BEDIENUNGSANLEITUNG DED7930 DEDRA

DE ELEKTRISCHES RÜHRWERK

Bedienungsanleitung mit Garantiekarte

INFORMATION: ELEKTRISCHE DREHZAHLREGELUNG

6. Technische gegevens

elektrische en elektronische apparaten.

5. BEPERKINGEN IN HET GEBRUIK

De mengmachine mag uitsluitend worden gebruikt in overeenstemming met het hieronder omschreven: "Toegelaten werkomstandigheden." De machine mag enkel worden gebruikt met de mengstaven met speciaal geprofileerde schroefdraad. Onbevoegde aanpassingen in de mechanische en elektrische constructie, aanpassingen, onderhoud die niet in de Gebruiksaanwijzing wordt omschreven, worden beschouwd als onbevoegd en leiden tot onmiddellijk verlies van de Garantierechten. Het gebruik niet in overeenstemming met de Gebruiksaanwijzing veroorzaakt onmiddellijk verlies van de Garantierechten. TOEGELATEN WERKONSTANDIGHEDEN Tijdelijk werk S2 10 min. Het gebruik van het elektrische gereedschap in de ruimtes vereist goed werkende ventilatie.

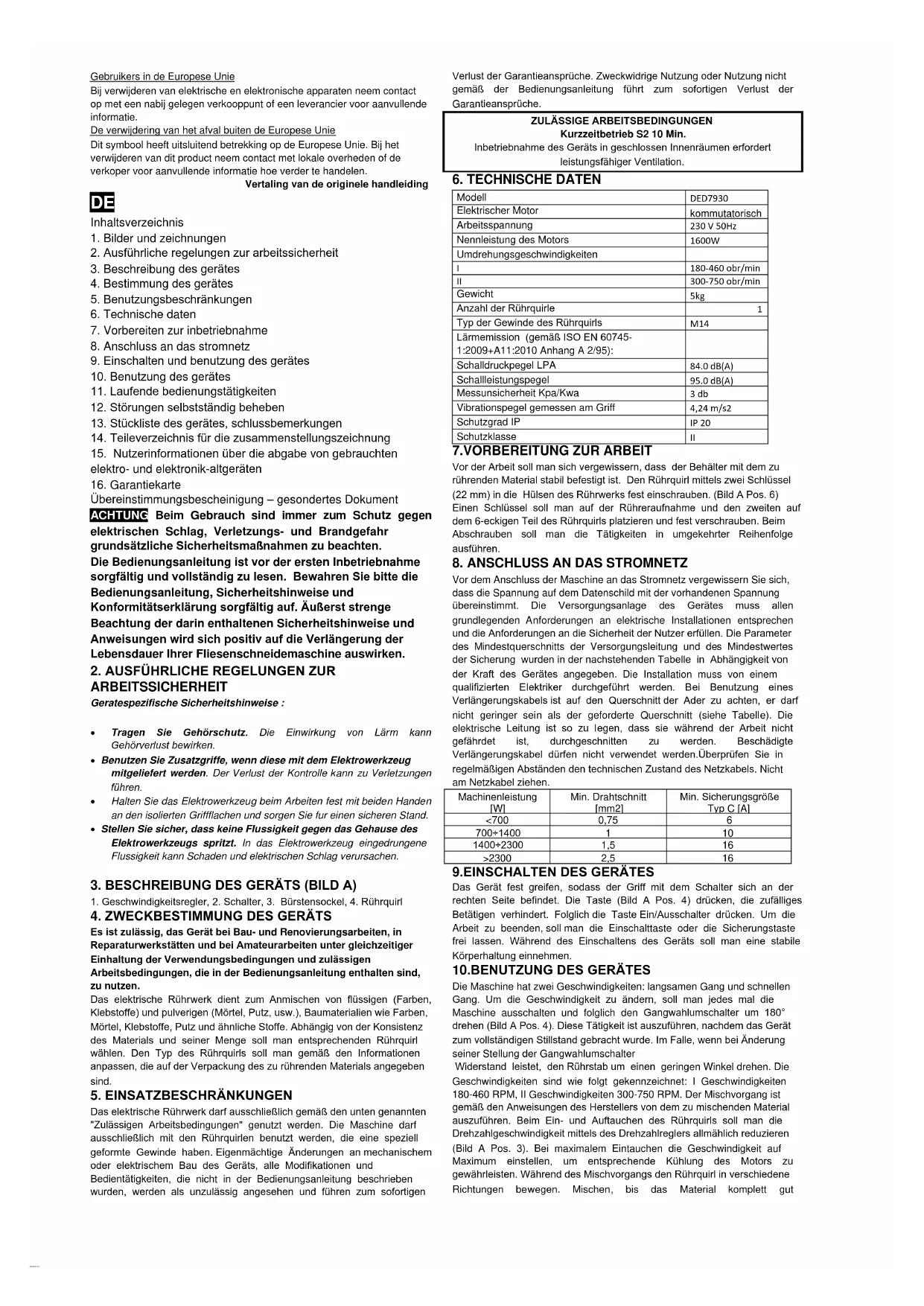

6. TECHNISCHE GEGEVENS

1. Bilder und zeichnungen

2. Ausführliche regelungen zur arbeitssicherheit

3. Beschreibung des gerätes

4. Bestimmung des gerätes

5. Benutzungsbeschränkungen

7. Vorbereiten zur inbetriebnahme

8. Anschluss an das stromnetz

9. Einschalten und benutzung des gerätes

10. Benutzung des gerätes

11. Laufende bedienungstätigkeiten

12. Störungen selbstständig beheben

13. Stückliste des gerätes, schlussbemerkungen

14. Teileverzeichnis für die zusammenstellungszeichnung

15. Nutzerinformationen über die abgabe von gebrauchten

elektro- und elektronik-altgeräten

Übereinstimmungsbescheinigung – gesondertes Dokument ACHTUNG Beim Gebrauch sind immer zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr grundsätzliche Sicherheitsmaßnahmen zu beachten. Die Bedienungsanleitung ist vor der ersten Inbetriebnahme sorgfältig und vollständig zu lesen. Bewahren Sie bitte die Bedienungsanleitung, Sicherheitshinweise und Konformitätserklärung sorgfältig auf. Äußerst strenge Beachtung der darin enthaltenen Sicherheitshinweise und Anweisungen wird sich positiv auf die Verlängerung der Lebensdauer Ihrer Fliesenschneidemaschine auswirken.

2. AUSFÜHRLICHE REGELUNGEN ZUR

ARBEITSSICHERHEIT Geratespezifische Sicherheitshinweise : Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Benutzen Sie Zusatzgriffe, wenn diese mit dem Elektrowerkzeug mitgeliefert werden. Der Verlust der Kontrolle kann zu Verletzungen führen. Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Handen an den isolierten Griffflachen und sorgen Sie fur einen sicheren Stand. Stellen Sie sicher, dass keine Flussigkeit gegen das Gehause des Elektrowerkzeugs spritzt. In das Elektrowerkzeug eingedrungene Flussigkeit kann Schaden und elektrischen Schlag verursachen.

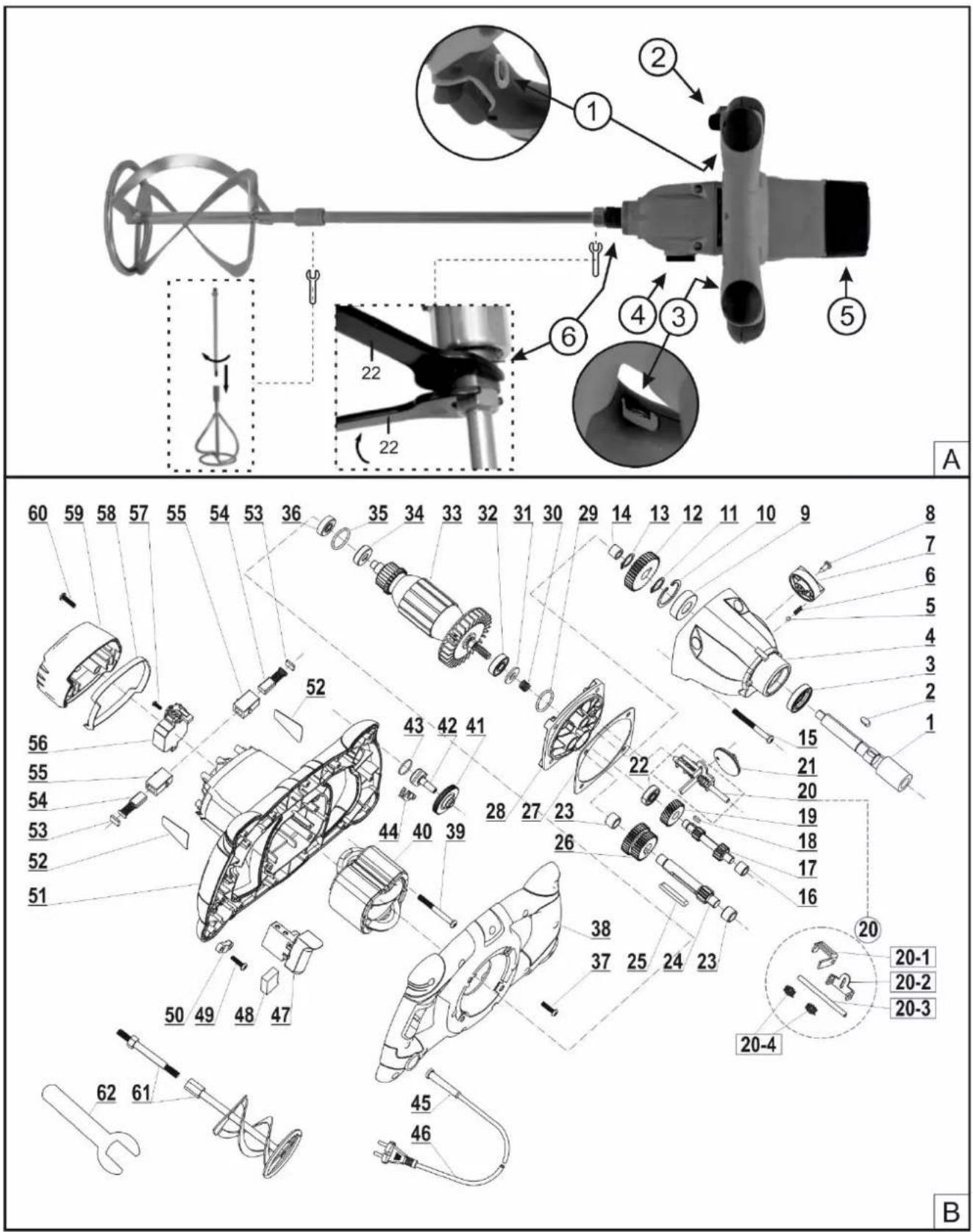

3. BESCHREIBUNG DES GERÄTS (BILD A)

1. Geschwindigkeitsregler, 2. Schalter, 3. Bürstensockel, 4. Rührquirl

4. ZWECKBESTIMMUNG DES GERÄTS

Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu nutzen. Das elektrische Rührwerk dient zum Anmischen von flüssigen (Farben, Klebstoffe) und pulverigen (Mörtel, Putz, usw.), Baumaterialien wie Farben, Mörtel, Klebstoffe, Putz und ähnliche Stoffe. Abhängig von der Konsistenz des Materials und seiner Menge soll man entsprechenden Rührquirl wählen. Den Typ des Rührquirls soll man gemäß den Informationen anpassen, die auf der Verpackung des zu rührenden Materials angegeben sind.

5. EINSATZBESCHRÄNKUNGEN

Das elektrische Rührwerk darf ausschließlich gemäß den unten genannten "Zulässigen Arbeitsbedingungen" genutzt werden. Die Maschine darf ausschließlich mit den Rührquirlen benutzt werden, die eine speziell geformte Gewinde haben. Eigenmächtige Änderungen an mechanischem oder elektrischem Bau des Geräts, alle Modifikationen und Bedientätigkeiten, die nicht in der Bedienungsanleitung beschrieben wurden, werden als unzulässig angesehen und führen zum sofortigen Verlust der Garantieansprüche. Zweckwidrige Nutzung oder Nutzung nicht gemäß der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprüche.

ZULÄSSIGE ARBEITSBEDINGUNGEN

Kurzzeitbetrieb S2 10 Min. Inbetriebnahme des Geräts in geschlossen Innenräumen erfordert leistungsfähiger Ventilation.

Modell DED7930 Elektrischer Motor kommutatorisch Arbeitsspannung 230 V 50Hz Nennleistung des Motors 1600W Umdrehungsgeschwindigkeiten

300-750 obr/min Gewicht 5kg Anzahl der Rührquirle

Typ der Gewinde des Rührquirls M14 Lärmemission (gemäß ISO EN 60745- 1:2009+A11:2010 Anhang A 2/95):

Schalldruckpegel LPA

Schallleistungspegel

Messunsicherheit Kpa/Kwa 3 db Vibrationspegel gemessen am Griff 4,24 m/s2 Schutzgrad IP IP 20 Schutzklasse

7.VORBEREITUNG ZUR ARBEIT

Vor der Arbeit soll man sich vergewissern, dass der Behälter mit dem zu rührenden Material stabil befestigt ist. Den Rührquirl mittels zwei Schlüssel (22 mm) in die Hülsen des Rührwerks fest einschrauben. (Bild A Pos. 6) Einen Schlüssel soll man auf der Rühreraufnahme und den zweiten auf dem 6-eckigen Teil des Rührquirls platzieren und fest verschrauben. Beim Abschrauben soll man die Tätigkeiten in umgekehrter Reihenfolge ausführen.

8. ANSCHLUSS AN DAS STROMNETZ

Vor dem Anschluss der Maschine an das Stromnetz vergewissern Sie sich, dass die Spannung auf dem Datenschild mit der vorhandenen Spannung übereinstimmt. Die Versorgungsanlage des Gerätes muss allen grundlegenden Anforderungen an elektrische Installationen entsprechen und die Anforderungen an die Sicherheit der Nutzer erfüllen. Die Parameter des Mindestquerschnitts der Versorgungsleitung und des Mindestwertes der Sicherung wurden in der nachstehenden Tabelle in Abhängigkeit von der Kraft des Gerätes angegeben. Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Bei Benutzung eines Verlängerungskabels ist auf den Querschnitt der Ader zu achten, er darf nicht geringer sein als der geforderte Querschnitt (siehe Tabelle). Die elektrische Leitung ist so zu legen, dass sie während der Arbeit nicht gefährdet ist, durchgeschnitten zu werden. Beschädigte Verlängerungskabel dürfen nicht verwendet werden.Überprüfen Sie in regelmäßigen Abständen den technischen Zustand des Netzkabels. Nicht am Netzkabel ziehen. Machinenleistung [W] Min. Drahtschnitt [mm2] Min. Sicherungsgröße Typ C [A] <700 0,75

Das Gerät fest greifen, sodass der Griff mit dem Schalter sich an der rechten Seite befindet. Die Taste (Bild A Pos. 4) drücken, die zufälliges Betätigen verhindert. Folglich die Taste Ein/Ausschalter drücken. Um die Arbeit zu beenden, soll man die Einschalttaste oder die Sicherungstaste frei lassen. Während des Einschaltens des Geräts soll man eine stabile Körperhaltung einnehmen.

10.BENUTZUNG DES GERÄTES

Die Maschine hat zwei Geschwindigkeiten: langsamen Gang und schnellen Gang. Um die Geschwindigkeit zu ändern, soll man jedes mal die Maschine ausschalten und folglich den Gangwahlumschalter um 180° drehen (Bild A Pos. 4). Diese Tätigkeit ist auszuführen, nachdem das Gerät zum vollständigen Stillstand gebracht wurde. Im Falle, wenn bei Änderung seiner Stellung der Gangwahlumschalter Widerstand leistet, den Rührstab um einen geringen Winkel drehen. Die Geschwindigkeiten sind wie folgt gekennzeichnet: I Geschwindigkeiten 180-460 RPM, II Geschwindigkeiten 300-750 RPM. Der Mischvorgang ist gemäß den Anweisungen des Herstellers von dem zu mischenden Material auszuführen. Beim Ein- und Auftauchen des Rührquirls soll man die Drehzahlgeschwindigkeit mittels des Drehzahlreglers allmählich reduzieren (Bild A Pos. 3). Bei maximalem Eintauchen die Geschwindigkeit auf Maximum einstellen, um entsprechende Kühlung des Motors zu gewährleisten. Während des Mischvorgangs den Rührquirl in verschiedene Richtungen bewegen. Mischen, bis das Material komplett gutdurchgemischt ist. Nach Beendigung der Arbeit das Rührwerk und den Rührquirl reinigen. ACHTUNG Die Hände nicht in die Nähe des sich drehenden Rührquirls oder anderen Elemente bringen.

11. ÜBLICHE BEDIENTÄTIGKEITEN

Übliche Bedientätigkeiten sind immer bei ausgezogenem Netzstecker auszuführen. Den technischen Zustand des Rührwerks regelmäßig prüfen: das Rührwerk sowie die Rührquirle regelmäßig reinigen. Bei jeder Gelegenheit die Einlässe der den Elektromotor kühlenden Luft reinigen. Diese Tätigkeit ist am besten mithilfe der Druckluft auszuführen. Den Aufnahmeteil regelmäßig mit Maschinenöl schmieren.

12. SELBSTÄNDIGE BEHEBUNG VON STÖRUNGEN

Problem Ursache Lösung Das Rührwerk funktioniert nicht Das Stromkabel ist falsch angeschlossen oder beschädigt In der Steckdose gibt es keine Netzspannung Abgenutzte Motorbürsten Beschädigter Schalter Den Stecker tiefer in die Steckdose drücken, das Stromkabel prüfen Die Netzspannung in der Steckdose prüfen oder ob die Sicherung nicht ausgelöst hat Die Motorbürsten gegen neue austauschen Den Schalter austauschen Das Rührwerk startet schwer Heißgelaufene Motorlager Das Rührwerk zur Reparatur abgeben Der Motor überhitzt sich Verstopfte Lüftungsöffnungen Überschrittene zulässige Betriebsparameter Andrücken des Geräts ist zu stark Die Öffnungen reinigen Das Elektrowerkzeug ausschalten, die Arbeit bis zum vollständigen Abkühlen der Maschine unterbrechen

13. LIEFERUMFANG DES GERÄTS,

SCHLUSSBEMERKUNGEN Lieferumfang: DED7930: 1. Elektrisches Rührwerk, 2. Rührquirl mit Gewinde M14, 3. Schlüsselset Schlussbemerkungen Bei Bestellung der Ersatzteile bitten wir, die Nummer der PARTIE, die auf dem Betriebsschild angegeben ist, dazuzuschreiben. Wir bitten, den beschädigten Teil zu beschreiben und den angenäherten Einkaufstermin des Gerätes bekannt zu geben. Während der Garantielaufzeit werden Reparaturen nach den in der Garantiekarte angegebenen Grundsätzen durchgeführt. Das reklamierte Produkt übergeben Sie zur Reparatur dort, wo es gekauft worden ist (der Verkäufer ist verpflichtet, das reklamierte Produkt entgegenzunehmen), oder übersenden Sie an den Zentralen Service DEDRA - EXIM. Bitte, fügen Sie die durch den Importeur ausgestellte Garantiekarte bei. Ohne dieses Dokument wird die Reparatur wie eine Reparatur nach Ablauf der Garantie behandelt. Nach Ablauf der Garantielaufzeit werden Reparaturen durch den Zentralen Service ausgeführt. Beschädigtes Produkt ist an den Service zu übersenden (die Versandkosten trägt der Benutzer).

14.TEILEVERZEICHNIS FÜR DIE

ZUSAMMENSTELLUNGSZEICHNUNG Nummer Name des Teils

Zahnrad mit schräger Verzahnung

Papierunterlegscheibe

Blende des Bürstenhalters

ALTGERÄTEN (betrifft Haushalte) Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde. Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden Lokalvorschriften bestraft. Nutzer in den EU-Ländern Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt. Das Entsorgen von Abfällen in Ländern außerhalb der EU Dieses Symbol betrifft nur EU-Länder. Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt. Übersetzung der OriginalanleitungPL Karta gwarancyjna

ELEKTRISCHES RÜHRWERK

talognummer: DED7930 Lotnummer: ..................................................... (im Weiteren Produkt genannt) Kaufdatum des Produkts: …………………………………. Stempel des Verkäufers: …………………..Datum und Unterschrift des Verkäufers:

Erklärung des Benutzers: Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

Datum und Ort Unterschrift des Käufers

I. Haftung für das Produkt:

51. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3

Maja 8, 05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.

52. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der

Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.

53. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im

Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.

54. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur

kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.

55. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des

Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

Elemente des Produkts, die mit der Garantie umfasst sind Dauer des Garantieschutzes ELEKTRISCHES RÜHRWERK DED7930 (mit Zubehör) 24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist Rührquirl Elemente, die nicht mit der Garantie umfasst sind.

III. Bedingungen der Inanspruchnahme der Garantie:

32. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie

Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.

33. Beachtung der in der Bedienungsanleitung und Garantiekarte

enthaltenen Anweisungen vom Benutzer.

34. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

IV. Die Garantie umfasst nicht die Mängel des Produkts,

die infolge von folgenden Ursachen entstanden sind:

50. Nichtbeachtung der in der Bedienungsanleitung bestimmten

Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung;

51. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die

im Widerspruch zu der Bedienungsanleitung stehen;

52. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom

53. Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom

Benutzer, die mit dem Garant nicht abgestimmt wurden;

54. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die

im Widerspruch zu der Bedienungsanleitung stehen. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:

1. Seriennummer, Datumsangaben und Typenschilder vom Benutzer

entfernt, verändert oder beschädigt wurden;

2. Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens

an ihnen tragen. Achtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

V. Reklamationsverfahren:

79. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor

der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.

80. Die Reklamation soll man unverzüglich, am besten innerhalb von 7

Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.

81. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft

wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie"). Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

82. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines

mangelhaften Produkts untersagt. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.

83. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man

es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).

84. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit

der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte.

85. Die sich aus den Vorschriften über die Gewährleistung für Mängel von
