BEDIENUNGSANLEITUNG FIRETEAM 6S ARRMA

Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne Ankündigung von Horizon Hobby LLC geändert werden. Eine aktuelle Version ersehen Sie bitte im Support Feld unter: http://www.horizonhobby.com.

ERKLÄRUNG DER BEGRIFFE

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:

WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.

ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.

HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben.

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen.

Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.

WARNUNG ZU GEFÄLSCHTEN PRODUKTEN: Bitte kaufen Sie Ihre Spektrum Produkte immer von einem autorisiertem Händler um sicherzu stellen, dass Sie ein authentisches hochqualitatives original Spektrum Produkt gekauft haben. Horizon Hobby lehnt jede Unterstützung, Service oder Garantieleistung von gefälschten Produkten oder Produkten ab die von sich in Anspruch nehmen kompatibel mit Spektrum oder DSM zu sein.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

Sicherheitshinweise und warnungen

Als Nutzer dieses Produktes, sind Sie allein verantwortlich, es in einer Art und Weise zu benutzen, die eine eigene Gefährdung und die anderer oder Beschädigung an anderem Eigentum ausschließt.

Das Modell ist ferngesteuert und anfällig für bestimmte äußere Einfl üsse. Diese Einfl üsse können zum vorübergehenden Verlust der Steuerfähigkeit führen, so dass es immer sinnvoll ist genügend Sicherheitsabstand in alle Richtungen um das Modell zu haben.

• Fahren Sie das Modell nie mit fast leeren oder schwachen Senderbatterien.
• Betreiben Sie Ihr Modell stets auf offenen Geländen, weit ab von Automobilien, Verkehr und Menschen.
• Fahren Sie Ihr Modell nicht auf der Straße oder belebten Plätzen.
• Beachten Sie vorsichtig alle Hinweise und Warnungen für das Modell und allen dazu gehörigen Equipment.
• Halten Sie alle Chemikalien, Kleinteile und elektrische Bauteile aus der Reichweite von Kindern.
• Lecken Sie niemals an Teilen von Ihrem Modell oder nehmen diese in den Mund, da

diese Sie ernsthaft verletzten oder töten können.

• Seien Sie immer aufmerksam wenn Sie Werkzeug oder scharfe Instrumente verwenden.
• Seien Sie bei dem Bau vorsichtig, da einige Teile scharfe Kanten haben könnten.
• Fassen Sie bitte unmittelbar nach dem Betrieb nicht den Motor, Regler oder Akku an, da diese Teile sich sehr erwärmen können und Sie sich bei dem berühren ernsthaft verbrennen können.
• Fassen Sie nicht in drehende oder sich bewegende Teile, da sich sich ernsthaft dabei verletzen können.
• Schalten Sie immer zuerst den Sender ein, bevor Sie den Empfänger im Fahrzeug einschalten.
• Stellen Sie das Fahrzeug mit den Rädern nicht auf den Boden, wenn Sie die Funktionen überprüfen.

WASSERFESTES FAHRZEUG MIT SPRITZWASSERGESCHÜTZER ELEKTRONIK

Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von wasserfesten und spritzwassergeschützen Komponenten ausgestattet, die den Betrieb des Fahrzeuges unter nassen Bedingungen inklusive Pfützen, Bächen, nassem Gras, Schnee oder sogar Regen ermöglichen.

Obwohl das Fahrzeug sehr wasserfest ausgelegt ist, ist es nicht vollständig wasserdicht und sollte NICHT wie ein U-Boot behandelt werden. Die verschiedenen elektronischen Komponenten wie der elektronische Fahrtregler (ESC), die Servos und Empfänger sind wasserdicht, die meisten mechanischen Komponenten sind nur wasserbeständig und sollten daher nicht untergetaucht werden.

Metallteile, inklusive Lager, Bolzen Schrauben und Muttern wie auch die Kontakte in den elektrischen Kabeln sind für Korrosion anfällig wenn nicht zusätzliche Wartung nach jedem Betrieb in feuchter/nasser Umgebung erfolgt. Um die Langzeitleistung und die Garantie ihres Fahrzeuges zu erhalten, müssen Sie die Wartung wie in der Wartungsanleitung nach Fahrten in nasser Umgebung beschrieben durchführen. Sollten Sie diese zusätzliche Wartung nicht ausführen wollen, dürfen Sie ihr Fahrzeug unter diesen Bedingungen nicht betreiben.

ACHTUNG: Mangelnde Aufmerksamkeit bei dem Gebrauch dieses Produktes in Verbindung mit den folgenden Sicherheitshinweisen könnte zu Fehlfunktionen und zum Verlust der Garantie führen.

Allgemeine Sicherheitshinweise

• Bitte lesen Sie sich die Wartungsanleitung nach Fahrten in nasser Umgebung sorgfältig durch und stellen sicher, dass Sie alle Werkzeuge für eine Wartung des Fahrzeuges haben.
• Sie können nicht alle Akkutypen für Fahrten in nasser Umgebung nutzen. Fragen Sie dazu vor dem Einsatz den Hersteller des Akkus. Achtsamkeit und Vorsicht ist notwendig wenn Sie LiPo Akkus in feuchten Umgebungen einsetzen.
• Die meisten Sender sind nicht wasserfest. Sehen Sie bitte dazu vor Inbetriebnahme in der Bedienungsanleitung ihres Senders nach oder kontaktieren Sie den Hersteller.
• Nehmen Sie niemals den Sender bei Blitzen oder Gewitter in Betrieb.
• Betreiben Sie ihr Fahrzeug nicht an Orten wo es in Kontakt mit Salzwasser oder verschmutzten, belasteten Gewässern kommen kann. Salzwasser ist sehr leitend und stark korrosionsfördernd, sein Sie daher sehr achtsam.
• Schon geringer Wasserkontakt kann den Motor beschädigen wenn er nicht für den Betrieb in Wasser ausgelegt ist. Sollte der Motor nass geworden sein geben Sie etwas Gas bis die meiste Feuchtigkeit vom Motor entfernt ist. Lassen Sie einen nassen Motor auf hoher Geschwindigkeit laufen wird dieses den Motor sehr schnell beschädigen.

- Fahren in nasser Umgebung kann die Lebenszeit des Motors reduzieren, da dieses den Motor stark beansprucht. Verändern Sie die Untersetzung zu einem kleinerem Ritzel oder größeren Zahnrad. Dieses erhöht das Drehmoment (und verlängert die Motorlebensdauer) bei dem Betrieb in Matsch, tieferen Pfützen oder anderen Bedingungen, die die Last des Motors für einen längeren Zeitraum erhöhen.

Wartungsanleitung nach Fahrten in nasser Umgebung

- Entfernen Sie Wasser in den Reifen durch Gas geben. Nehmen Sie die Karosserie ab, drehen das Fahrzeug auf den Kopf und geben ein paar Mal kurz Vollgas bis das Wasser aus dem Reifen entfernt ist.

ACHTUNG: Halten Sie immer die Hände, Finger, Werkzeuge und andere lose oder hängende Objekte weg von drehenden Teilen wenn Sie diese Technik des Trocknens praktizieren.

• Entfernen Sie die Akkupacks und trocknen die Kontakte. Sollten Sie einen Kompressor oder Druckluft zur Verfügung haben, blasen Sie damit das Wasser aus dem Motorgehäuse.
• Nehmen Sie die Reifen und Felgen vom Fahrzeug ab und spülen Sie vorsichtig mit einem Gartenschlauch ab. Vermeiden Sie die Lager oder den Antrieb direkt zu spülen.

HINWEIS: Verwenden Sie keinen Hochdruckreiniger um das Fahrzeug zu reinigen.

• Reinigen Sie das Fahrzeug mit Druckluft aus einem Kompressor oder einer Druckluftflasche und entfernen so das Wasser aus den Spalten und Ecken.
• Sprühen Sie alle Lager, Befestigungen und andere Metallteile mit einem wasserverdrängendem Leichtöl oder Schmiermittel ein. Sprühen Sie nicht den Motor ein.
• Lassen Sie das Fahrzeug vor dem Einlagern vollständig trocknen. Das Abtropfen von Wasser (und Öl) kann durchaus ein paar Stunden dauern.

• Erhöhen Sie die Wartungsintervalle (Demontage, Inspektion und schmieren) von folgenden Komponenten:

• Vorder- und Hinterachse, Aufnahme und Lager.

• Alle Antriebswellen Lager, Gehäuse, Getriebe und Differentiale.
• Motor: reinigen Sie den Motor mit einen Aerosol Reiniger und ölen Sie dann die Lager mit leichtem Motoröl.

REMARQUE

Inhalte	Seite
Achtung	3
Überblick	6
Benötigt	7
Schnellstartanleitung	8
Fahrtregler	11
Fernsteuer	13
Handbremse	15
Wartungsplan	17
Empfohlene Werkzeuge	17

	Seite
Wartung des vorderen/hinteren Differentials	18
Mitteldifferential-Wartung	20
Stoßdämpfer-Wartung	22

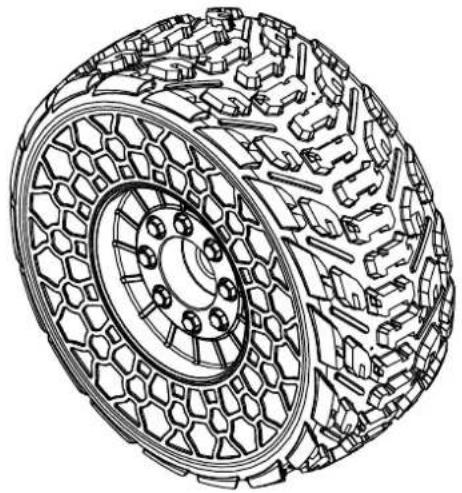

Wartung der Felgen und Reifen	23
Wie...Wechselt man das Motorritzel/den Motor	24
Wie...Stellt man die Bodenfreiheit ein	25
Fehlerbehebung	26
Warnung	29

Supplied Mitgeliefert Fourni

• ARRMA FIRETEAM™ 6S (ARA7618T1/T2)
• Spektrum™ SLT3 3-Channel 2.4GHz Transmitter (SPMSLT300)
• Spektrum™ SR315 Dual Protocol 2.4GHz Receiver (SPMSR315)
• Spektrum™ FIRMA ESC (SPMXSE1150)
• Spektrum™ 4074 2050Kv MOTOR (SPMXSM1700)
• Spektrum™ S650 5KG, Plastic Gear Servo, 23T (SPMS650) for handbrake
• Spektrum™ S652 18KG, Metal Gear Servo, 23T (SPMS652) for steering

SPECIFICATIONS SPEZIFIKATIONEN CARACTÉRISTIQUES

ARRMA FIRETEAM™ 6S (ARA7618T1/T2)

LengthLängeLongueur	615mm / 24.21 in
WidthBreiteLargeur	450mm / 17.72 in
HeightHöheLa taille	275mm / 10.83 in
WheelbaseRadstandEmpattement	422mm / 16.61 in

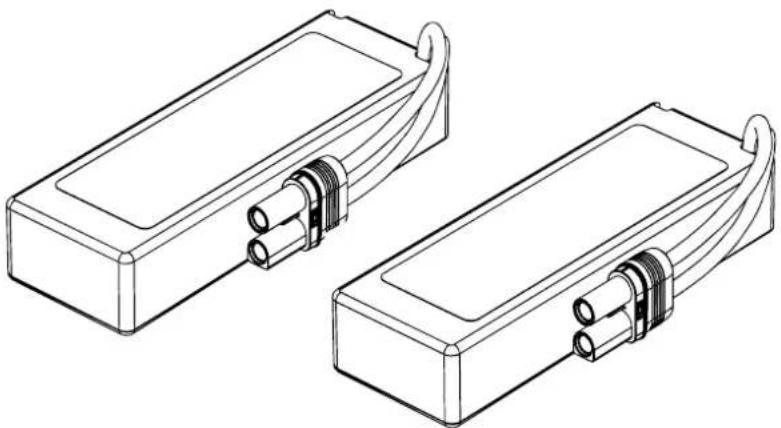

Battery Tray MAX dimsBatteriefach MAX wirdgedimmtPlateau de batterie MAXdims	L: 158mm / 6.22 inW: 48mm / 1.89 inH: 70mm / 2.76 in
WeightGewichtPoids	6.26kg / 13.77 lb

Batteriefach MAX wird gedimmt

QUICK START GUIDE SCHNELLSTARTANLEITUNG

GUIDE DE DÉMARRAGE RAPIDE

REMOVE BODY
ENTFERNEN SIE DIE KAROS- SERIE
SUPPRIMER LA CARROSSERIE

CAUTION: Only charge rechargeable batteries. Charging non-rechargeable batteries may cause the batteries to burst, resulting in injury to persons and/or damage to property. Vorsicht: Wenn Sie Akkus verwenden, laden Sie nur Akkus auf. Das Aufladen von Akkus, die nicht wiederaufladbar sind, kann dazu führen, dass die Batterien platzen, was zu Verletzungen von Personen und Personen oder Sachschäden führt.
ATTENTION: Si vous utilisez des piles rechargeables, chargez uniquement les accus. Le chargement de piles non rechargeables peut provoquer l'éclatement des piles, entraînant des blessures corporelles et/ou des dommages matériels.

CAUTION: Risk of explosion if battery is replaced by an Incorrect type. Dispose of used batteries according to national regulations.
Vorsicht: Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird. Aussetzen von gebrauchten Batterlen nach nationalen Vorschriften.
ATTENTION: risque d'explosion si la batterie est remplacée par un type incorrect. Éliminez les piles usagées conformément aux réglementations nationales.

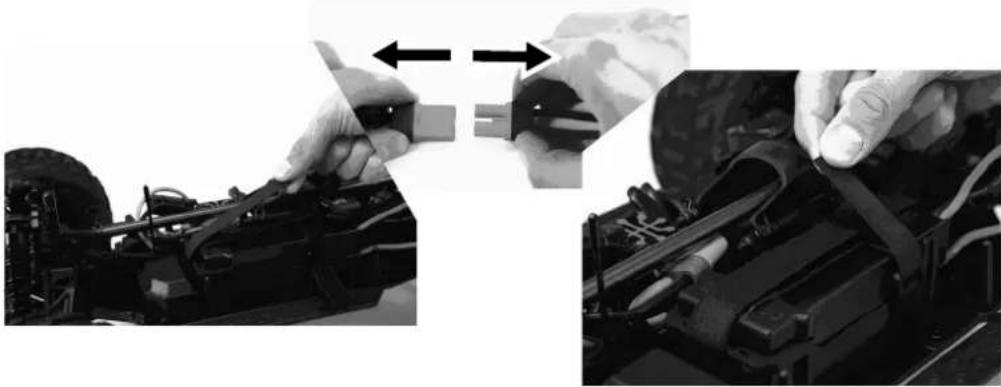

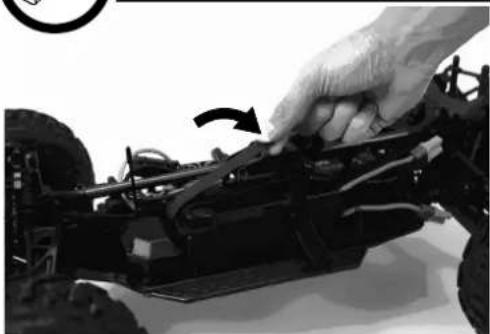

INSTALL CHARGED BATTERIES IN CAR
SETZEN SIE DEN GELADENEN AKKU IN DAS FAHRZEUG EIN
INSTALLER LES BATTERIES CHARGÉES DANS LA VOITURE

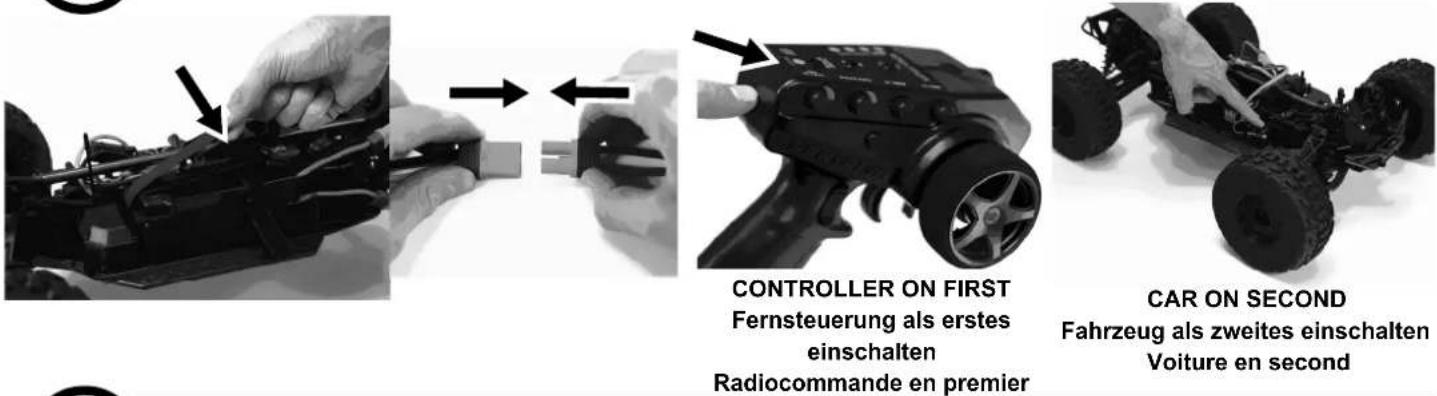

ESC VERBINDUNG UND STROM ANSCHALTEN
CONNECTER À L'ESC ET AL- LUMER

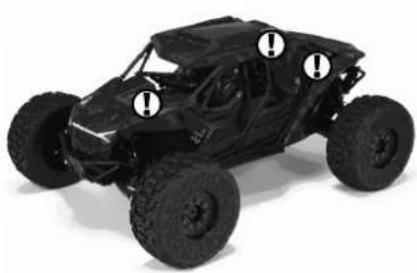

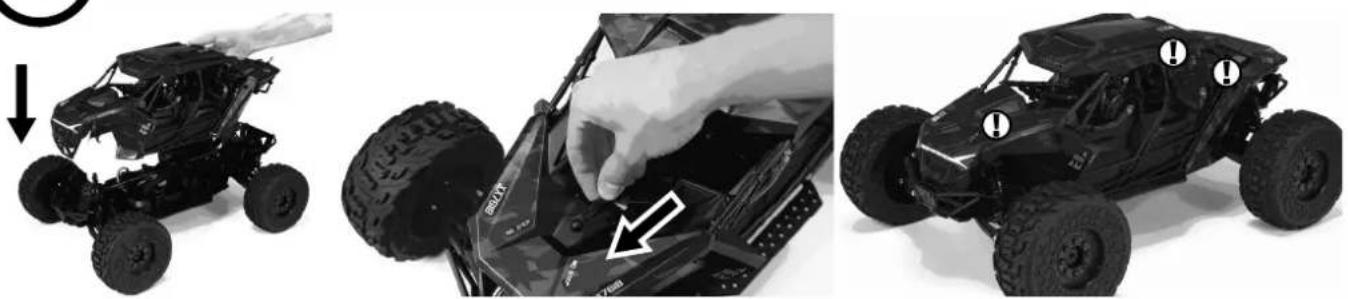

INSTALL CAR BODY
KAROSSERIE BEFESTIGEN
INSTALLER LA CARROSSERIE DE LA VOITURE

CONTROLLER OFF SECOND FERNSTEUERUNG ALS ZWEITES AUS- SCHALTEN RADIOCOMMANDE EN SECOND

STORAGE

LAGERN

STOCKAGE

ALLES SICHER VERSTAUT... BIS ZUM NÄCHSTEN MAL!

TOUT EN SÉCURITÉ ... JUSQU'À LA PROCHAINE FOIS

WICHTIG: Benutzen Sie nur vollständig geladene LiPo-Akkus (4,2V pro Zelle), um Schäden am Akku/Regler zu vermeiden.

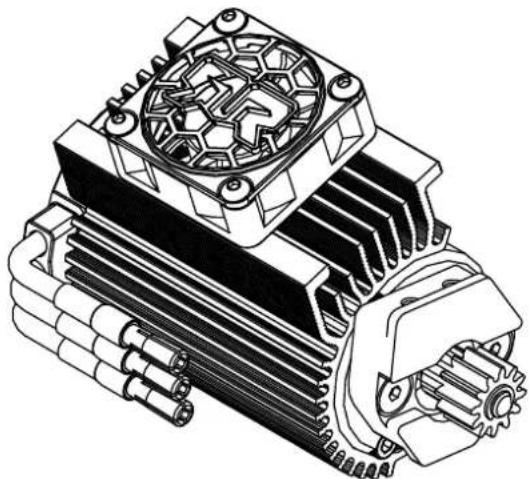

CAUTION: HEAT-SINK MAY BE HOT AFTER USE ACHTUNG: DER KÜHLKÖRPER KANN NACH DER FAHRT HEISS SEIN

ATTENTION: LE RADIATEUR PEUT ÊTRE CHAUD APRÈS UNE UTILISATION

Stellen Sie sicher, dass die Räder nicht den Boden berühren

Verbinden Sie den Akku, schalten Sie den Sender ein und drücken/halten Sie den Set-Knopf "A". Stellen Sie den Knopf auf "B" und lassen Sie den Set-Knopf los, wenn die ROTE LED des Reglers zu blinken beginnt.

1. TX full throttle - press set button (2 Green flashes)
2. Sender auf Vollgas - drücken Sie den Knopf (2 grüne Blinksignale)
3. TX plein régime - appuyez sur le bouton de réglage (2 flash verts)

1. TX full brake - press set button (3 Green flashes)
2. Sender auf Vollbremse - drücken Sie den Knopf (3 grüne Blinksignale)
3. TX complète frein - appuyez sur le bouton de réglage (3 flash verts)

1. Switch off ESC to complete setup
2. Schalten Sie den Regler aus, um das Setup abzuschließen
3. Eteignez l'ESC pour terminer la calibration

ESC TUNING

REGLERABSTIMMUNG

Der Brushless-Regler ist werkseingestellt, kann aber individuell auf die eigenen Bedürfnisse abgestimmt werden. Wie genau, das erfahren Sie weiter unten:

Power on the transmitter. Schalten Sie den Sender ein. Allumer l'émetteur.

Connect battery to the esc and switch on the esc. Schließen Sie die Batterie an den Esc an und schalten Sie den Esc ein. Connectez la batterie à l'esc et allumez l'esc.

Hold set key for one second. Halten Sie die Set-Taste eine Sekunde lang gedrückt. Maintenez la touche set enfoncée pendant une seconde.

Green led flashes. Grüne LED blinkt. Led verte clignote.

Release the set button to enter programming. Lassen Sie die Einstelltaste los, um die Programmierung zu starten. Relâchez le bouton set pour entrer en programmation.

Press and release the set button. Drücken Sie kurz die Einstelltaste. Appuyez et relâchez le bouton set.

LED-Anzeige	LED-Code
ESC eingeschaltet, LED-Anzeige ist aus	Der Gashebel befindet sich in der neutralen Zone
Red LED illuminated	Rote LED leuchtet
Rote und grüne LED leuchten	ESC ist bei Vollgas, Vollbremsung oder Vollumkehrung
LED blinkt rot mit kurzen Einzelimpulsen	LVC-Schutz aktiviert
LED blinkt grün mit kurzen Einzelimpulsen	Der Regler befindet sich im thermischen Abschaltmodus
LED blinkt grün mit drei sich wiederholenden kurzen Impulsen	Der Regler hat die Dauerstromgrenze überschritten
LED blinkt grün mit vier sich wiederholenden kurzen Impulsen	Der ESC hat den Selbsttest nicht bestanden
LED blinkt grün mit fünf sich wiederholenden kurzen Impulsen	Die Kondensatortemperatur wurde überschritten
Die rote LED blinkt schnell	Ein neutrales Signal wird vom Regler nicht vom Empfänger empfangen

INDICATEUR LED ESC

FACTORY DEFAULTS
WERKSEINSTELLUNGEN
RÉGLAGES D'USINE

S/R

TH

ST

50/75/100
TH/LIM

TH/R

ST/R

STEERING TRIM
LENKUNGSTRIMMUNG
GARNITURE DE DIRECTION

STRATE
ST RATE
ST RATE

THROTTLE TRIM
GASTRIMMUNG
GARNITURE D'ACCÉLÉRATEUR

Gastrimmung: Werkseinstellung null, Einstellung nicht erforderlich.

Wenn die Batterie-Status-LED blinkt, müssen die Batterien des Senders erneuert werden.

WARNUNG: Handbremsknopf nicht gedrückt halten und gleichzeitig vorwärts oder rückwärts aktivieren. Das Mitteldifferential kann dadurch beschädigt werden.

Rechtliche Informationen für die Europäische Union

Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED und EMC Direktive ist.

Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar: http://www.horizonhobby.com/content/support-render-compliance.

Arbeitsfrequenz

Frequenz: 2402.0 – 2478.0 MHz

ANWEISUNGEN ZUR ENTSORGUNG VON ELEKTRO-UND ELEKTRONIK- ALTGERÄTEN FÜR BENUTZER IN DER EUROPÄISCHEN UNION

Dieses Produkt darf nicht zusammen mit anderem Abfall entsorgt werden. Stattdessen ist der Benutzer dafür verantwortlich, unbrauchbare Geräte durch Abgabe bei einer speziellen Sammelstelle für das Recycling von unbrauchbaren elektrischen und elektronischen Geräten zu entsorgen. Die separate Sammlung und das Recycling von unbrauchbaren Geräten zum Zeitpunkt der Entsorgung hilft, natürliche Ressourcen zu bewahren und sicherzustellen, dass Geräte auf eine Weise wiederverwertet werden,

bei der die menschliche Gesundheit und die Umwelt geschützt werden. Weitere Informationen dazu, wo Sie unbrauchbare Geräte zum Recycling abgeben können, erhalten Sie bei lokalen Ämtern, bei der Müllabfuhr für Haushaltsmüll sowie dort, wo Sie das Produkt gekauft haben.

Wir empfehlen Ihnen einen Wartungsplan auszuführen, um Ihr Fahrzeug im bestmöglichen Zustand zu erhalten. Unsere Empfehlungen für einen Zeitplan finden Sie untenstehend:

Anzahl der gefahrenen Akkuladungen.

Zeitraum der Benutzung.

Wartung des vorderen/hinteren Differentials

Zentrale gesperrte differentielle Wartung

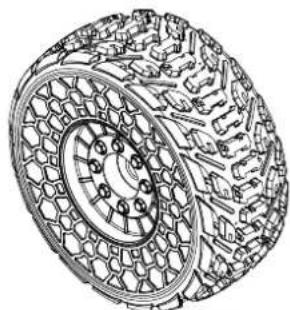

Wartung der Felgen und Reifen

Entretien des Roue set pneus

Page

Seite Page

Notwendige Werkzeuge werden hier angezeigt

Wenn Sie dieses Icon sehen, sind Online-Videos verfügbar

Empfohlene Werkzeuge

Outils recommandés

Supplied

Mitgeliefert

Fournis

Hex Wrenches

Sechskantschlüssel

Clé hexagonale

Schraubensicherungslack

Freins-filet

Brush

Bürste

Brosse

Tire Glue

Reifenkleber

Colle à pneus

Motor-/Bremsenreiniger

Spray Nettoyant freinSpray

Replacement

Wartung des vorderen/hinteren

et arrière

Nach den oben angegebenen Zeiträumen. Ersetzen Sie wenn nötig Teile, um die maximale Lebensdauer und Fahrfreude zu erzielen.

Nach den oben angegebenen Zeiträumen. Ersetzen Sie wenn nötig Teile, um die maximale Lebensdauer und Fahrfreude zu erzielen.

Nach den oben angegebenen Zeiträumen. Ersetzen Sie wenn nötig Teile, um die maximale Lebensdauer und Fahrfreude zu erzielen.

Change the Pinion/Motor Wechselt man das Motorritzel/den Motor Changer le Pignon / Moteur

Die unten gezeigten Schritte helfen Ihnen das Motorritzel zu wechseln. Sie können zeitgleich auch den Motor ausbauen.

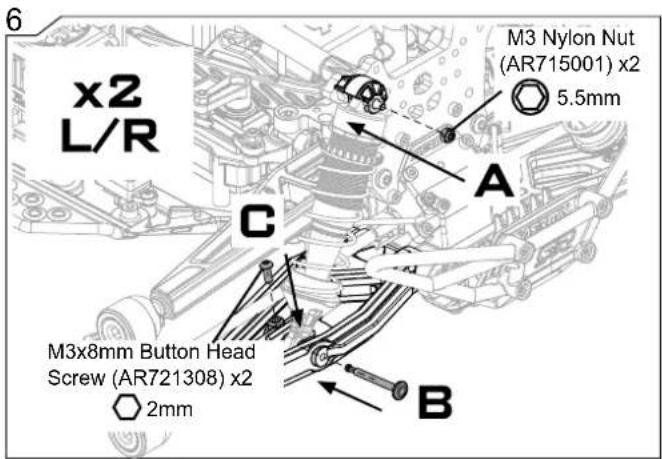

Stellt man die Bodenfreiheit ein

Die unten gezeigten Schritte helfen Ihnen die Bodenfreiheit optimal auf das von Ihnen befahrene Gelände einzustellen.

	Batteries are incorrectly installed in transmitterBatterien wurden in der Funkfernsteuerung nicht korrekteingelegtLes piles ne sont pas correctement installées dans l'émetteur	Check Indicator Light on transmitter, see page 13.Kontrollleuchte am Sender prüfen, siehe Seite 13.13.
	Weak, damaged or no drive battery in modelSchwacher oder beschädigter Akku im FahrzeugBatterie faible, endommagée ou sans disque dans le modèle	Install fresh, charged batteries.Installieren Sie ein neuen, voll aufgeladenen Akku.Installer des batteries fraîches et chargées.
	Frayed or broken motor or ESC wiresZerschlissene oder beschädigte Motor- oder ESC KabelCâbles moteurs ou ESC défectueux	Check condition, reconnect and insulate.Überprüfen Sie den Zustand, verbinden Sie Kabel erneut und isolieren Sie sie entsprechend.
Vehicle does not move.Fahrzeug bewegt sich nicht.	ESC has shut down due to overheatingESC wurde durch Überhitzung abgeschaltet	Stop driving and allow ESC or motor to cool down.Halten Sie das Fahrzeug an und geben Sie dem Motor / Einheit die Möglichkeit abzukühlen.Arrêtez de conduire et laissez le ou le moteur refroidir.
	Electric motor is damagedElektromotor ist beschädigtLe moteur électrique est endommagé	Replace with new unit.Tauschen Sie ihn mit einem neuen Motor aus.Remplacez-le par un nouveau.
	Waterproof ESC is damagedWasserdichter ESC Regler ist beschädigtESC Waterproof est endommagé Remplacez le par un nouveau	Replace with new unit.Tauschen Sie ihn mit einem neuen Gerät aus.Remplacez-le par un nouveau.
	Possible damage to transmission/drive-lineMöglicher Schaden beim Getriebe / AntriebssystemDommages possibles de la transmission / des arbres d'entraînements	Check components and replace.Überprüfen Sie die Bauteile und tauschen Sie sie ggf. Aus.
	Die Spannungsunterbrechnung beim ESC Regler wurde aktiviert um die Batterien zu schützenLa coupure basse tension de l'ESC a activé pour protéger les batteries	Remove drive battery, leave to cool down if necessary, and re-charge.Entfernen Sie Batterie, lassen Sie sie ggf. abkühlen und laden Sie.Retirer la batterie du support, laissez les refroidir si nécessaire et rechargez les.
Vehicle does not reverse.Fahrzeug fährt nicht rückwärts.fonctionne pas en marche arrière.	Running mode is set to Fwd/BrkDer Betriebsmodus ist auf Fwd / Brk eingestelltLe mode de fonctionnement est réglé sur Fwd / Brk	Retune ESC Running Mode to 'Fwd/Brk/Rev, see page 12.Stellen Sie den ESC-Betriebsmodus auf „Fwd / Brk / Rev" ein, siehe Seite 12.Réglez le mode de fonctionnement de l'ESC sur 'Fwd / Brk / Rev, voir page 12.
Vehicle drives without input.Fahrzeug fährt selbstständig.Le moteur du fonctionne pas.	Transmitter throttle trim incorrectly setDer Trimmhebel beim Gas wurde bei der Funkfernsteuerung inkorrekt eingestelltRéglage de l'accélérateur de l'émetteur est réglé de manière incorrecte.	Throttle trim needs to be set to zero/neutral - see page 13 for factory defaults.Die Drosselklappenverkleidung muss auf Null / Neutral eingestellt sein - siehe Seite 13 für Werkseinstellungen.Le trim des gaz doit être réglé sur zéro / neutre - voir page 13 pour les paramètres d'usine.
	Neutral throttle position of ESC Unit incorrectDie Neutralposition der Einheit ist inkorrektLa position neutre de l'accélérateur de l'unité est incorrecte.	Recalibrate the ESC, see page 11.ESC neu kalibrieren, siehe Seite 11.RRecalibrer l'ESC, voir page 11.
	Battery damaged or not fully chargedAkku beschädigt oder nicht vollständig geladenBatterie endommagée ou non chargée	Check condition, replace or recharge.
Short runtime.Kurze Laufzeit.Utilisation de	Electric motor dirty or damagedElektromotor verschmutzt oder beschädigtMoteur électrique sale ou endommagé	Clean, check condition and/or replace.Säubern Sie den Motor, überprüfen Sie seinen Zustand und/oder tauschen Sie ihn aus.
	connector usedSchlechter Zustand oder Fahrzeugbatterie mit niedriger	Check battery and connector condition. Check battery and connector specs are suitable for your model.Überprüfen Sie den Zustand der Batterie und des Steckers. Überprüfen Sie, ob die
	tion et/ou connecteur utilisé	batterie et du connecteur conviennent à votre modèle.
ProblemProblème	Possible CauseMögliche UrsacheCause possible	SolutionLösungSolution
Sluggishperformance.SchleppendeLeistung.Mauvaisesperformances.	Battery damaged or not fully chargedAkku beschädigt oder nicht vollständig geladenPerformances Batterie endommagée ou non chargée	Check condition, replace or recharge.Zustand prüfen, ersetzen oder aufladen.Vérifier l'état, remplacer ou recharger.
	Transmitter throttle trim incorrectly setInkorrekte Einstellung beim TrimmhebelLes réglages de l'accélérateur de l'émetteur sont incorrectement réglés	Throttle trim needs to be set to zero/neutral - Set throttle trim to neutral and recalibrate the ESC. See page 13 for throttle trim setting and page 11 for ESC calibration.Die Drosselklappenverkleidung muss auf Null / Neutral eingestellt sein - Stellen Sie die Gastrimmung auf Neutral und kalibrieren Sie den ESC neu. Siehe Seite 13 für die Einstellung der Gastrimmung und Seite 11 für die ESC-Kalibrierung.Le trim des gaz doit être réglé sur zéro / neutre - Réglez le trim des gaz au neutre et recalibrez l'ESC. Voir page 13 pour le réglage du trim des gaz et page 11 pour l'étalonnage de l'ESC.
	Electric motor dirty or damagedElektromotor verschmutzt oder beschädigtMoteur électrique sale ou endommagé	Clean, check condition and/or replace.Säubern Sie den Motor, überprüfen Sie seinen Zustand und/oder tauschen Sie ihn aus.Nettoyer, vérifier l'état et / ou remplacer.
	Drivetrain dirty or damagedAntriebsstrang verschmutzt oder beschädigtÉléments de transmissions sales ou endommagés	Clean, check condition and/or replace.Säubern Sie den Antriebsstrang, überprüfen Sie seinen Zustand und/oder tauschen Sie ihn aus.Nettoyer, vérifier l'état et / ou remplacer.
No control of vehicleor short range.Keine Kontrolle überdas Fahrzeug bzw.kurze Reichweite.Plus de contrôle duvéhicule ou à faibledistance	Transmitter batteries are weak or fitted incorrectlyDie Batterien im Funkgerät sind zu schwach oder wurden falsch eingesetztLes batteries de l'émetteur sont faibles ou mal chargées	Check Indicator Light on transmitter, see page 13.Kontrolleuchte am Sender prüfen, siehe Seite 13.Vérifiez le voyant lumineux sur l'émetteur, voir page 13.
	Servo wires to receiver loose or connected incorrectlyServokabel zur Einheit sind lose oder inkorrekt verbundenLes fils servo vers sont lâches ou mal connectés	Reinstall servo wires to receiver.Installieren Sie die Servokabel wieder am Empfänger.Réinstaller les fils de servo sur le récepteur.
	Transmitter and receiver unit are not 'bound' correctlyARRMA Funkfernsteuerung und Einheit sind nicht korrekt miteinander verbundenL'émetteur ARRMA et l'unité ne sont pas «lié» correctement	Transmitter and receiver need to be bound - see page 14.Sender und Empfänger müssen gebunden sein - siehe Seite 14.L'émetteur et le récepteur doivent être liés - voir page 14.
Steering/Throttleoperationintermittent.Lenkung/Gashebelnutzungunterbrochen /unregelmässig.Direction /accélérationopérationintermittente	ESC has shut down due to overheatingEinheit wurde aufgrund Überhitzung ausgeschaltetS'est arrêté en raison de la surchauffe.	Stop driving and allow ESC or motor to cool down.Halten Sie das Fahrzeug an und geben Sie dem Motor / Einheit die Möglichkeit abzukühlen.Arrêtez de conduire et laissez le ou le moteur à refroidir.
	Transmitter and receiver unit are not 'bound' correctlyARRMA Funkfernsteuerung und Einheit sind nicht korrekt miteinander verbundenL'émetteur ARRMA et l'unité ne sont pas «lié» correctement	Check for sources of interference and re-bind transmitter/receiver - see page 14.Auf Störquellen prüfen und Sender / Empfänger neu binden - siehe Seite 14.Vérifiez les sources d'interférences et reliez l'émetteur / récepteur - voir page 14.
Vehicle wanders left/right without steeringinput.Fahrzeug drifteteigenständig nachrechts/links.Le véhicule erre àgauche / à droite sanscontrôle de direction.	Steering trim settling outTrimmhebel der Lenkung ist nicht korrekt eingestelltRéglage de la direction	Adjust steering trim - see page 8.Lenktrimmung einstellen - siehe Seite 8.Ajuster le trim de direction - voir page 8.
	Damaged steering componentsBeschädigte LenkbauteileComposants de direction endommagés	Check components and replace.Überprüfen Sie die Lenkbauteile und tauschen Sie.Vérifiez les composants et les remplacer.
	Drivetrain dirty or damagedAntriebsstrang verschmutzt oder beschädigtÉléments de transmissions sales ou endommagés	Clean, check condition and/or replace.Säubern Sie den Antriebsstrang, überprüfen Sie seinen Zustand und/oder tauschen Sie ihn aus.Nettoyer, vérifier l'état et / ou remplacer.
Steering/ThrottleoperationReversed.Lenkung/Gasfunktionierenverkehrt herum.Direction /accélérationopérationinversé.	Relevant channel of transmitter is reversedDer entsprechende Kanal an der Funkfernsteuerung ist umgekehrtLe canal pertinent de l'émetteur est inversé	Reverse relevant channel on transmitter - see see page 13 for factory defaults.Relevanten Kanal am Sender umkehren - Werkseinstellungen finden Sie auf Seite 13.Inverser le canal pertinent sur l'émetteur - voir page 13 pour les paramètres d'usine.
	Check that the wires from the ESC to the motor are connected correctlyÜberprüfen Sie das die Kabel vom ESC Regler zumMotor korrekt verbunden sindVérifiez que les fils entre l'ESC et le moteur sont correctement connectés.	Reconnect in the correct orientation (orange to orange, yellow to yellow and blue to blue) ensuring fit is tight, if not pinch female connector with pliers.Verbinden Sie die Kabel in der korrekten Vorgabe (Orange bis Orange, Gelb bis Gelb und Blau bis Blau). Stellen Sie sicher dass die Verbinder fest sitzen (die Buchsen ggf. mit einer Zange befestigen).Rebranchez les dans l'orientation correcte (Orange à orange, jaune à jaune et bleu à bleu) en veillant à ce que l'ajustement soit serré; Sinon pincer le connecteur femelle avec des pinces.
Limited steeringangle.LimitierterLenkwinkel.Angle debraquage limité.	Transmitter steering dual-rate set incorrectlyDie Doppellenkung an der Funkfernsteuerung istinkorrekt eingestelltLe dual rate du servo de direction est réglé de manièreincorrect sur l'émetteur	Adjust transmitter dual-rate - see page 13 for factory defaults.Stellen Sie die doppelte Frequenz des Senders ein - siehe Seite 13 fürWerkseinstellungen.Ajuster le double débit de l'émetteur - voir page 13 pour les paramètres d'usine.
	Damaged steering componentsBeschädigte LenkbauteileComposants de direction endommagés	Check components and replace.Überprüfen Sie die Lenkbauteile und tauschen Sie.Contrôler les composants et les remplacer.

LIMITED WARRANTY

Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Sachgütern führen. Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch der Fernsteuerung.

Garantiezeitraum

Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt erworben wurde. In Deutschland beträgt der Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate nach dem Garantiezeitraum.

Einschränkungen der Garantie

(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht übertragen werden. Der Anspruch des Käufers besteht in der Reparatur oder dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte, die bei einem autorisierten Horizon Händler erworben wurden. Verkäufe an dritte werden von dieser Garantie nicht gedeckt. Garantieansprüche werden nur angenommen, wenn ein gültiger Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese Garantiebestimmungen ohne Ankündigung zu ändern oder modifizieren und widerruft dann bestehende Garantiebestimmungen.

(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes, die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten Einsatzzweck des Produktes. Der Käufer allein ist dafür verantwortlich, zu prüfen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen Einsatzzweck entspricht.

(c) Ansprüche des Käufers Es liegt ausschließlich im Ermessen von Horizon, ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder ausgetauscht wird. Dies sind die exklusiven Ansprüche des Käufers, wenn ein Defekt festgestellt wird. Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den Garantiefall einbezogen werden können. Die Entscheidung zur

Reparatur oder zum

Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des Produktes, kommerziellen Einsatz oder Modifikationen irgendwelcher Art aus. Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführt wurden aus. Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind, die gegen geltendes Recht, Gesetze oder Regularien verstoßen haben. Rücksendungen durch den Käufer direkt an Horizon oder eine seiner Landesvertretung bedürfen der Schriftform.

Schadensbeschränkung

Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle oder kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem Produkt stehen verantwortlich, unabhängig ab ein Anspruch im Zusammenhang mit einem Vertrag, der Garantie oder der ewährleistung erhoben werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen Wert des Produktes hinaus gehen. Horizon hat keinen Einfluss auf den Einbau, die Verwendung oder die Wartung des Produktes oder etwaiger

Produktkombinationen, die vom Käufer gewählt werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten Garantiebestimmungen ohne Einschränkungen und Vorbehalte. Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem Verkäufer zurückzugeben.

Sicherheitshinweise

Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden.

Fragen, Hilfe und Reparaturen

Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Händler, der sich mit Horizon kurz schließen wird, um eine sachgerechte Entscheidung zu fällen, die Ihnen schnellst möglich hilft.

Wartung und Reparatur

Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an Ihren Fachhändler oder direkt an Horizon.

Rücksendungen / Reparaturen werden nur mit einer von Horizon vergebenen RMA Nummer bearbeitet. Diese Nummer erhalten Sie oder ihr Fachhändler vom technischen Service. Mehr Informationen dazu erhalten Sie im Serviceportal unter www. Horizonhobby.de oder telefonisch bei dem technischen Service von Horizon. Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden. Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme keine Verantwortung für den Versand des Produktes übernimmt. Bitte legen Sie dem Produkt einen Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung und eine Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine Telefonnummer für Rückfragen, sowie eine Email Adresse.

Garantie und Reparaturen

Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.

Kostenpflichtige Reparaturen

Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen Kostenvoranschlag, den wir Ihrem Händler übermitteln. Die Reparatur wird erst vorgenommen, wenn wir die Freigabe des Händlers erhalten. Der Preis für die Reparatur ist bei Ihrem Händler zu entrichten. Bei kostenpflichtigen Reparaturen werden mindestens 30 Minuten Werkstattzeit und die Rückversandkosten in Rechnung gestellt. Sollten wir nach 90 Tagen keine Einverständniserklärung zur Reparatur vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder anderweitig zu verwerten.

ACHTUNG: Kostenpflichtige Reparaturen nehmen wir nur für Elektronik und Motoren vor. Mechanische Reparaturen, besonders bei Hubschraubern und RC-Cars sind extrem aufwendig und müssen deshalb vom Käufer selbst vorgenommen werden.

10/2015

FR

ENTSORGUNG IN DER EUROPÄISCHENUNION: Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Es ist die Verantwortung des Benutzers, dass Produkt an einer registrierten Sammelstelle für Elektroschrott abzugeben diese Verfahren stellt sicher, dass die Umwelt geschont wird und natürliche Ressourcen nicht über die Gebühr beansprucht werden. Dadurch wird das Wohlergehen der menschlichen Gemeinschaft geschützt. Für weitere Informationen, wo der Elektromüll entsorgt werden kann, können Sie Ihr Stadtbüro oder Ihren lokalen Entsorger kontaktieren.
