Typhon Grom - Ferngesteuertes Spielzeug ARRMA - Kostenlose Bedienungsanleitung

Produkttyp	Funkferngesteuertes Spielzeug (RC-Auto)
Marke	ARRMA
Modell	Typhon Grom
Motorisierung	Bürstenmotor Mega 380 28T
Akku	Spektrum 1400 mAh 2S 30C 7,4 V LiPo (IC2)
Ladegerät	Spektrum Mini USB-C 2S, Netzadapter USB-C 5V/1A oder QC 2.0/3.0
Fernsteuerung	Spektrum 2,4 GHz SLT2
Regler (ESC)	Spektrum SLT 2-in-1 25A, mit integriertem Empfänger
Lenkservo	Spektrum Metal Gear, 20T
Antrieb	Allradantrieb (4WD)
Wasserdichtigkeit	Wasserbeständig, wasserdichte Elektronik (nicht für Untertauchen)
Empfohlenes Alter	14 Jahre und älter (kein Kinderspielzeug)
Geschätzte Betriebsdauer	Etwa 15-20 Minuten je nach Nutzung
Wartung	Reinigung nach nassem Gebrauch, Schmierung der Lager, Überprüfung der Schrauben
Garantie	6 Monate (Teile und Arbeit), 18 Monate Garantieverpflichtung nach Ablauf
Ersatzteile	Erhältlich auf ARRMA-RC.com und bei autorisierten Händlern
Abmessungen (L x B x H)	Etwa 380 x 250 x 150 mm (Schätzung)
Gewicht	Etwa 1,5 kg (Schätzung)
Stromversorgung Sender	4 AA-Batterien (nicht wiederaufladbar empfohlen)
Höchstgeschwindigkeit	Nicht angegeben, typischerweise 30-40 km/h

Häufig gestellte Fragen - Typhon Grom ARRMA

Wie lade ich den LiPo-Akku?

Verwenden Sie das mitgelieferte Spektrum Mini USB-C Ladegerät. Schließen Sie es an einen kompatiblen USB-C-Netzadapter (5V/1A, 5V/2A oder Quick Charge 2.0/3.0) an. Laden Sie niemals unbeaufsichtigt. Die grüne Dauer-LED zeigt das Ende des Ladevorgangs an. Nicht an einem Computer laden.

Kann ich das Fahrzeug im Regen verwenden?

Ja, das Fahrzeug ist wasserbeständig und kann unter feuchten Bedingungen (Pfützen, nasses Gras, Schnee) verwendet werden. Es ist jedoch nicht wasserdicht bei Untertauchen. Führen Sie nach dem Gebrauch die Wartung bei Nässe durch: trocknen, Lager schmieren und Wasser aus den Reifen entfernen.

Was tun, wenn das Fahrzeug nicht mehr reagiert?

Überprüfen Sie zuerst die Batterien des Senders und den Akku des Fahrzeugs. Wenn die LED des ESC rot blinkt, ist der Unterspannungsschutz (LVC) aktiviert: Laden Sie den Akku. Wenn sie grün blinkt, ist der ESC im thermischen Schutz: Lassen Sie ihn abkühlen. Stellen Sie sicher, dass der Sender zuerst eingeschaltet ist.

Wie warte ich das Fahrzeug nach Gebrauch unter feuchten Bedingungen?

Entfernen Sie den Akku und trocknen Sie die Kontakte. Spülen Sie die Räder mit klarem Wasser (ohne Druck). Verwenden Sie einen Druckluftkompressor, um die Ecken zu trocknen. Schmieren Sie die Lager und Schrauben mit einem Feuchtigkeitsspray. Lassen Sie die Reifen mit hoher Geschwindigkeit drehen, um das Wasser zu entfernen. Lagern Sie das Fahrzeug trocken.

Wie lange beträgt die Garantie?

Die Garantie beträgt 6 Monate für Teile und Arbeit, mit einer Garantieverpflichtung von 18 Monaten nach Ablauf. Sie gilt nur für den Erstkäufer bei einem autorisierten Händler. Schäden durch unsachgemäße Verwendung oder Modifikation sind nicht abgedeckt.

Wie binde ich den Sender an den Empfänger?

Schalten Sie den ESC ein, indem Sie den Power-Knopf 3 Sekunden lang gedrückt halten, bis die LED schnell blinkt. Schalten Sie dann den Sender ein. Die LED des ESC hört auf zu blinken und leuchtet dauerhaft, was die erfolgreiche Bindung anzeigt. Schalten Sie den Sender aus und trennen Sie dann den Akku.

Was tun, wenn der Motor nicht läuft?

Überprüfen Sie, ob der Akku geladen und richtig angeschlossen ist. Wenn die LED des ESC rot blinkt (LVC), laden Sie den Akku. Wenn sie grün blinkt (Überhitzung), lassen Sie ihn abkühlen. Überprüfen Sie die Motoranschlüsse und den Zustand der Kabel. Wenn der Motor beschädigt ist, ersetzen Sie ihn.

Wie stelle ich die Lenkung ein?

Verwenden Sie die ST RATE-Taste (Dual Rate) am Sender, um den Lenkwinkel einzustellen. Verwenden Sie den Lenk-Trim zur Zentrierung. Wenn das Fahrzeug abweicht, überprüfen Sie, ob die Lenkungskomponenten nicht beschädigt sind und die Trims richtig eingestellt sind.

Kann ich einen Ersatzakku verwenden?

Verwenden Sie nur LiPo 2S (7,4V)-Akkus, die mit dem IC2-Stecker kompatibel sind. Überschreiten Sie nicht die empfohlene Kapazität. Verwenden Sie keine beschädigten oder nicht zugelassenen Akkus. Befolgen Sie die Anweisungen des Akkuherstellers.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der offiziellen Website ARRMA-RC.com und bei autorisierten Händlern erhältlich. Dort finden Sie Ersatzteile, Upgrades und technische Beratung. Kontaktieren Sie den Support per E-Mail unter [e-mail].

BEDIENUNGSANLEITUNG Typhon Grom ARRMA

Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne Ankündigung von Horizon Hobby, LLC geändert werden. Eine aktuelle Version ersehen Sieitte im Support Feld unter:

http://www.horizonhobby.com / http://www.towerhobbies.com

ERKLÄRUNG DER BEGRIFFE

Begriffe werden in der gesamten Produktliteratur verwendet, um auf entsprechlich hohe Gefahrenrisiken beim Betrieb desses Produkts hinzuweisen:

WARNING: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden,

Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.

ACKTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergebnis sich wahrscheinlich Sachschaen und die

Gefahr von schweren Verletzungen.

HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder

keine Gefahr von Verletzungen ergebn.

WARNING: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen. Wir das Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum

fuhren oder schwere Verletzungen verursachen.

Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse mechanische Grundfähigkeiten. Wird these Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Verwenden Sie das Produkt nicht mit inkompatiblen Komponenten oder verändern es in jeder weder Art ausserhalb der von Horizon Hobby, LLC vorgegebenen Anweisungen. Diese Bedienungsanleitung enthalt Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zulesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

SICHERHEITSHINWEISE UNWARNUNGEN

Als Nutzer theses Produktes, sind Sie allein verantwortlich, es in einer Art und Weise zu benutzen, die eine eigene Gefährung und die anderer oder Beschädigung an anderen Eigentum ausschreiben.

Das Modell ist ferngesteuert und anfällig für bestimmte äußere Einflüsse. Diese Einflüsse können zum vorübergehenden Verlust der Steuerfälligigkeit führen, so dass es immer sinnvoll ist genugend Sicherheitsabstand in alle Richtungen um das Modell zu haben.

• Fahren Sie das Modell nie mit fast leeren oder schwachen Senderbatterien.
• Betreiben Sie Ihr Modell stets auf offenen Geländen, welt ab von Automobilen, Verkehr und Menschen.
• Fahren Sie Ihr Modell nicht auf der Straße oder belebten Plätzen.
• Beachten Sie vorsichtig alle Hinweise und Warnungen für das Modell und allen dazu gehörigen Equipment.
• Halten Sie alle Chemikalien, Kleinteile und elektrische

Bauteile aus der Reichweite von Kindern.

• Lecken Sie niemals an Teilen von ihrer Modell odernehmen diese in den Mund, da diese Sie ernsthaft verletzten oder toten können.
• Seien Sie immer aufmerksam wenn Sie Werkzeug oder scharfe Instrumente verwenden.
• Seien Sie bei dem Bau vorsichtig, da eine Teile scharfe Kanten haben können.
• Fassen Sieitte unmittelbar nach dem Betrieb nicht den Motor, Regler oder Akku an, da diese Teile sich sehr erwärmen konnen und Sie sich bei dem berühren ernsthaft verbrennen konnen.
• Fassen Sie nicht in drehende oder sich bewegende Teile, da sich sich ernsthaft damit verletzen konnen.
• Schalten Sie immer zuerst den Sender ein, bevor Sie den Empfänger im Fahrzeug einschalten.
• Stellen Sie das Fahrzeug mit den Rädern nicht auf den Boden, wenn Sie die Funktionen überprüfen.

WARNING GEGEN GEFALSCHTE PRODUKTE: Sollen Siejemals eine Spektrum Komponente ersetzen wollen, kaufen Sie die benötigen Ersatzteile immer bei Horizon Hobby oder einem von Horizon hobby autorisiertem Handler

um die hohe Qualitat des Produktes zu gewährleisten. Horizon Hobby LLC leht jegewe Haftung, Garantie oder

Unterstutzung sowie Kompatibilitäts- oder Leistungsansprüche zu DSM oder Spektrum in Zusammenhang mit gefälschten Produkten ab.

WASSERFESTES FAHRZEUG MIT SPRITZWASSERGESCHÜTZER ELEKTRONIK

Y neues Horizon Hobby Fahrzeug wurde mit einer Kombination von Wasserfesten und spritzwassergeschützen Komponenten ausgestattet, die den Betrieb des Fahrzeuges unter nassen Bedingungen inklusive Pfützen, Bächen, nassem Gras, Schnee oder sogar Regen erfolglichen.

Obwohl das Fahrzeug sehr wasserfest ausgelegt ist, ist es nicht vollständig wasserdicht und sollte NICHT wie ein U-Boot behandelt werden. Etliche in thisem Fahrzeug eingesetzte elektronische Komponenten sind wasserdicht, wie der Fahrtregler und das Servos. Die Mechanischen Komponenten sind jedoch nur wasserabstofend und sollen den shalb nicht untergetaucht werden.

Metalteile, inklusive Lager, Bolzen Schrauben und Muttern wie auch die Kontakte in den elektrischen Kabeln sind für Korrosion anfällig wenn nicht zusätzliche Wartung nach jedem Betrieb in feuchter/nasser Umgebung erfolgt. Um die Langzeitleistung und die Garantie ihres Fahrzeuges zu erhalten themselves Sie die Wartung wie in der Wartungsanleitung nach Fahrten in nasser Umgebung beschrieben durchführren. Sollten Sie diese zusätzliche Wartung nicht ausführren wollen, darüber sie ihr Fahrzeug unter diesen Bedingungen nicht betreiben.

ACHTUNG: Unaufmerksamkeit während des

Betrieb des Produktes in Zusammenhang mit

den folgenden Sicherheitshinweisen kann zu

Fehlfunktionen und dem Verlust der Garantie führen.

Allgemeine Sicherheitshinweise

-itte lessen Sie sich die Wartungsanleitung nach Fahrten in nasser Umgebung sorgfältig durch und stellen safer, dass Sie alle Werkzeuge für eine Wartung des Fahrzeuges haben.
- Sie können nicht alle Akkutypen für Fahrten in nasser Umgebung nutzen. Fragen Sie dazu vor dem Einsatz den Hersteller des Akkus. Verwenden Sie keine LiPo Akkus in nasser Umgebung.
- Der enthaltene Sender ist weder Wasserabweisend noch wasserdicht. Wenn Sie einen anderen Sender verwenden wollen, prufen Sie die Anleitung für diesen Sender oder Fragen Sie beim Hersteller nach.
- Nehmen Sie niemals den Sender bei Blitzen oder Gewitter in Betrieb.
- Betreiben Sie ihr Fahrzeug nicht an Orten wo es in Kontakt mit Salzwasser oder verschmutzten, belasteten Gewässernkommen kann. Salzwasser ist sehr leitend

und stark korrosionsfordernd, sein Sie dazu sehr achtsam.

• Schon geringer Wasserkontakt kann den Motor beschädigen wenn er nicht für den Betrieb in Wasser ausgelegt ist. Soltte der Motor nass geworden sein geben Sie etwas Gas bis die meiste Feuchtigkeit vom Motor entfernt ist. Lassen Sie einen nassen Motor auf hoher Geschwindigkeit laufen wird these den Motor sehr schnell beschädigen.
• Fahren in nasser Umgebung kann die Lebenszeit des Motors reduzieren, da diese den Motor stark beansprucht. Verändern Sie die Unterstützung
• zu einem kleinerem Ritzel oder größeren Zahnrad. Dieses erhöht das Drehmoment (und verlangert die Motorlebensdauer) bei dem Betrieb in Matsch, tieferen Pfützen oder anderen Bedingungen, die die Last des Motors für einen längeren Zeitraum erhöhen.

Wartungsanleitung nach Fahrten in nasser Umgebung

• Entfernen Sie die Akkupacks und trocknen die Kontakte. Sollten Sie einen Kompressor oder Druckluft zur Verfugung haben, blasen Sie damit das Wasser aus dem Motorgehäuse.
• Nehmen Sie die Reifen und Felgen vom Fahrzeug ab und spüssen vorsichtig Sie mit einem Gartenschlauch ab.

HINWEIS: Verwenden Sie keinen Hochdruckreiniger um das Fahrzeug zu reinigen.

• Reinigen Sie das Fahrzeug mit Druckluft aus einem Kompressor oder einer Druckluftflasche und entfernen so das Wasser aus den Spalten und Ecken.
• Sprühen Sie alle Lager, Befestigungen und andere Metallteile mit einem wasserverträgendem Leichtöl oder Schmiermittel ein. Sprühen Sie nicht den Motor ein.
• Lassen Sie das Fahrzeug vor dem Einlagern vollständig trocknen. Das Abtropfen von Wasser (und Öl) kann durchaus ein paar Stunden dauern.

• Erhöhen Sie die Wartungsintervalle (Demontage, Inspektion und schmieren) von folgenden Komponenten: Vorder- und Hinterachse, Aufnahme und Lager.

• Alle Antriebswellen Lager, Gehäuse, Getriebe und Differentiale.

• Motor: reinigen Sie den Motor mit einen Aerosol Reiniger und ölen Sie dann die Lager mit leichtem Motoröl.

• Entfernen Sie Wasser in den Reifen durch Gas geben. Nehmen Sie die Karosserie ab, drehen das Fahrzeug auf den Kopf und geben ein paar Mal kurz Vollgas bis das Wasser aus dem Reifen entfernst ist.

SICHERHEITSVORKEHRUNGEN UND WARNINGEN FÜR DAS LADEGERÄT

VORSICHT: Um die Gefahr eines Feuers oder elektrischen Schlages zu verringn, folgen Sieitte den hier erlauterten Hinweisen genauestens.

WARNING: Lesen Sie vor der Benutzung die Instruktionen. Eine Missachtung birgt die Gefahr von übermaßiger Erhütung, FEUER, darauf

resultierenden Verletzungen und Schäden an der Umgebung.

• Für den Einsatz in Innenräumen. Keinesfalls Regen oder Wasser aussetzen. Lassen Sie ladende Akkus nie unbeaufsichtigt. Stoppen Sie den Ladevorgang undziehen Sie den Akku ab, sollte er sich erhitzen und/oder aufblahren.
  Laden Sie einen Akku nie über Nacht.
• Halten Sie Akkus fern von Feuer, Wasser oder extremen Temperaturen.
• Verändern oder Offnen Sie niemals einen Akku.
• Laden Sie niemals defekte, kaputte oder nass gewordene Akkus.
• Laden Sie niemals einen aus mehreren Akkutypen bestehenden Akkupack.
• Erlauben Sie niemals Kindern unter 14 Jahren das Laden von Akkus.
• Laden Sie niemals Akkus in extrem kalten oder warmen Umgebungen oder in direktem Sonnenlicht.
• Laden Sie niemals einen Akku mit beschädigten, kaputten oder gekürzten Kabeln.
• Nutzen Sie auf keinen Fall das Ladegerät, wenn die Anschlusskabel beschädigt, kaputt oder gekürzt sind.
• Versuchen Sie niemals das Ladegerät zu öffnen oder ein defektes Ladegerät in Betrieb zunehmen.
• Verbinden Sie das Ladegerät niemals gleichzeitig mit einer Gleichstrom- und einer Wechselstromquelle.
• Verbinden Sie niemals die Gleichstrom-Eingangssstecker mit einer Wechselstromquelle.
• Laden Sie ausschließlich wiederaufladbare Akkus, die für diese Art von Ladegerät geeignet sind. Nutzen Sie nur passende Ladeprogramme.
• Stellen Sie vor jedem Ladevorgang sicher, dass der zu ladende Akku in einem ordnungsgemäßen Zustand ist.
• Halten Sie den Akku von Gegenständen fern, die emphfindlich auf Wärme oder Hitze reagieren.
• Behalten Sie stets den Ladebereich im Auge und halten Sie einen Feuerlöscher in Reichweite.

• Beenden Sie schnellstmöglich den Ladevorgang, wenn der Akku so heißt wird, dass Sieihn nicht mehr anfassen können oder wenn das Gehäuse anfangt sich aufzublähen.

• Verbinden Sie immer zunachst das Ladekabel mit dem Ladegerät. Erst danach den Akku anschlieben, um einen möglichen Kurzschluss zu verhindern. Gehen Sie in umgekehrter Reihenfolge vor, wenn die den Akku entfern und das Ladegerät außer Betriebnehmen.

• Achten Sie stets auf korrekte Polung und verbinden Sie das rote Kabel mit dem Pluspol (+) und das Schwarze Kabel mit dem Minuspol (-).
• Entfernen Sie nach beendetem Ladevorgang stets den Akku und halten Sie das Ladegerät einen Moment abkühlen.
• Laden Sie nur in einem gut belufteten Raum.
• Beenden Sie immer einen Ladevorgang im Falle einer Fehlfunktion und kontaktieren Sie Horizon Hobby.
• Laden Sie nur wiederaufladbare Akkus. Nicht wiederaufladbare Batterien konnen während des Ladeversuches Feuer fangen, explodieren, und zu Verletzungen an Lebewesen oder Schäden an der Umgebung führen.
• Netzstecker mussen Schnell und einfach zugänglich sein.

WARNING: Lassen Sie das Ladegerät während des Ladevorganges niemals unbeaufsichtigt, laden Sie nie mit zu hohem Ladestrom, laden

Sie nie ungeeignete Akkus oder mit einem ungeeigneten Ladeprogramm. Anderfalls konnen Überhitzung, Feuer und damit Schäden an Lebewesen oder der Umgebung entstehen.

VORSICHT: Nur mit geeigneten Akkus und mit einem geeigneten Ladeprogramm verwenden. Zuwiderhandlungen können in erhöther

Akkutemperatur oder Feuer resultieren. Dieses wiederum kann zu ernsten Personen- oder Sachschäden führen.itte kontaktieren Sie Horizon Hobby oder einen Fachhändler bei Fragen zur Kompatibilität von Ladegerät und Akkus.

REMARQUE

Bei ARRMA möchten wir, dass Sie lange Freude an Ihr Hem High-Performance-RC-Modell haben. Sollen Sie Fragen zu Betrieb, Wartung, Tuning oder Reparatur haben, dann bieten wir eine Fülle von Mochlichkeiten. Gehen Sie auf arrma-rc.com, um mehr über Hilfestellung, Teile oder Tuningteile zu erfahren. Sollen Sie einmal keine Antwerten finden, dann kontaktieren Sie uns über supportUSA@ARRMA-RC (USA) oder [e-mail] (ROW) und wir werden alles tun, um ihren halten zu konnen.

Support

Schnellstartanleitung 25
Wie man führt 28
2-in-1 ESC und Empfängereinheit 31
Fernsteuer 32
Fehlerbehebung 35
Garantieinformationen 52

CONTENU

SCHNELLSTARTANLEITUNG

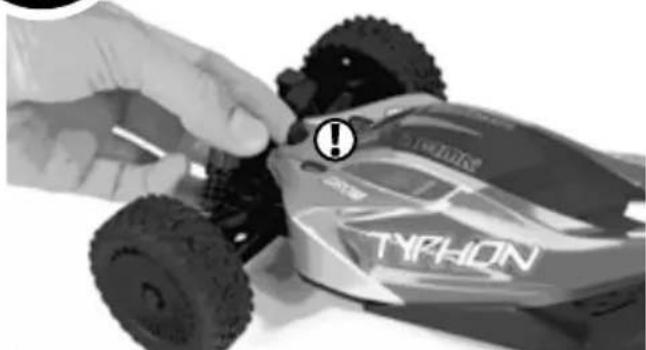

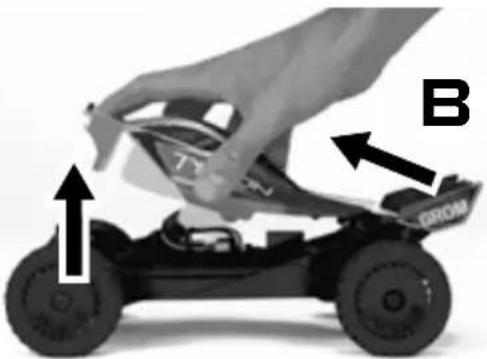

KÖRPER ENTFERNEN (Klicklos)

A

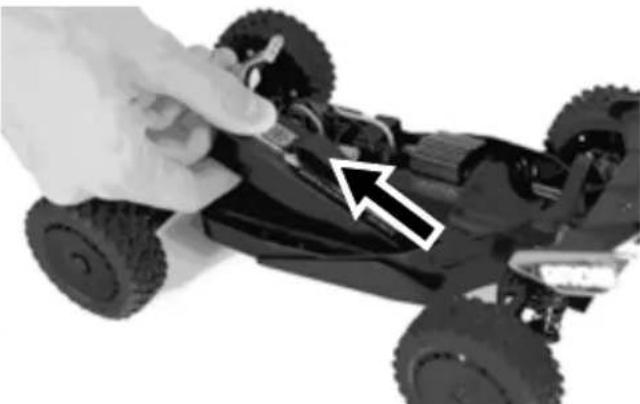

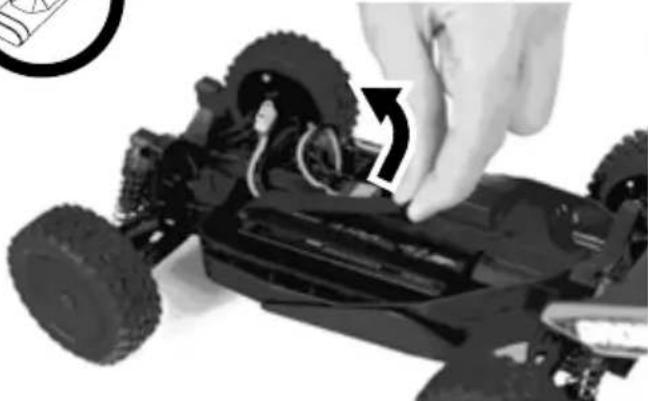

AUTOBATTERIEN ENTFERNEN

AUTOBATTERIEN LADEN

SMART

TECHNOLOGY

*Nicht beiliegend.

Kompatabler USB C-Netzadapter 5V/1A, 5V/2A, USB-Schnelladung (QK) 2.0/3.0

LED-Ladecodes

LED-Verhalten Erläuterung

Durchgehend ROT Ladefehler - Verbindung prüfen

Blinkt Rot/Grün Bereit zum Aufladen

Blinkt Grün Aufladen

Einfarbig Grün Ladevorgang vollendet

Wir empfehlen die Verwendung eines 20 W+ USB C-Netzeils mit QC 2.0/3.0 fur die schnellste Ladezeit von weniger als 3 Stunden. Die Verwendung eines typischen USB C-Netzeils für Mobiletelefon (5V/1A, 5V/2A) führt zu viel längeren Ladezeiten.

VORSICHT: Verwenden Sie keine USB-Anschlüsse an Computern/Laptops. Verwenden Sie nur USB-Netzeile aus Netzsteckdosen.

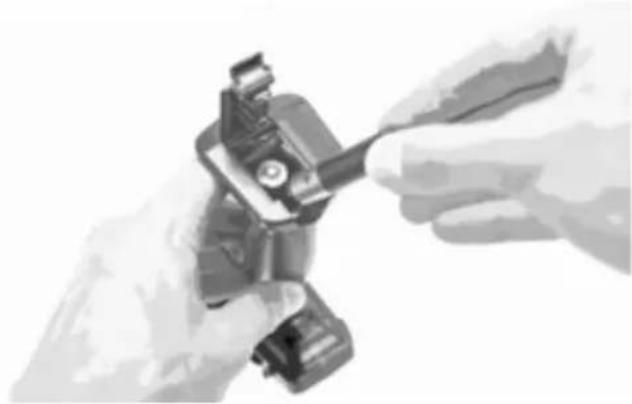

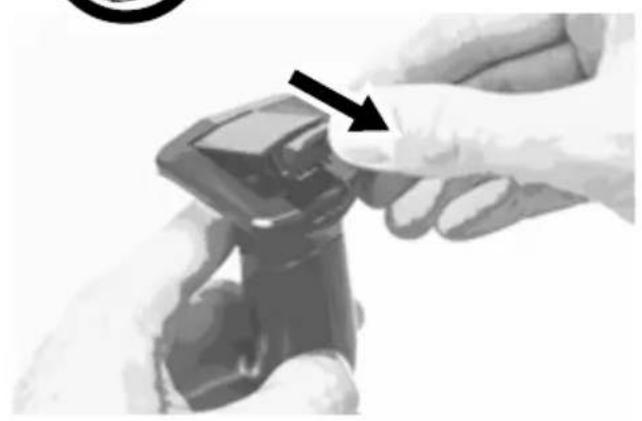

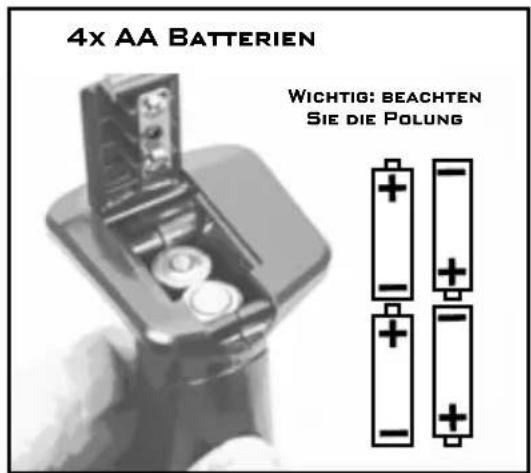

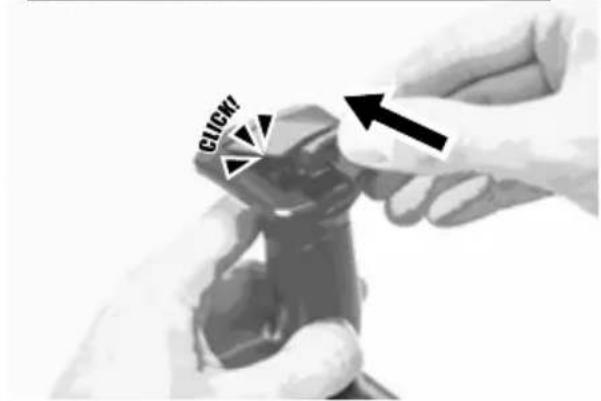

LEGEN SIE DIE AA BATTERIEN IN DAS STEUERGERAT EIN

Vorsicht: Wenn Sie Akkus verwenden, laden Sie nur Akkus auf. Das Aufladen von Akkus, die nicht wiederaufladbar sind, kann dazu führen, dass die Batterien platzen, was zu Verletzungen von Personen und Personen oder Sachschäden führt.

Vorsicht: Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird. Aussetzen von gebrauchten Batterien nach nationalen Vorschriften.

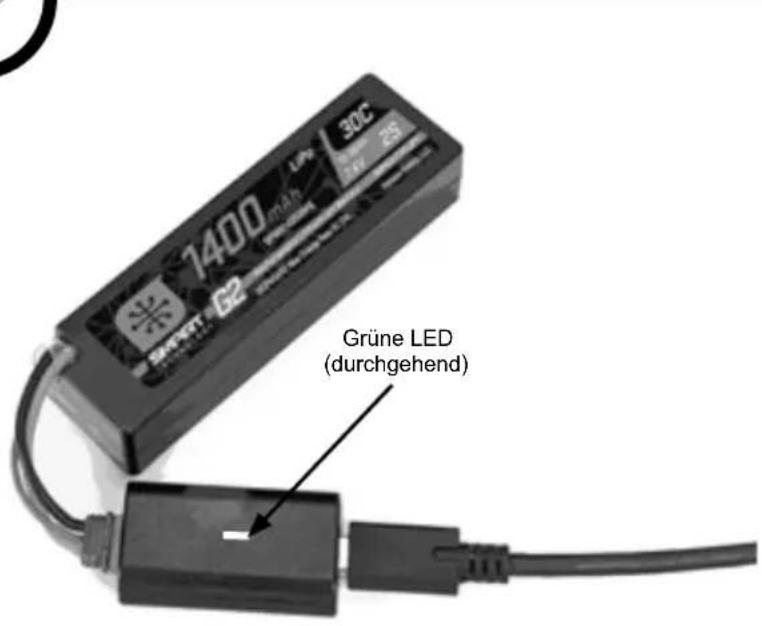

VOLLSTÄNDIG GELADENER AKKU

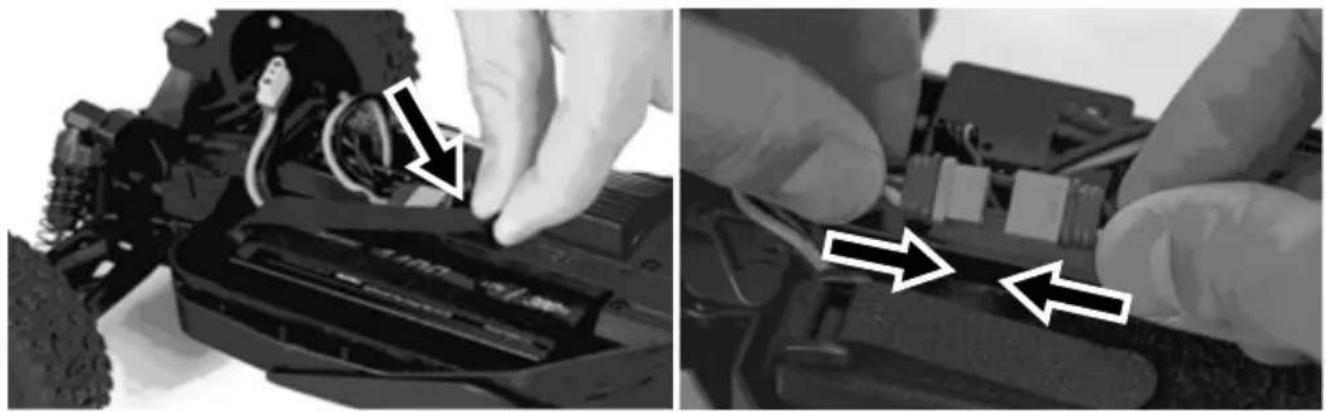

SETZEN SIE DEN GELADENEN AKKU IN DAS FAHRZEUG EIN

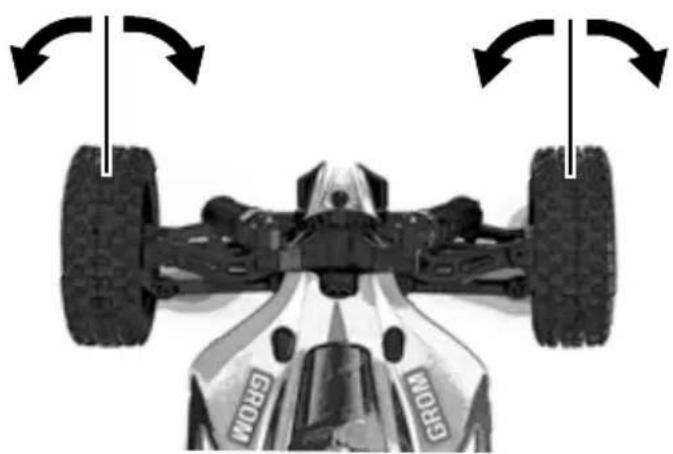

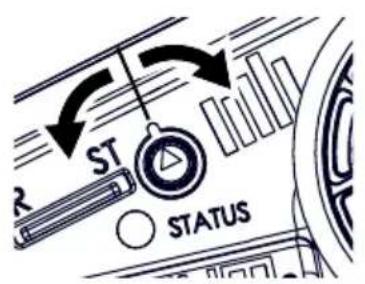

LENKUNG NEUTRALPOSITION

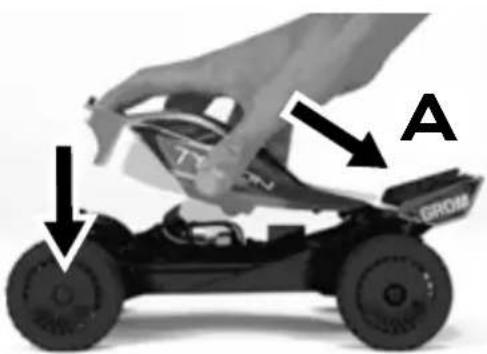

KÖRPER EINBAUEN (KICKLOS)

B

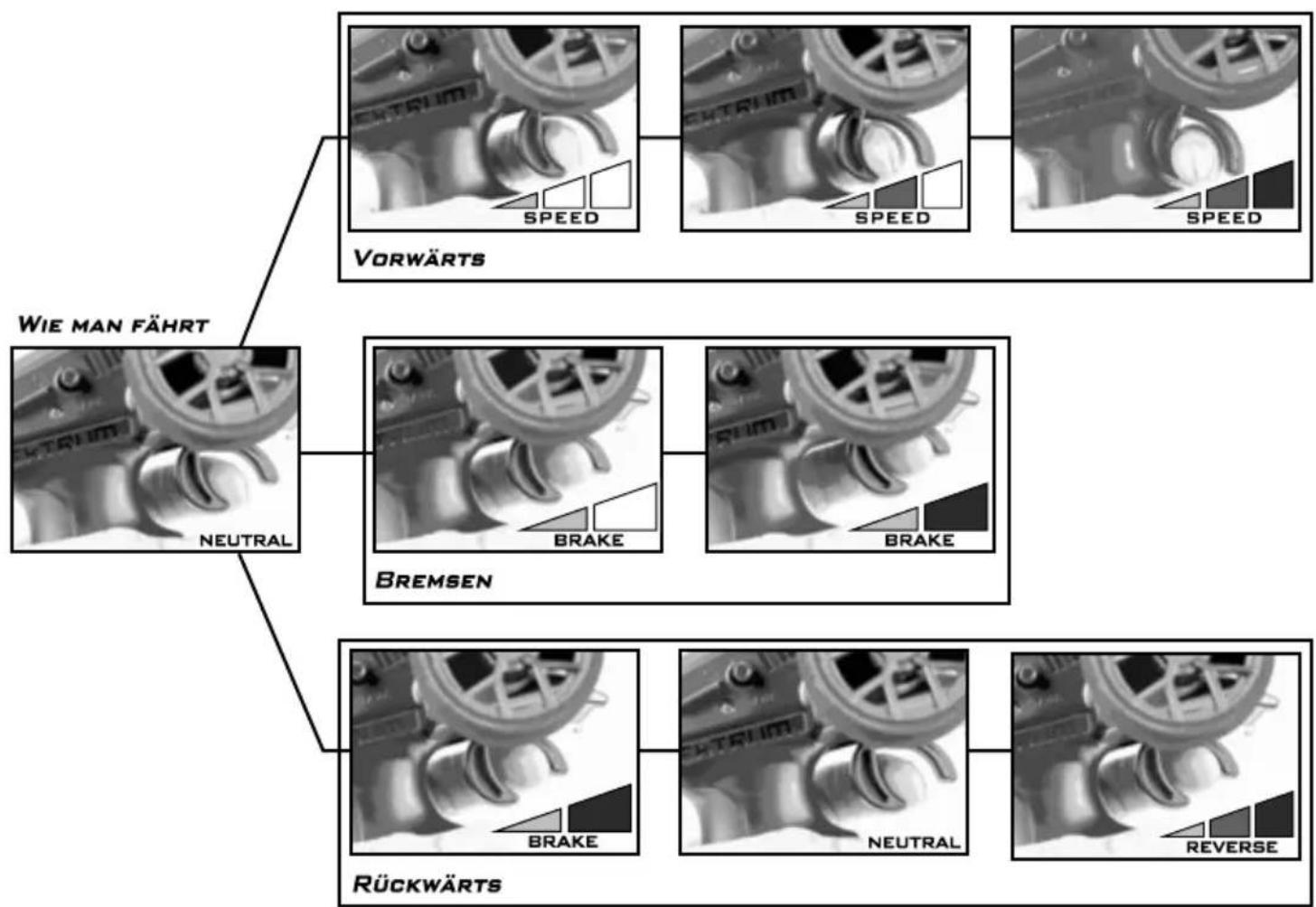

WIE MAN FAHRT

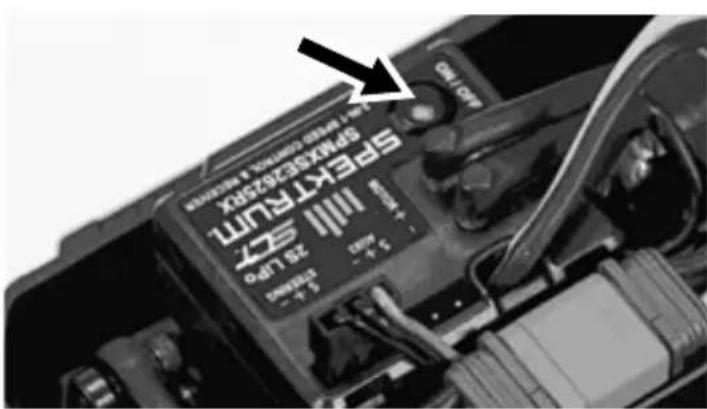

EIN

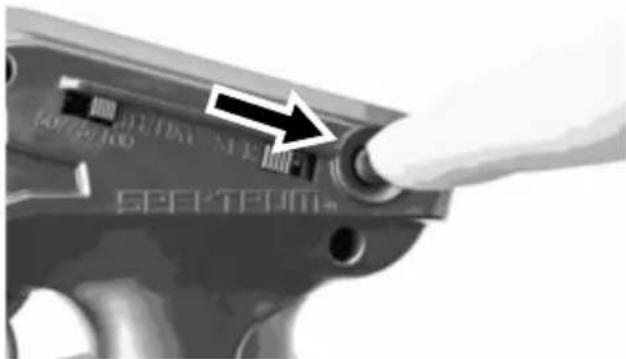

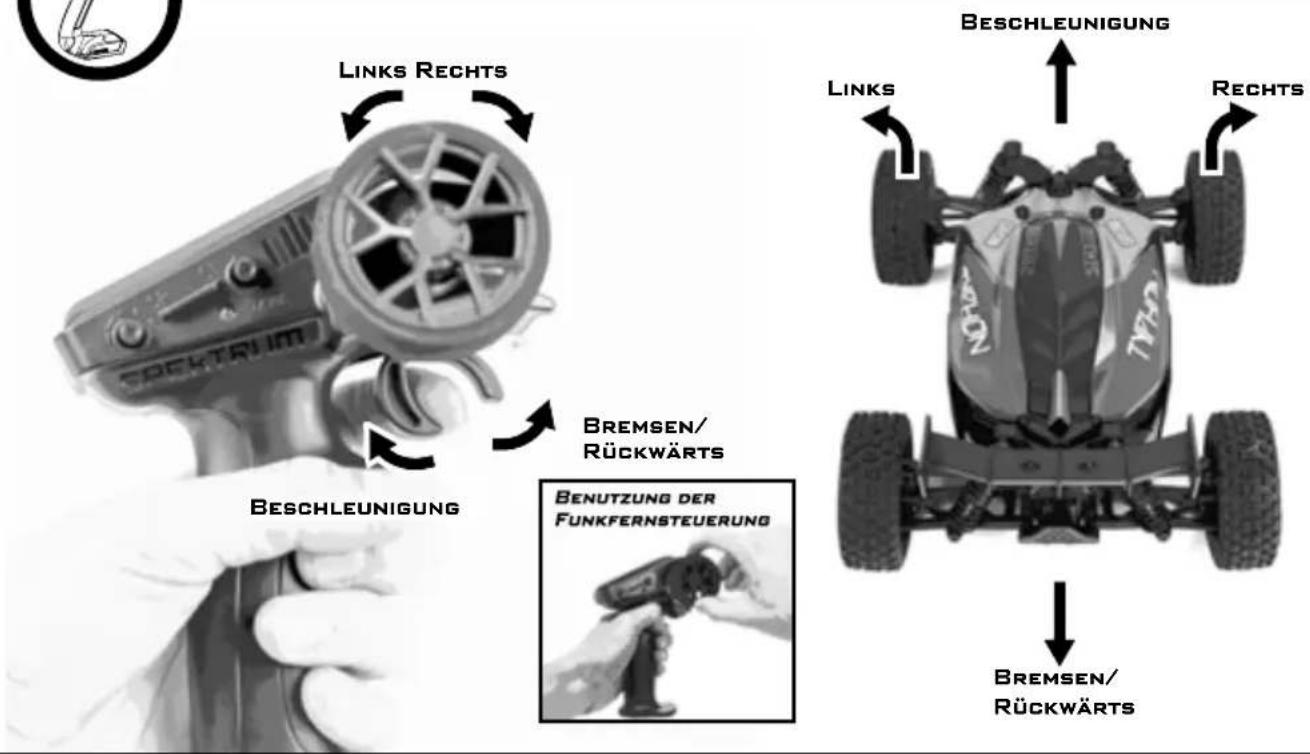

FERNSTEUERUNG ALS ERSTES EINSCHALTEN

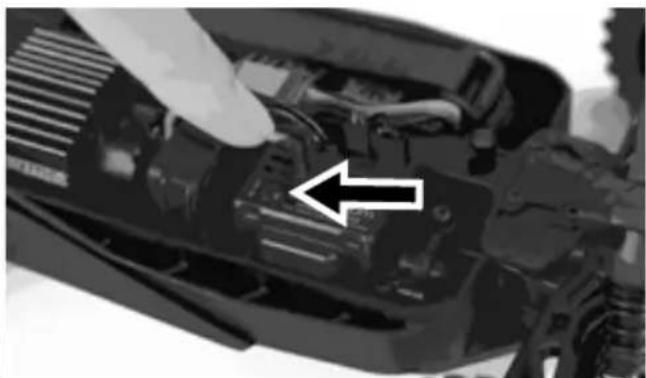

FAHRZEUG ALS ZWEITES EINSCHALTEN

HOL DIR JETZT BASHIN!

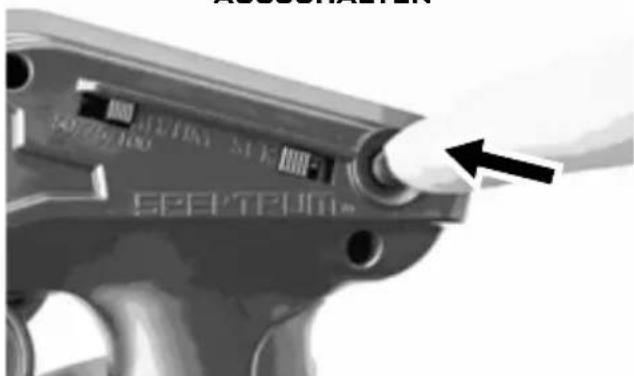

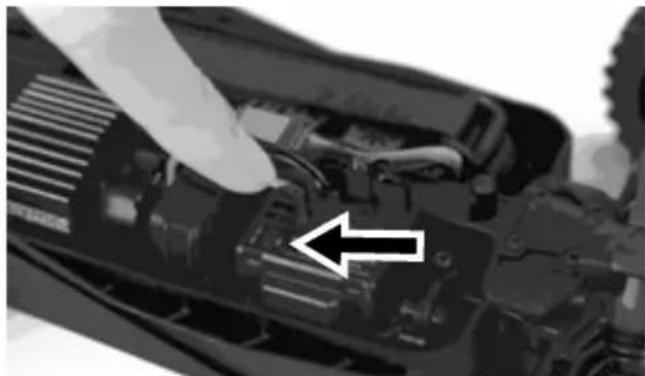

AUSSCHALTEN

FAHRZEUG ALS ERSTES AUSCHALTEN

FERNSTEUERUNG ALS ZWEITES AUSSCHALTN

LAGERN

Aufgrund der Geschwindigkeit und Leistung Ihres ARRMA-Fahrzeugs empfehlen wir, die folgende Wartungsanleitung zu befolgen:

• Überprüfen Sie nach allen paar Fahrten die Verklebung des Reifens mit dem Rad, reinigen Sieihn und kleben Sieihn bei Bedarf neu.
• Überprüfen Sie regelmäßig das gesamte Fahrzeug auf lose oder fehlende Schrauben und Beschläge. Verwenden Sie Schraubensicherung für alle Ersatzschrauben, die in Metallteilen oder Gewinden befestigt werden.
• Entfernen Sie gelegentlich die Räder und prüfen Sie, ob hinter dem Radbefestigungsschiskant Fremdkörper vorhanden sind, die sich möglicherweise um die Achesen gewickelt haben und zusätzlichen Luftwiderstand verursichen.
• Überprüfen Sie regelmäßig, ob rotierende Teile frei von Hindernissen wie Steinen oder Gras sind. Diese können ihre Drehung befindern, was zu einer Überlastung des Motors oder des Geschwindigkeitsreglers führen kann.

Entferen Sie nach 10-15 Fahrden den Motor aus dem Fahrzeug. Olen Sie die Motorwellenbuchsen erneut mit etwas Buchsen-/ Leichtol. Ein paar Tropfen auf beiden Buchsen verbessern die Geschwindigkeit und Langlebigkeit Ihr Motors.

Die Stoßdampfer des Fahrzeugs verschleiben Schneller, wenn sie in schmutzigen, staubigen Umgebungen eingesetzt werden. Ersetzen Sie Öl und Dichtungen nach Bedarf, um eine gute Stoßdampfung und damit die Leistung und das Fahrverhalten Ihres Fahrzeugs aufrechtzuerhalten.

Ein gut gewartetes Fahrzeug gehalt die Stärke und Zuverlösigkeit, die Sie von ihrem ARRMA-Fahrzeug erwarten.

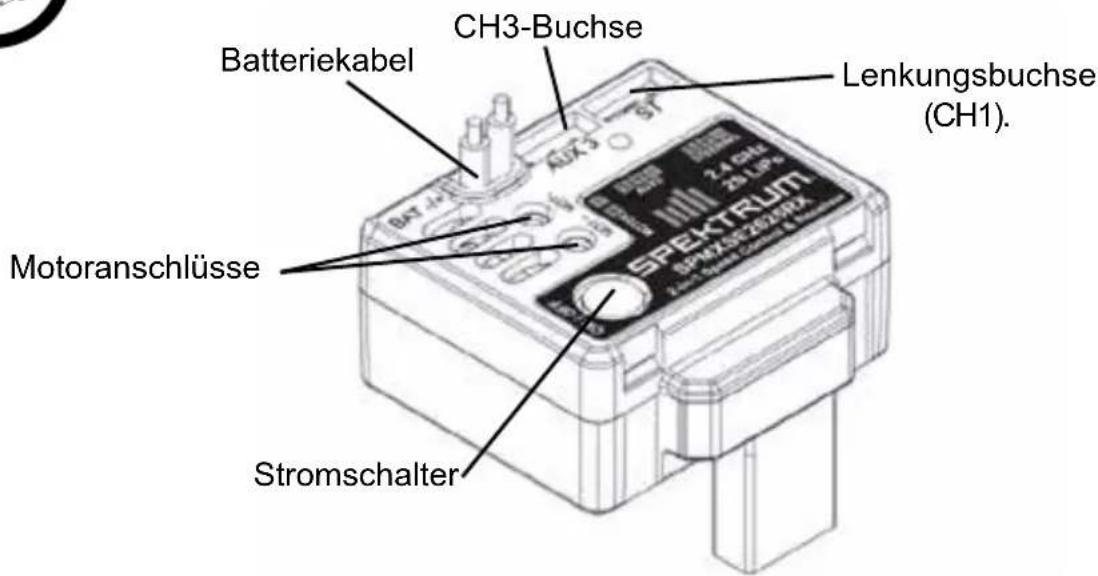

2-IN-1 ESC UND EMPFÄNGEREINHEIT

Reglerspezifikationen

Eingangsspannung 2S LiPo (7.4v) BEC Ausgang 6.0v/3A Max

Gaseinstellung

Bewegen Sie beim Einschalten des Modells nicht den Gashebel, da der ESC automatisch den Gashebel neutral staat.

Temperatursicherung

Für den Fall, dass der Regler eine Temperatur von 110^ für länger als 5 Sekunden erreicht, wird er in den Temperatur-Schutzmodus gehen, was durch ein schelles Blinken der LED angezeigt wird. Nach dem Abkühlen kann der normale Betrieb fortgesetzt werden.

ANLEITUNG ZUR FEHLERBEHEBUNG

Problem und LED-Anzeige	Fehlermodus Mögliche Ursachen Lösung
Motor lαuft nicht. LED blinkt rot mit kurzen Einzelimpulsen.	LVC wurde aktiviert.	Die Batteriespannung liegt unter der LVC-Einstellung.	Überprüfen Sie, ob der Akku aufgeladen ist.
Motor lαuft nicht. LED blinkt grün mit kurzen Einzelimpulsen.	Der Regler befindet sich im ther-mischen Abschalt-modus.	Der ESC nimmt zu viel Last auf.	Schalten Sie den Regler aus und setzen Sieihn abkühlen, bevor Sie den Betrieb wieder aufnehmen. Nehmen Sie Änderungen am Übersetzungsverhältnis vor, um die Belastung des Reglers zu ver-ringern.

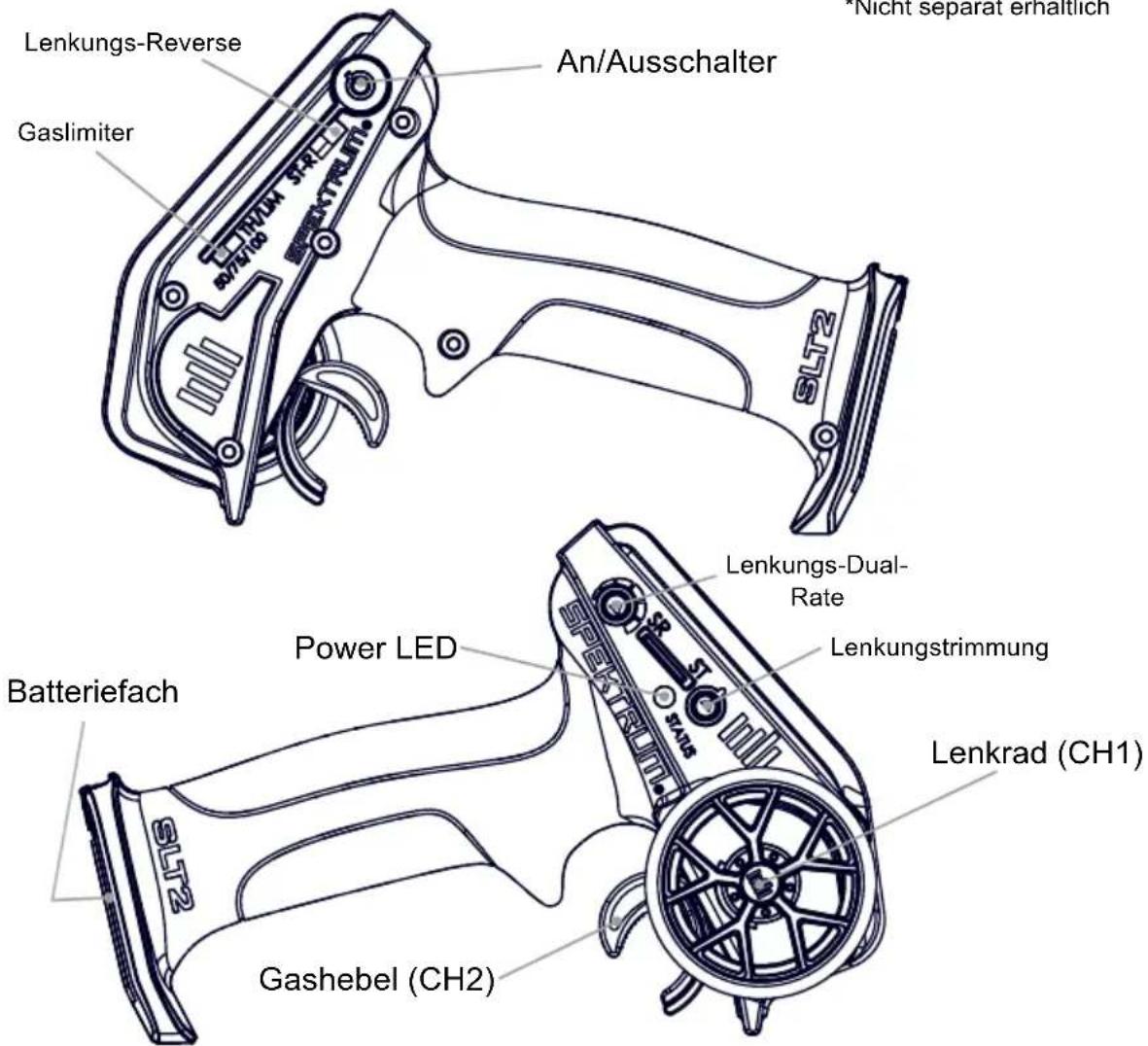

FERNSTEUER

*SLT2 2CH 2.4GHz DIGITAL RADIO SYSTEM

*Nicht separat erhältlich

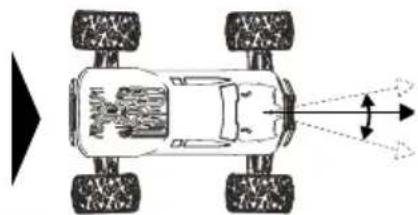

LENKUNGSTRIMMUNG

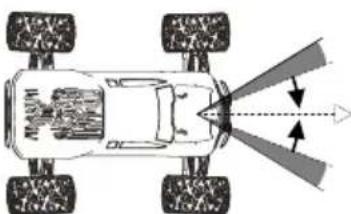

ST RATE

BATTERIE-STATUS

Wenn die Batterie-Status-LED blinkt, mussen die Batterien des Senders erneuert werden.

WERKSEINSTELLUNGEN

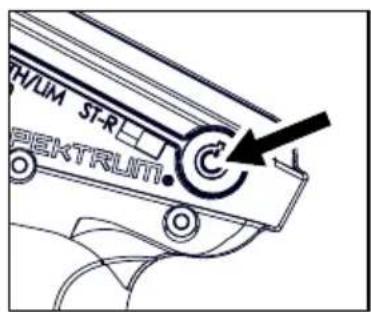

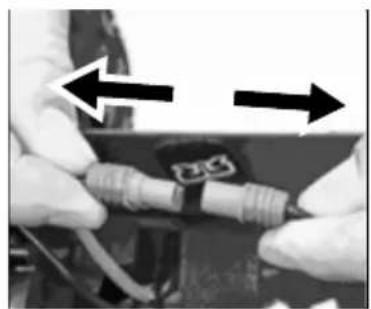

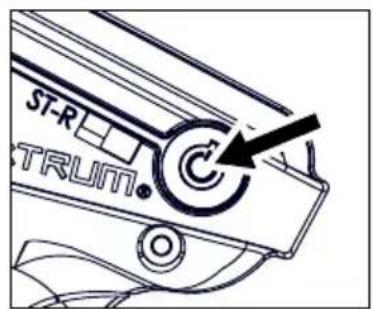

VERBINDEN

Schlieben Sie einen vollständig geladenen Akku an den Regler an.

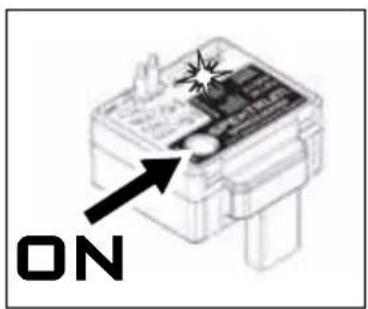

Schalten Sie den Regler ein,
während Sie den Netzschalter 3
Sekunden lang gedrück gehen. Die LED blinkt schnell

Schalten Sie den Sender ein.

Die ESC-Status-LED hört auf zu blinken und leuchtet dauerhaft.

Schalten Sie den Sender aus.

Klemmen Sie die Batterie ab.

EU Konformitätserklärung: Horizon LLC erklärt hiermit, dass these Product konform zu den essentiellen Anforderungen der RED und EMC Direktive ist.

Eine Kopie der Konformitätserklung ist online unter folgender Adresse verfügbar: http://www.horizonhobby.com/content/supportrender-compliance.

ENTSORGUNG IN DER EUROPÄISCHENUNION: Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Es ist die Verantwortung des Benutzers, dass Produkt an einer registrierten Sammelstelle für Elektroschrott abzugehen diese Verfahren stellt safer, dass die Umwelt geschont wird und natürliche Ressourcen nicht über die Gebühr beansprucht werden. Dadurch wird das Wohlergehen der menschlichen Gemeinschaft geschützt. Für weitere Informationen, wo der Elektromüll entsorgt werden kann, konnen Sie Ihr Stadtbüro oder ihren lokalen Entsorger kontaktieren.

Problem Mögliche Ursache Lösung
Fahrzeug bewegt sich nicht	Batterien wurden in der Funkfernsteuerung nicht korrekt eingelegt	Überprüfen Sie die Batterien in der Fernsteuerung und setzen Sie sie ggf. neu ein (siehe Bedienungsanleitung)
	Schwacher oder beschädigter Akku im Fahrzeug	Installieren Sie ein neuen, voll aufgeladenen Akku
	Zerschlissene oder beschädigte Motor- oder ESC Kabel	Überprüfen Sie den Zustand, verbinden Sie Kabel erneut und isolieren Sie sie entsprechend
	ESC wurde durch Überhitzung abgeschaltet	Hallen Sie das Fahrzeug an und geben Sie dem Motor / Einheit die Möglichkeit abzukühlen
	Elektromotor ist beschädigt	Tauschen Sieihn mit einem neuen Motor aus - besuchen Sie ARRMA-RC.com für Ratschläge und die neuesten Upgrades!
	Wasserdichter ESC Regler ist beschädigt	Tauschen Sieihn mit einem neuen Gerät aus - besuchen Sie ARRMA-RC.com für Ratschläge und die neuesten Upgrades!
	Möglicher Schaden beim Getriebe / Antriebssystem	Überprüfen Sie die Bauteile und tauschen Sie sie ggf. Aus - besuchen Sie ARRMA-RC.com für Ratschläge und Hilfestellungen
	Die Spanningsunterbrechnung beim ESC Regler wurde aktiviert um die Batterien zu schützen	Entfernen Sie Batterie, halten Sie sie ggf. abkühlen und laden Sie sie neu
Fahrzeug führt nicht rückwärts	Wasserdichter ESC Regler ist beschädigt	Tauschen Sieihn gegen ein neuen Gerät aus - besuchen Sie ARRMA-RC.com für Ratschläge und die neuesten Upgrades!
Kurze Laufzeit	Akku beschädigt oder nicht vollständig geladen	Überprüfen Sie den Zustand des Akkus, tauschen Sieihn aus oder laden Sieihn vollständig
	Elektromotor verschmutzt oder beschädigt	Säubern Sie den Motor, überprüfen Sie seinen Zustand und/oder tauschen Sieihn aus - besuchen Sie ARRMA-RC.com für weitere Informationen
Schleppende Leistung	Akku beschädigt oder nicht vollständig geladen	Überprüfen Sie den Zustand des Akkus, tauschen Sieihn aus oder laden Sieihn vollständig
	Elektromotor verschmutzt oder beschädigt	Säubern Sie den Motor, überprüfen Sie seinen Zustand und/oder tauschen Sieihn aus - besuchen Sie ARRMA-RC.com für weitere Informationen
	Antriebsstrang verschmutzt oder beschädigt	Säubern Sie den Antriebsstrang, überprüfen Sie seinen Zustand und/oder tauschen Sieihn aus - besuchen Sie ARRMA-RC.com für weitere Informationen
Keine Kontrolle über das Fahrzeug bzw. kurze Reichweite	Die Batterien im Funkerat sind zu schwach oder wurden falsch eingesetzt	Überprüfen Sie die Batterien im Funkerat, tauchen Sie aus oder setzen Sie sie korrekt ein (siehe Bedienungsanleitung)
	Servokabel zur Einheit sind lose oder inkorrekt verbunden	Installieren Sie die Signalrächte zur Einheit erneut
	ARRMA Funkfernsteuerung und Einheit sind nicht korrekt miteinander verbunden	Das Funkerat und Empfänger müssen korrekt miteinander verbunden sein – siehe Bedienungsanleitung
Lenkung / Gashebelnutzung unterbrochen / unregelmässig	Einheit wurde aufgrund Überhitzung ausgeschaltet	Halten Sie das Fahrzeug an und geben Sie dem Motor / Einheit die Möglichkeit abzukühlen
	ARRMA Funkfernsteuerung und Einheit sind nicht korrekt miteinander verbunden	Überprüfen Sie die möglichen Ursachen der Störung und stellen Sie eine erneute Verbindung zwischen Fernsteuerung und Empfänger her (siehe Bedienungsanleitung)
Fahrzeug drifte eigenenständig nach rechts/links	Trimmehel der Lenkung ist nicht korrekt eingestellt	Stellen Sie die Lenkung am Trimmehel korrekt ein (siehe Bedienungsanleitung)
	Beschädigte Lenkaubeile	Überprüfen Sie die Lenkaubeile und tauchen Sie sie ggf. aus – besuchen Sie ARRMA-RC.com für weitere Informationen und Hilfestellungen
	Antriebsstrang verschmutzt oder beschädigt	Säubern Sie den Antriebsstrang, überprüften Sie seinen Zustand und/oder tauchen Sieihn aus – besuchen Sie ARRMA-RC.com für weitere Informationen
Lenkung/Gas Funktionieren verkehrt herum	Überprüfen Sie das die Kabel vom ESC Regler zum Motor korrekt verbunden sind	Verbinden Sie die Kabel in der korrekten Vorgabe (rot zu rot und schwarz zu schwarz). Stellen Sie sicher dass die Verbinder fest sitzen (die Buchsen ggf. mit einer Zange befestigen)
Limitierter Lenk-winkel	Die Doppelenkung an der Funkfernsteuerung ist inkorrekt eingestellt	Stellen Sie die Doppelenkung an der Fernsteuerung korrekt ein (siehe Bedienungsanleitung)
	Beschädigte Lenkaubeile	Überprüfen Sie die Lenkaubeile und tauchen Sie sie ggf. aus – besuchen Sie ARRMA-RC.com für weitere Informationen und Hilfestellungen
Das S040-Lade-gerätlädt den Akku nicht auf	USB-Kabel beschädigt	Überprüfen und ersetzen Sie das USB-Kabel, wenn es beschädigt ist oder an einer bekannten Quelle nicht funktioniert.
	Eingang des USB-Netzadapters schwach/beschädigt	Überprüfen Sie die Spezifikation und ersetzen Sie das USB-Netzteil – Seite 25
	SMART-Akku oder -Ladegerät beschädigt	Durch neue Einheit ersetzen - besuchen spektrumrc.com für Beratung und Upgrades

GUIDE DE DÉMARRAGE RAPIDE

Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Sachgutern führen. Betreiben Sie Ihr RC-Modell nur auf frei den Plätzen und beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch der Fernsteuerung.

Garantiezeitraum

Exkclusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgkaufte Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt erworben wurde. In Deutschland beträgt der Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate nach dem Garantiezeitraum.

Einschrankungen der Garantie

(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht übertragen werden. Der Anspruch des Käufers besteht in der Reparatur oder dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte, die bei einem autorisierten Horizon Handler erworben wurden. Verkäufe an dritte werden von dieser Garantie nicht gedeckt. Garantieansprüche werden nur angenommen, wenn ein gültiger Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese Garantiebestimmungen ohne Ankündigung zu ändern oder modifizieren und widruft dann bestehende Garantiebestimmungen.
(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes, die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten Einsatzzweck des Produktes. Der Käfer allein ist davon verantwortlich, zu prufen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen Einsatzzweck entspricht.
(c) Ansprüche des Käufers Es liegt ausschließlich im Ermessen von Horizon, ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder ausgetauscht wird. Dies sind die exklusiven Ansprüche des Käufers, wenn ein Defekt festgestellt wird. Horizon behält sich vor, alle eingesetzten Komponenten zu prufen, die in den Garantiefall einbezogen werden können. Die Entscheidung zur

Reparatur oder zum

Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des Produktes, falser Einsatz des Produktes,kommenziellen Einsatz oder Modifikationen irgendwelcher Art aus.

Die Garantie schließ Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführten wurden aus. Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind, die gegen geltendes Recht, Gesetze oder Regularien verstoßen haben. Rücksendungen durch den Käufer direkt an Horizon oder eine seiner Landesvertretung bedürfen der Schriftform.

Schadensbeschränkung

Horizon ist nicht für direkte oder indirecte Folgeschäden, Einkommensausfälle oder kommerzielle Verluste, die in irgendem Zusammenhang mit dem Produkt stehen verantwortlich, unabhängig ab ein Anspruch im Zusammenhang mit einem Vertrag, der Garantie oder der ewährleistung erhoben werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen Wert des Produktes hinaus gehen. Horizon hat keinen Einfluss auf den Einbau, die Verwendung oder die Wartung des Produktes oder etwaiger

Produktkombinationen, die vom Käufer gewählt werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten Garantiebestimmungen ohne Einschränkungen und Vorbehalte. Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem Verkauf zurückzugegeben.

Sicherheitshinweise

Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert eineine mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt safer und umsichtig zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erzielungsberechtigten vorgesehen. Die Anleitung enthalt Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zulesen und zu verstehen. Nur so kann der falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden.

Fragen, Hilfe und Reparaturen

Ihr lokaler Fachhändler und die Verkaufstelle konnen eine Garantiebeurteilung ohne Rücksprache mit Horizon nicht durchführten. Dies gilt auch für Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Handler, der sich mit Horizon kurz schließen wird, um eine sachgerechte Entscheidung zu fällen, die Ihnen schnellst möglich hilft.

Wartung und Reparatur

Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an ihren Fachhändler oder direkt an Horizon. Rücksendungen / Reparaturen werden nur mit einer von Horizon vergebenen RMA Nummer bearbeitet. Diese Nummer erhalten Sie oder ihr Fachhändler vom technischen Service. Mehr Informationen dazu erhalten Sie im Serviceportal unter www. Horizonhobby.de oder Telefonisch bei dem technischen Service von Horizon. Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden. Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme keine Verantwortung für den Versand des Produktes übernimmt.itte legen Sie dem Produkt einen Kaufbeleg bei, sowie eine ausfuhrliche Fehlerbeschreibung und eine Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine Telefonnummer für Rückfragen, sowie eine Email Adresse.

Garantie und Reparaturen

Garantianfragen werden nur bearerbeitet, wenn ein Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käfer und das Kaufdatum hervorght. Soltte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.

Kostenpflichtige Reparaturen

Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen Kostenvoranschlag, den wir Ihr hem Handler übermitteltn. Die Reparatur wird erst vorgenommen, wenn wir die Freigabe des Handlers erhalten. Der Preis für die Reparatur ist bei Ihr hem Handler zu entrichten. Bei kostenpflichtigen Reparaturen werden mindestens 30 Minuten Werkstattzeit und die Rückversandkosten in Rechnung gestellt. Sollen wir nach 90 Tagen keine Einverstandniserklung zur Reparatur vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder anderweitig zu verwerten.

ACKTUNG: Kostenpflichtige Reparaturen nehmen wir nur für Elektronik und Motoren vor. Mechanische Reparaturen, besonders bei Hubschraubern und RC-Cars sind extrem aufwendig und müssen deshalb vom Käfer selbst vorgenommen werden.
