| Produkttyp | Wasserpumpe mit Druckkessel (Hauswasserwerk) |
| Marke | Parkside |
| Modell | PHWW 1300 B1 / LDLGP1300 |
| Gewicht | 14,8 kg |
| Stromversorgung | 230 V ~ 50 Hz |
| Nennleistung | 1300 W |
| Max. Fördermenge | 5000 L/h |
| Max. Förderhöhe | 50 m |
| Max. Saughöhe | 8 m |
| Max. Wassertemperatur | 35 °C |
| Behältervolumen | 24 L |
| Betriebsdruck | 1,5 - 3 bar |
| Max. Druck | 4,5 bar |
| Anschluss Saug- und Druckseite | 1" (30,3 mm) |
| Min. Saugschlauchdurchmesser | 1" (30,3 mm) |
| Min. Druckschlauchdurchmesser | 20 mm (3/4") |
| Kabellänge | 2 m |
| Schutzart | IPX4 (spritzwassergeschützt) |
| Schalldruckpegel | 70,57 dB(A) |
| Schallleistungspegel | 83,73 dB(A) |
| Hauptfunktionen | Automatische Druckregelung, integrierter Überhitzungsschutz, Rückschlagventil, integrierter Vorfilter, automatisches Ein-/Ausschalten |
| Wartung und Reinigung | Integrierten Filter regelmäßig reinigen, Tankdruck alle 6 Monate prüfen, bei Frostgefahr entleeren |
| Sicherheit | Überhitzungsschutz, muss geerdet werden, Fehlerstromschutzschalter 30 mA verwenden |
| Ersatzteile und Reparatur | Reparaturen nur durch qualifizierten Elektriker; Original-Ersatzteile erhältlich |
| Allgemeine Informationen | 3 Jahre Garantie, Innenraumnutzung, klares oder leicht verschmutztes Wasser (Partikel < 1 mm), nicht für Trinkwasser geeignet |
Häufig gestellte Fragen - PHWW 1300 B1 PARKSIDE
Benutzerfragen zu PHWW 1300 B1 PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wasserpumpe kostenlos im PDF-Format! Finden Sie Ihr Handbuch PHWW 1300 B1 - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PHWW 1300 B1 von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG PHWW 1300 B1 PARKSIDE
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
IAN 373931_2104
BE NL
FR BE
Klappen Sie vor dem Lesen die Seite mit der Abbildung aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 29
EN62233: 2008
EN ISO12100: 2010
EN55014-1: 2017 + A11
EN55014-2: 2015
EN IEC61000-3-2: 2019
- Technische gegevens
LWA gemeten: 84 dB(A)
EN60335-2-41: 2003 + A1 + A2
EN62233: 2008
EN ISO12100: 2010
EN55014-1: 2017 + A11
EN55014-2: 2015
EN IEC61000-3-2: 2019
Legende der verwendeten Piktogramme......Seite 30
Einleitung......Seite 30
Bestimmungsgemäße Verwendung......Seite 30
Teilebeschreibung......Seite 31
Lieferumfang......Seite 31
Sicherheit......Seite 31
Sicherheitshinweise......Seite 31
Sicherheitsbestimmungen......Seite 32
Installation/Einrichtung......Seite 32
Inbetriebnahme......Seite 34
Reinigung und Wartung......Seite 34
Reinigung......Seite 34
Wartung......Seite 35
Lagerung......Seite 35
Technische Daten ...... Seite 35
Fehlerbehebung......Seite 36
Entsorgung......Seite 37
Garantie und Service......Seite 37
Abwicklung im Garantiefall....Seite 38
Service......Seite 38
Reparatur-Service......Seite 39
Konformitätserklärung......Seite 40

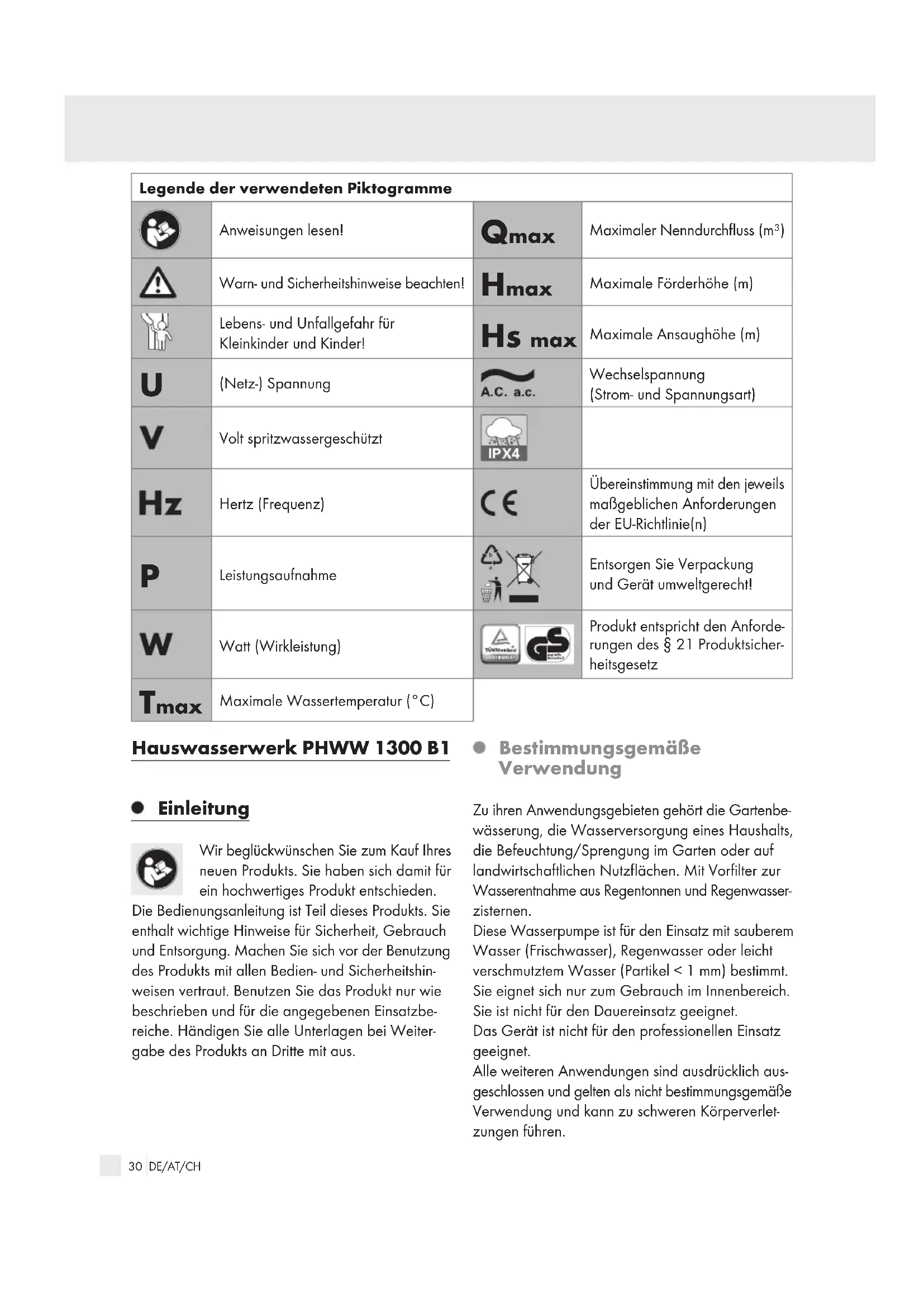

| Legende der verwendeten Piktogramme | |||
 | Anweisungen lesen! | Qmax | Maximaler Nenndurchfluss (m3) |
 | Warn- und Sicherheitshinweise beachten! | Hmax | Maximale Förderhöhe (m) |
 | Lebens- und Unfallgefahr für Kleinkinder und Kinder! | Hs max | Maximale Ansaughöhe (m) |
 | (Netz-) Spannung | A.C. a.c. | Wechselspannung (Strom- und Spannungsart) |
 | Volt spritzwassergeschützt | ||
 | Hertz (Frequenz) | CE | Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU-Richtlinie(n) |
 | Leistungsaufnahme | Entsorgen Sie Verpackung und Gerät umweltgerecht! | |
 | Watt (Wirkleistung) | Produkt entspricht den Anforderungen des § 21 Produktsicherheitsgesetz | |
| [X07D] | Maximale Wassertemperatur (°C) | ||
Hauswasserwerk PHWW 1300 B1
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden.
Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäße Verwendung
Zu ihren Anwendungsgebieten gehört die Gartenbewässerung, die Wasserversorgung eines Haushalts, die Befeuchtung/Sprengung im Garten oder auf landwirtschaftlichen Nutzflächen. Mit Vorfilter zur Wasserentnahme aus Regentonnen und Regenwasserzisternen.
Diese Wasserpumpe ist für den Einsatz mit sauberem Wasser (Frischwasser), Regenwasser oder leicht verschmutztem Wasser (Partikel < 1 mm) bestimmt. Sie eignet sich nur zum Gebrauch im Innenbereich. Sie ist nicht für den Dauereinsatz geeignet.
Das Gerät ist nicht für den professionellen Einsatz geeignet.
Alle weiteren Anwendungen sind ausdrücklich ausgeschlossen und gelten als nicht bestimmungsgemäße Verwendung und kann zu schweren Körperverletzungen führen.
Der Hersteller oder Händler übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch nicht bestimmungsgemäße oder falsche Verwendung entstanden sind.
WARNING!
Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.
Diese Bedienungsanleitung kann als pdf von unserer Website heruntergeladen werden.

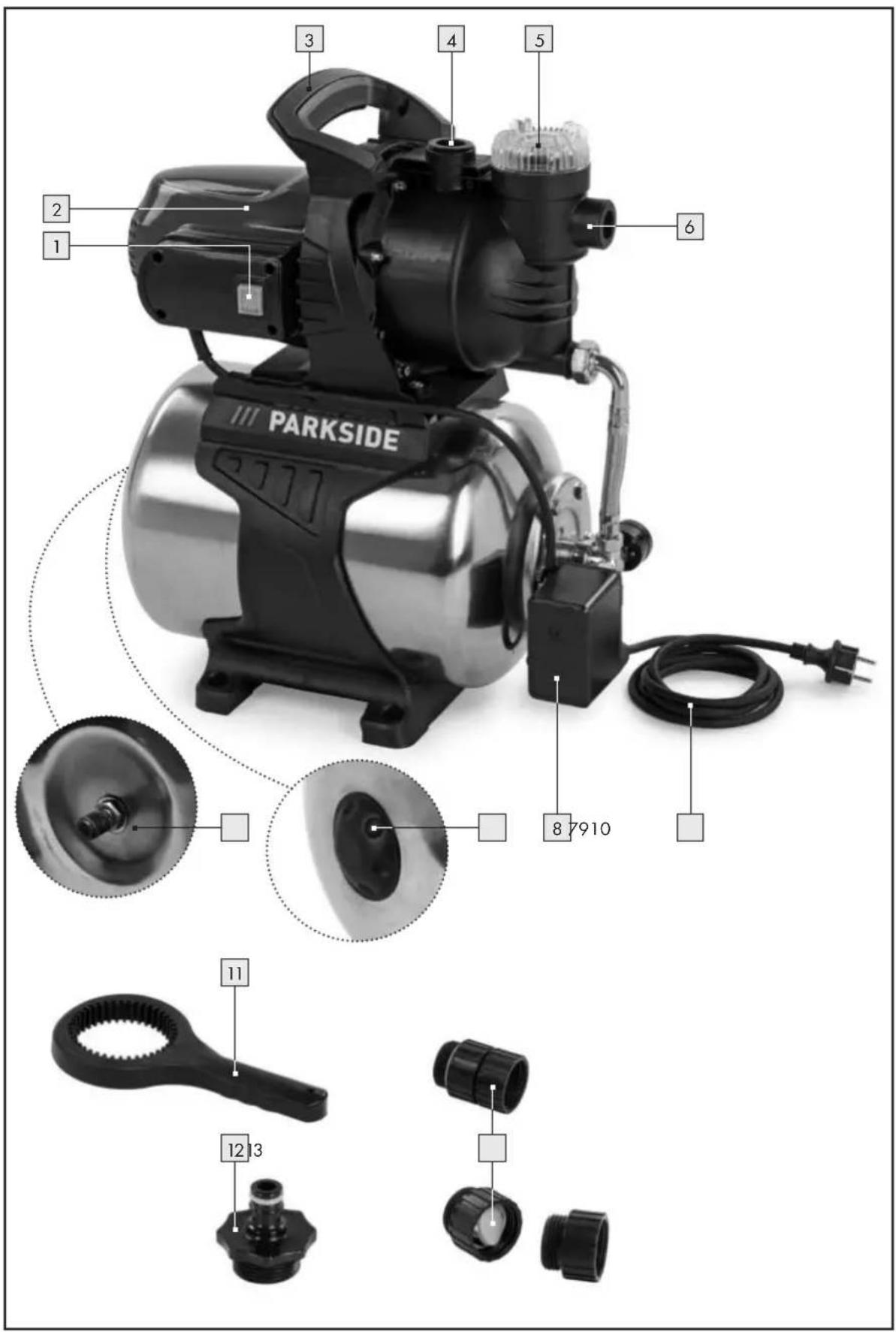

- Teilebeschreibung (siehe Abb.)
1 EIN-/AUS-Schalter
2 Motorgehäuse
3 Tragegriff
4 Wasserauslass
5 Filterdeckel
6 Sauganschluss/Wassereingang
7 Netzkabel mit Stecker
8 Druckschalter
9 Abdeckung Tankaufblasventil
10 Tankaufblasventil (Schrader-Ventil)
11 Schlüssel für Filterdeckel 5
12 Druckleitungsadapter
13 Rückschlagventil
Lieferumfang
WARNING! ERSTICKUNGSGEFAHR!
Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen!
Entfernen Sie sowohl das Verpackungsmaterial als auch die Verpackungs-/und Transportsicherungen (falls vorhanden).
Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht.
1 Wasserpumpe mit 2 m Netzkabel
1 Schlüssel für Filterdeckel 11
1 Druckleitungsadapter 12
1 Rückschlagventil 13
1 Gebrauchsanleitung
Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.
- Sicherheit
Sicherheitshinweise
VOR GEBRAUCH BITTE DIE BEDIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG SORGFÄLTIG AUFBEWAHREN! HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTES AN DRITTE EBENFALLS MIT AUS!
⚠️ WARNING! UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
■ Kinder dürfen nicht mit dem Gerät spielen.
■ eiRigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Der Betreiber des Geräts ist für alle Dritten im Arbeitsbereich verantwortlich.
Sie sind für die Sicherheit im Arbeitsbereich verantwortlich.
Ergreifen Sie die erforderlichen Maßnahmen, um sicherzustellen, dass Kinder von diesem Gerät fernbleiben.
Vor dem Erstgebrauch des Geräts muss das Vorhandensein der notwendigen elektrischen Schutzvorrichtungen von einem Elektrofachmann überprüft werden.
Die Netzspannung muss mit der auf dem Typenschild angegebenen Spannung übereinstimmen.
■ Vermeiden Sie, dass die Pumpe einem direkten ■ Wasserstrahl ausgesetzt wird.
Diese Wasserpumpe hat keinen Spritzschutz und darf nur in trockener Umgebung aufgestellt werden. Die Wasserpumpe darf nicht im Regen oder in einer feuchten Umgebung aufgestellt bzw. betrieben werden.
Diese Wasserpumpe darf nicht mit feuergefährlichen oder schädlichen Flüssigkeiten betrieben werden.
Das Trockenlaufen der Wasserpumpe muss vermieden werden.
Die Pumpe darf nicht trocken laufen; dies kann zu irreparablen Schäden führen.
- Betreiben Sie die Pumpe niemals mit voll geschlossener Ansaugleitung.
Diese Wasserpumpe darf nicht für längere Zeit Verunreinigungen, wie Sand, Steinen, klebrigen Substanzen etc. in der Pumpflüssigkeit ausgesetzt werden. Da die Pumpflüssigkeiten korrosive chemische Substanzen enthalten können, ist es von besonderer Wichtigkeit, deren Einwirkung auf das Material des Pumpenkörpers zu verhindern. Diese Pumpe ist nicht für den Transport von Trinkwasser geeignet.
Die Pumpe darf nicht verwendet werden, wenn sich Personen im abzupumpenden Gewässer befinden.
Verschmutzung der Flüssigkeit könnte durch Ausfließen von Schmiermitteln auftreten.
- Sicherheitsbestimmungen
Die Stromversorgung muss mit den auf dem Produkt angegebenen Spezifikationen übereinstimmen. Falls nötig, fragen Sie Ihr Energieversorgungsunternehmen nach den erforderlichen Anschlussbedingungen. Wenn Pumpe und Netzkabel den Bedingungen nicht entsprechen, dürfen Sie die Pumpe nicht anschließen!
■ Heben, transportieren oder befestigen Sie die Pumpe niemals an ihrem Netzkabel.
■ Entfernen Sie niemals den Stecker, und verkürzen Sie das Kabel nicht. Falls Sie dies doch tun,
verlieren Sie alle Garantieansprüche. Halten Sie die Anschlüsse (Stecker und Steckdose) trocken.
Die Pumpe ist für den Gebrauch in Swimming-Pools, Teichen, Bädern und bei anderen Umständen nicht geeignet, in denen Personen mit dem Wasser in Berührung kommen können, und sie darf daher für solche Zwecke nicht verwendet werden.
Die Pumpe ist zum Pumpen von Wasser mit einer Temperatur von 4 °C (Min.) und 35 °C (Max.) ausgelegt.
Die Pumpe darf nicht trocken laufen; dies kann zu irreparablen Schäden führen.
Bei Anschluss der Pumpe an das Wassernetz ist ein zusätzlicher Rückflussverhinderer (Rückschlagventil) zu installieren, um das Zurückfließen von Nichttrinkwasser in das Wassernetz zu verhindern.
● Installation/Einrichtung
Vor der Inbetriebnahme muss die Wasserpumpe aus Sicherheitsgründen daraufhin untersucht werden, ob das Netzkabel oder der Netzstecker Beschädigungen aufweisen. Es ist streng verboten, eine beschädigte Pumpe in Betrieb zu nehmen.
■ Stellen Sie die Pumpe auf einem festen, ebenen Untergrund auf.
Während der Installation der Wasserpumpe muss die Stromversorgung unterbrochen sein.
■ Die Installation des Geräts muss unter trockenen und gut belüfteten Bedingungen, sowie bei einer Temperatur von unter 40 °C erfolgen.
Wenn zu viel Pumpwasser durch eigenes Verschulden das zu bewässernde Areal überflutet, können Sie eine Reihe von Schutzmaßnahmen treffen (z. B. die Installation einer Vorrichtung zur Beseitigung des Wassers, eine Alarmvorrichtung, eine Reservepumpe, ein Wasserbehälter etc.). In jedem Fall ist der Hersteller für dadurch verursachte Schäden und Verluste nicht verantwortlich.
ACHTUNG!
Die Pumpe muss vor Frost geschützt werden und darf nicht einfrieren.
Verunreinigungen im Pumpwasser können zum schnellen Verschleiß der Pumpe führen und ihre effektive Leistung verringern. Die Installation eines Filters ist daher erforderlich.
Elektrischer Anschluss
Der für die Installation verantwortliche Elektriker muss sich davon überzeugen, dass die elektrischen Anschlüsse, einschließlich des Erdungskontakts, dem Standard entsprechen.
Das Hauswasserwerk sollte über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Auslösestrom von höchstens 30 mA versorgt werden.
Eingebauter Sicherheitsschalter
Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich die Pumpe selbständig wieder ein.
Erdung
Die Pumpe muss gut geerdet sein. Durch einen Kurzschluss werden die entsprechenden Artikel der Garantievereinbarung ungültig. Wenn es nötig ist, das Originalkabel zu verlängern, muss ein Kabel mit dem gleichen Querschnitt verwendet werden.
Ansaugschlauch
Die Pumpe ist keine selbstansaugende Pumpe. Um zu verhindern, dass das angesaugte Wasser bei Stillstand der Pumpe aus dem Saugschlauch abläuft, ist ein Rückschlagventil in der Saugleitung erforderlich.
Dies kann erreicht werden durch:
- Montage des dieser Pumpe beiliegenden Rückschlagventils 13 am Sauganschluss/Wasserzulauf 6 und anschließend einen Saugschlauch, ODER - Mit einem vorgefertigten Ansaugschlauch, wie im Folgenden beschrieben ausgerüstet:
1. vorinstalliertes Rückschlagventil mit Filter:
Damit stellen Sie sicher, dass nach dem Ausschalten der Pumpe der Schlauch und die Pumpe nicht trocken laufen. Dieser Teil des Schlauches wird in die abzupumpende Wasserquelle eingehängt und hält das gepumpte Wasser zurück.
2. Schlauchanschluss mit Kupplungsmutter:
Dieses Schlauchende wird mit dem Sauganschluss/Wassereingang 6 verbunden.
3. Saugschlauch:
mind. 34 " Kunststoffschlauch mit Spiralversteifung.
Bevor Sie den Schlauch mit der Pumpe verbinden, sollten Sie diesen am besten mit Wasser füllen. Bei Verwendung des mitgelieferten Rückschlagventils muss der Saugschlauch (ohne Filter und Rückschlagventil) zuerst an das eingebaute Rückschlagventil angeschlossen werden, dann mit Wasser befüllt (Luftblasen vermeiden) und dann in die Wasserquelle legen, ohne Wasser entweichen zu lassen.
HINWEIS: Wenn Sie einen vorgefertigten Saugschlauch verwenden, wird empfohlen, das mitgelieferte Rückschlagventil nicht zu installieren, um einen Verlust der Saugkraft zu vermeiden.
Druckschlauch
Der Druckschlauch transportiert das Wasser von der Pumpe zu dem Ort, an dem es benötigt wird (z. B. Wasserhahn usw.). Um den Reibungsverlust durch den Wasserdruck zu minimieren, empfehlen wir die Verwendung eines Druckschlauchs mit einem Mindestdurchmesser von 20 mm (3/4").
Drucksteuerung (Druckschalter)
Die Pumpe ist mit einem Druckschalter 8 ausgestattet. Wenn der EIN/AUS-Schalter 1 in der Position EIN steht, schaltet er die Pumpe automatisch EIN wenn der Druck im Tank auf +/- 1,5 bar sinkt. Es schaltet die Pumpe automatisch wieder AUS, wenn der Druck im Tank +/- 3 bar erreicht.
Gegendruck im Tank
☐ Für einen guten Betrieb sollte der Gegendruck im Tank (Luftseite) 1,5 bis 1,8 bar betragen.
☐ Um den Druck zu prüfen (wenn die Pumpe bereits in Betrieb war):
☐ Schalten Sie die Pumpe mit dem EIN/AUS-Schalter 1 aus.
☐ Lassen Sie den Ausgangswasserdruck ab, indem Sie eine Wasserleitung öffnen, die an die Ausgangsleitung der Pumpe angeschlossen ist. Wenn das Wasser nicht mehr läuft, ist das System
drucklos. (Der auf dem Manometer angezeigte Druck zeigt +/- 0 bar an).
☐ Entfernen Sie die Abdeckung des Tankaufblasventils 9, um an das Schrader-Ventil des Tankaufblasventils 10 zu gelangen.
□ Verwenden Sie einen Luftkompressor mit Reifenfüller oder eine Pumpe mit Manometer, um den Gegendruck zu prüfen und ggf. den Druck auf 1,5 bis 1,8 bar zu erhöhen.
□ Bringen Sie die Abdeckung des Tankaufblasventils 9 wieder an.
☐ Schalten Sie die Pumpe mit dem EIN/AUS-Schalter 1 wieder EIN.
□ Wasserhahn wieder schließen.
HINWEIS: Es wird empfohlen, den Druck alle 6 Monate zu überprüfen.
- Inbetriebnahme
□ Füllen Sie den Saugschlauch mit Wasser.
□ Befestigen Sie ihn am Sauganschluss/Wassereingang 6.
Anschließend müssen Sie das Pumpengehäuse durch die Öffnung des integrierten Filters mit Wasser füllen und wieder gut verschließen. Verwenden Sie zum Öffnen und Schließen des Filterdeckels 5 den mitgelieferten Schlüssel 11.
☐ Schrauben Sie den mitgelieferten Druckleitungsadapter 12 an den Anschluss des Wasserauslass 4 auf der Oberseite des Pumpengehäuses an.
☐ Schließen Sie einen Druckschlauch an den Druckleitungsadapter 12 an.
☐ Schließen Sie das Netzkabel mit Stecker 7 an eine geerdete Steckdose mit 230 V, 50 Hz und einer Sicherung mit mindestens 10 A an.
□ Wenn sowohl das Pumpengehäuse als auch der Schlauch mit Wasser gefüllt sind, können Sie die Pumpe mit dem EIN-/AUS-Schalter 1 anschalten.
□ Nach dem Einschalten des Motors leuchtet die Kontrolllampe im Schalter.
☐ Die Pumpe beginnt nun sofort damit, Wasser zu pumpen. Der Drucktank gefüllt, wodurch es einige Sekunden dauert, bis Wasser aus dem angeschlossenen Schlauch oder der angeschlossenen Rohrleitung (Haushalt, Wasserhahn) kommt.
Vorpumpen – Erstgebrauch
☐ Wenn die Gartenpumpe in Betrieb ist, muss der Wasserauslass (z. B. der Hahn oder die Sprinkleranlage) offen sein, um die Luft aus dem Schlauch entweichen lassen zu können. Wenn der Wasserauslass geschlossen ist, kann die Pumpe nach einer Betriebszeit von mehr als 5 Minuten durch Überhitzung beschädigt werden.
☐ Wenn der Wasserdruck im Tank +/- 3,0 bar erreicht wird die Pumpe anschließend wieder abgestellt und bleibt Wasser im Pumpengehäuse und im Schlauch/Rohrleitung zurück. Wenn die Pumpe das nächste Mal eingeschaltet wird, pumpt sie sofort Wasser.
ACHTUNG!
Wenn das Rückschlagventil nicht angebracht wurde oder wenn Ventil und Schlauch nicht richtig verbunden sind (Schlauchklemme!), kann die Pumpe wieder trocken laufen und muss neu gefüllt werden, damit sie richtig funktioniert.
- Reinigung und Wartung
⚠️ WARNUNG! Vor allen Reinigungs- und/oder Wartungsarbeiten muss die Pumpe von der Stromversorgung getrennt werden.
Reinigung
□ Unter normalen Bedingungen ist die Wasserpumpe wartungsfrei.
☐ Die Pumpe darf aber Regen nicht ausgesetzt werden, und sie darf nicht an einem feuchten Ort, in schmutziger Umgebung oder bei Frosttemperaturen aufgestellt sein.
Das Einfrieren, Trockenlaufen oder die Blockierung durch Verunreinigungen muss vermieden werden.
□ Verwenden Sie nie Lösungsmittel wie Benzin, Alkohol, Ammoniakwasser usw. Diese Lösungsmittel könnten die Kunststoffteile beschädigen.
Wartung
□ Warten Sie Ihre Pumpe regelmäßig und halten Sie den Luftdruck im Tank bei 1,5–1,8 bar (siehe Abschnitt „Gegendruck im Tank“)
☐ Bei Verstopfung der Pumpe schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saugschlauch ab. Öffnen Sie die Wasserleitung und schalten Sie die Pumpe mehrmals für ca. 2 Sekunden ein. Auf diese Weise können die meisten Verstopfungen beseitigt werden.
☐ Bei einem Ausfall der Pumpe dürfen Reparaturarbeiten nur von einem Elektrofachmann durchgeführt werden.
□ Verwenden Sie nur Originalersatzteile.
□ Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
Lagerung
□ Bei Frostgefahr muss die Pumpe vollkommen entleert werden.
☐ Vor längerem Nichtgebrauch oder Überwinteung: die Pumpe gründlich mit Wasser durchspülen, komplett entleeren und trocknen lassen.
Nach längeren Stillstandzeiten durch kurzes Ein- und Ausschalten der Pumpe prüfen, ob sich der Rotor einwandfrei dreht.
- Technische Daten
| Modell LDLGP1300 | |
| Artikel Nummer PHWW 1300 B1 | |
| Nennspannung 230V~/50 Hz | |
| Leistungsaufnahme 1300 W | |
| Max. Pumpenkapazität 5000l/Stunde | |
| Max. Förderhöhe 50 m | |
| Max. Ansaughöhe 8 m | |
| Max. Wassertemperatur 35 °C | |
| Modell LDLGP1300 | |
| Max. Durchmesser Ansaugschlauch | 1" (30,3 mm) |
| Ansaug- und Ausgangsanschluss | 1" (30,3 mm) |
| Min. Durchmesser Druckschlauch | 20 mm ( ^3/_4 ") |
| Länge Netzkabel | 2 m |
| Kabeltyp | H07RNF 3G 1,0 mm^2 |
| Nenndruck | 0,15-0,3 MPa (1,5-3 bar) |
| Max. Druck | 0,45 MPa (4,5 bar) |
| IP-Klasse | IPX4 |
| Gewicht | 14,8 kg |
| Geeignet für | Sauberes/leicht verschmutztes Wasser (Partikel < 1 mm) |
| Inhalt Drucktank | 24 l |
| Material Pumpengehäuse/Drucktank | PP/Edelstahl |
Geräuschinformation
Geräuschemission gemessen gemäß
Schalldruckpegel LpA = 70,57 dB(A)
Schallleistungspegel LWA = 83,73 dB(A)
WARNING! GESUNDHEITSGEFAHR!
Das Geräusch am Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich (geeigneten Gehörschutz tragen).
- Fehlerbehebung
| Problem Mögliche Ursache Lösung | ||
| Der Elektromotor läuft, aber die Pumpe saugt kein Wasser an. | Der Pumpenkörper wird nach dem Start der Pumpe nicht mit Wasser gefüllt. | Füllen Sie die Pumpe mit Wasser. |
| Das Ansaugschlauch ist nicht fest genug angebracht, oder er ist undicht. | Überprüfen Sie die Dichtigkeit der verwendeten Teile und Komponenten der Pumpe, z. B. den Anschluss des Ansaugschlauchs, den Anschluss des Druckschlauchs, den Klemmring, den Ansaugschlauch selbst etc., und den Versiegelungsstreifen aus Teflon oder Hanfseil. Die Pumpe kann nur bei absolut dicht versiegelten Anschlüssen arbeiten. | |
| Das Filtersieb des Rückschlagventils des Ansaugschlauches und/oder das eingebaute Filtersieb ist blockiert. | Reinigen Sie das Filtersieb des Rückschlagventils des Ansaugschlauches und/oder des eingebaute Filtersieb. | |
| Die Luft kann nicht aus dem Druckschlauch entweichen, weil der Wasserauslass 4 geschlossen ist. | Öffnen Sie den Wasserauslass 4 (z. B. den Wasserhahn, die Sprinklerdüse etc.), wenn die Pumpe zu arbeiten beginnt. | |
| Die Wartezeit entspricht nicht den Bestimmungen. | Füllen Sie den gesamten Ansaugschlauch mit Wasser, oder überprüfen Sie ihn erneut mindestens 5 Minuten nach dem Start der Pumpe. | |
| Zu große Ansaughöhe (über 8 m). | Die Ansaughöhe kleiner wählen. | |
| Das Rückschlagventil saugt kein Wasser an. | Überprüfen Sie den Wasserstand des Wasserbehälters. Falls möglich, verlängern Sie den Ansaugschlauch. | |
| Der Elektromotor läuft nicht. Keine Stromversorgung. Überprüfen Sie die Stromversorgung. | ||
| Unzureichender Wasserausfluss. Zu große Ansaughöhe (über 8 m). | Die Ansaughöhe kleiner wählen. | |
| Problem Mögliche Ursache Lösung | ||
| Unzureichender Wasserausfluss. Das | Filtersieb des Rückschlagventils des Ansaugschlauches und/oder das eingebaute Filtersieb ist blockiert. | Reinigen Sie das Filtersieb des Rückschlagventils des Ansaugschlauches und/oder des eingebaute Filtersieb. |
| Der Ansaugwasserspiegel ist zu niedrig. | Das Rückschlagventil tiefer ins Wasser tauchen. | |
| Verunreinigungen reduzieren die effektive Leistung der Pumpe. | Reinigen Sie das Gehäuse der Pumpe, den Ansaugschlauch und den Auslass-Druckschlauch mit Druckwasser. | |
| Der Sicherheitsschalter (Temperaturwächter) schaltet die Pumpe nicht ab. | Überlastung des Elektromotors durch Reibung durch in den Motor eindringende Verunreinigungen. | Spülen Sie das Pumpengehäuse mit einem Hochdruckwassergerät. |
| Häufiges An- und Ausschalten des Druckschalters 8 (bei Verwendung für die Haushalts-Wasserversorgung). | Bruch der Gummiverkleidung im Drucktank. | Gummiverkleidung (Balg) oder Tank durch Kundendienst austauschen lassen. |
| Kein oder zu niedriger Luftdruck im Tank. | füllen Sie den Tank (erneut) mit Luft (1,5–1,8 Bar) (siehe Abschnitt „Gegendruck im Tank“) | |
Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.
Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe.
Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
(Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen) Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Die Altteile des Geräts dürfen nicht in den normalen Hausmüll gegeben werden, sondern Sie müssen diese in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertrags-händler über das Recycling.
● Garantie und Service
Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mangeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort noch dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Messer) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus.
• Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 373931_2104) als Nachweis für den Kauf bereit.
Die Artikelnummer entnehmen Sie bitte dem Typenschild einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Ruck- oder Unterseite des Produkts.
Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.
Service
DE ServiceDeutschland
Tel.: 00800 80040044
E-Mail: administration@mynetsend.de
AT ServiceÖsterreich
Tel.: 00800 80040044
E-Mail: administration@mynetsend.de
CHServiceSchweiz
Tel.: 00800 80040044
E-Mail: administration@mynetsend.de
Reparatur-Service
⚠️ ACHTUNG! Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.
Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-
Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
Nicht angenommen werden unfrei, per Sperrgut, Express oder mit sonstiger Sonderfracht eingeschickte Geräte.
Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.
VARO - Vic Van Rompuy N.V.
Konformitätserklärung €
Hiermit erklären wir, VARO–Vic Van Rompuy N.V., Joseph Van Instraat 9, 2500 Lier, BELGIEN, in alleiniger Verantwortung, dass das nachfolgend bezeichnete Gerät
Bezeichnung des Geräts: Hauswasserwerk 1300 W mit 24 l Tank
Marke: / / / PARKSIDE
Modell-Nr.: LDLGP1300
den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit.
EU-Richtlinien
(einschließlich ihrer etwaigen Änderungen,
bis zum Datum der Unterschrift)
2011/65/EU-(EU)2015/863
2006/42/EC
2014/30/EU
2000/14/EC-2005/88/EC
Anhang V
LWA gemessen: 84 dB(A)
LWA max. garantiert: 85 dB(A)
TÜV Rheinland/CCIC (Ningbo) Co., Ltd.
Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Harmonisierte EU-Normen
(einschließlich ihrer etwaigen Änderungen,
bis zum Datum der Unterschrift)
EN60335-1: 2012 + A11 + A13 + A1 + A14 + A2 EN55014-2: 2015
EN60335-2-41: 2003 + A1 + A2 EN IEC61000-3-2: 2019
EN62233: 2008 EN61000-3-3: 2013 + A1
EN ISO12100: 2010 EN IEC63000:2018
EN55014-1: 2017 + A11
Halter der technischen Dokumentation
Philippe Vankerkhove
VARO-Vic. Van Rompuy N.V.
Der Unterzeichner handelt im Namen der Geschäftsleitung des Unternehmens
Mertens Ludo
Ludo Mertens
Zertifizierungsmanager
Datum: 17/11/2021, Lier-Belgien
VARO - Vic Van Rompuy N.V.
Informationen: 11/2021 - Ident.-No.:
PHWW1300B1112021-BE/NL
IAN 373931_2104
