Produkttyp	Plasmaschneider / Schweißgerät
Marke	Scheppach
Modell	PLC40 SE
Stromversorgung	230 V ~ / 50 Hz
Schneidstrom	15 - 40 A
Leistungsaufnahme im Leerlauf	20 W
Wirkungsgrad	82,5 %
Einschaltdauer	35 % bei 40 A (25 °C) / 20 % bei 40 A (40 °C)
Arbeitsdruck	4 - 4,5 bar
Schneidkapazität	0,1 - 12 mm (je nach Material)
Kompatible Materialien	Kupfer (1-4 mm), Edelstahl (1-8 mm), Aluminium (1-8 mm), Eisen (1-10 mm), Stahl (1-12 mm)
Abmessungen (L × B × H)	375 × 169 × 250 mm
Gewicht	6 kg
Isolationsklasse	H
Hauptfunktionen	Plasmaschneiden mit Druckluft, Kontakt- und Abstandmodus, Perforieren
Wartung und Reinigung	Regelmäßige Reinigung mit Luft oder Bürste; Austausch der Verschleißteile (Elektrode, Diffusor, Düse)
Sicherheit	Überhitzungsschutz (automatische Abschaltung), Fehlerstromschutzschalter empfohlen, Erdung obligatorisch
Ersatzteile und Reparierbarkeit	Verschleißteile: Elektrode, Diffusor, Düse, Keramikkappe. Reparaturen durch qualifizierten Elektriker.

Häufig gestellte Fragen - PLC40 SE SCHEPPACH

Welche Art von Gas wird zum Plasmaschneiden verwendet?

Dieses Gerät ist für die Verwendung von gefilterter und regulierter Druckluft als Plasmagas ausgelegt. Der Druck muss zwischen 4 und 4,5 bar eingestellt werden.

Wie stelle ich den Schneidstrom ein?

Verwenden Sie den Stromregler (12) am Gerät. Erhöhen Sie den Strom, wenn der Lichtbogen unterbrochen wird; verringern Sie ihn, wenn die Elektrode zu oft brennt.

Wie lange ist die maximale Nutzungsdauer vor einer Pause?

Die Einschaltdauer beträgt 35 % bei 40 A (25 °C) und 20 % bei 40 A (40 °C). In 10 Minuten können Sie beispielsweise 2 Minuten schneiden und dann 8 Minuten abkühlen lassen.

Wie ersetze ich die Elektrode und die Düse?

Schrauben Sie zuerst die Keramikkappe (15) ab, ersetzen Sie dann die Elektrode (18), wenn ihr zentraler Krater tiefer als 1,5 mm ist, und die Düse (16), wenn die Öffnung erweitert oder beschädigt ist.

Was tun, wenn die Überhitzungsanzeige leuchtet?

Die Anzeige zeigt an, dass der Überhitzungsschutz aktiviert wurde. Lassen Sie das Gerät einige Minuten abkühlen; der interne Lüfter beschleunigt die Kühlung.

Kann das Gerät im Regen oder in feuchter Umgebung verwendet werden?

Nein, das Gerät darf niemals im Regen, Schnee oder in feuchter Umgebung verwendet werden. Stromschlag- und Beschädigungsgefahr.

Wie reinige ich den Plasmaschneider?

Vor der Reinigung das Gerät vom Stromnetz trennen. Verwenden Sie Druckluft, eine Bürste oder ein Tuch, um Staub und Rückstände zu entfernen. Keine Flüssigkeiten verwenden.

Welche Schutzausrüstung ist obligatorisch?

Tragen Sie immer eine Schweißmaske mit geeignetem Filter, trockene Isolierhandschuhe, flammhemmende Kleidung und eine Schutzbrille. Schützen Sie auch Personen in der Nähe.

Was tun, wenn der Lichtbogen nicht zündet?

Überprüfen Sie den Anschluss der Erdungsklemme, den Zustand der Verschleißteile (Elektrode, Düse) und die Druckluftversorgung. Wenn das Problem weiterhin besteht, schlagen Sie im Fehlerbehebungstabelle der Anleitung nach.

Wo finde ich Ersatzteile?

Die Verschleißteile (Elektrode, Diffusor, Düse) sind beim Scheppach-Kundendienst oder bei autorisierten Händlern erhältlich. Verwenden Sie immer Originalteile.

BEDIENUNGSANLEITUNG PLC40 SE SCHEPPACH

Erklärung der Symbole auf dem Gerät

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
EN 60974-1	Europäische Norm für Schweißgeräte zu Lichtbogen-Handschweißen mit begrenzter Einschaltdauer.
	Einphasiger statischer Frequenzumformer-Transformer-Gleichrichter
	Gleichstrom
1~50-60Hz	Netzeingang; Anzahl der Phasen sowie Wechselstromsymbol und Bemessungswert der Frequenz.
U0	Nennleerlaufspannung
U1	Netzspannung
I2	Schneidstrom
U2	Arbeitsspannung
Imax	höchster Netzstrom Bemessungswert
Ieff	Effektivwert des größten Netzstromes [A]
IP21S	Schutzart
H	Isolationsklasse
	Vorsicht! Stromschlaggefahr!
	Elektrischer Schlag von der Schweißelektrode kann tödlich sein.
	Einatmen von Schweißrauchen kann Ihre Gesundheit gefährden.
	Elektromagnetische Felder können die Funktion von Herzschrittmachern stören.
	Schweißfunken können eine Explosion oder einen Brand verursachen.
	Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen.
	Verwenden Sie das Gerät nicht im Freien und nie bei Regen!
	Schneiden mit dem Plasmaschneider
	Anschluss - Masseklemme
	Anschluss - Plasmabrenner - Stromstecker
	Anschluss - Plasmabrenner
△ Achtung!	In dieser Bedienungsanleitung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen.
CE	Das Produkt entspricht den geltenden europäischen Richtlinien.

Inhaltsverzeichnis: Seite:

1. Einleitung 9
2. Gerätebeschreibung 9
3. Lieferumfang....9
4. Bestimmungsgemäße Verwendung 10
5. Sicherheitshinweise.... 10
6. Technische Daten 15
7. Auspacken 15
8. Aufbau / Vor Inbetriebnahme.... 15
9. In Betrieb nehmen 16
10. Elektrischer Anschluss 17
11. Reinigung.... 18
12. Transport.... 18
13. Lagerung.... 18
14. Wartung 18
15. Entsorgung und Wiederverwertung 19
16. Störungsabhilfe....20
17. Konformitätserklärung 42

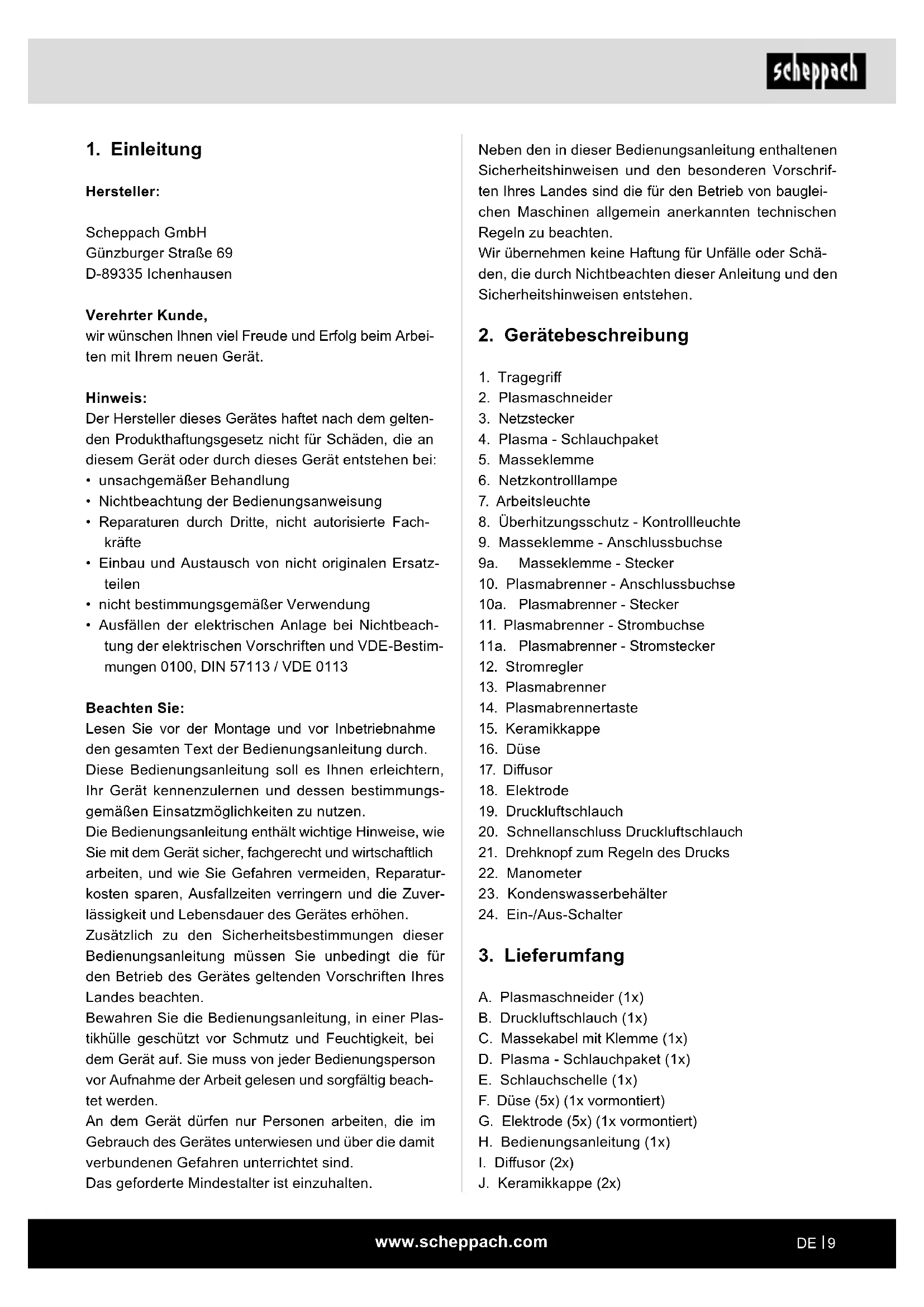

1. Einleitung

Hersteller:

Scheppach GmbH

wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.

Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung

1. Tragegriff
2. Plasmaschneider
3. Netzstecker
4. Plasma - Schlauchpaket
5. Masseklemme
6. Netzkontrolllampe
7. Arbeitsleuchte
8. Überhitzungsschutz - Kontrollleuchte
9. Masseklemme - Anschlussbuchse
   9a. Masseklemme - Stecker
10. Plasmabrenner - Anschlussbuchse
    10a. Plasmabrenner - Stecker
11. Plasmabrenner - Strombuchse
    11a. Plasmabrenner - Stromstecker
12. Stromregler
13. Plasmabrenner
14. Plasmabrennertaste
15. Keramikkappe
16. Düse
17. Diffusor
18. Elektrode
19. Druckluftschlauch
20. Schnellanschluss Druckluftschlauch
21. Drehknopf zum Regeln des Drucks
22. Manometer
23. Kondenswasserbehälter
24. Ein-/Aus-Schalter

3. Lieferumfang

A. Plasmaschneider (1x)
B. Druckluftschlauch (1x)
C. Massekabel mit Klemme (1x)
D. Plasma - Schlauchpaket (1x)
E. Schlauchschelle (1x)
F. Düse (5x) (1x vormontiert)
G. Elektrode (5x) (1x vormontiert)
H. Bedienungsanleitung (1x)
I. Diffusor (2x)
J. Keramikkappe (2x)

4. BestimmungsgemäßeVerwendung

Das Gerät ist zum Plasmaschneiden mit Druckluft von allen elektrisch leitfähigen Metallen geeignet.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise sowie der Montageanleitung und der Betriebshinweise in der Bedienungsanleitung.

Die geltenden Unfallverhütungsvorschriften sind genauestens einzuhalten. Das Gerät darf nicht verwendet werden:

• in nicht ausreichend belüfteten Räumen,
  • in feuchter oder nasser Umgebung,
  • in explosionsgefährdeter Umgebung,
• zum Auftauen von Rohren,
• in der Nähe von Menschen mit Herzschrittmachern und
• in der Nähe von leicht entflammbaren Materialien.

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Das Gerät darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Der Betrieb des Gerätes ist nur durch Fachkräfte (Person, die aufgrund ihrer fachlichen Ausbildung, Erfahrung und Kenntnis der entsprechenden Einrichtungen in der Lage ist, die ihr übertragene Arbeit zu beurteilen und mögliche Gefahren zu erkennen) oder unterwiesene Personen (Person, die über die übertragenen Arbeiten und über mögliche Gefahren durch unachtsames Verhalten unterwiesen ist) vorgesehen.

Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

⚠ Warning!

Bitte lesen Sie vor dem Gebrauch die Bedienungsanleitung sorgfältig durch. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dessen richtigem Gebrauch sowie den Sicherheitshinweisen vertraut. Sie ist Bestandteil des Gerätes und muss jederzeit verfügbar sein!

⚠ Warning!

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr.

• Dieses Gerät kann von Kindern ab 16 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Lassen Sie Reparaturen oder/ und Wartungsarbeiten nur von qualifizierten Elektro-Fachkräften durchführen.
• Verwenden Sie nur die im Lieferumfang enthaltenen Schneidleitungen.

• Das Gerät sollte während des Betriebes nicht direkt an der Wand stehen, nicht abgedeckt oder zwischen andere Geräte eingeklemmt werden, damit immer genügend Luft durch die Lüftungsschlitze aufgenommen werden kann. Vergewissern Sie sich, dass das Gerät richtig an die Netzspannung angeschlossen ist. Vermeiden Sie jede Zugbeanspruchung der Netzleitung. Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät an einem anderen Ort aufstellen.

• Wenn das Gerät nicht im Betrieb ist, schalten Sie es immer mittels EIN-/AUS-Schalter aus. Legen Sie den Elektrodenhalter auf einer isolierten Unterlage ab und nehmen Sie erst nach 15 Minuten Abkühlung die Elektroden aus dem Halter.

• Heißes Metall und Funken werden vom Schneidebogen weggeblasen. Dieser Funkenflug, heißes Metall, sowie der heiße Arbeitsgegenstand und heiße Geräteausstattung können Feuer oder Verbrennungen verursachen. Überprüfen Sie die Arbeitsumgebung und versichern Sie sich vor der Anwendung des Gerätes, dass diese als Arbeitsplatz geeignet ist.
• Entfernen Sie alles brennbare Material innerhalb von 10 m im Umkreis des Plasmaschneiders. Wenn dies nicht möglich ist, decken Sie die Gegenstände penibel, mit geeigneten Abdeckungen, ab.
• Schneiden Sie nicht an Orten, wo Flugfunken brennbares Material treffen könnten.
• Schützen Sie sich selbst und andere vor Flugfunken und heißem Metall.
• Seien Sie aufmerksam, da Funken und heiße Materialien beim Schneiden leicht durch kleine Spalten und Öffnungen auf anliegende Bereiche gelangen können.
• Seien Sie sich bewusst, dass das Schneiden an einer Decke, am Boden oder einem Teilbereich ein Feuer auf der gegenüberliegenden, nicht sichtbaren Seite, verursachen kann.
• Verbinden Sie das Stromkabel, auf kürzestem Wege, mit einer in der Nähe des Arbeitsplatzes liegenden Steckdose, um zu vermeiden, dass das Stromkabel im ganzen Raum ausgebreitet ist und sich auf einem Untergrund befinden könnte, der einen elektrischen Schock, Funken und Feuerausbruch verursachen kann.
• Benutzen Sie den Plasmaschneider nicht, um gefrorene Rohre aufzutauen.

Gefährdung durch elektrischen Schlag

⚠ Warning!

Elektrischer Schlag von einer Elektrode kann tödlich sein!

• Nicht bei Regen oder Schnee plasmaschneiden.
  • Trockene Isolierhandschuhe tragen.
  • Die Elektrode nicht mit bloßen Händen anfassen.
• Keine nassen oder beschädigten Handschuhe tragen.
• Schützen Sie sich vor einem elektrischen Schlag durch Isolierungen gegen das Werkstück.

• Das Gehäuse des Geräts nicht öffnen.
- Zusätzlicher Schutz gegen einen Schlag durch Netzstrom im Fehlerfall kann durch Verwendung eines Fehlerstrom- Schutzschalters vorgesehen sein, der bei einem Ableitstrom von nicht mehr als 30 mA betrieben wird und alle netzbetriebenen Einrichtungen in der Nähe versorgt.

Der Fehlerstrom- Schutzschalter muss für alle Stromarten geeignet sein.

- Es müssen Mittel zum schnellen elektrischen Trennen der Schneidstromquelle oder des Schneidstromkreises (z.B. Not-Aus-Einrichtung) leicht zu erreichen sein.

Gefährdung durch Rauchentwicklung beim Plasmaschneiden

• Das Einatmen des beim Plasmaschneiden entstehenden Rauchs kann die Gesundheit gefährden.
• Den Kopf nicht in den Rauch halten.
• Gerät in offenen Bereichen verwenden.
• Gerät nur in gut belüfteten Räumlichkeiten verwenden.

Gefährdung durch Funkenflug beim Plasma- schneiden

• Schneidfunken können eine Explosion oder einen Brand verursachen.
  • Brennbare Stoffe vom Schneiden fernhalten.
• Nicht neben brennbaren Stoffen plasmaschneiden.
• Schneidfunken können Brände verursachen.
• Einen Feuerlöscher in der Nähe bereithalten und einen Beobachter, der ihn sofort benutzen kann.
• Nicht auf Trommeln oder irgendwelchen geschlossenen Behältern plasmaschneiden.

Gefährdung durch Lichtbogenstrahlen

• Lichtbogenstrahlen können die Augen schädigen und die Haut verletzen.
• Hut und Sicherheitsbrille tragen.
• Gehörschutz und hoch geschlossenen Hemdkragen tragen.
• Schweißerschutzhelm verwenden und auf die korrekte Filtereinstellung achten.
  • Vollständigen Körperschutz tragen.

Gefährdung durch elektromagnetische Felder.

• Schneidstrom erzeugt elektromagnetische Felder.
- Nicht zusammen mit medizinischen Implantaten verwenden.
- Niemals die Schneidleitungen um den Körper wickeln.
• Schneidleitungen zusammenführen.

Schweißschirmspezifische Sicherheitshinweise

• Überzeugen Sie sich mit Hilfe einer hellen Lichtquelle (z. B. Feuerzeug) immer vor Beginn der Schneidarbeiten von der ordnungsgemäßen Funktion des Schweißschirmes.
• Durch Schneidspritzer kann die Schutzscheibe beschädigt werden. Tauschen Sie beschädigte oder zerkratzte Schutzscheiben sofort aus.
• Ersetzen Sie beschädigte oder stark verschmutzte bzw. verspritzte Komponenten unverzüglich.
• Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben.
• Machen Sie sich mit den Sicherheitsvorschriften für das Plasmaschneiden vertraut. Beachten Sie hierzu auch die Sicherheitshinweise Ihres Plasmaschneiders.
• Setzen Sie den Schweißschirm immer beim Schweißen und Plasmaschneiden auf. Bei Nichtverwendung können Sie sich schwere Netzhautverletzungen zuziehen.
• Tragen Sie während des Schweißens und Plasma-schneidens immer Schutzkleidung.
• Verwenden Sie den Schweißschirm nie ohne Schutzscheibe, da sonst die optische Einheit beschädigt werden kann. Gefahr von Augenschäden besteht!
• Tauschen Sie für gute Durchsicht und ermüdungsfreies Arbeiten die Schutzscheibe rechtzeitig aus.

Umgebung mit erhöhter elektrischer Gefährdung

Umgebungen mit erhöhter elektrischer Gefährdung sind zum Beispiel anzutreffen:

• An Arbeitsplätzen, an denen der Bewegungsraum eingeschränkt ist, so dass der Bediener in Zwangshaltung (z.B.: kniend, sitzend, liegend) arbeitet und elektrisch leitfähige Teile berührt;
• An Arbeitsplätzen, die ganz oder teilweise elektrisch leitfähig begrenzt sind und an denen eine starke Gefährdung durch vermeidbares oder zufälliges Berühren durch den Bediener besteht:
• An nassen, feuchten oder heißen Arbeitsplätzen, an denen Luftfeuchte oder Schweiß den Widerstand der menschlichen Haut und die Isoliereigenschaften oder Schutzausrüstung erheblich herabsetzt.
• Auch eine Metallleiter oder ein Gerüst können eine Umgebung mit erhöhter elektrischer Gefährdung schaffen.
• Bei der Verwendung von Plasmaschneidern unter elektrisch gefährlichen Bedingungen, darf die Ausgangsspannung des Plasmaschneiders im Leerlauf nicht höher als 48V (Effektivwert) sein.

- Dieser Plasmaschneider darf aufgrund der Ausgangsspannung in diesen Fällen nicht verwendet werden.

Plasmaschneiden in engen Räumen

- Beim Schweißen und Plasmaschneiden in engen Räumen kann es zu einer Gefährdung durch toxische Gase (Erstickungsgefahr) kommen. In engen Räumen darf das Gerät nur dann bedient werden, wenn sich unterwiesene Personen in unmittelbarer Nähe aufhalten, die notfalls eingreifen können. Hier ist vor Beginn der Benutzung des Plasmaschneiders eine Bewertung durch einen Experten vorzunehmen, um zu bestimmen, welche Schritte notwendig sind, um die Sicherheit der Arbeit sicherzustellen und welche Vorsichtsmaßnahmen während des eigentlichen Schneidvorgangs getroffen werden sollten.

Summierung der Leerlaufspannungen

- Wenn mehr als eine Plasmastromquelle gleichzeitig in Betrieb ist, können sich deren Leerlaufspannungen summieren und zu einer erhöhten elektrischen Gefährdung führen. Die Plasmastromquellen mit ihren separaten Steuerungen und Anschlüssen müssen deutlich gekennzeichnet werden, um erkennen zu lassen, was zu welchem Stromkreis gehört.

Verwendung von Schulterschlingen

- Der Plasmaschneider darf nicht benutzt werden, wenn das Gerät getragen wird, z.B. mit einer Schulterschlinge.

Damit soll verhindert werden:

- Das Risiko, das Gleichgewicht zu verlieren, wenn angeschlossene Leitungen oder Schläuche gezogen werden.

• Die erhöhte Gefährdung eines elektrischen Schlages, da der Bediener mit Erde in Berührung kommt, wenn er einen Plasmaschneider der Klasse I verwendet, dessen Gehäuse durch seinen Schutzleiter geerdet ist.

Schutzkleidung

- Während der Arbeit muss der Bediener an seinem ganzen Körper durch entsprechende Kleidung und Gesichtsschutz gegen Strahlung und Verbrennungen geschützt sein. Folgende Schritte sollen beachtet werden:

• Vor der Schneidarbeit die Schutzkleidung anziehen.
- Handschuhe anziehen.
- Fenster öffnen, um die Luftzufuhr zu garantieren.
• Schutzbrille tragen.

• An beiden Händen sind Stulpenhandschuhe aus einem geeigneten Stoff (Leder) zu tragen. Sie müssen sich in einem einwandfreien Zustand befinden.
• Zum Schutz der Kleidung gegen Funkenflug und Verbrennungen sind geeignete Schürzen zu tragen. Wenn die Art der Arbeiten, z. B. das Überkopfschneiden, es erfordert, ist ein Schutzanzug und, wenn nötig, auch ein Kopfschutz zu tragen.

Schutz gegen Strahlen und Verbrennungen

• An der Arbeitsstelle durch einen Aushang „Vorsicht! Nicht in die Flammen sehen!“ auf die Gefährdung der Augen hinweisen. Die Arbeitsplätze sind möglichst so abzuschirmen, dass in der Nähe befindliche Personen geschützt sind. Unbefugte sind von den Schneidarbeiten fernzuhalten.
• In unmittelbarer Nähe ortsfester Arbeitsstellen sollen die Wände weder hellfarbig noch glänzend sein. Fenster sind mindestens bis Kopfhöhe gegen Transmission oder Reflexion von Strahlung zu sichern, z.B. durch geeigneten Anstrich.

EMV-Geräteklassifizierung

ATTENTION! Dieses Gerät der Klasse A ist nicht für den Gebrauch in Wohnbereichen vorgesehen, in denen die Stromversorgung über ein öffentliches

Niederspannungs-Versorgungssystem erfolgt. Es kann, sowohl durch leitungsgebundene als auch durch abgestrahlte HF-Störungen möglicherweise schwierig sein, in diesen Bereichen elektromagnetische Verträglichkeit sicherzustellen.

ACHTUNG! Dieses Gerät ist nicht mit der Norm IEC 61000-3-12 konform. Es ist dafür bestimmt, an private Niederspannungsnetze angeschlossen zu werden, die an öffentliche Stromnetze mit mittlerer und hoher Spannung angeschlossen sind. Bei Betrieb am öffentlichen Niederspannungsnetz, muss der Betreiber des Geräts sich beim Versorgungsnetzbetreiber informieren, ob das Gerät für den Betrieb geeignet ist.

Wenn Sie das Gerät in Wohngebieten einsetzen möchten, in denen die Stromversorgung über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, kann der Einsatz eines elektromagnetischen Filters notwendig sein, der die elektromagnetischen Störungen reduziert, so dass der Empfang von Rundfunk- und Fernsehsendungen nicht gestört wird.

Sie müssen als Benutzer sicherstellen das Ihr Anschlusspunkt, an dem Sie das Gerät betreiben möchten, die genannte Anforderung erfüllt. Gegebenenfalls ist es erforderlich Rücksprache mit Ihrem örtlichen Energieversorgungsunternehmen zu halten. Der Betreiber des Gerätes ist für Störungen verantwortlich, die vom Schweißen und/oder Schneiden ausgehen.

In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öffentliches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät verwendet werden.

Elektromagnetische Felder und Störungen

Der durch Leiter fließende elektrische Strom erzeugt lokale elektrische und magnetische Felder (EMF). Beim Betrieb von Lichtbogenschweißanlagen kann es zu elektromagnetischen Störungen kommen.

Durch den Betrieb dieses Gerätes können elektromedizinische, informationstechnische und andere Geräte in ihrer Funktionsweise beeinträchtigt werden. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine, von einem Arzt beraten lassen. Zum Beispiel Zugangseinschränkungen für Passanten oder individuelle Risikobewertung für Schweißer. Alle Schweißer sollten gemäß dem folgenden Verfahren die Exposition zu elektromagnetischen Feldern aus Plasmaschneidgeräten minimieren:

Achten Sie darauf, dass ihren Oberkörper und Kopf sich so weit wie möglich von der Schneidarbeit entfernt befinden;

- Elektrodenhalter und Massekabel bündeln, wenn möglich machen Sie sie mit Klebeband fest;

- Achten Sie darauf, dass sich die Kabel, des Schneidbrenners oder der Masseklemme nicht um Ihren Körper wickeln;

- Stehen Sie niemals zwischen Masse- und Schneidbrennerkabel. Die Kabel sollten stets auf einer Seite liegen;

- Verbinden Sie die Massezange mit dem Werkstück möglichst nahe der Schneidzone;

- Arbeiten Sie nicht unmittelbar neben der Schneidstromquelle;

Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine, von einem Arzt beraten lassen. Durch den Betrieb dieses Gerätes können elektromedizinische, informationstechnische und andere Geräte in Ihrer Funktionsweise beeinträchtigt werden.

Auch wenn der Plasmaschneider die Emmisionsgrenzwerte gemäß Norm einhält, können Plasmaschneider dennoch zu elektromagnetischen Störungen in empfindlichen Anlagen und Geräten führen. Für Störungen, die beim Plasmaschneiden durch den Lichtbogen entstehen, ist der Anwender verantwortlich und der Anwender muss geeignete Schutzmaßnahmen treffen. Hierbei muss der Anwender besonders berücksichtigen:

• Netz-, Steuer-, Signal und Telekommunikationsleitungen
• Computer und andere mikroprozessorgesteuerte Geräte
• Fernseh-, Radio- und andere Wiedergabegeräte
• elektronische und elektrische Sicherheitseinrichtungen
• Personen mit Herzschrittmachern oder Hörgeräten
  • Mess- und Kalibriereinrichtungen
  • Störfestigkeit sonstiger Einrichtungen in der Nähe
• die Tageszeit, zu der die Schneidarbeiten durchgeführt werden.

Um mögliche Störstrahlungen zu verringern, wird empfohlen:

• den Plasmaschneider einwandfrei zu errichten und zu betreiben, um eine mögliche störende Aussendung zu minimieren.
• den Plasmaschneider regelmäßig zu warten und in einem guten Pflegezustand zu halten.
• Schneidleitungen sollten vollständig abgewickelt werden und möglichst parallel auf dem Boden verlaufen
• durch Störstrahlung gefährdete Geräte und Anlagen sollten möglichst aus dem Schneidbereich entfernt werden oder abgeschirmt werden.
• Einsatz eines elektromagnetischen Filters, der die elektromagnetischen Störungen reduziert.

Allgemeine Plasma-Erläuterungen

- Plasmaschneider funktionieren, indem sie unter Druck gesetztes Gas, wie z.B. Luft, durch eine kleine Röhre pressen. In der Mitte dieser Röhre befindet sich eine negativ aufgeladene Elektrode direkt oberhalb der Düse. Der Wirbelring bringt das Plasma dazu, sich schnell zu drehen. Wenn Sie die negative Elektrode mit Strom versorgen und die Spitze der Düse mit dem Metall in Berührung bringen, erzeugt diese Verbindung einen geschlossenen, elektrischen Kreislauf.

Ein kraftvoller Zündfunke entsteht nun zwischen der Elektrode und dem Metall.

Während das einströmende Gas durch die Röhre fließt, erhitzt der Zündfunke das Gas, bis dieses den Plasma-Zustand erreicht hat. Diese Reaktion verursacht einen Strom von gelenktem Plasma, mit einer Temperatur von ca. 17.000 °C, oder mehr, der sich mit 6,096 m/sek fortbewegt und Metall zu Dampf und geschmolzenen Absonderungen verwandelt. Das Plasma selbst leitet elektrischen Strom.

Der Arbeitskreislauf, der den Bogen entstehen lässt, bleibt so lange bestehen, wie der Strom zur Elektrode geführt wird und das Plasma mit dem zu bearbeitenden Metall in Kontakt bleibt. Die Schneiddüse hat eine Reihe weiterer Kanäle. Diese Kanäle erzeugen einen konstanten Fluss an Schutzgas um den Schneidebereich herum. Der Druck dieses Gasflusses kontrolliert den Radius des Plasmastrahls.

Hinweis!

Diese Maschine ist nur dazu konzipiert worden, Druckluft als „Gas“ einzusetzen.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Bevor Sie Einstell- oder Wartungsarbeiten vornehmen, lassen Sie die Starttaste los und ziehen den Netzstecker.
• Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

- Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung insgesamt beachtet werden.

- Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführen des Steckers in die Steck-dose darf die Betriebstaste nicht gedrückt werden. Verwenden Sie das Werkzeug, das in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen erbringt.

- Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

- Augenverletzungen durch Blendung,

- Berühren heißer Teile des Gerätes oder des Werkstücks (Brandverletzungen),

- Bei unsachgemäßer Absicherung Unfall und Brandgefahr durch sprühende Funken oder Schlacketeilchen,

- Gesundheitsschädliche Emissionen von Rauch und Gasen, bei Luftmangel bzw. ungenügender Absaugung in geschlossenen Räumen.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

6. Technische Daten

Netzanschluss 230V\~ / 50Hz

Leistung 15 - 40A
Einschaltdauer*	35% bei 40A (25°C)20% bei 40A (40°C)
Arbeitsdruck 4 - 4,5 bar
Isolationsklasse H
Energieeffizienz der Strom-quelle	82.5 %
Leistungsaufnahmeim Leerlaufzustand	20 W
Schnittleistung	0,1 mm - 12 mm(je nach Material)
Material	Kupfer: 1 - 4 mmEdelstahl: 1 - 8 mmAluminium: 1 - 8 mmEisen: 1 - 10 mmStahl: 1 - 12 mm
Abmessungen L x B x H 375 x 169 x 250 mm
Gewicht 6 kg

Technische Änderungen vorbehalten!

Geräusch & Vibration

⚠ Warning: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinenlärm 85 dB, tragen Sie bitte einen geeigneten Gehörschutz.

* Einschaltdauer = ist der Prozentsatz der Betriebsdauer, in der die Maschine ununterbrochen bei üblichen Temperaturbedingungen genutzt werden kann. Bezogen auf eine 10 minütige Zeitspanne bedeutet beispielsweise eine Einschaltdauer von 20%, dass 2 Minuten gearbeitet werden kann und dann 8 Minuten Pause folgen sollen.

Wenn Sie die Einschaltdauerbewertungen überschreiten, wird dies den Überhitzungsschutz auslösen, der das Gerät, bis es auf die normale Arbeitstemperatur herabgekühlt ist, zum Stoppen bringt. Ununterbrochenes Überschreiten der Einschaltdauerbewertungen kann das Gerät beschädigen.

7. Auspacken

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollständig ist.

Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Produkt vertraut.

Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.

⚠️ ACHTUNG!

Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststoffbeu- teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Aufbau / Vor Inbetriebnahme

Aufstellungsumgebung

Stellen Sie sicher, dass der Arbeitsbereich ausreichend belüftet ist. Wenn das Gerät ohne ausreichende Kühlung bedient wird, verringert sich die Einschaltdauer und es kann zu Überhitzungen kommen. Hierzu können zusätzliche Schutzvorkehrungen erforderlich werden:

- Das Gerät muss frei aufgestellt werden, mit einem Abstand rundum von mind. 0,5 m.

- Lüftungsschlitze dürfen nicht zugestellt oder abgedeckt werden.

- Das Gerät darf nicht als Ablage genutzt werden, bzw. darf auf das Gerät kein Werkzeug oder sonstiges abgelegt werden.

- Der Betrieb muss in trockenen und gut belüfteten Arbeitsumgebungen erfolgen.

Anschluss des Schneidbrenners

• Stecken Sie den Plasmabrenner - Stecker (10a) in die Plasmabrenner - Anschlussbuchse (10) und ziehen Sie die Überwurfmutter handfest an (siehe Abb. 1, 3 + 4).
• Stecken Sie den Plasmabrenner - Stromstecker (11a) in die Plasmabrenner - Strombuchse (11) und ziehen Sie die Überwurfmutter handfest an (siehe Abb. 1, 3 + 4).

Massekabel anschließen

- Verbinden Sie den Masseklemme -Stecker (9a) mit der Masseklemme - Anschlussbuchse (9). Achten Sie darauf, dass der Anschlussdorn zuerst gesteckt und dann gedreht werden muss. Der Anschlussdorn muss beim Einstecken des Massekabel-Steckers (9a) nach oben zeigen. Nach dem Einstecken muss der Anschlussdorn im Uhrzeigersinn bis zum Anschlag gedreht werden, um zu verriegeln (siehe Abb. 1, 3 + 5). Hierfür ist keine Gewalt notwendig!

Druckluftschlauch anschließen

• Schließen Sie den Druckluftschlauch (19) auf der Rückseite des Plasmaschneiders an den Druckluftanschluss (19a) an. Stecken Sie dazu die Seite des Druckluftschlauchs 16 ohne Schnellanschluss in den Druckluftanschluss (19a) des Plasmaschneiders 1 (siehe Abb. 9).
• Über den Drehknopf (21) am Kondensatscheider können Sie den Druck einstellen (siehe Abb. 9 - 12). Es ist ein Druck von 4 - 4,5 bar zu wählen.
• Um den Druckluftschlauch (19) wieder zu lösen, müssen Sie die Arretierung des Druckluftanschlusses (19a) drücken und gleichzeitig den Druckluftschlauch (19) herausziehen.

Verwenden Sie nur gefilterte und regulierte Druckluft.

⚠️ ACHTUNG!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

⚠️ ACHTUNG!

Die Keramikkappe (15) darf erst auf den Brenner (13) geschraubt werden, nachdem sie mit der Elektrode (18), dem Diffusor (17) und der Düse (16) bestückt wurde. Wenn diese Teile fehlen, kann es zu Fehlfunktionen des Geräts und insbesondere zu einer Gefährdung des Bedienungspersonals kommen.

9. In Betrieb nehmen

1. Stellen Sie den Plasmaschneider an einem trockenen und gut belüfteten Ort auf.
2. Platzieren Sie die Maschine in der Nähe des Werkstücks.
3. Drücken Sie den Ein-/Aus-Schalter (24).
4. Klemmen Sie die Masseklemme (5) an das zu schneidende Werkstück und stellen Sie sicher, dass ein guter elektrischer Kontakt besteht.
5. Stellen Sie am Stromregler (12) den Schneidstrom ein. Wenn der Lichtbogen unterbrochen wird, muss der Schneidstrom ggf. höher eingestellt werden. Verbrennt die Elektrode oft, so muss der Schneidstrom niedriger eingestellt werden.
6. Setzen Sie den Plasmabrenner (13) so am Werkstück an, dass die Düse (16) frei ist und so kein Rückschlag der Metallschmelze erfolgen kann. Drücken Sie die Plasmabrennertaste (14). Der übertragene Schneidbogen wird so am Blechrand gezündet.
7. Beginnen Sie langsam zu schneiden und erhöhen Sie dann die Geschwindigkeit, um die gewünschte Schneidqualität zu erzielen.
8. Die Geschwindigkeit ist so zu regulieren, dass eine gute Schneidleistung erzielt wird. Der Plasmastrahl bildet einen geraden Bogen (Edelstahl, Aluminium) oder einen 5° - Ansatzbogen (Weichstahl).

Zum Schneiden im Handschneidbetrieb leicht aufliegenden Brenner mit konstanter Geschwindigkeit über das Werkstück ziehen. Um einen optimalen Schnitt zu bekommen, ist es wichtig, dass man der Materialdicke entsprechend die richtige Schnittgeschwindigkeit einhält. Bei einer zu kleinen Schnittgeschwindigkeit wird die Schnittkante infolge zu starker Wärmeeinbringung unscharf. Die optimale Schnittgeschwindigkeit ist erreicht, wenn der Schneidstrahl sich während des Schneidens leicht nach hinten neigt. Beim Loslassen des Plasmabrennertasters (14) erlischt der Plasmastrahl und die Stromquelle schaltet ab. Das Gas strömt ca. 5 Sekunden nach, um den Brenner zu kühlen. Der gleiche Vorgang läuft ab beim Herausfahren aus dem Werkstück mit gedrücktem Plasmabrennertaster (14). Der Plasmaschneider 1 darf während der Gasnachströmzeit nicht ausgeschaltet werden, um Beschädigungen durch Überhitzung des Plasmabrenners (13) zu vermeiden.

ACHTUNG!

Nach der Schneidarbeit das Gerät noch ca 2-3 Minuten eingeschaltet lassen! Der Lüfter kühlt die Elektronik.

Plasma - Schneid - Arten

Drag-Schneiden

• Halten Sie die Düse (16) seicht über den Arbeitsgegenstand und drücken Sie die Plasmabrennertaste (14).
• Bewegen Sie nun die Brennerhülle (16), bis es zum Kontakt mit dem Arbeitsgegenstand kommt und der Schneidebogen sich festgesetzt hat.
• Nachdem der Schneidebogen generiert wurde, bewegen Sie nun den Plasmabrenner (8) in die gewünschte Richtung. Achten Sie darauf, dass die Brennerhülle (16) stets leicht angewinkelt ist und der Kontakt mit dem Arbeitsgegenstand beibehalten wird. Diese Arbeitsmethode wird Dragschneiden genannt. Meiden Sie zu schnelle Bewegungen. Ein Anzeichen dafür sind Funken, die von der Oberseite des Arbeitsgegenstandes absprühen.
• Bewegen Sie den Plasmabrenner (13) gerade so schnell, dass sich die Funkenansammlung an der Unterseite des Arbeitsgegenstandes konzentriert. Vergewissern Sie sich, dass das Material komplett durchtrennt ist, bevor Sie fortfahren.
• Stellen Sie die Drag-Geschwindigkeit wie erforderlich ein.

Distanzschneiden

In einigen Fällen ist es vorteilhaft, mit der Düse (16) die ca. 1,5 mm bis 3 mm über dem Arbeitsgegenstand gehalten wird, zu schneiden. Dabei reduziert sich diejenige Materialmenge, welche wieder zurück in die Spitze geblasen wird. Dies ermöglicht die Durchdringung von dickeren Materialstärken.

Distanzschneiden sollte eingesetzt werden, wenn Durchdringungsschneiden, oder Furchenarbeiten durchgeführt werden. Sie können außerdem die "Distanz"-Arbeitstechnik anwenden, wenn Sie Blech schneiden, um das Risiko von zurückspritzendem Material, welches die Spitze beschädigen könnte, zu minimieren.

Durchbohren

• Zum Durchbohren setzen Sie die Spitze ca. 3,2 mm über dem Arbeitsgegenstand an.
• Halten Sie den Plasmabrenner (13) leicht angewinkelt, um die Funken von der Düse (16) und von Ihnen weg zu richten.
• Betätigen Sie die Plasmabrennertaste (14) und senken Sie die Spitze des Plasmabrenners, bis der Hauptschneidebogen entsteht und die Funkenbildung beginnt.

- Testen Sie die Durchbohrung an einem nicht mehr verwendbaren Versuchsgegenstand und beginnen Sie, wenn dieses ohne Probleme funktioniert, mit dem Durchbohren an der vorher definierten Schneidelinie in Ihrem Werkstück.

- Überprüfen Sie den Plasmabrenner (13) hinsichtlich Abnutzungsschäden, Rissen oder freigelegten Kabelstücken. Ersetzen oder reparieren Sie jene vor Gebrauch des Gerätes. Eine stark abgenutzte Düse (16) trägt zur Verminderung der Geschwindigkeit Spannungsabfall und unsauberen Durchtrennung bei. Ein Indiz für eine stark abgenutzte Düse (16) ist eine verlängerte oder übergroße Düsenöffnung. Das Äußere der Elektrode (18) darf nicht mehr als 3,2 mm vertieft sein. Ersetzen Sie diese, wenn sie abgenutzter ist als die vorgegebene Abmessung angibt.

- Wenn die Schutzkappe nicht einfach zu befestigen ist, überprüfen Sie die Gewinde.

10. Elektrischer Anschluss

Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung.

Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift.

11. Reinigung

• Schalten Sie die Hauptstromversorgung sowie den Hauptschalter des Geräts aus, bevor Sie Wartungsarbeiten oder Reparaturen an dem Plasmaschneider durchführen.
• Säubern Sie den Plasmaschneider und dessen Zubehör regelmäßig von außen. Entfernen Sie Schmutz und Staub mit Hilfe von Luft, Putzwolle oder einer Bürste.
• Im Falle eines Defektes oder erforderlichem Austauschs von Geräteteilen wenden Sie sich bitte an das entsprechende Fachpersonal.

12. Transport

Schalten Sie das Gerät vor dem Transport aus. Heben Sie den Plasmaschneider mit Hilfe des Trage- griffes (1).

13. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C.

Bewahren Sie das Werkzeug in der Originalverpackung auf.

Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

14. Wartung

Achtung!

Ziehen Sie vor allen Wartungsarbeiten den Netzstecker.

• Die in Abbildung 7 gezeigten Verbrauchsteile sind die Elektrode (18), der Diffusor (17) und die Düse (16). Sie können ersetzt werden, nachdem die Keramikkappe (15) abgeschraubt wurde.
• Die Elektrode (18) ist auszutauschen, wenn sie in der Mitte einen Krater von rund 1,5 mm Tiefe aufweist.

- Die Düse (16) ist auszutauschen, wenn die Mittelbohrung beschädigt ist oder sich im Vergleich zur Bohrung einer neuen Düse erweitert hat. Werden die Elektrode (18) oder die Düse (16) zu spät ausgetauscht, führt dies zu einer Überhitzung der Teile. Dies führt zu einer Minderung der Lebensdauer des Diffusors (17).

Achtung!

• Die Keramikkappe (15) darf erst auf den Brenner (13) geschraubt werden, nachdem sie mit der Elektrode (18), dem Diffusor (17) und der Düse (16) bestückt wurde.

Wenn diese Teile fehlen, kann es zu Fehlfunktionen des Geräts und insbesondere zu einer Gefährdung des Bedienungspersonals kommen.

Der Plasmaschneider muss für eine einwandfreie Funktion sowie für die Einhaltung der Sicherheitsanforderungen regelmäßig gewartet werden. Unsachgemäßer und falscher Betrieb können zu Ausfällen und Schäden am Gerät führen. Lassen Sie Reparaturen nur von qualifizierten Fachkräften durchführen.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

- Daten des Maschinen-Typenschildes

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Elektrode, Diffusor, Düse

* nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

15. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.
• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

- Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)

- Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

- Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen.

- Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

- Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

- Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

16. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung mögliche Ursache Abhilfe
Kontrolllampe leuchtet nicht?	Kein Stromanschluss.	Überprüfen Sie, ob das Gerät an der Steck-dose angeschlossen ist.
	AN/AUS-Schalter steht auf Aus.	Schalten Sie den Stromschalter auf die Position „ON“.
Ventilator läuft nicht?	Stromleitung unterbrochen.	Überprüfen Sie, ob das Gerät an der Steck-dose angeschlossen ist.
	Stromleitung Ventilator defekt.
	Ventilator defekt.
Warnlampe leuchtet?	Überhitzungsschutz eingeschaltet. Gerät abkühlen lassen.
	Eingangsspannung zu hoch. Eingangsspannung laut Typenschild.
Kein Ausgangsstrom?	Maschine defekt. Maschine reparieren lassen.
	Überspannungsschutz aktiviert. Gerät abkühlen lassen.
Ausgangsstrom verringert sich?	Eingangsspannung zu niedrig.	Eingangsspannung laut Typenschild be-achten.
	Anschlusskabel Querschnitt zu gering.
Luftstrom kann nicht reguliert werden?	Druckluftleitung beschädigt oder defekt.	Neuanschluss der Leitung.
	Ventil/Manometer fällt aus.
HF-Bogen wird nicht erzeugt?	Der Schalter des Brenners ist defekt.	Elektrode erneuern.
	Lötstelle am Brennerschalter oder Stecker gelöst.
	Ventil/Manometer fällt aus.
Schlechte Zündung?	Brenner Verschleißteile beschädigt bzw. verschlissen.	Verschleißteile wechseln.
	HF-Funkenstrecke überprüfen. Funkenstrecke einstellen.
Plasmabrenner ist nicht betriebsbereit?	Stromschalter ist ausgeschaltet.	Schalten Sie den Stromschalter auf die Position „ON“.
	Luftübertragung ist beeinträchtigt.	Ein weiteres Indiz dessen, ist eine eher grüne Flamme. Überprüfen Sie die Luftver-sorgung.
	Arbeitsgegenstand ist nicht mit der Erdungsklemme verbunden.	Überprüfen Sie die Verbindungen.
Funken schießen nach oben, anstatt nach unten durch das Material?	Brennerhülle durchbohrt nicht das Material.	Erhöhen Sie die Stromstärke.
	Brennerhülle zu weit entfernt vom Material.	Verringern Sie den Abstand von der Brennerhülle zum Material.
	Material wurde vermutlich nicht korrekt geerdet.	Überprüfen Sie die Verbindungen hinsichtlich korrekter Erdung.
	Hubgeschwindigkeit ist zu schnell. Reduzieren Sie die Geschwindigkeit.
Anfänglicher Schnitt, aber nicht komplett durchbohrt?	Mögliches Verbindungsproblem. Überprüfen Sie alle Verbindungen.
Schlackebildung an Schnittstellen?	Werkzeug/Material baut Hitze auf.	Lassen Sie das Material abkühlen und fahren Sie dann mit dem Schneiden fort.
	Schneidegeschwindigkeit ist zu gering oder Stromstärke zu hoch.	Vergrößern Sie die Geschwindigkeit und/oder reduzieren Sie die Stromstärke, bis die Schlacke auf ein Minimum herabgemindert wird.
	Abgenutzte Plasmabrennereinzelteile	Überprüfen und ersetzen Sie abgenutzte Teile.
Bogen stoppt während des Schneidens?	Schneidegeschwindigkeit ist zu gering.	Erhöhen Sie die Schneidegeschwindigkeit bis das Problem nicht mehr vorhanden ist.
	Plasmabrenner wird zu hoch, und zu weit vom Material entfernt, gehalten.	Senken Sie den Plasmabrenner bis zur empfohlenen Höhe.
	Abgenutzte Plasmabrennereinzelteile	Überprüfen und ersetzen Sie abgenutzte Teile.
	Arbeitsstück ist nicht mehr mit Erdungskabel verbunden.	Überprüfen Sie die Verbindungen.
Unzureichende Durchdringung?	Schneidegeschwindigkeit ist zu schnell.	Verlangsamen Sie die Arbeitsgeschwindigkeit.
	Brennerhülle liegt zu schief auf Justieren	Sie die Neigung.
	Metall ist zu dick. Mehrere Durchläufe sind notwendig.
	Abgenutzte Plasmabrennereinzelteile	Überprüfen und ersetzen Sie abgenutzte Teile.

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

5. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
6. Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
7. Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

- Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur
DokumenteKontakt

EU-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no.: / N° d'ident.:

SCHEPPACH

PLASMASCHNEIDER - PLC40SE

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 17.10.2023

Signature / Andreas Pecher / Head of Project Management

First CE: 2019

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
