BEDIENUNGSANLEITUNG ACD-24KBTU AIWA

GEBRAUCHSANWEISUNG, INSTALLATION, AUSSTATTUNG

INDEX SICHERHEITSHINWEISE

BEZEICHNUNG DER TEILE

ANWEISUNGEN FÜR DIE WARTUNG(R32)

ENTSORGUNGSRICHTLINIE (Europäisch)

• Das Design und die Spezikationen können ohne vorherige Ankündigung zur Produktverbesserung geändert werden. Wenden Sie sich für Einzelheiten an die Verkaufsagentur oder den Hersteller.

• Die Form und Position der Tasten und Anzeigen kann je nach Modell variieren, ihre Funktion ist jedoch gleich.34 ACD-24KBTU SICHERHEITSHINWEISE

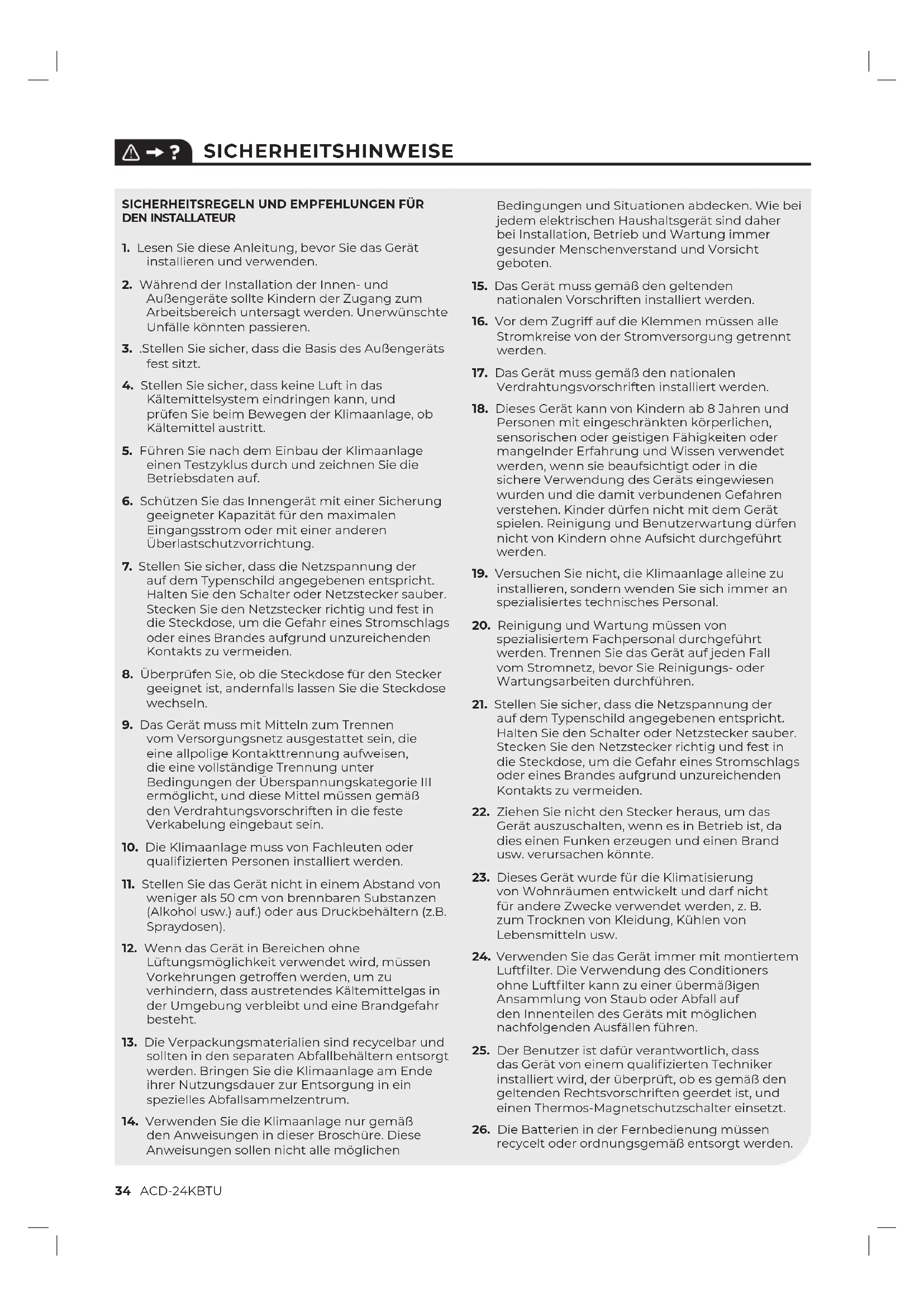

SICHERHEITSREGELN UND EMPFEHLUNGEN FÜR

1. Lesen Sie diese Anleitung, bevor Sie das Gerät

installieren und verwenden.

2. Während der Installation der Innen- und

Außengeräte sollte Kindern der Zugang zum Arbeitsbereich untersagt werden. Unerwünschte Unfälle könnten passieren.

3. .Stellen Sie sicher, dass die Basis des Außengeräts

4. Stellen Sie sicher, dass keine Luft in das

Kältemittelsystem eindringen kann, und prüfen Sie beim Bewegen der Klimaanlage, ob Kältemittel austritt.

5. Führen Sie nach dem Einbau der Klimaanlage

einen Testzyklus durch und zeichnen Sie die Betriebsdaten auf.

6. Schützen Sie das Innengerät mit einer Sicherung

geeigneter Kapazität für den maximalen Eingangsstrom oder mit einer anderen Überlastschutzvorrichtung.

7. Stellen Sie sicher, dass die Netzspannung der

auf dem Typenschild angegebenen entspricht. Halten Sie den Schalter oder Netzstecker sauber. Stecken Sie den Netzstecker richtig und fest in die Steckdose, um die Gefahr eines Stromschlags oder eines Brandes aufgrund unzureichenden Kontakts zu vermeiden.

8. Überprüfen Sie, ob die Steckdose für den Stecker

geeignet ist, andernfalls lassen Sie die Steckdose wechseln.

9. Das Gerät muss mit Mitteln zum Trennen

vom Versorgungsnetz ausgestattet sein, die eine allpolige Kontakttrennung aufweisen, die eine vollständige Trennung unter Bedingungen der Überspannungskategorie III ermöglicht, und diese Mittel müssen gemäß den Verdrahtungsvorschriften in die feste Verkabelung eingebaut sein.

10. Die Klimaanlage muss von Fachleuten oder

qualizierten Personen installiert werden.

11. Stellen Sie das Gerät nicht in einem Abstand von

weniger als 50 cm von brennbaren Substanzen (Alkohol usw.) auf.) oder aus Druckbehältern (z.B. Spraydosen).

12. Wenn das Gerät in Bereichen ohne

Lüftungsmöglichkeit verwendet wird, müssen Vorkehrungen getroffen werden, um zu verhindern, dass austretendes Kältemittelgas in der Umgebung verbleibt und eine Brandgefahr besteht.

13. Die Verpackungsmaterialien sind recycelbar und

sollten in den separaten Abfallbehältern entsorgt werden. Bringen Sie die Klimaanlage am Ende ihrer Nutzungsdauer zur Entsorgung in ein spezielles Abfallsammelzentrum.

14. Verwenden Sie die Klimaanlage nur gemäß

den Anweisungen in dieser Broschüre. Diese Anweisungen sollen nicht alle möglichen Bedingungen und Situationen abdecken. Wie bei jedem elektrischen Haushaltsgerät sind daher bei Installation, Betrieb und Wartung immer gesunder Menschenverstand und Vorsicht geboten.

15. Das Gerät muss gemäß den geltenden

nationalen Vorschriften installiert werden.

16. Vor dem Zugriff auf die Klemmen müssen alle

Stromkreise von der Stromversorgung getrennt werden.

17. Das Gerät muss gemäß den nationalen

Verdrahtungsvorschriften installiert werden.

18. Dieses Gerät kann von Kindern ab 8 Jahren und

Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

19. Versuchen Sie nicht, die Klimaanlage alleine zu

installieren, sondern wenden Sie sich immer an spezialisiertes technisches Personal.

20. Reinigung und Wartung müssen von

spezialisiertem Fachpersonal durchgeführt werden. Trennen Sie das Gerät auf jeden Fall vom Stromnetz, bevor Sie Reinigungs- oder Wartungsarbeiten durchführen.

21. Stellen Sie sicher, dass die Netzspannung der

auf dem Typenschild angegebenen entspricht. Halten Sie den Schalter oder Netzstecker sauber. Stecken Sie den Netzstecker richtig und fest in die Steckdose, um die Gefahr eines Stromschlags oder eines Brandes aufgrund unzureichenden Kontakts zu vermeiden.

22. Ziehen Sie nicht den Stecker heraus, um das

Gerät auszuschalten, wenn es in Betrieb ist, da dies einen Funken erzeugen und einen Brand usw. verursachen könnte.

23. Dieses Gerät wurde für die Klimatisierung

von Wohnräumen entwickelt und darf nicht für andere Zwecke verwendet werden, z. B. zum Trocknen von Kleidung, Kühlen von Lebensmitteln usw.

24. Verwenden Sie das Gerät immer mit montiertem

Luftlter. Die Verwendung des Conditioners ohne Luftlter kann zu einer übermäßigen Ansammlung von Staub oder Abfall auf den Innenteilen des Geräts mit möglichen nachfolgenden Ausfällen führen.

25. Der Benutzer ist dafür verantwortlich, dass

das Gerät von einem qualizierten Techniker installiert wird, der überprüft, ob es gemäß den geltenden Rechtsvorschriften geerdet ist, und einen Thermos-Magnetschutzschalter einsetzt.

26. Die Batterien in der Fernbedienung müssen

recycelt oder ordnungsgemäß entsorgt werden.ACD-24KBTU 35

SICHERHEITSREGELN UND EMPFEHLUNGEN FÜR

1. Biegen, ziehen oder komprimieren Sie das Netzkabel

nicht, da es dadurch beschädigt werden könnte. Stromschläge oder Feuer sind wahrscheinlich auf ein beschädigtes Netzkabel zurückzuführen. Nur spezialisiertes technisches Personal darf ein beschädigtes Netzkabel ersetzen.

2. Verwenden Sie keine Erweiterungen oder

3. Berühren Sie das Gerät nicht, wenn barfuß oder

Körperteile nass oder feucht sind.

4. Blockieren Sie nicht den Lufteinlass oder -auslass

des Innen- oder Außengeräts. Die Verstopfung dieser Öffnungen führt zu einer Verringerung der Betriebsefzienz der Klimaanlage mit möglichen daraus resultierenden Ausfällen oder Schäden.

5. Verändern Sie in keiner Weise die Eigenschaften des

6. Stellen Sie das Gerät nicht in Umgebungen auf,

in denen die Luft Gas, Öl oder Schwefel enthalten könnte, oder in der Nähe von Wärmequellen.

7. Dieses Gerät ist nicht für die Verwendung

durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis vorgesehen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Verwendung des Geräts eingewiesen.

8. Klettern Sie nicht auf das Gerät und legen Sie keine

schweren oder heißen Gegenstände darauf.

9. Lassen Sie Fenster oder Türen nicht lange offen,

wenn die Klimaanlage in Betrieb ist.

10. Richten Sie den Luftstrom nicht auf Panzen oder

11. Eine lange direkte Exposition gegenüber dem

Kaltluftstrom des Conditioners könnte negative Auswirkungen auf Panzen und Tiere haben.

12. Bringen Sie den Conditioner nicht mit Wasser

in Kontakt. Die elektrische Isolierung könnte beschädigt werden und somit Stromschläge verursachen.

13. Klettern Sie nicht auf das Außengerät und stellen Sie

keine Gegenstände darauf.

14. Stecken Sie niemals einen Stab oder einen ähnlichen

Gegenstand in das Gerät. Es könnte zu Verletzungen führen.

15. Kinder sollten beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Gerät spielen. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder ähnlich qualizierten Personen ausgetauscht werden, um eine Gefährdung zu vermeiden. Zur Entsorgung von Altbatterien entsorgen Sie die Batterien bitte als sortierten Hausmüll an der zugänglichen Sammelstelle.

27. Bleiben Sie niemals längere Zeit direkt dem

kalten Luftstrom ausgesetzt. Die direkte und längere Exposition gegenüber kalter Luft kann gesundheitsschädlich sein. Besondere Vorsicht ist in den Räumen geboten, in denen sich Kinder, alte oder kranke Menschen aufhalten.

28. Wenn das Gerät Rauch abgibt oder

Brandgeruch auftritt, unterbrechen Sie sofort die Stromversorgung und wenden Sie sich an das Servicecenter.

29. Der längere Gebrauch des Geräts unter

solchen Bedingungen kann zu Bränden oder Stromschlägen führen.

30. Lassen Sie Reparaturen nur von einer

autorisierten Servicestelle des Herstellers durchführen. Eine unsachgemäße Reparatur kann den Benutzer der Gefahr eines Stromschlags usw. aussetzen.

31. Haken Sie den Automatikschalter aus, wenn Sie

das Gerät längere Zeit nicht benutzen möchten. Die Luftstromrichtung muss richtig eingestellt sein.

32. Die Klappen müssen im Heizbetrieb nach unten

und im Kühlbetrieb nach oben gerichtet sein.

33. Stellen Sie sicher, dass das Gerät von der

Stromversorgung getrennt ist, wenn es längere Zeit nicht in Betrieb ist und bevor Sie Reinigungs- oder Wartungsarbeiten durchführen.

34. Die Auswahl der am besten geeigneten

Temperatur kann Schäden an der App verhindern36 ACD-24KBTU Refrigerant connecting pipe Indoor Unit Out door Unit Mounting plate Air inlet Front panel Emergency button Air inlet Wiring cover Drainage pipe Connection wiring Valve protective cover Gas valve (Low pressure valve) Liquid valve (High pressure valve) Air outlet Air outlet With the protective cover removed

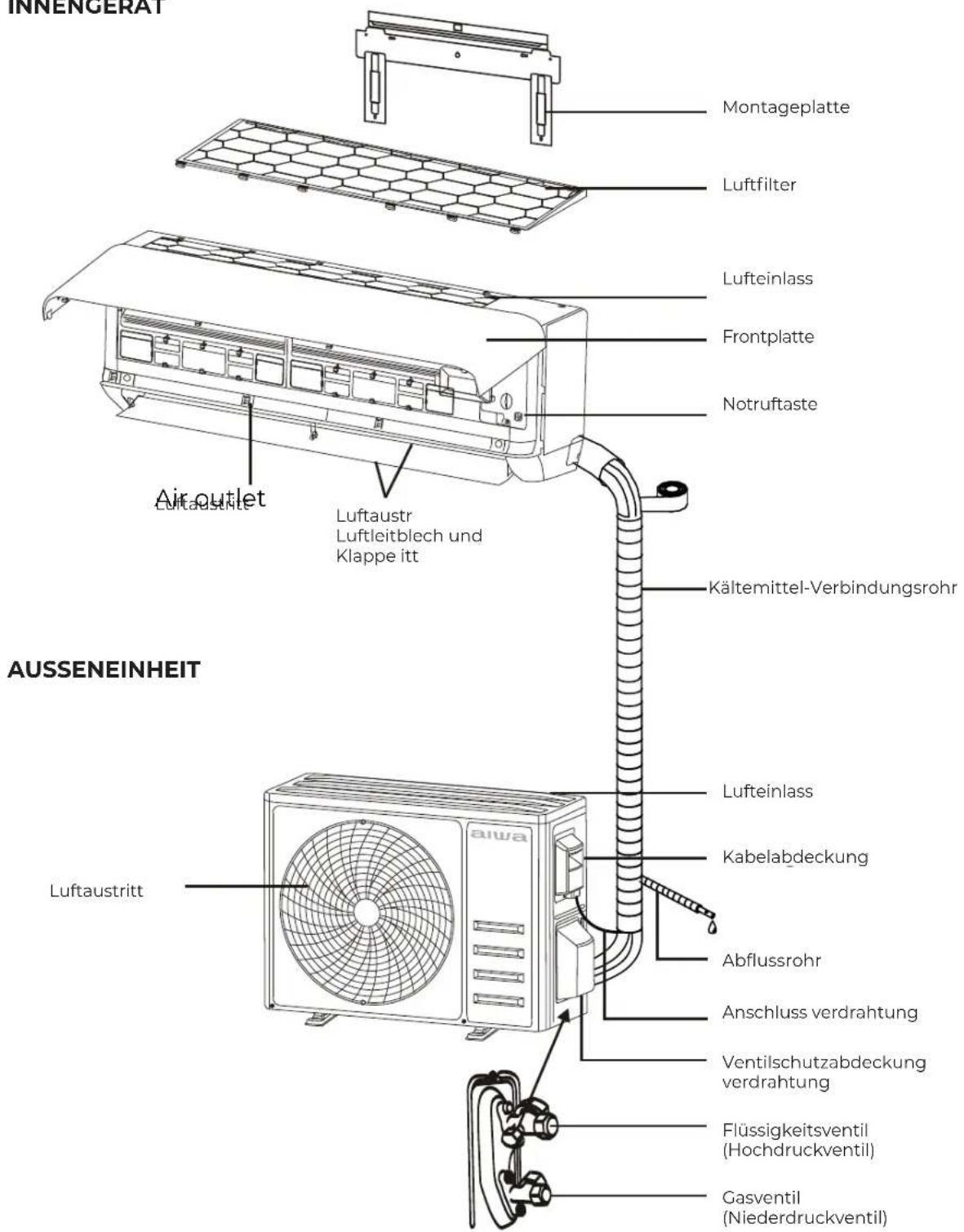

BEZEICHNUNG DER TEILE

INNENGERÄT AUSSENEINHEIT LuftaustrittLuftaustrittMontageplatteNotruftasteFrontplatteLufteinlassKältemittel-VerbindungsrohrLufteinlassAbussrohrKabelabdeckungAnschluss verdrahtungVentilschutzabdeckung verdrahtungFlüssigkeitsventil(Hochdruckventil) Gasventil(Niederdruckventil) LuftlterLuftaustr Luftleitblech und Klappe itt Hinweis: Diese Abbildung kann vom tatsächlichen Objekt abweichen. Bitte nehmen Sie letzteres als Standard.ACD-24KBTU 37

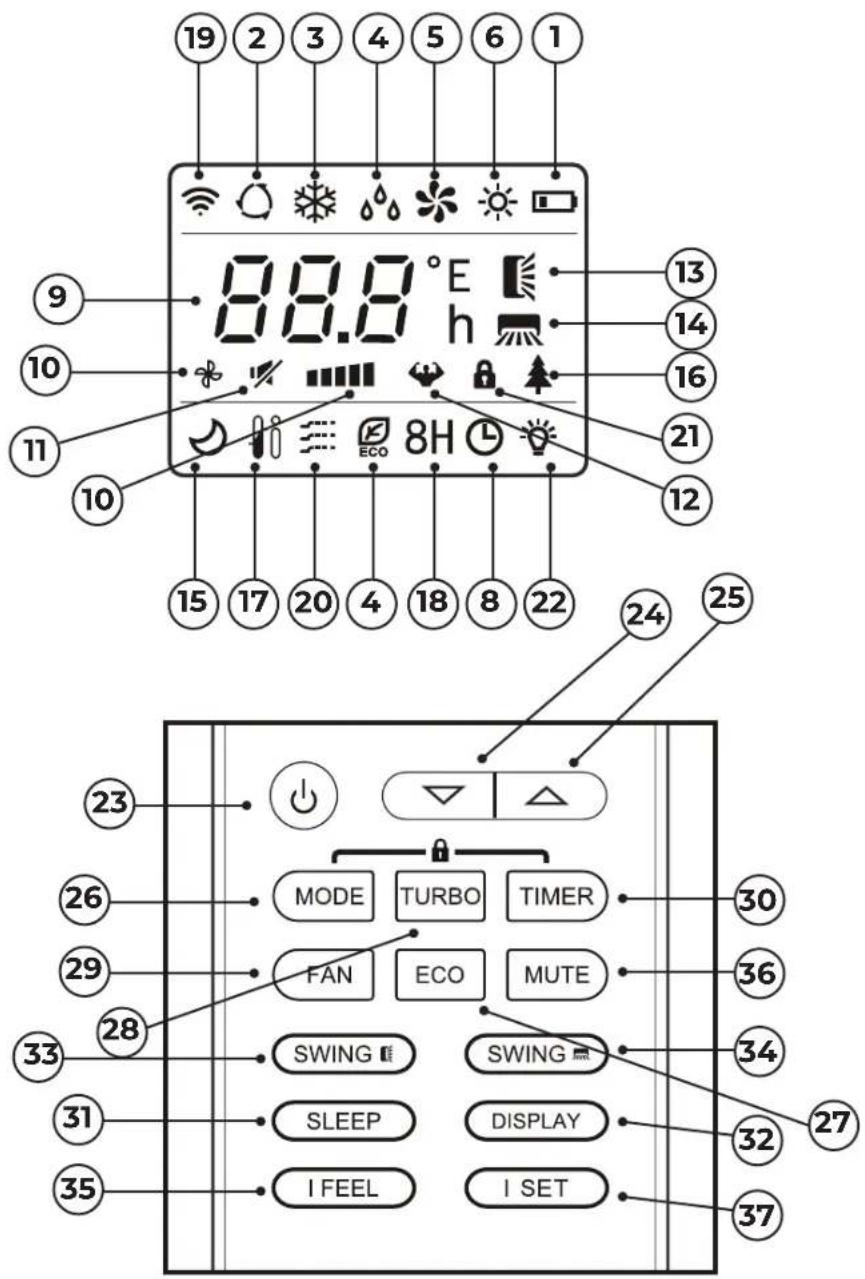

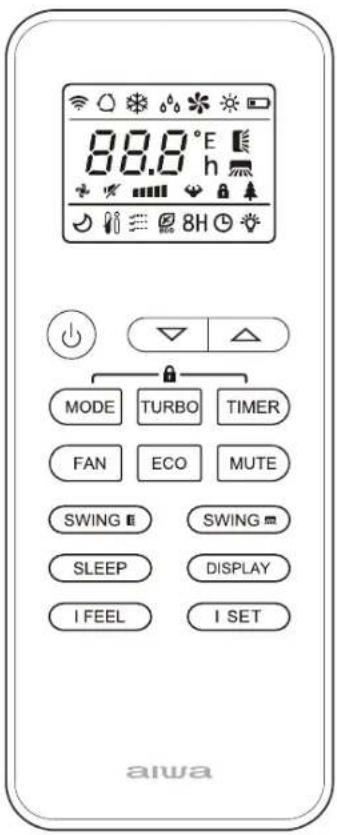

1 Anzeige für Timer-, Temperatur- und Fehlercodes. 2 Leuchtet während des Timerbetriebs auf. 3 Ruhezustand Die Form und Position von Schaltern und Anzeigen kann je nach Modell unterschiedlich sein, ihre Funktion ist jedoch gleich.38 ACD-24KBTU

10) Lüftergeschwindigkeit: Auto / niedrig / niedrig-

Mittel / Mittel / mittel-hoch / hoch

13) Auf-Ab-Selbstschwingen

14) Links-Rechts-Auto-Schaukel

16) Gesundheitsfunktion

23) Zum Ein-/Ausschalten der Klimaanlage.

24) Um die Temperatur zu erhöhen, oder Timer-

Einstellung Stunden.

25) Zu verringern temperatur, oder Timer einstellung

26) MODUS Zur Auswahl der Betriebsart (AUTO,

Funktion. Langes Drücken, um die 8ºC- Heizfunktion zu aktivieren/deaktivieren (je nach Modell).

28) TURBO Zum Aktivieren/Deaktivieren der

29) LÜFTER, um die Lüftergeschwindigkeit von Auto/

niedrig/mittel/hoch zu wählen.

30) TIMER Zum Einstellen der Zeit für das Ein-/

Ausschalten des Timers.

31) SLEEP Zum Ein-/Ausschalten der Funktion SLEEP.

32) ANZEIGE Zum Ein-/Ausschalten der LED-Anzeige.

33) SCHWENKEN Sie, um die Bewegung der

horizontalen Klappenlamellen zu stoppen oder zu starten, oder stellen Sie die gewünschte Luftströmungsrichtung nach oben / unten ein.

34) SCHWENKEN, um die Bewegung der vertikalen

Deektorlamellen zu stoppen oder zu starten oder die gewünschte Luftströmungsrichtung nach links/ rechts einzustellen.

35) ICH FÜHLE MICH an, die ich FÜHLE-Funktion ein- /

36) MUTE Zum Ein-/Ausschalten der MUTE-Funktion.

Langes Drücken zum Aktivieren / Deaktivieren der GEN-Funktion (modellabhängig).

37) Ich stelle die eingestellte Temperatur,

den Einstellmodus und die eingestellte Lüftergeschwindigkeit nach Bedarf in den Speicher ein. Die Anzeige und einige Funktionen der Fernbedienung können je nach Modell variieren. Die Form und Position der Tasten und Anzeigen kann je nach Modell variieren, ihre Funktion ist jedoch dieselbe. Das Gerät bestätigt den korrekten Empfang jeder Taste mit dem Piepton.

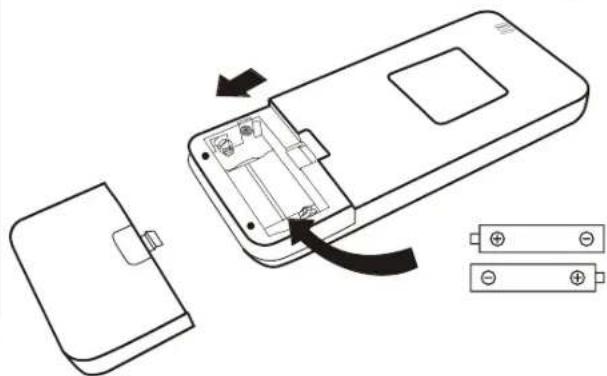

AUSTAUSCH VON BATTERIEN

Entfernen Sie die Batterieabdeckplatte von der Rückseite der Fernbedienung, indem Sie sie in Pfeilrichtung schieben. Legen Sie die Batterien entsprechend der auf der Fernbedienung angezeigten Richtung (+ und -) ein. Bringen Sie die Batterieabdeckung wieder an, indem Sie sie einrasten lassen. Verwenden Sie 2 Stück LRO3 AAA (1,5 V) Batterien. Verwenden Sie keine wiederauadbaren Batterien. Ersetzen Sie die alten Batterien durch neue des gleichen Typs, wenn das Display nicht mehr lesbar ist. Entsorgen Sie Batterien nicht als unsortierten Hausmüll. Eine getrennte Sammlung solcher Abfälle zur Sonderbehandlung ist erforderlich. Bei einigen Modellen können Sie jedes Mal, wenn Sie die Batterien zum ersten Mal in die Fernbedienung einlegen, den Steuerungstyp nur für die Kühlung oder die Heizungspumpe einstellen. Sobald Sie die Batterien eingelegt haben, schalten Sie die Fernbedienung aus und arbeiten Sie wie folgt.

1. Drücken Sie lange

MODE auf die Taste, bis das Symbol ( ) blinkt, um den Typ nur Kühlung einzustellen.

2. Drücken Sie lange

MODE auf die Taste, bis das Symbol ( ) blinkt, um den Heizungspumpentyp einzustellen. Hinweis: Wenn Sie die Fernbedienung in den Kühlmodus versetzen, ist es bei Geräten mit Heizungspumpe nicht möglich, die Heizfunktion zu aktivieren. Wenn Sie zurücksetzen müssen, nehmen Sie die Batterien heraus und setzen Sie sie erneut ein. Bei einigen Modellen der Fernbedienung können Sie die Temperaturanzeige zwischen ºC und ºF programmieren.

1. Halten Sie die Taste

TURBO länger als 5 Sekunden gedrückt, um in den Änderungsmodus zu gelangen;

2. Halten Sie die Taste

TURBO gedrückt, bis sie auf ºC und ºF wechselt;

3. Lassen Sie dann das Drücken los und

warten Sie 5 Sekunden, die Funktion wird ausgewählt. Beachten: Richten Sie die Fernbedienung auf die Klimaanlage. Stellen Sie sicher, dass sich keine Gegenstände zwischen der Fernbedienung und dem Signalempfänger im Innengerät benden. Lassen Sie die Fernbedienung niemals den Sonnenstrahlen ausgesetzt. Halten Sie die Fernbedienung in einem Abstand von mindestens 1 m zum Fernseher oder anderen Elektrogeräten.40 ACD-24KBTU KÜHLBETRIEB COOL Die Kühlfunktion ermöglicht es der Klimaanlage, den Raum zu kühlen und gleichzeitig die Luftfeuchtigkeit zu reduzieren. Um die Kühlfunktion (COOL) zu aktivieren, drücken Sie die Taste, bis das Symbol ( auf dem Display erscheint. Mit der Taste oder eine niedrigere Temperatur einstellen als das des Zim mers. LÜFTERMODUS (nicht Lüftertaste) FAN Lüftermodus, nur Belüftung. Um den Lüftermodus einzustellen, drücken Sie mode, bis auf dem Display angezeigt wird. TROCKENER MODUS DRY Diese Funktion reduziert die Luftfeuchtigkeit, um den Raum komfortabler zu gestalten. Um den Trockenmodus einzustellen, drücken Sie mode, bis im Display erscheint. Eine automatische Voreinstellung ist aktiviert. AUTO MODE AUTO Automatikbetrieb. Um den AUTO-Modus einzustellen, drücken Sie mode, bis auf dem Display angezeigt wird. Im AUTO-Modus wird der Run-Modus automatisch entsprechend der Raumtemperatur eingestellt. HEIZBETRIEB HEAT Die Heizfunktion ermöglicht es der Klimaanlage, den Raum zu heizen. Um die Heizfunktion (HEAT) zu aktivieren, drücken Sie die Mode-Taste, bis das Symbol auf dem Display erscheint. Mit der Taste oder stellen Sie eine höhere Temperatur als die des Raumes ein. Im Heizbetrieb kann das Gerät automatisch einen Abtauzyklus aktivieren, der für die Reinigung des Eises am Kondensator unerlässlich ist, um seine Wärmeaustauschfunktion wiederherzustellen. Dieser Vorgang dauert normalerweise 2-10 Minuten. Während des Abtauens stoppt der Lüfter des Innengeräts den Betrieb. Nach dem Abtauen geht es automatisch in den Heizmodus über. LÜFTERGESCHWINDIGKEITSFUNKTION (Lüftertaste) FAN Ändern Sie die Betriebsdrehzahl des Lüfters. Drücken Sie die Taste FAN, um die Geschwindigkeit des laufenden Lüfters einzustellen.Sie kann kreisförmig auf AUTO / Stummschaltung / NIEDRIG / NIEDRIG-MITTEL / MIT TEL / MITTEL-HOCH / HOCH / TURBO-Geschwindigkeit eingestellt werden. KINDERSICHERUNGSFUNKTION

1. Drücken Sie lange die MODUS- und TIMER-Taste

zusammen, um diese Funktion zu aktivieren, und wiederholen Sie sie, um diese Funktion zu deaktivieren.

2. Unter dieser Funktion wird keine einzelne Taste aktiv.

TIMER-Funktion ---- TIMER EIN TIMER Zum automatischen Einschalten des Geräts. Wenn das Gerät ausgeschaltet ist, können Sie den TIMER EINSCHALTEN. So stellen Sie die Zeit für das automatische Einschalten wie folgt ein:

TIMER Taste zum ersten Mal, um das Einschalten einzustellen. und erscheinen auf dem Fernbedienungsdisplay und blinken.

2. Drücken Sie die Taste und um die gewünschte

Timer-Einschaltzeit einzustellen. Jedes Mal, wenn Sie die Taste drücken, erhöht / verringert sich die Zeit zwischen 0 und 10 Stunden um eine halbe Stunde und zwischen 10 und 24 Stunden um eine Stunde.Drücken Sie die TIMER-Taste zum zweiten Mal, um zu bestätigen.

TIMER Taste zum zweiten Mal, um zu bestätigen.

4. Stellen Sie nach dem Einschalten des Timers den

gewünschten Modus (Kühlen / Heizen / Auto / Lüften / Trocknen) ein, indem Sie die Taste MODE drücken. Und stellen Sie die benötigte Lüftergeschwindigkeit ein, indem Sie die Taste FAN drücken. Und drücken Sie oder, um die gewünschte Betriebstemperatur einzustellen. BRECHEN Sie es ab, indem Sie die TIMER Taste drücken. TIMER-Funktion ---- TIMER AUS TIMER Zum automatischen Ausschalten des Geräts. Wenn das Gerät ausgeschaltet ist, können Sie den TIMER EINSCHALTEN. So stellen Sie die Zeit für das automatische Einschalten wie folgt ein: Wenn das Gerät eingeschaltet ist, können Sie den TIMER AUSSCHALTEN.

1. Stellen Sie sicher, dass das Gerät EINGESCHALTET ist.

2. Drücken Sie zum ersten Mal die Taste

TIMER um die Abschaltung einzustellen.

TIMER Taste zum zweiten Mal, um zu bestätigen. BRECHEN Sie es ab, indem Sie die TIMER drücken.. Hinweis: Die gesamte Programmierung sollte innerhalb von 5 Sekunden durchgeführt werden, da sonst die Einstellung abgebrochen wird. SWING-Funktion SWING SWING

1. Drücken Sie die Taste SWING*, um die Jalousie zu aktivieren,

1.1 Drücken Sie, um die horizontalen Klappen zu

aktivieren, um von oben nach unten zu schwenken. Drücken Sie erneut, um die Schwenkbewegung im aktuellen Winkel zu stoppen.

1.2 Drücken Sie, um die vertikalen Abweiser zu aktivieren,

um von links nach rechts zu schwenken. Drücken Sie erneut, um die Schwenkbewegung im aktuellen Winkel zu stoppen.Press again to stop the swing movement at the current angle.

2. Wenn die vertikalen Abweiser manuell unter den Klappen

positioniert werden, können sie den Luftstrom direkt nach rechts oder links bewegen.

3. Wenn die vertikalen Abweiser manuell unter den Klappen

positioniert werden, können sie den Luftstrom direkt nach rechts oder links bewegen. Diese Einstellung muss bei ausgeschaltetem Gerät erfolgen.ACD-24KBTU

Klappen niemals manuell positionieren, der empndliche Mechanismus könnte ernsthaft beschädigt werden! Stecken Sie niemals Finger, Stöcke oder andere Gegenstände in die Lufteinlass- oder Auslassöffnungen. Ein solcher versehentlicher Kontakt mit spannungsführenden Teilen kann zu unvorhersehbaren Schäden oder Verletzungen führen.

TURBO Um die Turbo-Funktion zu aktivieren, drücken Sie die TURBO-Taste, und erscheint auf dem Display. Drücken Sie erneut, um diese Funktion abzubrechen. Wenn Sie im KÜHL-/ Heizmodus die

Funktion auswählen, schaltet das Gerät in den Schnellkühl- oder Schnellheizmodus und betreibt die höchste Lüftergeschwindigkeit, um einen starken Luftstrom zu erzeugen.

1. Drücken Sie die Taste

um diese Funktion zu aktivieren, und wird auf dem Fernbedienungsdisplay angezeigt. Wiederholen Sie diesen Vorgang, um diese Funktion zu deaktivieren. Wenn die Stummschaltung*-Funktion ausgeführt wird, zeigt die Fernbedienung die automatische Lüfterdrehzahl an und das Innengerät arbeitet mit der niedrigsten Lüfterdrehzahl, um ein ruhiges Gefühl zu vermitteln. Wenn Sie die Taste FAN/ TURBO/ SLEEP drücken, wird die Stummschaltungsfunktion abgebrochen. Die Stummschaltfunktion kann im Trockenmodus nicht aktiviert werden.

SLEEP Voreinstellung des automatischen Betriebsprogramms. Drücken Sie die Taste SLEEP um die SLEEP*-Funktion zu aktivieren, und erscheint auf dem Display. Drücken Sie erneut, um diese Funktion abzubrechen. Nach 10 Stunden im Ruhemodus wechselt die Klimaanlage in den vorherigen Einstellmodus.

I FEEL Drücken Sie die I FEEL Taste, um die Funktion zu aktivieren. Wiederholen Sie diesen Vorgang, um diese Funktion zu deaktivieren. Diese Funktion ermöglicht es der Fernbedienung, die Temperatur an ihrem aktuellen Standort zu messen und dieses Signal an die Klimaanlage zu senden, um die Temperatur um Sie herum zu optimieren und den Komfort zu gewährleisten. Es wird 2 Stunden später automatisch deaktiviert. ECO-Funktion ECO In diesem Modus stellt das Gerät automatisch den Betrieb ein, um Energie zu sparen. Drücken Sie die ECO-Taste, das erscheint auf dem Display und das Gerät läuft im ECO-Modus. Drücken Sie erneut, um es abzubrechen. Die ECO-Funktion ist in beiden Versionen verfügbar KÜHL- und Heizmodi. DISPLAY-Funktion DISPLAY Schalten Sie die LED-Anzeige auf dem Bedienfeld EIN / AUS. Drücken Sie die Taste DISPLAY , um die LED-Anzeige auf dem Bedienfeld auszuschalten. Drücken Sie erneut, um die LED-Anzeige einzuschalten.

1. Schalten Sie zuerst das Innengerät ein und drücken Sie

die MUTE -Taste 3 Sekunden lang, um sie zu aktivieren. Wiederholen Sie den Vorgang, um diese Funktion zu deaktivieren. Drücken Sie unter dieser Funktion kurz die Stummschaltungstaste, um den allgemeinen Typ L3 - L2 - L1 - OF auszuwählen. Wählen Sie AUS und warten Sie 2 Sekunden, um es zu beenden.

• Wenn das Innengerät "0A" anzeigt, verwenden Sie bitte die Fernbedienung, um den Betriebsgang des GEN-Modus anzuheben, und der Kompressor startet nach 3-minütigem Anhalten neu. (optional) Nur optional für einige Heizungspumpen- Wechselrichtergeräte.. Um diese Funktion zu aktivieren, schalten Sie zuerst das Innengerät aus und drücken Sie dann gleichzeitig die Tasten

in Richtung des Innengeräts, bis ein Piepton ertönt und

auf dem Display der Fernbedienung und der LED-Innenanzeige angezeigt wird.

1. Diese Funktion trägt dazu bei, angesammelten Schmutz,

Bakterien usw. aus dem Innenverdampfer zu entfernen. Diese Funktion läuft etwa 30 Minuten und kehrt in den Voreinstellungsmodus zurück. Sie können die Taste drücken, um diese Funktion während des Vorgangs abzubrechen. Sie hören 2 Pieptöne, wenn es beendet oder abgebrochen ist. Es ist normal, wenn während dieses Funktionsprozesses Geräusche auftreten, da sich Kunststoffe bei Hitze ausdehnen und sich bei Kälte zusammenziehen. Wir empfehlen, diese Funktion bei den folgenden Umgebungsbedingungen zu betreiben, um bestimmte Sicherheitsschutzfunktionen zu vermeiden. Innengerät Temperatur < 86ºF (30ºC) Außeneinheit 41ºF (5ºC) < Temp < 86ºF(30ºC) Es wird empfohlen, diese Funktion alle 3 Monate zu verwenden. ptional

ECO -Taste länger als 3 Sekunden, um diese Funktion zu aktivieren, und 8ºC

46ºF ) erscheint auf dem Fernbedienungsdisplay. Wiederholen Sie diesen Vorgang, um diese Funktion zu deaktivieren 8ºC 46ºF Diese Funktion startet automatisch den Heizmodus, wenn die Raumtemperatur unter 8ºC (46ºF) liegt, und kehrt in den Standby-Modus zurück, wenn die Temperatur 9ºC (48ºF) erreicht. Wenn die Raumtemperatur höher als 18ºC (64ºF) ist, hebt das Gerät diese Funktion automatisch auf.42 ACD-24KBTU Sanfte Windfunktion (optional)

1. Schalten Sie das Innengerät ein und wechseln Sie in

den Kühlmodus.Drücken Sie dann die Tasten FAN and MUTE 3 Sekunden lang gleichzeitig, um diese Funktion zu aktivieren. erscheint auf dem Display. Wiederholen Sie es, um es zu deaktivieren.

2. Diese Funktion schließt automatisch die vertikalen

Klappen und gibt Ihnen das angenehme sanfte Windgefühl. Gesundheitsfunktion (optional)

1. Schalten Sie zuerst das Innengerät ein und drücken

Sie die Tasten SLEEP und DISPLAY 3 Sekunden lang gleichzeitig, um diese Funktion zu aktivieren. erscheint auf dem Display. Wiederholen Sie es, um es zu deaktivieren

2. Wenn die Gesundheitsfunktion gestartet wird,

werden die Ionisator-/Plasma-/bipolaren Ionisator- / UVC-Leuchten (je nach Modell) eingeschaltet und laufen. I Funktion EINSTELLEN (optional) Merken Sie sich Ihre Lieblingseinstellung und rufen Sie sie auf, indem Sie eine Taste drücken Merken Sie sich die Lieblingseinstellung:

1. Drücken Sie in jedem Modus (KÜHLEN / HEIZEN /

LÜFTEN / TROCKNEN) die Taste "I SET" länger als 3 Sekunden, um sich daran zu erinnern;

2. Wenn auf dem Display der Fernbedienung "AU"

blinkt, bedeutet dies, dass sich die Fernbedienung Ihre Lieblingseinstellung merkt;

• Drücken Sie eine beliebige Taste, um zu beenden, und Sie können es durch Wiederholung 1, 2 Operation zurücksetzen. Laufen Sie in die Lieblingseinstellung:

1. In jedem Modus (KÜHLEN / HEIZEN / LÜFTEN

/ TROCKNEN) einmal die Taste "I SET" auf aktiv drücken;

2. Das Gerät wird als Ihre Lieblingseinstellung

ausgeführt und Sie sehen [AU] auf der Fernbedienung blinken;

3. Drücken Sie sie erneut oder andere Tasten, um

diese Funktion abzubrechen. Der Versuch, die Klimaanlage bei Temperaturen außerhalb des angegebenen Bereichs zu verwenden, kann dazu führen, dass die Klimaanlagenschutzvorrichtung startet und die Klimaanlage möglicherweise nicht funktioniert. Versuchen Sie daher, die Klimaanlage unter den folgenden Temperaturbedingungen zu verwenden. With the power supply connected, restart the air conditioner after shutdown, or switch it to other mode during operation, and the air conditioner protection device will start. The compressor will resume operation after 3 minutes. Erwärmung Kühlung Trocken Raumtemperatur 0 ºC~30ºC 17ºC ~32ºC (63ºF ~90ºF ) OAußentemperatur -20ºC~30ºC -15ºC~53ºC Temperatur MODUS Inverter air conditioner: BEDIENUNGSANLEITUNGACD-24KBTU 43

Aktueller Status Betrieb Reagieren Modus eingeben Standby Drücken Sie einmal die Notruftaste Es piept einmal kurz Kühlbetrieb Standby (Nur für Heizungspumpe) Drücken Sie die Notruftaste zweimal in 3 Sekunden Es piept zweimal kurz Heizbetrieb Laufen Drücken Sie einmal die Notruftaste Es piept eine Weile weiter Aus-Modus SCHALTKASTENDECKEL (öffnen Sie das Bedienfeld des Innengeräts) Eigenschaften des Heizbetriebs (anwendbar auf Heizungspumpe) Vorheizen: Wenn die Heizfunktion aktiviert ist, benötigt das Innengerät nach dem Vorheizen 2 bis 5 Minuten dass die Klimaanlage zu heizen beginnt und warme Luft bläst. Abtauung: Während des Heizens, wenn das Außengerät gefrostet ist, aktiviert die Klimaanlage die automatische Abtaufunktion, um den Heizeffekt zu verbessern. Während des Abtauens hören die Innen- und Außenventilatoren auf zu laufen. Die Klimaanlage heizt nach dem Abtauen automatisch wieder auf. Notruftaste:: Öffnen Sie das Bedienfeld und suchen Sie die Notruftaste an der elektronischen Steuerbox, wenn die Fernbedienung controller fällt aus. (Drücken Sie immer den Notrufknopf mit Isoliermaterial.)

1. Lesen Sie die Informationen in diesem Handbuch,

um die Platzabmessungen zu ermitteln, die für die ordnungsgemäße Installation des Geräts erforderlich sind, einschließlich der zulässigen Mindestabstände zu benachbarten Strukturen.

2. Das Gerät muss in einem Raum mit einer

Grundäche von mehr als 4 m2 installiert, betrieben und gelagert werden.

3. Die Installation von Rohrleitungen ist auf ein

Minimum zu beschränken.

4. Die Rohrleitungen müssen vor physischen

Beschädigungen geschützt sein und dürfen nicht in einem unbelüfteten Raum installiert werden, wenn der Raum kleiner als 4 m2 ist.

5. Die Einhaltung der nationalen Gasvorschriften ist zu

6. Die mechanischen Anschlüsse müssen für

Wartungszwecke zugänglich sein.

7. Befolgen Sie die Anweisungen in diesem Handbuch

zur Handhabung, Installation, Reinigung, Wartung und Entsorgung des Kältemittels.

8. Stellen Sie sicher, dass die Belüftungsöffnungen frei

von Hindernissen sind.

9. Hinweis: Die Wartung darf nur gemäß den

Empfehlungen des Herstellers durchgeführt werden.

10. Warnung: Das Gerät ist in einem gut belüfteten

Bereich aufzubewahren, in dem die Raumgröße der für den Betrieb angegebenen Raumäche entspricht.

11. Warnung: Das Gerät muss in einem Raum ohne

ständig betriebene offene Flammen (z. B. ein Betriebsgasgerät) und Zündquellen (z. B. eine Betriebselektroheizung) gelagert werden.

12. Das Gerät ist so zu lagern, dass mechanische

Beschädigungen vermieden werden.

13. Es ist angebracht, dass jeder, der an einem

Kältemittelkreislauf arbeiten muss, über ein gültiges und aktuelles Zertikat einer von der Industrie akkreditierten Bewertungsstelle verfügt, das seine Kompetenz im Umgang mit Kältemitteln gemäß der in der betreffenden Branche ANWEISUNGEN FÜR DIE WARTUNG(R32)44 ACD-24KBTU

16. Informationen zum Service:

1) Überprüfung des Bereichs Vor Beginn der Arbeiten

an Anlagen, die brennbare Kältemittel enthalten, sind Sicherheitskontrollen erforderlich, um sicherzustellen, dass die Zündgefahr minimiert wird. Bei Reparaturen an der Kälteanlage sind vor Arbeiten an der Anlage die folgenden Vorsichtsmaßnahmen zu beachten.

2) Arbeitsverfahren Die Arbeiten müssen nach einem

kontrollierten Verfahren durchgeführt werden, um das Risiko des Vorhandenseins eines brennbaren Gases oder Dampfes während der Ausführung der Arbeiten zu minimieren.

3) Allgemeiner Arbeitsbereich Das gesamte

Wartungspersonal und andere Personen, die in der Umgebung arbeiten, müssen über die Art der ausgeführten Arbeiten unterrichtet werden. Arbeiten auf engstem Raum sind zu vermeiden. Der Bereich um den Arbeitsbereich ist abzugrenzen. Stellen Sie sicher, dass die Bedingungen in dem Bereich durch die Kontrolle von brennbarem Material sicher gemacht wurden

4) Überprüfung auf Vorhandensein von Kältemittel

Der Bereich muss vor und während der Arbeit mit einem geeigneten Kältemitteldetektor überprüft werden, um sicherzustellen, dass der Techniker auf potenziell entzündliche Atmosphären aufmerksam ist. Stellen Sie sicher, dass die verwendete Lecksuchausrüstung für den Einsatz mit brennbaren Kältemitteln geeignet ist, d. h. funkenfrei, ausreichend abgedichtet oder eigensicher ist.

5) Vorhandensein eines Feuerlöschers Wenn heiße

Arbeiten an der Kühlanlage oder an zugehörigen Teilen durchgeführt werden sollen, müssen geeignete Feuerlöschgeräte zur Hand sein. Halten Sie einen Trockenpulver- oder CO 2 -Feuerlöscher neben dem Ladebereich bereit.

6) Keine Zündquellen Niemand, der Arbeiten an

einer Kälteanlage ausführt, bei denen Rohrleitungen freigelegt werden, darf Zündquellen so verwenden, dass Brand- oder Explosionsgefahr besteht. Alle möglichen Zündquellen, einschließlich Zigarettenrauchen, sollten ausreichend weit vom Einbau-, Reparatur-, Ausbau- und Entsorgungsort entfernt gehalten werden, wobei möglicherweise Kältemittel in den umgebenden Raum freigesetzt werden kann. Vor Beginn der Arbeiten ist der Bereich um die Ausrüstung herum zu vermessen, um sicherzustellen, dass keine brennbaren Gefahren oder Zündgefahren bestehen. Rauchverbotsschilder werden angezeigt.

7) Belüfteter Bereich Stellen Sie sicher, dass sich der

Bereich im Freien bendet oder ausreichend belüftet ist, bevor Sie in das System einbrechen oder heiße Arbeiten ausführen. Während der Dauer der Arbeiten muss eine gewisse Belüftung aufrechterhalten werden. Die Belüftung sollte freigesetztes Kältemittel sicher verteilen und vorzugsweise von außen in die Atmosphäre ausstoßen.

8) Kontrollen der Kühlanlagen, bei denen elektrische

Komponenten ausgetauscht werden, müssen sie für den Zweck und die korrekte Spezikation geeignet sein. Die Wartungs- und Servicerichtlinien des Herstellers sind jederzeit zu befolgen. Im Zweifelsfall wenden Sie sich an die technische Abteilung des Herstellers. Bei Anlagen, in denen brennbare Kältemittel verwendet werden, sind folgende Kontrollen durchzuführen: -- Die Füllmenge entspricht der Raumgröße, in der die kältemittelhaltigen Teile installiert sind; -- Die Lüftungsmaschinen und -Auslässe funktionieren ordnungsgemäß und sind nicht verstopft; -- Wenn ein indirekter Kältekreislauf verwendet wird, ist der Sekundärkreis auf das Vorhandensein von Kältemittel zu überprüfen; -- Die Kennzeichnung der Ausrüstung ist weiterhin sichtbar und lesbar. Unleserliche Markierungen und Zeichen sind zu berichtigen; -- Kühlrohre oder -komponenten werden an einer Stelle installiert, an der sie wahrscheinlich keinem Stoff ausgesetzt sind, der kältemittelhaltige Komponenten angreifen könnte, es sei denn, die Komponenten bestehen aus Materialien, die von Natur aus korrosionsbeständig sind oder angemessen gegen Korrosion geschützt sind. Vorsicht: Brandgefahr Betriebsanleitung Technisches Handbuch lesen anerkannten Bewertungsspezikation anerkennt. Wartungsarbeiten sollten nur in Übereinstimmung mit den Empfehlungen des Geräteherstellers durchgeführt werden. Wartungs- und Reparaturarbeiten, die die Unterstützung anderer qualizierter Personen erfordern, müssen unter Aufsicht der für die Verwendung brennbarer Kältemittel zuständigen Person durchgeführt werden.

14. Alle Arbeitsvorgänge, die Sicherheitseinrichtungen

betreffen, dürfen nur von sachkundigen Personen durchgeführt werden.

• Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel, um den Abtauvorgang zu beschleunigen oder zu reinigen.

• Das Gerät ist in einem Raum ohne ständig arbeitende Zündquellen (z. B. offene Flammen, ein in Betrieb bendliches Gasgerät oder eine in Betrieb bendliche elektrische Heizung) aufzubewahren.

• Nicht durchstechen oder verbrennen.

• Beachten Sie, dass Kältemittel keinen Geruch enthalten dürfen.ACD-24KBTU 45

Bei Anlagen, in denen brennbare Kältemittel verwendet werden, sind folgende Kontrollen durchzuführen: -- Die Füllmenge entspricht der Raumgröße, in der die kältemittelhaltigen Teile installiert sind; -- Die Lüftungsmaschinen und -Auslässe funktionieren ordnungsgemäß und sind nicht verstopft; -- Wenn ein indirekter Kältekreislauf verwendet wird, ist der Sekundärkreis auf das Vorhandensein von Kältemittel zu überprüfen; -- Die Kennzeichnung der Ausrüstung ist weiterhin sichtbar und lesbar. Unleserliche Markierungen und Zeichen sind zu berichtigen; -- Kühlrohre oder -komponenten werden an einer Stelle installiert, an der sie wahrscheinlich keinem Stoff ausgesetzt sind, der kältemittelhaltige Komponenten angreifen könnte, es sei denn, die Komponenten bestehen aus Materialien, die von Natur aus korrosionsbeständig sind oder angemessen gegen Korrosion geschützt sind.

9) Überprüfung elektrischer Geräte

Die Reparatur und Wartung elektrischer Komponenten umfasst anfängliche Sicherheitsprüfungen und Komponenteninspektionsverfahren. Wenn ein Fehler vorliegt, der die Sicherheit beeinträchtigen könnte, darf keine Stromversorgung an den Stromkreis angeschlossen werden, bis er zufriedenstellend behoben ist. Wenn der Fehler nicht sofort behoben werden kann, aber der Betrieb fortgesetzt werden muss, ist eine angemessene Übergangslösung zu verwenden. Dies muss dem Eigentümer der Ausrüstung gemeldet werden, damit alle Parteien informiert werden. Zu den ersten Sicherheitsprüfungen gehören: -- Dass die Kondensatoren entladen sind: Dies muss auf sichere Weise erfolgen, um die Möglichkeit von Funkenbildung zu vermeiden; -- Dass während des Ladens, Wiederherstellens oder Spülens des Systems keine spannungsführenden elektrischen Komponenten und Kabel freiliegen; -- Dass eine Kontinuität der Erdungsverbindung besteht.

17. Reparaturen an versiegelten Bauteilen

1) Bei Reparaturen an versiegelten Bauteilen

müssen alle elektrischen Versorgungen von den zu bearbeitenden Geräten getrennt werden, bevor versiegelte Abdeckungen usw. entfernt werden. Wenn eine Stromversorgung der Ausrüstung während der Wartung unbedingt erforderlich ist, muss an der kritischsten Stelle eine permanent funktionierende Form der Lecksuche angebracht werden, um vor einer potenziell gefährlichen Situation zu warnen.

2) Es ist besonders darauf zu achten, dass durch

Arbeiten an elektrischen Bauteilen das Gehäuse nicht so verändert wird, dass das Schutzniveau beeinträchtigt wird. Dies umfasst Schäden an Kabeln, übermäßige Anzahl von Anschlüssen, Klemmen, die nicht den Originalspezikationen entsprechen, Schäden an Dichtungen, falsche Montage von Verschraubungen usw. Stellen Sie sicher, dass das Gerät sicher montiert ist. Stellen Sie sicher, dass Dichtungen oder Dichtungsmaterialien nicht so abgebaut sind, dass sie nicht mehr dem Zweck dienen, das Eindringen brennbarer Atmosphären zu verhindern. Ersatzteile müssen den Spezikationen des Herstellers entsprechen. HINWEIS: Die Verwendung von Silikondichtmittel kann die Wirksamkeit einiger Arten von Lecksuchgeräten beeinträchtigen. Eigensichere Komponenten müssen vor Arbeiten an ihnen nicht isoliert werden.

18. Reparatur eigensicherer Komponenten

Legen Sie keine permanenten induktiven oder kapazitiven Lasten an den Stromkreis an, ohne sicherzustellen, dass diese die für das verwendete Gerät zulässige Spannung und Stromstärke nicht überschreiten. Eigensichere Komponenten sind die einzigen Typen, an denen unter Spannung in Gegenwart einer brennbaren Atmosphäre gearbeitet werden kann. Die Prüfeinrichtung muss die richtige Nennleistung aufweisen. Ersetzen Sie Komponenten nur durch vom Hersteller angegebene Teile. Andere Teile können durch ein Leck zur Entzündung von Kältemittel in der Atmosphäre führen.

Stellen Sie sicher, dass die Verkabelung keinem Verschleiß, Korrosion, übermäßigem Druck, Vibrationen, scharfen Kanten oder anderen nachteiligen Umwelteinüssen ausgesetzt ist. Bei der Prüfung sind auch die Auswirkungen von Alterung oder ständigen Vibrationen von Quellen wie Kompressoren oder Lüftern zu berücksichtigen.

20. Erkennung brennbarer Kältemittel

Bei der Suche oder Erkennung von Kältemittellecks dürfen unter keinen Umständen potenzielle Zündquellen verwendet werden. Ein Halogenidbrenner (oder ein anderer Detektor, der eine offene Flamme verwendet) darf nicht verwendet werden. Lecksuchverfahren Die folgenden Lecksuchverfahren gelten für Systeme, die brennbare Kältemittel enthalten, als akzeptabel.

21. Elektronische Lecksucher

werden verwendet, um brennbare Kältemittel zu erkennen, aber die Empndlichkeit ist möglicherweise nicht ausreichend oder muss möglicherweise neu kalibriert werden. (Detektionsgeräte müssen in einem kältemittelfreien Bereich kalibriert werden). Stellen Sie sicher, dass der Detektor keine potenzielle Zündquelle darstellt und für das verwendete Kältemittel geeignet ist. Lecksuchgeräte sind auf einen Prozentsatz des LFL des Kältemittels einzustellen und auf das verwendete Kältemittel zu kalibrieren, und der entsprechende Gasanteil (maximal 25 %) wird bestätigt. Lecksuchüssigkeiten sind für die Verwendung mit den meisten Kältemitteln geeignet, aber die Verwendung von chlorhaltigen Reinigungsmitteln sollte vermieden werden, da das Chlor mit dem Kältemittel reagieren und die Kupferrohrleitungen angreifen kann. Bei Verdacht auf ein Leck sind alle offenen Flammen zu entfernen/ zu löschen. Wird ein Kältemittelleck festgestellt, das gelötet werden muss, muss das gesamte Kältemittel aus dem System zurückgewonnen oder (mittels Absperrventilen) in einem vom Leck entfernten Teil des Systems isoliert werden. Sauerstofffreier Stickstoff (OFN) muss dann sowohl vor als auch während des Lötprozesses durch das.

22. System gespült werden.

Ausbau und Evakuierung Beim Einbrechen in den Kältemittelkreislauf zur Durchführung von Reparaturen oder zu anderen Zwecken sind herkömmliche Verfahren anzuwenden. Es ist jedoch wichtig, dass bewährte Verfahren befolgt werden, da Entammbarkeit eine Überlegung ist. Es ist folgendes Verfahren einzuhalten: -- Kältemittel entfernen; -- Kreislauf mit Inertgas spülen; -- Evakuieren; -- Erneut mit Inertgas spülen; -- Kreislauf durch Schneiden oder Löten öffnen.46 ACD-24KBTU Die Kältemittelfüllung muss in die richtigen Rückgewinnungszylinder zurückgewonnen werden. Das System muss mit OFN gespült werden, um die Einheit sicher zu machen. Dieser Vorgang muss möglicherweise mehrmals wiederholt werden. Druckluft oder Sauerstoff dürfen für diese Aufgabe nicht verwendet werden. Das Spülen wird erreicht, indem das Vakuum im System mit OFN unterbrochen und weiter gefüllt wird, bis der Arbeitsdruck erreicht ist, dann in die Atmosphäre entlüftet und schließlich auf ein Vakuum abgesenkt wird. Dieser Vorgang ist zu wiederholen, bis sich kein Kältemittel mehr im System bendet. Wenn die letzte Ladung verwendet wird, muss das System auf Atmosphärendruck entlüftet werden, damit Arbeiten durchgeführt werden können. Dieser Vorgang ist unbedingt erforderlich, wenn Lötarbeiten an den Rohrleitungen durchgeführt werden sollen. Stellen Sie sicher, dass sich der Auslass für die Vakuumpumpe nicht in der Nähe von Zündquellen bendet und eine Belüftung vorhanden ist.

Vor der Durchführung dieses Verfahrens ist es wichtig, dass der Techniker mit der Ausrüstung und all ihren Details vollständig vertraut ist. Es wird empfohlen, dass alle Kältemittel sicher zurückgewonnen werden. Vor der Ausführung der Aufgabe ist eine Öl- und Kältemittelprobe zu entnehmen, falls eine Analyse vor der Wiederverwendung des aufbereiteten Kältemittels erforderlich ist. Es ist wichtig, dass elektrische Energie verfügbar ist, bevor die Aufgabe begonnen wird. a) Machen Sie sich mit dem Gerät und seiner Bedienung vertraut. a) System elektrisch isolieren.. b) Stellen Sie vor dem Versuch des Verfahrens sicher, dass:. c) Stellen Sie vor dem Versuch des Verfahrens sicher, dass::

• für die Handhabung von Kältemittelaschen stehen bei Bedarf mechanische Handhabungsgeräte zur Verfügung;;

• alle persönlichen Schutzausrüstungen sind verfügbar und werden ordnungsgemäß verwendet

• der Wiederherstellungsprozess wird jederzeit von einer kompetenten Person überwacht;

• Rückgewinnungsgeräte und -aschen entsprechen den entsprechenden Normen. d) Kältemittelsystem nach Möglichkeit abpumpen. e) Wenn kein Vakuum möglich ist, stellen Sie einen Verteiler her, damit Kältemittel aus verschiedenen Teilen des Systems entfernt werden kann. f) Stellen Sie sicher, dass sich der Zylinder auf der Waage bendet, bevor die Bergung erfolgt. g) Starten Sie das Bergungsgerät und betreiben Sie es gemäß den Anweisungen des Herstellers. h) Zylinder nicht überfüllen. (Nicht mehr als 80% Volumenüssigkeitsfüllung)

i) Überschreiten Sie nicht den maximalen Arbeitsdruck des

Zylinders, auch nicht vorübergehend. j) Wenn die Flaschen korrekt gefüllt und der Vorgang abgeschlossen ist, stellen Sie sicher, dass die Flaschen und das Gerät unverzüglich vom Standort entfernt und alle Absperrventile am Gerät verschlossen werden. k) Zurückgewonnenes Kältemittel darf nur dann in ein anderes Kühlsystem eingefüllt werden, wenn es gereinigt und überprüft wurde.

Geräte müssen mit einem Etikett versehen sein, aus dem hervorgeht, dass sie außer Betrieb genommen und vom Kältemittel entleert wurden. Das Etikett muss datiert und unterschrieben sein. Stellen Sie sicher, dass sich auf dem Gerät Etiketten benden, die angeben, dass das Gerät brennbares Kältemittel enthält.

Beim Entfernen von Kältemittel aus einem System, entweder zur Wartung oder Stilllegung, wird empfohlen, dass alle Kältemittel sicher entfernt werden. Stellen Sie beim Umfüllen von Kältemittel in Zylinder sicher, dass nur geeignete Kältemittelrückgewinnungszylinder verwendet werden. Stellen Sie sicher, dass die richtige Anzahl von Zylindern zur Aufnahme der gesamten Systemladung verfügbar ist. Alle zu verwendenden Zylinder sind für das zurückgewonnene Kältemittel bestimmt und für dieses Kältemittel gekennzeichnet (d. h. Spezielle Zylinder für die Rückgewinnung von Kältemittel). Die Zylinder müssen vollständig mit Überdruckventil und zugehörigen Absperrventilen in einwandfreiem Zustand sein. Leere Rückgewinnungszylinder werden evakuiert und, wenn möglich, gekühlt, bevor die Rückgewinnung erfolgt. Die Bergungsausrüstung muss in einwandfreiem Zustand sein und eine Reihe von Anweisungen bezüglich der vorhandene Ausrüstung, die für die Rückgewinnung aller geeigneten Kältemittel geeignet ist, einschließlich gegebenenfalls brennbarer Kältemittel. Zusätzlich ein Satz kalibrierter Waagen muss verfügbar und in gutem Zustand sein. Die Schläuche müssen komplett mit leckagefreien Trennkupplungen und in gutem Zustand sein. Überprüfen Sie vor der Verwendung der Rückgewinnungsmaschine, ob sie in einwandfreiem Zustand ist, ordnungsgemäß gewartet wurde und dass alle zugehörigen elektrischen Komponenten abgedichtet sind, um eine Entzündung im Falle einer Kältemittelfreisetzung zu verhindern. Im Zweifelsfall den Hersteller konsultieren. Das zurückgewonnene Kältemittel ist in der richtigen Rückgewinnungsasche an den Kältemittellieferanten zurückzugeben und der entsprechende Abfalltransferschein zu erstellen. Mischen Sie keine Kältemittel in Rückgewinnungsgeräten und insbesondere nicht in Zylindern. Wenn Kompressoren oder Kompressoröle entfernt werden sollen, stellen Sie sicher, dass sie auf ein akzeptables Niveau evakuiert wurden, um sicherzustellen, dass kein brennbares Kältemittel im Schmiermittel verbleibt. Der Evakuierungsprozess muss vor der Rückgabe des Kompressors an die Lieferanten durchgeführt werden. Es darf nur eine elektrische Heizung des Kompressorkörpers verwendet werden, um diesen Vorgang zu beschleunigen. Wenn Öl aus einem System abgelassen wird, muss dies sicher durchgeführt werden.ACD-24KBTU 47

Wichtige Überlegungen

1. Die Klimaanlage muss von Fachpersonal installiert

werden und die Installationsanleitung wird nur für das professionelle Installationspersonal verwendet! Die Installationsspezikationen sollten unseren Kundendienstbestimmungen unterliegen

2. Beim Einfüllen des brennbaren Kältemittels kann

jeder Ihrer unhöichen Vorgänge zu schweren Verletzungen oder Verletzungen des menschlichen Körpers und von Gegenständen führen.z

3. Nach Abschluss der Installation muss eine

Dichtheitsprüfung durchgeführt werden.

4. Es ist ein Muss, die Sicherheitsinspektion

durchzuführen, bevor eine Klimaanlage mit brennbarem Kältemittel gewartet oder repariert wird, um sicherzustellen, dass das Brandrisiko auf ein Minimum reduziert wird.

5. Es ist notwendig, die Maschine unter einem

kontrollierten Verfahren zu betreiben, um sicherzustellen, dass jedes Risiko, das von dem brennbaren Gas oder Dampf während des Betriebs ausgeht, auf ein Minimum reduziert wird.

6. Anforderungen an das Gesamtgewicht des

eingefüllten Kältemittels und die Fläche eines Raumes, der mit einer Klimaanlage ausgestattet werden soll (sind wie in den folgenden Tabellen GG.1 und GG.2) Die maximale Ladung und die erforderliche Mindestbodenäche

)x LFL Wobei LFL die untere brennbare Grenze in ist, beträgt kg/ m

Für die Geräte mit einer Lademenge m

Die maximale Gebühr in einem Zimmer richtet sich nach folgendem:

x (A) 1/2 Die erforderliche Mindestbodenäche Amin für die Installation eines Geräts mit Kältemittelfüllung M (kg) muss den folgenden Bestimmungen entsprechen:

1. Grundsätze der Installationssicherheit

Offenes Feuer verboten Lüftung notwendig VORSICHTSMAßNAHMEN BEI DER INSTALLATION (R32)48 ACD-24KBTU

2. Betriebssicherheit

Beachten Sie statische Elektrizität Muss Schutzkleidung tragen

3. Sicherheit bei der Installation

Kältemittel-Lecksucher Geeigneter Installationsort Das linke Bild zeigt die schematische Darstellung eines Kältemittelleckdetektors. Bitte beachten Sie, dass:

1. Der Aufstellungsort sollte gut belüftet sein.

2. Die Standorte für die Installation und Wartung

einer Klimaanlage mit Kältemittel R32 sollten frei von offenem Feuer oder Schweißen, Rauchen, Trockenofen oder einer anderen Wärmequelle über 548 sein, die leicht offenes Feuer erzeugt.

3. Bei der Installation einer Klimaanlage müssen

geeignete antistatische Maßnahmen ergriffen werden, z. B. antistatische Kleidung und / oder Handschuhe tragen.

4. Es ist notwendig, den für die Installation oder

Wartung geeigneten Standort zu wählen, an dem die Lufteinlässe und -Auslässe der Innen- und Außengeräte nicht von Hindernissen umgeben oder in der Nähe von Wärmequellen oder brennbaren und / oder explosiven Umgebungen sein dürfen.

5. Wenn das Innengerät während der Installation

ein Kältemittelleck erleidet, muss das Ventil des Außengeräts sofort ausgeschaltet werden, und das gesamte Personal sollte 15 Minuten lang ausgehen, bis das Kältemittel vollständig austritt. Wenn das Produkt beschädigt ist, ist es ein Muss, das beschädigte Produkt zur Wartungsstation zurückzubringen, und es ist verboten, die Kältemittelleitung zu schweißen oder andere Arbeiten am Standort des Benutzers durchzuführen.

6. Es ist notwendig, den Ort zu wählen, an dem die

Einlass- und Auslassluft des Innengeräts gleichmäßig ist.

7. Vermeiden Sie Orte, an denen sich andere elektrische

Produkte, Netzschalter, Stecker und Steckdosen, Küchenschränke, Betten, Sofas und andere Wertgegenstände direkt unter den Leitungen auf beiden Seiten des Innengeräts benden. Verwenden Sie kein Mobiltelefon Werkzeug Bild Werkzeug Bild Werkzeug Bild Standardschlüssel Rohrschneider Vakuumpumpe Einstellbar/ Halbmondschlüssel Schraubenzieher (Kreuzschlitz & Flache klinge) Schutzbrille Drehmoment- schlüssel Verteiler und Messgerät Arbeitshandschuhe Inbusschlüssel oder Inbusschlüssel Ebene Kältemittelwaage Bohrer & Bohrkronen Bördelwerkzeug Mikrometer- Messgerät Lochsäge Klemme am Verstärker MACD-24KBTU 49

Rohrlänge und zusätzliches Kältemittel Wechselrichtermodelle Kapazität (Btu/h) 9K-12K 18K-36K Länge des Rohres mit Standardgebühr 5m/16ft 5m/16ft 5m/16ft 5m/16ft Rohrlänge mit Standardgebühr (wie: Nordamerika usw.) 7.5m/24ft 7.5m/24ft 7.5m/24ft 7.5m/24ft Maximaler Abstand zwischen Innen- und Außengerät 15m/49ft 15m/49ft 25m/82ft 25m/82ft Zusätzliche Kältemittelfüllung 20g/m 15g/m 30g/m 25g/m Max. versch. in der Ebene zwischen Innen- und Außengerät 10m/32ft 10m/32ft 10m/32ft 10m/32ft Art des Kältemittels R22/R410A R32 R22/R410A R32 EIN-AUS-Modelle Kapazität (Btu/h) 9K-12K 18K-36K Länge des Rohres mit Standardgebühr 5m/16ft 5m/16ft 5m/16ft 5m/16ft Maximaler Abstand zwischen Innen- und Außengerät 15m/49ft 15m/49ft 15m/49ft 15m/49ft Zusätzliche Kältemittelfüllung 20g/m 15g/m 30g/m 25g/m Max. versch. in der Ebene zwischen Innen- und Außengerät 5m/16ft 5m/16ft 5m/16ft 5m/16ft Art des Kältemittels R22/R410A R32 R22/R410A R32 Drehmomentparameter ROHR-Größe Newtonmeter [N x m] Pfund-Kraft-Fuß (Ibf-ft) Kilogramm-Kraftmesser (kgf-m) 1/4'' ( 6.35) 18 - 20 24.4 - 27.1 2.4 - 2.7 3/8 ''( 9.52) 30 - 35 40.6 - 47.4 4.1 - 4.8 1/2'' ( 12) 45 - 50 61.0 - 67.7 6.2 - 6.9 5/8 ''( 15.88) 60 - 65 81.3 - 88.1 8.2 - 8.9 Spezielles Verteilergerät und Kabel für die Klimaanlage Note: Diese Tabelle dient nur als Referenz, die Installation muss den Anforderungen der örtlichen Gesetze und Vorschriften entsprechen. WECHSELRICHTERTYP MODELL Kapazität (Btu/h) 18k 24k querschnittsäche Stromversorgungskabel N 1.5mm

Anschlussleitung N 0.75mm

0.75mm 250 ACD-24KBTU Hinweis: (I)Stellen Sie sicher, dass die Montageplatte nach der Installation fest genug und ach an der Wand anliegt. (II)Diese Abbildung kann vom tatsächlichen Objekt abweichen, bitte nehmen Sie letzteres als Standard. Decke Etage

13cm / 5 in. Referenz-Schraubenpositionen Wasserwaage Montageplatte

INSTALLATION DER INNENEINHEIT

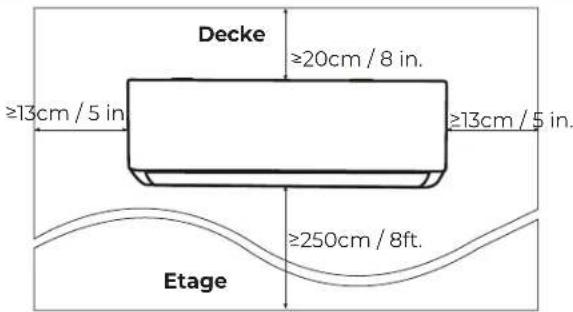

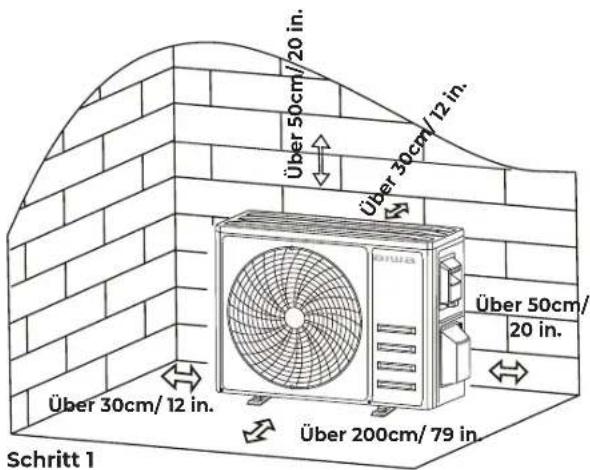

Schritt 1: Installationsort auswählen

1) Stellen Sie sicher, dass die Installation den

Mindestabmessungen der Installation (unten deniert) entspricht und die minimale und maximale Verbindungsrohrlänge sowie die maximale Höhenänderung erfüllt, wie im Abschnitt Systemanforderungen deniert

2) Der Lufteinlass und -auslass sind frei

von Hindernissen und sorgen für einen ordnungsgemäßen Luftstrom im gesamten Raum.

3) Kondensat kann einfach und sicher abgelassen

4) Alle Verbindungen können einfach zum Außengerät

5) Das Innengerät ist für Kinder unzugänglich.

6) Eine Montagewand, die stark genug ist, um dem

Vierfachen des vollen Gewichts und der Vibration des Geräts standzuhalten.

7) Der Filter ist zur Reinigung leicht zugänglich.

8) Lassen Sie genügend freien Platz, um den

Zugang für routinemäßige Wartungsarbeiten zu ermöglichen.

9) Installieren Sie mindestens 10 ft. (3 m) von der

Antenne des Fernsehgeräts oder Radios entfernt. Der Betrieb der Klimaanlage kann den Radio- oder Fernsehempfang in Bereichen mit schwachem Empfang stören. Für das betroffene Gerät kann ein Verstärker erforderlich sein.

10) Installieren Sie es aufgrund der korrosiven

Umgebung nicht in einem Waschraum oder an einem Schwimmbad.

11) Für den ETL-Zertizierungsbereich Vorsicht:

Montieren Sie mit den niedrigsten beweglichen Teilen mindestens 8 Fuß. (2,4 m) über dem Boden oder der Ebene. Schritt 2: Montageplatte installieren

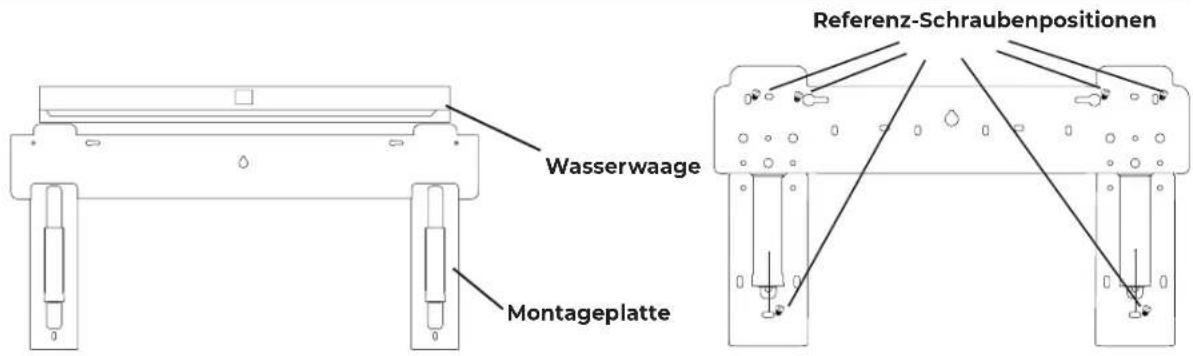

1) Nehmen Sie die Montageplatte von der Rückseite des

2) Stellen Sie sicher, dass die Mindestanforderungen an

die Installationsabmessungen als Schritt 1 erfüllt sind. Bestimmen Sie je nach Größe der Montageplatte die Position und kleben Sie die Montageplatte nahe an die Wand.

3) Stellen Sie die Montageplatte mit einer Wasserwaage

in einen horizontalen Zustand ein und markieren Sie dann die Positionen der Schraubenlöcher an der Wand.

4) Montageplatte ablegen und Löcher an den

markierten Stellen mit Bohrer bohren.

5) Stecken Sie Spreizgummistopfen in die Löcher,

hängen Sie die Montageplatte ein und befestigen Sie sie mit Schrauben.ACD-24KBTU 51

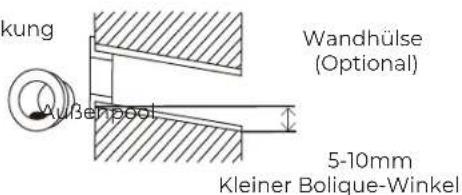

Schritt 3: Wandloch bohren Für die Kältemittelleitung, das Abussrohr und die Anschlusskabel sollte ein Loch in die Wand gebohrt werden.

1) Bestimmen Sie die Position der Wandlochbasis an

der Position der Montageplatte.

2) Das Loch sollte einen Durchmesser von mindestens

70 mm und einen kleinen schrägen Winkel haben, um die Entwässerung zu erleichtern. Bohren Sie das Wandloch mit einem 70-mm-Kernbohrer und mit

3) kleiner Schrägwinkel niedriger als das Innenende

etwa 5 mm bis 10 mm.

4) Platzieren Sie die Wandhülse und die

Wandhülsenabdeckung (beide sind optionale Teile), um die Verbindungsteile zu schützen. Vorsicht: Achten Sie beim Bohren des Wandlochs darauf, Drähte, Rohrleitungen und andere empndliche Komponenten zu vermeiden.

70 mm Wandhülse (Optional) (Optional) Außenpool Innenpool 5-10mm Kleiner Bolique-Winkel Schritt 4: Kältemittelleitung anschließen

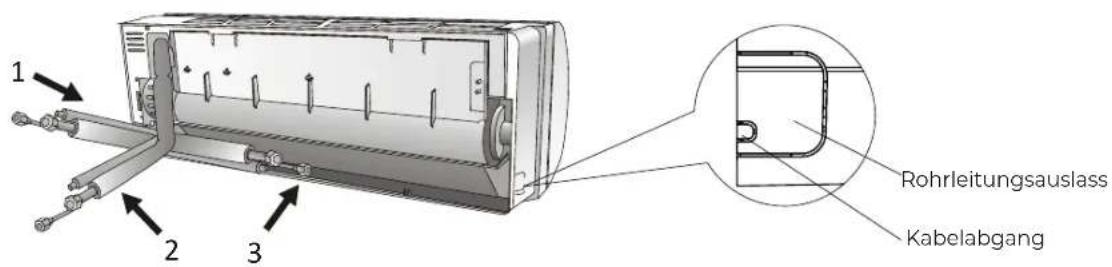

1) Wählen Sie entsprechend der Position des Wandlochs

den geeigneten Rohrleitungsmodus aus. Es gibt drei optionale Rohrleitungsmodi für Innengeräte, wie in der folgenden Abbildung gezeigt: Im Rohrleitungsmodus 1 oder Rohrleitungsmodus 3 sollte eine Kerbe mit einer Schere hergestellt werden, um die Kunststofffolie des Rohrleitungsausgangs und des Kabelausgangs auf der entsprechenden Seite des Innengeräts zu schneiden. Hinweis: Beim Abschneiden der Kunststofffolie am Auslass sollte der Schnitt glatt geschnitten werden.

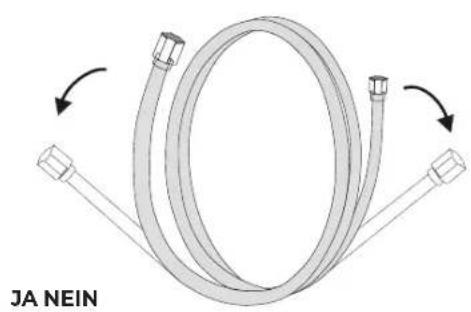

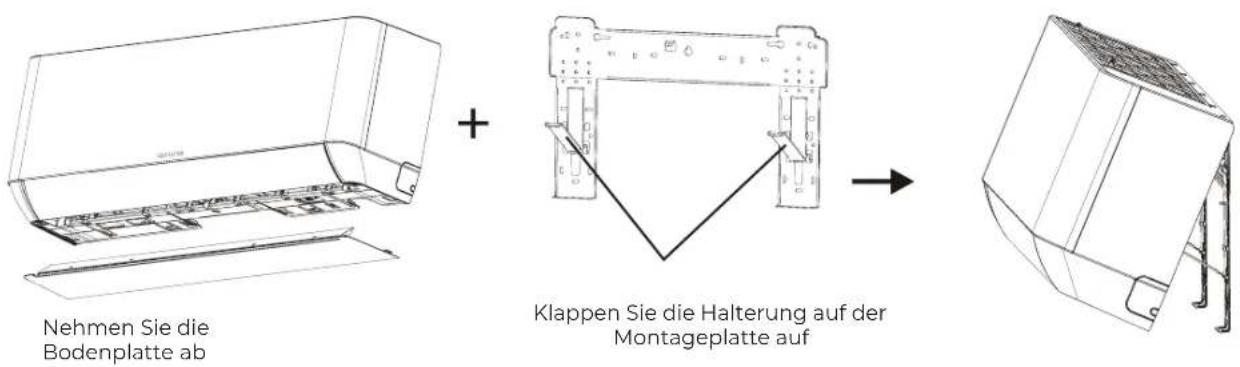

2) Biegen Sie die Verbindungsrohre mit dem Anschluss nach oben, wie in der Abbildung gezeigt.

Kabelabgang Rohrleitungsauslass Wandmanschettenabdeckung52 ACD-24KBTU

3) Nehmen Sie die Kunststoffabdeckung in den

Rohranschlüssen ab und nehmen Sie die Schutzabdeckung am Ende der Rohrverbinder ab.

4) Überprüfen Sie, ob sich am Anschluss des

Verbindungsrohrs sonstige Gegenstände benden, und stellen Sie sicher, dass der Anschluss sauber ist.

5) Drehen Sie nach dem Ausrichten der Mitte die

Mutter des Verbindungsrohrs, um die Mutter von Hand so fest wie möglich festzuziehen.

6) Verwenden Sie einen Drehmomentschlüssel,

um ihn gemäß den Drehmomentwerten in der Drehmomentanforderungstabelle festzuziehen;

7) (Siehe Tabelle mit Drehmomentanforderungen

im Abschnitt VORSICHTSMAßNAHMEN bei DER INSTALLATION)

8) Wickeln Sie die Verbindung mit dem Isolierrohr ein.

Hinweis: Bei Kältemittel R32 sollte der Stecker im Freien platziert werden.

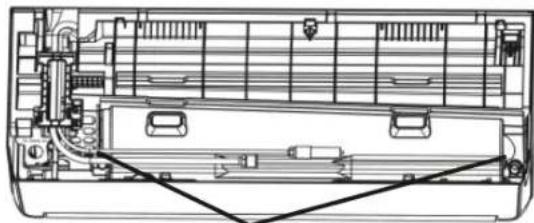

Schritt 5: Ablaufschlauch anschließen

1) Bei einigen Modellen sind beide Seiten des

Innengeräts mit Abussöffnungen versehen. Sie können eine davon auswählen, um den Abussschlauch anzubringen. Und stecken Sie den

unbenutzten Ablassanschluss mit dem Gummi in einen der Anschlüsse.

2) Schließen Sie den Abussschlauch an den

Abussanschluss an, stellen Sie sicher, dass die Verbindung fest und die Dichtwirkung gut ist.

3) Wickeln Sie die Verbindung fest mit Teonband

ein, um sicherzustellen, dass keine Undichtigkeiten auftreten. Hinweis: Stellen Sie sicher, dass keine Verdrehungen oder Dellen vorhanden sind und die Rohre schräg platziert werden sollten INNENPOOL AUßENPOOL Der Stecker sollte im Freien sein EntwässerungsanschlüsseACD-24KBTU 53

Schritt 6: Verkabelung anschließen

1) Wählen Sie die richtige Kabelgröße, die durch den

maximalen Betriebsstrom auf dem Typenschild bestimmt wird. (Überprüfen Sie die Kabelgröße, siehe Abschnitt VORSICHTSMAßNAHMEN bei der INSTALLATION)

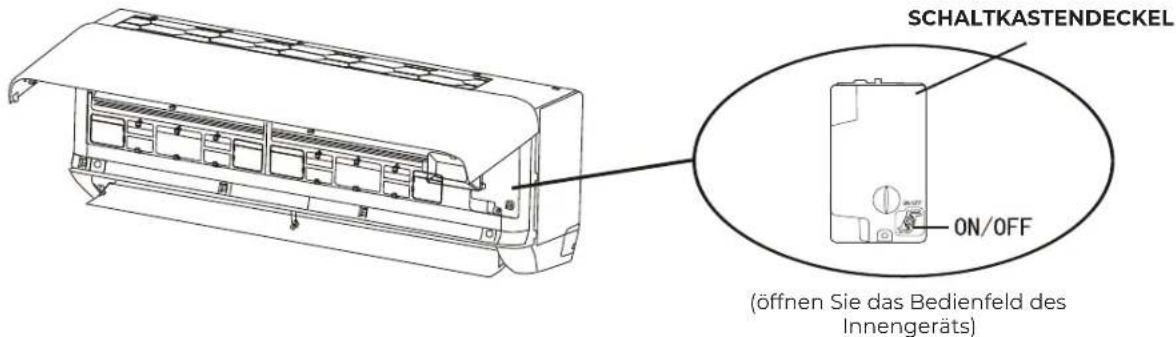

2) Öffnen Sie die Frontblende des Innengeräts.

3) Öffnen Sie mit einem Schraubendreher

die Abdeckung des Schaltkastens, um den Klemmenblock freizulegen.

4) Schrauben Sie die Kabelklemme ab.

5) Stecken Sie ein Ende des Kabels in die Position von

steuerkasten von der Rückseite des rechten Endes des Innengeräts.

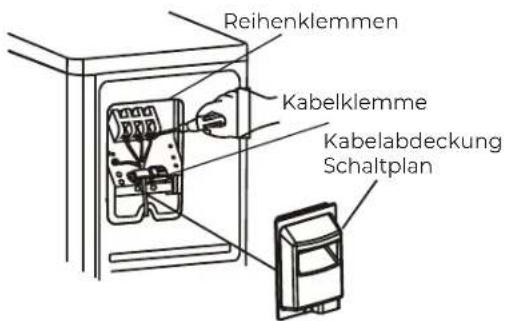

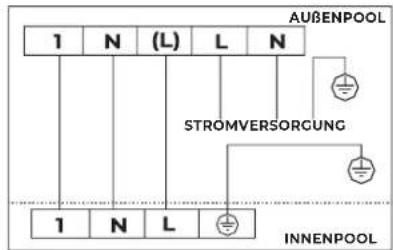

6) Schließen Sie die Kabel gemäß dem Schaltplan

auf der Abdeckung des Schaltkastens an die entsprechende Klemme an. Und stellen Sie sicher, dass sie gut verbunden sind.

7) Schrauben Sie die Kabelklemme fest, um die Kabel

8) Bringen Sie die Abdeckung und die Frontplatte des

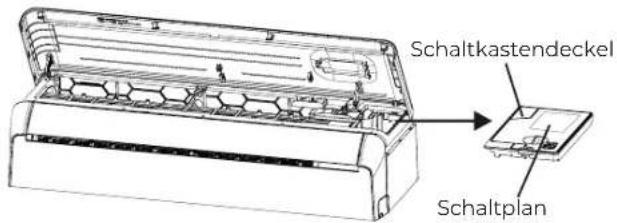

Schaltkastens wieder an. Schaltkastendeckel Schaltplan

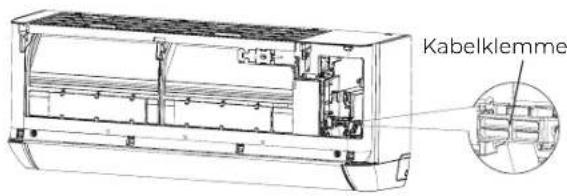

Kabelklemme Schritt 7: Rohrleitungen und Kabel umwickeln Nachdem die Kältemittelleitungen, die Verbindungsdrähte und der Ablaufschlauch installiert sind, um zu sparen platzieren, schützen und isolieren Sie sie, sie müssen mit Isolierband gebündelt werden, bevor Sie sie durchlaufen das Wandloch.

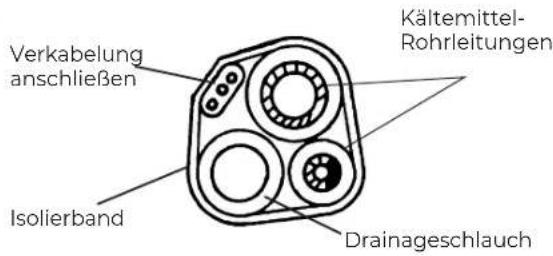

1) Ordnen Sie die Rohre, Kabel und Abussschläuche

gut wie auf dem folgenden Bild an. Beachten: (I) Stellen Sie sicher, dass sich der Ablaufschlauch unten bendet.. (II) Eine leere Kreuzung und Biegung von Teilen

2) Wickeln Sie die Kältemittelleitungen, die

Verbindungsdrähte und den Ablaufschlauch mit dem Isolierband fest zusammen. Schritt 8: Innengerät montieren

1) Führen Sie die Kältemittelleitungen, die

Verbindungsdrähte und das mit Ablaufschlauch umwickelte Bündel langsam durch das Wandloch.

2) Haken Sie die Oberseite des Innengeräts in die

3) Üben Sie leichten Druck auf die linke und rechte

Seite des Innengeräts aus, stellen Sie sicher, dass das Innengerät fest eingehakt ist.

4) Drücken Sie die Unterseite des Innengeräts nach

unten, um die Druckknöpfe an den Haken der Montageplatte zu lassen, und stellen Sie sicher, dass es fest eingehakt ist. Verkabelung anschließen Isolierband Kältemittel- Rohrleitungen Drainageschlauch Manchmal, wenn die Kältemittelpips bereits in die Wand eingelassen waren oder wenn Sie anschließen möchten die Zacken und Drähte an der Wand gehen wie folgt vor: (I)Stechen Sie an beide Enden der Bodenplatte und üben Sie etwas Kraft nach außen aus, um die Bodenplatte abzunehmen. (II) Haken Sie die Oberseite des Innengeräts ohne Verrohrung und Verkabelung in die Montageplatte ein. (III) Heben Sie das Innengerät gegenüber der Wand an, klappen Sie die Halterung an der Montageplatte auf und verwenden Sie diese Halterung, um das Innengerät abzustützen. (IV) Machen Sie die Kältemittelleitungen, Verkabelung, schließen Sie den Abussschlauch an und wickeln Sie sie als Schritt 4 bis 7 ein. (V) Ersetzen Sie die Halterung der Montageplatte. (VI) Drücken Sie die Unterseite des Innengeräts nach unten, damit die Druckknöpfe an den unteren Haken der Montageplatte anliegen, und stellen Sie sicher, dass sie fest eingehakt ist. (VII)Ersetzen Sie die Bodenplatte des Innengeräts.Nehmen Sie die Bodenplatte ab Klappen Sie die Halterung auf der Montageplatte auf Schritt 1: Installationsort auswählen Wählen Sie eine Site aus, die Folgendes zulässt:

1) Installieren Sie das Außengerät nicht in der Nähe von

Wärmequellen, Dampf oder brennbaren Gasen.

2) Stellen Sie das Gerät nicht an zu windigen oder staubigen

3) Installieren Sie das Gerät nicht an Orten, an denen

häug Personen vorbeikommen. Wählen Sie einen Ort, an dem der Luftaustritt und das Betriebsgeräusch die Nachbarn nicht stören.Vermeiden Sie es, das Gerät dort zu installieren, wo es ausgesetzt ist

4) direkter Sonneneinstrahlung ausgesetzt ( ansonsten ggf.

einen Schutz verwenden, der den Luftstrom nicht stören darf).

5) Reservieren Sie die Räume wie im Bild gezeigt, damit die

Luft frei zirkulieren kann.

6) Installieren Sie das Außengerät an einem sicheren und

7) Wenn das Außengerät Vibrationen ausgesetzt ist, legen

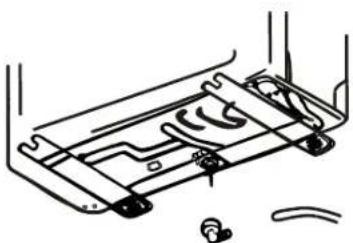

Sie Gummitücher auf die Füße des Geräts. Schritt 2: Installieren Sie den Ablaufschlauch

1) Dieser Schritt gilt nur für Heizungspumpenmodelle.

2) Führen Sie die Entwässerungsverbindung in das Loch

an der Unterseite des Außengeräts ein.of the outdoor unit.

3) Schließen Sie den Ablaufschlauch an das Gelenk an und

stellen Sie die Verbindung gut genug her. Über 50cm/ 20 in. Über 50cm/ 20 in. Über 30cm/ 12 in. Über 30cm/ 12 in. Über 200cm/ 79 in. Schritt 1 Schritt 2 EntwässerungsfugeDrainageschlauch Schritt 3: Außengerät befestigen

1) Entsprechend den Einbaumaßen des Außengeräts, um

die Einbauposition für Dehnschrauben zu markieren.

2) Bohren Sie Löcher, reinigen Sie den Betonstaub und

setzen Sie die Schrauben ein.

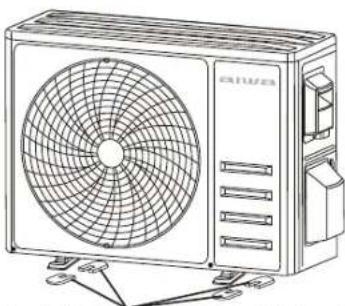

3) Falls zutreffend, installieren Sie 4 Gummitücher auf dem

Loch, bevor Sie das Außengerät aufstellen (optional). Dadurch werden Vibrationen und Geräusche reduziert.

4) Setzen Sie den Sockel des Außengeräts auf die

Schrauben und vorgebohrten Löcher.

5) Befestigen Sie das Außengerät mit einem

Schraubenschlüssel fest mit Schrauben. Installieren Sie 4 Gummitücher (optional) Schritt 3 INSTALLATION DER AUßENEINHEIT 54 ACD-24KBTUSchritt 4: Verkabelung installieren

1) Schrauben Sie die Kabelabdeckung mit einem

Kreuzschlitzschraubendreher ab, Fassen Sie sie und drücken Sie sie vorsichtig nach unten, um sie abzunehmen

2) Schrauben Sie die Kabelklemme ab und nehmen

3) Schließen Sie die Anschlussdrähte gemäß dem in

die Kabelabdeckung geklebten Schaltplan an die entsprechenden Klemmen an und stellen Sie sicher, dass alle Anschlüsse fest und sicher sind.

4) Bringen Sie die Kabelklemme und die

Kabelabdeckung wieder an. Hinweis: Beim Anschließen der Kabel von Innen- und Außengeräten sollte die Stromversorgung unterbrochen werden. Schritt 5: Kältemittelleitung anschließen

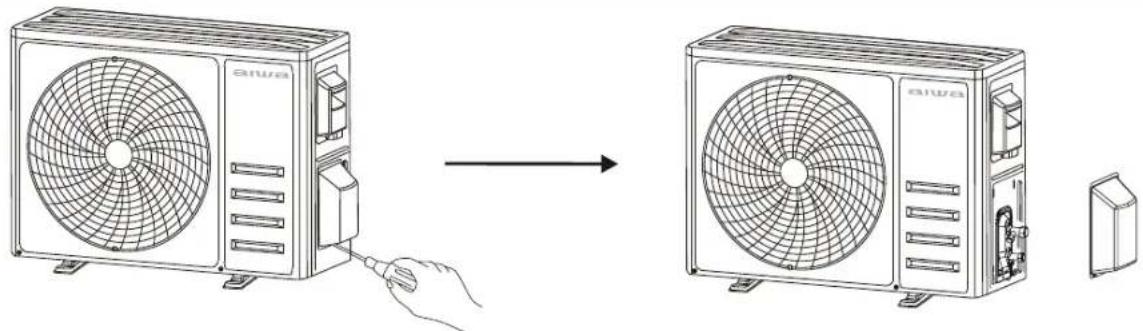

1) Schrauben Sie den Ventildeckel ab, fassen Sie ihn

und drücken Sie ihn vorsichtig nach unten, um ihn abzunehmen (falls der Ventildeckel zutreffend ist).

2) Entfernen Sie die Schutzkappen vom Ende der

3) Nehmen Sie die Kunststoffabdeckung in den

Rohranschlüssen ab und prüfen Sie, ob sich am Anschluss des Verbindungsrohrs sonstige Gegenstände benden, und stellen Sie sicher, dass der Anschluss sauber ist.

4) Drehen Sie nach dem Ausrichten der Mitte die

Bördelmutter des Verbindungsrohrs, um die Mutter von Hand so fest wie möglich anzuziehen.

5) Halten Sie das Ventilgehäuse mit einem

Schraubenschlüssel fest und ziehen Sie die Bördelmutter mit einem Drehmomentschlüssel gemäß den Drehmomentwerten in der Tabelle Drehmomentanforderungen fest. (Siehe Tabelle mit Drehmomentanforderungen im Abschnitt VORSICHTSMAßNAHMEN bei DER INSTALLATION) Reihenklemmen Kabelklemme Kabelabdeckung Schaltplan Schaltplan Nehmen Sie den Ventildeckel ab verbindungsrohre bördelmuttern ACD-24KBTU 55

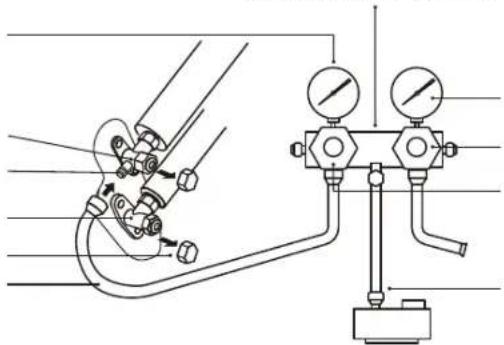

Schritt 6: Vakuumpumpen

1) Nehmen Sie die Schutzkappen mit einem

Schraubenschlüssel vom Serviceanschluss, Niederdruckventil und Hochdruckventil des Außengeräts ab.

2) Schließen Sie den Druckschlauch des

Verteilermanometers an den Serviceanschluss am Niederdruckventil des Außengeräts an.

3) Schließen Sie den Füllschlauch vom Verteilermanometer

an die Vakuumpumpe an.

4) Öffnen Sie das Niederdruckventil des

Verteilermanometers und schließen Sie das Hochdruckventil.

5) Die Vakuumzeit sollte nicht weniger als 15

Minuten betragen, oder stellen Sie sicher, dass das Verbundmessgerät -0,1 MPa (-76 cmHg) anzeigt

6) Schalten Sie die Vakuumpumpe ein, um das System zu

7) Schließen Sie das Niederdruckventil des

Verteilermanometers und schalten Sie das Vakuum aus.

8) Halten Sie den Druck 5 Minuten lang gedrückt

und stellen Sie sicher, dass der Rückprall des Verbundmessgerätzeigers 0,005 MPa nicht überschreitet.

9) Öffnen Sie das Niederdruckventil mit dem

Sechskantschlüssel 1/4 Umdrehung gegen den Uhrzeigersinn, um etwas Kältemittel in das System einfüllen zu lassen, und schließen Sie das Niederdruckventil nach 5 Sekunden und entfernen Sie schnell den Druckschlauch.

10) Überprüfen Sie alle Innen- und Außenfugen mit

Seifenwasser oder Lecksucher auf Undichtigkeiten.

11) Öffnen Sie das Niederdruckventil und das

Hochdruckventil des Außengeräts mit einem Sechskantschlüssel vollständig

12) Bringen Sie die Schutzkappen des Serviceanschlusses,

des Niederdruckventils und des Hochdruckventils des Außengeräts wieder an.

13) Setzen Sie den Ventildeckel wieder ein

Manometer für Verteiler Zusammengesetztes Messgerät Niederdruckventil Servicehafen Hochdruckventil Ventilschutzkappen Druckschlauchkappen Vakuumpumpe Manometer Hochdruckventil Niederdruckventil Füllschlauch Inspektionen vor dem Testlauf Führen Sie vor dem Testlauf die folgenden Überprüfungen durch. Beschreibung Prüfmethode Elektrisch sicherheitsinspektion

• Überprüfen Sie, ob die Versorgungsspannung der Spezikation entspricht.

• Überprüfen Sie, ob eine falsche oder fehlende Verbindung zwischen den Stromleitungen, der Signalleitung und den Erdungskabeln besteht.

• Prüfen Sie, ob der Erdungswiderstand und der Isolationswiderstand den Anforderungen entsprechen. Installation sicherheitsinspektion

• Bestätigen Sie die Richtung und Glätte des Abussrohrs.

• Stellen Sie sicher, dass die Verbindung der Kältemittelleitung vollständig installiert ist.

• Bestätigen Sie die Sicherheit der Installation des Außengeräts, der Montageplatte und des Innengeräts.

• Stellen Sie sicher, dass die Ventile vollständig geöffnet sind.

• Stellen Sie sicher, dass sich keine Fremdkörper oder Werkzeuge im Gerät benden.

• Komplette Installation des Lufteinlassgitters und der Verkleidung des Innengeräts. TESTBETRIEBACD-24KBTU 57

Beschreibung Prüfmethode Elektrisch sicherheitsinspektion

• Überprüfen Sie, ob die Versorgungsspannung der Spezikation entspricht.

• Überprüfen Sie, ob eine falsche oder fehlende Verbindung zwischen den Stromleitungen, der Signalleitung und den Erdungskabeln besteht.

• Prüfen Sie, ob der Erdungswiderstand und der Isolationswiderstand den Anforderungen entsprechen. Installation sicherheitsinspektion

• Bestätigen Sie die Richtung und Glätte des Abussrohrs.

• Stellen Sie sicher, dass die Verbindung der Kältemittelleitung vollständig installiert ist.

• Bestätigen Sie die Sicherheit der Installation des Außengeräts, der Montageplatte und des Innengeräts.

• Stellen Sie sicher, dass die Ventile vollständig geöffnet sind.

• Stellen Sie sicher, dass sich keine Fremdkörper oder Werkzeuge im Gerät benden.

• Komplette Installation des Lufteinlassgitters und der Verkleidung des Innengeräts. Beschreibung Prüfmethode method Kältemittel leckageerkennung

• Die Rohrverbindung, der Verbinder der beiden Ventile des Außengeräts, der Ventilschieber, der Schweißanschluss usw., wo Leckagen auftreten können.

• Schaumerkennungsmethode:

• Tragen Sie Seifenwasser oder Schaum gleichmäßig auf die Teile auf, an denen Leckagen auftreten können, und beobachten Sie, ob Blasen auftreten oder nicht.

• Verwenden Sie einen professionellen Lecksucher und lesen Sie die Betriebsanleitung, erkennen Sie an der Stelle, an der Leckagen auftreten können.

• Die Dauer der Lecksuche für jede Position sollte 3 Minuten oder länger dauern; Wenn das Testergebnis zeigt, dass eine Leckage vorliegt, sollte die Mutter festgezogen und erneut getestet werden, bis keine Leckage mehr vorliegt;

• Nachdem die Lecksuche abgeschlossen ist, wickeln Sie den freiliegenden Rohrverbinder des Innengeräts mit Wärmedämmmaterial und mit Isolierband um. Anleitung zum Testlauf

1) Schalten Sie die Stromversorgung ein.

2) Drücken Sie die EIN/AUS-Taste auf der

Fernbedienung, um die Klimaanlage einzuschalten.

3) Drücken Sie die Modustaste, um den Modus KÜHLEN

und HEIZEN umzuschalten.

4) In jedem Modus wie folgt einstellen:

5) COOL-Stellen Sie die niedrigste Temperatur ein

6) HITZE-Stellen Sie die höchste Temperatur ein

7) Führen Sie in jedem Modus etwa 8 Minuten aus und

überprüfen Sie, ob alle Funktionen ordnungsgemäß ausgeführt werden und die Fernbedienung reagiert. Funktionsprüfung wie empfohlen:

• Wenn die Ablufttemperatur reagiert, reagiert der Kühl- und Wärmemodus

• Wenn das Wasser richtig aus dem Ablaufschlauch abläuft

• Wenn sich die Jalousie und die Abweiser (optional) richtig drehen

8) Beobachten Sie den Testlaufzustand der Klimaanlage

mindestens 30 Minuten lang.

9) Stellen Sie nach dem erfolgreichen Testlauf die

normale Einstellung wieder her und drücken Sie die EIN / AUS-Taste am Remote-Controller, um das Gerät auszuschalten.

10) Weisen Sie den Benutzer an, dieses Handbuch vor

dem Gebrauch sorgfältig zu lesen und dem Benutzer die Verwendung der Klimaanlage, die erforderlichen Kenntnisse für Service und Wartung sowie die Erinnerung an die Aufbewahrung von Zubehör zu demonstrieren. Beachten: Wenn die Umgebungstemperatur zu hoch ist, beziehen sich die Bereiche auf Abschnitt BETRIEBSANWEISUNGEN, und es kann den KÜHL- oder Heizmodus nicht ausführen, heben Sie die Frontplatte an und beziehen Sie sich auf die Nottastenbedienung, um den KÜHL- und Heizmodus auszuführen. Warnung

• Beim Reinigen müssen Sie die Maschine ausschalten und die Stromversorgung für mehr als 5 Minuten unterbrechen.

• Die Klimaanlage darf unter keinen Umständen mit Wasser gespült werden.

• Flüchtige Flüssigkeiten (z. B. Verdünner oder Benzin) beschädigen die Klimaanlage. Verwenden Sie daher zum Reinigen der Klimaanlage nur ein weiches, trockenes Tuch oder ein feuchtes Tuch, das mit neutralem Reinigungsmittel getränkt ist.

• Achten Sie darauf, das Filtersieb regelmäßig zu reinigen, um eine Staubbedeckung zu vermeiden, die den Filtersiebeffekt beeinträchtigt. Wenn die Betriebsumgebung staubig ist, sollte die Reinigungshäugkeit entsprechend erhöht werden.

• Berühren Sie nach dem Entfernen des Filtersiebs nicht die Lamellen des Innengeräts, um Kratzer zu vermeiden. Reinigen Sie das Gerät Wringen Sie es trocken Und wischen Sie die Geräteoberäche vorsichtig ab Tipp: Wischen Sie häug ab, um die Klimaanlage sauber und gut aussehen zu lassen. WARTUNG <40ºC

(104ºF)58 ACD-24KBTU

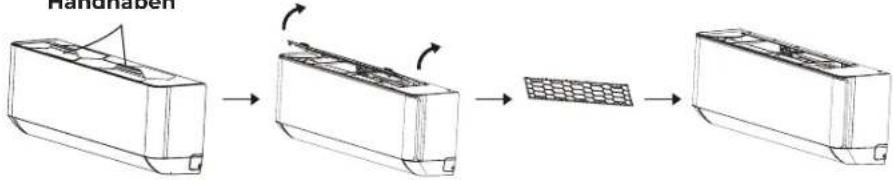

Demontage und Montage des Filters

• Fassen Sie den erhöhten Griff am Filter von Hand und ziehen Sie den Filter dann in die vom Gerät abweichende Richtung heraus, so dass die Oberkante des Filters vom Gerät getrennt ist. Der Filter kann durch Anheben des Filters nach oben entfernt werden.

• Führen Sie beim Einbau des Filters zuerst das untere Ende des Filtersiebs in die entsprechende Position des Geräts ein und drücken Sie dann das obere Ende des Filters in die entsprechende Knickposition des Gerätekörpers. Reinigen Sie den Filter

Tipp: Wenn sich Staub im Filter angesammelt hat, reinigen Sie den Filter bitte rechtzeitig, um einen sauberen, gesunden und efzienten Betrieb im Inneren der Klimaanlage zu gewährleisten. Reinigung des inneren Luftkanals

• Lösen Sie zuerst den Knopf in der Mitte der Jalousie und biegen Sie die Jalousie nach außen, um sie herauszunehmen.

• Fassen Sie dann beide Seiten der Bodenplatte und drücken Sie sie nach unten, um die Bodenplatte abzunehmen.

• Zum Schluss lösen Sie die Schnalle der Deektorbaugruppe mit Ihrem Daumen und nehmen Sie sie heraus.

• Wischen Sie die Luftkanal- und Lüfterbaugruppe mit einem sauberen und ausgewrungenen feuchten Lappen ab.

• Reinigen Sie die entfernten Teile mit Seifenwasser und trocknen Sie sie an der Luft.

• Stellen Sie nach der Reinigung die entfernten Teile der Reihe nach wieder her.

• Wenn die Klimaanlage längere Zeit nicht benutzt wird, führen Sie die folgenden Arbeiten aus: Nehmen Sie die Batterien der Fernbedienung heraus und trennen Sie die Stromversorgung der Klimaanlage.

• Bei Inbetriebnahme nach längerem Herunterfahren:

1) Reinigen Sie das Gerät und das Filtersieb;

2) Überprüfen Sie, ob sich Hindernisse am Lufteinlass und -auslass von Innen- und

Außengeräten benden;

3) Überprüfen Sie, ob das Abussrohr frei ist;

Legen Sie die Batterien der Fernbedienung ein und prüfen Sie, ob die Stromversorgung eingeschaltet ist. Handhaben Entgegen der Richtung der Entnahme des Filters Reinigen Sie den Filter mit Seifenwasser und trocknen Sie ihn an der Luft Ersetzen Sie den Filter <40ºC (104ºF) Lamelle Deektor-Montage Bodenplatte <40ºC (104ºF) Nehmen Sie den Filter aus dem GerätACD-24KBTU 59

Das Gerät funktioniert nicht Stromausfall/Stecker herausgezogen. Beschädigter Lüftermotor der Innen- / Außeneinheit. Thermomagnetischer Leistungsschalter des Kompressors defekt. Defekte Schutzeinrichtung oder Sicherungen. Lose Verbindungen oder Stecker herausgezogen. Manchmal stoppt es den Betrieb, um das Gerät zu schützen. Spannung höher oder niedriger als der Spannungsbereich. Aktive TIMER-EIN-Funktion. Beschädigte elektronische Steuerplatine. Seltsamer Geruch Verschmutzter Luftlter. Lärm von ießendem Wasser Rückuss von Flüssigkeit in den Kältemittelkreislauf. Ein feiner Nebel kommt aus dem Luftauslass Dies tritt auf, wenn die Raumluft sehr kalt wird, beispielsweise in den Modi KÜHLEN oder ENTFEUCHTEN / TROCKNEN. Ein seltsames Geräusch ist zu hören Dieses Geräusch entsteht durch die Ausdehnung oder Kontraktion der Frontplatte aufgrund von Temperaturschwankungen und weist nicht auf ein Problem hin. Unzureichender Luftstrom, entweder heiß oder kalt Ungeeignete Temperatureinstellung. Verstopfte Einlässe und Auslässe der Klimaanlage. Verschmutzter Luftlter. Lüfterdrehzahl auf Minimum eingestellt. Andere Wärmequellen im Raum. Kein Kältemittel. Das Gerät reagiert nicht auf Befehle Die Fernbedienung ist nicht nahe genug am Innengerät. Die Batterien der Fernbedienung müssen ersetzt werden. Hindernisse zwischen Fernbedienung und Signalempfänger im Innengerät. Das Display ist ausgeschaltet Aktive Anzeigefunktion. Stromausfall. Schalten Sie die Klimaanlage sofort aus und unterbrechen Sie die Stromversorgung bei: Seltsame Geräusche während des Betriebs. Fehlerhafte elektronische Steuerplatine. Defekte Sicherungen oder Schalter. Sprühen von Wasser oder Gegenständen in das Gerät. Überhitzte Kabel oder Stecker. Sehr starke Gerüche kommen aus dem Gerät.

FEHLERBEHEBUNG60 ACD-24KBTU

FEHLERCODE AUF DEM DISPLAY

Im Fehlerfall zeigte das Display am Innengerät die folgenden Fehlercodes an: ANZEIGEN Beschreibung des Problems Fehler des Innenraumtemperatursensors Fehler des Innenrohrtemperatursensors Fehler des Rohrtemperatursensors im Freien Leckage oder Fehler des Kältemittelsystems Fehlfunktion des Innenlüftermotors Fehler des Umgebungstemperatursensors für den Außenbereich Kommunikationsstörung im Innen- und Außenbereich Fehler des Außenentladungstemperatursensors IPM-Modulfehler im Freien Außenstrom Fehler erkennen EEPROM-Fehler für Leiterplatten im Freien Fehler des Außenlüftermotors Fehler des Ansaugtemperatursensors im Freien ENTSORGUNGSRICHTLINIE (Europäisch) Dieses Gerät enthält Kältemittel und andere potenziell gefährliche Stoffe. Bei der Entsorgung dieses Geräts schreibt das Gesetz eine besondere Sammlung und Behandlung vor. Entsorgen Sie dieses Produkt NICHT im Hausmüll oder unsortierten Siedlungsabfall. Bei der Entsorgung dieses Geräts haben Sie folgende Möglichkeiten:

• Entsorgen Sie das Gerät in einer dafür vorgesehenen kommunalen Sammelstelle für Elektroschrott.

• Beim Kauf eines Neugeräts nimmt der Händler das Altgerät kostenlos zurück.

• Der Hersteller nimmt das Altgerät auch kostenlos zurück.

• Verkaufen Sie das Gerät an zertizierte Schrotthändler.

• Die Entsorgung dieses Geräts im Wald oder in einer anderen natürlichen Umgebung gefährdet Ihre Gesundheit und schadet der Umwelt. Gefährliche Stoffe können ins Grundwasser gelangen und in die Nahrungskette gelangen.ACD-24KBTU 61

/h 29.Outdoor fan speed S/H/M/Low/ Mute: Cooling and Heating: 860/820/720/620/450 rpm 30.Connecting Wiring: 4×0.75mm² Core x Size 31.Expension device: Electronic expansion valve 32.Connecting Pipe: Gas: 1/2” Inches | Liquid: 1/4” Inches 33.Application area: 27~45 m² 34.Max. refrigerant pipe length: 25 m 35.Max. difference in level: 10 m 36.Operation temperature range: 16-31 ºC 37.Ambient temperature range: Outdoor: Cooling:-15-53 ºC / Heating:-20-30 ºC | Indoor: Cooling:17-32 ºC | Heating:0-30 ºC 38.Net dimensions (W x H x D): Indoor: 1165×405×295 mm | Outdoor: 920×699×380 mm 39.Net weight: Indoor: 14 kg | Outdoor: 40 kg 40.Packing dimensions Indoor: 1165×405×295 mm 41.(WxHxD)w/o pipe Outdoor:960×732×400mm 42.Gross weight: Indoor: 17 Kg | Outdoor: 46(w/o pipe) 43.Loading Capacity w/i pipe and w/i pipe: 20GP/40HQ//55/135 DE EIGENSCHAFTEN 01.Typ: Heizungspumpe 02.Angegebene Kühlleistung: 6840 (1830~7820) W 03.Angegebene Heizleistung: 7050(1850 ~7960) W 04.Bauart: 6800 W 05.SEHER erklärt: 6,5 W / W 06.Energieklasse: A++ 07.Pdesignh Durchschnitt: 5700 W 08.SCOP-Durchschnitt angegeben: 4,0 W / W 09. Energieklasse(Durchschnitt): A + 10.Deklarieren Sie die Kapazität (-10ºC): 5300 W 11. Reserveheizleistung (-10ºC): 400 W 12.Feuchtigkeitsentfernung: 1,8 Liter / h 13.Innengeräusch: 54/50/47/43/36 dB (A) 14.Schallleistung im Freien: 68 dB (A) 15.Innengeräusch: 47/42/38/34/31 dB (A) 16.Schalldruck im Freien: 57 dB (A) 17.Stromversorgung: 220-240V ~/50Hz/1P 18.Stromversorgungsseite: Im Freien 19.Spannungsbereich: 165 ~ 265 V 20.Betriebsstrom: Kühlung: 9,8 (2,3 ~ 13,0) A / Heizung: 8,6 (2,3 ~ 14,0) A 21.Leistungsaufnahme: Kühlung: 2099 (410 ~ 2800) W / Heizung: 1900 (420 ~ 3000) W 22.Kältemitteltyp / Füllung / GWP / CO2-Äquivalent: R32 / 1,11 kg / 675 / 0,750 Tonnen 23.Kompressor: Typ: Rotary / MFG: SANYO 24.Raumluftzirkulation: 1100 / 1100m3 / h 25.Innenventilator Typ: Querstrom 26.Innenlüfterdrehzahl Super / Hoch / Mittel-Hoch / Niedrig-Mittel / Niedrig / Stummschaltung: Kühlung: Kühlung: 1220/1130/1060/990/920/850/750 U / min / Heizung: 1220/1130/1070/1000/940/880/800 U | min / Trocken: 850 U / min 27.Außenventilator Typ: Propellerventilator 28.Außenluftzirkulation: 3000 m3/h 29.Außenlüftergeschwindigkeit S / H / M / Niedrig / Stummschaltung: Kühlen und Heizen: 860/820/720/620/450 U / min 30.Anschlussverdrahtung: 4 × 0,75 mm2 Kern x Größe 31.Expansionsvorrichtung: Elektronisches Expansionsventil 32.Verbindungsrohr: Gas: 1/2 "Zoll / Flüssigkeit: 1/4" Zoll 33.Anwendungsbereich: 27 ~ 45 m2 34.Max. länge der Kältemittelleitung: 25 m 35.Max. höhenunterschied: 10 m 36.Betriebstemperaturbereich: 16-31 ºC 37.Umgebungstemperaturbereich: Außenbereich: Kühlen: -15-53 ºC / Heizen: -20-30 ºC / Innenraum: Kühlen: 17-32 ºC | Heizen: 0-30 ºC 38.Net abmessungen (B x H x T): Innenraum: 1165×405×295 mm / Außenbereich: 920×699×380 mm 39.Net gewicht: Innen: 14 kg / Außen: 40 kg 40.Verpackungsmaße Innen: 1165 × 405 × 295 mm 41.(BxHxT) ohne Rohr im Freien: 960 × 732 × 400 mm 42.Bruttogewicht: Innen: 17 Kg / Außen: 46 43.Ladekapazität mit Rohr und mit Rohr: 20GP / 40HQ//55/135
