Marke	Güde
Modell	GMH 550
Produkttyp	Benzin-Heckenschere
Bestellnummer	93997
Hubraum	25,4 cm³
Motorleistung	0,75 kW / 1 PS
max. Motordrehzahl	8500 min⁻¹
Messergeschwindigkeit	2000 min⁻¹
Tankinhalt	0,6 L
Kraftstoffverbrauch	1,1 L/h
Öl-Kraftstoff-Gemisch	40:1
Länge des Schneidbalkens	590 mm
Schnittlänge	510 mm
max. Schnittstärke	26 mm
Gewicht	5,3 kg
Schalldruckpegel (LpA)	89,3 dB(A)
Schallleistungspegel (LWA)	103,6 dB(A)
Vibration (ah)	10,23 m/s²
Vibrationsunsicherheit (K)	1,5 m/s²
Motortyp	2-Takt, Benzin
Messermaterial	Stahl
Garantie	2 Jahre (Verbraucher)

Häufig gestellte Fragen - GMH 550 Güde

Welche Art von Kraftstoff für den GMH 550 verwenden?

Verwenden Sie ein Gemisch aus bleifreiem Benzin und 2-Takt-Öl im Verhältnis 40:1. Verwenden Sie kein altes Gemisch.

Wie starte ich die Heckenschere?

Stellen Sie sicher, dass der Tank frisches Gemisch enthält. Betätigen Sie den Choke (bei kaltem Motor), drücken Sie die Primerpumpe 6-8 Mal, und ziehen Sie dann am Starter. Nach dem Starten den Choke deaktivieren.

Wie pflege ich das Messer?

Reinigen Sie das Messer nach jedem Gebrauch mit einem geölten Tuch. Überprüfen Sie regelmäßig auf Beschädigungen. Fetten Sie die Schmierstellen des Getriebes und schärfen oder ersetzen Sie es bei Bedarf.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie immer Schutzbrille, Gehörschutz, Handschuhe und Sicherheitsschuhe. Halten Sie einen Sicherheitsabstand von 10 m zu anderen Personen ein. Arbeiten Sie niemals in Innenräumen.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie den Kraftstoffstand, die Zündkerze (Sauberkeit und Elektrodenabstand 0,6-0,8 mm), den Luftfilter und verwenden Sie den Choke. Wenn der Motor abgesoffen ist, trocknen Sie die Zündkerze.

Wie lang ist die Garantiezeit?

Die Garantie beträgt 24 Monate für private Nutzung (Endverbraucher) und 12 Monate für gewerbliche Nutzung. Sie deckt Material- und Herstellungsfehler ab.

Wie lagere ich das Gerät?

Entleeren Sie den Kraftstofftank, reinigen Sie das Gerät, lagern Sie es an einem trockenen und frostsicheren Ort. Verwenden Sie die Klingenschutzhülle.

Welches Öl für das Gemisch verwenden?

Verwenden Sie ein hochwertiges 2-Takt-Öl für luftgekühlte Motoren. Ein Gemisch 40:1 (1 Teil Öl auf 40 Teile Benzin) wird empfohlen.

Wo finde ich Ersatzteile?

Ersatzteile sind auf der Website www.guede.com oder beim Kundendienst erhältlich. Verwenden Sie nur Originalteile.

Wie wechsle ich die Zündkerze?

Stellen Sie den Motor ab und ziehen Sie den Zündkerzenstecker ab. Drehen Sie die Zündkerze mit einem geeigneten Schlüssel heraus. Überprüfen Sie den Elektrodenabstand (0,6-0,8 mm), reinigen oder ersetzen Sie sie, und schrauben Sie sie wieder fest.

Benutzerfragen zu GMH 550 Güde

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Heckenscheren kostenlos im PDF-Format! Finden Sie Ihr Handbuch GMH 550 - Güde und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GMH 550 von der Marke Güde.

BEDIENUNGSANLEITUNG GMH 550 Güde

DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.

D Arbeitsanweisungen

GB Work instructions

F Instructions


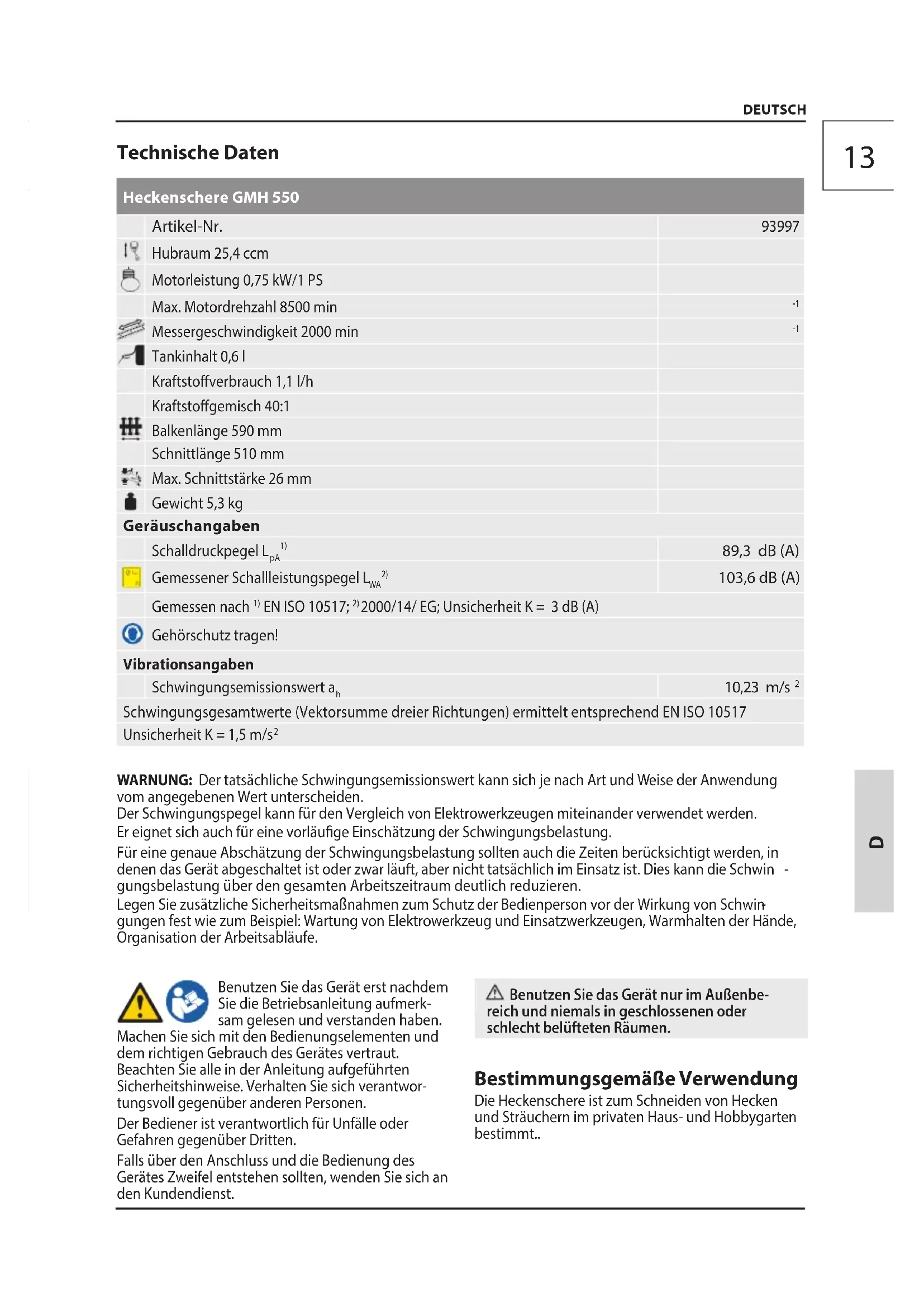

Güde GMH 550 - DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch. - 1

	Artikel-Nr.	93997
	Hubraum 25,4 ccm
	Motorleistung 0,75 kW/1 PS
	Max. Motordrehzahl 8500 min	-1
	Messergeschwindigkeit 2000 min	-1
	Tankinhalt 0,6 l
	Kraftstoffverbrauch 1,1 l/h
	Kraftstoffgemisch 40:1
	Balkenlänge 590 mm
	Schnittlänge 510 mm
	Max. Schnittstärke 26 mm
	Gewicht 5,3 kg
Geräuschangaben
	Schalldruckpegel L_pA^1)	89,3 dB (A)
	Gemessener Schallleistungspegel L_WA^2)	103,6 dB (A)
	Gemessen nach ^1) EN ISO 10517; ^2) 2000/14/ EG; Unsicherheit K = 3 dB (A)
	Gehörschutz tragen!
Vibrationsangaben
	Schwingungsemissionswert a_h	10,23 m/s ^2
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN ISO 10517
Unsicherheit K = 1,5 m/s ^2

WARNUNG: Der tatsächliche Schwingungsemissionswert kann sich je nach Art und Weise der Anwendung vom angegebenen Wert unterscheiden.

Der Schwingungspegel kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz der Bedienperson vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Güde GMH 550 - DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch. - 2

Güde GMH 550 - DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch. - 3

Benutzen Sie das Gerät erst nachdem Sie die Betriebsanleitung aufmerksam gelesen und verstanden haben.

Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut.

Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwortungsvoll gegenüber anderen Personen.

Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten.

Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst.

Güde GMH 550 - DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch. - 4

Benutzen Sie das Gerät nur im Außenbe- ch und niemals in geschlossenen oder schlecht belüfteten Räumen.

Bestimmungsgemäße Verwendung

Die Heckenschere ist zum Schneiden von Hecken und Sträuchern im privaten Haus- und Hobbygarten bestimmt..

DEUTSCH

Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden. Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden.

Im Arbeitsbereich die örtlichen Unfallverhütungsvorschriften und Sicherheitsbestimmungen beachten.

⚠️ WARNUNG! Verletzungsgefahr! Die Heckenschere darf nicht zum Schneiden von Rasen, harten Zweigen und Holz oder zum Zerkleinern von Kompostmaterial verwendet werden.

Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Betriebsanleitung gelesen und verstanden haben.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung/oder mangels Wissen benutzt zu werden.

Qualifikation: Außer einer ausführlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation: für den Gebrauch des Gerätes notwendig.

Mindestalter: Das Gerät darf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Schulung: Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung durch eine sachkundige Person bzw. die Betriebsanleitung. Eine spezielle Schulung ist nicht notwendig.

Restrisiken

Auch bei richtiger Verwendung und Einhaltung aller Sicherheitsbestimmungen, können noch Restrisiken bestehen.

Schnittverletzungen
Gehörschädigungen Längerer Aufenthalt in unmittelbarer Nähe des laufenden Geräts kann zu Gehörschädigungen führen. Gehörschutz tragen!
Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewertet wird.

⚠ Vergiftungsgefahr!

Abgase, Kraftstoffe und Schmierstoffe sind giftig. Das Einatmen von Abgasen kann tödlich sein! Maschine nicht in einem geschlossenen Bereich betreiben, in dem sich gefährliche Kohlenmonoxydgase sammeln können.

⚠️ Verbrennungsgefahr!

Einige Maschinenteile werden beim Betrieb sehr heiß. Das Berühren heißer Maschinenteile kann zu Verbrennungen führen.

Gerät nach dem Betrieb erst abkühlen lassen.

Explosionsgefahr

Benzin und Benzindämpfe sind leicht entzündlich bzw. explosiv.

Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Motor nur im ausgeschalteten Zustand betanken. Lagern Sie keinen Kraftstoff in der Nähe der Maschine.

Bewahren Sie niemals die Maschine mit Benzin im Tank innerhalb eines Gebäudes auf, in dem möglicherweise Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen können.

Feuergefahr!

Rauchen und offenes Feuer verboten.

Betreiben Sie das Gerät nicht in Umgebung von leicht entflammbaren Materialien.

Kraftstoff ist leicht entflammbar.

Bewahren Sie Kraftstoff nur in dafür zugelassenen Behältern auf.

Maschine nur im Freien und nicht in der Nähe von offenen Flammen bzw. brennenden Zigaretten tanken.

Tanken Sie vor dem Starten der Maschine. Während der Motor läuft oder noch heiß ist, darf nicht nachgetankt werden oder der Tankdeckel geöffnet werden.

Lassen Sie die Maschine nach dem Gebrauch mindestens 5 Minuten lang abkühlen, bevor Sie Kraftstoff nachfüllen.

Achten Sie darauf, dass kein Kraftstoff verschüttet wird. Falls Kraftstoff übergelaufen ist, darf der Motor nicht gestartet werden. Entfernen Sie das Gerät von der verschmutzten Stelle und vermeiden Sie jeglichen Zündversuch, bis sich die Kraftstoffdämpfe verflüchtigt haben.

Alle Deckel wieder fest auf Kraftstofftanks und Kraftstoffbehältern anbringen.

Kraftstofftank ausschließlich im Freien entleeren.

Trotz dem Beachten der Betriebsanleitung können auch nicht offensichtliche Restrisiken bestehen.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben

Ort des Unfalls
Art des Unfalls
Zahl der Verletzten
Art der Verletzungen

Symbole

Güde GMH 550 - Symbole - 1

Warnung/Achtung!

Güde GMH 550 - Symbole - 2

Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

Güde GMH 550 - Symbole - 3

Schutzbrille tragen!

Güde GMH 550 - Symbole - 4

Gehörschutz tragen!

Güde GMH 550 - Symbole - 5

Schutzhelm tragen!

Güde GMH 550 - Symbole - 6

Sicherheitsschuhe mit Schnittschutz, griffiger Sohle und Stahlkappe tragen!

Güde GMH 550 - Symbole - 7

Schutzhandschuhe tragen!

Güde GMH 550 - Symbole - 8

Langsam

Güde GMH 550 - Symbole - 9

Schnell

Güde GMH 550 - Symbole - 10

Kraft anwenden

Güde GMH 550 - Symbole - 11

Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen.

Güde GMH 550 - Symbole - 12

Warnung vor Schnittverletzungen

Güde GMH 550 - Symbole - 13

Warnung vor herabfallenden Teilen

Güde GMH 550 - Symbole - 14

Halten Sie in der Nähe stehende Personen auf sicheren Abstand zur Maschine (mindestens 10 m)

Güde GMH 550 - Symbole - 15

Warnung vor heißen Oberflächen! Verbrennungsgefahr!

Güde GMH 550 - Symbole - 16

Warnung vor gefährlicher elektrischer Spannung

Güde GMH 550 - Symbole - 17

Warnung vor feuergefährlichen Stoffen

Güde GMH 550 - Symbole - 18

VORSICHT! Explosionsgefahr

Güde GMH 550 - Symbole - 19

Vergiftungsgefahr! Benutzen Sie das Gerät nur im Außenbereich und niemals in geschlossenen oder schlecht belüfteten Räumen.

Güde GMH 550 - Symbole - 20

Vor Nässe schützen. Die Maschine nicht dem Regen aussetzen.

Güde GMH 550 - Symbole - 21

Rauchen und offenes Feuer verboten.

Güde GMH 550 - Symbole - 22

Rauchen und offenes Feuer verboten.

Güde GMH 550 - Symbole - 23

Güde GMH 550 - Symbole - 24

Güde GMH 550 - Symbole - 25

Güde GMH 550 - Symbole - 26

Güde GMH 550 - Symbole - 27

Güde GMH 550 - Symbole - 28

Güde GMH 550 - Symbole - 29

Güde GMH 550 - Symbole - 30

Güde GMH 550 - Symbole - 31

Güde GMH 550 - Symbole - 32

Güde GMH 550 - Symbole - 33

Güde GMH 550 - Symbole - 34

Vor allen Arbeiten am Gerät Motor ausschalten.

STOP Vor allen Arbeiten am Gerät Motor ausschalten.

Vor Nässe schützen. Die Maschine nic dem Regen aussetzen. Rauchen und offenes Feuer verboten. Vor allen Arbeiten am Gerät Motor ausschalten.

Vor Nässe schützen. Die Maschine nic dem Regen aussetzen.

Vor Nasse schutzen. Die Maschine nicht dem Region aussetzen.

Vor Nässe schützen. Die Maschine nic dem Regen aussetzen.

Vor Nässe schützen. Die Maschine nicht dem Regen aussetzen.

Güde GMH 550 - Symbole - 35

Rauchen und offenes Feuer verboten.

Güde GMH 550 - Symbole - 36

Güde GMH 550 - Symbole - 37

Güde GMH 550 - Symbole - 38

Güde GMH 550 - Symbole - 39

Güde GMH 550 - Symbole - 40

Rauchen und onnenes Feuer verboten.

Rauchen und offenes Feuer verboten.

STOP Vor allen Arbeiten am Gerät Motor ausschalten.

STOP Vor allen Abziehen am Gerät Motor aus- schalten.

STOP Vor allen Arbeiten am Gerät Motor ausschalten.

Verwendung Primerpumpe

STOP Vor allen Arbeiten am Gerät Motor ausschalten.

dem regen aussetzen. Rauchen und offenes Feuer verboten. Vor allen Arbeiten am Gerät Motor ausschalten.

Verwendung Primerpumpe

dem regen aussetzen. Rauchen und offenes Feuer verboten. Vor allen Arbeiten am Gerät Motor ausschalten. Nicht mit zu starker Kraft Motor nur im ausgeschalteten Zustand betanken. START 3x START 6-8x Verwendung Primerpumpe

onformitätszeichen

lässe schützen

ungsorientierung oben

Sicherheitshinweise

Güde GMH 550 - Sicherheitshinweise - 1

WARNUNG

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Halten Sie Kinder und andere Personen sowie Tiere während der Benutzung des Geräts fern. Der Mindest-Sicherheitsabstand beträgt 10 m.

Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine Schutzbrille und Gehörschutz!

Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen, da diese von sich bewegenden Teilen erfasst werden können. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.

Schalten Sie bei Blockierung der Messer das Gerät sofort aus und entfernen dann den Gegenstand Vor der Arbeit durchsuchen Sie die Hecke nach verborgenen Objekten, z.B. Drahtzäunen etc.

Elektrische Gefahr, halten Sie mindestens 10 m Abstand von Oberleitungen.

Halten Sie beim Arbeiten das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Während des Betriebs der Maschine ist immer ein sicherer und fester Stand einzunehmen, besonders wenn Tritte oder eine Leiter benutzt werden.

Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.

Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.

Halten Sie die Maschine an den isolierten Griffflächen, da das Schneidmesser in Berührung mit versteckten Leitungen kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Sorgen Sie bei der Arbeit mit dem Gerät immer für ausreichende Beleuchtung bzw. gute Lichtverhältnisse.

Achtung beim Rückwärtsgehen, Stolpergefahr!

Entfernen Sie abgeschnittene Zweige/Äste sofort aus dem Arbeitsbereich um Verletzungen zu verhindern.

Der Ein-/ Ausschalter und der Sicherheitsschalter dürfen nicht arretiert werden.

Starten Sie die Maschine nur wenn sie sich in der normalen Arbeitsposition befindet.

Überprüfen Sie vor jeder Inbetriebnahme sämtliche Schraub- und Steckverbindungen sowie Schutzeinrichtungen auf Festigkeit und richtigen Sitz und ob alle Beweglichen Teile leichtgängig sind.

Es ist strengstens untersagt, die an der Maschine befindlichen Schutzeinrichtungen zu demontieren, abzuändern oder Zweck zu entfremden oder fremde Schutzeinrichtungen anzubringen.

Das Gerät darf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus.

Kraftstoffgemisch

Achtung! Unbedingt auf das richtige Mischungsverhältnis beim Kraftstoff achten.

Achtung! Keinen altes Kraftstoffgemisch verwenden, da sich dieses mit der Zeit entmischt und keine Schmierung des Motors mehr gewährleistet ist.

Das Gemisch nicht über einen längeren Zeitraum, Wochen oder Monate im Tank belassen, da auch hier die Gefahr besteht dass sich dieses entmischt.

Verwenden Sie grundsätzlich hochwertiges 2-Takt Öl um Schäden am Verbrennungsmotor zu vermeiden.

Schäden die durch Nichtbeachtung einer der oben aufgeführten Punkte entstanden sind, fallen nicht unter die Gewährleistung! Das Gleiche gilt für Schäden, die aus einer Überlastung des Gerätes resultieren!

Wir empfehlen die Verwendung eines Kraftstoff-Additivs. Tipp Art.-Nr. 95307→12

Wartung

Güde GMH 550 - Wartung - 1

Vor allen Arbeiten am Gerät Motor abstellen und Zündkerzenstecker ziehen. Warten Sie, bis alle rotierenden Teile zum Stillstand nmen sind und sich das Gerät abgekühlt

Reparaturen und Arbeiten, die nicht in dieser Anleitung beschrieben wurden, nur von qualifiziertem Fachpersonal durchführen lassen.

Nur Originalzubehör und Originalersatzteile verwenden.

Maschine, insbesonders Lüftungsschlitze, stets sauber halten. Gerätekörper niemals mit Wasser abspritzen!

Die Maschine und deren Komponenten nicht mit Lösemittel, entzündlichen oder giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuch benutzen.

Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl.

Reinigen Sie nach jeder Benutzung den Messerbalken sorgfältig. Reiben Sie ihn mit einem öligen Lappen ab oder sprühen Sie ihn mit einem Metallpflegespray ein. Stumpfe, verbogene oder beschädigte Messerbalken müssen ausgewechselt werden.

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Bei Bedarf finden Sie die Ersatzteilliste im Internet unter www.guede.com.

Lagern Sie das Gerät an einem trockenen Ort.

Entsorgung

Die Entsorgungshinweise ergeben sich aus den Piktogrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind.

Güde GMH 550 - Entsorgung - 1

Schadhafte und/oder zu entsorgende Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden.

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein.

Erstickungsgefahr!

Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

Gewährleistung

Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes.

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Betriebsanleitung und normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen.

Wichtige Kundeninformation

Bitte beachten Sie, dass eine Rücksendung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Betriebsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.

Seriennummer:

Artikelnummer:

Baujahr:

Tel.: +49 (0) 79 04 / 700-360

Fax: +49 (0) 79 04 / 700-51999

E-Mail: support@ts.guede.com

Inspektions- und Wartungsplan

Regelmäßige Wartungsperiode Vor jeder Inbe-triebnahme		Nach jeder Außer-betriebnahme	Nach 1 Monat	Nach 12 Monaten	Nach 24 Monaten
Luftfilter Kontrollieren		√
	Ersetzen			√
Zündkerze Kontrollieren Reinigen				√
	Ersetzen				√
Messerbal-ken	Reinigen		√
Messerbal-ken	Schmieren		√
Getriebe Schmiernippel	Schmieren			√

Störungssuche

Störung	Ursache	Abhilfe
Der Motor startet nicht	Tank leer/Kraftstoffmangel	Kraftstoff nachfüllen → 3
	Choke nicht betätigt	Choke betätigen → 4
	schlechter Kraftstoff, Lagerung ohne Entleerung des Benzintanks, falsche Benzinsorte	Kraftstofftank und Vergaser entleeren. Frisches Benzin einfüllen.
	Zündkerze verschmutzt, (Kohlerückstande auf den Elektroden), Elektrodenabstand zu groß.	Kerze reinigen, Wärmewert der Kerze kontrollieren evtl. Zündkerze erneuern, 0,6-0,8 mm einstellen → 9
	Die Zündkerze ist nass vom Benzin (abgesoffener Motor).	Zündkerze trocknen und erneut einsetzen. → 9
Der Motor gibt keine Höchstleistung	Zündkerze verschmutzt, (Kohlerückstande auf den Elektroden), Elektrodenabstand zu groß.	Kerze reinigen, Wärmewert der Kerze kontrollieren evtl. Zündkerze erneuern, 0,6-0,8 mm einstellen → 9
	Luftfilter verschmutzt Luftfilter reinigen oder austauschen → 10
	Falsches Kraftstoffgemisch (zuviel Öl)	Kraftstoff nachfüllen → 3

Technical Data

HEDGE TRIMMER GMH 550

	Art. No	93997
	Contents 25,4 ccm
	Motor output 0,75 kW/1 PS
	Max. engine speed 8500 min	-1
	Knife speed 2000 min	-1
	tank capacity 0,6 l
	Fuel consumption 1,1 l/h
	Fuel mix 40:1
	Beam length 590 mm
	Cutting length 510 mm
	Max. cut thickness 26 mm
	Weight 5,3 kg
Noise details
	Sound pressure level L_pA^1)	89,3 dB (A)
	Measured sound power level L_WA^2)	103,6 dB (A)
	Measured according to ^1) EN ISO 10517; ^2) 2000/14/ EG; Uncertainty K = 3 dB (A)
	Wear ear protectors!
Vibration details
	Vibration emission value a_h	10,23 m/s ^2
Total vibration values (triaxial vector sum) ermittelt entsprechend EN ISO 10517
Uncertainty K = 1,5 m/s ^2

Original – EG-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen.

Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung Ihre Gültigkeit.

Einschlägige EG-Richtlinien

2014/35/EU 2014/30/EUX

□ 1935/2004/EC 1907/2006/EC

2011/65/EC ROHS 2009/142/EC

89/686/EEC (PPE)

2006/42/EC

Annex IV

Notified Body

No:

Name:

Adress:

Type Ex. Cert.-No.:

97/68/EC_2010/26/EC

Emission No.: e11*97/68SA*2010/26*1440*00

2000/14/EC_2005/88/EC

Konformitätsbewertungsverfahren

Wolpertshausen, 14/06/2016

Güde GMH 550 - Konformitätsbewertungsverfahren - 1

Angewandte harmonisierte Normen

EN ISO 10517:2009+A1:13

AfPS GS 2014:01 PAK

EN ISO 14982:2009

Garantierter Schallleistungspegel

L_WA

107 dB (A)

Gemessener Schallleistungspegel

L_WA

103,6 dB (A)

Güde GMH 550 - Gemessener Schallleistungspegel - 1

Helmut Arnold

Güde GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Joachim Bürkle

GÜDE GmbH & Co. KG, Birkichstraße 6, 74549 Wolpertshausen, Germany

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Authorized to compile the technical file | Autorisé à compiler la documentation technique. | Autorizzato alla preparazione della documentazione tecnica | Gemachtigd voor samenstelling van de technische documenten +|Zplnomocněn k sestavování technických podkladů. | Splnomocnený zostaviť technické podklady. | Můszaki dokumentáció összeállításra felhatalmazva | Pooblaščen za izdelavo spisov tehnične dokumentacije. | Ovlašten za formiranje tehničke dokumentacije. | Упълномощен за съставяне на техническата документация | Īlputernicit să elaboreze documentația tehnică. | Ovlašten za formiranje tehničke dokumentacije. | Teknik evrakları hazırlamakla görevlendirilmiştir. | Upełnomocniony do zestawienia danych technicznych

GÜDE GmbH & Co. KG

Birkichstrasse 6

74549 Wolpertshausen

Deutschland

Tel.: +49-(0)7904/700-0

Fax.: +49-(0)7904/700-250

eMail: info@guede.com
