FVSD 150 TC WH - Vakuumverpackungsmaschinen Fulgor Milano - Kostenlose Bedienungsanleitung

Produkttyp	Einbau-Vakuumiergerät
Marke	Fulgor Milano
Modell	FVSD 150 TC WH
Abmessungen des Einbaugehäuses (L x H x T)	553 x 135/140 x 550 mm
Gewicht	32 kg
Stromversorgung	220-240 V, 50/60 Hz
Leistung	240 W
Stromaufnahme	1 A
Volumen der Vakuumkammer	6,4 L
Nutzlänge der Schweißstange	250 mm
Maximale Beutelabmessungen	250 x 350 mm
Verwendungszweck	Vakuumverpackung von Lebensmitteln für den Hausgebrauch, Umgebungstemperatur 15-35 °C
Installation	Einbau, erfordert einen qualifizierten Elektriker
Hauptfunktionen	Vakuumieren in Beuteln, Vakuumieren in Behältern (innen und außen), Chef Sous Vide-Zyklus, einstellbare Vakuum- und Schweißniveaus, Trocknungszyklus, Trocknungszyklus des Pumpenöls
Reinigung und Pflege	Reinigen Sie die Kammer, die Schweißstange und den Adapter mit einem weichen Tuch und heißem Wasser; keine scheuernden Reinigungsmittel verwenden; regelmäßig den Trocknungszyklus starten
Sicherheit	Thermischer Schutz der Pumpe, Deckel während des Zyklus verriegelt, Notstopp (STOP), Kindersicherung (Beaufsichtigung für Kinder unter 8 Jahren erforderlich)
Ersatzteile	Pumpenölfilter, Adapter für externe Behälter, Netzkabel
Allgemeine Informationen	Bedienungsanleitung mit 184 Seiten in mehreren Sprachen verfügbar; Garantie erlischt bei Reparatur durch ein nicht autorisiertes Zentrum

Häufig gestellte Fragen - FVSD 150 TC WH Fulgor Milano

Wie starte ich das Vakuumieren in einem Beutel?

Schalten Sie das Gerät ein, indem Sie die ON/OFF-Taste 2 Sekunden lang drücken. Wählen Sie das Beutelprogramm (Beutelsymbol). Stellen Sie den gewünschten Vakuum- und Schweißgrad ein. Legen Sie den Beutel mittig auf die Schweißstange, wobei der Rand 2 cm übersteht. Schließen Sie den Deckel und drücken Sie leicht darauf, um den Zyklus zu starten. Drücken Sie START, um zu beginnen.

Was tun, wenn sich der Deckel nach einem Zyklus nicht öffnet?

Der Deckel bleibt während des Zyklus verriegelt. Warten Sie das Ende des Zyklus ab oder drücken Sie STOP, um den Zyklus zu unterbrechen und die Kammer zu entleeren. Bei Stromausfall öffnen Sie den Deckel nicht gewaltsam: Stellen Sie die Stromversorgung wieder her und warten Sie auf die automatische Druckentlastung.

Wie reinige ich das Vakuumiergerät?

Schalten Sie das Gerät aus. Entfernen Sie die Schweißstange nach dem Abkühlen. Reinigen Sie die Kammer, die Schweißstange und den Adapter mit einem weichen, mit heißem Wasser oder einem milden Reinigungsmittel befeuchteten Tuch. Reinigen Sie niemals die Ansaugöffnung mit Wasser. Trocknen Sie alles gründlich, bevor Sie es wieder verwenden. Nutzen Sie regelmäßig den Trocknungszyklus.

Wozu dient der Trocknungszyklus?

Der Trocknungszyklus entfernt Feuchtigkeit, die sich in der Vakuumpumpe angesammelt hat. Er wird durch die Alarmleuchte angezeigt. Starten Sie ihn, indem Sie jegliche Flüssigkeit aus der Kammer entfernen und START drücken. Der Zyklus dauert etwa 20 Minuten. Er verhindert Oxidation und verlängert die Lebensdauer der Pumpe.

Kann ich Flüssigkeiten vakuumieren?

Ja, aber beachten Sie die Füllgrenzen: Bei Beuteln dürfen Flüssigkeiten nicht mehr als 1/3 des Volumens einnehmen; bei Behältern halten Sie die angegebenen Verhältnisse ein (Brühen: 1/2, Saucen: 1/3, Cremes: 1/4). Verwenden Sie kalte Lebensmittel (3°C), um Dampfbildung zu vermeiden, die die Pumpe beschädigen könnte.

Welche wichtigen Sicherheitshinweise gibt es?

Berühren Sie die Schweißstange nicht unmittelbar nach dem Versiegeln (Verbrennungsgefahr). Verwenden Sie das Gerät nicht, wenn der Deckel beschädigt ist (Implosionsgefahr). Überladen Sie die Schublade nicht (max. 30 kg). Lassen Sie Kinder nicht unbeaufsichtigt. Trennen Sie das Gerät vor Reinigung oder Reparatur vom Stromnetz.

Wie installiere ich das Einbaugerät?

Die Installation muss von einem Fachmann durchgeführt werden. Entfernen Sie den oberen Deckel, schrauben Sie den Ölfilter auf die Pumpe, montieren Sie die Befestigungswinkel, schieben Sie das Gerät in den Schrank, befestigen Sie es mit den Schrauben, schließen Sie das Netzkabel an und justieren Sie die Front mit den Einstellschrauben. Beachten Sie die Nischenmaße.

Was ist die maximale Beutelgröße?

Beutel können bis zu 250 mm Breite und 350 mm Länge haben. Die Schweißstange ist 250 mm lang. Bei festen Produkten füllen Sie den Beutel nicht zu mehr als 2/3 seines Volumens.

Wie verwende ich den Adapter für externe Behälter?

Wählen Sie das Behälterprogramm (Behältersymbol). Schließen Sie den Adapter an das Vakuumiergerät an und setzen Sie ihn auf den Deckel des Behälters. Stellen Sie den gewünschten Vakuumgrad ein und drücken Sie START. Drücken Sie leicht auf den Deckel, um das Vakuumieren auszulösen. Entfernen Sie nach dem Zyklus den Adapter.

Was bedeutet die Alarmleuchte und wie reagiere ich?

Die Alarmleuchte (Dreieck mit Ausrufezeichen) leuchtet bei übermäßiger Feuchtigkeit in der Pumpe oder hoher Temperatur auf. Starten Sie den Trocknungszyklus. Wenn die Leuchte nach einem Zyklus blinkt, kann dies auf ein zu heißes oder zu flüssiges Produkt hinweisen; kühlen Sie auf 3°C ab und reduzieren Sie die Flüssigkeitsmenge. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG FVSD 150 TC WH Fulgor Milano

DE BEDIENUNGS- UND MONTAGEANLEITUNG

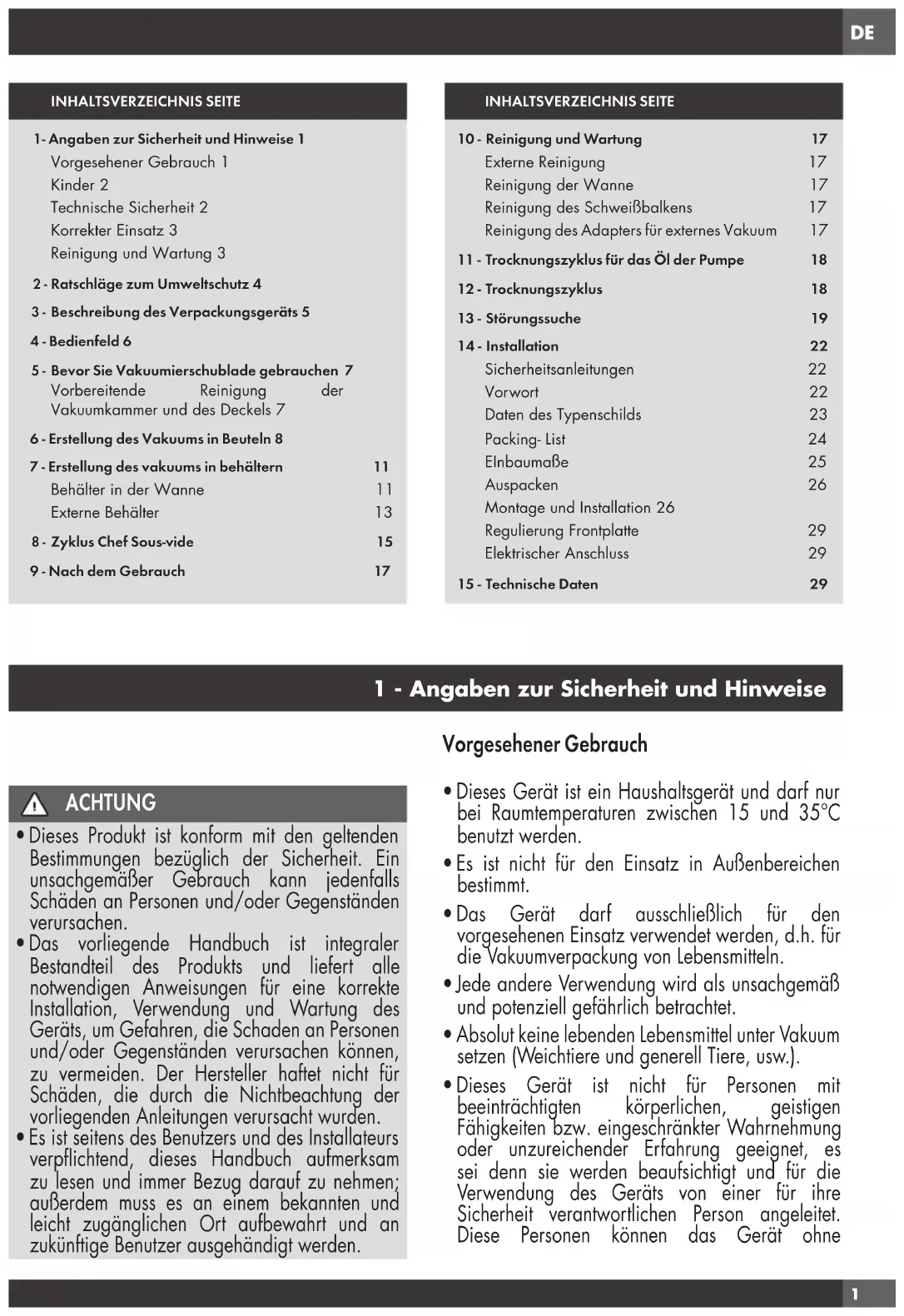

INHALTSVERZEICHNIS SEITE

1- Angaben zur Sicherheit und Hinweise 1

Vorgesehener Gebrauch 1

Kinder 2

Technische Sicherheit 2

Korrekter Einsatz 3

Reinigung und Wartung 3

2 - Ratschläge zum Umweltschutz 4

3 - Beschreibung des Verpackungsgeräts 5

4 - Bedienfeld 6

5 - Bevor Sie Vakuumierschublade gebrauchen 7

Vorbereitende Reinigung der

Vakuumkammer und des Deckels 7

6 - Erstellung des Vakuums in Beuteln 8

7 - Erstellung des vakuums in behältern 11

Behälter in der Wanne 11

Externe Behälter 13

8 - Zyklus Chef Sous-vide 15

9 - Nach dem Gebrauch 17

INHALTSVERZEICHNIS SEITE

10 - Reinigung und Wartung 17

Externe Reinigung 17

Reinigung der Wanne 17

Reinigung des Schweißbalkens 17

Reinigung des Adapters für externes Vakuum 17

11 - Trocknungszyklus für das Öl der Pumpe 18

12 - Trocknungszyklus 18

13 - Störungssuche 19

14 - Installation 22

Sicherheitsanleitungen 22

Vorwort 22

Daten des Typenschilds 23

Packing-List 24

Elnbaumaße 25

Auspacken 26

Montage und Installation 26

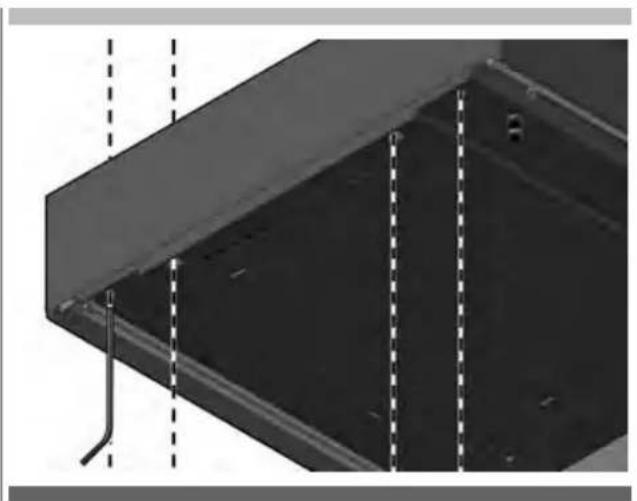

Regulierung Frontplatte 29

Elektrischer Anschluss 29

15 - Technische Daten 29

1 - Angaben zur Sicherheit und Hinweise

Vorgesehener Gebrauch

ACHTUNG

• Dieses Produkt ist konform mit den geltenden Bestimmungen bezüglich der Sicherheit. Ein unsachgemäßer Gebrauch kann jedenfalls Schäden an Personen und/oder Gegenständen verursachen.
• Das vorliegende Handbuch ist integraler Bestandteil des Produkts und liefert alle notwendigen Anweisungen für eine korrekte Installation, Verwendung und Wartung des Geräts, um Gefahren, die Schaden an Personen und/oder Gegenständen verursachen können, zu vermeiden. Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung der vorliegenden Anleitungen verursacht wurden.

• Es ist seitens des Benutzers und des Installateurs verpflichtend, dieses Handbuch aufmerksam zu lesen und immer Bezug darauf zu nehmen; außerdem muss es an einem bekannten und leicht zugänglichen Ort aufbewahrt und an zukünftige Benutzer ausgehändigt werden.

• Dieses Gerät ist ein Haushaltsgerät und darf nur bei Raumtemperaturen zwischen 15 und 35°C benutzt werden.

• Es ist nicht für den Einsatz in Außenbereichen bestimmt.
• Das Gerät darf ausschließlich für den vorgesehenen Einsatz verwendet werden, d.h. für die Vakuumverpackung von Lebensmitteln.
• Jede andere Verwendung wird als unsachgemäß und potenziell gefährlich betrachtet.
• Absolut keine lebenden Lebensmittel unter Vakuum setzen (Weichtiere und generell Tiere, usw.).
• Dieses Gerät ist nicht für Personen mit beeinträchtigten körperlichen, geistigen Fähigkeiten bzw. eingeschränkter Wahrnehmung oder unzureichender Erfahrung geeignet, es sei denn sie werden beaufsichtigt und für die Verwendung des Geräts von einer für ihre Sicherheit verantwortlichen Person angeleitet. Diese Personen können das Gerät ohne

Überwachung nur und ausschließlich verwenden, nachdem ihnen sein Gebrauch erklärt wurde und wenn sie in der Lage sind, dies in Sicherheit zu tun. Es ist wichtig, dass sie erkennen und verstehen können, welche Gefahren durch einen falschen Gebrauch des Geräts entstehen können.

Kinder

- Kinder unter acht Jahren müssen vom Gerät fern gehalten oder ständig überwacht werden.

- Kinder über acht Jahre können das Gerät ohne Überwachung nur und ausschließlich verwenden, nachdem ihnen sein Gebrauch erklärt wurde und wenn sie in der Lage sind, dies in Sicherheit zu tun. Es ist wichtig, dass sie erkennen und verstehen können, welche Gefahren durch einen falschen Gebrauch des Geräts entstehen können.

- Beaufsichtigen Sie die Kinder in unmittelbarer Nähe der Schublade. Sie dürfen nicht damit spielen.

- Halten Sie Kinder vom Gerät fern, bis der Schweißbalken und die Schweißlinie abgekühlt sind, damit jegliches Risiko der Verbrennung vermieden wird.

- Das Verpackungsmaterial (Plastikbeutel, Teile von Polystyrol, usw.) muss von Kindern ferngehalten werden, da es eine potentielle Gefahrenquelle darstellt.

- Das Gerät muss unter Befolgung der örtlichen Vorschriften für die Entsorgung von Abfällen verschrottet und bei den entsprechenden Sammelstellen abgeliefert werden, ohne es auch nur für wenige Tage unbeaufsichtigt zu lassen, da es für ein Kind eine Gefahrenquelle darstellt.

Technische Sicherheit

- Aufgrund von falsch ausgeführten Arbeiten der Installation und außerordentlichen Wartung oder Reparatur können schwere Gefahren für den Benutzer entstehen. Lassen Sie diese Art von Eingriffen nur von qualifiziertem und vom Hersteller zugelassenem Personal ausführen.

- Besondere Aufmerksamkeit muss den allgemeinen Bedingungen des Deckels geschenkt werden (Anwesenheit von Rissen, Absplitterungen, Kratzer und tiefgehende Spuren). Eventuelle Schäden könnten eine Implosion mit schwerer Gefahr für den Benutzer verursachen. Verwenden Sie niemals das Gerät, wenn der Deckel sich als

beschädigt erweist.

- Im Gerät ist eine Vakuumpumpe mit Öl installiert. Neigen oder stellen Sie das Gerät niemals auf den Kopf, um zu vermeiden, dass das Öl ausläuft.

- Der korrekte Betrieb des Geräts ist nur gewährleistet, wenn es an elektrische Anlagen verbunden ist, die vorschriftsmäßig sind und vollkommen mit den auf dem Typenschild des Geräts angegebenen Daten (Spannung, Frequenz) übereinstimmen. Lassen Sie im Zweifelsfall die Anlage von einem spezialisierten Elektriker kontrollieren.

- Die elektrische Sicherheit ist gewährleistet, wenn das Gerätaneineordnungsgemäße Erdungsanlage angeschlossen ist. Versichern Sie sich, dass diese grundlegende Sicherheitsbedingung geprüft wird. Lassen Sie im Zweifelsfall die Anlage von einem spezialisierten Elektriker kontrollieren.

- Steckdosenleisten oder Verlängerungen garantieren nicht die notwendige Sicherheit (Brandgefahr). Daher darf das Gerät nicht an diese Art von Vorrichtung angeschlossen werden.

- Wenn elektrische oder mechanische Komponenten beeinträchtigt oder geändert werden, können Unfälle oder Defekte am Gerät auftreten. Vermeiden Sie absolut, die Umhüllung des Geräts zu öffnen.

- Wenn das Versorgungskabel sich als beschädigt erweisen sollte, muss es von einem autorisierten Kundendienstzentrum ersetzt werden.

- Versichern Sie sich, wenn der Stecker herausgezogen wird oder das Kabel keinen Stecker besitzt, dass das Gerät an das Stromnetz von einem qualifizierten Elektriker angeschlossen wird.

- Im Falle, dass Störungen am Gerät festgestellt werden sollten (zum Beispiel beschädigtes Kabel oder Fehlfunktion des Bedienfelds), darf dieses nicht verwendet und muss umgehend das autorisierte Kundendienstzentrum benachrichtigt werden.

- Verwenden Sie das Gerät nicht mit nassen Händen oder wenn Sie sich in Kontakt mit Wasser befinden.

- Der Garantieanspruch verfällt, wenn die Schublade nicht von einem autorisierten Kundendienstzentrum repariert wird.

- Ersetzen Sie eventuelle defekte Teile ausschließlich mit von Ihrem Händler gelieferten Original-Ersatzteilen.

- Im Falle eines Stromausfalls während des Vakuum-Prozesses verbleibt das Vakuum in der Kammer

und der Deckel kann nicht geöffnet werden. Versuchen Sie auf keinen Fall den Deckel mit Gewalt oder mit Hilfe von Werkzeugen zu öffnen. Bei Wiederherstellung der Stromversorgung wird es erneut möglich sein, den Deckel zu öffnen.

• Trennen Sie zur Ausführung von Arbeiten der außerordentlichen Wartung, der Installation oder Reparatur das Gerät vom Stromnetz ab, indem Sie den Stecker aus der Stromsteckdose ziehen oder, wenn die Steckdose nicht zugänglich ist, deaktivieren Sie die elektrische Anlage, an die das Gerät angeschlossen ist, durch den entsprechenden Hauptschalter. Versichern Sie sich vor der Ausführung von Arbeiten der Reparatur oder Installation, dass das Gerät sich effektiv als vom Stromnetz abgetrennt erweist.
• Zum Zeitpunkt der Verschrottung muss das Gerät unbrauchbar gemacht werden, indem das Versorgungskabel abgeschnitten und der Deckel entfernt werden, damit Kinder keinen leichten Zugang zum Inneren des Geräts haben.

Korrekter Einsatz

• Gefahr von Verbrennung! Nach der Prozedur der Versiegelung des Beutels erweisen sich der Schweißbalken und die Schweißlinie des Beutels selbst als sehr heiß. Berühren Sie den Schweißbalken und die Schweißlinie nicht umgehend nach dem Prozess der Versiegelung.
• Brandgefahr! Bewahren Sie keine leicht entzündlichen Materialien und Stoffe in der unmittelbaren Nähe der Vakuumierschublade auf.
• Der Schubladenauszug hat eine maximale Tragleistung von 30 kg. Überladen Sie die Schublade nicht und stützen Sie sich nicht auf die offene Schublade, da der Auszug dadurch kaputt gehen kann.
• Eventuelle Schäden am Deckel können eine Implosion verursachen. Legen Sie keine Gegenstände auf den Deckel und stoßen Sie nicht mit Gegenständen jeglicher Art gegen seine Oberfläche. Prüfen Sie im Falle des unabsichtlichen Zusammenstoßes mit dem Deckel sorgfältig, ob er beschädigt ist. Wenden Sie sich im Zweifelsfall an den autorisierten technischen Kundendienst.
• Verwenden Sie das Gerät und den Deckel nicht als Arbeitsoder Auflagefläche oder zum Schneiden.
• Installieren Sie die Schublade so, dass man sie komplett ausziehen und den Deckel bis zum Anschlag öffnen kann. Nur so kann die

Vakuumkammer in jeder Phase kontrolliert werden, ohne an den heißen Schweißbalken und die heiße Schweißleitung zu kommen.

• Verpacken Sie immer ausreichend gekühlte Lebensmittel: Bei auf 3°C gekühlten Produkten erhält man die besten Aufbewahrungsergebnisse. Außerdem wird so die Bildung von Dampf, der die Funktion der Vakuumjerschublade beeinträchtigen kann, vermieden. Überwachen Sie den Vakuumprozess aufmerksam und falls Sie die Bildung von Bläschen in den Flüssigkeiten feststellen, vermeiden Sie den Austritt, indem Sie die Versiegelung vorverlegen.
• Wenn Flüssigkeiten die Ansaugung der Pumpe erreichen, kann diese beschädigt werden.
• Prüfen Sie, bevor Sie Behälter oder Becher verwenden, nach, ob sie robust genug sind, dass Vakuum auch im Kühlschrank auszuhalten, um gefährliche Implosionen zu vermeiden.
• Schließen Sie die Schublade niemals während des Betriebs, um die Belüftung des Geräts nicht zu behindern. Schließen Sie die Schublade erst am Ende.

Reinigung und Wartung

• Verwenden Sie, um das Gerät zu reinigen, nur feuchte Tücher und Desinfektionsmittel und nicht aggressive Reinigungsmittel. Verwenden Sie keine scheuernden Schwämme oder Tücher, um zu vermeiden, dass die Oberflächen aus Stahl und die Oberflächen des Deckels beschädigt werden.
• Wasser oder Dampf könnten Teile unter Spannung erreichen und einen Kurzschluss verursachen. Verwenden Sie nie fließendes Wasser oder Dampfreinigungsgeräte.
• Die Reinigung und regelmäßige Wartung, die vom Benutzer auszuführen sind, können nicht von Kindern ohne Überwachung vorgenommen werden.

DE 2 - Ratschläge zum Umweltschutz

1) Verpackung:

Das Verpackungsmaterial ist zu 100% recyclebar und mit dem Recyclingsymbol gekennzeichnet. Für die Entsorgung müssen die örtlichen Vorschriften befolgt werden. Das Verpackungsmaterial (Plastikbeutel, Teile von Polystyrol, usw.) muss von Kindern ferngehalten werden, da es eine potentielle Gefahrenquelle darstellt.

2) Verschrottung/Entsorgung:

Das Gerät wurde aus recycelbarem Material hergestellt. Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichnet. Indem Sie sicherstellen, dass dieses Gerät ordnungsgemäß verschrottet wird, helfen Sie, mögliche negative Folgen für die Umwelt und Gesundheit zu vermeiden.

Das Symbol auf dem Gerät oder in der Begleitdokumentation weist darauf hin, dass dieses Gerät nicht als normaler Haushaltsabfall zu behandeln ist, sondern an die entsprechende Sammelstelle für das Recycling von Elektround Elektronikgeräten abgegeben werden muss.

Zum Zeitpunkt der Verschrottung muss das Gerät unbrauchbar gemacht werden, indem das Versorgungskabel abgeschnitten und der Deckel entfernt werden, damit Kinder keinen leichten Zugang zum Inneren des Geräts haben.

Das Gerät muss unter Befolgung der örtlichen Vorschriften für die Entsorgung von Abfällen verschrottet und bei den entsprechenden Sammelstellen abgeliefert werden, ohne es auch nur für wenige Tage unbeaufsichtigt zu lassen, da es für ein Kind eine Gefahrenquelle darstellt.

Wenden Sie sich für weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling dieses Geräts an das zuständige örtliche Amt, die Sammelstelle für Hausmüll oder das Geschäft, in dem das Gerät gekauft wurde.

3 - Beschreibung des Verpackungsgeräts

DE

1) Einbaukasten
2) Deckel
3) Schweißbalken
4) Bedienfeld
5) Wanne (Vakuumkammer)

1	Segmentanzeige für die Vakuumhöhe in den Beuteln
2	Taste zum Wählen und Einstellen der Vakuumhöhe in Beuteln
3	Anzeige für den Zyklus Chef Sous-vide
4	Wahltaste für den Zyklus Chef Sous-vide
5	Segmentanzeige für die Versiegelungsstärke
6	Taste zum Wählen der Versiegelungsstärke Beutel
7	Segmentanzeige für die Vakuumhöhe in Behältern
8	Taste zum Wählen und Einstellen der Vakuumhöhe in Behältern
9	Alarmanzeige
10	Anzeige für die Meldung, dass ein Trocknungszyklus gestartet werden muss
11	Zyklusstart-Anzeige
12	Taste Start / Unterbrechung des Zyklus
13	ON/OFF Verpackungsgerät

Vorbereitende Reinigung der Vakuumkammer und des Deckels

• Vor der Inbetriebnahme der Maschine ist es erforderlich, die Reinigung der Vakuumkammer und des Deckels unter Verwendung eines weichen, mit Trinkwasser befeuchteten Tuchs durchzuführen.
• Man rät von der Verwendung von aggressiven Reinigungsmitteln, Stahlwolle oder scheuernden, sauren oder aggressiven Substanzen, die die internen Oberflächen der Vakuumkammer irreparabel beschädigen könnten, ab.

DE 6 - Erstellung des Vakuums in Beuteln

Phase 1

Wählen Sie einen passenden Beutel nach dem Gebrauch (Konservierung oder Garen) und der Größe des Produkts aus: Feste Produkte müssen 2/3 des Nutzvolumens des Beutels ausfüllen; flüssige Produkte dürfen nicht mehr als 1/3 des Beutelvolumens einnehmen.

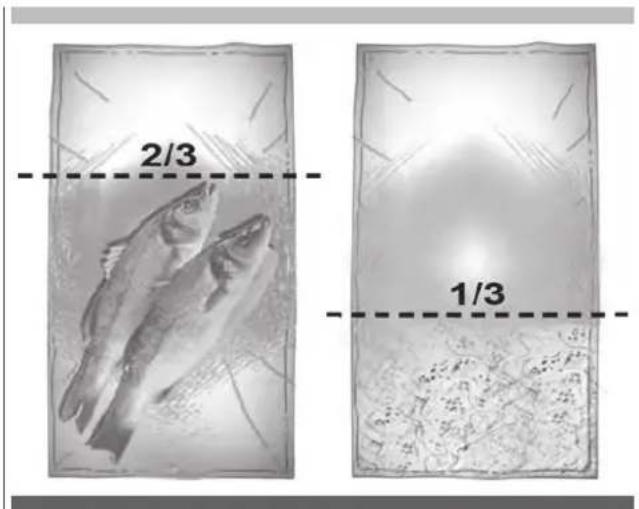

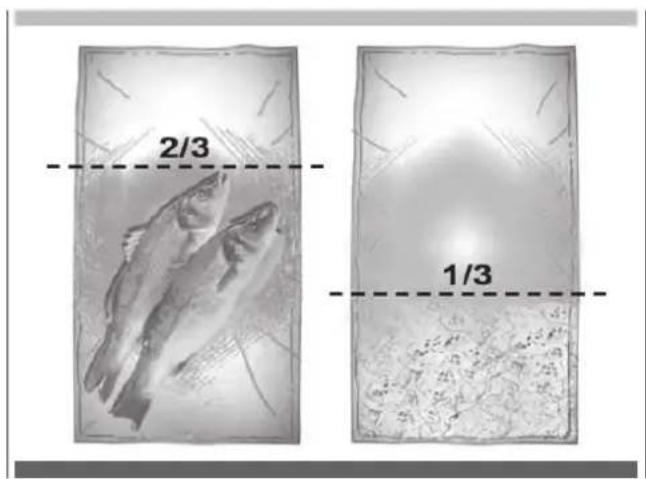

Füllen Sie den Beutel mit ausreichend kalten Lebensmittel: Bei auf 3°C gekühlten Produkten (Kühlschranktemperatur) erhält man die besten Aufbewahrungsergebnisse.

2/3 1/3

Phase 2

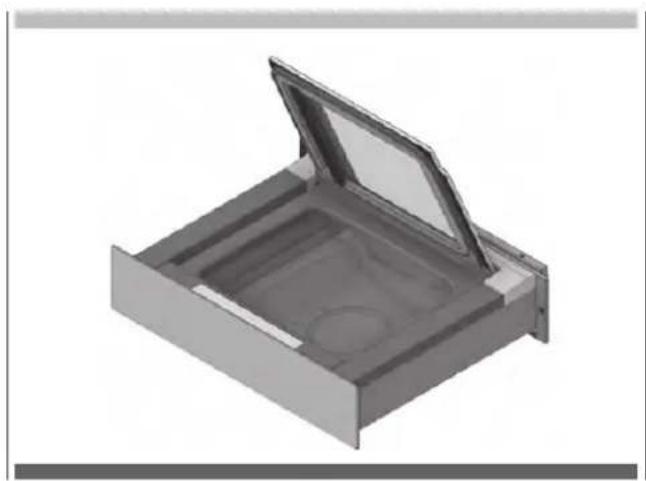

Den Deckel öffnen und sicherstellen, dass die Vakuumkammer und das zu verpackende Produkt trocken sind. Achten Sie darauf, den internen Teil nahe der Öffnung des Beutels nicht zu verschmutzen oder zu befeuchten.

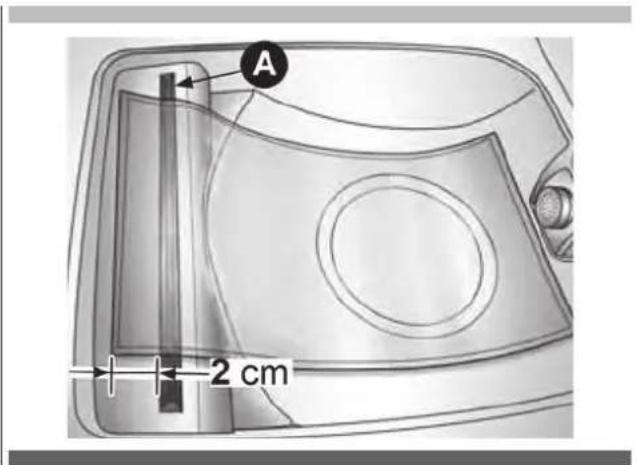

Legen Sie den Beutel so auf die Mitte des Schweißbalkens (A), dass der offene Rand ungefähr 2 cm über den Schweißbalken ragt.

A 2 cm

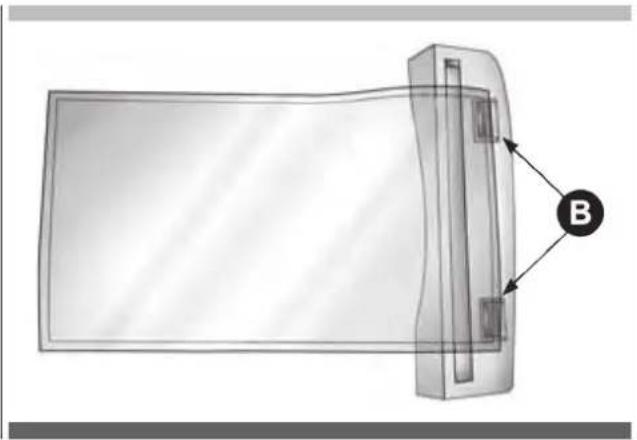

Wenn der Schweißbalken einen Clip (B) hat, halten Sie den Beutel unter den Clip fest.

Den Deckel des Geräts schließen.

Phase 5

Drücken Sie 2", um das Verpackungsgerät einzuschalten.

Drücken Sie, wenn die Kontrollleuchte nicht leuchtet ☐, über die Ikone für die Programmauswahl der Vakuumierung mit Beuteln.

Drücken Sie mehrmals 🔒, um die gewünschte Vakuumhöhe auszuwählen:

Nur Versiegeln. Kein Konservierungseffekt.

Zu verwenden für:

• Versiegelung der Beutel.
• Verpackung delikater Produkte.
- Wiederverpackung von Produkten wie Chips, Brot, Kekse.

• Verpackung delikater Produkte:
- druckempfindliche Produkte wie Salat, Erdbeeren, Beeren,
- für Volumenverlust anfällige Produkte wie Mousse, Schlagsahne,
- Frischen Käse (Brie, Gorgonzola).

• Konservierung roher und gegarter, druckempfindlicher Produkte wie:
• Fischfilets,
• Hühner/Hähnchenfleisch mit Knochen,
• Kaninchenfleisch mit Knochen,
• Ganze Krustentiere (Garnelen mit Kopf),
• Zucchini, Tomaten, Auberginen,
• Saucen oder Suppen (Ragout, Gemüsesuppe, Graupensuppe).

- Konservierung roher oder gegarter, nicht empfindlichen Produkten:

• Kartoffeln und Karotten,
• Fleisch

- Konservierung von Produkten in Flüssigkeit - In Öl eingelegtes Gemüse

• Konservierung von Hartkäsestücken

- Produkte zum Garen

• Fleisch
• Fisch
• Gemüse
• Saucen

Phase 8

Drücken Sie 📄, um die gewünschte Schweißhöhe einzustellen. Je höher die Schweißhöhe, um so länger dauert das Verschweißen. Für die Konservierung von Lebensmitteln und das Vakuumgaren stellt man am besten auf die Stufe 2 oder 3.

Für dünne Beutel, auch für die, die nicht zum Vakuumieren geeignet sind.

Für im Handel erhältliche Vakuumbeutel.

Für Aluminiumbeutel oder sehr feste Vakuumbeutel.

Phase 9

Drücken Sie START um das Programm zu starten.

START

Phase 10

Drücken Sie leicht auf den Deckel, um das Vakuum auszulösen.

Phase 11

Der Zyklus endet mit der Versiegelung des Beutels, die Luft dringt erneut in die Wanne.

Phase 12

Den Deckel öffnen und den Beutel herausnehmen.

Es ist möglich, den Zyklus zu jedem Zeitpunkt zu unterbrechen:

STOP drücken. Die Luft dringt in die Wanne.

Behälter in der Wanne

Phase 1

Einen für Vakuum und die Größe der Wanne geeigneten Behälter wählen, der sich nach seinem Einsetzen ungefähr 1 cm unter dem geschlossenen Deckel des Verpackungsgeräts befindet.

Das Produkt in den Behälter geben und diesen schließen.

Füllen Sie den Beutel mit ausreichend kalten Lebensmittel: Bei auf 3°C gekühlten Produkten (Kühlschranktemperatur) erhält man die besten Aufbewahrungsergebnisse.

Füllgrenzen:

• Feste Produkte: 100%

- Brühen, Aufgüsse: 12

- Soßen: 1/3

• Cremes, Sahnesoßen: 1/4

- Produkte auf Eieroder Eiweißbasis: 1/6

Phase 3

Den Deckel öffnen und sicherstellen, dass die Vakuumkammer und das zu verpackende Produkt trocken sind.

Achten Sie darauf, die Innenseite nicht zu verschmutzen oder zu befeuchten.

Den Behälter in das Verpackungsgerät einsetzen.

ACHTUNG

Sicherstellen, dass der Behälter sich mindestens 1 cm unter dem Deckel befindet, andernfalls NICHT fortschreiten, sondern den Behälter wechseln.

Den Deckel des Geräts schließen.

Drücken Sie 2", um das Verpackungsgerät einzuschalten.

Drücken Sie 🔒, um die Programme zum Vakuumieren von Behältern zu wählen.

Drücken Sie mehrmals um die gewünschte Vakuumhöhe auszuwählen:

- Neue oder bereits verpackte Schraubgläser (Twist-off):

• Marmeladen und Konfitüren,
• Saucen und Konserven (Tomatensauce, in Öl Eingelegtes, in Essig Eingelegtes),
• Mousse, Schlagsahne.

- Einmachgläser, Schraubgläser (Twist-off):

• Marmeladen und Konfitüren,
• Saucen und Konserven (Tomatensauce, in Öl Eingelegtes, in Essig Eingelegtes),
• Cremes,
• Gemüse.

• Marmeladen und Konfitüren,
• Saucen und Konserven (Tomatensauce, in Öl Eingelegtes, in Essig Eingelegtes),
• Gemüse,
• Im Glas Eingekochtes,
• Kekse.

Phase 9

Drücken Sie START um das Programm zu starten.

START

Phase 10

Drücken Sie leicht auf den Deckel, um das Vakuum auszulösen.

Phase 11

Der Zyklus endet mit der Wiedereinführung der Luft in die Wanne.

Phase 12

Den Deckel öffnen und den Behälter herausnehmen.

Es ist möglich, den Zyklus zu jedem Zeitpunkt zu unterbrechen:

STOP drücken. Die Luft dringt in die Wanne. Der Behälter bleibt vakuumiert.

Einen für Vakuum geeigneten Behälter wählen.

Das Produkt in den Behälter geben und diesen schließen. Füllen Sie den Beutel mit ausreichend kalten Lebensmittel: Bei auf 3°C gekühlten Produkten (Kühlschranktemperatur) erhält man die besten Aufbewahrungsergebnisse. Füllgrenzen:

• Feste Produkte: 100%
- Brühen, Aufgüsse: 12
- Soßen: 1/3
• Cremes, Sahnesoßen: ¼
- Produkte auf Eieroder Eiweißbasis: 1/6

Phase 3

Den Deckel des Verpackungsgeräts öffnen.

Das Zubehör (A) für die externen Behälter in die Wanne und auf dem Deckel des Verpackungsgeräts einstecken.

Drücken Sie 2", um das Verpackungsgerät einzuschalten.

Drücken Sie 📁, um die Programme zum Vakuumieren von Behältern zu wählen

Drücken Sie mehrmals um die gewünschte Vakuumhöhe auszuwählen:

• Neue oder bereits verpackte Schraubgläser (Twist-off):
• Marmeladen und Konfitüren,
• Saucen und Konserven (Tomatensauce, in Öl Eingelegtes, in Essig Eingelegtes),
• Mousse, Schlagsahne.

- Einmachgläser, Schraubgläser (Twist-off):

• Marmeladen und Konfitüren,
• Saucen und Konserven (Tomatensauce, in Öl Eingelegtes, in Essig Eingelegtes),
• Cremes,
• Gemüse.

• Einmachgläser:
• Marmeladen und Konfitüren,
• Saucen und Konserven (Tomatensauce, in Öl Eingelegtes, in Essig Eingelegtes),
• Gemüse,
• Im Glas Eingekochtes,
• Kekse.

Phase 8

Drücken Sie START um das Programm zu starten.

START

Phase 9

Drücken Sie leicht auf den Deckel, um das Vakuum auszulösen.

Phase 10

Am Ende des Zyklus das Zubehör aus der Wanne nehmen.

Es ist möglich, den Zyklus zu jedem Zeitpunkt zu unterbrechen:

STOP drücken. Die Luft dringt in die Wanne. Der Behälter bleibt vakuumiert.

• Tomatensauce.
• Fruchtsäfte und Fruchtcoulis.
• Sirups und Konzentrate (Wein-, Essig-).

- Fleischmarinaden.

• Fischmarinaden.

• Zubereitung von Carne Salada, Carpaccio.

- Zubereitung von in Öl oder in Essig eingelegtem Gemüse.

Phase 1

Wählen Sie einen passenden Beutel nach dem Gebrauch (Konservierung oder Garen) und der Größe des Produkts aus: Feste Produkte müssen 2/3 des Nutzvolumens des Beutels ausfüllen; flüssige Produkte dürfen nicht mehr als 1/3 des Beutelvolumens einnehmen.

Angemessen kalte Speisen einführen: Mit auf 3°C (Kühlschranktemperatur) abgekühlten Speisen erhält man die besten Ergebnisse.

2/3 1/3

Phase 2

Den Deckel öffnen und sicherstellen, dass die Vakuumkammer und das zu verpackende Produkt trocken sind. Achten Sie darauf, den internen Teil nahe der Öffnung des Beutels nicht zu verschmutzen oder zu befeuchten.

Legen Sie den Beutel so auf die Mitte des Schweißbalkens (A), dass der offene Rand ungefähr 2 cm über den Schweißbalken ragt.

A 2 cm

Wenn der Schweißbalken einen Clip (B) hat, halten Sie den Beutel unter den Clip fest.

Den Deckel des Geräts schließen.

Phase 5

Drücken Sie 2", um das Verpackungsgerät einzuschalten.

Drücken Sie 📁, um die gewünschte Schweißhöhe einzustellen. Je höher die Schweißhöhe, um so länger dauert das Verschweißen. Für die Konservierung von Lebensmitteln und das Vakuumgaren stellt man am besten auf die Stufe 2 oder 3.

Für dünne Beutel, auch für die, die nicht zum Vakuumieren geeignet sind.

Für im Handel erhältliche Vakuumbeutel.

Für Aluminiumbeutel oder sehr feste Vakuumbeutel.

Phase 7

Drücken Sie START um das Programm zu starten.

START

Phase 8

Drücken Sie leicht auf den Deckel, um das Vakuum auszulösen.

Phase 9

Der Zyklus endet mit der Versiegelung des Beutels, die Luft dringt erneut in die Wanne.

Phase 10

Den Deckel öffnen und den Beutel herausnehmen.

Es ist möglich, den Zyklus zu jedem Zeitpunkt zu unterbrechen: STOP drücken. Die Luft dringt in die Wanne.

• Das Verpackungsgerät durch Druck von ⏻ für 2" abschalten.
• Das Verpackungsgerät und das verwendete Zubehör reinigen und trocknen.
• Wenn die Wanne vollkommen trocken ist, den Deckel schließen.
  • Schließen Sie die Schublade.

10 - Reinigung und Wartung

• Keine Stahlwolle, scheuernden, sauren oder aggressiven Substanzen zur Reinigung verwenden, die die Oberflächen irreparabel beschädigen könnten.
• Ein weiches Tuch und ein neutrales Reinigungsmittel verwenden.
• Das Verpackungsgerät durch Druck von ☐ für 2" abschalten.

Externe Reinigung

• Für die Teile aus Stahl wird empfohlen, diese unter Befolgung der Strichrichtung des Satinierens zu reinigen.
• Für den Deckel und die Vorderseite mit dem Bedienfeld ein weiches, sauberes und feuchtes Tuch verwenden.

Reinigung der Wanne

1) Warten Sie, bis der Schweißbalken abgekühlt ist
2) Den Schweißbalken entfernen, indem man ihn nach oben herauszieht
3) Die Verwendung von Wasser zur Reinigung der Saugöffnung vermeiden. Angesaugtes Wasser könnte das Verpackungsgerät beschädigen.
4) Den Schmutz mit einem weichen, mit heißem Wasser befeuchteten Tuch entfernen. Gegebenenfalls ein neutrales Desinfektionsmittel verwenden.
5) Mit einem weichen Tuch abtrocknen.

Reinigung des Schweißbalkens

1) Warten, bis der Schweißbalken abgekühlt ist.
2) Den Schweißbalken entfernen, indem man ihn nach oben herauszieht.
3) Mit einem weichen, mit heißem Wasser befeuchteten Tuch reinigen.
4) Trocknen Sie den Schweißbalken gründlich ab, bevor Sie das Verpackungsgerät gebrauchen.

Reinigung des Adapters für externes Vakuum

1) 1Warmes Wasser und Spülmittel verwenden.
2) Sorgfältig spülen.
3) Mit einem sauberen Tuch trocknen.
4) Verwenden Sie die Adapter erst wieder, wenn er vollständig trocken ist.

DE 11 - Trocknungszyklus für das Öl der Pumpe

Das Herz der Maschine ist die Vakuumpumpe.

Manchmal werden zu warme Produkte, Produkte weit über 3°C, verpackt. Dabei wird zusammen mit der Luft ein großer Teil der im Produkt enthaltenen Feuchtigkeit mit angesaugt. Die Feuchtigkeit bleibt in Form von Wasserdampf in der Pumpe und verwandelt sich in Wasser, sobald die Pumpe abkühlt. Vor allem, wenn das Gerät für lange Zeit nicht benutzt wird, oxidiert das Wasser die Innenflächen der Pumpe und es bilden sich Abfallprodukte die, in einigen Fällen, den Rotor oder die Rotorblätter blockieren können.

Vakuumierschublade meldet:

a) Mit Einschalten der Kontrollleuchte ⚠, dass die Produkte, die Sie verpacken, zu flüssig oder zu heiß sind.
b) Wenn durch zu häufiges Verpacken von zu flüssigen oder zu heißen Produkten die Leistung so stark abgefallen ist, dass kein gutes Vakuum mehr garantiert werden kann. In diesem Fall schaltet sich die Kontrollleuchte ⚠ ein und Sie müssen den Entfeuchtungszyklus des Pumpenöls durchführen.

ACHTUNG

Wenn die Notwendigkeit eines weiteren Entfeuchtungszyklus gemeldet wird, bleibt die Maschine für eine Stunde in der erzwungenen Abkühlpause.

Wenn Sie die folgenden einfachen Anweisungen streng befolgen, wird Ihre Maschine lange leben und immer optimal arbeiten.

1) Verpacken Sie das Produkt immer kalt, am besten bei 3-4°C. Je wärmer das Produkt ist, umso mehr reduziert sich die Haltbarkeitsdauer des verpackten Produkts (durch die Bakterienbildung) und umso stärker ist die Kondenswasserbildung in der Pumpe.
2) Befolgen Sie sorgfältig die Angaben für das Volumen der in Beutel oder Behälter verpackten flüssigen Produkte.

Die Hinweise und ihre Bedeutung werden im folgenden Kapitel "Störungssuche" erklärt.

12 - Trocknungszyklus

• Das Verpackungsgerät meldet die Notwendigkeit, einen TROCKNUNGSZYKLUS zu starten, wenn die Anzeige ▲ zu leuchten beginnt.
• Jeglichen Gegenstand und Restflüssigkeit aus der Wanne entfernen.
• START drücken.
• Das Ende des Zyklus abwarten. Die Dauer beträgt ungefähr 20'. Im Falle einer vorzeitigen Unterbrechung muss der Zyklus wiederholt werden.

Der Großteil der Probleme, die während der täglichen Verwendung des Verpackungsgeräts auftreten, kann selbst gelöst werden. Die folgende Tabelle trägt zur Lösung bei:

Rufen Sie den technischen Kundendienstes, falls das Problem nicht gelöst werden kann.

Problem Ursache Lösung
Das Verpackungsge rät kommt nicht aus der Schublade.	Das "Push to open" System des Auszugs hat sich verklemmt.Das Spiralversorgungskabel hat sich verklemmt.	Kontaktieren Sie den Monteur.Kontaktieren Sie den Monteur.
Das Verpackungsgerät schaltet sich nicht ein.	Das Verpackungsgerät wird nicht gespeist.Der Stromstecker steckt nicht in der Steckdose.	Kontrollieren, dass die verwendete Steckdose mit Strom versorgt wird.Den Stromstecker in die Steckdose einführen.
Das Verpackungsgerät hat sich abgeschaltet.	Unterbrechung der Stromversorgung.Elektronischer Defekt.	Die Stromversorgung wiederherstellen.Kontakt mit dem technischen Kundendienst aufnehmen.
Die Tasten reagieren nicht auf die Befehle.	Die Oberfläche des Bedienfelds ist schmutzig oder nass.	Die Oberfläche des Bedienfelds reinigen und trocknen.
Der Deckel öffnet sich nicht.	Es wird gerade ein Zyklus ausgeführt.Auf dem Bedienfeld leuchtet keine Kontrolllampe auf	Es ist normal, dass während des Betriebszyklus der Deckel geschlossen bleibt. Warten Sie das Zyklusende ab oder drücken Sie STOP, um den Zyklus abzubrechen und die Wanne zu leeren.Während des Zyklus trat ein Stromausfall auf. VERSUCHEN SIE KEINESFALLS, DEN DECKEL ZU ÖFFNEN. Die Stromversorgung wiederherstellen und die Dekompression der Wanne abwarten.
Es verbleibt zu viel Luft im versiegelten Beutel.	Der Beutel ist nicht für die Größe des zu verpackenden Produkts geeignet.Das gewählte Vakuumniveau ist zu niedrig.Das Produkt ist flüssig.	Einen Beutel von geeigneter Größe verwenden.Den Zyklus mit einem höheren Vakuumniveau wiederholen.Es ist normal, dass bei einem flüssigen Produkt einige Luftblasen in seinem Inneren bleiben.
Der Schweißbalken erhebt sich, die Versiegelung wird aber nicht ausgeführt.	Es griff der Schutz des Schweißbalkens ein.Der Schweißbalken ist defekt.	Im unteren, rechten Teil des Verpackungsgeräts gibt es 2 Tasten (A),mitdenendieSchutzeinrichtungen innen zurückgesetzt werden. Drücken Sie die Tasten, um die Schutzeinrichtungen zurückzusetzen. Nehmen Sie, falls der Defekt weiterhin besteht, Kontakt mit dem technischen Kundendienst auf.Ne h men Si e Ko nta kt mi t d em technischen Kundendienst auf.
Die Versiegelung ist nicht optimal. • Der eingestellte Grad der Versiegelung ist nicht für die verwendete Typologie von Beutel geeignet.Es wurden viele aufeinanderfolgende Zyklen mit Versiegelung durchgeführt.Der Beutel ist größer als der Schweißbalken.Der Rand des Beutels wurde nicht korrekt positioniert.Der Rand des Beutels ist schmutzig.Der Gegendruckgummi und der Schweißbalken sind schmutzig.Der Gegendruckgummi und der Schweißbalken sind verschleißt.	Den Grad der Versieglung regulieren und den Zyklus wiederholen.Mindestens 2 Minuten zwischen einem Zyklus und dem nächsten warten, um den Schweißbalken abkühlen zu lassen.Einen geeigneten Beutel verwenden.Den Rand des Beutels zentral und so positionieren, dass er ungefähr 2 cm aus dem Schweißbalken herausragt.Falten des Rands in Übereinstimmung mit dem Schweißbalken vermeiden.Wenn das Produkt eingeführt wird, den Rand des Beutels umbiegen, damit die Außenseite sauber bleibt.Den Schweißbalken und den Gegendruckgummi reinigen.Nehmen Sie Kontakt mit dem technischen Kundendienst auf.

Problem Ursache Lösung
Blinkt ▲	Die Pumpe hat Feuchtigkeit und Unreinheiten angesaugt.	Den TROCKNUNGSZYKLUS starten.Achten Sie sorgfältiger darauf, das Produkt auf 3°C abzukühlen und/oder die empfohlene Menge des Flüssiganteils, die in den Beutel oder Behälter kommt, einzuhalten.
Am Ende eines Zyklus CHEF, leuchtet das Symbol⚠ weiter.	Das in das Gerät gelegte Produkt ist zu heiß oder hat einen höheren Flüssiganteil als empfohlen.	Kühlen Sie das Produkt auf 3°C ab und/oder reduzieren Sie den Flüssiganteil
Am Ende eines Zyklus für Beutel MAX versiegelt die Maschine nicht den Beutel und das Symbol⚠ blinkt
Am Ende eines Zyklus für Beutel MED blinkt das Symbol⚠.
Am Ende eines Zyklus für Behälter MAX blinkt das Symbol⚠.
Während eines Zyklus leuchtet⚠ auf und es ertönt ein akustisches Signal.	Es entsteht kein Vakuum. Der Deckel wurde nicht geschlossen.Es entsteht kein Vakuum. Die Dichtung des Deckels ist schmutzig.Es entsteht kein Vakuum. Die Dichtung des Deckels ist beschädigt.Die Pumpe startet nicht. Es griff der Schutz der Pumpe ein.	Wenn der Zyklus gestartet wird, leicht auf den Deckel drücken, bis das Vakuum bewirkt wird.Die Wanne und die Dichtung reinigen.Nehmen Sie Kontakt mit dem technischen Kundendienst für den Austausch auf.Im unteren, rechten Teil des Verpackungsgerätsgibtes 2 Tasten (A), mit denen die Schutzeinrichtungen innen zurückgesetzt werden. Drücken Sie die Tasten, um die Schutzeinrichtungen zurückzusetzen. Nehmen Sie, falls der Defekt weiterhin besteht, Kontakt mit dem technischen Kundendienst auf.
Während des Zyklus mit externem Behälter leuchtet⚠ auf und ein akustisches Signal ertönt.	Der Deckel des externen Behälters ist nicht korrekt positioniert.Die externe Saugvorrichtung wurde nicht korrekt angeschlossen.	Den Deckel des externen Behälters korrekt positionieren.Die externe Saugvorrichtung korrekt an das Verpackungsgerät und den Behälter anschließen.
Der Zyklus geht zu Ende, das Symbol⚠ blinkt und ein akustisches Signal ertönt.	Defekt des Vakuumsensors.	Kontakt mit dem technischen Kundendienst aufnehmen.
⚠ beginnt zu blinken 🔒	Eswurden viele Zyklen hintereinander ausgeführt und das Öl in der Pumpe ist zu heiß geworden.	Lassen Sie das Verpackungsgerät mindestens 1 Stunde abkühlen.

Sicherheitsanleitungen

Das vorliegende Handbuch ist integraler Bestandteil des Produkts und liefert alle erforderlichen Anweisungen für eine korrekte Installation und Wartung der Maschine.

ACHTUNG

Es ist von Seiten des Benutzers und des Installateurs verpflichtend, dieses Handbuch aufmerksam zu lesen und immer Bezug darauf zu nehmen; außerdem muss es an einem bekannten und allen autorisierten Bedienern (Installateur, Benutzer, Wartungstechniker) leicht zugänglichen Ort aufbewahrt werden.

Das Gerät darf ausschließlich für den vorgesehenen Einsatz verwendet werden, d.h. für die Vakuumverpackung von Lebensmitteln.

Jede andere Verwendung wird als unsachgemäß und potenziell gefährlich betrachtet.

Die Herstellerfirma lehnt jegliche Verantwortung und Garantieleistung für Schäden an den Geräten, Personen oder Gegenständen, die auf Folgendes zurückzuführen sind, ab:

• Eine Installation, die nicht korrekt und/oder nicht unter Beachtung der geltenden Gesetze ausgeführt wurde.
• Änderungen oder Eingriffe, die nicht spezifisch für das Modell sind.
• Verwendung von Ersatzteilen, die keine Original-Ersatzteile oder nicht spezifisch für das Modell sind.
• Nichtbeachtung (auch nur teilweise) der Anleitungen des vorliegenden Handbuchs.
• Nichtbeachtung der Unfallverhütungsvorschriften und der geltenden Gesetze während der Installation.

Vorwort

ACHTUNG

Das Gerät darf nur von autorisiertem, spezialisiertem Personal unter Einhaltung der Anleitungen und der Vorschriften in diesem Handbuch eingebaut werden.

• Sicherstellen, dass vor der Installation des Geräts die bereits bestehenden elektrischen Anlagen vorschriftsmäßig und laut der Typenschilder für die zu installierenden Geräte geeignet sind (V, kW, Hz, Nr der Phasen und verfügbare Leistung).
• Der Installateur muss außerdem eventuelle Vorschriften bezüglich der Brandverhütung prüfen.
• Der Hersteller erklärt die Übereinstimmung mit den geltenden europäischen Vorschriften.
• Immer mit vom Stromnetz abgetrenntem Verpackungsgerät

vorgehen.

- Nicht am Versorgungskabel ziehen, um das Verpackungsgerät vom Stromnetz abzutrennen.

ACHTUNG

Das Handling der Maschine muss immer unter Verwendung von Schutzhandschuhen und immer von zwei Personen ausgeführt werden.

Alle Verpackungselemente müssen gemäß den geltenden Landesvorschriften entsorgt werden. Jedenfalls darf nichts in die Umwelt abgegeben werden.

Die Komponenten der Verpackung können gefährlich für Kinder und Tiere sein, sicherstellen, dass sie nicht damit spielen!

Daten des Typenschilds

Auf der Verpackung:

Brand Serial No. Seriennummer Produktcode Menge Produktcode Product No. ART. NR. Quantity Product No. ART. NR. Description MODELL: Modell Barcode Description MODELL: Modell Shipping Container Code: Made in Italy Shipping Container Code:

Auf den Verpackungsgerät: Auf dem Einbaukasten und unter dem vorderen Teil des Verpackungsgeräts.

Brand Modell Spannung und Frequenz Leistung Gewicht MODEL: VOLTAGE: POWER: WEIGHT: SERIAL No. Produktion Produkt code Seriennummer

Packing-List

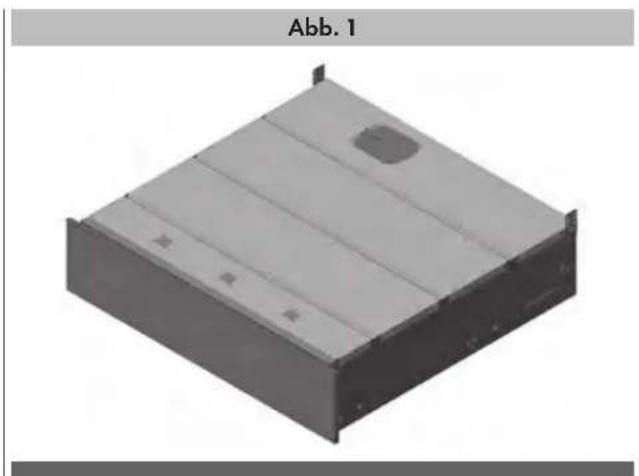

• Anz. 1 Verpackungsgeräte (Abb. 1).
• Anz. 2 Befestigungsbügel für hinten + Anz. 4 Schrauben für Spanplatten 4,5 x 16 mm (Abb. 2).
• Anz. 2 Schrauben für Spanplatten 4,5×16 mm für die Befestigung des Verpackungsgeräts vorne an dem Möbel (Abb. 3).
  • Anz. 1 Versorgungskabel (Abb. 4).
• Anz. 1 Zubehör für die externen Behälter mit Adapter (Abb. 5).
• Anz. 1 Ölfilter für Pumpe (Abb. 6).

Einbau unter Arbeitsplatte Einbau in Zeile Nische Höhe 150 mm

1 35 ≥556 560-568 ≥135 ≥140 135 140 553 550 2

1 35 ≥556 ≥135 ≥140 560-568

Einbau in Zeile Nischenhöhe 750 mm Einbau in Zeile Nische Höhe 600 mm

1 35 ≥556 734-736 560-568 2

1 35 ≥556 593-595 560-568 2

1 Luftschlitz

2 Einbaumaß einschließlich Stecker für die elektrische Versorgung. Versorgungskabel, L = 2000 mm.

Auspacken

• Öffnen Sie die Verpackung.
  • Ziehen Sie das Füllmaterial heraus.
• Ziehen Sie das Verpackungsgerät heraus.
  • Ziehen Sie die Zubehörteile heraus.

- Kontrollieren Sie, ob das Zubehör und das Verpackungsgerät unbeschädigt und vollständig geliefert sind. Wenn etwas fehlt oder Teile beschädigt sind, das Gerät nicht einbauen und den Händler kontaktieren.

Montage und Installation

Phase 1

Nehmen Sie den oberen Deckel ab (A).

Entfernen Sie die Ölfilterkappe (B).

Phase 3
Schrauben Sie den Filter (C) auf die Pumpe.

Montieren Sie den oberen Deckel.

Stecken Sie den Stecker (D) in die Buchse auf der Rückseite des Einbaukastens.

Phase 6

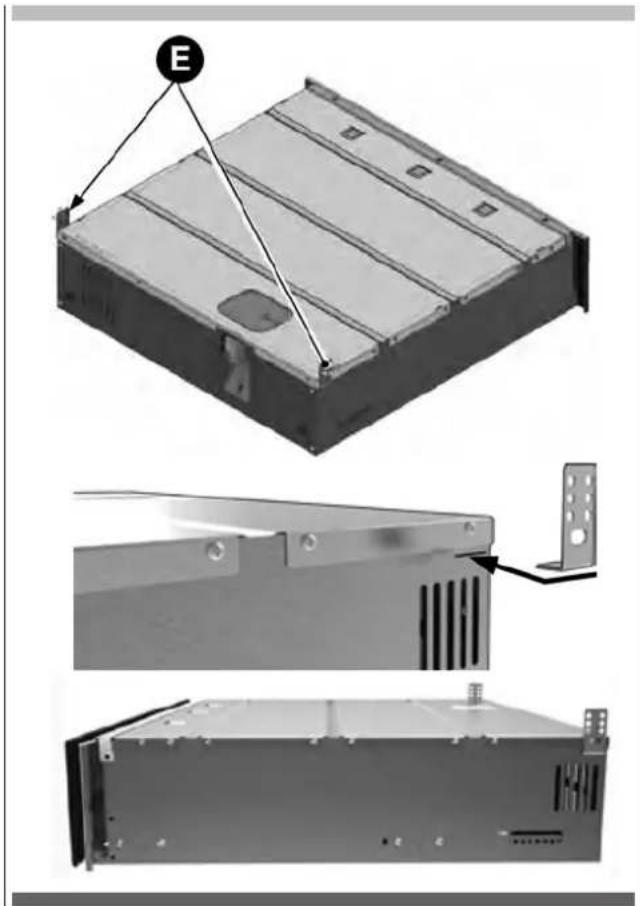

Montieren Sie die hinteren Befestigungsbügel (E).

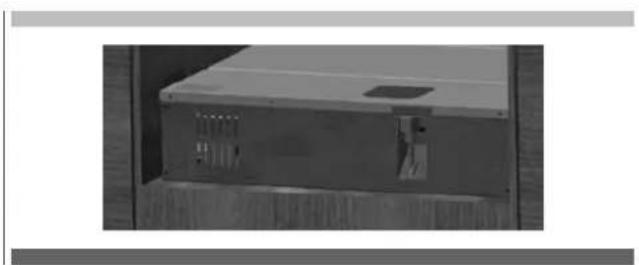

Heben Sie das Verpackungsgerät hoch und setzen Sie es in das Möbel auf die Möbelplatte.

Schrauben Sie mit den Spanplattenschrauben 4,5×16 mm die hinteren Befestigungsbügel (G) an die Seiten des Möbels.

Führen Sie das Versorgungskabel zur Wandsteckdose.

Entfernen Sie die Sicherheitsbänder.

Schreuben Sie die Frontseite des Verpackungsgerät mit den Schrauben (H) für Spanplatten 4,5×16 mm an das Möbel.

Achten Sie darauf, dass das Verpackungsgerät mittig sitzt.

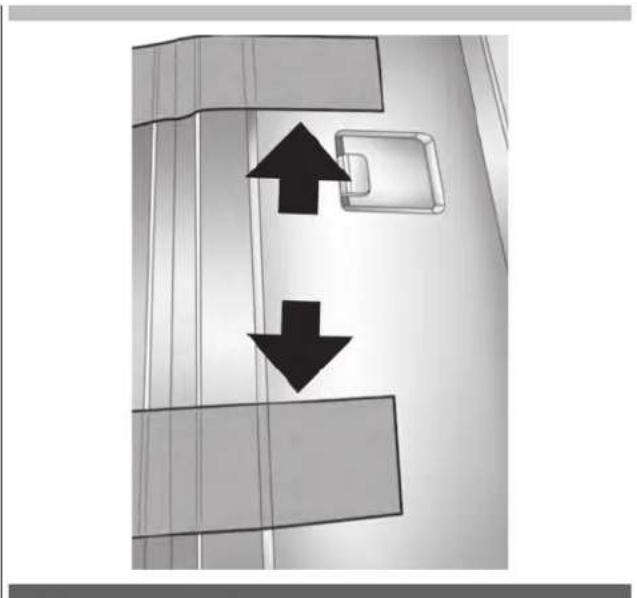

Regulierung Frontplatte

• Ziehen Sie das Verpackungsgerät heraus, indem Sie leicht auf die Frontplatte drücken.
• Im unterem Teil der Frontplatte sind rechts 2 Stellschrauben und links 2 Stellschrauben.
• Drehen Sie an den Stellschrauben, um das Frontplatte zu registrieren.
• Schieben Sie das Verpackungsgerät nach Innen.

Elektrischer Anschluss

• Kontrollieren Sie, ob die Eigenschaften der elektrischen Anlage den Daten auf dem Typenschild des Verpackungsgeräts entsprechen.
• Stecken Sie den Stecker in die Netzsteckdose.

15 - Technische Daten

Abmessungen Einbaukasten	Breite: 553 mm; Höhe: 135/140 mm; Tiefe: 550 mm
Gewicht	Kg 32
Stromspannung	220÷240 V
Frequenz	50/60 Hz
Leistung	240 W
Stromaufnahme	1 A
Installation	Einbau
Volumen Vakuumkammer	6,4 l
Nutzlänge Schweißbalken	250 mm
Maximale Beutelgrößen	250×350 mm

Aufzeichnungen

ÍNDICE PÁG.
