Produkttyp	Akku-Schlagschrauber
Marke	Vonroc
Modell	S2_IW502DC
Nennspannung	20 V
Batterietyp	Lithium-Ionen (VPOWER 20 V Plattform)
Mitgelieferte Akkus	2 x CD801AA (2,0 Ah)
Mitgeliefertes Ladegerät	CD802AA (21 V, 2,5 A)
Futter	1/2" Vierkant (12,7 mm)
Max. Drehmoment	400 Nm (4 Einstellungen: 100, 200, 300, 400 Nm)
Leerlaufdrehzahl	0 – 2300 /min
Schlagzahl	0 – 3000 /min
Gewicht	1,8 kg
Schalldruckpegel	87,6 dB(A) (K=3 dB(A))
Schallleistungspegel	97,6 dB(A) (K=3 dB(A))
Vibration	7,41 m/s² (K=1,5 m/s²)
Arbeitsbeleuchtung	Integrierte LED
Drehrichtung	Umschaltbar (links/rechts)
Gürtelclip	Ja
Sicherheit	Doppelisolierung (Klasse II), Überlastschutz
Wartung und Reinigung	Mit einem weichen Tuch reinigen, keine Lösungsmittel
Garantie	Gesetzliche Garantie, kontaktieren Sie VONROC
Ersatzteile	Erhältlich bei VONROC

Häufig gestellte Fragen - S2_IW502DC Vonroc

Wie ändere ich die Drehrichtung?

Verwenden Sie den Drehrichtungsschalter (7) über dem Schalter. Stellen Sie ihn auf I für Schrauben oder auf R für Lösen. Die Mittelstellung verriegelt den Schalter.

Wie stelle ich das Drehmoment ein?

Drücken Sie die Taste (8A), um durch die 4 Drehmomentstufen zu blättern: 100, 200, 300 und 400 Nm. Die Anzeigen (8B) zeigen die gewählte Einstellung. Das letzte Drehmoment wird auch nach dem Entfernen des Akkus gespeichert.

Welche Akkus kann ich mit diesem Schrauber verwenden?

Verwenden Sie ausschließlich die Lithium-Ionen-Akkus der VONROC VPOWER 20 V Plattform: CD801AA (2 Ah) und CD803AA (4 Ah). Jeder andere Akku kann zu Verletzungen oder Schäden am Werkzeug führen.

Wie lade ich den Akku?

Entnehmen Sie den Akku aus dem Werkzeug, schieben Sie ihn in das Ladegerät CD802AA, bis er einrastet, und schließen Sie das Ladegerät an eine 220-240 V Steckdose an. Die rote Anzeige zeigt den Ladevorgang an; die grüne Anzeige zeigt an, dass der Ladevorgang abgeschlossen ist. Rechnen Sie mit ca. 60 Minuten für einen 2-Ah-Akku und 120 Minuten für einen 4-Ah-Akku.

Kann ich diesen Schrauber als Bohrer verwenden?

Nein, dieses Werkzeug ist nur zum Anziehen und Lösen von Schrauben, Bolzen und Muttern konzipiert. Es ist nicht zum Bohren geeignet. Die Verwendung als Bohrer kann das Werkzeug beschädigen oder zu Verletzungen führen.

Wie installiere oder entferne ich ein Zubehör (Stecknuss)?

Stellen Sie sicher, dass das Werkzeug ausgeschaltet und der Drehrichtungsschalter in Mittelstellung ist. Drücken Sie die 1/2" (12,7 mm) Stecknuss auf das Vierkantfutter (6), bis sie fest sitzt. Zum Entfernen ziehen Sie sie einfach ab. Verwenden Sie nur Zubehör für Schlagschrauber.

Was bedeuten die LED-Anzeigen am Akku?

Drücken Sie kurz die Taste (10) am Akku. Die 3 Anzeigen zeigen den verbleibenden Ladestand an: Je mehr Anzeigen leuchten, desto höher ist die Ladung. Wenn keine Anzeige leuchtet, ist der Akku leer und muss sofort geladen werden.

Wie reinige und warte ich den Schrauber?

Entfernen Sie vor der Reinigung den Akku. Reinigen Sie das Gehäuse mit einem weichen Tuch, vorzugsweise nach jedem Gebrauch. Bei hartnäckigen Flecken verwenden Sie ein leicht feuchtes Tuch und eine Seifenlösung. Verwenden Sie niemals Lösungsmittel wie Benzin, Alkohol oder Ammoniak.

Welche Garantie hat dieses Werkzeug?

VONROC-Produkte haben eine gesetzliche Garantie auf Material- und Verarbeitungsfehler ab dem Kaufdatum. Die Garantie deckt keine normale Abnutzung, nicht autorisierte Änderungen oder unsachgemäße Verwendung ab. Bei Reklamationen kontaktieren Sie bitte direkt VONROC.

Wo finde ich Ersatzteile?

Originalersatzteile sind bei VONROC erhältlich. Kontaktieren Sie den VONROC-Kundendienst, um die benötigten Teile zu erhalten. Verwenden Sie immer Originalteile, um die Sicherheit und ordnungsgemäße Funktion des Werkzeugs zu gewährleisten.

BEDIENUNGSANLEITUNG S2_IW502DC Vonroc

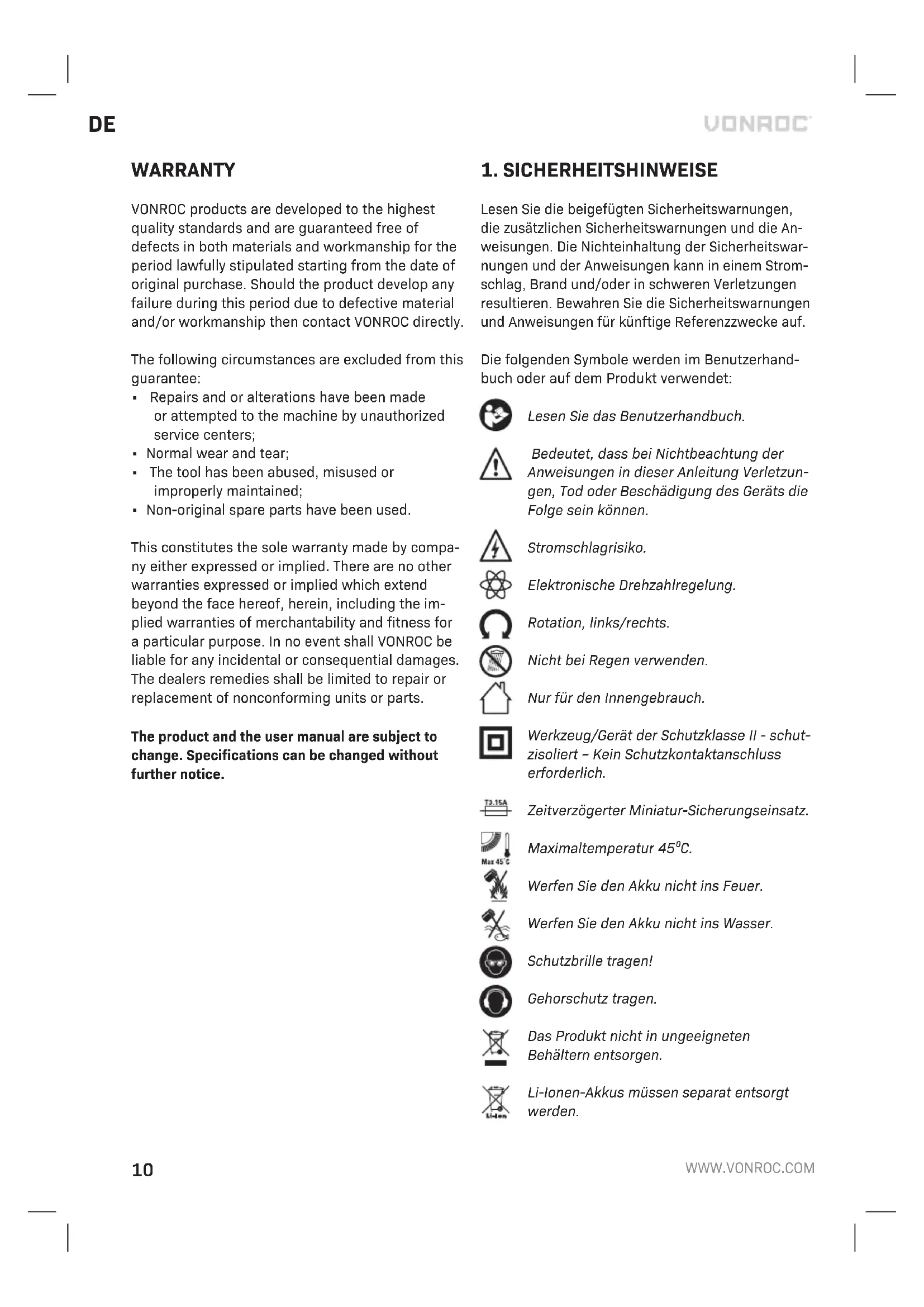

DE Übersetzung Der Originalbetriebsanleitung 10

1. SICHERHEITSHINWEISE

Lesen Sie die beigefügten Sicherheitswarnungen, die zusätzlichen Sicherheitswarnungen und die Anweisungen. Die Nichteinhaltung der Sicherheitswarnungen und der Anweisungen kann in einem Stromschlag, Brand und/oder in schweren Verletzungen resultieren. Bewahren Sie die Sicherheitswarnungen und Anweisungen für künftige Referenzzwecke auf.

Die folgenden Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Lesen Sie das Benutzerhandbuch.

Bedeutet, dass bei Nichtbeachtung der Anweisungen in dieser Anleitung Verletzungen, Tod oder Beschädigung des Geräts die Folge sein können.

Stromschlagrisiko.

Elektronische Drehzahlregelung.

Nicht bei Regen verwenden.

Nur für den Innengebrauch.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert – Kein Schutzkontaktanschluss erforderlich.

Zeitverzögerter Miniatur-Sicherungseinsatz.

Maximaltemperatur 45°C.

Werfen Sie den Akku nicht ins Feuer.

Werfen Sie den Akku nicht ins Wasser.

Schutzbrille tragen!

Gehorschutz tragen.

Das Produkt nicht in ungeeigneten Behältern entsorgen.

Li-Ionen-Akkus müssen separat entsorgt werden.

Das Produkt entspricht den geltenden Sicherheitsstandards in den europäischen Richtlinien.

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNUNG! Beachten Sie alle Sicherheits- warnungen und Anweisungen. Die Nichtbe- achtung der Warnungen und Anweisungen kann in einem Stromschlag, Brand und/oder in schweren Verletzungen resultieren.

Bewahren Sie die Warnungen und Anweisungen für künftige Referenzzwecke auf.

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf ein netzbetriebenes (kabelgebundenes) oder auf ein akkubetriebenes (kabelloses) Elektrowerkzeug.

1) Sicherheit am Arbeitsplatz
a) Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unübersichtliche oder dunkle Bereiche führen eher zu Unfällen.
b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und Umstehende fern, während Sie Elektrogeräte benutzen. Ablenkungen können zum Verlust der Kontrolle führen.
2) Elektrische Sicherheit
a) Die Stecker von Elektrowerkzeugen müssen zur Steckdose passen. Den Stecker niemals modifizieren. Verwenden Sie bei geerdeten Elektrowerkzeugen keine Adapterstecker. Nicht modifizierte Stecker und passende Steckdosen reduzieren das Stromschlagrisiko.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Stromschlagrisiko, wenn Ihr Körper geerdet ist.
c) Setzen Sie Elektrowerkzeuge keinem Regen oder feuchten Bedingungen aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich die Gefahr eines Stromschlags.
d) Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Herausziehen des Steckers des Elektrowerk-

zeugs. Halten Sie das Kabel vor Wärme, Öl, spitzen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den Außeneinsatz geeigneten Kabels verringert das Risiko eines Stromschlags.
f) Wenn der Betrieb eines Elektrowerkzeugs in einer feuchten Umgebung unvermeidlich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter geschützte Stromversorgung. Die Verwendung eines Fehlerstromschutzschalters senkt das Stromschlagrisiko.

3) Sicherheit von Personen
a) Bleiben Sie beim Umgang mit einem Elektrowerkzeug aufmerksam, achten Sie auf das, was Sie tun, und benutzen Sie Ihren gesunden Menschenverstand. Benutzen Sie Elektrogeräte nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit während des Betriebs eines Elektrowerkzeugs kann zu schwerwiegenden Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung. Immer eine Schutzbrille tragen. Schutzausrüstungen wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, die unter entsprechenden Bedingungen verwendet werden, verringern die Zahl der Verletzungen.
c) Unbeabsichtigtes Starten verhindern. Vergewissern Sie sich, dass der Schalter ausgeschaltet ist, bevor Sie das Gerät an die Stromquelle und/oder den Akku anschließen, es in die Hand nehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger auf dem Schalter oder das Einschalten von Elektrowerkzeugen, bei denen der Schalter eingeschaltet ist, lädt zu Unfällen ein.
d) Entfernen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oder Schraubenschlüssel. Ein Einstellschlüssel oder Schraubenschlüssel, der an einem rotierenden Teil des Elektrowerkzeugs verbleibt, kann zu Verletzungen führen.
e) Keine anormale Arbeitshaltung einnehmen. Achten Sie jederzeit auf festen Stand und Ihr Gleichgewicht. Das ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.

f) Angemessene Kleidung tragen. Tragen Sie keine locker sitzende Kleidung oder Schmuck. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Locker sitzende Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.
g) Wenn Anschlüsse für Vorrichtungen zum Absaugen und Sammeln von Staub vorhanden sind, stellen Sie sicher, dass diese angebracht und ordnungsgemäß verwendet werden. Die Verwendung einer Staubabsaugvorrichtung kann staubbedingte Gefahren verringern.
h) Achten Sie darauf, nicht durch häufigen Gebrauch von Werkzeugen nachlässig zu werden und die Prinzipien zum sicheren Umgang mit den Werkzeugen zu ignorieren. Eine unachtsame Handlung kann innerhalb von Sekundenbruchteilen schwere Verletzungen verursachen.
4) Verwendung und Pflege von Elektrowerkzeugen
a) Wenden Sie keine übermäßige Kraft auf das Elektrowerkzeug an. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer mit der Geschwindigkeit, für die es konzipiert wurde.
b) Verwenden Sie das Elektrowerkzeug nicht, wenn es nicht am Schalter ein- und ausgeschaltet werden kann. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, stellt eine Gefahr dar und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose bzw. trennen Sie den Akku vom Elektrowerkzeug, bevor Sie irgendwelche Einstellungen vornehmen, Zubehörteile austauschen oder Elektrowerkzeuge aufbewahren. Diese vorbeugenden Sicherheitsmaßnahmen verringern das Risiko einer unbeabsichtigten Inbetriebnahme des Elektrowerkzeugs.
d) Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und erlauben Sie Personen, die mit dem Elektrowerkzeug oder dieser Anleitung nicht vertraut sind, nicht, das Elektrowerkzeug zu bedienen. Elektrowerkzeuge stellen in den Händen von ungeschulten Benutzern eine Gefahr dar.
e) Pflegen Sie Elektrowerkzeuge. Prüfen Sie auf Fehlausrichtung oder Blockierung beweglicher Teile, Brüche von Teilen sowie auf alle anderen Bedingungen, die den Betrieb des Elektrowerkzeugs beeinträchtigen können. Bei einer

Beschädigung lassen Sie das Elektrowerkzeug vor dem weiteren Gebrauch reparieren. Viele Unfälle werden durch schlecht gepflegte Elektrowerkzeuge verursacht.

f) Halten Sie die Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich seltener und sind leichter zu kontrollieren.
g) Verwenden Sie das Elektrowerkzeug, das Zubehör und die Bits usw. gemäß dieser Anleitung und unter Berücksichtigung der Bedingungen und der vorgesehenen Arbeiten. Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Tätigkeiten kann zu einer gefährlichen Situation führen.
h) Halten Sie Griffe und Greifflächen immer trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Greifflächen verhindern in unerwarteten Situationen den sicheren Umgang mit dem Werkzeug und die richtige Kontrolle darüber.

5) Verwendung und Pflege von Akkus

a) Laden Sie den Akku nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akkutyp eine Brandgefahr darstellen.
b) Verwenden Sie Elektrowerkzeuge nur mit den speziell dafür vorgesehenen Akkus. Bei Verwendung anderer Akkus besteht Verletzungs- und Brandgefahr.
c) Wenn der Akku nicht in Gebrauch ist, halten Sie ihn von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallobjekten fern, die einen Kontakt zwischen den Anschlüssen herstellen können. Das Kurzschließen von Batterieanschlüssen kann zu Verbrennungen oder einem Brand führen.
d) Unter missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie den Kontakt damit. Bei versehentlichem Kontakt gut mit Wasser abspülen. Wenn die Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann Reizungen oder Verbrennungen verursachen.
e) Verwenden Sie keinesfalls Akkus und Werkzeuge, die beschädigt oder verändert wurden. Beschädigte oder veränderte Akkus können ein

unvorhersehbares Verhalten zeigen, das zu Feuer, Explosionen oder Verletzungsgefahren führt.

f) Setzen Sie Akkus oder Werkzeuge keinem Feuer oder übermäßigen Temperaturen aus. Feuer oder Temperaturen über 130 °C können zu Explosionen führen. HINWEIS: Die Temperaturangabe „130 °C“ kann durch die Temperaturangabe „265 °F“ ersetzt werden.
g) Beachten Sie alle Hinweise zum Aufladen und laden Sie Akkus oder Werkzeuge nicht außerhalb der in der Anleitung angegebenen Temperaturbereiche auf. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku schädigen und die Brandgefahr erhöhen.
6) Wartung
a) Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Fachwerkstatt warten, die nur identische Ersatzteile verwendet. So wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewahrt bleibt.
b) Beschädigte Akkus dürfen keinesfalls gewartet werden. Die Wartung von Akkus darf nur vom Hersteller oder von Vertragswerkstätten durchgeführt werden.
c) Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um eine Gefährdung zu vermeiden.

ZUSÄTZLICHE SICHERHEITSWARNHINWEISE FÜR SCHLAGSCHRAUBER

1. Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Arbeiten durchgeführt werden, bei denen das Befestigungsmittel versteckte Leitungen berühren könnte. Der Kontakt des Befestigungsmittels mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
2. Tragen Sie beim Schlagbohren einen Gehörschutz. Lärm kann zu Hörverlust führen.
3. Überprüfen Sie die Schlagschrauberaufnahme vor der Installation sorgfältig auf Anzeichen von Verschleiß, Rissen oder Beschädigungen.
4. Halten Sie das Werkzeug gut fest.
5. Stützen Sie das Werkzeug bei Gebrauch richtig ab. Dieses Werkzeug erzeugt ein hohes Ausgangsdrehmoment. Wenn das Werkzeug während des Betriebs nicht ordnungsgemäß

abgestützt wird, kann es zu einem Kontrollverlust kommen, der zu Verletzungen führen kann.

1. Hände von rotierenden Teilen fernhalten.
2. Schlagschrauberaufnahme, Schraube, Mutter oder Werkstück nicht direkt nach der Arbeit berühren. Die Teile können extrem heiß sein und zu Hautverbrennungen führen.
3. Warten Sie immer, bis das Elektrowerkzeug vollständig zum Stillstand gekommen ist, bevor Sie es ablegen. Das Werkzeug kann in der Anwendung stecken bleiben, wodurch Sie die Kontrolle darüber verlieren können.
4. Achten Sie immer auf einen festen Stand. Achten Sie darauf, dass sich niemand unterhalb von Ihnen aufhält, wenn Sie das Werkzeug an hochgelegenen Stellen verwenden.
5. Das richtige Befestigungsmoment kann je nach Art oder Größe der Schraube unterschiedlich sein. Überprüfen Sie das Drehmoment mit einem Drehmomentschlüssel.
   11 Achten Sie darauf, dass keine Stromkabel, Wasser- oder Gasleitungen usw. vorhanden sind, die eine Gefahr darstellen könnten, wenn sie durch das Werkzeug beschädigt werden. Nutzen Sie einen geeigneten Detektor, um festzustellen, ob verborgene Versorgungsleitungen vorhanden sind, oder wenden Sie sich für Unterstützung an das lokale Versorgungsunternehmen.

SICHERHEITSHINWEISE FÜR AKKUS

a) Akku nicht öffnen. Gefahr eines Kurzschlusses.
b) Schützen Sie den Akku vor Hitze, zum Beispiel vor andauerndem intensiven Sonnenlicht, sowie vor Feuer, Wasser und Feuchtigkeit. Explosionsgefahr.
c) Bei Beschädigung und unsachgemäßer Verwendung des Akkus können Dämpfe freigesetzt werden. Lüften Sie den Bereich und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
d) Verwenden Sie den Akku nur in Verbindung mit Ihrem Vonroc-Produkt. Nur dadurch wird der Akku vor gefährlicher Überladung geschützt.
e) Der Akku kann durch spitze Gegenstände wie Nägel oder Schraubendreher oder durch äußere Krafteinwirkung beschädigt werden. Es kann ein interner Kurzschluss auftreten und der Akku kann brennen, rauchen, explodieren oder überhitzen.

SICHERHEITSHINWEISE FÜR LADEGERÄTE Verwendungszweck

Laden Sie mit dem Ladegerät nur wiederaufladbare Akkus vom Typ CD801AA und CD803AA auf. Andere Akkutypen können platzen und Verletzungen und Schäden verursachen.

a) Das Gerät darf nicht von Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen verwendet werden, es sei denn, sie werden dabei beaufsichtigt oder sie wurden in die Verwendung des Geräts eingewiesen.

b) Es ist darauf zu achten, dass Kinder nicht mit dem Gerät spielen.

c) Laden Sie keine nicht aufladbaren Batterien auf!

d) Während des Ladevorgangs müssen sich die Akkus in einem gut belüfteten Bereich befinden!

Elektrische Sicherheit

Immer prüfen, dass die Spannung der Stromversorgung der Spannung auf dem Typenschild entspricht.

• Das Gerät nicht verwenden, wenn das Netzkabel oder der Netzstecker beschädigt ist.
• Nur Verlängerungskabel verwenden, die für die Leistungswerte des Geräts geeignet sind und eine Mindestdicke von 1,5 mm ^2 aufweisen. Bei Verwendung eines Verlängerungskabels auf einer Kabeltrommel muss das Kabel immer komplett abgewickelt werden.

2. GERÄTEDATEN

Verwendungszweck

Dieses Gerät ist zum Eindrehen und Lösen von Schrauben und Bolzen sowie zum Festziehen und Lösen von Muttern vorgesehen, wobei jeweils die technischen Daten zu beachten sind. Die Haupteinsatzumgebungen sind der Automobilsektor, der Metallbaubereich oder Dacharbeiten. Das Gerät ist nicht für Bohrarbeiten bestimmt.

TECHNISCHE DATEN

Dieses Handbuch wurde für unterschiedliche Sets / Artikelnummern erstellt. Achten Sie in der Spezifikationstabelle mit den korrekten Zusammenstellungen und Inhalten für Ihr Set auf Ihre jeweilige Artikelnummer.

Modellnr. Akkus enthalten		Ladegeräte enthalten
IW502DC	-	-
S_IW502DC	CD801AA CD802AA
S2_IW502DC	2 x CD801AA CD802AA
S3_IW502DC	CD803AA CD802AA

Maschinendaten
Nennspannung 20V	---
Spannfutter 1/2"-Vierkant-	Spannfutter
Drehmoment 1. Einstellung	100 Nm
Drehmoment 2. Einstellung	200 Nm
Drehmoment 3. Einstellung	300 Nm
Drehmoment 4. Einstellung (Max.)	400 Nm
Gewicht 1,8 kg
Leerlaufdrehzahl	0-2300/min
Schlaggeschwindigkeit ohne Last	0-3000/min
Schalldruckpegel L_PA	87.64.8 dB(A) K=3 dB(A)
Schallleistungspegel L_WA	97.64 dB(A), K=3dB(A)
Vibration	7.41 m/s2 K=1.5 m/s2

Modellnr.	CD801AA
Akkutyp	Lithium-Ionen
Spannung	20V---
Kapazität	2,0 Ah
Empfohlenes Ladegerät	CD802AA
Gewicht	0,3 kg

Modellnr.	CD802AA
Ladegerät-Eingang	220-240V, 50Hz 0,4A
Ladegerät-Ausgang	21V--- 2,5A
Ladedauer 2Ah-Akku	60 Minuten
Ladedauer 4Ah-Akku	120 Minuten
Empfohlene Akkus	CD801AA, CD803AA
Gewicht	0,36 kg

Modellnr.	CD803AA
Akkutyp	Lithium-Ionen
Spannung 20V	---
Kapazität 4,0 Ah
Empfohlenes Ladegerät CD802AA
Gewicht 0,65 kg

Verwenden Sie nur folgende Akkus der VONROC VPOWER 20V-Akku-Plattform. Die Verwendung anderer Akkus kann zu schweren Verletzungen oder einer Beschädigung des Werkzeugs führen.

CD801AA 20V, 2Ah Lithium-Ionen

CD803AA 20V, 4Ah Lithium-Ionen

Folgendes Ladegerät ist zum Aufladen dieser Akkus vorgesehen.

CD802AASchnellladegerät

Die Akkus der VONROC VPOWER 20V-Akku-Plattform sind unter allen Werkzeugen der VONROC VPOWER 20V-Akku-Plattform austauschbar.

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN 62841 gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden.

Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf.

BESCHREIBUNG

Die Zahlen im Text beziehen sich auf die Abbildungen auf den Seiten 2 - 3.

1.Gerät

2.Akku

1. Taste zum Entsperren des Akkus

2. Arbeitsleuchte

5.Ein-/Ausschalter

1. 1/2" (12,7 mm) Vierkant-Spannfutter

2. Richtungsschalter

8a. Drehmoment-Auswahltaste

8b. LED-Anzeige für die Drehmomentauswahl

9.Gürtelhaken

1. Knopf für Akku-LED-Anzeigen

2. Akku-LED-Anzeigen

3. Ladegerät

4. Ladegerät-LED-Anzeigen

3. MONTAGE

Entfernen Sie vor allen Arbeiten an dem Elektrowerkzeug den Akku.

Der Akku muss vor der erstmaligen Benutzung aufgeladen werden.

Einlegen des Akkus in das Gerät (Abb. B)

Stellen Sie sicher, dass die Außenseite des Akkus sauber und trocken ist, bevor Sie ihn an das Ladegerät oder das Gerät anschließen.

1. Setzen Sie den Akku (2) in den Sockel des Geräts ein, wie in Abb. B dargestellt.
2. Schieben Sie den Akku weiter nach vorne, bis er einrastet.

Entnehmen des Akkus aus dem Gerät (Abb. B)

1. Drücken Sie die Taste zum Entsperren des Akkus (3).
2. Ziehen Sie den Akku aus dem Gerät heraus, wie in Abb. B dargestellt.

Überprüfen des Ladezustands des Akkus (Abb. C)

• Zum Überprüfen des Ladezustands des Akkus drücken Sie kurz den Knopf (10) am Akku.
• Der Akku hat 3 Leuchten, die den Ladezustand anzeigen. Je mehr Leuchten brennen, desto mehr Ladung hat der Akku noch.
• Wenn keine der Leuchten an ist, bedeutet das, dass der Akku leer ist und sofort aufgeladen werden muss.

Aufladen des Akkus mit dem Ladegerät (Abb. C)

1. Nehmen Sie den Akku (2) aus dem Gerät.

2. Drehen Sie den Akku (2) um und schieben Sie ihn auf das Ladegerät (12), wie in Abb. C gezeigt.

3. Schieben Sie den Akku so weit herein, bis er vollständig im Steckplatz sitzt.

4. Verbinden Sie den Ladestecker mit einer Steckdose und warten Sie einen Moment. Die LED-Anzeigen am Ladegerät (13) leuchten auf und zeigen den Ladestatus an.

Das Ladegerät besitzt 2 LED-Anzeigen (13), die seinen Ladestatus angeben:

Status der roten LED	Status der grünen LED	Status des Ladegeräts
Aus Aus Kein	Strom
Aus An		Bereitschaftsmodus:- Kein Akku eingelegt oder- Akku eingelegt, aber Lade-vorgang abgeschlossen
An Aus Akku wird gerade geladen

• Das vollständige Aufladen des 2Ah-Akkus kann bis zu 60 Minuten dauern.
• Das vollständige Aufladen des 4Ah-Akkus kann bis zu 120 Minuten dauern.

Nachdem der Akku vollständig geladen ist, den Ladegerätstecker aus der Steckdose ziehen und den Akku aus dem Ladegerät nehmen.

Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, ist es am besten, den Akku in geladenem Zustand zu lagern.

Entfernen und Anbringen von Zubehör

Verwenden Sie nur 12,7 mm (1/2") Schlagzubehör. Nicht für Schlagwerkzeuge vorgesehenes Zubehör kann zerbrechen und Gefahren verursachen. Überprüfen Sie das Zubehör vor der Verwendung, um sicherzustellen, dass es keine Risse enthält.

• Stellen Sie das Gerät aus.
• Stellen Sie den Richtungswechselschalter (7) in die mittlere Position, um die Bewegung des Ein-/Ausschalters zu verhindern.
• Nehmen Sie die Aufnahme aus dem Spannfutter (6), falls vorhanden.

• Lassen Sie die neue Aufnahme im Spannfutter (6) einrasten.

• Überprüfen Sie, ob die Aufnahme richtig angebracht ist.

• Zum Entfernen können Sie die Aufnahme einfach herausziehen.

4. BETRIEB

Ein- und Ausschalten der Maschine (Abb. A)

Der Ein-/Ausschalter (5) dient zur Aktivierung des Geräts sowie zur Einstellung der Drehzahl.

• Durch Drücken des Ein-/Ausschalters (5) wird das Gerät aktiviert, und je weiter der Schalter gedrückt wird, desto schneller dreht sich der Bohrer.
• Das Loslassen des Ein-/Ausschalters (5) schaltet das Gerät aus.
• Stellen Sie den Richtungswechselschalter (7) in die mittlere Position, um die Bewegung des Ein-/Ausschalters zu verhindern.

Legen Sie das Gerät erst ab, wenn es vollständig zum Stillstand gekommen ist. Legen Sie es nicht auf eine staubige Oberfläche, da Staubpartikel in den Mechanismus gelangen könnten.

Einstellen der Drehrichtung (Abb. A)

• Stellen Sie den Richtungsschalter (7) auf die Position ↗, um Schrauben oder Muttern einzudrehen.
• Stellen Sie den Richtungsschalter (7) auf die Position – um Schrauben oder Muttern zu entfernen.

Einstellen der Drehmomentauswahl (Abb. E)

Das Drehmoment ist auf vier Stufen einstellbar. Die Stufen sind 100, 200, 300 und 400 Nm.

• Drücken Sie die Taste (8A). Das Drehmoment wird erhöht und die aktuelle Auswahl wird durch LEDs (8B) angezeigt.
• Mit jedem Druck auf die Taste erhöht sich das Drehmoment. Wenn 400 Nm erreicht sind und die Taste erneut gedrückt wird, werden wieder 100 Nm verwendet.

Beim Herausnehmen des Akkus wird die letzte Drehmomenteinstellung gespeichert.

Arbeitsleuchte (Abb. A)

Das Gerät ist mit einer Arbeitsleuchte (4) zur Beleuchtung des Arbeitsplatzes ausgestattet.

• Sie schaltet sich automatisch ein, sobald der Ein-/Ausschalter gedrückt wird.
• Sie schaltet sich automatisch aus, sobald der Ein-/Ausschalter wieder losgelassen wird.

5. WARTUNG

Vor dem Beginn von Reinigungs- und Wartungsarbeiten immer erst das Gerät ausschalten und den Akku entfernen.

Die Maschinengehäuse regelmäßig mit einem weichen Tuch reinigen, vorzugsweise nach jedem Gebrauch. Sicherstellen, dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Sehr hartnäckigen Schmutz mit einem mit Seifenlauge befeuchteten Tuch entfernen. Keine Lösungsmittel, wie Benzin, Alkohol, Ammoniak usw., da solche Chemikalien die synthetischen Komponenten beschädigen können.

UMWELT

alerhafte und/oder ausgesonderte elektrische oder elektronische Geräte müssen zu den entsprechenden Recyclingorten gebracht werden.

Nur für EU-Länder

Entsorgen Sie Elektrowerkzeuge nicht im Hausmüll. Nach der europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr verwendet werden sollen, getrennt gesammelt und auf umweltgerechte Weise entsorgt werden.

GARANTIE

VONROC-Produkte werden nach den höchsten Qualitätsstandards entwickelt und sind für den gesetzlich festgelegten Zeitraum ab dem Datum des ursprünglichen Kaufs garantiert frei von Material- und Verarbeitungsfehlern. Sollte das Produkt während dieses Zeitraums aufgrund von Material- und/oder Verarbeitungsfehlern ausfallen, wenden Sie sich bitte direkt an VONROC.

Folgende Umstände sind aus der Garantie ausgeschlossen:

• An der Maschine wurden von nicht autorisierten Servicestellen Reparaturen und/oder Änderungen vorgenommen oder versucht;
• NormalerVerschleiß;
• Das Gerät wurde missbräuchlich oder falsch verwendet oder unsachgemäß gewartet;
• Es wurden keine Originalersatzteile verwendet.

Dies ist die einzige ausdrückliche oder stillschweigende Garantie, die das Unternehmen übernimmt. Es gibt keine weiteren ausdrücklichen oder stillschweigenden Garantien, die über die hierin enthaltenen Angaben hinausgehen, einschließlich der stillschweigenden Garantien der Gebrauchstauglichkeit und Eignung für einen bestimmten Zweck. VONROC haftet in keinem Fall für zufällige Schäden oder Folgeschäden. Die Rechtsmittel des Händlers beschränken sich auf die Reparatur oder den Austausch der nicht konformen Geräte oder Teile.

Das Produkt und die Bedienungsanleitung können Änderungen unterliegen. Technische Daten können ohne vorherige Ankündigung geändert werden.

1. VEILIGHEIDSINSTRUCTIES
