Produkttyp	Freistehender Holzofen
Marke	Panadero
Modell	INCA WALL
Höhe	751 mm
Breite	469 mm
Tiefe	513 mm
Gewicht	100 kg
Nennleistung	8 kW
Wirkungsgrad	77 %
Brennstoff	Trockenes Holz (Feuchtigkeit < 20 %) und Briketts
Heizvolumen	Ca. 250 m³
Rauchrohrdurchmesser	150-153 mm
Abgastemperatur	228 °C
CO-Emissionen	0.10 %
Mindestzug	11.8 Pa
Sicherheitsabstand zu brennbaren Materialien	50 cm
Korpusmaterial	5 mm Stahl
Rost	Gusseisen
Glasscheibe	Glaskeramik, bis 750 °C beständig
Lack	Bis 800 °C beständig
Holzeinfülltür	290 x 360 mm
Maximale Länge der Holzscheite	40 cm
Norm	EN 13240:2001 & A2:2004
Pflege und Reinigung	Tägliche Reinigung der Glasscheibe ohne Wasser; regelmäßige Reinigung der Rauchabzüge
Sicherheit	Betrieb bei geschlossener Tür; Schutzhandschuh mitgeliefert; Kinder fernhalten
Ersatzteile und Reparierbarkeit	Glasscheibe, Gusseisenrost, Vermiculite, Dichtungen (nicht von der Garantie abgedeckt)
Garantie	5 Jahre auf defekte Teile (ohne Transportkosten)

Häufig gestellte Fragen - INCA WALL PANADERO

Wie zünde ich den Ofen INCA WALL an?

Verwenden Sie Papier, Anzündtabletten und Reisig. Öffnen Sie die Luftzüge vollständig. Sobald das Feuer lebhaft ist, fügen Sie zwei Holzstücke von 1,5 bis 2 kg hinzu. Nach der Intensivierung regulieren Sie die Luft, um die Flamme zu kontrollieren.

Welcher Brennstoff sollte verwendet werden?

Verwenden Sie trockenes Holz mit einer Feuchtigkeit von unter 20% oder Pressholz-Briketts. Verwenden Sie niemals Hausmüll, Kunststoffe oder Brennspiritus.

Wie reinige ich die Ofenscheibe?

Reinigen Sie die Scheibe täglich mit einem Spezialreiniger für Ofenscheiben. Verwenden Sie niemals Wasser und reinigen Sie das Gerät niemals während des Betriebs.

Was ist die maximale Größe der Holzscheite?

Die Holzscheite können bis zu 40 cm lang sein. Legen Sie sie horizontal mit Abstand zueinander für eine gute Verbrennung.

Warum tritt bei den ersten Anzünden Rauch aus?

Das ist normal: Die hitzebeständige Farbe brennt ein und haftet am Ofen. Lüften Sie den Raum gründlich, bis der Rauch verschwindet.

Wie vermeide ich eine Überhitzung?

Bei Überhitzung schließen Sie den Luftzug, um die Intensität des Feuers zu reduzieren. Achten Sie darauf, den Feuerraum nicht zu überladen und verwenden Sie geeignetes trockenes Holz.

Was tun bei einem Schornsteinbrand?

Schließen Sie sofort die Luftzüge, um dem Feuer den Sauerstoff zu entziehen, und kontaktieren Sie die Behörden. Versuchen Sie nicht, mit Wasser zu löschen.

Wie oft sollten die Rauchabzüge gereinigt werden?

Eine regelmäßige Reinigung ist mindestens einmal jährlich vor der Heizsaison durch einen Fachmann erforderlich. Stellen Sie sicher, dass keine Verstopfung vorliegt, bevor Sie den Ofen nach längerer Inaktivität benutzen.

Was deckt die Garantie ab?

Die 5-jährige Garantie deckt den kostenlosen Austausch defekter Teile, ausschließlich Transportkosten. Folgende Teile sind ausgeschlossen: Glasscheibe, Gusseisenrost, Vermiculite und Griffe.

Kann ich den Ofen bei geöffneter Tür betreiben?

Nein, der Ofen ist nicht für den Betrieb bei geöffneter Tür vorgesehen. Dies könnte eine gefährliche Verbrennung verursachen und das Gerät beschädigen.

BEDIENUNGSANLEITUNG INCA WALL PANADERO

GEBRAUCHS- UND WARTUNGSANLEITUNG ...... p. 28

INSTRUKCJA UZYTKOWANIA I KONSERWACJI ...... p. 32

① Nutrients / Eléments nutritifs / Nutrientes / Brandstoffen / Nutrientes / Elementi nutritivi / Heizmaterial / Opal

2 Cenizas - Abono / Cendres - Engrais / Ashes - Fertilizer / Ceneri - Fertilizzante / As / Cinzas - Fertilizante / Asche / Popiól

Holz: ein ökologischer Brennstoff

Holz ist eine erneuerbare Energiequelle, die den Anforderungen des 21. Jahrhunderts an Energiegewinnung und Umweltschutz gerecht wird.

Ein Baum wächst durch Sonnenlicht, Wasser, Mineralsalze und Kohlendioxid. Auf diese Weise speichert er im Laufe seines Lebens Sonnenenergie und stellt uns Sauerstoff zum Almen zur Verfügung.

Die Menge an CO2, die beim Verbrennen von Holz abgegeben wird, entspricht der beim natürlichen Zerfall freigesetzten Menge. Es handelt sich also um eine Energieform, die sich in den natürlichen Kreislauf von Jahrmillionen einfügt. Die Verbrennung von Holz führt nicht zur Erhöhung des Kohlendioxid-Anteils in der Atmosphäre und stellt eine ökologische Energieform dar, die nicht zum Treibhauseffekt beiträgt.

Unsere Öfen ermöglichen ein sauberes und rückstandsfreies Verbrennen von Holz. Holzasche ist ein hochwertiger, mineralreicher Dünger. Durch den Kauf eines Holzofens tragen Sie zum Schutz der Umwelt bei und erstehen eine kostengünstige Heizung, die in Ihrem Heim wie keine andere Heizungsart für ein behagliches und romantisches Ambiente sorgt.

AFMETINGEN EN EIGENSCHAPPEN

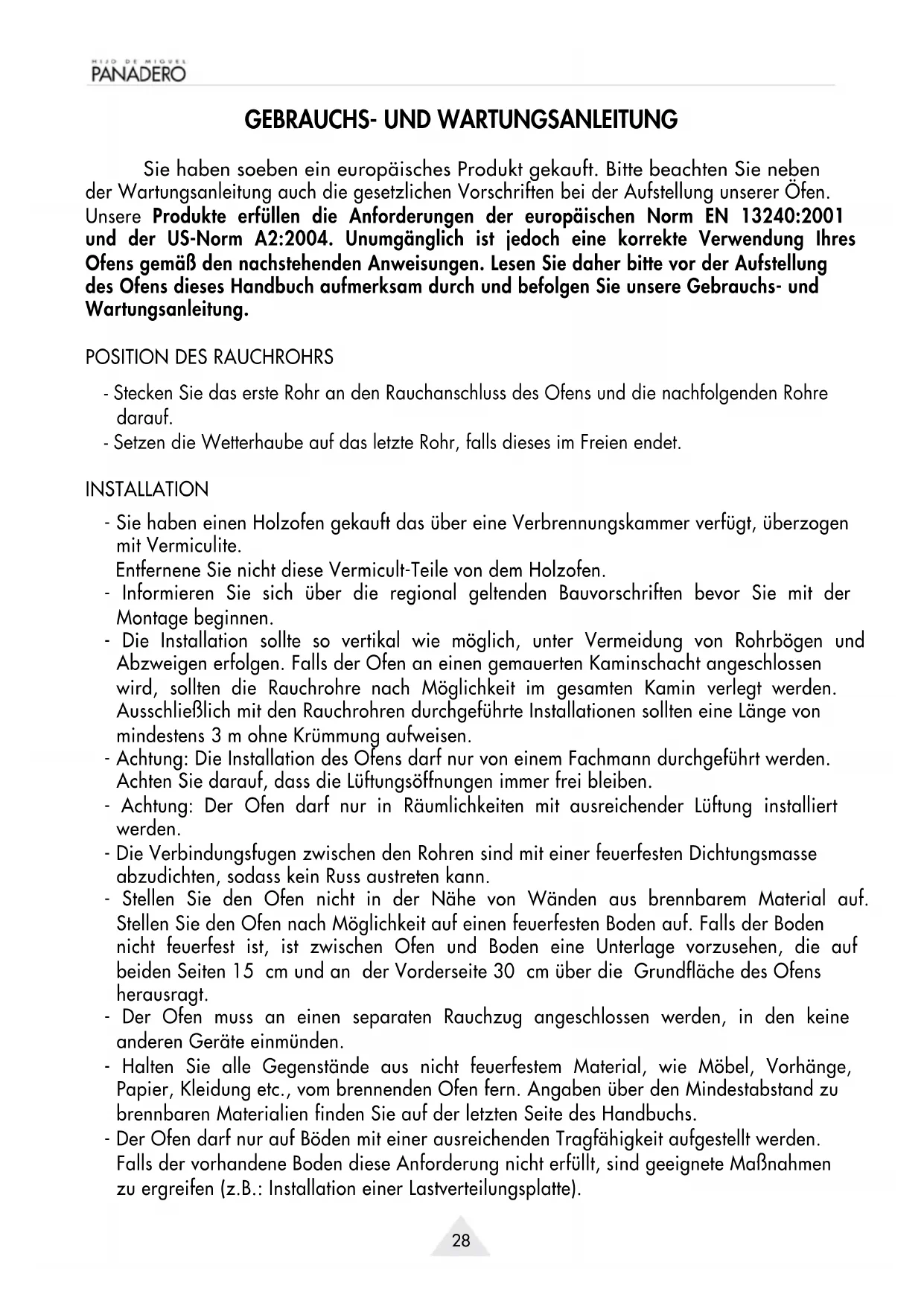

GEBRAUCHS- UND WARTUNGSANLEITUNG

Sie haben soeben ein europäisches Produkt gekauft. Bitte beachten Sie neben der Wartungsanleitung auch die gesetzlichen Vorschriften bei der Aufstellung unserer Öfen. Unsere Produkte erfüllen die Anforderungen der europäischen Norm EN 13240:2001 und der US-Norm A2:2004. Unumgänglich ist jedoch eine korrekte Verwendung Ihres Ofens gemäß den nachstehenden Anweisungen. Lesen Sie daher bitte vor der Aufstellung des Ofens dieses Handbuch aufmerksam durch und befolgen Sie unsere Gebrauchs- und Wartungsanleitung.

POSITION DES RAUCHROHRS

- Stecken Sie das erste Rohr an den Rauchanschluss des Ofens und die nachfolgenden Rohre darauf.

- Setzen die Wetterhaube auf das letzte Rohr, falls dieses im Freien endet.

INSTALLATION

- Sie haben einen Holzofen gekauft das über eine Verbrennungskammer verfügt, überzogen mit Vermiculite.

Entfernene Sie nicht diese Vermicult-Teile von dem Holzofen.

- Informieren Sie sich über die regional geltenden Bauvorschriften bevor Sie mit der Montage beginnen.

- Die Installation sollte so vertikal wie möglich, unter Vermeidung von Rohrbögen und Abzweigen erfolgen. Falls der Ofen an einen gemauerten Kaminschacht angeschlossen wird, sollten die Rauchrohre nach Möglichkeit im gesamten Kamin verlegt werden. Ausschließlich mit den Rauchrohren durchgeführte Installationen sollten eine Länge von mindestens 3 m ohne Krümmung aufweisen.

- Achtung: Die Installation des Ofens darf nur von einem Fachmann durchgeführt werden. Achten Sie darauf, dass die Lüftungsöffnungen immer frei bleiben.

- Achtung: Der Ofen darf nur in Räumlichkeiten mit ausreichender Lüftung installiert werden.

- Die Verbindungsfugen zwischen den Rohren sind mit einer feuerfesten Dichtungsmasse abzudichten, sodass kein Russ austreten kann.

- Stellen Sie den Ofen nicht in der Nähe von Wänden aus brennbarem Material auf. Stellen Sie den Ofen nach Möglichkeit auf einen feuerfesten Boden auf. Falls der Boden nicht feuerfest ist, ist zwischen Ofen und Boden eine Unterlage vorzusehen, die auf beiden Seiten 15 cm und an der Vorderseite 30 cm über die Grundfläche des Ofens herausragt.

- Der Ofen muss an einen separaten Rauchzug angeschlossen werden, in den keine anderen Geräte einmünden.

- Halten Sie alle Gegenstände aus nicht feuerfestem Material, wie Möbel, Vorhänge, Papier, Kleidung etc., vom brennenden Ofen fern. Angaben über den Mindestabstand zu brennbaren Materialien finden Sie auf der letzten Seite des Handbuchs.

- Der Ofen darf nur auf Böden mit einer ausreichenden Tragfähigkeit aufgestellt werden. Falls der vorhandene Boden diese Anforderung nicht erfüllt, sind geeignete Maßnahmen zu ergreifen (z.B.: Installation einer Lastverteilungsplatte).

- Ofen, Rauchrohr und Kamin müssen für die Reinigung zugänglich bleiben. Bei Aufstellung des Ofens in der Nähe einer feuerfesten Wand wird empfohlen, einen Mindestabstand für Reinigungsarbeiten einzuhalten.

HEIZMATERIAL

• Heizen Sie den Ofen mit trockenem Brennholz (max. Feuchtigkeitsgrad: 20%). Bedenken Sie, dass feuchtes Brennholz (mit 50% oder 60% Feuchtigkeit) kaum Heizwärme erzeugt, sehr schlecht verbrennt und dabei Teer sowie hohe Mengen an Wasserdampf freigibt und Ablagerungen am Gerät, dem Sichtfenster und in den Rauchrohren verursacht. Auch Holzbrickets können mit diesem Ofen verheizt werden.
• Verwenden Sie zum Anzünden geeignete Ofenanzünder bzw. Papier und Kleinholz. Verwenden Sie auf keinen Fall Alkohol oder ähnliche Produkte zu diesem Zweck.
• Verbrennen Sie keinen Hausmüll, Plastikabfälle oder fetthaltige Produkte. Diese verschmutzen die Umwelt und können durch Verstopfen des Rauchabzugs Brandgefahr hervorrufen.

BETRIEB

• Während der ersten Betriebsstunden ist mit einer gewissen Rauchentwicklung zu rechnen. Diese entsteht durch die Verbrennung bestimmter Bestandteile des Hitzeschutzanstrichs. Dabei kommt es zum Einbrennen der Farbpigmente in die Ofenoberfläche. Daher wird empfohlen, für ausreichende Lüftung zu sorgen, bis dieser Vorgang abgeschlossen ist.
• Der Ofen ist nicht für den Betrieb mit geöffneter Ofentür konzipiert.
• Der Ofen ist für den diskontinuierlichen Heizbetrieb mit Unterbrechungen zum Nachlegen von Brennstoff ausgelegt.
• Zum Anzünden wird die Verwendung von Papier und Kleinholz bzw. Ofenanzündern empfohlen. Nach dem Anzünden ist der Ofen vorerst mit zwei 1,5 bis 2 kg schweren Holzscheiten zu beschicken. Die Zugklappen des Ofens müssen dabei vollständig geöffnet sein. Erforderlichenfalls kann zu Beginn auch die Aschenlade geöffnet werden.
• Sobald der Ofen gut brennt, schließen Sie die Aschenlade vollständig (falls Sie diese geöffnet haben) und regeln Sie die Brandstärke durch mehr oder weniger starkes Öffnen bzw. Schließen der Zugklappen.
• Zur Erreichung der Nennleistung des Ofens ist in Abständen von jeweils einer Stunde ca. 1,5 kg Brennholz nachzulegen. Die Holzscheite sind waagerecht mit einem leichten Abstand zueinander einzulegen, um eine gute Verbrennung zu gewährleisten.

Warten Sie mit dem Nachlegen, bis das Brennholz im Ofen bis auf einen Glutrest verbrannt ist.

• Zur Erzielung einer langsamen Brandgeschwindigkeit ist die Brandstärke mit den Zugklappen entsprechend einzustellen. Die Zugklappen müssen immer für den Zutritt von Verbrennungsluft frei sein.
• Die Messingteile nehmen nach den ersten Heiztagen einen kupferfarbenen Ton an. Dies ist normal.
• Die Glasfaserdichtung des Sichtfensters zerfällt mit der Zeit. Obwohl der Ofen auch ohne diese Dichtung betrieben werden kann, wird empfohlen, die Dichtung vor Beginn jeder Heizsaison zu ersetzen.
• Die untere Schublade dient zum Entnehmen der Asche. Um Schäden am Feuerrost zu vermeiden, leeren Sie diese regelmäßig aus, bevor sie zu voll ist. Vorsicht: Die Asche kann bis zu 24 Stunden nach dem Abbrennen noch heiß sein.

- Öffnen Sie die Ofentür nur langsam, um das Austreten von Rauch zu vermeiden. Öffnen Sie die Ofentür niemals bei geschlossenen Zugklappen. Die Ofentür sollte nur zum Nachlegen von geeignetem Heizmaterial geöffnet werden.

- Sichtfenster, Messingteile sowie der Ofen insgesamt können sehr hohe Temperaturen erreichen. Vorsicht: Verbrennungsgefahr! Verwenden Sie zum Anfassen der genannten Teile den mitgelieferten Handschuh.

- Halten Sie Kinder vom brennenden Ofen fern, um Brandverletzungen zu vermeiden.

- Falls das Anzünden Schwierigkeiten bereitet (in der Übergangszeit, bei kaltem Schornstein etc.), kann vor dem Einlegen von Holz ein kleines Feuer mit zerknülltem Papier entfacht werden.

- Bei Überhitzung des Ofens schließen Sie die Zugklappen, um die Brandstärke zu verringern.

- Sollten Probleme beim Betrieb des Ofens auftreten, schließen Sie die Zugklappen und wenden Sie sich an den Hersteller.

- Öffnen Sie, um eine optimale Leistung des Apparats zu erzielen, zu Beginn der Zündung nur die Primärluft. Schließen Sie, sobald das Feuer gut brennt (1 oder 2 Minuten), den größten Teil der Primärluft und lassen Sie nur eine kleine Öffnung, um eine langsame Verbrennung zu ermöglichen.

- Achtung! Holzstücke dürfen den oberen Bereich des Holzofens NICHT berühren.

WARTUNG

- Es wird empfohlen, das Sichtfenster regelmäßig zu reinigen, damit es nicht vom Russ geschwärzt wird. Zu diesem Zweck sind im Handel Spezialreiniger erhältlich. Verwenden Sie dazu niemals Wasser. Versuchen Sie nie, den Ofen während des Heizbetriebs zu reinigen.

- Auch die Rauchrohranschlüsse sind regelmäßig zu reinigen und nach einem längeren Stillstand des Ofens vor Inbetriebnahme desselben auf freien Rauchdurchzug zu überprüfen. Vor Beginn der Heizsaison sollte die Installation von einem Fachmann überprüft werden.

- Bei einem Kaminbrand schließen Sie nach Möglichkeit die Luftzufuhr und verständigen Sie umgehend die Feuerwehr.

- Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatzteile.

- Der Schnur vom Glass ist tragen vorbehaltlich. In diesem Fall soll man der Schnur ersatzen für eine neue.

GEWÄHRLEISTUNG

Der von Ihnen gekaufte Ofen ist ein sorgfältig hergestelltes, hochwertiges Produkt. Sollten Sie dennoch irgend einen Schaden feststellen, so setzen Sie sich bitte mit dem Händler in Verbindung. Falls der Händler das Problem nicht lösen kann, wird er sich mit uns in Verbindung setzen und ggf. den Ofen einsenden. Unser Unternehmen ersetzt alle schadhaften Teile bis fünf Jahre ab Kaufdatum gratis. Die Transportkosten gehen jedoch zu Lasten des Kunden.

Wenn eine Verformung im Inneren der Brennkammer auftritt, ist dies auf eine Überhitzung des Geräts zurückzuführen und wird daher NICHT durch die Garantie abgedeckt.

Da dieses Gerät getestet wurde von einem zertifizierten Labor werden die folgenden Teile nicht durch die Garantie abgedeckt:

• Scheibe - Vermiculite
• Rundrost - Griffe, Knöpfe, etc.

Im Inneren der Verpackung befindet sich ein Qualitätskontrollblatt. Wir bitten Sie, dieses im Reklamationsfall dem Händler auszuhändigen.

ABMESSUNGEN UND TECHNISCHE DATEN

• Höhe 751 mm
• Breite 469 mm
• Tiefe 513 mm
• Gewicht....100 Kg
• Feuerungstür 290 x 360 mm
• Rauchanschluss 150-153 mm
• Ofenkörper aus 5 mm dickem Stahl
• Feuerrost aus Gusseisen
• Hitzeschutzanstrich bis 800 °C hitzebeständig
• Glaskeramikfenster hitzebeständig bis 750 °C

• Holzscheite bis 40 cm Länge

• Nennheizleistung.... 8 kW

• Wirkungsgrad 77 %
• CO-gehalt 0.10 %
• Erforderl. Zug zur Erreichung der Nennleistung 11.8 Pa
• Abgasmassenstrom 5.6 g/s
• Abgastemperatur 228 °C
• Mindestabstand zu brennbaren Materialien 50 cm
• Beheizbarer Raum (ca.) 250 m³

EN 13240: 2001 & A2: 2004	PANADEROP.I. CAMPOLLANO AVENIDA 5 ^a , 13-15 02007 ALBACETE -SPAIN
KAMINOFEN “CONDOR WALL/INCA WALL”......19UNABHÄNGIGER OFEN FÜR FESTBRENNSTOFFECERTIFICATE N TD 4805; TD 4805 PLEISTUNGSERKLÄRUNG...... 18508NOTIFIED BODY......1677
Nennleistung...... 8 kWWirkungsgrad...... 77 %CO-gehalt...... 0.10 %Abgastemperatur...... 228 °CMindestabstand zu brennbaren Materialien 50 cmBrennstoffe...... Brennholz und Holzbriketts

INSTRUKCJA UŻYTKOWANIA I KONSERWACJI

LEISTUNGSERKLÄRUNG....18508

NOTIFIZIERTEN STELLE 1677

Nominalna moc cieplna 8 kW
