Produkttyp	Digitaler Radiowecker
Marke	Soundmaster
Modell	UR 923
Hauptstromversorgung	AC 230 V ~ 50 Hz, 5 W
Backup-Batterie	1 Lithiumbatterie CR2032 (3 V) nicht im Lieferumfang enthalten
Stromverbrauch	5 W
Radiobänder	AM 540-1611 kHz, FM 87.5-108 MHz
FM-Antenne	Ausziehbare Teleskopantenne
AM-Antenne	Integrierte Richtungs-Ferritantenne
Anzeige	Digitales Display mit Datum, Uhrzeit und Temperatur
Helligkeitseinstellung	Schalter für Auto-Aus/Niedrig/Hoch
Infrarotsensor	Für Temperaturanzeige, Snooze- und Sleep-Aktivierung
Anzahl Alarme	2 unabhängige Alarme (AL1 und AL2)
Weckmodus	Radio oder Signalton
Snooze-Funktion	9 Minuten später
Sleep-Funktion	Verzögerte Abschaltung von 15 bis 90 Minuten
Temperaturanzeige	Innen in °C oder °F
Integrierter Kalender	Jahr, Monat, Tag
Reset-Taste	Auf der Rückseite, mit einem Kugelschreiber
Batteriekompatibilität	Alkalibatterien oder Lithiumbatterien ohne Quecksilber und Cadmium

Häufig gestellte Fragen - UR 923 Soundmaster

Wie stelle ich Uhrzeit und Datum am Soundmaster UR 923 ein?

Drücken Sie im Normalmodus die Einstelltaste (9) und halten Sie sie länger als 2 Sekunden gedrückt. Verwenden Sie dann die Tasten |<< (6) und >>| (2), um Jahr, Monat, Tag, 12/24-Stunden-Format, Stunde und Minute einzustellen. Drücken Sie erneut die Taste (9), um zu bestätigen und in den Normalmodus zurückzukehren.

Wie stelle ich die Alarme AL1 und AL2 ein?

Drücken Sie im Normalmodus die Alarm-Einstelltaste (4) und halten Sie sie länger als 2 Sekunden gedrückt. Verwenden Sie |<< (6) und >>| (2), um Stunde, Minute und Wochenende für AL1 und dann AL2 einzustellen. Drücken Sie (4) zum Bestätigen.

Wie aktiviere oder deaktiviere ich einen Alarm?

Drücken Sie die Taste AL1 (7) oder AL2 (8), um durch die Optionen zu blättern: Musiksymbol (Radio), Signalton oder Alarm deaktiviert. Stellen Sie auf 'Alarm deaktiviert', um diesen Alarm vollständig auszuschalten.

Wie verwende ich die Snooze-Funktion?

Wenn der Alarm ertönt, drücken Sie die Snooze/Sleep-Taste (3) oder halten Sie Ihre Hand vor den Infrarotsensor (16). Der Alarm stoppt für 9 Minuten und ertönt dann erneut. Zum endgültigen Abbrechen drücken Sie die Ein/Aus-Taste (5).

Wie stelle ich den Sleep-Timer ein?

Im Radiomodus drücken Sie die Snooze/Sleep-Taste (3); die Dauer blinkt. Drücken Sie innerhalb von 5 Sekunden mehrmals (3), um zwischen 90, 75, 60, 45, 30 oder 15 Minuten zu wählen. Das Radio schaltet sich nach dieser Zeit automatisch aus.

Wie schalte ich das Radio ein und stelle einen Sender ein?

Drücken Sie die Ein/Aus-Taste (5), um das Radio einzuschalten. Verwenden Sie die Bandtaste (1), um AM oder FM auszuwählen. Drehen Sie den Abstimmknopf (19), um einen Sender auszuwählen. Stellen Sie die Lautstärke mit dem Knopf (18) ein. Ziehen Sie für besseren FM-Empfang die Teleskopantenne (15) vollständig aus.

Was tun bei Fehlfunktion oder nach Batteriewechsel?

Verwenden Sie einen Kugelschreiber, um die Reset-Taste (11) auf der Rückseite zu drücken. Dadurch werden die Werkseinstellungen wiederhergestellt und alle Daten (Alarme, Uhr) gelöscht.

Wie pflege und reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine Reinigungsmittel oder Scheuermittel. Vermeiden Sie Feuchtigkeit und direkte Sonneneinstrahlung.

Welche Backup-Batterie verwenden und wie einlegen?

Verwenden Sie eine flache Lithiumbatterie CR2032 (3 V), nicht im Lieferumfang enthalten. Öffnen Sie das Batteriefach, legen Sie die Batterie polrichtig ein (+ und -). So bleiben Uhrzeit und Alarme bei Stromausfall erhalten.

Wie verwende ich den Infrarotsensor?

Bewegen Sie Ihre Hand über den Sensor (16), um: die Innentemperatur anzuzeigen (Radio aus), die Radiofrequenz anzuzeigen (Radio ein), den Snooze-Modus zu aktivieren (Alarm ertönt) oder die Sleep-Funktion zu aktivieren (Radio ein). Die Anzeige wird ebenfalls aktiviert.

BEDIENUNGSANLEITUNG UR 923 Soundmaster

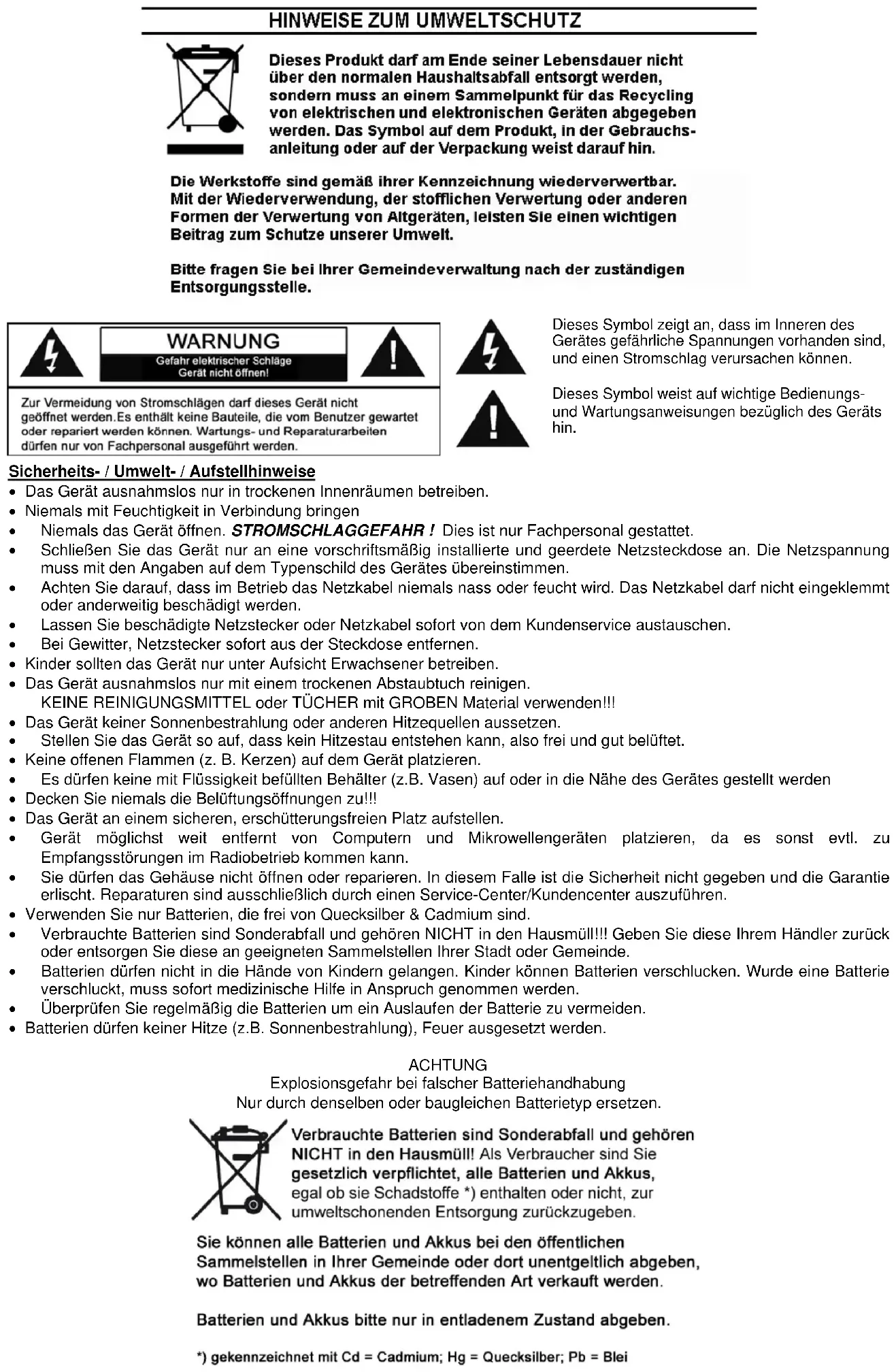

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

WARNUNG Gefahr elektrischer Schläge Gerät nicht öffnen!

Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können. Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Sicherheits- / Umwelt- / Aufstellhinweise

- Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben.

- Niemals mit Feuchtigkeit in Verbindung bringen

- Niemals das Gerät öffnen. STROMSCHLAGGEFAHR! Dies ist nur Fachpersonal gestattet.

- Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.

- Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden.

- Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen.

- Bei Gewitter, Netzstecker sofort aus der Steckdose entfernen.

- Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben.

- Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen. KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!!

- Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen.

- Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet.

- Keine offenen Flammen (z. B. Kerzen) auf dem Gerät platzieren.

- Es dürfen keine mit Flüssigkeit befüllten Behälter (z.B. Vasen) auf oder in die Nähe des Gerätes gestellt werden

- Decken Sie niemals die Belüftungsöffnungen zu!!!

- Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen.

- Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann.

- Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen.

- Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind.

- Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll!!! Geben Sie diese Ihrem Händler zurück oder entsorgen Sie diese an geeigneten Sammelstellen Ihrer Stadt oder Gemeinde.

- Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

- Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden.

- Batterien dürfen keiner Hitze (z.B. Sonnenbestrahlung), Feuer ausgesetzt werden.

ACHTUNG

Explosionsgefahr bei falscher Batteriehandhabung

Nur durch denselben oder baugleichen Batterietyp ersetzen.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe *) enthalten oder nicht, zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Batterien und Akkus bitte nur in entladenem Zustand abgeben.

*) gekennzeichnet mit Cd = Cadmium; Hg = Quecksilber; Pb = Blei

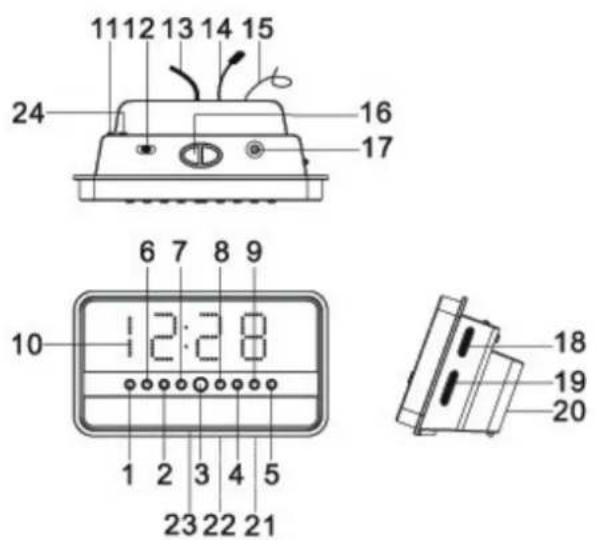

1. MW/UKW Band Taste

2. a) >>|

b) Jahr – Monat/Tag
c) Sommer- / Winterzeit Einstellung

1. Schlummer- / Einschlaftaste

2. Alarm 1 & 2 Einstellung

3. Ein / Aus Taste

4. a) |<<
   b) Temperatur
   c) ^ C/ ^ F

5. Alarm1 De-/Aktivierung per Radio/Signalton

6. Alarm 2 De-/Aktivierung per Radio/Signalton

7. MODE Zeiteinstellung

8. LED Anzeige

9. Zurückstelltaste / RESET

10. Anzeige automatisch aus / Dunkel- / Hell Dimmer

11. Netzkabel

12. Innentemperatursensor
13. UKW Antenne

14. Infrarotsensor

15. LINE IN Buchse

16. Lautstärkeregelung

17. Senderfrequenzeinstellung

18. Lautsprecher

19. Rating Label

20. Batteriefach

Inbetriebnahme

Stellen Sie sicher, dass Ihr Hausstromnetz 230V 50 Hz hat und schließen den Netzstecker an Ihr Stromnetz an.

Gangreserve

Mit dieser Funktion läuft die Uhr intern (Anzeige leuchtet nicht) weiter bzw. bleibt Ihre eingestellte Alarmzeit bei Stromausfall erhalten. Anzeige leuchtet erst wieder auf bzw. Weckfunktion aktiviert sich, wenn das Stromnetz wieder verfügbar ist. Eine 3V CR2032 Knopfzelle polrichtig in das Batteriefach (22) einlegen.

1. Zeit- & Kalendereinstellung

A. Taste MODE (9) drücken und halten bis LED Anzeige blinkt. (Zeiteinstellmodus)

Nachdem Sie im Einstellmodus sind, wird mit der Taste MODE (9) zwischen den nachfolgenden Einstellungen gewechselt und mit Tasten |<< >>| (2 / 6) jeweils eingestellt.

Jahr → Monat → Tag → 12/24H Anzeige → Stunden → Minuten → Normal

• Taste >>| (2) Einstellung vorwärts
• Taste |<< (6) Einstellung rückwärts
• Nach jeweilig erfolgter Einstellung, Taste MODE (9) drücken

B. Alarm 1 & 2 Einstellung

Taste AL.set (4) drücken und halten bis LED Anzeige blinkt (Alarmeinstellmodus)

Nachdem Sie im Einstellmodus sind, wird mit der Taste AL.set (4) zwischen den nachfolgenden Einstellungen gewechselt und mit Tasten |<< >>| (2 / 6) jeweils eingestellt.

AL1 Stunden → AL1 Minuten → AL1 Wochentage wählen → AL2 Stunden → AL2 Minuten →

AL2 Wochenende Alarm → Normal

2. ALARM Wahl Summer / Radio & Alarm ein/aus

A. Einstellung

Mit Taste AL.1 (7) / AL.2 (8) wird eingestellt, ob Sie mit Musik ♪ oder mit Summer (Glockensymbol) geweckt werden möchten. Wird KEINES dieser Symbole angezeigt, ist der jeweilige Alarm deaktiviert.

Dimmerschalter (12) auf Pos. Auto off: → Display schaltet sich automatisch bei Alarm ein.

Bei wecken mit Radio, muss vorher immer die Radiostation und die Lautstärke eingestellt werden !!! (Siehe Radiobetrieb)

3. Alarm & Schlummerfunktion

Nachdem sich der Alarm (Summer/Radio) aktiviert hat und keine Taste gedrückt wird, schaltet sich dieser nach 30 Minuten ab und ist für den kommenden Tag wieder aktiviert.

Schlummerfunktion: (bei Alarm)

- Taste SNOOZE (3) drücken oder mit Infrarotsensor (siehe Funkt. IR-Sensor) (Bei Einstellung Dimmer Auto off. schaltet Display sich automatisch wieder aus)

- Alarm aktiviert sich nach 9 Minuten wieder

- Dieser Vorgang kann mehrmals wiederholt werden

- Alarm aus: Taste ON/OFF (5) drücken

4. Wechseln der Anzeige

a) Taste >>| / Y-M-D / DST (2) 1 x drücken → Anzeige Jahr
b) Taste >>| / Y-M-D / DST (2) 2 x drücken → Anzeige Monat und Datum
c) Taste |<< / TEMP / °C-°F (6) 1 x drücken → Anzeige Temperatur
d) Taste |<< / TEMP / °C-°F (6) drücken und halten (ca. 3 Sek.) → Temp. Wechsel auf °C / °F
e) Infrarotsensor (16) → Anzeige Temperatur

Nach ca. 5 Sekunden wechselt das Gerät wieder auf Normalanzeige (Uhr)

5. Einschlaffunktion

Im Radio Modus, SNOOZE/SLEEP Taste (3) drücken oder Hand für ca. 3 Sek. über Infrarotsensor → Anzeige blinkt. Binnen 5 Sekunden mit SNOOZE/SLEEP Taste (3) gewünschte Einschlafzeit einstellen. 90-60-30-15 Min.

Das Radio schaltet sich automatisch nach Ablauf der Zeit ab. Mit Taste EIN/AUS (5) wird die Einschlaffunktion deaktiviert.

DST – Sommer/Winterzeit

Beachten Sie dies bei Erstinbetriebnahme (Zeiteinstellung), ob momentan Sommer – oder Winterzeit ist.

Sommerzeit: → Sonnensymbol an

Winterzeit: → Sonnensymbol aus

Taste >>| / Y-M-D / DST (2) drücken und ca. 5 Sek. halten → Zeit wechselt automatisch um 1 Stunde

Radiobetrieb

1. Taste ON/OFF (5) drücken → Radio an
2. UKW/MW mit Taste band (1) wählen
3. Gewünschte Senderfrequenz mit Regler (19) einstellen
4. Lautstärke mit Regler (18) einstellen
5. Radio aus: Taste ON/OFF (5) drücken

UKW Betrieb: Um einen optimalen Empfang von UKW Sendern zu erreichen, muss die UKW Wurfantenne (15) komplett ausgezogen sein!!!

MW Betrieb: Für den Mittelwellen-Empfang ist eine entsprechende Antenne eingebaut. Durch Drehen des Gerätes können Sie den Empfang optimieren.

Reset

Bei Wechsel der Batterie (Gangreserve) oder einer Funktionsstörung, mit einem spitzen Gegenstand die RESET (11) Funktion aktivieren. Alle Einstellungen müssen neu vorgenommen werden!!!

Dimmer-Schalter (12) – Displaybeleuchtung

Low = LED dunkel

High = LED hell

Auto-off = Nach 10 Sekunden Inaktivität schaltet sich das Display aus; (Stromsparmodus)

Durch Aktivierung des Sensors wird das Display wieder eingeschaltet

Infrarotsensor Funktionen

1. Radio aus: Temperaturanzeige

2. Hand kurz über den Infrarotsensor (16)
   → Temperaturanzeige wird für ca. 5 Sek. angezeigt

3. Radio an: Einschlaffunktion aktivieren

- Halten Sie Ihre Hand für ca. 3 Sek. über den Infrarotsensor (16) - Einschlafzeit einstellen: siehe Punkt 5 Einschlaffunktion

25.c

1. Bei Alarm: Schlummerfunkaktivieren

- Hand kurz über den Infrarotsensor (16) → Schlummerfunktion (9 Min) aktiviert

1. Radio an: Frequenzanzeige oder Temperaturanzeige kurz aktivieren

- Hand kurz über den Infrarotsensor (16) → Temperaturanzeige wird für ca. 5 Sek. angezeigt

10:3.0-

- Hand kurz über den Infrarotsensor (16) → Senderfrequenz wird für 5 Sek. angezeigt

1. Radio aus: Stellen Sie den Dimmerschalter (12) auf Pos. auto-off → LED Anzeige schaltet automatisch nach 15 Sek. aus

- Hand kurz über den Infrarotsensor (16) → LED Anzeige schaltet sich für ca. 15 Sek. automatisch ein

Technische Änderungen und Druckfehler vorbehalten Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbH

Technik:

UKW / FM Frequenz 87,5 - 108 MHz

MW / AM

540

Leistungsaufnahme

5 W

AC Netzbetrieb

AC 230V 50Hz

Gangreserve Uhr

1 x 3V CR2032

ENVIRONMENTAL PROTECTION

1. INSTELLEN TIJD EN KALENDER

Consum de energie: 5W
