Produkttyp	CCTV-Farbkuppelkamera
Marke	Samsung
Modell	SCC-B5395H

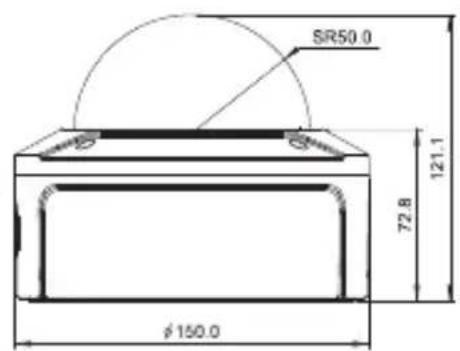

Abmessungen	150 mm (Durchmesser) x 121 mm (Höhe)
Gewicht	1,1 kg
Stromversorgung	24 V AC ±10% (50/60 Hz) oder 12 V DC +10%/-5%
Leistungsaufnahme	Ca. 1,7 W
Sensorart	Super-HAD CCD 1/3 Zoll
Horizontale Auflösung	540 TV-Linien
Signal-Rausch-Verhältnis	Ca. 50 dB
Minimale Beleuchtungsstärke	Farbe 0,4 Lux / S/W 0,04 Lux (Sens-up Aus, 50 IRE, F1.2)
Videoausgang	Composite 1,0 Vp-p, 75 Ohm, BNC + Testmonitorausgang
Objektiv	Zoomobjektiv 2,9 ~ 10,0 mm, Blende F1,2, DC-Automatikblende
Sonderfunktionen	Line Lock (LL), Sens-up, H/V-Spiegelung, BLC, Anti-Jitter, D/N, AWB, DNR, CCD-Fehlerkompensation
Schwenkbereich	0° bis 355° (100° im Uhrzeigersinn, 255° gegen den Uhrzeigersinn)
Neigebereich	0° bis 90°
Betriebstemperatur	-10°C bis +50°C
Betriebsfeuchtigkeit	max. 90%
Installation	Decke oder Wand, auf Kabelkanal oder Abzweigdose
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; kein Wasser auf das Gerät richten
Sicherheit	Nur den angegebenen Adapter verwenden; nicht Regen oder Feuchtigkeit aussetzen
Ersatzteile und Reparatur	Kontaktieren Sie das SAMSUNG Service-Center; nicht zerlegen oder modifizieren

Häufig gestellte Fragen - SCC-B5395H SAMSUNG

Welche Art von Produkt ist das Samsung SCC-B5395H?

Es ist eine CCTV-Farbkuppelkamera mit Vandalismusschutz und Zoomobjektiv.

Welche Stromversorgungsoptionen hat die Kamera?

Die Kamera arbeitet mit 24 V AC (50/60 Hz) oder 12 V DC. Ein spezifischer Standardadapter muss verwendet werden.

Wie stelle ich Fokus und Zoom ein?

Verwenden Sie die Zoom- und Fokushebel am Hauptkörper, nachdem Sie die Kuppelabdeckung entfernt haben.

Was bedeutet der LL-Schalter (Line Lock)?

Der LL-Schalter synchronisiert die Kamera mit der Phase des Wechselstroms, um Flimmern beim Umschalten zwischen mehreren Kameras zu vermeiden. In der Position ON verwenden Sie die Tasten INC/DEC, um die Phase einzustellen.

Wie aktiviere ich den automatischen Schwarzweißmodus?

Stellen Sie den D/N-Schalter (Tag/Nacht) auf ON. Die Kamera wechselt automatisch zwischen Farbe und Schwarzweiß je nach Umgebungshelligkeit.

Was sind die Abmessungen und das Gewicht der Kamera?

Die Kamera hat einen Durchmesser von 150 mm und eine Höhe von 121 mm. Ihr Gewicht beträgt ca. 1,1 kg.

Wie installiere ich die Kamera an der Decke?

Verwenden Sie die mitgelieferte Schablone, um Löcher mit 5 mm Durchmesser und 35 mm Tiefe zu bohren, setzen Sie die Kunststoffdübel ein und befestigen Sie die Basis mit den vier mitgelieferten ASSY-Schrauben.

Wie hoch ist die Auflösung der Kamera?

Die horizontale Auflösung beträgt 540 TV-Linien mit einem Super-HAD CCD 1/3-Zoll-Sensor.

Wie reinige ich die Kamera?

Reinigen Sie sie mit einem trockenen Tuch. Richten Sie niemals Wasser direkt auf die Geräteteile.

Was tun bei einer Fehlfunktion?

Wenn ein ungewöhnlicher Geruch oder Rauch auftritt, trennen Sie sofort die Stromversorgung und kontaktieren Sie das SAMSUNG Service-Center. Versuchen Sie niemals, das Gerät selbst zu reparieren oder zu modifizieren.

BEDIENUNGSANLEITUNG SCC-B5395H SAMSUNG

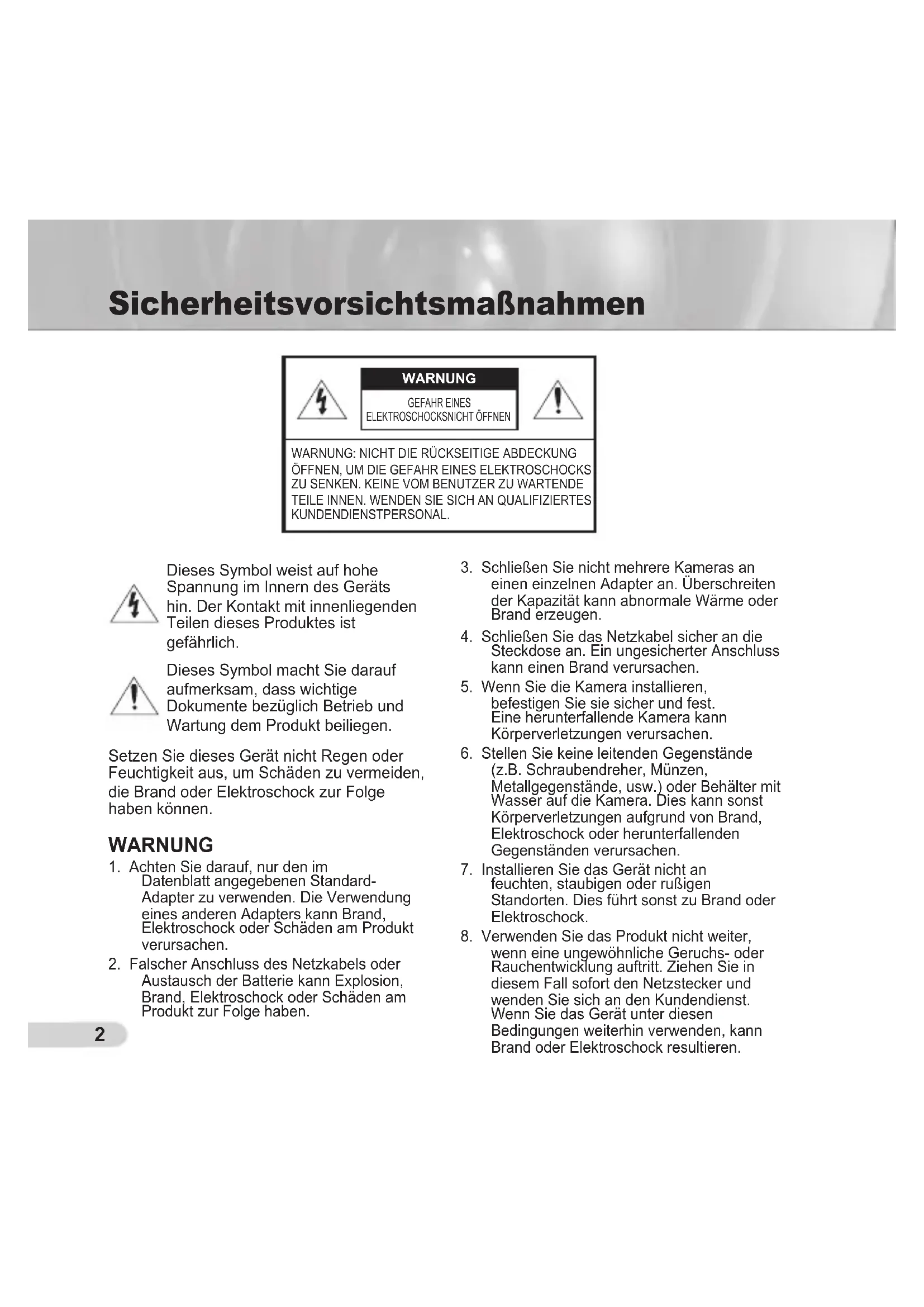

Sicherheitsvorsichtsmaßnahmen

Dieses Symbol weist auf hohe Spannung im Innern des Geräts hin. Der Kontakt mit innenliegenden Teilen theses Produktes ist gefährlich.

Dieses Symbol macht Sie darauf aufmerksam, dass wichtige Dokumente bezüglich Betrieb und Wartung dem Produkt beziegen.

Setzen Sie these Gerät nicht Regen oder Feuchtigkeit aus, um Schäden zu vermeiden, die Brand oder Elektroschock zur Folge haben können.

WARNING

1. Achten Sie darauf, nur den im Datenblatt angegebenen Standard-Adapter zu verwenden. Die Verwendung eines anderen Adapters kann Brand, Elektroschock oder Schäden am Produkt verursachen.

2. Falscher Anschluss des Netzkabels oder Austausch der Batterie kann Explosion, Brand, Elektroschock oder Schäden am Produkt zur Folge haben.

3. Schließen Sie nicht mehrere Kameras an einen einzelnen Adapter an. Überschreiben der Kapazität kann abnormale Wärme oder Brand erzeugen.

4. Schlieben Sie das Netzkabel sicher an die Steckdose an. Ein ungesicherter Anschluss kann einen Brand verursichen.
5. Wenn Sie die Kamera installieren, befestigen Sie sie sicher und fest. Eine herunterfallende Kamera kann Körperverletzungen verursachen.
6. Stellen Sie keine leitenden Gegenstände (z.B. Schraubendreher, Munzen, Metallgegenstände, usw.) oder Behälter mit Wasser auf die Kamera. Dies kann sonst Körperverletzungen aufgrund von Brand, Elektroschock oder herunterfallenden Gegenständen verursachen.
7. Installieren Sie das Gerät nicht an feuchten, staubigen oder rußigen Standorten. Dies führt sonst zu Brand oder Elektroschock.

8. Verwenden Sie das Produkt nicht weiter, wenn eine ungewöhnliche Geruchs- oder Rauchentwicklung auftritt. Ziehen Sie in dieser Fall sofort den Netzstecker und wenden Sie sich an den Kundendienst. Wenn Sie das Gerät unter diesen Bedingungen weiterhin verwenden, kann Brand oder Elektroschock resultieren.

9. Wenn diese Produkt nicht einwandfrei Funktioniert, wenden Sie sich an den nachstgelegen den Kundendienst. Zerlegen oder modifizieren Sie diese Produkt nie in irgendiner Weise. (SAMSUNG haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden.)

10. Spritzen Sie während der Reinigung kein Wasser direkt auf die Produktteile. Dies führt sonst zu Brand oder Elektroschock.

VORSICHT

1. Lassen Sie keine Gegenstände auf das Produkt fallen oder setzen Sie es keinen starken Stößen aus. Halten Sie sich fern von Standorten die übermöiger Erschütterung oder magnetischer Beeinflussung ausgesetzt sind.
2. Wenn Sie das bereits installierte Gerät versetzen möchten, achen Sie darauf, die Stromversorgung abzuschalten und es dann erst zu versetzen und erneut zu installieren.
3. Ziehen Sie den Netzstecker bei Gewitter. Nichtbeachtung kann Brand oder Schaden am Gerät verursachen.
4. Halten Sie das Gerät fern von direktem Sonnenlicht und anderen Wärmestrahlungsquellen. Dies kann sonst zu Brand führen.
5. Installieren Sie das Gerät an einem Ort mit guter Belüftung.

6. Zielen Sie mit der Kamera nicht direkt in Richtung extrem heller Gegenstände wie zum Beispiel die Sonne, da dies den CCD-Bildsensor beschädigen kann.

7. Das Gerätarf nicht mit Wasser oder anderen Flüssigkeiten in Berührung kommt. Außer dem dürfen keine mit Flüssigkeiten gefüllten Behälter, wie beispelseweise Vasen, darauf abgestellt werden.

8. Der Netzstecker sollte jederzeit in Reichweite und zuganglich sein, da er aus der Steckdose entfernt werden muss, um das Gerät vollständig abzuschalten.

FCC-Angaben

Dieses Gerat entspricht Abschnitt 15 der FCC-Normen. Der Betrieb unterliegt folgenden zwei Bedingungen:

1) Von thisem Gerät gehen keine schädlichen Interferenzen aus und
2) desses Gerät muss empfangene Interferenzen einschließlich der Interferenzen akzeptieren, die einen ungewonnen Betrieb verursachen können.

Hinweis

DiesesGerät ist getestet worden und die Einschränkungen für ein Digitalgerät der Kategorie A wurden als erfüllt betrachtet, gemäß Abschnitt 15 der FCC-Normen. Diese Einschränkungen wurden festgelegt, um für angemessenen Schutz gegen schädliche Störanfälligkeit zu sorgen, wenn das Gerät in einer gewerblichen Umgebung betrieben wird. Dieses Gerät erzeugt, verwendet und kann Hochfrequenznergie ausstrahlen und, falls es nicht in Übereinstimmung mit dem Bedienungshandbuch installiert und verwendet wird, schädliche Störungen beim Funkverkehr verursachen. Der Betrieb these Geräts in einem Wohngebiet verursacht sehr wahrscheinlich schädliche Störungen, in thisem Fall muss der Benutzer die Störungen auf seine eigenen Kosten beseitigen.

Wichtige Sicherheitshinweise

1. Lesen Sie diese Anweisungen.
2. Bewahren Sie sie auf.
3. Beachten Sie alle Warnungen.
4. Befolgen Sie alle Anweisungen.
5. Verwenden Sie theses Gerat nicht in der Nähe von Wasser.
6. Reinigen Sie es nur mit einem trockenen Lappen.
7. Blockieren Sie keine Beluftungsöffnungen. Installieren Sie es gemäß den Herstelleranweisungen.

8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie beispelsweise von Radiatoren, Heizkörpern oder anderen Geräten (einschließlich Verständern), die Wärme erzeugen.
   9.itte achten Sie darauf, die Schutzvorrichtung des gapolten bzw. geerdeten Steckers nicht zu beschädigen. Ein gapolter Stecker verfügt über zwei Stifte, von denen einer breiter als der andere ist. Ein geerdeter Stecker hat zwei Stifte und einen Erdungsstift. Der breite Stift oder der dritte Stift ist für ihre Sicherheit vorgesehen. Wenn der vorgesehene Stecker nicht in ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose austauschen zu halten.

9. Schützen Sie das Netzkabel so, dass nicht darauf getreten wird, und dass es insbesondere an den Steckern oder passenden Steckdosen bzw. der Stelle, an der das Kabel das Gerät verlässt, nicht abgeklemmt wird.

10. Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/ Zubehörteile.
11. Verwenden Sie diese nur mit dem vom Hersteller angegebenen Wagen, Ständer, Stativ, Auflage oder Tisch, oder die mit dem Gerät zusammen verkauf wurden.
12. Ziehen Sie den Netzstecker这点 Geräts. Geben Sie Acht bei der Verwendung eines Wagens, wenn Sie die Wagen-/Gerätekombination verschieben, um Verletzungen durch Herunterfallen zu vermeiden.
13. Überlassen Sie alle Wartungsarbeiten qualifiziertem Kundendienstpersonal. Wartungsarbeiten sind erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, wie zum Beispiel ein beschädigtes Netzkabel oder Stecker, verschüttete Flüssigkeiten oder Gegenstände, die in das Gerät gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal Funktioniert oder fallen gelassen wurde.

Inhaltsangabe

Ubersicht 6

Überthese Anleitung 6

Produktübersicht 6

Hauptfunktionen 6

Teile 7

Prufen Sie die Teile in der Verpackung 7

Einzelteile ihrer Kamera 8

Installation 9

Einstellung der Schalter 9

Einstellung der Funktionsschalter 9

Kabelanschluss und Einstellungenänderungen 11

Installation der Kamera 12

Vor der Installation 12

Uber die Installations-Bohrlocher 12

Installation an einem Rohr 13

Installation der Kamera an der Decke 15

Demontage/Montage des Hauptgehauses vom Gehäuse ....16

Einstellen der Kamerarichtung 17

Anhang A: Spezifikationen für NTSC-Standard 19

Anhang B: Spezifikationen für PAL-Standard 20

Übersicht

Uber these Anleitung

These Bedienungsanleitung enthalt.
grundlegende Anweisungen fur das Gerat.
Es wird empfohlen, dass alle Benutzer diese Anleitung vor Gebrauch lesen.

These Anleitungstwifofolgttunterteilt:

Kapitel 1, "Ubersicht", führt in das Benutzerhandbuch und die Produktbezogen Informationen ein. (Dieses Kapitel)
Kapitel 2, "Installation", beschreiben wie das Gerät einzustellen und zu installmenten ist.
Anhang, "Spezifikationen", beschreibt die Spezifikationen des Produktes.

Produktübersicht

These Antivandal-Domekameraliefert ausgezeichnete Überwachungseigenschaften in Bank- und Geschäftsbereichen. Sie ist eine wasserdichte und erschütterungssichere Kamera, die Stöße von außen gut aushalten kann. Diese Varifocal Kamera liefert digitale Rauschunterrückung (DNR) und Echtzeit CCD-Fehlerkorrektureigenschaften für die Umsetzung eines deutlichen Bildes.

Hauptfunktionen

Energie: DC 12V/AC 24V
Sonderfunktionen
Line-Lock-Regelung (LL)
- Automatischer Weißabgleich
Horizontal/vertikale Spiegelung
Flimmerfreie Regelung
Low-Speed-Shutter-Regelung
Gegenlicht-Kompensationsregelung
- Automatisches Umschalten zwischen Farb und Schwarz-/Weiβmodi
Ausgestattet mit Varifocal Objektiv
Auto-Iris-Funktion
- Digitale Rauschminderung (DNR)
Dynamische CCD-Fehlerkompensation

Teile

Prüfen Sie die Teile in der Verpackung

Überprüfen Sieitte,ob ihreKamera und dieZubehörteile sich in derVerpackungbefinden.
These Teile sind wie folgt dargestellt:

Kamera Test Monitorkabel Benutzerhandbuch

Bild Name	des Teils Standard	Menge Verwendungszweck
Kunststoffdubel HUD 5 4 (EA)				Befestigen Sie jedem Teil an den Schraubverbindungen, um den Anschluss zu verstärken
ASSY Metalgewindeschraube		BH M5 X L6. (Weiß+O-ring)	8	Wird verwendet zum Abdachten der Bohrlocher, wenn Rohr- und Wandhalterung montiert werden
ASSY Blechschraube		TH M4xL30 (Schwarz+ O-ring)	4	Wird für die Decken- oder Wandinstallation der Kamera verwendet
L-Schluss TROX T-20 1				Wird für die Montage/Demontage der Kuppelabdeckung verwendet
Schablone			1	Wird als Führung für die Installation verwendet
Dichtung-Rohröffnung		T2,5 W56 1		Wird verwendet, um ein Bohrloch für die Verkabelung bei Decken- oder Wandinstallation der Kamera durchzuführen

Hinweis

Das Test-Monitorkabel dient dazu, die Kamera durch Anschluss an einen tragbaren Bildschirm zu testen. Falls Sie die Kamera wirklich an einen Überwachungsbildschirm anschließen möchten, verwenden Sie das BNC-Kabel.

Einzelteile Ihrer Kamera

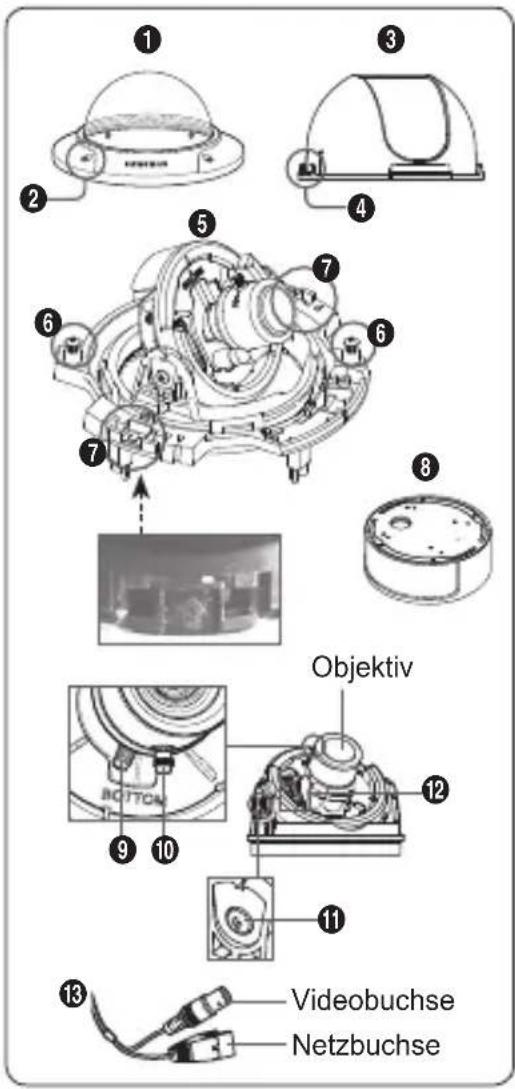

Ohre Kamera verfugt uber folgende Einzelteile:
1. Kuppelabdeckung: Dient als Schutz für die Innenabdeckung, das Objektiv und das Hauptgehäuse.
2. Schraube der Abdeckung: Dienf für die Montage oder Demontage von Kuppelabdeckung und Gehäuse.
3. Innenabdeckung: Dient als Schutz für das Hauptgehäuse.
4. Flügelverriegelung: Drucken Sie einen langen, dūnnen Schraubendreher in die erge Stelle der Flügelverriegelung und drucken Sie sie nach außen, wenn Sie die Innenabdeckung abnehmer möchten.
5. Hauptgehäuse: Beinhaltet ein Objektiv, eine Schalttafel, eine Leiterplatte, Schrauben und dergleichen.
6. Schrauben für die Montage und Demontage: Mit diesen 2 Schrauben wird das Hauptgehäuse fest an das Gehäuse angeschlossen.

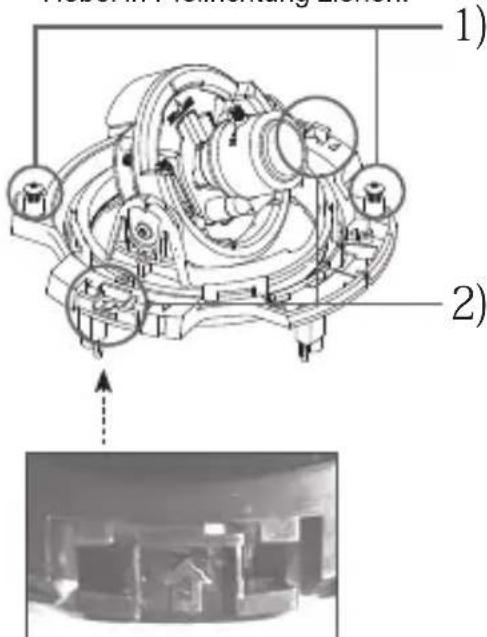

7. Haken: Durch Ziehen der linken/rechten Hebel in Pfeilrichtung kann das Hauptgehäuse vom Gehäuse abgenommen werden.
8. Gehäuse: Dient zur Decken- oder Wandbefestigung. Es wird mit den 4 Schrauben befestigt, die in der Verpackung enthalten sind.
9. Zoomhebel: Mit diesen Hebel kann das Zoomobjektiv ein- und festgestellt werden.
10. Fokushebel: Mit diesen Hebel kann das Fokusobjektiv ein- und festgestellt werden.
11. Kipp-Befestigungsschraube: Mithilfe dieser Schraube kann die Neigung des Objektivs ein- und festgestellt werden.
12. Schalttafel: Umfasst zwei verschiedene Arten von Betätigungsschaltern, wie zum Beispiel Funktionsschalter und Schalter für die Phasenregelung. Die Tafel verfügt über acht Funktionsschalter in der Mitte und zwei Phasenregelungstasten auf der Seite des Funktionss chalterbereichs.
13. Kabel: Schlieben Sie die Videobuchse an das BNC-Kabel und die Netzbuchse an den Netzadapter an.

Installation

Einstellung der Schalter

Einstellung der Funktionsschalter

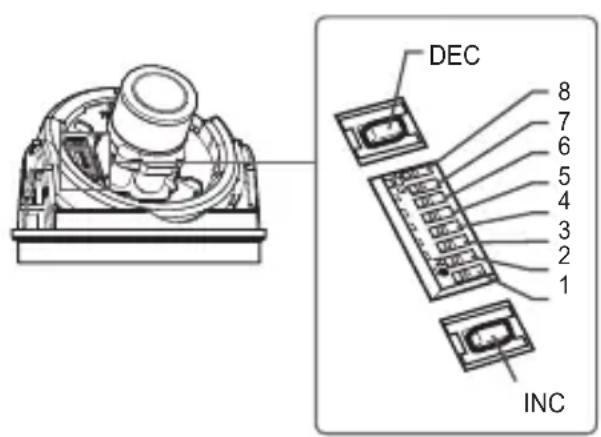

Verstellen Sie die acht Schalter wie nachfolgend dargestellt, um die verfügbaren Funktionen an Ihrer Kamera einzustellen:

Nr.	Name	Kurzbeschreibung
1	LL	Line-Lock EIN/AUS
2	LSS	Sens-up oder Low-Speed-Shutter EIN/AUS
3	H-REV	Horizontale Spiegelung EIN/AUS
4	V-REV	Vertikale Spiegelung EIN/AUS
5	BLC	Gegenlicht-Kompensation EIN/AUS
6	FL	Flimmerfrei EIN/AUS
7	D/N	Automatische Umschaltung zwischen Farbe und Schwarz/Weiß EIN/AUS
8	AWB	Automatischer Weißabgleich EIN/AUS

1. Schalter 1 (LL): Wenn dieser Schalter auf AUS gestellt wird, lauft die Kamera im internen Synchronisationsmodus, wenn er jedoch auf EIN gestellt wird, lauft sie im Line-Lock-Modus. Beim internen Synchronisationsmodus verwendet die Kamera stets einen Inn-Kristalloszillator für die Synchronisation. Wenn jedoch mehrere Kameras an einen Folgeschalter angeschlossen werden, kann beim Umschalten von einer Kamera zur anderen das Kippen des Bildes oder Flimmern auftreten. In thisem Fall, konnen Sie diesen Schalter auf EIN stellen, um diese Problem zu losen. Der Line-Lock-Modus lasst die Kamera die Wechselstromphase als Synchronisationsreferenz verwenden. In thisem Modus konnen Sie die Phasenreglertasten (INC/DEC) betätigten.

Hinweis

Stellen Sie diesen Schalter auf AUS, wenn Sie 12V Gleichstrom verwenden. Die Line-Lock-Funktion fungkioniert nicht wie gewöhnlich, wenn der Schalter auf EIN gestellt wird.

Stellen Sie den LL-Schalter auf EIN, während der Wechselstrom angeschlossen wird. Wenn das Bild kippt, müssen Sie die Phase mithilfe der Phasenreglertasten einstellen. Drücken Sie die Taste INC oder DEC, um die Phase um ein Grad zu erhöhen oder zu senken.

1. Schalter 2 (LSS): Dieser Sens-up-Modus sammelt die Bildfelder im Speicher, um das Rauschen zu心目中 und gleichzeitig die Helligkeit und das Kontrastverhältnis zu erhöhen. Wenn dieser Schalter auf EIN gestellt wird, schaltet die Kamera automatisch auf maximal das 128-fache der Bilderfassungsgeschwindigkeit, um ein deutliches Bild für eine dunklere Darstellung zu implementieren.
2. Schalter 3 (H-REV) : Wird dieser Schalter auf EIN gestellt, wird das Kamerabild horizontal gespiegelt. Wenn Sie Ihr Standort mit einem Spiegel überwachen möchten, können Sie diese Funktion nutzen, um die richtige Darstellung zu sehen.
3. Schalter 4 (V-REV): Wird dieser Schalter auf EIN gestellt, wird das Kamerabild vertikal gespiegelt. Wenn ihre Kamera das vertikal gespiegelte Bild zu langsam anzeigt, können Sie diese Funktion nutzen, um die richtige Darstellung zu sehen.
4. Schalter 5 (BLC) : Wird dieser Schalter auf EIN gestellt, konnen Sie selbst dann ein deutliches Bild betrachten, wenn die Kamera mit übermöglichem Licht wie zum Beispiel Sonnenlicht und fluoreszierendem Licht konfrontiert wird. Wird dieser Schalter auf AUS gestellt, wird der Gegenstand bei übermöglichem Licht nicht deutlich angezeigt.
5. Schalter 6 (FL): Wird dieser Schalter auf EIN gestellt, wird die Shutter-Speed auf 1/100 Sek (bei NTSC) oder 1/120 Sek (bei PAL) fest eingestellt, um zu verhindern, dass die Anzeige aufgrund der fehlenden Übereinstimmung zwischen vertikaler synchroner Frequenz (50Hz bei NTSC, 60Hz bei PAL) und Ein-und-Aus-Frequency eines Lichtes flimmert.
6. Schalter 7 (D/N): Wird dieser Schalter auf EIN gestellt, schaltet die Kamera je nach Helligkeit der Umgebung automatisch zwischen Farbe und Schwarz/Weiß um.
7. Schalter 8 (AWB): Dieser Schalter stellt den Weißabgleich ein. Wird dieser Schalter auf EIN gestellt, lauft die Kamera im ATW-Modus, und wird er auf AUS gestellt, lauft die Kamera im AWC-Modus.
   ATW (Automatischer Weißabgleich): Die Farbtemperatur wird automatisch entsprechend den Umgebungsänderungen eingestellt. (Ungefahr 2000°K bis 11.000°K)
8. AWC (Automatische Weißabgleichregelung): Speichert die Farbtemperatur in dem Moment, wenn der Schalter auf AUS gesetzt wird. Dementsprechend werden die Farbtemperaturen anhand des gespeicherten Wertes eingestellt.

Achtung

-. Der Einstellbereich der Irisblende fur die Kamera beträgt circa 80 bis 120 IRE. Das bedeutet, dass die Kamera nicht über die Funktion Irisblende vollständig öffnen/schlieben, sondern über die eingeschränkte Variationsbreite verfügbar.
Benutzen Sie die Kamera nach dem Sie auf die entsprechende Stufe (80 IRE oder darüber) eingestellt haben, da eine Schwankung der Irisblende bei einer Stufe von 75 IRE oder darunter auftreten kann.

Kabelanschluss und Einstellungenänderungen

Vor der Installation ihrer Kamera, müssen Sie das Fokusobjektiv, Zoom und die Schaltereinstellungen einstellen.

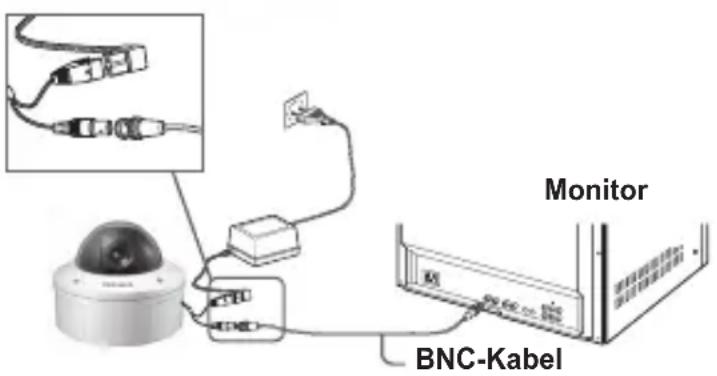

Anschluss der Kabel:

1. Schließen Sie das BNC-Kabel an den Videoanschluss an, der sich an Ihrer Kamera befindet.
2. Schlieben Sie das BNC-Kabel an den Video-Eingang am Monitor an.
3. Schreiben Sie den Netzadapter an den an Ihrer Kamera befindlichen Netzanschluss an. Sobald der Monitor eingeschaltet wird, wird das Kamerabild angezeigt.

Einstellung des Fokusobjektiv, Zoom und Funktionseinstellungen

1. Nehmen Sie die Kuppel- und die Innenabdeckung ab. Weitere Einzelheiten darüber, wie die Abdeckung abzunehmen ist, entnehmer Sie dem "Installationsverfahren" im Abschnitt Installation der Kamera' auf der nachsten Seite.
2. Stellen Sie Fokus-, Zoom- und Funktionseinstellungen ihrer Kamera mit dem Fokus-, Zoomhebel und der Schalttafel ein, während Sie das Bild am Bildschirm betrachten.
3. Schrauben Sie die Hebel fest, wenn Sie den eingestellen Fokus und Zoom feststellen möchten.

Installation der Kamera

Vor der Installation

Vor der Installation ihrer Kamera mussen Sie folgende Vorsichtsmaßregeln lessen:

• Sie müssen prufen, ob der Standort (Decke oder Wand) das fünffache Gewicht ihrer Kamera/TRagen kann.
• Lassen Sie das Kabel sich nicht an einer ungeeigneten Position verhaken oder die Umhüllung der elektrischen Leitung beschädigten. Ansonsten kann ein Defekt oder Brand verursacht werden. Sie können einen Wandmontage-Adapter (SADT-102WM) und Mastmontage-Adapter (SADT-100PM) für die Installation der Kamera an der Wand oder Rohrleitung verwenden.
• Lassen Sie keine Personen am Installationsstandort zu, wenn Sie ihre Kamera installieren. Sollen sich wertvolle Gegenstände unter dem Installationsplatz befinden, müssen Sie sie entfernen.

Uber die Installations-Bohrlöcher

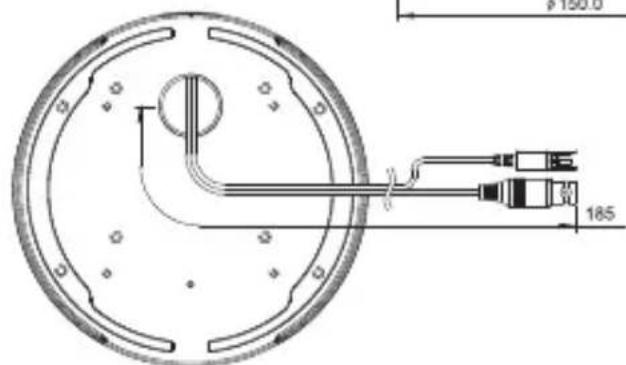

Unterseite der Kamera

A: Benutzen Sie diese Bohrlocher, wenn Sie Ihr Kamera direkt an der Decke oder der Wand installieren.
× Wenn diese nicht gebraucht werden, dichen Sie die Bohrlocher mit der Metallgewindeschraube (M5 X L6.) ab, so dass sie wasserdicht sind.
B: Verwenden Sie die vier Bohrlocher, wenn Sie ihre Kamera direkt am Abzweigkasten installieren möchten
※ Sie können den runde Abzweigkasten mit einem Durchmesser von 4 1/8 für die Montage verwenden. (Der Abzweigkasten, die Dichtung und die Abdeckung können separat erworben werden.)
C: Verwenden Sie diese Bohrlocher, wenn Sie den Wandmontage-Adapter (SADT-102WM) installieren
* Wenn diese nicht gebraucht werden, dichten Sie die Bohrlocher mit der Metallgewindeschraube (M5 X L6.) ab, so dass sie wasserdicht sind.

Die Bohrlocher, die nicht gebraucht werden, sollen den fest mit den für die Wasserdichtheit vorgesehenen Schrauben abgedachtet werden. Beachten Sie, dass Sie Probleme in Bezug auf Wasserdichtheit besteht, wenn die Schrauben keine Gummiringeinnen aufweisen oder nicht fest genug befestigt sind. Siehe Seite 16 "Demontage/Montage des Hauptgehäuses vom Gehause" für die Befestigung der Schrauben.

Installation an einem Rohr

Sie mussen sich vor der Installation mit den oben aufgeführten Vorsichtsmaßnahmen vertraut machen und die Bohrlocher abdichten, die für die Installation nicht gebraucht werden.

Für die Installation ihrer Kameraunterseite auf einem Rohr

1. Verlegen Sie nach Anschluss der Netz- und Videokabel, diese nachinnen in die Rohrleitung und schrauben Sie das Außengewinde des Rohres in dem Innengewinde ihrer Kamera fest, um das Hauptgehäuse zu befestigen. (Vergewissern Sie sich hier, dass Sie wegen Wasserdichtheit vor der Montage mit einem Teflonband umwickeln. Passen Sie auf, dass das Verdrahtungskabel nicht im Anschlussbereich eingeklemmt wird.)

1. Justieren Sie den Kamerawinkel bei der Suche auf bessere Sicht.

1) Trennen Sie die Kuppelabdeckung mit dem vorgesehenen L-Schlüssel. (Drehen Sie entgegen dem Uhrzeigersinn, um die Schrauben zu offen.)

2) Stellen Sie die Objektivrichtung ein. Weitere Informationen entnahmen Sie der Seite 17 "Einstellen der Kamerarichtung."

1. Befestigen Sie die Kuppelabdeckung. (Schrauben Sie die Verschraubung aus Gründen der Imprägnierung mithilfe des L-Schlüssels fest.)

Verschieben Sie die Position des Anschlussgummibandes wie unter dargestellt und drehen Sie es für die Montage, um die SAMSUNG Logo-Position zu ändern. (Das Rotationslimit ist 180 Grad.)

Installation der Kameraseite auf einem Rohr

1. Ziehen Sie die Netz- und Videokabel durch das Anschlussbohrloch des Rohrs an der Seite der Kamera
   1) Nehmen Sie die seitliche Abdeckung vom Gehäuse mit einer Münze oder einem Schlitzschraubendreher (-). (Drehen Sie entgegen dem Uhrzeigersinn.)

2) Drücken Sie die Netz- und Videokabel, die aus dem unteren Bohrloch Herausragen in das Gehäuse. Undziehen Sie sie von der seitlichen Abdeckung des Gehäuses hersaus.

1. Befestigen Sie die abgenommene seitliche Abdeckung an dem unteren Bohrloch und drehen Sie sie mithilfe einer Münze oder eines Schlitzschraubendrehers (-) im Uhrzeigersinn. (Achten Sie daraufuf, den O-ring (P22 T2.4) vor der Montage in das Bohrloch einzufahren. Der Ring ist für die Wasserdichtheit erforderlich.)

1. Schrauben Sie nach Anschluss der Netz- und Videokabel das Außengewinde des Rohres fest in das Innengewinde ihrer Kamera, um das Hauptgehäusefest anzubringen. (Vergewissern Sie sich in thisem Fall, dass Sie wegen Wasserdichtheit vor der Montage mit einem Teflonband umwickeln. Passen Sie auf, dass das Verdrahtungskabel nicht im Anschlussbereich eingeklemmt wird.)

1. Stellen Sie die Objektivrichtung ein. Weitere Informationen entnehmen Sie der Seite 17 "Einstellen der Kamerarichtung."
2. Befestigen Sie die Kuppelabdeckung. Weitere Informationen siehe Schritt 3 unter "Für die Installation ihrer Kameraunterseite auf einem Rohr" auf Seite 13.

Installation der Kamera an der Decke

Sie mussen sich vor der Installation mit den oben aufgeführten Vorsichtsmaßnahmen vertraut machen und die Bohrlocher abdachten, die für die Installation nicht gebraucht werden.

Für die Installation ihrer Kameraunterseite auf einem Rohr

1. Befestigen Sie die enthaltene Schablone am Installationsort und stehen Sie ein Bohrloch durch (Durchmesser 5mm Mindesttiefe 35mm ) für die Befestigung ihrer Kamera, um die vorgesehen Kunststoffdübel (HUD 5) ganz einzufahren.
2. Legen Sie sowohl Netz- und Videokabel nach dem Anschluss geordnet hin, um Beschädigungen bei der Installation zu vermeiden.
3. Nehmen Sie die Kuppelabdeckung ab. Weitere Informationen siehe Schritt 2 unter "Für die Installation ihrer Kameraunterseite auf einem Rohr" auf Seite 13.
4. Installieren Sie ihre Kamera. Befestigen Sie die Kamera fest mit den vier ASSY Blechschrauben, wo die O-Ringe eingesetzt sind, nachdem Sie das Bohrloch mit den eingesetzten Kunststoffdübeln auf das Installationsbohrloch der Kamera ausgerichtet haben. (Wenn keine O-Ringe eingesetzt werden, kann ein Wasserleck auftreten.)
5. Stellen Sie die Objektivrichtung der Kamera ein. Weitere Informationen entnehmer Sie der Seite 17 "Einstellen

der Kamerarichtung." Bei Verdrahtung nach Durchbruch eines Bohrlochs am Installationsort

1 Brechen Sie ein Verkabelungsbohrloch in Richtung Rohr durch. (Empfohlene Bohrlochgroße: innerhalb eines Durchmessers von 30 mm)
2 Befestigen Sie die Dichtung an der Unterseite des Gerätes, wie unter dargestellt. Sie müssen das Bohrloch korrekt auf das Bohrloch des Rohres austrichten.

× Wenn das Bohrloch von der Dichtung abweicht, kann ein Wasserleck auftreten.

Dichtung

Demontage/Montage des Hauptgehauses vom Gehäuse

Die Bohrlocher, die nicht gebraucht werden, sollen den Schrauben abgedichtet werden, so dass sie wasserdicht sind. Befolgen Sie nachfolgende Anweisungen, um das Hauptgehause vom Gehäuse abzunehmen:

1. 1. Nehmen Sie zuerst die Kuppelabdeckung ab.
2. Nehmen Sie dann das Hauptgehäuse der Kamera vom Gehäuse ab.

1) Losen Sie beide Schrauben, indem Sie sie entgegen dem Uhrzeigersinn drehen.
2) Nehmen Sie das Hauptgehause der Kamera nach dem Entriegeln ab, indem Sie die linken und rechten Hebel in Pfeilrichtungziehen.

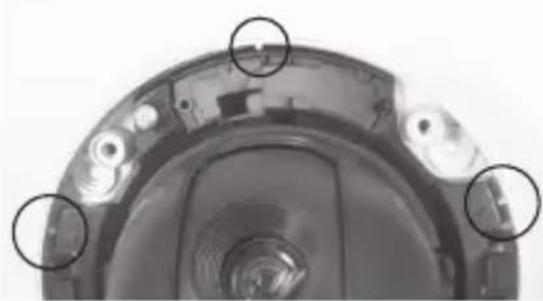

1. Montieren Sie das Hauptgehäuse der Kamera am Gehäuse. (Richten Sie die drei Ausrichtungskerben des Hauptgehäuses auf die Erhebungen des Gehäuses aus und montieren Sie sie.)

1. Befestigen Sie die Kuppelabdeckung mit dem L-Schlüssel. Weitere Informationen siehe Schritt 3 "Für die Installation ihrer Kameraunterseite auf einem Rohr" auf Seite 13.

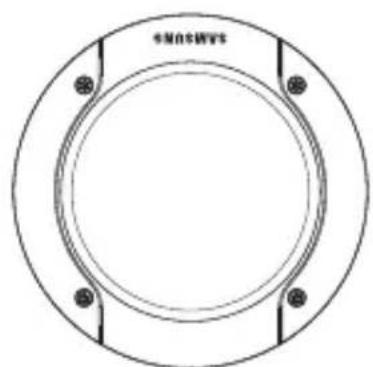

Einstellen der Kamerarichtung

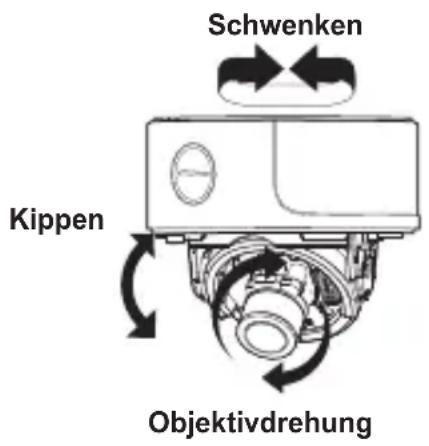

Wenn die Kamera an der Decke befestigt ist, konnen Sie den Kamerabetrachtungswinkel einstellen. Sie konnen ihre Kamera nach links oder rechts drehen (Schwenken) und Sie konnen ihre Kamera nach oben oder unter neigen (Kippen). Schwenken

Beim Schwenken ist das Rotationslimit ihrer Kamera auf 355 Grad (100 Grad im Uhrzeigersinn und 255 Grad entgegen dem Uhrzeigersinn) eingestellt. Die Rotation wird durch den Stopper innerhalb der Kamera gestopt. Lösen Sie für die Schwenkregelung zuerst die beiden Schrauben, die sich an der Unterseite befinden. Drehen Sie dann in die von Ihnen gewünschte Richtung undziehen Sie die Schrauben wieder an, um die Kamera zu befestigen.

Beim Kippen konnen Sie die Neigung Ihrer Kamera von null bis zu 90 Grad ändern. Wenn jedoch der Neigungswinkel unter 17 Grad ist, kann das Bild teilweise ausgeblendet sein. Verwenden Sie die Kipp-Befestigungsschrauben, um die Position nach Einstellung des Kippwinkels zu befestigen.

Verwenden Sie den Zoom- und Fokushebel, um Fokus und Zoom ihrer Kamera einzustellen. Wenn Sie die Kamera an einer schrägen Decke oder Wand installieren, können Sie das Kameraobjektiv drehen, um eine korrekte Bildrichtung zu sehen.

SCC-B539X

Anhang A: Spezifikationen für NTSC-Standard

Objekt Beschreibung
Produkttyp CCTV Farb-Domekamera
Leistungsaufnahme 24V Wechselstrom ± 10% (60Hz ± 0,3 Hz), 12V Gleichstrom +10%-5%
Übertragungsart NTSC-Standard System (525 Zeilen, 60 Felder)
Leistungsaufnahme Ungefähr 1,7W
Bildwandler 1/3 Zoll IT Typ Super-HAD CCD
Pixel	Gesamt: 811(H) x 508(V), 410.000 Pixel Effektiv: 768(H) x 494(V), 380.000 Pixel
Abtastmodus 525 TV-Linien, 2:1 Interlace
Abtastrate	Horizontal: 15,734Hz(INT)/15,750Hz(LL) Vertical: 59,94Hz(INT)/60Hz(LL)
Synchronisationsmodus INT/Line Lock (Einstellen der Phase mit der Taste INC/DEC)
Horizontale Auflösung 540 TV-Linien
Signal-Rauschabstand ca. 50 dB
Min. Lichtstärke des Objeks	F1,2	Sens-up Off	50IRE 0 4/0,04Lux 0,4/0,4Lux	SCC-B5395 (Color/BW) SC-C5394 (Color/BW)
			30IRE 0 24/0,024Lux 0,24/0,24Lux
			15IRE 0 12/0,012Lux 0,12/0,12Lux
		Sens-up x128	50IRE 0 0031/0,00031Lux 0,0031/0,0031Lux
			30IRE 0 0019/0,00019Lux 0,0019/0,0019Lux
			15IRE 0 0009/0,00009Lux 0,0009/0,0009Lux
Ausgangssignal	COMPOSITE Video(1,0 Vp-p, 75ohm, BNC), Test Monitor OUT(1,0 Vp-p, 75ohm, Kabel-baum)
Objektiv	Autoiris (DC) Brennweite: 2,9 ~ 10,0 mm Öffnungsvorhältnis: 1,2
PAN Funktion	Reichweite: 0 bis 355° (100 Grad im Uhrzeigersinn und 255 Grad entgegen dem Uhrzeigersinn)
TILT (Kipp)-Funktion	Reichweite: 0 bis 90°
Regelungen	Line-Lock (LL) Sens-up; Low-Speed-Shutter(LSS) Horizontale Spiegelung (H-REV) Vertikale Spiegelung (V-REV) Gegenlicht-Kompensation (BLC) Flackerfrei (FL) Umschalten zwischen Farb- und Schwarz-/Weißmodi (D/N) Automatischer Weißabgleich (AWB) Digitale Rauschminderung (DNR) Dynamische CCD Fehlerkompassion
Betriebstemperatur	-10°C bis +50°C
Betriebsfeuchtagkeit bis zu	90%
Größe	150(Ø) x 121(H) mm
Gewicht	SCC-B539X: 1,1kg

Anhang B: Spezifikationen für PAL-Standard

Objekt Beschreibung
Produkttyp CCTV Farb-Domekamera
Leistungsaufnahme 24V Wechselstrom ± 10% (50Hz ± 0,3 Hz), 12V Gleichstrom +10%-5%
Übertragungsart PAL-Standard System (625 Zeilen, 50 Felder)
Leistungsaufnahme Ungelähr 1,7W
Bildwandler 1/3 Zoll IT Typ Super-HAD CCD
Pixel	Gesamt: 795(H) x 596(V), 470.000 PixelEffectiv: 752(H) x 582(V), 440.000 Pixel
Abtastmodus 625 TV-Linien, 2:1 Interlace
Abtastrate	Horizontal: 15,625Hz(INT)/15,625Hz(LL)Vertical: 50Hz(INT)/50Hz(LL)
Synchronisationsmodus INT/Line Lock (Einstellen der Phase mit der Taste INC/DEC)
Horizontale Auflösung 540 TV-Linien
Signal-Rauschabstand ca. 50 dB
Min. Lichtstärke des Objeks	F1,2	Sens-up Off	50IRE 0	SCC-B5395 (Color/BW) SCC-B5394 (Color/BW)
			30IRE 0	4/0,04Lux 0,4/0,4Lux
			15IRE 0	12/0,012Lux
		Sens-up x128	50IRE 0	0031/0,00031Lux
			30IRE 0	0019/0,00019Lux
			15IRE 0	0009/0,00009Lux
Ausgangssignal	COMPOSITE Video(1,0 Vp-p, 75ohm, BNC), Test Monitor OUT(1,0 Vp-p, 75ohm, Kabel-baum)
Objektiv	Autoiris (DC)Brennweite: 2,9 ~ 10,0 mmÖffnungsvorhältnis: 1,2
PAN Funktion	Reichweite: 0 bis 355° (100 Grad im Uhrzeigersinn und 255 Grad entgegen dem Uhrzeigersinn)
TILT (Kipp)-Funktion	Reichweite: 0 bis 90°
Regelungen	Line-Lock (LL)Sens-up; Low-Speed-Shutter(LSS)Horizontaläte Spiegelung (H-REV)Vertikale Spiegelung (V-REV)Gegenlicht-Kompensation (BLC)Flackerfrei (FL)Umschalten zwischen Farb- und Schwarz-/Weißmodi (D/N)Automatischer Weißabgleich (AWB)Digitale Rauschminderung (DNR)Dynamische CCD Fehlerkompassion
Betriebstemperatur	-10°C bis +50°C
Betriebsfeuchtagitigkeit bis zu 90%
Größe	150(Ø) x 121(H) mm
Gewicht	SCC-B539X: 1,1kg

Korrekte Entsorgung von Altgeräten

(Elektroschrott)

(In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie these geseritäitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Handler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt darf nicht zusammen mit anderen Gewerbebemüll entsorgt werden.

SAMSUNG

SAMSUNG
