LOC5H40X2 - Elektrischer Ofen ELECTROLUX - Kostenlose Bedienungsanleitung

Produkttyp	Einbauelektrobackofen
Marke	Electrolux
Modell	LOC5H40X2
Abmessungen (H x B x T)	589 x 595 x 569 mm (vorne); 571 x 559 x 569 mm (hinten)
Einbautiefe	548 mm
Gewicht	28.8 kg
Energieeffizienzklasse	A
Nutzvolumen	72 L
Energieverbrauch (konventionell)	0.93 kWh/cycle
Energieverbrauch (Umluft)	0.81 kWh/cycle
Stromversorgung	230 V / 50 Hz (Schätzung, siehe Typenschild)
Anzahl der Ebenen	5
Betriebsarten	Heißluft, Heißluft + Dampf, Feuchte Heißluft, Ober-/Unterhitze, Turbo-Braten, Infrarotgrill, Pizzafunktion, Unterhitze, Beleuchtung
Dampfgaren	Ja, mit Wassertank 900 ml und Dampffunktion (130-230 °C)
Reinigung	Aqua Clean (Dampfreinigung)
Innenbeleuchtung	Halogenlampe (25 W, max. 300 °C)
Sicherheit	Sicherheitsthermostat, Kühlgebläse, Tastensperre (nicht näher bezeichnet), Kindersicherung (nicht näher bezeichnet)
Mitgeliefertes Zubehör	Metallrost, Backblech, Bratschale, Ablaufschlauch
Reparierbarkeitsindex	Nicht angegeben (Schätzung: 7/10)

Häufig gestellte Fragen - LOC5H40X2 ELECTROLUX

Wie stelle ich die Uhrzeit am Ofen ein?

Drücken Sie die + oder - Taste, um die Uhrzeit einzustellen. Das Symbol Uhr blinkt. Nach 5 Sekunden bleibt die Uhrzeit stehen.

Wie verwende ich die Dampfgaren-Funktion?

Öffnen Sie die Abdeckung des Wassertanks, füllen Sie Wasser ein, bis die Anzeige Behälter voll leuchtet. Wählen Sie die Funktion Heißluft + Dampf und stellen Sie die Temperatur zwischen 130 °C und 230 °C ein. Der Dampf wird für etwa 55–60 Minuten erzeugt.

Warum zeigt das Display '12.00' an?

Das bedeutet, dass es einen Stromausfall gab. Stellen Sie einfach die Uhrzeit erneut ein, indem Sie die + oder - Taste drücken.

Wie reinige ich den Ofen mit Aqua Clean?

Gießen Sie 300 ml Wasser in die Wanne des Garraums. Wählen Sie die Funktion Aqua Clean (oder Ober-/Unterhitze bei 90°C). Lassen Sie es 30 Minuten einwirken und wischen Sie dann das Innere mit einem weichen Tuch ab.

Wie ersetze ich die Ofenlampe?

Schalten Sie den Ofen aus und ziehen Sie den Netzstecker. Drehen Sie den Glasdiffusor, um ihn zu entfernen. Ersetzen Sie die Lampe durch eine Halogenlampe mit einer Temperaturbeständigkeit von 300 °C. Setzen Sie den Diffusor wieder ein.

Was tun, wenn sich Wasser im Garraum ansammelt?

Überprüfen Sie, ob der Wassertank nicht überfüllt ist. Wenn Wasser austritt, wenden Sie sich an den autorisierten Kundendienst.

Wie reinige ich den Wassertank?

Gießen Sie 850 ml Wasser und 5 Teelöffel Zitronensäure in den Wassertank. Lassen Sie es 60 Minuten einwirken, starten Sie dann einen Dampfzyklus bei 230 °C für 25 Minuten, dann bei 130–230 °C für 10 Minuten. Spülen Sie anschließend.

Welches Zubehör wird mit dem Ofen mitgeliefert?

Der Ofen wird mit einem Metallrost, einem Backblech, einer Bratschale und einem Ablaufschlauch geliefert. Das Dampfgaren-Set (Glasschale, Deckel, Injektor) wird separat verkauft.

Wie kann ich mit diesem Ofen Energie sparen?

Verwenden Sie die Funktion Feuchte Heißluft, die den Verbrauch reduziert. Vermeiden Sie unnötiges Vorheizen und öffnen Sie die Tür so selten wie möglich. Nutzen Sie die Restwärme, indem Sie den Ofen einige Minuten vor Ende ausschalten.

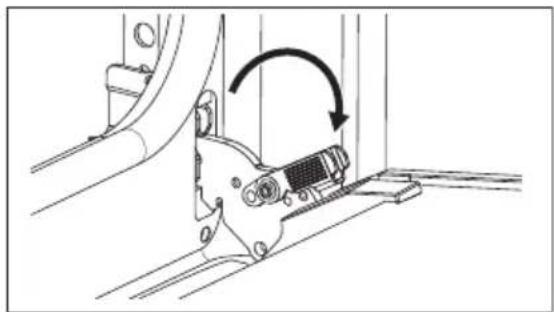

Wie baue ich die Tür zur Reinigung aus?

Öffnen Sie die Tür vollständig, heben Sie die Riegel der Scharniere an. Schließen Sie die Tür halb, heben Sie sie dann an, um sie zu entfernen. Entfernen Sie die obere Verkleidung und nehmen Sie die innere Glasscheibe heraus. Reinigen Sie mit Seifenwasser und setzen Sie alles wieder zusammen.

BEDIENUNGSANLEITUNG LOC5H40X2 ELECTROLUX

DE Benutzerinformation | Dampfgarer 52

11. CONSEILS ET ASTUCES

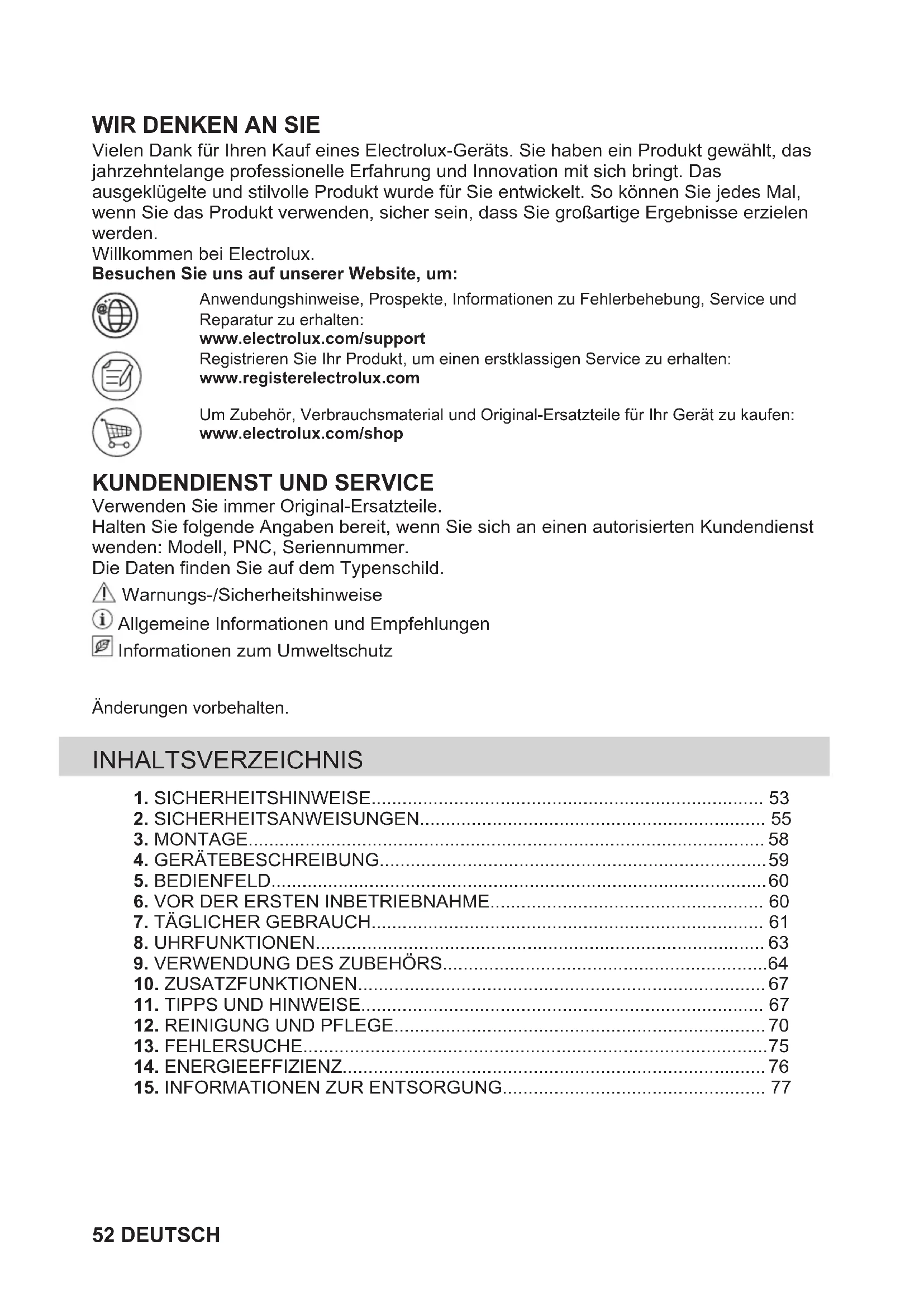

Vielen Dank für Ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklügelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jedes Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

www.electrolux.com/support

Registrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten:

www.registerelectrolux.com

Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.electrolux.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer.

Die Daten finden Sie auf dem Typenschild.

Warnungs-/Sicherheitshinweise

Allgemeine Informationen und Empfehlungen

Informationen zum Umweltschutz

Änderungen vorbehalten.

INHALTSVERZEICHNIS

1. SICHERHEITSHINWEISE.... 53

2. SICHERHEITSANWEISUNGEN.... 55

3. MONTAGE....58

4. GERÄTEBESCHREIBUNG....59

5. BEDIENFELD....60

6. VOR DER ERSTEN INBETRIEBNAHME.... 60

7. TÄGLICHER GEBRAUCH....61

8. UHRFUNKTIONEN....63

9. VERWENDUNG DES ZUBEHÖRS....64

10. ZUSATZFUNKTIONEN....67

11. TIPPS UND HINWEISE....67

12. REINIGUNG UND PFLEGE....70

13. FEHLERSUCHE....75

14. ENERGIEEFFIZIENZ....76

15. INFORMATIONEN ZUR ENTSORGUNG 77

1. SICHERHEITSHINWEISE

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung zum Nachschlagen an einem sicheren und zugänglichen Ort auf.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

- Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung/mangelndem Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von dieser Person Anweisungen erhalten haben, wie das Gerät sicher zu bedienen ist und welche Gefahren bei nicht ordnungsgemäßer Bedienung bestehen. Kinder unter 8 Jahren und Personen mit schweren Behinderungen oder Mehrfachbehinderung sollten vom Gerät ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät.

- Halten Sie sämtliches Verpackungsmaterial von Kindern fern und entsorgen Sie es ordnungsgemäß.

- WARNUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Halten Sie Kinder und Haustiere von dem Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist.

- Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

- Kinder dürfen keine Reinigung und Wartung des Geräts ohne Beaufsichtigung durchführen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist nur zum Kochen bestimmt.
• Dieses Gerät ist für den Hausgebrauch in einem Einfamilienhaus in Innenräumen bestimmt.
• Dieses Gerät darf in Büros, Hotelzimmern, Gästezimmern in Pensionen, Bauernhöfen und anderen ähnlichen Unterkünften verwendet werden, wenn diese Nutzung das (durchschnittliche) Nutzungsniveau im Haushalt nicht überschreitet.
  • Die Montage des Geräts und der Austausch des Kabels muss von einer Fachkraft vorgenommen werden.
• Verwenden Sie das Gerät nicht, bevor es in den Einbauschrank gesetzt wird.
• Vor Wartungsarbeiten ist das Gerät von der elektrischen Stromversorgung zu trennen.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.
• WARNUNG: Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden.
• ACHTUNG: Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Es ist darauf zu achten, die Heizelemente oder die Oberfläche des Garraums nicht zu berühren.
• Verwenden Sie stets Topfhandschuhe, um Zubehör oder Geschirr herauszunehmen oder zu verstauen.

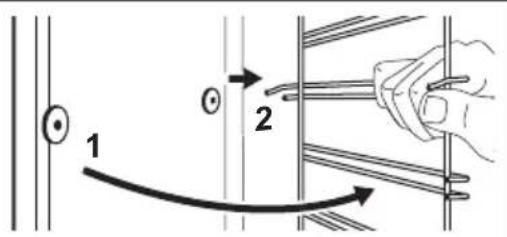

• Ziehen Sie die Einhängegitter zuerst vorne und dann hinten von den Seitenwänden weg. Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahlreiniger.
• Benutzen Sie zum Reinigen der Glastür keine scharfen Scheuermittel oder Metallschwämmchen; sie könnten die

Glasfläche verkratzen und zum Zersplittern der Scheibe führen.

2. SICHERHEITSANWEISUNGEN

2.1 Montage

WARNUNG!

Die Montage des Geräts darf nur von einer qualifizierten Fachkraft durchgeführt werden.

• Entfernen Sie das gesamte Verpackungsmaterial.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
  • Ziehen Sie das Gerät nicht am Griff.
• Montieren Sie das Gerät an einem sicheren und geeigneten Ort, der den Montageanforderungen entspricht.
  • Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Überprüfen Sie vor der Montage des Gerätes, ob sich die Gerätetür ungehindert öffnen lässt.
• Das Gerät ist mit einem elektrischen Kühlsystem ausgestattet. Es muss mit der elektrischen Stromversorgung betrieben werden.

Mindesthöhe des Einbau-möbels (Mindesthöhe des Schranks unter der Arbeits-platte)	580 (600) mm
Schrankbreite 560 mm
Schranktiefe 550 (550) mm
Höhe der Gerätevorderseite	589 mm
Höhe der Geräterückseite 571 mm
Breite der Gerätevorderseite	595 mm
Breite der Geräterückseite 559 mm

Gerätetiefe 569 mm

Geräteeinbautiefe 548 mm

Tiefe bei geöffneter Tür 1022 mm

Mindestgröße der Belüftungsöffnung. Öffnung auf der Rückseite unten 560x20 mm

Länge des Netzanschluss- kabels. Das Kabel befindet sich in der rechten Ecke auf der Rückseite 1500 mm

Befestigungsschrauben 4x25 mm

2.2 Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
  • Das Gerät muss geerdet sein.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Schließen Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, lassen Sie diese Arbeit durch unseren autorisierten Kundendienst durchführen.
• Achten Sie darauf, dass das Netzkabel die Gerätetür oder die Nische unter dem Gerät nicht berührt oder in ihre Nähe gelangt, insbesondere wenn das Gerät eingeschaltet oder die Tür heiß ist.
• Alle Teile, die gegen direktes Berühren schützen, sowie die isolierten Teile

müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Verwenden Sie nur geeignete Trenneinrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.
  • Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Das Gerät wird mit einem Netzstecker und Netzkabel geliefert.

Einsetzbare Kabeltypen für Einbau oder Austausch in Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Für den Kabelabschnitt siehe die Gesamtleistung auf dem Typenschild. Du kannst auch die Tabelle heranziehen:

Gesamtleistung (W) Kabelquerschnitt (mm²)

maximal 1380 3x0.75

maximal 2300 3x1

maximal 3680 3x1.5

Das Erdungskabel (grün/gelbes Kabel) muss 2 cm länger sein als das braune Phasen- und das blaue Neutralkabel.

2.3 Gebrauch

WARNUNG!

Verletzungs-, Verbrennungs-, Stromschlag- oder Explosionsgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Vergewissern Sie sich, dass die Lüftungsöffnungen nicht blockiert sind.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Schalten Sie das Gerät nach jedem Gebrauch aus.
• Gehen Sie beim Öffnen der Tür vorsichtig vor, wenn das Gerät in Betrieb ist. Es kann heiße Luft freigesetzt werden.
• Benutzen Sie das Gerät nicht mit nassen Händen oder wenn es mit Wasser Kontakt hat.
• Üben Sie keinen Druck auf die offene Tür aus.
• Verwenden Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Öffnen Sie die Gerätetür vorsichtig. Die Verwendung von Zutaten mit Alkohol kann eine Mischung aus Alkohol und Luft verursachen.
• Lassen Sie beim Öffnen der Tür keine Funken oder offenen Flammen mit dem Gerät in Kontakt kommen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

WARNUNG!

Risiko von Schäden am Gerät.

• Um Beschädigungen und Verfärbungen der Emailbeschichtung zu vermeiden:
• Stellen Sie feuerfestes Geschirr oder andere Gegenstände nicht direkt auf den Boden des Geräts.
  – Legen Sie keine Alufolie direkt auf den Boden des Garraums.
  – Füllen Sie kein Wasser direkt in das heiße Gerät.
  – Lassen Sie nach Abschluss des Garvorgangs kein feuchtes Geschirr oder feuchte Speisen im Gerät stehen.

– Gehen Sie beim Herausnehmen oder Einsetzen des Zubehörs sorgfältig vor.

• Verfärbungen der Emaille- oder Edelstahlbeschichtung haben keine Auswirkung auf die Leistung des Geräts.
• Verwenden Sie eine tiefe Pfanne für feuchte Kuchen. Fruchtsäfte verursachen Flecken, die dauerhaft sein können.
• Kochen Sie immer bei geschlossener Gerätetür.
• Ist das Gerät hinter einer Möbelfront (wie etwa einer Tür) installiert, achten Sie darauf, dass die Tür während des Gerätebetriebs nicht geschlossen wird. Hinter einer geschlossenen Möbelfront können sich Hitze und Feuchtigkeit ansammeln und das Gerät, das Gehäuse oder den Boden beschädigen. Schließen Sie die Möbelfront nicht, bevor das Gerät nach dem Gebrauch völlig abgekühlt ist.

2.4 Reinigung und Pflege

WARNUNG!

Verletzungs-, Brandgefahr sowie Risiko von Schäden am Gerät.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.
• Vergewissern Sie sich, dass das Gerät abgekühlt ist. Es besteht die Gefahr, dass die Glasscheiben brechen.
• Ersetzen Sie die Türglasscheiben umgehend, wenn sie beschädigt sind. Wenden Sie sich an einen autorisierten Kundendienst.
• Gehen Sie beim Aushängen der Tür vorsichtig vor. Die Tür ist schwer!
• Reinigen Sie das Gerät regelmäßig, um eine Verschlechterung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
• Falls Sie ein Backofenspray verwenden, befolgen Sie die Sicherheitsanweisungen auf seiner Verpackung.

2.5 Dampfgaren

WARNUNG!

Verbrennungsgefahr sowie Risiko von Schäden am Gerät.

- Freigesetzter Dampf kann Verbrennungen verursachen:

• Öffnen Sie während des Dampfgarens nicht die Gerätetür.
• Öffnen Sie die Gerätetür vorsichtig nach dem Dampfgaren.

2.6 Innenbeleuchtung

WARNUNG!

Stromschlaggefahr.

• Bezüglich der Lampe(n) in diesem Gerät und separat verkaufter Ersatzlampen: Diese Lampen müssen extremen physikalischen Bedingungen in Haushaltsgeräten standhalten, wie z.B. Temperatur, Vibration, Feuchtigkeit, oder sollen Informationen über den Betriebszustand des Gerätes anzeigen. Sie sind nicht für den Einsatz in anderen Geräten vorgesehen und nicht für die Raumbeleuchtung geeignet.
• Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.
• Verwenden Sie nur Lampen mit der gleichen Leistung.

2.7 Wartung

• Wenden Sie sich zur Reparatur des Geräts an den autorisierten Kundendienst.
• Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

2.8 Entsorgung

WARNUNG!

Verletzungs- und Erstickungsgefahr.

• Informationen zur Entsorgung des Geräts erhalten Sie von Ihrer Gemeindeverwaltung.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Geräts ab, und entsorgen Sie es.

- Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder, oder Haustiere im Gerät einschließen.

3. MONTAGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

3.1 Montage

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Befestigung des Ofens am Möbel

4. GERÄTEBESCHREIBUNG

4.1 Gesamtansicht

4 63 5 72 8 9 10 11 12 13 14 15 16 17 2 3 4 5

4.2 Zubehör

• Kombirost
Für Kochgeschirr, Kuchenformen, Braten.
- Backblech
Für Kuchen und Plätzchen.

1 Bedienfeld
2 Einstellknopf für die Ofenfunktionen
3 Betriebskontrolllampe / -symbol
4 Anzeige
5 Einstellknopf (für die Temperatur)
6 Temperaturanzeige / -symbol
7 Wassertank-Füllstandsanzeige
8 Wassertank
9 Heizelement
10 Lampe
11 Ventilator
12 Garraumvertiefung- Behälter für die Aqua-Reinigungsfunktion
13 Einschubschienen, herausnehmbar
14 Ablaufschlauch
15 Wasserauslassventil
16 Einschubebenen
17 Dampfeinlass

- Brat- und Fettpfanne Zum Backen und Braten oder als Pfanne zum Aufsammeln von Fett.

5. BEDIENFELD

5.1 Versenkbare Knöpfe

Drücken Sie zum Benutzen des Geräts den Knopf. Der Knopf kommt dann heraus.

5.2 Sensorfelder/Tasten

—	Einstellen der Zeit.
💡	Einstellen einer Uhrfunktion.
+	Einstellen der Zeit.

5.3 Display

A B 88:08 1→1

A. Uhrfunktionen
B. Timer

6. VOR DER ERSTEN INBETRIEBNAHME

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

6.1 Vor der ersten Inbetriebnahme

Der Backofen kann während des Aufheizens Geruch und Rauch verströmen. Stellen Sie sicher, dass der Raum belüftet ist.

Schritt 1 Schritt 2

Schritt 3

Stellen Sie die Uhrzeit ein. Reinigen Sie den Backofen. Heizen Sie den leeren Backofen vor.

1. , - zum Einstellen der Zeit drücken. Nach etwa 5 Sek. hört die Anzeige auf zu blinken und das Display zeigt die Zeit an.

2. Entfernen Sie alle Zubehörteile und die herausnehmbaren Einhängegitter aus dem Backofen.

3. Reinigen Sie das Gerät und das Zubehör nur mit einem Mikrofasertuch, warmem Wasser und einem milden Reinigungsmittel.

4. Stellen Sie die Höchsttemperatur für folgende Funktion ein:

Zeit: 1 Std.

1. Stellen Sie die Höchsttemperatur für folgende Funktion ein:

Zeit: 15 Min.

1. Stellen Sie die Höchsttemperatur für folgende Funktion ein:

Zeit: 15 Min.

Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist. Setzen Sie die Zubehörteile und die herausnehmbaren Einhängegitter in den Backofen ein.

7. TÄGLICHER GEBRAUCH

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

7.1 Einstellung: Ofenfunktion

Schritt 1 Drehen Sie den Backofen-Einstellknopf auf eine Ofenfunktion.

Schritt 2 Drehen Sie den Wahlknopf, um die Temperatur auszuwählen.

Schritt 3 Drehen Sie nach Beendigung des Garvorgangs die Knöpfe in die Aus-Position, um den Backofen auszuschalten.

7.2 Dampfgaren

Verwenden Sie nur Wasser. Verwenden Sie kein gefiltertes (entmineralisiertes) oder destilliertes Wasser. Es dürfen keine anderen Flüssigkeiten außer Wasser verwendet werden. Füllen Sie keine brennbaren oder alkoholischen Flüssigkeiten in den Wassertank.

1. Stellen Sie die Funktion
2. Drücken Sie auf den Deckel des Wassertanks, um ihn zu öffnen.
3. Füllen Sie Wasser in den Wassertank, bis die Anzeige Wassertank voll aufleuchtet.

Die maximale Kapazität des Wassertanks beträgt 900 ml. Diese Menge reicht für ca. 55 - 60 Minuten Dampfgaren.

1. Schieben Sie den Wassertank in seine ursprüngliche Position.
2. Stellen Sie die Gartemperatur zwischen 130 °C und 230 °C ein. Beim Dampfgaren erzielen Sie gute Ergebnisse mit diesem Temperaturbereich.
3. Leeren Sie den Wassertank nach dem Dampfgaren.

Warten Sie nach jedem Gebrauch der Dampfgarfunktion mindestens 60 Minuten, damit ein Auslaufen von heißem Wasser aus dem Wasserauslassventil vermieden wird.

VORSICHT!

Das Gerät ist heiß. Es besteht Verbrennungsgefahr. Seien Sie beim Entleeren des Wassertanks vorsichtig.

7.3 Wassertank-Füllstandsanzeige

Der Tank ist voll.

Der Tank ist leer. Fül- len Sie den Tank auf.

Wenn Sie zu viel Wasser in den Tank füllen, leitet der Sicherheitsauslass das

überschüssige Wasser in den Boden des Garraums. Saugen Sie das Wasser mit einem Schwamm auf.

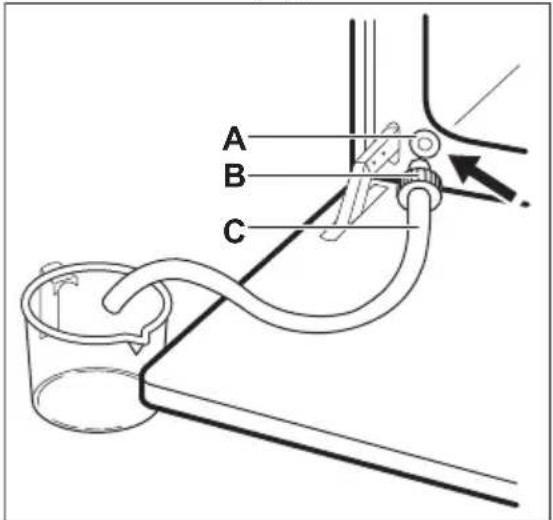

7.4 Entleeren des Wasserbehälters

VORSICHT!

Vergewissern Sie sich, dass der Ofen abgekühlt ist, bevor Sie den Wasserbehälter entleeren.

1. Halten Sie den Ablaufschlauch (C) bereit, der in dem Beutel mit der Gebrauchsanleitung enthalten ist. Schließen Sie das Verbindungsstück (B) an ein Ende des Ablaufschlauchs an.
2. Legen Sie das andere Ende des Ablaufschlauchs (C) in einen Behälter. Der Behälter sollte tiefer als das Auslassventil (A) positioniert sein.

A B C

1. Öffnen Sie die Backofentür und stecken Sie das Verbindungsstück (B) in das Auslassventil (A).

2. Drücken Sie wiederholt auf das Verbindungsstück, um den Wasserbehälter zu entleeren. Wenn die Anzeige Wasserbehälter leer leuchtet, kann sich noch Wasser im Behälter befinden. Warten Sie, bis kein Wasser mehr aus dem Wasserauslassventil austritt.

3. Sobald kein Wasser mehr austritt, trennen Sie das Verbindungsstück vom Ventil.

Verwenden Sie das abgelassene Wasser nicht zum erneuten Befüllen des Wasserbehälters.

7.5 Ofenfunktionen

Ofenfunktion Gerät

[A206Y]Aus-Position		Der Backofen ist ausgeschaltet.
Backofenbeleuchtung		Zum Einschalten der Lampe.
Heißluft mit Dampf		Zum Dampfgaren von Speisen. Verwenden Sie diese Funktion, um die Gardauer zu verkürzen und die Vitamine und Nährstoffe der Lebensmittel zu erhalten. Wählen Sie die Funktion und stellen Sie eine Temperatur von 130 °C bis 230 °C ein.
Feuchte Umluft		Diese Funktion ist entwickelt worden, um während des Kochvorgangs Energie zu sparen. Wenn Sie diese Funktion nutzen, kann die Temperatur im Garraum von der eingestellten Temperatur abweichen. Die Wärmeleistung kann geringer sein. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Täglicher Gebrauch“: Feuchte Umluft.
[DBHY]Unterhitze		Zum Backen von Kuchen mit knusprigen Böden und zum Einkochen von Lebensmitteln.
[KOCZ]Heißluft		Zum Backen auf bis zu drei Einschubebenen gleichzeitig und zum Dörren von Lebensmitteln. Verwenden Sie eine um 20 - 40 °C niedrigere Backofentemperatur als bei Ober- / Unterhitze.
Heißluftgrillen		Zum Braten großer Fleischstücke oder von Geflügel mit Knochen auf einer Ebene. Gratinieren und Überbacken.

Ofenfunktion Gerät

Schnelles Grillen

Zum Grillen dünner Lebensmittel in größeren Mengen und zum Toasten von Brot.

Pizzastufe

Zum Backen von Pizza. Für ein intensives Überbacken und einen knusprigen Boden.

Ober- / Unterhit- ze / Aqua Reinigung

Backen und Braten von Speisen auf einer Einschubebene. Weitere Informationen zu folgenden Themen finden Sie im Kapitel „Pflege und Reinigung“: Aqua-Reinigung.

7.6 Hinweise zum:Feuchte Umluft

Diese Funktion wurde zur Einhaltung der Energieeffizienzklassen- und

Umweltdesignanforderungen (gemäß EU 65/2014 und EU 66/2014) verwendet. Tests gemäß:IEC/EN 60350-1.

Die Backofentür sollte während des Garvorgangs geschlossen bleiben, damit die Funktion nicht unterbrochen wird. So wird gewährleistet, dass der Backofen mit der höchsten Energieeffizienz arbeitet.

Kochanweisungen finden Sie im Kapitel „Tipps und Hinweise“, Feuchte Umluft. Allgemeine Empfehlungen zum Energiesparen finden Sie im Kapitel „Energieeffizienz“, Energiesparen.

8. UHRFUNKTIONEN

8.1 Uhrfunktionen

Uhrfunktion Anwendung

Uhrzeit	Zum Einstellen, Ändern oder Abfragen der Uhrzeit.
|→|Dauer	Einstellen der Einschaltdauer für den Backofen.
Kurzzeit-Wecker	Zum Einstellen eines Countdowns. Diese Funktion wirkt sich nicht auf den Betrieb des Backofens aus. Sie können diese Funktion jederzeit und auch bei ausgeschaltetem Backofen einstellen.

8.2 Einstellung: Uhrfunktionen

Einstellung: Uhrzeit

blinkt, wenn Sie den Backofen an die Stromversorgung anschließen, nach einem Stromausfall und wenn der Timer nicht eingestellt ist.

+,- zum Einstellen der Zeit drücken. Nach etwa 5 Sek. hört die Anzeige auf zu blinken, und das Display zeigt die Zeit an.

Änderung: Uhrzeit
Schritt 1	⚠️ – wiederholt drücken, um die Tageszeit zu ändern. ⏻ beginnt zu blinken.
Schritt 2	+, — zum Einstellen der Zeit drücken.Nach etwa 5 Sek. hört die Anzeige auf zu blinken, und das Display zeigt die Zeit an.
Einstellung: Dauer
Schritt 1 Stellen Sie eine Ofenfunktion und die Temperatur ein.
Schritt 2	⚠️ – wiederholt drücken. |→| beginnt zu blinken.
Schritt 3	+, — zum Einstellen der Dauer drücken.Im Display wird Folgendes angezeigt: |→| |→| – blinkt, wenn die eingestellte Zeit abgelaufen ist. Der Signalton ertönt, und der Backofen wird ausgeschaltet.
Schritt 4 Drücken Sie eine beliebige Taste, um das Signal abzustellen.
Schritt 5 Drehen Sie den Knopf in die Aus-Position.
Einstellung: Kurzzeit-Wecker
Schritt 1	⚠️ – wiederholt drücken. ⏻ beginnt zu blinken.
Schritt 2	+, — zum Einstellen der Zeit drücken.Die Funktion startet automatisch nach 5 Sekunden.Nach Ablauf der eingestellten Zeit ertönt der Signalton.
Schritt 3 Drücken Sie eine beliebige Taste, um das Signal abzustellen.
Schritt 4 Drehen Sie den Knopf in die Aus-Position.
Abbrechen: Uhrfunktionen
Schritt 1	⚠️ – wiederholt drücken, bis das Symbol der Uhrfunktion zu blinken anfängt.
Schritt 2	Drücken und halten Sie: —Die Uhrfunktion wird nach einigen Sekunden ausgeschaltet.

9. VERWENDUNG DES ZUBEHÖRS

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

9.1 Einsetzen des Zubehörs

Die kleine Einkerbung auf der Oberseite erhöht die Sicherheit. Die Vertiefungen sind

auch Kippsicherungen. Durch den umlaufend erhöhten Rand des Rosts ist das Kochgeschirr gegen Abrutschen vom Rost gesichert.

Kombirost:

Schieben Sie den Rost zwischen die Führungsschienen der Einhängegitter mit den Füßen nach unten zeigend.

Backblech / Auflaufpfanne:

Schieben Sie das Backblech zwischen die Führungsstäbe der Einhängegitter.

9.2 Zubehör für das Dampfgaren

Die Zubehörteile für das Dampfgaren sind nicht im Lieferumfang des Backofens enthalten. Wenden Sie sich bitte für weitere Informationen an Ihren Händler vor Ort.

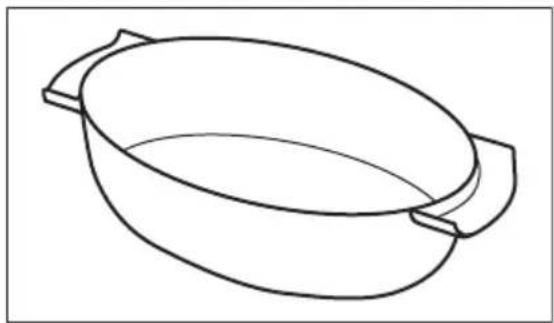

Die Nahrungsmittelauflaufform für Dampfgarfunktionen

Die Nahrungsmittelauflaufform besteht aus einer Glasschale (A), einem Deckel (B), einem Dampfstrahlrohr (C), einer Dampfstrahldüse (D) und einem Stahlgrill (E).

Glasschüssel (A) Deckel (B)

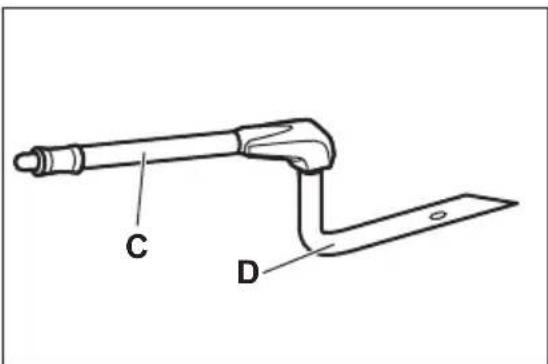

Dampfstrahldüse, Dampfstrahlrohr und Stahlgitter.

Das Dampfstrahlrohr (C) ist für das Dampfgaren vorgesehen, die Dampfstrahldüse (D) für direktes Dampfgaren.

C D

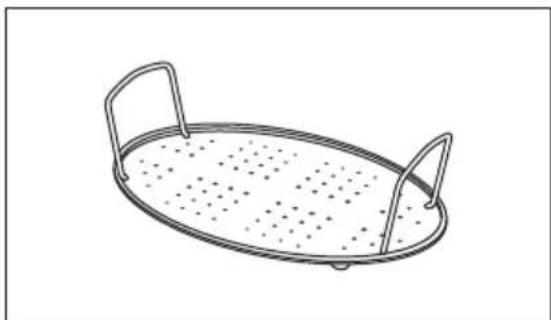

Stahlgrill (E)

• Stellen Sie die heiße Auflaufform nicht auf kalte oder nasse Oberflächen.
• Geben Sie keine kalten Flüssigkeiten in die Auflaufform, wenn sie heiß ist.
• Verwenden Sie die Auflaufform nicht auf einer heißen Kochfläche.
• Reinigen Sie die Auflaufform nicht mit Scheuermitteln, Scheuerschwämmchen und Scheuerpulvern.

9.3 Dampfgaren in einer Nahrungsmittelauflaufform

Schritt 1

Geben Sie die Auflaufform auf den Stahlrost und decken Sie sie mit dem Deckel ab. Setzen Sie das Dampfstrahlrohr in die Öffnung im Deckel. Setzen Sie die Auflaufform in die zweite Einschubebene von unten ein.

Schritt 2 Schließen Sie das Dampfstrahlrohr an den Dampfeinlass an.

Schritt 3 Stellen Sie den Backofen für die Dampfgarfunktion ein.

9.4 Direktdampfgaren

Setzen Sie die Auflaufform auf den Stahlrost. Geben Sie etwas Wasser hinzu. Verwenden Sie den Deckel nicht.

WARNUNG!

Die Dampfstrahldüse kann beim Betrieb des Backofens heiß sein. Tragen Sie stets Ofenhandschuhe. Entfernen Sie die Dampfstrahldüse aus dem Backofen, wenn Sie keine Dampffunktion verwenden.

Schritt 1 Dampfstrahldüse mit Dampfstrahlrohr verbinden. Verbinden Sie das Dampfstrahlrohr mit dem Dampfeinlass.

Setzen Sie die Auflaufform in die erste oder zweite Einschubebene von unten ein. Schritt 2 Vergewissern Sie sich, dass das Dampfstrahlrohr nicht verstopft ist. Halten Sie die Dampfstrahldüse vom Heizelement fern.

Schritt 3 Stellen Sie den Backofen für die Dampfgarfunktion ein.

Wenn Sie Speisen wie Hähnchen, Ente, Pute oder große Fische garen, stecken Sie die Dampfstrahldüse in die Speise.

10. ZUSATZFUNKTIONEN

10.1 Kühlgebläse

Wenn das Gerät in Betrieb ist, schaltet sich das Kühlgebläse automatisch ein, um die Oberflächen des Geräts kühl zu halten. Nach dem Abschalten des Geräts kann das Kühlgebläse weiterlaufen, bis das Gerät abgekühlt ist.

10.2 Sicherheitsthermostat

Ein unsachgemäßer Gebrauch des Ofens oder defekte Bestandteile können zu einer

gefährlichen Überhitzung führen. Um dies zu verhindern, ist der Backofen mit einem Sicherheitsthermostat ausgestattet, der die Stromzufuhr unterbrechen kann. Die Wiedereinschaltung des Backofens erfolgt automatisch bei Temperaturabfall.

11. TIPPS UND HINWEISE

Siehe Kapitel Sicherheitshinweise.

11.1 Garempfehlungen

Der Backofen hat fünf Einschubebenen.

Die Ebenen werden vom Boden des Backofens aus gezählt.

Ihr Backofen backt oder brät möglicherweise anders als der Backofen, den Sie zuvor hatten.

Kuchen backen

Öffnen Sie die Backofentür nicht, bevor 3/4 der eingestellten Garzeit abgelaufen ist.

Wenn Sie zwei Backbleche gleichzeitig verwenden, lassen Sie eine Zwischenebene frei.

Garen von Fleisch und Fisch

Verwenden Sie für sehr fetthaltige Speisen eine tiefe Pfanne, um den Backofen vor Flecken zu schützen, die dauerhaft sein können.

Lassen Sie das Fleisch vor dem Tranchieren ca. 15 Minuten ruhen, damit der Bratensaft nicht austritt.

Um während des Bratens zu viel Rauch im Backofen zu vermeiden, geben Sie etwas Wasser in die tiefe Pfanne. Um die Rauchkondensation zu verhindern, fügen Sie jedes Mal nach dem Austrocknen Wasser hinzu.

Garzeitdauer

Die Kochzeiten hängen von der Lebensmittelart, ihrer Konsistenz und ihrem Volumen ab.

Überwachen Sie zunächst die Leistung, wenn Sie kochen. Finden Sie die besten Einstellungen (Heizeinstellung, Garzeit usw.) für Ihr Kochgeschirr, Ihre Rezepte und Mengen, wenn Sie dieses Gerät verwenden.

11.2 Feuchte Umluft - Empfohlenes Zubehör

Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln.

Dunkel, nicht reflektierend 28 cm Durchmesser

Dunkel, nicht reflektierend 26 cm Durchmesser

Keramikform 8 cm Durchmesser, 5 cm Höhe

Dunkel, nicht reflektierend 28 cm Durchmesser

11.3 Feuchte Umluft

Beachten Sie für beste Ergebnisse die unten in der Tabelle aufgeführten Empfehlungen.

(°C) (Min.)

Brötchen, süß, 12 Stück

Backblech oder tiefes Blech 175 3 40 - 50

Brötchen, 9 Stück Backblech oder tiefes Blech 180 2 35 - 45

Pizza, gefroren, 0,35 kg

Kombirost 180 2 45 - 55

Biskuitrolle Backblech oder tiefes Blech 170 2 30 - 40

Brownie Backblech oder tiefes Blech 170 2 45 - 50

Soufflé, 6 Stück Keramikförmchen auf Kombi- rost

190 3 45 - 55

Biskuitboden Biskuitform auf Kombirost 180 2 35 - 45

		(°C) (Min.)
Englischer Sandwich-kuchen à la Victoria	Backform auf Kombirost 170 2 35 - 50
Fisch, pochiert, 0,3 kg	Backblech oder tiefes Blech 180 2 35 - 45
Fisch, ganz, 0,2 kg	Backblech oder tiefes Blech 180 3 25 - 35
Fischfilet, 0,3 kg	Pizzapfanne auf Kombirost 170 3 30 - 40
Fleisch, pochiert, 0,25 kg	Backblech oder tiefes Blech 180 3 35 - 45
Schaschlik, 0,5 kg	Backblech oder tiefes Blech 180 3 40 - 50
Plätzchen, 16 Stück	Backblech oder tiefes Blech 150 2 30 - 45
Makronen, 20 Stück	Backblech oder tiefes Blech 180 2 45 - 55
Muffins, 12 Stück	Backblech oder tiefes Blech 170 2 30 - 40
Kleingebäck, pikant, 16 Stück	Backblech oder tiefes Blech 170 2 35 - 45
Mürbeteigplätzchen, 20 Stück	Backblech oder tiefes Blech 150 2 40 - 50
Törtchen, 8 Stück	Backblech oder tiefes Blech 170 2 30 - 40
Gemüse, pochiert, 0,4 kg	Backblech oder tiefes Blech 180 2 35 - 45
Vegetarisches Ome-lett	Pizzapfanne auf Kombirost 180 3 35 - 45
Mediterranes Gemüse, 0,7 kg	Backblech oder tiefes Blech 180 4 35 - 45

11.4 Informationen für Prüfinstitute

Tests gemäß IEC 60350-1.

				(°C) (Min)
Törtchen, 20 pro Blech	Ober- / Unterhitze	Backblech 3	170 20 - 35	-
Törtchen, 20 pro Blech	Heißluft	Backblech	3	150 - 160	20 - 35	-
Törtchen, 20 pro Blech	Heißluft	Backblech	2 und 4	150 - 160	20 - 35	-

		(°C) (Min)
Apfelku-chen, 2Formen à∅ 20 cm	Ober-/ Unter-hitze	Kombirost 2 180 70 - 90 -
Apfelku-chen, 2Formen à∅ 20 cm	Heißluft Kombirost 2 160 70 - 90 -
FettfreierBiskuit, Ku-chenform ∅26 cm	Ober-/ Unter-hitze	Kombirost 2 170 40 - 50 Backofen für 10 Min	aufheizen.
FettfreierBiskuit, Ku-chenform ∅26 cm	Heißluft Kombirost 2 160 40 - 50 Backofen für 10 Min		aufheizen.
FettfreierBiskuit, Ku-chenform ∅26 cm	Heißluft Kombirost 2 und 4 160 40 - 60 Backofen für 10 Min		aufheizen.
Mürbeteig-gebäck	Heißluft Backblech 3 140 - 150 20 - 40 -
Mürbeteig-gebäck	Heißluft Backblech 2 und 4 140 - 150 25 - 45 -
Mürbeteig-gebäck	Ober-/ Unter-hitze	Backblech 3 140 - 150 25 - 45 -
Toast, 4 - 6Stück	Grill Kombirost 4 Max. 1 - 5 Backofen für 10 Min		aufheizen.
Hamburgeraus Rind-fleisch, 6Stück, 0,6kg	Grill Kombirost,Fettpfanne	4 Max. 20 - 30 Kombirost in die vierteund Fettpfanne in die dritte Einschubebene des Backofens ein-schieben. Wenden Sie das Gericht nach der Hälfte der Gardauer. Backofen für 10 Min aufheizen.

12. REINIGUNG UND PFLEGE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

12.1 Hinweise zur Reinigung

Reinigungsmittel

Reinigen Sie die Vorderseite des Geräts nur mit einem Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen und überprüfen Sie die Türdichtung um den Garraumrahmen.

Reinigen Sie die Metalloberflächen mit einer geeigneten Reinigungslösung.

Reinigen Sie Flecken mit einem milden Reinigungsmittel.

Täglicher Ge- brauch

Reinigen Sie den Garraum nach jedem Gebrauch. Fettansammlungen oder andere Speisereste könnten einen Brand verursachen.

Es kann sich Feuchtigkeit im Gerät oder an den Glasscheiben der Tür niederschlagen. Um die Kondensation zu reduzieren, schalten Sie das Gerät immer 10 Minuten vor dem Garen ein. Lassen Sie die Speisen nicht länger als 20 Minuten im Gerät stehen. Trocknen Sie den Garraum nach jedem Gebrauch nur mit einem Mikrofasertuch ab.

Zubehör

Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Verwenden Sie nur ein Mikrofasertuch mit warmem Wasser und einem milden Reinigungsmittel. Reinigen Sie die Zubehörteile nicht im Geschirrspüler.

Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Gegenständen.

12.2 Entfernen: Einhängegitter

Entfernen Sie Einhängegitter zur Reinigung des Backofens.

Schritt 1 Schalten Sie den Backofen aus und warten Sie, bis er abgekühlt ist.

Schritt 2 Ziehen Sie das Einhängegitter vorne von der Seitenwand weg.

Schritt 3 Ziehen Sie das Einhängegitter hinten von der Seitenwand weg und nehmen Sie es heraus.

Schritt 4 Setzen Sie die Einhängegitter in umgekehrter Reihenfolge ein.

1 2

12.3 Benutzung: Aqua Reinigung

Bei dieser Reinigungsfunktion werden mithilfe von Feuchtigkeit Fett- und Speisereste aus dem Backofen entfernt.

Schritt 1 Füllen Sie Wasser in die Garraumver-tiefung: 300 ml.

Schritt 2	Stellen Sie folgende Funktion ein:
Schritt 3	Stellen Sie die Temperatur auf 90 °C ein.
Schritt 4	Lassen Sie den Backofen 30 Min. lang eingeschaltet.

Schritt 5 Schalten Sie den Backofen aus.

Schritt 6 Warten Sie, bis der Backofen kalt ist. Trocknen Sie den Garraum mit einem weichen Tuch ab.

12.4 Reinigung: Wassertank

Schritt 1 Schalten Sie den Backofen aus.
Schritt 2 Setzen Sie eine Auflaufpfanne unter dem Dampfeinlass ein.
Schritt 3	Füllen Sie Wasser in den Wassertank: 850 ml. Zitronensäure hinzugeben: 5 Teelöffel. Warten Sie 60 Min.
Schritt 4	Schalten Sie dann den Ofen ein und stellen Sie die Funktion ein: Heißluft mit Dampf. Stellen Sie die Temperatur auf 230 °C. Schalten Sie den Backofen nach 25 Min. aus und warten Sie, bis er abgekühlt ist.
Schritt 5	Schalten Sie dann den Ofen ein und stellen Sie die Funktion ein: Heißluft mit Dampf. Stellen Sie die Temperatur auf 130 bis 230 °C. Schalten Sie den Backofen nach 10 Min. aus und warten Sie, bis er abgekühlt ist.

Leeren Sie den Wassertank nach dem Dampfgaren, um Kalkrückstände zu verhindern.

Nach Abschluss der Reinigung:
Schalten Sie den Backofen aus.	Leeren Sie den Wassertank. Siehe Kapitel Täglicher Gebrauch, „Entleeren des Wassertanks“.	Spülen Sie den Wassertank aus und reinigen Sie die restlichen Kalkrückstände mit einem weichen Tuch.	Reinigen Sie das Ablaufrohr mit warmem Wasser und einem milden Spülmittel.

Die Tabelle unten zeigt den Wasserhärtebereich (dH) mit dem zugehörigen Kalkgehalt und die Qualität des Wassers. Übersteigt die Wasserhärte 4, füllen Sie den Wassertank mit abgefülltem Wasser.

Wasserhärte Teststreifen Kalkgehalt		(mg/l)	Wassereinstufung	Reinigen Sie den Wasser-tank alle
Ebene dH
10-70-50 weich 75 Zyklen - 2,				Monate
28-1451-100 mittelhart 50 Zyk				nate
315-21101-150 hart 40 Zykler				Monate
422-28 über 151 sehr hart 30 Z				nat

12.5 Aus- und Einbau: Tür

Die Backofentür hat zwei Glasscheiben. Sie können die Backofentür und die interne Glasscheibe entfernen, um sie zu reinigen. Lesen Sie die gesamte Anleitung „Aus- und Einbauen der Tür“, bevor Sie die Glasscheiben entfernen.

VORSICHT!

Verwenden Sie den Backofen nicht ohne die Glasscheiben.

Schritt 1 Öffnen Sie die Backofentür vollständig und halten Sie beide Scharniere fest.

Schritt 2 Heben und ziehen Sie die Verriegelungen an, bis sie einrasten.

Schritt 3 Schließen Sie die Backofentür halb bis zur ersten Öffnungsstellung. Anschließend heben und ziehen Sie die Tür aus der Aufnahme heraus.

Schritt 4 Legen Sie die Tür auf einer stabilen Oberfläche auf ein weiches Tuch.

Schritt 5 Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an. Drücken Sie sie nach innen, um den Klippverschluss zu lösen.

Schritt 6 Ziehen Sie die Türabdeckung nach vorn, um sie abzunehmen.

2 B 1

Schritt 7 Halten Sie die Oberkante der Türglasscheibe fest und ziehen Sie sie vorsichtig heraus. Achten Sie darauf, dass die Glasscheiben vollständig aus den Halterungen gezogen werden.

Schritt 8 Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie die Glasscheiben sorgfältig. Reinigen Sie die Glasscheiben nicht im Geschirrspüler.

Schritt 9 Setzen Sie nach der Reinigung die Glasscheibe und die Backofentür ein

Wenn die Tür korrekt installiert ist, hören Sie beim Schließen der Verriegelungen ein Klicken.

Die bedruckte Zone muss der Innenseite der Tür zu- gewandt sein. Vergewissern Sie sich nach der Montage, dass sich der Glasscheibenrahmen an den be- druckten Zonen nicht rau anfühlt. Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch. Stellen Sie sicher, dass Sie die interne Glasplatte kor- rekt in der Aufnahme installieren.

12.6 Austausch: Lampe

WARNUNG!

Stromschlaggefahr. Die Lampe kann heiß sein.

Halten Sie die Halogenlampe stets mit einem Tuch, um zu verhindern, dass Fettrückstände auf der Lampe einbrennen.

Bevor Sie die Lampe austauschen:

Schritt 1 Schritt 2 Schritt 3
Schalten Sie den Backofen aus. Warten Sie, bis der Ofen kalt ist.	Trennen Sie den Ofen von der Netz-versorgung.	Breiten Sie ein Tuch auf dem Gar-raumboden aus.

Hintere Lampe

Schritt 1 Drehen Sie die Glasabdeckung und nehmen Sie sie ab.

Schritt 2 Reinigen Sie die Glasabdeckung.

Schritt 3 Ersetzen Sie die Lampe durch eine geeignete, bis 300 °C hitzebeständige Lampe.

Schritt 4 Bringen Sie die Glasabdeckung an.

13. FEHLERSUCHE

WARNUNG!

Siehe Kapitel Sicherheitshinweise.

13.1 Was zu tun ist, wenn ...

In allen Fällen, die nicht in dieser Tabelle aufgeführt sind, wenden Sie sich bitte an einen autorisierten Kundendienst.

Störung Prüfen Sie, ob Fol-gendes zutrifft ...
Der Backofen heizt nicht auf.	Die Sicherung ist durch-gebrannt.
Die Türdichtung ist be-schädigt.	Benutzen Sie den Ofen nicht. Wenden Sie sich an einen autorisierten Kundendienst.
Im Display wird „12.00“ angezeigt.	Es gab einen Stromausfall. Stellen Sie die Uhr-zeit ein.
Es befindet sich Wasser in der Trommel.	Es ist nicht zu viel Wasser im Tank.
- Anzeige leuchtet nicht.	Es ist genug Wasser im Wassertank. Wenn bereits Wasser in den Ofen-innenraum dringt, die Anzeige jedoch noch immer nicht aufleuchtet, wenden Sie sich an den autorisierten Kundendienst.

Störung Prüfen Sie, ob Fol-gendes zutrifft ...
- Anzeige leuchtet.	Es ist nicht genug Wasser im Wassertank. Wenn der Tank voll ist und die Anzeige immer noch leuchtet, wenden Sie sich an den autorisierten Kundendienst.
Die Funktion Dampfgaren wird nicht ausgeführt.	Es sind keine Kalkrückstände in der Dampfeinlassöffnung vorhanden.
Die Funktion Dampfgaren wird nicht ausgeführt.	Wasser ist im Wassertank.
Das Entleeren des Wassertanks dauert länger als drei Minuten, oder es tritt Wasser aus der Dampfeinlassöffnung aus.	Es sind keine Kalkrückstände in der Dampfeinlassöffnung vorhanden. Reinigen Sie den Wassertank.
Die Lampe funktioniert nicht.	Die Lampe ist durchgebrannt.

13.2 Service-Daten

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an Ihren Händler oder einen autorisierten Kundendienst.

Die vom Kundendienst benötigten Daten finden Sie auf dem Typenschild. Das Typenschild befindet sich am vorderen Rahmen des Garraums des Geräts. Entfernen Sie das Typenschild nicht vom Garraum.

Wir empfehlen Ihnen, die Daten hier zu notieren:

Modell (MOD.):

Produktnummer (PNC)

Seriennummer (S.N.)

14. ENERGIEEFFIZIENZ

14.1 Produktinformation und Produktinformationsblatt gemäß den EU-Verordnungen zu Umweltdesign und Energiekennzeichnung

Name des Lieferanten Electrolux

Modellbezeichnung LOC5H40X2 949494045

Energieeffizienzindex 95.3

Energieeffizienzklasse A

Energieverbrauch mit einer Standardbeladung, konventioneller Modus 0.93kWh/Programm

Energieverbrauch mit einer Standardbeladung, Umluft-Modus 0.81kWh/Programm

Anzahl der Garräume 1

Wärmequelle Strom

Volumen 72l

Art des Backofens Eingebauter Backofen

Masse 28.8kg

IEC/EN 60350-1 – Elektrische Kochgeräte für den Hausgebrauch – Teil 1: Herde, Backöfen, Dampföfen und Grills – Methoden zur Leistungsmessung.

14.2 Energiesparen

Das Gerät verfügt über Funktionen, mit deren Hilfe Sie beim täglichen Kochen Energie sparen können.

Stellen Sie sicher, dass die Gerätetür geschlossen ist, wenn das Gerät in Betrieb ist. Die Gerätetür darf während des Garvorgangs nicht zu oft geöffnet werden. Halten Sie die Türdichtung sauber und stellen Sie sicher, dass sie sich fest in der richtigen Position befindet.

Verwenden Sie Kochgeschirr aus Metall, um mehr Energie zu sparen.

Heizen Sie, wenn möglich, das Gerät vor dem Garvorgang nicht vor.

Wenn Sie mehrere Speisen gleichzeitig zubereiten, halten Sie die Unterbrechungen beim Backen so kurz wie möglich.

Garen mit Heißluft

Nutzen Sie, wenn möglich, die Garfunktionen mit Heißluft, um Energie zu sparen.

Restwärme

Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie die Gerätetemperatur mindestens 3 - 10 Min. vor Ablauf des Garvorgangs. Durch die Restwärme im Gerät wird der Garvorgang fortgesetzt.

Nutzen Sie die Restwärme, um andere Speisen aufzuwärmen.

Warmhalten von Speisen

Wählen Sie die niedrigste Temperatureinstellung, wenn Sie die Restwärme zum Warmhalten von Speisen nutzen möchten.

Feuchte Umluft

Diese Funktion soll während des Garvorgangs Energie sparen.

15. INFORMATIONEN ZUR ENTSORGUNG

Ihre Pflichten als Endnutzer

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden, es darf also nicht in den Hausmüll gegeben werden. Das Gerät kann z. B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe zu deren Rücknahmepflichten unten) abgegeben werden. Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyceln, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammelsysteme.

Recyceln Sie zum Umwelt- und Gesundheitsschutz auch elektrische und elektronische Geräte.

Rücknahmepflichten der Vertreiber in Deutschland

Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder sonst geschäftlich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Geräts ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (kleine Elektrogeräte), im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager- und -versandflächen für Lebensmittel vorhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z. B. Kühlschrank),

Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten, und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Rücknahmepflichten von Vertreibern und andere Möglichkeiten der Entsorgung von Elektro- und Elektronikgeräten in der Region Wallonien

Vertreiber, die Elektro- und Elektronikgeräte verkaufen, sind verpflichtet, bei der Lieferung von Neugeräten Altgeräte desselben Typs, die im Wesentlichen die gleichen Funktionen wie die Neugeräte erfüllen, kostenlos vom Endverbraucher zurückzunehmen. Dies gilt auch bei der Lieferung von neuen Elektro- und Elektronikgeräten oder beim Fernabsatz.

Darüber hinaus ist jeder, der Elektro- und Elektronikgeräte auf einer Verkaufsfläche von mindestens 400 m² verkauft, verpflichtet, Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind (Elektrokleingeräte), im Ladengeschäft oder in unmittelbarer Nähe kostenlos zurückzunehmen; die Rücknahme darf in diesem Fall nicht vom Kauf eines Elektro- oder Elektronikgerätes abhängig gemacht werden.

Die Rücknahme von Elektro- und Elektronikgeräten kann auch auf Containerplätzen oder zugelassenen Recyclinghöfen erfolgen. Für weitere Informationen wenden Sie sich bitte an Ihre Gemeindeverwaltung.

PENSIAMO A TE
