GT-SB-04-CH - Mixer Ambiano - Kostenlose Bedienungsanleitung

Produkttyp	Stabmixer
Marke	Ambiano
Modell	GT-SB-04-CH
Netzspannung	230 V~, 50 Hz
Leistung	800 W
Schutzklasse	II
Max. Betriebsdauer (Kartoffelstampfer)	1 Minute
Max. Betriebsdauer (Schneebesen)	2 Minuten
Erforderliche Abkühlzeit	3 Minuten
Mitgeliefertes Zubehör	Motor, Kartoffelstampfer, Deckel, Messbecher mit Shaker, Schneebesenhalter, Schneebesen, Bedienungsanleitung, Garantiekarte
Hauptfunktionen	Pürieren, Mixen/Rühren, Schlagen, Zerdrücken
Bestimmungsgemäße Verwendung	Mixen, Hacken und Zerdrücken von Lebensmitteln, Schlagen von Saucen, Sahne oder Eiweiß
Nicht geeignet für	Eiswürfel zerkleinern, harte Lebensmittel (Nüsse, Kerne) zerkleinern
Sicherheit	Motor, Kabel oder Stecker nicht eintauchen; vor Reinigung Netzstecker ziehen; scharfe Klinge; außerhalb der Reichweite von Kindern aufbewahren
Reinigung des Motors	Mit einem sauberen, weichen, leicht feuchten Tuch abwischen
Reinigung des Zubehörs	Mit heißem Wasser abspülen; Schneebesen und Messbecher sind spülmaschinengeeignet; Schneebesenhalter nicht spülmaschinengeeignet; Kartoffelstampfer von Hand waschen
Lieferumfang	Siehe mitgeliefertes Zubehör
Fehlersuche	Steckdose, Zusammenbau, zu hartes Lebensmittel oder Fremdkörper überprüfen
Garantie	Garantiekarte enthalten
Entsorgung	Nicht mit dem Hausmüll entsorgen; zur Wertstoffsammelstelle bringen

Häufig gestellte Fragen - GT-SB-04-CH Ambiano

Kann man mit diesem Stabmixer Eiswürfel mixen?

Nein, dieser Stabmixer ist nicht zum Zerstoßen von Eiswürfeln ausgelegt. Dies könnte das Gerät beschädigen. Verwenden Sie ihn nur für geeignete Lebensmittel.

Wie setze ich den Schneebesen zusammen?

Stecken Sie den Motor in den Schneebesenhalter, indem Sie ihn leicht drehen, bis ein Klicken zu hören ist. Setzen Sie dann den Schneebesen in den Halter ein. Ziehen Sie vor dem Zusammenbau immer den Netzstecker.

Wie lange kann ich das Gerät ununterbrochen verwenden?

Der Kartoffelstampfer sollte nicht länger als 1 Minute und der Schneebesen nicht länger als 2 Minuten betrieben werden. Lassen Sie das Gerät vor der erneuten Verwendung 3 Minuten abkühlen.

Kann ich die Teile in der Spülmaschine reinigen?

Der Schneebesen und der Messbecher/Shaker sind spülmaschinengeeignet. Der Motor, der Kartoffelstampfer und der Schneebesenhalter müssen von Hand gereinigt werden. Reinigen Sie den Motor niemals mit Wasser.

Was tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist, ob das Gerät korrekt zusammengebaut ist, ob sich kein zu hartes Lebensmittel oder Fremdkörper im Messer befindet. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann ich das Gerät für heiße Lebensmittel verwenden?

Ja, aber mit Vorsicht. Heiße Spritzer können Verbrennungen verursachen. Bedecken Sie unbedeckte Hautstellen, tragen Sie Küchenhandschuhe und nehmen Sie den Topf vom Herd, bevor Sie mixen. Verwenden Sie ein Tuch, um den Behälter teilweise abzudecken.

Wie reinige ich den Motor?

Der Motor darf niemals eingetaucht werden. Wischen Sie ihn mit einem sauberen, weichen, leicht feuchten Tuch ab. Stellen Sie sicher, dass er vor der Reinigung vom Netz getrennt ist.

Was ist das maximale Volumen des Messbechers?

Der Messbecher ermöglicht das Mixen von bis zu 300 g Lebensmitteln für den Kartoffelstampfer und bis zu 350 ml Flüssigkeiten für den Schneebesen. Beachten Sie die MAX-Markierung.

Ist der Kartoffelstampfer für Nüsse geeignet?

Nein, der Kartoffelstampfer ist nicht zum Zerkleinern von harten Lebensmitteln wie Nüssen oder Kernen geeignet. Dies könnte das Messer und den Motor beschädigen.

Wie bewahre ich das Gerät auf?

Reinigen und trocknen Sie alle Teile. Bewahren Sie sie an einem trockenen und für Kinder unzugänglichen Ort auf. Wickeln Sie das Kabel nicht um das Gerät, um eine Beschädigung der Isolierung zu vermeiden.

BEDIENUNGSANLEITUNG GT-SB-04-CH Ambiano

1 Motor
2 Pürierstab
3 Deckel
4 Mess- und Mixbecher
5 Schneebesenhalter
6 Schneebesen
7 Taste : Normale Geschwindigkeit
8 Taste Turbo: Maximale Geschwindigkeit

Weiterer Lieferumfang:

- Bedienungsanleitung

- Garantiekarte

Inhaltsverzeichnis

Lieferumfang....2

Geräteteile 3

Allgemeines....5

Bedienungsanleitung lesen und aufbewahren ....5

Zeichenerklärung....5

Sicherheit......6

Bestimmungsgemäßer Gebrauch 6

Sicherheitshinweise....6

Inbetriebnahme 10

Lieferumfang prüfen....10

Reinigen....11

Grundfunktionen 11

Pürierstab montieren 11

Schneebesen montieren 12

Ein- und Ausschalten/Geschwindigkeit wählen ...... 12

Gebrauch 13

Pürieren 14

Mixen/Rühren 15

Deckel nutzen....16

Fehlersuche 16

Reinigung und Pflege 16

Aufbewahren 18

Technische Daten 19

Konformitätserklärung...... 19

Entsorgung....20

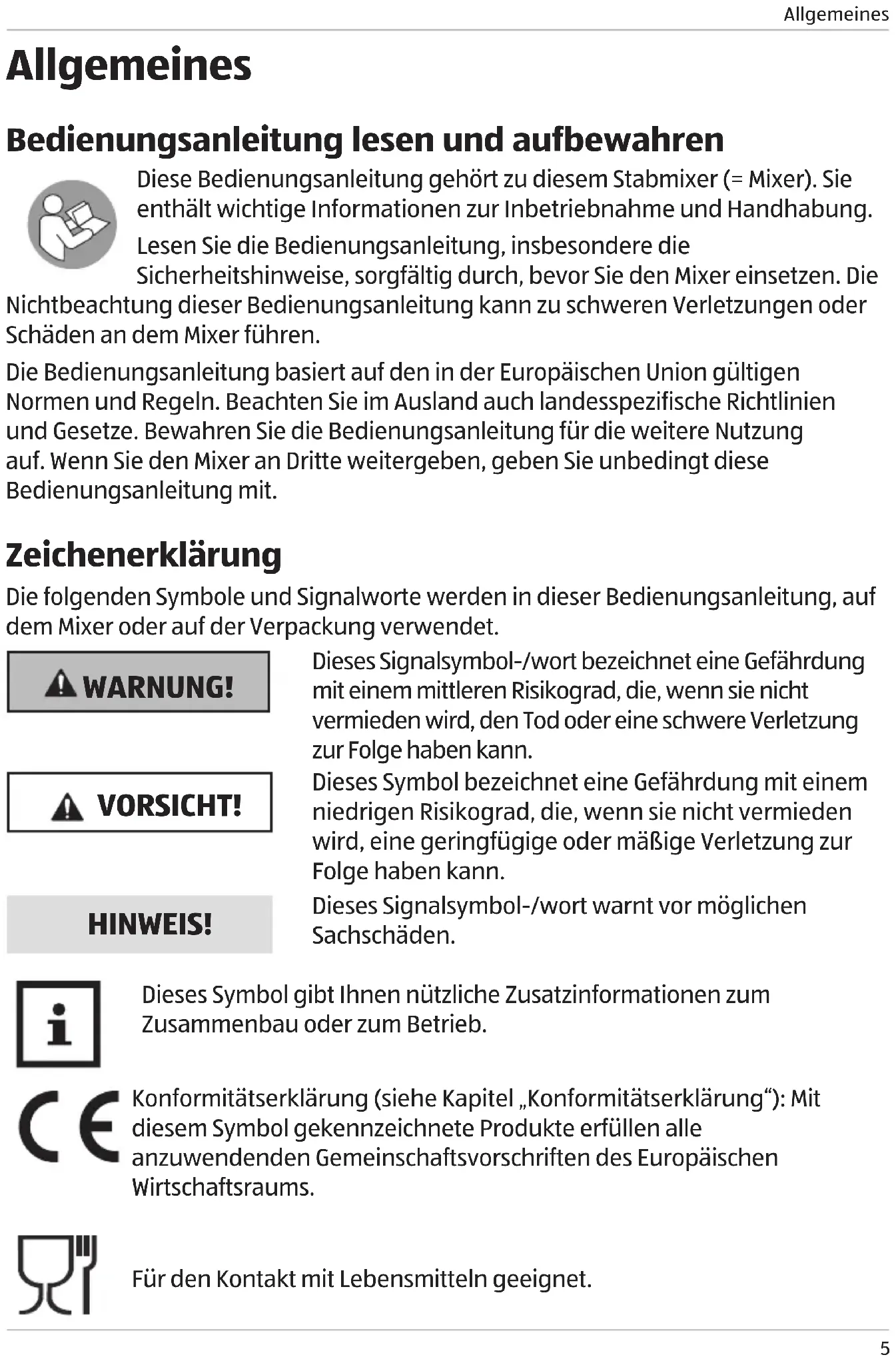

Allgemeines

Bedienungsanleitung lesen und aufbewahren

Diese Bedienungsanleitung gehört zu diesem Stabmixer (= Mixer). Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung.

Lesen Sie die Bedienungsanleitung, insbesondere die

Sicherheitshinweise, sorgfältig durch, bevor Sie den Mixer einsetzen. Die

Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder Schäden an dem Mixer führen.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze. Bewahren Sie die Bedienungsanleitung für die weitere Nutzung auf. Wenn Sie den Mixer an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit.

Zeichenerklärung

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung, auf dem Mixer oder auf der Verpackung verwendet.

WARNUNG!

VORSICHT!

HINWEIS!

Dieses Signalsymbol-/wort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

Dieses Symbol bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

Dieses Signalsymbol-/wort warnt vor möglichen Sachschäden.

Dieses Symbol gibt Ihnen nützliche Zusatzinformationen zum Zusammenbau oder zum Betrieb.

Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraums.

Für den Kontakt mit Lebensmitteln geeignet.

Schutzklasse II.

Sicherheit

BestimmungsgemäßerGebrauch

Dieser Stabmixer dient zum Mixen, Zerkleinern und Pürieren von Lebensmitteln, die hierfür geeignet sind sowie zum Rühren und Schlagen von Soßen, Sahne oder Eiweiß.

Hierfür ist der Mixer nicht geeignet:

• zerkleinern von Eiswürfeln,
• zerkleinern von harten Lebensmittel mit Anteilen wie z. B. Nüssen oder Kernen,
  • verarbeiten von Materialen, die keine Lebensmittel sind.

Der Mixer ist ausschließlich für den Privatgebrauch in geschlossenen Räumen bestimmt und nicht für den gewerblichen Bereich geeignet.

Verwenden Sie den Mixer ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

Der Mixer ist kein Kinderspielzeug. Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind.

Sicherheitshinweise

⚠️ WARNING!

Stromschlaggefahr!

Fehlerhafte Elektroinstallation, zu hohe Netzspannung und fehlerhafter Umgang mit einem elektrischen Gerät können zu elektrischem Stromschlag führen.

- Zum Mixen und Schlagen werden Pürierstab und Schneebesen des Gerätes auch in Flüssigkeiten getaucht. Tauchen Sie das Gerät selbst sowie Netzanschlussleitung und Netzstecker jedoch niemals in Wasser oder eine andere Flüssigkeit, da sonst die Gefahr eines elektrischen Schlages besteht.

- Betreiben Sie das Gerät nicht in einer feuchten Umgebung oder einer Umgebung mit hoher Luftfeuchtigkeit.

– Schließen Sie das Gerät an eine ordnungsgemäß installierte Steckdose an, deren Spannung den „Technischen Daten“ entspricht.

– Achten Sie darauf, dass die Steckdose gut zugänglich ist, damit Sie im Bedarfsfall schnell den Netzstecker ziehen können.

- Benutzen Sie den Mixer nicht, wenn Gerät, Netzanschlussleitung oder Netzstecker beschädigt sind oder wenn das Gerät heruntergefallen ist, wenn offensichtliche Beschädigungen sichtbar sind oder wenn es undicht ist.

– Achten Sie darauf, dass die Netzanschlussleitung nicht durch scharfe Kanten oder heiße Gegenstände beschädigt wird.

- Bedienen Sie den Mixer nicht mit nassen Händen.

- Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Mixer nicht benutzen, bevor Sie ihn reinigen oder montieren, umstellen oder wegpacken und wenn während des Betriebs offensichtlich eine Störung auftritt sowie bei Gewitter. Ziehen Sie dabei immer am Netzstecker, nicht an der Netzanschlussleitung.

- Wickeln Sie die Netzanschlussleitung nicht um den Mixer.

- Verwenden Sie kein Verlängerungskabel.

– Nehmen Sie keine Veränderungen am Gerät oder an der Netzanschlussleitung vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen. Beachten Sie auch die beiliegenden Garantiebedingungen.

– Falls Mixer, Netzanschlussleitung oder Netzstecker beschädigt sind, müssen Sie diese durch den Hersteller oder eine Fachwerkstatt reparieren lassen, um Gefährdungen zu vermeiden.

- Benutzen Sie dieses Gerät nicht in der Nähe von Badewannen, Schwimmbecken, Duschwannen oder anderen Gefäßen, die Wasser enthalten. Stromschlaggefahr!

- Der Mixer ist bei nicht vorhandener Aufsicht und vor dem

Zusammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.

- Beachten Sie das Kapitel „Reinigen“, wie die Flächen, die mit Lebensmitteln in Berührung kommen, zu reinigen sind.

WARNUNG!

Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

• Der Mixer darf von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Der Mixer darf nicht von Kindern benutzt werden.
• Halten Sie Kinder vom Mixer und der Netzanschlussleitung fern
• Reinigung und Benutzerwartung dürfen nicht von Kindern durchgeführt werden.
• Lassen Sie Kinder nicht mit dem Mixer spielen.
• Halten Sie Kinder von Verpackungsmaterial und den mitgelieferten Kleinteilen fern. Bei Verschlucken von Verpackungsmaterial und Kleinteilen besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.

VORSICHT!

Verletzungsgefahr!

Unsachgemäßer Umgang mit dem Mixer kann zu Verletzungen führen.

- Greifen Sie niemals in das noch rotierende Messer bzw. den noch rotierenden Schneebesen. Halten Sie auch andere Küchenutensilien wie z. B. Löffel vom Messer fern.

– Das Messer ist scharf. Seien Sie vorsichtig, wenn Sie mit dem Gerät hantieren oder es reinigen. Gehen Sie beim Leeren des Mixbehälters vorsichtig vor.
- Schalten Sie den Mixer erst ein, wenn der Kopf vom Pürierstab in die zu pürierende Speise eingetaucht ist. Schalten Sie den Mixer wieder aus, bevor Sie den Pürierstab aus der pürierten Speise ziehen.
- Bei Verarbeiten heißer Speisen besteht Verbrennungs- bzw. Verbrühungsgefahr durch heiße Spritzer. Bedecken Sie bloße Hautstellen und ziehen Sie entsprechend geeignete Küchen-Arbeitshandschuhe an.
- Nach dem Ausschalten läuft das Messer im Kopf des Pürierstabs bzw. der Schneebesen noch kurz nach. Warten Sie, bis die drehenden Teile völlig zum Stehen gekommen sind, bevor Sie mit dem Mixer hantieren.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Mixer kann zu Beschädigungen des Gerätes führen.

• Das Gerät ist für den Kurzzeitbetrieb (KB) ausgelegt:
  Bei Gebrauch des Pürierstabes: 1 Minute
  Bei Gebrauch des Schneebesens: 2 Minuten
  Danach muss das Gerät ca. 3 Minuten abkühlen, bevor Sie es erneut benutzen.

- Mit dem Gerät dürfen nur Lebensmittel verarbeitet werden, die dafür geeignet sind. Harte Lebensmittel wie z. B. Eiswürfel und Kaffeebohnen sind nicht geeignet. Getrocknete Hülsenfrüchte müssen vor dem Verarbeiten eingeweicht werden.

- Bei der Verarbeitung von Lebensmitteln kann es immer wieder zu Spritzern kommen. Achten Sie beim Gebrauch immer auf eine stabile, unempfindliche und leicht abwischbare Oberfläche.

- Tauchen Sie Pürierstab/Schneebesen nicht zu tief in die zu verarbeitende Speise. Das Motorgehäuse darf nicht eintauchen.

- Wenn Sie z. B. mit Antihaftungbeschichtung versehene Töpfe,

Behältnisse etc. zum Mixen verwenden: Setzen Sie den Mixer nicht auf deren Boden ab. Die Beschichtung könnte beschädigt werden.

- Unterbrechen Sie das Verarbeiten von Lebensmitteln sofort, wenn sich das Messer bzw. der Schneebesen nicht mehr oder nur noch sehr schwerfällig drehen und ziehen Sie den Netzstecker aus der Steckdose.

Prüfen Sie:

- ob sich ein Fremdkörper im Behälter befindet,

- ob die Speise zu zäh oder fest ist,

- ob das Messer bzw. der Schneebesen blockiert ist,

- ob der Mixer wirklich korrekt zusammengesetzt ist.

- Verwenden Sie nur die Artikel, die zum Lieferumfang gehören. Kombinieren Sie den Mixer nicht mit den Teilen eines anderen Mixers.

- Verwenden Sie zum Reinigen keine Dampfreiniger, spitzen Gegenstände, scharfen Chemikalien, harten, kratzenden oder scheuernden Reinigungsmittel.

– Einige Teile dürfen nicht im Geschirrspüler gereinigt werden. Beachten Sie das Kapitel „Reinigung und Pflege“.

- Der Stabmixer und fast sämtliche anderen Teile sind nicht für eine Reinigung in der Spülmaschine geeignet.

Inbetriebnahme

Lieferumfang prüfen

1. Nehmen Sie Mixer und Zubehör aus der Verpackung.

2. Entfernen Sie alle Verpackungsmaterialien und wickeln Sie die Netzanschlussleitung auseinander.

3. Kontrollieren Sie, ob alle Teile vorhanden sind, siehe „Geräteteile“.

4. Kontrollieren Sie, ob Gerät oder Zubehör Schäden aufweisen. Ist dies der Fall, benutzen Sie das Gerät nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.

Reinigen

- Reinigen Sie vor dem ersten Gebrauch alle Teile des Produkts wie im Kapitel „Reinigung und Pflege“ beschrieben.

Grundfunktionen

WARNUNG!

Stromschlaggefahr!

Fehlerhafter Umgang mit einem elektrischen Gerät kann zu elektrischem Stromschlag führen.

- Der Mixer muss vom Stromnetz getrennt sein, wenn Sie Motor und Pürierstab bzw. Schneebesen zusammenstecken oder trennen.

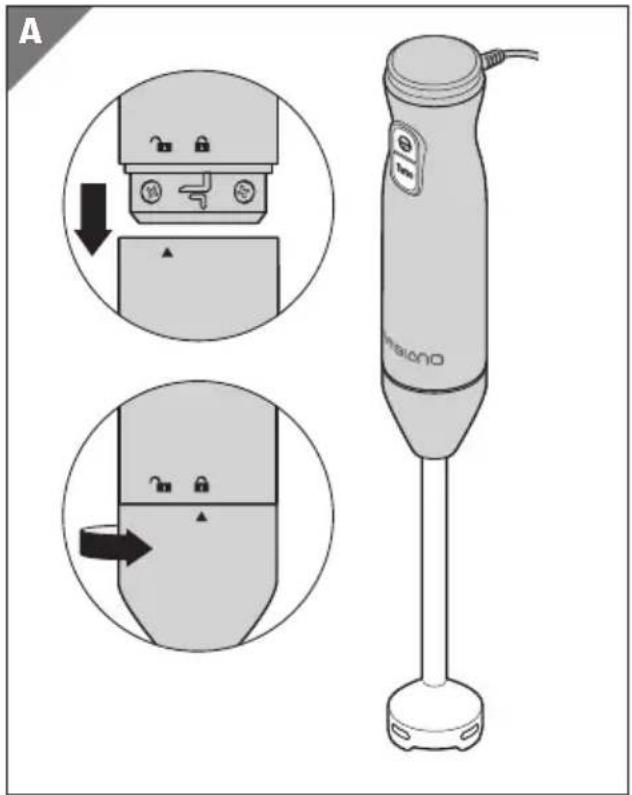

Pürierstab montieren

A Miano

1. Stecken Sie Motor und Pürierstab ineinander.

Drehen Sie dabei ggf. leicht den Pürierstab hin und her.

1. Drehen Sie den Pürierstab, bis dieser spürbar einrastet.

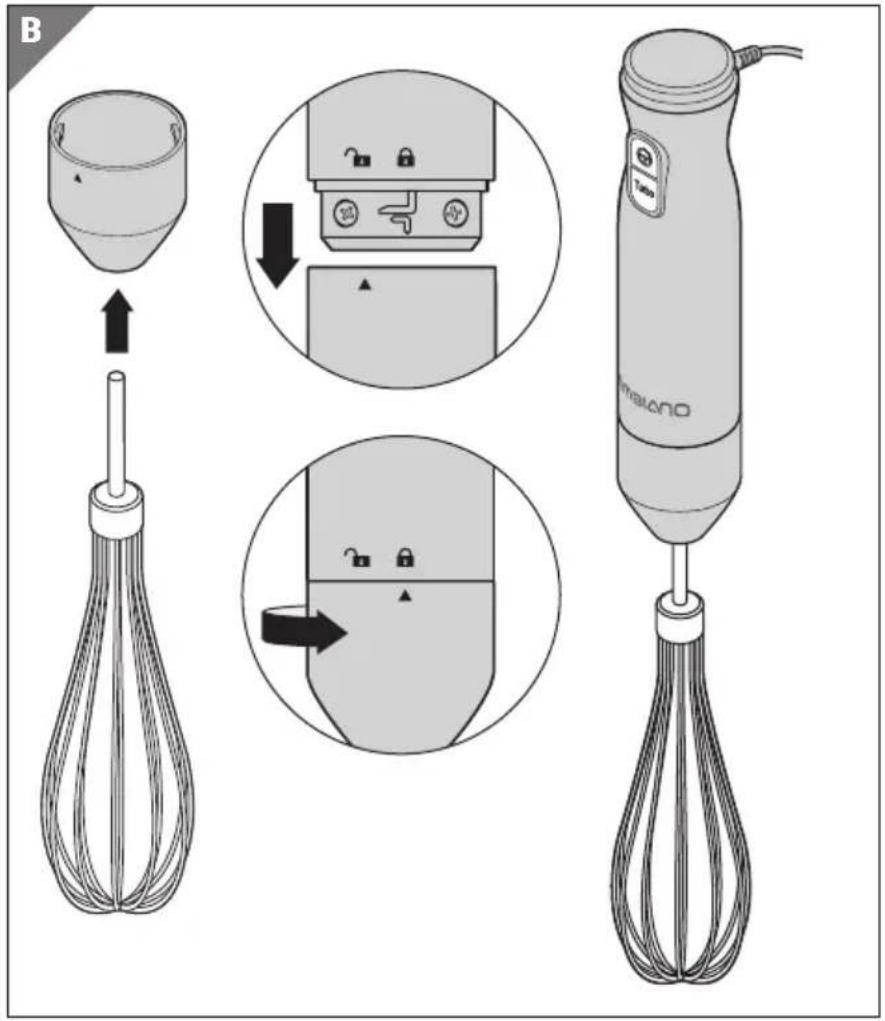

Schneebesen montieren

B Taco Molano

1. Schieben Sie den Schneebesen in den Schneebesenhalter, bis dieser hör- und spürbar einrastet.

2. Stecken Sie Motor und Schneebesenhalter ineinander. Drehen Sie dabei ggf. leicht den Schneebesenhalter hin und her.

3. Drehen Sie den Schneebesenhalter, bis dieser spürbar einrastet.

Ein- und Ausschalten/Geschwindigkeit wählen

• Drücken Sie die Taste 7 um den Mixer mit der normalen Geschwindigkeit einzuschalten.
• Oder drücken Sie direkt die Taste Turbo 8, um den Mixer mit der höchstmöglichen Geschwindigkeit einzuschalte.
• Lassen Sie die jeweils gedrückte Taste los, um den Mixer auszuschalten.

Gebrauch

VORSICHT!

Verletzungsgefahr!

Fehlerhafter Umgang mit dem Mixer kann zu Verletzungen, Verbrühungen oder Verbrennungen führen.

– Greifen Sie niemals in das noch rotierende Messer bzw. den rotierenden Schneebesen. Halten Sie auch andere Küchenutensilien wie z. B. Löffel aus dem Bereich der drehenden Teile fern.
- Schalten Sie den Stabmixer erst ein, wenn der Kopf vom Pürierstab in die zu pürierende Speise eingetaucht ist. Schalten Sie den Mixer wieder aus, bevor Sie den Pürierstab aus der pürierten Speise ziehen.
– Vorsicht beim Verarbeiten heißer Speisen! Es besteht Verbrühungs- und Verbrennungsgefahr durch heiße Spritzer. Bedecken Sie bloße Hautstellen und ziehen Sie entsprechend geeignete Küchen-Arbeitshandschuhe an.
– Nach dem Ausschalten läuft das Messer im Kopf des Pürierstabs bzw. der Schneebesen noch kurz nach. Warten Sie, bis diese Teile völlig zum Stehen gekommen sind, bevor Sie mit dem Mixer hantieren.
– Seien Sie vorsichtig, wenn Sie den Zerkleinerer auseinanderbauen, zusammensetzen oder reinigen. Das Messer dort ist scharf.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Mixer kann zu Sachschäden führen.

- Das Gerät ist für den Kurzzeitbetrieb von max. 1 Minute (Pürierstab) bzw. 2 Minuten (Schneebesen) ausgelegt. Danach muss das Gerät ca. 3 Minuten abkühlen, bevor Sie es erneut benutzen.

• Tauchen Sie den Pürierstab bzw. den Schneebesen nicht zu tief in die Speise. Das Motorgehäuse darf nicht eintauchen.
• Unterbrechen Sie die Arbeit sofort, wenn sich das Messer bzw. der Schneebesen nicht mehr oder nur noch sehr schwerfällig drehen.

Pürieren

Sie können den Pürierstab für folgende Zwecke verwenden:

• Pürieren von gekochten Gemüsesuppen und gekochter Babynahrung
• Zerkleinern von Gemüse und Obst (z. B. bei der Zubereitung von Marmelade)
• Schlagen und Rühren von Soßen und Cremes
• Herstellen von Frucht- und Milchmixgetränken

Harte Lebensmittel wie z. B. Eiswürfel und Kaffeebohnen sind nicht geeignet und dürfen mit dem Stabmixer nicht verarbeitet werden. Getrocknete Hülsenfrüchte müssen vor dem Verarbeiten eingeweicht werden.

1. Montieren Sie Motorgehäuse und Pürierstab, siehe „Pürierstab montieren“.
2. Füllen Sie maximal 300 g des zu pürierenden Lebensmittels in den mitgelieferten Mess- und Mixbecher 3. Beachten Sie die MAX-Markierung an der Skala des Bechers. Becher nicht überfüllen!
3. Stecken Sie den Netzstecker in eine Steckdose.

Sie können Speisen auch direkt im Kochtopf pürieren. Nehmen Sie dazu den Topf von der Kochstelle und bedecken Sie vor dem Pürieren bloße Hautstellen. Verbrennungsgefahr durch heiße Spritzer! Tipp: Decken Sie den Kochtopf locker mit einem sauberen Geschirrtuch ab, um die Gefahr von Spritzern zu reduzieren.

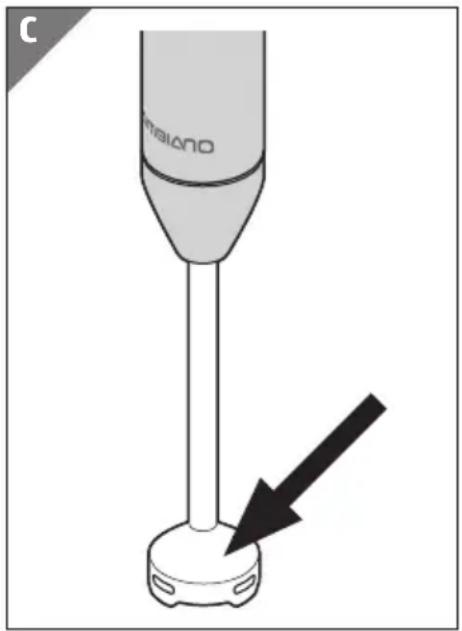

1. Tauchen Sie den Pürierstab mit dem Kopf (siehe Pfeil) in die zu pürierende Speise. Tauchen Sie den Pürierstab nicht zu tief in die zu pürierende Speise. Das Motorgehäuse darf nicht eintauchen. Setzen Sie den Stabmixer nicht auf den Boden eines z. B. mit Antifhaftbeschichtung versehenen Behältnisses ab.

2. Schalten Sie den Stabmixer ein, siehe „Ein- und Ausschalten/Geschwindigkeit wählen“.

3. Bewegen Sie den Stabmixer leicht auf und ab bzw. lassen Sie ihn kreisen, um die Speise gleichmäßig zu pürieren.

Falls die Speise noch sehr fest ist, geben Sie etwas Wasser oder eine andere passende Flüssigkeit (z. B. Saft oder Milch) hinzu.

1. Lassen Sie den Schalter los, um den Mixer auszuschalten.

Mixen/Rühren

Mit dem Schneebesen können Sie beispielsweise Sahne und Eiweiß steif schlagen oder auch einen leichten Teig oder ein Dessert anrühren.

1. Montieren Sie Motorgehäuse und Schneebesen, siehe „Schneebesen montieren“.
2. Stellen Sie den mitgelieferten Mess- und Mixbecher auf.

3. Geben Sie die gewünschten Zutaten in den Mess- und Mixbecher 3 (max. 350 ml Flüssigkeit). Beachten Sie die MAX-Markierung an der Skala des Bechers. Becher nicht überfüllen!

4. Halten Sie den ausgeschalteten Stabmixer mit dem Schneebesen in die Zutaten. Tauchen Sie den Schneebesen nicht zu tief in die zu verarbeitende Speise. Das Motorgehäuse darf nicht eintauchen.

5. Stecken Sie den Netzstecker in eine Steckdose.

6. Schalten Sie den Stabmixer ein, siehe „Ein- und Ausschalten/Geschwindigkeit wählen“.
7. Bewegen Sie den Schneebesen im Uhrzeigersinn, halten Sie ihn dabei leicht schräg.
8. Lassen Sie den Schalter los, um den Mixer auszuschalten.

Tipps zum Mixen und Rühren

• Statt des Messbechers ist eine breitere Schüssel auch oft gut geeignet.
• Nutzen Sie nur die Taste Turbo 8, wenn Sie den Schneebesen 6 betreiben.
• Schlagen Sie pro Durchgang max. 350 ml gekühlte Sahne auf (min. 30 % Fettgehalt bei 4-8 °C).
• Schlagen Sie das Eiweiß von max. 4 Eiern pro Durchgang auf.

Deckel nutzen

Mit dem Deckel 3 können Sie den Mess- und Mixbecher 4 verschließen.

Der Deckel ermöglicht nicht die längerfristige Aufbewahrung von Lebensmitteln (Lebensmitteln von mehr als 24 Stunden). Er dient nur zum kurzfristigen Verschließen des Behälters, um z. B. Geruchsbildung zu verhindern.

Fehlersuche

Problem Mögliche Ursache
Keine Funktion. • Netzstecker in der Steckdose?
Messer im Pürierstab bzw. Schneebesen dreht sich nicht oder nur sehr schwer.	• Mixer sofort ausschalten und folgende Punkte prüfen:• Hindernis im Behälter?• Messer/Schneebesen blockiert?• Mixer richtig zusammengesetzt?• Speise zu fest oder zu zäh?

Reinigung und Pflege

⚠️ WARNUNG!

Stromschlaggefahr!

Fehlerhafter Umgang mit dem Mixer kann einen elektrischen Stromschlag verursachen.

- Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie den Mixer reinigen.

- Tauchen Sie weder Motor, Netzanschlussleitung oder Netzstecker in Wasser oder andere Flüssigkeiten.

VORSICHT!

Verletzungsgefahr!

Fehlerhafter Umgang mit dem Mixer kann zu Verletzungen führen.

– Das Messer vom Pürierstab ist scharf. Seien Sie vorsichtig, wenn Sie mit dem Gerät hantieren oder es reinigen.

HINWEIS!

Beschädigungsgefahr!

Unsachgemäßer Umgang mit dem Mixer kann zu Beschädigungen des Gerätes führen.

- Verwenden Sie zum Reinigen keine Dampfreiniger, spitzen Gegenstände, scharfen Chemikalien, harten, kratzenden oder scheuernden Reinigungsmittel. Nicht alle Teile sind nicht für eine Reinigung in der Spülmaschine geeignet.

– Reinigen Sie den Mixer nicht mit harten, kratzenden oder scheuernden Reinigungsmitteln, Stahlwolle o. Ä. Die Oberfläche könnte zerkratzen.

1. Schalten Sie den Mixer aus und ziehen Sie den Stecker aus der Steckdose.
2. Trennen Sie Pürierstab/Schneebesen und Motorgehäuse vor dem Reinigen.

WARNUNG: Lassen Sie besonders den Pürierstab noch abkühlen, falls Sie damit kurz zuvor heiße Speisen püriert haben.

Der Markierpfeil auf dem Pürierstab/Schneebesenhalter muss dazu auf das „Offene-Schloß-Symbol“ am Motor zeigen. Danach können Sie den Pürierstab/Schneebesenhalter nach unten abziehen.

1. Ziehen Sie den Schneebesen aus dem Schneebesenhalter.

Motor

- Wischen Sie den Motor 1 mit einem leicht angefeuchteten weichen Tuch sauber.

Zubehör

1. Spülen Sie den Pürierstab 2 bzw. den Schneebesen 6 unter warmem Wasser ab, um den groben Schmutz zu entfernen.
2. Wischen Sie den Schneebesenhalter 5 mit einem leicht angefeuchteten weichen Tuch sauber. Der Schneebesenhalter darf nicht in der Spülmaschine gereinigt werden.
3. Anschließend können Sie das Zubehör in mildem Geschirrspülwasser reinigen.
4. Lassen Sie alle Teile nach dem Reinigen gründlich trocknen.

Schneebesen und Mess- und Mixbecher können auch in der Spülmaschine gereinigt werden.

Reinigungstipps

• Reinigen Sie den Stabmixer und das Zubehör möglichst sofort nach dem Gebrauch.
• Besonders nach dem Verarbeiten von sehr salzigen Lebensmitteln sollten Sie den Pürierstab sofort abspülen.
• Einige Lebensmitteln verfärben den Kunststoff. Reiben Sie in diesem Fall diese Teile mit etwas Speiseöl ein und geben Sie dann in die Spülmaschine (nur Schneebesen und Mess- und Mixbecher!) oder waschen sie mit der Hand ab. Auf diese Weise lassen sich die meisten Verfärbungen einfach beseitigen.
• Verfärbungen stellen keine Beschädigung dar und verursachen auch keine Geschmacksbeeinträchtigung.

Aufbewahren

– Reinigen Sie den Mixer und das Zubehör. Lassen Sie alle Teile vollständig trocknen.

- Bewahren Sie alle gereinigten Teile bei längerem Nichtgebrauch an einem trockenen, für Kinder unzugänglichen Ort auf. Als Umverpackung können Sie hierfür die Originalverpackung nutzen.

- Netzanschlussleitung nicht um das Gerät oder Teile des Gerätes wickeln. Durch fehlerhaftes Aufwickeln kann die Kabelisolation beschädigt werden und es besteht Stromschlaggefahr.

Technische Daten

Modell: GT-SB-04-CH

Versorgungsspannung: 230 V\~, 50 Hz

Leistung: 800 W

Schutzklasse:

Betriebsdauer: Pürierstab: max. 1 Minute

Schneebesen: max. 2 Minuten

danach jeweils 3 Minuten abkühlen lassen

Artikelnummer: 822444

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

Diese Bedienungsanleitung kann auch als pdf-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.

Der maximale Leistungswert wird anhand des Aufsatzes mit der größten Leistungsaufnahme berechnet. Diese wird beispielsweise erreicht beim Stabmixer mit 100 g Mehl und 50 g Honig im Messbecher, maximal 5 Sekunden verrühren, dann mindestens 5 Minuten Pause.

Konformitätserklärung

Die Konformität des Produktes mit den gesetzlich vorge schriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Artikel entsorgen

Entsorgen Sie den Artikel entsprechend der in Ihrem Land geltenden Vorschriften.

Altgeräte gehören nicht in den Hausmüll!

Das Symbol mit der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht zusammen mit dem Hausmüll entsorgt werden dürfen.

Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt.

Batterien und Akkus, die nicht fest vom Elektro- oder Elektronikgerät umschlossen sind und zerstörungsfrei entnommen werden können, sind vor der Abgabe des Geräts an einer Erfassungsstelle von diesem zu trennen und einer vorgesehenen Entsorgung zuzuführen. Das Gleiche gilt für Lampen, die zerstörungsfrei aus dem Gerät entnommen werden können.

Elektro- und Elektronikgerätebesitzer aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von den Herstellern bzw. Vertreibern eingerichteten Sammelstellen abgeben. Die Abgabe von Altgeräten ist unentgeltlich.

Generell haben Vertreiber die Pflicht, die unentgeltliche Rücknahme von Altgeräten durch geeignete Rücknahmemöglichkeiten in zumutbarer Entfernung zu gewährleisten.

Verbraucher haben die Möglichkeit zur unentgeltlichen Abgabe eines Altgeräts bei einem rücknahmepflichtigen Vertreiber, wenn sie ein gleichwertiges Neugerät mit einer im Wesentlichen gleichen Funktion erwerben. Diese Möglichkeit besteht auch bei Lieferungen an einen privaten Haushalt.

Bitte wenden Sie sich an Ihre ALDI SUISSE Filiale.
