BEDIENUNGSANLEITUNG Polo 2.0 Enders

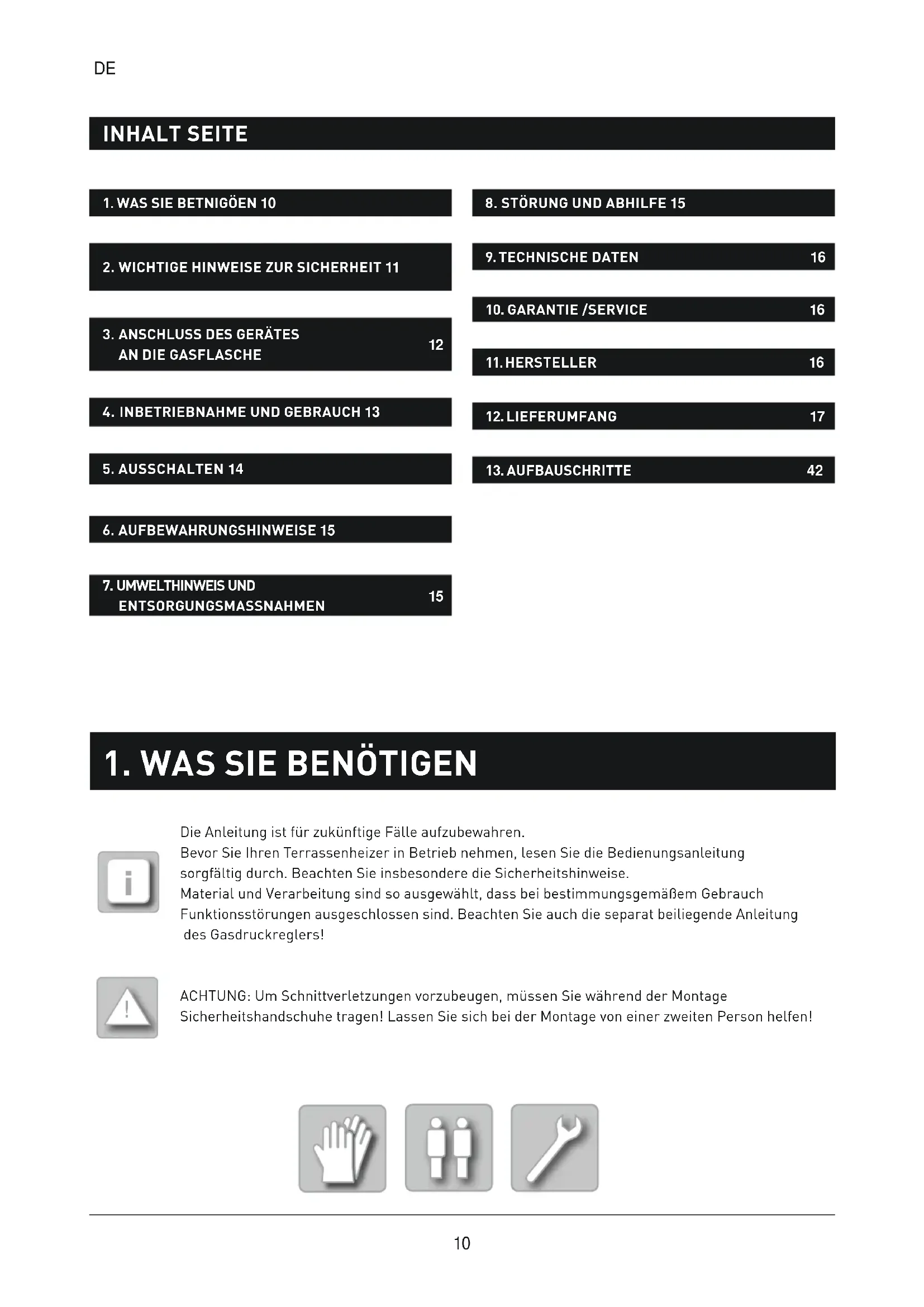

NÁVOD K MONTÁŽI A POUŽITÍ 2 AUFBAU-/BEDIENUNGSANLEITUNG 10

POLO 2.0 Art.-Nr. 546023

POLO 2.0 Art.-Nr. 546023

POLO 2.0 Art.-Nr. 546023

2. WICHTIGE HINWEISE ZUR SICHERHEIT 11

3. ANSCHLUSS DES GERÄTES

4. INBETRIEBNAHME UND GEBRAUCH 13

6. AUFBEWAHRUNGSHINWEISE 15

7. UMWELTHINWEIS UND

ENTSORGUNGSMASSNAHMEN

8. STÖRUNG UND ABHILFE 15

9. TECHNISCHE DATEN 16

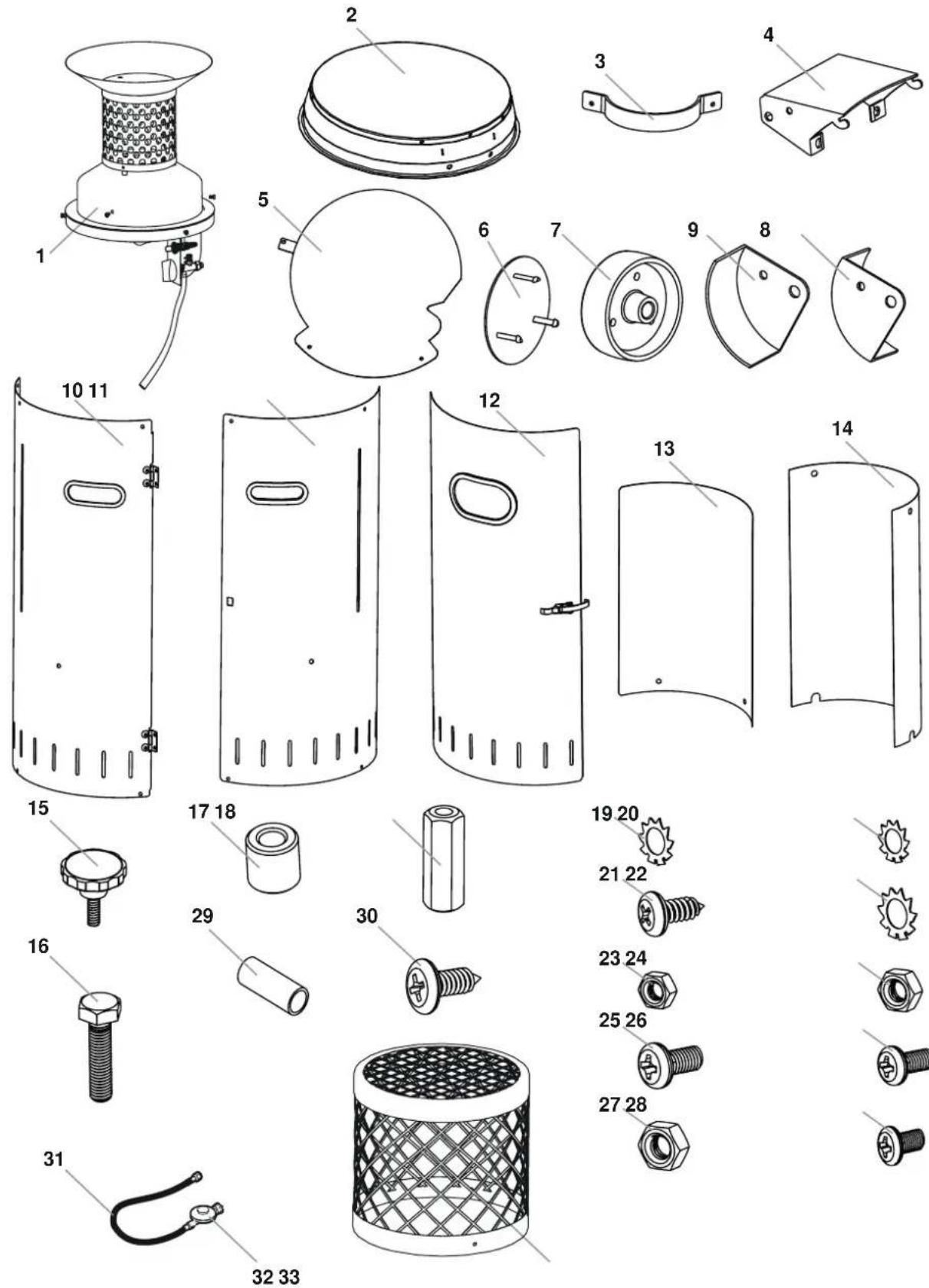

13. AUFBAUSCHRITTE 42

1. WAS SIE BENÖTIGEN

Die Anleitung ist für zukünftige Fälle aufzubewahren. Bevor Sie Ihren Terrassenheizer in Betrieb nehmen, lesen Sie die Bedienungsanleitung sorgfältig durch. Beachten Sie insbesondere die Sicherheitshinweise. Material und Verarbeitung sind so ausgewählt, dass bei bestimmungsgemäßem Gebrauch Funktionsstörungen ausgeschlossen sind. Beachten Sie auch die separat beiliegende Anleitung des Gasdruckreglers! ACHTUNG: Um Schnittverletzungen vorzubeugen, müssen Sie während der Montage Sicherheitshandschuhe tragen! Lassen Sie sich bei der Montage von einer zweiten Person helfen! !11 POLO 2.0 Art.-Nr. 546023

2. WICHTIGE HINWEISE ZUR SICHERHEIT

ACHTUNG: Nur im Freien oder gut belüfteten Räumen verwenden. (Bei einem gut belüftetem Raum müssen mindestens 25 % der Umschließungsfläch offen sein. Die Umschließungsfläch ist die Summe aller Wandflächen. Entsprechend den geltenden Vorschriften muss das Gerät installiert und die Flüssiggasflasch gelagert werden.

BESTIMMUNGSGEMÄSSER GEBRAUCH

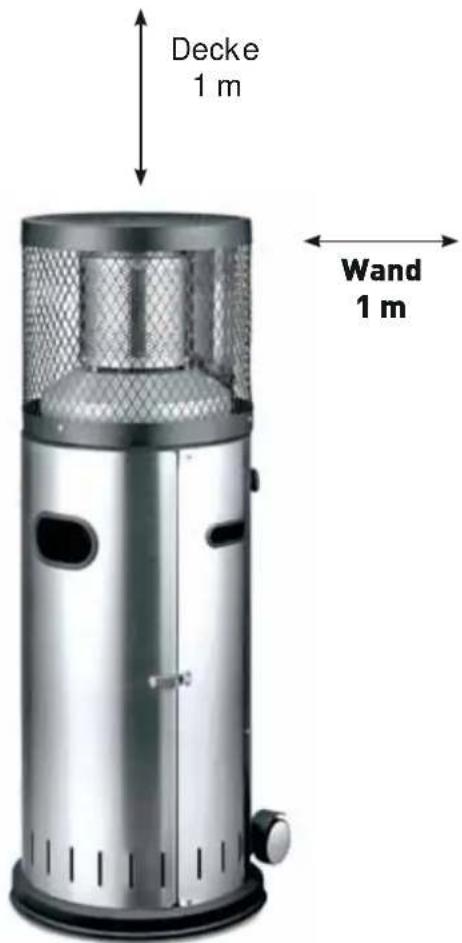

Q Der Terrassenheizer darf nur zu Heizzwecken verwendet werden Q Dieses Gerät muss entsprechend der vorliegenden Anleitung installiert werden. ALLGEMEINE SICHERHEITSHINWEISE Q Kinder sind während der Montage (verschluckbare Kleinteile) und des Gebrauchs (Verbrennungsgefahr) sowie dem gelagerten Terrassenheizer fernzuhalten. Q Die Kunststoffbeutel des Verpackungsmaterials dürfen wegen Erstickungsgefahr nicht übergestülpt werden. Q Bewahren Sie die Flüssiggas-Flasche an gut belüfteten Plätzen oberhalb der Erdoberfläche auf. Q Der Terrassenheizer darf nicht in Wohn-, Keller- und Büroräumen oder ähnlichen Räumen aufgestellt werden. Q Das Gerät muss auf eine ebene und feste Unterlage gestellt werden. Q Flüssiggasflaschen vor starker Sonneneinstrahlung schützen. Q Der Aufstellort muss pro 1kW installierte Nennwärmebelastung des Terrassenheizers mindestens ein Volumen von 20 m³ haben und gut belüftet sein (überdachte Terrasse, Bierzelte u. ä.). Q Während des Betriebes muss ein sicherer Abstand zu brennbaren Materialien und Stoffen eingehalten werden. Der Abstand in Strahlrichtung zwischen strahlender Fläche und brennbaren Stoffen darf 2 m nicht unterschreiten. Q Die übrigen Abstände zu brennbaren Stoffen dürfen 1 m nicht unterschreiten. Q Bei starkem Wind das Gerät gegen Umkippen sichern oder auschalten. Q Vor jeder Inbetriebnahme das Vorhandensein und den ordnungsgemäßen Zustand (keine Beschädigungen) der Dichtungen am Flaschenventil kontrollieren. Keine zusätzliche Dichtung verwenden. Q Der Terrassenheizer darf nur über einen zwischengeschalteten Druckregler mit einem zulässigen Ausgangsdruck, (siehe Geräteschild und werkseitige Einstellung), betrieben werden. Q Nach der Montage sind alle Verbindungsstellen auf Dichtheit zu kontrollieren. Hierzu ist ein schaumbildendes Mittel (z.B. Gas- Control- Spray oder Seifenlauge) zu verwenden. Q Vor jedem Standortwechsel muss der Terrassenheizer abgeschaltet und die Gasflasche aus dem Flaschenbehälter entfernt werden. Q Der Gasschlauch darf nicht geknickt werden. Q Die Belüftungsöffnungen des Behältermantels für die Gasflasche dürfen nicht abgedeckt werden Eventuell ausströmendes Gas würde sich im Behälter sammeln, dadurch besteht Explosionsgefahr. Decke 1 m Wand 1 m12

Q Das Gerät nie bewegen wenn es in Betrieb ist (Verbrennungsgefahr). Q Die Gasflasche muss sich während des Betriebes des Gerätes immer im dafür vorgesehenen Behältermantel befinden. Q Zur Vorbeugung von Schnittwunden durch eventuelle scharfe Kanten tragen Sie bei der Montage Sicherheitshandschuhe. Q Nur die vom Hersteller genannten Gasarten und Gasflasche verwenden! Q Reparaturen und Wartungen an gastechnischen Teilen des Gerätes dürfen nur von hierfür autorisiertem Fachpersonal durchgeführt werden. Q Das Flaschenventil (B) der Gasflasch ist im Falle einer Störung immer sofort zu schließen. Q Der Gasschlauch muss wenigstens einmal pro Monat und jedes Mal wenn die Gasflasch ausgetauscht wird auf Risse und Beschädigung geprüft werden. Q Der Gasschlauch und der Druckregler sind von einem Fachbetrieb in Abständen von 5 Jahren zu überprüfen und spätestens nach 10 Jahren auszutauschen. Q Bei Beschädigungen des Gasschlauchs ersetzen sie diesen durch einen Gasschlauch gleicher Qualität und Länge, welcher 150 cm nicht überschreiten darf. Q Im Falle einer Gasundichtheit darf das Gerät nicht verwendet werden. Wenn es im Betrieb ist, muss die Gaszufuhr abgesperrt werden. Bevor es wieder benutzt wird, muss das Gerät überprüft und schadhafte Teile ausgetauscht werden. Mögliche lose Verbindungen müssen angezogen werden. ZUM ANSCHLUSS DES GERÄTES SIND FOLGENDE TEILE ERFORDERLICH Q handelsübliche Propan/Butan - Flüssiggasflasch Q fest eingestellter Druckregler, 1,5 kg/h, passend zur verwendeten Gasflasche Betriebsdruck 30 mbar Q anerkannte 40 cm lange Schlauchleitung (beiliegend) Q anerkanntes Lecksuchspray oder schaumbildendes Mittel (z.B. Gas-Control-Spray oder Seifenlauge).

3. ANSCHLUSS DES GERÄTES

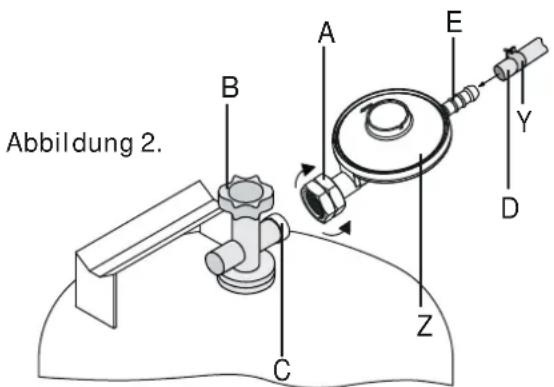

A Überwurfmutter B Flaschenventil C Flaschenventilgewinde D Schlauch (EN 16436, Ø 8 mm) E Ausgang Y Klemmschelle Z Druckregler (EN 16129)

Gasflasche: max. 59 cm x Ø 30 cm Abbildung 2.13 POLO 2.0 Art.-Nr. 546023 ACHTUNG: Der Betrieb ohne Gasdruckregler ist nicht zulässig. Angaben zum länderspezifische Gasdruck entnehmen Sie dem Typenschild. Beachten Sie hierzu auch die beiliegende Bedienungsanleitung des Gasdruckreglers.

1. Überprüfen Sie vor dem Anschluss alle Dichtungen auf Beschädigung.

2. Überwurfmutter (A) des Druckreglers (Z) durch Linksdrehung von Hand mit dem

Flaschenventilgewinde (C) verbinden. Kein Werkzeug verwenden, da hierdurch die Flaschenventildichtung beschädigt werden kann und somit die Dichtheit nicht mehr gewährleistet ist..

3. Die Schlauchleitung (D) ist mit dem Druckregler-Ausgang (E) zu verbinden und mit Hilfe der

Klemmschelle (Y) zu befestigen.

4. Dichtprüfung aller Verbindungsstellen bei geöffnetem Flaschenventil (B) vornehmen.

Dazu verwenden Sie bitte ein anerkanntes Lecksuchspray oder schaumbildendes Mittel (z.B. Gas-Control-Spray oder Seifenlauge). Dieses bringen Sie an den Verbindungsstellen des Schlauches auf. Die Dichtheit ist sichergestellt, wenn sich keine Blasenbildung zeigt.

1. Öffnen Sie das Flaschenventil.

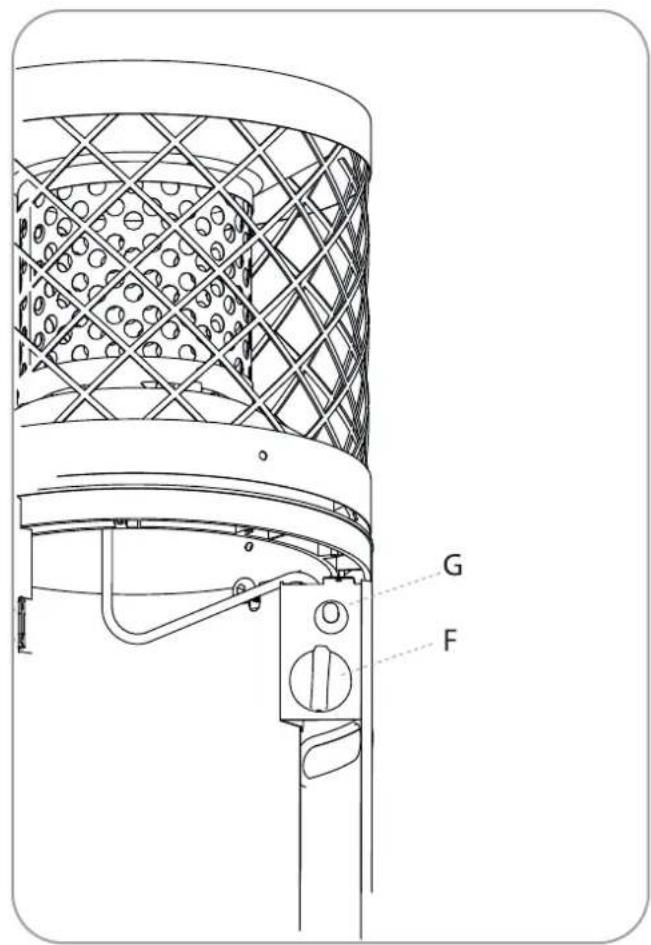

2. Drücken Sie den Regulierknopf (F) in der Einstellung kleines Flammensymbol bis zum

Anschlag ein und gleichzeitig mehrmals die Piezozündung (G). Halten Sie den Regulierknopf nach erfolgter Zündung noch ca. 10 Sek. gedrückt, um die Zündsicherung zu aktivieren.

3. Sollte im Ausnahmefall nach 4-5 maliger Betätigung des Piezozünders die Zündung nicht

erfolgt sein, wiederholen Sie den Vorgang nach ca. 2 Minuten. ACHTUNG: Eine Dichtprüfung mit offener Flamme ist strengstens untersagt, da sich ausströmendes Gas entzünden kann! ACHTUNG: Die Flüssiggasflasch ist in einem gut belüfteten Raum, entfernt von offenen Flammen (Kerzen, Zigaretten, andere Geräte mit offenen Flammen, ...) zu wechseln! ACHTUNG: Beim Zünden und beim Abstellen des Gerätes kann eine leichte Verpuffung am Brenner eintreten. Dies ist kein Fehler am Gerät und kein Grund zur Beunruhigung. Halten Sie immer ausreichend Abstand zum Brenner.

4. INBETRIEBNAHME UND GEBRAUCH

ANSCHLUSS GASFLASCHE HINWEIS: Es besteht die Möglichkeit das Gerät durch andere Zündmittel (Feuerstab, Zündholz) seitlich durch das Glühgitter zu zünden. Achten Sie auch hierbei auf einen sicheren Abstand zum Brenner! Vorsicht, zugängliche Teile können sehr heiß sein. Kleine Kinder sind fernzuhalten.14

1. Zum Ausstellen des Gerätes schließen Sie das Flaschenventil (B).

POLO 2.0 Art.-Nr. 546023

6. AUFBEWAHRUNGSHINWEISE

8. STÖRUNG UND ABHILFE

7. UMWELTHINWEIS UND

ENTSORGUNGSMASSNAHMEN Vergewissern Sie sich, dass der Terrassenheizer ausgeschaltet und abgekühlt ist. Entfernen Sie den Druckregler mit dem Gasschlauch von der Gasflasche indem Sie die Überwurfmutter A (siehe Punkt 3) im Uhrzeigersinn lösen. Überprüfen Sie immer die Dichtung auf Beschädigung. Zur Entsorgung des Terrassenheizers zerlegen Sie ihn in seine Einzelteile. Geben Sie Metalle, Kunststoffe, Verpackungsmaterialien und den kompletten Brenner in die sortenreine Wiederverwertung. FEHLER: ABHILFE: Ihr Terrassenheizer zündet nicht. Der Terrassenheizer besitzt eine Kippsicherung, in der durch den Transport die Gaszufuhr durch eine Kugel verschlossen werden kann. Um die Gaszufuhr zu öffnen, schütteln Sie den Brennerkopf etwas, damit die Kugel wieder in die Ausgangsstellung gelangt, um eine ordnungsgemäße Gaszufuhr herzustellen. ACHTUNG: Sollten Sie bei der Dichteprüfung eine Beschädigung feststellen oder nur vermuten (Abschnitt 3), wenden Sie sich an Ihre Vertriebs- oder Füllstation. ACHTUNG: Bewahren Sie die Flüssiggas-Flasche an gut belüfteten Plätzen oberhalb der Erdoberfläch auf. Für die Lagerung des Terrassenheizers wählen Sie einen trockenen Ort. !16

Dieses Gerät wurde nach der DIN EN 14543 : 2017 geprüft und zugelassen. MODELL: HERSTELLER ART.-NR.: GASART: NENNWÄRMEBELASTUNG (HS): ANSCHLUSSWERT: HÖHE: POLO 2.0

Propan / Butanu (G31/G30) max. 6 kW max. 437 ca. 115 Länder Kategorie mbar Düsenkennzeichnung (mm) DE I3+ 28-30/37 Ø 1,25 Wir übernehmen für 2 Jahre die Garantie auf Funktion des Gerätes. Voraussetzung für die Garantieleistung ist eine ordnungsgemäße Behandlung des Gerätes und ein offi ieller Nachweis des Kaufdatums. Technische und farbliche Änderungen behalten wir uns vor. Die Garantie erlischt nach Ablauf der Garantiezeit oder sofort, wenn eigenständig Veränderungen am Gerät durchgeführt wurden. An Bauteilen, die vom Hersteller oder seinem Vertreter versiegelt wurden, dürfen keine Manipulationen durchgeführt werden! Sollte Ihr Produkt trotz unserer Qualitätskontrollen einmal einen Defekt aufweisen, dann bringen Sie es bitte NICHT zurück zum Einzelhändler, sondern setzen Sie sich direkt mit Enders in Verbindung. So können wir eine schnelle Reklamationsbearbeitung gewährleisten. SERWISU: www.enders-germany.com Enders Colsman AG Brauck 1 D-58791 Werdohl17 POLO 2.0 Art.-Nr. 546023

Entfernen Sie zuerst die Schutzfolie (sofern vorhanden) von den Blechteilen. ACHTUNG: Montieren Sie die Schrauben zuerst nur lose und ziehen Sie diese erst nach der kompletten Montage fest an. !18
