Produkttyp	Kabelloser Rauchmelder
Marke	Sygonix
Modell	SY-5040174
Abmessungen (L x B x H)	76 x 76 x 28,5 mm
Gewicht (ohne Batterie)	68 g
Stromversorgung	3 V, CR123A-Batterie (1400 mAh)
Durchschnittsverbrauch	< 20 μA
Frequenzband	868,267 ~ 868,3892 MHz
Maximale Sendeleistung	10 mW
Reichweite im Freifeld	> 100 m
Alarmlautstärke	≥ 85 dB auf 3 m
Umgebungstemperatur	-10 °C bis +55 °C
Umgebungsfeuchtigkeit	0 % bis 95 % rF (nicht kondensierend)
Batterielebensdauer	Etwa 5 Jahre
Norm	EN 14604:2005 + AC:2008
Maximale Anzahl vernetzbarer Melder	Bis zu 24
Erkennungsprinzip	Fotoelektrisch (Streulicht)
Verwendungszweck	Trockene, staubfreie Innenräume
Lieferumfang	Melder, Montagematerial, CR123A-Batterie, Bedienungsanleitung
Produktlebensdauer	8 Jahre (Austausch empfohlen)
Funktionstest	Testknopf drücken: 3 Signaltöne zweimal + rote LED blinkt
Pausenmodus (Stummschaltung)	9 Minuten durch Gedrückthalten des Testknopfs
Batterien austauschbar	Ja (CR123A)
Reparierbarkeit	Nicht durch Benutzer reparierbar (nach 8 Jahren ersetzen)

Häufig gestellte Fragen - SY-5040174 Sygonix

Wo installiere ich den Rauchmelder SY-5040174?

Installieren Sie ihn an der Decke, in der Mitte des Raumes, mindestens 50 cm von Wänden und 60 cm von Ecken entfernt. Vermeiden Sie Küche, Bad und Garagen. Platzieren Sie in jedem Schlafzimmer und auf jeder Etage für optimalen Schutz.

Wie teste ich den Rauchmelder?

Drücken Sie kurz den Test-Knopf in der Mitte. Das Gerät sollte dreimal zweimal piepen und die rote LED blinken. Testen Sie ihn jede Woche.

Welche Batterie verwenden und wie wechseln?

Verwenden Sie eine nicht wiederaufladbare CR123A-Batterie. Entfernen Sie den Melder durch Drehen von der Montageplatte, legen Sie die Batterie unter Beachtung der Polarität ein, und montieren Sie ihn wieder.

Wie verbinde ich mehrere Melder miteinander?

Halten Sie den Testknopf etwa 8 Sekunden gedrückt, bis die LED blinkt. Wiederholen Sie dies an einem anderen Melder, drücken Sie dann kurz den Testknopf eines der beiden. Wiederholen Sie, um bis zu 24 Melder hinzuzufügen.

Was tun im Alarmfall?

Verlassen Sie sofort das Gebäude gemäß Ihrem Evakuierungsplan. Öffnen Sie keine heißen Türen. Begeben Sie sich zum vereinbarten Treffpunkt und rufen Sie die Feuerwehr von außen an.

Wie deaktiviere ich vorübergehend einen Fehlalarm?

Drücken Sie lange auf den Test-Knopf, um den Pausenmodus für 9 Minuten zu aktivieren. Der Alarm setzt fort, wenn der Rauch anhält.

Wann muss der Rauchmelder ersetzt werden?

Ersetzen Sie ihn nach 8 Jahren Betrieb. Ersetzen Sie die Batterie, sobald die LED alle 40 Sekunden zweimal blinkt und zweimal piept.

Kann der Melder in einem Wohnwagen verwendet werden?

Ja, aber montieren Sie ihn an einer vertikalen Wand statt an der Decke, um eine thermische Barriere zu vermeiden. Halten Sie die Sicherheitsabstände ein.

Wie reinige ich den Rauchmelder?

Verwenden Sie ein weiches, trockenes Tuch für die Außenseite. Für inneren Staub eine weiche Bürste oder Staubsauger. Keine chemischen Reinigungsmittel verwenden.

Was bedeutet ein zweimaliges rotes Blinken alle 40 Sekunden?

Dies zeigt eine schwache Batterie oder einen Gerätefehler an. Ersetzen Sie zuerst die Batterie. Wenn das Problem weiterhin besteht, ersetzen Sie den Melder.

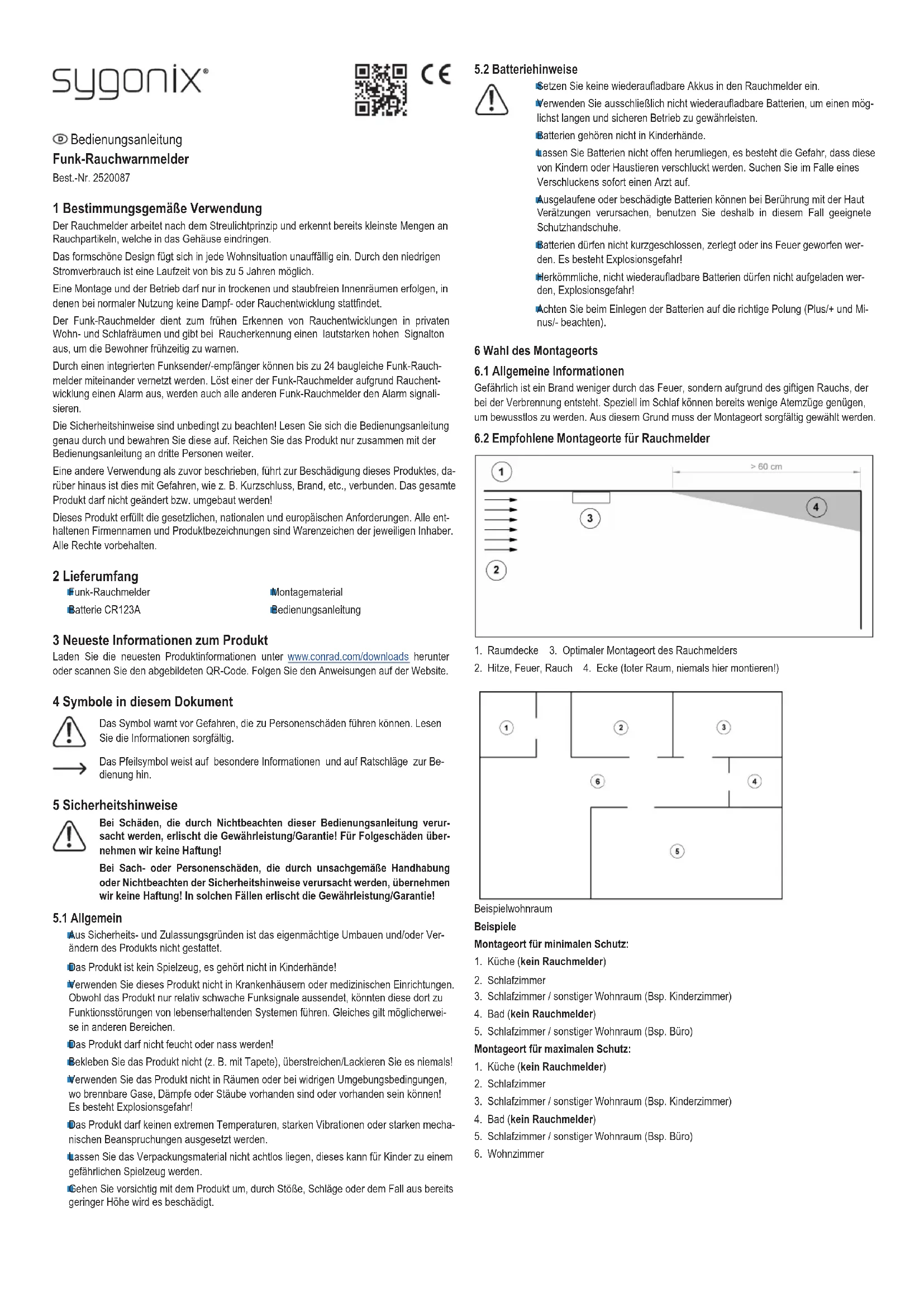

BEDIENUNGSANLEITUNG SY-5040174 Sygonix

© Bedienungsanleitung

Funk-Rauchwarnmelder

Best.-Nr. 2520087

1 Bestimmungsgemäße Verwendung

Der Rauchmelder arbeitet nach dem Streulichtprinzip und erkennt bereits kleinste Mengen an Rauchpartikeln, welche in das Gehäuse eindringen.

Das formschöne Design fügt sich in jede Wohnsituation unauffällig ein. Durch den niedrigen Stromverbrauch ist eine Laufzeit von bis zu 5 Jahren möglich.

Eine Montage und der Betrieb darf nur in trockenen und staubfreien Innenräumen erfolgen, in denen bei normaler Nutzung keine Dampf- oder Rauchentwicklung stattfindet.

Der Funk-Rauchmelder dient zum frühen Erkennen von Rauchentwicklungen in privaten Wohn- und Schlafräumen und gibt bei Raucherkennung einen lautstarken hohen Signalton aus, um die Bewohner frühzeitig zu warnen.

Durch einen integrierten Funksender/-empfänger können bis zu 24 baugleiche Funk-Rauchmelder miteinander vernetzt werden. Löst einer der Funk-Rauchmelder aufgrund Rauchentwicklung einen Alarm aus, werden auch alle anderen Funk-Rauchmelder den Alarm signalisieren.

Die Sicherheitshinweise sind unbedingt zu beachten! Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z. B. Kurzschluss, Brand, etc., verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

2 Lieferumfang

Funk-Rauchmelder

Montagematerial

Batterie CR123A

Bedienungsanleitung

3 Neueste Informationen zum Produkt

Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.

4 Symbole in diesem Dokument

Das Symbol warnt vor Gefahren, die zu Personenschäden führen können. Lesen Sie die Informationen sorgfältig.

Das Pfeilsymbol weist auf besondere Informationen und auf Ratschläge zur Bedienung hin.

5 Sicherheitshinweise

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie!

5.1 Allgemein

Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände!

Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Einrichtungen. Obwohl das Produkt nur relativ schwache Funksignale aussendet, könnten diese dort zu Funktionsstörungen von lebenserhaltenden Systemen führen. Gleiches gilt möglicherweise in anderen Bereichen.

Das Produkt darf nicht feucht oder nass werden!

Bekleben Sie das Produkt nicht (z. B. mit Tapete), überstreichen/Lackieren Sie es niemals!

Verwenden Sie das Produkt nicht in Räumen oder bei widrigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können! Es besteht Explosionsgefahr!

Das Produkt darf keinen extremen Temperaturen, starken Vibrationen oder starken mechanischen Beanspruchungen ausgesetzt werden.

Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses kann für Kinder zu einem gefährlichen Spielzeug werden.

Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

5.2 Batteriehinweise

Setzen Sie keine wiederaufladbare Akkus in den Rauchmelder ein.

Verwenden Sie ausschließlich nicht wiederaufladbare Batterien, um einen möglichst langen und sicheren Betrieb zu gewährleisten.

Batterien gehören nicht in Kinderhände.

Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf.

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Batterien dürfen nicht kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht Explosionsgefahr!

Herkömmliche, nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden, Explosionsgefahr!

Achten Sie beim Einlegen der Batterien auf die richtige Polung (Plus/+ und Minus/- beachten).

6 Wahl des Montageorts

6.1 Allgemeine Informationen

Gefährlich ist ein Brand weniger durch das Feuer, sondern aufgrund des giftigen Rauchs, der bei der Verbrennung entsteht. Speziell im Schlaf können bereits wenige Atemzüge genügen, um bewusstlos zu werden. Aus diesem Grund muss der Montageort sorgfältig gewählt werden.

6.2 Empfohlene Montageorte für Rauchmelder

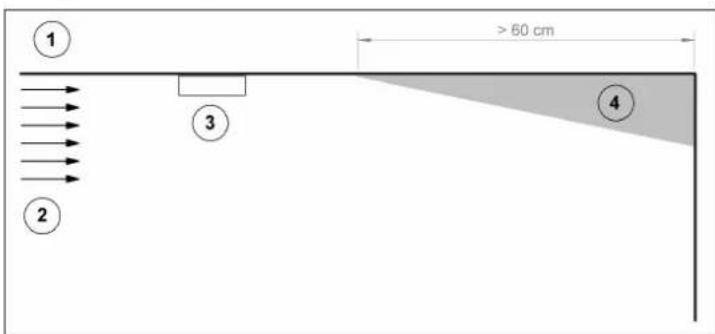

① ② ③ ④ > 60 cm

1. Raumdecke 3. Optimaler Montageort des Rauchmelders
2. Hitze, Feuer, Rauch 4. Ecke (toter Raum, niemals hier montieren!)

① ② ③ ④ ⑤ ⑥

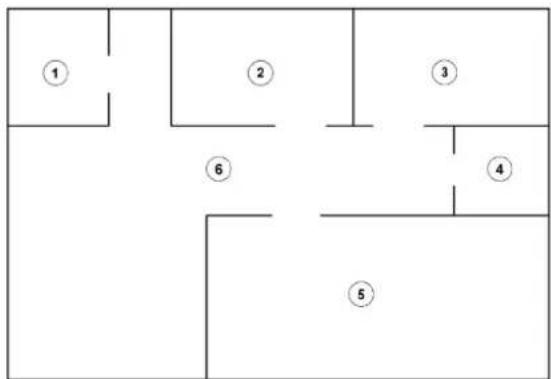

Beispielwohnraum

Beispiele

Montageort für minimalen Schutz:

1. Küche (kein Rauchmelder)
2. Schlafzimmer
3. Schlafzimmer / sonstiger Wohnraum (Bsp. Kinderzimmer)
4. Bad (kein Rauchmelder)
5. Schlafzimmer / sonstiger Wohnraum (Bsp. Büro)

Montageort für maximalen Schutz:

1. Küche (kein Rauchmelder)
2. Schlafzimmer
3. Schlafzimmer / sonstiger Wohnraum (Bsp. Kinderzimmer)
4. Bad (kein Rauchmelder)
5. Schlafzimmer / sonstiger Wohnraum (Bsp. Büro)
6. Wohnzimmer

Montageort für minimalen Schutz:

1. Schlafzimmer

2. Schlafzimmer / sonstiger Wohnraum (Bsp. Kinderzimmer)

Montageort für maximalen Schutz:

1. Schlafzimmer
2. Gang
3. Schlafzimmer / sonstiger Wohnraum (Bsp. Kinderzimmer)
4. Treppenhaus
5. Wohnzimmer
6. Treppenhaus

für optimalen Schutz sollte in jedem Raum ein Rauchmelder installiert werden. Ausgenommen sind Räume wie Küche, Bad oder sonstige Räume mit Dampfentwicklung bei Gebrauch.
Platzieren Sie Rauchmelder in unmittelbarer Nähe der Schlafzimmer. Versuchen Sie außerdem, Fluchtwege von Schlafzimmern zu sichern, da diese Räume gewöhnlich am weitesten vom Ausgang entfernt sind. Sollte mehr als ein Schlafzimmer existieren, bringen Sie weitere Rauchmelder in jedem Schlafzimmer an.
Dies gilt auch für andere Räume mit Schlafgelegenheit (etwa Kinderzimmer, Gästezimmer o. ä.).
Bringen Sie Rauchmelder an, um Treppen zu abzusichern, denn Treppen können leicht als Schornsteine für Rauch und Feuer dienen und zur weiteren Ausbreitung beitragen.
Achten Sie darauf, zumindest einen Rauchmelder auf jeder Etage anzubringen.
Bringen Sie einen Rauchmelder in jedem Raum an, in denen sich elektrische Geräte oder Betriebsmittel (z. B. Fernseher im Wohnzimmer) befinden. Gerade bei solchen Geräten besteht oft die Gefahr von starker, giftiger Rauchentwicklung.
Bei größeren Räumen ist es empfehlenswert, mehr als einen Rauchmelder zu installieren.
Rauch und andere Verbrennungsrückstände steigen nach oben an die Zimmerdecke und verbreiten sich horizontal. Bringen Sie Rauchmelder an der Raumdecke in der Mitte des Zimmers an, da dies der Punkt ist, der am nächsten zu allen anderen Orten im Raum ist.
Die Montage an der Raumdecke wird in herkömmlichen Wohngebäuden empfohlen. In Wohnwägen oder Wohnmobilen wird jedoch wird das Anbringen an den senkrechten Wänden erforderlich sein, um eine thermale Barriere, die sich an der Decke bilden kann, zu verhindern.
Sollten Sie den Rauchmelder an der Decke installieren, achten Sie darauf, dass er mindestens 50 cm von der Seitenwand und 60 cm von jeder Ecke entfernt ist.
Der Rauchmelder sollte nach Möglichkeit in der Mitte der Raumdecke installiert werden.
Der Rauchmelder muss entweder an einer von der Decke abgehängten Strebe oder ähnlichen Punkten befestigt werden. Beachten Sie unbedingt die Mindestabstände von Raumecken und Wänden. In Räumen mit schrägen Zimmerdecken (Dachgeschoss) ist es empfehlenswert, je einen Rauchmelder an jeder Dachschräge zu montieren.
Der Rauchmelder sollte mindestens 150 cm von Lichtern, Abluftventilatoren, Klimaanlagen und Luftein-/Auslass entfernt montiert werden.

6.3 Ungünstige Montageorte für Rauchmelder

Folgende Montageorte sollten vermieden werden:

Küche/Bad und WC: Die in diesen Räumen vorhandenen Küchen- und Wasserdämpfe können einen Fehlalarm auslösen.
Garagen: In Garagen können die Fahrzeugabgase einen Fehlalarm auslösen.
In der Nähe von Heizungen oder Klimaanlagen.
In der Nähe (< 1,5 m) von Leuchtstoffröhren.
Räume, in denen die Temperatur unter +5 °C fällt oder über +38 °C steigt.
Dachgiebel: Hier könnte sich heiße Luft sammeln (z. B. im Sommer oder beim Heizen des Raums), was den Rauch eines gefährlichen Schwelbrandes davon abhält, an den Rauchmelder zu gelangen.
Raumdecken in Wohnwägen o. ä.: Sonnenstrahlen erwärmen die Raumdecke und damit auch die Luft im oberen Teil des Wohnwagens. Diese heiße Luft hält den Rauch eines gefährlichen Schwelbrandes davon ab, an den Rauchmelder zu gelangen.
Wände in ortsfesten Wohngebäuden: Hierbei wird der Rauch erst sehr spät erkannt, was eine Alarmierung verzögert.
Ecken in Gebäuden: Hierbei wird der Rauch erst sehr spät erkannt, was eine Alarmierung verzögert.

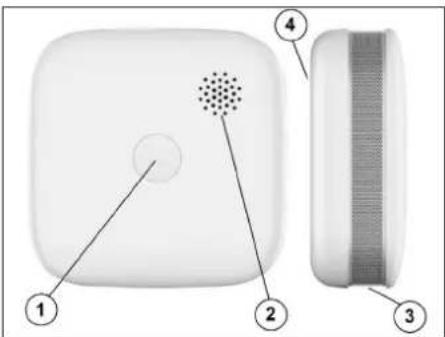

7 Bedienelemente

1. Taste „Test“ mit roter LED
2. Öffnung des Signalgebers (Schallaustrittsöffnung)
3. Rauchdetektor
4. Batteriefach

1 2 3 4 5 6 z:

7.1 Montage & Einlegen der Batterien

Der Funk-Rauchmelder kann ohne Batterien oder mit leeren Batterien nicht arbeiten.
Verwenden Sie aus Gründen der Betriebssicherheit niemals wiederaufladbare Akkus, sondern nur nicht wiederaufladbare Batterien.
Der Funk-Rauchmelder lässt sich aus Sicherheitsgründen nicht ohne eingelegte Batterien auf der Montageplatte fixieren.

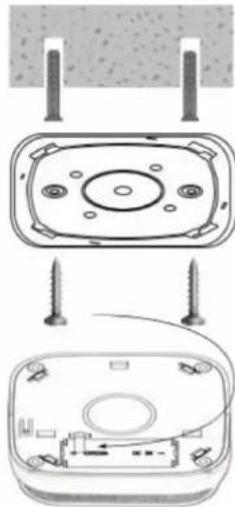

Lösen Sie die Montageplatte durch eine Drehbewegung vom Funk-Rauchmelder und nehmen Sie sie ab (Oberteil nach links gegen den Uhrzeigersinn drehen).
Verwenden Sie die Montageplatte als Bohrschablone und zeichnen die Bohrlöcher an den beiden äußeren, versenkt liegenden Öffnungen an.
Befestigen Sie die Montageplatte mit geeigneten Schrauben und ggf. Dübeln. Achten Sie beim Festschrauben bzw. Bohren darauf, dass keine Kabel oder Leitungen beschädigt werden.

Aufgrund des hohen Gewichts raten wir aus Sicherheitsgründen von einer Montage per Klebepad ab.

Setzen Sie die Batterie polungsrichtig ein. Beachten Sie entsprechende Markierungen im Batteriefach.
Setzen Sie den Funk-Rauchmelder auf der Montageplatte auf und verriegeln Sie ihn durch eine Drehung nach rechts (Oberteil nach rechts im Uhrzeigersinn drehen).

Überprüfen Sie die Funktion des Funk-Rauchmelders nach der Montage, indem Sie die Taste „Test“ in der Mitte des Funk-Rauchmelders kurz drücken. Der Funk-Rauchmelder gibt danach 2x drei Pieptöne aus und die Taste blinkt rot. Beachten Sie außerdem das Kapitel „Funktionstest“.

7.2 Batteriewechsel

Wenn die Batterie leer wird, blinkt die rote LED Anzeige zweimal alle 40 Sekunden. Gleichzeitig ertönt zweimal ein kurzer Piepton. Wechseln Sie dann umgehend die verbrauchte Batterie gegen eine neue aus.
Testen Sie den Funk-Rauchmelder einmal wöchentlich und nach jedem Batteriewechsel, indem Sie die Taste „Test“ in der Mitte des Funk-Rauchmelders kurz drücken. Der Funk-Rauchmelder gibt danach 2x drei Pieptöne aus und die Taste blinkt rot. Beachten Sie zudem das Kapitel „Funktionstest“.

Gehen Sie wie folgt vor:

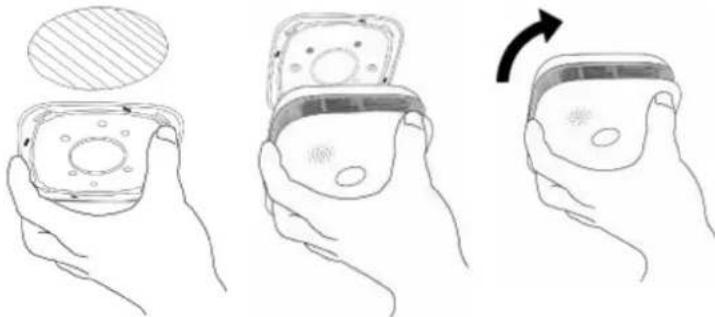

Lösen Sie die Montageplatte durch eine Drehbewegung vom Rauchmelder und nehmen Sie sie ab (Oberteil nach links gegen den Uhrzeigersinn drehen).
Tauschen Sie Batterie aus. Legen Sie die neue Batterie polungsrichtig ein. Beachten Sie entsprechende Markierungen im Batteriefach.
Selzen Sie den Rauchmelder auf der Montageplatte auf und verriegeln Sie ihn durch eine Drehung nach rechts (Oberteil nach rechts im Uhrzeigersinn drehen). Der Rauchmelder lässt sich aus Sicherheitsgründen nicht ohne eingelegte Batterien auf der Montageplatte fixieren.

7.3 Anlernen weiterer Funk-Rauchmelder

Mehrere baugleiche Funk-Rauchmelder können aneinander vernetzt werden. Löst später einer der Funk-Rauchmelder Alarm aus, so alarmieren kurz darauf auch alle anderen Funk-Rauchmelder (sofern sie sich in Reichweite befinden).

Auf diese Weise löst Rauch im Wohnzimmer nicht nur den Funk-Rauchmelder im Wohnzimmer aus, sondern ebenso alle anderen Funk-Rauchmelder in der ganzen Wohnung (sofern diese miteinander vernetzt wurden).

Gehen Sie wie folgt vor:

Wenn der Funk-Rauchmelder bereits an der Raumdecke montiert ist, so nehmen Sie ihn für den Anmeldevorgang von der Raumdecke ab. Legen Sie den Funk-Rauchmelder neben den neuen anzumeldenden Funk-Rauchmelder.

1. Drücken Sie die Taste „Test“ lange (ca. 8 Sekunden). Warten Sie, bis die rote LED in der Mitte der Taste „Test“ blinkt. Dies bedeutet, dass sich der Alarm im Anlernmodus befindet.
2. Wiederholen Sie Schritt (1) bei einen anderen Funk-Rauchmelder.
3. Drücken Sie nun kurz die Taste „Test“ an einem der beiden Funk-Rauchmelder, um die Verbindung zum Netzwerk herzustellen. Nach erfolgreicher Verbindung hört die rote LED-Anzeige bei dem Funk-Rauchmelder auf zu blinken, bei dem die Taste nicht gedrückt wurde. Bitte führen Sie Schritt 1 bis 3 innerhalb 2 Minuten aus.

Wenn Sie 2 Minuten die Taste nicht drücken, wird der Anlernmodus verlassen!

Wenn sei einen dritten Funk-Rauchmelder einbinden möchten, wiederholen Sie bitte die Schritte 1 bis 3. Es können maximal 24 baugleiche Funk-Rauchmelder in einem Netzwerk verbunden werden.

7.4 Funk-Rauchmelder aus dem Netzwerk entfernen:

Halten Sie die Taste „Test“ lange gedrückt (ca. 8 Sekunden) bis die LED-Anzeige zu blinken beginnt.
Lassen Sie die Taste „Test“ kurz los.
Drücken Sie erneut die Taste „Test“ so lange, bis die LED-Anzeige erlischt und der Funk-Rauchmelder die Trennung mit einem Piep quittiert.

7.5 Funktionstest

Während der normalen Funktion blinkt die rote LED neben der Taste „TEST“ alle 40 Sekunden kurz auf.
Um den Alarmton zu testen, drücken Sie kurz die Taste „TEST“. Der Funk-Rauchmelder gibt darauf hin 2x drei Pieptöne aus und die Taste blinkt rot. Dies zeigt eine korrekte Funktion des Funk-Rauchmelders und der Batterien an. Sollte kein Alarmton ausgegeben werden bzw. die LED-Anzeige nicht blinken, dann könnten die Batterien leer sein. Ersetzen Sie die Batterien und führen Sie einen erneuten Funktionstest durch. Hilft auch dies nichts, so tauschen Sie den Funk-Rauchmelder aus.
Sind mehrere Funk-Rauchmelder vernetzt, so piepen alle Funk-Rauchmelder beim Funktionstest. Die Funk-Rauchmelder piepen dann deutlichen länger, um genügend Zeit zu haben, um alle installierten Funk-Rauchmelder auf Funktion „Alarm“ zu überprüfen. Sollten Sie nicht alle Räume schaffen, drücken Sie erneut auf einen Funk-Rauchmelder die Taste „Test“.

Sollte Ihnen das Signal beim Funktionstest zu laut bzw. zu unangenehme sein, tragen Sie für die Zeit des Funktionstests einen Gehörschutz! In einem echten Alarmfall ist es jedoch besser, einen lauten Alarm zu besitzen, um auch eine Person mit einem tiefen Schlaf oder einer Gehörschwäche sicher zu alarmieren.

Es wird dringend empfohlen, den Funk-Rauchmelder wöchentlich zu testen, um eine ordnungsgemäße Funktion sicherzustellen. Ein Funktionstest der Funkübertragung ist möglich, indem Sie beispielsweise in einen der Funk-Rauchmelder Zigarettenrauch blasen. Es gibt im Zubehörhandel auch spezielle Test-Sprays für Rauchmelder. Hier müssen alle Funk-Rauchmelder einen Alarm auslösen.

7.6 Betriebszustände

7.6.1 Normaler Betriebszustand

Im normalen Betriebszustand blinkt die rote LED-Anzeige einmal alle 40 Sekunden.

7.6.2 Alarmzustand

Wenn die Rauchkonzentration den Alarmpunkt erreicht, blinkt die rote LED-Anzeige und der Funk-Rauchmelder piept.

7.6.3 Teststatus

Durch kurzes Drücken der Taste „Test“ blinkt die rote LED-Anzeige, der Alarm sendet 2x drei Pieptöne aus und stoppt automatisch wieder.

7.6.4 Batterie zu schwach

Wenn die Batterie leer wird, blinkt die rote Anzeige zweimal alle 40 Sekunden. Gleichzeitig ertönt zweimal ein kurzer Piepton. Wechseln Sie dann umgehend die verbrauchte Batterie gegen eine neue aus.

7.6.5 Gerätefehler

Die rote LED-Anzeige blinkt zweimal alle 40 Sekunden und der Alarm piept zweimal alle 40 Sekunden.

7.6.6 Ruhezustand

Wenn sich der Funk-Rauchmelder in eigenem Alarmzustand befindet, können Sie durch langes drücken der Taste „Test“ den Funk-Rauchmelder in den Ruhezustand (Alarm aus) versetzen. Der Ruhezustand dauert 9 Minuten, ist die Rauchkonzentration weiterhin zu hoch, beginnt der Funk-Rauchmelder wieder zu alarmieren.

Sollte der Funk-Rauchmelder einen Alarm melden, so prüfen Sie zuerst, ob ein Brandherd wirklich existiert. Sollte ein Feuer oder Rauch entdeckt werden, informieren Sie ggf. Ihre Angehörigen und verlassen Sie alle das Gebäude. Rufen Sie die Feuerwehr. Sollte kein Feuer bzw. Rauch existieren, prüfen Sie das Gerät auf Funktionstüchtigkeit. Beachten Sie außerdem das Kapitel „Was tun bei einem Alarm“ und „Falscher Alarm“.

8 Fehlerbehebung

Fehler Möglicher	Grund Abhilfe
Alarm sofort nach dem Einschalten	Viel Rauch Entfernen Sie	die Batterie und legen Sie diese wieder ein, wenn der Rauch entfernt wurde
	Interner Stromkreis beschädigt (Gerät defekt)	Tauschen Sie den Funk-Rauchmelder aus
Signalton alle 40 Sekunden nach dem Einschalten	Niedrige Batteriespannung (schwache Batterie)	Neue Batterie einlegen
Nach dem Einschalten ertönt zweimal alle 40 Sekunden ein Piepton	Interner Stromkreis beschädigt (Gerät defekt)	Tauschen Sie den Funk-Rauchmelder aus
Kein Alarm beim Testen	Batterie falsch eingelegt Legen	Slegen Sie die Batterie erneut ein und achten Sie auf die Polarität
	Niedrige Batteriespannung (schwache Batterie)	Neue Batterie einlegen
	Interner Stromkreis beschädigt (Gerät defekt)	Tauschen Sie den Funk-Rauchmelder aus
Kein oder nur leiser Alarm	Niedrige Batteriespannung (schwache Batterie)	Neue Batterie einlegen
	Alarmgeber defekt Tauschen Sie den Funk-Rauchmelder aus

Wenn andere Probleme/Fehler auftreten, können Sie die Batterie entfernen und kurz warten (ca. 1 Minute) und die Batterie wieder einlegen (auf Polarität achten) und prüfen, ob der Funk-Rauchmelder wieder normal funktioniert.

Wenn Fehler von Ihnen selbst nicht behoben werden können, zerlegen Sie den Funk-Rauchmelder nicht! Wenden Sie sich an den Händler oder Hersteller, um weitere Informationen zu erhalten.

9 Fluchtplan erstellen und Ernstfall üben

Erstellen Sie einen Plan Ihrer Wohnung bzw. Ihres Hauses, der alle Türen und Fenster aufzeigt und jedem Raum möglichst zwei Fluchtwege zuweist. Für Fenster im zweiten Stock könnte eine Strickleiter notwendig sein.
Berufen Sie ein Familientreffen ein, um den Fluchtplan zu besprechen und jeder Person zu erklären, was im Falle von Feuer/Rauch zu tun ist.
Bestimmen Sie einen Ort außerhalb Ihres Hauses als Treffpunkt.
Machen Sie jeden mit dem Alarmton des Funk-Rauchmelders vertraut. Jeder muss wissen, dass daraufhin sofort das Haus zu verlassen ist, sollte dieses Geräusch ertönen.
Üben Sie einen Rauch-/Feueralarm mindestens alle 6 Monate. Übungen helfen Ihnen, Ihren Fluchtplan vor dem Notfall zu testen. Es kann passieren, dass Sie ihre Kinder bei einem Brand nicht erreichen. Es ist wichtig, dass diese wissen, was zu tun ist und wie sie sich verhalten sollen.

10 Was tun bei einem Alarm?

Erkennt einer der Funk-Rauchmelder Rauch, so lösen alle Funk-Rauchmelder einen lauten Alarmton aus.

Der Alarmton hört auf, wenn die Luft wieder frei von Rauch ist.

Verlassen Sie im Alarmfall sofort die Wohnung bzw. das Haus laut dem von Ihnen erstellten Fluchtplan. Jede Sekunde zählt, also verschwenden Sie keine Zeit durch Ankleiden oder Mitnehmen von Wertgegenständen.
Beim Verlassen öffnen Sie keine Tür ohne vorheriges Befühlen der Oberfläche. Ist diese heiß oder wenn Sie Rauch unter der Tür hereinströmen sehen, öffnen Sie die Tür nicht! Stattdessen benutzen Sie den alternativen Fluchtweg. Ist die Oberfläche der Tür kühl, pressen Sie Ihre Schulter dagegen, öffnen Sie die Türe nur leicht und seien Sie bereit, sie wieder zuzuschlagen, falls Hitze und Rauch aus dem dahinter liegenden Raum hervordringen.
Halten Sie sich nah am Boden, wenn die Luft voller Rauch ist. Atmen Sie durch ein Tuch, das (wenn möglich) mit Wasser befeuchtet ist.
Haben Sie die Wohnung bzw. das Haus verlassen, gehen Sie zu ihrem vereinbarten Sammelplatz und stellen Sie sicher, dass jeder dort ist.
Rufen Sie die Feuerwehr vom Haus ihrer Nachbarn an, nicht von Ihrem eigenen!
Begeben Sie sich nicht zurück in die Wohnung bzw. das Haus, bis es Ihnen Ihre Feuerwehr wieder erlaubt.

11 Falscher Alarm

Zigarettenrauch oder auch Dampf, der beim Kochen entsteht, kann den Funk-Rauchmelder aktiveren. Ein Fehlalarm ist auch möglich durch Staubbelastung bei Schleifarbeiten (etwa bei einer Renovierung eines Raums) und durch das Versprühen von zu viel Haarspray/Deo in einem Raum o. ä.

Das Rauchen von Zigaretten im Raum wird den Funk-Rauchmelder normalerweise nicht auslösen, sondern, nur wenn der Rauch direkt an den Funk-Rauchmelder geblasen wird.

Sollte der Funk-Rauchmelder einen Alarm melden, so prüfen Sie zuerst, ob ein Brandherd wirklich existiert. Sollte ein Feuer oder Rauch entdeckt werden, informieren Sie ggf. Ihre Angehörigen und verlassen Sie alle das Gebäude. Rufen Sie die Feuerwehr. Sollte kein Feuer bzw. Rauch existieren, prüfen Sie, ob die oben erwähnten Gründe den Alarm ausgelöst haben könnten.

12 Wartung und Reinigung

Das Produkt ist bis auf einen gelegentlichen Batteriewechsel für Sie wartungsfrei.

Reinigen Sie die Außenseite des Produkt mit einem weichen, sauberen, trockenen Tuch.

Staub auf dem Funk-Rauchmelder kann mit Hilfe eines weichen, sauberen, langhaarigen Pinsels und einem Staubsauger leicht entfernt werden. Dies sollte in Räumen mit höherer Staubbelastung (etwa in einem Schlafzimmer) mindestens einmal im Jahr durchgeführt werden.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse angegriffen oder die Funktion beeinträchtigt werden könnte.

Aus Sicherheitsgründen ist der Funk-Rauchmelder nach einer Betriebsdauer von 8 Jahren gegen einen neuen auszutauschen.

13 Reichweite

Bei dieser Reichweiten-Angabe handelt es sich jedoch um die sog. „Freifeld-Reichweite“ (Reichweite bei direktem Sichtkontakt zwischen Sender und Empfänger, ohne störende Einflüsse).

Im praktischen Betrieb befinden sich jedoch Wände, Zimmerdecken usw. zwischen Sender und Empfänger, wodurch sich die Reichweite entsprechend reduziert.

Aufgrund der unterschiedlichen Einflüsse auf die Funkübertragung kann leider keine bestimmte Reichweite garantiert werden. Normalerweise ist jedoch der Betrieb in einem Einfamilienhaus ohne Probleme möglich.

Die Reichweite kann teils beträchtlich verringert werden durch:

– Mauern, Stahlbetondecken, Trockenbauwände mit Metallständerbauweise
– Beschichtete/bedampfte Isolierglasscheiben
– Nähe zu metallischen & leitenden Gegenständen (z.B. Heizkörper)
– Nähe zum menschlichen Körper
- Andere Geräte auf der gleichen Frequenz (z.B. Funkkopfhörer, Funklautsprecher)
– Nähe zu elektrischen Motoren/Geräten, Trafos, Netzteilen, Computern

14 Entsorgung

14.1 Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

14.2 Batterien/Akkus

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus leer sind, kann die enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplatzen, starke Erhitzung, Brand, Explosion).

15 Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads

Geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU-Konformitätserklärung in den verfügbaren Sprachen herunterladen.

16 Technische Daten

Stromversorgung ....3V, CR123A (1400 mA)

Durchschnittliche Stromaufnahme ....< 20 μA

Frequenzband 868.267\~868.3892 MHz

Sendeleistung max. 10 mW

Reichweite ....>100 m (siehe Kapitel „Reichweite“)

Lautstärke des Alarmtons ....>= 85 dB/3 m

Umgebungsbedingungen .....Temperatur -10 °C bis 55 °C;

Luftfeuchte 0% bis 95% relativ, nicht kondensierend

Batterie-Lebensdauer ......ca. 5 Jahre

Standard ......EN 14604:2005 + AC:2008

Abmessungen (L x B x H) ....76 x 76 x 28,5 mm

Gewicht 68 g (ohne Batterien)

1008

1008-CPR-MC 69266125 0001

22

DC 3 V (CR123A/5 Jahre)

Testen Sie den Alarm mit der Testein-

richtung auf korrekte Funktion, wenn die

Batterie ausgetauscht wird.

Reichweite: >100 m (Freifeld)

Frequenzband: 868,3 MHz

Rauchmelder

ZR150SR

Vertrieben von Conrad Electronic SE,

Klaus-Conrad-Str. 1, D-92240 Hirschau

Geprüft nach:

EN 14604:2005

EN 14604: 2005/AC:2008

WEEE-Reg.-Nr.:

DE28001718

Klaus-Conrad-Str. 1, D-92240 Hirschau

16 Technische gegevens

SE, Klaus-Conrad-Str. 1, D-92240

Hirschau

Getest volgens:

EN 14604:2005

EN 14604: 2005/AC:2008

WEEE-Reg.-Nr.: DE28001718
