BEDIENUNGSANLEITUNG PSFA26 SCHEPPACH

Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

	Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen.
	Warn- und Sicherheitshinweise beachten!
	Gefahr! Gefährlicher Druck! Kann zu schweren Verletzungen oder größere Sachschäden durch zerbersten des Filtertanks.
	Achtung: Schalten Sie die Pumpe aus bevor Sie den Modus wechseln.
	Das Produkt entspricht den geltenden europäischen Richtlinien.
⚠ Achtung!	In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen.

Inhaltsverzeichnis: Seite:

1. Einleitung 8
2. Gerätebeschreibung (Abb. 1) 8
3. Lieferumfang....8
4. Bestimmungsgemäße Verwendung 9
5. Allgemeine Sicherheitshinweise 9
6. Restrisiken....11
7. Technische Daten....11
8. Auspacken 11
9. Aufbau....12
10. Montage 12
11. In Betrieb nehmen 13
12. Elektrischer Anschluss 14
13. Reinigung....15
14. Lagerung.... 15
15. Wartung 15
16. Entsorgung und Wiederverwertung 16
17. Störungsabhilfe....17

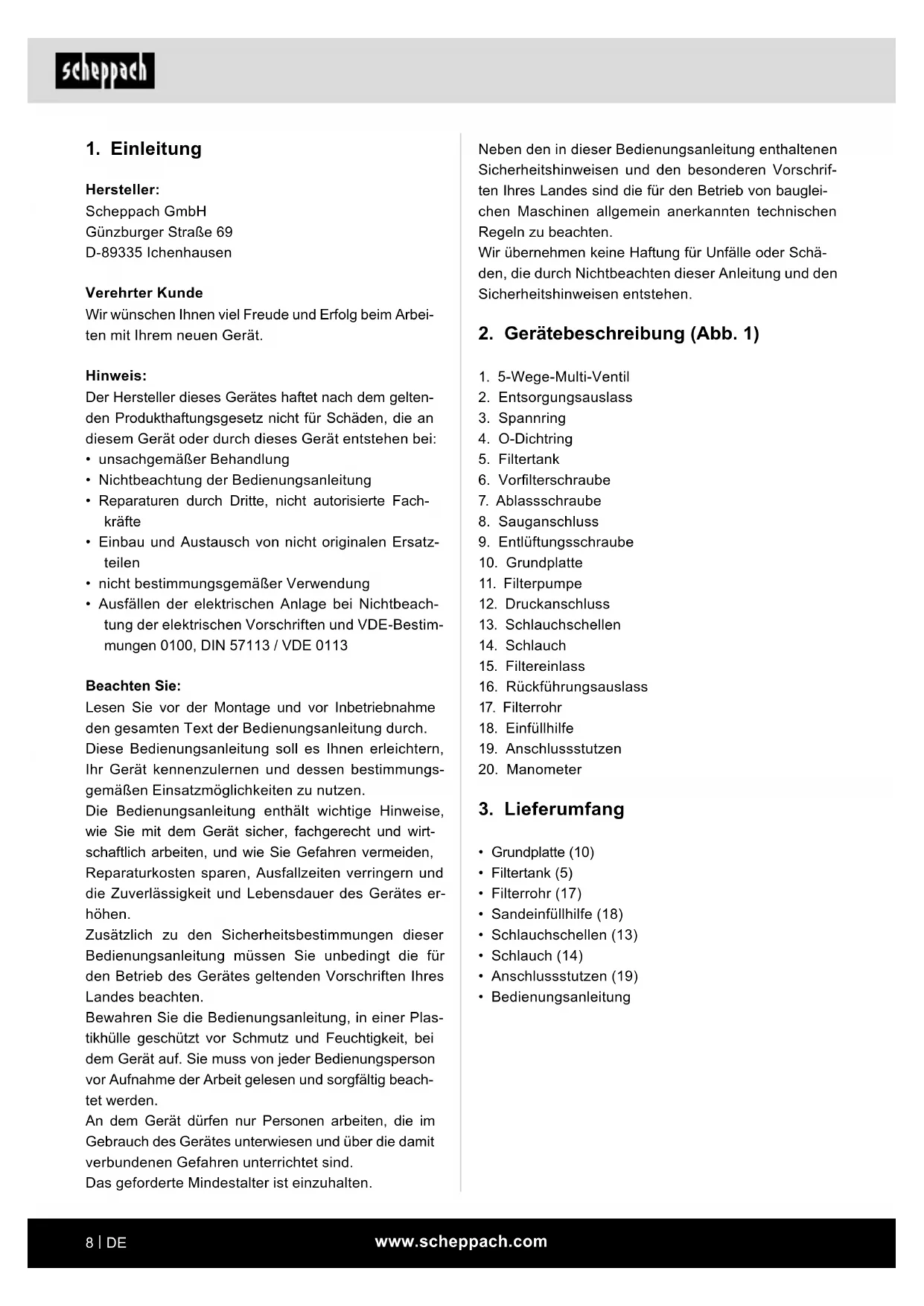

1. Einleitung

Hersteller:

Scheppach GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originalen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind.

Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1)

1. 5-Wege-Multi-Ventil
2. Entsorgungsauslass
3. Spannring
4. O-Dichtring
5. Filtertank
6. Vorfilterschraube
7. Ablassschraube
8. Sauganschluss
9. Entlüftungsschraube
10. Grundplatte
11. Filterpumpe
12. Druckanschluss
13. Schlauchschellen
14. Schlauch
15. Filtereinlass
16. Rückführungsauslass
17. Filterrohr
18. Einfüllhilfe
19. Anschlussstutzen
20. Manometer

3. Lieferumfang

• Grundplatte (10)
• Filtertank (5)
• Filterrohr (17)
  • Sandeinfüllhilfe (18)
  • Schlauchschellen (13)
  • Schlauch (14)
  • Anschlussstutzen (19)
  • Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Die Poolsandfilteranlage dient zum Reinigen des Schwimmbadwassers. Durch einen speziellen Quarzsand oder durch Filterballs wird das Becken mechanisch von Schwebstoffen und Verunreinigungen befreit.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

Personen, welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.

Einsatzbereich

• Zum Filtern von Schwimmbädern

Fördermedien

Zur Förderung von klarem Wasser (Süßwasser),

• Die maximale Temperatur der Förderflüssigkeit darf +43°C nicht überschreiten.

- Mit dieser Poolsandfilteranlage dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden.

- Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven (schmirgelnd) Stoffen (Sand) ist ebenfalls zu vermeiden.

Die Maschine darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.

Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

5. Allgemeine Sicherheitshinweise

⚠️ WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Beaufsichtigen Sie Kinder und Menschen mit Behinderung.
• Halten Sie Kinder von dem Produkt und allen elektrischen Kabeln fern.
• Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Instandhaltung dürfen von Kindern nicht ohne Aufsicht durchgeführt werden.
• Dieses Produkt kann von Kindern ab 8 Jahren und von Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit Mangel an Erfahrung und Wissen bedient werden, wenn sie beaufsichtigt werden oder auf den sicheren Gebrauch des Gerätes hingewiesen wurden und die damit verbundenen Gefahren kennen.
• Das Produkt darf nur von Erwachsenen auf- und abgebaut werden. Reinigung und Wartung müssen von einem Erwachsenen (über 18 Jahre) durchgeführt werden, der sich der Gefahr eines Stromschlags bewusst ist.
• Das Produkt ausstecken bevor es gereinigt, entfernt, gewartet oder für andere Zwecke genützt wird.

• Das Produkt muss an regnerischen Tagen sowie bei längerer unbeaufsichtigter Lagerung (z.B. Urlaub) immer ausgesteckt werden.

• Der elektrische Anschluss soll zugänglich sein, nachdem das Produkt installiert wurde.

• Stromkabel nicht vergraben. Das Stromkabel muss so platziert werden, dass es nicht durch einen Rasenmäher, Heckenschere o.ä. beschädigt werden kann.
• Wenn die Anschlussleitung dieses Produktes beschädigt ist, muss sie durch einen qualifizierten Elektriker ersetzt werden.
• Um das Risiko eines Stromschlages zu vermindern, verwenden Sie kein Verlängerungskabel, Timer o.ä. um die Einheit an den Strom anzuschließen. Sorgen Sie dafür, dass sich an geeigneter Stelle eine Steck-dose befindet.
• Nehmen Sie das Produkt nicht in Betrieb bzw. ziehen Sie den Stecker aus der Steckdose, wenn Sie im Wasser stehen oder wenn Ihre Hände nass sind.
• Produkt in mindestens 3,5 m Entfernung vom Pool aufstellen.
• Der Gerätestecker muss sich mehr als 4 m vom Pool entfernt auf einer Mindesthöhe von 1,2 m befinden. Positionieren Sie dieses Produkt vom Pool entfernt, um zu verhindern, dass Kinder auf die Pumpe klettern, um in den Pool zu gelangen.
• Nehmen Sie dieses Produkt nicht in Betrieb, wenn sich jemand im Pool befindet.
• Dieses Produkt darf nur im Zusammenhang mit einem abbaubaren Pool verwendet werden. Verwenden Sie es nicht für eingebaute Becken. Ein lagerfähiger Pool kann komplett abgebaut und über den Winter gelagert werden und man stellt diesen dann im Sommer wieder auf.
• Um das Unfallrisiko zu vermindern, betreten Sie den Pool niemals, wenn die Ansaugvorrichtung locker, gebrochen, geknickt, gerissen, beschädigt ist oder fehlt. Ersetzen Sielockere, gebrochene, geknickte, gerissene, beschädigte oder fehlende Ansaugvorrichtungen unverzüglich.
• Spielen oder schwimmen Sie niemals in der Nähe der Ansaugvorrichtung. Ihr Körper oder Haare könnten angesaugt werden und dies könnte zu einer dauerhaften Verletzung oder zum Ertrinken führen.
• Um eine Beschädigung der Anlage und das Verletzungsrisiko zu vermeiden, stellen Sie die Pumpe immer ab bevor Sie die Position des Filterventils verändern.

• Betreiben Sie dieses Produkt niemals über dem maximalen Arbeitsdruck, welcher auf dem Filterbehälter angegeben ist.

• Gefährlicher Druck. Eine unzulässige oder unsachgemäße Anbringung des Filterbehälterdeckels kann verursachen, dass der Deckel durch den Druck in die Höhe schnellt, was zu ernsthaften Verletzungen, Sachschaden oder zum Tod führen kann.

• Dieses Produkt darf nur für die in der Bedienungsanleitung beschriebenen Zwecke benutzt werden.

Elektrische Sicherheitshinweise

- Bei Betrieb des Produkts muss nach dem Aufstellen der Netzstecker frei zugänglich sein.

- Bevor Sie Ihre neue Poolsandfilteranlage in Betrieb nehmen, lassen Sie fachmännisch prüfen:

- Bei Betrieb des Produkts muss nach dem Aufstellen der Netzstecker frei zugänglich sein. - Bevor Sie Ihre neue Poolsandfilteranlage in Betrieb nehmen, lassen Sie fachmännisch prüfen:

- Erdung, Nullung, Fehlerstromschutzschaltung muss den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren, - Schutz der elektrischen Steckverbindungen vor Nässe. - Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.

- Führen Sie die Elektroinstallation entsprechend den nationalen Vorschriften aus.

- Schließen Sie das Produkt nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an; Sicherung mindestens 6 Ampere.

- Prüfen Sie vor jedem Gebrauch Produkt, Kabel und Stecker auf Beschädigungen. Defekte Kabel dürfen nicht repariert werden, sondern müssen gegen ein neues ausgetauscht werden. Lassen Sie Schäden an Ihrem Produkt von einem Fachmann beseitigen.

- Wenn die Anschlussleitung dieses Produkts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.

- Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

- Tragen oder befestigen Sie das Produkt nicht am Kabel.

- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt. - Führen Sie die Elektroinstallation entsprechend den nationalen Vorschriften aus. - Schließen Sie das Produkt nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an; Sicherung mindestens 6 Ampere. - Prüfen Sie vor jedem Gebrauch Produkt, Kabel und Stecker auf Beschädigungen. Defekte Kabel dürfen nicht repariert werden, sondern müssen gegen ein neues ausgetauscht werden. Lassen Sie Schäden an Ihrem Produkt von einem Fachmann beseitigen. - Wenn die Anschlussleitung dieses Produkts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. - Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. - Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. - Tragen oder befestigen Sie das Produkt nicht am Kabel.

• Verwenden Sie nur Verlängerungskabel, die spritzwassergeschützt und für den Gebrauch im Freien bestimmt sind. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
• Ziehen Sie vor allen Arbeiten am Produkt, in Arbeitspausen und bei Nichtgebrauch den Netzstecker aus der Steckdose.
• Netzanschlussleitungen dürfen keinen geringeren Querschnitt besitzen als Gummischlauchleitungen mit der Bezeichnung H05RN-F 3*0,75mm². Die Leitungslänge muss 10 m betragen. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 1,5 mm² betragen.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

6. Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanleitung insgesamt beachtet werden.
• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführen des Steckers in die Steck-dose darf die Betriebstaste nicht gedrückt werden. Verwenden Sie das Einsatzwerkzeug, das in dieser Bedienungsanleitung empfohlen wird. So erreichen Sie, dass Ihre Maschine optimale Leistungen er-bringt.
• Die Poolsandfilteranlage darf nicht über den zulässigen Betriebsdruck betrieben werden.
  • Die Poolsandfilteranlage darf nicht an das Hauswassernetz (wg. Überdruck) angeschlossen werden.

7. Technische Daten

Stromversorgung 220-240 V / 50Hz

Wattleistung 550 W
Maximaler Arbeitsdruck Pumpe	2,4 bar
Effektiver Filterbereich 0,08 m2
Filterpumpe Flussrate max. 13800 l/h
Größte Förderhöhe 11 m Hmax
Empfohlenes Filtermedium (nicht im Lieferumfang enthalten)	Quarzsand (0,45mm-0,55mm) Grade 20, Filterballs
Empfohlene Filtermediummenge (circa)	Quarzsand 20 kg Filterballs 600 g
Behältervolumen 26 l
Schutzart IPX5
Max. Wassertemperatur 43 °C
Gewicht 10,1 kg

Technische Änderungen vorbehalten!

8. Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an.

⚠️ WARNING!

Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Aufbau

Bevor Sie die Poolsandfilteranlage montieren, legen Sie ihren Standort fest. Ist der Filter erst einmal mit Filtermedium gefüllt, lässt er sich nur noch schwer bewegen. Die Aufstellfläche muss absolut eben sein.

Der Standort ist so festzulegen, dass die Saug-/Skimmerleitung möglichst kurz ist. Bei einem Langformbecken beispielsweise, bei welchem sich auf einer Schmalseite der Skimmer und auf der gegenüberliegenden Schmalseite die Düsen befinden, ist die Poolsandfilteranlage auf der Skimmerseite zu platzieren.

Die Pumpe sollte – wenn möglich – tiefer als der Wasserspiegel stehen, so dass diese stets mit Wasser versorgt wird. Ist eine Aufstellung oberhalb des Wasserspielgels notwendig, ist darauf zu achten, dass der Höhenunterschied zwischen Pumpe und Wasserspiegel 50 cm nicht überschreitet.

Wird die Poolsandfilteranlage in einem Filterschacht untergebracht, so muss gewährleistet sein, dass der Schacht nicht überflutet werden kann. Zu diesem Zweck wäre es ratsam, wenn Sie im Bereich des Filterschachts eine Rollierung (Schotter) einbringen bzw. einen direkten Anschluss in den Kanal oder eine Tauchpumpe mit Schwimmschalter vorsehen. Es ist darauf zu achten, dass der Filterschacht keinesfalls luftdicht abgeschlossen werden darf, da dies zu Schäden an der Pumpe aufgrund von Kondenswasserbildung führen kann. Die Größe des Filterschachts sollte so gewählt werden, dass Arbeiten an der Poolsandfilteranlage durchgeführt werden können.

10. Montage

10.1 Montage der Poolsandfilteranlage auf die Grundplatte (Abb. 3 + 4)

1. Stellen Sie den Filtertank (5) in die geformte Vertiefung der Grundplatte (10).

2. Positionieren Sie die Filterpumpe (11) auf der Grundplatte (10) und schieben Sie die Filterpumpe (11) in die Aussparungen der Grundplatte (10) bis sie einrastet.

10.2. Poolsandfilteranlage befüllen (Abb. 5, 6 und 7)

WICHTIG: Verwenden Sie nur Quarzsand (nicht im Lieferumfang enthalten) mit einer Körnung von 0,45 - 0,55 mm. Achten Sie auf die genaue Körnungsangabe. Zu kleine Körnung führt dazu, dass der Sand ins Becken gespült wird. Zu große Körnung verschlechtert die Filterqualität.

Alternativ können Sie für die Befüllung des Filtertanks (5) Filterballs verwenden (nicht im Lieferumfang enthalten).

Beachten Sie: Bevor Sie den Filtertank (5) mit einem Filtermedium befüllen, versichern Sie sich, dass sich das Filterrohr (17) und die Einfüllhilfe (18) im Filtertank (5) befinden.

1. Platzieren Sie das Filterrohr (17) mittig im Filter-tank (5). Die Einfüllhilfe (18) wird verwendet, um die Position des Filterrohres (17) zu fixieren und zu arretieren. Zusätzlich verhindert dies, dass das Filtermedium während der Befüllung in das Filter-rohr (17) gelangt (siehe Abb. 6).

2. Füllen Sie den Filtertank (5) mit dem Filtermedium und achten Sie darauf, dass kein Filtermedium in das Filterrohr (17) gelangt.

3. Die Höhe des Inhalts sollte 2/3 der Gesamthöhe des Filtertanks (5) nicht überschreiten. Das entspricht circa 20 kg Quarzsand oder 600 Gramm Filterballs. Hinweis: Füllen Sie zwischendurch Wasser auf, damit sich das Filtermedium bindet.

4. Nachdem der Filtertank (5) befüllt wurde, kann die Einfüllhilfe (18) wieder entfernt werden. Heben Sie diese für künftige Neubefüllungen - wie etwa bei einem Sandwechsel - auf.

5. Achten Sie darauf, dass die Dichtung des Filtertanks sauber ist. Auch der Randbereich des Filtertanks bzw. der des 5-Wege-Multi-Ventils (1), an denen die Dichtung anliegt, muss sauber und frei von etwaigen Sandkörnern sein. Das Filterrohr (17), welches im Behälter sitzt, muss mittig und komplett in das 5-Wege-Multi-Ventil (1) gesteckt werden.

6. Setzen Sie nun das 5-Wege-Multi-Ventil (1) inkl. O-Ring (4) auf das Filterrohr (17) und befestigen Sie es mit dem Spanning (3) auf dem Filtertank (5). (siehe Abb. 7)

10.3 Filtertank mit Filterpumpe verbinden (Abb. 8 + 9)

Verbinden Sie nun die Filterpumpe (11) und das 5-Wege-Ventil (1) mit dem Schlauch (14).

1. Stecken Sie die Schlauchschellen (13) auf den Schlauch.
2. Schließen Sie den Schlauch (14) an den Filtereinlass (15) am Filtertank und bei der Pumpe an den Druckanschluss (12) an.
3. Ziehen Sie die Schrauben an den Schlauchschellen (13) fest.

10.4 Anschluss der Poolsandfilteranlage an das Becken

1. Verbinden Sie den Sauganschluss (8) der Pumpe mit einem Schlauch (nicht im Lieferumfang enthalten) zum Becken.
2. Außerdem müssen Sie den Rückführungsauslass (16) mit der Einlaufdüse am Beckenrand verbinden.
3. Schließen Sie den Entsorgungsanschluss (2) an den Kanal an.

HINWEIS!

Beschädigungsgefahr!

Der Betrieb der Poolsandfilteranlage mit zu wenig oder ohne Wasser kann zu Schäden führen.

- Lassen Sie die Poolsandfilteranlage nie trocken laufen.

10.5 Filterpumpe mit Wasser befüllen (Abb. 10)

1. Lösen Sie die Vorfilterschraube (6).
2. Befüllen Sie die Filterpumpe (11) mit ausreichend Wasser.
3. Schrauben Sie die Vorfilterschraube (6) wieder auf.

11. In Betrieb nehmen

⚠ Achtung!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

HINWEIS!

Beschädigungsgefahr!

Der Betrieb der Poolsandfilteranlage mit zu wenig oder ohne Wasser kann zu Schäden führen.

- Lassen Sie die Poolsandfilteranlage nie trocken laufen.

11.1. Funktionen des 5-Wege-Multi-Ventils (1) (Abb. 11)

Wichtig: Nehmen Sie die Poolsandfilteranlage zuerst vom Stromnetz, bevor Sie den Hebel des Ventils betätigen!

11.1.1 Filtern

Das dem Becken entnommene Wasser durchläuft von oben nach unten das Filtermedium und wird dadurch gereinigt.

1. Stellen Sie das 5-Wege-Multi-Ventil (1) auf FILTERN. Nun ist der Filter zur mechanischen Wasseraufbereitung Ihres Schwimmbeckens betriebsbereit.
2. Um den Zeitpunkt der Filterreinigung RÜCKSPÜLEN bestimmen zu können, ist der Druck am Manometer (29) abzulesen. Steigt der Druck um 0,3 bar (max. 0,68 bar) so muss eine Rückspülung erfolgen. Es empfiehlt sich, in einem wöchentlichen Turnus rückzuspülen, auch wenn dieser Wert nicht erreicht wird, damit bleibt der Filtersand locker.
3. Schließen Sie Ihre Poolsandfilteranlage an das Stromnetz an.

11.1.2 Rückspülen

Das Wasser durchfließt in umgekehrter Richtung das Filtermedium, wodurch der Schmutz aus dem Sand herausgespült und über den Entsorgungsanschluss (2) (welcher am entsprechenden Ausgang mit „waste“ gekennzeichnet ist) abgeleitet wird. Dieser Vorgang dauert in der Regel 2-3 Minuten bzw. ist so lange durchzuführen, bis das austretende Wasser wieder sauber ist.

1. Stellen Sie das 5-Wege-Multi-Ventil (1) auf RÜCK-SPÜLEN.
2. Schließen Sie Ihre Poolsandfilteranlage an das Stromnetz an.
3. Wird sauberes Wasser gefördert, ist der Rückspülvorgang beendet, der im Höchstfall etwa 3 Minuten betragen soll.
4. Stellen Sie das 5-Wege-Multi-Ventil (1) auf FILTERN oder NACHSPÜLEN.

11.1.3 Nachspülen

Durch diesen Vorgang werden eine Restreinigung und ein Verdichten des Filtersandes erreicht. Das Wasser fließt dazu wieder von oben nach unten durch den Filtersand. Wird dann jedoch nicht zum Becken zurückgeführt, sondern wie beim Rückspülen, durch den Entsorgungsanschluss (2) abgeleitet. Dieser Vorgang ist nach jedem Spülen ca. 30 Sekunden lang durchzuführen.

1. Stellen Sie das 5-Wege-Multi-Ventil (1) auf NACH-SPÜLEN.
2. Schließen Sie Ihre Poolsandfilteranlage an das Stromnetz an.
3. Stellen Sie das 5-Wege-Multi-Ventil (1) auf FIL-TERN.

11.1.4 Entleeren

In dieser Stellung wird das Wasser direkt über den Entleerungsanschluss abgeleitet.

Bitte beachten Sie, dass diese Stellung nicht geeignet ist, um das Becken vollständig zu entleeren, sondern beispielsweise dafür verwendet wird, um nach einem Algenbefall den Boden abzusaugen.

1. Stellen Sie das 5-Wege-Multi-Ventil (1) auf ENTLEEREN.
2. Schließen Sie Ihre Poolsandfilteranlage an das Stromnetz an.
3. ACHTUNG: Achten Sie darauf, dass die Filterpumpe nicht trocken läuft. Der Betrieb der Pool-sandfilteranlage mit zu wenig oder ohne Wasser kann zu Schäden führen.

11.1.5 Geschlossen

Die Wasserzufuhr vom Ventil zur Filterpumpe wird in dieser Stellung geschlossen. So muss für die Vorfilterkoreinigung der Pumpe nur noch die Saug- bzw. Skimmerleitung geschlossen werden.

11.2 Inbetriebnahme der Poolsandfilteranlage

Vor der Inbetriebnahme ist auf einen ausreichenden Wasserstand im Becken zu achten (bei Einbauskimmer bis Skimmermitte), sodass Wasser durch den Skimmerausgang nach unten zu der Poolsandfilteranlage fließen kann und den Vorfilterkorb der Pumpe komplett füllt. Ist der automatische Zufluss – beispielsweise bei einem Einhängeskimmer oder wenn die Poolsandfilteranlage höher als der Wasserspiegel steht – nicht gegeben, so muss vor der Inbetriebnahme der Vorfilterschraube (6) der Filterpumpe (11) geöffnet und manuell mit Wasser gefüllt werden.

Stellen Sie auch im Regelbetrieb von Zeit zu Zeit sicher, dass sich Wasser in der Filterpumpe (11) befindet. Ein längeres Trockenlaufen (ohne Wasser) kann irreparable Schäden hervorrufen, die nicht der Gewährleistung unterliegen.

1. Stellen Sie den Handgriff am 5-Wege-Multi-Ventil (1) auf die Position RÜCKSPÜLEN. Erst jetzt wird die Filterpumpe in Betrieb genommen. Rückspülvorgang ca. 2-3 Minuten durchführen, um z.B. den überschüssigen Sand aus der Filteranlage zu entfernen.
2. Nehmen Sie die Poolsandfilteranlage vom Stromnetz und stellen Sie das 5-Wege-Multi-Ventil (1) auf NACHSPÜLEN.
3. Schließen Sie Ihre Poolsandfilteranlage an das Stromnetz an. Nun startet der Nachspülvorgang - dieser dauert ca. 30 Sekunden.
4. Das Rück- und Nachspülwasser leiten Sie am besten in den Kanal oder lassen Sie dieses auf dem Rasen versickern.
5. Nehmen Sie die Poolsandfilteranlage vom Stromnetz und stellen Sie das 5-Wege-Multi-Ventil (1) auf FILTERN.
6. Schließen Sie Ihre Poolsandfilteranlage an das Stromnetz an. Die Filteranlage ist jetzt im normalen Filterbetrieb.
7. Wir empfehlen Ihnen eine Filterlaufzeit von 2 x 4-5 Stunden pro Taq in der Position FILTERN.

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen.

Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung.

Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift.

Beim Einphasen-Wechselstrommotor empfehlen wir, für Maschinen mit hohem Anlaufstrom (ab 3000 Watt), eine Absicherung von C 16A oder K 16A!

13. Reinigung

HINWEIS!

Beschädigungsgefahr!

Hochkonzentrierte Wasserpflegemittel können die Poolsandfilteranlage beschädigen.

- Keine Wasserpflegemittel, insbesondere in Tablettenform, in das Saugsieb der Pumpe oder der Poolsandfilteranlage legen.

- Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Produkt mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

- Wir empfehlen, dass Sie das Produkt direkt nach jeder Benutzung reinigen.

- Reinigen Sie das Produkt regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Produkts angreifen. Achten Sie darauf, dass kein Wasser in das Innere des Produkts gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

14. Lagerung

Am Ende der Schwimmbadsaison werden die Pool-sandfilteranlage sowie die Schläuche bestenfalls komplett demontiert und in einem frostfreien Raum gelagert.

Wird die Poolsandfilteranlage im Freien überwintert, so müssen der Filtertank, die Filterpumpe und die Leitungen komplett entleert werden.

Das Filtermedium muss ebenfalls aus dem Filtertank – beispielsweise mit einem Nasssauger – entfernt werden. Das Manometer am Mehrwegeventil ist zu demontieren und frostfrei zu lagern. Schäden, die durch Frost entstehen, sind nicht durch Gewährleistung gedeckt!

Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Produkt in der Originalverpackung auf. Decken Sie das Produkt ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Produkt auf.

15. Wartung

Achtung: Nehmen Sie die Poolsandfilteranlage vor der Wartung vom Stromnetz.

Allgemeine Wartung

Das Schwimmbecken ist nach den einschlägigen Vorschriften des Herstellers zupflegen und zu warten.

Es ist unbedingt darauf zu achten, dass die Wasserhöhe im Becken immer mindestens bis zur Mitte des Skimmers reicht.

Wartung des Filtertanks (5)

Die Füllhöhe und Beschaffenheit des Quarzsandes müssen regelmäßig geprüft werden. Der Sand muss locker durch die Hand fließen. Bei Klumpenbildung muss der komplette Quarzsand erneuert werden.

Sind die Filterballs stark verschmutzt, so muss der komplette Inhalt erneuert werden.

Wartung des Vorfilters

Der in der Pumpe eingebaute Vorfilter muss je nach Verschmutzungsgrad von Zeit zu Zeit gereinigt werden.

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: O-Dichtring

* nicht zwingend im Lieferumfang enthalten!

Zubehör:

Filterballs

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Anschlussart Y

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Geben Sie bei Rückfragen bitte folgende Daten:

• Stromart des Motors
- Daten des Maschinen-Typenschildes
- Daten des Motor-Typenschildes

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu-zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.
• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
• Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

- Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B. kommunale Bauhöfe)
• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.
• Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen.
• Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

- Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

- Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

17. Störungsabhilfe

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie das Problem damit nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung Mögliche Ursache Abhilfe
Filterpumpe schaltet nicht ein	Stromleitung nicht an das Stromnetz angeschlossen	Überprüfen Sie den Fehlerstrom-Schutzschalter und schalten ihn ggf. wieder ein.
	Sicherung defekt	Überprüfen Sie die Hauptsicherung und schalten diese ggf. wieder ein.
	Stromleitung nicht an das Stromnetz angeschlossen	Stellen Sie sicher, dass der Stecker der Filterpumpe eingesteckt ist.
Geringer Wasserdurchfluss	Verschmutzung der Siebkörbe in Skimmer und Vorfilter	Überprüfen Sie den Skimmer und den Vorfilter der Pumpe und reinigen Sie diese gegebenenfalls.
	Saug- und Druckleitung verstopft	Überprüfen Sie, ob die Saug- und Druckleitung des Filters sowie der Filterpumpe frei sind.
	Saugleitung undicht, Luft wird eingezogen	Überprüfen Sie, ob Luft in das System gesaugt wird und ob Leitungen undicht sind.
	Filter verschmutzt	Führen Sie eine Rückspülung der Poolsandfilteranlage durch.
Trübes Poolwasser	Überlastung des Filters, wg. unzureichender Desinfektion	Überprüfen Sie die Wasserwerte (pH- und Chlor-Wert) und stellen diese ggf. ein.
	5-Wege-Multi-Ventil nicht auf Position FILTERN	Stellen Sie sicher, dass das Mehr-Wege-Ventil auf FILTERN eingestellt ist.
	Filterzeit zu kurz	Lassen Sie die Poolsandfilteranlage für längere Zeit laufen/filtern
	Zu kurze Rückspülintervalle	Überprüfen Sie den Druck mit Hilfe des Manometers und führen Sie ggf. eine Rückspülung durch.
Luft befindet sich im System	Undichte Leitung Überprüfen	Sie die Dichtheit der Saugleitung
	Zu wenig Wasser im Schwimmbecken	Stellen Sie sicher, dass sich genug Wasser im Schwimmbecken befindet.
	Lufteinschlüsse bei Systemstart	Öffnen Sie kurz den Vorfilterdeckel oder auch das Manometer, um die Luft aus dem System zu entfernen.
Sand im Becken Falsche	Körnung des Quartzsandes	Kontrollieren Sie, ob alle Ausgänge am Mehrwegeventil richtig belegt sind.
Pumpe ist zu laut Fremdkörper in der Pumpe Reinigen Sie die Filterpumpe.

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service-rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

5. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
6. Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
7. Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

- Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur
DokumenteKontakt

EG-Konformitätserklärung

Originalkonformitätserklärung

Art.-Nr. / Art. no.: / N° d'ident.:

SCHEPPACH

POOLSANDFILTERANLAGE - PSFA26

POOL SAND FILTER SYSTEM - PSFA26

FILTRE À SABLE POUR PISCINE - PSFA26

5910002917

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, den 12.11.2024

Unterschrift / Andreas Pecher / Head of Project Management

First CE: 2021

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
