1

Vysvětlení symbolů na výrobku

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Varování - Pro snížení rizika zranění si přečtěte návod k obsluze.
	Dodržujte výstražné a bezpečnostní pokyny!
	Nebezpečí! Nebezpečný tlak! Může způsobit vážná zranění a rozsáhlejší věcné škody v důsledku prasknutí filtrační nádoby.
	Pozor: Před změnou režimu vypněte čerpadlo.
	Výrobek odpovídá platným evropským směrnicím.
Pozor!	Místa, která se týkají bezpečnosti, jsme v tomto návodu k obsluze označili touto značkou.

Obsah: Strana:

1. Úvod....45
2. Popis přístroje (obr. 1)......45
3. Rozsah dodávky 45
4. Použití v souladu s určením 46
5. Všeobecné bezpečnostní pokyny 46
6. Zbytková rizika 48
7. Technické údaje 48
8. Rozbalení 48
9. Konstrukce 48
10. Montáž 49
11. Uvedení do provozu....50
12. Elektrické připojení 51
13. Čištění 51
14. Skladování 52
15. Údržba 52
16. Likvidace a recyklace 52
17. Odstraňování poruch....54

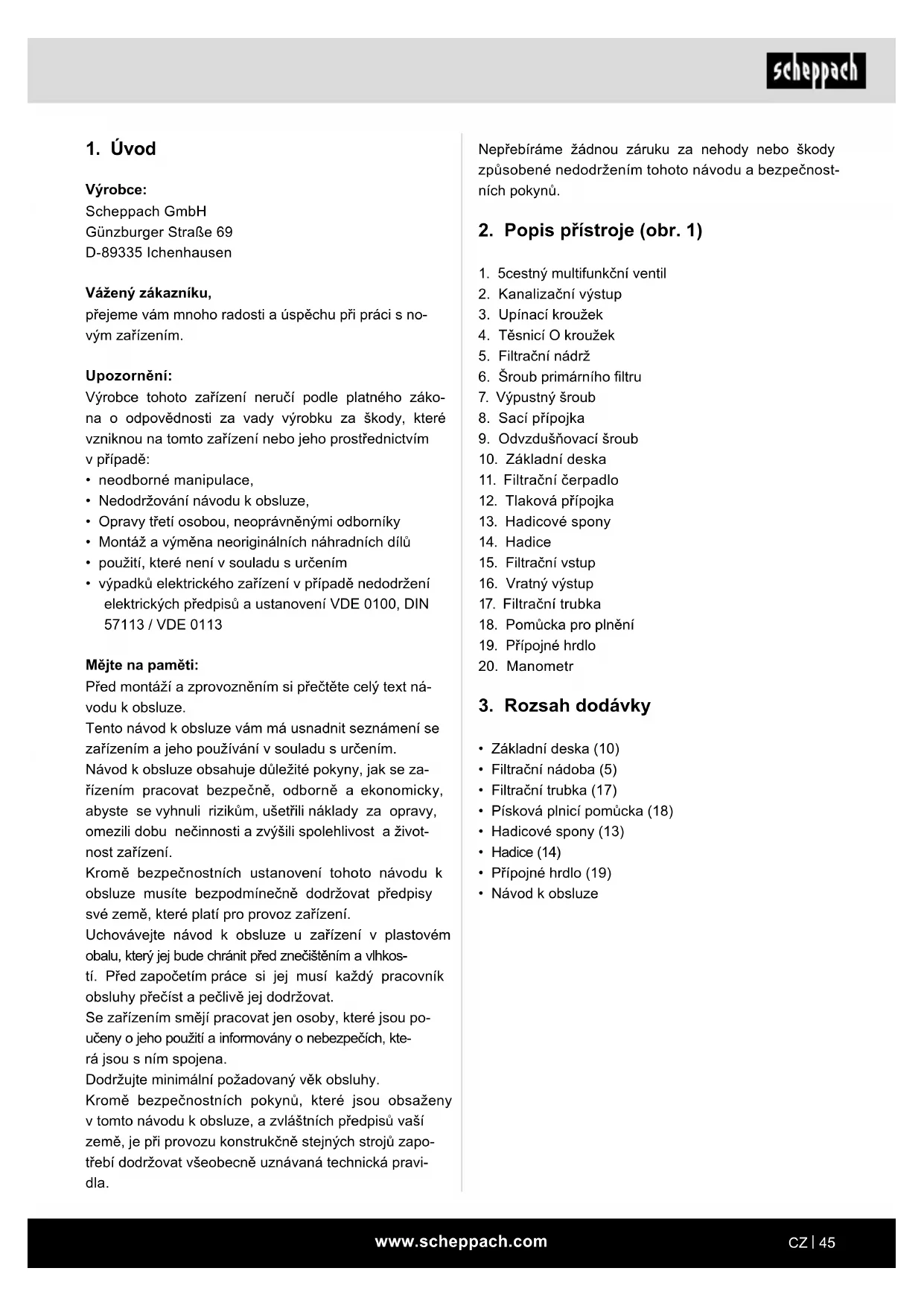

1. Úvod

Výrobce:

Scheppach GmbH

přejeme vám mnoho radosti a úspěchu při práci s novým zařízením.

Upozornění:

Výrobce tohoto zařízení neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednictvím v případě:

• neodborné manipulace,
• Nedodržování návodu k obsluze,
• Opravy třetí osobou, neoprávněnými odborníky
• Montáž a výměna neoriginálních náhradních dílů
• použití, které není v souladu s určením
• výpadků elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE 0113

Mějte na paměti:

Před montáží a zprovozněním si přečtěte celý text návodu k obsluze.

Tento návod k obsluze vám má usnadnit seznámení se zařízením a jeho používání v souladu s určením.

Návod k obsluze obsahuje důležité pokyny, jak se zařízením pracovat bezpečně, odborně a ekonomicky, abyste se vyhnuli rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spolehlivost a životnost zařízení.

Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz zařízení.

Uchovávejte návod k obsluze u zařízení v plastovém obalu, který jej bude chránit před znečištěním a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat.

Se zařízením smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena.

Dodržujte minimální požadovaný věk obsluhy.

Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

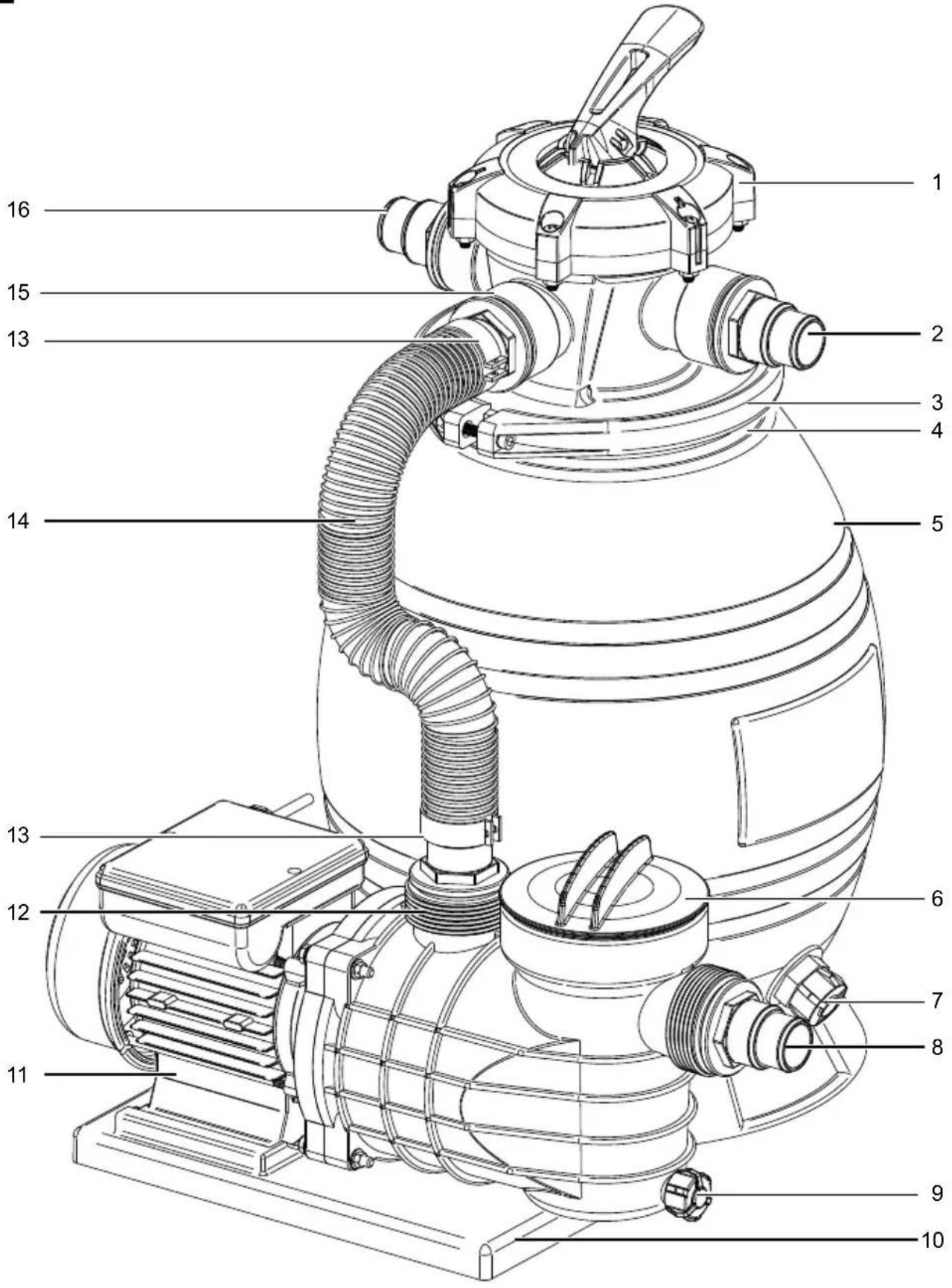

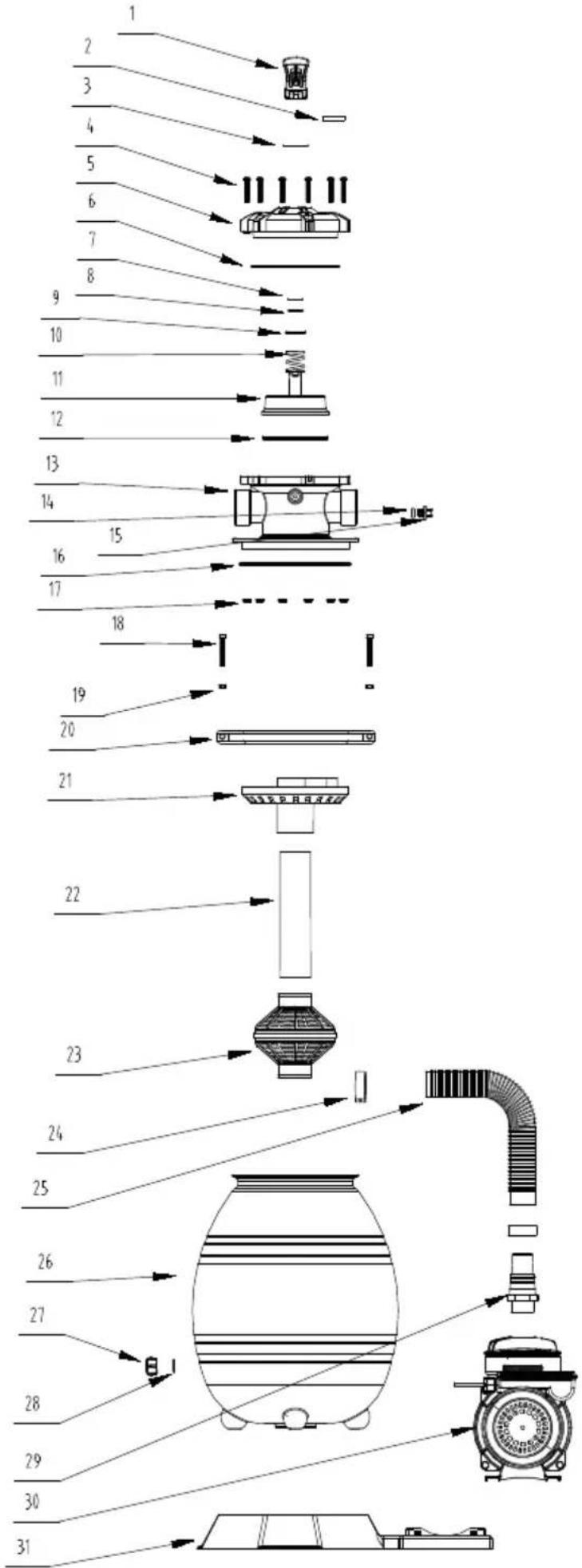

2. Popis přístroje (obr. 1)

1. 5cestný multifunkční ventil
2. Kanalizační výstup
3. Upínací kroužek
4. Těsnicí O kroužek
5. Filtrační nádrž
6. Šroub primárního filtru
7. Výpustný šroub
8. Sací přípojka
9. Odvzdušňovací šroub
10. Základní deska
11. Filtrační čerpadlo
12. Tlaková přípojka
13. Hadicové spony
14. Hadice
15. Filtrační vstup
16. Vratný výstup
17. Filtrační trubka
18. Pomůcka pro plnění
19. Přípojné hrdlo
20. Manometr

3. Rozsah dodávky

• Základní deska (10)
• Filtrační nádoba (5)
• Filtrační trubka (17)
• Písková plnicí pomůcka (18)
- Hadicové spony (13)
- Hadice (14)
- Přípojné hrdlo (19)
• Návod k obsluze

4. Použití v souladu s určením

Bazénové pískové filtrační zařízení slouží k čištění vody v bazénu. Pomocí speciálního křemennému písku nebo filtračních kuliček jsou z bazénu mechanicky odstraňovány suspendované látky a nečistoty.

Stroj se smí používat pouze v souladu s jeho určením. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obsluhující osoba a ne výrobce.

Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.

Osoby provádějící obsluhu a údržbu stroje s ním musí být seznámeny a informovány o potenciálních nebezpečich.

Kromě toho je třeba co nejpřesněji dodržovat platné předpisy pro prevenci nehodovosti.

Je třeba dodržovat ostatní všeobecná pravidla pro oblasti pracovního lékařství a bezpečnostně technická pravidla.

Změny stroje zcela vylučují ručení výrobce za škody, které takto vzniknou.

Oblast použití

• Pro filtrování bazénů

Čerpané látky

Pro čerpání čisté vody (sladké vody),

- Maximální teplota čerpané kapaliny nesmí překročit +43 °C.

- Pomocí tohoto pískového bazénové filtračního zařízení se nesmí dopravovat žádné hořlavé, plynné nebo výbušné kapaliny.

- Rovněž je třeba se vyvarovat čerpání agresivních kapalin (kyseliny, louhy, průsaky ze sil atd.) a také kapalin s abrazivními látkami (písek).

Stroj smí být používán jen s originálními díly a originálním příslušenstvím výrobce.

Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech.

Respektujte prosím, že náš přístroj v souladu s určením není konstruován pro komerční, řemeslné a průmyslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

Přístroj je určený k používání dospělými osobami. Mladiství nad 16 let smějí přístroj používat pouze pod dohledem. Výrobce neručí za škody, které byly zapříčiněny použitím v rozporu s určením nebo chybnou obsluhou.

5. Všeobecné bezpečnostní pokyny

△ VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny a instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.

Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

- Dohlížejte na děti a osoby s postižením.

- Zabraňte přístupu dětí k výrobku a všem elektrickým kabelům.

- Děti si s produktem nesmí hrát. Čistění a technickou údržbu nesmějí provádět děti bez dozoru.

- Děti starší 8 let a osoby s omezenými tělesnými, smyslovými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi smí používat tento přístroj pouze tehdy, pokud jsou pod dozorem nebo byly poučeny o bezpečném použití přístroje a pochopily rizika spojená s tímto přístrojem.

- Výrobek smí instalovat a demontovat pouze dospělé osoby. Čištění a údržbu musí provádět dospělá osoba (starší 18 let), která si je vědoma nebezpečí zásahu elektrickým proudem.

- Před čištěním, odstraněním, údržbou a nebo použitím pro jiné účely výrobek odpojte.

- Výrobek musí být v deštivých dnech a také při delším skladování bez dozoru (např. dovolená) vždy odpojen.

- Elektrická přípojka má být po nainstalování výrobku přístupná.

- Elektrický kabel nezakopávejte. Elektrický kabel musí být umístěn tak, aby nemohl být poškozen sekačkou na trávu, nůžkami na živý plot aj.

- Pokud je přípojné vedení výrobku poškozeno, musí je kvalifikovaný elektrikář vyměnit.

- Pro snížení rizika zásahu elektrickým proudem nepoužívejte pro připojení jednotky ke zdroji elektrického proudu prodlužovací kabel, časovač aj. Zajistěte, aby zásuvka byla umístěna na správném místě.

• Neuvádějte výrobek do provozu, resp. vytáhněte zástrčku ze zásuvky, pokud stojíte ve vodě nebo když jsou Vaše ruce mokré.
• Nainstalujte výrobek ve vzdálenosti minimálně 3,5 m od bazénu.
• Zástrčka přístroje musí být vzdálena více než 4 m od bazénu a umístěna v minimální výšce 1,2 m. Umístěte tento výrobek v bezpečné vzdálenosti od bazénu pro zabránění, aby děti za účelem vstupu do bazénu šplhaly na čerpadlo.
• Neuvádějte výrobek do provozu, pokud se někdo zdržuje v bazénu.
• Tento výrobek se smí používat pouze v souvislosti s použitím demontovatelného bazénu. Nepoužívejte jej pro zabudované bazény. Skladovatelný bazén lze kompletně demontovat, přes zimu uskladnit a pak je v létě opět nainstalovat.
• Pro snížení rizika zranění nevstupujte do bazénu, pokud je nasávací zařízení uvolněné, zlomené, ohnuté, prasklé, poškozené nebo není nainstalováno. Uvolněné, zlomené, ohnuté, prasklé, poškozené nebo chybějící nasávací zařízení neprodleně vyměňte.
• Nikdy si nehrajte nebo neplavte v blízkosti nasávacího zařízení. Vaše tělo nebo vlasy by mohly být nasáty, což by mohlo způsobit trvalé zranění nebo utonutí.
• Pro zabránění poškození zařízení a zamezení rizika zranění, vypněte vždy čerpadlo předtím, než změníte polohu ventilu filtru.
• Nikdy neprovozujte tento výrobek při tlaku vyšším než maximální pracovní tlak, který je uveden na nádobě filtru.
• Nebezpečný tlak. Nepřípustná nebo neodborná montáž víka nádoby filtru může způsobit, že se víko tlakem vymrští do výšky, což může způsobit vážná zranění, věcné škody nebo usmrcení.
• Tento výrobek se smí používat pouze pro účely popsané v návodu k obsluze.

Bezpečnostní pokyny pro elektrickou instalaci

• Při provozu výrobku musí být síťová zástrčka po instalaci volně přístupná.
• Před uvedením Vašeho nového bazénového pískového filtračního zařízení si nechejte zkontrolovat odborníkem:

- Uzemnění, nulování, proudový chránič musí odpovídat bezpečnostním předpisům energetické společnosti a správně fungovat.

- Ochrana elektrických konektorů před vlhkostí.

- Hrozí-li nebezpečí zaplavení, připojte konektory v oblasti chráněné proti zaplavení.

• Dbejte na to, aby se sít'ové napětí shodovalo s údaji typového štítku.
• Elektrickou instalaci provedte v souladu s národními předpisy.
• Výrobek zapojujte pouze do zásuvky s proudovým chráničem (FI spínač) se jmenovitým zbytkovým proudem nejvýše 30 mA; Pojistka alespoň 6 ampér.
• Před každým použitím zkontrolujte produkt, kabel a zástrčku z hlediska poškození. Vadné kabely se nesmi opravovat, ale musí být vyměněny za nové. Poškození produktu nechte opravit odborníkem.
• Pokud dojde k poškození připojného vedení produktu, musí být pro zabránění ohrožení vyměněn výrobcem nebo jeho servisem nebo podobným způsobem kvalifikovanou osobou.
• Nepoužívejte kabel k vytažení zástrčky ze zásuvky.
• Chraňte kabel před horkem, olejem a ostrými hranami.
• Nenoste ani nepřipojujte produkt ke kabelu.
• Použivejte pouze prodlužovací kabely, které jsou odolné proti stříkající vodě a jsou určeny pro venkovní použití. Před použitím vždy zcela rozmotejte kabelový buben. Zkontrolujte kabel, zda není poškozený.
• Před všemi pracemi na produktu, během přestávek v práci a při nepoužívání vytáhněte síťovou zástrčku ze zásuvky.
• Sítová přípojná vedení nesmí mít menší průřez než pryžová hadicová vedení s označením H05RN-F 3*0,75 mm². Délka kabelu musí být 10 m. Průřez vodiče prodlužovacího kabelu musí být min 1,5 mm².

Varování! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

6. Zbytková rizika

Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických norem. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nejsou v pořádku.
• Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zjevná.
• Zbytková rizika lze minimalizovat, pokud budete dodržovat „bezpečnostní pokyny“ a „použití v souladu s určeným účelem“ a kompletní „návod k obsluze“.
• Zabraňte náhodnému spuštění stroje: při vložení vidlice do elektrické zásuvky nesmí být stisknut hlavní spínač. Používejte nástavec, který je doporučen v tomto návodu k obsluze. Tím dosáhnete toho, že bude váš stroj poskytovat optimální výkon.
• Bazénové pískové filtrační zařízení se nesmí provozovat při tlaku přesahujícím přípustný provozní tlak.
• Bazénové pískové filtrační zařízení se nesmí připo- jovat k domácímu rozvodu vody (z důvodu přetlaku).

7. Technické údaje

Elektrické napájení 220-240 V / 50Hz

Wattový výkon 550 W
Maximální pracovní tlak čerpadla	2,4 bar
Účinná plocha filtru 0,08 m2
Filtrační čerpadlo max. průtoková rychlost	13800 l/h
Největší dopravní výška 11 m Hmax
Doporučené filtrační médi- um (není součástí rozsahu dodávky)	Křemenný písek (0,45 mm - 0,55 mm) kvalita 20, Filtrační kuličky
Doporučené množství filtračního média (cca)	Křemenný písek 20 kg Filtrační kuličky 600 g
Objem sběrné nádoby 26 l
Stupeň krytí	IPX5
Max. teplota vody	43 °C
Hmotnost	10,1 kg

Technické změny vyhrazeny!

8. Rozbalení

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily. V případě reklamací je třeba okamžitě uvědomit dodavatele. Pozdější reklamace nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční doby.
• Seznamte se před použitím s přístrojem podle návodu k obsluze.
• Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.
• Uvedte při objednávání naše čísla výrobku a rovněž typ a rok výroby přístroje.

⚠️ VAROVÁNÍ!

Přístroj a obalový materiál nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

9. Konstrukce

Před montáží bazénového pískového filtračního zařízení určete jeho stanoviště. Jakmile je filtr naplněn filtračním médiem, Ize jím pouze obtížně pohybovat. Dosedací plocha musí být zcela rovná.

Stanoviště je třeba stanovit tak, aby sací vedení / vede- ní hladinového sběrače nečistot bylo pokud možno co nejkratší. Například u bazénu podlouhlého tvaru, u kte- rého je umístěn na úzké straně hladinový sběrač nečis- tot a na protilehlé úzké straně trysky, je třeba bazénové pískové filtrační zařízení umístit na straně hladinového sběrače nečistot.

Čerpadlo by mělo být umístěno – pokud možno – níže než hladina vody, także je neustále napájeno vodou. Pokud je nutná instalace nad hladinu vody, je třeba dbát na to, aby výškový rozdíl mezi čerpadlem a hladinou vody nepřesáhl 50 cm.

Pokud je bazénové pískové filtrační zařízení umístěno ve filtrační šachtě, je třeba zajistit, aby nemohlo dojít k zaplavení této šachty. Pro tento účel by bylo vhodné vložit v prostoru filtrační šachty štěrkovou vrstvu (štěrk) nebo zajistit přímé napojení do kanálu nebo použít ponorné čerpadlo s plovákovým spínačem. Je třeba dbát na to, aby filtrační šachta nebyla v žádném případě vzduchotěsně uzavřena, protože by to mohlo způsobit poškození čerpadla v důsledku tvorby kondenzátu. Velikost filtrační šachty je třeba zvolit tak, aby bylo možné provádět práce na bazénovém pískovém filtračním zařízení.

10. Montáž

10.1 Montáž bazénového pískového filtračního zařízení na základní desku (obr. 3 + 4)

1. Vložte nádobu filtru (5) do tvarovaného prohloubení základní desky (10).

2. Umístěte filtrační čerpadlo (11) na základní desku (10) a zasuňte filtrační čerpadlo (11) do vybrání základní desky (10) tak, až zapadne.

10.2. Plnění bazénového pískového filtračního zařízení (obr. 5, 6 a 7)

DÜLEŽITÉ UPOZORNĚNÍ: Používejte křemenný písek (není součástí rozsahu dodávky) se zrnitostí 0,45 - 0,55 mm. Dbejte na přesný údaj zrnitosti. Přiliš malá zrnitost způsobí, že se písek vyplaví do bazénu. Přiliš velká zrnitost zhorší kvalitu filtrování.

Alternativně můžete pro naplnění nádoby filtru (5) použít filtrační kuličky (nejsou součástí rozsahu dodávky).

Mějte na paměti: Před naplněním nádoby filtru (5) filtračním médiem se ujistěte, že jsou filtrační trubka (17) a pomůcka pro plnění (18) přítomny v nádobě filtru (5).

1. Umístěte filtrační trubku (17) uprostřed v nádobě filtru (5). Pomůcka pro plnění (18) se používá pro upevnění a aretaci polohy filtrační trubky (17). Navíc se tím zabrání, že se filtrační médium dostane během plnění do filtrační trubky (17) (viz obr. 6).

2. Naplňte nádobu filtru (5) filtračním médiem a dbejte na to, aby se do filtrační trubky (17) nedostalo žádné filtrační médium.

3. Výška obsahu by neměla překročit 2/3 celkové výšky nádoby filtru (5). To odpovídá přibližně 20 kg křemenného písku nebo 600 gramům filtračních kuliček. Upozornění: Mezitím naplňte vodu, aby se filtrační médium svázalo.

4. Po naplnění nádoby filtru (5) lze pomůcku pro plnění (18) opět odstranit. Uschovejte si tuto po-můcku pro příští nové plnění - jako je například výměna písku.

5. Dbejte na to, aby těsnění nádoby filtru bylo čisté. Také oblast okraje nádoby filtru, resp. 5cestného multifunkčního ventilu (1), na které dosedá těsnění, musí být čisté a bez případných zrn písku. Filtrační trubka (17), která je umístěna v nádobě, musí být zcela zasunuta uprostřed do 5cestného multifunkčního ventilu (1).

6. Nasadte nyní 5cestný multifunkční ventil (1) včetně těsnicího O kroužku (4) na filtrační trubku (17) a upevněte jej pomocí upínacího kroužku (3) na nádobu filtru (5). (viz obr. 7)

10.3 Spojení nádoby filtru s filtračním čerpadlem (obr. 8 + 9)

Nyní spojte filtrační čerpadlo (11) a 5cestný ventil (1) s hadicí (14).

1. Nasad'te na hadici hadicové spony (13).
2. Připojte hadici (14) ke vstupu filtru (15) na nádobě filtru a u čerpadla k tlakové přípojce (12).
3. Pevně dotáhněte šrouby na hadicových sponách (13).

10.4 Připojení bazénového pískového filtračního zařízení k bazénu

1. Spojte sací přípojku (8) čerpadla s hadicí (není součástí rozsahu dodávky) k bazénu.

2. Kromě toho musíte spojit vratný výstup (16) se vstupní tryskou na okraji bazénu.

3. Připojte kanalizační přípojku (2) ke kanálu.

UPOZORNĚNÍ!

Nebezpečí poškození!

Provoz bazénového pískového filtračního zařízení s příliš malým množstvím vody nebo bez vody může způsobit poškození.

- Nikdy neponechávejte bazénové pískové filtrační zařízení v chodu na sucho.

10.5 Plnění filtračního čerpadla vodou (obr. 10)

1. Povolte šroub primárního filtru (6).
2. Naplňte filtrační čerpadlo (11) dostatečným množstvím vody.
3. Šroub primárního filtru (6) opět zašroubujte.

11. Uvedení do provozu

⚠ Pozor!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

UPOZORNĚNÍ!

Nebezpečí poškození!

Provoz bazénového piskového filtračního zařízení s příliš malým množstvím vody nebo bez vody může způsobit poškození.

- Nikdy neponechávejte bazénové pískové filtrační zařízení v chodu na sucho.

11.1. Funkce 5cestného multifunkčního filtru (1) (obr. 11)

Důležité upozornění: Před přesunutím páky ventilu nejprve odpojte bazénové pískové filtrační zařízení od elektrické sítě!

11.1.1 Filtrování

Voda odebraná z bazénu protéká shora směrem dolů filtračním médiem, a tím se čistí.

1. Nastavte 5cestný multifunkční filtr (1) do polohy FILTROVÁNÍ. Nyní je filtr připraven k mechanické úpravě vody Vašeho bazénu.
2. Aby bylo možné určit čas pro čištění filtru v režimu ZPĚTNÝ PROPLACH, je třeba sledovat tlak na tlakoměru (29). Pokud tlak vzroste o 0,3 bar (max. 0,68 bar), je třeba provést zpětný proplach. Doporučujeme Vám provádět zpětný proplach v týdenních intervalech, i když není tato hodnota dosažena, aby filtrační písek zůstal sypký.
3. Připojte bazénové pískové filtrační zařízení k elektrické síti.

11.1.2 Zpětný proplach

Voda protéká filtračním médiem v opačném směru, čímž se vyplavují nečistoty z písku a odvádí je přes kanalizační přípojku (2) (která je na příslušném výstupu označena „waste“ - odpad). Tento proces trvá obvykle 2-3 minuty, resp. je třeba jej provádět tak dlouho, až je vytékající voda opět čistá.

1. Nastavte 5cestný multifunkční filtr (1) do polohy ZPĚTNÝ PROPLACH.
2. Připojte bazénové pískové filtrační zařízení k elektrické síti.

3. Pokud se čerpá čistá voda, je ukončen proces zpětného proplachu, který by měl trvat maximálně asi 3 minuty.

4. Nastavte 5cestný multifunkční filtr (1) z polohy FILTROVÁNÍ do polohy DODATEČNÝ PROPLACH.

11.1.3 Dodatečný proplach

Díky tomuto postupu se dosáhne zbytkového vyčištění a zhutnění filtračního písku. Voda v tomto případě protéká filtračním pískem opět shora směrem dolů. Poté se však nevede zpět do nádrže, ale odvádí se přes kanalizační přípojku (2) tak, jako je tomu u zpětného proplachu. Tento postup je nutno provést po každém proplachu po dobu cca 30 sekund.

1. Nastavte 5cestný multifunkční filtr (1) do polohy DODATEČNÝ PROPLACH.
2. Připojte bazénové pískové filtrační zařízení k elektrické síti.
3. Nastavte 5cestný multifunkční filtr (1) do polohy FILTROVÁNÍ.

11.1.4 Vyprázdnění

V této poloze se voda přímo odvádí přes odpadní přípojku.

Mějte prosím na paměti, že tato poloha není vhodná pro úplné vyprázdnění bazénu, ale používá se napří- klad k vysávání dna po napadení řasami.

1. Nastavte 5cestný multifunkční filtr (1) do polohy VYPRAZDŇOVÁNÍ.
2. Připojte bazénové pískové filtrační zařízení k elektrické síti.
3. POZOR: Dbejte na to, aby chod filtračního čerpadla neprobíhal na sucho. Provoz bazénového pískového filtračního zařízení s příliš malým množstvím vody nebo bez vody může způsobit poškození.

11.1.5 Uzavřeno

Přívod vody z ventilu do filtračního čerpadla je v této poloze uzavřen. Pro čištění koše primárního filtru čerpadla musí být proto sací vedení, resp. vedení hladinového sběrače nečistot uzavřeno.

11.2 Uvedení do provozu bazénového pískového filtračního zařízení

Před uvedením do provozu je třeba dbát na dostatečnou hladinu vody v bazénu (u zabudovaného hladinového sběrače nečistot až do středu sběrače), takže voda může protékat přes výstup hladinového sběrače nečistot směrem dolů k bazénovému pískovému filtračnímu zařizení a kompletně plní koš primárního filtru čerpadla.

Pokud není přítomen automatický přítok – například u zavěšeného hladinového sběrače nečistot nebo pokud bazénové pískové filtrační zařízení je umístěno výše než hladina vody –, tak se musí před uvedením do provozu otevřít šroub primámího filtru (6) filtračního čerpadla (11) a ručně naplnit vodou.

Čas od času také při normálním provozu zajistěte, aby byla ve filtračním čerpadle (11) přitomna voda. Delší doba chodu na sucho (bez vody) může způsobit neopravitelné škody, na které se nevztahuje záruka.

1. Nastavte rukojeť u 5cestného multifunkčního ventilu (1) do polohy ZPĚTNÝ PROPLACH. Te-prve nyní se uvede filtrační čerpadlo do provozu. Provedte zpětný proplach po dobu cca 2-3 minut například pro odstranění přebytečného písku z fil-tračního zařizení.

2. Odpojte bazénové pískové filtrační zařízení od elektrické sítě a nastavte 5cestný multifunkční ventil (1) do polohy DODATEČNÝ PROPLACH.

3. Připojte bazénové pískové filtrační zařizení k elektrické síti. Nyní spust'te proces dodatečného proplachu - tento proces trvá cca 30 sekund.

4. Vodu při zpětném proplachu a dodatečnou pro- plach odvádějte nejlépe do kanálu nebo ji nechejte vsáknout na trávníku.

5. Odpojte bazénové pískové filtrační zařízení od elektrické sítě a nastavte 5cestný multifunkční ventil (1) do polohy FILTROVÁNÍ.

6. Připojte bazénové pískové filtrační zařízení k elektrické síti. Filtrační zařízení je nyní v normálním filtračním provozu.

7. Doporučujeme Vám dobu chodu filtru 2 x 4-5 hodin za den v poloze FILTROVÁNÍ.

12. Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.

Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Smáčknutá místa, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z elektrické zásuvky ve stěně.
• Praskliny v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte, zda elektrické přívodní kabely nejsou poškozeny. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přípojná vedení se stejným označením.

Uvedení typového označení na přívodním kabelu je povinné.

U jednofázového motoru na střídavý proud doporučujeme pro stroje s vysokým rozběhovým proudem (od 3000 W) jištění C 16A nebo K 16A!

13. Čištění

UPOZORNĚNÍ!

Nebezpečí poškození!

Vysoce koncentrované prostředky na ošetřování vody mohou poškodit bazénové pískové filtrační zařizení.

- Do sacího síta čerpadla nebo bazénového pískového filtračního zařízení nevkládejte žádné prostředky pro ošetřování vody, a to zvláště ve formě tablet.

• Udržujte ochranná zařízení, větrací štěrbiny a plášť motoru pokud možno bez prachu a nečistot. Otřete výrobek čistou tkaninou nebo jej vyfoukejte stlačeným vzduchem s nízkým tlakem.
• Doporučujeme výrobek vyčistit ihned po každém použití.
• Čistěte výrobek pravidelně vlhkým hadrem a trochou mazacího mýdla. Nepoužívejte žádné čisticí prostředky ani rozpouštědla; mohly by poškodit plastové díly výrobku. Dbejte na to, aby se do vnitřního prostoru výrobku nemohla dostat žádná voda. Vniknutí vody do elektrického zařízení zvyšuje riziko úrazu elektrickým proudem.

14. Skladování

Na konci bazénové sezóny se bazénové pískové filtrační zařízení a také hadice v nejlepším případě kompletně demontují a uskladní v místnosti bez mrazu.

Pokud přezimuje bazénové pískové filtrační zařízení pod širým nebem, musí se nádoba filtru, filtrační čerpadlo a vedení zcela vyprázdnit.

Filtrační médium se musí také odstranit z nádoby filtru, – a to například pomocí mokrého odsávače –. Tlakoměr na vícecestném ventilu se musí demontovat a uskladnit v místnosti bez mrazu. Na škody způsobené mrazem se záruka nevztahuje!

Uložte výrobek a jeho příslušenství na tmavém, suchém mistě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C. Výrobek uchovávejte v originálním balení. Výrobek zakryjte, aby byl chráněn před prachem nebo vlhkostí. Návod k obsluze uchovávejte v blízkosti výrobku.

15. Údržba

Pozor: Před prováděním údržby odpojte bazénové pískové filtrační zařízení od elektrické sítě.

Všeobecná údržba

Ošetřování a údržbu bazénu je třeba provádět podle příslušných předpisů výrobce.

Bezpodmínečně je třeba dbát na to, aby výška vody v bazénu vždy dosahovala minimálně až ke středu hladinového sběrače nečistot.

Údržba filtrační nádoby (5)

Výšku plnění a vlastnosti křemenného písku je třeba pravidelně kontrolovat. Písek musí protékat přes prsty ruky jako sypký materiál. V případě tvoření hrudek se musí vyměnit celá náplň křemenného písku.

Pokud jsou filtrační kuličky znečištěné, musí se vyměnit celý obsah.

Údržba primárního filtru

Primární filtr zabudovaný do čerpadla se musí čas od času podle stupně znečištění vyčistit.

Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

Opotřebitelné díly*: Těsnicí O kroužek

* není nutně zahrnuto v obsahu dodávky!

Příslušenství:

Filtrační kuličky

Přípojky a opravy

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Typ připojení Y

Pokud dojde k poškození vedení pro připojení na síť tohoto přístroje, musí být vedení pro zabránění vzniku nebezpečí vyměněno výrobcem nebo jeho servisem nebo podobným způsobem kvalifikovanou osobou.

Při zpětných dotazech uvádějte následující údaje:

• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru

Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.

16. Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklovatelné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronic- kých zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

- Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.

• Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.
• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!
• Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.
• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

- Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)

- Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.

- Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.

- Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obratte na příslušný zákaznický servis.

- V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

17. Odstraňování poruch

Následující tabulka zobrazuje známky chyb a popisuje, jak lze provést nápravu, pokud váš stroj nepracuje správně. Pokud nemůžete problém takto lokalizovat a odstranit, obraťte se na svou servisní dílnu.

Porucha Možná příčina Řešení
Filtrační čerpadlo se nezapíná	Elektrické vedení není připojeno k elektrické síti	Zkontrolujte ochranný spínač proti chybovému proudu a případně jej opět zapněte.
	Pojistka vadná Zkontrolujte hlavní pojistku a případně ji opět zapněte.
	Elektrické vedení není připojeno k elektrické síti	Zajistěte, aby byla zástrčka filtračního čerpadla připojena.
Malý průtok vody	Znečištění sítových košů v hladinovém sběračí nečistot nebo primárního filtru	Zkontrolujte hladinový sběrač nečistot a primární filtr a případně je vyčistěte.
	Sací a tlakové vedení ucpáno	Zkontrolujte, zda jsou sací a tlakové vedení a také filtrační čerpadlo volné.
	Sací vedení netěsné, je přisáván vzduch	Zkontrolujte, zda je do systému přisáván vzduch a zda jsou vedení netěsná.
	Filtr znečištěn	Provedte zpětný proplach bazénového pískového filtračního zařízení.
Kalná voda v bazénu	Přetížení filtru z důvodu nedostatečné dezinfekce	Zkontrolujte hodnoty vody (hodnotu pH a chloru) a případně je nastavte.
	5cestný multifunkční ventil není v poloze FILTROVÁNÍ	Zajistěte, aby byl vícecestný ventil nastaven na FILTROVÁNÍ.
	Doba filtrování příliš krátká	Nechejte pískové bazénové filtrační zařízení po delší dobu v chodu / v režimu filtrovaní
	Příliš krátké intervaly zpětného proplachu	Zkontrolujte tlak pomocí tlakoměru a případně provedte zpětný proplach.
V systému přítomen vzduch	Netěsné vedení Zkontrolujte těsnost sacího vedení
	Příliš málo vody v bazénu Zajistěte, aby bylo v bazénu dostatečné množství vody.
	Vzduchové bubliny při spuštění systému	Pro odstranění vzduchu ze sytému krátce otevřete víko primárního filtru nebo také tlakoměr.
Písek v bazénu	Nesprávná zrnitost křemenného písku	Zkontrolujte, zda jsou všechny výstupy vícecestného ventilu správným způsobem zapojeny.
Čerpadlo je příliš hlučné	Cizí tělesa v čerpadle Vyčistěte	filtrační čerpadlo.
