BEDIENUNGSANLEITUNG Unico AIR 32 OLIMPIA SPLENDID

MODE D’EMPLOI ET D’ENTRETIEN

1. DasGerätenthältdasGasR32.R32isteinuoriertesTreibhausgas.

2. DiegeltendenGesetzebefolgen.KühlmittelverlusteundoffeneFlammensinduntersagt.

3.BeachtenSie,dassdasKühlmittelR32 geruchslos ist 4.Kindernab8JahrensowiePersonenmitkörperlichen,sensoriellenodermentalen BeeinträchtigungenbeziehungsweisePersonenohneentsprechendeErfahrungoder KenntnissedarfdieBenutzungdesGerätserlaubtwerdenunterderBedingung,dass dieKindersowiediegenanntenPersonenbeaufsichtigtbeziehungsweiseindiefürdie Verwendung des Geräts geltenden Sicherheitsvorkehrungen eingewiesenen wurden unddiemitdemGerätverbundenenGefahrenverstandenhaben. 5.KinderdürfennichtmitdemGerätspielen. 6.Die dem Benutzer obliegenden Reinigungs- und Pegearbeiten dürfen nicht von unbeaufsichtigtenKinderndurchgeführtwerden. 7.WenndasStromkabelbeschädigtist,mussdieseszurVermeidungjeglicherGefahren vomHerstellerodervondessenTechnischemKundendienstbeziehungsweisedurch gleichermaßenqualiziertesPersonalersetztwerden,umjeglicherGefahrvorzubeugen. 8.Installation, erste Inbetriebnahme und die anschließenden Wartungsphasen, ausgenommen Reinigung oder Waschen, sind ausschließlich durch befugtes Fachpersonalauszuführen.

UmjeglichesRisikoeinesStromschlagsvorzubeugen,istesunerlässlich,dasNetzkabel ausderSteckdosezuziehenbzw.DenHauptschalterauszuschalten,bevorelektrische VerbindungenoderjeglicheandereWartungsarbeitandenGerätenvorgenommenwerden. 10.BeiderInstallationdieinAbbildung2aufgezeigtenMindestabständeeinhalten. 11.DasGerätistderartzuplatzieren,dassmechanischeSchädenvermiedenwerdenunddies ineinemgutgelüftetenRaumohneständigaktiveZündquellenvonFlammen.

MODE D’EMPLOI ET D’ENTRETIEN

0.4 - NOTE SUI GAS FLUORURATI

3.5.8 - Betrieb im alleinigen Modus „Heiz“ (nur Modelle mit Wärmepumpe) ............................................23

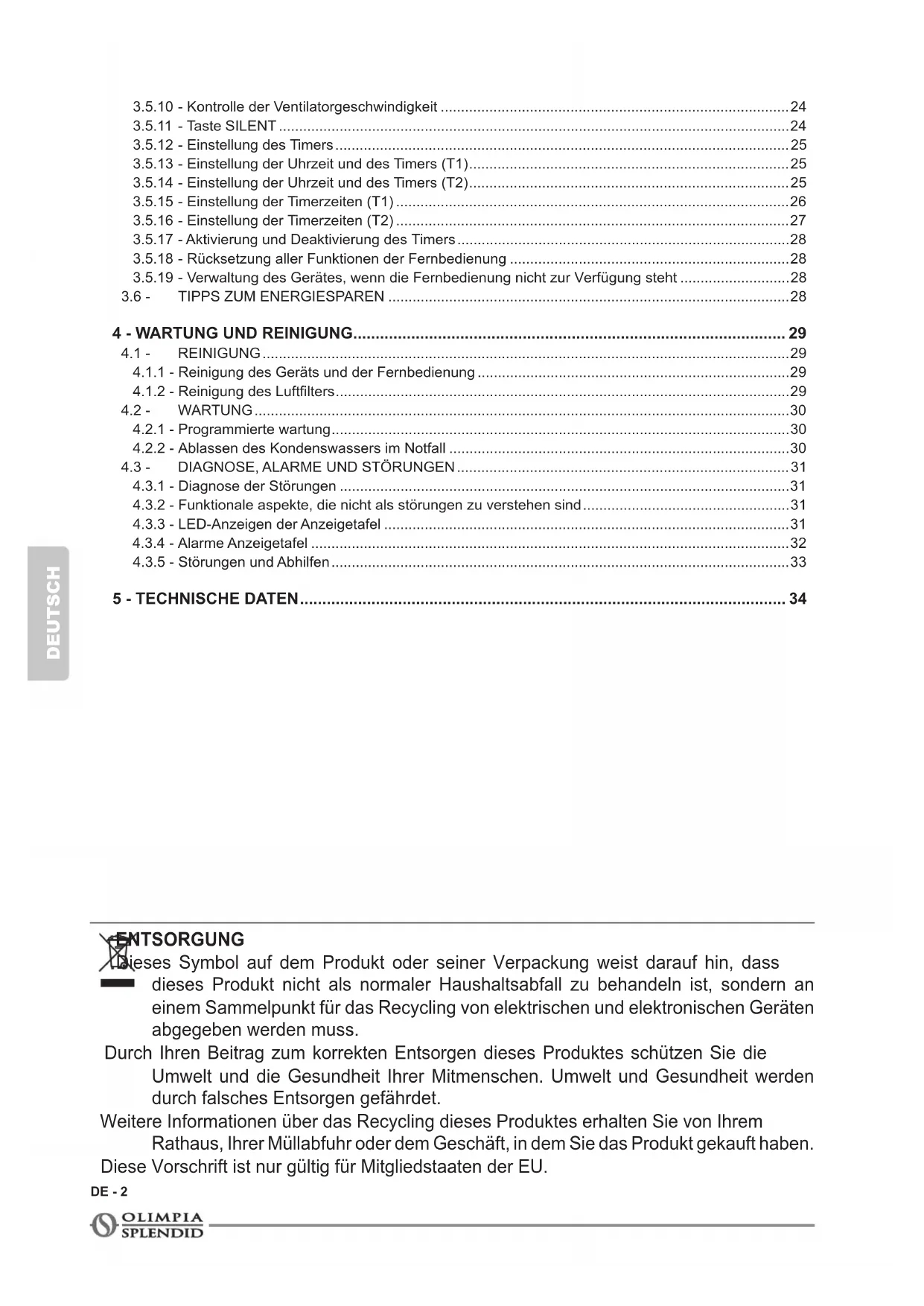

• 3.5.9 - Kontrolle der Luftstromrichtung p. 24
• DE - 2 DEUTSCH ENTSORGUNG Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Diese Vorschrift ist nur gültig für Mitgliedstaaten der EU. 3.5.10 - Kontrolle der Ventilatorgeschwindigkeit p. 24
• 3.5.11 - Taste SILENT p. 24
• 3.5.12 - Einstellung des Timers p. 25

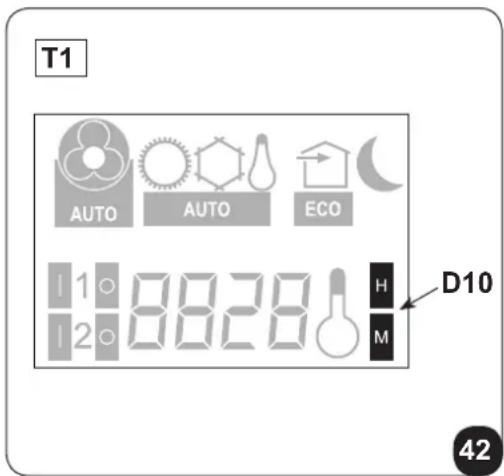

• 3.5.13 - Einstellung der Uhrzeit und des Timers (T1) p. 25
• 3.5.14 - Einstellung der Uhrzeit und des Timers (T2) p. 25

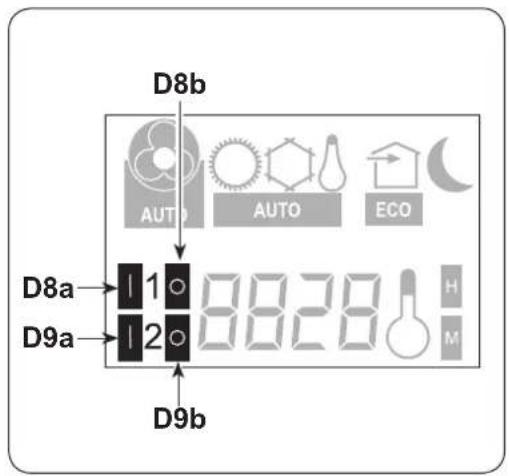

• 3.5.15 - Einstellung der Timerzeiten (T1) p. 26

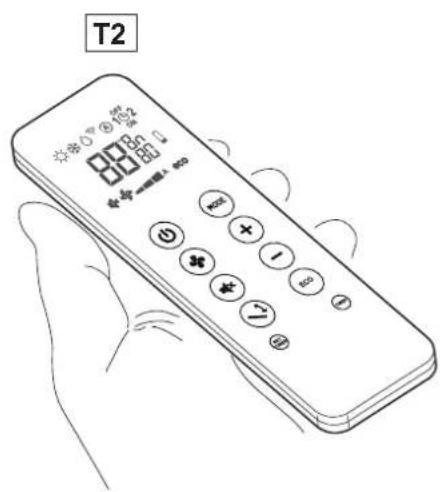

• 3.5.16 - Einstellung der Timerzeiten (T2) p. 27
• 3.5.17 - Aktivierung und Deaktivierung des Timers p. 28
• 3.5.18 - Rücksetzung aller Funktionen der Fernbedienung p. 28

3.5.19 - Verwaltung des Gerätes, wenn die Fernbedienung nicht zur Verfügung steht ...........................28

0.1 - ALLGEMEINE HINWEISE

Wir möchten uns zunächst dafür bedanken, dass Sie sich für ein Gerät unserer Herstellung entschieden haben. Es handelt sich um ein gesetzlich vertrauliches Dokument, dessen Vervielfältigung und Weitergabe an Dritte ohne ausdrückliche Genehmigung des Herstellers verboten ist. Das Gerät kann Updates unterliegen und daher Einzelteile aufweisen, die von den abgebildeten abweichen, ohne dass dadurch die in diesem Handbuch enthaltenen Texte beeinträchtigt werden.

Die im folgenden Kapitel aufgeführten Bildsymbole liefern schnell und eindeutig Informationen zum korrekten und sicheren Gebrauch des Gerätes.

Kundendienst Kennzeichnet Situationen, in denen der interne KUNDENDIENST der Firma zu benachrichtigen ist: KUNDENDIENST Inhaltsverzeichnis Die Paragrafen, denen dieses Symbol vorausgeht, enthalten sehr wichtige Informationen und Vorschriften, insbesondere bezüglich der Sicherheit. Die Nichtbeachtung dieser Informationen und Vorschriften kann dazu führen, dass: - die Unversehrtheit des Personals an den Geräten gefährdet ist - die vertragliche Garantie verfällt - dieHerstellerrmajedeVerantwortungablehnt. Erhobene Hand Kennzeichnet Handlungen, die absolut verboten sind. GEFÄHRLICHE ELEKTRISCHE SpANNUNG Zeigt dem betreffenden Personal an, dass bei der beschriebenen Tätigkeit die Gefahr eines elektrischen Schlags besteht, wenn diese nicht unter Beachtung der Sicherheitsvorschriften durchgeführt wird. Indice ALLGEMEINES INHALTSVERZEICHNIS Das allgemeine Inhaltsverzeichnis des Handbuchs ndenSieaufSeite“DE-1” ILLUSTRATIONEN Die Illustrationen sind auf den Anfangsseiten des Handbuchs zusammengefasstDE - 4 DEUTSCH

0.3 - ALLGEMEINE HINWEISE

1. Laut Gesetz ist dies ein vertrauliches Dokument, daher gilt das Verbot der

Vervielfältigung oder Übermittlung an Dritte ohne ausdrückliche Genehmigung der Firma OLIMPIA SPLENDID. An den Geräten können technische Neuerungen vorgenommen werden, d.h. Einzelteile können u.U. anders aussehen als auf den Abbildungen, was jedoch die Gültigkeit der Anweisungen in diesem Benutzerhandbuch in keiner Weise beeinträchtigt.

2. Bevor Sie mit einer Tätigkeit beginnen (Installation, Instandhaltung, Gebrauch),

lesen Sie aufmerksam das vorliegende Benutzerhandbuch und halten Sie sich strengstens an die in den einzelnen Kapiteln dargelegten Anweisungen.

ALLGEMEINE GEFAHR Weist das betroffene Personal darauf hin, dass der beschriebene Vorgang das Risiko für körperliche Schäden (Verletzungsgefahr) birgt, wenn er entgegen der Sicherheitsvorschriften ausgeführt wird. GEFAHR Weist darauf hin, dass das Gerät brennbares Kältemittel verwendet. Falls das Kältemittel austritt und mit einer Zündquelle in Berührung kommt, besteht Brandgefahr.

Weist das betroffene Personal darauf hin, dass der beschriebene Vorgang das Risiko für Verbrennungen an heißen Komponenten birgt, wenn er entgegen der Sicherheitsvorschriften ausgeführt wird. NICHT BEDECKEN Weist das betroffene Personal darauf hin, dass es verboten ist, das Gerät wegen Überhitzungsgefahr zu bedecken.

• Weistdaraufhin,dassdiesesDokumentvorderInstallationund/odervordem Gebrauch des Geräts aufmerksam gelesen werden muss.

• Zeigt an, dass das vorliegende Dokument vor jedem Wartungs- bzw. Reinigungsvorgang aufmerksam zu lesen ist. ACHTUNG

• WeistaufmöglicheZusatzinformationenindenbeiliegendenHandbüchernhin.

• Zeigtan,dassimGebrauchs-oderInstallationshandbuchweitererInformationen verfügbar sind.

ACHTUNG Zeigt an, dass das Assistenzpersonal beim Umgang des Geräts auf die Anweisungen im Installationshandbuch zu achten hat. BEIM UMGANG MIT ELEKTROGERÄTEN MÜSSEN STETS GEWISSE GRUNDLEGENDE SICHERHEITSMASSNAHMEN BEACHTET WERDEN, UM DIE GEFAHR VON BRAND, STROMSCHLÄGEN UND VERLETZUNGEN ZU REDUZIEREN, DARUNTER:UNICO AIR INVERTER R32 DE - 5 DEUTSCH

3. Das gesamte Transport- und Installationspersonal der Maschine muss mit

den vorliegenden Anweisungen vertraut sein.

4. Dieherstellerrmaübernimmtkeinerleiverantwortungfürschädenanpersonen

oder sachen, die durch nichtbeachtung der im vorliegenden benutzerhandbuch enthaltenen sicherheitsvorschriften entstehen.

5. Die Herstellerrma behält sich das Recht vor, an ihren Modellen jederzeit

Veränderungen vorzunehmen, wobei die wesentlichen im vorliegenden Benutzerhandbuch beschriebenen Geräteeigenschaften unverändert bleiben.

6. Die Installation und Instandhaltung von Klimaanlagen wie der hier beschriebenen

können gefährlich sein, da sich im Inneren der Anlagen ein unter Druck stehendesKühlgasbendetundsiezudemelektrischeBauteileenthalten,die unter Spannung stehen. Daher dürfen die Installation, die erste Inbetriebsetzung und die nachfolgenden Instandhaltungsarbeiten ausschließlich von autorisiertem und qualiziertem Personal durchgeführt werden.

7. Installationen die nicht entsprechend den im vorliegenden Handbuch enthaltenen

Anweisungen sowie der Einsatz unter Nichtbeachtung der vorgeschriebenen Temperaturgrenzen, geben keinerlei Anspruch auf Garantie.

8. Die gewöhnliche Instandhaltung der Filter und die allgemeine äußerliche

Reinigung können auch durch den Benutzer durchgeführt werden, da sie keine schwierigen oder gefährlichen Tätigkeiten erfordern.

9. Während der Montage und bei sämtlichen Instandhaltungstätigkeiten müssen

die Vorsichtsmaßnahmen eingehalten werden, die in diesem Benutzerhandbuch und auf den Schildern im Innern der Geräte angeführt sind; außerdem müssen sämtliche Vorsichtsmaßnahmen ergriffen werden, die der gesunde Menschenverstand gebietet und die durch die am Installationsort geltenden Sicherheitsbestimmungen vorgeschrieben sind.

10. Bei Eingriffen an der Kühlseite der Geräte sind stets Schutzhandschuhe

und Schutzbrille zu tragen.

11. Die Klimaanlagen DÜRFEN NICHT in Räumen installiert werden, in denen

sich entammbare oder explosive Gase benden oder in denen hohe Feuchtigkeit herrscht (Wäschereien, Gewächshäuser usw.) oder in Räumen, indenensichandereGerätebenden,dievielWärmefreisetzen.

12. Bei der Auswechslung von Einzelteilen bitte ausschließlich original

OLIMPIA SPLENDID-Ersatzteile verwenden.

Um jeglichem Stromschlagrisiko vorzubeugen, muss der Stecker vor jedem Reinigungs- bzw. Wartungseingriff am Gerät aus der Steckdose gezogen ausgeschaltet werden.

14. Blitze, Autos in unmittelbarer Nähe sowie Mobiltelefone können

Funktionsstörungen verursachen. Das Gerät ein paar Sekunden lang abschalten, das Klimagerät dann wieder starten.DE - 6 DEUTSCH

15. Bei Regen wird empfohlen, die Stromversorgung: zu trennen, um etwaige

Blitzschäden zu vermeiden.

16. Bei längerem Nichtgebrauch des Geräts oder wenn sich im klimatisierten

Raum niemand aufhält wird es zur Vermeidung etwaiger Unfälle empfohlen, die Stromversorgung zu trennen.

Zur Reinigung des Geräts weder üssige oder korrosive Reiniger verwenden; kein Wasser oder andere Flüssigkeiten auf das Gerät spritzen, da diese die Kunststoffkomponenten beschädigen oder gar Stromschläge verursachen können.

18. Das Geräteinnere und die Fernbedienung nicht vor Nässe schützen.

Es können Kurzschlüsse oder Brände entstehen.

19. Bei Funktionsstörungen (z.B.: ungewöhnliche Geräusche, unangenehmer

Geruch, Rauch, ungewöhnlicher Überhitzung, elektrische Dispersion, usw.) muss die Stromversorgung umgehend getrennt werden. Wenden Sie sich an den örtlichen Händler.

Lassen Sie das Klimagerät nicht für längere Zeit in Betrieb, wenn die Feuchtigkeit sehr hoch ist oder die Fenster geöffnet sind. Die Feuchtigkeit könnte kondensieren und Einrichtungsgegenstände nässen oder beschädigen.

21. Stecken oder ziehen Sie den Netzstecker nicht während des Betriebs.

Brand- oder Stromschlaggefahr.

22. Berühren Sie (falls in Betrieb) das Produkt nicht mit feuchten Händen.

Brand- oder Stromschlaggefahr.

23. Positionieren Sie die Heizung oder andere Geräte nicht in der Nähe des

Versorgungskabels. Brand- oder Stromschlaggefahr.

24. Darauf achten, dass das Wasser nicht in die Elektrobauteile eindringt.

Es kann Brände, Produktschäden oder Stromschläge hervorrufen.

25. Das Lufteintrittsgitter nicht öffnen, solange das Gerät in Betrieb ist.

Verletzungs- und Stromschlaggefahr, Gefahr von Produktschäden.

26. Den Lufteintritt und Austritt nicht blockieren; Gefahr von Produktschäden.

27. Führen Sie nicht die Hände oder Gegenstände in den Lufteinlass oder

-auslass, während das Gerät in Betrieb ist. Durch scharfe und bewegte Teilte besteht Verletzungsgefahr.

28. Trinken Sie das aus dem Gerät tretende Wasser nicht.

Dies ist unhygienisch und kann zu schweren Gesundheitsschäden führen.

29. Bei Gasaustritt aus anderen Geräten den Raum vor dem Einschalten des

Klimageräts zunächst gut lüften.

30. Nehmen Sie das Klimagerät nicht auseinander und nehmen Sie keine

Änderungen daran vor.UNICO AIR INVERTER R32 DE - 7 DEUTSCH

31. Lüften Sie den Raum gut, wenn Sie das Gerät zusammen mit einem Ofen

32. Setzen Sie das Klimagerät nicht für andere als für die vorgesehenen

Verwendungszwecke ein.

33. Die Personen, die an den Kühlkreises arbeiten bzw. Eingriffe vornehmen

müsseninBesitzeinerentsprechendenZertizierungeinerakkreditierten Prüfstelle sein, die ihre Kompetenz im sicheren Umgang mit Kältemitteln gemäßeinerspezischen,inderBranchebewährtenPrüfungbelegt.

Gas R32 nicht in die Atmosphäre leiten; das R32 ist ein uorierter Kohlenwasserstoff, ein Treibhausgas mit einem Treibhauspotential (GWP) =

35. Das in diesem Handbuch beschriebene Gerät stimmt mit folgenden

europäischen Richtlinien überein

• ECODESIGN2009/125/EG,206/2012/EU

• ENERGIE-LABEL2012/30/EU,626/2011/EU und etwaigen späteren Aktualisierungen überein.

0.4 - ANMERKUNGEN ZU FLUORIERTEN GASEN

• DiesesKlimagerätenthältuorierteGase. Spezische Angaben zu Gastyp und Gasmenge entnehmen Sie dem Typenschild am Gerät.

• Installation, Assistenz, Wartung und Instandsetzung des Geräts sind von einemzertiziertenFachmannvorzunehmen.

• DerAbbau und das Recycling des Produkts sind von einem zertizierten Fachmann vorzunehmen.

• Handelt es sich um ein Gerät mit eingebautem Leckagensensor, ist die Abwesenheit von Leckagen mindestens alle 12 Monate zu überprüfen.

• Eswirdgeraten,sämtlicheInspektionenbzw.Leckagenprüfungendetailliert zu registrieren.

• VorBeginnvonArbeitenandemGerät,istderdiesesumgebendeBereich zu kontrollieren, um sicherzustellen, dass keine Brandgefahr noch Verbrennungsrisiken vorliegen.

Das Gerät darf ausschließlich gemäß den Anweisungen in diesem Handbuch gebraucht werden. Jeder anderweitige Gebrauch kann zu schweren Unfällen führen. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR PERSONEN- ODER SACHSCHÄDEN, DIE DURCH NICHTBEACHTUNG DER IN DIESER ANLEITUNG ENTHALTENEN VORSCHRIFTEN ENTSTEHEN. Um das Kühlsystem zu reparieren, sind folgende Vorsichtsmaßnahmen zu treffen, bevor mit dem Eingriff am System begonnen wird.

1. Es ist erforderlich, den Bereich um den Arbeitsraum herum abzugrenzen

und zu vermeiden, in beengtem Raum zu arbeiten. Durch Kontrolle des brennbaren Materials sichere Arbeitsbedingungen gewährleisten.DE - 8 DEUTSCH

2. Sämtliches für die Wartung zuständige Personal, sowie die Personen, die im

umgebenden Bereich arbeiten, müssen über die Art der Arbeit unterrichtet sein, die ausgeführt werden soll.

Der Bereich MUSS mit einem entsprechenden Kältemitteldetektor vor und während der Arbeit überprüft werden, sodass der Techniker über die potentiell brennbaren Atmosphären informiert ist. Sicherstellen, dass das Leckageprüfgerät für die Verwendung mit brennbaren Kältemitteln geeignet ist, das heißt, dass es keine Funken erzeugt und entsprechend versiegelt oder eigensicher ist.

4. Elektronische Leckageprüfgeräte könnten eine Kalibrierung erfordern.

Falls erforderlich, muss dieses in einem Bereich kalibriert werden, in dem kein Kältemittel vorhanden ist.

Sich vergewissern, dass das Suchgerät keine potentielle Zündquelle darstellt und dass es für das verwendete Kältemittel geeignet ist. Das Messgerät muss für einen Prozentsatz des LFL (untersten Flammpunkts) des Kältemittels eingestellt und für das verwendete Kältemittel kalibriert sein; der angemessene Prozentsatz von Gas (höchstens 25%) muss bestätigt sein.

6. Hat man den Verdacht des Vorliegens eines Verlusts, sind sämtliche offenen

Flammen zu beseitigen. Findet man ein Kältemittelleck, das ein Löten erfordert, muss das gesamte Kältemittel aus dem System entfernt werden oder in einem, vom Leck entfernten Teil (mittels Sperrventilen) isoliert werden. Anschließend ist der Stickstoff ohne Sauerstoff (OFN) sowohl vor als nach dem Löten aus dem System auszuspülen.

7. Für den Fall der Ausführung eines Schweiß- bzw. Lötvorgangs am Gerät

IST ES ERFORDERLICH, einen Trockenpulver- oder CO

-Feuerlöscher zur Verfügung zu haben.

8. Um eine Arbeit auszuführen, die das Freilegen von Leitungen beinhaltet,

die brennbares Kältemittel enthalten oder enthalten haben, KEINE beliebige Verbrennungsquelle verwenden. Brand-oderExplosionsgefahr!

9. Sämtliche Verbrennungsquellen (auch eine angezündete Zigarette) sollten

fern von dem Ort gehalten werden, in dem alle die Arbeiten ablaufen sollen, während derer das brennbare Kältemittel in den umgebenden Raum abgelassen werden könnte.

Sicherstellen, dass der Bereich ausreichend belüftet wird, bevor Eingriffe am System vorgenommen werden; es muss ein ständiger Lüftungsgrad vorliegen.

11. KEINE Mittel verwenden, um den Abtauvorgang zu beschleunigen oder zur

Reinigung, mit Ausnahme von jenen, die vom Hersteller empfohlen werden.

12. Vor jedem Arbeitsschritt stets kontrollieren, dass:

• DieKondensatorenentleertsind. Der Vorgang muss auf sichere Weise erfolgen, um die Möglichkeit, Funken zu erzeugen, zu vermeiden;UNICO AIR INVERTER R32 DE - 9 DEUTSCH

• KeineElektrobauteileSpannungführenunddassdieKabelnichtfreilegen, während man das System füllt, rückgewinnt oder spült;

• DieErdungdurchgängigist.

13. Sämtliche elektrischen Versorgungen müssen vom Gerät getrennt sein, an

dem man arbeitet. Falls es unbedingt nötig ist, dass das Gerät mit Strom versorgt wird, ist ein stets in Betrieb bendlicher Leckagemelder am kritischsten Punkt zu platzieren.

14. Sicherstellen, dass die Dichtungen und das Dichtmaterial nicht abgenutzt

sind. Mögliches Entstehen von brennbaren Atmosphären.

15. Keinerlei dauerhafte induktive oder kapazitive Last an den Stromkreis

anlegen, ohne sich vergewissert zu haben, dass dies die für das benutzte Gerät zulässige Spannung und Strom nicht übersteigen lässt. Das Prüfgerät muss die ordnungsgemäßen Nennwerte aufweisen.

16. Regelmäßig überprüfen, dass die Verkabelung nicht Verschleiß, Korrosion,

zu großem Druck, Schwingungen, scharfen Kanten oder anderen ungünstigen Bedingungen ausgesetzt ist.

17. Wird im Inneren des Kühlkreislaufs zwecks Reparatur oder aus einem

beliebigen anderen Grund eingegriffen, sind konventionelle Verfahren zu befolgen:

• DasKältemittelbeseitigen;

• DenKreislaufmitInertgasspülen;

• DenKreislaufmiteinemSchnittodereinesLötvorgangsöffnen.

18. Die Ladung des Kältemittels muss in den entsprechenden

Aufbewahrungszylindern aufbewahrt werden. Das System muss mit OFN „gereinigt“ werden, um die Einheit sicher zu machen. Es könnte sein, dass dieser Vorgang mehrmals zu wiederholen ist. KEINE Druckluft oder Sauerstoff für diesen Vorgang verwenden.

19. Die Zylinder sind in aufrechter Stellung zu halten. Nur für die Rückgewinnung

von Kältemitteln geeignete Zylinder verwenden. Die Zylinder müssen mit einem Druckbegrenzungsventil und mit Abschaltventilen in gutem Zustand versehen sein. Es muss auch ein Satz kalibrierter Wägeskalen zur Verfügung stehen.

20. Die Schläuche müssen mit Anschlüssen für deren Abnahme versehen

sein und dürfen KEINE Austritte aufweisen. Vor dem Gebrauch des Rückgewinnungsgeräts, kontrollieren, dass dieses ordnungsgemäß gewartet wurde und die eventuellen Elektrobauteile versiegelt sind, um einer Entzündung im Fall des Austritts von Kältemittel vorzubeugen.

21. Sich vergewissern, dass das Kühlsystem geerdet ist, bevor dieses erneut

mit dem Kältemittel gefüllt wird. Das System mit Etiketten versehen, wenn der Füllvorgang abgeschlossen ist. Größte Sorgfalt walten lassen, das Kühlsystem nicht zu überladen.DE - 10 DEUTSCH

22. Vor der Vornahme der Befüllung, ist das System der Druckprüfung mit OFN

zu unterziehen und nach der Füllung, jedoch vor der Inbetriebnahme, der Dichtigkeitsprüfung. Es ist erforderlich, vor Verlassen der Arbeitsstelle eine weiter Dichtigkeitsprüfung vorzunehmen.

23. Das rückgewonnene Kältemittel ist dem Zulieferer des Kältemittels im

entsprechenden Rückgewinnungszylinder zurückzugeben, wobei das entsprechende Abfall-Überführungs-Protokoll erstellt wird. Die Kältemittel nicht in den Rückgewinnungseinheiten vermischen und schon gar nicht in den Zylindern.

24. Falls die Kompressoren oder deren Öle entfernt werden müssen,

sicherstellen, dass sie auf ein annehmbares Niveau geleert wurden, um sicher zu sein, dass kein Kältemittel im Schmiermittel verbleibt. Dieser Schritt muss vorgenommen werden, bevor der Kompressor an die Zulieferer ausgehändigt wird. Am Kompressorkörper nur ein elektrisches Heizsystem verwenden, um diesen Vorgang zu beschleunigen.

25. Sobald die Installation abgeschlossen ist, überprüfen Sie, dass es keinen

VerlustvonKältemittel(dieKühlüssigkeiterzeugtgiftigesGas,wennsie einer Flamme ausgesetzt ist).

0.5 - BESTIMMUNGS-GEMÄSSE VERWENDUNG

• DasKlimagerätdarfausschließlichzurErzeugungvonWarm-oderKaltluft (nach Wahl) verwendet werden, damit in den Räumlichkeiten eine angenehme Temperatur geschaffen wird.

• DerunsachgemäßeGebrauchdesGeräts(innenundaußen)enthebtOLIMPIA SPLENDID von jeglicher Haftung für Schäden an Personen, Sachen und Tieren.

0.6 - GEFAHRENBEREICHE

• DieKlimagerätedürfennichtinRäumenmitbrennbaren,explosionsgefährdeten Gasen installiert werden, in sehr feuchten Räumen (Waschküche, Gewächshaus, usw.) oder in Räumen, in denen weitere Maschine eine große Hitzequelle darstellen. Auch nicht in der Nähe von Salz- oder Schwefelwasserquellen.

• InderNähedesKlimagerätsistderGebrauchvonGas,Benzinoderanderen brennbaren Flüssigkeiten VERBOTEN.

• DasKlimagerätverfügtüberkeinenLüfterfürdieZufuhrvonfrischerAußenluft in den Raum, zum Lüften des Raums Fenster und Türen öffnen.

• Installieren Sie stets einen Automatikschutzschalter und sehen Sie einen gesonderten Stromkreis vor.UNICO AIR INVERTER R32 DE - 11 DEUTSCH

1 - BESCHREIBUNG DES GERÄTS

1.1 - AUFSTELLUNG DER BEILIEGENDEN KOMPONENTEN

Die Einheiten, aus denen sich das Klimagerät zusammensetzt, werden einzelnen in Kartons verpackt. Die Verpackungen können bei einzelnen Geräten von zwei Personen von Hand transportiert werden. Zum Transport mit einem Hubwagen können bei der Inneneinheit bis zu drei Verpackungen gestapelt werden, die Außeneinheit ist einzeln zu befördern. Vor dem Beginn mit der Montage ist sicherzustellen, dass alle Teile griffbereit sind. A. Gerät UNICO Air R32 T1. Fernbedienung* T2. Fernbedienung* C. Instandhaltungs - und Garantie-Handbücher D. Haftisolierstreifen (2 Stk.) E. Satz Schrauben und Dübel F. Außengitter für die Ansaugung und den Ausblas der Luft einschließlich Ketten und Kit für die Installation der Gitter (2 Stk.) G. Innenansch(2Stk.) H. Rohrhalbschalen für Wandschläuche (2 Stk.) L. Haken für Wandverankerung (Menge 2) M. Papierschablone zur Durchführung der Boh- rungen N. Kondensablassschlauch *Das gelieferte Modell überprüfen Die 2 für die Fernbedienung erforderlichen 1,5-V-Batterien (T3) Typ AAA sind nicht im Lieferumfang enthalten.

DieverpacktenKlimagerätesindineinemgeschlossenenundgegenWitterungseinüssegeschütztenRaum auf Paletten oder entsprechenden Untersätzen aufzubewahren. DIE VERPACKUNG NICHT AUF DEN KOPF STELLEN UND NICHT IN DIE WAAGERECHTE BRINGEN.

1.3 - EMPFANG UND AUSPACKEN

Das Gerät wird von Fachleuten sachgemäß mit geeigneten Materialien verpackt. Die Geräte werden vollständig und in perfektem Zustand geliefert, dennoch ist zur Überprüfung der Qualität der Transportdienste Folgendes zu beachten: a. Ist der Verpackung bei Empfang der Ware beschädigt, nehmen Sie die Sendung unter Vorbehalt an und haltenSiedieetwaigenSchädenfotograschfest.

Auspacken und die Übereinstimmung der Angaben auf den Packlisten mit den vorhandenen Komponenten prüfen. c. Sicherstellen, dass die einzelnen Komponenten keine Transportschäden aufweisen; etwaige Schäden müssendemSenderentsprechendfotograschdokumentiertbinnen3TagennachErhaltschriftlichper Einschreiben mit Rückschein mitgeteilt werden. d. Vorsicht beim Auspacken und der Installation des Geräts. Scharfe Teile können eine Verletzungsgefahr darstellen; achten Sie insbesondere auf die Kanten des Gehäuses sowie die Rippen von Kondensator und Verdampfer. Etwaige Schadensmeldungen werden nach Ablauf der 3-Tages-Frist nach Lie- ferdatum nicht mehr berücksichtigt. Zuständiger Gerichtshof für etwaige Streitfragen ist das Gericht BRESCIA.5

DE - 12 DEUTSCH Bewahren Sie die Verpackung mindestens während der gesamten Garantielaufzeit auf, um das Gerät für etwaige Reparaturen beim Kundenservice einzuschicken. Die Verpackungsbestandteile sind nach den geltenden Abfallentsorgungsvorschriften ordnungsgemäß zu entsorgen.

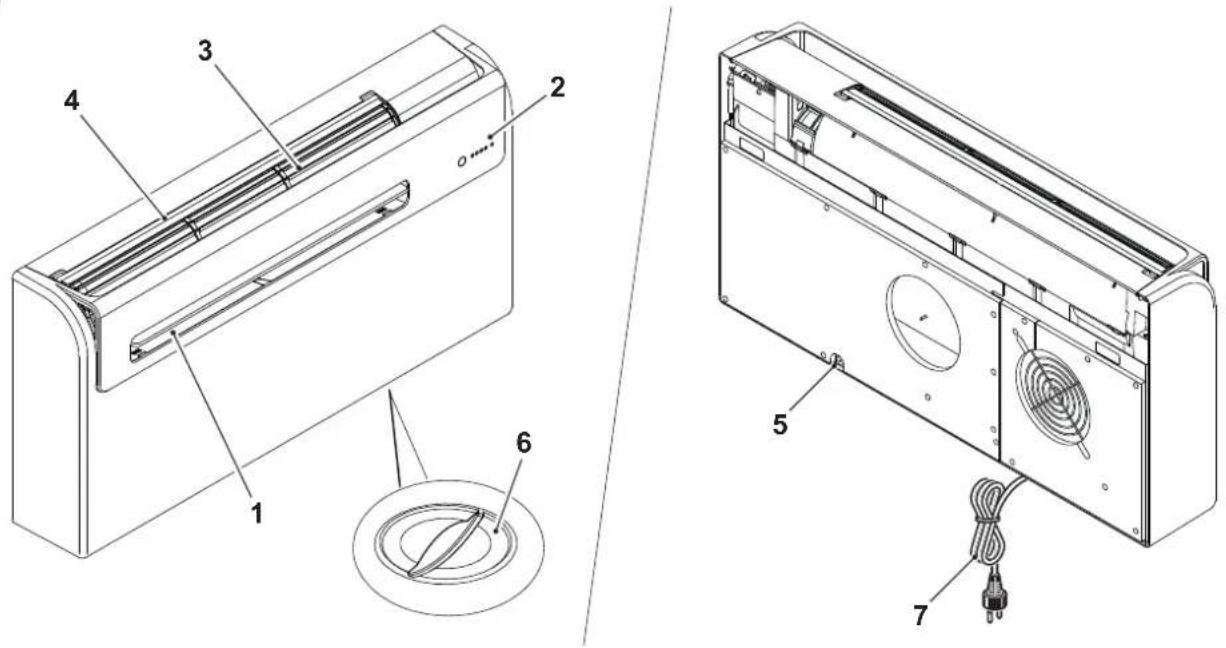

1.4 - BESCHREIBUNG DER GERÄTEBAUTEILE

In Abbildung 36 sind die wichtigsten Bauteile der Klimaanlage aufgeführt.

1. Luftauslassklappe (Flap)

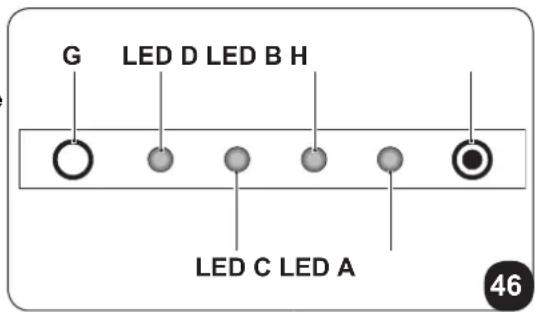

2. Anzeigetafel der Betriebszustände und der Alarme

5. Zugangsklappe Kondenswasserablass

6. Zugangsklappe Kondenswasserablass zur Notentleerung

Zur Gewährleistung einer korrekten Installation und einer einwandfreien Funktionsweise des Klimagerätes sind die in dieser Betriebsanleitung enthaltenen Anweisungen strikt zu befolgen. Die Missachtung der genannten Vorschriften kann zu Betriebsstörungen des Geräts führen, wobei die Firma OLIMPIA SPLENDID keine Garantie und für et- waige Schäden an Personen, Tieren oder Sachen keinerlei Haftung übernimmt. Es ist wichtig, dass die Elektroanlage den Vorschriften entspricht, die im techni- schen Merkblatt enthaltenen Angaben einhält und mit einer wirksamen Erdung versehen ist.UNICO AIR INVERTER R32 DE - 13 DEUTSCH

• VorderInstallationdesKlimagerätesisteineBerechnungderbenötigtenKühlleistungfürdenSommer (für den Winter nur bei Modellen, die mit einer Wärmepumpe ausgestattet sind) bezüglich des betref- fenden Raums durchzuführen.

• JegenauerdieseBerechnungist,destoefzienteristdieArbeitsweisedesGerätes.

• FürdieDurchführungderBerechnungenistBezugaufdiegeltendenVorschriftenzunehmen.

• ImFallevonbesonderskomplexenInstallationenistesempfehlenswert,sichankompetenteFachkräfte (Wärmetechniker) zu wenden.

• NachMöglichkeitsolltenhöhereWärmeleistungenvermiedenwerden,wobeiFolgendeszubeachten ist:BeigroßächigenFenstern,dieeinerstarkenSonneneinstrahlungausgesetztsind,solltenimRaum Vorhänge oder auf der Außenseite des Gebäudes Sonnenschutzvorrichtungen (Stores, Veranden, licht- brechende Folien, usw.) angebracht werden. Der klimatisierte Raum sollte möglichst lange geschlossen bleiben.

• EssolltenkeineHalogenlampenmithohemEnergieverbrauchoderandereelektrischenStromaufneh- mende Geräte (Öfen, Dampfbügeleisen, Kochfelder, usw.) eingeschaltet werden.

2.3 - WAHL DER pOSITION DER EINHEIT

Für eine optimale Geräteleistung und zur Vermeidung von Defekten oder Gefahrensituationen muss die Installationsposition des Innengeräts folgende Anforderungen erfüllen: a. Das Gerät keinen Hitze- bzw. Dampfquellen (Abb. 3) aussetzen. b. Sicherstellen, dass der Freiraum rechts und links vom Gerät mindestens 60 mm sowie über ihm min- destens 80 mm beträgt. (Abb. 2). c. Die Höhe der Unterkante der Einheit über dem Boden muss mindestens 100 mm bei Installation an niedriger Wand betragen. Der Abstand von der Decke bei Montage an hoher Wand muss mindestens 80 mm betragen. (Abb. 2). d. DieWand,anderdasInnengerätxiertwerdensoll,mussstabil,robustundzumTragendesGeräte- gewichts geeignet sein. e. Es muss möglich sein, rund um die Einheit genügend Platz für eventuelle Instandhaltungsarbeiten frei zu lassen. f. DiefreieLuftzirkulationsowohlimoberenAnsaugteil(Vorhänge,Panzen,Möbel)alsauchimstirnsei- tigen Abzug darf in keiner Weise behindert werden, da es ansonsten zu Wirbelungen kommen könnte, die den korrekten Betrieb des Gerätes behindern (Abb. 3). g. Kein Wasser oder irgendwelche anderen Flüssigkeiten direkt auf das Gerät spritzen (Abb. 3). h. DasGerätdarfnichtsoangebrachtsein,dassdieLuftströmungdirektaufdieinderNähebendlichen Personen gerichtet wird (Abb. 3).

i. Forcieren Sie niemals die Öffnung der Luftabzugsrippe (Abb. 3).

l. Auf das Luftansauggitter keine Flaschen, Dosen, Kleidung, Blumen oder andere Gegenstände stellen oder legen. (Abb. 3) m. Das Gerät darf nicht direkt über Haushaltsgeräten (Fernseher, Radio, Kühlschrank, usw.) oder oberhalb von Wärmequellen installiert werden (Abb. 3). Das Gerät ist an einer zur Außenseite des Gebäudes gerichteten Wand zu installieren.

Hinweis: Nachdem unter Berücksichtigung der zuvor erläuterten Kriterien die Stelle, an der das Klimagerät installiert werden soll, gewählt wurde, ist zu über- prüfen, ob sich an der zu bohrenden Stelle in der Wand Stahlträger, Wasserrohre, Abwasserleitungen, elektrische Kabel o.ä. benden, die eine Bohrung verhindern.DE - 14 DEUTSCH Nach der Erstellung der beiden Bohrungen ist zu überprüfen, ob die Außen- luftansaugung und die Rückführung der Luft nach außen nicht durch blattreiche Panzen, Fassadenverkleidungen, Fensterläden o.ä. behindert wird.

2.4 - MONTAGE DER LÜFTUNGSLEITUNGEN

Die höchstzulässige Länge der Rohre beträgt 1 m; diese müssen innen glattwandig sein und es dürfen keine Kurven ausgeführt werden. Es sind ausschließlich die mitgelieferten Außenluftitter zu verwenden.

2.4.1 - Bohrung der Wand

Damit das Gerät funktionieren kann, sind zwei Bohrungen an der Wand erforderlich, die entsprechend der Bohrschablone positioniert werden; die Löcher müssen einen Durchmesser von 162 mm haben.

• Esistmöglich,dasGerätUNICOPROINVERTERanstelleeinesGerätsUNICOSKYoderUNICOSTAR oder UNICO SMART oder UNICO INVERTER zu installieren, ohne die bereits bestehenden Bohrungen zu verändern, mit Ausnahme der kleinen Öffnung für den Kondensablass; in diesem Fall, das in der Luftauslassöffnung eventuell vorhande Dämmmaterial entfernen, um die Leistung nicht zu benachteiligen, auch die Verankerungsbügel erfordern eine neue Bohrung.

• DieBohrungensindmiteinemgeeignetenWerkzeugdurchzuführen,dasihreArbeiterleichtertund Schäden oder übermäßige Beeinträchtigungen Ihres Kunden vermeidet. Die besten Ergebnisse für die Erstellung von Bohrlöchern mit großem Durchmesser werden erzielt mit speziellen Betonbohrern (“Kernbohrern”genannt),dieeinerhöhtesDrehmomentundeineeinstellbareDrehzahl,jenachdurch- zuführendem Lochdurchmesser, aufweisen.

• Zur Vermeidung einer übermäßigen Bildung von Staub und Bohrgut in der Umgebung können die Kernbohrer mit Absaugvorrichtungen versehen werden, die im Wesentlichen aus einen Staubsauger bestehen, der an ein Zubehörteil (Typ Saugkopf) am Sockel der Bohrspitze anzuschließen ist.

• FürdieDurchführungderBohrungenistwiefolgtvorzugehen:

Die mitgelieferte Bohrschablone (M) unter Beachtung der Mindestabstände von der Decke, dem Fuß- boden und den Seitenwänden, die auf der Schablone selbst angegeben sind, an der Wand platzieren. Die Schablone kann mit Klebestreifen (Y) in der richtigen Stellung gehalten werden (Abb. 4). - Mit einem kleinen Bohrer oder einem Treiber die Mitte der zu bohrenden Löcher vor ihrer Ausführung sorgfältig anreißen (Abb.4). - Mit einem Kernbohrer. Durchmesser 162 mm, die zwei Löcher für den Luftein- und -austritt bohren. Diese Bohrungen sind mit einer leichten Neigung nach unten durchzuführen, damit kein Wasser aus den Leitkanälen zurückießen kann (siehe Abb. 5).

Das meiste abgetragene Material wird nach außen hin ausgestoßen, es ist daher dafür zu sorgen, dass es beim Herunterfallen keine Personen oder Gegenstände trifft. Damit der Außenputz möglichst nicht beschädigt wird, ist der letzte Bereich des Lochs mit großer Sorgfalt durchzuführen, indem man den auf den Betonbohrer auszuübenden Druck verringert.

• DiezuvorangezeichnetenBohrlöcherfürdieDübelderBefestigungsbügelausführen(Abb.6).UNICO AIR INVERTER R32 DE - 15 DEUTSCH Eine genaue Prüfung der Merkmale und der Beschaffenheit der Wand vornehmen, um gegebenen- falls spezische Dübel für besondere Umstände zu wählen.

Der Hersteller kann nicht haftbar gemacht werden für eventuelle Unterbewertungen der strukturellen Beschaffenheit der vom Installateur vorgesehenen Verankerung. Bitte führen Sie diesen Eingriff daher mit höchster Vorsicht durch, da dieser bei fehlerhafter Ausführung zu schwersten Schäden an Personen und Gegenständen führen kann.

• BeimiteinerWärmepumpeausgestattetenGeräten,fürdiekeineKondenswasserablaueitunginder Wand vorgesehen ist (siehe Abschnitt 2.4.2), ist für die Ableitung des Kondenswassers ein Durchgangs- loch in der auf der Schablone angegebenen Position zu bohren.

2.4.2-AusführungdesKondenswasserabaufs

• FürdieGerätemitWärmepumpe,mussandieKlimaanlagederKondensablassschlauch(Abb.1-Pos. N) angeschlossen werden (im Lieferumfang enthalten), der auf den entsprechenden Stutzen (A) (Abb. 7). Vor dem Einstecken des Kondensablassschlauchs, den Stopfen (B) (Abb. 7) entfernen. EinElektroventilgarantiertdenAbussderKondensüssigkeitvonderInnenschale,sobaldderHöchst- stand erreicht wird.

• BeiNur-Kühl-GerätenistderAnschlussdesKondenswasserabussschlauchsdannerforderlich,wenn der Betrieb bei niedrigen Außentemperaturen (unter 23 °C) vorgesehen ist.

• DieEntwässerungerfolgtdurchSchwerkraft.AusdiesemGrundistesunverzichtbar,dassdieAbuss- leitunganjedemPunkteinGefällevonmindestens3%hat.Der/daszuverwendendeSchlauch/Rohr kann starr oder biegsam mit einem Innendurchmesser von mindestens 16 mm sein.

• SolltedieLeitungineinemAbwasserkanalsystemmünden,isteinSiphonvorderEinleitungdesSchlauchs indenHauptabussauszuführen.DieserSiphonmusssichmindestens300mmunterderMündungdes Gerätesbenden(Abb.8).

• FührtdieAblaueitungineinenBehälter(Tanko.ä.),istzuvermeiden,dassdieserTankhermetisch abgedichtetistundvorallem,dassdieAblaueitungimWassereingetauchtbleibt(sieheAbb.9).

• DieBohrung(J)fürdenDurchgangdesKondenswasserschlauchesmussstetseinGefällenachaußen aufweisen (siehe Abb. 10). Die exakte Position für die Anbringung der Schlauchmündung in Bezug auf das Gerät ist auf der Bohr- schablone festgelegt.

In diesem fall ist darauf zu achten, dass das ausströmende wasser keine schä- den an gegenständen verursacht oder zu körperverletzungen führt. während der wintermonate kann dieses wasser auf der außenseite des gebäudes zu einer eisschicht gefrieren.

Wenn die Kondenswasserablaueitung angeschlossen wird, darauf achten dass der Schlauch nicht zerdrückt wird. Im Fall des Winterbetriebs bei Temperaturen gleich oder unter 0°C, muss, zur Gewährleistung der Drainage, sichergestellt sein, dass der Ablassschlauch vor Frost geschützt ist. Im Fall eines anhaltenden Winterbetriebs bei Temperaturen unterhalb von 5°C, den auf Wunsch erhältlichen Schalenheiz-Bausatz installieren.DE - 16 DEUTSCH

2.4.3 - Montage der Luftleitkanäle und Außenroste

• NachderVornahmederBohrungen(mittelsKernbohrgerät),indiesediemitderKlimaanlagegelieferte Kunststofffolie (H) einlegen (Abb. 11). Von Blatt (H) ein 130 mm langer Streifen an der Längsseite abschneiden (Abb. 11). Die Bögen müssen 65 mm kürzer als die Wand sein.

• SteckenSiedieKunststofffolie(H)zusammenundführenSiesieindieÖffnung.AchtenSiedabeiauf die Nahtstelle, welche stets nach oben gerichtet sein muss (Abb.11). Die Rohre (H) können mit einer Säge abgelängt werden (Abb. 11 - 12). Die Außenluftgitter sind wie folgt beschrieben zu positionieren: a. BringenSieamWandansch(G)dieDichtung(D)anlassenSiediesedabeimitdemAußenranddes Flansches bündig abschließen 13. b. Befestigen Sie die beiden Flansche unter Verwendung zweier Dübel von 6 mm Durchmesser mit den beiden Befestigungsbohrungen in horizontaler Richtung (Abb. 14 - 15 - 16). c. Die kleine mit langem Schaft versehene Öse der Feder auf den Stift des Stöpsels schieben (bei beiden Komponenten) (Abb.17). d. Die zwei (mit Feder versehenen) Endstücke durch die Vorderseite des Außenluftgitters hindurch in die dafür vorgesehenen Aussparungen einführen, einrasten lassen (Abb. 18) und die zwei Ketten in die große Öse der Feder einhängen.. e. Mit einer Hand die zwei am Außenluftgitter befestigten Ketten umfassen; f. Mit der freien Hand die Außenroste an der Knicklinie umbiegen und dabei die Finger zwischen die ein- zelnen Rippen einführen (Abb.19). g. DenArmindasRohreinführen,bissichdasAußenluftgittervollkommenimFreienbendet.

Das Gitter erneut öffnen, wobei darauf zu achten ist, dass die Finger nicht aus den Rippen gezogen werden.

i. Das Gitter so drehen, dass die Rippen horizontal ausgerichtet und nach unten geneigt sind.

l. Spannen Sie die Feder durch Ziehen der Kette an und hängen Sie den Ring der Kette am Zapfen des innerenRohrdurchgangsanschesein(Abb.20). m. Schneiden Sie die überschüssigen Kettenglieder mit einer Schneidzange ab.

Es dürfen nur die mitgelieferten Roste beziehungsweise Roste (F), welche die- selben Eigenschaften gewährleisten, verwendet werden.

2.4.4 - Vorbereitung zum Anschluss der Lüftungsleitungen

Das Gerät ist ausschließlich für den Anschluss an Rohre für den Luftauslass- und -einlass mit einem Durch- messer von 162 mm ausgelegt.

2.4.5 - positionierung des Gerätes auf den Ankerbügeln

An den zuvor ausgeführten Bohrlöchern (siehe Abb. 6) die Halterungsbügel (L) mithilfe der im Lieferumfang enthaltenen Dübelschrauben (E) an der Wand befestigen (Abb. 21). Nachdem kontrolliert wurde, dass: die Befestigungsbügel fest in der Wand verankert sind, die Vorbereitungen (sofern erforderlich) für den elektrischen Anschluss und den Kondensablass getroffen wurden, kann die Klimaanlage eingehängt werden. Wie folgt vorgehen: a. Klebestreifen (A) anbringen, um Bezüge für die Aufhängepunkte des Geräts zu erhalten (Abb. 22). Das Klebeband kann abgenommen werden, sobald das Gerät an der Wand eingehängt ist. b. Die Klimaanlage an den Seiten des Sockels anheben und sie in die Bügel (L) einhängen (Abb. 23). Um den Einhängevorgang zu erleichtern, den Unterteil des Geräts leicht zu sich kippen.UNICO AIR INVERTER R32 DE - 17 DEUTSCH

• Für den elektrischen Anschluss und die Befestigung der Kondenswasserablaueitung ist das Gerät mittels eines Holzscheites o. ä. in einem entsprechenden Abstand von der Wand zu halten (siehe Abb. 24).

• Nach Beenden dieser Arbeitsgänge ist zu überprüfen, dass sich hinter der Rückwand des Gerä- tes, vor allem im Bereich der Luftein- und -austrittsleitungen, keine Schlitze gebildet haben (die als Isolierung dienende Dichtung muss gut an der Wand anliegen).

2.4.6 - Elektrischer Anschluss

Das Gerät ist mit einem Stromkabel mit Strecker ausgestattet (Anschluss vom Typ Y). Bei Verwendung einer Steckdose in der Nähe des Geräts muss nur der Stecker eingeführt werden.

Vor dem Anschluss der Klimaanlage sind folgende Bedingungen sicherzustellen:

• Die Spannungs- und Frequenzwerte der Stromversorgung stehen in Überein- stimmung mit den Angaben auf dem Typen schild des Gerätes.

• Die Versorgungsleitung ist mit einem wirksamen Erdschluss ausgestattet und korrekt für die maximale Stromaufnahme des Klimagerätes bemessen (Mindestkabelquerschnitt gleich 1,5 mm

• Das Gerät wird ausschließlich über eine zum mitgelieferten Stecker passende Steckdose gespeist.

Die eventuelle Auswechselung des Versorgungskabels ist ausschließlich durch den technischen Kundendienst von autorisiert oder Personal mit entsprechender Qualikation auszuführen. Am Stromnetz des Gerätes ist eine geeignete allpolige Trennvorrichtung in Übereinstimmung mit den nationalen Installationsregeln vorzusehen. In jedem Fall ist es notwendig sicherzustellen, dass die elektrische Stromver- sorgung mit einer geeigneten Erdung und angemessenen Schutzvorrichtungen gegen Überlasten und/oder Kurzschlüsse ausgestattet ist (es empehlt sich eine verzögerte Schmelzsicherung vom Typ 10 AT oder andere Vorrichtung mit gleichwertigen Funktionen). Zum Auswechseln des Netzkabels folgendermaßen vorgehen: a. Das Luftansauggitter (3) anheben und die beiden Schrauben (1a) abnehmen (Abb. 27). b. Öffnen Sie die Klappe (1) und entfernen Sie die Schraube (1b) (Abb. 28). c. Die Frontabdeckung abnehmen (Abb. 29).

Die drei Befestigungschrauben (X2) lösen, um den vorderen Deckel des Schaltkastens (X1) abzu- nehmen (Abb. 30).

Den Schaltkasten entfernen (X1) (Abb. 30). f. DieKabelklemme(J1)abschrauben(Abb.31). g. DieSchraubenderKabelbefestigungderKlemmenleiste(J2)abschrauben(Abb.31). h. Das bestehende Kabel herausziehen und das neue Kabel unter Einhaltung desselben Wegs einführen.

i. DiedreiPoledesKabelsinderKlemmenleiste(J2)blockierenunddieSchraubenanziehen(Abb.31).

l. DasKabelmitderKabelklemme(J1)blockieren(Abb.31). m. Den Schaltkasten wieder verschließen. n. Die Frontabdeckung des Geräts erneut anbringen. o. Die Schrauben (1a) und (1b) anschrauben.LED D LED B HLED C LED A

2.5 - UMSTELLUNG VON TRUHEN- AUF WANDGERÄT

Das Gerät kann sowohl am unteren Teil der Wand (nahe des Fußbodens) als am oberen Teil der Wand (nahe der Decke) installiert werden. JenachInstallation(inDecken-oderinBodennähe),istesausreichend,dieelektronischeKongurierungzu ändern, um die Öffnungswinkel der Luftaustrittsklappe zu optimieren.

2.5.1-Elektronik-KongurierungfüruntereoderobereWandins-

tallation Wie folgt, vorgehen (siehe Abb. 37):a. Den Stecker in die Steckdose stecken, um die Klimaanlage mit Strom zu versorgenundsicherstellen,dassdiesesichinStand-bybendet.b. Überprüfen, dass alle LEDs am Display ausgeschaltet sind; Taste H drücken und gedrückt halten, wenn ein akusti- sches Signal erklingt, die Taste loslassen.c. Um die Einheit für die Befestigung oben an der Wand zukongurieren,TasteHdrücken; dann erleuchtet LED C (gelb).c. Um die Einheit für die Befestigung unten an der Wand zukongurieren,nochmalsTasteH drücken; dann er- leuchtet LED D (gelb).e. Einige Sekunden lang warten, bis die Betriebsart Stand-by wiederhergestellt ist und überprüfen, dass alle LEDs am Display ausgeschaltet sind, bevor das Gerät gestartet wird. Während der Kongurationsphasen Punkt (c) und Punkt (d) erleuchten auch LED D (grün) und LED A (rot).

Die Installation und der elektrische Anschluss des Geräts sind durch Fachpersonal mit den ge- setzlich vorgeschriebenen Qualikationen auszuführen. Die Installationsanweisungen sind im entsprechenden Abschnitt in diesem Handbuch enthalten. Der aus den internen und externen Gittern austretende Luftstrom darf weder durch Gegenstände noch durch Bauteile jeder Art (Möbel, Gardinen, Panzen, Laubwerk, Rollläden, usw.) behindert werden.

• Zur Vermeidung von großen Schäden an den äußeren Teilen darf das Gehäuse auf keinen Fall als Sitz- oder Ablageäche benutzt werden.
• Bewegen Sie die Luftaustrittsklappe nicht manuell; hierzu ist die Fernbedienung zu verwenden.

• Sollte aus dem Gerät Wasser austreten, ist dieses sofort auszuschalten und vom Stromnetz zu trennen. Setzen Sie sich mit der nächstgelegenen Kundendienststelle in Verbindung.
• Im Modus “Heizung” erfolgt ein regelmäßiger Abtauvorgang des inneren Wärmetauschers (Ver- üssigers), da sich auf der Oberäche Eis bilden kann. In diesem Fall arbeitet das Gerät zwar weiter, doch gibt es keine Warmluft an den Raum ab. Diese Phase kann drei bis höchstens zehn Minuten dauern.
• Den Luftlter, wie im entsprechenden Kapitel beschrieben, in regelmäßigen Zeitabständen rei- nigen (4.1.2).UNICO AIR INVERTER R32

Das Gerät darf nicht in Räumen installiert werden, in denen sich explosive Gase bilden oder in denen Feuchtigkeits- und Temperaturwerte, die die in der Instal- lationsanleitung angegebenen Grenzwerte überschreiten, vorhanden sind.

3.2 - BESCHREIBUNG DER ANZEIGEKONSOLE

ImoberenrechtenTeildesGerätsbendensichTastenundLed,derenFunktionensindbeschrieben im Absatz (4.3.3).

3.3 - BENUTZUNG DER FERNBEDIENUNG

Mit der mit dem Klimagerät mitgelieferten Fernbedienung können Sie das Gerät bequem bedienen. Gehen Sie bitte sehr sorgfältig mit der Fernbedienung um, insbesondere:

• sollte sie nicht nass gemacht werden (nicht mit Wasser reinigen oder in den Regen legen).

darf sie nicht fallen gelassen werden oder heftige Stöße erleiden.

• darf sie nicht direkter Sonneneinstrahlung ausgesetzt werden.

• Die Fernbedienung arbeitet mit Infrarot-Technologie.

• Während des Gebrauchs dürfen zwischen der Fernbedienung und dem Klimagerät keine Hinder- nisse vorhanden sein.

• Werden in der Nähe des Klimagerätes auch andere Geräte mit Fernbedienung benutzt (TV, Stereoanlagen usw.), kann es zu Interferenzen kommen mit dem daraus folgenden Verlust des gesendeten Signals.

• Elektronische Lampen und Leuchtstofampen können die Übertragung von der Fernbedienung zum Klimagerät stören.

• Wird die Fernbedienung längere Zeit nicht benutzt, sind die Batterien herauszunehmen.

• Das Display der Fernbedienung erlischt nach einigen Sekunden der Nichtbenutzung, um es wieder zu aktivieren, drücken Sie eine beliebige Taste.

3.3.1 - Die Fernbedienung wird ohne Batterien geliefert (Abb. 35)

Zum ordnungsgemäßen Einlegen der Batterien: a. Die Klappe des Batteriefachs abziehen. b. Die Batterien ins Batteriefach einlegen. Die auf dem Boden des Batteriefachs angezeigte Polarität ist strikt einzuhalten. c. Klappe wieder korrekt schließen.

3.3.2 - Austausch der Batterien

Sobald das Display der Fernbedienung nicht mehr klar zu sehen ist oder es nicht mehr möglich ist, damit die Einstellungen des Klimageräts zu ändern, sollten die Batterien ausgetauscht werden. Es sind immer neue Batterien zu verwenden, und beide Batterien sind gleichzeitig auszutauschen. Die Verwendung alter Batterien oder Batterien verschiedenen Typs können die Funktionsweise der Fernbedienung beeinträchtigen. Die Fernbedienung funktioniert mit zwei 1,5V Alkalibatterien (Typ AAA.LR03) (Abb. 35). Nach dem Wechseln der Batterien muss die Uhrzeit der Fernbedienung wieder eingestellt werden.B1

Wenn die Batterien leer sind, müssen sie jeweils paarweise ausgetauscht und den vorgese- henen Sammelbehältern zugeführt oder gemäß den örtlichen Vorschriften entsorgt werden.

• Wird die Fernbedienung für ein paar Wochen oder länger nicht benutzt, nehmen Sie die Batterien heraus. Etwaige Leckagen der Batterien können die Fernbedienung beschädigen.

• Bei normalem Gebrauch beträgt die durchschnittliche Lebensdauer der Batterien ca. sechs Monate. Bei Ertönen des „Piepsignals“ beim Empfang der Fernbedienung des Innengeräts oder wenn die Sendeanzeige an der Fernbedienung nicht leuchtet ist es Zeit, die Batterien auszutauschen.

Die Batterien nicht auaden oder auseinander nehmen. Die Batterien nicht ins Feuer werfen. Sie können Feuer fangen oder explodieren.

Tropft die Batterieüssigkeit auf Haut oder Kleidung muss sie mit sauberem Wasser gründlich abgewaschen werden. Die Fernbedienung nicht mit Batterien benutzen, an denen bereits Leckagen aufgetreten sind. Die in den Batterien enthaltenen Chemikalien können Verbrennungen oder andere Gesundheitsrisiken hervorrufen.

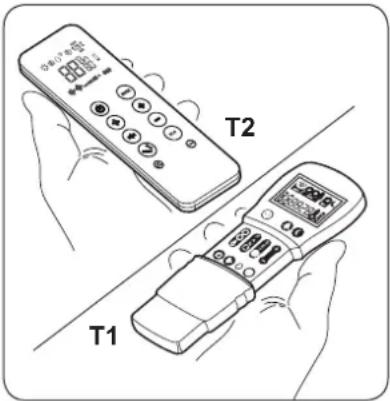

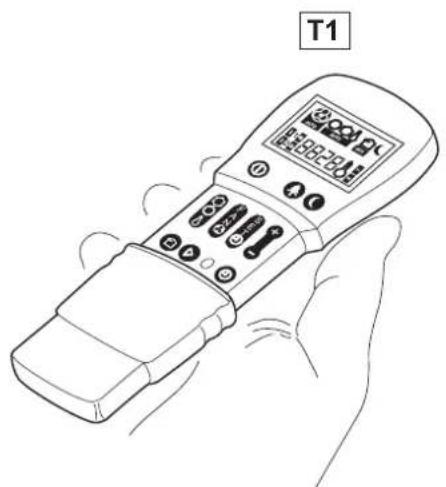

3.3.3 - position der Fernbedienung

• Die Fernbedienung in einer Position halten, aus der das Signal den Empfänger des Geräts erreicht (max. Abstand ca. 8 Meter - bei vollen Akkus) (Abbildung 25). Durch Hindernisse (Möbel, Vorhänge, Wände, usw.) zwischen der Fernbedienung und dem Gerät wird die Reichweite der Fernbedienung reduziert.

3.4 - BESCHREIBUNG DER FERNBEDIENUNG

Die Fernbedienung fungiert als Schnittstelle zwischen dem Benutzer und dem Klimagerät. Daher ist es sehr wichtig, mit allen Funktionen, den verschiedenen Steuerbefehlen und den angezeigten Symbolen vertraut zu sein.

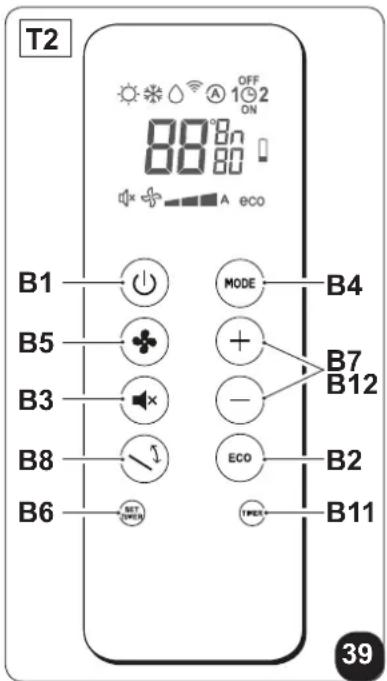

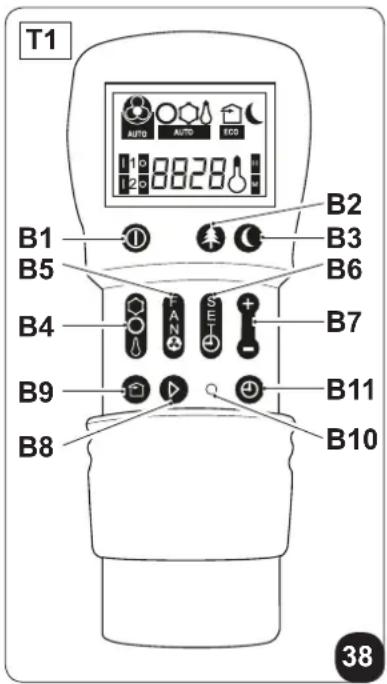

3.4.1 - Beschreibung der Tasten der Fernbedienung (Abb. 38-39)

B1 Aktivierung/Deaktivierung (Stand-by) des Geräts B2 Taste der BetriebsartECONOMY B3 Taste für Nachtkomfort B4 Wahl des Betriebsmodus - Kühlung > Heizen > Lüftung > > Entfeuchtung > Automatik B5 Lüftergeschwindigkeit erhöhen/senken B6 Einstellung Uhrzeit/Programmierung B7 Gewünschte Temperatur/Uhrzeit/Programmierung erhöhen/ senken B8 Aktivierung/Deaktivierung der Funktion Schwingung der Lustaustrittsklappe (Flap) B9 Aktivierung/Deaktivierung des Luftaustauschsystems FREE COOLING (bei diesem Modell nicht erhältlich) B10 RESET-Taste B11 Aktivierung/Deaktivierung der Programme B12 Wahl der gewünschten Einheit °C / °F; gleichzeitig die Tasten B7 drückenUNICO AIR INVERTER R32

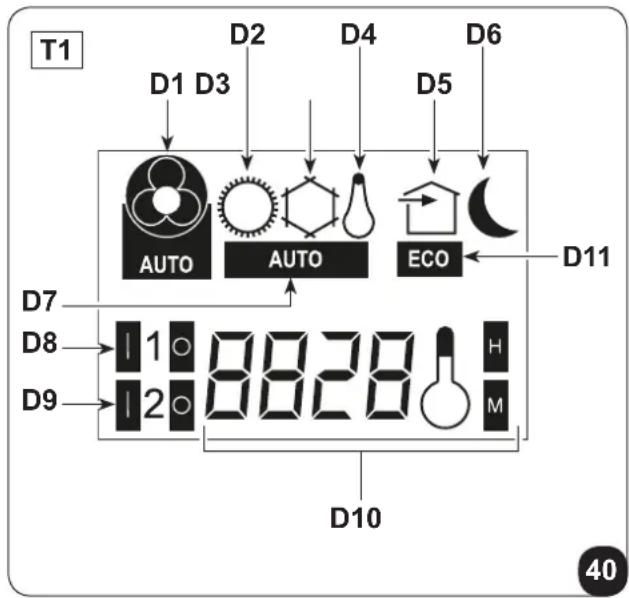

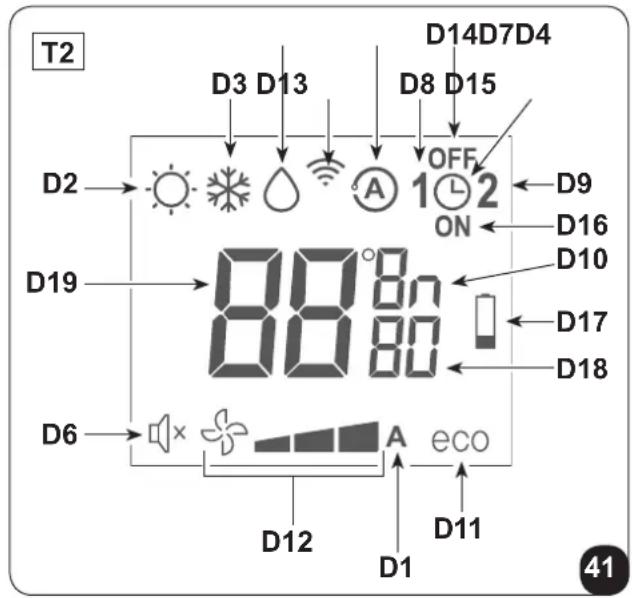

3.4.2 - Beschreibung des Displays der Fernbedienung (Abb. 40-41)

D1 Anzeige der Lüftergeschwindigkeit oder seiner automatischen Betriebsweise (AUTO) D2 Betriebsart Heizen D3 Betriebsart Kühlen D4 Betriebsart Entfeuchten D5 Funktion Luftaustausch (bei diesem Modell nicht erhältlich) D6 Funktionsweise Nacht D7 automatische Funktionsweise D8 Programm 1 D9 Programm 2 D10 Temperaturanzeige/Uhrzeit D11 Sparfunktion ECO freigegeben D12 minimale, mittlere und maximale Lüftergeschwindigkeit D13 Übertragung des Befehls in Gang D14 Zeiteinstellung Programmabschaltung D15 Einstellung Uhrzeit/Programm D16 Zeiteinstellung Programmeinschaltung D17 Meldung Akku leer D18 Timer Minuten B19 Gewünschte Temperatur/Uhrzeit/ProgrammierungDE - 22 DEUTSCH

3.5 - BESCHREIBUNG DER FUNKTIONEN DER KLIMANANLAGE

3.5.1 - Allgemeine Einschaltung und Betriebssteuerung

• KanndieAnlageüberdieFernbedienunggesteuertwerden. Zur Sendung von Befehlen an Gerät ist der vordere Teil der Fernbedienung in Richtung der Konsole des Gerätes selbst zu richten. Das Gerät gibt einen Piepton aus, wenn es einen Befehl empfängt.

• DerHöchstabstand,beidemderEmpfangderBefehlemöglichist,beträgtetwa8m(mitvollenAkkus).

• WirddieTasteB2 an der Fernsteuerung gedrückt, dann startet die Energiespar-Funktion, wodurch der Betrieb des Gerätes automatisch optimiert wird; am Display erscheint das Symbol D11.

3.5.3 - Einschalten/AusschaltendesGerätes

• DieTasteB1 auf der Fernbedienung drücken, um die Klimaanlage zu aktivieren bzw. zu deaktivieren (Stand-by). Das Steuersystem des Geräts ist mit einem Speicher ausgestattet, daher gehen sämtliche Einstellungen beim Abschalten des Geräts nicht verloren.

Bei längerem Stillstand muss das Gerät ausgeschaltet werden, indem der Haupt- schalter ausgeschaltet oder der Netzstecker ausgesteckt wird.

3.5.4 - Betrieb im alleinigen Modus „Kühlungsbetrieb“

• IndieserFunktionwirdderRaumentfeuchtetundgekühlt.

• UmdieseBetriebsweisezuaktivieren,mehrmalsTasteB4 an der Fernsteuerung drücken, bis dort am Display das Symbol D3erscheint.

• IndieserBetriebsartistesmöglich,diegewünschteTemperaturunddieVentilatorgeschwindigkeiteinzu- stellen. Nach (maximal) drei Minuten ab Aktivierung dieser Betriebsart startet der Kompressor, und das Gerät beginnt mit der Kaltluftabgabe.

• BeimKompressorstarterleuchtetLED B(grün),dassichanderAnzeigetafelbendet(Abb.37).

3.5.5 - Betrieb im alleinigen Modus „Entfeuchtungs“

• BeiVerwendungdieserBetriebsartentfeuchtetdasGerätdieUmgebung. Die Aktivierung dieser Funktion ist demnach besonders für die Zwischensaison geeignet, d.h. an regne- rischen Tagen mit einer zwar angenehmen Temperatur, doch mit einer Luftfeuchtigkeit, die als störend empfunden wird.

• IndieserBetriebsartwerdensowohldieEinstellungderRaumtemperaturalsauchdieEinstellungder Ventilatorgeschwindigkeit, die stets der Mindestgeschwindigkeit entspricht, ignoriert.

• AmDisplayderFernsteuerung(Abb.40-41)verschwindetdaherjeglicheAnzeigederTemperaturundder Lüftergeschwindigkeit.

• UmdieseBetriebsartzustarten,anderFernsteuerungmehrmalsTasteB4 drücken, bis auf dessen Dis- play das Symbol D4 und das Symbol der automatischen Lüftung D1 zu sehen ist.

• IndiesemModusarbeitetdasGerätaufintermittierendeWeise.UNICO AIR INVERTER R32 DE - 23 DEUTSCH

3.5.6 - Betrieb im alleinigen Modus „Belüftungs“

• BeimEinsatzdieserBetriebsartübtdasGerätkeinerleiWirkung,wederaufdieTemperatur,nochaufdie Luftfeuchtigkeit im Raum, aus.

• UmdieseBetriebsweisezuaktivieren,mehrmalsTasteB4 an der Fernsteuerung drücken, bis dort am Display das Symbol der automatischen Lüftung D1erscheint.

3.5.7 - Betrieb im alleinigen Modus „Wellness“ (Automatik)

• IndiesemModus,jenachRaumtemperaturwirdautomatischdieTemperaturderAnlageunddieGe- schwindigkeit des Lüfterrads entsprechend der eingestellten Temperatur reguliert (mit Ausnahme des Entfeuchtungsbetriebs).

• UmdieseBetriebsweisezuaktivieren,mehrmalsTasteB4 an der Fernsteuerung drücken, bis dort am Display das Symbol D7erscheint.

3.5.8 - Betrieb im alleinigen Modus „Heiz“ (nur Modelle mit Wärmepumpe)

• WirddieseBetriebsartgewählt,heiztdasGerätdenRaum. Diese Funktion steht nur bei den Modellen mit Wärmepumpe (HP) zur Verfügung.

• UmdieseBetriebsweisezuaktivieren,mehrmalsTasteB4 an der Fernsteuerung drücken, bis dort am Display das Symbol D2erscheint.

• IndieserBetriebsartistesmöglich,diegewünschteTemperaturunddieVentilatorgeschwindigkeitein- zustellen. Nach (höchstens) drei Minuten ab der Aktivierung des Modus läuft der Verdichter an und das Gerät beginnt mit der Heizung.

• BeimKompressorstarterleuchtetLED B(grün),dassichanderAnzeigetafelbendet(Abb.37). Das gerät führt in regelmäßigen zeitabständen einen abtauvorgang des wärmeaustau- schers durch. Während dieser phase gibt das klimagerät keine wärme an den raum ab, auch wenn die verschiedenen internen bauteile, mit ausnahme des raumluftgebläses, eingeschaltet bleiben. Bei niedrigen außentemperaturen könnte, nachdem das gerät mit der fernbedienung eingeschaltet wurde, eine zeitverzögerung beim übergang zur durchschnittlichen oder zur höchsten geschwindigkeit auftreten. Analoge verzögerungen können bei aktivierung der schwingung des beweglichen abweisers auftreten. Nach dem ausschalten der einheit bleibt der innenventilator für sekunden in betrieb: nach ablauf dieser zeit schaltet der ventilator ab und beide luftklappen schliessen sich.DE - 24 DEUTSCH

3.5.9 - Kontrolle der Luftstromrichtung

• DieTasteB9 auf der Fernbedienung drücken, um die ständige Schwingung der Luftaustrittsklappe (Abb.

36 - Pos. 1) zu aktivieren bzw. zu deaktivieren.

• IstdieständigeSchwingungeingeschaltet,ermöglichteinweiteresDrückenderTasteB9 die Sperre der Luftklappe,sodassdiegewünschtesenkrechteStellungfürdenLuftusserhaltenwird. Die Stellung der beweglichen Luftklappe darf niemals von Hand erzwungen werden.

3.5.10 - Kontrolle der Ventilatorgeschwindigkeit

• DieSteuerungderGeschwindigkeitdesLüfterserfolgtmittelsderTasteB5 (auf der Fernbedienung).

• DrücktmanmehrmalsdieseTaste,wechseltdieGeschwindigkeitinfolgenderReihenfolge: Niedrig > Mittel > Hoch > Automatisch.

• JehöherdieeingestellteDrehzahlist,destobesseristdieLeistungsfähigkeitdesGerätes,aberdesto höher ist auch der Geräuschpegel.

• BeiEinstellungderAutomatikwahlregeltderBordmikroprozessorautomatischdieGeschwindigkeitund hält diese der Abweichung zwischen der erfassten Raumtemperatur und der Einstelltemperatur entspre- chend höher.

• JemehrsichdieRaumtemperaturdereingestelltenTemperaturnähert,destomehrverringertsichdie Geschwindigkeit automatisch.

• ImEntfeuchtungsmodusistdieGeschwindigkeitskontrollenichtmöglich,dadasGerätausschließlichbei niedriger Geschwindigkeit arbeiten kann.

3.5.11 - Taste SILENT

• UmdieseBetriebsartzustarten,TasteB3 an der Fernbedienung drücken, bis am Display das Symbol D6 erscheint.

• DieAktivierungderFunktionNachtkomfort (SILENT) erlaubt mehrere Vorteile: - Schrittweiser Anstieg der eingestellten Kühltemperatur - Schrittweise Absenkung der eingestellten Heiztemperatur (nur HP-Modelle) - Verringerung des Schallpegels des Geräts - Einsparung des Stromverbrauchs in der Nacht

• FürdieAktivierungderFunktionNachtkomfort ist zunächst die Betriebsart und die gewünschte Tempe- ratur zu wählen, anschließend die Funktion Nachtkomfort mithilfe der Taste B3 aktivieren.

• DieTasteNachtkomfort sollte erst kurz vor dem Einschlafen gedrückt werden.

• BeimKühlenwirddieeingestellteTemperaturwirdnocheineStundenachdemStartderTasteNacht- komfort beibehalten. In den nächsten beiden Stunden erhöht sich die Einstellung schrittweise, während der Lüfterbetrieb auf eine niedrige Geschwindigkeit eingestellt ist.

• NachderzweitenStundewerdendieEinstellungderTemperaturunddesLüftersnichtweiterverändert.

• BeimHeizenwirddieeingestellteTemperaturwirdnocheineStundenachdemStartderTasteNacht- komfort beibehalten. In den nächsten beiden Stunden senkt sich die Einstellung schrittweise, während der Lüfterbetrieb auf eine niedrige Geschwindigkeit eingestellt ist.UNICO AIR INVERTER R32

• NachderzweitenStundewerdendieEinstellungderTemperaturunddesLüftersnichtweiterverändert.

• DieTasteNachtkomfortistnichtfürdenBetrieb,beidemnurentfeuchtetodernurbelüftetwird,erhältlich.

• DieTasteNachtkomfortkannjederzeitausgeschlossenwerden(imbestenFallbeimAufwachen),dazu nochmals die Taste B3 drücken.

• NunwerdendieEinstellungenvonTemperaturundGeschwindigkeit,dievordemStartdieserFunktion eingegeben waren, wiederhergestellt.

3.5.12 - Einstellung des Timers

• DieGerätelogikstelltdemBenutzerdieMöglichkeitzurVerfügung,zweiunterschiedlicheTimerprogram- me nutzen zu können (siehe Absatz 3.5.14), dank denen das Gerät zu beliebigen Uhrzeiten ein- und ausgestellt (oder umgekehrt) werden kann (es kann zum Beispiel kurz vor der vorgesehenen Heimkehr eingeschaltetwerfen,sodassmaneinebereitsangenehmeTemperaturvorndet).

• MöchtemandieseFunktionennutzen,musszunächstdieEinstellungdergenauenUhrzeitvorgenommen (siehe Absatz 3.5.13) und anschließend der Timer auf die gewünschten Zeiten eingestellt werden.

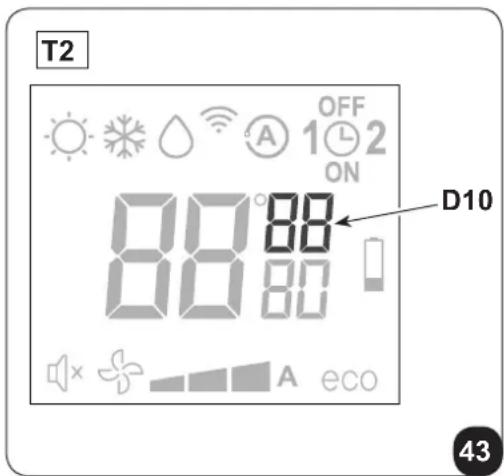

3.5.13 - Einstellung der Uhrzeit und des Timers (T1)

Zur Einstellung der Uhrzeit mit der Fernbedienung wie folgt vorgehen: a. Die Taste B6 (SET TIMER) drücken, bis auf dem Display die Angabe der Stunden h (D10) erscheint b. Mit den Tasten B7 (+ und -) die Stunden einstellen. c. Die Taste B6 (SET TIMER) drücken, bis auf dem Display die Angabe der Minuten m (D10) erscheint. d. Mit den Tasten B7 (+ und -) die Minuten einstellen. e. Die Taste B6 drücken, um die Uhrzeit zu speichern und mit der Programmierung des Timers fortfahren.

3.5.14 - Einstellung der Uhrzeit und des Timers (T2)

Zur Einstellung der Uhrzeit mit der Fernbedienung wie folgt vorgehen: a. Die Taste B6 (SET TIMER) drücken, bis auf dem Display die Angabe der Stunden h (D10) erscheint b. Mit den Tasten B7 (+ und -) die Stunden einstellen. c. Die Taste B6 (SET TIMER) drücken, bis auf dem Display die Angabe der Minuten m (D10) erscheint. d. Mit den Tasten B7 (+ und -) die Minuten einstellen. e. Die Taste B6 drücken, um die Uhrzeit zu speichern und mit der Programmierung des Timers fortfahren.44 D8b D9a D8a D9b

3.5.15 - Einstellung der Timerzeiten (pROGR. 1 und pROGR. 2) (T1)

Es ist möglich, ein oder beide Timerprogramme einzustellen. Um die Uhrzeiten der Ein- und der Ausschaltung des Geräts in den beiden Programmen einzustellen, die Fernbedienung verwenden und wie folgt vorgehen:

Einmal oder mehrmals die Taste B6 (SET TIMER) drücken, bis auf dem Display das Symbol (D8a) (Einschaltzeit des 1. Programms). b. Mit den Tasten B7 (+ und -) die Uhrzeit, zu der man das Einschalten der Klimaanlage wünscht, erhöhen oder verringern. Die Veränderung der mit den Tasten B7 (+ und -) einstellbarenZeitenbeträgtjeweils30Minuten. c. Ein zweites Mal die Taste B6 (SET TIMER) drücken; auf dem Display wird das Symbol (D8b) (Aus- schaltzeit des 1. Programms). d. Mit den Tasten B7 (+ und -) die Uhrzeit, zu der man das Ausschalten der Klimaanlage wünscht, erhöhen oder verringern. Die Veränderung der mit den Tasten B7 (+ und -)einstellbarenZeitenbeträgtjeweils 30 Minuten. e. Erneut die Taste B6 (SET TIMER) drücken; auf dem Display wird das Symbol (D9a) (Einschaltzeit des 2. Programms). f. Mit den Tasten B7 (+ und -) die Uhrzeit, zu der man das Einschalten der Klimaanlage wünscht, erhöhen oder verringern. Die Veränderung der mit den Tasten B7 (+ und -)einstellbarenZeitenbeträgtjeweils30Minuten. g. Erneut die Taste B6 (SET TIMER) drücken; auf dem Display wird das Symbol (D9b) (Ausschaltzeit des 2. Programms). h. Mit den Tasten B7 (+ und -) die Uhrzeit, zu der man das Ausschalten der Klimaanlage wünscht, erhöhen oder verringern. Die Veränderung der mit den Tasten B7 (+ und -)einstellbarenZeitenbeträgtjeweils 30 Minuten.

i. Um zur normalen Betriebsart zurückzukehren, ein oder mehrere Male die Taste B6 (SET TIMER) drü-

cken, bis auf dem Display sämtliche auf diese Funktion bezogenen Symbole erloschen sind.UNICO AIR INVERTER R32

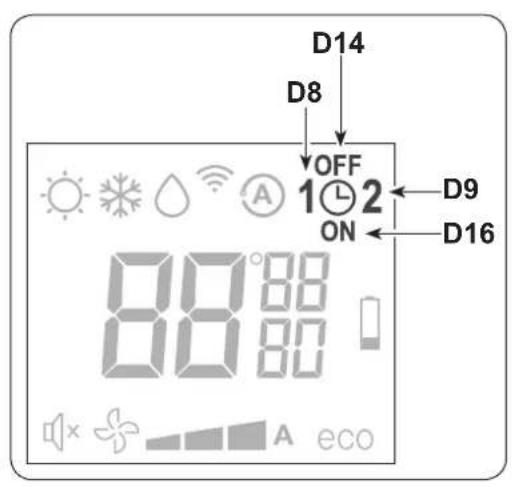

3.5.16 - Einstellung der Timerzeiten (pROGR. 1 und pROGR. 2) (T2)

Es ist möglich, ein oder beide Timerprogramme einzustellen. Um die Uhrzeiten der Ein- und der Ausschaltung des Geräts in den beiden Programmen einzustellen, die Fernbedienung verwenden und wie folgt vorgehen:

Einmal oder mehrmals die Taste B6 (SET TIMER) drücken, bis auf dem Display das Symbol 1 (D8) (Einschaltzeit des 1. Programms) und das Symbol ON angezeigt wird (D16). b. Mit den Tasten B7 (+ und -) die Uhrzeit, zu der man das Einschalten der Klimaanlage wünscht, erhöhen oder verringern. Die Veränderung der mit den Tasten B7 (+ und -) einstellbarenZeitenbeträgtjeweils30Minuten. c. Ein zweites Mal die Taste B6 (SET TIMER) drücken; auf dem Display wird das Symbol 1 (D8) (Aus- schaltzeit des 1. Programms) und das Symbol OFF angezeigt (D14). d. Mit den Tasten B7 (+ und -) die Uhrzeit, zu der man das Ausschalten der Klimaanlage wünscht, erhöhen oder verringern. Die Veränderung der mit den Tasten B7(+und-)einstellbarenZeitenbeträgtjeweils 30 Minuten. e. Erneut die Taste B6 (SET TIMER) drücken; auf dem Display wird das Symbol 2 (D9) (Einschaltzeit des

2. Programms) und das Symbol ON angezeigt (D16).

f. Mit den Tasten B7 (+ und -) die Uhrzeit, zu der man das Einschalten der Klimaanlage wünscht, erhöhen oder verringern. Die Veränderung der mit den Tasten B7(+und-)einstellbarenZeitenbeträgtjeweils30Minuten. g. Erneut die Taste B6 (SET TIMER) drücken; auf dem Display wird das Symbol 2 (D9) (Ausschaltzeit des

2. Programms) und das Symbol OFF angezeigt (D14).

h. Mit den Tasten B7 (+ und -) die Uhrzeit, zu der man das Ausschalten der Klimaanlage wünscht, erhöhen oder verringern. Die Veränderung der mit den Tasten B7(+und-)einstellbarenZeitenbeträgtjeweils 30 Minuten.

i. Um zur normalen Betriebsart zurückzukehren, ein oder mehrere Male die Taste B6 (SET TIMER) drü-

cken, bis auf dem Display sämtliche auf diese Funktion bezogenen Symbole erloschen sind.DE - 28 DEUTSCH

3.5.17 - Aktivierung und Deaktivierung des Timers

SinddieTimerersteingestellt,könnendieTimerprogrammejenachBedarfmehroderwenigeraktiviertwerden. Die Aktivierung kann eines der beiden Programme oder beide betreffen. Insbesondere,wechseltbeijedemDrückenderTasteB11 (Aktivierung der Programme) die Lage wie folgt:

• DeaktivierungbeiderProgramme.

3.5.18 - Rücksetzung aller Funktionen der Fernbedienung (nur für Fernsteuerung T1 - Abb.38)

Durch Drücken der Taste B10 (RESET) werden alle Einstellungen der Fernbedienung zurückgesetzt. Dadurch werden alle in der Fernbedienung gespeicherten Zeiteinstellungen des Timers gelöscht und die Fernbedienung stellt sämtliche Fabrikeinstellungen wieder her. Außerdem erscheinen am Display, wenn Taste B10 gedrückt wird, alle aufgeführten Symbole, wodurch die Unversehrtheit des Displays geprüft werden kann.

3.5.19 - Verwaltung des Gerätes, wenn die Fernbedienung nicht zur Verfügung steht

Geht die Fernsteuerung verloren, sind die Batterien leer oder funktioniert sie nicht, dann kann das Klimagerät nur in der automatischen Betriebsweise laufen, in dem der Mikroschalter unter der Öffnung an der Anzeige- tafel mit einem spitzen Gegenstand gedrückt wird. Um das Klimagerät auszuschalten, den Mikroschalter nochmals drücken. Steht die Fernsteuerung wieder zur Verfügung, die normale Steuerung des Klimageräts wieder mit irgend- einem Befehl der Fernsteuerung aufnehmen.

3.6 - TIppS ZUM ENERGIESpAREN

Nachstehend ein paar einfache Tipps zur Reduzierung des Verbrauchs:

• Die Filter stets sauber halten (siehe Kapitel Wartung und Reinigung).

• Türen und Fenster in den zu klimatisierenden Räumen geschlossen halten.

• Ungehinderte Sonneneinstrahlung in den Raum verhindern (z.B. Vorhänge zuziehen, Fensterläden schließen, Rollläden herunterfahren).

• Die Luftströmungswege (Ein- und Ausgang) der Einheiten nicht verstopfen; dies schmälert nicht nur die Anlagenleistung, sondern beeinträchtigt auch den korrekten Betrieb und sorgt für mögliche irreparable Schäden an den Einheiten.UNICO AIR INVERTER R32DE - 29 DEUTSCH

4 - WARTUNG UND REINIGUNG

Vor dem Durchführen von Wartungs- und Reinigungs- maßnahmen stets sicherstellen, dass die Anlage unter Verwendung der Fernbedienung ausgeschaltet wurde und der Versorgungsstecker: der Anlage ausgesteckt wurde (bzw. dass der vorgeschaltete Haupttrennschalter auf „0“ OFF steht).

Beim Herausnehmen der Luftlter die Metallteile des Geräts nicht berühren. Sie sind sehr scharf. Schnitt- oder Verletzungsgefahr.

4.1.1 - Reinigung des Geräts und der Fernbedienung

Das Gerät und die Fernbedienung mit einem trockenen Tuch reinigen (Abb. 26).Es kann auch ein mit kaltem Wasser angefeuchteter Lappen zur Reinigung des Geräts verwendet werden, falls dieses stark verschmutzt ist.Zwischen den Lufteinlass- und Auslassgittern (Abb. 26) saugen. Zur Reinigung des Geräts keine chemisch behandelten oder antistatischen Lappen verwenden. Weder Benzin, Lösungsmittel, Poliermittel, Lösungsmittel oder Ähnliches verwenden. Diese Produkte können Brüche oder Verformungen der Kunststoffo- beräche verursachen.

4.1.2-ReinigungdesLuftlters

Um eine wirksame Filterung der Raumluft und einen einwandfreien Betrieb der Klimaanlage zu gewährleisten, mussderLuftlterregelmäßiggereinigtwerdenoderwenndieLED A (rot) am Gerät erleuchtet. DerLuftlterbendetsichimoberenTeildesGerätes.Ausbau des Filters: a. Den Apparat von der Stromversorgung trennen.b. Das Gerät ausschalten und den Verschluss der Ansaugklappe abwarten.c. DenLuftansauglter(3)aushängenundvonHandherausnehmen(Abb.33). Bei Modell UNICO Air INVERTER 25 Hp - 25 SF EVA sind zwei Filter auszuhängen und herauszuneh- men (Abb. 34).d. Die Filter gründlich waschen und trocknen.e. Die Filter wieder in ihren ursprünglichen Sitz einfügen. Um die rote LED A (falls erleuchtet) auszuschalten, nachdem die Filter gereinigt und wieder eingesetzt wurden, das Gerät an das Stromnetz anschließen und dann kurz die Taste Reset H mit einem spitzen Gegenstand drücken. Dadurch wird Meldung, mit der die Filterreinigung angefordert wird, zurückgesetzt.DE - 30 DEUTSCH

Wenn das Klimagerät für längere Zeit nicht genutzt werden soll, sind folgende Maßnahmen durchzuführen: a. Das Klimagerät stoppen und die Versorgung trennen. b. Die Batterien aus der Fernbedienung nehmen.

Nehmen Sie diese Maßnahmen nicht eigenständig vor.

4.2.1 - programmierte wartung

Das von Ihnen gekaufte Klimagerät wurde so ausgelegt, dass die Wartungseingriffe auf ein Minimum reduziert werden

Die Eingriffe werden entsprechend nur auf die nachstehend beschriebenen Reinigungsarbeiten beschränkt:

• ReinigungundWaschendesUmluftltersalle2WochenbeziehungsweisejedesMaldann,wenndierote Anzeige-Ledaueuchtet(vomAnwenderdurchführbarerEingriff,sieheBedienungsanleitung).

• ReinigungdesVerüssigersunddesKondenswasser-Systems. Diese Vorgänge sind regelmäßig durch technisch kompetentes Fachpersonal sowie in Zeitabständen durch- zuführen, die vom Installationsort und von der Benutzungsintensität abhängen. JenachVerschmutzungsmengekönnenSiesichaufdieTrockenreinigungbeschränken(Ausblasenmiteinem Batteriekompressor und vorsichtiges Reinigen der Rippen, ohne diese zu verformen) oder eine gründlichere Reinigung auch mit Waschen und Spezialreinigungsmitteln vornehmen. Nach erfolgter Installation ist die Verpackung aufzusammeln und das Gerät mit einem feuchten Tuch zur Entfernung der Schmutzspuren zu reinigen (Abb. 24). Diese Arbeitsgänge sind zwar nicht unbedingt erforderlich, doch hinterlassen sie beim Kunden den Eindruck, dass ein professioneller Installateur am Werk war. Zur Vermeidung von unnötigen Telefonaten seitens des Benutzers sollte/n diesem:

• derInhaltderBedienungsanleitungerläutertwerden,

• dieModalitätenfürdieReinigungderFiltererklärtwerden,

• erklärtwerden,inwelchenFällenderKundendienstzuverständigenist.

4.2.2 - Ablassen des Kondenswassers im Notfall

Falls am Entsorgungssystem des Kondenswassers eine Störung auftreten sollte, dann stoppt das Klimagerät undzeigtdurchintermittierendesAueuchtenvonLED A, LED B und LED C (Abb.46) den Alarmzustand an. Das Gerät kann bis zum Eintreffen des Kundendienstes dennoch weiterhin in Betrieb genommen werden, indem man das vorhandene Wasser wie folgt entleert (Abb. 32): Vor dem Durchführen von Wartungs- und Reinigungs- maßnahmen stets sicherstellen, dass die Anlage unter Verwendung der Fernbedienung ausgeschaltet wurde und der Versorgungsstecker: der Anlage ausgesteckt wurde (bzw. dass der vorgeschaltete Haupttrennschalter auf „0“ OFF steht). a. Entfernen Sie den Stopfen (6a). Achten Sie dabei darauf, zuerst einen Behälter mit ausreichendem Fassungsvermögen (mindestens fünf Liter) zur Aufnahme des Wassers zu positionieren. b. Nach Behebung des Fehlers übernimmt der Kundendienst den Wiederverschluss des Ableitkanals.UNICO AIR INVERTER R32 LED D LED B HLED C LED A

4.3.1 - Diagnose der Störungen

Für den Anwender ist es sehr wichtig, eventuelle Störungen oder Funktionsanomalien in Bezug auf das Ge- rätunterscheidenzukönnen,diefürdenNormalbetriebvorgesehensind.DiehäugstenStörungenlassen sich darüber hinaus leicht einfache Maßnahmen des Benutzer selbst beheben (siehe Abschnitt: Störungen und Behelfe). Für alle anderen Meldungen (siehe Absatz: 4.3.3 - Alarme Anzeigetafel) ist stets der technische Kundendienst zu benachrichtigen.

Bitte beachten Sie, dass jeder durch nicht autorisiertes Personal vorgenommene Reparaturversuch zum unverzüglichen Verfall jeglicher Garantie führt.

4.3.2 - Funktionale aspekte, die nicht als störungen zu verstehen sind

Während des Normalbetriebs können sich folgende Situationen einstellen: a. Der Verdichter setzt sich erst nach Ablauf einer gewissen Zeit in Betrieb (ca. drei Minuten ab dem vorherigen Stillstand). - In der Betriebslogik des Geräts ist eine Verzögerung zwischen einem Stopp und dem anschließen- denNeustartdesKompressorsvorgesehen,sodassderKompressorselbstvorzuhäugenStarts geschützt wird. b. Während des Betriebs im Heizmodus der Geräte mit Wärmepumpe erfolgt die Wärmeabgabe einige Minuten nach Akti vierung des Kompressors. - Sollte sich der Ventilator gleichzeitig mit dem Kompressor in Gang setzen, würde in den ersten Betriebsminuten zu kalte Luft in die Umgebung abgegeben (das von den im Raum Anwesenden als störend empfunden werden könnte), da das Gerät noch nicht im Normalbetrieb arbeitet.

4.3.3 - LED-Anzeigen der Anzeigetafel

Wenn die Klimaanlage blockiert, dann senden die LEDs eine Alarmmeldung, wie in Tabelle „TAB1“ dargestellt. Wenden Sie sich an den Kundendienst von Olimpia. H Service-Taste (RESET). G Infrarot-Empfänger.LED D LED B H

DE - 32 DEUTSCH Tabelle „TAB1“ BESCHREIBUNG LED D Grün LED C Gelb LED B Grün LED A rot Meldung Maschine in stand-by OFF OFF OFF OFF Meldung Maschine in Funktion ON x x x Meldung Timer läuft, Maschine wartet OFF ON OFF OFF Meldung Timer läuft, Maschine läuft ON ON x x Meldung Kühlkompresser angeschaltet ON x ON x MeldungNotwendigkeit,denLuftlterzureinigen. ON x x ON ON: LED an - OFF: LED aus - x: neutral

4.3.4 - Alarme Anzeigetafel

Bei einem Alarm blinken die LEDs, wie in Tabelle „TAB2“ dargestellt. Sollte einer der Alarme länger als drei Minuten angezeigt werden, dann setzen Sie sich mit dem Kunden- dienst von Olimpia in Verbindung. Tabelle „TAB2“ BESCHREIBUNG LED D Grün LED C Gelb LED B Grün LED A rot Außenluft-Temperatursonde defekt x x 0 1 Kondensator-Temperatursonde defekt x x 0 2 Kondensator-Temperatursonde defekt x x 0 3 Kompressor-Leistungsschalter x x 0 4 Kommunikationsfehler x x 0 5 Überstrom der Versorgungsleitung x x 0 6 Kompressor-Lastschutz nicht wirksam x x 0 7 Gleichstrom-Spannungsproblem Leistungsstrom-Platine x x 0 8 Stromstörung x x 0 9 Kondensatortemperatur zu hoch x x 1 0 UIPM-Schutz x x 1 2 EEPROM-Ablesefehler x x 1 3 EEPROM-Schreibfehler x x 1 4 Zu hoch getriebene Temperatur x x 1 7 Verdampfer-Temperatursonde defekt 0 1 0 0 Verdampfer-Temperatursonde defekt 0 2 0 0 Verdampfer-Temperatur zu niedrig 0 3 0 0 Verdampfer-Temperatur zu hoch 0 4 0 0 Kommunikationsfehler 0 5 0 0 Motordefekt Verdampferventilator 0 8 0 0 Wasserstands-Alarm 1 1 0 0 1-9: Anzahl der Blinkzeichen (1 Blinkzeichen = 1 Sekunde an, 1 Sekunde aus) - 0: LED ausgeschaltet - x: neutralUNICO AIR INVERTER R32 DE - 33 DEUTSCH Störung Ursache Maßnahme Das Gerät startet nicht Stromausfall Warten, bis die Stromversorgung wiederhergestellt ist. Das Gerät wurde vom Stromnetz getrennt. Sicherstellen, dass der Stecker in die Netzsteckdose gesteckt ist. Die Sicherung ist durchgebrannt oder der Leistungsschalter ist ein- geschritten. Die Sicherung ersetzen oder den Leistungsschalter wieder herstellen. Die Batterien der Fernbedienung sind leer. Batterien austauschen. Möglicherweise ist die mit dem Timer eingestellte Uhrzeit falsch. Warten oder die Timereinstellung löschen. Das Gerät kühlt bzw. heizt nicht mehr ausreichend Falsche Temperatureinstellung. Temperatur korrekt einstellen. Die Vorgehensweise ist in Kapitel „Gebrauch der Fernbedienung“ be- schrieben. DerLuftlteristverschmutzt. Luftlterreinigen. Türen oder Fenster sind offen. Türen oder Fenster schließen. Die Ein- oder Ausgangsluftanschlüs- se des Innen- oder Außengeräts sind blockiert. Zunächst die Verstopfung beheben, dass das Gerät neu starten. Falls das Problem weiterhin besteht, wenden Sie sich an den nächsten Kundendienst. Legen Sie dabei detaillierte Angaben zur Störung und zum Gerätemodell vor.

4.3.5 - Störungen und AbhilfenDE - 34

5 - TECHNISCHE DATEN

Die technischen Daten entnehmen Sie dem am Gerät angebrachten Typenschild.

• Max. Leistungsaufnahme

• Schutzart der Gehäuse

• Das Gerät ist luftdicht verschlossen. EnthältuoriertesGasR32mitTreibhauseffekt UNICO Air INVERTER 20SF-20Hp EVA

• Abmessungen(BreitexHöhexTiefe) ..........................mm 980 x 490 x 160

• energiebesparing‘snachts

5 - TECHNISCHE GEGEVENS

0.4 - ANMÄRKNINGAR OM FLUORERADE GASER
