BEDIENUNGSANLEITUNG SPK 70 EINHELL

Art.-Nr.: 41.721.60 SPK 50

Art.-Nr.: 41.722.60 SPK 70

Art.-Nr.: 41.723.60 SPK 100

Einhell®

SPK 50

SPK 70

SPK 100

D

1. Lieferumfang

1 Springbrunnenpumpe mit BIOCELL Filtereinsatz
1 mehrstrahlige Stufenfontäne
1 Speieranschluß
1 1/2" Doppelnippel

2. Technische Daten

Typ SPK 50 SPK 70 SPK 100
Netzanschluß 230V ~ 50Hz 230V ~ 50Hz 230V	~ 50Hz
Leistungsaufnahme 27 W 45 W 74 W
Fördermenge max. 1900 l/h 2400 l/h 3500 l/h
Förderhöhe max. 1,75 m 2,3 m 2,8 m
Eintauchtiefe 3 m 3 m 3 m
Fontänenhöhe mit Stufenfontäne max. 1,1 m 1,55 m 2,3 m
Art.-Nr.: 41.721.60 41.722.60	41.723.60

3. Pumpe

Leistungsfähige Universal-Tauchmotorpumpe für den Dauereinsatz im Gartenteich.

-Ölloser Motor
●hermetisch in Gießharz vergossener Stator
●wasserumspülter Permanent-Magnetrotor

4. BIOCELL Ansaugfilter

Der Ansaugfilter der Springbrunnenpumpe arbeitet mit BIOCELL Filtereinsatz. BIOCELL ist ein spezielles Material für eine natürliche, biologische Reinigung des Wassers. Während normale, mechanische Filter nur Schmutzteilchen, wie beispielsweise Pflanzenreste, tote Insekten usw. zurückhalten können, werden bei der biologischen Filterung Schmutz und auch Trübstoffe abgebaut. Dies geschieht durch salpeterbildende Bakterien. BIOCELL, ein speziell für die biologische Filterung entwickeltes, poröses Material, bietet diesen Bakterien ideale Bedingungen für die Vermehrung. Im BIOCELL - Filter werden die giftigen, organischen Substanzen umgewandelt in natürliche Pflanzennahrung. Ein natürlicher Prozeß, der in besonderem Maße zum biologischen Gleichgewicht im Gartenteich beiträgt.

5. Sicherheitshinweise

Ein Stromschlag kann lebensgefährlich sein, darum sind unbedingt folgende Hinweise zu beachten:

●Die Pumpe darf nur an einer ordnungsgemäßen Schutzkontaktsteckdose betrieben werden.
●Die Benutzung der Pumpe in Schwimmbecken, Gartenteichen und Springbrunnen und deren Schutzbereich ist nur zulässig, wenn die Elektroinstallation nach VDE 0700 Teil 702 und Teil 738 errichtet ist: Fehlerstromschutzschalter (FI-Schaltung) mit 30mA bzw. 10mA Fehlerstrom. Bitte fragen Sie Ihren Elektrofachmann.

Achtung! Die Pumpe darf nicht betrieben werden, wenn sich Personen im Becken aufhalten.

●Pumpen mit 3m Netzleitung sind nur für den Betrieb innerhalb von Gebäuden zulässig. Pumpen mit 10m Netzleitung mind. H05RN-F sind für den Betrieb außerhalb von Gebäuden vorgeschrieben.

●Vor jeder Wartungsarbeit den Netzstecker ziehen.

- Sollte das Pumpenkabel oder der Stecker beschädigt sein, so darf das Kabel nicht repariert werden! Die Pumpe darf nicht mehr betrieben werden.

●Die Förderung von aggressiven Flüssigkeiten sowie die Förderung von abrasiven (schmiergelwirkenden) Stoffen ist auf jeden Fall zu vermeiden.
●Die Pumpe niemals freihängend an die Druckleitung oder an der stromführenden Leitung aufhängen, sondern an der extra dafür vorgesehenen Ringöse.
●Die Pumpe ist vor Frost zu schützen.
- Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.
●Die Verwendung von Leitungsnetzen, Verlängerungs- oder Anschlußleitungen, Adaptern ohne Schutzkontakt ist nicht zulässig.

6. Inbetriebnahme

Die Inbetriebnahme muß unter Beachtung der oberen Sicherheitsvorschriften erfolgen. Stellen sie die Pumpe auf eine waagrechte, vom Beckengrund erhöhte Fläche (verhindert übermäßige Verschmutzung durch Bodenschlamm). Die Pumpe darf nicht außerhalb des Wassers betrieben werden.

7. Fontänenbetrieb

Es bestehen 3 Anwendungsmöglichkeiten:

●Nur Stufenfontäne
●Stufenfontäne in Verbindung mit dem Wasserspeieranschluß für Wasserspiele
●Nur der Wasserspeieranschluß für Wasserspiele

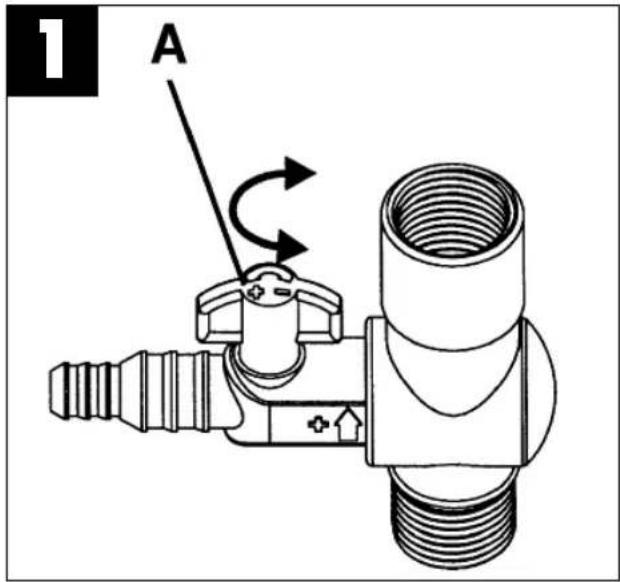

Betrieb nur mit Stufenfontäne: (siehe Bild 1)

Beim Einbau der Pumpe in den Teich ist darauf zu achten, daß der Fontänenkopf über den Wasserspiegel hinausragt. Wird nur die Stufenfontäne genützt müssen Sie den Absperrhahn (A) des Speieranschlusses ein viertel Drehung im Uhrzeigersinn drehen, damit dieser geschlossen wird.

Betrieb der Stufenfontäne und des Wasserspeieranschlusses: (siehe Bild 1)

Der Einbau der Pumpe erfolgt wie oben beschrieben. Am Wasserspeieranschluß können Sie zusätzlich Wasserspiele mit einem Schlauch-Innen ∅ 9mm oder ∅ 13mm anschließen Der Speieranschluß kann durch drehen des Absperrhahnes (A) gegen den Uhrzeigersinn geöffnet werden.

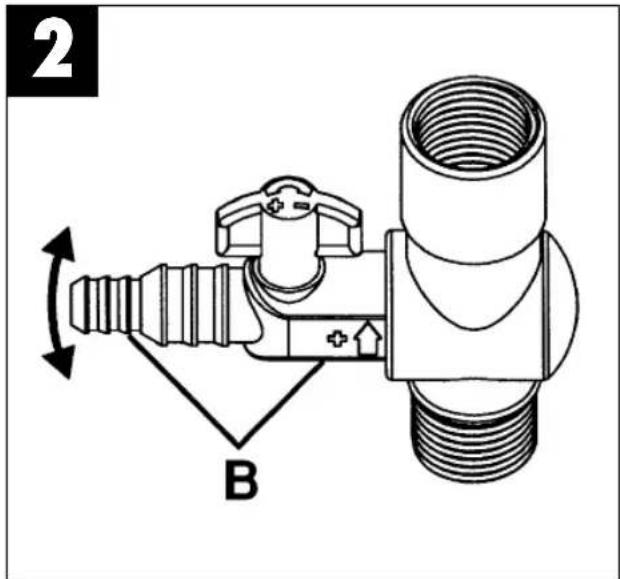

Betrieb nur mit Wasserspeieranschlusses: (siehe Bild 2)

Hierbei muß der gesamte Anschluß (B) um 90° gedreht werden. Somit fließt das gesamte Wasser über den Speieranschluß und nichts über die Fontäne.

8. Wartung

• Für eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir eine regelmäßige Kontrolle und Pflege.
• Bei nachlassender Förderhöhe oder Förderleistung muß der Filter mit lauwarmen Wasser gereinigt werden.
• Bei kalkhaltigen Wasser die rotierenden Teile der Pumpe in bestimmten Abständen reinigen.

GB

1. Items supplied

2. Technische gegevens

Type SPK 50 SPK 70 SPK 100
Netaansluiting 230V ~ 50Hz 230V ~ 50Hz 230V	~ 50Hz
Opgenomen vermogen 27 W 45 W 74 W
Debiet max 1900 l/h 2400 l/h 3500 l/h
Opvoerhoogte 1,75 m 2,3 m 2,8 m
Indompeldiepte 3 m 3 m 3 m
Fonteinhoogte met trapfontein max. 1,1 m 1,55	m 2,3 m
Artikelnr. 41.721.60 41.722.60 41.723.60

3. Pomp

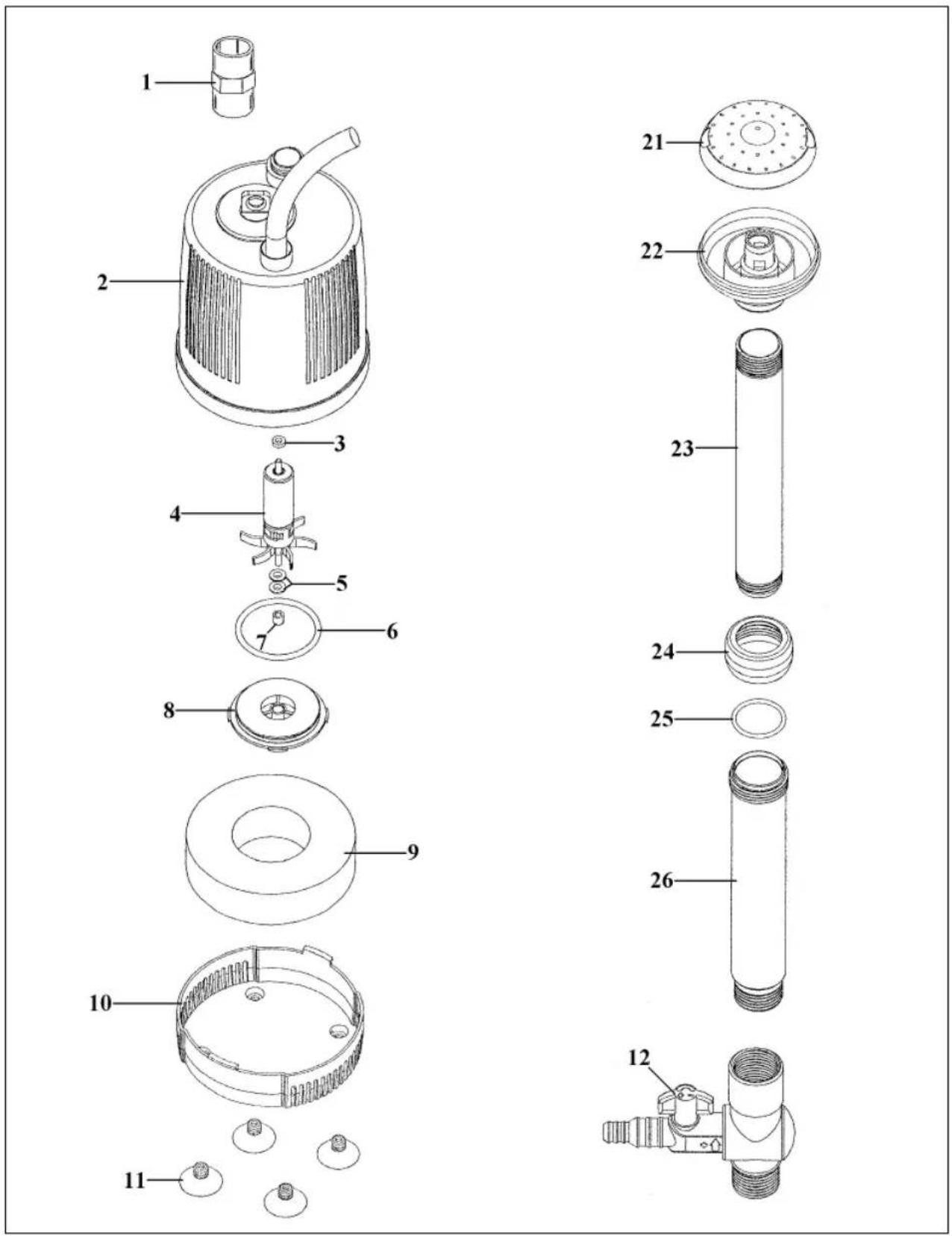

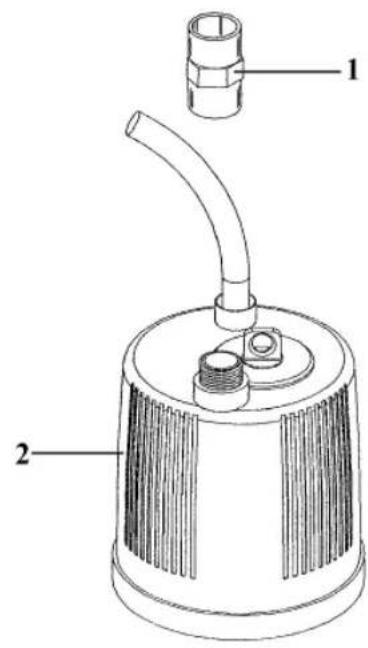

Ersatzteilzeichnung SPK 50 Art.Nr. 41.721.60, I-Nr. 91017

Ersatzteilzeichnung SPK 70 Art.Nr. 41.722.60, I-Nr. 91017

Ersatzteilliste SPK 50 Art.Nr. 41.721.60, I-Nr. 91017
Ersatzteilliste SPK 70 Art.Nr. 41.722.60, I-Nr. 91017

Pos.	Bezeichnung Ersatzteil-Nr.
01	Fontänenadapter 41.721.60.01
02	Pumpenkörper komplett SPK 50 41.721.60.02
02	Pumpenkörper komplett SPK 70 41.722.60.02
03	Rotor komplett SPK 50 41.721.70.04
03	Rotor komplett SPK 70 41.722.00.04
04	Rotordeckel 41.721.70.03
05	Ansaugfilter 41.721.70.05
06	Ansaugdeckel 41.721.70.02
07	Saugnapf 41.723.60.08
08	Speierhahn 41.723.60.09
11	Fontänendeckel 41.725.55.01
12	Fontänenaufsatz 41.725.55.02
13	Fontänenrohr ø 20 mm	41.725.40.06
14	Arretiermutter	41.725.55.03
15	O-Ring	41.725.55.04
16	Fontänenrohr ø 23,5 mm	41.725.55.05

Ersatzteilzeichnung SPK 100, Art.Nr. 41.723.60, I-Nr. 91017

Ersatzteilliste SPK 100, Art.Nr. 41.723.60, I-Nr. 91017

Pos.	Bezeichnung Ersatzteil-Nr.
01	Fontänenadapter 41.721.60.01
02	Pumpenkörper komplett 41.723.60.01
03	Keramikscheibe 41.723.60.02
04	Rotor komplett 41.723.60.03
05	Inoxscheibe 41.723.60.04
06	Dichtung 41.723.60.05
07	Gummilager 41.723.60.06
08	Rotordeckel 41.723.60.07
09	Ansaugfilter 41.721.70.05
10	Ansaugdeckel 41.721.70.02
11	Saugnapf 41.723.60.08
12	Speierhahn 41.723.60.09
21	Fontänendeckel 41.725.55.01
22	Fontänenaufsatz	41.725.55.02
23	Fontänenrohr ø 20 mm	41.725.40.06
24	Arretiermutter	41.725.55.03
25	O-Ring	41.725.55.04
26	Fontänenrohr ø 23,5 mm	41.725.55.05
