BEDIENUNGSANLEITUNG AAPM 12 EINHELL

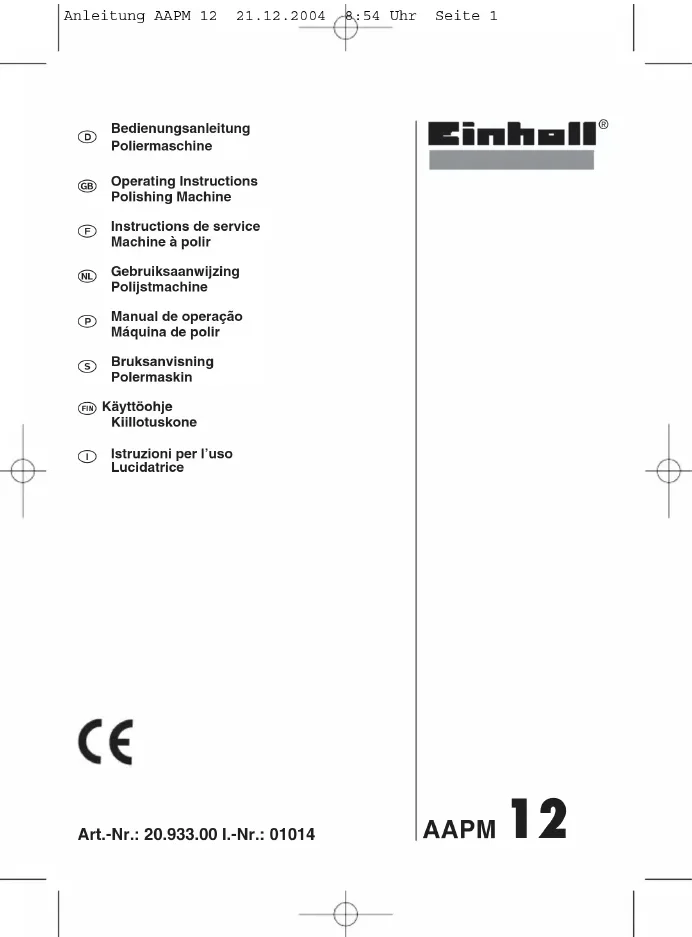

Anleitung AAPM 12 21.12.2004 8:54 Uhr Seite 12

Anleitung AAPM 12 21.12.2004 8:54 Uhr Seite 23 A B C D E

Anleitung AAPM 12 21.12.2004 8:54 Uhr Seite 34 Verehrter Kunde, bevor Sie die Akku-Poliermaschine das erste Mal in Betrieb nehmen, lesen Sie bitte die Anleitung und beachten Sie die Bedienungs- und Wartungshin- weise für den Betrieb. Bewahren Sie diese Anleitung bitte immer bei dem Gerät auf.

1 Poliermaschine 12 Volt DC 1 Ladegerät 1 Ladeadapter 2 Polierhauben

Akku: NiCd 12 V / 1,7 Ah Ladespannung Akku: 12 V = Ladestrom Akku: 400 mA Ladespannung Ladegerät: 230 V ~ 50 Hz Schwingungen: 2800 min

Polierteller Ø: 180 mm Gerätegewicht: 2,3 kg Schalldruckpegel LPA: 67 dB(A) Vibration a

Beachten Sie: Tragen Sie beim Arbeiten mit der Akku-Polier- maschine die erforderliche Schutzkleidung. Beachten Sie die Sicherheitsbestimmungen.

3. Geräteabbildung (Bild 1)

NiCd Akku 12V / 1,7 Ah (1) Ein- Ausschalter (2) Polierteller (3)

4. Bestimmungsgemäße Verwendung

Die Akku-Poliermaschine wird zum Polieren von Lackflächen an Kraftfahrzeugen verwendet. Das Gerät ist nicht für die gewerbliche Nutzung bestimmt.

5. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen.

5.1 Zusätzliche Sicherheitshinweise

Verwenden Sie keine schmirgelwirkenden Polier- mittel. Benutzen Sie die Poliermaschine nur in sauberer trockener Umgebung. Polieren Sie nicht auf heißem Lack oder in der Sonne. Beim Ein- oder Ausschalten muss die Polier- maschine auf der zu polierenden Fläche aufliegen. Üben Sie beim Polieren keinen großen Druck aus, lassen Sie die Poliermaschine nur auf der zu polierenden Fläche aufliegen. Bei Polierhaubenwechsel oder Reparaturen Akku entfernen. Beim Trockenpolieren wird gesundheitsschäd- licher Staub frei. Gegen Einatmen dieses Staubes unbedingt eine geeignete Staubschutzmaske tragen. Der A-bewertete äquivalente Dauerschalldruck- pegel am Ohr des Benutzers liegt unter 70 dB(A). Reparaturen dürfen nur von einem Elektro-Fach- mann durchgeführt werden.

1. Gerät ausschalten. Akku – Pack heraus ziehen

(Bild 1). Dabei die Rasttaste drücken.

2. Vergleichen Sie ob die auf dem Datenschild ange

gebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie das Ladegerät in die Steckdose und verbinden Sie das Ladekabel mit dem Ladeadapter. Die grüne LED am Ladeadapter zeigt die Bereitschaft zum Laden an.

3. Stecken Sie den Akku-Pack in den Ladeadapter.

Die rote LED zeigt dass der Akku-Pack geladen wird. Die Ladezeit beträgt bei leerem Akku max. 7 Stunden. Die Ladezeit bei vorhandener Restkapa- zität ist entsprechend kürzer. Während des Lade- vorgangs kann sich der Akku-Pack etwas er- wärmen, dies ist jedoch normal. Achtung! Bei Vollladung erfolgt keine automatische Ab- schaltung. Die rote LED erlischt, sobald der Akku-Pack aus dem Ladeadapter genommen wird. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte ob an der Steckdose die Netzspannung vorhan- den ist ob ein einwandfreier Kontakt an den Ladekontak- ten vorhanden ist

Anleitung AAPM 12 21.12.2004 8:54 Uhr Seite 45 Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie das Ladegerät mit Ladeadapter und den Akku-Pack an unseren Kundendienst zu senden. Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederaufladung des NC-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Gerätes nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des NC-Akku-Packs!

6.2 Ein/Aus-Schalter

Mit dem Ein/Aus-Schalter können Sie das Gerät ein- und ausschalten.

6.3 Poliermittel auftragen (Abb. A-G)

Beachten Sie bei Benutzung von Wachs- und Poliermitteln die Anleitung des Herstellers. a) Ziehen Sie die Textil – Polierhaube über den Polierteller. Achten Sie darauf, dass die Polier- haube frei von Verunreinigungen ist. b) Verteilen Sie das Poliermittel gleichmäßig auf dem Polierteller. Das Poliermittel nicht direkt auf die zu polierende Fläche auftragen. c) Schalten Sie die Poliermaschine nur ein- oder aus, wenn das Gerät auf der zu polierenden Fläche aufliegt. d) Bearbeiten Sie zunächst die ebenen und großen Flächen wie z.B. Motorhaube, Kofferraumdeckel und Dach. Arbeiten Sie mit gleichmäßigen Be- wegungen. WICHTIG! Die Poliermaschine auf der Polier- fläche aufliegen lassen, kein Anpressdruck! e) Anschließend gehen Sie zur Bearbeitung der kleineren Flächen über (z.B. Türen). f) Für die schwer zugänglichen Stellen nehmen Sie die Polierhaube vom Teller und bearbeiten Sie diese Stellen mit der Hand (z.B. Rückspiegel, Stoßstangen, Türgriffe usw.). g) Polierschicht entfernen Tauschen Sie nun die Textil-Polierhaube gegen die Synthetik-Fell-Polierhaube aus und ziehen Sie sie über den Polierteller. Achten Sie darauf, dass dieser frei von Verunreinigungen ist. Entfernen Sie die Polierschicht in gleicher Reihenfolge, wie Sie das Poliermittel aufgetragen haben. Achtung! Üben Sie keinen Druck auf die Poliermaschine aus.

7. Wartung und Pflege

a) Die Polierhauben nur mit der Hand waschen und an der Luft trocknen lassen. b) Bei Nichtbenutzung sollte die Poliermaschine mit abgezogener Polierhaube nach oben aufbewahrt werden, damit der Polierteller trocknen kann und seine ursprüngliche Form behält. c) Übermäßige Verwendung von Wachs und Paste kann außerdem zur Folge haben, dass die Haube beim Polieren vom Polierteller springt. d) Zum Reinigen des Gehäuses nur milde Seife und einen feuchten Lappen benutzen.

8. Kfz - Pflege-Tipps

a) Für optimalen Lackschutz sollten Sie Ihren Wagen 2 – 3 Mal im Jahr polieren. b) Waschen Sie Ihren Wagen mindestens alle 2 Wochen. Vermeiden Sie die Benutzung von Haushaltswaschmitteln, da diese den Lack be- schädigen können und die Wachsschicht ab- löschen. c) Waschen Sie Ihren Wagen mit einem sauberen Schwamm. Arbeiten Sie von oben nach unten. d) Insekten, Vogelkot und Teerflecken sollten täglich von der Lackoberfläche entfernt werden. e) Damit das Glasreinigungsmittel nicht die Lack- fläche benetzt, sollte es auf das Waschtuch ge- sprüht werden, nicht direkt auf die Fensterfläche.

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt wer- den. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

2. Technische gegevens
