BEDIENUNGSANLEITUNG SSM 135 EINHELL

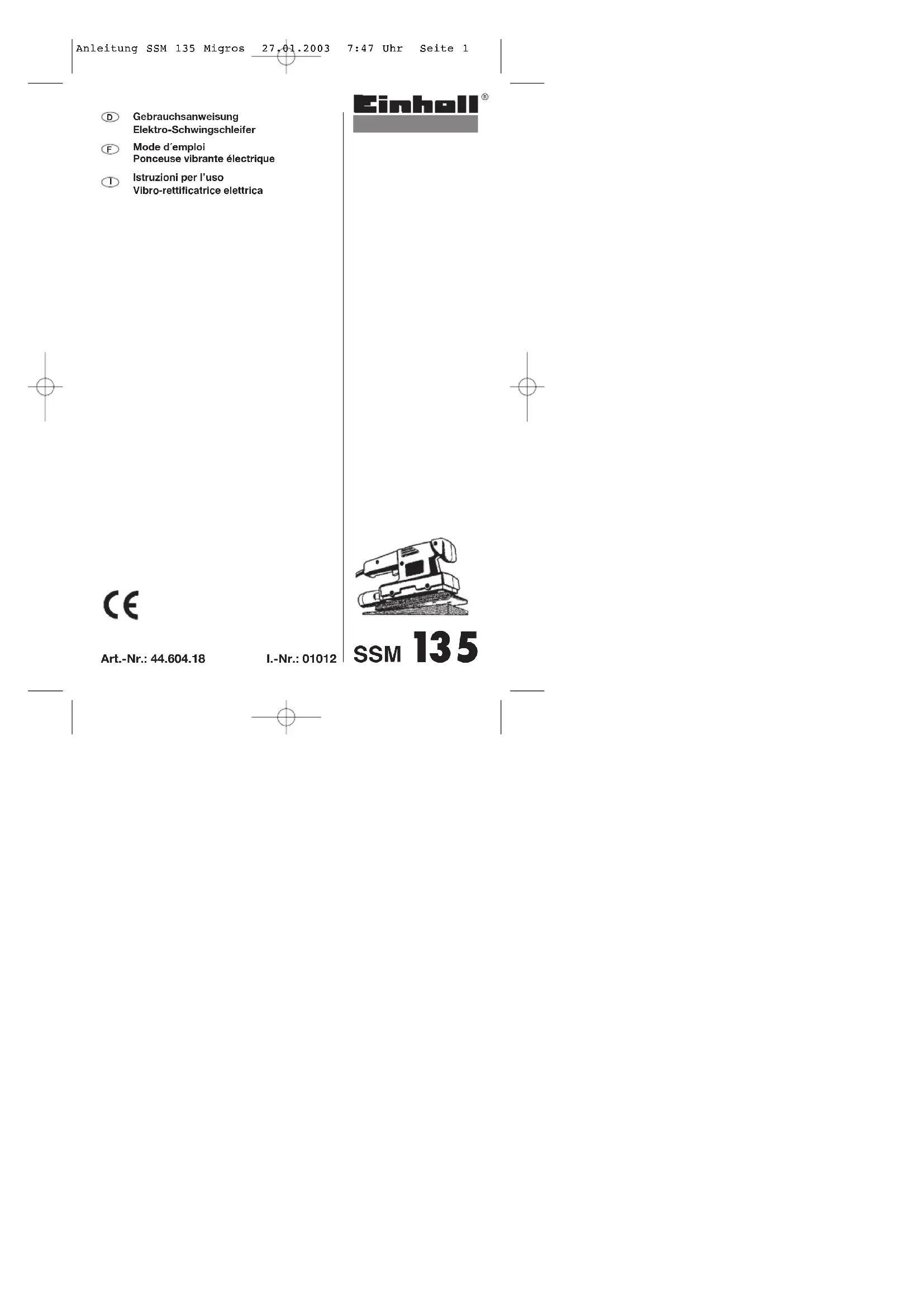

Art.-Nr.: 44.604.18 I.-Nr.: 01012 SSM 13 5 Gebrauchsanweisung Elektro-Schwingschleifer Mode d´emploi Ponceuse vibrante électrique Istruzioni per l’uso Vibro-rettificatrice elettrica

Anleitung SSM 135 Migros 27.01.2003 7:47 Uhr Seite 12 VERWENDUNG Der SSM 135 ist zum Schleifen von Holz, Metall, Kunststoff und ähnlichen Werkstoffen unter Verwendung des entsprechenden Schleifblatts be- stimmt. Technische Daten Spannung 230 Volt Leistungsaufnahme 135 Watt Schleiffläche 185 x 90 Schleifpapiergröße 240 x 90 Schwingungen pro Minute 20.000 Vibration a

Schalleistungspegel LWA 83 dB(A) Schalldruckpegel LPA 73 dB(A) Gewicht 1,4 Kg Schutzisoliert Lieferumfang SSM 135, Staubsaugeranschluß ø 32, ø 36, Gebrauchsanweisung, 3 x Schleifpapier Allgemeine Sicherheitshinweise – Bei allen Arbeiten (Reinigung der Maschine, Schleifpapierwechsel u.ä.) an der Maschine, vorher den Netzstecker ziehen! – Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose. – Benutzen Sie zum Schutze Ihrer Gesundheit bei Schleifarbeiten eine Staubmaske sowie eine Schutz- brille! – Der Arbeitsplatz soll sauber und gut beleuchtet sein. – Achten Sie darauf, dass das zu bearbeitende Werkstück ausrei- chend gegen Wegrutschen gesi- chert ist. – Halten Sie Kinder fern. – Halten Sie Ihre Maschine im eige- nen Interesse stets sauber und kon- trollieren Sie nach der Schleifarbeit die Maschine auf Beschädigungen. – Vergewissern Sie sich, dass der Schalter beim Anschluß ausge- schaltet ist. –Sorgen Sie für sicheren Stand vor allem auf Leitern und Gerüsten. – Sollten Sie Beschädigungen fest- stellen, können Sie anhand der Explosionszeichnung sowie der Teileliste genau definieren und bei unserem Kundenservice anfordern. 1 Frontgriff 2 Typenschild 3 Ein-/Ausschalter 4 Arretierknopf 5 Handgriff 6 Schleifpapier 7 Schwingplatte 8 Klemmvorrichtung 9 Staubsaugeranschluß 10 Netzkabel Montage des Staubsaugeranschlusses. Achtung! Benutzung des Staubsaugeranschlußes ist aus Gesundheitsgründen unbedingt erforderlich. Achtung! –Schwingschleifer ist für Naßschliff nicht geeignet. – Bei Verwendung von Kabel- trommel, Kabel vollständig abrollen (Drahtquerschnitt mind. 1 mm

– Nach Arbeitsende Netzstecker ziehen. – Falls Defekt am Gerät, Fach- werkstätte aufsuchen. Ein-/Ausschalter Einschalten: Schalter A eindrücken Dauerbetrieb: Mit Arretierknopf B Schalter A sichern Ausschalten: Schalter A kurz eindrücken

Anleitung SSM 135 Migros 27.01.2003 7:47 Uhr Seite 23 Achtung! Tragen Sie Schutzbrille und Staub- maske. Luftschlitze auch am Schwingschleifer immer sauber und offen halten. Die Schwingungen wurden nach ISO 5349 ermittelt. Sonderzubehör Schleifpapier Körnung Verpackungs- Art.-Nr. einheit 40 grob 10 44.602.00 60 mittel 10 44.602.01 100 fein 10 44.602.02 Um den Schwingschleifer optimal aus- nutzen zu können, benutzen Sie immer das Original-Einhell-Sonderzu- behör; dies ist in jedem Fachhandel erhältlich. Schleifpapierbefestigung – Netzstecker ziehen. – Schleifpapier in geöffnete Klemm- vorrichtung einlegen und schließen. – Straff über die Schwingplatte legen und abermals klemmen. – Achten Sie darauf, daß die Lochun- gen mit der Schwingplatte überein- stimmen. Wartung – Halten Sie Ihren Schwingschleifer immer sauber. – Benutzen Sie zum Reinigen des Kunststoffes keine ätzenden Mittel. – Halten Sie die Absauglöcher in der Schwingplatte sauber. – Achten Sie darauf, dass keine Flüs- sigkeiten in das Gerät gelangen.

BrunhölzlLeiter Produkt-Management

dB(A) Anleitung SSM 135 Migros 27.01.2003 7:47 Uhr Seite 89 Anleitung SSM 135 Migros 27.01.2003 7:47 Uhr Seite 9 GARANTIEURKUNDE Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 2 Jahre. Die Gewährleistung erfolgt für mangelhafte Aus- führung oder Material- und Funktionsfehler. Die dazu benötigten Ersatzteile und die anfal- lende Arbeitszeit werden nicht berechnet. Keine Gewährleistung für Folgeschäden. Ihr Kundendienstansprechpartner GARANTIE EINHELL La période de garantie commence à partir de la date d’achat et dure 24 mois. Sont pris en charge: les défauts de matériel ou de functionnement et de fabrication. Les pièces de rechange requises et les heures de travail ne seront pas facturées. Pas de prise en charge de garantie pour les dom- mages survenus ultérieurement. Votre service après-vente.

Anleitung SSM 135 Migros 27.01.2003 7:47 Uhr Seite 10GARANTIEURKUNDE Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit besei- tigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeits- zeit werden nicht berechnet. Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Ab- nutzung oder Transportschäden, ferner nicht auf Schäden, die in- folge Nichtbeachtung der Montageanleitung und nicht norm- gemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatz- teilbedarf wenden Sie sich bitte an. ISC GmbH · International Service Center Eschenstraße 6 · D-94405 Landau/Isar (Germany) Info-Tel. [phone] (62 Ct/Min.) • Telefax 0 99 51-26 10 und 52 50 Service- und Infoserver: http://www.isc-gmbh.info Technische Änderungen vorbehaltenTechnical changes subject to changeSous réserve de modificationsTechnische wijzigingen voorbehoudenSalvo modificaciones técnicasSalvaguardem-se alterações técnicasFörbehåll för tekniska förändringarOikeus teknisiin muutoksiin pidätetäänDer tages forbehold för tekniske ændringerΟ κατασκεναστς διατηρε το δικαωµατεχνικν αλλαγνCon riserva di apportare modifiche tecnicheTekniske endringer forbeholdes
