Produkttyp	Audio-Interface
Marke	Sennheiser
Modell	UI 760
Abmessungen (mm)	91 x 32 x 101
Gewicht ohne Batterie	137 g
Gewicht mit Batterie	205 g
Stromversorgung	C-Batterie 1,5 V (IEC LR 14)
Hauptfunktionen	Kopfhörer/Hörer-Umschaltung; Klangqualitätseinstellung (Hintergrundgeräuschfilter); Mikrofon-Stummschaltung; PC/Telefon-Quellenauswahl; Hörerlautstärkeregelung mit Dynamic Volume Control; Lautstärkebegrenzer auf 85 dB(A) gemäß Richtlinie 2003/10/EG
Reinigung	Mit einem leicht feuchten, weichen Tuch. Keine Lösungsmittel oder Reinigungsmittel verwenden.
Sicherheitshinweise	Außerhalb der Reichweite von Kindern aufbewahren (Erstickungsgefahr); nicht in feuchter oder staubiger Umgebung verwenden; nur 1,5 V C-Alkali-Batterien verwenden
Verfügbare Ersatzteile	Adapterkabelanschluss (Art.-Nr. 05372); Steckverbinder für Schnelllösekabel (Art.-Nr. 05362)
Garantie	24 Monate ab Kaufdatum (ohne Zubehör und Batterien)
Recycling	Batterien: Sondermüll oder Rückgabe an Händler; Altgerät: örtliche Sammelstelle oder WEEE-Recyclingzentrum
Optionelles Zubehör	3-in-1 Kopfhörerständer (Art.-Nr. 502392); 3,5-mm-Klinkenkabel zu PC (Art.-Nr. 05373); USB-Kabel (Art.-Nr. 502394)

Häufig gestellte Fragen - UI 760 SENNHEISER

Wie schließe ich den Kopfhörer an die UI 760 an?

Stecken Sie den RJ11 4/4-Stecker des Adapterkabels in die HEADSET-Buchse an der Vorderseite des Interfaces, bis er einrastet.

Was tun, wenn ich kein Freizeichen höre?

Überprüfen Sie, ob der Schalter Kopfhörer/Hörer (11) oben ist (Kopfhörer aktiviert), der Hörer abgehoben, alle Kabel richtig verbunden sind und die UI 760 über den Schalter ABC (6) korrekt an Ihr Telefon angepasst ist.

Wie stelle ich die Mikrofonlautstärke des Kopfhörers ein?

Verwenden Sie das Einstellelement VC (7) unter dem Gerät. Stellen Sie es zuerst auf '1', führen Sie dann einen Anruf durch und drehen Sie es langsam hoch, bis Ihre Stimme für den Gesprächspartner klar ist.

Warum hört mich mein Gesprächspartner nicht?

Stellen Sie sicher, dass die Taste Mute (10) in der oberen Position ist (Mikrofon aktiviert). Überprüfen Sie auch die Platzierung des Mikrofons in der Nähe des Mundes und die Mikrofonlautstärkeeinstellung.

Wie verbinde ich die UI 760 mit einem PC?

Schließen Sie das PC-Kabel (RJ11 an AUX-Buchse auf der Rückseite) an und verbinden Sie die beiden 3,5-mm-Klinkenstecker mit den Audioausgängen der Soundkarte, oder verwenden Sie das optionale USB-Kabel an einem USB-Anschluss. Wählen Sie dann die PC-Quelle mit der Taste PC/Telefon (9) in der unteren Position.

Was tun, wenn keine Verbindung zum PC besteht?

Überprüfen Sie die Anschlüsse, erhöhen Sie die PC-Lautstärke. Wenn das Problem weiterhin besteht, sind PC und Interface möglicherweise inkompatibel. Kontaktieren Sie den Händler.

Wie begrenze ich die Hörerlautstärke, um die Vorschriften einzuhalten?

Stellen Sie den Schalter EU (8) auf die Position 'Dreieck', um die Begrenzung auf 85 dB(A) zeitlich gemittelt gemäß der EU-Richtlinie 2003/10/EG zu aktivieren.

Welche Batterie verwenden und wie lange hält sie?

Verwenden Sie eine 1,5 V C-Alkali-Batterie (IEC LR 14). Ihre Lebensdauer beträgt etwa zwei Jahre. Geringe Lautstärke und ein Pfeifen im Hörer zeigen an, dass sie ausgetauscht werden muss.

Kann ich ein Diktiergerät mit der UI 760 verwenden?

Ja, schließen Sie das Diktiergerät an die 3,5-mm-Klinkenbuchse DIKTIERGERÄT (2) an der Vorderseite des Interfaces an. Der Ausgang ermöglicht die Aufnahme von Gesprächen in beide Richtungen.

Wie reinige ich die UI 760?

Verwenden Sie ein leicht feuchtes, weiches Tuch. Verwenden Sie nie Lösungsmittel oder Reinigungsmittel, die die Farbe beschädigen könnten.

BEDIENUNGSANLEITUNG UI 760 SENNHEISER

UI_760.book Seite 2 Freitag, 30. Januar 2009 11:52 11

UI_760.book Seite 183 Freitag, 30. Januar 2009 11:52 11

English

Deutsch

Français

Italiano

Español

Nederlands

UI_760.book Seite 184 Freitag, 30. Januar 2009 11:52 11

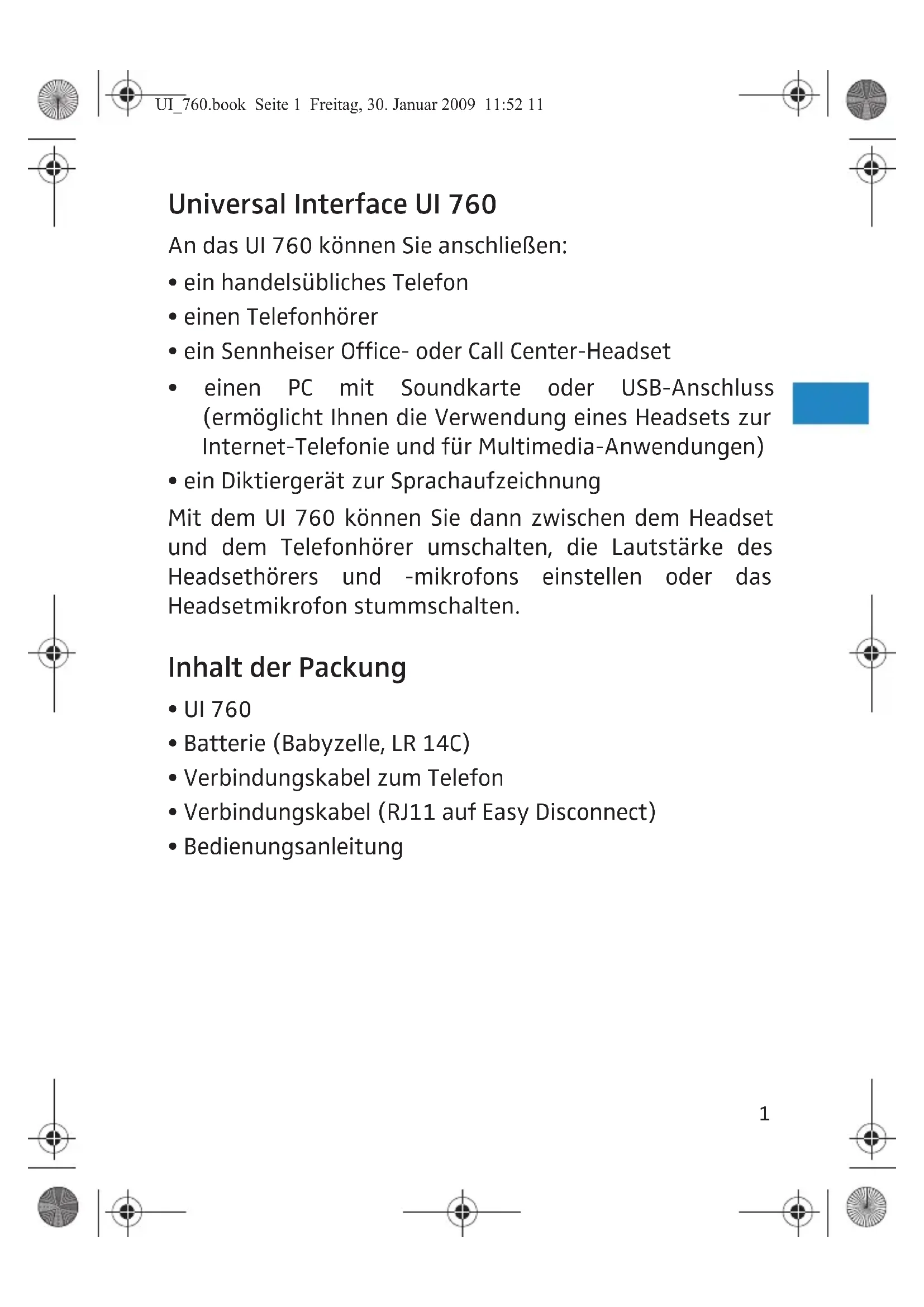

Universal Interface UI 760

An das UI 760 können Sie anschließen:

• ein handelsübliches Telefon
- einen Telefonhörer
- ein Sennheiser Office- oder Call Center-Headset

- einen PC mit Soundkarte oder USB-Anschluss (ermöglicht Ihnen die Verwendung eines Headsets zur Internet-Telefonie und für Multimedia-Anwendungen)

- ein Diktiergerät zur Sprachaufzeichnung

Mit dem UI 760 können Sie dann zwischen dem Headset und dem Telefonhörer umschalten, die Lautstärke des Headsethörers und -mikrofons einstellen oder das Headsetmikrofon stummschalten.

Inhalt der Packung

• UI 760
• Batterie (Babyzelle, LR 14C)
  • Verbindungskabel zum Telefon
  • Verbindungskabel (RJ11 auf Easy Disconnect)
  • Bedienungsanleitung

Einige Worte zu Ihrer Sicherheit

• Das UI760 gehört nicht in Kinderhände. Beim Spielen können sich Kinder mit den Kabeln strangulieren.
• Benutzen Sie das UI 760 nicht in feuchter oder staubiger Umgebung.
• Verwenden Sie ausschließlich Alkali-Batterien des Typs Babyzelle 1,5 V, LR 14C.

UI 760 in Betrieb nehmen

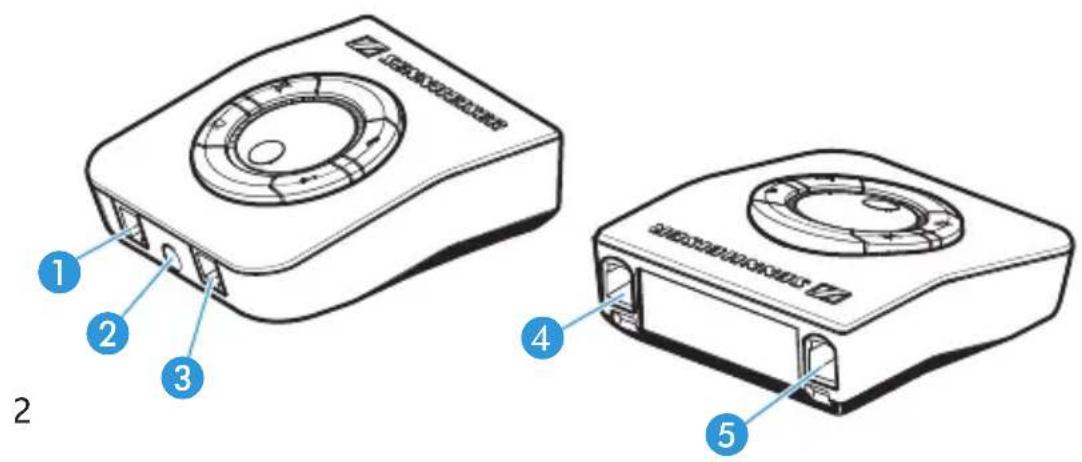

Anschlussbuchsen

Die Anschlussbuchsen befinden sich an Vorder- und Rückseite des Gehäuses.

Auf der Vorderseite:

• Buchse HEADSET 1 für das Adapterkabel zum Headset
• Buchse DICTAPHONE für die Sprachaufzeichnung
  • Buchse HANDSET ③ für den Telefonhörer

Auf der Rückseite:

- Buchse PHONE 4 für das Verbindungskabel zum Telefon

• Buchse AUX 5 für das Verbindungskabel zum PC

1 2 3 4 5

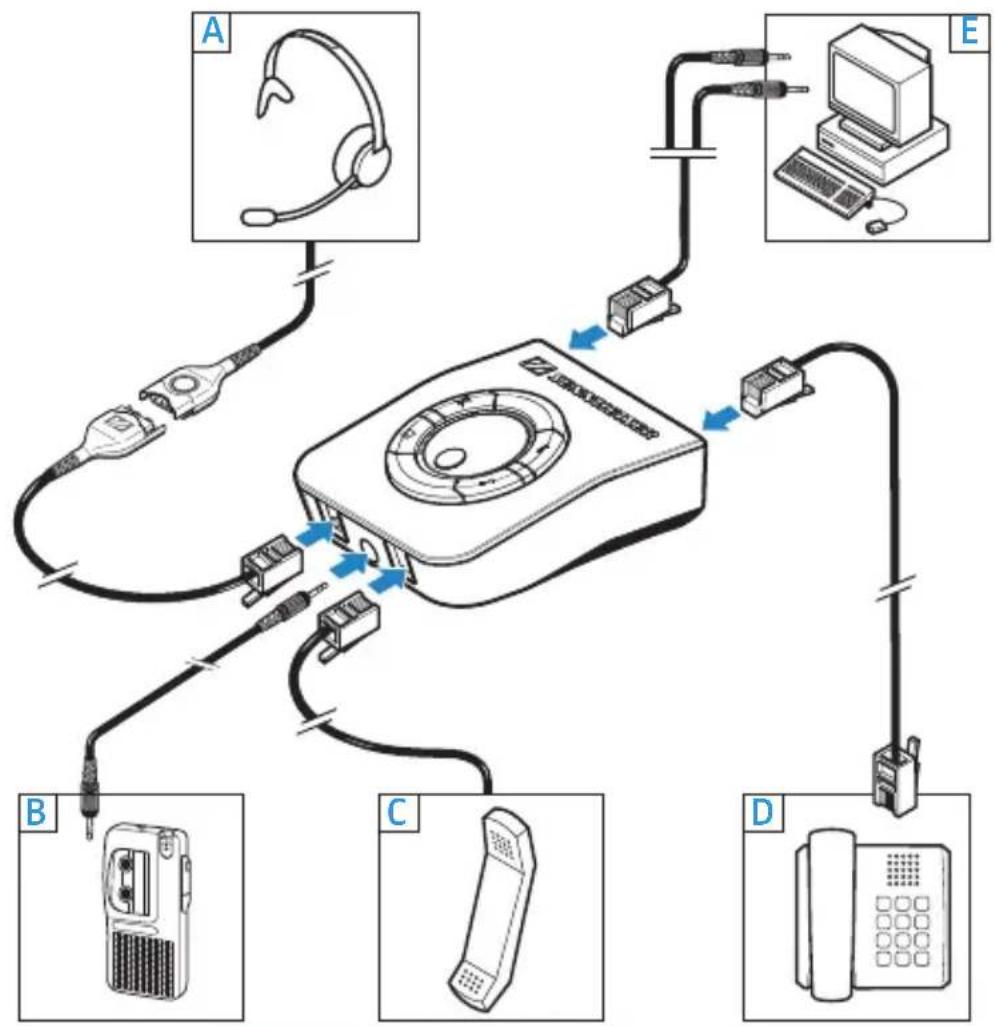

Die Anschlüsse

		Gehäuse-Anschluss Angeschlossene Gerät
A	Headset RJ11		Secom Quick disconnect
B	Diktiergerät 3,5-mm-Klinkenbuchse „Color Black“	3,5-mm-Klinkenstecker „Color Black“
C	Telefonhörer RJ11 RJ11
D	Telefon	RJ11	abhängig vom Telefon
E	Aux/PC RJ11 3,5-mm-Klinkenstecker		(2x) 3,5 mm/USB-Anschluss

Headset an das UI 760 anschließen

A Stecken Sie den RJ11-Stecker des Adapterkabels in die Buchse HEADSET, bis er hörbar einrastet.

Diktiergerät an das UI 760 anschließen

B Stecken Sie den 3,5-mm-Klinkenstecker des Diktiergeräts in die Buchse JACK auf der Vorderseite des UI 760, bis er hörbar einrastet. Stecken Sie den 3,5-mm-Klinkenstecker in die Ausgänge Ihres Diktiergeräts.

Telefonhörer an das UI 760 anschließen

C Ziehen Sie am Telefon den RJ11-Stecker des Telefon-hörerkabels ab und stecken Sie ihn in die Buchse HANDSET, bis er hörbar einrastet.

Telefon an das UI 760 anschließen

D Stecken Sie einen der beiden RJ11-Stecker des beiliegenden Verbindungskabels in die Buchse PHONE, bis er hörbar einrastet. Stecken Sie den zweiten RJ11-Stecker in die Telefonhörerbuchse am Telefon.

PC an das UI 760 anschließen

E Stecken Sie den RJ11-Stecker des Verbindungskabels für den PC in die Buchse AUX, bis er hörbar einrastet.

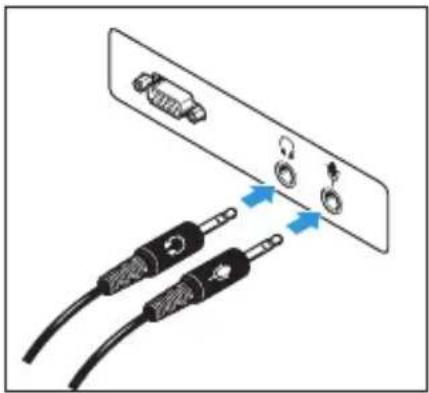

Stecken Sie die beiden Klinkenstecker wie abgebildet in den Ausgang der Soundkarte Ihres PCs oder stecken Sie den USB-Stecker in die USB-Buchse Ihres PCs.

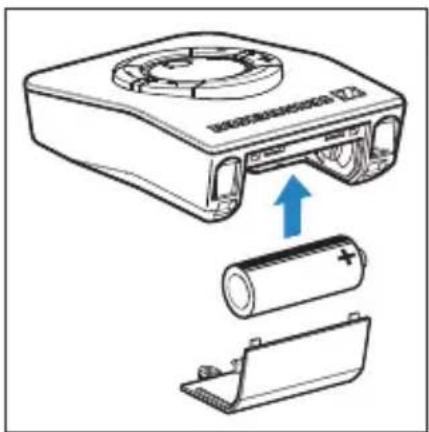

Batterie einlegen

Die Batterie hat im UI 760 eine Betriebszeit von ungefähr zwei Jahren.

Ziehen Sie das Gehäuseunterteil ab. Verwenden Sie die im Lieferumfang enthaltende Schraube, um das Batteriefach gegen Manipulationen zu sichern - in manchen Ländern ist dies notwendig. Setzen Sie die Batterie wie abgebildet ein. Setzen Sie das Gehäuseunterteil wieder ein.

Anzeichen für eine schwache Batterie

Verringerte Lautstärke und ein summendes Geräusch im Headsethörer sind Anzeichen dafür, dass die Batterie schwächer wird. Setzen Sie eine neue Batterie ein.

UI 760 auf das Telefon abstimmen

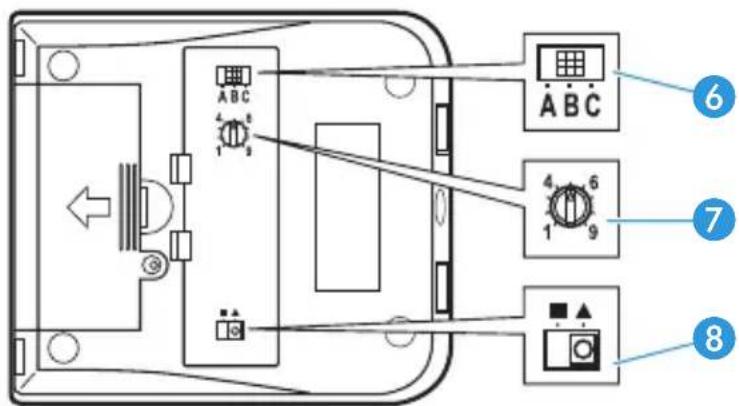

Mit dem Schalter 6 an der Unterseite können Sie das UI 760 auf Ihr Telefon abstimmen.

Stellen Sie zunächst sicher, dass Sie den Telefonhörer und das Headset vollständig angeschlossen haben. Der Telefonhörer muss aktiv sein, d. h. die Taste 11 muss in der Position „unten“ sein. Überprüfen Sie, ob Sie im Telefonhörer ein Freizeichen hören. Drücken Sie die Taste 11, so dass das Headset aktiv ist. Überprüfen Sie, ob Sie ein Freizeichen hören. Falls Sie kein Freizeichen hören, gehen Sie wie folgt vor:

Schieben Sie den Schalter 6 nacheinander auf die Positionen „A“, „B“ und „C“. Prüfen Sie bei jeder Einstellung, ob Sie ein Freizeichen hören. Der Schalter befindet sich an der Unterseite des Geräts.

UI 760 Funktion
ABC-Schalter 6	Abstimmen des UI 760 auf das Telefon – das Freizeichen muss zu hören sein
Microphone VC 7	Einstellen der Lautstärke des Headsetmikrofons, Position 0-9
EU Switch 8	Begrenzen der Ausgabelautstärke des Lautsprechers auf 85 dB

6

Wann ist das UI 760 betriebsbereit?

Das UI 760 ist betriebsbereit, sobald Sie

• es an das Telefon angeschlossen haben
• die Batterie eingelegt haben
• es auf das Telefon abgestimmt haben

Wenn Sie die Verbindung zum Telefon lösen, ist das UI 760 außer Funktion.

Lautstärke des Headsetmikrofons einstellen

Beim UI 760 können Sie den Lautstärkepegel, auf dem Ihr Gesprächspartner Ihre Stimme hört, einstellen. Eine leise Stimme wird etwas verstärkt, eine laute Stimme etwas gedämpft. Sie finden den Regler ⑦ auf der Unterseite des Gehäuses.

Stellen Sie den Regler 7 auf die Position „„1“.
Rufen Sie einen Gesprächspartner an und sprechen Sie mit normaler Lautstärke. Verändern Sie den Regler, bis Ihr Gesprächspartner Sie klar und deutlich versteht.

Ausgabelautstärke des Lautsprechers gemäß EG-Richtlinie 2003/10/EG begrenzen

Mit dem UI 760 können Sie die Ausgabelautstärke des Lautsprechers gemäß EG-Richtlinie 2003/10/EG begrenzen.

Stellen Sie den Schalter 8 in der Position „Quadrat“ in die Position „Dreieck“, um die Ausgabelautstärke gemäß EG-Richtlinie 2003/10/EG zum Schutz von Sicherheit und Gesundheit der Arbeitnehmer zu begrenzen.

Hinweis:

Die Universal-Schnittstelle UI 760 ist eine Sonderausführung mit reduziertem Ausgangspegel. Auch wenn die Lautstärke der Schnittstelle auf dem höchsten Wert eingestellt wird, überschreitet das Signal, welches das angeschlossene Sennheiser Communications Headset überträgt, niemals den Tages-Höchstwert von 85 dB (A). Dabei handelt es sich um einen zeitlichen Mittelwert* gemäß der EG-Richtlinie „Lärm”**

* Der zeitliche Mittelwert wird auf der Basis eines typischen Arbeitstages ermittelt. Er wird mit einem künstlichen Kopf als Schalldruckpegel gemessen

** EG-Richtlinie 2003/10/EG über Mindestvorschriften zum Schutz von Sicherheit und Gesundheit der Arbeitnehmer vor der Gefährdung durch physikalische Einwirkungen (Lärm)

Im täglichen Gebrauch

aktiv

Telefonhörer

nicht aktiv

Headset

10

11

9

12

13

Kommunikation über PC aktiv

aktiv

nicht aktiv

nicht aktiv

9 Taste PC/Telefon

10 Taste Stummschaltung

11 Taste Headset/Telefonhörer

12 Taste Klangqualität

13 Lautstärkeregler

Zwischen Telefonhörer und Headset umschalten

Mit der Taste 11 schalten Sie zwischen dem Telefonhörer und dem Headset um. Taste unten: Telefonhörer ist aktiv Tasten oben: Headset ist aktiv

Mikrofon des Headsets stummschalten

Drücken Sie die Taste 10, um das Mikrofon des Headsets stummzuschalten. Tasten unten: Mikrofon ist stummgeschaltet Taste oben: Mikrofon ist aktiv

Klangqualität der Headsethörer einstellen

Beim UI 760 können Sie die Klangqualität der Headsethörer ändern. Störende Hintergrundgeräusche beim Gesprächspartner werden gefiltert und die Stimme des Gesprächspartners ist besser zu verstehen.

Drücken Sie die Taste 12, um störende Hintergrundgeräusche herauszufiltern. Tasten unten: Sprachoptimierungs-System ist aktiv Taste oben: Sprachoptimierungs-System ist nicht aktiv

Quelle auswählen — PC oder Telefon

Drücken Sie die Taste 9, um den PC oder das Telefon als Quelle auszuwählen. Taste unten: der PC ist als Quelle aktiv Taste oben: das Telefon ist als Quelle aktiv

10

Hinweis:

Mit dem PC als Quelle, sind die Tasten 10 und der Lautstärkeregler 13 inaktiv. Sie können somit nicht über das UI 760 das Mikrofon stummschalten oder die Lautstärke der Headsethörer verändern, sondern stellen Sie die Lautstärke über den PC ein.

Lautstärke der Headsethörer einstellen

Mit dem Lautstärkeregler 13 können Sie die Lautstärke der Headsethörer stufenlos einstellen.

„Dynamic Volume Control“ hält automatisch die von Ihnen am Lautstärkeregler eingestellte Lautstärke konstant, auch wenn Ihr Gesprächspartner die Lautstärke variiert.

Die Funktionen Ihres Telefons

Auch bei angeschlossenem UI 760 nutzen Sie weiterhin alle Funktionen Ihres Telefons wie gewohnt: Sie wählen, indem Sie den Telefonhörer abheben und die Nummer eingeben. Sie beenden ein Gespräch, indem Sie den Hörer auflegen. Die Funktion „Freisprechen“ können Sie ebenfalls unverändert nutzen.

Ausgang des Diktiergeräts verwenden

Mit dem Augang können Sie ein Gespräch in beide Richtungen aufzeichnen.

Pflegen

Reinigen Sie das UI 760 ausschließlich mit einem weichen Tuch, das leicht angefeuchtet werden kann. Verwenden Sie keine Löse- oder Reinigungsmittel, da diese die Lackierung des UI 760 beschädigen können.

Wenn Störungen auftreten

Störung Abhilfe
Kein Freizeichen. • Stellen Sie sicher, dass die Taste in der Position „oben“ ist.• Stellen Sie sicher, dass der Telefonhörer nicht aufgelegt ist.• Überprüfen Sie die Kabelverbindungen.• Stellen Sie sicher, dass das UI 760 richtig auf Ihr Telefon abgestimmt ist.
Abstimmen auf das Telefon nicht möglich.	• Ihr Telefon entspricht nicht dem gängigen Standard. Bitte wenden Sie sich an Ihren Händler.
Der Gesprächspartner hört Sie nicht.	• Stellen Sie sicher, dass die Stummschaltung-Taste in Position „oben“ ist.

12

Störung Abhilfe
Keine Verbindung zum PC. •	Überprüfen Sie die Kabelverbindungen.• Erhöhen Sie die Lautstärke am PC.• Ihr PC und das UI 760 sind nicht kompatibel. Bitte wenden Sie sich an Ihren Händler.
Ihre Stimme ist kaum zu verstehen.	• Stellen Sie sicher, dass das Headsetmikrofon an Ihrem Mundwinkel platziert ist.• Überprüfen Sie, ob die Lautstärke des Headsetmikrofons richtig eingestellt ist.• Stellen Sie sicher, dass das UI 760 richtig auf Ihr Telefon abgestimmt ist.
Mikrofonlautstärke schwankt.	• Ihr Telefon entspricht nicht dem normalen Standard. Bitte wenden Sie sich an Ihren Händler.• Die Batterie kann leer sein. Wechseln Sie die Batterie.

Rufen Sie Ihren Sennheiser Communications-Partner an, wenn sich das Problem nicht beheben lässt. Führen Sie auf keinen Fall Reparaturen selbst durch. Etwaige Garantieansprüche erlöschen dadurch.

Zubehör

	Art.-Nr.
Headset-Halter 3 in 1 (Headset-Halter – Montageplatte für Tischmontage – Verriegelungsplatte für Tischmontage)	502392
Verbindungskabel CUIPC 1 (RJ11 auf 2 x 3,5-mm-Klinke) – zum Anschluss der UI Box an den PC über die Soundkarte	05373
Verbindungskabel (RJ11 auf USB) – zum Anschluss der UI Box an den PC über den USB-Port	502394
Verbindungskabel (3,5-mm-Klinke auf 3,5-mm-Klinke) – zum Anschluss der UI Box an Diktiergeräte (PC, PDA, Kassettenrecorder, etc.)	502391

Ersatzteile

	Art.-Nr.
Verbindungskabel CPHUI 1 (RJ11 auf RJ11) – zum Anschluss der UI Box an ein Festnetztelefon	05372
Headset-Verbindungskabel CSTD 01 (RJ11 auf Easy Disconnect) – zum Anschluss der UI Box an das Headset	05362

Technische Daten

Abmessungen [mm]: 91 x 32 x 101

Gewicht: ca. 137 g, ca. 205 g mit Batterie

Batterie: Babyzelle 1,5 V, LR 14C

14

Herstellererklärungen

Garantiebestimmungen

Wir übernehmen für das von Ihnen gekaufte Produkt eine Garantie von 24 Monaten. Ausgenommen hiervon sind dem Produkt beigefügte Zubehörartikel, Akkus und Batterien, denn diese Produkte haben wegen ihrer Beschaffenheit eine kürzere Lebensdauer, die zudem im Einzelfall konkret von ihrer Nutzungsintensität abhängt.

Die Garantiezeit beginnt ab Kaufdatum. Zum Nachweis heben Sie bitte unbedingt den Kaufbeleg auf. Ohne diese Nachweise, die der zuständige Sennheiser-Service-Partner prüft, werden Reparaturen grundsätzlich kostenpflichtig ausgeführt.

Die Garantieleistungen bestehen nach unserer Wahl in der unentgeltlichen Beseitigung von Material- oder Herstellungsfehlern durch Reparatur, den Tausch von Teilen oder des kompletten Geräts. Von der Garantie ausgenommen sind Mängel durch unsachgemäßen Gebrauch (z. B. Bedienungsfehler, mechanische Beschädigungen, falsche Betriebsspannung), Verschleiß, aufgrund höherer Gewalt und solche Mängel, die Ihnen beim Kauf bereits bekannt sind. Der Garantieanspruch erlischt bei Eingriffen in das Produkt durch nicht autorisierte Personen oder Werkstätten.

Im Garantiefall senden Sie das Gerät inklusive Zubehör und Kaufbeleg an den für Sie zuständigen Service-Partner. Zur Vermeidung von Transportschäden sollte möglichst die Original-Verpackung verwendet werden.

Ihre gesetzlichen Mängelansprüche aus dem Kaufvertrag gegen den Verkäufer werden durch diese Garantie nicht eingeschränkt. Die Garantie kann weltweit in allen Ländern – außer in den USA – in Anspruch genommen werden, in denen das jeweils nationale Recht unseren Garantiebestimmungen nicht entgegensteht.

Akkus und Batterien

Die mitgelieferten Akkus oder Batterien sind recyclingfähig. Bitte entsorgen Sie die Akkus über den Batteriecontainer oder den Fachhandel. Entsorgen Sie nur leere Batterien oder Akkus, um den Umweltschutz zu gewährleisten.

WEEE Erklärung

Ihr Sennheiser-Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recyclebar sind und wieder verwendet werden können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen.

Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center. Bitte helfen Sie mit, die Umwelt, in der wir leben, zu erhalten.

Weitere Informationen

Häufig gestellte Fragen

Mögliche Problemlösungen finden Sie in der FAQ-Liste auf unserer Website: www.senncom.com unter „Produkte“, „Universal Interface“.
