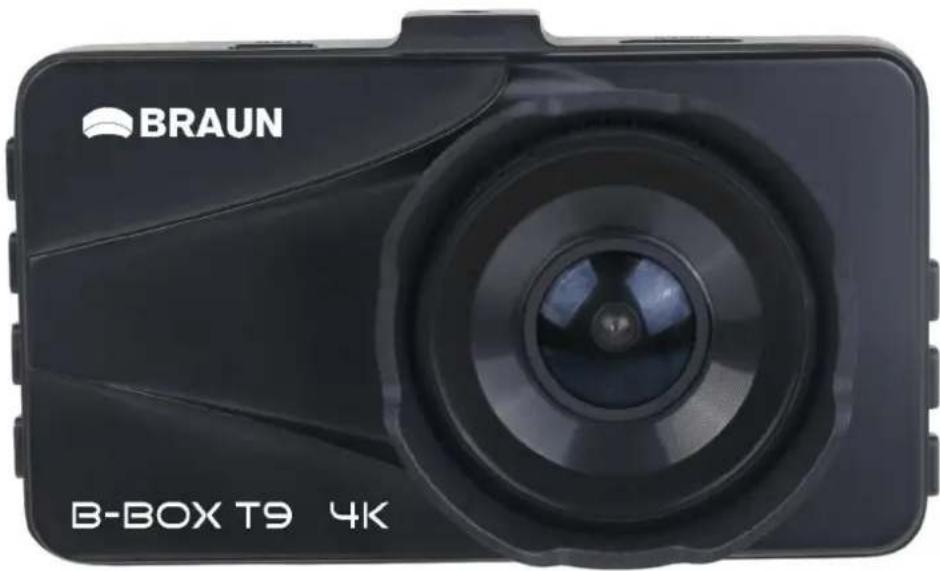

BBox T9 - Videokamera BRAUN - Kostenlose Bedienungsanleitung

Produkttyp	Eingebaute Videokamera (Dashcam)
Marke	Braun
Modell	BBox T9
Maximale Videoauflösung	4K (3840x2160)
Maximale Fotoauflösung	12 MP (4000x3000)
Sichtwinkel	170°
Bildsensor	300W (3 Megapixel)
Videokompression	H.264
Videoformat	MP4
Fotoformat	JPEG
Speicher	TF-Karte (microSD) bis 32 GB (Klasse 10)
Konnektivität	Wi-Fi, USB, HDMI
Stromversorgung	5 V DC (über Zigarettenanzünder)
Betriebstemperatur	-10°C bis 65°C
Lagertemperatur	-30°C bis 70°C
Betriebsfeuchtigkeit	15 bis 65 % rF
Besondere Funktionen	Bewegungserkennung, Parküberwachung, G-Sensor (Kollision), Schnellsperre, automatische Aufnahme, Stummschaltung
Rückfahrkamera	Ja (im Lieferumfang enthalten)
Montage	An der Frontscheibe (Halterung im Lieferumfang)
Abmessungen (geschätzt)	10 x 5 x 3 cm
Gewicht (geschätzt)	100 g

Häufig gestellte Fragen - BBox T9 BRAUN

Wie installiere ich die BBox T9 Kamera?

Schalten Sie die Zündung des Fahrzeugs aus. Legen Sie eine TF-Karte (Klasse 10, max. 32 GB) ein. Montieren Sie den Rekorder an der Frontscheibe. Stecken Sie das Zigarettenanzünder-Ladegerät ein und verbinden Sie das USB-Kabel. Für die Rückfahrkamera installieren Sie diese hinten und verlegen Sie das Kabel durch das Dach. Schalten Sie die Zündung ein, um die Funktion zu überprüfen.

Wie verbinde ich die Kamera mit WLAN?

Schalten Sie das Gerät ein, drücken Sie Menü, wählen Sie die WLAN-Funktion und bestätigen Sie mit OK. Der WLAN-Name und das Passwort werden angezeigt. Aktivieren Sie WLAN auf Ihrem Telefon, suchen Sie das Netzwerk der Kamera, geben Sie das Passwort ein. Starten Sie die App DriverLook, um das Bild anzuzeigen.

Wie stelle ich Datum und Uhrzeit ein?

Im Standby-Modus drücken Sie Menü. Verwenden Sie die Tasten Hoch/Runter, um die Datumseinstellung auszuwählen, dann Bestätigen zum Eingeben. Stellen Sie das gewünschte Datum und die gewünschte Uhrzeit ein. So werden Ihre Aufnahmen korrekt datiert.

Wie aktiviere ich die Parküberwachung?

Drücken Sie Menü und wählen Sie die Funktion 'Parküberwachung', bestätigen Sie mit OK. Wenn das Fahrzeug geparkt ist und eine Vibration erkannt wird, schaltet sich die Kamera automatisch ein, nimmt ein 15-Sekunden-Video geschützt auf und schaltet sich dann aus. Sie können die Empfindlichkeit im Menü einstellen.

Wie nutze ich die Bewegungserkennung?

Im Standby-Modus drücken Sie lange auf Hoch, um in den Bewegungserkennungsmodus zu gelangen. Das Gerät nimmt automatisch auf, wenn eine Bewegung erkannt wird, und stoppt nach 5 Sekunden ohne Bewegung. Zum Verlassen halten Sie Hoch 3 Sekunden lang gedrückt (außerhalb der Aufnahme).

Wie sperre ich eine Videodatei, um Überschreiben zu vermeiden?

Im Videomodus drücken Sie kurz die Schnellsperre-Taste (Taste 3). Das Schlosssymbol erscheint oben auf dem Bildschirm. Die Datei ist dann gegen Überschreiben geschützt. Sie können auch die Kollisionserkennungsfunktion (G-Sensor) aktivieren, die Videos bei einem Aufprall automatisch sperrt.

Welchen Speicherkartentyp soll ich verwenden?

Verwenden Sie eine TF-Karte (microSD) der Klasse 10 oder höher mit einer maximalen Kapazität von 32 GB. Langsamere Karten können Aufnahmefehler verursachen. Legen Sie die Karte vor dem Einschalten in den vorgesehenen Steckplatz ein.

Wie setze ich das Gerät zurück?

Finden Sie den Reset-Knopf (Taste 9) und drücken Sie kurz mit einem spitzen Gegenstand darauf. Der Rekorder startet neu. Dies kann kleinere Funktionsprobleme beheben, ohne Datenverlust.

Wie kann ich Videodateien auf einem Computer abspielen?

Verbinden Sie die Kamera über das USB-Kabel mit dem Computer. Wählen Sie auf dem Kamerabildschirm mit den Tasten Hoch/Runter 'Datenträger' aus und bestätigen Sie mit OK. Ihr Computer erkennt die Speicherkarte als Wechseldatenträger. Die Videos befinden sich im Ordner VIDEO und die Fotos im Ordner PHOTO.

Was tun, wenn das Bild gespiegelt ist?

Wenn das Bild der Rückfahrkamera gespiegelt ist, überprüfen Sie, ob die Kamera richtig montiert ist. Falls das Problem bestehen bleibt, wenden Sie sich an den Kundendienst. Es gibt keine manuelle Einstellung zum Spiegeln des Bildes im Menü. Stellen Sie außerdem sicher, dass das Kabel richtig angeschlossen ist.

BEDIENUNGSANLEITUNG BBox T9 BRAUN

BRAUN T9 Bedienungsanleitung

Dieses Produkt verwendet einen leistungsstarken Chip für hochauflösendes Video und nahtlose sowie dynamische Bilder. Die Full-HD-Kamera unterstützt 4K. Lesen Sie vor dem Einsatz dieses Produkts die Bedienungsanleitung vollständig durch und bewahren Sie sie an einem sicheren Ort auf. Wir hoffen, dass unser Produkt Ihre Anforderungen erfüllt und Ihnen lange Zeit Freude bereitet!

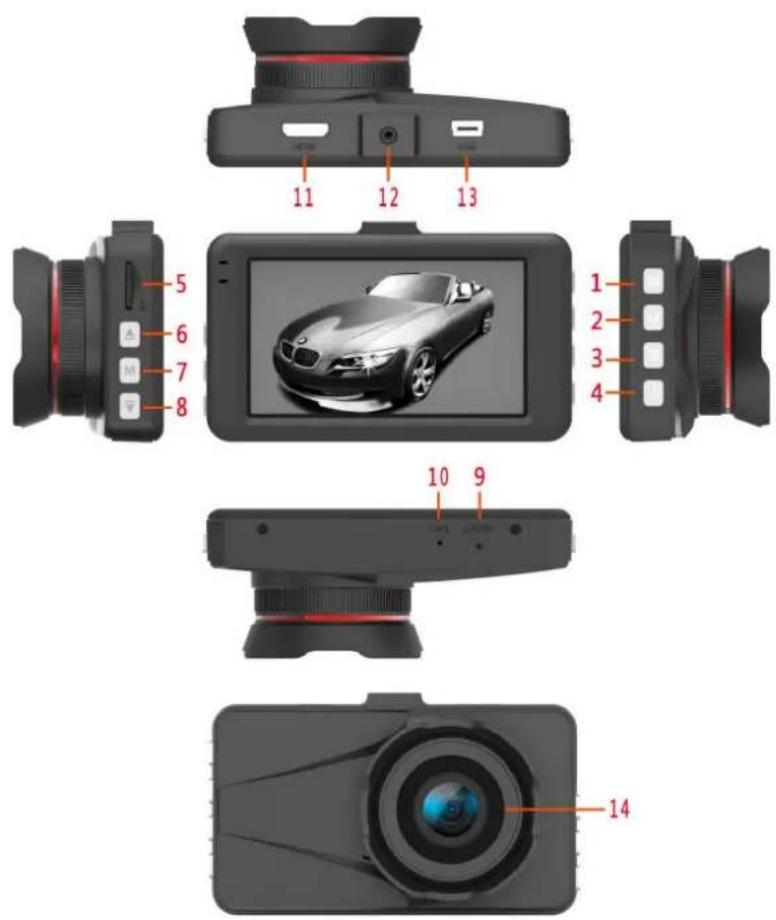

Beschreibung des Aufbaus und der Tastenfunktionen

(Abb. ähnlich)

1. Taste Bestätigen/Kamera/Video/Pause 2. Modustaste
2. Schreibschutz mit einem Tastendruck 4. Taste Ein-Aus/Hintergrundbeleuchtung ein/aus
3. TF-Kartenschlitz
4. Aufwärts/Schneller Rücklauf/Bewegungserkennung
5. Menütaste (M)
6. Abwärts/Stummschaltung/Schneller Vorlauf/Parkplatz-Überwachung
7. Rücksetztaste (RESET) 10. Mikrofonanschluss (MIC)
8. HDMI-Schnittstelle 12. Hilfsschnittstelle
9. USB-Schnittstelle 14. Objektiv

4. Taste Bestätigen 3. Kamera 3. Video 3. Pause

Funktion I: Bestätigen

Drücken Sie im Standby-Modus von Video/Kamera/Wiedergabe kurz die Taste [Menü], um den Menümodus aufzurufen. Blättern Sie mit einem kurzen Tastendruck auf [Up/Down] und bestätigen Sie mit der Taste [Confirm].

Funktion II: Starten/Beenden der Videoaufzeichnung

Drücken Sie im Videomodus kurz die Taste [Confirm], um ein Video aufzuzeichnen. Ein erneuter Tastendruck auf [Confirm] beendet die Videoaufzeichnung.

Funktion III: Kamera

Drücken Sie im Kameramodus kurz die Taste [Confirm], um ein Bild aufzunehmen.

Funktion IV: Pause

Drücken Sie im Wiedergabemodus kurz die Taste [Confirm], um die Aufzeichnung oder Wiedergabe vorübergehend anzuhalten. Ein erneuter Tastendruck auf [Confirm] setzt die Aufzeichnung oder Wiedergabe fort.

2. Modustaste

Funktion: Modus-Umschaltfunktion

Drücken Sie im Standby-Modus kurz die Taste [Menü], um zwischen den verschiedenen Modi (Video/Kamera/Wiedergabe) zu wechseln.

3. Schreibschutz mit einem Tastendruck

Drücken Sie im Video-Modus kurz die Taste [Menü], um die aktuelle Datei vor Überschreiben zu schützen.

4. Taste Ein-Aus/Hintergrundbeleuchtung ein/aus

Funktion I: Ein/Aus

Wenn das Gerät mit Strom versorgt wird, halten Sie die Taste [Power] 3 s lang gedrückt, um die Kamera einzuschalten. Die Kamera startet automatisch die Aufzeichnung.

Halten Sie die Taste [Power] 3 s lang gedrückt. Die Kamera speichert automatisch die Videodatei sowie die Benutzereinstellungen und schaltet sich ab.

Funktion II: Hintergrundbeleuchtung des Bildschirms ein- oder ausschalten

Wenn das Gerät mit Strom versorgt wird, drücken Sie kurz die Taste [Power], um die Hintergrundbeleuchtung des Bildschirms ein- oder auszuschalten.

5. TF-Kartenschlitz

6. Aufwärts/Schneller Rücklauf/Bewegungserkennung

Funktion I: Seite nach oben

Drücken Sie im Menüeinstellungs- oder Wiedergabe-Modus kurz die Taste [Auf], um eine Seite nach oben zu blättern.

Funktion II: Schneller Rücklauf

Drücken Sie im Wiedergabemodus kurz die Taste [Up], um den schnellen Rücklauf zu starten.

Funktion III: Bewegungserkennung aktivieren/deaktivieren

Halten Sie im Videomenü die Taste [Up] länger gedrückt, um zum Bewegungserkennungsmodus zu wechseln.

Drücken Sie die Taste erneut, um diesen Modus zu verlassen. Standardeinstellung dieses Modus: Ein, Modus-Umschaltfunktion: nicht verfügbar.

7. Menütaste (M)

Drücken Sie im Standby-Modus kurz die Taste [Menu], um die Liste der Menüeinstellungen aufzurufen. Wählen Sie die einzustellende Option mit einem kurzen Tastendruck auf [Up] oder [Down] aus. Bestätigen Sie mit einem kurzen Tastendruck auf [Confirm]. Drücken Sie nach Abschluss der Einstellungen erneut kurz die Taste [Menu], um die Menüeinstellungsseite zu verlassen. (Die Menüeinstellungsmethode ist die gleiche wie im Video-, Kamera- und Wiedergabe-Modus).

8. Abwärts/Stummschaltung/Schneller Vorlauf/Parkplatz-Überwachung

Überwachung

Funktion I: Seite nach unten

Blättert im Menüeinstellungs- oder Wiedergabe-Modus eine Seite nach unten.

Funktion II: Aufzeichnungsfunktion beenden

Drücken Sie im Videomenü kurz die Taste [Down], um die Aufzeichnungsfunktion zu beenden. Jetzt wird das Mikrofonsymbol am rechten unteren Bereich des Bildschirms durchgestrichen, was anzeigt, dass die Aufzeichnungsfunktion beendet ist. Drücken Sie erneut kurz diese Taste, um die Aufzeichnungsfunktion wieder zu starten. Das Symbol wird mit dem eingeschalteten Status angezeigt.

Funktion III: Schneller Vorlauf

Drücken Sie im Wiedergabemodus kurz die Taste [Down], um den schnellen Vorlauf zu starten.

Funktion IV: Parkplatz-Überwachung aktivieren/deaktivieren

Halten Sie im Videomenü die Taste [DOWN] länger gedrückt, um die Parkplatz-Überwachungsfunktion zu aktivieren. Halten Sie die Taste erneut länger gedrückt, um diesen Modus zu deaktivieren.

9. Rücksetztaste (RESET)

Funktion: Rücksetzung

Drücken Sie kurz die Rücksetztaste, um die Autokamera erneut zu starten.

II. Installationsanleitung

1. Stellen Sie den Fahrzeugmotor ab und trennen Sie das USB-Kabel.
2. Stecken Sie die TF-Karte in den Schlitz der Kamera.

[Hinweis] Verwenden Sie eine Hochgeschwindigkeit TF-Karte (ab Klasse 10) mit maximal 32 GB.

1. Befestigen Sie die Kamera auf der Windschutzscheibe des Fahrzeugs.
2. Stecken Sie das Kfz-Ladegerät in die Bordsteckdose des Fahrzeugs.
3. Verbinden Sie den USB-Anschluss und das Kfz-Ladegerät mit einem Ladegerät-Verlängerungskabel.

[Hinweis] Verlegen Sie das Ladegerät-Verlängerungskabel entlang der Kante der Windschutzscheibe.

1. Anweisungen bei Gebrauch der optionalen Heckkamera: Montieren Sie die Heckkamera im hinteren Bereich des Fahrzeugs und achten Sie während der Installation auf ihre Blickrichtung. Die Verkabelung kann entlang des Autodachs erfolgen. Schließen Sie nach Abschluss der Installation den Stecker der hinteren Kamera am Anschluss der Heckkamera an.
2. Richten Sie die Blickrichtung des Kameraobjektivs so aus, dass es sich horizontal zum Untergrund befindet.
3. Starten Sie den Motor, um zu überprüfen, ob das Gerät richtig installiert wurde.

[Hinweis] Wenn die Kamera ordnungsgemäß installiert wurde, leuchtet die Betriebsanzeige auf, die Kamera startet den Aufzeichnungsmodus und die Videoanzeige blinkt. Vergessen Sie nicht zu überprüfen, ob das Bild auf dem Display normal dargestellt wird. Wenn das Bild auf dem Kopf steht, nehmen Sie mit uns zeitnah Kontakt auf.

III. Kurze Einführung in die Funktionen

4. WLAN-Verbindung

Dieses Gerät kann mit einem Mobiltelefon mit Android oder iOS verbunden werden. Die entsprechenden Bedienschritte sind unten dargestellt:

a. Installieren Sie die App „DriverBook“ auf Ihrem Mobiltelefon oder Tablet-PC. Die App finden Sie in Google Play, Pea Pod (Android) oder im App Store (iOS) und kann dort

heruntergeladen werden.

b. Starten der Kamera: Standardeinstellung dieser Kamera: Einschalten des Geräts: Wählen Sie mit der Taste [Menu] die WLAN-Funktion und bestätigen Sie anschließend mit der Taste [OK] die Option [ON]. Auf dem Bildschirm werden der WLAN-Name und das Passwort angezeigt. Sie können mit der Taste [Up] das Anzeigefenster der WLAN-Informationen schließen (wenn WLAN eingeschaltet ist, wird das gelbe WLAN-Symbol im oberen Bereich des Bildschirms angezeigt). c. Schalten Sie das WLAN auf dem mobilen Gerät ein, suchen Sie den WLAN-Namen dieser Kamera und geben Sie das Passwort zum Koppeln ein. d. Rufen Sie auf dem mobilen Gerät die App „DriverBook“ auf. Nach dem Aufrufen wird das Kamerabild auf der APP in Echtzeit angezeigt. Wenn die Standardeinstellungen und Parameter geändert werden müssen, kann dies im Einstellungsmenü der App erfolgen.

2. Automatische Aufzeichnungsfunktion

Lassen Sie den Motor des Fahrzeugs an und die Kamera schaltet sich automatisch ein. Ihre Aufzeichnungsfunktion wird aktiviert, die Ladeanzeige leuchtet auf und die Videoanzeige blinkt. Stellen Sie den Motor des Fahrzeugs ab. Die Kamera speichert automatisch das aufgezeichnete Video und schaltet sich ab. Das aufgezeichnete Video wird als einzelne Videodateien auf der TF-Karte gespeichert. Wenn die TF-Karte voll ist, überschreibt die Kamera die zuvor aufgezeichneten Videodateien. Die Aufzeichnungsdauer pro Datei kann im Menü eingestellt werden. Sie hat vier Stufen: 1 Min./2 Min./5 Min./Aus.

[Hinweis]

a. Wenn eine der Stufen „1/2/5“ ausgewählt wurde und die Kapazität der TF-Karte erschöpft ist, überschreibt die Kamera die zuvor aufgezeichneten Videodateien. Wenn „Aus“ ausgewählt wurde, gilt folgende Voreinstellung: Die Kamera nimmt jeweils ein 10-minütiges Video auf und beendet die Aufzeichnung, wenn die Karte voll ist. b. Videoaufzeichnungen der Front- und Heckkamera werden in unterschiedlichen Ordnern auf der gleichen TF-Karte gespeichert. c. Bilddateien werden im Ordner PHOTO auf der TF-Karte gespeichert.

5. Manuelle Aufzeichnungsfunktion

Halten Sie die Taste [Power] an der Kamera 3 Sekunden lang gedrückt. Die Kamera schaltet sich ein, die automatische Aufzeichnung wird gestartet und die Videoanzeige blinkt. Halten

Drücken Sie die Taste [Power] erneut 3 Sekunden lang gedrückt, um die Aufzeichnung zu beenden. Die Kamera speichert automatisch die aufgezeichneten Videodaten und schaltet sich ab.

4. Fotofunktion

Drücken Sie im eingeschalteten Zustand kurz die Taste [Mode], um den Kameramodus aufzurufen. Das Videosymbol in der linken oberen Ecke wechselt zum Kamerasymbol. Drücken Sie zum Aufnehmen eines Bilds kurz die Taste [Confirm]. Ein kurzer Tastendruck auf [Mode] wechselt wieder zum Videomodus.

5. Bewegungserkennungsfunktion

Halten Sie im Standby-Modus die Taste [Up] länger gedrückt, um den Bewegungserkennungsmodus aufzurufen. Wenn ein sich bewegendes Objekt vom Objektiv erfasst wurde, startet dies die Kamera-Aufzeichnung. Wenn keine Objektbewegung mehr erfasst wird, beendet das System die Videoaufzeichnung nach 5 Sekunden. Wenn keine Videoaufzeichnung läuft, halten Sie zum Beenden des Bewegungserkennungsmodus die Taste [Up] 3 Sekunden lang gedrückt.

6. Verhalten bei Fahrzeugkollision

Dieses Gerät ist mit einem G-Sensor ausgestattet. Im Falle einer schweren Fahrzeugkollision versieht die Kamera die bei Eintritt des Unfalls aufgezeichnete Videodatei mit einem Schreibschutz und speichert sie als eine spezielle Datei. Auf dem Bildschirm wird oben ein Schlosssymbol angezeigt. Die schreibgeschützte Videodatei wird nicht zyklisch überschrieben.

[Hinweis]

a. Die schreibgeschützte Videodatei enthält in ihrem Namen ein SOS-Zeichen, während sich bei gewöhnlichen Dateien kein solches Zeichen im Namen befindet. b. Der G-Sensor unterstützt die Einstellung der Empfindlichkeit. Seine Einstellungen können entsprechend zu den tatsächlichen Anforderungen im Einstellungsmenü geändert werden.

7. Schreibschutzfunktion mit einem Tastendruck

Dieses Gerät bietet eine Schreibschutzfunktion mit einem Tastendruck, mit der Videodateien geschützt und zyklisches Überschreiben verhindert wird. Drücken Sie im

Videomodus kurz die Taste [Lock] und die Kamera schützt die aufgezeichnete Videodatei vor Überschreiben.

8. Einstellen von Datum und Uhrzeit

Drücken Sie im Standby-Modus kurz die Taste [Menu], um das System-Einstellungsmenü aufzurufen. Drücken Sie kurz die Taste [Up]/[Down], um mit dem Cursor zur Option für die Einstellung von Datum/Uhrzeit zu navigieren. Rufen Sie mit einem kurzen Tastendruck auf [Confirm] das Einstellungsmenü auf.

[Hinweis] Um Datum und Uhrzeit für Beweiszwecke bei einem Unfall ordnungsgemäß aufzuzeichnen, stellen Sie vor Einsatz dieser Kamera das korrekte Datum und die richtige Uhrzeit ein.

9. Stummschaltfunktion mit einem Tastendruck

Drücken Sie während des Betriebs kurz die Taste [Down]. Das Mikrofonsymbol im linken unteren Bereich des Bildschirms wird durchgestrichen und weist darauf hin, dass das Mikrofon stummgeschaltet wurde. Jetzt zeichnet die Kamera nur Videodateien ohne Ton auf. Drücken Sie erneut kurz die Taste [Down]. Das Mikrofonsymbol im unteren Bereich des Bildschirms wechselt zu einem Aufzeichnungssymbol und weist darauf hin, dass die Stummschaltung des Mikrofons wieder aufgehoben wurde.

[Hinweis] Die Einstellungen werden automatisch gespeichert und die Stummschaltfunktion ist möglicherweise nicht mehr eingestellt, wenn die Kamera wieder eingeschaltet wird.

10. USB-Stickmodus

Verbinden Sie die Kamera über ein USB-Kabel mit der USB-Schnittstelle eines Computers. Der Bildschirm zeigt zwei optionale Symbole an: Festplatte und Aufladen. Drücken Sie kurz die Taste [Up]/[Down], wählen Sie die Option „Festplatte“ und drücken Sie anschließend kurz die Taste [Confirm], um den USB-Stickmodus aufzurufen.

11. Bilddatei-Wiedergabe

Drücken Sie bei eingeschalteter Kamera zweimal kurz die Taste [Mode], um zum Wiedergabemodus zu wechseln. Wählen Sie mit einem kurzen Tastendruck auf [Up]/[Down] die Datei und drücken Sie zur Wiedergabe kurz die Taste [Confirm]. Wenn Sie diesen Modus beenden möchten, drücken Sie kurz die Taste [Mode].

12. Parkplatz-Überwachung

Wählen Sie mit der Taste [Menu] die Parkplatz-Überwachungsfunktion und bestätigen Sie anschließend mit der Taste [OK] die Option [ON].

Wenn die Parkplatz-Überwachungsfunktion aktiviert wurde und der Motor abgestellt ist, schaltet sich die Kamera bei einer leichten Erschütterung des Fahrzeugs ein (die

Auslöseempfindlichkeit kann im Menü wie gewünscht eingestellt werden), zeichnet 15 s lang auf und schaltet sich anschließend ab. Die aufgezeichnete Videodatei wird gesperrt und nicht zyklisch überschrieben.

[Hinweis] Diese Funktion benötigt Hardwareunterstützung.

IV. Produktspezifikationen

Integrierter Bildsensor	300W
Objektivwinkel	170 Grad
Videoauflösung	4K (FHD 3840 x 2160),1080P (FHD 1920 x 1080),720P (HD 1280 x 720)
Bildauflösung	2M (1600 x 1200),5M (3200 x 1800),8M (3840 x 2160),12M (4000 x 3000),
Speicher- Komprimierungsmodus	H.264
Videoformat	MP4
Bildformate	JPEG
Lagertemperatur	-30°C bis 70°C
Betriebstemperatur	-10°C bis 65°C
Luftfeuchtigkeit	15-65 % rF
Kapazität der Speicherkarte	unterstützt maximal 32 GB
Nennspannung	DC 5 V

BRAUN PHOTO TECHNIK GmbH

Merkurstraße 8

72184 Eutingen

Deutschland

BRAUN®

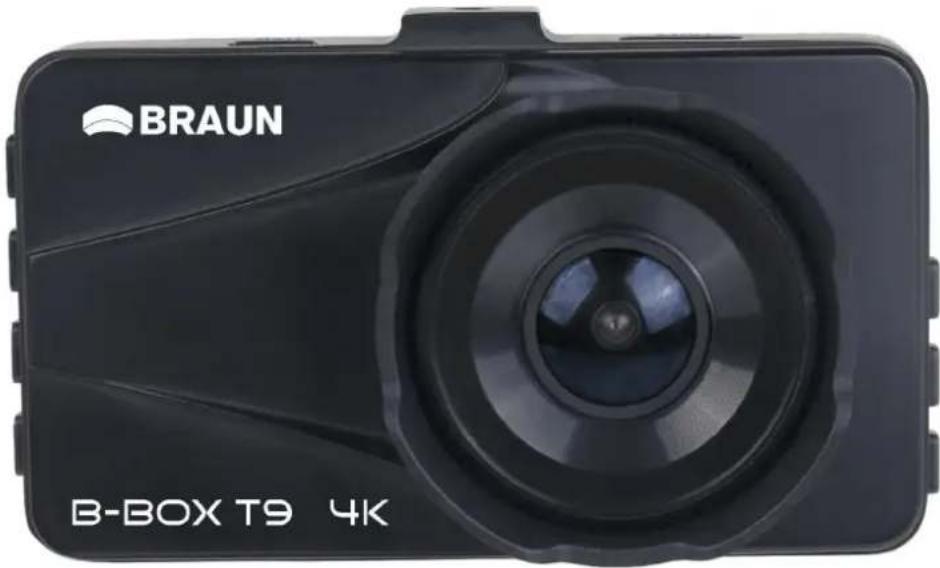

B-BOX T9
