BEDIENUNGSANLEITUNG DED9925 DEDRA

Elektrischer Heizer Bedienungsanleitung mit Garantiekarte

5. Technische gegevens

5. Technische gegevens

Beschermklasse IP 44

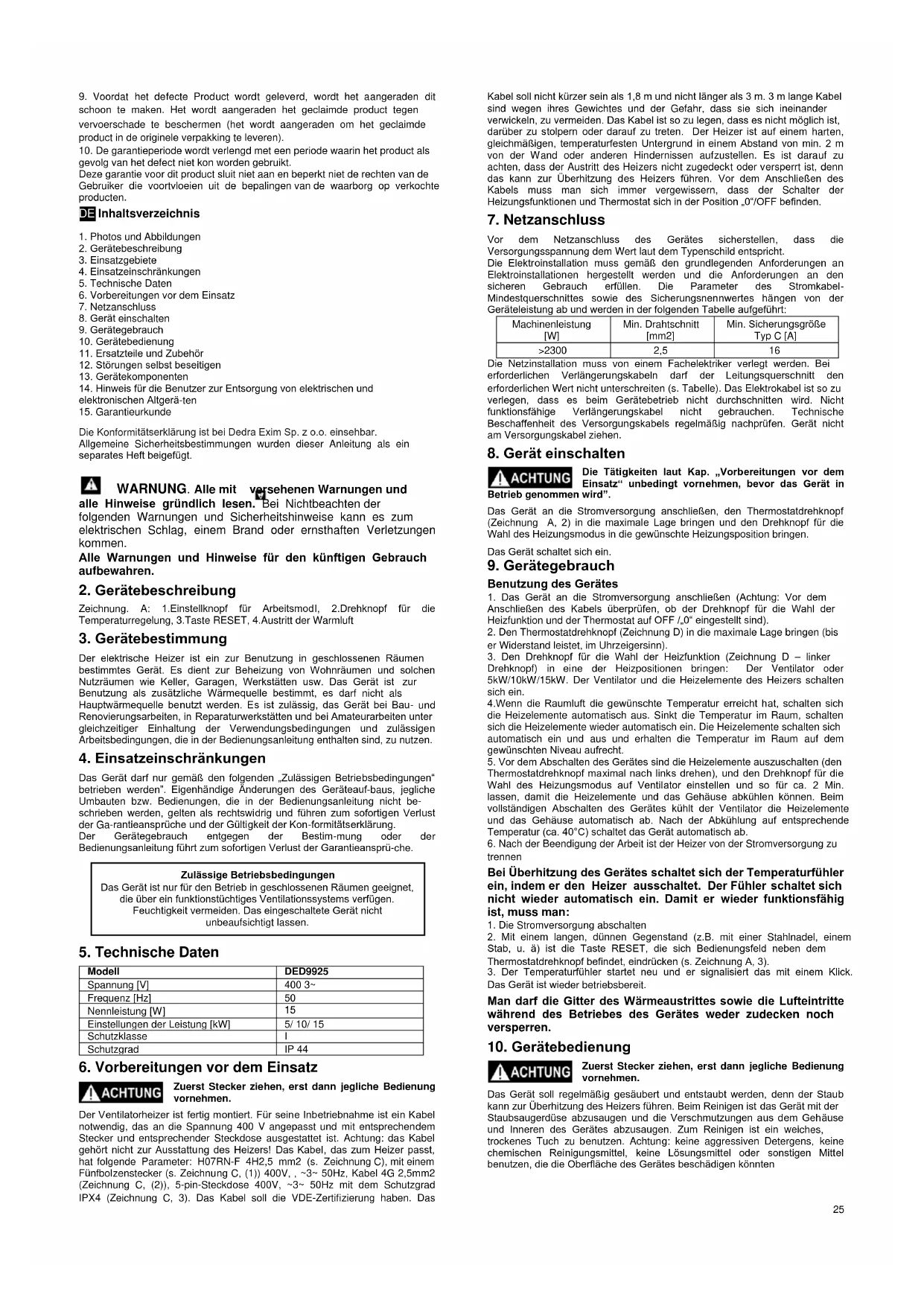

1. Photos und Abbildungen

2. Gerätebeschreibung

4. Einsatzeinschränkungen

6. Vorbereitungen vor dem Einsatz

8. Gerät einschalten

11. Ersatzteile und Zubehör

12. Störungen selbst beseitigen

13. Gerätekomponenten

14. Hinweis für die Benutzer zur Entsorgung von elektrischen und

elektronischen Altgerä-ten

Die Konformitätserklärung ist bei Dedra Exim Sp. z o.o. einsehbar. Allgemeine Sicherheitsbestimmungen wurden dieser Anleitung als ein separates Heft beigefügt. WARNUNG. Alle mit versehenen Warnungen und alle Hinweise gründlich lesen. Bei Nichtbeachten der folgenden Warnungen und Sicherheitshinweise kann es zum elektrischen Schlag, einem Brand oder ernsthaften Verletzungen kommen. Alle Warnungen und Hinweise für den künftigen Gebrauch aufbewahren.

2. Gerätebeschreibung

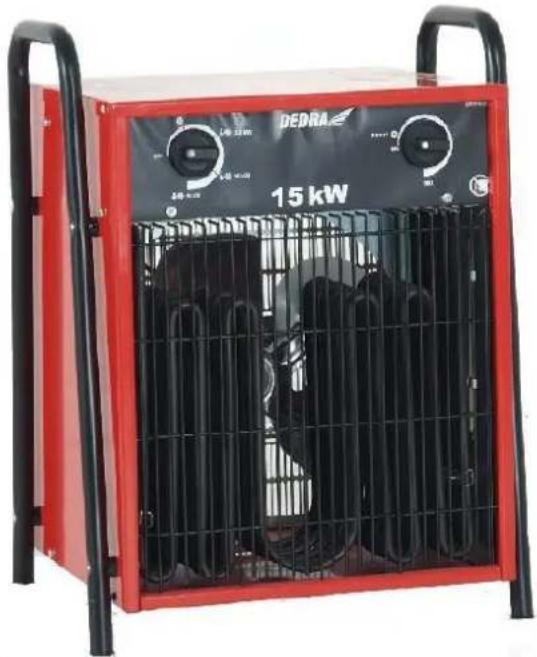

Zeichnung. A: 1.Einstellknopf für ArbeitsmodI, 2.Drehknopf für die Temperaturregelung, 3.Taste RESET, 4.Austritt der Warmluft

Der elektrische Heizer ist ein zur Benutzung in geschlossenen Räumen bestimmtes Gerät. Es dient zur Beheizung von Wohnräumen und solchen Nutzräumen wie Keller, Garagen, Werkstätten usw. Das Gerät ist zur Benutzung als zusätzliche Wärmequelle bestimmt, es darf nicht als Hauptwärmequelle benutzt werden. Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten, in Reparaturwerkstätten und bei Amateurarbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu nutzen.

4. Einsatzeinschränkungen

Das Gerät darf nur gemäß den folgenden „Zulässigen Betriebsbedingungen“ betrieben werden”. Eigenhändige Änderungen des Geräteauf-baus, jegliche Umbauten bzw. Bedienungen, die in der Bedienungsanleitung nicht be- schrieben werden, gelten als rechtswidrig und führen zum sofortigen Verlust der Ga-rantieansprüche und der Gültigkeit der Kon-formitätserklärung. Der Gerätegebrauch entgegen der Bestim-mung oder der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprü-che. Zulässige Betriebsbedingungen Das Gerät ist nur für den Betrieb in geschlossenen Räumen geeignet, die über ein funktionstüchtiges Ventilationssystems verfügen. Feuchtigkeit vermeiden. Das eingeschaltete Gerät nicht unbeaufsichtigt lassen.

Einstellungen der Leistung [kW] 5/ 10/ 15 Schutzklasse

6. Vorbereitungen vor dem Einsatz

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen. Der Ventilatorheizer ist fertig montiert. Für seine Inbetriebnahme ist ein Kabel notwendig, das an die Spannung 400 V angepasst und mit entsprechendem Stecker und entsprechender Steckdose ausgestattet ist. Achtung: das Kabel gehört nicht zur Ausstattung des Heizers! Das Kabel, das zum Heizer passt, hat folgende Parameter: H07RN-F 4H2,5 mm2 (s. Zeichnung C), mit einem Fünfbolzenstecker (s. Zeichnung C, (1)) 400V, , ~3~ 50Hz, Kabel 4G 2,5mm2 (Zeichnung C, (2)), 5-pin-Steckdose 400V, ~3~ 50Hz mit dem Schutzgrad IPX4 (Zeichnung C, 3). Das Kabel soll die VDE-Zertifizierung haben. Das Kabel soll nicht kürzer sein als 1,8 m und nicht länger als 3 m. 3 m lange Kabel sind wegen ihres Gewichtes und der Gefahr, dass sie sich ineinander verwickeln, zu vermeiden. Das Kabel ist so zu legen, dass es nicht möglich ist, darüber zu stolpern oder darauf zu treten. Der Heizer ist auf einem harten, gleichmäßigen, temperaturfesten Untergrund in einem Abstand von min. 2 m von der Wand oder anderen Hindernissen aufzustellen. Es ist darauf zu achten, dass der Austritt des Heizers nicht zugedeckt oder versperrt ist, denn das kann zur Überhitzung des Heizers führen. Vor dem Anschließen des Kabels muss man sich immer vergewissern, dass der Schalter der Heizungsfunktionen und Thermostat sich in der Position „0“/OFF befinden.

Vor dem Netzanschluss des Gerätes sicherstellen, dass die Versorgungsspannung dem Wert laut dem Typenschild entspricht. Die Elektroinstallation muss gemäß den grundlegenden Anforderungen an Elektroinstallationen hergestellt werden und die Anforderungen an den sicheren Gebrauch erfüllen. Die Parameter des Stromkabel- Mindestquerschnittes sowie des Sicherungsnennwertes hängen von der Geräteleistung ab und werden in der folgenden Tabelle aufgeführt: Machinenleistung [W] Min. Drahtschnitt [mm2] Min. Sicherungsgröße Typ C [A] >2300 2,5

Die Netzinstallation muss von einem Fachelektriker verlegt werden. Bei erforderlichen Verlängerungskabeln darf der Leitungsquerschnitt den erforderlichen Wert nicht unterschreiten (s. Tabelle). Das Elektrokabel ist so zu verlegen, dass es beim Gerätebetrieb nicht durchschnitten wird. Nicht funktionsfähige Verlängerungskabel nicht gebrauchen. Technische Beschaffenheit des Versorgungskabels regelmäßig nachprüfen. Gerät nicht am Versorgungskabel ziehen.

8. Gerät einschalten

Die Tätigkeiten laut Kap. „Vorbereitungen vor dem Einsatz“ unbedingt vornehmen, bevor das Gerät in Betrieb genommen wird”. Das Gerät an die Stromversorgung anschließen, den Thermostatdrehknopf (Zeichnung A, 2) in die maximale Lage bringen und den Drehknopf für die Wahl des Heizungsmodus in die gewünschte Heizungsposition bringen. Das Gerät schaltet sich ein.

Benutzung des Gerätes

1. Das Gerät an die Stromversorgung anschließen (Achtung: Vor dem

Anschließen des Kabels überprüfen, ob der Drehknopf für die Wahl der Heizfunktion und der Thermostat auf OFF /„0“ eingestellt sind).

2. Den Thermostatdrehknopf (Zeichnung D) in die maximale Lage bringen (bis

er Widerstand leistet, im Uhrzeigersinn).

3. Den Drehknopf für die Wahl der Heizfunktion (Zeichnung D – linker

Drehknopf) in eine der Heizpositionen bringen: Der Ventilator oder 5kW/10kW/15kW. Der Ventilator und die Heizelemente des Heizers schalten sich ein. 4.Wenn die Raumluft die gewünschte Temperatur erreicht hat, schalten sich die Heizelemente automatisch aus. Sinkt die Temperatur im Raum, schalten sich die Heizelemente wieder automatisch ein. Die Heizelemente schalten sich automatisch ein und aus und erhalten die Temperatur im Raum auf dem gewünschten Niveau aufrecht.

5. Vor dem Abschalten des Gerätes sind die Heizelemente auszuschalten (den

Thermostatdrehknopf maximal nach links drehen), und den Drehknopf für die Wahl des Heizungsmodus auf Ventilator einstellen und so für ca. 2 Min. lassen, damit die Heizelemente und das Gehäuse abkühlen können. Beim vollständigen Abschalten des Gerätes kühlt der Ventilator die Heizelemente und das Gehäuse automatisch ab. Nach der Abkühlung auf entsprechende Temperatur (ca. 40°C) schaltet das Gerät automatisch ab.

6. Nach der Beendigung der Arbeit ist der Heizer von der Stromversorgung zu

trennen Bei Überhitzung des Gerätes schaltet sich der Temperaturfühler ein, indem er den Heizer ausschaltet. Der Fühler schaltet sich nicht wieder automatisch ein. Damit er wieder funktionsfähig ist, muss man:

1. Die Stromversorgung abschalten

2. Mit einem langen, dünnen Gegenstand (z.B. mit einer Stahlnadel, einem

Stab, u. ä) ist die Taste RESET, die sich Bedienungsfeld neben dem Thermostatdrehknopf befindet, eindrücken (s. Zeichnung A, 3).

3. Der Temperaturfühler startet neu und er signalisiert das mit einem Klick.

Das Gerät ist wieder betriebsbereit. Man darf die Gitter des Wärmeaustrittes sowie die Lufteintritte während des Betriebes des Gerätes weder zudecken noch versperren.

Zuerst Stecker ziehen, erst dann jegliche Bedienung vornehmen. Das Gerät soll regelmäßig gesäubert und entstaubt werden, denn der Staub kann zur Überhitzung des Heizers führen. Beim Reinigen ist das Gerät mit der Staubsaugerdüse abzusaugen und die Verschmutzungen aus dem Gehäuse und Inneren des Gerätes abzusaugen. Zum Reinigen ist ein weiches, trockenes Tuch zu benutzen. Achtung: keine aggressiven Detergens, keine chemischen Reinigungsmittel, keine Lösungsmittel oder sonstigen Mittel benutzen, die die Oberfläche des Gerätes beschädigen könnten26

11. Ersatzteile und Zubehör

W Bei erforderlichem Ersatzteil- oder Zubehörkauf ist Kontakt mit dem Service der Fa. Dedra Exim aufzunehmen – siehe Kontaktangaben auf S. 1 dieser Anleitung. In der Ersatzteilbestellung ist die auf dem Typenschild angegebene Chargen-Nr. und die Teilenummer gemäß der Übersichtszeichnung anzugeben. Die Reparaturen während der Garantiedauer werden gemäß der Garantieurkunde durch-geführt. Das reklamierte Produkt ist zur Re-paratur in der jeweiligen Verkaufsstelle abzu-liefern (der Gerätehändler ist verpflichtet, das reklamierte Produkt in Empfang zu nehmen), an die nächstgelegene Reparaturwerkstatt (Liste der Reparaturwerkstätten siehe: www.dedra.pl) oder an den Zentralservice der Fa. Dedra Exim zu schicken. Die ausgefüllte Garantieurkunde ist mitzugeben. Nach Ab-lauf der Garantiedauer werden die Reparatu-ren durch den Zentralservice der Fa. Dedra Exim durchgeführt. Das beschädigte Produkt ist beim Service abzuliefern, die Sendungs-kosten werden vom Betreiber getragen.).

12. Störungen selbst beseitigen

Zuerst Stecker des Gerätes ziehen, erst dann Störungen selbst beseitigen PROBLEM URSACHE Lösung Der Motor arbeitet, aber das Gerät heizt nicht Beschädigter Thermostat Das Gerät an den Service übergeben Beschädigtes Heizelement Das Gerät an den Service übergeben Der Motor arbeitet nicht, aber die Heizelemente erhitzen sich Beschädigter Motor Das Gerät an den Service übergeben Festgestellter Ventilator Den Ventilator entsperren/Verschmutzungen entfernen Beschädigter Schalter Das Gerät an den Service übergeben Das ganze Gerät funktioniert nicht Stromausfall Den Anschluss an die Stromversorgung überprüfen Beschädigter Schalter Das Gerät an den Service übergeben Verminderter Luftdurchfluss Verschmutzter Luftkanal Den Luftkanal freimachen Beschädigter Motor Das Gerät an den Service übergeben

13. Gerätekomponenten

1. Elektrischer Heizer

14. Nutzerinformationen über die abgabe von

gebrauchten elektro- und elektronik-altgeräten ( betrifft Haushalte) Das hier abgebildete Symbol auf Produkten oder auf der beigefügten Dokumentation informiert, dass man gebrauchte Elektro- und Elektronik-Altgeräte nicht mit dem Haushaltsmüll wegwerfen darf. Das richtige Verhalten im Falle von Beseitigung, erneuter Benutzung oder Recycling von Unterbauelementen besteht in der Übergabe von gebrauchten Elektro- und Elektronik-Altgeräten an Fachabnahmepunkte, wo sie kostenlos abgenommen werden. Informationen über die Fachabnahmepunkte bekommen Sie bei der lokalen Behörde. Die richtige Verwertung der Geräte erlaubt wichtige Rohstoffe zu behalten und die negative Einwirkung auf die Gesundheit und die Umwelt zu vermeiden. Die unsachgemäße Verwertung wird mit Strafen laut den entsprechenden Lokalvorschriften bestraft. Nutzer in den EU-Ländern Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt. Das Entsorgen von Abfällen in Ländern außerhalb der EU Dieses Symbol betrifft nur EU-Länder. Wenn Sie die Elektro- und Elektronische Geräte abgeben möchten, melden Sie sich bitte einem nächst gelegenen Verkaufspunkt oder bei dem Lieferanten, der Ihnen weitere Informationen erteilt. Garantiekarte für Elektrischer Heizer Katalognummer: DED9925 Lotnummer: .......................... (im Weiteren Produkt genannt) Kaufdatum des Produkts: ............. Stempel des Verkäufers Datum und Unterschrift des Verkäufers: ................................. Erklärung des Benutzers: Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

Datum und Ort Unterschrift des Käufers

I. Haftung für das Produkt

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja

8, 05-800 Pruszków, Reg.-Nr. KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.

2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant

hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.

3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im

Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.

4. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen

Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.

5. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes

vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

Elemente des Produkts, die mit der Garantie umfasst sind Dauer des Garantieschutzes Elektrischer Heizer 24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist

III. Bedingungen der Inanspruchnahme der Garantie

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie

Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.

2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen

Anweisungen vom Benutzer.

3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

4. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von

folgenden Ursachen entstanden sind: a. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung; b. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen; c. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer; d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden; e. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen. 5 Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem: - Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden; - Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.

6. Achtung! Die mit täglicher Bedienung des Produkts verbundenen

Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

IV. Reklamationsverfahren

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der

Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.

2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen

ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.

3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft

wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Der Benutzer kann die Reklamation unter Verwendung des Formulars

anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").

5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der

Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice- Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines

mangelhaften Produkts untersagt..27

7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit

und dem Leben des Benutzers.

8. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb

von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.

9. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es

reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).

10. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit
