ShowKit Electric - Musikinstrument MAX - Kostenlose Bedienungsanleitung

Produkttyp	E-Gitarre mit Verstärker und Clip-on-Stimmgerät
Marke	MAX
Modell	ShowKit Electric
Stromversorgung Verstärker	Netz 220-240 V~50 Hz, Steckdose mit Erdung, Sicherung 10-16 A
Stromversorgung Stimmgerät	Batterie CR2032 (enthalten)
Anschlüsse Verstärker	Gitarreneingang (Klinke), Kopfhörerausgang (Phones), Aux-Eingang (Aux)
Einstellungen Verstärker	Gain, Boost, Volume, Treble, Middle, Bass
Typ Stimmgerät	Clip-on, chromatisch / Gitarre / Bass, LED-Anzeige mit Hintergrundbeleuchtung (grün/blau)
Funktionen Stimmgerät	Chromatisches Stimmen, pro Saite (Gitarre/Bass), automatische Abschaltung nach 3 Minuten
Material Korpus	Holz (nicht spezifiziert)
Hals-Typ	Holz mit Federmechanismen für die Einstellknöpfe
Anzahl Saiten	6 (Standard E-Gitarre)
Pflege und Reinigung	Weiches, trockenes Tuch; kein Insektizid sprühen; Vorsicht an den Saitenenden
Sicherheit	Gerät nicht öffnen; Reparaturen durch autorisierten Techniker; bei Gewitter oder längerem Nichtgebrauch Netzstecker ziehen; nur für Innenräume
Betriebstemperatur	5 °C – 35 °C (41 °F – 95 °F)
Umgebung	Nicht Feuchtigkeit, Staub, Vibrationen oder direktem Sonnenlicht aussetzen
Lagerung	In einem Koffer oder auf einem stabilen Ständer; Stöße und extreme Temperaturen vermeiden
Garantie	Verloren bei Modifikation, nicht autorisierter Reparatur oder Nichtbeachtung der Anweisungen
Ersatzteile und Reparierbarkeit	Reparatur nur durch Fachtechniker; Saiten separat erhältlich
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; CE-zertifiziert; nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - ShowKit Electric MAX

Wie wechselt man die Gitarrensaiten?

Wickeln Sie die alte Saite am Kopf ab, schieben Sie sie durch den Körper durch das Loch der Brücke. Führen Sie eine neue Saite in das entsprechende Loch ein, legen Sie sie über den Sattel und entlang des Halses, führen Sie sie durch das Loch der Wirbel, biegen Sie sie und wickeln Sie sie mit einem Stimmwirbel auf. Es wird empfohlen, jeweils nur eine Saite zu wechseln.

Wie stimmt man die Gitarre mit dem Clip-on-Stimmgerät?

Befestigen Sie das Stimmgerät mit dem Clip am Kopf der Gitarre. Drücken Sie die Taste 2 Sekunden lang, um es einzuschalten. Wählen Sie den Stimmmodus (chromatisch, Gitarre oder Bass) durch mehrmaliges Drücken der Taste. Spielen Sie einen einzelnen Ton; die Hintergrundbeleuchtung wird grün, wenn der Ton richtig ist, blau links, wenn er zu tief, blau rechts, wenn er zu hoch.

Was tun, wenn das Stimmgerät nicht funktioniert?

Schalten Sie das Gerät aus und wieder ein. Wenn das Problem weiterhin besteht, entfernen Sie die CR2032-Batterie und setzen Sie sie unter Beachtung der Polarität wieder ein. Überprüfen Sie, ob die Batterie leer ist.

Wie stelle ich Lautstärke und Klang des Verstärkers ein?

Verwenden Sie den Volume-Regler für die Gesamtlautstärke. Für den Klang stellen Sie Treble (Höhen), Middle (Mitten) und Bass (Tiefen) ein. Der Gain-Regler steuert die Verzerrung und Boost aktiviert oder deaktiviert sie.

Kann ich Kopfhörer oder einen MP3-Player an den Verstärker anschließen?

Ja, der Verstärker hat eine Phones-Buchse für Kopfhörer und eine Aux-Buchse zum Anschluss einer externen Audioquelle (MP3-Player, Telefon).

Welche wichtigen Sicherheitshinweise gibt es?

Gerät nicht öffnen; nur Reparaturen durch autorisierten Techniker. Ziehen Sie bei Gewitter oder längerem Nichtgebrauch den Netzstecker. Verwenden Sie eine geerdete Steckdose. Vermeiden Sie Feuchtigkeit und extreme Temperaturen.

Wie pflege ich die Gitarre?

Reinigen Sie sie mit einem weichen, trockenen Tuch. Sprühen Sie kein Insektizid in der Nähe. Achten Sie bei der Reinigung des Kopfes auf die Saitenenden. Bewahren Sie sie in einem Koffer oder auf einem stabilen Ständer auf.

Welche Batterie wird für das Stimmgerät verwendet und wie wird sie ersetzt?

Verwenden Sie eine CR2032-Batterie. Drücken Sie auf die Abdeckung des Batteriefachs auf der Rückseite des Geräts, um es zu öffnen. Legen Sie die neue Batterie unter Beachtung der Polarität ein. Die Lebensdauer hängt von der Nutzung ab.

Was tun, wenn der Verstärker nicht angeht?

Überprüfen Sie, ob das Netzkabel an eine funktionierende Steckdose (220-240 V~50 Hz) mit Erdung angeschlossen ist. Stellen Sie sicher, dass der Power-Schalter auf ON steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wo finde ich die vollständige Anleitung und in anderen Sprachen?

Die Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können auch eine Übersetzung in eine andere Sprache anfordern, indem Sie Ihre E-Mail-Adresse angeben.

BEDIENUNGSANLEITUNG ShowKit Electric MAX

Vielen Dank für den Kauf dieses Max gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheitsvorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Wenn Sie einen Schultergurt verwenden, stellen Sie sicher, dass der Schultergurt sicher an der Gitarre befestigt ist.
• Legen Sie Ihr Gesicht beim Wechseln oder Einstellen der Saiten nicht in die Nähe des Instruments.
• Nach dem Ändern der Zeichenfolgen schneiden Sie die verbleibenden Zeichenfolgenenden ab.
• Die Gitarre wird richtig eingestellt, bevor sie vom Werk ausgeliefert wird. Für die Einstellungen, die vom Eigentümer vorgenommen werden können, befolgen Sie sorgfältig die Anweisungen in der Anleitung für das Verfahren.
• Gebrochene Gitarrenhälse sind in der Regel die Folge von Unfällen wie Fallenlassen der Gitarre, Umstürzen der Gitarre oder Stößen beim Transport. Wenn die Gitarre nicht in Gebrauch ist, stellen Sie sicher, dass sie auf einem stabilen Ständer steht, wo sie nicht umfallen kann, oder legen Sie sie in ihren Koffer.
• Gehen Sie nicht grob mit dem Instrument um, indem Sie z.B. herumwedeln, Gegenstände auf das Instrument werfen, das Instrument fallen lassen usw. Und wenden Sie keine übermäßige Kraft auf die Schalter oder Bedienelemente usw. an.
• Verwenden Sie zur Reinigung des Instruments ein weiches, trockenes Tuch. Sprühen Sie auch keine Insektizide in der Nähe des Gerätes. Und achten Sie beim Reinigen des Kopfes darauf, die scharfen Saitenenden nicht zu verletzen.
• Schließen Sie das Produkt an eine geerdete Steckdose (220-240Vac/50Hz) an, die durch eine 10-16A-Sicherung geschützt ist.
• Ziehen Sie während eines Gewitters oder wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Netzstecker aus der Steckdose. Die Regel lautet: Ziehen Sie den Netzstecker, wenn das Produkt nicht benutzt wird.
• Wenn das Produkt über einen längeren Zeitraum nicht benutzt wird, kann Kondenswasserbildung auftreten. Lassen Sie das Gerät Raumtemperatur erreichen, bevor Sie es einschalten. Verwenden Sie das Produkt niemals an feuchten Orten oder im Freien.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

Das Gerät ist CE geprüft. Daher dürfen KEINE Veränderungen vorgenommen werden. Außerdem verfällt bei Veränderungen am Gerät jeglicher Garantieanspruch!

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35° Cliegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Tronios BV Registrierungsnummer : 21003000 (BatterieG). (Lithium) Batterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Entnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Max ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

DIE GITARRE LAGERN

• Halten Sie das Instrument nicht in der Nähe eines Feuers oder einer Flamme und stellen Sie es auf eine niedrige, stabile Oberfläche.
• Lehnen Sie das Gerät nicht in der Nähe von Kindern gegen die Wand etc.
• Längere Lagerung im Hartschalenkoffer kann sich nachteilig auf die Gitarre auswirken. Öffnen Sie die Kiste von Zeit zu Zeit, damit die Luft im Inneren der Kiste zirkulieren kann.
• Wenn das Instrument über einen längeren Zeitraum nicht benutzt werden soll, bewahren Sie es an einem anderen als dem unten aufgeführten Ort auf.
• Orte, die direktem Sonnenlicht ausgesetzt sind.
• Orte, an denen extrem hohe oder niedrige Temperaturen herrschen.
• Orte, die hoher Feuchtigkeit, Staub oder Vibrationen ausgesetzt sind.
• Während der Sommersaison kann die Temperatur im Inneren des Fahrzeugs extrem hoch sein. Lassen Sie das Instrument nicht in einem Auto liegen.

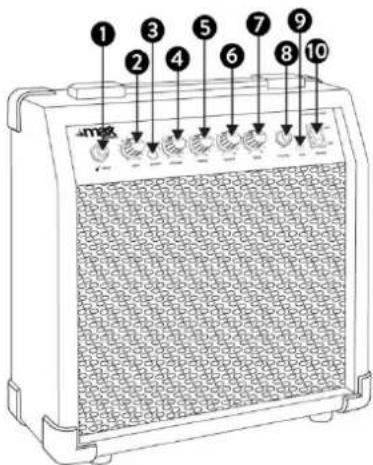

VERSTÄRKER

1. Gitarreneingang - Schließen Sie hier Ihre Gitarre an.
2. Gain – Stellen Sie den Pegel der Vorverstärkung ein. Eine hohe Verstärkungseinstellung bietet mehr Verzerrung und Unterstützung.
3. Boost – Ein-/Ausschalten der Gain.
4. Volume – Einstellen der Verstärkerlautstärke
5. Treble – Stellen Sie die Höhen ein.
6. Middle - Stellen Sie den Mittelton ein.
7. Bass - Stellen Sie den Basston ein.
8. Kopfhörer-Ausgang – Zum Anschluss von Stereokopfhörern.
9. Aux - Schließen Sie eine Audioquelle (z.B. MP3-Player, Mobiltelefon) zum Mitspielen an.
10. Power – Schalten Sie den Verstärker ein oder aus.

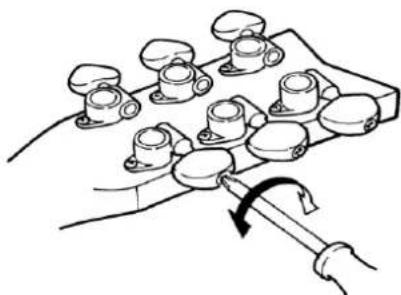

EINSTELLEN DES WIRBEL-DREHWIDERSTANDS

Die Einstellknöpfe sind mit federbelasteten Mechanismen ausgestattet, die den Verschleiß automatisch auffangen und ein Spiel verhindern. Es ist jedoch möglich, den Druck einzustellen, der zum Drehen der Maschinen erforderlich ist. Jeder Mechanismus ist mit einer Schraube zur Einstellung der Spannung ausgestattet, wie in der Abbildung gezeigt.

Durch Drehen der Schraube im Uhrzeigersinn wird der Mechanismus gestrafft. Die Einstellknöpfe sollten so eingestellt werden, dass sie fest sind, sich aber leichtgängig drehen lassen. Diese Einstellung ist normalerweise nicht erforderlich, und ein zu festes Anziehen kann zu einem vorzeitigen Verschleiß der Einstellknöpfe führen..

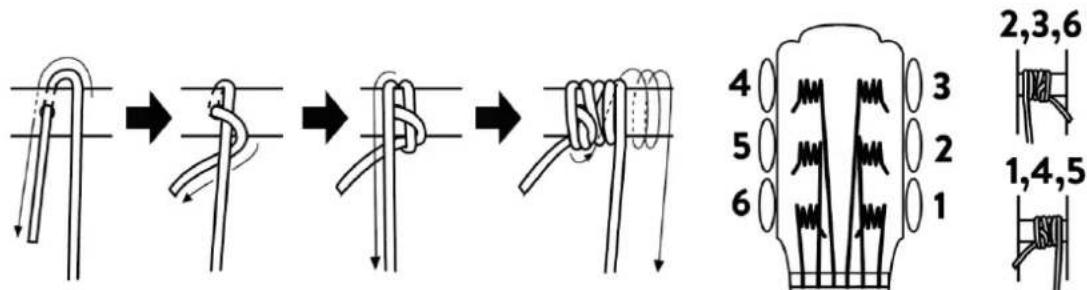

1. Wickeln Sie die alte Saite am Stimmungsregler oben am Hals auf (es wird empfohlen, jeweils 1 Saite zu wechseln).
2. Schieben Sie die alte Saite durch das Loch im Steg durch den Korpus der Gitarre.
3. Fügen Sie eine neue Schnur durch das entsprechende Loch ein (vergleichen Sie die Dicke der neuen Schnur mit der alten Schnur, um sicherzustellen, dass es die richtige ist).
4. Lassen Sie die Schnur über den Knopf im Steg und entlang des Halses laufen.
5. Führen Sie die Saite durch das Loch im Stimmknopf.
6. Biegen Sie die Saite um den Halter und wickeln Sie die Saite mit Hilfe eines Stimmreglers auf.

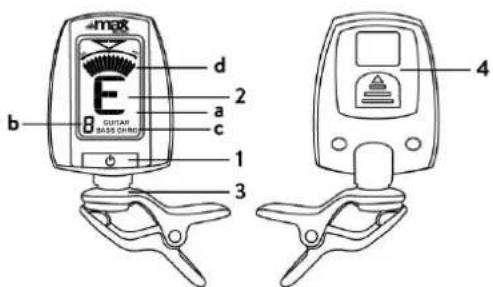

1. Ein/Aus-Taste / Modus

2. Display
   a. Musiknote
   b. Nummer der Saite
   c. Chromatisch / Gitarre / Bass
   d. Meßbereich

3. Clip

4. Batteriefach

Einsetzen der Batterie

Drücken Sie auf den Batteriefachdeckel, wie auf der Rückseite des Geräts markiert. Öffnen Sie das Fach und legen Sie eine frische CR2032-Batterie ein, wobei auf die Polarität zu achten ist. Die Lebensdauer der Batterie hängt von den Einsatzbedingungen ab.

Hinweis: Wenn das Gerät nicht wie in diesem Handbuch beschrieben funktioniert und Sie das Problem nicht durch Aus- und Wiedereinschalten des Geräts lösen können, entfernen Sie die Batterie und setzen Sie sie wieder ein, um das Problem möglicherweise zu lösen.

Betrieb

1. Befestigen Sie das Gerät mit dem Clip an Ihrem Instrument.
2. Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät einzuschalten.
3. Wählen Sie die Stimmung. Drücken Sie den Knopf wiederholt, um "Chromatisch", "Gitarre" oder "Bass" als Stimmung zu wählen.
4. Wenn Sie "Chromatisch" wählen, zeigt das Display den Namen der Musiknote an.
5. Wenn Sie "Gitarre" oder "Bass" wählen, zeigt das Display die Saitennummer und den Namen der Musiknote an.
6. Spielen Sie eine einzelne Musiknote auf Ihrem Instrument, wird der Musiknote oder die Saitennummer angezeigt. Die Hintergrundbeleuchtung ändert sich und der Messbereich wird angezeigt.
7. Wenn die Hintergrundbeleuchtung grün wird und der Messbereich zentriert ist, ist die Musiknote richtig gestimmt.
8. Wenn die Hintergrundbeleuchtung blau wird und die Anzeige nach links zeigt, ist die Stimmung zu tief.
9. Wenn die Hintergrundbeleuchtung blau wird und die Anzeige nach rechts zeigt, ist die Stimmung zu hoch.
10. Wenn das Gerät nach dem Einschalten 3 Minuten lang kein Signal erkennt, schaltet es sich automatisch ab.
