BEDIENUNGSANLEITUNG GigKit Junior MAX

Vielen Dank für den Kauf dieses Max gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheitsvorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Wenn Sie einen Schultergurt verwenden, stellen Sie sicher, dass der Schultergurt sicher an der Gitarre befestigt ist.
• Legen Sie Ihr Gesicht beim Wechseln oder Einstellen der Saiten nicht in die Nähe des Instruments.
• Nach dem Ändern der Zeichenfolgen schneiden Sie die verbleibenden Zeichenfolgenenden ab.
• Die Gitarre wird richtig eingestellt, bevor sie vom Werk ausgeliefert wird. Für die Einstellungen, die vom Eigentümer vorgenommen werden können, befolgen Sie sorgfältig die Anweisungen in der Anleitung für das Verfahren.
• Achten Sie beim Spielen des Instruments auf die Lautstärke. Denken Sie vor allem am späten Abend an die Nachbarn und diejenigen, die in der Nähe sind.
• Gebrochene Gitarrenhälse sind in der Regel die Folge von Unfällen wie Fallenlassen der Gitarre, Umstürzen der Gitarre oder Stößen beim Transport. Wenn die Gitarre nicht in Gebrauch ist, stellen Sie sicher, dass sie auf einem stabilen Ständer steht, wo sie nicht umfallen kann, oder legen Sie sie in ihren Koffer.
• Gehen Sie nicht grob mit dem Instrument um, indem Sie z.B. herumwedeln, Gegenstände auf das Instrument werfen, das Instrument fallen lassen usw. Und wenden Sie keine übermäßige Kraft auf die Schalter oder Bedienelemente usw. an.
• Verwenden Sie zur Reinigung des Instruments ein weiches, trockenes Tuch. Sprühen Sie auch keine Insektizide in der Nähe des Gerätes. Und achten Sie beim Reinigen des Kopfes darauf, die scharfen Saitenenden nicht zu verletzen.
• Schließen Sie das Produkt an eine geerdete Steckdose (220-240Vac/50Hz) an, die durch eine 10-16A-Sicherung geschützt ist.
• Ziehen Sie während eines Gewitters oder wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, den Netzstecker aus der Steckdose. Die Regel lautet: Ziehen Sie den Netzstecker, wenn das Produkt nicht benutzt wird.
• Wenn das Produkt über einen längeren Zeitraum nicht benutzt wird, kann Kondenswasserbildung auftreten. Lassen Sie das Gerät Raumtemperatur erreichen, bevor Sie es einschalten. Verwenden Sie das Produkt niemals an feuchten Orten oder im Freien.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

Das Gerät ist CE geprüft. Daher dürfen KEINE Veränderungen vorgenommen werden. Außerdem verfällt bei Veränderungen am Gerät jeglicher Garantieanspruch!

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°Cliegen.

Tronios BV Registrierungsnummer : DE93980108 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG). (Lithium)Batterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Entnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Max ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

DIE GITARRE LAGERN

• Halten Sie das Instrument nicht in der Nähe eines Feuers oder einer Flamme und stellen Sie es auf eine stabile Oberfläche.
• Lehnen Sie das Gerät nicht in der Nähe von Kindern gegen die Wand etc.
• Längere Lagerung im Hartschalenkoffer kann sich nachteilig auf die Gitarre auswirken. Öffnen Sie die Kiste von Zeit zu Zeit, damit die Luft im Inneren der Kiste zirkulieren kann.
• Wenn das Instrument über einen längeren Zeitraum nicht benutzt werden soll, bewahren Sie es an einem anderen als dem unten aufgeführten Ort auf.

- Orte, die direktem Sonnenlicht ausgesetzt sind.

- Orte, an denen extrem hohe oder niedrige Temperaturen herrschen.

- Orte, die hoher Feuchtigkeit, Staub oder Vibrationen ausgesetzt sind.

- Während der Sommersaison kann die Temperatur im Inneren des Fahrzeugs extrem hoch sein. Lassen Sie das Instrument nicht in einem Auto liegen.

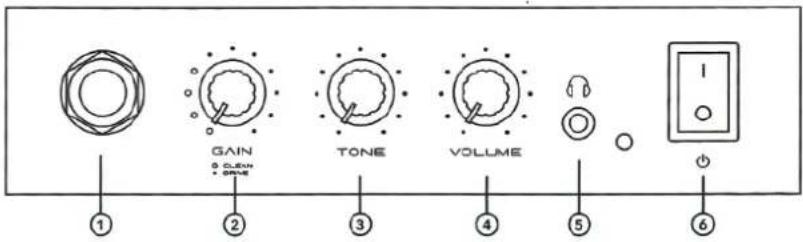

VERSTÄRKER

1. Gitarreneingang – Schließen Sie hier Ihre Gitarre an.
2. Gain – Stellen Sie die Verstärkung des Vorverstärkers ein. Eine hohe Verstärkung sorgt für mehr Verzerrung und Sustain.
3. Tone – Drehen Sie den Regler, um die Klangqualität des Verstärkers einzustellen.
4. Volume – Drehen Sie den Regler, um die Gesamtlautstärke einzustellen.
5. Phones – Zum Anschluss von Stereokopfhörern.
6. Power – Schalten Sie den Verstärker ein/aus.

EINSTELLUNG DER SAITEN

Unter der Saitenhöhe versteht man den Abstand zwischen den Saiten und den Bünden, der sich auf die Spielbarkeit auswirkt. Die Saitenhöhe lässt sich mit Hilfe der Höhenverstellschrauben des Stegs bzw. des Sattels am Steg verändern. Justieren Sie die Saitenhöhe ein, indem Sie die Schrauben links und rechts abwechselnd jeweils schrittweise verstellen. Bei einer zu großen Saitenhöhe leidet die Spielbarkeit, bei einer zu geringen Höhe entstehen Störgeräusche an den Bünden. Justieren Sie die Saitenhöhe so ein, dass zwischen der Saite und dem letzten Bund der folgende Abstand gemessen wird:

Saite	Stimmung	Höhe
1	E	1.9mm
2	B	2.0mm
3	G	2.1mm
4	D	2.2mm
5	A	2.3mm
6	E	2.4mm

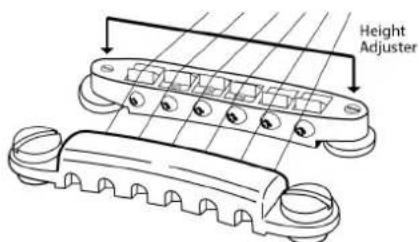

Höheneinstellschraube

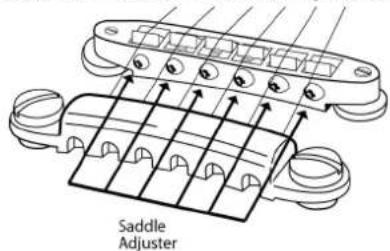

Intonationseinstellschraube (für jede Saite)

Um die Intonation zu überprüfen, vergleiche den harmonischen Ton (12. Bund) mit dem gegriffenen Ton (12. Bund).

- Wenn der gegriffene Ton höher ist als der harmonische Ton, muss der Sattel nach hinten verschoben werden, um die Saite zu verlängern.

- Wenn der gegriffene Ton tiefer ist als der harmonische Ton, muss der Sattel nach vorne verschoben werden, um die Saite zu verkürzen.

EINSTELLEN DES WIRBEL-DREHWIDERSTANDS

Die Stimmwirbel sind mit einem Federmechanismus ausgestattet, der sie automatisch gespannt hält und Spiel beseitigt. Der Wirbel-Drehwiderstand, d.h. die zum Drehen des Wirbels erforderliche Kraft, kann jedoch eingestellt werden. Jeder einzelne Wirbel verfügt über eine Einstellschraube, wie in der Abbildung dargestellt.

Drehen nach rechts erhöht den Drehwiderstand. Die Wirbel sollten so eingestellt werden, dass sie sich nicht lockern, aber dennoch leichtgängig gedreht werden können. Diese Einstellung ist im Normalfall nicht erforderlich, und zu starkes Anziehen kann den Wirbelverschleiß beschleunigen.

AUSWECHSELN VON SAITEN

1. Wickeln Sie die alte Saite am Stimmungsregler oben am Hals auf (es wird empfohlen, jeweils 1 Saite zu wechseln).
2. Schieben Sie die alte Saite durch das Loch im Steg durch den Korpus der Gitarre.
3. Fügen Sie eine neue Schnur durch das entsprechende Loch ein (vergleichen Sie die Dicke der neuen Schnur mit der alten Schnur, um sicherzustellen, dass es die richtige ist).
4. Lassen Sie die Schnur über den Knopf im Steg und entlang des Halses laufen.
5. Führen Sie die Saite durch das Loch im Stimmknopf.
6. Biegen Sie die Saite um den Halter und wickeln Sie die Saite mit Hilfe eines Stimmreglers auf.

CLIP-ON DIGITALER STIMMGERÄT

1. Ein/Aus / Modus

2. Display
   a. Musiknote
   b. Nummer der Saite
   c. Chromatisch / Gitarre / Bass
   d. Messbereich

3. Clip

4. Batteriefach

Einsetzen der Batterie

Drücken Sie auf den Batteriefachdeckel, wie auf der Rückseite des Geräts markiert. Öffnen Sie das Fach und legen Sie eine frische CR2032-Batterie ein, wobei auf die Polarität zu achten ist. Die Lebensdauer der Batterie hängt von den Einsatzbedingungen ab.

Hinweis: Wenn das Gerät nicht wie in diesem Handbuch beschrieben funktioniert und Sie das Problem nicht durch Aus- und Wiedereinschalten des Geräts lösen können, entfernen Sie die Batterie und setzen Sie sie wieder ein, um das Problem möglicherweise zu lösen.

Betrieb

1. Befestigen Sie das Gerät mit dem Clip an Ihrem Instrument.
2. Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät einzuschalten.
3. Wählen Sie die Stimmung. Drücken Sie den Knopf wiederholt, um "Chromatisch", "Gitarre" oder "Bass" als Stimmung zu wählen.
4. Wenn Sie "Chromatisch" wählen, zeigt das Display den Namen der Musiknote an.
5. Wenn Sie "Gitarre" oder "Bass" wählen, zeigt das Display die Saitennummer und den Namen der Musiknote an.
6. Spielen Sie eine einzelne Musiknote auf Ihrem Instrument, wird der Musiknote oder die Saitennummer angezeigt. Die Hintergrundbeleuchtung ändert sich und der Messbereich wird angezeigt.
7. Wenn die Hintergrundbeleuchtung grün wird und der Messbereich zentriert ist, ist die Musiknote richtig gestimmt.
8. Wenn die Hintergrundbeleuchtung blau wird und die Anzeige nach links zeigt, ist die Stimmung zu tief.
9. Wenn die Hintergrundbeleuchtung blau wird und die Anzeige nach rechts zeigt, ist die Stimmung zu hoch.
10. Wenn das Gerät nach dem Einschalten 3 Minuten lang kein Signal erkennt, schaltet es sich automatisch ab.
