BEDIENUNGSANLEITUNG Alinea 90 Klarstein

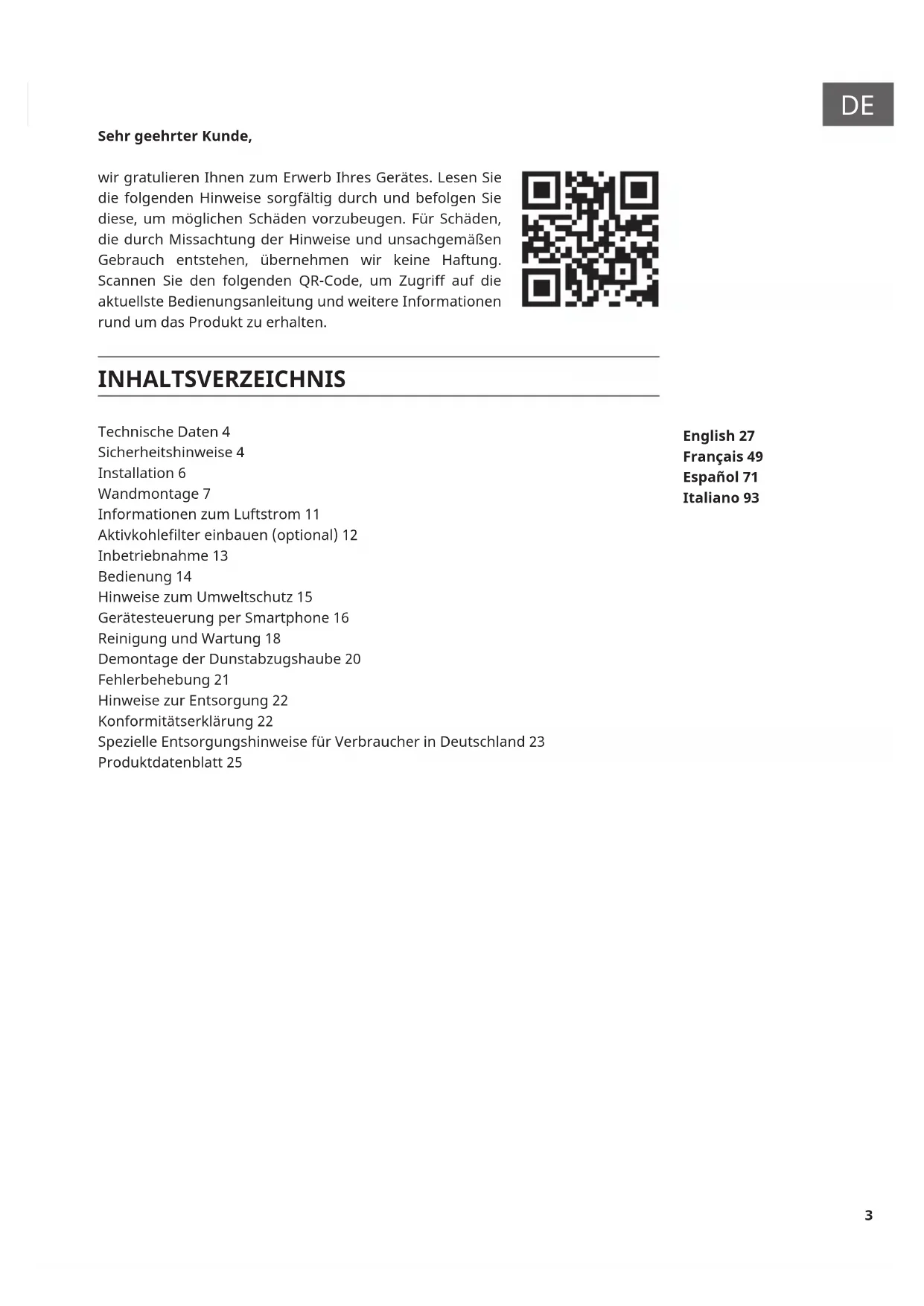

Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. INHALTSVERZEICHNIS Technische Daten 4 Sicherheitshinweise 4 Installation 6 Wandmontage 7 Informationen zum Luftstrom 11 Aktivkohlelter einbauen (optional) 12 Inbetriebnahme 13 Bedienung 14 Hinweise zum Umweltschutz 15 Gerätesteuerung per Smartphone 16 Reinigung und Wartung 18 Demontage der Dunstabzugshaube 20 Fehlerbehebung 21 Hinweise zur Entsorgung 22 Konformitätserklärung 22 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 23 Produktdatenblatt 25 English 27 Français 49 Español 71 Italiano 93 Nederlands4

WiFi-Frequenz 2,4 GHz WiFi-Sendeleistung (max.) < 20 dBm Stromversorgung 220-240 V ~ 50/60 Hz Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer 10030727 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere Webseite: www.klarstein.de SICHERHEITSHINWEISE

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.

• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt entsprechen.

• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation entstehen, übernehmen wir keine Haftung.

• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.

• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für den Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.

• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer ezient arbeitet.

• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.

• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.

• Verwenden Sie unter der Abzugshaube kein offenes Feuer.

• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder einen Fachbetrieb.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt werden.

• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden sein.5

• Flambieren Sie nicht unter der Abzugshaube.

• Achtung: Die Geräteober äche kann während des Betriebs heiß werden. Wichtige Hinweise zur Installation

• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für Geräte, die nur die Luft in den Raum zurückführen).

• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen. Wichtige Hinweise zum Abluftbetrieb WARNUNG Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird. Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.

• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft- / Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung nennen. Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich. Wichtige Hinweis zur Demontage des Geräts

• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.

• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.6

INSTALLATION Wichtige Informationen vor der Installation des Geräts

• Reinigen Sie die Umgebung vor und nach der Installation gründlich, damit bei der Inbetriebnahme kein Staub oder Bauschutt angesaugt werden kann.

• Stellen Sie das Gerät ausschließlich an einem geeigneten Ort auf.

• Prüfen Sie die Wand auf deren Tragfähigkeit.

• Prüfen Sie die Verlegung von elektrischen und sonstigen Leitungen an und in der Wand oder Decke, damit diese nicht angebohrt werden.

• Überprüfen Sie den Zustand und die Tragfähigkeit der elektrischen Leitungen.

• Die Installation des Gerätes durch eine Fachkraft wird empfohlen.

• Die Abzugshaube sollte in einer Höhe von 65-75 cm über dem Kochfeld angebracht werden. Halten Sie beim Einbau den Mindestabstand zwischen Kochfeld und Dunstabzugshaube genau ein und befolgen Sie die Beschreibung der Arbeitsschritte im Abschnitt „Wandmontage“ und alle weiteren Hinweise. Installation mit Abluftöffnung nach Außen

• Bei der Ausführung mit Abluft ins Freie werden die Dämpfe über einen am Anschlussring befestigten Abluftschlauch abgesaugt.

• Der Durchmesser des Abluftschlauches muss dem Durchmesser des Anschlussringes entsprechen.

• Der Abluftschlauch darf nicht zusammen mit Gasleitungen, Warmluftleitungen usw. durch einen Schacht geführt werden.

• Führen Sie den Abluftschlauch möglichst gerade von der Haube weg. Die maximal zulässige Biegung nach außen beträgt 120°.

• Falls eine Rauchrückschlagklappe verwendet wird oder geplant ist, ist zu prüfen, ob diese nach der Montage des Abluftschlauches frei öffnen und schließen kann.

• Die Dunstabzugshaube kann mit einer (oben) oder zwei (oben und hinten) Abzugsöffnungen ausgestattet sein. In der Regel wird die Dunstabzugshaube zunächst für die Nutzung der oberen Dunstabzugsöffnung als Dunstabzugshaube ausgerüstet.

• Die nicht benötigten Öffnungen sind mit einer Kunststoffabdeckung versehen. Diese Kunststoffabdeckung kann durch Drehen gegen den Uhrzeigersinn leicht abgenommen und optional an einer anderen, nicht benötigten Öffnung angebracht werden. Verwendung der Dunstabzugshaube als Ablufthaube (mit Abluft ins Freie):

• Wenn die Dunstabzugshaube werkseitig mit einem Kohlelter ausgestattet ist, muss dieser für den Abluftbetrieb entfernt werden. Der Einsatz ist nur sinnvoll, wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb betreiben.7

Umrüstung der Dunstabzugshaube in eine Umlufthaube:

• Wenn Sie die Dunstabzugshaube als Umlufthaube nutzen möchten, müssen Sie den/die Aktivkohlelter vor der Nutzung der Haube am Lüftermotor montieren. Falls nicht im Lieferumfang enthalten, müssen Sie den/die Aktivkohlelter über den Lieferanten Ihrer Dunstabzugshaube beziehen. WANDMONTAGE Stromanschluss

• Schließen Sie das Gerät erst dann an das Stromnetz an, wenn es ordnungsgemäß installiert wurde.

• Installieren Sie das Gerät niemals, wenn die Angaben auf dem Typenschild (V) nicht mit Ihrer Netzspannung übereinstimmen.Das Typenschild bendet sich im Inneren des Geräts, hinter dem Fettlter.

• Wenn die Dunstabzugshaube mit einem Normstecker ausgestattet ist, schließen Sie diesen an eine leicht zugängliche Normsteckdose an.

• Ist das Gerät nicht mit einem Anschlussstecker ausgestattet, muss ein zweipoliger, normgerechter Schalter mit einem Kontaktabstand von 3 mm von einer autorisierten Fachkraft an einer leicht zugänglichen Stelle installiert werden.

• Wenn die Dunstabzugshaube an das Stromnetz angeschlossen ist, leuchten alle Kontrollleuchten kurz auf und die Dunstabzugshaube schaltet in den Standby-Modus (begleitet von einem Signalton). Installation mit Abluft (Abzug außen): Hinweis: Wenn Sie die Schrauben oder die Befestigungsvorrichtung nicht gemäß dieser Anleitung anbringen, kann dies zu elektrischen Gefahren führen. Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht, darf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10-5 Bar).8

Montage der Dunstabzugshaube

• Bohren Sie 3 x 8 mm Löcher für die Wandhalterung.

• Befestigen Sie die Halterung mit Dübeln und Schrauben an der Wand und ziehen Sie diese fest.

• Heben Sie die Dunstabzugshaube an und hängen Sie diese an der Wandhalterung auf. Wandlöcher Schraube (4 x 30 mm) Dübel Wandhalterung9

• Entfernen Sie den Metallfettlter und markieren Sie die Montagelöcher an der Rückseite der Dunstabzugshaube an der Wand.

• Nehmen Sie die Dunstabzugshaube wieder herunter. Bohren Sie vier Löcher mit einem Durchmesser von 8 mm an den markierten Stellen. Stecken Sie die Dübel in die Löcher.

• Hängen Sie die Dunstabzugshaube an der Wandhalterung auf und befestigen Sie diese mit den Schrauben von der Innenseite der Haube aus an den Dübeln.

• Befestigen Sie den Abluftschlauch am Auslass.

• Schieben Sie den oberen Teil des Schachts in den unteren Teil hinein. Achten Sie dabei auf die Position der Belüftungsöffnungen je nach Verwendung für Abluft oder Umluft (siehe Abbildung).

• Befestigen Sie die Schachthalterung am unteren/äußeren Teil des Schachts. Dübel 2 Schrauben (4 x 30 mm) Oberer/innerer Teil des Schachts SchachthalterungSchachthalterung Unterer/äußerer Teil des Schachts10

• Setzen Sie den Schacht auf das Gehäuse der Dunstabzugshaube.

• Markieren Sie die Montagelöcher an der Wand und und bohren Sie an den Markierungen die Löcher vor.

• Befestigen Sie die untere Schachthalterung mit 2 Dübeln und Schrauben (4mm x 30 mm) an der Wand.

• Ziehen Sie den oberen/inneren Teil des Schachts auf die gewünschte Höhe nach oben. Markieren Sie die Montagelöcher für die obere Schachthalterung an der Wand und bohren Sie die Löcher an den markierten Stellen vor.

• Befestigen Sie die obere Schachthalterung mit 2 Dübeln und 2 Schrauben (4 x 30 mm) in den vorgebohrten Löchern an der Wand.

• Befestigen Sie den oberen/inneren Teil des Schachts mit 2 Schrauben (4 x 8 mm) an der Halterung. Dübel Schachthalterung Schraube (4 mm x 8 mm) Schraube (4 mm x 30 mm)11

Hinweis: Die Abbildungen dienen nur als Referenz. Das von Ihnen erworbene Produkt und die örtlichen Gegebenheiten können von diesen abweichen.

Abluft ins Freie Abluft über Luftschacht/Kamin Neigungswinkel der Abluftleitung

• Die Abluftleitung sollte so kurz und gerade wie möglich sein.

• Um übermäßige Geräusche oder eine verringerte Absaugleistung zu vermeiden, sollte der Durchmesser der Abluftleitung nicht kleiner als 150 mm sein.

• Verwenden oder formen Sie nur Bögen mit großem Radius, kleine Radien verringern die Absaugleistung der Dunstabzugshaube.

• Verwenden Sie für die Abluftleitung nur glatte Rohrleitungen oder exible Schläuche aus nicht brennbarem Material.

• Bei horizontaler Verlegung der Abluftleitung ist ein Mindestgefälle von 1 cm pro Meter oder ein Neigungswinkel von 2° einzuhalten (Abbildung 3), da andernfalls Kondenswasser in den Dunstabzugsmotor gelangen kann.

• Wird die Abluft in einen Abluftkanal geleitet, muss das Ende des Anschlussstücks in Strömungsrichtung ausgerichtet sein.

• Wird die Abluftleitung durch kühle Räume, Dachböden etc. geführt, kann es zu einem großen Temperaturgefälle innerhalb der einzelnen Leitungsteile kommen, was zu Schwitzwasserbildung oder Kondenswasser führt. Dies macht eine Isolierung der Abluftleitung notwendig. In manchen Fällen muss zusätzlich zu einer ausreichenden Dämmung eine Schwitzwassersperre eingebaut werden.

• Der Hersteller haftet nicht für Fehler, die durch Nichtbeachtung der obigen Hinweise und Vorschriften entstehen. Verwendung als Umlufthaube Dieses Gerät ist werkseitig für den Umluftbetrieb vorbereitet worden. Prüfen Sie dazu im Inneren der Dunstabzugshaube, dass die Aktivkohlelter rechts und links der Motoreinheit angebracht wurden.12

AKTIVKOHLEFILTER EINBAUEN (OPTIONAL) Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer 10030727 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere Webseite: www.klarstein.de

• Entfernen Sie den Metall-Fettlter.

• Der Kohlelter ist in zwei Teilen rechts und links vom Motor montiert. Prüfen Sie, ob die Zähne mit der Drehrichtung der jeweiligen Seite übereinstimmen.

• Drehen Sie den Aktivkohlelter auf das Motorgehäuse (in der Regel im Uhrzeigersinn). Hinweis: Die Abbildungen dienen nur als Referenz. Das tatsächliche Produkt kann von diesen abweichen.13

INBETRIEBNAHME Vor der ersten Verwendung

• Stellen Sie sicher, dass die Dunstabzugshaube durch den Transport nicht beschädigt wurde.

• Installation und Anschluss an die Stromversorgung muss durch hierfür qualizierte Personen, gemäß der Bedienungsanleitung und unter Beachtung der lokalen Anforderungen, erfolgen. Hinweise zur Verwendung

• Das Gerät darf ausschließlich mit eingesetztem Fettlter verwendet werden. Andernfalls könnte sich Fett im Gerät ablagern.

• Verwenden Sie keine offenen Flammen unter der Dunstabzugshaube. Durch hohe Flammen könnte die Dunstabzugshaube beschädigt werden oder es könnte ein Brand der Fettablagerungen in der Dunstabzugshaube verursacht werden.

• Stellen Sie bei der Verwendung eines Gasherds sicher, dass dieser nicht ohne Kochgeschirr verwendet wird. Durch offene Flammen könnten Teile des Geräts durch die aufsteigende Hitze beschädigt werden.

• Aufgrund des Brandrisikos muss beim Frittieren und Kochen mit Öl sichergestellt werden, dass eine dauerhafte Überwachung der Zubereitung gewährleistet ist. Hinweis: Das Selbstentzündungsrisiko steigt, je öfter Öle oder Fette wiederverwendet werden. Abluftmodus Die abgesaugte Luft wird über das Abluftrohr ins Freie abgeleitet. Hierfür muss in Ihrem Haus ein Abluftschacht oder eine Abluftleitung ins Freie vorhanden sein. Bei Betrieb der Dunstabzugshaube im Abluftbetrieb und gleichzeitigem Betrieb von schornsteinabhängigen Feuerungsanlagen (z.B. Kohleofen) muss eine ausreichende Frischluftzufuhr im Aufstellraum der Dunstabzugshaube gewährleistet sein. Wenden Sie sich in jedem Fall an Ihren zuständigen Schornsteinfeger-Fachbetrieb. Wenn keine fest installierte Abluftleitung oder kein separater Abluftschacht vorhanden ist, müssen Sie die Dunstabzugshaube auf Umluftbetrieb umstellen (siehe Kapitel „Installation“). Umluftbetrieb Die abgesaugte Luft wird durch einen Kohlelter (auch Aktivkohlelter genannt) geltert und im Raum umgewälzt. Der Kohlelter hält die beim Kochen entstehenden Gerüche zurück und die gelterte Luft wird durch seitliche oder obere Luftöffnungen in die Küche zurückgeführt.14

Wenn die Dunstabzugshaube im Umluftbetrieb verwendet wird, kann gleichzeitig ein raumluftabhängiges Feuer betrieben werden. Es wird empfohlen, das Gerät einige Minuten vor Beginn des Kochvorgangs einzuschalten. Um die Leistung der Dunstabzugshaube zu verbessern, sollten Sie den Dampfsammler (sofern vorhanden) herausziehen. Stellen Sie die Leistungsstufe entsprechend der abzusaugenden Dampf- und Geruchsmenge ein. Lassen Sie die Dunstabzugshaube nach dem Kochen noch ca. 5 bis 10 Minuten laufen. Dadurch wird die Küchenluft von Restdämpfen und Gerüchen befreit. BEDIENUNG Bedienfeld Tastenfunktionen Ein/Aus-Taste Licht-Taste

• Drücken Sie kurz diese Taste, um das Licht ein- oder auszuschalten

• Farbtemperatur (Kelvin) einstellen: Halten Sie diese Taste im Betriebsmodus/Standbymodus lange gedrückt, um den Kelvinwert anzupassen. Im Kelvinanpassungsmodus blinkt die Lichttaste auf. Drücken Sie kurz auf „1“, um den Kelvinwert anzupassen (Kelvinwert von 280 K bis 6500 K). Insgesamt gibt es 6 Anpassungsstufen.

• Durch kurzes Drücken der WLAN-Taste kann die Helligkeit angepasst werden. Es gibt insgesamt 3 Helligkeitseinstellungen: 100 %, 75 % oder 50 %, die durch mehrfaches Drücken der WLAN-Taste zirkulär durchlaufen werden. Stufe 1 - niedrige Geschwindigkeit Stufe 2 - mittlere Geschwindigkeit Stufe 3 - hohe Geschwindigkeit15

• Nach 5 Minuten wechselt die Geschwindigkeit automatisch auf Stufe 3. Automatisches Ausschalten

• Drücken Sie diese Taste kurz, um das Gerät nach 5 Minuten automatisch auszuschalten. Halten Sie die Taste lange gedrückt, um das automatische Ausschalten zu deaktivieren. WLAN-Taste

• Halten Sie im Standbymodus, zum Aktivieren der WLAN-Funktion, die WLAN-Taste lange gedrückt. Das WLAN-Symbol beginnt zu blinken. Stellen Sie die Verbindung zum WLAN-Netzwerk her (siehe Abschnitt „Gerätesteuerung per Smartphone“). Sobald die Verbindung erfolgreich hergestellt wurde, leuchtet das WLAN-Symbol permanent auf. Wenn innerhalb von 3 Minuten keine WLAN-Verbindung hergestellt wird, hört das WLAN-Symbol auf zu blinken und das Gerät wechselt automatisch in den Standbymodus.

HINWEISE ZUM UMWELTSCHUTZ

• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube ezient und mit einem geringen Betriebsgeräusch arbeiten kann.

• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.

• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteilt hat, muss die Dunstabzugshaube länger betrieben werden.

• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.

• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.

• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus, um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.

• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser zu reduzieren.16

Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz bequem über die dazugehörige Klarstein-App bedienen. Die App ermöglicht es Ihnen, nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem Zugang zu Rezepten und weiterführenden Informationen. Gehen Sie folgendermaßen vor, um Ihr Smartphone mit Ihrem Klarstein-Gerät zu verbinden:

1. Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrem Smartphone

den QR-Code scannen (siehe unten) oder laden Sie diese direkt aus dem App Store oder bei Google Play herunter.

2. Versichern Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk

verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.

3. Öffnen Sie die Klarstein-App.

4. Melden Sie sich mit Ihrem Konto an. Wenn Sie noch keinen Account haben,

registrieren Sie sich in der Klarstein-App.

5. Folgen Sie den Anweisungen der App.

App-Download Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und speichern Sie die App auf Ihrem Smartphone. Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur Herstellung der Verbindung mit Ihrem Gerät liefert Ihnen die App, sobald Sie sie das erste Mal öffnen. iOS Android17

Fehlerbehebung bei Verbindungsproblemen Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie Folgendes:

1. Das Gerät ist nicht eingesteckt. Stellen Sie sicher, dass Ihr Gerät an eine

Steckdose angeschlossen ist.

2. Das Gerät bendet sich nicht im Kopplungsmodus. Stellen Sie sicher, dass die

WiFi-Anzeige (LED) auf dem Bedienfeld des Smart-Geräts blinkt, wie in der Anweisung „WiFi-Einstellungen zurücksetzen“ Ihres Smart-Geräts beschrieben (Anweisungen nden Sie in der Regel unter Geräteanschluss).

3. Der WiFi-Zugangspunkt arbeitet nicht auf 2,4 GHz. Vergewissern Sie sich, dass

Ihr Zugangspunkt auf dem 2,4-GHz-Band arbeitet und Sie eine eigene SSID auf dem 2,4-GHz-Band haben. Wenn Sie sich über das Betriebsband Ihres Access Points unsicher sind, wenden Sie sich bitte an Ihren Internet-Provider. Wichtig: Bitte beachten Sie, dass, wenn Ihr WiFi-Router über ein Dualband verfügt - also sowohl im 2,4-GHz- als auch im 5-GHz-Band arbeitet - Sie die SSIDs für jedes Band trennen und die 2,4-GHz-SSID für die Verbindung verwenden müssen.

4. Überprüfen Sie die Firewall-Einstellungen Ihres WiFi-Netzwerks. Die Firewall-

Einstellung Ihres WiFi-Netzwerks erlaubt der Klarstein-App möglicherweise nicht, die WiFi-Einstellungen auf Ihrem Smart-Gerät zu kongurieren. Bitte stellen Sie sicher, dass Sie kein öffentliches WiFi-Netzwerk nutzen, z. B. Flughäfen, Wohnheime, Firmen, etc.

5. Unterschiedliche Anmeldedaten im Smartphone und in der App. Stellen Sie

sicher, dass die in der Klarstein-App eingegebenen WiFi-Anmeldedaten mit denen übereinstimmen, mit denen Ihr Smartphone verbunden ist. Wenn Sie die oben genannten Punkte befolgt haben und Ihr Smartphone sich immer noch nicht mit der App verbinden kann, wenden Sie sich bitte per E-Mail an uns, um Unterstützung zu erhalten: [e-mail]18

REINIGUNG UND WARTUNG

VORSICHT Stromschlaggefahr! Verwenden Sie zur Reinigung keinen Dampfreiniger.

• Vergewissern Sie sich, dass das Gerät ausgeschaltet ist.

• Ziehen Sie vor der Reinigung des Geräts den Netzstecker.

• Lassen Sie das Gerät und dessen Komponenten immer abkühlen, bevor Sie diese reinigen.

• Verwenden Sie zur Reinigung keine Tücher, Chemikalien oder Alkohol, da diese die Ober äche beschädigen können. Elektrische/elektronische Teile dürfen nicht gereinigt werden.

• Verwenden Sie keine scharfen oder ätzenden Reinigungsmittel. Verwenden Sie keine scheuernden Reinigungsmittel oder alkalische Spülmittel (pH-Wert über 7).

• Wartung und Inspektion sollten regelmäßig durchgeführt werden. Bei sichtbaren Schäden, starkem Geruch oder übermäßiger Überhitzung von Bauteilen benutzen Sie das Gerät nicht mehr.

• Reinigen Sie das Gerät gemäß den Anweisungen. Bei Nichtbeachtung besteht Brandgefahr. Edelstahlober ächen Reinigen Sie die Edelstahlober äche wöchentlich. Verwenden Sie zur Reinigung ein weiches Tuch und lauwarmes Wasser und verwenden Sie ein für Edelstahl geeignetes Reinigungsmittel. Achten Sie darauf, dass Sie entlang der Maserung des Edelstahls wischen, um unschöne Kratzer zu vermeiden. Bedienfeldober äche Reinigen Sie die die Bedienfeldober äche wöchentlich. Verwenden Sie zur Reinigung ein weiches Tuch und lauwarmes Wasser. Achten Sie darauf, dass das Tuch vor der Reinigung sauber und nicht zu nass ist. Wischen Sie überschüssige Feuchtigkeit mit einem trockenen, weichen Tuch weg. Monatliche Reinigung der Fett lter Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der Filter sammelt Fett, Rauch und Staub und beein usst somit die E zienz der Dunstabzugshaube. Wenn der Filter nicht gereinigt wird, sammeln sich dort Fettreste.19

So reinigen Sie die Fettlter:

• Entfernen Sie den Fettlter.

• Führen Sie einen der folgenden Schritte aus, um den Filter zu reinigen:

• Manuelle Reinigung (max. 30 °C): Weichen Sie den Filter etwa 3 Minuten lang in Wasser mit einem milden, nicht ätzenden fettlösenden Reinigungsmittel ein.

• Reinigung in der Spülmaschine (max. 30 °C): Legen Sie den Filter in den Geschirrspüler und lassen Sie ein Programm mit einem milden, nicht ätzenden, fettlösenden Reinigungsmittel laufen. Hinweis: Es ist ratsam, keine Klarspüler zu verwenden. Die Reinigung des Filters sollte getrennt von Geschirr und Küchenutensilien erfolgen. Bürsten Sie den Filter vorsichtig mit einer weichen Bürste ab. Wenden Sie nicht zu viel Druck an, damit der Filter nicht beschädigt wird. Der Filter kann grau ausbleichen. Dies ist normal und wird nicht von der Garantie abgedeckt. Aktivkohlelter austauschen Wechseln Sie alle 3 bis 6 Monate den Aktivkohlelter aus (siehe Abschnitt: „Aktivkohlelter einbauen (optional)“). Lampe austauschen

• Die Lampe darf nur von einer qualizierten Elektrofachkraft ausgetauscht werden.

• Trennen Sie vor dem Öffnen des Geräts alle Stromanschlüsse.

• Es besteht Verbrennungsgefahr! Lassen Sie die Lampe immer abkühlen, bevor Sie sie auswechseln.

• Verwenden Sie immer Handschuhe oder ein Tuch, um direkten Kontakt mit Ihren Händen zu vermeiden. Direkter Kontakt kann die Lebensdauer der Lampe verkürzen.

• Ersetzen Sie die Lampe durch eine Lampe des gleichen Typs und mit derselben Amperezahl.20

Hinweis: Denken Sie daran, nach dem Einsetzen der neuen Lampe alles wieder zu befestigen und alle Schrauben in derselben Position zu xieren.

DEMONTAGE DER DUNSTABZUGSHAUBE

1. Vergewissern Sie sich, dass der Ein/Aus-Schalter in der Stellung „0“ steht.

2. Ziehen Sie den Netzstecker aus der Wandsteckdose.

3. Nehmen Sie die Dunstabzugshaube von der Wand oder dem Schrank ab.

4. Nehmen Sie die Filter heraus. Entsorgen Sie die Filter bei einer Sammelstelle

für das Recycling von Elektro- und Elektronik-Altgeräten.

5. Entfernen Sie den Motor. Entsorgen Sie den Motor bei einer Sammelstelle für

das Recycling von Elektro- und Elektronik-Altgeräten.

6. Entsorgen Sie den Rest der Dunstabzugshaube bei Ihrer örtlichen

• Reparaturen an der Elektrik dürfen nur von einer qualizierten Elektrofachkraft durchgeführt werden, wobei die örtlichen Vorschriften zu beachten sind. Wenden Sie sich im Zweifelsfall an den Hersteller, Kundendienst oder einen autorisierten Fachbetrieb.

• Trennen Sie alle Stromanschlüsse, bevor Sie das Gerät öffnen. Fehler Mögliche Ursache Lösung Das Licht ist an, aber der Motor läuft nicht. Die Lüftung ist blockiert. Schalten Sie das Gerät aus und lassen Sie es durch qualizierte Fachkräfte reparieren. Der Motor ist beschädigt. Das Licht ist aus und der Motor läuft nicht. Das Lampe ist kaputt. Ersetzen Sie die Lampe. Der Stecker ist lose. Stecken Sie den Stecker fest in die Steckdose. Das Gehäuse vibriert. Das Rotorblatt des Lüfters ist beschädigt. Schalten Sie das Gerät aus und lassen Sie es durch qualizierte Fachkräfte reparieren. Der Motor sitzt nicht fest. Das Gerät wurde nicht richtig an der Halterung aufgehängt. Nehmen Sie die Dunstabzugshaube ab und vergewissern Sie sich, dass sich die Halterung an der richtigen Position bendet. Die Luft wird nicht richtig abgesaugt. Der Abstand zwischen Herd und Abzugshaube ist zu groß. Verringern Sie den Abstand auf 65-75 cm.22

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp Alinea Smart der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.berlin/1004117123

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elek- tronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Müll- tonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauäche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer

ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung

größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.24

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen ezient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.25

PRODUKTDATENBLATT Angaben nach Verordnung (EU) Nr. 65/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20 14+A12:2015 Artikelnummer 10041171, 10041172, 10041173, 10041174 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch AEC hood 11,6 kWh/Jahr Energieezienzklasse A++ Fluiddynamische Ezienz FDE hood 32,8 Klasse für die uiddynamische Ezienz

Klasse für den Fettabscheidegrad D Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe 316,0 / 505,9 m³/h Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe 577,8 m³/h A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb 52 / 63 dB A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe 65 dB Leistungsaufnahme im Aus- Zustand

0,41 W Leistungsaufnahme im Bereitschaftszustand

Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland27
