Produkttyp Programmierbarer RGB-Controller für LED-Streifen
Marke Tru Components
Modell MS35 (MS-35)
Bestellnummer 1564992
Stromversorgung 12 bis 24 V DC, bis zu 15 A (je nach LED-Streifen)
Leerlaufstrom Typ. 25 mA
Strom pro Farbkanal Max. 5 A
Empfohlener Kabelquerschnitt (LED-Streifen) Min. 1 mm²; >1 m: min. 1,5 mm²
Maximale Kabellänge (LED-Streifen) 2 m
Empfohlener Kabelquerschnitt (Stromversorgung) Min. 2×1 mm²; >1 m: min. 2×1,5 mm²
Maximale Kabellänge (Stromversorgung) 5 m
Betriebstemperatur 0 °C bis +65 °C
Maximale Umgebungsfeuchtigkeit 60% RF, nicht kondensierend
Schutzart IP20 (nur für trockene Innenräume)
Hauptfunktionen Programmierung über PC-Software (Windows XP/7/8/10), Programmauswahl über Jumper J1-J4, IR-Fernbedienung (nicht im Lieferumfang), externe Tasten, Geschwindigkeitsregler S-POT
Voreingestellte Lichtprogramme Farbwechsel (standard, langsam, konstant), Gewitter, Kaminfeuer, Sonnenaufgang/-untergang, farbige Blitze, 2 Benutzerprogramme
Steuerungsmodi Externes Tastenfeld (5 Tasten), kompatible IR-Fernbedienung (Code Philips VCR 0081 oder 20081), PC-Software über USB-Adapter (Conrad Nr. 197339)
Kompatibilität LED-Streifen RGB-LED-Streifen mit gemeinsamer Anode, 12-24 V DC
Mitgelieferte Software CD mit Programmier-Software, erfordert Microsoft .NET Framework
Wartung und Reinigung Vor Reinigung vom Netz trennen; trockenes Tuch verwenden; Feuchtigkeit und Lösungsmittel vermeiden
Sicherheit Nicht Wasser, übermäßiger Hitze oder Stößen aussetzen; nur für Innenräume; empfohlene Kabelquerschnitte einhalten; Klasse-A-Gerät (kann Funkstörungen verursachen)
Ersatzteile und Reparierbarkeit Ersatzteile werden vom Hersteller nicht bereitgestellt; Reparaturen nur durch qualifiziertes Personal
Allgemeine Informationen Anleitung verfügbar in FR, DE, EN, NL; Update auf www.conrad.com/downloads

Häufig gestellte Fragen - MS35 Tru Components

Welche Arten von LED-Streifen kann ich mit dem MS35-Controller verwenden?
Der Controller ist für RGB-LED-Streifen mit gemeinsamer Anode ausgelegt, die mit 12-24 V DC betrieben werden. Schließen Sie keine anderen LED-Streifentypen an.
Wie wird der MS35-Controller mit Strom versorgt?
Verwenden Sie ein externes Netzteil 12-24 V DC mit bis zu 15 A (der Strom der drei Farbkanäle addiert sich). Beachten Sie die empfohlenen Kabelquerschnitte (min. 2×1 mm²).
Kann ich eine Universalfernbedienung mit diesem Controller verwenden?
Ja, der Controller ist mit IR-Fernbedienungen kompatibel, die den Code Philips VCR 0081 oder 20081 verwenden. Empfohlene Modelle sind OneForAll URC 2981 und URC 3920. Die Fernbedienung ist nicht im Lieferumfang enthalten.
Wie programmiere ich meine eigenen Lichtsequenzen?
Installieren Sie die mitgelieferte Software von CD (Windows XP/7/8/10) und verbinden Sie den Controller über den USB-Adapter (Conrad Nr. 197339) mit dem Computer. Wählen Sie 'User-Sequence 1' oder 'User-Sequence 2' und stellen Sie Farben, Dauern und Überblendungen ein.
Was tun, wenn der Controller nicht mehr reagiert?
Überprüfen Sie zuerst die Stromversorgung. Entfernen und setzen Sie dann den Jumper J4 zurück (oder setzen Sie durch Unterbrechung der Stromversorgung zurück). Wenn das Problem weiterhin besteht, lesen Sie die vollständige Anleitung oder wenden Sie sich an den technischen Support.
Wie wähle ich ein Lichtprogramm ohne Software und Fernbedienung aus?
Verwenden Sie die Jumper J1 bis J4 auf der Platine, um ein voreingestelltes Programm auszuwählen (siehe Tabelle in Kapitel 7 der Anleitung). Sie können die Geschwindigkeit auch mit dem Potentiometer S-POT einstellen.
Kann der Controller im Freien verwendet werden?
Nein, die Schutzart ist IP20, was bedeutet, dass er nur für trockene Innenräume geeignet ist. Er darf nicht Wasser oder Feuchtigkeit ausgesetzt werden.
Welches Zubehör wird für die PC-Programmierung benötigt?
Sie benötigen den USB-Programmieradapter (Conrad Nr. 197339) und die mitgelieferte Software auf CD. Stellen Sie sicher, dass Microsoft .NET Framework auf Ihrem PC installiert ist.
Wie schließe ich ein externes Tastenfeld an?
Schließen Sie bis zu 5 Tasten an die Klemme 'Keys' an (Pins PRG, SPEED, DIMM, UP, DOWN und GND). Die Funktionen sind in Kapitel 8 der Anleitung beschrieben.

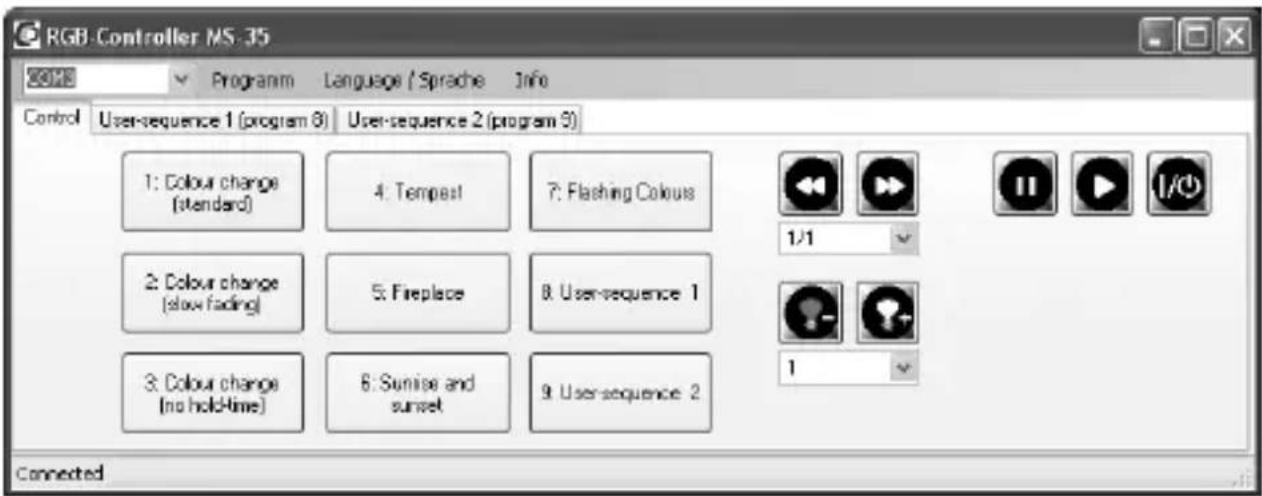

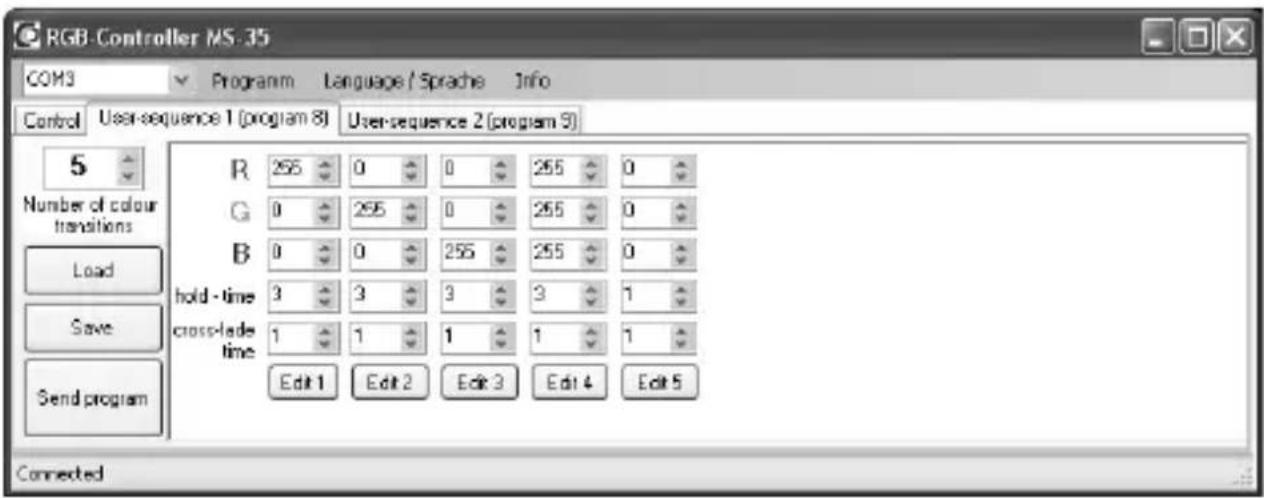

Was bedeutet die Anzeige 'connected' in der Software?
Wenn die Software unten im Fenster 'connected' anzeigt, ist die Kommunikation zwischen Computer und Controller hergestellt. Die LED-Streifen blinken kurz (rot, grün, blau), um die Verbindung zu bestätigen.

Benutzerfragen zu MS35 Tru Components

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Controller kostenlos im PDF-Format! Finden Sie Ihr Handbuch MS35 - Tru Components und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MS35 von der Marke Tru Components.

BEDIENUNGSANLEITUNG MS35 Tru Components

Bedienungsanleitung RGB-LED-Steuergerät „MS-35“ Best.-Nr. 1564992 Seite 2 - 20

  1. Einführung....3
  2. Symbol-Erklärung....3
  3. Bestimmungsgemäße Verwendung ....4
  4. Lieferumfang ....4
  5. Sicherheitshinweise....5
  6. Anschlussdiagramm....7
  7. Startprogramm wählen 8
  8. Tastenfeld 10
    a) Anschluss eines Tastenfelds 10
    b) Bedienung mit Tastenfeld....11
  9. IR-Fernbedienung ....12
  10. Anschluss und Inbetriebnahme 14
  11. Treiber-/Software-Installation ....15
  12. Anschluss an den Computer .... 16
  13. Bedienung der Software....17
  14. Entsorgung....20
  15. Technische Daten....20

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Tru Components MS35 - Einführung - 1

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de/kontakt

Österreich:

____ www.conrad.at www.business.conrad.at

Schweiz:

www.conrad.ch www.biz-conrad.ch

2. Symbol-Erklärung

Tru Components MS35 - Symbol-Erklärung - 1

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Tru Components MS35 - Symbol-Erklärung - 2

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

3. Bestimmungsgemäße Verwendung

Das Produkt dient als als programmierbares Steuergerät für dazu geeignete RGB-LED-Leuchtstreifen

Mittels einer PC-Software können bestimmte Lichtprogramme (Farb- und Helligkeitsabläufe) erstellt werden. Diese können über einen USB-Programmieradapter (Conrad Best.-Nr. 197339) vom PC an das Steuergerät übertragen werden.

Anschließend führt das Steuergerät diese Farb- und Helligkeitsabläufe eigenständig durch.

Die Auswahl der Lichtprogramme bzw. deren Steuerung kann auch über eine IR-Fernbedienung oder über externe Bedientasten geschehen.

Die Stromversorgung des Steuergeräts und der angeschlossenen Leuchtstreifen erfolgt über eine Gleichspannung von 12 - 24 V/DC.

Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

  • Steuergerät
    • CD mit Software
    • Bedienungsanleitung

Tru Components MS35 - Lieferumfang - 1

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

Tru Components MS35 - Aktuelle Bedienungsanleitungen - 1

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

  • Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.
  • Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführt werden.
  • Das Produkt darf nicht feucht oder nass werden, es ist nur für den Betrieb in trockenen geschlossenen Innenräumen geeignet.
    Schützen Sie das Produkt auch vor direkter Sonneneinstrahlung, starker Hitze, Kälte, Staub und Schmutz.
  • Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.
  • Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. bei Transport), kann Kondenswasser entstehen. Dadurch könnte das Produkt beschädigt werden.
    Lassen Sie deshalb das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es verwenden. Dies kann u.U. mehrere Stunden dauern.
  • Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Montieren und betreiben Sie das Produkt außerhalb der Reichweite von Kindern.
  • Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
  • Sollte das Gerät Beschädigungen aufweisen, so verwenden Sie es nicht mehr. Bringen Sie das Gerät in diesem Fall in eine Fachwerkstatt.
  • Warnung! Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen.

Tru Components MS35 - Aktuelle Bedienungsanleitungen - 2

  • In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten.
  • In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
  • Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

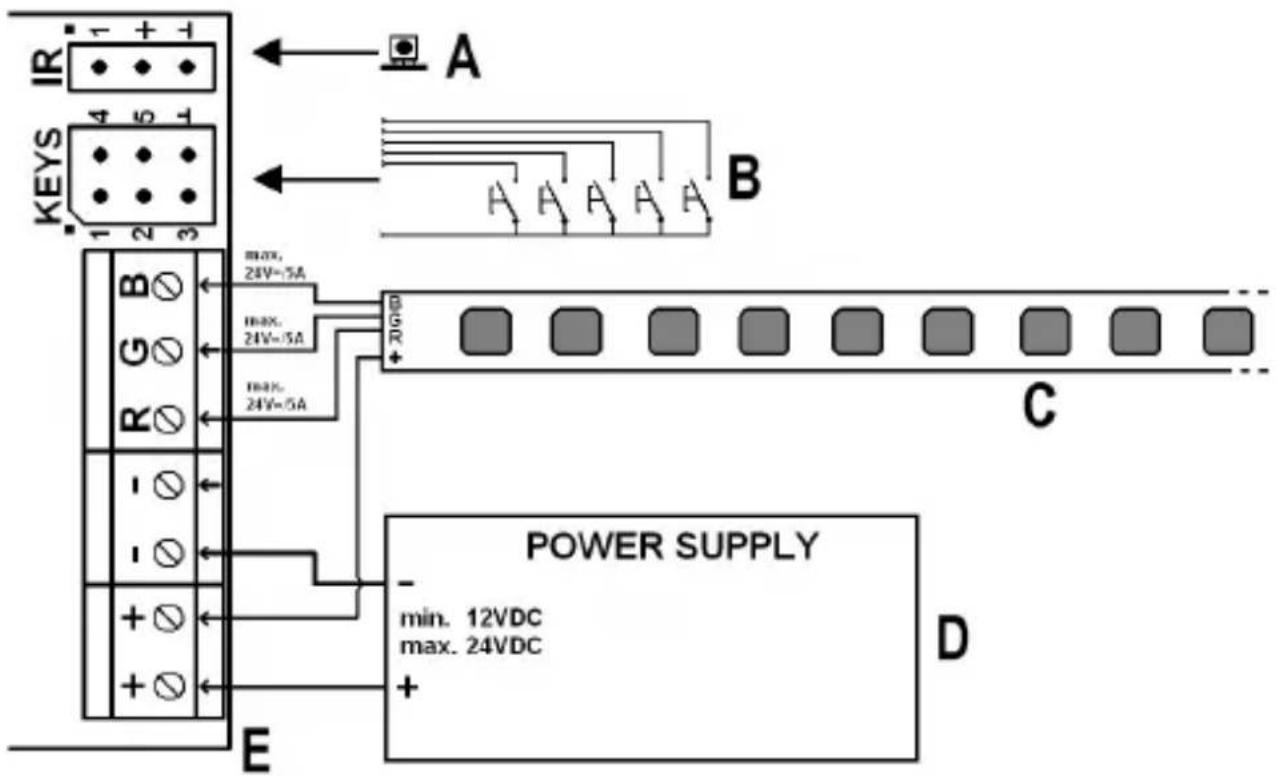

6. Anschlussdiagramm

IR 1 + 1 4 5 1 KEYS 1 2 3 B G R - - + + E max. 24V=5A max. 24V=5A max. 24V=5A +70VDD POWER SUPPLY - min. 12VDC max. 24VDC + A B C D

A IR-Empfänger
B Externes Tastenfeld
C LED-Streifen
D Externes Netzteil bzw. Stromversorgung von Steuergerät und LED-Streifen (das Netzteil muss ausreichend Strom für die drei Farbkanäle liefern können!)
E Steuergerät

7. Startprogramm wählen

Nehmen Sie zuerst die Kunststoffabdeckung nach oben ab. Drücken Sie dazu die einzelne Haltenase am Gehäuserand ein kleines Stück nach innen, so dass sich die Abdeckung vom Unterteil löst.

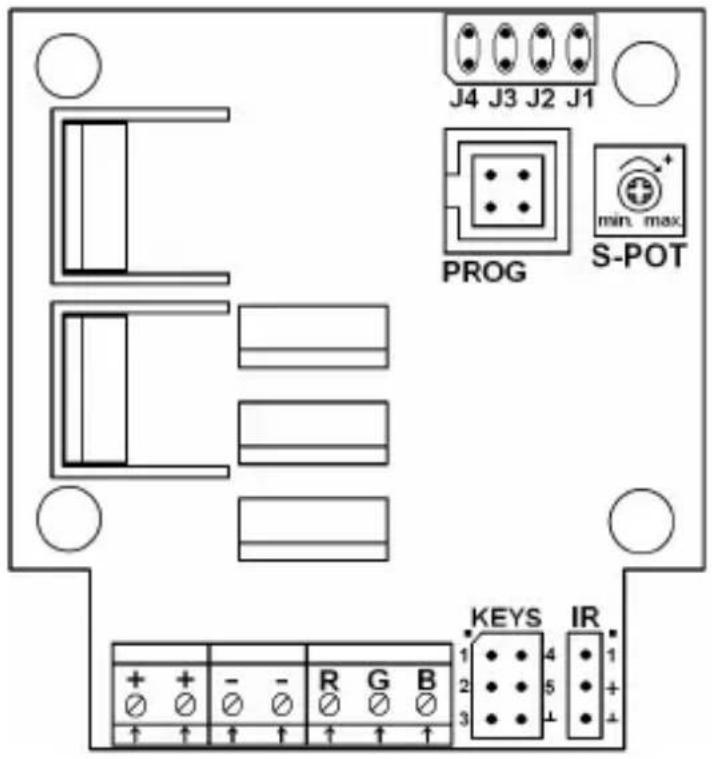

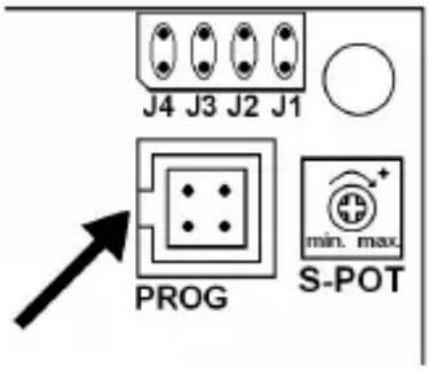

Auf der Platine finden Sie die vier Steckbrücken J1, J2, J3 und J4, siehe nebenstehendes Bild, oben rechts.

Mit diesen Steckbrücken kann eines der vorprogrammierten Lichtprogramme ausgewählt werden, das nach dem Zuschalten der Betriebsspannung automatisch gestartet wird.

Die Geschwindigkeit der Lichtprogramme kann mit dem Drehregler „S-POT“ gewählt werden, verwenden Sie zum Einstellen einen geeigneten Schraubendreher.

J4 J3 J2 J1 PROG S-POT KEYS IR 1 4 2 5 3 + - R G B ↑ ↑ ↑ ↑ ↑ ↑ ↑ + + - R G B ↓ ↓ ↓ ↓ ↓ ↓

Folgende Abstufungen können gewählt werden:

1 x, 12 x, 14 x, 1/16 x, 1/64 x, 1/128 x Grundgeschwindigkeit (Richtung.: max. -> min.)

In der folgenden Tabelle steht „x“ für eine aufgesteckte Steckbrücke. Eine Beschreibung der Lichtprogramme finden Sie auf der nächsten Seite.

J1J2J3J4Funktion
x---Farbwechsel(langsam)
-x--Farbwechsel(ständig)
xx--Gewitter
--x-Kaminfeuer
x - x-Sonnenaufgang und Sonnenuntergang
-xx-Farbblitze
xxx-Benutzer-Programm1
---xBenutzer-Programm2

Alle anderen Steckbrücken-Kombinationen aktivieren einen Farbwechsel mit normaler Geschwindigkeit.

Beschreibung der Lichtprogramme:

Farbwechsel (standard): Verschiedene Farben im Wechsel. Farben werden 5 Sekunden gehalten, Überblenden dauert ca. 0,5 Sekunden

Farbwechsel (langsam): Wie zuvor, nur Haltezeit gleich Überblendzeit (3 Sekunden)

Farbwechsel (ständig): Ständiger Farbwechsel ohne Haltezeit

Gewitter: Gewittersimulation mit Lichtblitzen und „Wetterleuchten“

Kaminfeuer: Simulation eines Feuers

Farbblitze: 3x Aufblitzen verschiedener Farben, Pause, usw.

Sonnenauf-/-untergang: Langsame Helligkeits-/Farbveränderung zur Simulation eines Sonnenauf-/-untergangs

Benutzer-Programme 1 & 2: Können mit der PC-Software erstellt und per USB-Programmieradapter auf das Steuergerät übertragen werden; bei Lieferung sind diese mit zwei Beispielprogrammen belegt.

→ Bei den Programmen „Gewitter“ und „Kaminfeuer“ kann die Geschwindigkeit nicht verändert werden.

8. Tastenfeld

a) Anschluss eines Tastenfelds

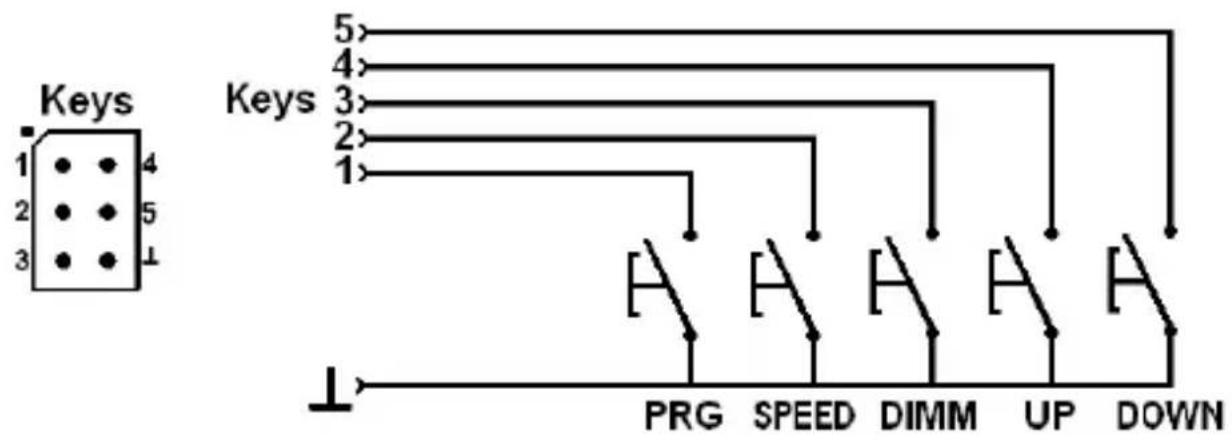

Keys 1 4 2 5 3 ↑ 5 4 3 2 1 Keys H H H H H ↓ PRG SPEED DIMM UP DOWN

An den 6 Stiften, die mit „Keys“ beschriftet sind (siehe Bild oben) können insgesamt 5 externe Taster angeschlossen werden, mit denen die Grundfunktionen des Steuergeräts bedient werden können.

Pin Taste Funktion

1 PRG Programmwahl (Beschreibung der Lichtprogramme siehe Kapitel 7)
2 SPEED Geschwindigkeitseinstellung
3 DIMM Helligkeitseinstellung (zusätzlich zur Einstellung des Drehpotentionmeters „S-POT“)
4 UP Tastenfunktion „UP“, aufwärts
5 DOWN Tastenfunktion „DOWN“, abwärts
6 - Gemeinsame Masse/GND aller Tasten

b) Bedienung mit Tastenfeld

Programm auswählen

Drücken Sie kurz die Taste „PRG“. Anschließend lässt sich eines der Lichtprogramme (siehe Kapitel 7) mit den Tasten „UP“ bzw. „DOWN“ auswählen.

Geschwindigkeit einstellen

Drücken Sie kurz die Taste „SPEED“. Anschließend wird durch mehrfaches kurzes Drücken der Taste „UP“ bzw. „DOWN“ die Geschwindigkeit jeweils erhöht bzw. verlangsamt.

Helligkeit einstellen

Drücken Sie kurz die Taste „DIMM“. Anschließend lässt sich die gewünschte Helligkeit mit den Tasten „UP“ bzw. „DOWN“ einstellen.

Ein-/Ausschalten des Steuergeräts

Halten Sie die Taste „PRG“ länger als 3 Sekunden gedrückt, so wird das Steuergerät und damit auch die angeschlossenen LED-Streifen ausgeschaltet bzw. eingeschaltet.

Nach dem Einschalten startet das mit den Steckbrücken J1-J4 voreingestellte Lichtprogramm. Die Geschwindigkeit ist abhängig von der Stellung des Drehreglers „S-POT“.

9. IR-Fernbedienung

Das RGB-LED-Steuergerät lässt sich auch mit einer dazu geeigneten IR-Fernbedienung steuern. Im Lieferumfang ist keine IR-Fernbedienung enthalten, diese ist separat bestellbar. Beachten Sie dazu das auf www.conrad.com angebotene Zubehör zum RGB-LED-Steuergerät auf der Webseite zum Produkt.

Um die Anzahl der kompatiblen Fernbedienungen zu erhöhen, unterstützt das RGB-LED-Steu-ergerät ab Version 1.3 weitere Gerätecodes.

Wir empfehlen zum Betrieb folgende IR-Fernbedienungen:

„OneForAll URC 2981“, Best.-Nr. 943361 „OneForAll URC 3920“, Best.-Nr. 942168

Geräte-Code 0081 = Philips VCR Geräte-Code 20081 = Philips VCR

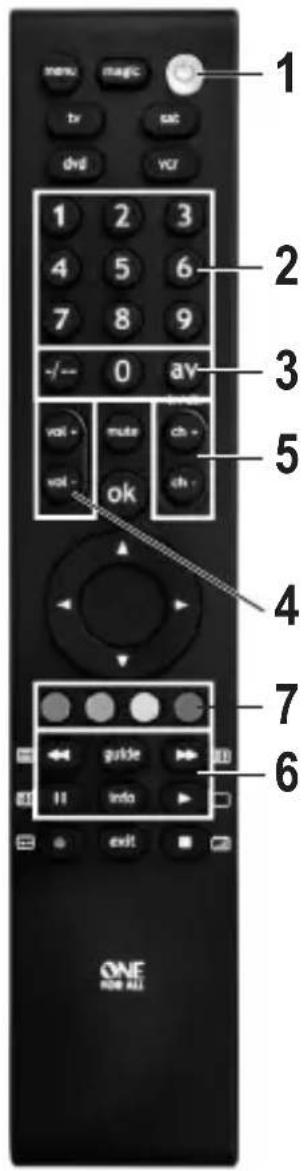

1 2 3 4 5 6 7 8 9 -/-- 0 av vol - mute ch - vol - ok ch - 4 7 6 guide info exit ONE NEW ALL

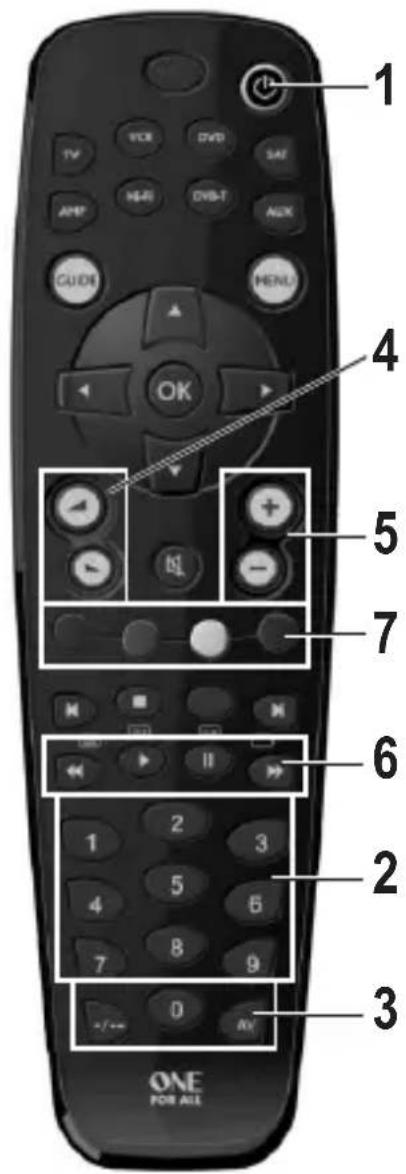

1 2 3 4 5 6 7 ONE FOR ALL

1: ON/OFF

Steuergerät einschalten. Es wird das mittels Steckbrücken gesetzte Programm gestartet. Dieses wird mit der per Potentiometer vorgewählten Geschwindigkeit und in voller Helligkeit ausgeführt. Ein erneutes Betätigen schaltet das Gerät wieder aus.

2: Programmwahltasten „1“ bis „9“

Auswahl und Start der jeweiligen Farbsequenz; Start mit Grundgeschwindigkeit und voller Helligkeit

3: Tasten „AV“ und „-/--“

Relevant für das Setzen eigener Farben. „AV“ führt zum Erhöhen, „---“ zum Verringern des jeweiligen Farbanteils beim Einstellen eigener Farben, siehe Punkt 7 unten.

4: „Leiser“/„Lauter“ (bzw. Steuerkreuz links/rechts)

Helligkeit des abgespielten Programms dunkler/heller

5: „Ch+“/„Ch-“ (bzw. Steuerkreuz auf/ab)

Start des nächsten bzw. letzten Programms mit Grundgeschwindigkeit und voller Helligkeit

6: Vor-/Rücklauf/Pause/Start

Programm beschleunigen / verlangsamen / pausieren / fortsetzen

7: Rot/Grün/Blau-Tasten

Farbe mischen:

Zuvor Taste „AV“ kurz drücken: Anteil der Farbe wird erhöht.

Zuvor Taste „-/--“ kurz drücken: Anteil der Farbe wird verringert.

Ein laufendes Programm wird dabei beendet.

10. Anschluss und Inbetriebnahme

Tru Components MS35 - Anschluss und Inbetriebnahme - 1

Der Anschluss bzw. der Aufbau des Steuergeräts darf nur dann erfolgen, wenn das Steuergerät von der Stromversorgung getrennt ist.

- Je nach Montageort sind die LED-Streifen und das Steuergerät zu befestigen und anschließend zu verkabeln. Montieren Sie die LED-Streifen so, dass kein Kurzschluss entstehen kann und dass die LED-Streifen fest fixiert sind. Für die Montage des Steuergeräts ist zu beachten, dass dieses an einer gut belüfteten Stelle montiert wird (nicht in Isoliermaterial einbetten, Brandgefahr!). Wählen Sie außerdem einen Montageort, der für Kinder unzugänglich ist.

Achten Sie beim Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt werden.

Montieren Sie das Steuergerät und auch die LED-Streifen niemals auf oder in der Nähe von leicht brennbaren Oberflächen; betreiben Sie das Steuergerät und die LED-Streifen niemals dort, wo brennbare oder explosive Gase/Stäube vorhanden sind bzw. in oder in der Nähe von explosionsgefährdeten Bereichen.

  • Achten Sie bei der Verbindung von LED-Streifen und Steuergerät bzw. von Steuergerät und der Stromversorgung auf eine ausreichende Dimensionierung der Kabel/Anschlussleitungen.
    Der Kabelquerschnitt der Anschlussleitungen ist abhängig von der Anzahl der angeschlossenen LED-Streifen zu wählen. Bitte bedenken Sie, dass sich der Strom der drei Farben (R, G, B) addiert, dimensionieren Sie die „+“-Leitung entsprechend!
  • Verbinden Sie die LED-Streifen (nicht im Lieferumfang) miteinander, achten Sie auf die richtige Polarität.
  • Schließen Sie dann die LED-Streifen an die Klemmen „RGB“ (siehe Kapitel 6) und den Plus-Anschluss an.

Tru Components MS35 - Anschluss und Inbetriebnahme - 2

Der Plus-Anschluss der LED-Streifen kann auch direkt mit dem Plus-Anschluss der Stromversorgung verbunden werden.

Es dürfen nur LED-Streifen mit gemeinsamer Plus-Leitung (gemeinsame Anode) verwendet werden; schließen Sie niemals unterschiedliche LED-Streifen an das Steuergerät an.

Achten Sie beim Anschluss auf die richtige Zuordnung der Farben (R = Rot, B = Blau, G = Grün).

- Am Anschlussfeld „KEYS“ lassen sich 5 Tasten anschließen, die ebenfalls zur Steuerung der Lichtprogramme verwendet werden können, siehe Kapitel 8.

  • Falls gewünscht, verbinden Sie den IR-Empfänger mit dem Anschluss „IR“ auf der Platine. Über diesen und in Verbindung mit der IR-Fernbedienung ist später eine Steuerung der Lichtprogramme möglich, siehe Kapitel 9.
  • Kontrollieren Sie nochmals die richtige Verbindung aller Komponenten.
  • Verbinden Sie zuletzt die Stromversorgung polungsrichtig mit den beiden Anschlüssen „+“ und „-“ des Steuergeräts.

Die Betriebsspannung muss zwischen 12 und 24 V/DC liegen (Gleichspannung).

Abhängig von der Anzahl der angeschlossenen LED-Streifen ist ein Strom von bis zu 15 A erforderlich (der Strom der drei Farben R, G, B addiert sich).

- Direkt nach dem Anschluss der Betriebsspannung startet das mit den Steckbrücken J1-J4 voreingestellte Lichtprogramm (siehe Kapitel 7); die Geschwindigkeit entspricht der Einstellung mit dem Drehregler „S-POT“.

Tru Components MS35 - Anschluss und Inbetriebnahme - 3

Die beiden Benutzer-Programme sind ab Werk bereits vorbelegt. Wenn Sie diese ändern möchten, ist die mitgelieferte PC-Software und der USB-Programmieradapter (Conrad Best.-Nr. 197339) erforderlich.

11. Treiber-/Software-Installation

Tru Components MS35 - Treiber-/Software-Installation - 1

Für den Betrieb ist mindestens Windows XP oder Vista/7/8/10 erforderlich. Der Betrieb unter älteren Windows-Versionen ist nicht möglich.

  • Installieren Sie zuerst den Treiber für den USB-Programmieradapter (Conrad Best.-Nr. 197339). Beachten Sie dessen Bedienungsanleitung.
  • Anschließend legen Sie beim Steuergerät mitgelieferte CD in das entsprechende Laufwerk Ihres Computers ein und installieren Sie die Software des Steuergeräts.
    Zum Betrieb ist das „Microsoft .NET Framework“ erforderlich. Dieses wird automatisch installiert, sofern es auf Ihrem Computer noch nicht vorhanden ist.
  • Nach Abschluss der Softwareinstallation erscheint auf dem Desktop ein neues Symbol für die Software.
  • Verbinden Sie nun den Computer über den USB-Programmieradapter mit dem Steuergerät, siehe Kapitel 12.

12. Anschluss an den Computer

Tru Components MS35 - Anschluss an den Computer - 1

Bevor Sie das Steuergerät mit dem Computer verbinden, installieren Sie zuerst die Treibersoftware für den USB-Programmieradapter (Conrad Best.-Nr. 197339) und danach die Software für das Steuergerät.

  • Nehmen Sie die Kunststoffabdeckung des Steuergeräts nach oben ab. Drücken Sie dazu die einzelne Haltenase am Gehäuserand ein kleines Stück nach innen, so dass sich die Abdeckung vom Unterteil löst.
  • Verbinden Sie die Buchse „PROG“ auf dem Steuergerät (siehe Bild rechts) über den USB-Programmieradapter mit einem freien USB-Port Ihres Computers.

Beim ersten Anschluss an den Computer erkennt Windows neue Hardware und schließt die Treiberinstallation ab.

Tru Components MS35 - Anschluss an den Computer - 2

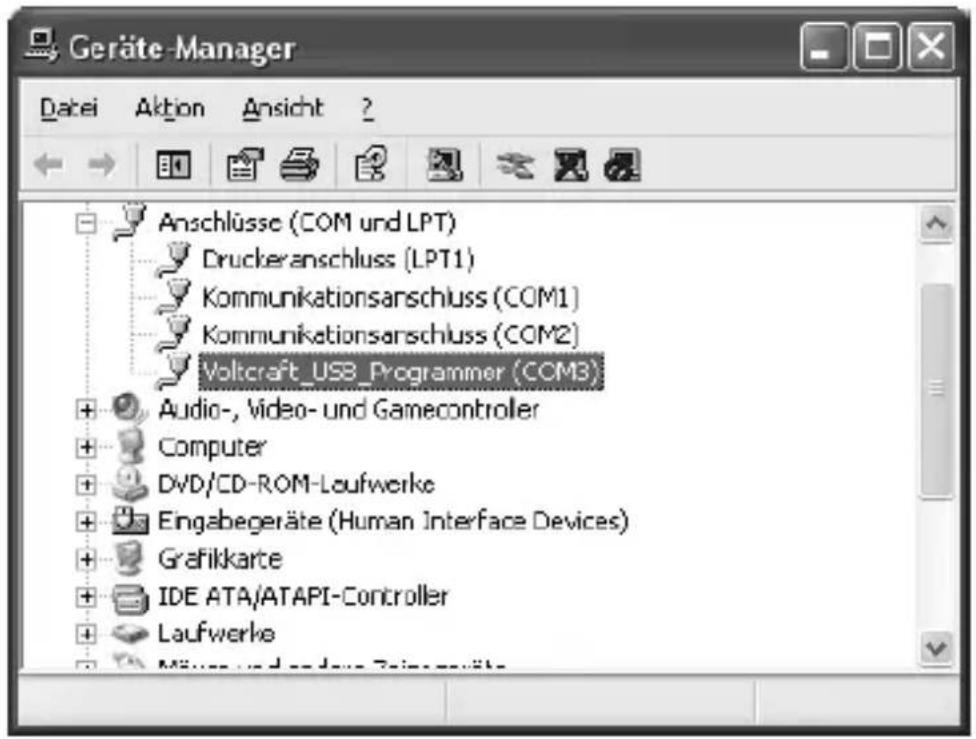

- In der Systemsteuerung von Windows (im Gerätemanager) können Sie kontrollieren, welcher COM-Port für den USB-Programmer vergeben wurde (im Bild unten „COM3“). Dieser COM-Port ist nach dem Start der Software (siehe Kapitel 13) einzustellen, damit die Software über den USB-Programmer Verbindung zum Steuergerät aufnehmen kann.

Geräte-Manager Datei Aktion Ansicht ? Anschlüsse (COM und LPT) Druckeranschluss (LPT1) Kommunikationsanschluss (COM1) Kommunikationsanschluss (COM2) Voltcraft_USB Programmer (CCM3) Audio-, Video- und Gamecontroller Computer DVD/CD-ROM-Laufwerke Eingabegeräte (Human Interface Devices) Grafikkarte IDE ATA/ATAPI-Controller Laufwerke

13. Bedienung der Software

Installieren Sie zuerst die Treiber und die Software, wie in Kapitel 11 beschrieben. Anschließend verbinden Sie das Steuergerät mit einem freien USB-Port des Computers, siehe Kapitel 12.

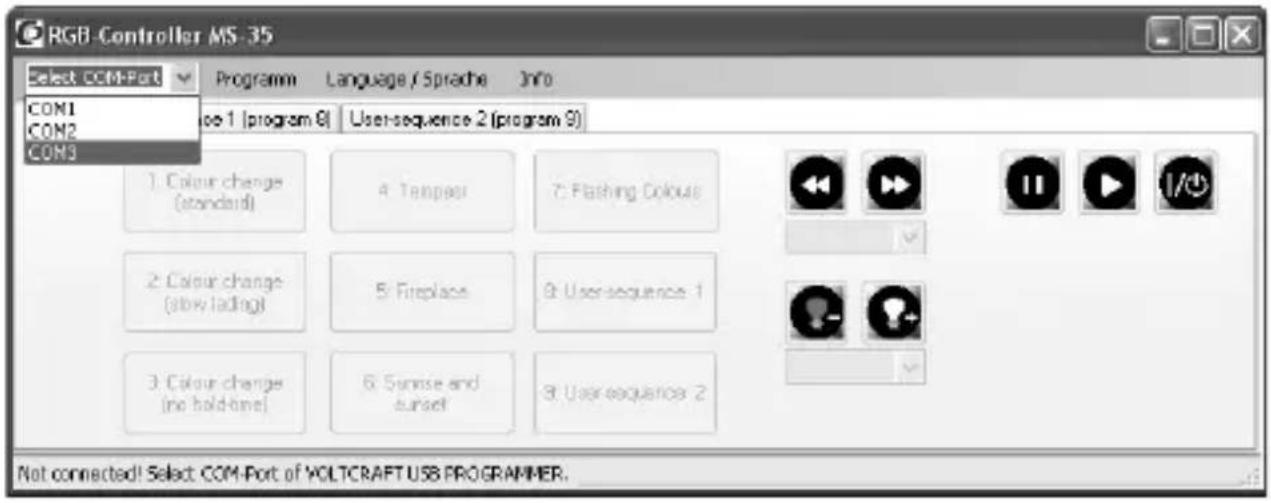

Starten Sie die Software, es erscheint folgendes Fenster (bei neueren Versionen der Software ist ein ggf. anderes Aussehen möglich):

Tru Components MS35 - Bedienung der Software - 1

Wählen Sie wie oben zu sehen den richtigen COM-Port für den USB-Programmer aus (siehe auch Kapitel 12).

Tru Components MS35 - Bedienung der Software - 2

Je nachdem, wieviele COM-Schnittstellen in Ihrem Computer vorhanden sind bzw. welche Bezeichnung Windows für die COM-Schnittstelle vergibt, ist die entsprechende COM-Schnittstelle z.B. COM3.

Falls keine Verbindung zu dem USB-Programmer hergestellt werden kann, so prüfen Sie, ob der COM-Port des USB-Programmers in der Systemsteuerung vorhanden ist, siehe Kapitel 12.

Wurde der USB-Programmer und das RGB-Steuergerät gefunden, erscheint in der untersten Zeile des o.g. abgebildeten Fensters die Meldung „Connected“ und die Schaltflächen im Fenster wurden freigegeben, siehe nächste Seite.

Zur Bestätigung der einwandfreien Verbindung zwischen Computer und Steuergerät erfolgt ein kurzer Farbwechsel der LED-Streifen (Rot -> Grün -> Blau, ca. je 0,5 Sekunden).

Tru Components MS35 - Bedienung der Software - 3

Starten Sie eines der vorprogrammierten Lichtprogramme, indem Sie es mit der Maus anklicken. Mit den rechten Symbolfeldern können Sie:

• Helligkeit verändern
• Geschwindigkeit verändern
• Lichtprogramm anhalten/fortsetzen
• Steuergerät ein-/ausschalten

Um ein Lichtprogramm selbst zu programmieren, wählen Sie „User-sequence 1“ bzw. „User-sequence 2“ aus.

Tru Components MS35 - Bedienung der Software - 4

Stellen Sie links oben im Fenster die gewünschte Anzahl an Farbwechseln ein (im Bild oben sind 5 Farbwechsel ausgewählt). Für jeden Farbwechsel lässt sich die Intensität der Grundfarben (RGB), die Haltezeit und die Überblendzeit einstellen.

Von Ihnen erstellte Lichtprogramme lassen sich auf dem Computer speichern bzw. wieder laden und zum natürlich zum Steuergerät übertragen.

Im Programmverzeichnis auf der Festplatte finden Sie diverse Beispiele für Lichtprogramme.

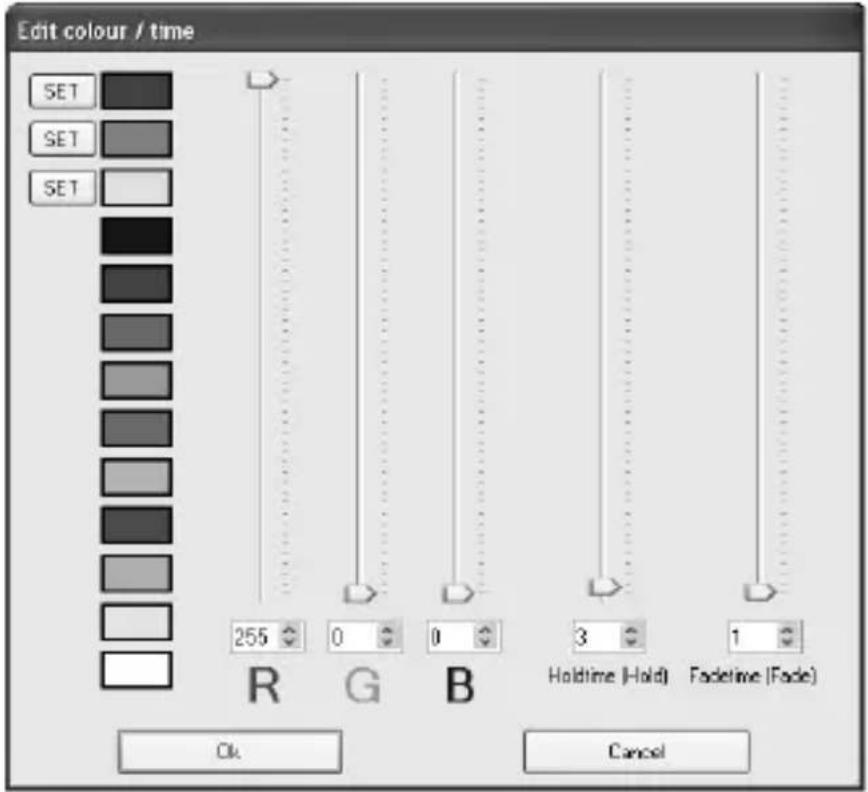

Wenn Sie auf die Schaltfläche „Edit“ unterhalb der Einstellfelder klicken, können Sie die Einstellungen bequem über Schieberegler vornehmen, siehe folgende Abbildung.

Tru Components MS35 - Bedienung der Software - 5

Die Einstellung „0“ für die Helligkeit deaktiviert die LEDs, die Einstellung „255“ ergibt volle Helligkeit.

Die Grundgeschwindigkeit „1“ entspricht ca. 0,13 Sekunden, d.h. „255“ entspricht ca. 32 Sekunden.

Über die drei „SET“-Schaltflächen lassen sich drei Farben zusätzlich für die Verwendung mit weiteren Farbwechseln abspeichern (gewünschte Farbe über die Regler einstellen und dann die Schaltfläche „SET“ anklicken zum Speichern).

Die vordefinierten Farben lassen sich durch einfaches Anklicken auswählen.

14. Entsorgung

Tru Components MS35 - Entsorgung - 1

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

15. Technische Daten

Betriebsspannung....12 - 24 V/DC (entsprechend den LED-Streifen)

Stromaufnahme ohne Leuchtmittel .....typ. 25 mA

Zuleitung zum LED-Streifen:

Strom pro Farbkanal....max. 5 A

Empfohlener Kabelquerschnitt ....min. 1 mm²

bei Zuleitungslängen >1 m min. 1,5 mm²

Leitungslänge max. 2 m

Zuleitung zum RGB-Controller:

Strom gesamt max. 15 A

Empfohlener Kabelquerschnitt ....min. 2 x 1 mm²

bei Zuleitungslängen >1 m min. 2 x 1,5 mm²

Leitungslänge max. 5 m

Kabellänge zum IR-Empfänger ......max. 2 m

Betriebstemperatur....0 °C bis +65 °C

Umgebungsluftfeuchte......max. 60% rel., nicht kondensierend

Schutzgrad IP20

Page

3: Buttons „AV“ and „-/--“

13. Operating the Software

„OneForAll URC 2981“, bestelnr. 943361: „OneForAll URC 3920“, bestelnr. 942168:

13. Bediening van de software

15. Technische gegevens

Beschermingsklasse......IP20

D Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen verarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.

Handbuch-Assistent
Angetrieben von Anthropic
Warten auf Ihre Nachricht
Produktinformationen

Marke : Tru Components

Modell : MS35

Kategorie : Controller
