| Produkttyp | Küchenmaschine (Zerkleinerer/Mixer) |
| Marke | Graef |
| Modell | CH 502 |
| Kategorie | Küchenmaschine |
| Fassungsvermögen des Behälters | 500 ml |
| Material des Behälters | Glas (Abbildung) |
| Material der Klingen | Edelstahl |
| Stromversorgung | Elektrisch, Netzstecker |
| Nennspannung | 220-240 V (Schätzung) |
| Frequenz | 50-60 Hz (Schätzung) |
| Leistung | 300 W (Schätzung) |
| Hauptfunktionen | Hacken, Mixen, Zerkleinern (Fleisch, Nüsse, Obst/Gemüse, Käse) |
| Maximale Nutzungsdauer | 30 Sekunden pro Zyklus, mit Pausen |
| Betrieb | Impulsbetrieb (Halten des Startknopfs) |
| Sicherheit | Schutzdeckel, sehr scharfes Messer, automatischer Stopp beim Loslassen des Knopfs |
| Reinigung | Behälter und Klinge sind spülmaschinengeeignet; Motorblock mit feuchtem Tuch abwischen |
| Garantie | 24 Monate (Herstellergarantie) |
| Kundendienst | +49 (0) 29 32-97 03 688, service@graef.de |
| Im Lieferumfang enthalten | Behälter, Deckel, Klinge, Motorblock |
| Nicht empfohlene Lebensmittel | Kaffeebohnen, Getreide, Eis, Muskatnüsse, Knochen |
Häufig gestellte Fragen - CH 502 GRAEF
Benutzerfragen zu CH 502 GRAEF
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Küchenmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch CH 502 - GRAEF und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CH 502 von der Marke GRAEF.
BEDIENUNGSANLEITUNG CH 502 GRAEF
DE Bedienungsanleitung
Produktübersicht......4
Produktbeschreibung ....4
Allgemeines....5
Informationen zu dieser Bedienungsanleitung ....5
Bestimmungsgemäße Verwendung....5
Haftungsbeschränkung....6
Warnhinweise und Symbole......6
Sicherheit....7
Gefahr durch elektrischen Strom....7
Sicherheitshinweise für den elektrischen Anschluss ....7
Allgemeine Sicherheitshinweise 8
Anforderungen an den Aufstellort 9
Gerät auspacken 9
Vor dem Erstgebrauch....9
Grundreinigung 10
Inbetriebnahme und Verwendung 10
Verarbeitungsmengen 11
Reinigung und Pflege 11
Gerät reinigen....11
Kundendienst....12
Entsorgung....12
Entsorgung der Verpackung....12
Entsorgung des Gerätes....12
Gewährleistung......13

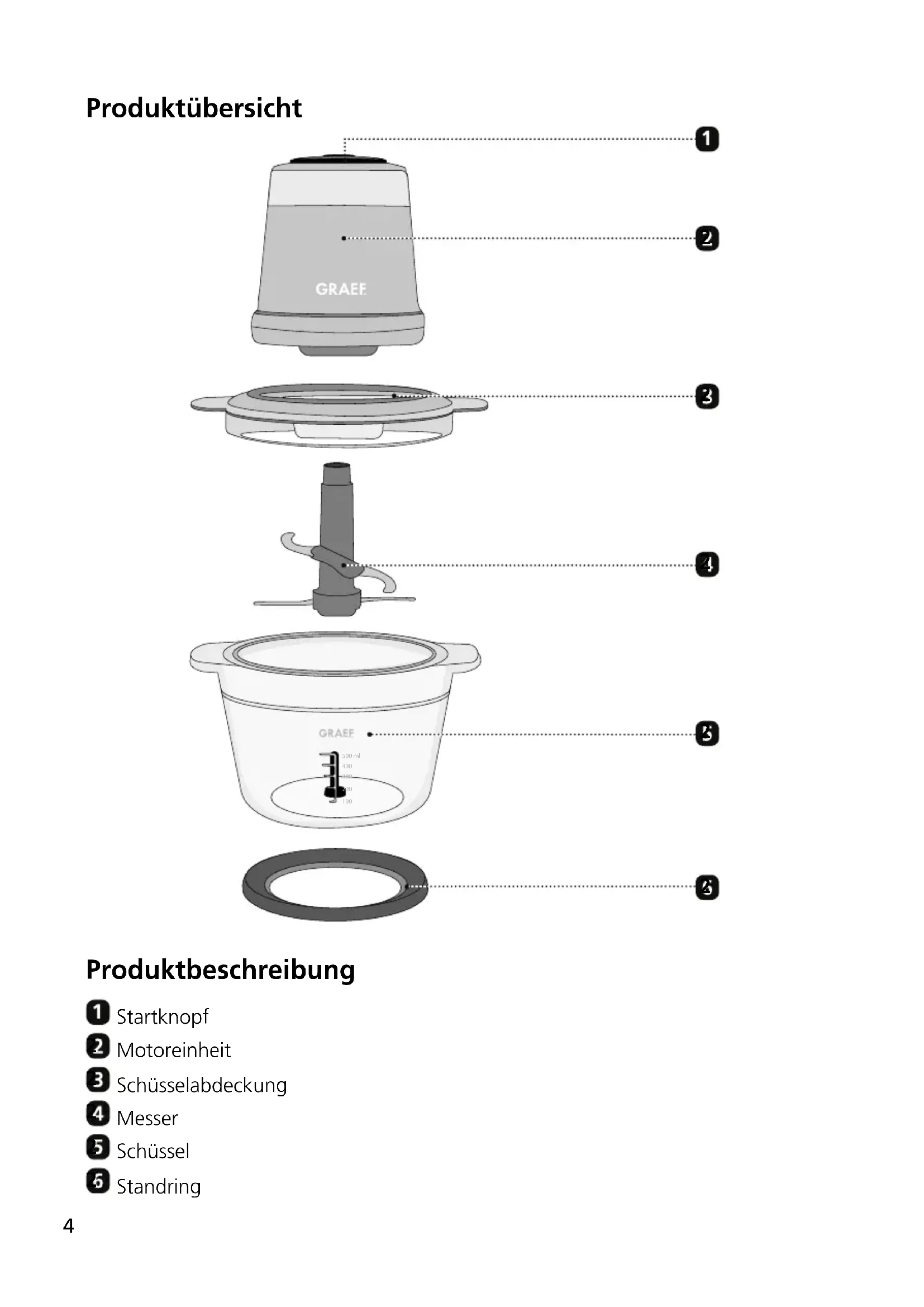

Produktübersicht
1 Startknopf
2 Motoreinheit
3 Schüsselabdeckung
4 Messer
5 Schüssel
5 Standring
Allgemeines
Sehr geehrte Kundin, sehr geehrter Kunde, mit dem professionellen Zerkleinerer haben Sie eine gute Wahl getroffen. Sie haben ein anerkanntes Qualitätsprodukt erworben. Wir danken Ihnen für Ihren Kauf und wünschen Ihnen viel Freude mit Ihrem neuen Zerkleinerer.
Informationen zu dieser Bedienungsanleitung
Diese Bedienungsanleitung gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Zerkleinerers (nachfolgend als „Gerät“ bezeichnet). Sie muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zu lesen und anzuwenden, die mit der
- Inbetriebnahme,
- Bedienung,
• Störungsbehebung und/oder - Reinigung des Gerätes beauftragt ist.
Bewahren Sie diese Bedienungsanleitung auf und geben Sie sie mit dem Gerät an den Nachbesitzer weiter. Diese Bedienungsanleitung kann nicht jeden denkbaren Aspekt berücksichtigen. Für weitere Informationen oder bei Problemen, die in dieser Anleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich bitte an den Graef-Kundendienst oder an Ihren Fachhandel.
Bestimmungsgemäße Verwendung
Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie den Zerkleinerer nur in geschlossenen Räumen. Benutzen Sie das Gerät nur zum Zerkleinern bzw. Vermischen von Lebensmitteln. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Dieses Gerät ist für den Gebrauch im Haushalt bestimmt.
Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung Gefahren ausgehen.
- Verwenden Sie das Gerät ausschließlich bestimmungsgemäß.
- Halten Sie die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen ein.
Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Benutzer.
Haftungsbeschränkung
Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, den Betrieb und die Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.
Der Hersteller übernimmt keine Haftung für Schäden aufgrund von:
- Nichtbeachtung der Anleitung,
- nicht bestimmungsgemäßer Verwendung,
- unsachgemäßen Reparaturen,
- technischen Veränderungen,
- Verwendung nicht zugelassener Ersatzteile.
Übersetzungen werden nach bestem Wissen erstellt. Wir übernehmen keine Haftung für Übersetzungsfehler. Verbindlich bleibt allein der ursprüngliche deutsche Text.
Warnhinweise und Symbole
In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise, Signalworte und Symbole verwendet:
WARNUNG
Dieses Signalsymbol bezeichnet eine Gefährdung mit einem mittleren Risikograd, die wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.
VORSICHT
Dieses Signalsymbol bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.
HINWEIS
Dieses Signalwort warnt vor möglichen Sachschäden.
Dieses Symbol gibt Ihnen wichtige Zusatzinformationen zum Betrieb.
Sicherheit
Gefahr durch elektrischen Strom
Bei Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!
Beachten Sie die folgenden Sicherheitshinweise, um eine Gefährdung durch elektrischen Strom zu vermeiden:
- Benutzen Sie das Gerät nicht, wenn das Stromkabel oder der Netzstecker beschädigt ist.
- Lassen Sie in diesem Fall vor der Weiterbenutzung des Gerätes durch den Graef-Kundendienst oder eine autorisierte Fachkraft eine neue Anschlussleitung installieren.
- Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt oder wird der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr.
- Berühren Sie niemals unter Spannung stehende Teile. Dies kann einen elektrischen Schlag verursachen und sogar zum Tod führen.
Sicherheitshinweise für den elektrischen Anschluss
Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:
- Vergleichen Sie vor dem Anschließen die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Stromnetzes.
- Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie eine Elektrofachkraft.
- Die Steckdose muss mindestens über einen 10-A-Sicherungsschutzschalter abgesichert sein.
- Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht über heiße Flächen oder scharfe Kanten verlegt wird.
- Das Anschlusskabel darf nicht straff gespannt sein.
- Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektrofachkraft überprüfen. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.
Allgemeine Sicherheitshinweise
Dieses Gerät entspricht den relevanten Sicherheitsbestimmungen. Beachten Sie für einen sicheren Umgang damit die folgenden Sicherheitshinweise:
- Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen.
- Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden an Gehäuse, Anschlusskabel und Stecker. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
- Ist die Anschlussleitung beschädigt, darf sie, um Gefährdungen zu vermeiden, nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden.
- Reparaturen dürfen nur durch einen Fachmann oder den Graef-Kundendienst ausgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.
- Defekte Bauteile dürfen ausschließlich gegen Originalersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen.
- Dieses Gerät darf nicht von Kindern benutzt werden.
- Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.
- Das Gerät kann von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen benutzt werden, sofern sie beaufsichtigt werden oder im sicheren Gebrauch des Gerätes unterwiesen wurden und mögliche Gefahren verstanden haben.
- Kinder dürfen nicht mit dem Gerät spielen.
- Das Gerät ist nicht darauf ausgelegt, mit einer externen Zeitschaltuhr oder einer separaten Fernsteuerung betrieben zu werden.
- Die Zuleitung immer am Stecker aus der Steckdose ziehen, nicht am Stromkabel.
- Achten Sie darauf, dass das Stromkabel sicher verlegt ist, durch ein Hängenbleiben am Kabel kann das Gerät von der Arbeitsfläche herunterfallen.
- Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.
- Vor dem Zusammenbau, dem Auseinandernehmen oder dem Reiniger trennen Sie das Gerät stets vom Netz, ebenso, wenn es nicht beaufsichtigt wird.
Anforderungen an den Aufstellort
Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der
Aufstellort folgende Voraussetzungen erfüllen:
- Stellen Sie das Gerät auf einer festen, ebenen, waagerechten und rutschfesten Unterlage mit ausreichender Tragkraft auf.
- Achten Sie darauf, dass das Gerät nicht umfallen kann.
- Wählen Sie den Aufstellort so, dass Kinder nicht das Messer des Gerätes oder die Zuleitung berühren können.
- Benutzen Sie das Gerät niemals im Freien und bewahren Sie es an einem trockenen Ort auf.
- Das Gerät ist nicht für den Einbau in einen Wand- oder einen Einbauschrank gedacht.
- Stellen Sie das Gerät nicht in einer heißen, nassen oder feuchten Umgebung auf.
- Die Steckdose muss leicht zugänglich sein, sodass der Stecker notfalls leicht gezogen werden kann.
Gerät auspacken
Beim Auspacken des Gerätes gehen Sie wie folgt vor:
- Entnehmen Sie das Gerät aus dem Karton.
- Entfernen Sie alle Verpackungsteile.
- Entfernen Sie eventuelle Aufkleber am Gerät (nicht das Typenschild).
Vor dem Erstgebrauch
VORSICHT
Verletzungsgefahr!
Das sehr scharfe Messer kann Verletzungen verursachen.
- Gehen Sie beim Reinigen des Messers mit aller Sorgfalt vor.
Grundreinigung
Bevor Sie das Gerät zum ersten Mal benutzen, spülen Sie die Schüssel und die Klingen in Seifenwasser aus und trocknen Sie diese gründlich ab. Alle Teile des Gerätes - mit Ausnahme der Motoreinheit - sind spülmaschinengeeignet. Wischen Sie die Motoreinheit nur mit einem feuchten Tuch ab, tauchen Sie diese nicht unter Wasser.
Inbetriebnahme und Verwendung
WARNUNG
Verletzungsgefahr!
Die sehr scharfen Messer können Körperteile abtrennen. Gefährdet sind besonders Ihre Finger und Daumen.
- Setzen Sie das Messer mit aller Sorgfalt ein.
- Legen Sie die gewünschten Lebensmittel in die Schüssel.
- Setzen Sie den Deckel auf die Schüssel.
- Positionieren Sie nun die Motoreinheit 2 auf der Schüssel. Achten Sie darauf das die Motoreinheit in der vorhergesehenen Vertiefung sitzt und nicht hin und her wackelt.
- Stecken Sie den Stecker in die Steckdose.
- Halten Sie mit einer Hand die Motoreinheit fest und mit der anderen Hand halten Sie den Startknopf 1 gedrückt.
- Nach Beendigung der Verarbeitung lassen Sie den Startknopf wieder los.
WARNUNG
Bevor Sie die Motoreinheit entnehmen, stellen Sie sicher, dass sich die Messer nicht mehr drehen.
- Trennen Sie das Gerät von der Stromversorgung.
- Entnehmen Sie die Motoreinheit und das Messer.
- Leeren Sie die Schüssel. Benutzen Sie diese nicht zum Aufbewahren von Lebensmitteln.
Verarbeitungsmengen
Alle Angaben sind Richtwerte je nach Füllmenge und Feinheitsgrad.
| Lebensmittel Menge Zeit | ||
| Fleisch(entfernen Sie Knochen und Sehnen) | ca. 120 g 5 - 10 Sek. | |
| Nüsse ca. 100 g 10 Sek. | ||
| Obst / Gemüse(in Stücke geschnitten) | ca. 250 g 5 - 15 Sek. | |
| Käse(in Würfel geschnitten) | ca. 100 g 5 - 10 Sek. | |
Vermeiden Sie, dass der Motor länger als 30 Sekunden läuft. Je länger Sie das Gerät laufen lassen, desto feiner wird das Schneidgut.
HINWEIS
Zerkleinern Sie keine extrem harten Lebensmittel wie z.B. Kaffeebohnen, Getreide, Eis, Muskatnuss oder Knochen. Dafür ist das Gerät nicht geeignet und es kann beschädigt werden.
Reinigung und Pflege
WARNUNG
Verletzungsgefahr!
Un sachgemäße Reinigung kann zu Verletzungen führen.
- Schalten Sie das Gerät vor dem Reinigen aus und ziehen Sie den Netzstecker aus der Steckdose.
- Lassen Sie das Gerät vor jeder Reinigung abkühlen.
- Gehen Sie bei der Reinigung des Messers mit aller Sorgfalt vor.
Gerät reinigen
- Reinigen Sie die Außenfläche des Gerätes mit einem weichen, angefeuchteten Tuch. Bei starker Verschmutzung kann ein mildes Reinigungsmittel verwendet werden.
- Reinigen Sie das Gerät und das Messer direkt nach Gebrauch.
- Alle Teile außer der Motoreinheit sind spülmaschinengeeignet.
Kundendienst
Wenn Ihr Graef-Gerät einen Schaden hat, wenden Sie sich bitte an Ihren Fachhändler oder an den Graef-Kundendienst unter 02932-9703688 oder schreiben Sie uns eine E-Mail an service@graef.de
Entsorgung
Entsorgung der Verpackung
Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach Umweltverträglichkeit und entsorgungs-technischen Gesichtspunkten ausgewählt und deshalb recyclebar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.
Heben Sie wenn möglich die Original-Verpackung während der Garantiezeit des Gerätes auf, um es im Garantiefall ordnungsgemäß verpacken und transportieren zu können.
Entsorgung des Gerätes
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden. Das Symbol auf dem Produkt und in der Gebrauchsanleitung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.
Gewährleistung
Für dieses Produkt übernehmen wir beginnend mit dem Verkaufsdatum 24 Monate Herstellergewährleistung für Mängel, die auf Fertigungs- und Werkstofffehler zurückzuführen sind. Ihre gesetzlichen Gewährleistungsansprüche nach § 439 ff. BGB-E bleiben von dieser Regelung unberührt. In der Gewährleistung nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfügig beeinflussen. Darüber hinaus übernehmen wir für Schäden durch fehlende oder unzureichende Pflege keine Haftung. In diesem Fall erlischt die Garantie ebenfalls. Weitergehend sind Transportschäden, soweit wir dies nicht zu verantworten haben, vom Gewährleistungsanspruch ausgeschlossen. Für Schäden, die durch eine nicht von uns oder eine unserer Vertretungen durchgeführte Reparatur entstehen, ist ein Gewährleistungsanspruch ausgeschlossen. Bei berechtigten Reklamationen werden wir das mangelhafte Produkt nach unserer Wahl reparieren oder gegen ein mangelfreies Produkt austauschen.
Content
Product overview....15
Gebr. Graef GmbH & Co. KG
Donnerfeld 6
59757 Arnsberg
Tel. 02932 9703-0
Fax. 02932 9703-90
www.graef.de
