BEDIENUNGSANLEITUNG KMI 754 000 C AMICA

GEBRAUCHSANWEISUNG DE

OPERATING INSTRUCTIONS EN

NÁVOD K OBSLUZE CS

NAVOD NA OBSLUHU SK

NOTICE D'UTILISATION FR

GEBRUIKSAANWIJZING

UPUTE ZA UPORABU HR

NAVODILA ZA UPORABO SL

NL

DE- Inhaltsverzeichnis

WICHTIGE SICHERHEITSHINWEISE 12

AUSPACKEN 14

ENTSORGUNG DES ALTGERÄTS 15

TIPPS ZUM ENERGIESPAREN 15

EINBAU 16

VORBEREITUNG DER KÜCHENARBEITSPLATTE FÜR DEN EINBAU DER KOCHPLATTE 16

EINBAU DER KOCHPLATTE IN DIE MONTAGEÖFFNUNG 18

HINWEISE FÜR DEN INSTALLATEUR 18

PLAN DER MÖGLICHEN ANSCHLÜSSE 19

GRUNDINFORMATIONEN ÜBER DAS GERÄT 20

FUNKTIONSPRINZIP EINER INDUKTIONSKOCHPLATTE 20

BESCHAFFENHEIT DES KOCHGESCHIRRS. 20

RESTWÄRMEANZEIGE „H“ 22

VOR DEM ERSTEN EINSCHALTEN DER KOCHPLATTE 22

NICHTERKENNUNG EINES TOPFES AUF EINEM EINGESCHALTETEN KOCHFELD 22

MASSE DES KOCHGESCHIRRS 22

BEDIENUNG 23

BESTANDTEILE DES GERÄTS 23

BEDIENFELD 23

ANSCHLIESSEN AN DEN NETZSTROM 23

EINSCHALTEN EINES KOCHFELDS 23

BOOSTER-FUNKTION 24

ÄNDERUNG DER EINGESTELLTEN KOCHFELDLEISTUNG 24

AUSSCHALTEN EINES KOCHFELDS 24

KINDERSICHERUNG 24

AUTOMATISCHES AUSSCHALTEN EINES KOCHFELDS 25

TIMER-FUNKTION 25

EINSTELLEN DER AUSSCHALTZEIT EINES KOCHFELDS 25

VORGEHEN IN NOTSITUATIONEN 26

FEHLERCODES 27

REINIGUNG UND WARTUNG 28

REINIGUNG KOCHFELDES NACH JEDER BENUTZUNG 28

FLECKENENTFERNUNG 28

PERIODISCHE INSPEKTIONEN 29

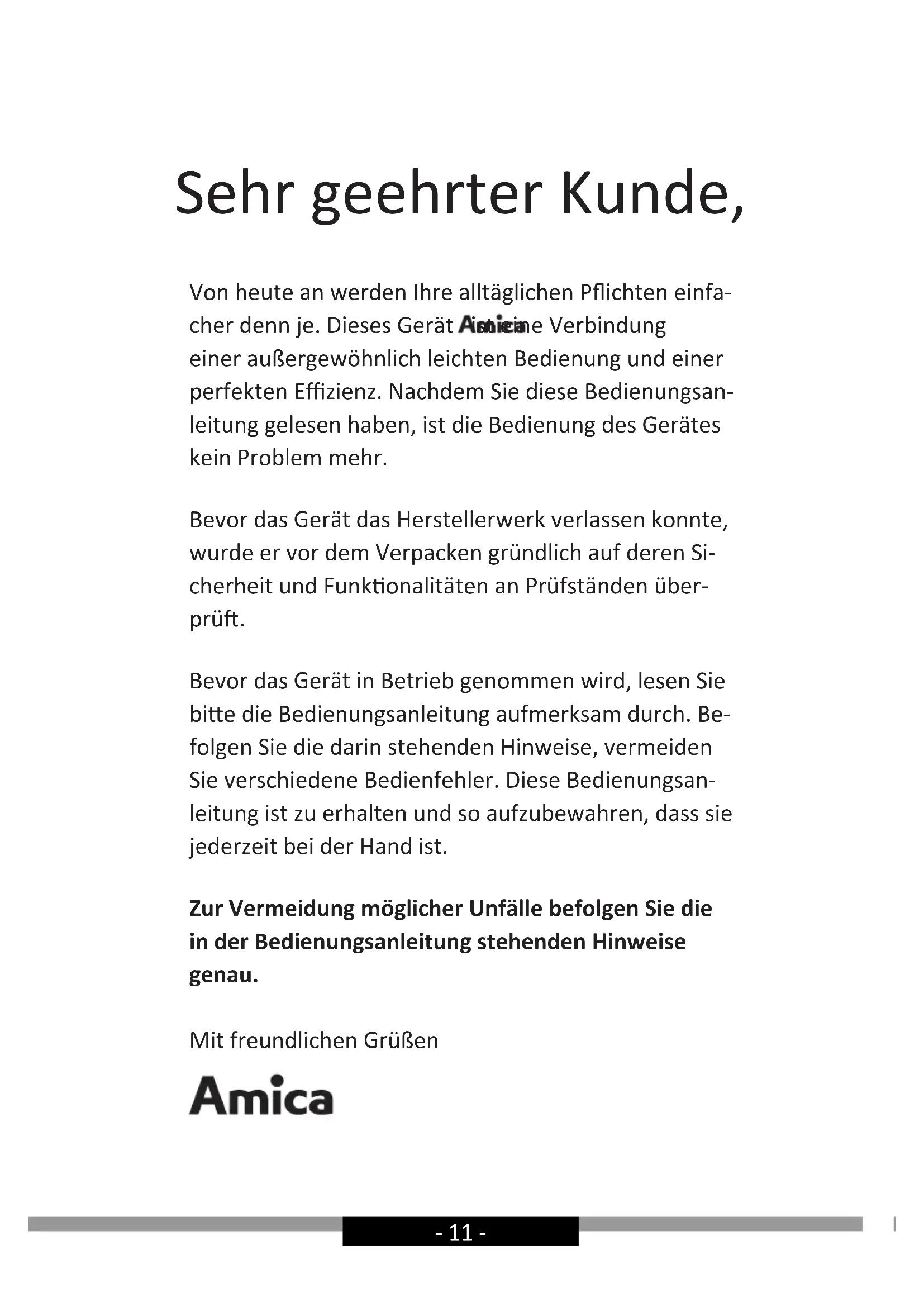

Sehr geehrter Kunde,

Von heute an werden Ihre alltäglichen Pflichten einfacher denn je. Dieses Gerät Aichicaine Verbindung einer außergewöhnlich leichten Bedienung und einer perfekten Effizienz. Nachdem Sie diese Bedienungsanleitung gelesen haben, ist die Bedienung des Gerätes kein Problem mehr.

Bevor das Gerät das Herstellerwerk verlassen konnte, wurde er vor dem Verpacken gründlich auf deren Sicherheit und Funktionalitäten an Prüfständen überprüft.

Bevor das Gerät in Betrieb genommen wird, lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Befolgen Sie die darin stehenden Hinweise, vermeiden Sie verschiedene Bedienfehler. Diese Bedienungsanleitung ist zu erhalten und so aufzubewahren, dass sie jederzeit bei der Hand ist.

Zur Vermeidung möglicher Unfälle befolgen Sie die in der Bedienungsanleitung stehenden Hinweise genau.

Mit freundlichen Grüßen

Amica

WICHTIGE

SICHERHEITSHINWEISE

• Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden.
• Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen das Gerät nur unter Aufsicht bedienen.
• Achtung. Erhitzen Sie Fett oder Öl niemals unbeaufsichtigt (Brandgefahr!).
• Versuchen Sie Flammen niemals mit Wasser zulö- schen. Schalten Sie das Gerät aus und ersticken Sie die Flammen z.B. mit einem Topfdeckel oder einer nichtentflammbaren Decke.
• Achtung. Verwenden Sie die Kochfläche nicht als Ablagefläche (Brandgefahr!).
• Achtung. Sollten Sie auf der Kochfläche Beschädigungen bemerken (Sprünge oder Brüche), schalten Sie das Gerät ab und trennen Sie es von der Stromversorgung (Stromschlaggefahr!).
• Legen Sie keine Metallgegenstände (Messer, Gabeln, Löffel, Topfdeckel, Alufolie) auf die Kochfläche, da sie sich erhitzen können (Verbrennungsgefahr!).
• Schalten Sie nach Gebrauch die Kochzonen mit den Reglern aus und verlassen Sie sich nicht allein auf die automatische Topferkennung, um ein

unbeabsichtigtes Wiedereinschalten zu vermeiden.

- Das Gerät sollte mit einer externen Uhr oder mit einem unabhängigen Fernbedienungssystem nicht gesteuert werden.

- Zur Reinigung des Geräts keine Dampfreiniger verwenden.

- Vor dem ersten Benutzen des Induktionskochfeldes lesen Sie die Gebrauchsanweisung aufmerksam durch. Auf diese Art und Weise können Sie einen sicheren Gerätebetrieb sicherstellen und Beschädigungen des Kochfeldes vermeiden.

- Sollte das Induktionskochfeld in unmittelbarer Nähe von einem Rundfunk- und Fernsehempfänger oder einem anderen emittierenden Gerät betrieben werden, ist die Steuerungseinheit des Kochfeldes auf richtige Funktion zu überprüfen.

- Der Anschluss des Gerätes sollte durch einen zugelassenen Elektro-Installateur erfolgen.

- Das Gerät darf nicht in der Nähe von Kühlgeräten installiert werden.

- Die Möbel, in denen das Gerät eingebaut wird, müssen gegen Temperaturen bis zu 100°C beständig sein. Das gilt auch für Furniere, Kantenbeläge, Kunststoffoberflächen, Klebstoffe und Lackschichten.

- Das Gerät darf erst nach dessen Einbau in Möbel benutzt werden. Nur auf diese Art und Weise werden Sie vor versehentlichem Berührungskontakt mit stromführenden Komponenten geschützt.

- Die Reparaturen elektrischer Geräte dürfen ausschließlich durch Fachleute erfolgen. Unsachgemäße Reparaturen könnten eine Gefahr für die Sicherheit der Benutzer dieser Geräte darstellen.

- Das Gerät wird vom elektrischen Versorgungsnetz nur dann getrennt, wenn die Sicherung ausgeschaltet oder der Netzstecker aus der Steckdose gezogen wird.

- Der Stecker der Anschlussleitung sollte nach der Installation des Kochfeldes zugänglich sein.

- Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen.

- Dieses Gerät ist nicht für eine Bedienung durch Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder) bzw. Personen ohne Kenntnis des Gerätes vorgesehen, es sei denn, dies erfolgt unter Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für die Sicherheit verantwortliche Person übergeben wurde.

- Personen mit eingesetzten Geräten zur Unterstützung der Lebensfunktionen (z.B. Herzschrittmacher, Insulinpumpe oder Gehörapparat) müssen sicherstellen, dass die Arbeit dieser Geräte nicht durch das Induktionskochfeld gestört wird (Der Frequenzbereich für das Kochfeld beträgt 20 bis 60 kHz).

- Sollte es einen Stromausfall geben, werden alle Einstellungen und Anzeigen gelöscht. Bei erneutem Anliegen der Spannung ist Vorsicht geboten. Solange die Kochzonen heiß sind, leuchten das Symbol der Restwärmanzeige „H“ und - wie nach erstem Einschalten - Verriegelungsschlüssel.

- Mit der ins elektronische System eingebauten Restwärmeanzeige wird angezeigt, ob das Kochfeld immer noch eingeschaltet bzw. ob die jeweilige Kochzone noch heiß ist.

- Wenn sich die Netzsteckdose nahe der Kochzone befindet, ist darauf zu achten, dass das Netzkabel des Gerätes die heißen Stellen nicht berührt.

- Werden Speiseöle oder Fette verwendet, darf das Gerät nicht ohne Aufsicht gelassen werden, sonst besteht Brandgefahr.

- Kein Geschirr aus Kunststoff und Aluminiumfolie verwenden. Es schmilzt bei

hohen Temperaturen und könnte das Glaskeramik-Kochfeld beschädigen.

- Zucker, Zitronensäure, Salz usw. - in festem und flüssigen Zustand - sowie Kunststoffe dürfen nicht auf eine erhitzte Kochzone gelangen.

- Wenn Zucker oder Kunststoff aus Versehen auf eine heiße Kochzone gelangen, dürfen diese auf keinen Fall ausgeschaltet werden, sondern der Zucker muss mit einem scharfen Schaber entfernt werden. Die Hände vor Verbrennungen und Verletzungen schützen.

- Bei Benutzung des Induktionskochfeldes sind nur Kochtopfe und Schmorpfannen mit flachem Boden ohne scharfe Kanten und Grate zu verwenden, da sonst auf dem Induktionskochfeld irreversible Kratzer entstehen können.

- Die Kochzonen des Induktionskochfeldes sind gegen Temperaturschock beständig. Das Kochfeld ist weder hitze- noch kälteempfindlich.

- Es ist darauf zu achten, dass keine Gegenstände auf das Kochfeld fallen. Punktuelle Schläge - zum Beispiel durch Herunterfallen von kleinen Gewürz-Flaschen - können im ungünstigsten Falle Risse und Sprünge auf der Oberfläche des Glaskeramik-Kochfeldes verursachen.

- An den beschädigten Stellen können kochende Gerichte zu den unter Strom stehenden Teilen des Glaskeramik-Kochfeldes gelangen.

- Wenn die Oberfläche des Kochfeldes gesprungen ist, muss das Glaskeramik-Kochfeld sofort vom elektrischen Versorgungsnetz getrennt werden, um die Gefahr von Stromschlägen zu vermeiden.

- Die Oberfläche der Kochfeldes darf weder als Schneidebrett noch als Arbeitstisch dienen.

- Gegenstände aus Metall, wie z.B. Messer, Gabeln, Löffel und Kochdeckel, sollten nicht auf dem Kochfeld abgelegt werden, weil sie sonst heiß werden können.

- Das Gerät darf nicht über einem Backofen ohne Ventilator, einer Geschirrspüler, einem Kühl- und Gefriergerät sowie einer Waschmaschine eingebaut werden.

- Sollte dieses Induktionskochfeld in einer Arbeitsplatte eingebaut worden sein, können die im Schrank befindlichen Gegenstände aus Metall durch die Abluft aus dem Lüftungssystem des Kochfeldes sehr heiß werden. Aus diesem Grund empfiehlt man den Einsatz einer direkten Abschirmung (siehe Abb. 2).

- Die Hinweise zur Reinigung und Pflege des Glaskeramik-Kochfeldes müssen beachtet werden. Falls sie nicht beachtet werden, verliert der Benutzer seine Garantierechte.

AUSPACKEN

Das Gerät wird gegen Transportschäden geschützt. Nach dem Auspacken sind die Verpackungsmaterialien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entsteht. Alle Materialien, die zur Verpackung verwendet werden, sind umweltverträglich, können hundertprozentig wiederverwertet werden und sind mit entsprechendem Symbol gekennzeichnet.

Achtung! Die Verpackungsmaterialien (Polyethylenbeutel, Styroporstücke usw.) sind beim Auspacken außer Kinderreichweite zu halten.

ENTSORGUNG DES ALTGERÄTS

Dieses Gerät wurde gemäß der Europäischen Richtlinie 2002/96/EG sowie dem polnischen Gesetz über verbrauchte elektrische und elektronische Geräte mit dem Symbol eines durchgestrichenen Abfallcontainers gekennzeichnet. Eine solche Kennzeichnung informiert darüber, dass dieses Gerät nach dem Ablauf des Nutzungszeitraumes nicht zusammen mit anderen Hausabfällen gelagert werden darf. Der Nutzer ist verpflichtet, das Gerät an einem Sammelpunkt für verschlissene elektrische und elektronische Ge-

räte abzugeben. Die die Sammlung durchführenden Einheiten, darunter lokale Sammelpunkte, Geschäfte und gemeindeeigene Einheiten, bilden ein entsprechendes System, welches die Abgabe dieses Gerätes ermöglicht. Die richtige Vorgehensweise mit Elektro- und Elektronikschrott trägt zur Verhinderung schädlicher Folgen für die menschliche Gesundheit und die natürliche Umwelt bei, die aus der Anwesenheit von Schadstoffen sowie einer falschen Lagerung und Weiterverarbeitung solcher Materialien folgen.

TIPPS ZUM ENERGIESPAREN

Wer mit Energie verantwortungsvoll umgeht, der entlastet nicht nur die Haushaltskasse, sondern handelt auch der Umwelt bewusst zugute. Darum helfen Sie elektrische Energie sparen! Und das kann auf folgende Art und Weise getan werden:

• Geeignetes Kochgeschirr verwenden.
- Verwenden Sie Töpfe mit einem flachen und dicken Topfboden. Dabei lässt sich bis zu einem Drittel elektrischer Energie einsparen. Achten Sie

auf den Topfdeckel und garen Sie in geschlossenen

Töpfen oder Pfannen, sonst wird der Energieverbrauch vervierfacht!

• Kochzonen und Böden von Kochgeschirr sauber halten.
• Der Schmutz verhindert die Wärmeübertragung - fest eingebrannte Speisereste können oft nur mit chemischen Mitteln entfernt werden, die die Umwelt stark belasten.
• Unnötiges "in den Topf Gucken" vermeiden.
• Kochfeld nicht in direkter Nähe von Kühl-/Gefriergeräten einbauen.
  • Dadurch steigt der Energieverbrauch unnötig.

EINBAU

Vorbereitung der Küchenarbeitsplatte für den Einbau der Kochplatte

Die Küchenarbeitsplatte muss eben und perfekt waagerecht sein. Zur Wand hin muss die Küchenarbeitsplatte gegen Wasser und Feuchtigkeit abgedichtet werden.

Bei Einbaumöbeln müssen Belag und Klebstoff für Temperaturen bis 100°C geeignet sein. Andernfalls kann es zur Verformung der Oberfläche oder zum Ablösen des Belags kommen.

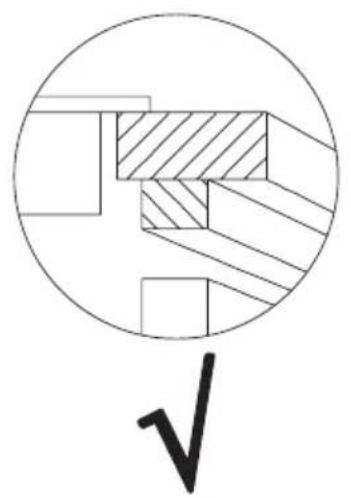

Die Kanten der Öffnung müssen mit einem gegen Feuchtigkeit beständigen Mittel abgedichtet werden.

Unter der Kochplatte muss ein Freiraum gelassen werden, damit die Luft gut zirkulieren kann und der Bereich um die Kochplatte sich nicht überhitzen kann. Die Größe dieses Freiraums ist weiter unten in der Anleitung angegeben.

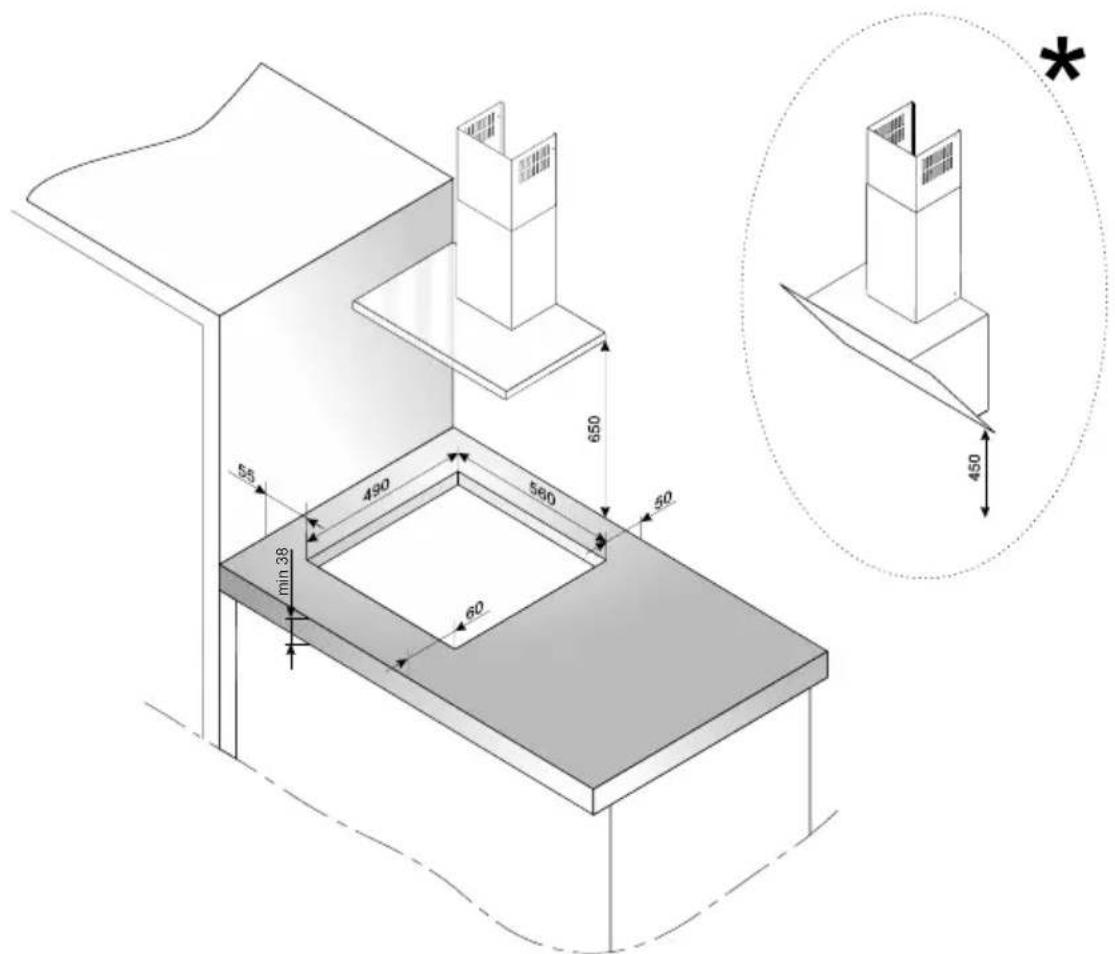

Die Öffnung in der Küchenarbeitsplatte muss den in der folgenden Zeichnung angegebenen Maßen entsprechen (in [mm]):

55 490 560 50 60 min 38 650 450 *

* Der Mindestabstand der Dunstabzugshaube von der Küchenarbeitsplatte bei einer geraden Dunstabzugshaube sollte 650 mm und bei einer schrägen Dunstabzugshaube 450 mm betragen.

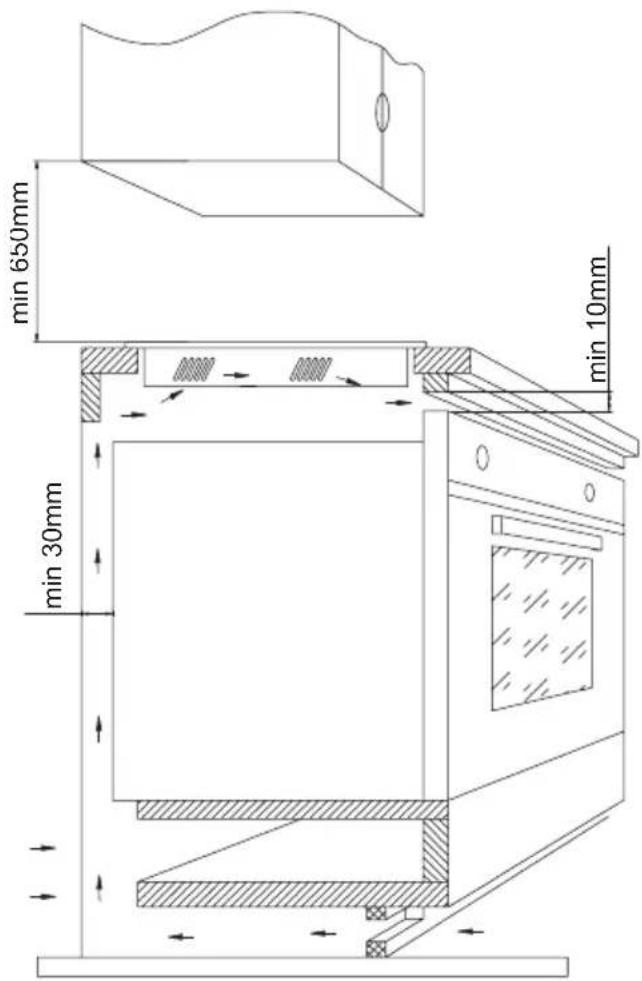

Einbau der Kochplatte über einem Backofen

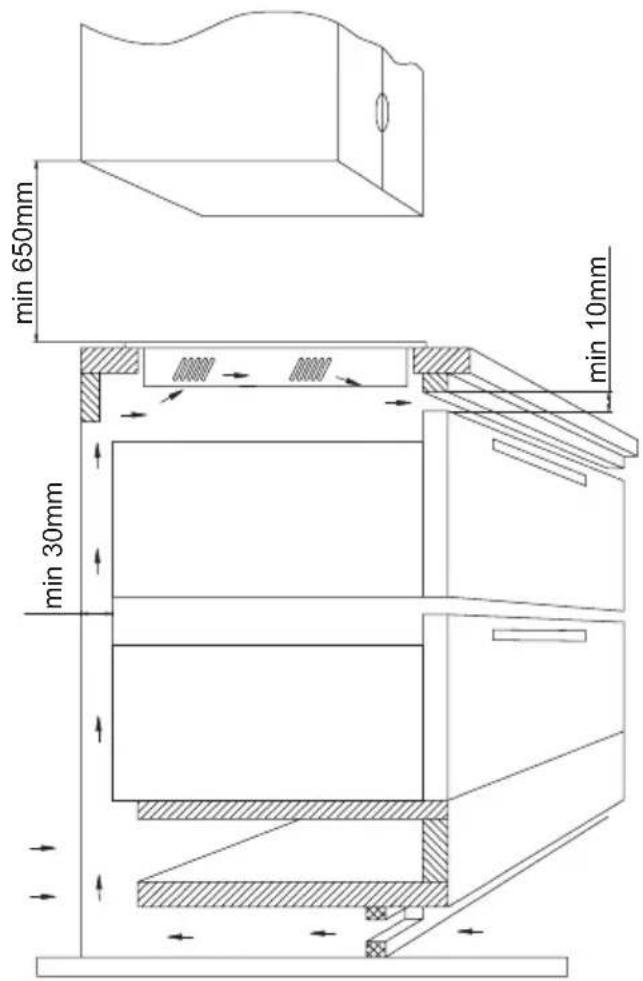

Einbau der Kochplatte über Schränken

min 650mm min 10mm min 30mm

min 650mm min 10mm min 30mm

Die Kochplatte darf nicht über einem Backofen ohne Lüftung eingebaut werden.

Einbau der Kochplatte in die Montageöffnung

Schließen Sie das Kochfeld mit dem Stromkabel gemäß dem beiliegenden Schaltplan an.

Reinigen Sie die Küchenarbeitsplatte von Staub, setzen Sie die Kochplatte in die Öffnung ein drücken Sie sie fest an die Arbeitsplatte an.

Hinweise für den Installateur

Die Kochplatte verfügt über eine Klemmleiste, die die Wahl des richtigen Anschlusses für die jeweilige Stromleistung ermöglicht.

Die Klemmleiste bietet folgende Anschlussmöglichkeiten:

- einphasig 230V \~

- zweiphasig 400V 2N \~

Die Kochplatte kann auch durch eine entsprechende Überbrückung der Klemmen der Anschlussleiste gemäß dem beiliegenden Schaltplan an die geeignete Stromversorgung angeschlossen werden durch eine entsprechende Überbrückung an der Klemmleiste gemäß dem beigelegten Schaltplan angepasst werden. Eine weitere Kopie des Schaltplans befindet sich an der Unterseite der unteren Geräteabdeckung. Um Zugang zur Anschlussleiste zu bekommen, müssen Sie die Abdeckung des Klemmenkastens öffnen. Achten Sie auf die richtige Wahl des Netzkabels in Bezug auf die Anschlussart und die Nennleistung der Kochplatte.

Hinweis! Denken Sie daran, dass der Schutzschaltkreis an die mit dem entsprechenden Symbol markierte Klemme der Anschlussleiste angeschlossen werden muss. Die elektrische Installation, von der das Kochfeld gespeist wird, muss über eine geeignete Sicherung verfügen, zusätzlich kann die Speiseleitung mit einem entsprechenden Schalter zur Stromtrennung im Notfall geschützt werden.

Machen Sie sich, bevor Sie die Kochplatte an die elektrische Installation anschließen, mit den Informationen auf dem Typenschild und im Schaltplan bekannt. Sollte das Kochfeld auf eine andere vom Schema abweichende Art und Weise angeschlossen werden, kann das Kochfeld beschädigt werden.

Hinweis! Der elektrische Anschluss darf nur von einem qualifizierten, entsprechend zugelassenen Fachmann vorgenommen werden. Eigenwillige Änderungen der elektrischen Anlage sind strengstens verboten.

Hinweis! Der Installateur ist verpflichtet, dem Benutzer die "Bescheinigung des Anschlusses des Geräts an die elektrische Installation" auszuhändigen (Das Formular befindet sich im Garantieschein). Nach dem Anschließen sollte der Installateur auch folgende Informationen über die Art des Anschlusses eintragen:

• einphasiger, zweiphasiger oder dreiphasiger Anschluss,
• Querschnitt des Anschlusskabels,
• Art der eingesetzten Schutzvorrichtung (Art der Sicherung).

Plan der möglichen Anschlüsse

Hinweis! Bei jeder Anschlussart muss der Schutzleiter an die mit Zeichnete Klemme angeschlossen werdem.				Typ / Querschnitt des Anschlusskabels	Sicherung

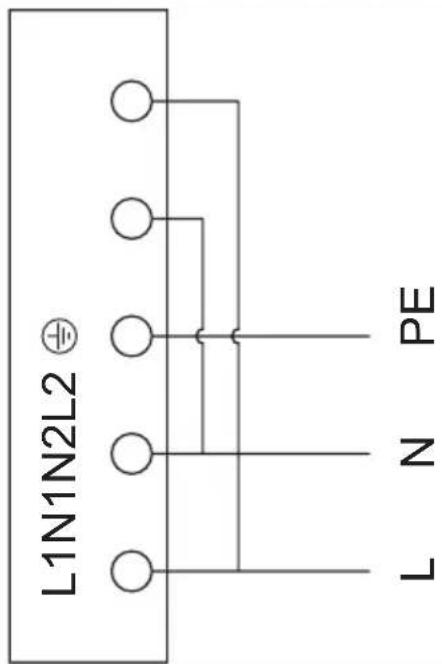

1	Für 230 V Netzspannung, einphasiger Anschluss mit Neutralleiter, Anschluss der Klemmen L1 und L2 an die Verbindungsbrücke, des Neutralleiters an N, des Schutzleiters an	1N~			min. 30A

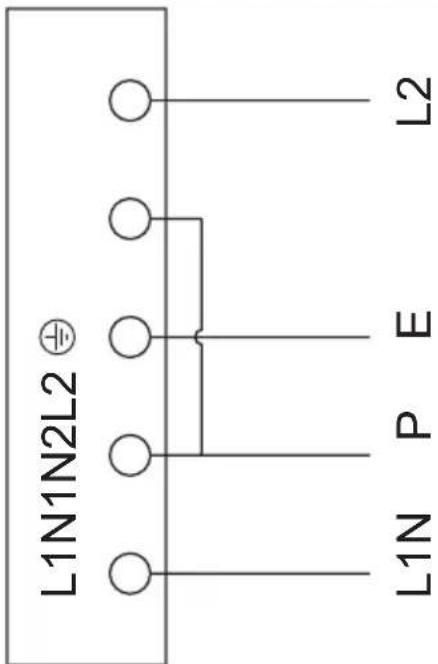

2	Bei einer Netzspannung von 230/400 V, zweiphasiger Anschluss mit Neutralleiter, Neutralleiter an N, Schutzleiter an	2N~			mind. 16A

GRUNDINFORMATIONEN ÜBER DAS GERÄT

Funktionsprinzip einer Induktionskochplatte

Unter der Scheibe einer Induktionskochplatte befinden sich Induktionsspulen, die Magnetfelder erzeugen. Diese Magnetfelder sind es, die die Töpfe erhitzen, wenn diese darauf gestellt werden. Achten Sie darauf, nur Töpfe mit induktionsgeeignetem Boden zu verwenden.

Die Kochfelder arbeiten zyklisch, das ist normal. Die Frequenz ist von der eingestellten Kochfeldleistung abhängig.

Je nach Art der Töpfe und der eingestellten Kochleistung macht das Gerät einen spezifischen Pfeifton, das ist normal und kein Anlass für eine Reklamation.

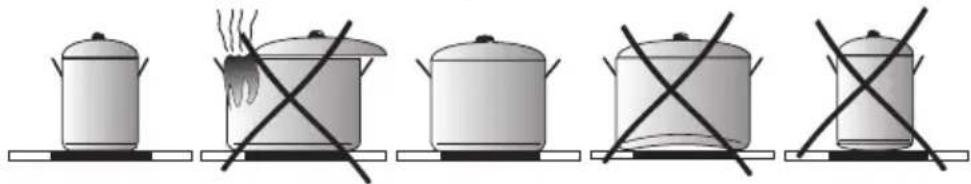

Beschaffenheit des Kochgeschirrs.

• Um festzustellen, ob ein Topf für Ihre Induktionskochplatte geeignet ist, prüfen Sie, ob sich der Topfboden und ein Magnet anziehen. Je größer die Anziehungskraft desto besser der Topf.
• Bénutzen Sie immer hochwertige Töpfe mit perfekt flachem Boden. Mit solchen Töpfen vermeiden Sie die Entstehung von zu heißen Punkten am Topfboden und damit das Anbrennen von Lebensmitteln im Topf. Töpfe und Pfannen mit dicken Metallwänden garantieren eine perfekte Wärmeverteilung. Gewölbte Topfböden und Topfböden mit tief eingeprägtem Herstellerlogo beeinträchtigen die Temperaturkontrolle durch das Induktionsmodul und können zur Überhitzung des Kochgeschirrs führen.
• Verwenden Sie keine beschädigten Töpfe, z. B. Töpfe mit einem durch Überhitzung verformten Boden.

- Wenn Sie Kochgeschirr mit ferromagnetischem Boden verwenden, dessen Durchmesser geringer als der gesamte Durchmesser des Kochgeschirrs ist, wird nur der ferromagnetische Teil des Kochgeschirrs erhitzt. Das hat zur Folge, dass sich die Wärme nicht gleichmäßig im Kochgeschirr verteilen kann. Die im Boden des Kochgeschirrs enthaltenen Aluminiumelemente verkleinern den ferromagnetischen Bereich und können so die gelieferte Wärmemenge reduzieren. Es kann zu Problemen mit der Topferkennung kommen, bzw. es kann sein, dass ein Topf überhaupt nicht erkannt wird. Der Durchmesser des ferromagnetischen Teils des Kochgeschirrs sollte der Größe des Kochfelds entsprechen, um optimale Kochergebnisse zu erzielen. Sollte ein Topf auf einem Kochfeld nicht erkannt werden, versuchen Sie, ob er auf einem Kochfeld mit entsprechend geringerem Durchmesser erkannt wird.

Die richtige Topfqualität ist eine Grundvoraussetzung für eine gute Leistung der Kochplatte.

Verwenden Sie keine externen Induktionsadapter.

- Zum Kochen mit Induktion sollte ausschließlich ferromagnetisches Kochgeschirr aus folgenden Werkstoffen verwendet werden:

• emailierter Stahl
• Gusseisen

• induktionsgeeigneter Edelstahl.

• Topfdeckel verhindern, dass beim Kochen Wärme entweicht, kürzen daher die Erwärmungszeit ab und reduzieren den Stromverbrauch.

• Achten Sie darauf, dass der Topfboden trocken ist. Wenn Sie einen Topf füllen oder aus dem Kühlschrank nehmen, vergewissern Sie sich, dass der Topfboden von unten ganz trocken ist. Dadurch vermeiden Sie Verschmutzungen der Kochplatte.

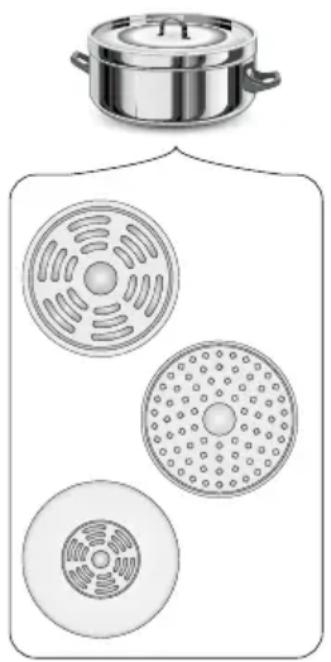

Kennzeichnung des Koch-geschirrs

Prüfen, ob sich auf dem Etikett ein Symbol befindet, das darüber informiert, dass der Topf induktionsgeeignet ist.

Edelstahl

Der Topf wird nicht erkannt.

Mit Ausnahme von Töpfen aus ferromagnetischem Stahl

Aluminium Der Topf wird nicht erkannt.

Gusseisen

Hohe Leistungsfähigkeit

Achtung: Die Töpfe können die Kochplatte zerkratzen

Emaillierter Stahl

Hohe Leistungsfähigkeit

Kochgeschirr mit flachem, dickem und glattem Boden wird empfohlen.

Glas Der Topf wird nicht erkannt.

Porzellan Der Topf wird nicht erkannt.

Kochgeschirr mit Kupferboden

Der Topf wird nicht erkannt.

Restwärmeanzeige „H“

Nach Ende des Kochvorgangs bleibt die Scheibe der Induktionsplatte im Bereich des benutzten Kochfelds weiterhin heiß, das nennt man Restwärme.

Wenn die Scheibe heiß ist, erscheint in der Kochfeldanzeige das Symbol „H“.

Solange Restwärme angezeigt wird, darf das Kochfeld wegen Verbrennungsgefahr nicht berührt und es dürfen auch keine wärmeempfindlichen Gegenstände darauf gestellt werden! Bei einem Stromausfall wird das Symbol für Restwärme „H“ nicht angezeigt. Trotzdem können die jeweiligen Kochfelder noch heiß sein!

Vor dem ersten Einschalten der Kochplatte

• Säubern Sie die Induktionskochplatte sorgfältig. Die Kochplatte hat eine Glasoberfläche und muss darum vorsichtig gehandhabt werden.
• Bei der ersten Inbetriebnahme des Geräts können Gerüche entstehen. Schalten Sie in dem Fall die Raumlüftung ein oder öffnen Sie das Fenster. Die Geruchsentwicklung ist vorübergehend.

Nichterkennung eines Topfes auf einem eingeschalteten Kochfeld

Wenn auf ein eingeschaltetes Kochfeld kein Topf oder ein ungeeigneter Topf gestellt wird, erscheint in der Anzeige das entsprechende Symbol. Das Kochfeld schaltet sich nach 1 Minute aus, wenn kein geeigneter Topf darauf gestellt wird (die Platte bleibt noch eine weitere Minute im Standby, dann schaltet sie sich ganz aus, es sei denn andere Kochfelder sind in Betrieb).

Maße des Kochgeschirrs

Verwenden Sie, um optimale Kochergebnisse zu erzielen, Kochgeschirr mit einem Boden (ferromagnetischem Teil), der größenmäßig dem Kochfeld entspricht.

Wenn der Durchmesser des Topfbodens kleiner ist als das jeweilige Kochfeld, wird dadurch die Leistung des Kochfelds beeinträchtigt und die Kochzeit verlängert.

Die Kochfelder haben eine untere Erkennungsgrenze für Kochgeschirr, die vom Durchmesser des ferromagnetischen Teils des Topfbodens und vom Topfmaterial abhängig ist.

Durchmesser des Kochfelds Durchmesser des Topfes [mm]

160 120

180 140

210 180

BEDIENUNG

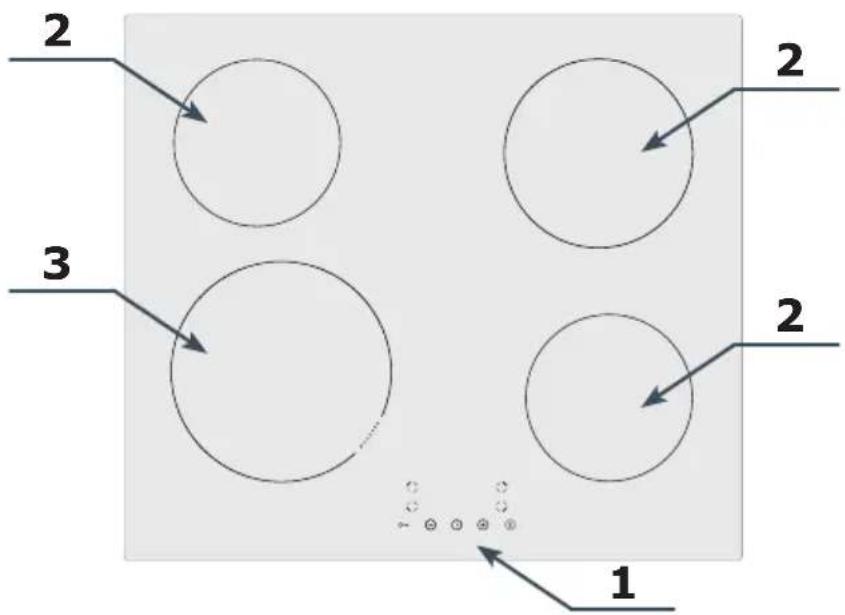

Bestandteile des Geräts

2 3 2 2 1

1. Bedienfeld
2. Induktionskochfelder
3. Induktionskochfeld mit Booster-Funktion

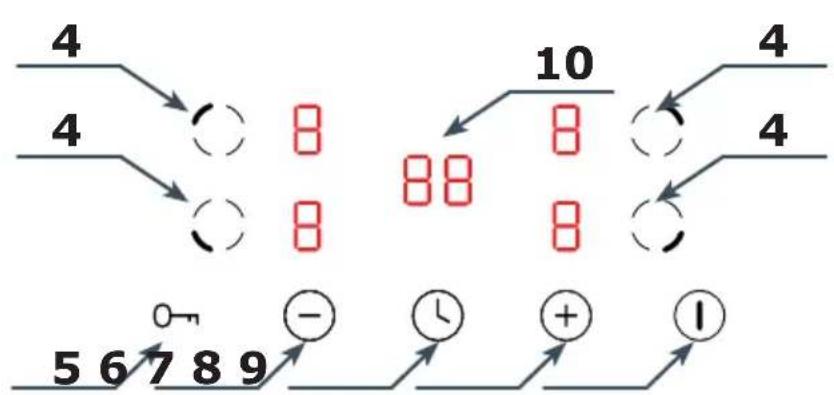

Bedienfeld

1. Sensor für die Wahl des Kochfelds
2. Sensor für die Kin- dersicherung
3. Sensor Minus „-”
4. Sensor für den Timer
5. Sensor Plus „+”
6. Sensor zum Einschalten/Ausschalten des Geräts
7. Timeranzeige

Hinweis: Jede Benutzung eines Sensors wird durch einen Signalton bestätigt. Diese Signaltöne können nicht ausgeschaltet werden.

Anschließen an den Netz-Einschalten eines Kochfelds strom

Nach dem Anschließen an den Netzstrom werden alle Anzeigen der Kochplatte für etwa 1 Sekunde beleuchtet und es erklingt ein Sig- nalton. Die Kochplatte geht in den Standby-Modus über.

Stellen Sie den Topf auf das gewünschte Kochfeld, zum Beispiel hinten links. Drücken Sie den Sensor ①, in den Kochfeldanzeigen erscheint ②. Schalten Sie das gewählte Kochfeld mit dem Sensor ③ ein und wählen Sie dann mit den Sensoren ④ und ⑤ die Leistung des Kochfelds im Bereich von 1 bis 9 (bestimmte Kochfelder haben

zusätzlich eine Booster-Funktion, diese wird weiter unter in der Anleitung beschrieben). Drücken Sie nochmals den Sensor 🔔 um die Heizleistung zu bestätigen, Sie können auch einige Sekunden warten, bis die Leistung automatisch bestätigt wird. Wenn auf dem betreffenden Kochfeld kein Topf steht, erscheint in der Anzeige das Symbol ☐. Der Kochvorgang beginnt, sobald Sie einen Topf auf das Kochfeld stellen.

Hinweis:

Sie können den Topf jederzeit auf das Kochfeld stellen, auch bevor Sie es einschalten. Wenn Sie die Leistung nicht innerhalb 1 Minute nach dem Einschalten der Kochplatte einstellen, schaltet sich die Kochplatte automatisch wieder aus. Nach der Wahl eines Kochfelds mit dem Sensor Oerscheint in der Anzeige der voreingestellte Wert 5. Dieser voreingestellte Wert kann nicht geändert werden.

Booster-Funktion

Diese Funktion besteht in einer vorübergehenden Steigerung der Heizleistung eines bestimmten Kochfelds. Die Leistung kann in diesem Fall im Bereich von 1-P eingestellt werden, wobei P der Höchstleistung des betreffenden Kochfelds entspricht.

Hinweis: Die Booster-Funktion läuft maximal 5 Minuten, danach wird die Leistung des Kochfelds automatisch auf 9 herabgesetzt.

Änderung der eingestellten Kochfeldleistung

Drücken Sie den Sensor ○des eingeschalteten Kochfelds, auf dem ein Topf steht, ändern Sie dann mit den Sensoren ◎und ●die Leistung des Kochfelds im Bereich von 1 bis 9 (1-P für Kochfelder mit Booster-Funktion). Bestätigen Sie die neue Leistung mit dem Sensor

Ausschalten eines Kochfelds

Um ein einzelnes Kochfeld auszuschalten, drücken Sie den Sensor des Kochfelds, das Sie ausschalten möchten, und dann haben Sie zwei Möglichkeiten:

• Sie können die Leistung des Kochfelds mit dem Sensor auf 0 zurücksetzen.
• Sie können gleichzeitig die Sensoren ☐ und ☑drücken, damit sich die Leistung des Kochfelds automatisch auf 0 zurücksetzt.

In beiden Fällen können Sie dann den Wert 0 mit dem Sensor bestätigen oder einige Sekunden warten, bis der Wert automatisch bestätigt wird.

Um alle Kochfelder gleichzeitig auszuschalten, drücken Sie den Sensor ① und die Kochplatte schaltet sich ganz ab.

Kindersicherung

Die Kindersicherung bewirkt, dass die Sensoren, ausgenommen ①, nicht betätigt werden können. In der Anzeige erscheint das Symbol E6.

Um die Kochplatte zu blockieren, drücken und halten Sie den Sensor 0 für 3 Sekunden, bis in der Anzeige Lerscheint. Um die Kochplatte wieder zu entsperren, drücken und halten Sie den Sensor 0 für 3 Sekunden, bis Lerlischt.

Sie können die Kochplatte auch während des Betriebs blockieren, der Sensor ① ist aktiv. In einem dringenden Fall können Sie die Kochplatte mit dem Sensor ① aus-

schalten, ohne sie vorher entsperren zu müssen. Um die Kochplatte wieder einschalten zu können, müssen Sie zunächst die Kindersicherung ausschalten.

Automatisches Ausschalten eines Kochfelds

Die Kochfelder schalten sich, je nachdem mit welcher Leistung sie arbeiten, nach einer bestimmten Zeit ab. Diese Funktion ist mit der Sicherheit verbunden und kann nicht deaktiviert werden.

Eingestellte Leistung	Ausschaltzeit
1 8 Std.
2 8 Std.
3 8 Std.
4 4 Std.
5 4 Std.
6 4 Std.
7 2 Std.
8 2 Std.
9 2 Std.

Timer-Funktion

Um den Timer zum Beispiel auf 25 Minuten einzustellen, schalten Sie mit dem Sensor ①die Kochplatte ein, in den Kochfeldanzeigen erscheint . Drücken Sie jetzt den Sensor ⚙ im Display beginnt die rechte der Ziffern ☐zu blinken. Wählen Sie mit den Sensoren ⊕ und ○den Wert 5, drücken Sie den Sensor ⚙ein weiteres Mal, im Display beginnt die linke der Ziffern ☐zu blinken. Wählen Sie mit den Sensoren ⊕und ○den Wert 2. Bestätigen Sie die Zeit mit dem Sensor ⚙ Der Timer ist jetzt auf 25 Minuten eingestellt, nach Ablauf dieser Zeit erklingt ein Signalton, der ungefähr 30 Sekunden andauert. Sie können den Signalton ausschalten, indem Sie einen beliebigen Sensor drücken. Sie können den Timer auch bei eingeschaltetem Kochfeld (während des Kochens) aktivieren.

Einstellen der Ausschaltzeit eines Kochfelds

Sie können die Zeit einstellen, zu der sich ein Kochfeld ausschalten soll. Schalten Sie zu diesem Zweck das betreffende Kochfeld ein und stellen Sie die Leistung ein. Drücken Sie, noch während die eingestellte Leistung blinkt, den Sensor ⑨. Verfahren Sie dann genau wie bei der Einstellung des Timers. Drücken Sie nach der Bestätigung der automatischen Ausschaltzeit des Kochfelds nochmals den Sensor ⑩ um die Ausschaltzeit der Kochplatte zu bestätigen. Ein blinkender Punkt neben der Leistungszahl des betreffenden Kochfelds zeigt an, dass die Funktion aktiv ist. Nach Ablauf der eingestellten Zeit schaltet sich das Kochfeld automatisch aus. Sie können die Ausschaltzeit für jedes Kochfeld getrennt einstellen.

Hinweis! Sowohl für den Timer als auch für die Ausschaltzeit gilt:

• Sie können eine Zeit von 1-99 Minuten einstellen.
  • Die Zeit läuft ab der Bestätigung mit dem Sensor 🔒
• Um die eingestellte Zeit für die beiden Funktionen zu ändern oder zu löschen, verfahren Sie wie beim Einstellen der Zeit, aber setzen Sie die Zeit auf 00 zurück.
• Drücken Sie den Sensor, zum die eingestellten Zeiten zu löschen und die Kochplatte ganz abzuschalten.

VORGEHEN IN NOTSITUATIONEN

Bei jeder Notfallsituation ist wie folgt vorzugehen:

• Funktionsbaugruppen des Gerätes ausschalten
  • Von der Stromversorgung trennen
• Reparatur melden
• Da einige geringfügige Fehler entsprechend den unten angegebenen Anweisungen durch den Benutzer selbst entfernt werden können, ist das Gerät gemäß den Punkten der nachstehenden Tabelle zu überprüfen, bevor der Kundendienst angerufen wird.

PROBLEM URSACHE BEHEBUNG
1.Keine Gerätefunktion - Stromausfall		- Die Sicherung der Hausanlage überprüfen und - falls diese durchgebrannt ist - auswechseln
2.Keine Gerätereaktion auf die Eingabewerte	- Die Bedienblende nicht eingeschaltet	- Einschalten
	- Eine Taste wurde zu kurz gedrückt (kürzer als eine Sekunde)	- Tasten ein wenig länger drücken
	- Mehrere Tasten gleichzeitig gedrückt	- Immer nur eine Taste drücken (Ausnahme: Ausschalten einer Kochzone)
3.Das Gerät reagiert nicht und gibt ein langes Schallsignal aus.	- Unsachgemäße Bedienung (falsche Sensoren oder zu schnell gedrückt)	- Gerät erneut einschalten
	- Sensor(en) verdeckt oder verschmutzt	- Sensoren aufdecken oder reinigen
4.Das ganze Gerät wird ausgeschaltet.	- Nach Einschalten wurden über einen längeren Zeitraum als 10 Sekunden keine Werte eingegeben.	- Bedienblende erneut einschalten und sofort Werte eingeben
	- Sensor(en) verdeckt oder verschmutzt	- Sensoren aufdecken oder reinigen
5.Eine Kochzone schaltet automatisch ab und auf dem Display erscheint die Anzeige „H”.	- Betriebsdauerbegrenzung - Die Kochzone erneut einschalten
	- Sensor(en) verdeckt oder verschmutzt	- Sensoren aufdecken oder reinigen
	- Überhitzung der elektronischen Elemente
6. Die Restwärmeanzeige leuchtet nicht, obwohl die Kochfelder noch heiß sind.	- Stromausfall, Gerät vom Energieversorgungsnetz getrennt.	- Die Restwärmeanzeige wird erst nach dem nächsten Ein- und Ausschalten der Bedienblende wieder ansprechen.
7.Ein Riss im Glaskera-mik-Kochfeld.	Gefahr! Das Kochfeld sofort vom Netz trennen (Sicherung). Sich mit dem nächstgelegenen Servicepunkt in Verbindung setzen.
8.Wenn die Störung immer noch nicht behoben ist.	Das Kochfeld sofort vom Netz trennen (Sicherung). Sich an die zuständige Kundendienststelle wenden.Wichtig!Sie sind für den ordnungsmäßigen Zustand des Gerätes und dessen richtigen Einsatz im Haushalt verantwortlich. Wenn Sie durch einen Fehler bei der Bedienung den Servicedienst zu sich bestellen, dann ist solch ein Besuch auch im Garantiezeitraum für Sie kostenpflichtig.Für Schäden, die durch Nichtbeachtung dieser Gebrauchsanleitung entstehen, übernehmen wir leider keine Haftung.
9. Das Induktionskochfeld gibt Schnarchtöne aus.	Diese Erscheinung ist normal. Es funktioniert der Ventilator, der die elektronischen Systeme kühlt.
10. Das Induktionskochfeld gibt Pfeiftöne aus.	Diese Erscheinung ist normal. Bei der Betriebsfrequenz der Induktionsspulen wird bei der Benutzung von mehreren Kochzonen mit maximaler Leistung ein leiser Pfeifton ausgegeben.
11. Das Kochfeld funktioniert nicht, die Kochzonen können nicht eingeschaltet oder bedient werden.	- Fehler der Elektronik	- Das Kochfeld neu starten, für ein paar Minuten vom Stromnetz trennen (Sicherung herausnehmen).

FEHLERCODES

Während das Gerät in Betrieb ist, können in der Anzeige Fehlercodes erscheinen. Ihre Bedeutung ist in der untenstehenden Tabelle erklärt:

PROBLEM ÜRSACHE MASSNAHMEN
E4/E5	Beschädigung des Temperatursensors	Mit dem Kundendienst Kontakt aufnehmen
E7/E8	Beschädigung des Temperatursensors des IGBT	Mit dem Kundendienst Kontakt aufnehmen
E2/E3 Falsche Versorgungsspannung Die Versorgungsspannung prüfen.
E6/E9 Überhitzung der Kochplatte		Die Platte erst wieder einschalten, wenn sie vollständig abgekühlt ist

REINIGUNG UND WARTUNG

Wird eine Reinigung und Pflege des Glaskeramik-Kochfeldes sowie dessen entsprechende Wartung sichergestellt, trägt dies zur Verlängerung eines störungsfreien Betriebs des Gerätes entscheidend bei.

Bei der Reinigung des Glaskeramik-Kochfeldes sind dieselben Grundsätze wie bei Glasoberflächen zu beachten. Dazu dürfen auf keinen Fall Scheuermittel, aggressive Reinigungsmittel, Sand und Scheuerschwamm verwendet werden. Dampfreiniger dürfen zur Reinigung ebenfalls nicht genutzt werden.

Reinigung Kochfeldes nach jeder Benutzung

Leichte, nicht eingebrannte Verschmutzungen mit feuchtem Tuch ohne Reinigungsmittel abwischen. Durch die Verwendung eines Geschirrspülmittels können bläuliche Verfärbungen entstehen. Selbst wenn spezielle Reinigungsmittel verwendet werden, lassen sich diese hartnäckigen Flecke erst nach mehreren Reinigungsversuchen entfernen.

Fest eingebrannte Verschmutzungen müssen mit einem scharfen Schaber entfernt werden. Anschließend die Kochzone mit feuchtem Tuch abwischen.

Fleckenentfernung

Helle, perlenweiße Flecken (Aluminiumrückstände) können vom abgekühlten Kochfeld mit Hilfe von speziellen Reinigungsmitteln entfernt werden. Kalksteinrückstände (nach dem Überlaufen von Wasser) können mit Essig oder speziellem Reinigungsmittel entfernt werden. Bei der Entfernung der Verschmutzungen von Zucker, zuckerhaltigen Speisen, Kunststoffen oder Aluminiumfolie darf die Kochzone nicht ausgeschaltet werden! Die Rückstände von der Kochzone sofort (wenn heiß) mit einem scharfen Schaber gründlich abkratzen. Nach der Entfernung von Schmutz darf die Kochzone ausgeschaltet und nach dem Abkühlen mit Hilfe von speziellen Reinigungsmitteln endgültig gereinigt werden.

Spezielle Reinigungsmittel sind in Supermärkten, elektrotechnischen Fachgeschäften, Drogerien, Lebensmittelgeschäften und Läden mit Haushaltsgeräten zu kaufen. Scharfe Schaber können in den Fachgeschäften für Heimwerker, Baumärkten und Geschäften mit Malerzubehör gekauft werden.

Das Reinigungsmittel nie auftragen, wenn das Kochfeld heiß ist. Das aufgetragene Reinigungsmittel am besten trocknen lassen und erst dann mit nassem. Tuch abwischen. Bevor das Kochfeld wieder erhitzt wird, sollten die Überreste des Reinigungsmittels mit feuchtem Tuch abgewischt werden. Sonst könnten sie eine ätzende Wirkung haben.

Bei Nichtbeachtung der Anweisungen bezüglich der Behandlung der Glaskeramik-Kochfelder verliert der Benutzer seine Garantierechte!

Periodische Inspektionen

Neben den Maßnahmen zur Sicherstellung laufender Sauberhaltung des Kochfeldes sollte man:

• Periodische Kontrollen der Funktionalität der Steuerkomponenten und Baugruppen des Kochfeldes durchführen lassen. Nach Ablauf der Garantie sollte man die technischen Inspektion des Kochfeldes mindestens einmal pro zwei Jahre in einem Servicepunkt durchführen lassen,
• Festgestellte Mängel beseitigen lassen,
• Periodische Wartung der Baugruppen des Kochfeldes durchführen lassen.

Achtung!

Wenn die Steuerung bei einem eingeschalteten Kochfeld aus irgendeinem Grunde nicht bedient werden kann, ist der Hauptschalter auszuschalten oder die Sicherung auszudrehen und den Kontakt mit dem zuständigen Kundendienst aufzunehmen.

Achtung!

Sollten Risse oder Absplitterungen auf der Oberfläche des Glaskeramik-Kochfeldes vorkommen, so ist es sofort auszuschalten und von der Stromversorgung sofort zu trennen. Zu diesem Zweck die Sicherung abschalten oder den Stecker herausziehen. Anschließend sich mit dem nächstgelegenen Servicepunkt in Verbindung setzen.

Achtung!

Sämtliche Reparaturen und Einstellarbeiten sollten an einem zuständigen Servicepunkt oder durch einen entsprechend zugelassenen Fachmann vorgenommen werden.

Garantieleistungen laut Garantieschein. Der Hersteller übernimmt keine Haftung für Schäden, die durch einen unsachgemäßen Betrieb des Produktes entstehen.

Der Hersteller empfiehlt, dass alle Reparaturen und alle Einstellmaßnahmen durch den Werkskundendienst oder durch Autorisierten Servicedienst des Herstellers. Die Reparaturen sollen ausschließlich durch Personen mit entsprechenden Qualifikationen durchgeführt werden.

CE-Konformitätserklärung

Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung, dass dieses Produkt den einschlägigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht:

• Niederspannungsrichtlinie 2014/35/EG
- Elektromagnetische Verträglichkeit 2014/30/EG
• ErP – Richtlinie 2009/125/EG
• Richtlinie RoHS 2011/65/EG

Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

Dear customer,
