Produkttyp	LED-Strahler
Marke	Perel
Modell	LEDA5010NWB
Gehäusefarbe	Schwarz / Weiß
Leistung (LED-Modul)	100 W COB
Nennleistung	100 W
Nennspannung	220-240 V~, 50 Hz
Leistungsfaktor	0,99
Energieverbrauch	100 kWh/1000 h
Farbtemperatur	Neutralweiß (4000 K)
Abstrahlwinkel	120°
Lichtstrom	10800 lm
Farbwiedergabeindex (CRI)	80
Aufwärmzeit (60 %)	< 1 s
Nennlebensdauer	30000 h
Anzahl der Schaltzyklen	15000
Abmessungen (L x H x T)	360 x 255 x 56 mm
Gewicht	3600 g
Kabellänge	± 50 cm
Maximale Montagehöhe	3 m
Mindestabstand zur beleuchteten Fläche	0,5 m
Dimmerkompatibilität	Nein
Austauschbare Lichtquelle	Nein (gesamtes Gerät ersetzen)
Wartung	Reinigung mit Glasreiniger und weichem Tuch

Häufig gestellte Fragen - LEDA5010NWB Perel

Welche Montagehöhe wird für den LEDA5010NWB empfohlen?

Die maximale Montagehöhe beträgt 3 Meter. Für eine optimale Installation halten Sie einen Mindestabstand von 0,5 m zwischen Lichtaustritt und beleuchteter Fläche ein.

Kann ich diesen Strahler mit einem Dimmer verwenden?

Nein, dieser Strahler ist nicht für den Betrieb mit einem Dimmer geeignet. Die Verwendung eines Dimmers kann das Gerät beschädigen oder zu Fehlfunktionen führen.

Wie reinige ich den LED-Strahler LEDA5010NWB?

Trennen Sie das Gerät vom Stromnetz und lassen Sie es abkühlen. Verwenden Sie Glasreiniger und ein weiches Tuch zur Reinigung des Gehäuses. Stellen Sie sicher, dass alle Teile trocken sind, bevor Sie es wieder anschließen. Tauchen Sie das Gerät niemals in Flüssigkeit.

Ist die Lichtquelle austauschbar?

Nein, die Lichtquelle ist nicht austauschbar. Am Ende ihrer Lebensdauer muss das gesamte Gerät ersetzt werden.

Wie hoch ist der Stromverbrauch dieses Strahlers?

Die Nennleistung beträgt 100 W bei einem Energieverbrauch von 100 kWh/1000 h (Leistungsfaktor 0,99).

Wie lange ist die Lebensdauer des LEDA5010NWB?

Die Nennlebensdauer beträgt 30.000 Stunden bei bis zu 15.000 Schaltzyklen.

Kann ich den Strahler über Kopf montieren?

Nein, montieren Sie das Gerät nicht über Kopf, um die Abdichtung zu gewährleisten. Befestigen Sie es an einer stabilen, nicht brennbaren Außenwand in einer Höhe von 0,5 bis 3 m.

Welche Sicherheitsvorkehrungen sind zu beachten?

Blicken Sie nicht direkt in die Lichtquelle. Trennen Sie das Gerät vor jedem Eingriff vom Stromnetz. Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen. Nicht verwenden, wenn das Glas gerissen ist.

Wie entsorge ich dieses Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Beachten Sie die örtlichen Vorschriften zur Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Bringen Sie es zu einem Recyclinghof oder einer entsprechenden Sammelstelle.

Was tun, wenn das Netzkabel beschädigt ist?

Das externe flexible Kabel kann nicht ersetzt werden. Bei Beschädigung muss das Gerät entsorgt werden. Überlassen Sie Reparaturen nur qualifiziertem Fachpersonal.

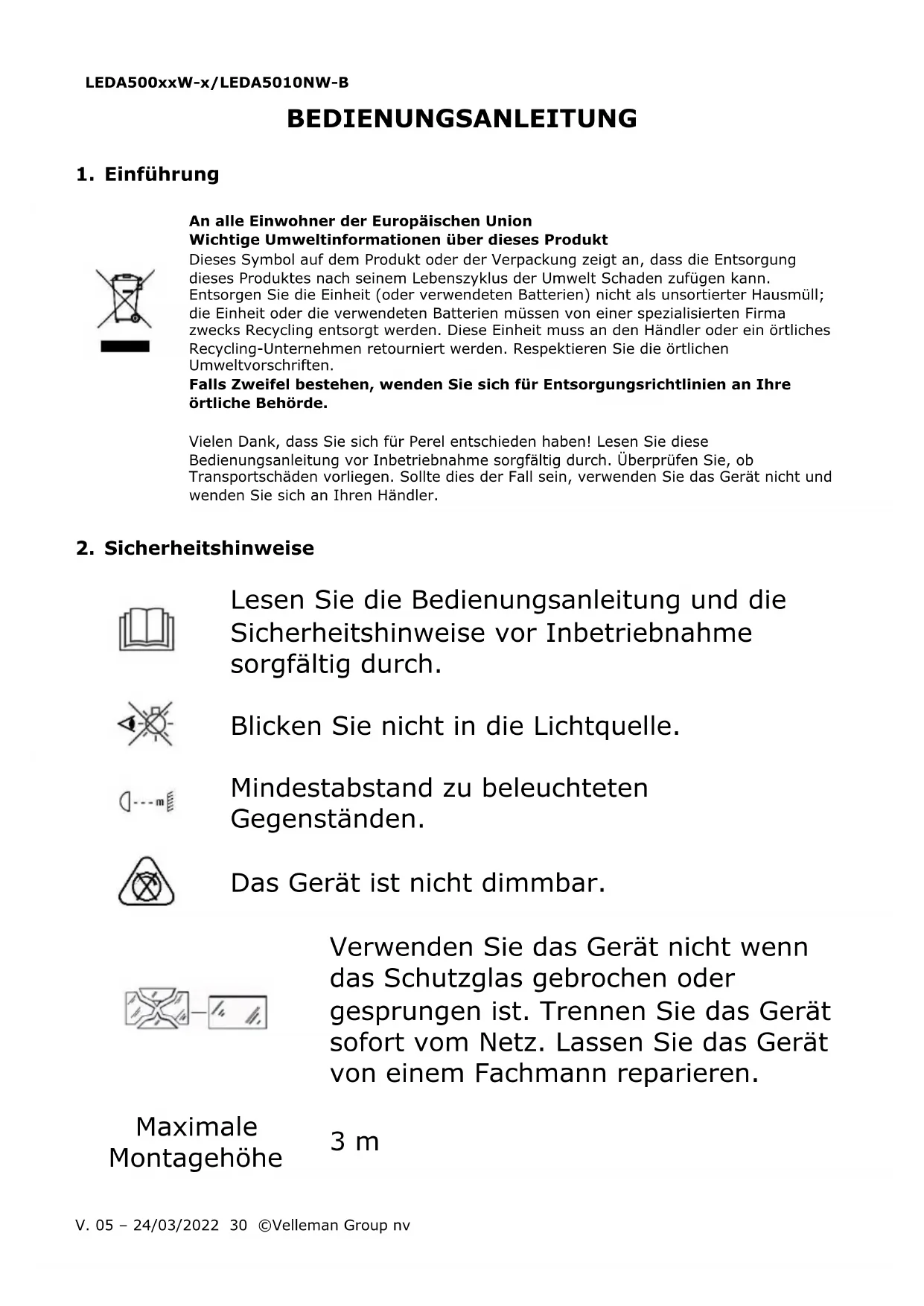

BEDIENUNGSANLEITUNG LEDA5010NWB Perel

BEDIENUNGSANLEITUNG 30

INSTRUKCJA OBSŁUGI 37

MANUAL DO UTILIZADOR 44

CE

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder die verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen Sie die Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme sorgfältig durch.

Blicken Sie nicht in die Lichtquelle.

Mindestabstand zu beleuchteten Gegenständen.

Das Gerät ist nicht dimmbar.

Verwenden Sie das Gerät nicht wenn das Schutzglas gebrochen oder gesprungen ist. Trennen Sie das Gerät sofort vom Netz. Lassen Sie das Gerät von einem Fachmann reparieren.

Maximale Montagehöhe

3 m

max. Projektionsfläche 260 x 182 mm

- Dieses Gerät darf von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen mit mangelnder Erfahrung und mangelnden Kenntnissen nur dann benutzt werden, wenn sie beaufsichtigt werden oder, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, Anleitung für den Gebrauch des Geräts erhalten und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen Das Gerät darf nicht von unbeaufsichtigten Kindern gereinigt oder gewartet werden.

- Lassen Sie dieses Gerät von einem Fachmann installieren und warten.

- Stellen Sie sicher, dass die in der Bedienungsanleitung angegebene Netzspannung (siehe 'Technische Daten') der Spannung Ihrer örtlichen Stromversorgung entspricht.

- Das externe, flexible Kabel dieser Leuchte kann nicht ausgetauscht werden. Es ist nicht möglich, das Kabel oder die Leitung zu ersetzen, ohne die Leuchte zu beschädigen oder zu zerstören.

- Das Leuchtmittel ist nicht austauschbar; Ersetzen Sie bei Bedarf die Arbeitsleuchte.

3. Allgemeine Richtlinien

• Siehe Velleman ^® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Weder Velleman Group nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Installation

Richtlinien

• Die Konstruktion muss während einer Stunde eine Punktlast von maximal 4 x dem Gewicht des Gerätes tragen können, ohne dass Verformung verursacht wird.
• Stehen Sie während der Montage, Entfernung oder Wartung nie direkt unter dem Gerät. Lassen Sie das Gerät jährlich und vor der Inbetriebnahme von einem Fachmann prüfen.
• Eine gründliche praktische Erfahrung ist für die Installation des Gerätes notwendig: Sie müssen die max. Belastung der Tragkonstruktion berechnen können, wissen welches Konstruktionsmaterial Sie verwenden dürfen. Außerdem müssen Sie das verwendete Material und das Gerät regelmäßig nachsehen lassen. Montieren Sie das Gerät nie selber wenn Sie damit keine Erfahrung haben. Eine schlechte Montage kann Verletzungen verursachen.
  • Das Gerät ist nicht dimmbar.

Abstand

• Halten Sie einen Abstand von mindestens 20 cm zur Oberseite und mindestens 30 cm zu beiden Seiten ein.
• Beachten Sie eine minimale Entfernung von 0,5 m zwischen der Lichtausbeute und irgendeiner beleuchteten Fläche.

Geeigneten Montageort auswählen

• Der Erfassungsbereich kann nach eigenem Bedarf angepasst werden: drehen Sie das Gerät nach links, recht, oben oder unten. Der Bewegungsmelder ist viel empfindlicher für Gegenstände, die quer durch den Erfassungsbereich laufen als für Gegenstände, die auf den Bewegungsmelder zugehen. Dies ist eine sehr wichtige Erwägung bei der Wahl des Montageortes.
• Installieren Sie den Strahler nicht über Kopf, um die Wasserdichtheit zu gewährleisten.
• Befestigen Sie das Gerät an einer nicht entzündbaren Außenwand (0.5-3.0 m), in einem Winkel von ± 60° und vorzugsweise unter einem Dach, das das Gerät vor Regen und direktem Sonnenlicht schützt.
• Beachten Sie, dass das Erfassungsfenster nicht blockiert wird und, dass es keine bewegende Gegenstände im Erfassungsbereich gibt.
• Installieren Sie das Gerät nicht in der Nähe von Belüftungsöffnungen, Heizungen USW.

Den Scheinwerfer installieren

LEDA500xxW-x/LEDA5010NW-B

1. Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es vom Netz zu trennen. Isolieren Sie das Gerät vor der Installation oder der Wartung elektrisch.

2. Verwenden Sie die Halterung, um die Position der Montagelöcher zu bestimmen.

3. Bohren Sie die Löcher und befestigen Sie die Halterung mit Schrauben und Dübeln.

4. Verbinden Sie das Stromkabel mit der Lüsterklemme. Beachten Sie, dass das Kabel nicht zu stramm sitzt. Lassen Sie genügend Spielraum.

E N L

E = Schutzleiter, gelb/grün

L = Phase, braun

1. Um den Strahler in die gewünschte Position zu bringen: Lockern Sie die Scharniere mit einem Schraubendreher.

2. Setzen Sie das Gerät in die gewünschte Position und setzen Sie die Scharniere wieder fest.

5. Pflege und Wartung

Vor dem Reinigen oder Warten:

1. Trennen Sie das Gerät vom Netz.

2. Lassen Sie das Gerät abkühlen.

Reinigung

- Verwenden Sie einen Glasreiniger und ein sanftes Tuch, um das Gehäuse zu reinigen.

- Beachten Sie, dass alle Teile trocken sind, bevor Sie das Gerät wieder mit dem Netz verbinden.

- Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der das Gerät betrieben wird (z.B. Rauch, Einsatz von Nebelmaschine, Staub usw.)

• Tauchen Sie das Gerät nie in eine Flüssigkeit ein.

Wartung

- Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es vom Netz zu trennen. Isolieren Sie das Gerät vor der Installation oder der Wartung elektrisch.

- Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.

- Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löchen in Montagebügeln, verändern Sie die Anschlüsse nicht usw.

- Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft warten.

- Außer der Lampe gibt es keine zu wartenden Teile.

- Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

6. Technische Daten

Gehäusefarbe ....Schwarz/Weiß

elektrische Daten

Leistung (LED-Modul) 10 W COB

Gesamtnennleistung 10 W

Nennspannung (Treiber) 220-240 V\~, 50 Hz

Leistungsfaktor 0.57

Energieverbrauch 10 kWh/1000 h

technische Daten

Farbe

LEDA5001NW-x neutralweiß

LEDA5001WW-x ...... Warmweiß

Farbtemperatur

LEDA5001NW-x 4000 K

LEDA5001WW-x 3000 K

Abstrahlwinkel 120°

Lichtstrom....1000 lm

Farbwiedergabe-Index (Ra) 80

Zündzeit ....../< 0.5 s

Aufwärmzeit (60 %) ....< 1 s

Lebensdauer

Nominelle Lebensdauer 30000 h

Anzahl Schaltzyklen.... 15000

Abmessungen (B x H x T).... 130 x 90 x 35 mm

Gewicht....560 g

Kabellänge .... ± 50 cm

Gehäusefarbe ....Schwarz/Weiß

elektrische Daten

Leistung (LED-Modul) 20 W COB

Gesamtnennleistung 20 W

Nennspannung (Treiber) 220-240 V\~, 50 Hz

Leistungsfaktor 0.8

Energieverbrauch 20 kWh/1000 h

technische Daten

Farbe

LEDA5002NW-x neutralweiß

LEDA5002WW-x ...... Warmweiß

Farbtemperatur

LEDA5002NW-x 4000 K

LEDA5002WW-x 3000 K

Abstrahlwinkel 120°

Lichtstrom....2050 lm

Farbwiedergabe-Index (Ra) 80

Aufwärmzeit (60 %) ....< 1 s

Lebensdauer

Nominelle Lebensdauer 30000 h

Anzahl Schaltzyklen.... 15000

Abmessungen (B x H x T).... 180 x 126 x 36 mm

Gewicht....750 g

Kabellänge .... ± 50 cm

Erfassungswinkel 160°

Gehäusefarbe ....Schwarz/Weiß

elektrische Daten

Leistung (LED-Modul) 30 W COB

Gesamtnennleistung 30 W

Nennspannung (Treiber) 220-240 V\~, 50 Hz

Leistungsfaktor 0.9

Energieverbrauch 30 kWh/1000 h

technische Daten

Farbe

LEDA5003NW-x......neutralweiß

LEDA5003WW-x ...... Warmweiß

Farbtemperatur

LEDA5003NW-x 4000 K

LEDA5003WW-x 3000 K

Abstrahlwinkel 120°

Lichtstrom....3200 lm

Farbwiedergabe-Index (Ra) 80

Zündzeit ....../< 0.5 s

Aufwärmzeit (60 %) ....../< 1 s

Lebensdauer

Nominelle Lebensdauer 30000 h

Anzahl Schaltzyklen.... 15000

Abmessungen (B x H x T).... 210 x 147 x 37 mm

Gewicht.... 1050 g

Kabellänge ± 50 cm

Erfassungswinkel 160°

LEDA5005NW-x/LEDA5005WW-x

Gehäusefarbe ....Schwarz/Weiß

elektrische Daten

Leistung (LED-Modul) 50 W COB

Gesamtnennleistung 50 W

Nennspannung (Treiber) 220-240 V\~, 50 Hz

Leistungsfaktor 0.95

Energieverbrauch 50 kWh/1000 h

technische Daten

Farbe

LEDA5005NW-x neutralweiß

LEDA5005WW-x ...... Warmweiß

Farbtemperatur

LEDA5005NW-x 4000 K

LEDA5005WW-x 3000 K

Abstrahlwinkel 120°

Lichtstrom....5400 lm

Farbwiedergabe-Index (Ra) 80

Aufwärmzeit (60 %) .... < 1 s

Lebensdauer

Nominelle Lebensdauer 30000 h

Anzahl Schaltzyklen.... 15000

Abmessungen (B x H x T).... 260 x 182 x 51 mm

Gewicht.... 1530 g

Kabellänge .... ± 50 cm

Erfassungswinkel 160°

LEDA5010NW-B

Gehäusefarbe ....Schwarz/Weiß

elektrische Daten

Leistung (LED-Modul) 100 W COB

Gesamtnennleistung 100 W

Nennspannung (Treiber) 220-240 V\~, 50 Hz

Leistungsfaktor 0.99

Energieverbrauch ....100 kWh/1000 h

technische Daten

Farbe....neutralweiß

Farbtemperatur....4000 K

Abstrahlwinkel 120°

Lichtstrom....10800 lm

Farbwiedergabe-Index (Ra) 80

Aufwärmzeit (60 %) ....< 1 s

Lebensdauer

Nominelle Lebensdauer 30000 h

Anzahl Schaltzyklen 15000

Abmessungen (B x H x T) 360 x 255 x 56 mm

Gewicht 3600 g

Kabellänge .... ± 50 cm

Verwenden Sie ausschließlich Originalzubehörteilen. Velleman Group nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Weitere Informationen rund um das Produkt und die aktuellste Bedienungsanleitung finden Sie unter: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman Group nv besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

• alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.
• Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).
• Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.
• Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.
• Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).
• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede kommerzielle Garantie lässt diese Rechte unberührt.
  Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
