Produkttyp	Aufsitzrasenmäher
Marke	Hurricane
Modell	HTG 98 SD
Verwendungszweck	Privatrasen, Freizeitnutzung
Kraftstoff	Bleifreies Benzin
Getriebe	Mechanisch mit 5 Gängen + Rückwärtsgang oder stufenloses Hydrostatgetriebe je nach Version
Schnitthöhe	3 bis 8 cm, auf 7 Positionen einstellbar
Schnittbreite	98 cm
Lenkung	Lenkrad
Bremsen	Feststellbremse und Betriebsbremse
Gewicht (ca.)	200 kg
Maße (L x B x H) ca.	180 x 120 x 100 cm
Batterie	12 V, regelmäßig aufladen
Sicherheitseinrichtungen	Motorstopp bei Verlassen des Sitzes, Feststellbremse, Seitlicher Auswurfschutz, Messerbremse
Regelmäßige Wartung	Motorölwechsel, Reinigung des Luftfilters, Messerschärfen, allgemeine Schmierung
Reparierbarkeit	Originalteile empfohlen; Messer und Riemen in Fachwerkstatt austauschen
Optionale Ausstattung	Mulchkit, Anhänger, Frontschutzbügel, Abdeckhaube, Schneeketten, Schneepflug, Streuer

Häufig gestellte Fragen - HTG 98 SD Hurricane

Wie starte ich den Motor des Rasenmähers Hurricane HTG 98 SD?

Zum Starten öffnen Sie den Benzinhahn, stellen Sie das Getriebe auf Leerlauf (N), kuppeln Sie die Mähwerke aus, ziehen Sie die Feststellbremse an, betätigen Sie den Choke bei kaltem Motor, drehen Sie dann den Schlüssel auf EIN und dann auf START. Lassen Sie den Schlüssel los, sobald der Motor läuft.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob die Sicherheitsbedingungen erfüllt sind (Sitz besetzt, Getriebe im Leerlauf, Messer ausgekuppelt). Kontrollieren Sie die Batterie, die Anschlüsse, die 10-A-Sicherung und ob Benzin zum Motor gelangt. Wenn der Anlasser dreht, aber der Motor nicht startet, überprüfen Sie Zündung und Vergaser.

Wie stelle ich die Schnitthöhe ein?

Verwenden Sie den Einstellhebel für die Schnitthöhe (Pos. 6) neben dem Lenkrad. Er hat 7 Positionen mit den Markierungen 1 bis 7, die Schnitthöhen von 3 bis 8 cm entsprechen. Bewegen Sie den Hebel seitlich, um ihn in die gewünschte Rastposition zu bringen.

Ist es möglich, den Mäher am Hang zu benutzen?

Ja, aber niemals an Hängen mit einer Neigung von mehr als 10° (17%). Mähen Sie in Auf- und Abwärtsrichtung, niemals quer. Reduzieren Sie die Geschwindigkeit vor dem Hang und vermeiden Sie plötzliches Anfahren oder Anhalten.

Wie oft muss der Mäher gewartet werden?

Die regelmäßige Wartung umfasst: Überprüfung und Schärfen der Messer alle 25 Stunden, Austausch der Messer alle 100 Stunden, Motorölwechsel gemäß Motorhandbuch, regelmäßige Reinigung des Luftfilters und allgemeine Schmierung alle 25 Stunden.

Wie reinige ich das Mähwerkgehäuse?

Reinigen Sie nach jedem Gebrauch das Innere des Gehäuses mit einem Gartenschlauch über die dafür vorgesehenen Anschlüsse bei laufendem Motor und ausgekuppelten Messern. Für den oberen Teil verwenden Sie Druckluft. Verwenden Sie niemals einen Hochdruckreiniger oder aggressive Lösungsmittel.

Was tun bei ungewöhnlichen Vibrationen während des Betriebs?

Stoppen Sie sofort den Motor. Überprüfen Sie, ob das Gehäuse nicht verschmutzt ist, die Messer ausgewuchtet und richtig festgezogen sind und alle Befestigungen von Motor und Rahmen fest sind. Wenn das Problem weiterhin besteht, wenden Sie sich an eine Fachwerkstatt.

Wie ersetze ich die Schneidmesser?

Tragen Sie widerstandsfähige Handschuhe. Ziehen Sie den Zündkerzenstecker ab. Die Messer müssen paarweise mit Originalteilen ersetzt werden. Demontage, Schärfen und Montage sind heikle Arbeiten, die vorzugsweise einer Fachwerkstatt überlassen werden sollten, um Sicherheit und Auswuchtung zu gewährleisten.

Wie lade ich die Batterie auf?

Die 12-V-Batterie muss vor dem ersten Gebrauch, vor längerer Inaktivität und danach aufgeladen werden. Verwenden Sie nur ein Konstantspannungs-Ladegerät. Schließen Sie den dafür vorgesehenen Stecker an der Maschine an das mitgelieferte oder optional erhältliche Ladegerät an. Befolgen Sie die Anweisungen im Batteriehandbuch.

Was sind die wichtigsten Sicherheitseinrichtungen des Mähers?

Die Einrichtungen umfassen: einen Sitzplatzsensor, der den Motor stoppt, wenn der Bediener aufsteht, eine Feststellbremse, eine Messerkupplung/-bremse, einen seitlichen Auswurfabweiser und Minischalter, die den Start verhindern, wenn nicht alle Sicherheitsbedingungen erfüllt sind.

BEDIENUNGSANLEITUNG HTG 98 SD Hurricane

DE Aufsitzmäher (Rasenmäher mit Fahrersitz mit sitzendem Benutzer)

GEBRAUCHSANWEISUNG ACHTUNG! Bevor man die Maschine verwendet lese man das vorliegende Handbuch sorgfältig durch.

NL GRASMAAIER MET ZITTENDE BEDIENER GEBRUIKERSHANDLEIDING

3. DÉBALLAGE ET MONTAGE

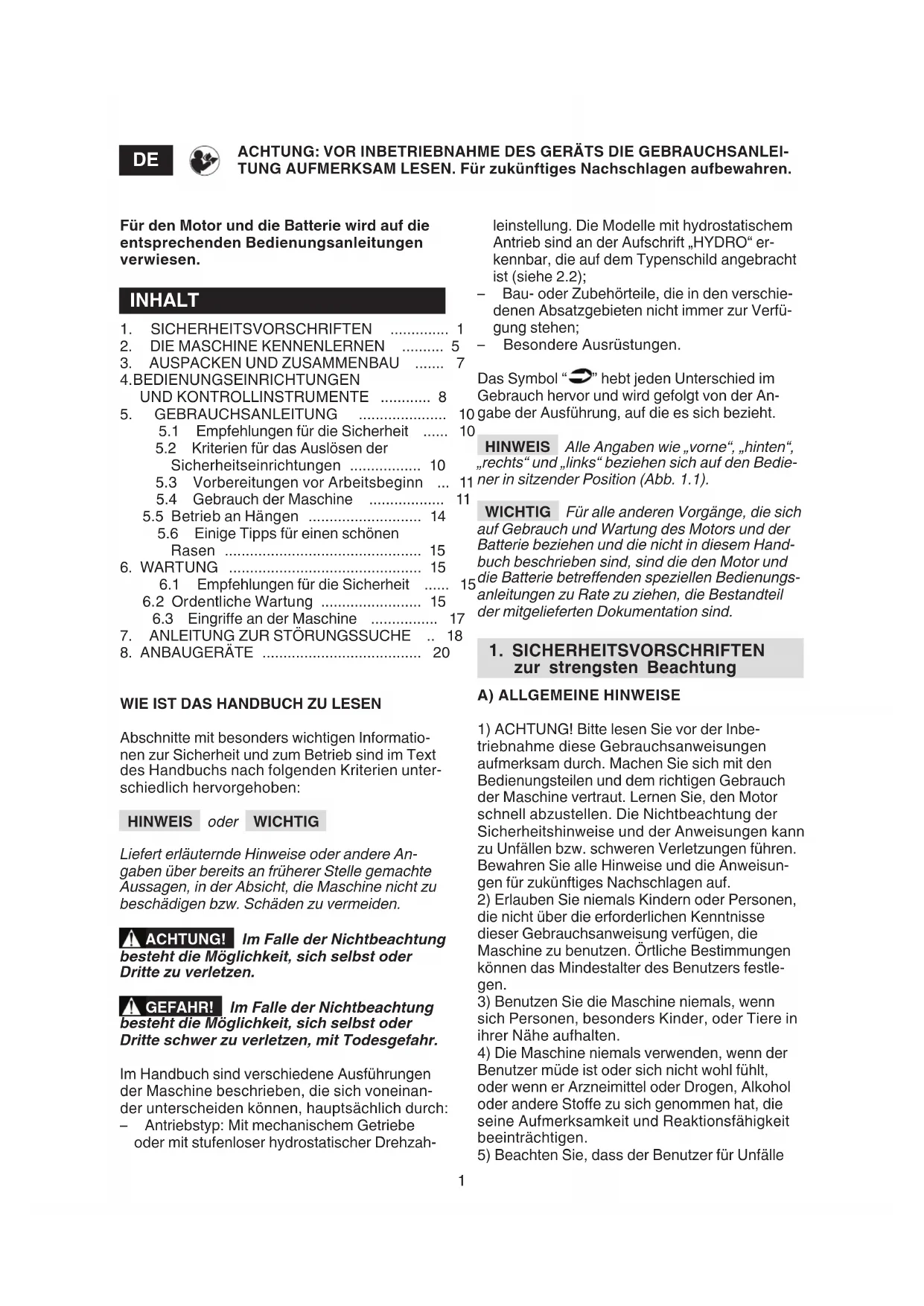

ACHTUNG: VOR INBETRIEBNAHME DES GERÄTS DIE GEBRAUCHSANLEITUNG AUFMERKSAM LESEN. Für zukünftiges Nachschlagen aufbewahren.

Für den Motor und die Batterie wird auf die entsprechenden Bedienungsanleitungen verwiesen.

INHALT

1. SICHERHEITSVORSCHRIFTEN .... 1
2. DIE MASCHINE KENNENLERNEN ..... 5
3. AUSPACKEN UND ZUSAMMENBAU ..... 7
   4.BEDIENUNGSEINRICHTUNGEN UND KONTROLLINSTRUMENTE 8
4. GEBRAUCHSANLEITUNG ......

5.1 Empfehlungen für die Sicherheit .....
5.2 Kriterien für das Auslösen der Sicherheitseinrichtungen 10
5.3 Vorbereitungen vor Arbeitsbeginn ...
5.4 Gebrauch der Maschine ....
5.5 Betrieb an Hängen 14
5.6 Einige Tipps für einen schönen Rasen 15

1. WARTUNG 15

6.1 Empfehlungen für die Sicherheit .....

6.2 Ordentliche Wartung 15
6.3 Eingriffe an der Maschine 17

1. ANLEITUNG ZUR STÖRUNGSSUCHE .. 18
2. ANBAUGERÄTE 20

WIE IST DAS HANDBUCH ZU LESEN

Abschnitte mit besonders wichtigen Informationen zur Sicherheit und zum Betrieb sind im Text des Handbuchs nach folgenden Kriterien unterschiedlich hervorgehoben:

HINWEIS oder WICHTIG

Liefert erläuternde Hinweise oder andere Angaben über bereits an früherer Stelle gemachte Aussagen, in der Absicht, die Maschine nicht zu beschädigen bzw. Schäden zu vermeiden.

ACHTUNG! Im Falle der Nichtbeachtung besteht die Möglichkeit, sich selbst oder Dritte zu verletzen.

GEFAHR! Im Falle der Nichtbeachtung besteht die Möglichkeit, sich selbst oder Dritte schwer zu verletzen, mit Todesgefahr.

Im Handbuch sind verschiedene Ausführungen der Maschine beschrieben, die sich voneinander unterscheiden können, hauptsächlich durch:

- Antriebstyp: Mit mechanischem Getriebe oder mit stufenloser hydrostatischer Drehzah-

leinstellung. Die Modelle mit hydrostatischem Antrieb sind an der Aufschrift „HYDRO“ erkennbar, die auf dem Typenschild angebracht ist (siehe 2.2);

• Bau- oder Zubehörteile, die in den verschiedenen Absatzgebieten nicht immer zur Verfügung stehen;
• Besondere Ausrüstungen.

Das Symbol “→” hebt jeden Unterschied im Gebrauch hervor und wird gefolgt von der Angabe der Ausführung, auf die es sich bezieht.

HINWEIS Alle Angaben wie „vorne“, „hinten“, „rechts“ und „links“ beziehen sich auf den Bedie-11 ner in sitzender Position (Abb. 1.1).

WICHTIG Für alle anderen Vorgänge, die sich auf Gebrauch und Wartung des Motors und der Batterie beziehen und die nicht in diesem Handbuch beschrieben sind, sind die den Motor und die Batterie betreffenden speziellen Bedienungsanleitungen zu Rate zu ziehen, die Bestandteil der mitgelieferten Dokumentation sind.

1. SICHERHEITSVORSCHRIFTEN zur strengsten Beachtung

A) ALLGEMEINE HINWEISE

1) ACHTUNG! Bitte lesen Sie vor der Inbetriebnahme diese Gebrauchsanweisungen aufmerksam durch. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen. Die Nichtbeachtung der Sicherheitshinweise und der Anweisungen kann zu Unfällen bzw. schweren Verletzungen führen. Bewahren Sie alle Hinweise und die Anweisungen für zukünftiges Nachschlagen auf.

2) Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Gebrauchsanweisung verfügen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
3) Benutzen Sie die Maschine niemals, wenn sich Personen, besonders Kinder, oder Tiere in ihrer Nähe aufhalten.
4) Die Maschine niemals verwenden, wenn der Benutzer müde ist oder sich nicht wohl fühlt, oder wenn er Arzneimittel oder Drogen, Alkohol oder andere Stoffe zu sich genommen hat, die seine Aufmerksamkeit und Reaktionsfähigkeit beeinträchtigen.
5) Beachten Sie, dass der Benutzer für Unfälle

und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren können. Es gehört zum Verantwortungsbereich des Benutzers, potenzielle Risiken des Geländes, auf dem gearbeitet wird, einzuschätzen. Außerdem muss er alle erforderlichen Vorsichtsmaßnahmen für seine eigene Sicherheit und die der andern ergreifen, insbesondere an Hängen, auf unebenem, rutschigem oder nicht festem Gelände.

6) Falls die Maschine an andere übergeben oder überlassen wird, muss sichergestellt werden, dass der Benutzer die Gebrauchsanweisungen in diesem Handbuch liest.
7) Keine Kinder oder andere Mitfahrer auf der Maschine befördern, denn sie könnten herunterfallen und sich schwer verletzen oder die sichere Fahrt beeinträchtigen.
8) Der Benutzer der Maschine muss die Anweisungen zu deren Führung strengstens beachten, insbesondere:

• Sich während der Arbeit nicht ablenken lassen und die notwendige Konzentration beibehalten;
• Daran denken, dass die Kontrolle über eine Maschine, die auf einem Hang abgleitet, nicht durch Bremsen wiedererlangt werden kann. Die wesentlichen Gründe für den Verlust der Kontrolle sind:

• Mangelnde Bodenhaftung der Räder;
• Zu schnelles Fahren;
• Unangemessenes Bremsen;
• Die Maschine ist für den Einsatz nicht geeignet;
- Mangelnde Kenntnisse über Wirkungen, die von den Bodenverhältnissen herrühren können, insbesondere am Hang;
• Falsche Verwendung als Zugfahrzeug.

9) Die Maschine verfügt über eine Reihe von Mikroschaltern und Sicherheitsvorrichtungen, die nie verändert oder entfernt werden dürfen, was den Verfall der Garantie und die Ablehnung jeder Haftung durch den Hersteller zur Folge hätte. Bevor Sie die Maschine benutzen, kontrollieren Sie immer, dass die Sicherheitsvorrichtungen funktionieren.

B) VORBEREITENDE MASSNAHMEN

1) Bei Benutzung der Maschine immer geschlossenes, rutschfestes Schuhwerk und lange Hosen tragen. Mähen Sie nicht barfüßig oder mit leichten Sandalen bekleidet. Tragen Sie keine Ketten, Armbänder Kleidung mit flatternden Teilen oder Bändern und keine Krawatten. Binden Sie langes Haar zusammen. Tragen Sie immer einen Gehörschutz.
2) Überprüfen Sie sorgfältig das ganze Gelände, auf dem die Maschine eingesetzt wird, und entfernen Sie alle Gegenstände, die von der

Maschine weggeschleudert werden oder das Schneidwerkzeug und den Motor beschädigen könnten (Steine, Äste, Eisendrähte, Knochen usw.).

3) ACHTUNG: GEFAHR! Benzin ist hochgradig entflammbar.
- Den Kraftstoff in geeigneten Behältern aufbewahren;
- Tanken Sie nur im Freien und benutzen Sie einen Trichter. Während des Tankens und immer wenn Sie Benzin handhaben nicht rauchen;
- Benzin ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet bzw. Benzin nachgefüllt werden;
- Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin vollständig verdampft ist und die Benzindämpfe verflüchtigt sind, vermeiden Sie alles, was einen Brand verursachen könnte;
- Tankverschluss und Verschluss des Benzinbehälters müssen immer gut zugeschraubt sein.
4) Beschädigte Schalldämpfer auswechseln.
5) Vor dem Gebrauch die ganze Maschine gründlich überprüfen, insbesondere: Eine Sichtkontrolle des Schneidwerkzeugs durchführen und kontrollieren, ob die Schrauben oder das Schneidwerkzeug abgenutzt oder beschädigt sind. Sind Schneidwerkzeug und Schrauben abgenutzt oder beschädigt, müssen diese en bloc ausgetauscht werden, damit die Auswuchtung erhalten bleibt. Eventuelle Reparaturen müssen bei einem Fachbetrieb ausgeführt werden.
6) Regelmäßig den Zustand der Batterie überprüfen. Im Falle von Beschädigungen an ihrer Hülle, am Deckel oder an den Klemmen muss sie ersetzt werden.
7) Bevor man mit der Arbeit beginnt, immer die Schutzeinrichtungen an der Auswurföffnung montieren (Grasfangeinrichtung, seitlicher Auswurfschutz oder hinterer Auswurfschutz).

C) HANDHABUNG

1) Der Motor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Kohlenmonoxid-Gase ansammeln können. Das Anlassen hat im Freien oder an einem gut belüfteten Ort zu erfolgen. Immer daran denken, dass die Abgase giftig sind.
2) Nur bei Tageslicht oder bei guter künstlicher Beleuchtung und mit guten Sichtverhältnissen arbeiten. Personen, Kinder und Tiere vom Arbeitsbereich fern halten.

3) Vermeiden Sie, wenn möglich, nasses Gras zu mähen. Vermeiden Sie es, bei Regen und möglichem Gewitter zu arbeiten. Die Maschine nicht bei schlechtem Wetter verwenden, vor allem wenn Blitzgefahr besteht.
4) Vor dem Starten des Motors, die Schneidvorrichtung oder die Zapfwelle ausschalten und das Getriebe in den „Leerlauf“ stellen.
5) Geben Sie besonders Acht, wenn Sie sich Hindernissen annähern, die die Sicht behindert könnten.
6) Die Feststellbremse anziehen, wenn man die Maschine parkt.
7) Die Maschine darf nicht an Steigungen von mehr als 10° (17%) verwendet werden, unabhängig von der Arbeitsrichtung.
8) Beachten Sie, dass es keinen „sicheren“ Hang gibt. Das Fahren auf Rasen in Hanglagen erfordert besondere Aufmerksamkeit. Um zu vermeiden, dass die Maschine kippt oder man die Kontrolle verliert:

• Bei Bergauf- oder Bergabfahrten nicht ruckartig anhalten oder anfahren;
• Das Getriebe sanft einkuppeln und den Gang stets eingelegt lassen, besonders bei Bergabfahrten;
  – Die Geschwindigkeit ist an Hängen und in en-gen Kurven zu vermindern;
• Auf Erhebungen, Vertiefungen und unsichtbare Gefahren achten;
• Niemals quer zum Hang mähen. An Hängen muss in Richtung des Gefälles aufwärts/ abwärts und nicht quer gefahren werden. Bei Richtungswechsel ist sehr darauf zu achten, dass die hangaufwärts gerichteten Räder nicht auf Hindernisse stoßen (Steine, Äste, Wurzeln usw.), die ein seitliches Abrutschen, Umstürzen oder den Verlust der Kontrolle über die Maschine verursachen könnten.
  9) Vor jedem Richtungswechsel am Hang ist die Geschwindigkeit zu vermindern und, wenn man die Maschine abstellt und unbewacht lässt, ist immer die Feststellbremse anzuziehen.
  10) In der Nähe von abschüssigen Stellen, Gräben oder Dämmen besonders vorsichtig sein. Die Maschine kann umstürzen, wenn ein Rad über einen Rand hinaus geht oder wenn der Rand abrutscht.
  11) Besonders vorsichtig sein, wenn man im Rückwärtsgang fährt und arbeitet. Schauen Sie hinter sich, bevor Sie in den Rückwärtsgang schalten und während Sie zurücksetzen, um sicherzustellen, dass keine Hindernisse vorhanden sind.
  12) Seien Sie vorsichtig beim Ziehen von Lasten oder wenn Sie schwere Ausrüstungen verwenden:
• Für die Zugstangen nur zugelassene Anhängevorrichtungen benutzen;
  – Lasten auf diejenigen beschränken, die leicht

zu kontrollieren sind;

• Nicht ruckartig lenken. Vorsicht beim Rückwärtsfahren;
• Sofern im Handbuch empfohlen, Gegengewichte oder Gewichte an den Rädern benutzen.

13) Schalten Sie das Schneidwerkzeug oder die Zapfwelle aus und stellen Sie die Schneidwerkzeugbaugruppe in die höchste Position, wenn der Mäher über andere Flächen als Gras transportiert wird und wenn Sie den Rasenmäher zur Mähfläche hin- und wieder abtransportieren.
14) Wenn Sie die Maschine in der Nähe der Straße verwenden, achten Sie auf den Verkehr.
15) ACHTUNG! Die Maschine ist zum Fahren auf öffentlichen Straßen nicht zugelassen. Ihr Einsatz (im Sinne der Straßenverkehrsordnung) darf ausschließlich auf privatem Gelände erfolgen, das dem öffentlichen Verkehr nicht zugänglich ist.
16) Verwenden Sie die Maschine nie mit beschädigten Schutzeinrichtungen oder ohne die Grasfangeinrichtung, den seitlichen oder den hinteren Auswurfschutz.
17) Bringen Sie niemals Hände oder Füße in die Nähe von sich drehenden Teilen. Halten Sie sich immer entfernt von der Auswurföffnung.
18) Lassen Sie die Maschine nicht mit laufen- dem Motor im hohen Gras stehen, um Brandgefahr zu vermeiden.
19) Wenn Sie das Zubehör verwenden, richten Sie den Auswurf nie gegen Personen.
20) Verwenden Sie ausschließlich vom Hersteller der Maschine genehmigte Zubehörteile.
21) Die Maschine nicht verwenden, wenn das Zubehör/die Werkzeuge nicht in den vorgesehenen Punkten installiert sind.
22) Seien Sie vorsichtig, wenn Sie Grasfangeinrichtungen und Anbauteile verwenden, die die Stabilität der Maschine beeinträchtigen können, vor allem an Hängen.
23) Ändern Sie nicht die Grundeinstellung des Motors und lassen Sie ihn nicht überdrehen.
24) Die Komponenten des Motors, die sich während des Gebrauchs erhitzen nicht berühren. Es besteht Verbrennungsgefahr.
25) Das Schneidwerkzeug oder die Zapfwelle ausschalten, in den Leerlauf gehen und die Feststellbremse ziehen, den Motor anhalten und den Schlüssel abziehen (sicherstellen, dass alle beweglichen Teile vollkommen stillstehen):

- Wenn Sie die Maschine unbewacht lassen, oder die Fahrerposition verlassen;

• Bevor Sie Verstopfungen beseitigen oder den Auswurfkanal reinigen;
• Bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen;
• Nachdem ein Fremdkörper getroffen wurde. Prüfen Sie, ob Schäden an der Maschine entstanden sind, und führen Sie die erforder-

lichen Reparaturen aus, bevor Sie die Maschine wieder benutzen.

26) Das Schneidwerkzeug oder die Zapfwelle ausschalten und den Motor anhalten (sicherstellen, dass alle beweglichen Teile vollkommen stillstehen):

– Bevor Sie nachtanken;
- Jedes Mal, wenn die Grasfangeinrichtung abgenommen oder wieder montiert wird;
- Jedes Mal, wenn der seitliche Auswurfdeflektor abgenommen oder wieder montiert wird.
- Bevor man die Schnitthöhe einstellt, falls dies nicht vom Fahrersitz aus erfolgen kann.

27) Das Schneidwerkzeug oder die Zapfwelle während des Transports und immer wenn sie nicht verwendet werden ausschalten.

28) Bevor Sie den Motor abstellen, nehmen Sie das Gas zurück. Nach Ende der Arbeit, schließen Sie die Benzinzufuhr, indem Sie die Anweisungen im Handbuch befolgen.

29) Auf die Schneidwerkzeugbaugruppe mit mehr als einem Schneidwerkzeug acht geben, da ein sich drehendes Schneidwerkzeug die Rotation der anderen bewirken kann.

30) ACHTUNG – Im Fall von Brüchen oder Unfällen während der Arbeit, sofort den Motor abstellen und die Maschine entfernen, damit sie keine weiteren Schäden anrichtet. Wenn bei einem Unfall man selbst oder Dritte verletzt werden, unverzüglich die der Situation angemessene erste Hilfe leisten und zur notwendigen Behandlung ein Krankenhaus aufsuchen. Entfernen Sie sorgfältig alle eventuellen Rückstände, die – falls sie unbeaufsichtigt bleiben – Schäden oder Verletzungen an Personen oder Tieren verursachen könnten.

31) ACHTUNG – Die in dieser Anleitung angegebenen Geräusch- und Vibrationspegel sind Höchstwerte beim Betrieb der Maschine. Der Einsatz eines nicht ausgewuchteten Schneidwerkzeugs, die zu hohe Fahrgeschwindigkeit und die fehlende Wartung wirken sich signifikant auf die Geräuschemissionen und die Vibrationen aus. Demzufolge müssen vorbeugende Maßnahmen getroffen werden, um mögliche Schäden durch zu hohen Lärm und Belastungen durch Vibrationen zu vermeiden; die Maschine warten, Gehörschutz tragen, während der Arbeit Pausen einlegen.

D) WARTUNG UND LAGERUNG

1) ACHTUNG! – Vor jedem Eingriff zur Reinigung oder Wartung den Schlüssel abziehen und die entsprechenden Anweisungen lesen. In allen Situationen, die Gefahren für die Hände mit sich bringen, geeignete Kleidung und Arbeitshandschuhe tragen.
2) ACHTUNG! – Die Maschine niemals mit abgenutzten oder beschädigten Teilen verwen-

den. Die schadhaften oder verschlissenen Teile sind zu ersetzen und dürfen niemals repariert werden. Nur Original-Ersatzteile verwenden: Die Verwendung von nicht Original-Ersatzteilen und/oder nicht korrekt montierten Ersatzteilen beeinträchtigt die Sicherheit der Maschine, kann Unfälle und Verletzungen an Personen verursachen und befreit den Hersteller von jeder Verpflichtung und Haftung.

3) Alle Einstell- und Wartungsarbeiten, die nicht in diesem Handbuch beschrieben sind, müssen von Ihrem Händler oder einem Fachbetrieb ausgeführt werden, die über das Wissen und die erforderlichen Werkzeuge für eine korrekte Arbeitsausführung verfügen, um das ursprüngliche Sicherheitsniveau der Maschine beizubehalten. Eingriffe, die nicht von einer Fachstelle oder von unqualifiziertem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie und jeglicher Haftung oder Verantwortung des Herstellers zur Folge.
4) Nach jedem Gebrauch den Schlüssel abziehen und die Maschine auf eventuelle Schäden überprüfen.
5) Sorgen Sie dafür, dass alle Muttern und Schrauben fest angezogen sind, um sicher zu sein, dass die Maschine immer unter guten Bedingungen arbeitet. Eine regelmäßige Wartung ist unerlässlich für die Sicherheit und die Erhaltung der Leistungsfähigkeit.
6) Kontrollieren Sie regelmäßig, dass die Schrauben des Schneidwerkzeugs fest angezogen sind.
7) Arbeitshandschuhe tragen, um die Schneidwerkzeuge zu handhaben, sie abzunehmen oder wieder zu montieren.
8) Beim Schärfen der Schneidwerkzeuge ist auf deren Auswuchtung zu achten. Alle Arbeiten, die Schneidwerkzeuge betreffen (Ausbau, Schärfen, Auswuchten, Einbau und/oder Auswechseln), sind aufwändige Arbeiten, die außer der Verwendung spezieller Werkzeuge auch ein bestimmtes Fachkönnen erfordern. Aus Sicherheitsgründen müssen diese Arbeiten daher immer in einem Fachbetrieb ausgeführt werden.
9) Regelmäßig die Funktion der Bremsen kontrollieren. Die Wartung der Bremsen ist wichtig. Falls erforderlich müssen sie repariert werden.
10) Prüfen Sie regelmäßig den seitlichen bzw. den hinteren Auswurfschutz, die Grasfangeinrichtung und das Ansauggitter. Falls sie beschädigt sind, müssen sie ersetzt werden.
11) Beschädigte Warn- und Hinweisschilder müssen ausgewechselt werden.
12) Wenn Sie die Maschine parken oder unbewacht lassen, senken Sie die Schneidwerkzeugbaugruppe ab.
13) Stellen Sie die Maschine an einem für Kinder unzugänglichen Platz ab.
14) Bewahren Sie die Maschine mit Benzin im

Tank niemals in einem Raum auf, in dem Benzindämpfe mit offenem Feuer, einer Hitzequelle oder Funken in Berührung kommen könnten.

15) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.
16) Um Brandgefahr zu vermeiden, halten Sie Motor und Auspufftopf, den Platz für die Batterie sowie den Platz, an dem Benzinkanister gelagert werden, frei von Gras, Blättern oder aus-tretendem Fett. Die Grasfangeinrichtung leeren und keine Behälter mit gemähtem Gras in einem geschlossenen Raum aufbewahren.
17) Um Brandgefahr zu vermeiden, kontrollieren Sie regelmäßig, dass keine Öl- und/oder Kraftstoffverluste auftreten.
18) Falls der Tank zu entleeren ist, muss dies im Freien und bei kaltem Motor erfolgen.
19) Lassen Sie die Schlüssel nie eingesteckt oder in Reichweite von Kindern oder nicht befähigten Personen. Vor Beginn aller Wartungseingriffe immer den Zündschlüssel abziehen.

E) TRANSPORT

1) ACHTUNG! - Wenn die Maschine auf einem Lastwagen oder Anhänger transportiert werden soll, müssen Auffahrrampen von geeigneter Tragkraft, Breite und Länge verwendet werden. Die Maschine darf ausschließlich mit ausgeschaltetem Motor, ohne Fahrer und indem sie von einer entsprechenden Zahl von Personen geschoben wird aufgeladen werden. Während des Transports den Benzinhahn (falls vorgesehen) schließen, das Schneidwerkzeug oder Zubehör absenken, die Feststellbremse anziehen und die Maschine auf dem Transportmittel mit Seilen oder Ketten auf geeignete Weise sichern.

F) UMWELTSCHUTZ

1) Der Umweltschutz muss ein wesentlicher und vorrangiger Aspekt bei der Verwendung der Maschine sein, zum Vorteil des zivilen Zusammenlebens und unserer Umgebung. Vermeiden Sie es, ein Störelement Ihrer Nachbarschaft darzustellen.
2) Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, Öl, Benzin, Filter, beschädigten Teilen oder sämtlichen weiteren umweltschädlichen Stoffen. Diese Stoffe dürfen nicht zusammen mit dem Hausmüll entsorgt werden, sondern müssen getrennt gesammelt und zum Wertstoffhof gebracht werden, der für die Wiederverwendung der Materiale sorgt.
3) Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste.
4) Bei der Außerbetriebnahme darf die Maschine nicht einfach in der Umwelt abgestellt werden, sondern muss gemäß der örtlichen

Vorschriften an einen Wertstoffhof übergeben werden.

2. DIE MASCHINE KENNENLERNEN

2.1 BESCHREIBUNGDERMASCHINE UND EINSATZBEREICH

Diese Maschine ist ein Gartenbaugerät, genauer gesagt ein Aufsitzmäher.

Die Maschine verfügt über einen Motor, der das Schneidwerkzeug betätigt und durch ein Gehäuse geschützt ist, sowie über ein Antriebsaggregat, das für die Bewegung der Maschine sorgt.

Der Bediener kann die Maschine führen und die Hauptsteuerungen betätigen ohne den Fahrersitz zu verlassen.

Die an der Maschine montierten Vorrichtungen sehen das Anhalten des Motors und des Schneidwerkzeugs innerhalb weniger Sekunden vor, falls die Handlungen des Bedieners nicht mit den vorgesehenen Sicherheitsbedingungen übereinstimmen.

Bestimmungsgemäße Verwendung

Diese Maschine ist zum Mähen von Gras geplant und gebaut.

Die Verwendung von speziellem Zubehör, das vom Hersteller als Original-Ausrüstung vorgesehen ist oder separat gekauft werden kann, ermöglicht es, diese Arbeit in verschiedenen Betriebsarten durchzuführen, die in diesem Handbuch oder in den Anleitungen zu den einzelnen Zubehörteilen beschrieben sind.

Ebenso kann die Möglichkeit, zusätzliche Anbaugeräte (falls vom Hersteller vorgesehen) anzubringen, den bestimmungsgemäßen Gebrauch auf andere Funktionen erweitern, innerhalb der Beschränkungen und zu den Bedingungen, die in den Anleitungen zu den einzelnen Anbaugeräten aufgeführt sind.

Benutzer

Diese Maschine ist für die Benutzung durch Verbraucher, also Laien bestimmt. Diese Maschine ist für den „Hobbygebrauch“ bestimmt.

Nicht bestimmungsgemäße Verwendung

Jede andere Verwendung, die von der oben genannten abweicht, kann sich als gefährlich erweisen und Personen- und/oder Sachschäden verursachen. Als nicht bestimmungsgemäße Verwendung gelten (beispielhaft):

- Transport von anderen Personen, Kindern

oder Tieren auf der Maschine oder einem Anhänger;

• Ziehen oder Schieben von Lasten ohne Verwendung des entsprechenden, für den Zugbetrieb vorgesehenen Zubehörs;
• Verwenden der Maschine für das Befahren von instabilem, rutschigem, vereistem, steinigem oder lockerem Untergrund, Pfützen oder stehendem Wasser, wo eine Beurteilung der Bodenbeschaffenheit nicht möglich ist;
• Betätigen des Schneidwerkzeugs in graslosen Bereichen;
• Verwenden der Maschine für das Sammeln von Laub oder Abfall.

Die nicht bestimmungsgemäße Verwendung der Maschine hat den Verfall der Garantie und die Ablehnung jeder Haftung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

2.2 TYPENSCHILDUND MASCHINENBAUTEILE (siehe Abbildungen auf Seite ii)

1.Schallleistungspegel
2. EG-Konformitätszeichen
3.Herstellungsjahr
4. Leistung und Betriebsgeschwindigkeit des Motors
5. Maschinentyp
6. Seriennummer
7. Gewicht in kg
8. Name und Anschrift des Herstellers
9. Antriebstyp
10. Artikelnummer

Das Beispiel der Konformitätserklärung finden Sie auf der vorletzten Seite des Handbuchs.

/----/----/----/----/----/----/

Hier die Seriennummer Ihrer Maschine eintragen (6)

Tragen Sie sofort nach dem Kauf der Maschine die Kennnummern (3 - 5 - 6) in die entsprechenden Felder auf der letzten Seite des Handbuchs ein.

Die Maschine hat einige wesentliche Bauteile mit folgenden Funktionen:

1. Schneidwerkzeugbaugruppe: ist das Gehäuse, das die rotierenden Schneidwerkzeuge umschließt.

2. Schneidwerkzeuge: sind die zum Mähen des Grases bestimmten Bauteile. Die an den Außenseiten angebrachten Flügel erleichtern die Zuführung des gemähten Grases zum Auswurfkanal.
   13.Seitlicher Auswurfdeflektor: Dies ist ein Sicherheitsschutz und verhindert, dass eventuell durch die Schneidwerkzeuge aufgenommene Gegenstände weit von der Maschine weggeschleudert werden.
   14.Motor: liefert den Antrieb sowohl für die Schneidwerkzeuge als auch für die Räder. Seine Eigenschaften und Gebrauchsvorschriften sind in einem besonderen Handbuch beschrieben.
   15.Batterie: liefert die Energie zum Anlassen des Motors. Ihre Eigenschaften und Gebrauchsvorschriften sind in einem besonderen Handbuch beschrieben.

3. Fahrersitz: ist der Arbeitsplatz des Benutzers. Er ist mit einem Fühler ausgerüstet, der die Anwesenheit des Benutzers registriert und ggf. ein Auslösen der Sicherheitsvorrichtungen bewirkt.
4. Aufkleber mit Vorschriften und Sicherheitshinweisen: enthalten die wichtigsten Vorschriften für eine sichere Arbeit.

2.3 SICHERHEITSVORSCHRIFTEN

Ihre Maschine muss mit Vorsicht benutzt werden. Um Sie daran zu erinnern, haben wir auf der Maschine Aufkleber mit Symbolen angebracht, die Sie auf die wichtigsten Vorsichtsmaßnahmen beim Gebrauch hinweisen. Diese Aufkleber sind als wesentlicher Bestandteil der Maschine anzusehen. Wenn sich ein Aufkleber löst oder unleserlich wird, wenden Sie sich an Ihren Händler, um sie zu ersetzen. Die Bedeutung der Symbole ist nachstehend erklärt.

31.Achtung: Vor dem Gebrauch der Maschine die Gebrauchsanweisungen lesen.
32.Achtung: Den Zündschlüssel abziehen und die entsprechenden Anweisungen lesen, bevor Sie Wartungs- oder Reparaturarbeiten ausführen.
33. Gefahr! Auswurf von Gegenständen: Nicht ohne vorherige Montage des seitlichen Auswurfdeflektors arbeiten.
34. Gefahr! Auswurf von Gegenständen: Personen fernhalten.
35. Gefahr! Umstürzen der Maschine: Nicht an Hängen mit einer Neigung über 10° einsetzen.
36. Gefahr! Körperverstümmelungen: Sich vergewissern, dass Kinder von der Maschine fern bleiben, wenn der Motor läuft.
37. Schnittgefahr. Schneidwerkzeuge in Be-

wegung. Führen Sie nie Hände oder Füße in den Sitz der Schneidwerkzeuge ein.

38.Achtung! Heißen Oberflächen fern bleiben.

2.4 ANWEISUNGEN FÜR DEN ANHÄNGER

Auf Anfrage ist ein Kit zum Ziehen eines kleinen Anhängers erhältlich; dieses Zubehör muss gemäß den mitgelieferten Anleitungen montiert werden.

1. Beim Gebrauch die auf dem Aufkleber angegebenen Lastgrenzen nicht überschreiten und die Sicherheitsvorschriften beachten.

HINWEIS Die Bilder zu den Texten von Kapitel 3 ff. befinden sich auf Seite iii ff. dieses Handbuchs.

3. AUSPACKEN UND ZUSAMMENBAU

Aus Gründen der Lagerung und des Transports werden einige Bauteile der Maschine nicht in der Fabrik eingebaut, sondern müssen nach Entfernung der Verpackung nach den folgenden Anweisungen montiert werden.

WICHTIG Die Maschine wird ohne Motoröl und Benzin geliefert. Vor dem Anlassen des Motors ist Motoröl einzufüllen und Benzin zu tanken, wobei die Vorschriften des Motorhandbuchs zu beachten sind.

! ACHTUNG! Das Auspacken und die Montage müssen auf einer ebenen und stabilen Oberfläche erfolgen. Es muss genügend Platz zur Bewegung der Maschine und der Verpackung sowie das geeignete Werkzeug zur Verfügung stehen.

3.1 AUSPACKEN

Beim Entfernen der Verpackung ist darauf zu achten, dass alle einzelnen Bauteile und mitgelieferten Zubehörteile nicht verloren gehen und dass die Schneidwerkzeugbaugruppe beim Abnehmen der Maschine von der Palette nicht beschädigt wird.

Die Standardverpackung enthält:

• die Maschine;
• das Lenkrad;
  – die Abdeckung des Armaturenbretts;
• den Sitz;
• die Batterie;
  – den seitlichen Auswurfdeflektor

– einen Umschlag mit:
- den Gebrauchsanweisungen und Dokumenten,
– den Montagekomponenten des Lenkrads,
- die Schrauben für die Montage des Sitzes und die Montageausrüstung des seitlichen Auswurfdeflektors

– die Verbindungsschrauben der Batteriekabel,
- 2 Zündschlüssel,
– eine Ersatzsicherung 10 A.

HINWEIS Um eine Beschädigung der Schneidwerkzeugbaugruppe zu vermeiden, ist diese in die oberste Position zu bringen und das Herunterfahren der Maschine von der Palette muss mit äußerster Sorgfalt erfolgen.

Hydrostatischer Antrieb

• Um das Herunterfahren von der Palette
  und das Versetzen der Maschine zu
  • erleichtern, den hinteren Hebel zum
  : Entsperren des Antriebs in Pos. «B» (sie-
  • he 4.33) stellen.

Die Entsorgung der Verpackung muss gemäß den örtlichen Vorschriften erfolgen.

3.2 EINBAU DES LENKRADS

- Lenkrad Typ "I" (Abb. 3.1)

Die Maschine auf einer ebenen Fläche abstellen und die Vorderräder gerade stellen.

Die Nabe (1) auf der Welle (2) montieren. Dabei darauf achten, dass der Stift (3) korrekt in den Sitz der Nabe eingeführt ist.

Die Abdeckung des Armaturenbretts (4) anbringen, indem man die sieben Haken in ihre Sitze einrasten lässt.

Das Lenkrad (5) auf der Nabe (1) montieren, sodass die Speichen in Richtung Sitz ausgerichtet sind.

Das Distanzstück (6) einfügen und das Lenkrad mit den mitgelieferten Schrauben (7) in der angegebenen Reihenfolge befestigen.

Die Abdeckung des Lenkrads (8) aufsetzen, indem die drei Haken an ihrem jeweiligen Sitz einschnappen.

- Lenkrad Typ "II" (Abb. 3.2)

Die Maschine auf einer ebenen Fläche abstellen und die Vorderräder gerade stellen.

Die Nabe (1) auf der Welle (2) montieren. Dabei darauf achten, dass der Stift (3) korrekt in den Sitz der Nabe eingeführt ist.

Die Abdeckung des Armaturenbretts (4) anbringen, indem man die sieben Haken in ihre Sitze einrasten lässt.

Das Lenkrad (5) so auf der Nabe (1) montieren, dass die Speichen korrekt ausgerichtet sind.

3.3 MONTAGE DES SITZES (Abb. 3.3)

Den Sitz (1) mit den Schrauben (3) auf der Platte (2) montieren.

3.4 MONTAGE UND ANSCHLUSS DER BATTERIE (Abb. 3.4)

Die Batterie (1) ist unter dem Sitz angeordnet und wird von einem Federstift (2) gehalten. Zuerst das rote Kabel (3) an den Pluspol (+) und anschließend das schwarze Kabel (4) an den Minuspol (-) mit den mitgelieferten Schrauben wie angezeigt anschließen.

Die Klemmen mit Silikonfett bestreichen und auf die korrekte Positionierung der Schutzkappe des roten Kabels (5) achten.

WICHTIG Stets für eine komplette Ladung der Batterie sorgen und dabei die Anweisungen im Handbuch der Batterie befolgen.

WICHTIG Um ein Auslösen der Schutzeinrichtung der elektronischen Steuerkarte zu vermeiden, darf der Motor keinesfalls angelassen werden, ehe die Batterie vollständig geladen ist!

3.5 MONTAGE DER VORDEREN STOSSSTANGE (falls vorgesehen)

- Stoßstange Typ "I" (Abb. 3.5)

Die vordere Stoßstange (1) mit den vier Schrauben (3) am unteren Teil des Rahmens (2) montieren.

- Stoßstange Typ "II" (Abb. 3.6)

Die beiden Halterungen (1) und (2) mit den Schrauben (4) am unteren Teil des Rahmens (3) montieren.

Die vordere Stoßstange (5) mit den Schrauben (6) und den Muttern (7) an den Halterungen (1) und (2) befestigen.

3.6 MONTAGE DES SEITLICHEN AUSWURFDEFLEKTORS (Abb. 3.6)

Von der Innenseite des seitlichen Auswurfdeflektors (1) die Feder (2) montieren. Dabei ist das Endstück (2a) in die Bohrung einzuführen und die Feder so zu drehen, dass sowohl die Feder (2) als auch das Endstück (2a) gut in die jeweiligen Sitze eingepasst sind.

Den seitlichen Auswurfdeflektor (1) in Über- einstimmung mit den Haltern (3) der Schneidwerkzeugbaugruppe positionieren und mit Hilfe eines Schraubenziehers das zweite Endstück (2b) der Feder (2) so drehen, dass es auf die Außenseite des seitlichen Auswurfdeflektors gebracht wird.

Den Bolzen (4) in die Bohrungen der Halter (3) und des seitlichen Auswurfdeflektors einsetzen und durch das Innere der Federwindungen (2) durchführen, bis das gebohrte Ende aus dem am weitesten innen liegenden Halter austritt. Den Splint (5) in das Loch (4a) des Zapfens (4) einfügen und den Zapfen so weit drehen, dass die beiden Enden (5a) des Splints (mit Hilfe einer Zange) verbogen werden können, damit er nicht abgezogen werden und das Austreten des Zapfens (4) verursachen kann.

! ACHTUNG! Sich vergewissern, dass die Feder korrekt arbeitet, den seitlichen Auswurfdeflektor in abgesenkter Position fest hält und dass der Bolzen fest eingesetzt ist, so dass er nicht auf unvorhergesehene Weise austreten kann.

3.7 ERNEUTE POSITIONIERUNG DER „SCHNITTSCHUTZ-RÄDCHEN“ (Abb. 3.7

Aus Transportgründen sind die „Schnittschutz-Rädchen“ (1) in dem höchsten Loch befestigt. Um deren Funktion ausüben zu können, sollten die Rädchen (1) in dem den Bodeneigenschaften angemessenen Loch (siehe 5.4.5) positioniert werden.

4. BEDIENUNGSEINRICHTUNGEN UND KONTROLLINSTRUMENTE

4.1 LENKRAD (Abb. 4.1 Nr. 1)

Steuert die Lenkung der Vorderräder.

4.2 GASHEBEL (Abb. 4.1 Nr. 2)

Regelt die Drehzahl des Motors. Die auf dem Schild angezeigten Positionen entsprechen:

«LANGSAM» niedrigste Motordrehzahl

«SCHNELL» höchste Motordrehzahl

– Die Position «CHOKE» bewirkt eine Anreicherung des Gemischs und darf nur während

der zum Anlassen des kalten Motors notwendige Zeit benutzt werden.

• Beim Fahren wählt man eine Position zwischen «LANGSAM» und «SCHNELL».
• Während des Mähens ist den Hebel auf «SCHNELL» stellen.

4.2a CVOKEHEBEL (falls vorgesehen) (Abb. 4.1 Nr. 2a)

Bewirkt eine Anreicherung des Gemisches und darf nur während der zum Anlassen des kalten Motors notwendige Zeit benutzt werden.

4.3 SCHLÜSSELSCHALTER (Abb. 4.1 Nr. 3)

O

«AUS» alles ausgeschaltet;

O

«EINSCHALTENDER SCHEINWERFER» (falls vorgesehen);

|

«EIN» alle Funktionen aktiviert;

[Figure]

«STARTEN» schaltet den Anlasser ein.

• Beim Loslassen des Zündschlüssels aus der Position «STARTEN» kehrt dieser automatisch in die Position «EIN» zurück.
• Nach dem Anlassen des Motors, erfolgt das Einschalten der Scheinwerfer (falls vorgesehen), indem der Schlüssel auf die Position «EINSCHALTEN DER SCHEINWERFER» gedreht wird.
• Um sie auszuschalten, den Schlüssel erneut auf «EIN» stellen.

4.4 HEBEL DER FESTSTELLBREMSE (Abb. 4.1 Nr.4)

Die Feststellbremse verhindert, dass sich die Maschine in Parkstellung bewegt. Der Bremshebel hat zwei Positionen:

T↓

«A» = Bremse gelöst

(P)

«B» = Bremse angezogen

• Um die Feststellbremse zu ziehen, das Pedal (4.21 oder 4.31) ganz durchdrücken und den Hebel in Position «B» stellen. Wenn man den Fuß vom Pedal nimmt, bleibt dieses in der unteren Stellung blockiert.
• Um die Feststellbremse zu lösen, ist erneut das Pedal (4.21 oder 4.31) zu drücken und der Hebel geht in Position «A» zurück.

4.5 HEBEL ZUM EINSCHALTEN UND ABBREMSEN DER SCHNEIDWERK-ZEUGE (Abb. 4.1 Nr.5)

Der Pilztaster ermöglicht das Einschalten der Schneidwerkzeuge über eine elektromagnetische Kupplung.

«A» Gedrückt = Schneidwerkzeuge ausgeschaltet

«B» Gezogen = Schneidwerkzeuge eingeschaltet

• Wenn die Schneidwerkzeuge eingeschaltet werden, ohne dass die vorgesehenen Sicherheitsbedingungen erfüllt sind, schaltet sich der Motor aus und kann nicht angelassen werden (siehe 5.2).
• Beim Ausschalten der Schneidwerkzeugen (Position «A») wird gleichzeitig ein Bremsvorgang ausgelöst, welcher die Schneidwerkzeuge in wenigen Sekunden zum Stillstand bringt.

4.6 HEBEL ZUR EINSTELLUNG DER SCHNITTHÖHE (Abb. 4.1 Nr.6)

Dieser Hebel hat sieben Stellungen, die auf einem Schild mit den Zahlen von «1» bis «7» angezeigt sind und ebenso vielen Schnitthöhen zwischen 3 und 8 cm entsprechen.

- Um von einer Position in die andere zu wechseln, muss man den Hebel seitlich verstellen und in eine der Sperrkerben einrasten lassen

4.7 FREIGABETASTE SCHNEIDEN IM RÜCKWÄRTSGANG (Abb. 4.1 Nr. 7)

Wenn man die Taste gedrückt hält, kann man mit eingeschalteten Schneidwerkzeugen rückwärts fahren, ohne dass der Motor anhält.

Mechanischer Antrieb

4.21 KUPPLUNGS-/BREMSPEDAL(Abb. 4.2 Nr.21)

Dieses Pedal hat eine Doppelfunktion: Im ersten Teil des Pedalwegs wirkt es als Kupplung und schaltet den Antrieb der Räder ein oder aus, und im zweiten dient es als Bremse, die auf die Hinterräder wirkt.

WICHTIG Pedal zum Kuppeln nicht zu lange durchtreten, um eine Überhitzung und damit Beschädigung des Treibriemens zu vermeiden.

HINWEIS Während der Fahrt, den Fuß nicht auf dem Pedal abstützen.

4.22 GANGSCHALTHEBEL(Abb.4.2 Nr.22)

Dieser Hebel hat sieben Stellungen, fünf für Vorwärtsgänge, eine Stellung für den Leerlauf «N» und eine für den Rückwärtsgang «R».

Um von einem Gang in den anderen zu schalten, das Pedal (4.21) den halben Weg durchtreten und den Hebel nach den Angaben auf dem Etikett verstellen.

! ACHTUNG! Der Rückwärtsgang muss bei stehender Maschine eingelegt werden.

Hydrostatischer Antrieb

4.31 BREMSPEDAL (Abb. 4.3 Nr.31)

Dieses Pedal betätigt die Bremse der Hinterräder.

4.2 ANTRIEBSPEDAL (Abb. 4.3 Nr.32)

Mit Hilfe dieses Pedals wird der Antrieb auf die Räder übertragen und die Geschwindigkeit der Maschine im Vorwärts- wie im Rückwärtsgang reguliert.

• Um den Vorwärtsgang einzulegen, drückt man mit der Fußspitze in Richtung «F»; verstärkt man den Druck auf das Pedal, erhöht man progressiv die Geschwindigkeit der Maschine.
• Um den Rückwärtsgang einzulegen, drückt man mit dem Absatz in Richtung «R».
• Lässt man das Pedal los, kehrt dieses automatisch in die Leerlaufposition «N» zurück.

⚠️ ACHTUNG! Der Rückwärtsgang muss bei stehender Maschine eingelegt werden.

HINWEIS Wenn das Antriebspedal im Vorwärts- wie im Rückwärtsgang bei angezogener Feststellbremse (4.4) betätigt wird, schaltet sich der Motor aus.

4.33 HEBEL ZUM ENTRIEGELN DES HYDROSTATISCHEN ANTRIEBS (Abb. 4.3 Nr.33)

Dieser Hebel hat zwei Positionen, die durch ein Schild gekennzeichnet sind:

«A» = Antrieb eingeschaltet: für alle Betriebszustände beim Fahren und während des Mähens; «B» = Antrieb entriegelt: vermindert erheblich die Kraft, die erforderlich ist, um die Maschine bei ausgeschaltetem Motor von Hand zu schieben.

WICHTIG Um Schäden an der Antriebsgruppe zu vermeiden, darf diese Operation nur bei stillstehendem Motor mit dem Pedal (4.32) in der Position «N» ausgeführt werden.

5. GEBRAUCHSANLEITUNG

5.1 EMPFEHLUNGENFÜR DIE SICHERHEIT

! ACHTUNG! Falls ein Einsatz überwiegend an Hanglagen (niemals über 10°) vorgesehen ist, ist es zweckmäßig, unter dem Querträger der Vorderräder Gegengewichte (Lieferung auf Wunsch, siehe 8.6) anzubringen, um die Stabilität vorne zu erhöhen und die Möglichkeit des Aufbäumens zu vermindern.

WICHTIG Alle Bezüge auf die Positionen der Bedienteile sind im Kapitel 4 dargestellt.

5.2 KRITERIEN FÜR DAS AUSLÖSEN DER SICHERHEITSEINRICHTUNGEN

Die Sicherheitseinrichtungen lösen nach zwei Kriterien aus:

- Sie verhindern des Anlassens des Motors, wenn nicht alle Voraussetzungen für die Sicherheit gegeben sind;

– Sie schalten den Motor aus, wenn auch nur eine der Sicherheitsbedingungen ausfällt.

a) Um den Motor anzulassen, müssen in jedem Fall:

– die Gangschaltung im „Leerlauf“ stehen;
– die Schneidwerkzeuge ausgeschaltet sein;
- der Benutzer aufsitzt;

b) Der Motor wird ausgeschaltet, wenn:

– der Benutzer den Sitz verlässt;
- die Feststellbremse angezogen wird, ohne dass die Schneidwerkzeuge ausgeschaltet wurden;
- die Drehzahländerung bewirkt (siehe 4.22) oder das Antriebspedal (siehe 4.32) mit angezogener Feststellbremse betätigt wird.

5.3 VORBEREITUNGENVOR ARBEITSBEGINN

Vor dem Beginn der Arbeit muss man eine Reihe von Kontrollen und Arbeiten durchführen, um sicherzustellen, dass die besten Ergebnisse erzielt und maximale Sicherheit erreicht wird.

5.3.1 Einstellung des Sitzes (Abb. 5.1)

Um die Position des Sitzes zu verändern, muss man die vier Befestigungsschrauben (1) lösen und den Sitz entlang der Ösen der Halterung verschieben.

Nachdem man die gewünschte Position gefunden hat, die vier Schrauben (1) festziehen.

5.3.2 Reifendruck (Abb. 5.2)

Der korrekte Reifendruck ist eine wesentliche Voraussetzung für die perfekte Ausrichtung der Schneidwerkzeugbaugruppe und folglich, um einen gleichmäßig gemähten Rasen zu bekommen.

Die Schutzkappen ausschrauben und die Ventile mit einem Druckluftanschluss verbinden, der mit einem Druckmesser versehen ist und den Druck auf die angegebenen Werte einstellen.

5.3.3 Tanken und Öl einfüllen

HINWEIS Die zu verwendenden Benzin- und Öltypen sind in der Gebrauchsanweisung des Motors angegeben.

Bei abgestelltem Motor den Stand des Motoröls prüfen: gemäß den genauen Angaben im Handbuch des Motors muss der Ölstand zwischen den Markierungen MIN und MAX des Messstabs liegen. (Abb. 5.3)

Zum Tanken einen Trichter verwenden und darauf achten, dass der Tank nicht ganz gefüllt wird. (Abb. 5.4)

GEFAHR! Das Tanken muss bei abgestelltem Motor im Freien und an einem gut belüfteten Ort erfolgen. Man muss sich stets bewusst sein, dass Benzindämpfe brennbar sind! KEINE FLAMMEN IN DIE NÄHE DER

TANKÖFFNUNG BRINGEN, UM DEN TANKINHALT ZU PRÜFEN, UND WÄHREND DES TANKENS NICHT RAUCHEN.

WICHTIG Vermeiden Sie es, Benzin über den Kunststoffteilen zu verschütten, um diese nicht zu beschädigen; bei versehentlichem Verschütten sofort mit Wasser abspülen. Die Garantie deckt keine an den Kunststoffteilen der Karosserie oder des Motors durch Benzin verursachte Schäden.

5.3.4 Prüfung der Schutzeinrichtung an der Auswurföffnung (Seitlicher Auswurfdeflektor) (Abb. 5.5)

! ACHTUNG! Niemals die Maschine ohne Auswurfschutz oder mit beschädigter Schutzvorrichtung verwenden!

Sich immer vergewissern, dass die innere Feder des Deflektors (1) richtig funktioniert und den Deflektor in abgesenkter Position festhält.

5.3.5 Kontrolle der Sicherheit und Funktionsfähigkeit der Maschine

1. Prüfen, ob die Sicherheitseinrichtungen wie angegeben funktionieren (siehe 5.2).
2. Sicherstellen, dass die Bremse korrekt funktioniert.
3. Nicht mit dem Mähen beginnen, falls die Schneidwerkzeuge vibrieren oder Zweifel am Messerschliff bestehen, bedenken Sie immer:
4. Ein schlecht geschärftes Schneidwerkzeug reißt das Gras und verursacht ein Vergilben des Rasens.
   – Ein lockeres Schneidwerkzeug verursacht anomale Vibrationen und kann Gefahren hervorrufen.

ACHTUNG! Die Maschine nicht verwenden, wenn Sie Zweifel an deren Funktionsfähigkeit und Sicherheit haben. Setzen Sie sich sofort mit Ihrem Händler für die erforderlichen Kontrollen oder Reparaturen in Verbindung.

5.4 GEBRAUCH DER MASCHINE

5.4.1 Anlassen

Um den Motor anzulassen (Abb. 5.6):

– den Benzinhahn (1) öffnen;
- den Schalthebel in die Leerlaufstellung («N») (siehe 4.22 oder 4.32) bringen;
- die Schneidwerkzeuge ausschalten (siehe 4.5);

– an Hängen die Feststellbremse anziehen;
– beim Kaltstart den Chokehebel betätigen (siehe 4.2 oder 4.2a);
- bei bereits warmem Motor genügt es, den Hebel zwischen «LANGSAM» und «SCHNELL» zu stellen;
- den Zündschlüssel in das Zündschloss stecken, in die Stellung «EIN» drehen, um den Stromkreis einzuschalten und schließlich in die Stellung «STARTEN» bringen, um den Motor anzulassen;
- den Zündschlüssel nach dem Anspringen des Motors loslassen.

Wenn der Motor läuft, den Gashebel in die Stellung «LANGSAM» bringen.

WICHTIG Der Choke muss ausgeschaltet werden, sobald sich der Motor normal dreht. Seine Betätigung bei bereits warmem Motor kann die Zündkerze verschmutzen und den unregelmäßigen Lauf des Motors zur Folge haben.

HINWEIS Falls beim Anlassen Schwierigkeiten auftreten sollten, den Anlasser nicht zu lange betätigen, um zu vermeiden, dass sich die Batterie entlädt und der Motor absäuft. Den Zündschlüssel in die Stellung «STOP» zurückstellen, einige Sekunden warten und dann den Vorgang wiederholen. Falls die Störung andauern sollte, verweisen wir auf Kapitel «8» des vorliegenden Handbuchs und auf die Gebrauchsanweisung des Motors.

WICHTIG Immer beachten, dass die Sicherheitseinrichtungen ein Anlassen des Motors verhindern, falls die Sicherheitsbedingungen nicht eingehalten werden (siehe 5.2). In diesen Fällen muss man, nachdem die Voraussetzungen für das Anlassen geschaffen worden sind, den Zündschlüssel in die Stellung «STOP» zurückstellen, ehe man den Motor erneut anlässt.

5.4.2 Fahren der Maschine

Während des Fahrens:

– die Schneidwerkzeuge ausschalten;
– die Schneidwerkzeugbaugruppe in die oberste Stellung bringen (Position «7»);
– den Gashebel in eine Stellung zwischen «LANGSAM» und «SCHNELL» bringen.

Mechanischer Antrieb

Das Pedal (siehe 4.21) ganz durchdrücken
- und den Schalthebel in die Stellung des 1.
Gangs bringen (siehe 4.22).
• Bei ganz durchgetretenem Pedal die
Feststellbremse lösen, das Pedal lang-

sam loslassen, wobei es von der Funktion «Bremsen» in die Funktion «Kuppeln» ge- wechselt wird und die Hinterräder angetrie- ben werden (siehe 4.21).

ACHTUNG! Das Loslassen des Pedals muss allmählich erfolgen, um zu vermeiden, dass ein zu ruckartiges Einkuppeln zum Aufbäumen der Maschine oder zum Verlust der Kontrolle führt.

Durch Betätigung des Gashebels und Wechseln der Gänge wird allmählich die gewünschte Geschwindigkeit erreicht. Um den Gang zu wechseln, muss das Kupplungspedal den halben Weg durchgetreten und der gewünschte Gang eingelegt werden (siehe 4.21).

Hydrostatischer Antrieb

Die Feststellbremse lösen und das Bremspedal loslassen (siehe 4.31). Das Antriebspedal (siehe 4.32) in Richtung «F» betätigen und durch entsprechen- den Druck des Pedals und Betätigung des Gashebels die gewünschte Geschwindigkeit erreichen.

! ACHTUNG! Die Betätigung des Pedals muss stufenweise erfolgen (siehe 4.32), um zu vermeiden, dass ein zu brüskes Einlegen des Antriebs auf die Räder ein Aufbäumen und den Verlust der Kontrolle über das Fahrzeug verursacht, insbesondere an Hängen.

5.4.3 Bremsen

Zuerst durch Verminderung der Motordrehzahl die Geschwindigkeit der Maschine verlangsam- men, dann das Bremspedal (siehe 4.21 oder 4.31) drücken, um die Geschwindigkeit weiter zu verlangsamen, bis die Maschine anhalt.

Hydrostatischer Antrieb

Bereits beim Loslassen des Antriebspedals
erzielt man bereits eine spürbare
Verlangsamung der Maschine.

5.4.4 Rückwärtsgang

WICHTIG Der Rückwärtsgang darf nur bei stehender Maschine eingelegt werden.

WICHTIG Um mit eingeschalteten Schneid-

werkzeugen rückwärts fahren zu können, muss die Freigabetaste gedrückt gehalten werden (siehe 4.7), damit der Motor nicht anhält.

Mechanischer Antrieb

Das Pedal solange betätigen, bis die Maschine anhält. Um den Rückwärtsgang einzulegen, den Schalthebel seitlich versetzen und in die Stellung «R» bringen (siehe 4.22). Das Pedal allmählich zurücknehmen, um einzukuppeln und die Fahrt rückwärts zu beginnen.

Hydrostatischer Antrieb

Um nach dem Anhalten der Maschine
den Rückwärtsgang einzulegen, das
Antriebspedal in Richtung «R» drücken (sie-
he 4.32).

5.4.5 Gras mähen

(Abb. 5.7) Die Position der „Schnittschutz-Rädchen“ in Abhängigkeit von dem Boden einstellen.

Die Aufgabe der Schnittschutz-Rädchen ist, Risse im Rasenteppich zu vermeiden, die verursacht werden, wenn der Rand der Schneidwerkzeugbaugruppe über unebene Böden streift. Die vier Montagepositionen der Rädchen erlauben es, einen Sicherheitsabstand zwischen dem Rand der Schneidwerkzeugbaugruppe und dem Boden beizubehalten.

Um die Position zu wechseln, die Schraube (2) losschrauben und herausnehmen. Das Rädchen (1) mit dem Distanztück (3) in dem Loch, das dem gewünschten Abstand entspricht, positionieren und die Schraube (2) in der Schraubenmutter (4) fest anschrauben.

! ACHTUNG! Dieser Arbeitsgang ist immer BEI AUSGESCHALTETEM MOTOR UND AUSGESCHALTETEN SCHNEIDWERKZEUGEN an beiden Rädchen auszuführen, die in gleicher Höhe positioniert werden müssen.

Um mit dem Mähen zu beginnen:

• den Gashebel in die Stellung «SCHNELL» bringen;
  – die Schneidwerkzeugbaugruppe in die oberste Stellung bringen;
• die Schneidwerkzeuge (siehe 4.5) nur auf der Rasenfläche, nicht auf Kies oder in zu hohem Gras einschalten;
• die Vorwärtsfahrt auf dem mit Gras bewachsenen Bereich allmählich und vorsichtig beginnen, wie zuvor bereits beschrieben;
  – die Fahrgeschwindigkeit und die Schnitthöhe

(siehe 4.6) entsprechend dem Zustand des Rasens (Höhe, Dichte und Feuchtigkeit des Grases) einstellen.

ACHTUNG! Beim Mähen an Hängen muss man die Fahrgeschwindigkeit vermindern, um die Voraussetzungen für die Sicherheit zu erfüllen (siehe 1A – C7-8-9).

In jedem Fall muss man die Geschwindigkeit jedes Mal dann vermindern, wenn man ein Abfallen der Motordrehzahl feststellt. Man muss sich bewusst sein, dass man niemals einen guten Schnitt des Rasens erzielt, wenn die Fahrgeschwindigkeit in Bezug auf die Menge des zu mähenden Grases zu hoch ist.

Jedes Mal, wenn ein Hindernis überwunden werden soll, die Schneidwerkzeuge ausschalten und die Schneidwerkzeugbaugruppe in die oberste Stellung bringen.

5.4.6 Beendigung des Mähens

Nach dem Mähen die Schneidwerkzeuge ausschalten, die Motordrehzahl vermindern und die Rückfahrt mit der Schneidwerkzeugbaugruppe in der höchstmöglichen Stellung zurücklegen.

5.4.7 Beendigung der Arbeit

Die Maschine abstellen, den Gashebel in die Position «LANGSAM» stellen und den Motor durch Drehen des Zündschlüssels in die Stellung «STOP» ausschalten.

Nach dem Ausschalten des Motors den Ben-zinhahn (1) (falls vorgesehen) schließen. (Abb. 5.8).

ACHTUNG! Vor dem Ausschalten des Motors ist der Gashebel 20 Sekunden lang in die Stellung «LANGSAM» zu bringen, um mögliche Zündungsrückschläge zu vermeiden.

WICHTIG Um die Ladung der Batterie zu erhalten, den Schlüssel nicht in Position «EIN» oder «EINSCHALTEN DER SCHEINWERFER» lassen, wenn der Motor nicht läuft.

5.4.8 Reinigung der Maschine

Nach jedem Gebrauch die Maschine außen reinigen.

Die Kunststoffteile der Karosserie mit einem mit Wasser und Reinigungsmittel getränkten Schwamm abreiben. Dabei ist darauf zu achten, dass der Motor, die Bauteile der elektrischen Anlage und die elektronische Steuerkarte unter dem Armaturenbrett nicht feucht werden.

WICHTIG Keine Druckdüsen oder aggressive Flüssigkeiten zum Waschen der Karosserie und des Motors benutzen!

! ACHTUNG! Um eine optimale Wirkungsweise und Sicherheit der Maschine zu gewährleisten, dürfen sich auf der Oberseite der Schneidwerkzeugbaugruppe kein Schmutz oder trockenes Gras ansammeln.

Die Schneidwerkzeugbaugruppe muss nach jeder Verwendung sorgfältig gereinigt werden, um jegliche Grasreste oder Verschmutzungen zu entfernen.

⚠️ ACHTUNG! Während der Reinigung der Schneidwerkzeugbaugruppe ist eine Schutzbrille zu tragen und Personen oder Tiere müssen vom Arbeitsbereich fern gehalten werden.

a) Das Auswaschen der Schneidwerkzeugbaugruppe und des Auswurfkanals muss auf festem Boden durchgeführt werden, mit:
– dem seitliche Auswurfdeflektor montiert;
– dem aufsitzen Benutzer;
- der Schneidwerkzeugbaugruppe in Position «1»;
– dem laufenden Motor;
– der Schaltung auf Leerlauf;
- der eingeschalteten Schneidwerkzeugen;

Einen Wasserschlauch an die dafür bestimmten Anschlüsse (1) anschließen. Man lässt an jedem Anschluss einige Minuten lang bei sich drehenden Schneidwerkzeugen Wasser durchfließen. (Abb. 5.9).

WICHTIG Um den einwandfreien Betrieb der Elektromagnetkupplung nicht zu beeinträchtigen:

• verhindern, dass die Kupplung mit Ol in Berührung kommt;
• kein Wasser mit hohem Druck direkt auf die Kupplungsgruppe richten;
  – die Kupplung nicht mit Benzin reinigen.

b) Zur Reinigung des oberen Teils der Schneidwerkzeugbaugruppe:

• die Schneidwerkzeugbaugruppe ganz absenken (Position «1»);
  – mit Druckluft die rechten und linken Öffnungen der Schutzabdeckungen ausblasen. (Abb. 5.10).

5.4.9 Einlagerung für längere Zeit

Wenn man eine längere Zeit der Stilllegung vorsieht (mehr als 1 Monat), muss man die Batteriekabel abklemmen und die Anweisungen in der Gebrauchsanweisung des Motors befolgen. (Abb. 5.11) Den Kraftstofftank leeren. Dazu muss die Leitung (1) am Eintritt des Benzinfilters (2) abgetrennt und der Kraftstoff in einem geeigneten Behälter aufgefangen werden.

Die Leitung (1) erneut anschließen und darauf achten, die Schlauchschelle (3) wieder richtig anzubringen.

Die Maschine an einen trockenen, vor Witterungseinflüssen geschützten Ort abstellen und, wenn möglich, mit einer Plane abdecken (siehe 8.5).

WICHTIG Die Batterie muss an einem kühlen und trockenen Ort aufbewahrt werden. Vor einer längeren Zeit der Stilllegung (mehr als 1 Monat) die Batterie immer aufladen und sie vor Wiederaufnahme der Arbeit nachladen (siehe 6.2.3).

Bei der Wiederaufnahme der Arbeit darauf achten, dass an den Leitungen, am Benzinhahn und dem Vergaser keine undichten Stellen auftreten.

5.4.10 Schutzsicherungder elektronischen Steuerkarte

Die elektronische Steuerkarte ist mit einer Sicherung, die den Stromkreis bei Störungen der elektrischen Anlage oder Kurzschlüsse unterbricht.

Das Ansprechen der Sicherung verursacht den Motorstillstand. Bevor die Sicherung (siehe 6.3.5) ausgetauscht wird, die Störungsursachen feststellen und beseitigen, um zu vermeiden, dass sich die Unterbrechungen wiederholen.

5.5 GEBRAUCH AN HÄNGEN (Abb. 5.12)

Die angegebenen Grenzen beachten (max 10° - 17%).

! ACHTUNG! An Hängen mit besonderer Vorsicht anfahren, um ein Aufbäumen der Maschine zu vermeiden. Ehe man bergab fährt, die Fahrgeschwindigkeit verringern.

GEFAHR! Niemals den Rückwärtsgang einlegen, um beim Bergabfahren die Geschwindigkeit zu reduzieren: Dies könnte besonders bei rutschigem Untergrund zu einem Verlust der Fahrzeugkontrolle führen.

Mechanischer Antrieb

GEFAHR! Bergab niemals mit dem Schalthebel in Leerlaufstellung oder ausgekuppelt fahren. Immer einen niedrigen Gang einlegen, wenn man die Maschine abstellt und unbewacht lässt.

Hydrostatischer Antrieb

Bergabfahrten sind ohne Betätigung des Antriebspedals (siehe 4.32) durchzuführen, um die Bremswirkung des hydrostatischen Antriebs zu nutzen, wenn das Getriebe nicht eingeschaltet ist.

5.6 EINIGE TIPPS FÜR EINEN SCHÖNEN RASEN

1. Damit der Rasen schön, grün und weich bleibt, muss man gleichmäßig mähen, ohne das Gras zu reißen. Der Rasen kann aus verschiedenen Grasarten bestehen. Bei häufigem Mähen wachsen Gräser, die viele Wurzeln bilden, mehr und es entsteht ein dichter Rasen; umgekehrt entwickeln sich bei unregelmäßigem Mähen hauptsächlich hohe Gräser und Unkraut (Kleeblatt, Gänseblümchen usw.)

2. Es ist immer empfehlenswert, das Gras zu mähen, wenn es trocken ist.

3. Die Schneidwerkzeuge müssen in gutem Zustand und gut geschliffen sein, damit der Schnitt sauber wird, ohne Ausfransungen, die zu einem Vergilben der Spitzen führen würden.

4. Der Motor muss mit maximaler Drehzahl laufen, um einen sauberen Schnitt des Rasens zu erzielen und um dem geschnittenen Gras einen wirkungsvollen Schub durch den Auswurfkanal zu verleihen.

5. Die Mähfrequenz muss im Verhältnis zum Wachstum des Grases erfolgen, um zu vermeiden, dass das Gras zwischen einem Schnitt und dem andern zu stark wächst.

6. In den warmen und trockenen Jahreszeiten ist es zweckmäßig, das Gras etwas höher wachsen zu lassen, um das Austrocknen des Bodens zu vermindern.

7. Die optimale Höhe eines gepflegten Rasens beträgt ca. 4-5 cm, und bei jedem Mähen sollte dieser um nicht mehr als 1/3 der Gesamthöhe gekürzt werden. Wenn das Gras sehr hoch ist, ist es besser, in zwei Durchgängen in einem Abstand von einem Tag zu mähen, den ersten mit den Schneidwerk-

zeugen in maximaler Höhe und eventuell reduzierter Schnittbreite, den zweiten in der gewünschten Höhe. (Abb. 5.13)

1. Das Aussehen des Rasens wird besser, wenn die Schnitte in wechselnden Richtungen ausgeführt werden. (Abb. 5.14)

2. Wenn der Auswurfkanal mit Gras zu verstopfen droht, ist es angebracht, die Fahrgeschwindigkeit zu vermindern, denn sie kann im Hinblick auf den Zustand des Rasens zu hoch sein. Wenn das Problem anhält, sind schlecht geschärfte Schneidwerkzeuge oder verformte Flügelprofile wahrscheinliche Ursachen.

3. Besondere Vorsicht ist beim Mähen in der Nähe von Sträuchern und niedrigen Bordsteinen geboten, welche die waagrechte Ausrichtung der Schneidwerkzeugbaugruppe beeinträchtigen und deren Rand, sowie die Schneidwerkzeuge beschädigen könnten.

6. WARTUNG

6.1 EMPFEHLUNGEN FÜR DIE SICHERHEIT

! ACHTUNG! Setzen Sie sich unverzüglich mit Ihrem Händler oder einem Fachbetrieb in Verbindung, falls Probleme beim Betrieb folgender Teile auftreten –Bremse,

- Einschalten und Anhalten der Schneidwerkzeuge,

- Zuschalten des Antriebs für Vorwärts- oder Rückwärtsfahrt.

6.2 ORDENTLICHE WARTUNG

Die Tabelle soll Ihnen zu helfen, Ihre Maschine leistungsfähig und sicher zu erhalten. In ihr sind die wichtigsten Eingriffe und die jeweils vorgesehenen Intervalle angegeben. In den seitlichen Feldern können Sie das Datum oder die Zahl der Betriebsstunden eintragen, zu denen der Eingriff vorgenommen wurde.

Maßnahme Std. Ausgeführt (Datum / Std.)
1. MA	SCHINE
1.1	Kontrolle Befestigung und Schliff Schneidwerkzeuge 3)	25
1.2	Auswechseln Schneidwerkzeuge 3)	100
1.3	Kontrolle Antriebsriemen 3)	25
1.4	Auswechseln Antriebsriemen ^2)^3)	-
1.5	Kontrolle Steuerriemen Schneidwerkzeuge ^3)	25
1.6	Auswechseln Steuerriemen Schneidwerkzeuge ^2)^3)	-
1.7	Kontrolle und Einstellung der Bremse ^3)	25
1.8	Kontrolle und Einstellung des Antriebs ^3)	25
1.9	Kontrolle Einschalten und Bremsen Schneidwerkzeuge ^3)	25
1.10	Kontrolle aller Befestigungen 25
1.11	Allgemeine Schmierung ^4)	25
2. MOTOR ^1)
2.1	Motorölwechsel ...
2.2	Kontrolle und Reinigung des Luftfilters ...
2.3	Auswechseln des Luftfilters ...
2.4	Kontrolle des Benzinfilters ...
2.5	Auswechseln des Benzinfilters ...
2.6	Kontrolle und Reinigung der Kontakte der Zündkerze	...
2.7	Austausch der Zündkerze ...

1) Im Handbuch des Motors die komplette Liste und die zeitlichen Abstände für die Arbeiten einsehen.

2) Setzen Sie sich bei den ersten Anzeichen von Fehlfunktionen mit Ihrem Händler in Verbindung.

3) Diese Arbeit muss durch Ihren Händler oder einen Fachbetrieb ausgeführt werden.

4) Die allgemeine Schmierung aller Gelenke sollte außerdem vor jedem längeren Stillstand der Maschine ausgeführt werden.

6.2.1 Motor (Abb. 6.1)

WICHTIG Die in der Gebrauchsanweisung des Motors angegebenen Vorschriften befolgen.

Um Motoröl abzulassen, den Verlängerungsschlauch (1) festhalten und die Ablassschraube (2) lösen.

Beim erneuten Anbringen der Schraube (2) auf die Positionierung der inneren Dichtung (3) achten, den Verlängerungsschlauch festhalten und die Schrauben fest anziehen.

6.2.2 Hinterachse

Sie besteht aus einer geschlossenen Einheit und bedarf keiner Wartung. Sie unterliegt einer Dauerschmierung, die nicht ausgewechselt oder nachgefüllt werden muss.

6.2.3 Batterie (Abb. 6.2)

Es ist äußerst wichtig, eine akkurate Wartung der Batterie vorzunehmen, um sicherzustellen, dass sie eine lange Lebensdauer hat.

Die Batterie Ihrer Maschine muss unbedingt geladen werden:

– bevor Sie die Maschine nach dem Kauf zum ersten Mal verwenden;
– vor jeder längeren Periode des Stillstands der Maschine;
– vor der Inbetriebnahme nach einer längeren Periode des Stillstands.

Den Ladevorgang, der in dem der Batterie beiliegenden Handbuch beschrieben ist, genau befolgen. Geschieht dies nicht oder wird die Batterie nicht geladen, können die Elemente der Batterie dauerhafte Schäden erleiden.

Eine entladene Batterie muss so bald wie möglich geladen werden.

WICHTIG Das Laden muss mit einem Gleichstromgerät durchgeführt werden. Andere Ladesysteme können der Batterie Schäden zufügen, die nicht zu beheben sind.

Die Maschine ist mit einem Ladeanschluss (1) ausgestattet, der an den entsprechenden Anschluss des geeigneten Batterieladegerätes anzuschließen ist, das mitgeliefert wird (falls vorgesehen) oder auf Anfrage verfügbar ist (siehe 8.2).

WICHTIG Dieser Ladeanschluss darf nur für die Verbindung mit dem vom Hersteller vorgesehenen Batterieladegerät verwendet werden. Für seine Verwendung:

• die Hinweise befolgen, die in den Anleitungen des Ladegeräts aufgeführt sind;
  – die Hinweise befolgen, die im Handbuch der Batterie aufgeführt sind.

6.3 EINGRIFFE AN DER MASCHINE

6.3.1 Ausrichtungder Schneidwerkzeugbaugruppe (Abb. 6.3)

Eine gute Einstellung der Schneidwerkzeugbaugruppe ist wichtig, um einen gleichmäßig gemähten Rasen zu erhalten. Im Falle des unregelmäßigen Schnittes den Reifendruck kontrollieren.

Falls dies nicht ausreichen sollte, um ein gleichmäßiges Mähergebnis zu erhalten, den Händler für notwendige Überprüfungen und für die Ausrichtung der Schneidwerkzeugbaugruppe kontaktieren.

6.3.2 Radwechsel (Abb. 6.4)

Bei eben abgestellter Maschine Unterlagen unter einem tragenden Element des Fahrgestells auf der Seite des zu wechselnden Rads anbringen.

Die Räder werden durch einen Sprengring (1) gehalten, der mit einem Schraubenzieher herausgenommen werden kann.

HINWEIS Im Falle des Wechselns eines oder beider Hinterräder muss man sich versichern, dass etwaige Differenzen des äußeren Durchmessers nicht größer als 8 bis 10 mm sind. Andernfalls sollte man, um unregelmäßige Schnittergebnisse zu vermeiden, die Schneidwerkzeugbaugruppe ausrichten.

WICHTIG Vor der erneuten Montage eines Rads muss die Achse mit Fett beschichtet werden. Den Sprengring (1) und die Unterlegscheibe (2) wieder sorgfältig einsetzen.

6.3.3 Reparatur oder Wechsel der Reifen

Die Reifen sind schlauchlos und deshalb muss jeder Ersatz bzw. jede Reparatur infolge eines Lochs von einem Reifenfachmann in der für diesen Reifentyp vorgesehenen Weise ausgeführt werden.

6.3.4 Auswechseln der Lampen (falls vorgesehen)

- Lampen Typ "I" (Glühlampen) (Abb. 6.5)

Die Lampen (18 W) sind mit einem Bajonettverschluss im Lampensockel befestigt. Dieser wird mit Hilfe einer Flachzange entgegen dem Uhrzeigersinn gedreht und dann herausgezogen.

- Lampen Typ "II" (LED) (Abb. 6.6)

Die Überwurfmutter (1) lösen und den Steckverbinder (2) abnehmen. Die mit den Schrauben (4) befestigte LED-Leuchte (3) abmontieren.

6.3.5 Auswechseln einer Sicherung (Abb. 6.7)

An der Maschine sind einige Sicherungen (1) von verschiedenen Stärken vorgesehen, deren Funktionen und Eigenschaften im Folgenden beschrieben werden:

• Sicherung 10 A = Absicherung der allgemeinen Stromkreise und des Leistungskreises der Steuerkarte. Das Ansprechen der Sicherung verursacht den Stillstand der Maschine.
• Sicherung 25 A = Absicherung des Ladestromkreises. Das Ansprechen der Sicherung zeigt sich durch zunehmende Abnahme der Batterieladung mit dementsprechenden Startschwierigkeiten.

Die Stärke ist jeweils auf der Sicherung angegeben.

WICHTIG Eine durchgebrannte Sicherung muss immer durch eine Sicherung des gleichen Typs und der gleichen Leistung ersetzt werden, niemals durch eine Sicherung mit anderer Leistung.

Falls sich die Ursachen nicht beseitigen lassen, wenden Sie sich bitte an Ihren Händler.

6.3.6 Ausbau, Ersatz und Wiedereinbau der Schneidwerkzeuge

ACHTUNG!

Bei Handhabung der

Schneidwerkzeuge müssen immer Arbeits- handschuhe getragen werden.

ACHTUNG!

ACHTUNG! Beschädigte

oder verbogene Schneidwerkzeuge sind immer auszuwechseln; niemals versuchen, sie zu reparieren! STETS ORIGINAL SCHNEID-WERKZEUGE VERWENDEN!

Auf dieser Maschine ist die Verwendung von Schneidwerkzeugen mit dem in der Tabelle auf Seite ii angegebenen Code vorgesehen. Aufgrund der Weiterentwicklung des Produkts könnten die oben genannten Schneidwerkzeuge im Laufe der Zeit durch andere ersetzt werden, die gleiche Eigenschaften der Austauschbarkeit und Betriebssicherheit aufweisen.

WICHTIG Die Schneidwerkzeuge sollten paarweise ersetzt werden, vor allem bei großen Verschleißunterschieden.

7. ANLEITUNG ZUR STÖRUNGSSUCHE

STÖRUNG MÖGLICHE URSACHE ABHILFE
1. Mit dem Zündschlüssel auf «STARTEN» funktioniert der Anlasser nicht	- Fehlende Voraussetzung zum Starten- Batterie falsch angeschlossen- Polarität der Batterie vertauscht- Batterie vollkommen entladen-Sicherungdurchgebrannt- Steuerkarte feucht- Fehlfunktion des Starterrelais	Den Zündschlüssel auf «STOP» stellen und die Ursachen der Störung suchen:- Prüfen, ob die Bedingungen der Zustimmung erfüllt sind (siehe 5.2.a)- Anschlüsse prüfen (siehe 3.4)- Anschlüsse prüfen (siehe 3.4)- Batterie laden (siehe 6.2.3)- Sicherung (10 A) auswechseln (siehe 6.3.5)- Mit lauwarmer Luft trocknen- Setzen Sie sich mit Ihrem Händler in Verbindung
2. Mit dem Zündschlüssel auf «STARTEN» schaltet der Anlasser ein, aber der Motor läuft nicht an	- Batterie nicht ausreichend geladen- Mangelnder Zufluss von Benzin- Schaden an der Zündanlage	- Batterie laden (siehe 6.2.3)- Benzinstand prüfen (siehe 5.3.3)- Den Hahn öffnen (falls vorgesehen) (siehe 5.4.1)- Benzinfilter überprüfen-Befestigungdes Zündkerzensteckers überprüfen- Sauberkeit und korrekten Elektrodenabstand überprüfen
3. Anlassen erschwert oder Betrieb des Motors unregelmäßig	- Vergaserprobleme - Luftfilter reinigen oder auswechseln- Tank leeren und frisches Benzin einfüllen- Benzinfilter kontrollieren und ggf. auswechseln
4. Absinken der Leistung des Motors während des Mähens	- Fahrgeschwindigkeit im Verhältnis zur Schnitthöhe zu hoch	- Fahrgeschwindigkeit vermindern und/oder Schnitthöhe anheben (siehe 5.4.5)
5. Der Motor geht während der Arbeit aus	- Auslösen der Sicherheitseinrichtungen-Sicherungdurchgebrannt	- prüfen, ob die Bedingungen der Zustimmung erfüllt sind (siehe 5.2.b)- Sicherung (10 A) auswechseln (siehe 6.3.5)
6. Die Schneidwerkzeuge schalten sich nicht zu oder stoppen nicht schnell genug wenn sie ausgekuppelt werden	- Probleme am Einschaltsystem -	Setzen Sie sich mit Ihrem Händler in Verbindung
7. Schnitt unregelmäßig - Schneidwerkzeugbaugruppe nicht parallel zum Boden- Schlechter Schnitt der Schneidwerkzeuge		- Reifendruck prüfen (siehe 5.3.2)-Ausrichtungder Schneidwerkzeugbaugruppe zum Boden wiederherstellen (siehe 6.3.1)- Setzen Sie sich mit Ihrem Händler in Verbindung
8. Nicht normale Vibrationen während des Betriebs	- Die Schneidwerkzeugbaugruppe ist voller Gras- Die Schneidwerkzeuge sind nicht ausgewuchtet oder sind gelockert- Befestigungen gelockert	- Die Schneidwerkzeugbaugruppe reinigen (siehe 5.4.8)- Setzen Sie sich mit Ihrem Händler in Verbindung-Befestigungsschraubendes Motors und des Fahrgestells überprüfen und festziehen
9. Bremsleistung unregelmäßig oder ungenügend	- Bremse nicht korrekt eingestellt -	Setzen Sie sich mit Ihrem Händler in Verbindung
10. Unregelmäßiger Vortrieb, schlechter Antrieb bergauf, oder Neigung der Maschine zum Aufbäumen	- Probleme mit dem Antriebsriemen oder der Kupplungsvorrichtung	- Setzen Sie sich mit Ihrem Händler in Verbindung
11. Wenn man bei laufendem Motor das Antriebspedal betätigt, bewegt sich die Maschine nicht (Bei Modellen mit hydrostatischem Antrieb)	- Entriegelungshebel in Position «B»	- Hebel in die Stellung «A» (siehe 4.33) bringen
12. Die Maschine beginnt, auf ungewöhnliche Weise zu vibrieren	- Beschädigung oder lockere Teile	- Halten Sie die Maschine an und ziehen Sie das Zündkerzenkabel ab- Prüfen Sie, ob eventuell Beschädigungen vorhanden sind;- Kontrollieren, ob Teile sich gelöst haben und diese festziehen;- Die Kontrollen, Auswechsel- und Reparaturarbeiten in einem Fachbetrieb durchführen lassen

Wenn die Störungen nach den oben beschriebenen Eingriffen anhalten, ist Ihren Händler zu kontaktieren.

! ACHTUNG! Versuchen Sie niemals, schwierige Reparaturen auszuführen, ohne dazu die Mittel und die erforderlichen technischen Kenntnisse zu haben. Jeder Eingriff führt automatisch zum Verfall der Garantie und zur Ablehnung jeder Haftung des Herstellers.

8. ANBAUGERÄTE

8.1 MULCHING"-KIT (Abb. 8.1 Nr.41)

Zerhackt das geschnittene Gras fein und lässt es auf dem Rasen, als Alternative zum Sammeln in der Grasfangeinrichtung.

8.2 BATTERIELADEGERÄT (Abb. 8.1 Nr.42)

Erlaubt die Erhaltung des optimalen Ladezustandes der Batterie während der Stilllegung der Maschine und verlängert dadurch die Lebensdauer der Batterie.

8.3 ZUGVORRICHTUNG (Abb. 8.1 Nr.43)

Dient zum Ankoppeln eines Anhängers.

8.4 KIT HINTERER AUSWURFSCHUTZ (Abb. 8.1 Nr.44)

Anstelle der Grasfangeinrichtung zu verwenden, wenn das Gras nicht gesammelt wird.

8.5 ABDECKUNG (Abb. 8.1 Nr.45)

Schützt die Maschine vor Staub, wenn sie nicht benutzt wird.

8.6 SCHNEEKETTEN 18" (Abb. 8.1 Nr.46)

Sie verbessern die Haftung der Hinterräder auf schneebedeckten Abschnitten und ermöglichen die Verwendung des Schneepflugs.

8.7 ANHÄNGER (Abb. 8.1 Nr.47)

Für den Transport von Werkzeugen oder anderen Gegenständen, innerhalb der zulässigen Gewichtsgrenzen.

8.8 STREUER (Abb. 8.1 Nr.48)

Zum Streuen von Salz oder Dünger.

8.9 RASENWALZE (Abb. 8.1 8 Nr.49)

Um den Boden nach dem Säen zu verdichten oder das Gras platt zu drücken.

8.10 SCHNEEPFLUG (Abb. 8.1 Nr.50)

Für das Verschieben und seitliche Ansammeln des entfernten Schnees.

8.11 SAMMLER FÜR LAUB UND GRAS (Abb. 8.1 Nr.51)

Zum Sammeln von Laub und Gras auf Rasenflächen.

NL

1. RICHTLIJNEN OM PROBLEMEN VAST TE STELLEN 17

2. TOEBEHOREN 19

HOE DE HANDLEIDING LEZEN

4.2 GASHENDEL (Afb. 4.1 n.2)

5. GEBRUIKSVOORSCHRIFTEN

5.1 VEILIGHEIDSADVIEZEN

7. RICHTLIJNEN OM PROBLEMEN VAST TE STELLEN
