Froxxic - Drohne Revell - Kostenlose Bedienungsanleitung

Produkttyp	Quadrocopter
Marke	Revell
Modell	Froxxic
Kategorie	Drohne
Stromversorgung	Wiederaufladbarer Akku (enthalten) + 2 AAA-Batterien für die Fernsteuerung
Flugzeit	Etwa 5 bis 7 Minuten
Ladezeit	Etwa 40 Minuten
Reichweite der Fernsteuerung	Etwa 30 Meter
Hauptfunktionen	Vorwärts-/Rückwärtsflug, Links-/Rechtsdrehung, Loopings, Höhenhaltung
Abmessungen	Etwa 15 x 15 x 5 cm
Gewicht	Etwa 80 g
Anzahl der Propeller	4 (2 Typen: Kennzeichnung A und B)
Material des Rahmens	Kunststoff
Balance	Einstellbare Roll- und Nickkompensation, automatische Gierkompensation
Sicherheit	Automatische Abschaltung bei schwacher Batterie; Start und Landung auf waagerechter Fläche; Mindesthöhe von 2 m für Loopings
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; beschädigte Propeller ersetzen
Ersatzteile und Reparierbarkeit	Ersatzpropeller erhältlich (Kennzeichnung A und B); einfache Demontage der Propeller
Garantie	2 Jahre (gemäß geltender Gesetzgebung)

Häufig gestellte Fragen - Froxxic Revell

Wie starte ich die Drohne?

Setzen Sie die Drohne auf eine waagerechte Oberfläche. Senken Sie den Gasregler (linker Steuerknüppel) ganz nach unten. Schalten Sie zuerst die Drohne ein (ON/OFF-Taste), dann die Fernsteuerung. Drücken Sie den linken Steuerknüppel kurz ganz nach vorne und dann nach hinten, um die Verbindung herzustellen. Die Leuchtanzeigen leuchten dauerhaft, wenn die Verbindung hergestellt ist.

Was tun, wenn die Drohne nicht mehr auf Befehle reagiert?

Überprüfen Sie, ob die Fernsteuerung eingeschaltet ist und die Batterien richtig eingelegt und geladen sind. Wenn das Problem weiterhin besteht, schalten Sie beide Geräte aus und wieder ein. Stellen Sie sicher, dass die Reichweite (etwa 30 m) nicht überschritten wird.

Wie ersetze ich die Propeller?

Entfernen Sie vorsichtig den beschädigten Propeller von der Achse. Setzen Sie den neuen Propeller unter Beachtung der Kennzeichnungen ein: vorne rechts (A), vorne links (B), hinten rechts (B), hinten links (A). Die Typen nicht vertauschen.

Warum dreht sich die Drohne im Flug um sich selbst?

Dies kann an einem elektronischen Ungleichgewicht liegen. Landen Sie, schalten Sie die Drohne und die Fernsteuerung aus und wieder ein. Die Gierkompensation erfolgt automatisch. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Propeller korrekt installiert sind.

Wie führe ich einen Looping durch?

Drücken Sie kurz die Looping-Taste, dann schieben Sie den rechten Steuerknüppel schnell in die gewünschte Richtung. Sorgen Sie für eine Höhe von mindestens 2 Metern und einen freien Raum von mindestens 10 Metern rundherum. Der Akku sollte für ein besseres Ergebnis vollständig geladen sein.

Wie lange hält der Akku?

Die Flugzeit beträgt etwa 5 bis 7 Minuten. Wenn die Drohne an Schub verliert, landen Sie sofort, um einen Sturz zu vermeiden.

Wie reinige ich die Drohne?

Verwenden Sie ein weiches, trockenes Tuch, um Staub und Schmutz abzuwischen. Verwenden Sie keine Chemikalien oder Wasser. Überprüfen Sie regelmäßig die Propeller auf Schäden.

Die Drohne driftet im Schwebeflug nach links/vorne, was tun?

Verwenden Sie die Trimmung: Wenn die Drohne nach links geht, schieben Sie die Roll-Trimmung nach rechts; wenn sie nach vorne geht, schieben Sie die Nick-Trimmung nach unten. Führen Sie diese Einstellungen in kleinen Schritten durch.

Was ist die maximale Flughöhe?

Die Anleitung gibt keine maximale Höhe an. Aus Sicherheitsgründen fliegen Sie in einer angemessenen Höhe (z.B. unter 10 m) und bleiben Sie im direkten Sichtfeld.

Wo finde ich Ersatzteile?

Ersatzpropeller sind auf der Website www.revell-control.de oder bei Fachhändlern erhältlich. Für andere Teile kontaktieren Sie den Revell-Kundendienst.

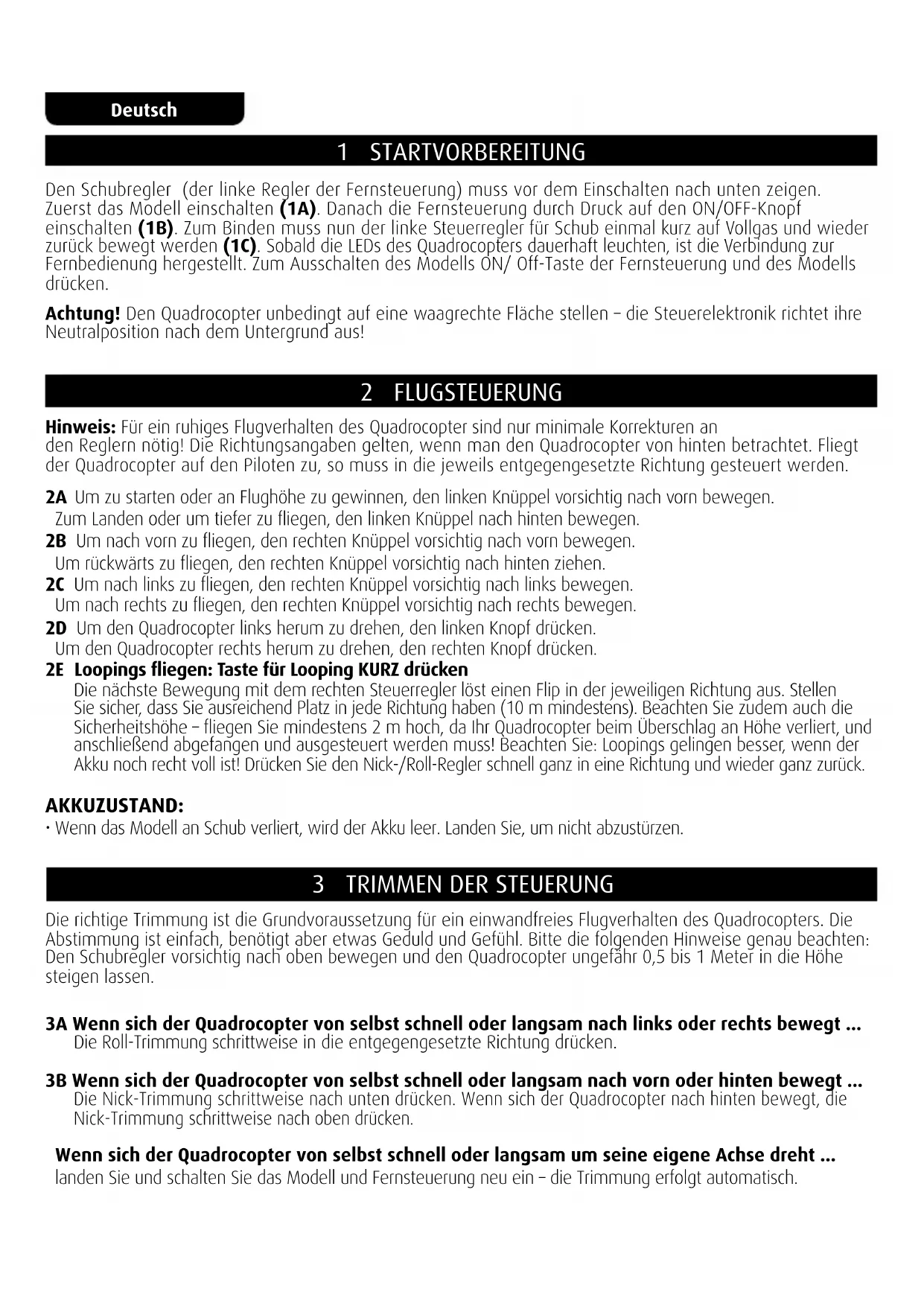

BEDIENUNGSANLEITUNG Froxxic Revell

Den Schubregler (der linke Regler der Fernsteuerung) muss vor dem Einschalten nach unten zeigen. Zuerst das Modell einschalten (1A). Danach die Fernsteuerung durch Druck auf den ON/OFF-Knopf einschalten (1B). Zum Binden muss nun der linke Steuerregler für Schub einmal kurz auf Vollgas und wieder zurück bewegt werden (1C). Sobald die LEDs des Quadrocopters dauerhaft leuchten, ist die Verbindung zur Fernbedienung hergestellt. Zum Ausschalten des Modells ON/ Off-Taste der Fernsteuerung und des Modells drücken.

Achtung! Den Quadrocopter unbedingt auf eine waagrechte Fläche stellen – die Steuerelektronik richtet ihre Neutralposition nach dem Untergrund aus!

2 FLUGSTEUERUNG

Hinweis: Für ein ruhiges Flugverhalten des Quadrocopter sind nur minimale Korrekturen an den Reglern nötig! Die Richtungsangaben gelten, wenn man den Quadrocopter von hinten betrachtet. Fliegt der Quadrocopter auf den Piloten zu, so muss in die jeweils entgegengesetzte Richtung gesteuert werden.

2A Um zu starten oder an Flughöhe zu gewinnen, den linken Knüppel vorsichtig nach vorn bewegen. Zum Landen oder um tiefer zu fliegen, den linken Knüppel nach hinten bewegen.
2B Um nach vorn zu fliegen, den rechten Knüppel vorsichtig nach vorn bewegen. Um rückwärts zu fliegen, den rechten Knüppel vorsichtig nach hinten ziehen.
2C Um nach links zu fliegen, den rechten Knüppel vorsichtig nach links bewegen. Um nach rechts zu fliegen, den rechten Knüppel vorsichtig nach rechts bewegen.
2D Um den Quadrocopter links herum zu drehen, den linken Knopf drücken. Um den Quadrocopter rechts herum zu drehen, den rechten Knopf drücken.
2E Loopings fliegen: Taste für Looping KURZ drücken

Die nächste Bewegung mit dem rechten Steuerregler löst einen Flip in der jeweiligen Richtung aus. Stellen Sie sicher, dass Sie ausreichend Platz in jede Richtung haben (10 m mindestens). Beachten Sie zudem auch die Sicherheitshöhe – fliegen Sie mindestens 2 m hoch, da Ihr Quadrocopter beim Überschlag an Höhe verliert, und anschließend abgefangen und ausgesteuert werden muss! Beachten Sie: Loopings gelingen besser, wenn der Akku noch recht voll ist! Drücken Sie den Nick-/Roll-Regler schnell ganz in eine Richtung und wieder ganz zurück.

AKKUZUSTAND:

- Wenn das Modell an Schub verliert, wird der Akku leer. Landen Sie, um nicht abzustürzen.

3 TRIMMEN DER STEUERUNG

Die richtige Trimmung ist die Grundvoraussetzung für ein einwandfreies Flugverhalten des Quadrocopters. Die Abstimmung ist einfach, benötigt aber etwas Geduld und Gefühl. Bitte die folgenden Hinweise genau beachten: Den Schubregler vorsichtig nach oben bewegen und den Quadrocopter ungefähr 0,5 bis 1 Meter in die Höhe steigen lassen.

3A Wenn sich der Quadrocopter von selbst schnell oder langsam nach links oder rechts bewegt ... Die Roll-Trimmung schrittweise in die entgegengesetzte Richtung drücken.
3B Wenn sich der Quadrocopter von selbst schnell oder langsam nach vorn oder hinten bewegt ... Die Nick-Trimmung schrittweise nach unten drücken. Wenn sich der Quadrocopter nach hinten bewegt, die Nick-Trimmung schrittweise nach oben drücken.

Wenn sich der Quadrocopter von selbst schnell oder langsam um seine eigene Achse dreht ...

landen Sie und schalten Sie das Modell und Fernsteuerung neu ein – die Trimmung erfolgt automatisch.

4 WECHSELN DER PROPELLER

Falls die Rotorblätter des Quadrocopters beschädigt und ausgetauscht werden müssen, wie folgt vorgehen:

- Vor der Montage darauf achten, dass die Propeller nicht vertauscht werden. Der Quadrocopter hat 4 verschiedene Propeller, die sich durch Farbe und Markierungen auf der Unterseite unterscheiden:

• Vorne rechts: Markierung A

- Hinten rechts: Markierung B

• Vorne links: Markierung B

- Hinten links: Markierung A

- Den defekten Propeller vorsichtig von der Welle abziehen.

- Den neuen Propeller wieder vorsichtig auf die Welle stecken.

FEHLERBEHEBUNG

Problem: Die Propeller bewegen sich nicht.

Ursache: · Der Akku ist zu schwach bzw. leer.

Abhilfe: · Den Akku aufladen.

Problem: Der Quadrocopter stoppt ohne ersichtlichen Grund während des Fluges und sinkt ab.

Ursache: · Der Akku ist zu schwach.

Abhilfe: · Den Akku aufladen.

Problem: Der Quadrocopter lässt sich mit der Funk-Fernsteuerung nicht steuern.

Ursache: 1. Die Fernsteuerung ist ausgeschaltet.

1. Die Batterien wurde falsch eingelegt.

2. Die Batterien haben nicht mehr genug Energie.

Abhilfe: 1. Die Fernsteuerung einschalten.

1. Überprüfen, ob die Batterien korrekt eingelegt sind.

2. Neue Batterien einlegen.

Problem: Der Quadrocopter dreht sich nur noch um seine Hochachse, überschlägt sich beim Start oder hebt nicht ab.

Ursache: · Falsche Anordnung der Propeller.

Abhilfe: · Propeller wie in der Anleitung beschrieben einbauen.

Weitere Tipps und Tricks finden Sie im Internet unter www.revell-control.de.
