BEDIENUNGSANLEITUNG PAN 02 Active Palmer

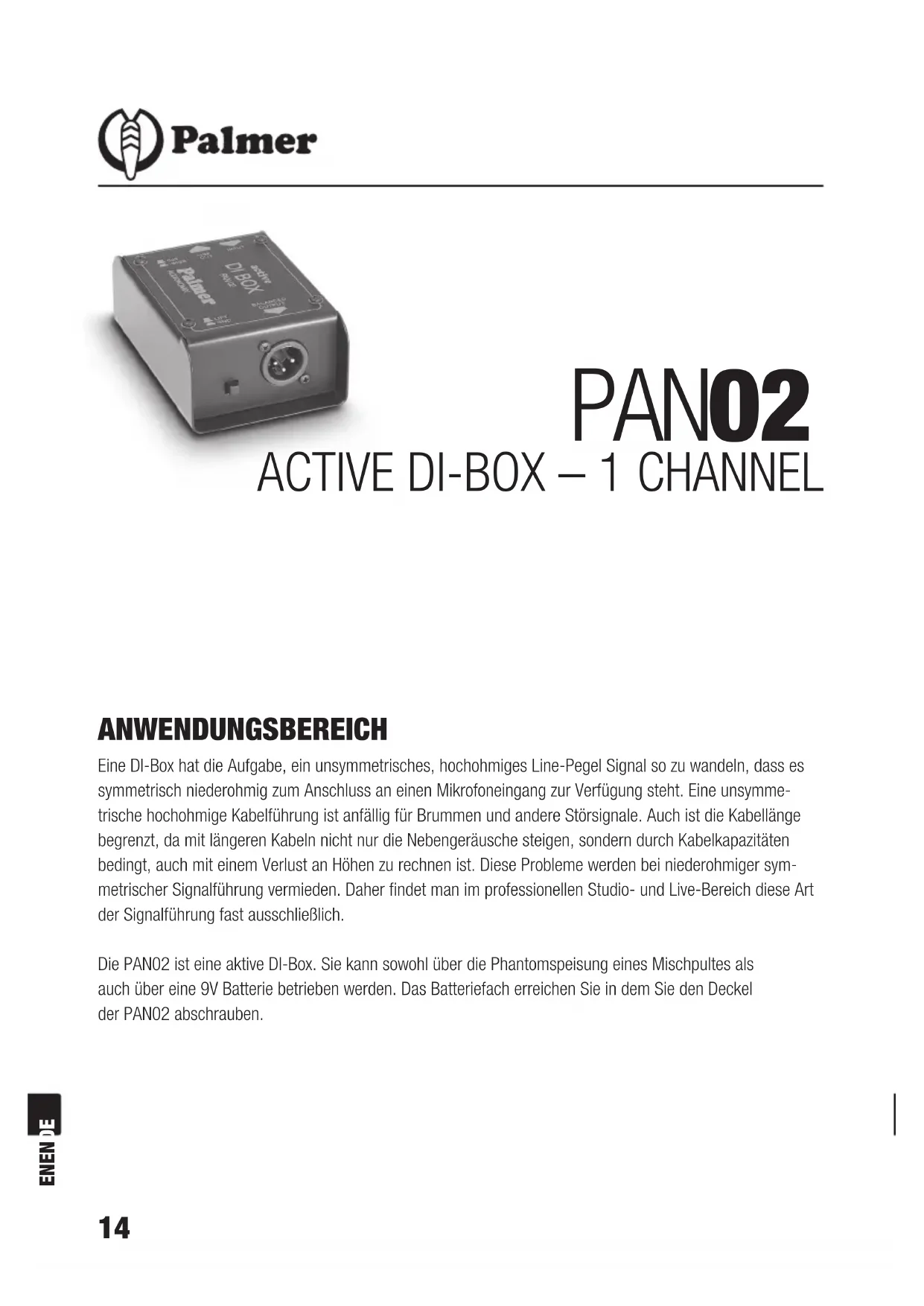

ANWENDUNGSBEREICH Eine DI-Box hat die Aufgabe, ein unsymmetrisches, hochohmiges Line-Pegel Signal so zu wandeln, dass es symmetrisch niederohmig zum Anschluss an einen Mikrofoneingang zur Verfügung steht. Eine unsymme- trische hochohmige Kabelführung ist anfällig für Brummen und andere Störsignale. Auch ist die Kabellänge begrenzt, da mit längeren Kabeln nicht nur die Nebengeräusche steigen, sondern durch Kabelkapazitäten bedingt, auch mit einem Verlust an Höhen zu rechnen ist. Diese Probleme werden bei niederohmiger sym- metrischer Signalführung vermieden. Daher findet man im professionellen Studio- und Live-Bereich diese Art der Signalführung fast ausschließlich. Die PAN02 ist eine aktive DI-Box. Sie kann sowohl über die Phantomspeisung eines Mischpultes als auch über eine 9V Batterie betrieben werden. Das Batteriefach erreichen Sie in dem Sie den Deckel der PAN02 abschrauben. PAN02

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen).

Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder

sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte -

beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.

12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit

Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch

Stolperfallen zu vermeiden.

17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach-

und Personenschäden verursachen kann.

18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das

Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der

Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werdenEN ENDE ES

22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer

Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.

23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war

(beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz

des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelief- erte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der

Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets

frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des

Geräts beeinträchtigt werden könnte.

28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und

Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezen- trum.

29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter

30. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker

entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie

das Gerät länger nicht verwenden.EN FRDE ES

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages bestehen kann. Im In- neren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Service-Personal durchführen. Das gleichschenkelige Dreieck mit dem Blitzsymbol kennzeichnet nicht-isolierte, „gefährliche“ Spannungen im Gerät, die einen für die Gesundheit gefährlichen Stromschlag verursachen können. Das gleichschenkelige Dreieck mit dem Ausrufezeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB. VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE Blicken Sie nicht aus Entfernungen von unter 40 cm in den Lichtstrahl. Blicken Sie niemals längere Zeit aus kurzem bis mittlerem Abstand in den Lichtstrahl. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl. Stoboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsie kranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskope eingesetzt werden.EN ENDE ES

ANSCHLÜSSE Line-Signale, wie z.B. von Keyboards, werden über ein abgeschirmtes Instrumentenkabel mit Klinkenstecker (6,3mm Mono-Klinke/TS-Klinke) an die mit „Input“ bezeichnete Klinkenbuchse angeschlossen. Falls das Signal gleichzeitig an einen anderen Verstärker angeschlossen werden soll, benutzt man die mit „Link“ bezeichnete Klinkenbuchse als Parallelbuchse zum Durchschleifen des Signals. Achtung! Die „Link“-Buchse funktioniert nicht als Eingang. Alle unsymmetrischen Instrumentenkabel sollten nicht länger als unbedingt notwendig sein. Daher sollte die PAN02 auch in der Nähe der unsymmetrischen Quelle aufgestellt sein. Das niederohmige symmetrische Ausgangssignal steht an der XLR/m Buchse zur Verfügung. Die Belegung der Buchse ist normgerecht mit Pin 2 heiß ausgeführt. Die Verbindung zum Mischpult-Eingang erfolgt mit einem symmetrischen, abgeschirmten Mikrofonkabel. Die Kabellänge ist unkritisch und kann 100 Meter und mehr betragen, ohne dass eine hörbare Beeinträchtigung des Signals erfolgt.

PAD 30DB UND GND LIFT SCHALTER

Die PAN02 kann man auch einsetzen, um Lautsprechersignale in ein Mischpult einzuspeisen. Dazu wird der Verstärkerausgang mit der „Input“ - Buchse verbunden und über die „Link“-Buchse das Signal an den Lautsprecher weitergeschleift. Beide Kabel müssen Lautsprecherkabel mit entsprechendem Leitungsquer- schnitt sein. Da Lautsprechersignale einen viel höheren Pegel aufweisen als Instrumenten- und Line-Signale, muss zur Dämpfung des Pegels der mit „PAD 30dB“ bezeichnete Schalter gedrückt sein. Um Übersteuerung zu vermeiden, sollte die vom Verstärker gelieferte Leistung nicht höher als 100 Watt sein. ACHTUNG! LEISTUNGSVERSTÄRKER IN RÖHRENTECHNIK BENÖTIGEN IMMER EINE ENTSPRECHENDE LAST AM AUSGANG. IN KEINEM FALL DARF DER RÖHRENVERSTÄRKER OHNE LAUTSPRECHERBOX AN DIE PAN02 ANGESCHLOSSEN SEIN. EINE ZERSTÖRUNG BEIDER GERÄTE WÄRE DIE WAHRSCHEINLICHE FOLGE. DER PAD- SCHALTER KANN AUCH SINNVOLL ZUR MINDERUNG DES AUSGANGSSIGNALS EINGESETZT WERDEN, WENN EIN SEHR STARKES LINE-SIGNAL ANLIEGT UND DAS MISCHPULT KEINE MÖGLICHKEIT BIETET, DAS SIGNAL AUSREICHEND ABZUPEGELN. Bei üblichen Mikrofonkabeln ist die Kabelabschirmung an beiden Seiten der XLR-Steckverbindung mit Pin 1 verbunden. Dies führt zu einer Verbindung der Erden dieser Geräte und kann als Folge das so genannte Erdschleifenbrummen auslösen. Da es aber zur Abschirmung genügt, die Masse nur einseitig anzuschließen, erlaubt der „GND- LIFT“- Schalter an der PAN02 die Trennung des PIN 1 von Masse. Damit werden Masse- schleifen und die damit verbundenen Brummgeräusche ausgeschlossen. In der praktischen Anwendung wird man durch Ausprobieren die Position des Schalters wählen, die die geringsten Nebengeräusche verursachtEN FRDE ES

TECHNISCHE DATEN Produktart: DI-Box Typ: aktiv Anzahl Kanäle: 1 Anzahl Eingänge: 1 Eingangsanschlüsse: 6.3 mm Klinke Max. Eingangspegel: + 45 dBu Eingangsimpedanz: 1 MOhm Eingangsdämpfung: 0 / - 30 dB Anzahl Ausgänge: 1 Anzahl THRU-Ausgänge pro Kanal: 1 Ausgangsanschlüsse: 6,3 mm Klinke, XLR Max. Ausgangspegel: + 10 dB Ausgangsimpedanz: 600 Ohm Frequenzgang: 10 Hz - 20000 Hz Transformatorsymmetriert: Ja Übersetzungsverhältnis (Ratio): 1 : 1 Bedienelemente: Ground-Lift, Attenuator Stromversorgung: 9 V Block Batterie, + 48 V Phantomspeisung Gehäusematerial: Stahlblech Gehäuseoberfläche: pulverbeschichtet Breite: 110 mm Tiefe: 73 mm Höhe: 42 mm Gewicht: 0,358 kgEN ENDE ES

HERSTELLERGARANTIE Diese Garantie erstreckt sich auf das von Ihnen erworbene Adam Hall Produkt der Marke Palmer. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall. Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner erworbene Produkt, bei normalem Gebrauch während des Zeitraums von 5 Jahren bzw. bei Röhrenverstärker und Gitarrenboxen 2 Jahren ab Kaufdatum frei von Material- oder Verarbeitungsfehlern ist. Der Garantiezeitraum beginnt mit dem Datum des Kaufs. Der Geltendmachung eines Anspruchs auf Garantieleistungen erforderliche Nachweis des Kaufdatums, erfolgt durch die mit dem Kaufdatum versehene Quittung oder den mit dem Kaufda- tum versehenen Lieferschein. Sie haben Anspruch auf den Garantieservice zu den in diesem Dokument aufgefüh- rten Bedingungen und Bestimmungen, falls eine Reparatur innerhalb des Garantiezeitraums erforderlich ist. Diese Garantie gilt nur für den ursprünglichen Käufer des von Adam Hall vertriebenen Produkts und ist nicht an Personen übertragbar, denen vom ursprünglichen Käufer das Eigentum am Adam Hall Produkt übertragen wird. Innerhalb des Garantiezeitraums werden die fehlerhaften Komponenten oder das Produkt von Adam Hall repariert oder ersetzt. Alle im Rahmen dieser Garantie ausgetauschten bzw. entfernten Komponenten gehen in das Eigen- tum von Adam Hall über. In dem unwahrscheinlichen Fall, dass bei dem von Ihnen erworbenen Adam Hall Produkt ein Fehler wiederholt auftritt, kann Adam Hall nach eigenem Ermessen entscheiden, Ihnen dieses Produkt durch ein vergleichbares Produkt mit mindestens derselben Leistung zu ersetzen. Adam Hall übernimmt keine Garantie für einen störungs- oder fehlerfreien Betrieb dieses Produkts. Adam Hall übernimmt keine Verantwortung für Schäden die auf eine inkorrekte Befolgung der im Lieferumfang erhaltenen Anweisungen zurückzuführen sind. Diese Garantie erstreckt sich nicht auf:

• Verschleißteile (z. B. Akkumulator, Röhren).

• Geräte deren Seriennummer entfernt wurde oder die beschädigt oder fehlerhaft wurden als Folge eines Unfalls

• nicht sachgerechter oder missbräuchlicher Verwendung oder anderer äußerer Ursachen

• Geräte die nicht entsprechend den Betriebsparametern betrieben wurden, die in den im Lieferumfang des Produkts enthaltenen Benutzerunterlagen festgelegt sind

• Geräte die aufgrund der Verwendung nicht von Adam Hall hergestellter oder vertriebener Teile repariert wurden

• Geräte die durch jemand anderen als Adam Hall oder durch einen autorisierten Servicepartner gewartet, geändert oder repariert wurden.EN FRDE ES

Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall Produkt dar. Diese Garantie ist nur innerhalb von Europa gültig. Außerhalb von Europa wenden Sie sich bitte an unsere offiziel- len Vertriebspartner. HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist entsprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz – und zwar den jeweils niedrigeren Betrag – der bei üblichem Gebrauch fehlerhaften Komponenten begrenzt. Adam Hall ist nicht haftbar für jegliche durch das Produkt oder das Versagen des Produkts verursachte Schäden, einschließlich Gewinneinbußen und unterbliebener Einsparungen sowie besonderer, indirekter oder Folgeschäden. Des Weiteren ist Adam Hall nicht haftbar gegenüber Rechtsansprüchen Dritter oder durch Sie im Namen Dritter angemeldeten Forderungen. Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerich¬tlich verfolgt oder Schadensersat- zansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (einschließlich Fahrlässigkeit und Gefährdungshaftung) oder aufgrund vertraglicher oder sonstiger Ansprüche gestellt werden, und kann von niemandem aufgehoben oder verändert werden. Diese Haftungsbeschränkung ist auch dann gültig, wenn Sie die Firma Adam Hall oder einen autorisierten Vertreter von Adam Hall auf die Möglichkeit solcher Schäden aufmerksam gemacht haben, nicht jedoch bei Schadensersatzansprüchen in Zusammenhang mit Personen- schäden. Diese Herstellergarantie räumt Ihnen bestimmte Rechte ein; je nach Gerichtsbarkeit (Staat oder Land) stehen Ihnen möglicherweise weitere Ansprüche zu. Es ist ratsam, in solchen Fällen die entsprechenden Gesetze heranzuziehen, um Ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DER GARANTIE

Wenden Sie sich im Garantiefall direkt an Adam Hall oder den von Adam Hall autorisierten Händler, bei dem Sie das Produkt erworben haben.EN ENDE ES

EG-KONFORMITÄTSERKLÄRUNG

Die von Adam Hall vertriebenen Geräte entsprechen (soweit zutreffend) den grundlegenden Anforderungen und weiteren relevanten Spezifikationen der Richtlinien 1999/5/EC (R&TTE), 2004/108/EC (EMC) und 2006/95/EC (LVD). Weitere Informationen finden Sie unter www.adamhall.com.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(ELEKTRO-ABFÄLLE) (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt get- rennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Hän- dler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfäl- len entsorgt werden.

UMWELTSCHUTZ UND ENERGIESPAREN

Energiesparen ist ein aktiver Beitrag zum Umweltschutz. Schalten Sie bitte alle nicht benötigten elektrischen Geräte aus. Um zu verhindern, dass nicht benötigte Geräte im Standby-Modus Strom verbrauchen, ziehen Sie den Netzstecker. Adam Hall GmbH, alle Rechte vorbehalten. Die technischen Daten und die funktionalen Produkteigenschaften können Änderungen und Irrtümer vorbehalten. Das Kopieren, die Übersetzung, und alle anderen Formen des Kopierens von Fragmenten oder der Vollständigkeit dieser Bedienungsanleitung ist untersagt.EN FRDE ES

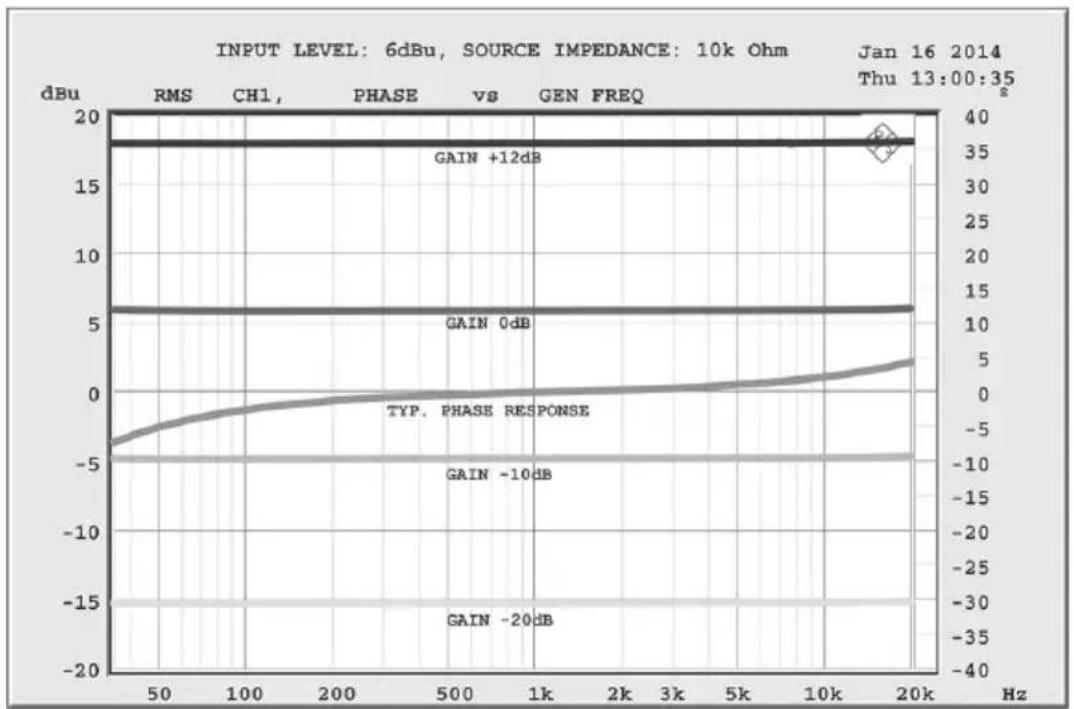

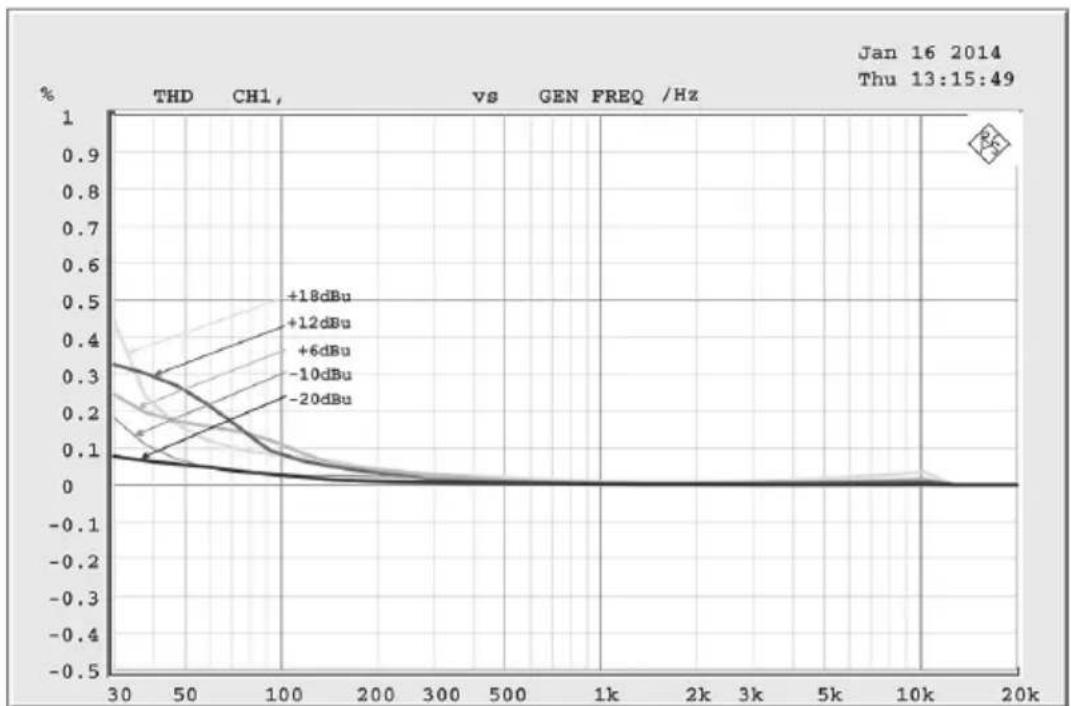

COURBE DE RÉPONSE ET DE PHASE
