BEDIENUNGSANLEITUNG PCVL 3111 B ProfiCare

• Übersicht Montage Overzicht montage • Aperçu du montage Resumen de montaje • Panoramica dell’assemblaggio • Assembly overview Przegląd montażu • Az összeszerelés áttekintése Сборка •5 PC-VL3111LB_IM 07.12.22 Bedienungsanleitung Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders ge- kennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mög- liche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Inhalt Übersicht der Bedienelemente p. 3

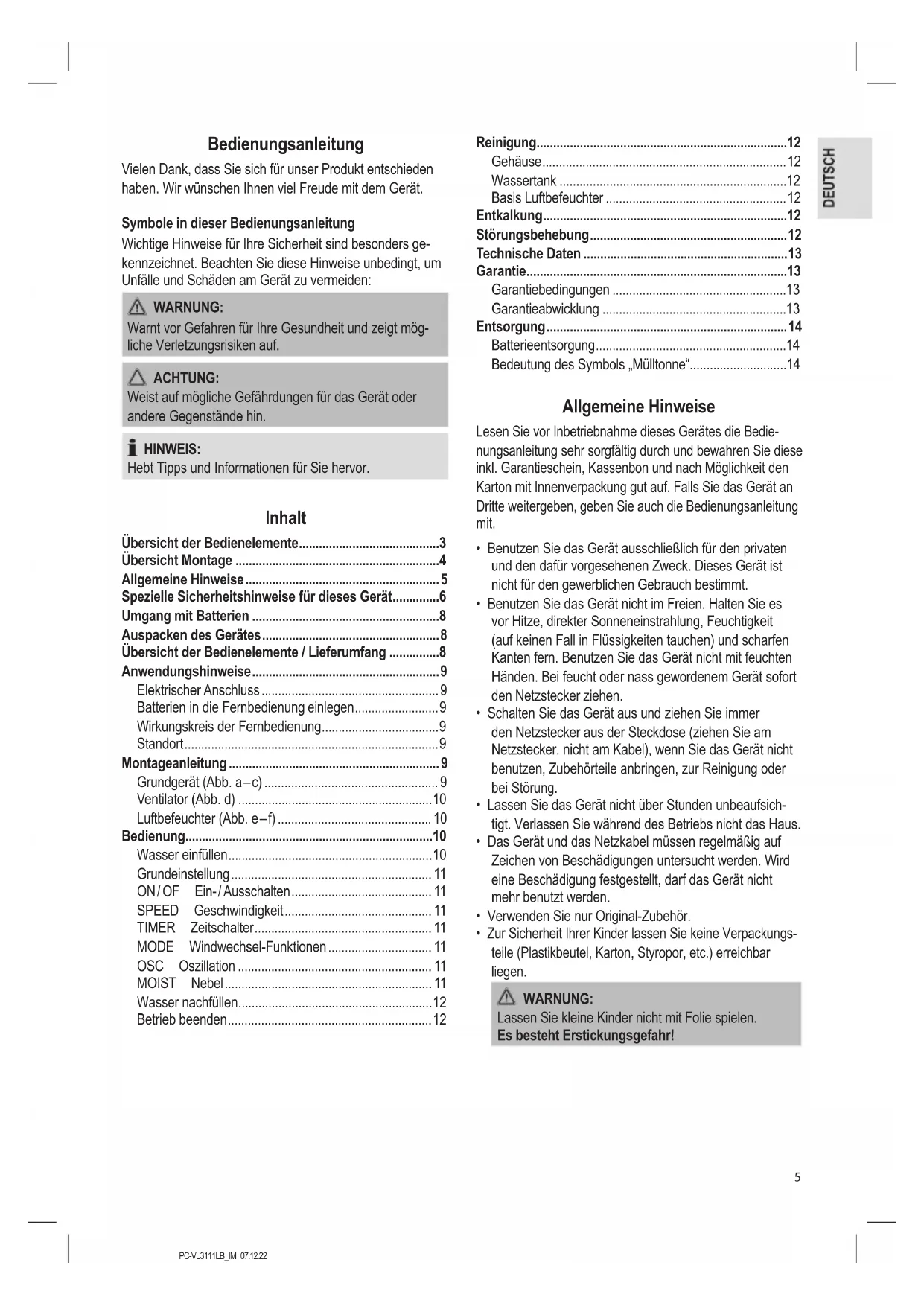

• Übersicht Montage p. 4
• Allgemeine Hinweise p. 5
• Spezielle Sicherheitshinweise für dieses Gerät p. 6
• Umgang mit Batterien p. 8
• Auspacken des Gerätes p. 8
• Übersicht der Bedienelemente / Lieferumfang p. 8
• Anwendungshinweise p. 9
• Elektrischer Anschluss p. 9
• Batterien in die Fernbedienung einlegen p. 9
• Wirkungskreis der Fernbedienung p. 9
• Standort p. 9
• Montageanleitung p. 9
• Grundgerät (Abb. a – c) p. 9
• Ventilator (Abb. d) p. 10
• Luftbefeuchter (Abb. e – f) p. 10
• Bedienung p. 10
• Wasser einfüllen p. 10
• Grundeinstellung p. 11
• ON / OF Ein- / Ausschalten p. 11
• SPEED Geschwindigkeit p. 11
• TIMER Zeitschalter p. 11
• MODE Windwechsel-Funktionen p. 11
• OSC Oszillation p. 11
• MOIST Nebel p. 11
• Wasser nachfüllen p. 12
• Betrieb beenden p. 12
• Reinigung p. 12
• Gehäuse p. 12
• Wassertank p. 12
• Basis Luftbefeuchter p. 12
• Entkalkung p. 12
• Störungsbehebung p. 12
• Technische Daten p. 13
• Garantie p. 13
• Garantiebedingungen p. 13
• Garantieabwicklung p. 13
• Entsorgung p. 14
• Batterieentsorgung p. 14
• Bedeutung des Symbols „Mülltonne“ Allgemeine Hinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedie- nungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit. p. 14

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.

• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Netzstecker aus der Steckdose (ziehen Sie am Netzstecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Lassen Sie das Gerät nicht über Stunden unbeaufsich- tigt. Verlassen Sie während des Betriebs nicht das Haus.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Verwenden Sie nur Original-Zubehör.

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungs- teile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG: Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!6 PC-VL3111LB_IM 07.12.22 Spezielle Sicherheitshinweise für dieses Gerät

Alle 3 Tage den Wassertank reinigen. WARNUNG:

• Mikroorganismen, die im Wasser oder in der Umgebung sein können, wo das Gerät verwendet oder gelagert wird, können im Wassertank wachsen und in die Luft geblasen werden, was zu ernsthaften Gesundheitsrisiken führt, wenn das Wasser nicht erneuert und der Wassertank nicht alle 3 Tage richtig gereinigt wird.

• Trennen Sie das Gerät vom Stromnetz, wenn Sie Wasser nach- füllen oder es reinigen. ACHTUNG:

• Der integrierte Luftbefeuchter arbeitet mit Ultraschall. Dieser Ton kann störend auf Haustiere wirken.

• Stellen Sie das Gerät nicht in direkte Nähe von Heizgeräten oder elektrischen Geräten.

• Kratzen Sie nicht auf der Ultraschallsonde.

• Es ist zu beachten, dass hohe Luftfeuchtigkeit das Wachstum von biologischen Organismen im Umfeld fördern kann.

• Es darf nicht zugelassen werden, dass die Umgebung des Geräts feucht oder nass wird. Wenn Feuchtigkeit auftritt, muss der Aus- stoß reduziert werden. Wenn sich der Ausstoß nicht reduzieren lässt, ist das Gerät nur periodisch zu benutzen. Es darf nicht zugelassen werden, dass aufsaugende Materialien, wie Auslege- ware, Vorhänge, Gardinen oder Tischdecken feucht werden.

• Der Wassertank ist alle 3 Tage zu leeren und wieder zu befüllen. Vor dem Befüllen ist der Tank mit frischem Wasser zu reinigen. Jeglicher Ansatz, Ablagerungen, Schmutzlm, der sich an den7 PC-VL3111LB_IM 07.12.22 Flächen des Wassertanks oder inneren Flächen gebildet hat, ist zu entfernen. Alle Oberächen sind trocken zu reiben.

• Es darf kein Wasser im Wassertank belassen werden, wenn das Gerät nicht benutzt wird.

• Der Luftbefeuchter ist vor Lagerung zu leeren und zu reinigen. Vor dem nächsten Gebrauch ist der Luftbefeuchter zu reinigen.

• Stecken Sie keine Finger oder andere Gegenstände durch das Schutzgitter.

• Vorsicht bei langen Haaren: Diese können vom Luftstrom ange- saugt werden!

• Betreiben Sie das Gerät nur mit geschlossenem Schutzgitter!

• Sollten Sie das Schutzgitter entfernen, schalten Sie zuvor das Gerät immer aus und ziehen Sie den Netzstecker.

• Wählen Sie eine geeignete Unterlage, damit das Gerät während des Betriebs nicht kippen kann!

• Stellen Sie das Gerät nicht direkt neben Öfen oder andere Hitze- quellen.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder men- talen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des siche- ren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.8 PC-VL3111LB_IM 07.12.22

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Dieses Gerät ist nicht dazu bestimmt, bei der Reinigung in Was- ser eingetaucht zu werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung“ dazu geben. Umgang mit Batterien Batterien nicht auaden! Batterien nicht öffnen! Polarität (+/-) beachten! Von Kindern fernhalten! Batterien nicht kurzschließen! Explosionsgefahr! Setzen Sie Batterien keiner hohen Wärme, wie z. B. Sonnenschein, Feuer oder Ähnlichem aus.

• Batterien können auslaufen und Batteriesäure verlieren. Wird das Gerät längere Zeit nicht genutzt, entnehmen Sie die Batterien.

• Falls eine Batterie ausläuft, die Flüssigkeit nicht in die Augen oder Schleimhäute reiben. Bei Berührung die Hände waschen, die Augen mit klarem Wasser spülen. Bei anhaltenden Beschwerden einen Arzt aufsuchen.

• Ungleiche Batterietypen oder neue und gebrauchte Bat- terien dürfen nicht zusammen verwenden werden.

• Batterien gehören nicht in den Hausmüll. Geben Sie ver- brauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab. Auspacken des Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.

2. Entfernen Sie sämtliches Verpackungsmaterial, wie

Folien, Füllmaterial, Kabelhalter und Kartonverpackung.

3. Prüfen Sie den Lieferumfang auf Vollständigkeit.

4. Sollte der Verpackungsinhalt unvollständig oder Beschä-

digungen feststellbar sein, nehmen Sie das Gerät nicht in Betrieb. Bringen Sie es umgehend zum Händler zurück. HINWEIS: Am Gerät können sich noch Staub oder Produktionsreste benden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung“ beschrieben zu säubern. Übersicht der Bedienelemente / Lieferumfang Seite 3 1 Haken 2 Befestigungshaken 3 Propeller 4 Schutzgitter 5 Befestigungsschraube M2,5*8 mm mit Mutter 6 Schaltgehäuse 7 Standrohre 8 Schlauch mit Tankverschluss 9 Wassertank 10 Basis Luftbefeuchter 11 Standfuß mit Abdeckung Seite 4: Übersicht Montage 12 Schrauben M5*18 mm (4 ×) 13 Standfuß (Bodenplatte) 14 Metallplatte mit Bohrungen (1 ×) 15 Muttern M5 (4 ×) 16 Abdeckung des Standfußes (2 ×) 17 Schrauben M6*10 mm mit Muttern 18 Motor 19 Hinteres Schutzgitter 20 Befestigungsmutter für hinteres Schutzgitter 21 Befestigungsschraube für Propeller 22 Vorderes Schutzgitter Ohne Abbildung:

• Schraube ST4*25 mm zum Befestigen des Luftbefeuch- ters an den Standfuß

• Muttern M6 zum Befestigen der Motoreinheit auf die Standrohre (2 ×)9 PC-VL3111LB_IM 07.12.22 Anwendungshinweise Das Gerät ist für Räume bis 60 - 70 m² entwickelt worden. Dies ist abhängig von der Deckenhöhe, dem Klima etc. Mit diesem Gerät können Sie bei trockener Raumluft ange- nehme Luftfeuchte zuführen. Daraus ergeben sich folgende Vorteile:

• Es sorgt für ein gesundes Raumklima und somit für Ihr Wohlbenden.

• Eine angenehme Luftfeuchtigkeit liegt zwischen 45 % und 65 % relative Luftfeuchtigkeit.

• Empfehlenswert ist der Betrieb des Luftbefeuchters bei Temperaturen zwischen 5 °C und 40 °C und geringer Luftfeuchtigkeit.

• Es verhindert das Aufwirbeln von Staub und eignet sich dadurch besonders für Allergiker.

• Ihre Haut wird mit Feuchtigkeit versorgt.

• Es schützt Ihre Möbel vor dem Austrocknen und verhin- dert Fugenbildung bei Parkett- oder Holzfußböden.

• Elektrostatische Auadungen der Luft werden unter- drückt.

• Das Gerät arbeitet effektiver, wenn Sie beim Nebel- Betrieb Fenster und Türen geschlossen halten. HINWEIS: Vergessen Sie nicht, regelmäßig zu lüften. Elektrischer Anschluss

1. Bevor Sie den Netzstecker in die Steckdose stecken,

prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben dazu nden Sie auf dem Typenschild.

2. Schließen Sie das Gerät an eine vorschriftsmäßig

installierte Schutzkontaktsteckdose an. Die Kontroll- leuchte POWER zeigt an, dass die Stromversorgung gegeben ist. Batterien in die Fernbedienung einlegen (Batterien nicht im Lieferumfang enthalten.)

1. Öffnen Sie den Batteriefachdeckel auf der Rückseite der

2. Legen Sie 2 MICRO Batterien des Typs R03 „AAA“

3. Achten Sie auf die richtige Polarität. Angaben dazu

nden Sie im Batteriefach.

4. Schließen Sie das Batteriefach.

Wirkungskreis der Fernbedienung Die Fernbedienung hat eine Reichweite von ca. 8 Metern. Lässt diese Reichweite nach, müssen die Batterien aus- getauscht werden.

• Zur Benutzung der Fernbedienung richten Sie diese auf den Sensor an der Vorderseite des Schaltgehäuses.

• Achten Sie auf freie Sicht zwischen Fernbedienung und dem Sensor.

• Der Winkel der Fernbedienung zum Fernbedienungs- sensor sollte nach rechts, links, oben und unten 30 ° nicht überschreiten. Standort

• Als Standort eignet sich eine rutschfeste, ebene Fläche.

• Stellen Sie das Gerät nicht auf Holz, um Verformungen aufgrund von Feuchtigkeit zu vermeiden.

• Achten Sie auf elektrische Geräte in Standortnähe. Sie dürfen nicht feucht werden.

• Halten Sie einen Abstand von 2 Metern zu elektrischen Geräten und empndlichen Möbeln, um diese vor Feuch- tigkeit zu schützen. Montageanleitung Das Gerät muss unbedingt vor Inbetriebnahme komplett montiert werden! Wir empfehlen, beim Zusammenbau die Abbildungen „Übersicht der Bedienelemente“ und „Über- sicht Montage“ zu betrachten. Grundgerät (Abb. a – c)

1. Schrauben Sie die Standrohre (7) am Standfuß (13)

fest. Verwenden Sie dafür die vier Schrauben (12), die Metallplatte (14) und die vier Muttern (15).

2. Stecken Sie die Abdeckung des Standfußes (16) auf die

Standrohre. HINWEIS: An der Rückseite des Schaltgehäuses sind die Mut- tern und Schrauben (17) vormontiert.

3. Prüfen Sie, ob die Schrauben (17) ggf. zu tief eingedreht

sind. In diesem Fall drehen Sie die Schrauben ein Stück heraus. Drehen Sie sie nicht ganz heraus! HINWEIS: Sollten eine Schraube und Mutter heraus gefallen sein, gehen Sie wie folgt vor:

• Halten Sie die vormontierte Einheit [Motor (18), Schaltgehäuse (6) und Basis Luftbefeuchter (10)] so, dass der Motor nach unten zeigt.

• Stecken Sie jeweils eine Mutter (M6) in den Schacht neben den Aussparungen für die Rohre.

• Drehen Sie die zwei Schrauben (17) an der Rück- seite des Schaltgehäuses locker auf die Muttern.

4. Stecken Sie die vormontierte Einheit ca. 3 cm tief auf die

Standrohre. HINWEIS: Das Kabel des Luftbefeuchters muss zwischen die beiden Rohre geführt werden. Fixieren Sie die vormontierte Einheit an den Standroh- ren, indem Sie die zwei Schrauben (17) fest anziehen.10 PC-VL3111LB_IM 07.12.22

5. Befestigen Sie die Basis des Luftbefeuchters (10) auf

dem Standfuß mit der großen Schraube (ST4*25 mm). Schieben Sie dafür die Schraube in die kleinere, äußere Bohrung von unten durch den Standfuß und seine Abdeckung (Abb. rechts). Ventilator (Abb. d)

6. Entfernen Sie die vormontierte Befestigungsmutter (20)

vom Motor (18). Legen Sie sie griffbereit.

7. Setzen Sie das hintere Schutzgitter (19) gemäß den

Aussparungen auf den Motor (18). HINWEIS: Der Tragegriff muss nach oben zeigen.

8. Schrauben Sie die Befestigungsmutter (20) für das

hintere Schutzgitter im Uhrzeigersinn auf.

9. Setzen Sie den Propeller (3) auf. Achten Sie dabei auf

den Führungsstift an der Motorwelle.

10. Drehen Sie die Befestigungsschraube (21) für den

Propeller entgegen dem Uhrzeigersinn fest.

11. Entfernen Sie die vormontierte Befestigungsschraube

und Mutter (5) vom vorderen Schutzgitter (22). Legen Sie sie griffbereit.

12. Öffnen Sie die Befestigungshaken (2) am vorderen

13. Bringen Sie das vordere Schutzgitter an, indem Sie

den Haken (1) mit der Nut in das hintere Schutzgitter einhängen. HINWEIS: Die Löcher für die Befestigungsschraube (5) im vor- deren und hinteren Schutzgitter müssen übereinander stehen.

14. Sichern Sie das Schutzgitter mit der Befestigungs-

schraube und der Mutter (5).

15. Schließen Sie die vier Befestigungshaken (2).

Luftbefeuchter (Abb. e – f) Der Schlauch ist eventuell schon an das Schaltgehäuse montiert. In diesem Fall setzen Sie die Montage fort bei Punkt 18.

16. Führen Sie den Schlauch (8) von vorn nach hinten

durch die zwei Standrohre (7). Danach schieben Sie den Schlauch von unten nach oben durch die Öffnung an der Unterseite des Schaltgehäuses (6). HINWEIS: Das Ende des Schlauches mit dem Tankverschluss muss sich vorn über dem Luftbefeuchter benden.

17. Stecken Sie den Schlauch von hinten nach vorn durch

die Öffnung an der Oberseite des Schaltgehäuses.

18. Ziehen Sie den Schlauch straff, so dass er an der Rück-

seite des Schaltgehäuses ach anliegt. HINWEIS: Die beiden Enden des Schlauches sollten ca. die gleiche Länge haben.

19. Verbinden Sie das obere Schlauchende mit dem

Schlauchanschluss am Schutzgitter (22). HINWEIS: Der Schlauch oberhalb des Schaltgehäuses darf nicht „durchhängen“. Angesammeltes Wasser im Schlauch verhindert die Nebelbildung. Schieben Sie ggf. den oberen Teil des Schlauches etwas zurück.

20. Setzen Sie den Wassertank (9) auf die Basis des Luft-

21. Montieren Sie den Tankverschluss am unteren Schlau-

chende auf den Wassertank. Die Aussparung am Tankverschluss muss auf der Nut an der Öffnung des Wassertanks sitzen. HINWEIS:

• Der Tankverschluss am Schlauchende lässt sich verdrehen.

• Der Wassertank muss fest auf der Basis sitzen, damit der Nebel nicht zwischen Wassertank und Basis austreten kann. Ziehen Sie ggf. den unteren Teil des Schlauches etwas nach. Bedienung Wasser einfüllen ACHTUNG: Wasser aus dem Wäschetrockner und Wasser mit Zu- sätzen (wie Duftöle, Parfüm, Weichspüler oder andere Chemikalien) dürfen nicht in den Wassertank eingefüllt werden. Das Gerät könnte dadurch beschädigt werden. HINWEIS:

• Verwenden Sie nur destilliertes oder abgekochtes, kaltes Leitungswasser ohne Zusätze.

• Erneuern Sie das Wasser alle 3 Tage, auch, wenn es noch nicht verbraucht ist.

• Wenn Sie das Gerät längere Zeit nicht benutzen, ent- fernen Sie das Wasser aus dem Wassertank und aus der Basis des Luftbefeuchters.

• Ziehen Sie das Schlauchende mit dem Tankverschluss aus dem Wassertank heraus.

• Heben Sie den Tank von der Basis des Luftbefeuchters und drehen Sie ihn um. Die Einfüllöffnung bendet sich am Boden.

• Drehen Sie den Schraubverschluss auf und füllen Sie das Wasser bis auf ca. 1 Zentimeter unterhalb der Kante. Der Tankinhalt beträgt ca. 3 Liter.

• Schrauben Sie den Verschluss wieder zu und setzen Sie den Tank zurück auf die Basis.11 PC-VL3111LB_IM 07.12.22

• Setzen Sie das Schlauchende mit dem Tankverschluss auf den Wassertank. HINWEIS: Beachten Sie die Aussparung am Tankverschluss (Siehe Montageanleitung, Punkt 21). Grundeinstellung Stellen Sie, bevor Sie das Gerät in Betrieb nehmen, den Neigungswinkel des Gebläses ein. Sie können den Nei- gungswinkel in die gewünschte Position bringen, indem Sie mit beiden Händen das Gebläsegehäuse kippen. HINWEIS:

• Der Neigungswinkel beträgt ca. 10 Grad.

• Der Schlauch oberhalb des Schaltgehäuses darf durch die Neigung des Gebläses nicht „durchhängen“. Angesammeltes Wasser im Schlauch verhindert die Nebelbildung. Sie können das Gerät sowohl mit der Fernbedienung als auch mit den Tasten am Schaltgehäuse bedienen. Die Funktionen sind identisch. HINWEIS: Die LED´s am Schaltgehäuse zeigen die Einstellungen an. ON / OF Ein- / Ausschalten Mit der ON / OFF Taste schalten Sie das Gerät ein bzw. aus. HINWEIS:

• Beim ersten Einschalten, nachdem Sie den Netz- stecker mit der Steckdose verbunden haben, arbeitet der Ventilator im Betriebsmodus NOR (normal) mit langsamer Geschwindigkeit (LO).

• Nach Aus- und erneutem Einschalten mit der ON / OFF Taste arbeitet das Gerät in dem zuletzt eingestellten Modus weiter. SPEED Geschwindigkeit Drücken Sie die Taste SPEED, um eine der drei Geschwin- digkeitsstufen auszuwählen:

• HI hoch TIMER Zeitschalter Wenn Sie das Gerät zeitgesteuert abschalten wollen, drü- cken Sie die TIMER Taste. HINWEIS: Mit jedem Druck auf die TIMER Taste verlängert sich die Betriebszeit um eine halbe Stunde. Höchste Abschaltzeit: 7,5 Stunden. MODE Windwechsel-Funktionen Das Gerät verfügt über die zwei Spezialfunktionen: NAT (NATURE) und SLE (SLEEP). Die Drehzahl des Ventilators wird in beiden Funktionen unterschiedlich variiert. Drücken Sie die Taste MODE, um diese Funktionen einzu- schalten. NAT Natürlicher Modus

• Bei der gewählten Einstellung HI (hohe Geschwindigkeit) wechselt die Geschwindigkeit zwischen hoch – mittel – langsam – aus.

• Haben Sie MI (mittlere Geschwindigkeit) gewählt, wechselt die Geschwindigkeit zwischen mittel – langsam – aus.

• In der Einstellung LO (langsame Geschwindigkeit) erfolgt der Wechsel zwischen langsam – aus. SLE Einschlaf-Modus

• Bei eingestellter Geschwindigkeit HI: Der Ventilator arbeitet in den ersten 30 Minuten wie im „Natürlichen Modus“ mit der Geschwindigkeitseinstellung HI. Es folgen 30 Minuten wie im „Natürlichen Modus“ mit der eingestellten Geschwindigkeit MI. Die restliche Zeit arbeitet der Ventilator wie im „Natürlichen Modus“ mit der Geschwindigkeitseinstellung LO.

• Bei eingestellter Geschwindigkeit MI: Der Ventilator arbeitet in den ersten 30 Minuten wie im „Natürlichen Modus“ mit der Geschwindigkeitseinstellung MI. Die restliche Zeit arbeitet der Ventilator wie im „Natürlichen Modus“ mit der Geschwindigkeitseinstellung LO.

• Bei eingestellter Geschwindigkeit LO: Wechsel zwischen langsamer Geschwindigkeit und Stillstand des Ventila- tors wie im „Natürlichen Modus“. NOR Normal

• Wählen Sie die Funktion NOR (NORMAL), um in den Normalbetrieb zurückzukehren. OSC Oszillation

• Wenn Sie die Funktion OSC wählen, schwenkt das Ge- rät selbstständig im Bereich von ca. 60 Grad.

• Um die Funktion auszuschalten, drücken Sie erneut die Taste OSC. MOIST Nebel Den Luftbefeuchter können Sie unabhängig vom Ventilator- Betrieb ein- und ausschalten. Drücken Sie die Taste MOIST, um die Intensität des Nebels zu wählen:

• HI viel Um die Funktion auszuschalten, drücken Sie erneut die Taste MOIST.12 PC-VL3111LB_IM 07.12.22 Wasser nachfüllen

1. Schalten Sie das Gerät aus.

2. Ziehen Sie den Stecker aus der Steckdose.

3. Schütten Sie ggf. Restwasser aus dem Wassertank aus.

4. Gehen Sie weiter vor, wie unter „Wasser einfüllen“ be-

schrieben. Betrieb beenden

1. Schalten Sie das Gerät aus.

2. Ziehen Sie den Stecker aus der Steckdose.

3. Entleeren Sie den Wassertank und die Basis des Luftbe-

feuchters, wenn Sie das Gerät längere Zeit nicht mehr verwenden möchten. Reinigung WARNUNG:

• Ziehen Sie vor der Reinigung und Wartung immer den Netz- stecker.

• Sollten Sie das Schutzgitter entfernen: Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker.

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel. Gehäuse

• Reinigen Sie das Gerät von außen mit einem trockenen Tuch, ohne Zusatzmittel.

• Bei stärkeren Verschmutzungen dürfen Sie das Tuch auch leicht anfeuchten. Wassertank

• Spülen Sie den Wassertank mit klarem Wasser aus.

• Lassen Sie den Wassertank trocknen, bevor Sie ihn wieder verschließen. Basis Luftbefeuchter

• Den Bereich, auf dem der Wassertank aufgesetzt wird, sollten Sie alle 3 Tage reinigen.

• Wischen Sie den Bereich mit einem feuchten Tuch aus.

• Verwenden Sie ggf. einige Tropfen Haushaltsessig, den Sie für ca. 5 Minuten einwirken lassen.

• Wischen Sie das Gerät danach erneut aus.

• Stärkere Verunreinigungen können Sie mit einer Nylon- bürste lösen. Entkalkung Die Abstände der Entkalkung hängen vom Härtegrad des Wassers und der Häugkeit der Verwendung ab.

• Bei stärkeren Verunreinigungen geben Sie dem Reini- gungswasser ca. 100 ml Haushaltsessig zu.

• Lassen Sie die Lösung ca. 10 Minuten wirken.

• Spülen Sie den Wassertank mit klarem Wasser nach. Störungsbehebung Problem Mögliche Ursache Abhilfe Das Gerät ist ohne Funktion. Keine Stromversorgung Überprüfen Sie den Netzanschluss. Defekt in der Elektronik Bitte an den Händler oder den Service wenden. Die POWER LED und eine der MOIST LED´s (LO / MI / HI) leuch- ten, aber es entsteht kein Nebel. Der Wassertank ist leer. Füllen Sie den Wassertank auf.13 PC-VL3111LB_IM 07.12.22 Problem Mögliche Ursache Abhilfe Es wird zu wenig Nebel gebildet. Angesammeltes Wasser im Schlauch über dem Schaltgehäuse Schieben Sie den oberen Teil des Schlauches zurück, so dass es keinen Rückstau von Wasser geben kann. Der Luftbefeuchter ist verschmutzt. Reinigen Sie den Luftbefeuchter. Das Wasser ist verschmutzt. Tauschen Sie das Wasser. Es tritt Nebel oder Wasser zwi- schen Wassertank und Basis des Luftbefeuchters aus. Der untere Teil des Schlauches ist zu kurz. Ziehen Sie den unteren Teil des Schlauches zurück, so dass der Wassertank fest auf der Basis sitzt. Es entsteht ein schlechter Ge- ruch. Das Wasser ist zu alt oder ver- schmutzt. Erneuern Sie das Wasser und reinigen Sie den Luftbefeuchter. Technische Daten Modell: ............................................................PC-VL 3111 LB Spannungsversorgung: ............................220 – 240 V~, 50 Hz Leistungsaufnahme:........................................................85 W Schutzklasse: ......................................................................... Nettogewicht: .........................................................ca. 3,60 kg Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten. Dieses Gerät wurde nach allen zutreffenden, aktuellen CE-Richtlinien geprüft und nach den neuesten sicherheits- technischen Vorschriften gebaut. Garantie Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, ge- währen wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung ge- eignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der

Kauf des Geräts in Deutschland sowie die elektronische Übersendung einer Kopie des Kaufbelegs (wird bei der Anmeldung zur Garantieabwicklung automatisch ab- gefragt, siehe Punkt Garantieabwicklung). Bendet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkenn-

barkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden / Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Gerätes.

4. Garantieleistungen werden nicht für Mängel erbracht, die

auf der Nichtbeachtung der Gebrauchsanweisung, un- sachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausge- schlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht ver-

längert. Es besteht auch kein Anspruch auf neue Garan- tieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Inverkehrbringer des Gerätes. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 08 2021 Garantieabwicklung Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, lässt es sich in unserem Serviceportal zur kos- tenlosen Garantieabwicklung anmelden. Bitte besuchen Sie hierzu unsere Service-Seite www. procare-germany.de / service und klicken Sie auf Kundenservice. Bitte folgen Sie den Anweisungen zur Garantieabwicklung. Sie erhalten nach Abschluss der Anmeldung ein Versand- ticket per E-Mail sowie weitere Informationen rund um die Abwicklung Ihrer Reklamation. Das Versandticket kleben Sie bitte auf den Karton Ihres gut verpackten Gerätes und geben ihn bei der nächsten An- nahmestelle unseres Paketdienstleisters ab. Bitte achten Sie darauf, eine Kopie Ihres Kaufbeleges (Kas- senbon, Rechnung, Lieferschein) als Garantienachweis bei der Anmeldung zur Garantieabwicklung hochzuladen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.14 PC-VL3111LB_IM 07.12.22 Weiter nden Sie unter www. procare-germany.de / service

• einen Downloadbereich für Bedienungsanleitungen, Kataloge sowie Produktspezische Downloads (z. B. EU-Datenblätter)

• einen Zugang zu unserem Ersatzteile- und Zubehör- Shop

• eine Übersicht über aktuelle Kundeninformationen Stand 08 2021 Entsorgung Batterieentsorgung Als Verbraucher sind Sie gesetzlich verpichtet, gebrauchte Batterien / Akkus zurückzugeben. Entfernen Sie die Batterie(n) aus der Fernbe- dienung, bevor Sie das Gerät entsorgen. ACHTUNG: Batterien / Akkus dürfen nicht mit dem Hausmüll entsorgt werden!

• Geben Sie verbrauchte Batterien bei zuständigen Sam- melstellen oder beim Händler ab.

• Informationen über öffentlichen Sammelstellen erhalten Sie in Ihrer Stadt oder Gemeinde. Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte ge- hören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektro- geräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen. Ihr Händler und Vertragspartner ist ebenfalls zur kosten- freien Rücknahme des Altgerätes verpichtet.PC-VL3111LB_IM 07.12.22
