BEDIENUNGSANLEITUNG RR 200 B Helios

KAPITEL 1. SICHERHEIT....Seite 1

1.0 Wichtige Informationen....Seite 1
1.1 Warnhinweise....Seite 1
1.2 Sicherheitshinweise Seite 1
1.3 Einsatzbereich Seite 2
1.4 Personenqualifikation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.5 Funktionssicherheit – Notbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 2
1.6 Produktlebensdauer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

KAPITEL 2. ALLGEMEINE HINWEISE....Seite 2

2.0 Garantieansprüche – Haftungsausschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 2
2.1 Vorschriften-Richtlinien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 2
2.2 Transport Seite 2
2.3 Sendungsannahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.4 Einlagerung Seite 3
2.5 Leistungsdaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.6 Geräuschangaben Seite 3
2.7 Förder- und Drehrichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3
2.8 Berührungsschutz Seite 3
2.9 Motorschutz Seite 3
2.10 Kondenswasserbildung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3

KAPITEL 3. TECHNISCHE DATEN Seite 4

3.0 InlineVent RR.. Typenübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4
3.1 Technische Daten ...... Seite 4
3.2 Zubehör Seite 4

KAPITEL 4. FUNKTION Seite 5

4.0 Funktionsbeschreibung RR.... Seite 5

KAPITEL 5. BENUTZER-WARTUNG Seite 5

5.0 Benutzer-Wartung Seite 5

KAPITEL 6. INSTALLATION Seite 5

6.0 Lieferumfang/Konstruktiver Aufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
6.1 Vorbereitung zur Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
6.2 Installation Seite 5
6.3 Elektrischer Anschluss / Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
6.4 Betrieb Seite 6

KAPITEL 7. FUNKTION FÜR INSTALLATEUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

7.0 Funktionsbeschreibung RR.... Seite 7
7.1 Schaltplan SS-934.1 Seite 7
7.2 Schaltplan SS-508 Seite 8

KAPITEL 8. INSTANDHALTUNG UND WARTUNG Seite 8

8.0 Instandhaltung und Wartung Seite 8
8.1 Reinigung Seite 8
8.2 Störungsursachen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.3 Stilllegen und Entsorgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

D

KAPITEL 1

SICHERHEIT

1.0 Wichtige Informationen

Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten.

Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren um einen sicheren Betrieb des Ventilators zu gewährleisten. Alle anlagenbezogenen Sicherheitsvorschriften müssen eingehalten werden.

GEFAHR

WARNING

VORSICHT

1.1 Warnhinweise

Nebenstehende Symbole sind sicherheitstechnische Warnhinweise. Zur Vermeidung von Verletzungsrisiken und Gefahrensituationen, müssen alle Sicherheitsvorschriften bzw. Symbole in diesem Dokument unbedingt beachtet werden!

GEFAHR

1.2 Sicherheitshinweise

Für Einsatz, Anschluss und Betrieb gelten besondere Bestimmungen; bei Zweifel ist Rückfrage erforderlich. Weitere Informationen sind den einschlägigen Normen und Gesetzestexten zu entnehmen.

Schutzbrille

Dient zum Schutz vor Augenverletzungen.

Gehörschutz

Dient zum Schutz vor allen Arten von Lärm.

Arbeitschutzkleidung

Dient vorwiegend zum Schutz vor Erfassen durch bewegliche Teile. Keine Ringe, Ketten oder sonstigen Schmuck tragen.

Schutzhandschuhe

Schutzhandschuhe dienen zum Schutz der Hände vor Reibung, Abschürfungen, Einstichen oder tieferen Verletzungen, sowie vor Berührung mit heißen Oberflächen.

Sicherheitsschuhe

Sicherheitsschuhe dienen zum Schutz vor schweren herabfallenden Teilen und verhindern Ausrutschen auf rutschigem Untergrund.

Haarnetz

Das Haarnetz dient vorwiegend zum Schutz vor Erfassen von langen Haaren durch bewegliche Teile.

Bei allen Arbeiten am Ventilator sind die allgemein gültigen Arbeitsschutz- und Unfallverhütungsvorschriften einzuhalten!

- Vor allen Reinigungs-, Wartungs- und Installationsarbeiten oder vor Öffnen des Anschlussraums sind folgende Punkte einzuhalten:

– Gerät allpolig vom Netz trennen und gegen Wiedereinschalten sichern!

– Der Stillstand rotierender Teile ist abzuwarten!

- Nach dem Stillstand rotierender Teile ist eine Wartezeit von 5 min. einzuhalten, da durch interne Kondensatoren auch nach der Trennung vom Netz gefährliche Spannungen auftreten können!

- Alle anlagenbezogenen Sicherheitsvorschriften sind einzuhalten! Gegebenenfalls müssen weitere länderspezifische Vorschriften eingehalten werden!

• Der Berührungsschutz gemäß DIN EN 13857 ist im eingebauten Zustand sicherzustellen (siehe Punkt 2.8)!
  Kontakt mit rotierenden Teilen muss verhindert werden.
• Eine gleichmäßige Zuströmung und ein freier Ausblas sind zu gewährleisten!
• Bei Betrieb von schornsteinabhängigen Feuerstellen im entlüfteten Raum muss bei allen Betriebsbedingungen für ausreichend Zuluft gesorgt werden (Rückfrage beim Schornsteinfeger).
  Die örtlich aktuell gültigen Vorschriften und Gesetze sind zu beachten!

1.3 Einsatzbereich

- Bestimmungsgemäßer Einsatz:

Die Radial-Rohrventilatoren RR sind zur Förderung normaler oder leicht staubhaltiger (Partikelgröße < 10 μm, ggf. G4-Filter vorschalten), wenig aggressiver und feuchter Luft, in gemäßigtem Klima und im Bereich ihrer Leistungskennlinie geeignet, siehe Helios Verkaufsunterlagen/Internet. Zulässig ist ein Betrieb nur bei Festinstallation innerhalb von Gebäuden. Die maximal zulässige Medium- u. Umgebungstemperatur ist dem Typenschild zu entnehmen.

- Vernünftigerweise vorhersehbarer Fehlgebrauch:

Die Ventilatoren sind nicht zum Betrieb unter erschwerten Bedingungen wie z.B. hohe Feuchtigkeit, aggressive Medien, längere Stillstandzeiten, starke Verschmutzung, übermäßige Beanspruchung durch klimatische, technische oder elektronische Einflüsse geeignet. Gleiches gilt für die mobile Verwendung der Ventilatoren (Fahr-, Flugzeuge, Schiffe, usw.). Ein Einsatz unter diesen Bedingungen ist nur mit Einsatzfreigabe seitens Helios möglich, da die Serienausführung hierfür nicht geeignet ist.

- Missbräuchlicher, untersagter Einsatz:

Ein bestimmungsfremder Einsatz ist nicht zulässig! Die Förderung von Feststoffen oder Feststoffanteilen > 10 μm im Fördermedium sowie Flüssigkeiten ist nicht gestattet. Fördermedien, die die Werkstoffe des Ventilators angreifen, sowie abrasive Medien sind nicht zulässig. Der Einsatz in explosionsgefährdeten Bereichen ist nicht gestattet! Der Einsatz des Ventilators im Freien ist nicht gestattet.

GEFAHR

1.4 Personalqualifikation

⚠ GEFAHR!

Die Elektroanschlüsse und Inbetriebnahme sowie Installations-, Instandhaltungs- und Wartungsarbeiten des Ventilators dürfen nur von Elektrofachkräften ausgeführt werden.

Radial-Rohrventilatoren RR können von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

1.5 Funktionssicherheit – Notbetrieb

Bei Einsatz des Ventilators in wichtiger versorgungstechnischer Funktion, ist die Anlage so zu konzipieren, dass bei Ventilatorausfall automatisch ein Notbetrieb garantiert ist. Geeignete Lösungen sind z.B. Parallelbetrieb von zwei leitungsschwächeren Geräten mit getrenntem Stromkreis, Stand-by Ventilator, Alarmeinrichtungen und Notlüftungssysteme.

1.6 Produktlebensdauer

Die Motoren sind mit wartungsfreien, dauergeschmierten Kugellagern bestückt. Unter normalen Betriebsbedingungen sind sie nach ca. 40.000 Betriebsstunden zu erneuern. Ebenso bei Stillstand oder Lagerdauer von über 2 Jahren.

2.0 Garantieansprüche – Haftungsausschluss

Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Umbauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung ist in diesem Fall ausgeschlossen.

2.1 Vorschriften – Richtlinien

Bei ordnungsgemäßer Installation und bestimmungsgemäßem Betrieb entspricht das Gerät den zum Zeit punkt seiner Herstellung gültigen Vorschriften und EU-Richtlinien.

2.2 Transport

Der Ventilator ist werkseitig so verpackt, dass er gegen normale Transportbelastungen geschützt ist. Führen Sie den Transport sorgfältig durch. Es wird empfohlen, den Ventilator in der Originalverpackung zu belassen.

KAPITEL 2

ALLGEMEINE HINWEISE

D

HINWEIS

HINWEIS

2.3 Sendungsannahme

Die Sendung ist sofort bei Anlieferung auf Beschädi gungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen, umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter Reklamation gehen evtl. Ansprüche verloren.

2.4 Einlagerung

Bei Einlagerung über längeren Zeitraum sind zur Verhinderung schädlicher Einwirkungen folgende Maßnahmen zu treffen: Schutz des Motors durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und Feuchtigkeitsindikatoren). Erschütterungsfreie, wassergeschützte und temperaturkonstante Lagerung bei einer Temperatur zwischen -20 °C bis +40 °C.

Bei einer Lagerdauer über drei Monate bzw. Motorstillstand, muss vor Inbetriebnahme eine Wartung laut Kapitel 8 erfolgen. Bei Weiterversand (vor allem über längere Distanzen; z.B. Seeweg) ist zu prüfen, ob die Verpackung für Transportart und -weg geeignet ist. Schäden, deren Ursache in unsachgemäßem Transport, Einlagerung oder Inbetriebnahme liegen, sind nachweisbar und unterliegen nicht der Gewährleistung.

2.5 Leistungsdaten

Das Gerätetypenschild gibt über die verbindlichen elektrischen Werte Aufschluss; diese müssen mit dem örtlichen Versorgungsnetz abgestimmt sein. Die Ventilatorleistungen wurden auf einem Prüfstand entsprechend DIN EN ISO 5801 ermittelt.

HINWEIS!

Der maximale Strom bei Regelbetrieb kann vom Nennstrom abweichen bzw. höher sein! Typenschildangaben beachten!

2.6 Geräuschangaben

Die Geräuschangaben, die sich auf Abstände beziehen gelten für Freifeldbedingungen. Der Schalldruckpegel kann im Einbaufall erheblich von der Katalogangabe abweichen, da er stark von den Einbaugegebenheiten, d.h. vom Absorptionsvermögen des Raumes, der Raumgröße u.a. Faktoren abhängig ist.

2.7 Förder- und Drehrichtung

Die RR Ventilatoren haben eine feste Dreh- und Förderrichtung (kein Reversierbetrieb möglich), die auf den Geräten durch Pfeile gekennzeichnet ist. Die Förderrichtung ist durch die Einbauweise festlegbar.

2.8 Berührungsschutz

• Radial-Rohrventilatoren RR werden serienmäßig ohne Schutzgitter geliefert. In Abhängigkeit der Einbauverhältnisse kann saug- und/oder druckseitig ein Berührungsschutz erforderlich sein. Entsprechende Schutzgitter sind als Zubehör lieferbar.
• Ventilatoren, die durch ihre Einbauweise (z.B. Einbau in Lüftungskanäle oder geschlossene Aggregate) geschützt sind, benötigen kein Schutzgitter, wenn die Anlage die gleiche Sicherheit bietet. Es wird darauf hingewiesen, dass der Betreiber für Einhaltung der aktuellen Norm verantwortlich ist und für Unfälle infolge fehlender Schutzeinrichtungen haftbar gemacht werden kann.

2.9 Motorschutz

Alle Typen sind mit Thermokontakten ausgestattet, die mit der Wicklung in Reihe verdrahtet, selbsttätig aus- und nach erfolgter Abkühlung wieder einschalten.

HINWEIS!

Auslösende Thermokontakte weisen auf unkorrekte Betriebsbedingungen hin, deren Ursache abzustellen ist. Bei häufigem Auslösen des Thermokontakts (Stillstand), muss der Ventilator durch eine Fachkraft laut Kapitel 1.4 überprüft werden.

2.10 Kondenswasserbildung

Bei periodischem Betrieb, bei feuchten und warmen Fördermitteln und durch Temperaturschwankungen (Aussetzbetrieb) entsteht innerhalb des Motors Kondensat, dessen Abfluss sichergestellt werden muss. Falls sich in Rohrleitung und Ventilatorgehäuse Kondensat bilden kann, sind entsprechende Vorkehrungen (Wassersack, Drainageleitung) bei der Installation zu treffen. Der Motor darf keinesfalls mit Wasser beaufschlagt werden.

D

KAPITEL 3

TECHNISCHE DATEN

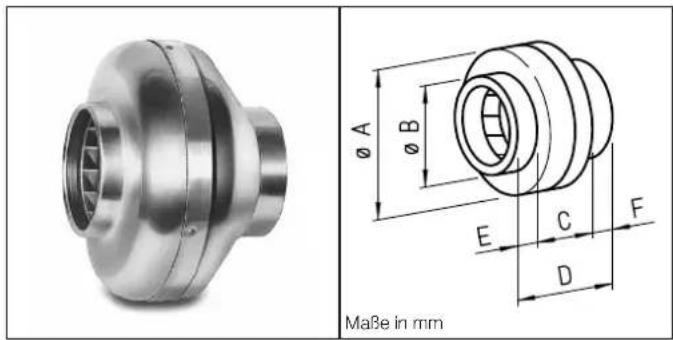

3.0 InlineVent RR.. Typenübersicht

RR 100 A	Best.-Nr. 5653
RR 100 C	Best.-Nr. 5654
RR 125 C	Best.-Nr. 5655
RR 160 B	Best.-Nr. 5656
RR 160 C	Best.-Nr. 5657
RR 200 A	Best.-Nr. 5658
RR 200 B	Best.-Nr. 5659
RR 250 A	Best.-Nr. 5652
RR 250 C	Best.-Nr. 5660
RR 315	Best.-Nr. 5920

	∅ A	∅ B	C	D	E	F
RR 100 A	243	99	136	188	26	26
RR 100 C	243	99	136	188	26	26
RR 125 C	243	124	134	188	27	27
RR 160 B	271	159	133	195	30	32
RR 160 C	345	159	164	226	30	32
RR 200 A	345	199	160	228	33	35
RR 200 B	345	199	160	228	33	35
RR 250 A	345	249	160	228	33	35
RR 250 C	345	249	160	228	33	35
RR 315	402	314	185	257	32	40

Energieeffizientes, rückwärts gekrümmtes

Hochleistungs-Radiallaufrad aus Kunst-

stoff (Type RR 315: verzinktes Stahlblech)

3.1 Technische Daten

Rohranschluss-∅ [mm] 100 - 315* Wechselstrom 1\~

Schutzart IP 44 Spannung/Frequenz 230 V, 50 Hz

Schutzklasse | Leistungsaufnahme [W] 40 – 200*

Gewicht ca. kg 2,9–6° Nennstrom [mA] 180–970°

Fördervolumen [m3/h] 250 - 1260*

*Werte von der kleinsten bis zur größten Baugröße

3.2 Zubehör

Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung.

Befestigungs-Verbindungsmanschette BM..	-
Montagekonsole	MK..	-
Rohrverschlussklappe	RSKK/RSK	-
Außenwandverschlussklappe	VK..	-
Außenwandabdeckgitter	G / RAG..	-
Schutzgitter	SGR	-
Elektronische Drehzahlsteller (unterputz)	ESU..	-
Elektronische Drehzahlsteller (aufputz)	ESA..	-
Trafo-Drehzahlsteller 5-stufig	TSW..	-
Drehzahl-Umschalter	DS..	für Typen RR 100 C, 125C, 160 B,160C, 200A, 250A
Flexibler Telefonie-Schalldämpfer	FSD..	-
Warmwasser-Heizregister	WHR	-
Flexible Lüftungsrohre	ALF..	-
Temperatur-Regelsystem für Elektro-Heizregister EHR-R..	EHR-R..	-
Luftfilterbox	LFBR..	-

Rohrsystem:

Sämtliche Helios Systemkomponenten sind auf Normrohr-∅ abgestimmt. Es können, z.B. starre Wickelfalzrohre, flexible Aluminium- oder auch Kunststoffrohre eingesetzt werden. Bei mehr als zwei Geschossen sind jedoch die Brandschutzbestimmungen zu beachten.

D

KAPITEL 4

FUNKTION

HINWEIS

KAPITEL 5

BENUTZER-WARTUNG

4.0 Funktionsbeschreibung RR..

Die Radial-Rohrventilatoren RR können mittels Drehzahlsteuergerät in verschiedenen Drehzahlstufen gesteuert werden. Je nach Typ ist auch ein Betrieb in zwei Stufen möglich.

HINWEIS!

Bei Auftreten von starken Vibrationen und/oder Geräuschen ist eine Wartung von einer Fachkraft laut Kapitel 1.4 durchzuführen.

5.0 Benutzer-Wartung

Die Radial-Rohrventilatoren RR.. sind wartungsfrei, es ist keine Benutzer-Wartung vorgesehen.

KAPITEL 6

INSTALLATION

VORSICHT

VORSICHT

HINWEIS

Alle nachfolgenden Informationen und Anweisungen sind nur für eine autorisierte Elektrofachkraft bestimmt!

6.0 Lieferumfang/Konstruktiver Aufbau

Die Radial-Rohrventilatoren RR bestehen aus einem Gehäuse, einem Laufrad, einem Elektromotor und der zugehörigen Befestigung des Motors im Gehäuse. Außen befindet sich zum Anschluss der Netzversorgung ein Klemmenkaten. Die Ventilatoren werden als vollständig montierte Einheit zur Verfügung gestellt. Entnehmen Sie die RR-Liefereinheit erst unmittelbar vor dem Einbau aus dem Karton, um mögliche Beschädigungen und Verschmutzungen beim Transport sowie auf der Baustelle zu vermeiden.

⚠ VORSICHT

An scharfen Kanten können Sie sich schneiden oder abschürfen. Beim Auspacken Sicherheitshandschuhe tragen!

6.1 Vorbereitung zur Installation

△ VORSICHT

An scharfen Kanten können Sie sich schneiden oder abschürfen. Beim Prüfen des Freilaufs des Laufrades Sicherheitshandschuhe tragen!

Der Ventilator wird serienmäßig als komplette Einheit, d.h. anschlussfertig geliefert. Er kann in beliebiger Lage eingebaut werden. Die Installation und Inbetriebnahme sollte erst nach Abschluss aller anderen Gewerke und nach der Endreinigung erfolgen, um Beschädigungen und Verschmutzung des Lüftungsgerätes zu vermeiden.

Nach Entfernen der Verpackung und vor Montagebeginn sind folgende Punkte zu überprüfen:

– liegen Transportschäden vor,
- gebrochene bzw. verbogene Teile
– Freilauf des Laufrades

6.2 Installation

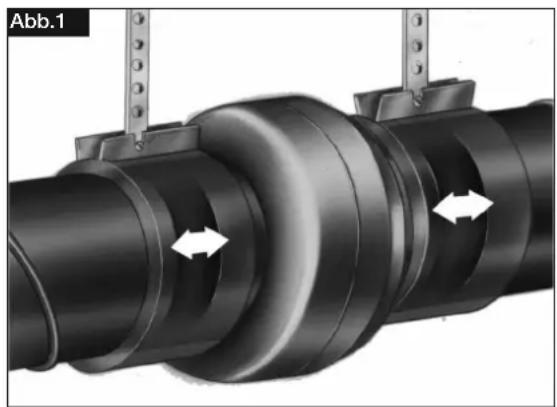

Beim Einbau ist auf Unterbindung von Körperschallübertragung zu achten. Hierzu, z.B. beim Zwischensetzen in Rohrleitungen Befestigungs-Verbindungsmanschetten BM.. (Abb.1) (s.a. Zubehör Punkt 3.2) verwenden.

Die Montagekonsole MK 4 (Abb.2/3) (s.a. Zubehör, Punkt 3.2) bildet ein einfaches und praktisches Mittel zur Befestigung des Ventilators an Wand- bzw. Deckenelementen. Auch hier ist zur Verhinderung von Körperschallübertragungen eine elastische Unterlage zwischen Wand und MK vorzusehen. Bei Rohreinbau ist darauf zu achten, dass vor und hinter dem Ventilator eine ausreichend lange gerade Rohrstrecke vorgesehen wird, da sonst mit erheblichen Leistungsminderungen und mit Geräuserhöhungen zu rechnen ist.

HINWEIS!

Die volle Ventilatorleistung wird nur erreicht, wenn freie An- und Abströmung gegeben ist.

Für ausreichende Motorkühlung muss schergestellt sein, dass eine Mindest-Luftströmungsfläche von 20 % des Ventilatorquerschnittes gegeben ist.

6.3 Elektrischer Anschluss / Inbetriebnahme

⚠️ WARNING!

Das Berühren von spannungsführenden Teilen führt zum elektrischen Schlag.

Anschluss nur Spannungsfrei ausführen!

⚠️ WARNING!

Das drehende Laufrad kann Ihre Finger quetschen.

Vor dem Inbetriebnehmen Berührungsschutz sicherstellen!

• Der elektrische Anschluss, bzw. die Erstinbetriebnahme darf nur von einer autorisierten Elektrofachkraft entsprechend den Angaben in den beiliegenden Anschlussplänen ausgeführt werden.
• Die einschlägigen Normen, Sicherheitsbestimmungen (z. B. DIN VDE 0100) sowie die Technischen Anschlussbedingungen der Energieversorgungsunternehmen sind unbedingt zu beachten!
• Ein allpoliger Netztrennschalter/Revisionsschalter, mit mindestens 3 mm Kontaktöffnung (VDE 0700 T1 7.12.2 / EN 60335-1) ist zwingend vorgeschrieben!
• Netzform, Spannung und Frequenz müssen mit den Angaben des Leistungsschildes übereinstimmen.
• Abdichtung des Anschlusskabels und festen Klemmsitz der Adern prüfen
• Bei Anschluss an Kunststoff-Klemmenkästen dürfen keine Kabelverschraubungen aus Metall verwendet werden.
• Die Einführung der Zuleitung so vornehmen, dass bei Wasserbeaufschlagung kein Eindringen entlang der Leitung möglich ist.
• Bestimmungsgemäßen Einsatz des Ventilators überprüfen
• Netzspannung mit Leistungsschildangabe vergleichen
• Ventilator auf solide Befestigung und fachgerechte elektrische Installation prüfen
• Alle Teile, insbes. Schrauben, Muttern, Schutzgitter auf festen Sitz überprüfen, Schrauben dabei nicht lösen!
• Freilauf des Laufrades prüfen.
• Stromaufnahme mit Leistungsschildangabe vergleichen
  – Schutzleiteranschluss prüfen

Beim Prüfen des Freilaufs des Laurades Sicherheitshandschuhe tragen!

6.4 Betrieb

Zur Gewährleistung der einwandfreien Funktion des Ventilators, ist regelmäßig Folgendes zu prüfen:

- Auftreten von Staub- oder Schmutzablagerungen im Gehäuse bzw. am Motor und Laufrad

Sollten übermäßige Schwingungen oder Geräusche auftreten, ist eine Wartung nach den Anweisungen aus Kapitel 8 durchzuführen.

D

KAPITEL 7

FUNKTION FÜR INSTALLATEUR

HINWEIS

HINWEIS

7.0 Funktionsbeschreibung RR..

Die Radial-Rohrventilatoren sind mittels Spannungsreduzierung drehzahlsteuerbar. Die Leistungsanpassung durch Spannungsreduzierung kann mit Phasenanschnittsgeräten oder Trafos (TSW..) erfolgen. Beim Einsatz von elektronischen Stellern oder Reglern (ESU../ESA.) können sich im niedrigen Drehzahlbereich elektromagnetische Motorgeräusche (Brummen) einstellen. Dies ist bei Einsatz von Trafo-Regelgeräten nicht der Fall. Bei geräuschkritischen Installationen sollte deshalb diese Lösung bevorzugt werden.

Für ausreichende Motorkühlung und Sicherstellung der Funktion muss eine Mindestdrehzahl/-Spannung, die auch von bauseitigen Widerständen, Winddruck u.a.m. abhängig ist, eingehalten werden.

Bei der Bemessung der Steuergeräte ist zu beachten, dass innerhalb des geregelten Spannungsfeldes Stromspitzen auftreten können. Die Steuergeräte sind deshalb entsprechend unseren technischen Angaben zu dimensionieren. Passende Steuergeräte werden als Zubehör angeboten.

HINWEIS!

Bei den Ventilator-Typen RR 100 C bis 160 C, RR 200 A und RR 250 A ist zusätzlich über den Drehzahlum- u. Ein-/Ausschalter DS 2/2 (Zubehör) ein zweitouriger Betrieb möglich.

HINWEIS!

Der Einsatz von Fremdfabrikaten kann, vor allem bei elektronischen Geräten, zu Funktionsproblemen, Zerstörung des Reglers und/oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regelgeräte, entfallen Garantie- und Haftungsansprüche.

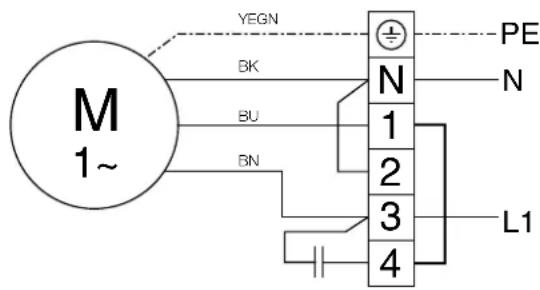

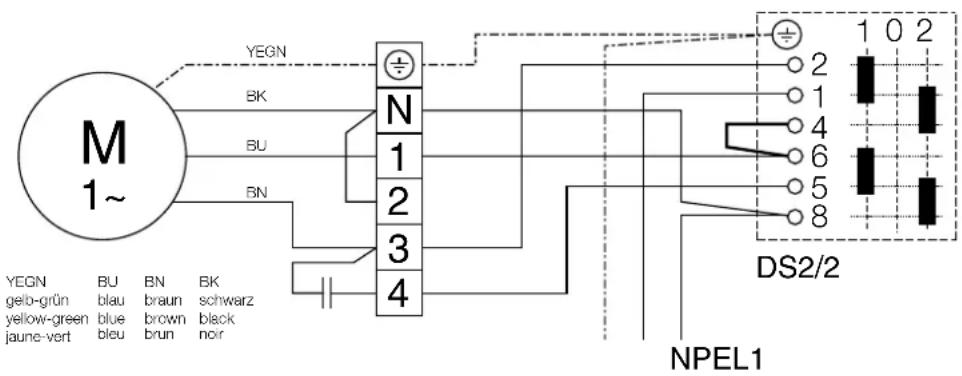

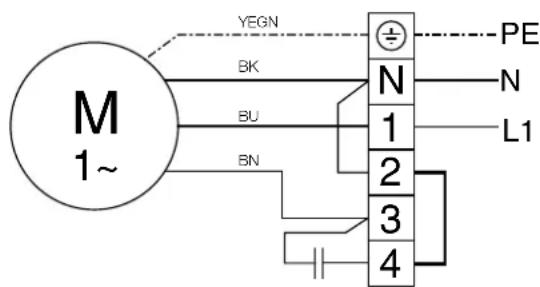

7.1 Schaltplan SS-934.1 für Typen RR 100 C, 125 C, 160 B, 160 C, 200 A, 250 A

Abb.4
SS-934.1

M 1~ YEGN BK BU BN N 1 2 3 4 YEGN geib-grün yellow-green jaune-vert BU blau blue bleu BN braun brown brun BK schwarz black noir DS2/2 1 0 2 2 1 4 6 5 8 NPEL1

M 1~ YEGN BK BU BN N 1 2 3 4 PE N L1

M 1~ YEGN BK BU BN N 1 2 3 4 PE N L1

85068 002 SS-934,1 21.12.09

D

7.2 Schaltplan SS-508 für Typen RR 100 A, 200 B, 250 C, 315

Abb.5
SS-508

INSTANDHALTUNG UND WARTUNG

WARNUNG

8.0 Instandhaltung und Wartung

⚠️ WARNING!

Das Berühren von spannungsführenden Teilen führt zum elektrischen Schlag.

Vor allen Instandhaltungs- und Wartungsarbeiten Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichern!

⚠️ WARNING!

Das drehende Laufrad kann Ihre Finger quetschen.

Vor allen Instandhaltungs- und Wartungsarbeiten Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichern!

- Grundsätzlich sind die Geräte wartungsfrei, es ist keine Benutzer-Wartung vorgesehen.

Alle dennoch notwendigen Wartungsarbeiten sind von Elektrofachkräften durchzuführen!

– Übermäßige Ablagerungen von Schmutz, Staub, Fetten u.a.m. auf Laufrad, Motor, Schutzgitter und vor allem

zwischen Gehäuse und Laufrad sind unzulässig, da sie zu Unwucht im Laufrad, Überhitzung des Motors oder zum

Blockieren des Laufrads führen können. In solchen Fällen ist das Gerät zu reinigen.

- Im Falle längeren Stillstands ist bei Wiederinbetriebnahme eine Wartung durchzuführen.

Zu prüfen sind:

- sichere Befestigung des Ventilators am Untergrund / an der Anlage, im Zweifelsfall erneuern

• Schmutzablagerungen entfernen

- mechanische Beschädigungen, Gerät stilllegen, beschädigte Teile austauschen

- fester Sitz der Schraubverbindungen, Schrauben dabei nicht lösen!

• Gehäusebeschaffenheit (Risse, Versprödung des Kunststoffs)

- Freilauf des Laufrads, läuft das Laufrad nicht frei, Störungsursachen 8.2 beachten

Beim Prüfen des Freilaufs des Laurades Sicherheitshandschuhe tragen!

- Lagergeräusche

• Vibrationen – siehe Störungsursachen 8.2

- Stromaufnahme entsprechend dem Typenschild – siehe Störungsursachen 8.2

8.1 Reinigung

⚠️ WARNING!

Durch einen Isolations-/Installationsfehler können Sie einen elektrischen Schlag bekommen!

Vor Beginn der Reinigung Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichern!

WARNUNG

WARNUNG

⚠️ WARNING!

Das unerwartet anlaufende Laufrad kann Ihre Finger quetschen.

Vor Beginn der Reinigung Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichern!

– Gehäuseteile und Laufrad mit einem feuchten Tuch reinigen

– Der Motor darf nicht mit Wasser beaufschlagt werden!

– Keine aggressiven, lacklösenden Reinigungsmittel verwenden!

– Hochdruckreiniger oder Strahlwasser ist nicht gestattet!

8.2 Störungsursachen

Fehler Ursachen Lösung
Ventilator startet nicht	- keine Spannung Netzspannung prüfen	Anschluss nach Schaltplan überprüfen
	- Laufrad blockiert Blockade lösen, reinigen, ggf. Laufrad ersetzen
	- Motor blockiert Helios Kundendienst kontaktieren
Ventilator dreht nicht (nicht mehr)	- Ausfall der Netzspannung Netzspannung prüfen
	- Thermokontakt (TK) hat ausgelöst Automatischer Wiederanlauf nach Abkühlung. Fördermittel-, Umgebungstemperatur prüfen
	- Sicherung hat ausgelöst siehe "Sicherung hat ausgelöst"
	- Laufrad ist blockiert oder verschmutzt	Blockade lösen, reinigen, ggf. Laufrad ersetzen
Sicherung löst aus - Windungsschluss im Motor Helios Kundendienst kontaktieren
			- Zuleitung bzw. Anschluss beschädigt	Teile erneuern, ggf. Motor ersetzen (Helios Kundendienst kontaktieren)
			- falsch angeschlossen Anschluss überprüfen, ändern
Vibrationen	- Verschmutzung	reinigen
	- befestigungsbedingte Resonanz	Befestigung prüfen bzw. ausbessern
Anormale Geräusche	- schleifendes Laufrad	Laufrad reinigen, ggf. ersetzen
	- Lagerschäden	Helios Kundendienst kontaktieren
	- mechanische Beschädigung	Wartung durchführen
Ventilator bringt die Leistung (Drehzahl) nicht	- Unzureichende Luftförderung	Zu- und Abströmung prüfen/freihalten
	- falsche Spannung	Anschluss prüfen/ändern
	- Lagerschäden	Helios Kundendienst kontaktieren
	- Verschmutzung	reinigen
	- unzureichende Nachströmung	Nachströmungsöffnungen erweitern

! WARNING

8.3 Stilllegen und Entsorgen

⚠️ WARNING

Bei der Demontage werden spannungsführende Teile freigelegt, die bei Berührung zu einem elektrischen Schlag führen. Vor der Demontage Ventilator allpolig vom Netz trennen und gegen Wiedereinschalten sichem!

Bauteile und Komponenten des Ventilators, die ihre Lebensdauer erreicht haben, z.B. durch Verschleiß, Korrosion, mechanische Belastung, Ermüdung und / oder durch andere, nicht unmittelbar erkennbare Einwirkungen, sind nach erfolgter Demontage entsprechend den nationalen und internationalen Gesetzen und Vorschriften fach- und sachge recht zu entsorgen. Das Gleiche gilt auch für im Einsatz befindliche Hilfsstoffe wie Öle und Fette oder sonstige Stoffe. Die bewusste oder unbewusste Weiterverwendung verbrauchter Bauteile wie z.B. Laufräder, Wälzlager, Motoren, etc. kann zu einer Gefährdung von Personen, der Umwelt sowie von Maschinen und Anlagen führen. Die entsprechenden, vor Ort geltenden Betreibervorschriften sind zu beachten und anzuwenden.

Als Referenz am Gerät grillbereit aufbewahren! Druckschrift-Nr.

D HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 - 78056 VS-Schwenningen

CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Oteifingen

A HELIOS Ventilatoren · Postfach 854 · Siemensstraße 15 · 6023 Innsbruck

Als Referenz am Gerät grillbereit aufbewahren! Druckschrift-Nr.

Als Referenz am Gerät griffbereit aufbewahren! Druckschrift-Nr.

D HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen

CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otefingen

A HELIOS Ventilatoren - Postfach 854 · Siemensstraße 15 · 6023 Innsbruck
