ACB07W22 - Klimaanlage Fuave - Kostenlose Bedienungsanleitung

Produkttyp	Mobiles Klimagerät
Marke	Fuave
Modell	ACB07W22
Kühlleistung	2000 W
Stromversorgung	220-240 V ~ 50 Hz
Maximale elektrische Leistungsaufnahme	750 W / 3,4 A
Kältemitteltyp	R290 (135 g)
Nettogewicht	19,5 kg
Schutzklasse	Klasse I
Maximaler Schallpegel	54 dB(A) (Schalldruck) / 65 dB(A) (Schallleistung)
Mindestraumfläche	5 m²
Hauptfunktionen	Kühlung, Lüftung, Entfeuchtung
Programmierbare Zeitschaltuhr	Ja (einstellbare automatische Abschaltung)
Nachmodus	Ja (allmähliche Temperaturerhöhung)
Swing-Funktion	Ja (Lamellenoszillation)
Kindersicherung	Ja (Bedienfeldverriegelung)
Fernbedienung	Inklusive (Reichweite 5 m)
Filtertyp	Waschbarer Luftfilter (alle 15 Tage)
Abluftführung	Abluftschlauch mit Fensteradapter
Kondensatmanagement	Manuelle Entleerung (interner Tank mit Code E4)
Fehlercodes	E2 (Temperatursensor), E3 (Kondensatorsensor), E4 (Tank voll)

Häufig gestellte Fragen - ACB07W22 Fuave

Wie installiere ich den Abluftschlauch?

Befestigen Sie den Abluftschlauchanschluss am Gerät, schrauben Sie dann den Abluftschlauch in diesen Anschluss. Das andere Ende des Schlauchs wird an den Fensteradapter angeschlossen. Achten Sie darauf, dass der Schlauch so kurz wie möglich und knickfrei ist.

Was tun, wenn das Display E4 anzeigt?

Der Code E4 zeigt an, dass der Wassertank voll ist. Schalten Sie das Klimagerät aus, ziehen Sie den Netzstecker, entleeren Sie dann das Wasser, indem Sie den Ablassstopfen entfernen und einen Schlauch anschließen. Setzen Sie den Stopfen nach dem Entleeren wieder ein.

Wie reinige ich den Luftfilter?

Entfernen Sie den Filter auf der Rückseite des Geräts, entstauben Sie ihn mit einem Staubsauger oder durch Abklopfen, waschen Sie ihn dann mit lauwarmem Wasser (max. 40°C) und einem milden Reinigungsmittel. Lassen Sie ihn im Schatten vollständig trocknen, bevor Sie ihn wieder einsetzen. Verwenden Sie das Gerät niemals ohne Filter.

Kann ich ein Verlängerungskabel verwenden?

Es wird davon abgeraten, ein Verlängerungskabel zu verwenden. Falls erforderlich, verwenden Sie ein Kabel mit einem Mindestquerschnitt von 3 x 1,5 mm² und legen Sie es außerhalb von Gehbereichen.

Welche maximale Fläche kann ich kühlen?

Die Fläche hängt von mehreren Faktoren ab: Außentemperatur, Sonneneinstrahlung, Isolierung. Unter Standardbedingungen ist dieses Modell für einen Raum von etwa 20 bis 25 m² geeignet, aber die Anleitung gibt eine Mindestfläche von 5 m² an.

Warum kühlt das Gerät nicht ausreichend?

Überprüfen Sie, ob der Filter sauber ist, der Abluftschlauch nicht geknickt oder verstopft ist, Fenster und Türen geschlossen sind und das Gerät keiner direkten Sonneneinstrahlung ausgesetzt ist. Stellen Sie auch sicher, dass die eingestellte Temperatur niedriger als die Raumtemperatur ist.

Wie aktiviere ich den Nachmodus?

Drücken Sie die Taste 'Sleeping' auf dem Bedienfeld oder der Fernbedienung. Das Klimagerät arbeitet mit niedriger Geschwindigkeit, erhöht die Temperatur nach 1 Stunde um 1°C und nach 2 Stunden um 2°C und schaltet sich nach 6 Stunden automatisch aus.

Was tun bei Überhitzung?

Das Gerät schaltet sich automatisch aus. Ziehen Sie den Netzstecker und lassen Sie es mindestens 30 Minuten abkühlen. Beseitigen Sie die Ursache (Abdeckung, Gitterblockade). Wenn das Problem bestehen bleibt, wenden Sie sich an einen Fachmann.

Wie wechsle ich die Batterien der Fernbedienung?

Öffnen Sie die rückseitige Abdeckung der Fernbedienung, entfernen Sie ggf. die Isolierfolie, legen Sie zwei Batterien unter Beachtung der Polarität (+/-) ein und schließen Sie die Abdeckung wieder. Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf.

Ist es möglich, das Klimagerät ohne Abluftschlauch zu betreiben?

Nein, das mobile Klimagerät muss die warme Luft nach außen ableiten. Ohne Schlauch bleibt die warme Luft im Raum und das Gerät kühlt nicht effektiv. Verwenden Sie immer den mitgelieferten Schlauch mit dem Fensteradapter.

BEDIENUNGSANLEITUNG ACB07W22 Fuave

Handleiding Instruction Manual Manuel d'instructions Betriebsanleitung

INHOUD

Technische gegevens 07

Beschrijving 08

Bedieningspaneel 09

Sicherheitswarnungen 61

Technische Daten 66

Beschreibung 68

Bedienfeld 69

Bedienung mit der Fernbedienung 72

Installation 73

Abgasschlauch und Adapter montieren 75

Sicherheit und Wartung 76

Entsorgung 79

SICHERHEITSWARNUNGEN

Lesen Sie alle Sicherheits- und sonstigen Anweisungen. Die Nichtbeachtung aller Anweisungen kann zu Verletzungen oder Sachschäden führen.

Allgemeine Sicherheitswarnungen

- Dieses Gerät ist nur für den häuslichen Gebrauch geeignet.

- Eine mobile Klimaanlage braucht Luft, um die Wärme nach außen abzuleiten! Verwenden Sie eine mobile Klimaanlage daher nie in einem luftdichten Raum. Sorgen Sie immer für gute Belüftung. Ohne ausreichende Belüftung entsteht ein Unterdruck, wenn in einem luftdichten Raum eine mobile Klimaanlage in Betrieb ist.

- Unterdruck kann die Sicherheit von Durchlauferhitzern, Dunstabzugshauben, mechanischen Belüftungssystemen, Öfen, offenen Kaminen oder Gasöfen beeinträchtigen. Die Abgase, Gerüche usw., die normalerweise von diesen Geräten nach außen abgeleitet werden, können durch den Unterdruck (zum Teil) in den Raum gelangen.

- Installieren Sie das Gerät gemäß den Installationsanweisungen.

- Eine unsachgemäße Installation kann zu Wasseraustritt, Stromschlag, Feuer oder Sachschäden führen.

- Verwenden Sie für die Installation nur das mitgelieferte Zubehör und Spezialwerkzeug.

- Vergewissern Sie sich jederzeit (auch während des Transports!), dass das Gerät aufrecht steht. Wenn das Gerät (teilweise) in horizontaler Position war, warten Sie 2 Stunden, bevor Sie es benutzen. Der Kompressor braucht diese Zeit, um seine Arbeit korrekt zu erledigen.

- Stellen Sie sicher, dass das Gerät auf einer festen, flachen, horizontalen Oberfläche steht.

- Stellen Sie sicher, dass das Gerät während des Betriebs auf allen Seiten mindestens 50 cm Freiraum hat.

- Stellen Sie sicher, dass Stecker und Buchse jederzeit gut sichtbar und zugänglich sind.

- Legen Sie keine Gegenstände auf das Gerät.

- Lassen Sie ein funktionierendes Gerät nicht unbeaufsichtigt, nicht einmal für einen Moment!

- Verwenden Sie das Gerät nicht in der Nähe (mindestens 1 Meter Entfernung) von leicht entzündlichen oder explosiven Substanzen oder Brennstoffen. Verwenden Sie auch keine Farbe, Reinigungssprays, Insektenschutzsprays usw. auf oder in der Nähe des Geräts. Dies kann den Kunststoff verformen oder elektrische Schäden verursachen.

- Berühren Sie das Gerät nicht mit nassen oder feuchten Händen. Benutzen Sie das Gerät nicht barfuß.

- Verwenden Sie das Gerät nicht:

- in der Nähe eines Brandherdes;

- in der Nähe von spritzendem Öl;

- in direktem Sonnenlicht;

- bei Spritzwasser;

- in einem Badezimmer oder in der Nähe eines Swimmingpools.

- Das Gerät ist mit Rädern ausgestattet, damit es leicht zu bewegen ist. Stellen Sie das Gerät nicht auf einen hochflorigen Teppich oder rollen Sie es nicht über Gegenstände, damit es nicht umkippt.

- Verschließen oder decken Sie die Gitter nicht für ein- und ausgehende Luftströme ab: auch nicht teilweise.

• Die Einheit nicht abdecken: Dies kann einen Brand verursachen!

- Stecken Sie keine Finger oder Gegenstände wie Stifte usw. Durch die Gitter in das Gerät. Warnen Sie insbesondere Kinder vor diesen Gefahren.

- Stellen Sie sicher, dass der Ventilator nicht blockiert.

- Kinder, behinderte Personen und Haustiere müssen beaufsichtigt werden.

- Dieses Gerät ist kein Spielzeug, daher sollten Kinder nicht mit dem Gerät spielen.

- Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnissen verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des Geräts und zum Verständnis der damit verbundenen Gefahren erhalten haben.

• Reinigung und Wartung durch den Benutzer dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
• Ziehen Sie den Netzstecker, wenn Sie merkwürdige Geräusche hören, einen seltsamen Geruch bemerken oder Rauch austritt.
• Wenn das Gerät während des Betriebs umgestoßen wird, schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Untersuchen Sie das Gerät sorgfältig, um sicherzustellen, dass es keine Schäden aufweist.
• Wenden Sie sich an Ihren Lieferanten oder einen qualifizierten Elektriker, wenn Sie Schäden vermuten.
• Nehmen Sie das Gerät nicht in Betrieb, wenn Sie Schäden am Gerät, am Stromkabel oder am Stecker feststellen, oder wenn es nicht funktioniert, umfällt oder anderweitig nicht funktioniert. Bringen Sie das ganze Gerät zwecks Kontrolle und evtl. Reparatur zu Ihrem Lieferanten zurück oder geben Sie es einem anerkannten Elektriker. Verlangen Sie immer Originalteile.
• Das Gerät (inkl. Stromkabel und Stecker) darf nur von einem dazu befugten und qualifizierten Fachmann geöffnet und/oder repariert werden.
• Wenn die Ablaufstellen nicht in Gebrauch sind, halten Sie die oberen und unteren Gummidichtungsstopfen fest an ihrem Platz, um Wasserschäden und die Gefahr durch Ersticken zu vermeiden.
• Warnung! Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel zur Beschleunigung des Abtauprozesses oder zur Reinigung.
• Das Gerät muss in einem Raum ohne ständig in Betrieb befindliche Zündquellen (z. B. offene Flammen, ein in Betrieb befindliches Gasgerät oder ein in Betrieb befindliches elektrisches Heizgerät) gelagert werden.
• Nicht stechen oder verbrennen.
• Beachten Sie, dass Kältemittel keinen Geruch haben dürfen.
• Das Gerät muss in einem Raum mit einer Grundfläche von mehr als X m2 aufgestellt, betrieben und gelagert werden. (ACB07W22 X = 5, ACB09W22 X = 10)
• Das Gerät ist so zu lagern, dass mechanische Beschädigungen vermieden werden.

Elektrische Sicherheit

• Dieses Gerät ist nur für den Gebrauch in Innenräumen bestimmt.
• Verwenden Sie nur den Stecker, der vom Hersteller am Gerät angebracht ist, und keine anderen Anschlussmöglichkeiten!

- Das Gerät muss gemäß den nationalen Verkabelungsvorschriften angeschlossen werden.

- Prüfen Sie vor dem Gebrauch, ob die gewünschte Steckdose geerdet ist und keine Defekte aufweist und ob die Spannung an der Steckdose mit der auf dem Typenschild des Geräts übereinstimmt. Schäden, die durch eine fehlerhafte Spannung verursacht werden, sind nicht durch die Garantie abgedeckt!

- Auch wenn Sie das Gerät in Betrieb nehmen, gilt: Stecken Sie das Kabel zuerst in die Steckdose, schalten Sie dann den Schalter in die Position ON und benutzen Sie erst dann die Steuerungstaste!

- Benutzen Sie das Gerät nicht in feuchter oder nasser Umgebung wie Badezimmer oder Waschküche, in der Nähe einer Badewanne, Dusche oder eines Swimmingpools und spritzen Sie kein Wasser, Öl oder andere Flüssigkeiten auf oder in das Gerät.

- Rollen Sie das Netzkabel des Geräts vollständig aus, bevor Sie es in die Steckdose stecken, und stellen Sie sicher, dass das Netzkabel nicht mit heißen Teilen des Geräts in Berührung kommt oder anderweitig heiß wird. Verlegen Sie das Netzkabel nicht unter einem Teppich, decken Sie es mit Matten, Läufern usw. ab und halten Sie es aus dem Weg.

- Achten Sie darauf, nicht darauf zu treten oder Möbel darauf zu stellen. Verlegen Sie das Stromkabel nicht um scharfe Ecken und wickeln Sie es nach dem Gebrauch nicht zu fest auf!

- Verhindern Sie, dass das Stromkabel mit Öl, Lösungsmitteln und scharfen Gegenständen in Kontakt kommt. Überprüfen Sie das Stromkabel und den Stecker regelmäßig auf Beschädigungen. Verdrehen oder knicken Sie das Kabel nicht und wickeln Sie es nicht um das Gerät. Dies könnte die Isolierung beschädigen!

- Vermeiden Sie, so weit wie möglich, die Verwendung von Verlängerungskabeln. Wenn dies unvermeidlich ist, verwenden Sie ein Kabel mit ausreichender Kapazität (mindestens 3 x 1,5 mm ² ) und

verlegen Sie es außerhalb Ihrer normalen Laufwege!

• Schließen Sie das Gerät nur an eine feste Steckdose an. Verwenden Sie keine Wandsteckdose/Aufsatzsteckdose usw.
• Bewegen Sie das Gerät nicht durch Ziehen am Netzkabel und halten Sie den Stecker in der Hand, wenn Sie ihn aus der Steckdose ziehen wollen.
• Ziehen Sie nicht am Stromkabel, verformen oder verändern Sie es nicht und tauchen Sie es nicht ins Wasser. Das Ziehen oder die missbräuchliche Verwendung des Netzkabels kann das Gerät beschädigen und einen elektrischen Schlag verursachen.
• Wenn das Stromkabel, der Stecker oder das Gerät selbst beschädigt ist, gebrochen oder nicht mehr funktioniert, verwenden Sie es nicht oder schalten Sie es sofort aus und ziehen Sie den Stecker aus der Steckdose. Gerät, Stecker und/oder Kabel sollten von einem Elektriker oder einer ähnlich qualifizierten Person repariert/ausgetauscht werden. führen zum Erlöschen der Garantie und können zu gefährlichen Situationen führen
• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ersetzt werden, um eine Gefährdung zu vermeiden.

Maximale Wirkung

- Die maximale Fläche, die von dieser Klimaanlage gekühlt werden kann, hängt von mehreren Faktoren ab. Hier einige Beispiele für Faktoren, die dazu führen, dass die Klimaanlage einen kleineren Raum kühlen kann:

• eine hohe Außentemperatur
• viele und/oder große Fenster
• flaches Dach
• viele Menschen in dem Raum
• viele elektrische Geräte in dem Raum

- Sind diese Faktoren in geringerem Maße vorhanden (sog. geringe Wärmelasten), kann die Klimaanlage eine größere Fläche kühlen; sind diese Faktoren in größerem Maße vorhanden (sog. hohe Wärmelasten), kann nur eine kleinere Fläche gekühlt werden.

- Stellen Sie die Klimaanlage nicht in die Nähe einer Wärmequelle und nicht in direktes Sonnenlicht.

- Schließen Sie Fenster und Türen.

- Halten Sie während der sonnigsten Stunden des Tages Gardinen und Fensterläden geschlossen.

- Halten Sie die Filter sauber.

- Passen Sie die Temperatur- und Lüftungseinstellungen an, wenn der Raum den gewünschten Zustand erreicht hat.

Achtung, Brandgefahr!

Lesen Sie vor dem Gebrauch die Gebrauchsanweisung.

Sie können dieses Handbuch auch online unter www.coolblue.de finden.

TECHNISCHE DATEN

Model Fuave ACB07W22
Leistung 2000W
Anschlussspannung 220-240V	~/50Hz
Maximale Leistungsaufnahme	750W/3,4A
Ansaugseitiger Druck 1.2MPa
Druck auf der Auslassseite 2	5MPa
Maximale Schallleistungl LpA	54dB(A)LwA: 65dB(A)
Kältemittelfüllung R290/135g
Gewicht 19,5kg
Elektrischer Schutz Classe I

Model Fuave ACB09W22
Leistung 2600W
Anschlussspannung 220-240V	~/50Hz
Maximale Leistungsaufnahme	950W/4,3A
Ansaugseitiger Druck 1.2MPa
Druck auf der Auslassseite 2.5MPa
Maximale Schallleistungl LpA: 54dB(A)LwA: 65dB(A)
Kältemittelfüllung R290/120g
Gewicht 20kg
Elektrischer Schutz Classe I

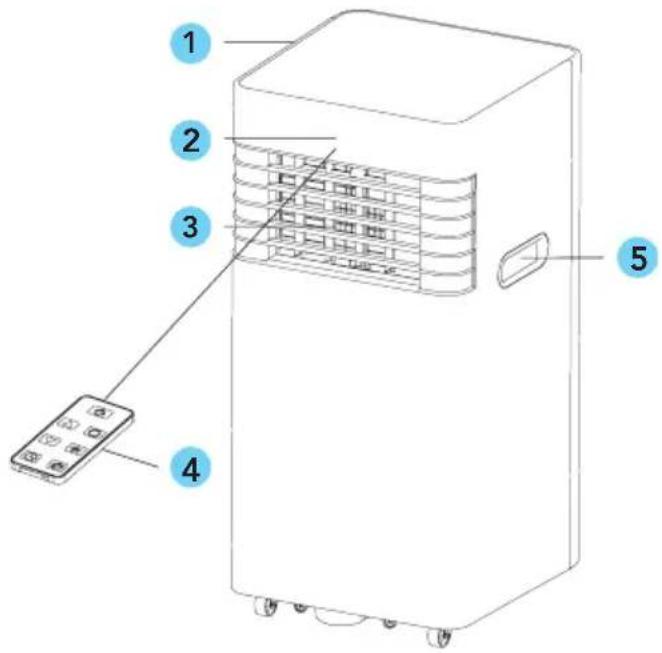

BESCHREIBUNG

Vorderseite Rückseite

1. Bedienfeld
2. Signalempfänger
3. Kaltluftauslass
4. Fernsteuerung

5. Transportgriff

6. Luftauslassschlauch

7. Verdampfer-Lufteinlass
8. Primäre Ablassöffnung

Die Abbildungen in dieser Anleitung basieren auf der Außenansicht eines Standardmodells. Die Form kann daher von der des von Ihnen gewählten Klimagerätes abweichen.

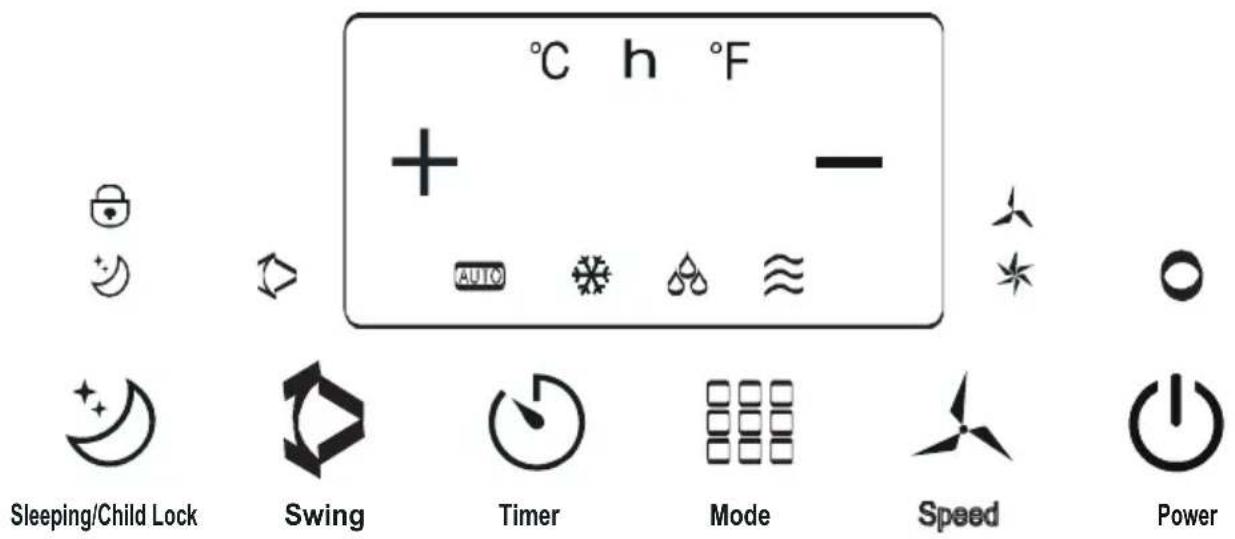

BEDIENFELD

In diesem Abschnitt wird die ordnungsgemäße Bedienung der mobilen Klimaanlage erläutert.

Power

Mit dieser Taste schalten Sie das Klimagerät ein oder aus.

Timer

Hiermit können Sie eine geplante Abschaltung einstellen. Betätigen Sie die + und - Taste, um die Zeit pro Stunde einzustellen.

Sleeping

Hiermit können Sie den Schlafmodus einschalten. Im Schlafmodus läuft der Ventilator auf der niedrigsten Geschwindigkeitsstufe und lässt sich nicht anders einstellen. Die eingestellte Temperatur wird nach einer Stunde um 1 °C und nach zwei Stunden um 2 °C erhöht. Nach sechs Stunden schaltet sich die mobile Klimaanlage selbst aus.

Swing

Drücken Sie Swing, um die Schaukelfunktion ein- oder auszuschalten.

Child lock

Drücken Sie die Einschlaf Taste drei Sekunden lang, um die Kindersicherung zu aktivieren. Alle anderen Tasten sind nun nicht mehr bedienbar.

Speed

Hiermit können Sie die gewünschte Geschwindigkeit einstellen. Betätigen Sie die Taste, um die niedrige oder hohe Geschwindigkeit auszuwählen. Diese Funktion ist im Schlafmodus und im Entfeuchtungsmodus nicht verfügbar.

Mode

Mit dieser Taste wählen Sie eine bestimmte Funktion: Automatisch, Kühlen, Trocknen oder Ventilieren. Bei jedem Tastendruck wird eine andere Funktion aktiviert; die Leuchte auf dem Bedienfeld zeigt, welche Funktion aktiv ist.

Kühlen

Drücken Sie die Taste „Modus“ (Mode), bis die Kontrolllampe des Kühlungsmodus (Cool) leuchtet, und drücken Sie dann die Taste „+“ oder die Taste „-“, um die gewünschte Zimmertemperatur (15°C – 31°C) einzustellen. Mit der Taste FAN SPEED auf der Fernbedienung kann die Ventilatorgeschwindigkeit auf HIGH hoch) oder LOW (niedrig) eingestellt werden.

Ventilieren

Drücken Sie die Taste „Modus“ (Mode), bis die Kontrolllampe des Ventilationsbetriebs (Fan) leuchtet. Mit der Taste FAN SPEED auf der Fernbedienung kann die Ventilatorgeschwindigkeit auf HIGH (hoch) oder LOW (niedrig) eingestellt werden. Die Temperatur kann nicht eingestellt werden.

Entfeuchten

Drücken Sie die Taste „Modus“ (Mode), bis die Kontrolllampe für Entfeuchten (Dry) leuchtet. Die Ventilatorgeschwindigkeit und die

Temperatur können nicht eingestellt werden. Der Ventilator startet automatisch mit niedriger Geschwindigkeit (LOW).

Timer/Temperature

Mit dieser Taste wird die gewünschte Zimmertemperatur in Schritten von 1°C (15°C bis 31°C) eingestellt. Das Steuersystem kann die Temperatur sowohl in °C als auch in °F anzeigen. Zum Umschalten der Temperaturanzeige von °F auf °C drücken Sie die Taste „+“ und die Taste „-“ 3 Sekunden lang gleichzeitig ein.

Die LED-Anzeige zeigt die eingestellte Temperatur der Kühlfunktion. Bei den Funktionen Trocknen und Ventilieren wird die Zimmertemperatur angezeigt. Außerdem werden auf der LED-Anzeige die folgenden Fehler- und Sicherheitscodes angezeigt:

Fehlercodes

• E2 Fehler am Temperatursensor
• E3 Fehler am Kondensator Temperatursensor
• E4 Auffangwanne ist vol

Auffangwanne ist voll

Schließen Sie den Ablaufschlauch an die untere Ablauföffnung an und lassen Sie das angesammelte Wasser ablaufen; siehe auch Abschnitt Wasserablass. Wenn dieser Sicherheitscode immer noch angezeigt wird, wenden Sie sich an Ihren Lieferanten.

HINWEIS

- Wenn eine der oben genannten Störungen auftritt, schalten Sie das Klimagerät aus und überprüfen Sie es auf eventuelle Verstopfungen. Starten Sie das Klimagerät neu, wenn das Problem weiterhin besteht, schalten Sie es aus und ziehen Sie den Stecker aus der Steckdose. Wenden Sie sich an Ihren Lieferanten.

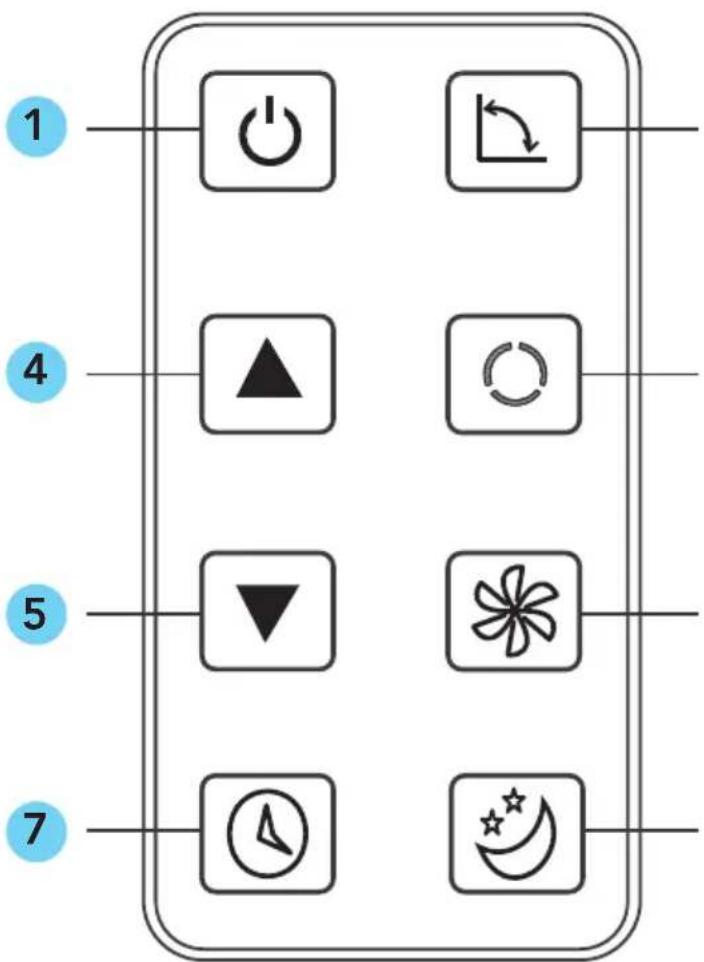

BEDIENUNG MIT DER FERNBEDIENUNG

Einlegen der Batterien Öffnen Sie die hintere 8 Abdeckung und entfernen Sie die Isolierfolie von den Batterien. Legen Sie die Batterien richtig herum in das Fach ein. Bringen Sie 2 die hintere Abdeckung wieder an.

Um die Klimaanlage zu bedienen, richten Sie die 3 Fernbedienung auf den Signalempfänger. Die Fernbedienung steuert das Klimagerät in einer Entfernung von bis zu 5 m (16,4 Fuß), wenn sie auf den Signalempfänger gerichtet ist.

1. Ein / Aus 5. Temperatur runter
2. Betriebsart 6. Schlafmodus ein/aus
3. Lüftergeschwindigkeit 7. Timer ein/aus
4. Temperatur hoch 8/ Swing ein/aus

Halten Sie die Batterien von Kindern fern. Legen Sie die Batterien (+) (-) richtig ein. Falsches Einlegen kann zu einem Kurzschluss der Batterien führen. Dies kann zum Auslaufen, Erhitzen, Explodieren oder Entzünden der Batterien führen. Bei Augenkontakt mit Batterieflüssigkeit spülen Sie die Augen sofort gründlich mit Wasser aus, reiben Sie sie nicht und suchen Sie einen Arzt auf. Falls Batterieflüssigkeit in den Mund gelangt, gurgeln und spülen Sie ihn gründlich aus und suchen Sie sofort einen Arzt auf.

INSTALLATION

Zubehör für die Installation

12345

1. Luftabzugskanal
2. Anschlussstück des Abluftkanals
3. Adapter für Fensterabzug
4. Fernsteuerung

5. Ablenkplatte

6. Der Fuave ACB07W22 & ACB09W22 ist eine mobile Klimaanlage, die von Raum zu Raum transportiert werden kann.

7. Entfernen Sie sämtliches Verpackungsmaterial, und stellen Sie das Gerät außerhalb der Reichweite von Kindern und immer aufrecht auf.
8. Prüfen Sie vor der Verwendung, ob alle Zubehörteile vorhanden sind und ob das Gerät und das Zubehör nicht beschädigt sind. Verwenden Sie keine beschädigten Geräte. Bringen Sie sie stattdessen zu Ihrem Lieferanten zurück.
9. Stellen Sie das Gerät auf eine feste, flache, trockene, horizontale Fläche in der Nähe einer Steckdose und eines Heißluftauslasses, z.B. ein leicht zu öffnendes Fenster. Achten Sie darauf, dass auf allen Seiten des Geräts mindestens 50 cm Freiraum vorhanden ist, und beachten Sie alle Anweisungen in den Sicherheitshinweisen.
10. Zum Kühlen können Sie aus 3 Optionen wählen, um die warme Luft herauszubringen.

HINWEIS

- Sie können den Ablaufschlauch auch ohne Fensterdichtung an ein offenes Fenster hängen. Diese Methode ist jedoch weniger effektiv.

WARNUNG

• Benutzen Sie Ihre Klimaanlage erst dann, wenn sie gemäß den oben genannten Anweisungen installiert wurde!
• Stellen Sie sicher, dass kein Wasser in das Gerät eindringen kann!
  • Die Länge des Abflussrohrs ist speziell auf die Technologie dieser Klimaanlage abgestimmt. Ersetzen Sie ihn also nicht und verlängern Sie ihn nicht mit Ihrem eigenen Schlauch, da dies die Funktion der Klimaanlage negativ beeinflussen kann. Der Schlauch kann gedehnt werden, aber um eine optimale Wirkung zu erzielen, sollten Sie die Länge so kurz wie möglich halten.

Denken, Sie daran, sich ausreichend gegen Einbruch abzusichern! Schließlich ist das Fenster bei der Benutzung der mobilen Klimaanlage geöffnet.

Prüfen Sie vor der Benutzung Ihrer Klimaanlage:

• Ob sie in Übereinstimmung mit den Vorschriften und Sicherheitsvorschriften installiert wurde.
• Ob sie nicht beschädigt oder defekt ist.
• Ob die zu verwendende Steckdose die auf dem Typenschild des Geräts angegebene Spannung abgibt (220-240V / 50Hz).
• Dass kein anderes Gerät an derselben Steckdose angeschlossen ist.

Sollten alle oben genannten Bedingungen erfüllt sein, können Sie den Stecker in die Steckdose stecken. Sie können Ihre Klimaanlage über das Bedienfeld und die Fernbedienung aktivieren.

ABGASSCHLAUCH UND ADAPTER MONTIEREN

So schließen Sie die Anschlüsse an den Rückluftkanal an:

1. Verlängern Sie den Abluftschlauch, indem Sie die beiden Enden des Schlauchs herausziehen.

1. Schrauben Sie den Stecker des Fensters in den Kunststoffstecker.

2. Schrauben Sie den Fensteranschluss in den Kunststoffanschluss.

1. Verbinden Sie den Anschluss des Abluftkanals mit dem Gerät.

SICHERHEIT UND WARTUNG

Wasserablauf

1. Beim Entfeuchten

Beim Entfeuchten wird der Luft mehr Wasser entzogen. Entfernen Sie daher beim Entfeuchten die Ablassschraube und schließen Sie an den Anschluss des Wasserablaufs einen Ablaufschlauch an, den Sie zu einem niedriger liegenden Wasserabfluss leiten. Achten Sie darauf, dass der Schlauch gut befestigt ist und kein Wasser auslaufen kann. Richten Sie den Schlauch auf den Abfluss und sorgen Sie dafür, dass der Schlauch nicht geknickt wird, damit das Wasser ungehindert abfließt. Wenn der Schlauch nicht mehr gebraucht wird, bringen Sie die Ablassschraube und den Knopf wieder an, damit kein Wasser austritt.

2. Während des Abkühlens

Beim Kühlen wird der Luft Wasser entzogen. Ein großer Teil des Wassers verdampft wieder, aber das eventuelle überflüssige Wasser wird in der unteren Auffangwanne gesammelt. Wenn die Auffangwanne voll ist, wird auf dem Display „E4“ angezeigt. Der Motor und der Kompressor schalten sich aus; der Ventilator läuft weiter. Schalten Sie das Klimagerät aus und ziehen Sie den Stecker aus der Steckdose. Stellen Sie das Gerät an einen geeigneten Ort zum Ablassen des Wassers, drehen Sie die Ablassschraube heraus, schließen Sie einen Schlauch an und lassen Sie die Auffangwanne ganz leer laufen. Achten Sie darauf, dass Sie nach dem Entleeren der Auffangwanne die Ablassschraube wieder sorgfältig einsetzen, um zu vermeiden, dass Wasser austritt. Die Meldung „E4“ steht nicht mehr auf dem Display. Wenn der Fehlercode immer noch angezeigt wird, wenden Sie sich an Ihren Lieferanten.

Sicherheit

Die Fuave mobile Klimaanlage ist mit einem Überhitzungsschutz ausgestattet, der das Gerät bei Überhitzung abschaltet. Ziehen Sie in diesem Fall das Netzkabel aus der Steckdose und lassen Sie das Gerät mindestens 30 Minuten abkühlen. Beseitigen Sie auch die Ursache der Überhitzung: Ist das Gerät (teilweise) abgedeckt? Ist es zu nahe an einer Wand oder einem anderen Hindernis, so dass es nicht genügend Luft ansaugen oder ausblasen kann? Danach können Sie das Gerät wieder normal in Betrieb nehmen, aber halten Sie während der ersten 30 Minuten

Ausschau, um sicherzustellen, dass keine Anomalien auftreten. Wenn das Gerät irgendwelche Anomalien aufweist oder die Überhitzung ohne ersichtlichen Grund wieder auftritt, wenden Sie sich zur Inspektion/Reparatur an Ihren Lieferanten oder einen qualifizierten Elektriker.

Reinigung und Wartung Sicherheit

ACHTUNG

- Vor Reinigungs- oder Wartungsarbeiten am Klimagerät immer das Gerät ausschalten und den Stecker aus der Steckdose ziehen! Um die Klimaanlage in gutem Zustand zu halten, ist eine regelmäßige Reinigung erforderlich!

Reinigung des Gehäuses

Wischen Sie das Gehäuse mit einem weichen, feuchten Tuch ab. Spritzen Sie es niemals ab und vermeiden Sie, dass Wasser in das Gerät gelangt. Verwenden Sie niemals aggressive Reinigungsmittel, Benzin, Detergenzien, chemisch imprägnierte Tücher oder andere Reinigungslösungen. Sie könnten das Gehäuse beschädigen. Trocknen Sie das Gerät mit einem weichen Tuch ab.

Reinigung des Luftfilters

Der Luftfilter sollte alle zwei Wochen gereinigt werden, denn ein Klimagerät mit verschmutztem Luftfilter funktioniert nicht ordnungsgemäß. Der Luftfilter befindet sich an der Unterseite des Klimageräts und kann einfach herausgenommen werden. Um losen Staub und Schmutz zu entfernen, können Sie einen Staubsauger benutzen oder leicht auf Luftfilter klopfen. Waschen Sie den Luftfilter anschließend in lauwarmem Wasser (höchstens bei 40 °C), eventuell mit einem milden, neutralen Reinigungsmittel. Lassen Sie den Filter im Schatten vollständig trocknen, bevor Sie ihn wieder einsetzen. Achtung! Benutzen Sie das Klimagerät niemals ohne Luftfilter!

Reinigung am Ende der Saison

Wenn das Gerät länger gelagert wird, ergreifen Sie folgende Maßnahmen! - Entfernen Sie das kondensierte Wasser vollständig. Lassen Sie das Gerät 12 Stunden lang mit der Lüfterfunktion laufen, damit die Klimaanlage im

Inneren korktrocken ist.

• Schalten Sie die Klimaanlage aus und ziehen Sie den Netzstecker
• Reinigen und ersetzen Sie die Luftfilter.
• Drehen Sie den Ablaufschlauch des Geräts, um Schäden zu vermeiden.
• Nehmen Sie dann die Batterien aus der Fernbedienung.
• Wenn möglich, verpacken Sie die Klimaanlage in der Originalverpackung oder in einer Plastiktüte und stellen Sie sie zur Lagerung an einen trockenen Ort. Legen Sie keine schweren Gegenstände auf das Gerät.

Fehlerbehebung

Das Gerät startet nicht, wenn ich die EIN/AUS-Taste drücke

• Ist der Stecker in der Steckdose?
• Ist der RCCB eingeschaltet? Kein Stromausfall?
• Vielleicht ist der Wassertank voll (E4)? Leeren Sie ihn bitte.
• Die Raumtemperatur ist niedriger als die eingestellte Temperatur. Stellen Sie die eingestellte Temperatur ein.

Das Gerät scheint nicht ausreichend zu kühlen

• Messen Sie die Austrittslufttemperatur. Sie sollte ± 10°C kühler als die Raumtemperatur sein.
• Gibt es direktes Sonnenlicht? Schließen Sie die Vorhänge.
• Sind Fenster und/oder Türen geöffnet? Schließen Sie sie.
• Befinden sich zu viele Menschen im Raum? Diese können zu viel Wärme erzeugen.
• Ist der Raum zu groß?
• Gibt es etwas im Raum, das (viel) Wärme produziert? Schalten Sie sie aus oder entfernen Sie sie.
• Sind die Filter staubig, mit Schmutz bedeckt? Reinigen Sie sie.
• Ist der Luftein- oder -auslass (Schlauch) blockiert? Sorgen Sie für einen freien Luftstrom.

Das Gerät erzeugt Geräusche

• Ist die Oberfläche der Maschine fest, eben und horizontal?
• Das strömende Kältemittel in der Einheit erzeugt auch ein gewisses Geräusch. Das ist normal.

⚠ Versuchen Sie niemals, die Klimaanlage selbst zu reparieren!

ENTSORGUNG

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht mit dem gewöhnlichen Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle Stoffe, die verwertet werden können und müssen, um die Umwelt und die Gesundheit der Menschen nicht durch eine unkontrollierte Müllsammlung zu schädigen. Bringen Sie Altgeräte daher zu einer dafür vorgesehenen Deponie oder wenden Sie sich an das Geschäft, wo Sie das Gerät gekauft haben. Diese können dafür sorgen, dass möglichst viele Teile des Geräts wiederverwendet werden.

Batterien dürfen nicht mit dem Hausmüll entsorgt werden.
