BEDIENUNGSANLEITUNG WS920 Westfalia

Sehr geehrte Damen und Herren

Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Legen Sie die Anleitung dem Produkt bei wenn Sie es an Dritte weitergeben!

Bitte lesen Sie alle Sicherheitshinweise!

Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen, Missverständnisse und Schäden vorzubeugen.

1	Trennscheiben-Schutzhaube	Safety Hood for Cutting Discs
2	Zusatzhandgriff	Auxiliary Handle
3	Geschwindigkeitsregler	Speed Regulator
4	Entriegelungsknopf	Unlocking Button
5	EIN/AUS-Schalter	ON/OFF Switch
6	Bohrung für Zusatzhandgriff	Mounting Holes for Auxiliary Handle
7	Schleifscheiben-Schutzhaube	Safety Hood for Grinding Discs
8	Spindelfixierung	Shaft Lock
9	Drehrichtungsmarkierung	Direction of Rotation
10	Schutzhaubenfixierung	Safety Hood Locking Lever

Inhaltsverzeichnis

Sicherheitshinweise......Seite 2

Vor der ersten Benutzung...... Seite 30

Bestimmungsgemäßer Gebrauch ...... Seite 30

Inbetriebnahme...... Seite 30

Montage des Zusatzhandgriffes......Seite 30

Einsetzen/Auswechseln der Schleifscheibe ...... Seite 30

Benutzung der Schleifscheiben-Schutzhaube...... Seite 32

Benutzung der Trennscheiben-Schutzhaube ...... Seite 32

EIN/AUS-Schalter...... Seite 33

Geschwindigkeitsregler...... Seite 33

Hinweise zum Betrieb...... Seite 33

Schleifkohlen ...... Seite 34

Wartung und Reinigung...... Seite 34

Technische Daten...... Seite 35

Table of Contents

Safety Notes......Page 10

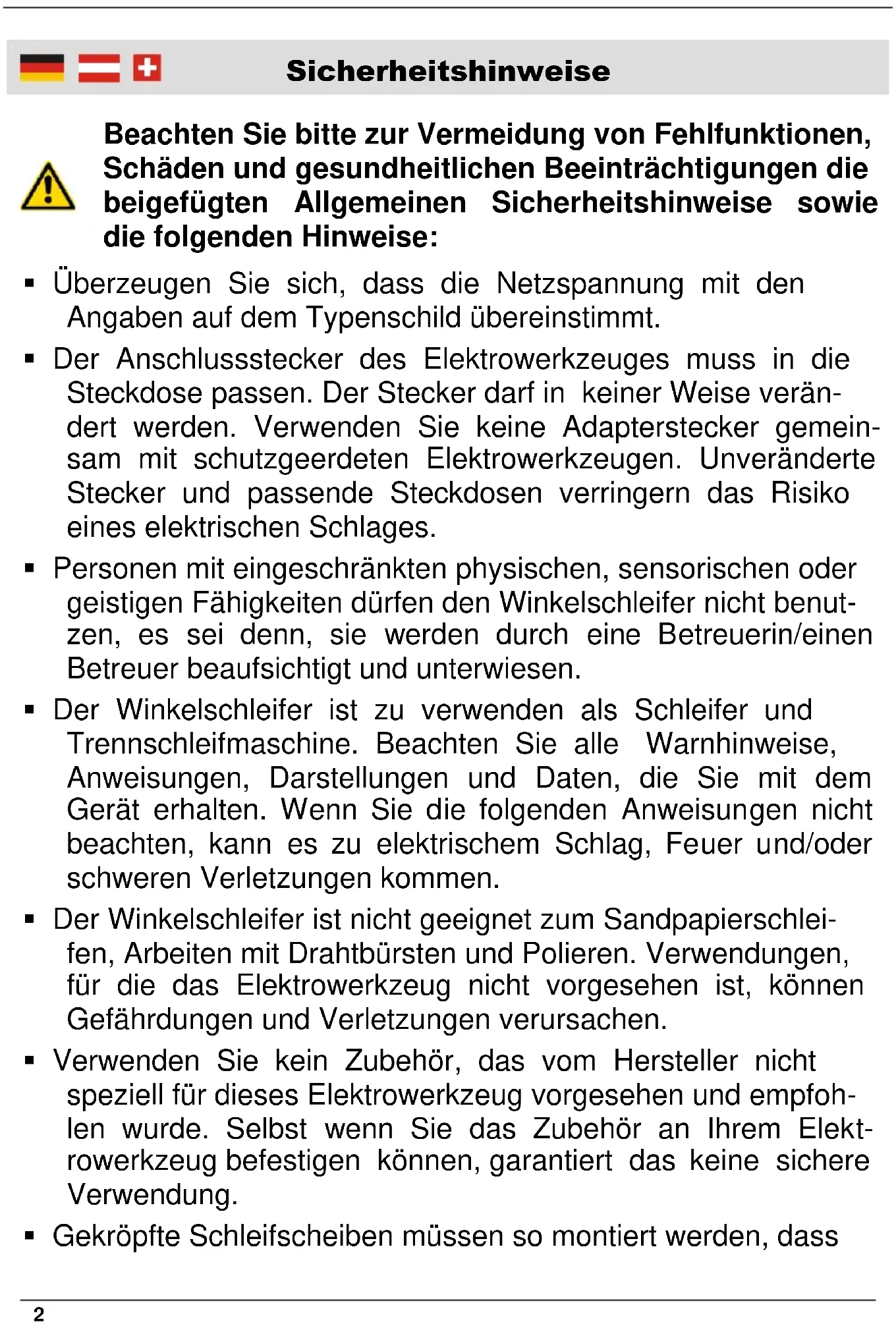

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen die beigefügten Allgemeinen Sicherheitshinweise sowie die folgenden Hinweise:

• Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen den Winkelschleifer nicht benutzen, es sei denn, sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
• Der Winkelschleifer ist zu verwenden als Schleifer und Trennschleifmaschine. Beachten Sie alle Warnhinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.
• Der Winkelschleifer ist nicht geeignet zum Sandpapierschleifen, Arbeiten mit Drahtbürsten und Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.
• Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Selbst wenn Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
  ■ Gekröpfte Schleifscheiben müssen so montiert werden, dass

Sicherheitshinweise

ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.

• Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
• Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerstört werden.
• Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
• Schleifscheiben, Flansche oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
• Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb des Arbeitsbereiches des rotierenden Einsatzwerkzeugs und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahllaufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

Sicherheitshinweise

- Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

■ Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest, wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
- Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
- Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
- Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
■ Legen Sie das Elektrowerkzeug niemals ab, bevor das

Sicherheitshinweise

Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

• Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und Verletzungen verursachen.
  ■ Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
  ■ Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
• Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag

- Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleif-scheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

- Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der

Sicherheitshinweise

Blockierstelle. Hierbei können Schleifscheiben auch brechen.

• Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.
• Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
  ■ Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.
• Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
• Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
• Verwenden Sie keine Sägeblätter oder Sägevorrichtungen. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

- Zusätzliche Sicherheitshinweise zum Schleifen und Trenn- schleifen

• Verwenden Sie immer die Schutzhaube, die für die verwendete Art von Schleifkörper vorgesehen ist. Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.
• Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
• Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden, z. B. Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
• Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.
• Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.
• Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen

Sicherheitshinweise

Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

• Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
  ■ Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
• Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verha- ken, aus dem Werkstück springen oder einen Rückschlag verursachen.
• Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten abgestützt werden, und sowohl in der Nähe des Trennschnitts als auch an der Kante.
• Seien Sie besonders vorsichtig bei "Taschenschnitten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.
  ■ Stellen Sie sicher, dass sich das Netzkabel nirgendwo

Sicherheitshinweise

verfangen kann. Knicken Sie das Netzkabel nicht und wickeln Sie es nicht um das Gerät. Klemmen Sie das Kabel nirgend-wo ein und spannen Sie es nicht um Ecken. Halten Sie es von heißen und scharfen Oberflächen fern.

• Beim Reinigen, bei Nichtgebrauch und bei Wartungsarbeiten bitte das Gerät Ausschalten und von der Stromversorgung trennen.
• Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder durch Herunterfallen beschädigt wurde. Zerlegen Sie das Gerät nicht und unternehmen Sie keine eigenen Reparaturversuche. Wenden Sie sich an die Kundenbetreuung.

Vor der ersten Benutzung

Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Halten Sie die Verpackungsmaterialien von Kindern fern. Es besteht Erstickungsgefahr!

Bestimmungsgemäßer Gebrauch

Der Winkelschleifer ist für Trenn-, Schleif-, Schrupp- und Polierarbeiten von Metallen und Gestein bei Verwendung entsprechender Schleifscheiben geeignet.

Inbetriebnahme

Beachten Sie die Netzspannung: Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild übereinstimmen.

Montage des Zusatzhandgriffes

Betreiben Sie den Winkelschleifer nur mit montiertem Zusatzgriff (2). Im Getriebekopf befinden sich zwei Bohrungen (6), zwei seitliche und eine zentrale, in die Sie den Zusatzgriff (2) einschrauben können.

Einsetzen/Auswechseln der Schleifscheibe

Achtung! Ziehen Sie unbedingt vor dem Auswechseln einer Schleif- scheibe den Netzstecker um ein ungewolltes Einschalten zu vermeiden.

1. Lösen Sie den Außenflansch mit Hilfe des beigefügten Stirnlochschlüssels. Halten Sie dabei die Spindelfixierung (8) gedrückt um ein Drehen der Schleifscheibe zu verhindern.

2. Setzen Sie die Schleifscheibe ein bzw. wechseln Sie die Schleifscheibe und stellen Sie sicher, dass Sie erst den Innenflansch, dann die Schleifscheibe und danach den Außenflansch aufsetzen.

Betrieb

3.

Spindelfixierung (8)

Schutzhaube (1/6)

Innenflansch

Schleifscheibe

Außenflansch

- Für Schleifscheiben bis ca. 3 mm Dicke, befestigen Sie den Außenflansch mit der flachen Seite zur Scheibe (Abb. A). Bei Scheiben dicker als 3 mm, befestigen Sie den Außenflansch mit der gestuften Seite zur Scheibe (Abb. B).

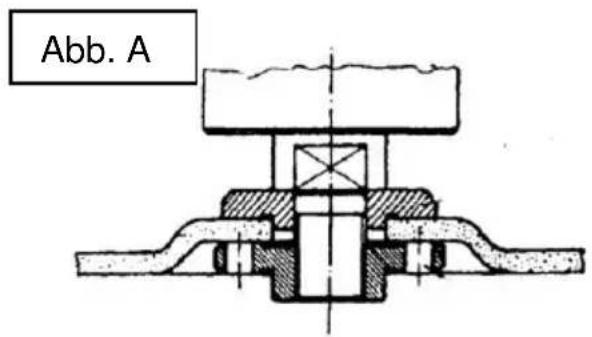

Abb. A

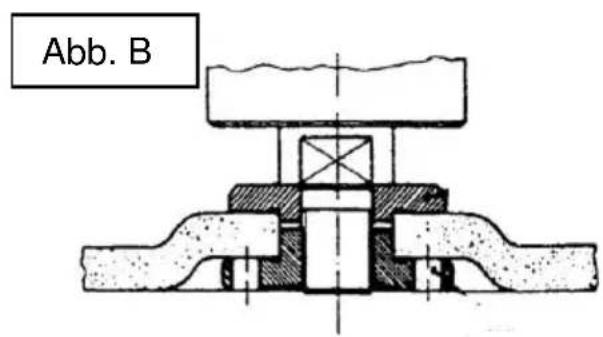

Abb. B

• Achten Sie darauf, dass sich die Schleifscheibe in der auf dem Gehäuse aufgedruckten Drehrichtungsmarkierung (9) dreht!
• Führen Sie nach dem Scheibenwechsel einen kurzen Probelauf durch. Tauschen Sie unrunde, vibrierende Schleifscheiben sofort aus! Achten Sie darauf, die Schleifscheibe nicht Stößen, Schlägen, Feuchtigkeit oder Fett auszusetzen.
• Bringen Sie niemals Sägeblätter oder Sägeketten an dem Winkelschleifer an! Solche Vorrichtungen können zu unberechenbaren Rückschlägen führen!

Benutzung der Schleifscheiben-Schutzhaube (7)

Die Schutzhaube (7) für den Einsatz mit Schleifscheiben sollte immer so ausgerichtet sein, dass die Schutzhaube Sie bestmöglich vor Funken und Partikeln schützt.

1. Lockern Sie die Schutzhaubenfixierung (10) und drehen Sie die Schutzhaube in die gewünschte Richtung.
2. Fixieren Sie die Schutzhaube in dieser Position.

Benutzung der Trennscheiben-Schutzhaube (1)

1. Entfernen Sie die Schleifscheiben-Schutzhaube (7).

2. Schrauben Sie die Trennscheiben-Schutzhaube (1) auf den Winkelschleifer.

3. Bei der Verwendung von Trennscheiben arbeiten Sie grundsätzlich nur mit der Trennscheiben-Schutzhaube (1).

4. Beachten Sie, dass sich beim Ausführen von Trennschnitten sowohl die Trennscheibe als auch der Werkstoff startk erhitzen können. Es besteht Verbrennungsgefahr! Benutzen Sie immer die richtige Trennscheibe für das entsprechende Werkstück.
5. Wenn Sie den Winkelschleifer zum Schneiden benutzen, vermeiden Sie es, ihn aus der Schnittebene herauszuneigen. Zum Schneiden von hartem Stein verwenden Sie am besten Diamant-Trennscheiben.
6. Für beste Schleifresultate setzen Sie beim groben Schleifen den Winkelschleifer mit einem Winkel zwischen 30° und 40° zur Werkstückoberfläche und bewegen Sie ihn gleichmässig hin- und her.
7. Schneiden Sie niemals asbesthaltiges Material mit diesem Winkelschleifer.
8. Unterlegen und sichern Sie das Werkstück. Beim Trennen des Werkstücks, drücken Sie die Trennscheiben nicht zu stark auf das Werkstück auf. Das Gewicht des Winkelschleifers reicht in der Regel aus, den Trennschnitt auszuführen. Vermeiden Sie

Betrieb

eine Überhitzung der Trennscheibe durch ausreichende Abkühl- phasen.

• Achten Sie darauf, dass beim Schneiden mit Trennscheiben sich diese nicht verkanten oder seitlich belastet werden. Stellen Sie sicher, dass die Trennscheibe gerade im Schnittspalt geführt wird.
• Versuchen Sie möglichst in einem Schnitt das Werkstück zu durchtrennen.

EIN/AUS-Schalter

1. Zum Einschalten drücken Sie den Entriegelungsknopf (4) und betätigen Sie dann den EIN/AUS-Schalter (5). Der Winkelschleifer läuft an.
2. Um den Winkelschleifer auszuschalten lassen Sie den EIN/AUS-Schalters los.

Geschwindigkeitsregler

Mit dem Geschwindigkeitsregler (3) können Sie die Drehzahl des Winkelschleifers regeln wie benötigt.

Hinweise zum Betrieb

• Wenn Sie den Winkelschleifer zum Schneiden benutzen, vermeiden Sie es ihn aus der Schnittebene herauszuneigen. Zum Schneiden von hartem Stein verwenden Sie am besten Diamant-Trennscheiben.
• Für beste Schleifresultate setzen Sie beim groben Schleifen den Winkelschleifer mit einem Winkel zwischen 30° und 40° zur Werkstückoberfläche und bewegen Sie ihn gleichmässig hin und her.
• Die zugelassene Rotationsgeschwindigkeit der Scheibe muß gleich oder größer als die Leerlaufgeschwindigkeit des Winkelschleifers sein. Die maximal zulässige Rotationsgeschwindigkeit der Scheibe ist auf dem Schleifscheibenettikett aufgedruckt.

Betrieb

• Benutzen Sie nur Schleif- oder Trennscheiben, die für eine Geschwindigkeit von mindestes 6600 Umdrehungen/Minute zugelassen sind.
• Schneiden Sie niemals asbesthaltiges Material mit diesem Winkelschleifer.

Schleifkohlen

Dem Gerät liegt ein Reservesatz Schleifkohlen bei. Lassen Sie schleifkohlen nur durch einen Fachmann wechseln. Bei Fragen steht Ihnen die Westfalia Kundenberatung zur Verfügung.

Wartung und Reinigung

• Ziehen Sie vor allen Wartungs- und Reinigungsarbeiten immer den Netzstecker.
• Halten Sie das Gerät stets sauber. Achten Sie darauf, dass die Lüftungsschlitze immer offen sind. Reinigen Sie das Gerät mit einem weichen leicht feuchten Tuch.
• Tauchen Sie die Maschine niemals in Flüssigkeiten und verhindern Sie, dass Flüssigkeiten in die Maschine eindringen können.
• Lagern Sie den Winkelschleifer ein einem trockenen Ort.

Technische Daten

Netzspannung	230 V~ 50 Hz
Aufnahmeleistung	920 W
Leerlaufdrehzahl	3000 - 11000 min ^-1
SchleifscheibendurchmesserScheibenbohrung	125 mm22,2 mm
Antriebswellengewinde	M 14
Abmessungen	ca. 400 x 140 x 95 mm
Gewicht ca.	ca. 2,3 kg
Kabellänge	2 m
Schutzklasse	II
Schalldruckpegel*	85 dB (A)K= 3 dB (A)
Schallleistungspegel*	96 dB (A)K= 3 dB (A)
Hand-Arm-Vibration*	5,45 m/s ^2 K= 1,5 m/s ^2

* Geräusch- und Schwingungsbelastungen können im Gebrauch je nach Benutzungsweise des Gerätes von den angegebenen Werten abweichen.

Before first Use

Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

erklären in alleiniger Verantwortung, dass das Produkt

den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und deren Änderungen festgelegt sind.

2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS)

2014/30/EU Elektromagnetische Verträglichkeit (EMV)

2014/30/EU Electromagnetic Compatibility (EMC)

EN 55014-1:2017+A1, EN 55014-2:1997+AC+A1+A2,

EN 61000-3-2:2014, EN 61000-3-3:2013

2006/42/EG Maschinen

Die technischen Unterlagen werden bei der QS der Westfalia Werkzeugcompany verwahrt. The technical documentations are on file at the QA department of the Westfalia Werkzeugcompany.

Hagen, den 18. März 2021

Hagen, 18 ^th of March, 2021

Jhomo Jillingbeil

Thomas Klingbeil, Qualitätsbeauftragter / QA Representative

Kundenbetreuung | Customer Services

Deutschland

Österreich

Westfalia Westfalia

Werkzeugstraße 1 Moosham 31

D-58093 Hagen A-4943 Geinberg OÖ

Telefon: [phone] Telefon: [phone]

Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23

Internet: www.westfalia.de Internet: www.westfalia-versand.at

Schweiz

Westfalia

Wydenhof 3a

CH-3422 Kirchberg (BE)

Telefon: [phone]

Telefax: (034) 4 13 80 01

Internet: www.westfalia-versand.ch

Entsorgung | Disposal

bitte helfen Sie mit, Abfall zu vermeiden.

Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und wiederverwertet werden können.

Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.

Dear Customer,
