Produkttyp	Programmierbare professionelle Computertastatur
Marke	Cherry
Modell	MultiBoard V2 G818043
Schnittstelle	USB 2.0
Tastentechnologie	CHERRY MX (G80) oder CHERRY FTSC (G81) je nach Version
Stromversorgung	+5 V/CC ±5 % SELV
Maximaler Stromverbrauch	500 mA
Betriebstemperatur	0 °C bis +50 °C
Lagertemperatur	-20 °C bis +60 °C
Übertragungsrate	max. 12 Mbit/s
Hauptfunktionen	Physische und virtuelle Programmierbarkeit, integrierter Speicher, UnifiedPOS-Konformität (OPOS/JavaPOS), Statistiken über WMI
Optionen je nach Version	3-Spur-Magnetkartenleser, EMV 2000 Chipkartenleser, Touchpad, zusätzliche Tasten, neu beschriftbare Tasten
LED-Anzeigen	3 LEDs: Num Lock, Caps Lock, Scroll Lock; zusätzliche LED für Kartenleser
Wartung und Reinigung	Leicht feuchtes Tuch mit mildem Reinigungsmittel (z.B. Spülmittel). Keine Lösungsmittel (Benzin, Alkohol) oder Scheuermittel verwenden. Eindringen von Flüssigkeit verhindern. Tastenkappen nicht entfernen.
Sicherheit	Eine ergonomische Haltung einnehmen, um RSI (Repetitive Strain Injuries) zu vermeiden. Pausen machen, Dehnübungen, Positionen variieren.
Konformität	UnifiedPOS (OPOS/JavaPOS), EMV 2000, PC/SC, ISO 7816, ISO 7811

Häufig gestellte Fragen - MultiBoard V2 G818043 Cherry

Wie reinige ich die Cherry MultiBoard V2 Tastatur?

Verwenden Sie ein leicht feuchtes Tuch mit einem milden Reinigungsmittel (z.B. Spülmittel). Keine Lösungsmittel wie Benzin oder Alkohol, keinen Scheuerschwamm verwenden. Mit einem weichen, fusselfreien Tuch trocknen. Vermeiden Sie das Eindringen von Flüssigkeit und entfernen Sie keine Tastenkappen.

Was bedeuten die LEDs auf der Tastatur?

Die linke LED zeigt den Status der Num Lock-Taste an, die mittlere den Status der Feststelltaste. Die rechte LED zeigt den Status der Rollen-Taste an. Bei Modellen mit Kartenleser zeigt eine grüne LED die Verfügbarkeit des Lesers (4 s leuchtend) oder einen erfolgreichen Lesevorgang (200 ms leuchtend) an.

Wie verwende ich den Magnetkartenleser?

Führen Sie die Magnetkarte von rechts ein, Magnetstreifen nach unten und zur Tastatur hin. Ziehen Sie sie nach links. Ein einzelner Piepton zeigt einen erfolgreichen Lesevorgang an, zwei Pieptöne bedeuten einen Fehler. Sie können das Signal und den Header/Terminator über die CHERRY Tools Software konfigurieren.

Wie programmiere ich die Tasten der Tastatur?

Installieren Sie die Software CHERRY Tools. Sie können physisch programmieren (Konfiguration im internen Speicher der Tastatur gespeichert) oder virtuell (Software-Makro auf dem Computer gespeichert). Verwenden Sie den integrierten Designer. Die Hilfe ist über F1 erreichbar.

Ist die Tastatur mit Point-of-Sale-Systemen kompatibel?

Ja, sie ist konform mit UnifiedPOS (OPOS/JavaPOS). Für die Verwendung unter Windows installieren Sie die Software 'CHERRY OPOS Support' oder 'CHERRY JPOS'. Unter Linux verwenden Sie die Installationsskripte von der CD-ROM für JavaPOS.

Wie verwende ich das integrierte Touchpad?

Das Touchpad ersetzt die Maus. Bewegen Sie Ihren Finger auf seiner Oberfläche, um den Zeiger zu bewegen. Für einen Doppelklick tippen Sie kurz zweimal. Sie können das Touchpad und den Doppelklick über CHERRY Tools aktivieren/deaktivieren.

Welche Arten von Chipkarten werden unterstützt?

Der Chipkartenleser ist kompatibel mit Karten gemäß ISO 7816 und EMV 2000. Er unterstützt die Protokolle T=0, T=1, S=8, S=9, S=10. Die maximale Übertragungsrate beträgt 420 kbit/s.

Wie erhalte ich die Treiber für den Chipkartenleser?

Installieren Sie die Treiber über den Hardware-Assistenten von Windows. Für die CT-API-Unterstützung (MKT 1.0) und Homebanking führen Sie die Installation CHERRY SmartDevice aus.

Welche ergonomischen Vorsichtsmaßnahmen sind zu beachten?

Um Repetitive Strain Injuries (RSI) zu vermeiden, gestalten Sie Ihren Arbeitsplatz ergonomisch: Arme und Handgelenke seitlich und ausgestreckt, machen Sie regelmäßige Pausen mit Dehnübungen und variieren Sie Ihre Haltung häufig.

Wie entsorge ich die Tastatur am Ende ihrer Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es an einer Sammelstelle für Elektroschrott ab oder geben Sie es gemäß den örtlichen Vorschriften an den Verkaufsort zurück.

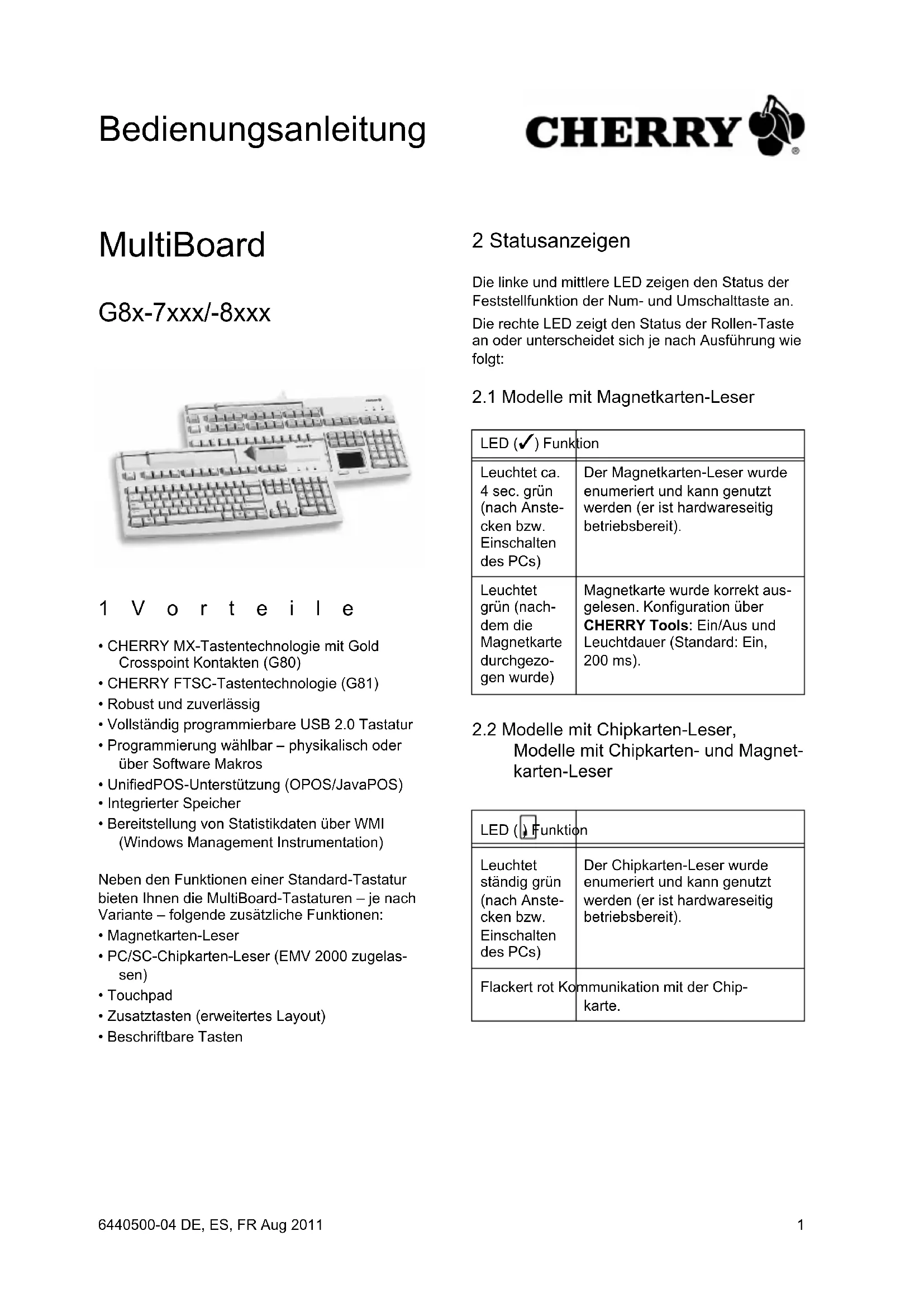

BEDIENUNGSANLEITUNG MultiBoard V2 G818043 Cherry

• CHERRY MX-Tastentechnologie mit Gold Crosspoint Kontakten (G80)
  • CHERRY FTSC-Tastentechnologie (G81)
• Robust und zuverlässig
  • Vollständig programmierbare USB 2.0 Tastatur
• Programmierung wählbar – physikalisch oder über Software Makros
  • UnifiedPOS-Unterstützung (OPOS/JavaPOS)
• Integrierter Speicher
• Bereitstellung von Statistikdaten über WMI (Windows Management Instrumentation)

Neben den Funktionen einer Standard-Tastatur bieten Ihnen die MultiBoard-Tastaturen – je nach Variante – folgende zusätzliche Funktionen:

• Magnetkarten-Leser
• PC/SC-Chipkarten-Leser (EMV 2000 zugelassen)
- Touchpad
• Zusatztasten (erweitertes Layout)
• Beschriftbare Tasten

2 Statusanzeigen

Die linke und mittlere LED zeigen den Status der Feststellfunktion der Num- und Umschalttaste an. Die rechte LED zeigt den Status der Rollen-Taste an oder unterscheidet sich je nach Ausführung wie folgt:

2.1 Modelle mit Magnetkarten-Leser

LED (√) Funktion
Leuchtet ca. 4 sec. grün (nach Anstecken bzw. Einschalten des PCs)	Der Magnetkarten-Leser wurde enumeriert und kann genutzt werden (er ist hardwareseitig betriebsbereit).
Leuchtet grün (nachdem die Magnetkarte durchgezo-gen wurde)	Magnetkarte wurde korrekt ausgelesen. Konfiguration über CHERRY Tools: Ein/Aus und Leuchtdauer (Standard: Ein, 200 ms).

2.2 Modelle mit Chipkarten-Leser, Modelle mit Chipkarten- und Magnet- karten-Leser

LED (Funktion)
Leuchtet ständig grün (nach Anste-cken bzw. Einschalten des PCs)	Der Chipkarten-Leser wurde enumeriert und kann genutzt werden (er ist hardwareseitig betriebsbereit).
Flackert rot Kommunikation mit der Chip-karte.

3 Anschluss der Tastatur

3.1 Modelle mit Chipkarten-Leser

Stecken Sie den USB-Stecker nur in einen USB Hub, der 500 mA Strom liefert, oder den USB Root Hub (USB-Anschluss Ihres Systems).

3.2 Übrige Modelle

Stecken Sie den USB-Stecker in einen beliebigen USB-Anschluss Ihres Systems.

4 3-Spur-Magnetkarten-Leser

Der Magnetkarten-Leser liest alle nach DIN ISO 7811/12, Gemini, AAMVA und JIS beschriebenen Karten. Er kann die Spuren einzeln, paarweise oder gesamt lesen. Die Decodierung der Lesedaten erfolgt wahlweise in der Tastatur (Standard) oder über die Software.

Gebrauch des Magnetkarten-Lesers

1 Magnetkarte mit Magnetstreifen nach unten und zur Tastatur zeigend rechts in den Magnetkarten-Leser stecken.

2 Magnetkarte nach links durch den Magnetkarten-Leser ziehen.

Ein Tonsignal bestätigt den gültigen/fehlerhaften Lesevorgang:

1 x Piep = Gültiger Lesevorgang. Die Daten werden übertragen.

2 x Piep = Fehlerhafter Lesevorgang. Die Daten werden nicht übertragen.

Konfiguration über CHERRY Tools: Signal bei gültigem/fehlerhaften Lesevorgang, Dauer.

Definition von Header und Terminator

Header und Terminator kennzeichnen Anfang und Ende der Übertragung der Magnetkartendaten. Der Header-/Terminatorcode wird vor/nach den eigentlichen Magnetkartendaten eingefügt.

5 Chipkarten-Leser

Der integrierte Chipkarten-Leser steht Ihnen zur Verfügung, nachdem Sie die Software-Treiber installiert haben. Er liest und beschreibt alle Chipkarten nach DIN ISO 7816.

Installieren Sie die Treiber des Chipkarten- Lesers für die PC/SC-Schnittstelle über den Hardware-Assistent.

Für zusätzliche CT-API-Unterstützung (MKT 1.0) und Homebanking:

Führen Sie das CHERRY SmartDevice Setup aus.

Gebrauch des Chipkarten-Lesers

Chipkarte mit dem Chip nach unten und zur Tastatur zeigend in den Chipkarten-Schacht stecken.

Nachdem ein deutlicher Druckpunkt überwunden ist, erfolgt die Kontaktierung.

6 Touchpad

Das Touchpad ersetzt die Maus. Durch Berührung mit Ihrem Finger können Sie den Mauszeiger bewegen und Objekte auswählen und ziehen.

Mauszeiger bewegen

Ziehen Sie Ihren Finger über das Touchpad.

Doppelklicken

Tippen Sie zweimal kurz nacheinander mit dem Finger auf das Touchpad.

Konfiguration über CHERRY Tools: Touchpad ein/aus, Doppelklick ein/aus

7 Programmierung von Tastatur/Tasten/Magnetkarten-Leser

Die Konfiguration erfolgt über die Software CHERRY Tools. Sie können die Tastatur wahlweise physikalisch oder virtuell programmieren.

Physikalische Programmierung

Die Konfiguration wird in den internen Speicher der Tastatur geschrieben. Sie bleibt auch nach Abziehen des Anschlusskabels erhalten.

Virtuelle Programmierung

Die Konfiguration wird als Software-Makro in einer Datei auf dem Rechner gespeichert.

Installieren Sie die Software CHERRY Tools. Über den darin enthaltenen Designer können Sie alle Funktionen der Tastatur konfigurieren.

Die Bedienung ist in der Direkthilfe der Software CHERRY Tools beschrieben. Sie bietet Ihnen Informationen dort, wo Sie diese benötigen und wird mit F1 aufgerufen.

8 Installation der Software

Aktuelle Software im Internet

Die Software wird ständig weiterentwickelt. Die aktuelle Version erhalten Sie im Internet unter: http://support.cherry.de

1 Legen Sie die CD in Ihr CD-ROM-Laufwerk. Die CD-ROM startet automatisch.
2 Wenn die CD-ROM nicht automatisch startet, doppelklicken Sie im Windows-Explorer auf das CD-ROM-Laufwerk und dann auf die Datei autostart.exe.
3 Folgen Sie den Installationsanweisungen auf dem Bildschirm.

8.1 CHERRY Tools

Unterstützt werden folgende Funktionen:

• Konfigurieren von Tastatur/Tasten/Magnetkarten-Leser
• Aktualisieren der länderspezifischen Einstellungen (Ländertabelle)
• Anzeige der Tasten-Konfiguration (KeyViewer)

8.2 CHERRY UPOS Unterstützung

Unter dem Dach der UPOS (Unified Point of Sale)-Spezifikation werden die Standards OPOS und JavaPOS formell zusammengefasst und weiterentwickelt (www.nrf-arts.org).

Wenn Sie Applikationen verwenden, die über OPOS oder JavaPOS auf die Tastatur oder den Magnetkarten-Leser zugreifen:

Windows Betriebssystem

Installieren Sie die Software CHERRY OPOS Unterstützung oder CHERRY JPOS Unterstützung.

Linux Betriebssystem

Verwenden Sie die Installationsscripte für JavaPOS Unterstützung auf der CD-ROM.

9 Reinigung der Tastatur

Vorsicht!

Beschädigung durch aggressive Reinigungsmittel oder Flüssigkeit in der Tastatur

1 Verwenden Sie zur Reinigung keine Lösungsmittel wie Benzin oder Alkohol und keine Scheuermittel oder Scheuerschwämme.
2 Verhindern Sie, dass Flüssigkeit in die Tastatur gelangt.
3 Entfernen Sie nicht die Tastkappen der Tastatur.

1 Reinigen Sie die Tastatur mit einem leicht feuchten Tuch und etwas mildem Reinigungsmittel (z. B. Geschirrspülmittel).

2 Trocknen Sie die Tastatur mit einem fusselfreien, weichen Tuch.

10 RSI-Syndrom

RSI-Syndrom

RSI steht für "Repetitive Strain Injury" = "Verletzung durch wiederholte Beanspruchung". RSI entsteht durch kleine, sich ständig wiederholende Bewegungen über einen längeren Zeitraum.

Typische Symptome sind Beschwerden in den Fingern oder im Nacken. Weitere Informationen finden Sie unter: www.cherry.de/deutsch/service/service_rsi.htm

1 Richten Sie Ihren Arbeitsplatz ergonomisch ein.
2 Verändern Sie die Neigung der Tastatur durch die hinteren Stellfüße.
3 Machen Sie mehrere kleine Pausen, ggf. mit Dehnübungen.
4 Ändern Sie oft Ihre Körperhaltung.

11 Entsorgung

Entsorgen Sie das Altgerät über eine Sammelstelle für elektronischen Abfall oder Ihren Händler.

12 Technische Daten

12.1 Übersicht

Artikel-Nr. M	Magnetkar-ten-Leser	Chipkarten-Leser	Touchpad
G80-8113 X	X
G80-8200, G81-7000, G81-8000	X
G81-7040, G81-8040	X	X
G81-7043, G81-8043		X

12.2 Tastatur

Bezeichnung Wert
Schnittstelle USB-Stecker
Übertragungsrate zum System	max. 12 Mbps
Spannungsversorgung +5 V/DC ±5 % SELV
Stromaufnahme max. 500 mA
Lagertemperatur -20 °C	bis +60 °C
Betriebstemperatur 0 °C	bis +50 °C

12.3 Magnetkarten-Leser

Bezeichnung Wert
Spuren 1 + 2 + 3
Lesegeschwindigkeit 6,3	bis 250 cm/s für Standard 75 bis 210 dpi
Standards	ISO 7811/-12, JIS 1, AAMVA, Gemini
Magnetkopf	>1 Mio. Lesezyklen

12.4 Chipkarten-Leser

Bezeichnung Wert
Kompatibilität	OmnikeyCardMan 3121
Übertragungsrate zur Karte	max. 420 Kbps
Standards	ISO 7816, EMV 2000Level1, CCID, PC/SC, CT-API
Protokolle	T=0, T=1, S=8 (IIC),S=9 (3-Draht;SLE 4418/28),S=10 (2-Draht;SLE 4432/42)
Kontaktierung	Absenkkontakte
Steckzyklen	ca. 200.000

13 Kontakt

ZF Friedrichshafen AG

Electronic Systems

Cherrystraße

91275 Auerbach

www.cherry.de

E-Mail: [e-mail]

Telefon:

Vertrieb: [phone]*

(0180 5 CHERRY*)

Technischer Support: [phone]*

(*14 Cent/Min. aus dem deutschen Festnetz, abweichende Preise für Anrufe aus Mobilfunknetzen möglich.)

Bitte halten Sie bei Anfragen an den Technischen Support folgende Informationen bereit:

• Artikel- und Serien-Nr. des Produkts
• Bezeichnung und Hersteller Ihres Computersystems
• Betriebssystem und ggf. installierte Version eines Service Packs

14 Allgemeiner Anwenderhinweis

CHERRY, eine Marke der ZF Friedrichshafen AG, optimiert seine Produkte ständig im Zuge der Entwicklung von neuen Technologien. Technische Änderungen behalten wir uns deshalb vor. Die Ermittlung der Zuverlässigkeit sowie die Definition von technischen Angaben erfolgen gemäß interner Prüfung, um international anerkannte Vorschriften bzw. Normen zu erfüllen. Davon abweichende Anforderungen können durch gegenseitige Zusammenarbeit erfüllt werden. Unsachgemäße Behandlung, Lagerung und äußere Einflüsse können zu Störungen und Schäden im Einsatz führen.

Wir übernehmen keinerlei Gewährleistung für Mängel, die auf einer anwenderseitigen Veränderung des Produkts beruhen, und haften nicht im Falle unbefugter Veränderungen. Alle Reparaturen müssen durch uns oder eine offiziell berechtigte Person oder Organisation durchgeführt werden.

Etwaige Schadensersatzansprüche gegen die ZF Friedrichshafen AG oder ihre eingesetzten Vertreter – gleich aus welchem Rechtsgrund (einschließlich stressbedingte körperliche

Schäden) – sind ausgeschlossen, soweit uns nicht Vorsatz, grobe Fahrlässigkeit oder die Nichtbeachtung zwingender

Produkthaftungsbestimmungen treffen oder bei Verletzungen von Leben, Körper oder Gesundheit. Die vorliegende Anleitung ist nur gültig für das mitgelieferte Produkt.

Weitere Informationen darüber sind bei den jeweiligen Distributoren oder direkt über uns erhältlich.

Zertifizierung/ Homologaciones/ Certification

1 Hinweis zum GS-Zeichen

Aufgrund der Position der Nulltaste des Nummernfelds ist die Tastatur für Saldiertätigkeiten, die überwiegend blind erfolgen, in Deutschland nicht anzuwenden. Eine Tastatur mit nicht-deutscher Tastenknopfbelegung ist in Deutschland aufgrund der Zeichenbelegung (DIN 2137 Teil 2) nicht für den Dauereinsatz an Bildschirmarbeitsplätzen zu verwenden.
