Produkttyp	Impulszähler / Positionsanzeiger
Marke	Kübler
Modell	CODIX 521
Anzeige	Rote LED, 6 Dekaden, Höhe 14 mm
Anzeigebereich	-199 999 bis 999 999
Stromversorgung	10...30 V DC, max. 55 mA, Verpolungsschutz

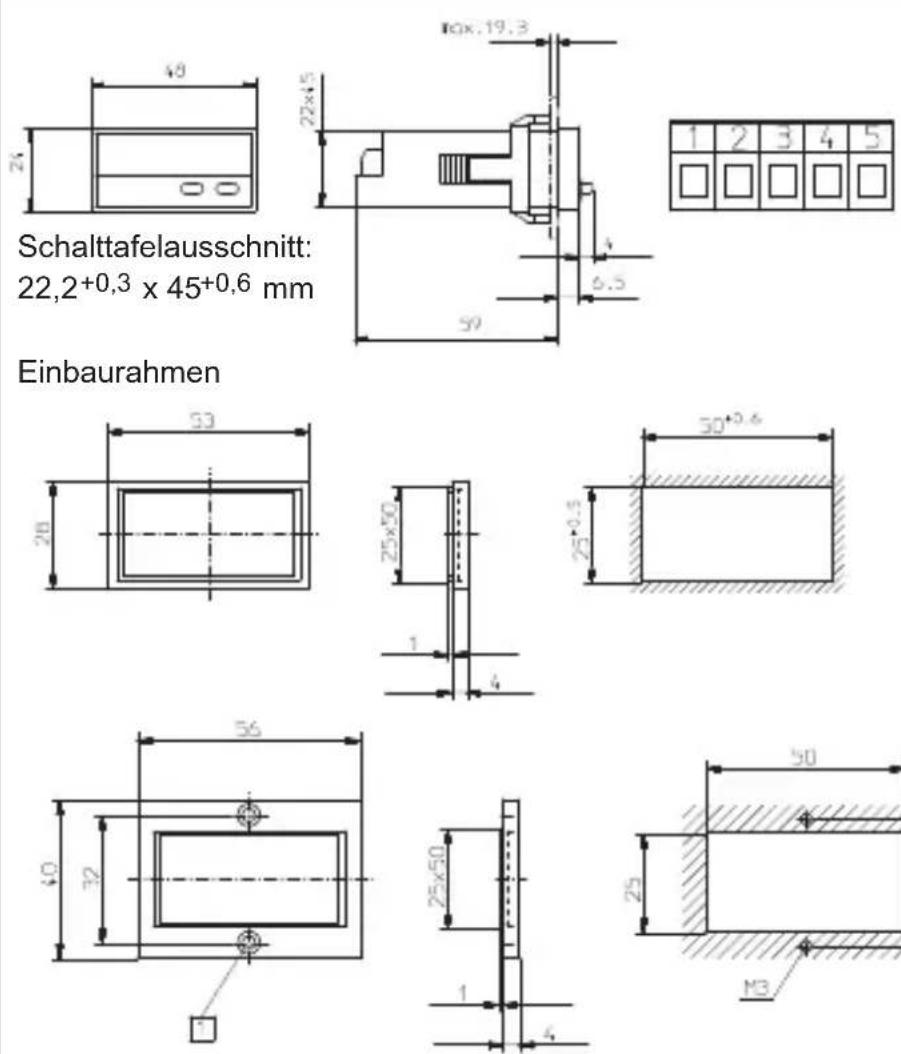

Gehäuse	48 x 24 mm (Schalttafeleinbau DIN 43700)
Gewicht	Ca. 50 g
Zählmodi	Cnt.Dir, Up.Dn, Up.Up, Quad1, Quad2, Quad4
Eingänge	INP A, INP B, SET/RESET (dynamisch)
Optokoppler-Ausgang (Option)	NPN offener Kollektor/Emitter, 30 V DC / 10 mA max
Programmierung	Über zwei Fronttasten, menüegführt
Multiplikations-/Divisionsfaktoren	00.0001 bis 99.9999 (festes Dezimalkomma 4 Nachkommastellen)
Dezimalpunkt	Einstellbar: 0, 0.0, 0.00, 0.000
Eingangsfilter	30 Hz zuschaltbar
Eingangspolarität	NPN oder PNP programmierbar
Max. Zählfrequenz (Cnt.Dir, 24 V)	60 kHz
Betriebstemperatur	-20...+65 °C (10-26 V), -20...+55 °C (26-30 V)
Schutzart	IP65 (Frontseite)
Reinigung	Nur weiches, feuchtes Tuch
Sicherheit	Bestimmungsgemäße Verwendung, nicht in explosionsgefährdeten Bereichen
Lieferumfang	Anzeigegerät, Befestigungsbrücke, Rahmen (x2), Dichtung, mehrsprachige Anleitung

Häufig gestellte Fragen - CODIX 521 Kübler

Wie programmiere ich den CODIX 521?

Zur Programmierung drücken Sie gleichzeitig die beiden Tasten auf der Vorderseite für 5 Sekunden (oder schalten Sie das Gerät ein, während Sie sie gedrückt halten). Im Display erscheint ProG. Lassen Sie los und folgen Sie den Anweisungen. Verwenden Sie die linke Taste zur Auswahl der Dekade und die rechte Taste zur Änderung des Werts. Beenden Sie mit EndPro durch Auswahl von Yes.

Wie stelle ich den Zählmodus ein?

Im Programmiermodus gelangen Sie nach Auswahl des Grundbetriebsmodus (z.B. Cnci für Impulszähler) zum Parameter Zählermodus. Sie können wählen zwischen: Cnc.Dir, up.dn, up.up, quAd, quAd2 und quAd4. Jeder Modus definiert, wie die Eingänge INP A und INP B interpretiert werden.

Welche Versorgungsspannung wird benötigt?

Das Gerät arbeitet mit einer Gleichspannung von 10 bis 30 V DC. Der maximale Stromverbrauch beträgt 55 mA. Es ist gegen Verpolung geschützt.

Wie verwende ich die SET/RESET-Funktion?

Die SET/RESET-Funktion ermöglicht das Vorbelegen des Zählers auf einen voreingestellten Wert. Sie kann manuell über die rote SET/RESET-Taste auf der Vorderseite oder elektrisch über den SET/RESET-Eingang (dynamische Flanke) aktiviert werden. Der Vorbelegungsmodus ist in der Programmierung konfigurierbar (Parameter rESno2).

Was tun, wenn die Anzeige nicht leuchtet?

Überprüfen Sie zuerst die Stromversorgung (richtige Spannung zwischen 10 und 30 V DC). Stellen Sie sicher, dass die Polarität nicht vertauscht ist. Wenn das Gerät immer noch nicht angeht, überprüfen Sie die Verbindungen und den Zustand der Sicherung (falls vorhanden). Wenn keine weiteren Anzeichen, wenden Sie sich an den Kundendienst.

Wie hoch ist die maximale Zählfrequenz?

Die maximale Frequenz hängt vom Zählmodus und der Versorgungsspannung ab. Zum Beispiel erreicht sie im Modus Cnc.Dir bei 24 V 60 kHz. Bei 12 V sind es 20 kHz. Konsultieren Sie die Frequenztabelle in der Anleitung für jeden Modus.

Wie reinige ich das Gerät?

Reinigen Sie die Vorderseite nur mit einem weichen, feuchten Tuch. Verwenden Sie keine Scheuermittel, Lösungsmittel oder flüssigen Reiniger. Vermeiden Sie, dass Wasser in das Gerät eindringt.

Ist das Gerät für explosionsgefährdete Bereiche geeignet?

Nein, der Digitalanzeiger ist nicht für explosionsgefährdete Bereiche geeignet. Er ist nicht ATEX-zertifiziert und darf gemäß den Sicherheitsnormen (EN 61010) nicht in solchen Umgebungen verwendet werden.

Wie ändere ich den Multiplikationsfaktor?

Im Programmiermodus gelangen Sie nach Einstellung des Zählmodus zum Parameter Multiplikationsfaktor (SCFAC). Verwenden Sie die linke Taste zur Auswahl der Dekade (00.0001 bis 99.9999) und die rechte Taste zur Änderung des Werts. Das Dezimalkomma ist fest auf 4 Nachkommastellen. Ein Wert von 0 wird nicht akzeptiert.

Wie setze ich die Werkseinstellungen zurück?

Um zu den Werkseinstellungen zurückzukehren, führen Sie eine vollständige Programmierung durch und stellen Sie jeden Parameter auf seinen Standardwert. Die Anleitung gibt die Anfangswerte an (z.B. npn für Polarität, f_max für Filter, Cnci für Modus usw.). Es gibt keine einmalige Rücksetzfunktion; Sie müssen manuell neu konfigurieren.

BEDIENUNGSANLEITUNG CODIX 521 Kübler

1.1 Sicherheits- und Warnhinweise

Benutzen Sie diese Anzeige nur

– bestimmungsgemäß
– in technisch einwandfreiem Zustand
– unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen.

1.2 Allgemeine Sicherheits- und Warnhinweise

1. Vor Durchführung von Installations- oder Wartungsarbeiten stellen Sie bitte sicher, dass die Digitalanzeige von der Versorgungsspannung getrennt ist.
2. Setzen Sie die Digitalanzeige nur bestimmungsgemäß ein: In technisch einwandfreiem Zustand. Unter Beachtung der Bedienungsanleitung und den allgemeinen Sicherheitsbestimmungen.
3. Beachten Sie länder- und anwendungsspezifische Bestimmungen
4. Die Digitalanzeige ist nicht geeingent für den explosionsgeschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind.
5. Die Digitalanzeige darf nur im ordnungsgemäß eingebautem Zustand entsprechend dem Kapitel "Technische Daten" betrieben werden.

1.3 Bestimmungsgemäßer Gebrauch

Die Digitalanzeige darf nur als Einbaugerät eingesetzt werden. Der Einsatzbereich dieser Anzeige liegt in industriellen Prozessen und Steuerungen. In den Bereichen von Fertigungsstraßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u.ä. Überspannungen an den Schraubklemmen der Digitalanzeige müssen auf den Wert der Überspannungskategorie II begrenzt sein.

Wird die Digitalanzeige zur Überwachung von Maschinen oder Ablaufprozessen eingesetzt, bei denen infolge eines Ausfalls oder einer Fehlbedienung der Digitalanzeige eine Beschädigung der Maschine oder ein Unfall des Bedienungs-personals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.

1.4 Beschreibung

CODIX 521

Bitte beachten: Lesen Sie zuerst Abschnitt 2 bei CODIX 524 und fahren Sie dann auf Seite 2 fort.

CODIX 522

Bitte beachten: Lesen Sie zuerst Abschnitt 2 bei CODIX 524 und fahren Sie dann auf Seite 4 fort.

CODIX 523

Bitte beachten: Lesen Sie zuerst Abschnitt 2 bei CODIX 524 und fahren Sie dann auf Seite 6 fort.

CODIX 524

Die Ausführung CODIX 524 ist ein Universalgerät und verhält sich je nach ein ge stell ter Grund be triebs art wie

• der Impulszähler CODIX 521 (ab Seite 2) oder
• der Frequenzzähler CODIX 522 (ab Seite 4) oder
  • der Zeitzähler CODIX 523 (ab Seite 6)

2. Einstellung der Be triebs pa ra me ter

a. Beide Tasten auf der Vor der sei te gedrückt hal ten und Span nungs ver sorgung ein schal oder bei eingeschalteter Spannungsver-sorgung beide Tastengleichzeitig 5 s drücken
b. Auf dem Display erscheint

ProG

c. Sobald die Tasten los ge las sen werden, er scheint auf dem Display

c1. durch gedrückt halten der linken Taste und betätigen der rechten Taste wird der Programmiervorgang abgebrochen.

c2. durch Drücken der rechten Taste wird auf

yES

umgeschaltet.

d. Umschalten in den ersten Parameter durch gedrückt halten der linken Taste und betätigen der rechten Taste

e. Sobald die Taste losgelassen wird, erscheint in sekündlichen Wechsel der Menütitel und die aktuelle Menüpunkteinstellung. Nach Betätigen einer Taste wird nur noch die Menüpunkteinstellung angezeigt.

f. Durch Drücken der rechten Taste wird die Me - nü punkt ein stel lung jeweils um einen Wert weiter ge schal tet. Wenn Zahlenwerte ein ge ge ben werden sollen (z.B. bei der Fak tor ein stel lung), wird mit der linken Taste zunächst die De ka de angewählt und dann mit der rech ten der Wert ein ge stellt.

g. Umschalten auf den nach sten Menüpunkt durch ge drückt halten der linken Taste und betätigen der rechten Taste.

h. Der jeweils letzte Menütitel "EndPro" ermöglicht durch An wahl von "Yes" das Ver - las sen des Programmiermenüs und die Über - nah me (Spei che rung) der neuen Werte. Wird "No" an ge wählt, be ginnt die Programmierroutine von vorne, wobei die zuletzt ein ge stell ten Werte zunächst er hal ten blei ben. Diese können nun nochmals verändert oder kon trol liert werden.

3. Programmieroutine

Der erste Menüpunkt ist die Auswahl der Grund - be triebs art. Diese legt die Funktionen des Ge rä- tes fest.

PNode

Betriebsart Impulszähler. Weiter unter 4. bei CODIX 521 auf Seite 2

Betriebsart Fre quenz zäh ler. Weiter unter 4. bei CODIX 522 auf Seite 4

Betriebsart Zeitzähler. Weiter unter 4. bei CODIX 523 auf Seite 6

Impulszähler/Po si ti ons an zei ge CODIX 521

(CODIX 524: Betriebsart Impulszähler)

1. Beschreibung

• 6-stelliger Anzeigezähler SET/RESET-Funktion
• rote LED-Anzeige, 8 mm hoch
  • Anzeigebereich von -199 999 bis 999 999
  • Vor nul len un ter drückung

- Programmierung über zwei frontseitige Tasten - Bedienerführung auf dem Display während der Programmierung

• Zählerbetriebsarten:
Zähleingang INP A + Zählrichtung INP B (Cnt.Dir)
Differenzzählung INP A – INP B (up.dn)
Summenzählung INP A + INP B (up.up)
Vor/Rückzählung INP A 90° INP B x 1 (quAd)
Vor/Rückzählung INP A 90° INP B x 2 (quAd2)
Vor/Rückzählung INP A 90° INP B x 4 (quAd4)

• optionaler Optokopplerausgang

2. Eingänge

INP A

Dynamischer Zähleingang.

INP B

Dynamischer Zähleingang.

SET/RESET

Dynamischer SET/RESET-Eingang. Dieser ist mit der roten SET/RESET-Taste parallel geschaltet und setzt den Zähler auf den eingestellten Setzwert.

3. Optokopplerausgang (optional)

Dieser wird bei Anzeigewert < 0 aktiv. Somit ist das Gerät bei subtrahierender Zählweise als einfacher Vorwahlzähler einsetzbar.

4. Programmierroutine

Nachfolgend sind die einstellbaren Parameter des Gerätes aufgeführt, die in der unten angegebenen Reihenfolge eingestellt werden können. Nach einem Durchlauf der Routine ist das Gerät voll stän dig programmiert.

Die zuerst angegebenen Werte entsprechen der Werkseinstellung

4.1 Polarität der Eingänge

npn: nach 0 V schaltend

pnp: nach +U _B schaltend

4.2 Zuschaltung des 30 Hz Filters

(INP A, INP B)

Der Filter bedämpft den Ein- gang*

30 Hz-Filter aus ( f_max )

30 Hz-Filter ein

4.3 Zählerbetriebsart

Zähleingang und Zählrichtungs- eingang

INP A: Zähleingang

INP B: Zählrichtungseingang

Differenzzählung

INP A: Zähleingang addierend

INP B: Zähleingang subtrahierend

Summenzählung

INP A: Zähleingang addierend

INP B: Zähleingang addierend

Phasendiskriminator

INP A: Zähleingang 0°

INP B: Zähleingang 90°

Phasendiskriminator mit Impulsverdopplung

INP A: Zähleingang 0°

INP B: Zähleingang 90°

Jede Flanke von INP A wird gezählt

Phasendiskriminator mit

Impulsvervierfachung

INP A: Zähleingang 0°

INP B: Zähleingang 90°

Jede Flanke von INP A und INP B wird gezählt.

4.4 Multiplikationsfaktor

Faktor von 00.0001 bis 99.9999 einstellbar. Dezimalpunkt fest auf 4 Nachkommastellen eingestellt. Eine Einstellung von „0“ wird nicht akzeptiert!

4.5 Divisionsfaktor

Faktor von 00.0001 bis 99.9999 einstellbar. Dezimalpunkt fest auf 4 Nachkom-

mastellen eingestellt. Eine Einstellung von „0“ wird nicht akzeptiert!

4.6 Dezimalpunkteinstellung

Der Dezimalpunkt legt Darstellung des Zählerstandes fest. Er hat keinen Einfluß auf die Zählung.

0 keine Dezimalstelle

0.0 eine Dezimalstelle

0.00 zwei Dezimalstellen

0.000 drei Dezimalstellen

4.7 SET/RESET-Mode

manuelle Rückstellung über die rote SET/RESET-Taste und elektrische Rückstel-lung über SET/RESET-Eingang

keine Rückstellung möglich (rote SET/RESET-Taste und SET/RESET-Eingang gesperrt)

nur elektrische Rückstellung über SET/RESET-Eingang

nur manuelle Rückstellung über rote SET/RESET-Taste

4.7 SET-Wert

Gerät wird durch rote

SET/RESET-Taste oder

SET/RESET-Eingang auf den

SET-Wert eingestellt.

999 999 (Anzahl der Nach kom - ma stel len wird durch Dezimalpunkteinstellung bestimmt)

Der unter 4.6 programmierte Dezimalpunkt wird angezeigt.

4.9 Ende der Programmierung

Programmierroutine wird noch einmal durchlaufen. Bisher eingestellte Werte können überprüft und geändert werden.

Programmierroutine wird been- det und alle ein ge stell ten Werte werden als neue Parameter über nom men.

Das Gerät ist an schließend betriebsbereit.

Tacho/Frequenzzähler CODIX 522

(CODIX 524: Betriebsart Frequenzzähler)

1. Beschreibung

• 6-stelliger Frequenzzähler
• rote LED-Anzeige, 8 mm hoch
• Anzeigebereich von 0 bis 999 999
• Vor nul len un ter drückung.
- Programmierung über zwei frontseitige Tasten
- Bedienerführung auf dem Display während der Programmierung
- Umrechnung und Anzeige des Wertes in 1/s oder 1/min
• optionaler Optokopplerausgang

2. Eingänge

INP A

Dynamischer Zähleingang.

3. Optokopplerausgang (optional)

Dieser wird bei f = 0 aktiv. Er kann somit z.B. eine Still stands an zei ge aktivieren.

4. Programmierroutine

Nachfolgend sind die einstellbaren Parameter des Gerätes aufgeführt, die in der unten angegebenen Reihenfolge eingestellt werden können. Nach einem Durchlauf der Routine ist somit das Gerät vollständig programmiert.

Die zuerst angegebenen Werte entsprechen der Werkseinstellung

4.1 Polarität der Eingänge

npn: nach 0 V schal tend

pnp: nach +U _B schaltend

4.2 Zuschaltung des 30 Hz Filters

Der Filter bedämpft den Eingang*

30 Hz-Filter aus ( f_max )

30 Hz-Filter ein

4.3 Multitplikationsfaktor

Faktor von 00.0001 bis 99.9999 einstellbar. De zi mal punkt fest auf 4 Nachkommastellen ein ge - stellt. Eine Einstellung von „0“ wird nicht akzeptiert!

4.4 Divisionsfaktor

Faktor von 00.0001 bis 99.9999 einstellbar. De zi mal punkt fest auf 4 Nachkommastellen ein ge - stellt. Eine Einstellung von „0“ wird nicht akzeptiert!

4.5 Dezimalpunkteinstellung

Der Dezimalpunkt definiert die Auflösung im gewählten Messbereich 1/min oder 1/sec

0 keine De zi mal stel le

0.0 eine De zi mal stel le

0.00 zwei De zi mal stel len

0.000 drei De zi mal stel len

4.6 Displaymode

Umrechnung und Anzeige des Wertes in 1/s

Umrechnung und Anzeige des Wertes in 1/min

4.7 Maximale Wartezeit

Dieser Wert gibt an, wie lange bei gestarteter Mes sung gewartet werden soll, bis 0 angezeigt wird.

Maximale Wartezeit 00,1 s (minimaler Wert)

Maximale Wartezeit 99,9 s

4.8 Ende der Programmierung

Programmierroutine wird noch einmal durchlaufen. Bisher eingestellte Werte können überprüft und geändert werden.

Programmierroutine wird been- det und alle ein ge stell ten Werte werden als neue Parameter über nom men. Das Gerät ist an schlie ßend betriebsbereit.

Zeitzähler CODIX 523

(CODIX 524: Betriebsart Zeitzähler)

1. Beschreibung

- 6-stelliger Zeitzähler mit SET/RESET-Funktion

- rote LED-Anzeige, 8 mm hoch

• Anzeigebereich von 0 bis 999 999

- Laufanzeige: bei aktiver Zählung blinkt der Dezi mal punkt der niederwertigsten Dekade.

- Programmierung über zwei frontseitige Tasten

- Bedienerführung auf dem Display während der Programmierung

- Betriebsarten bei Zeitmessung

– Zeitmessung wenn INP B nicht aktiv (GAtE.Lo)

– Zeitmessung wenn INP B aktiv (GatE.hi)

- Start/Stop der Zeitmessung mit Flanke INP B (Inb.Inb)

- Start der Zeitmessung mit Flanke INP A, Stop der Zeitmessung mit Flanke INP B (InA.Inb)

- Zeitmessbereich h; min; s; h.min.s

- Optionaler Optokopplerausgang

2. Eingänge

INP A

Starteingang (je nach eingestellter Eingangsart) INP B

Start/Stop oder Toreingang (je nach eingestellter Ein gangs art)

SET/RESET-Eingang

Dynamischer SET/RESET-Eingang. Dieser ist mit der SET/RESET-Taste parallel geschaltet und setzt den Zähler auf den eingestellten Setzwert.

3. Optokopplerausgang (optional)

Bei aktiver Zeitmessung wird der Ausgang mit einer Fre quenz von 1 Hz abwechselnd aktiv und inaktiv.

4. Programmierroutine

Nachfolgend sind die einstellbaren Parameter des Gerätes aufgeführt, die in der unten angegebenen Reihenfolge eingestellt werden können. Nach einem Durchlauf der Routine ist somit das Gerät vollständig programmiert.

Die zuerst angegebenen Werte entsprechen der Werkseinstellung

4.1 Polarität der Eingänge

npn: nach 0 V schal tend

pnp: nach +U _B schaltend

4.2 Zuschaltung des 30 Hz Filters (INP A, INP B)

Der Filter bedämpft den Eingang*

30 Hz-Filter aus Start/Stop-Eingänge unbedämpft

30 Hz-Filter ein Bedämpfung der Start/Stop Eingänge zur Ver wen dung mit me cha ni schen Kontakten.

4.3 Eingangsart

Start		dP	Der Dezimalpunkt legt die Auflösung der pro gram mier ten Zeiteinheit fest.
GATElo	Start/Stop über Inp B. Zeitmessung wenn Inp B (Tor) nicht aktiv oder offen		0 10.0 1/10 (0,1)0.00 1/100 (0,01)0.000 1/1000 (0,001)
GATEhi	Start/Stop über Inp B. Zeitmessung wenn Inp B (Tor) aktiv (High-Pegel bei pnp; Low-Pegel bei npn)	0.000	4.6 SET/RESET-Mode
Inb Inb	Zeitmessung wird mit INP B ge star tet und gestoppt (LOW-HIGH Flanke bei pnp; HIGH-LOW Flan ke bei npn). Jede aktive Flanke ändert Zählstatus.	rESnɔd
		nRnEL	manuelle Rückstellung über rote SET/RESET-Taste und elek tri sche Rückstellung über SET/RESET-Eingang
InR Inb	Zeitmessung wird mit INP A ge star tet, mit INP B gestoppt. (LOW-HIGH Flanke bei pnp; HIGH-LOW Flanke bei npn)	no rES	keine Rückstellung mög lich (rote SET/RESET-Taste und SET/RESET-Eingang gesperrt)
		EL rES	nur elektrische Rückstellung über SET/RESET-Eingang
4.4 Betriebsart			nur manuelle Rückstell ung über die rote SET/RESET-Taste
tPnodE		nRnRE
SEC	Zeiteinheit Sekunden (De zi mal punkt ein stel lung bestimmt Auf lö sung*)	4.8 SET-Wert
		SEtPt
Prrn	Zeiteinheit: Minuten (De zi mal - punkt ein stel lung bestimmt Auf - lö sung*)	000000	Gerät wird durch rote SET/RESET-Taste oder SET/RESET-Eingang auf den SET-Wert eingestellt. SET-Wert 0 ...999 999 bzw. 99.59.59 (Anzahl der Nach - kom ma stel len wird durch Dezi-malpunkteinstellung bestimmt)
hour	Zeiteinheit: Stunden (De zi mal - punkt ein stel lung bestimmt Auf - lö sung*)
hnn,nS	Zeiteinheit: Stunden:Minuten:Sekunden (De zi mal punkt ein stel lung wird übersprungen)	4.8 Ende der Programmierung
		EndPro
		no	Programmierroutine wird noch einmal durchlaufen. Bisher eingestellte Werte können überprüft und geändert werden.
*0, 0.1, 0.01, 0.001 bedeutet: Zeitmessung in 0, 0.1, 0.01, 0.001 Zeiteinheiten		yes	Programmierroutine wird been-det und alle ein ge stell ten Werte werden als neue Parameter über nom men. Das Gerät ist an schlie ßend betriebsbereit.
* bei Prellimpulsen, z.B. bei Kontakten

* bei Prellimpulsen, z.B. bei Kontakten

5. Technische Daten

Spannungsversorgung

DC-Versorgung: 10 ... 30 V DC/max. 55 mA mit Verpolschutz

Anzeige: 6-stellige rote 7-Segment LED-Anzeige, 8 mm hoch

Datensicherung: EEPROM

Polarität der Eingänge:

Programmierbar, npn oder pnp für alle Eingänge

Eingangswiderstand:

ca. 5 kOhm

Zählfrequenz CODIX 521:

Versorgung DC:	24 V	12 V	10 ...30 V
Eingangspegel: Standard			5V
typ. Low Pegel:	2,5 V	2,0 V	1,0 V
typ. High Pegel:	22,0 V	10 V	4,0 V
Fmax*:	kHz	kHz	kHz
CntDir	60	20	8
UpDown	25	15	8
Up.Up	25	15	8
Quad1	25	15	8
Quad2	25	15	8
Quad4	15	15	8

Zählfrequenz CODIX 522:

Frequenzmessung

Genauigkeit <0,1 %

Messprinzip:

< 38 Hz: Periodendauermessung

38 Hz: Torzeitmessung

Torzeit = 26,3 ms

Versorgung:	24 V	12 V	10 ...30 V
Eingangspegel: Standard			5V
typ. Low Pegel:	2,5 V	2,0 V	1,0 V
typ. High Pegel:	22,0 V	10 V	4,0 V
Fmax*:	kHz	kHz kHz
Tacho	60	20	8

Zeitmessbereiche CODIX 523:

Sekunden 0,001 s ... 999999 s

Minuten 0,001min ... 999999 min

Stunden 0,001 h ... 999999 h

h.min.s 00 h 00 min 01 s

99 h 59 min 59 s

Genauigkeit <50 ppm

Mindestimpulsdauer des Rücksetzeingangs: 5 ms

Schaltpegel der Eingänge:

Standard-Pegel: Low: 0 ... 0,2 x UB [V DC] High: 0,6 x UB ... 30 V DC

4 ... 30 V DC Pegel: Low: 0 ... 2 V DC

High: 4 ... 30 V DC

Impulsform: beliebig*,

Schmitt-Trigger-Eingang

Optokopplerausgang (optional):

NPN-Optokoppler mit offenem Kollektor und offenem Emitter; max. Schaltleistung: 30 V DC/10 mA

*bei maximaler Frequenz Rechteckimpulse 1:1

Betriebstemperatur:

-20 ... +65 °C bei 10 ... 26 V DC

-20 ... +55 °C bei >26 ... 30 V DC

Lagertemperatur:

- 2 5 ... + 7 0 ^ ° C

Höhe bis 2000 m

EMV:

Störabstrahlung EN 55 011 Klasse B

Störfestigkeit EN 61 000-6-2

Gehäuse:

Schalttafelgehäuse: 48 x 24 mm

nach DIN 43700, RAL7021, dunkelgrau

Gewicht: ca. 50 g

Schutzart: IP 65 (frontseitig)

Reinigung: Die Frontseiten der Geräte

dürfen nur mit einem wei- chen, mit Wasser ange- feuchteten Tuch gereinigt werden.

6. Anschlussbelegung

ohne Optokoppler

1 10 ... 30 V DC

20V GND

3 INP A

4 INP B (Codix 522: n.c.)

5 SET/RESET (Codix 522: n.c.)

mit Optokoppler

1 10 ... 30 V DC

20V GND

3 INP A

4 INP B (Codix 522: n.c.)

1 Frontrahmen für Spannbügelbefestigung, für Einbauquerschnitt 50 x 25 mm

1 Frontrahmen für Schraubbefestigung, für Einbauquerschnitt 50 x 25 mm

1 Dichtung

1 Bedienungsanleitung multilingual

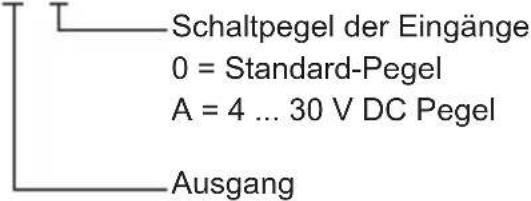

8. Bestellschlüssel:

6.521.01X.3X0

6.522.01X.3X0

6.523.01X.3X0

6.524.01X.3X0

1 = Optokoppler-Ausgang

2 = kein Ausgang

Senkung Af3, DIN 74

Zähl- und Sensortechnik

Schubertstrasse 47

D-78054 Villingen-Schwenningen

Germany

Phone [phone]

Fax [phone]

[e-mail]

www.kuebler.com
