HD 10214 S Classic - Hochdruckreiniger Kärcher - Kostenlose Bedienungsanleitung

Produkttyp	Hochdruckreiniger
Marke	Kärcher
Modell	HD 10214 S Classic
Spannung	400 V / 3 Phasen / 50 Hz
Anschlussleistung	8,0 kW
Max. Betriebsdruck	27 MPa (270 bar)
Wasserdurchfluss	16,7 L/min
Gewicht (betriebsbereit)	60 kg
Abmessungen (L x B x H)	720 x 637 x 1080 mm
Schutzart	IPX5
Max. Zulauftemperatur	60 °C
Öltyp	15W40
Ölkapazität	0,65 L
Anschlusssystem	EASY!Lock
Hauptfunktionen	Hochdruckreinigung, Reinigungsmitteleinspritzung (mit optionalem Schaumlanze), Druck-/Durchflussregelung
Sicherheit	Druckschalter, Umlaufventil, Motorüberhitzungsschutz, Sicherheitsrast am Pistolengriff
Wartung	Regelmäßige Reinigung des Feinfilters, Ölwechsel alle 500 Betriebsstunden
Garantie	Gemäß den Garantiebedingungen von Kärcher (Teile und Arbeitszeit)

Häufig gestellte Fragen - HD 10214 S Classic Kärcher

Welchen Öltyp für die Pumpe verwenden?

Verwenden Sie Motoröl 15W40. Die Kapazität beträgt 0,65 L. Wechseln Sie das Öl alle 500 Betriebsstunden oder mindestens einmal pro Jahr.

Kann ich das Gerät mit einem Wassertank verwenden?

Ja, Sie können Wasser aus einem Tank ansaugen. Verwenden Sie den Saugschlauch mit Filter (Ref.-Nr. 4.730-012.0) und entlüften Sie das Gerät vor Gebrauch, um Luftblasen zu entfernen.

Wie entlüfte ich das Gerät?

Schrauben Sie die Hochdruckdüse ab, lassen Sie Wasser laufen, bis keine Blasen mehr austreten, und schrauben Sie die Düse wieder fest. Wenn weiterhin Blasen auftreten, schalten Sie das Gerät aus, warten Sie 10 Sekunden und wiederholen Sie den Vorgang.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie das Netzkabel, die Netzspannung und ob der Überhitzungsschutz ausgelöst hat. Lassen Sie das Gerät ggf. 15 Minuten abkühlen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich den Ausgangsdruck ein?

Drehen Sie den Druck-/Durchflussregler (+/-) am Gerät. Dadurch werden Druck und Wasserdurchfluss stufenlos eingestellt.

Können nicht von Kärcher stammende Reinigungsmittel verwendet werden?

Es wird empfohlen, ausschließlich von Kärcher zugelassene Reinigungsmittel zu verwenden, um Schäden am Gerät oder an den zu reinigenden Oberflächen zu vermeiden. Beachten Sie die angegebenen Dosierungen.

Wie lagere ich das Gerät im Winter?

Entleeren Sie das Gerät vollständig von Wasser und pumpen Sie dann ein Glykol-Frostschutzmittel (wie Auto-Frostschutz) durch das System. Lagern Sie das Gerät frostsicher.

Warum ist die Schaumbildung unzureichend?

Überprüfen Sie, ob die Schaumlanze für den Durchfluss des Geräts geeignet ist, der Behälter gefüllt und der Saugschlauch nicht verstopft ist. Reinigen Sie ggf. Ablagerungen von Reinigungsmittel mit warmem Wasser.

Wie hoch ist der maximale Wasserversorgungsdruck?

Der Wasserversorgungsdruck darf 1 MPa (10 bar) nicht überschreiten. Verwenden Sie einen Systemtrenner, wenn Sie an das Trinkwassernetz anschließen.

Wie pflege ich den Feinfilter?

Reinigen Sie den Feinfilter wöchentlich. Schrauben Sie die Überwurfmutter ab, entfernen Sie die Hülse und den Filter, spülen Sie ihn mit klarem Wasser oder blasen Sie ihn mit Druckluft aus, und setzen Sie alles wieder zusammen.

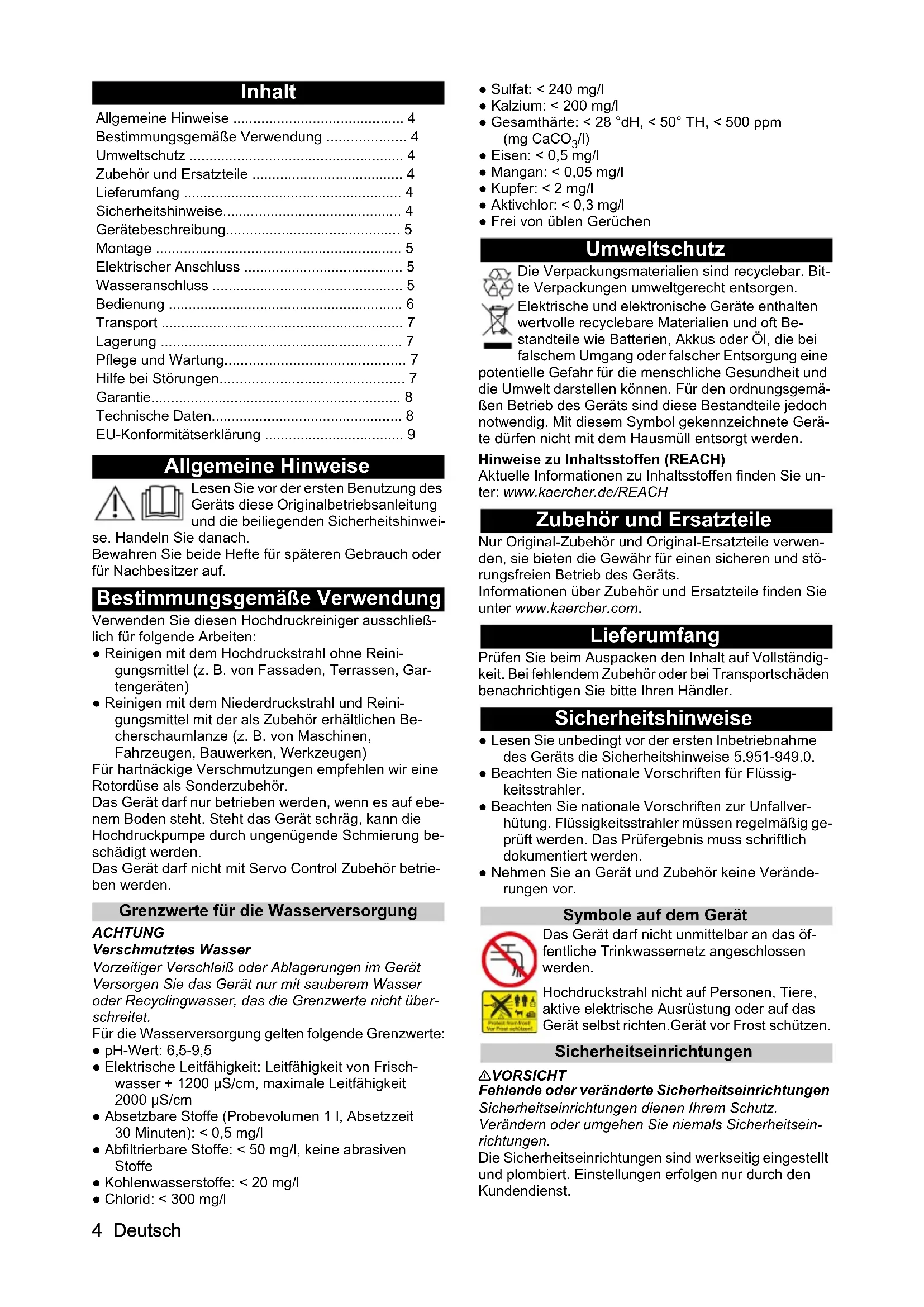

BEDIENUNGSANLEITUNG HD 10214 S Classic Kärcher

Allgemeine Hinweise 4

Bestimmungsgemäße Verwendung 4

Umweltschutz 4

Zubehör und Ersatzteile 4

Lieferumfang 4

Sicherheitshinweise.... 4

Gerätebeschreibung.... 5

Montage 5

Elektrischer Anschluss 5

Wasseranschluss 5

Bedienung 6

Transport 7

Lagerung 7

Pflege und Wartung.... 7

Hilfe bei Störungen.... 7

Garantie....8

Technische Daten....8

EU-Konformitätserklärung 9

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinwei-

se. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für folgende Arbeiten:

- Reinigen mit dem Hochdruckstrahl ohne Reinigungsmittel (z. B. von Fassaden, Terrassen, Gartengeräten)

- Reinigen mit dem Niederdruckstrahl und Reinigungsmittel mit der als Zubehör erhältlichen Becherschaumlanze (z. B. von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen)

Für hartnäckige Verschmutzungen empfehlen wir eine Rotordüse als Sonderzubehör.

Das Gerät darf nur betrieben werden, wenn es auf ebenem Boden steht. Steht das Gerät schräg, kann die Hochdruckpumpe durch ungenügende Schmierung beschädigt werden.

Das Gerät darf nicht mit Servo Control Zubehör betrieben werden.

Grenzwerte für die Wasserversorgung

ACHTUNG

Verschmutztes Wasser

Vorzeitiger Verschleiß oder Ablagerungen im Gerät Versorgen Sie das Gerät nur mit sauberem Wasser oder Recyclingwasser, das die Grenzwerte nicht überschreitet.

Für die Wasserversorgung gelten folgende Grenzwerte:

• pH-Wert: 6,5-9,5
• Elektrische Leitfähigkeit: Leitfähigkeit von Frischwasser + 1200 μS/cm, maximale Leitfähigkeit 2000 μS/cm
• Absetzbare Stoffe (Probevolumen 1 l, Absetzzeit 30 Minuten): < 0,5 mg/l
• Abfiltrierbare Stoffe: < 50 mg/l, keine abrasiven Stoffe
  • Kohlenwasserstoffe: < 20 mg/l

• Chlorid: < 300 mg/l

• Sulfat: < 240 mg/l

• Kalzium: < 200 mg/l
• Gesamthärte: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Eisen: < 0,5 mg/l
  • Mangan: < 0,05 mg/l
  • Kupfer: < 2 mg/l
• Aktivchlor: < 0,3 mg/l
  • Frei von üblen Gerüchen

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung ein

potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Sicherheitshinweise

• Lesen Sie unbedingt vor der ersten Inbetriebnahme des Geräts die Sicherheitshinweise 5.951-949.0.
• Beachten Sie nationale Vorschriften für Flüssigkeitsstrahler.
• Beachten Sie nationale Vorschriften zur Unfallverhütung. Flüssigkeitsstrahler müssen regelmäßig geprüft werden. Das Prüfergebnis muss schriftlich dokumentiert werden.
• Nehmen Sie an Gerät und Zubehör keine Veränderungen vor.

Symbole auf dem Gerät

Das Gerät darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.

Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten. Gerät vor Frost schützen.

Sicherheitseinrichtungen

△VORSICHT

Fehlende oder veränderte Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen Ihrem Schutz.

Verändern oder umgehen Sie niemals Sicherheitseinrichtungen.

Die Sicherheitseinrichtungen sind werkseitig eingestellt und plombiert. Einstellungen erfolgen nur durch den Kundendienst.

4 Deutsch

Druckschalter

Der Druckschalter schaltet beim Loslassen des Abzugshebels an der Hochdruckpistole die Hochdruckpumpe ab und der Hochdruckstrahl stoppt. Wird der Abzugshebel betätigt, schaltet die Pumpe wieder ein.

Überströmventil

Beim Reduzieren der Wassermenge mit der Druck- und Mengenregulierung öffnet das Überströmventil und ein Teil des Wassers fließt zur Saugseite der Pumpe zurück.

Motorschutzschalter

Bei zu hoher Stromaufnahme schaltet der Motorschutzschalter das Gerät ab.

Gerätebeschreibung

Geräteübersicht

Abbildung A

① Ölablassschraube

② Ölstandsanzeige

③ Entlüftungsschraube

④ Typenschild

⑤ Geräteschalter

⑥ Schlauchhaken, Kabelhaken

⑦ Schubbügel

⑧ Überwurfmutter

⑨ Hochdruckdüse

⑩Strahlrohr EASY!Lock Classic

⑪ Hochdruckpistole EASY!LOCK Classic

⑫ Sicherungsraste

⑬Abzugshebel

⑭Hochdruckschlauch EASY!Lock Classic

⑮Strahlrohrhalter

16 Zubehörfach

⑰Druck- / Mengenregulierung

⑱ Hochdruckanschluss EASY!Lock

⑲Feinfilter

20 Wasseranschluss

Farbkennzeichnung

- Bedienelemente für den Reinigungsprozess sind gelb.

- Bedienelemente für die Wartung und den Service sind hellgrau.

Montage

Schubbügel befestigen

1. Den Schubbügel auf den Rohrrahmen stecken. Abbildung B

1 Schubbügel

② Rohrrahmen

1. Beide Verbindungsstellen mit Schrauben, Scheiben und Muttern sichern.

Abbildung C

① Schraube M8x45

2 Scheibe 8

③ Schubbügel

④ Mutter M8, selbstsichernd

⑤ Rohrramen

Entlüftung Öl installieren

1. Den Stopfen herausschrauben und entsorgen. Abbildung D

① Stopfen

② Entlüftungsschraube

1. Die Entlüftungsschraube eindrehen und festziehen.

ACHTUNG

Beschädigungsgefahr

Wird der Stopfen vor dem Betrieb nicht durch die Entlüftungsschraube ersetzt, kann die Hochdruckpumpe beschädigt werden.

Ersetzen Sie den Stopfen unbedingt durch die Entlüftungsschraube.

Ölstand kontrollieren

1. Das Gerät waagrecht aufstellen.

2. Der Ölspiegel muss in der Mitte der Ölstandsanzeige sein.

3. Bei Bedarf die Entlüftungsschraube herausdrehen und Öl nachfüllen (siehe "Technische Daten".)

Zubehör montieren

Hinweis

Das EASY!Lock-System verbindet Komponenten durch ein Schnelligewinde mit nur einer Umdrehung schnell und sicher.

1. Die Hochdruckdüse auf das Strahlrohr stecken.

2. Die Überwurfmutter montieren und handfest anziehen (EASY!Lock).

3. Das Strahlrohr mit der Hochdruckpistole verbinden und handfest anziehen (EASY!Lock).

4. Den Hochdruckschlauch mit der Hochdruckpistole und dem Hochdruckanschluss des Geräts verbinden und handfest anziehen (EASY!Lock).

Elektrischer Anschluss

⚠ GEFAHR

Verletzungsgefahr durch elektrischen Schlag

Verbinden Sie das Gerät mit einem Stecker mit dem elektrischen Netz. Eine nicht trennbare Verbindung mit dem Stromnetz ist verboten. Der Stecker dient zur Netztrennung. Schließen Sie das Gerät nur an Wechselstrom an. Verwenden Sie ein Verlängerungskabel mit ausreichenden Querschnitt (siehe "Technische Daten"). Wickeln Sie das Verlängerungskabel ganz von der Kabeltrommel ab.

1. Das Netzkabel abwickeln und auf den Boden legen.

2. Den Netzstecker in die Steckdose stecken.

Wasseranschluss

Anschluss an eine Wasserleitung

⚠️WARNUNG

Rückfluss von verschmutztem Wasser in das Trinkwassernetz

Gesundheitsgefahr

Beachten Sie die Vorschriften des Wasserversorgers.

Gemäß gültiger Vorschriften darf das Gerät nie ohne

Systemtrenner am Trinkwassernetz betrieben werden.

Verwenden Sie einen Systemtrenner von KÄRCHER oder alternativ einen Systemtrenner gemäß EN 12729 Typ BA. Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft. Schließen Sie den Systemtrenner immer an die Wasserversorgung, niemals direkt am Wasseranschluss des Geräts an.

1. Die Wasserversorgung auf Zulaufdruck, Zulauftemperatur und Zulaufmenge prüfen (siehe Kapitel Technische Daten).

2. Den Systemtrenner und den Wasseranschluss des Geräts mit einem Wasserzulaufschlauch verbinden (Anforderungen an den Wasserzulaufschlauch siehe Kapitel Technische Daten).

3. Den Wasserzulauf öffnen.

Wasser aus Behälter ansaugen

1. Den Saugschlauch mit dem Filter am Wasseranschluss anschrauben (Bestellnummer des Filters siehe Kapitel Technische Daten).

2. Das Gerät entlüften (siehe Kapitel Gerät entlüften).

Gerät entlüften

1. Die Hochdruckdüse vom Strahlrohr abschrauben.

2. Das Gerät laufen lassen, bis das Wasser blasenfrei austritt.

3. Bei Entlüftungsproblemen das Gerät 10 Sekunden laufen lassen, dann ausschalten. Den Vorgang mehrmals wiederholen.

4. Das Gerät ausschalten.

5. Die Hochdruckdüse auf das Strahlrohr schrauben.

Bedienung

⚠GEFAHR

Hochdruck-Wasserstrahl

Verletzungsgefahr

Fixieren Sie den Abzugshebel niemals in betätigter Position.

Schieben Sie vor allen Arbeiten am Gerät die Sicherungsraste der Hochdruckpistole nach vorne.

Halten Sie die Hochdruckpistole und das Strahlrohr mit beiden Händen.

⚠️WARNUNG

Defektes Gerät und Zubehör, defekte Zuleitungen und Anschlüsse

Verletzungsgefahr

Das Gerät darf nur in einwandfreiem Zustand betrieben werden.

Betrieb mit Hochdruck

Hinweis

Das Gerät ist mit einem Druckschalter ausgestattet. Der Motor läuft nur an, wenn die Hochdruckpistole geöffnet ist.

1. Den Geräteschalter auf "1" stellen.

2. Die Handspritzpistole entsichern, dazu die Sicherungsraste nach hinten schieben.

3. Den Abzugshebel der Hochdruckpistole ziehen.

4. Arbeitsdruck und Wassermenge durch Drehen (stufenlos) an der Druck- und Mengenregulierung einstellen(+/-)

Betrieb mit Reinigungsmittel

⚠️WARNUNG

Falscher Umgang mit Reinigungsmitteln

Gesundheitsgefahr

Beachten Sie die Sicherheitshinweise auf dem Reinigungsmittel.

ACHTUNG

Ungeeignete Reinigungsmittel

Beschädigung des Geräts und der zu reinigenden Objekte

Verwenden Sie nur von KÄRCHER freigegebene Reinigungsmittel.

Beachten Sie die dem Reinigungsmittel beigegebene Dosierempfehlungen und Hinweise.

Gehen Sie zum Schutz der Umwelt sparsam mit Reinigungsmitteln um.

Hinweis

KÄRCHER-Reinigungsmittel garantieren ein störungsfreies Arbeiten. Bitte lassen Sie sich beraten oder fordern Sie unseren Katalog oder unsere Reinigungsmittel-Informationsblätter an.

Hinweis

Zum Betrieb mit Reinigungsmittel wird eine Becherschaumlanze (Option) benötigt.

1. Den Behälter abschrauben.

Abbildung E

1 Behälter

② Schaumdüse

③ Hochdruckpistole

④ Saugschlauch

⑤ Blendensatz Reinigungsmittelzumischung: 3= hoch, 2= mittel, 1=niedrig

1. Die gewünschte Blende in den Saugschlauch einstecken.

2. Das Reinigungsmittel in den Behälter füllen.

3. Den Behälter an die Schaumdüse schrauben.

4. Das Strahlrohr von der Hochdruckpistole trennen.

5. Die Becherschaumlanze an der Hochdruckpistole anbringen und handfest anziehen.

6. Den Hochdruckreiniger in Betrieb nehmen.

Empfohlene Reinigungsmethode

1. Das Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.

2. Den gelösten Schmutz mit dem Hochdruckstrahl abspülen.

Nach Betrieb mit Reinigungsmittel

Die Becherschaumlanze muss nach der Benutzung gespült werden, um Reinigungsmittelablagerungen zu vermeiden.

1. Den Behälter abschrauben.

2. Den Reinigungsmittelrest in die Lieferverpackung zurück gießen.

3. Den Behälter mit klaren Wasser füllen.

4. Den Behälter an die Becherschaumlanze schrauben.

5. Die Becherschaumlanze ca. 1 Minute lang betreiben, um Reinigungsmittelreste auszuspülen.

6. Den Behälter leeren.

Betrieb unterbrechen

1. Die Hochdruckpistole schließen. Das Gerät schaltet aus.

2. Die Sicherungsraste nach vorne schieben. Die Hochdruckpistole ist gesichert.

Betrieb fortsetzen

1. Die Sicherungsraste nach hinten schieben. Die Hochdruckpistole ist entsichert.

2. Die Hochdruckpistole öffnen. Das Gerät schaltet ein.

Betrieb beenden

1. Den Wasserzulauf schließen.
2. Die Hochdruckpistole öffnen.
3. Den Geräteschalter auf "I/ON" stellen und das Gerät 5-10 s laufen lassen.
4. Die Hochdruckpistole schließen.
5. Den Geräteschalter auf "0/OFF" stellen.
6. Den Netzstecker mit trockenen Händen aus der Steckdose ziehen.
7. Den Wasserzulauf entfernen.
8. Die Hochdruckpistole öffnen, bis das Gerät drucklos ist.
9. Die Sicherungsraste nach vorne schieben. Die Hochdruckpistole ist gesichert.

Transport

△VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie bei Transport und Lagerung das Gewicht des Geräts.

• Gerät in Fahrzeugen transportieren: Das Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.
• Gerät über längere Strecken transportieren: Das Gerät am Schubbügel ziehen oder schieben.

Lagerung

△VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr Beachten Sie bei Transport und Lagerung das Gewicht des Geräts.

Das Gerät nur in Innenräumen lagern.

Gerät aufbewahren

1. Das Strahlrohr mit der Hochdruckpistole auf den beiden Strahlrohrablagen ablegen.
2. Das Netzkabel aufwickeln und über den Kabelhaken hängen.
3. Den Hochdruckschlauch aufwickeln und den Schlauchhaken hängen.

Frostschutz

ACHTUNG

Frost

Zerstörung des Geräts durch gefrierendes Wasser Entleeren Sie das Gerät vollständig von Wasser. Bewahren Sie das Gerät an einem frostfreien Ort auf. Falls keine frostfreie Lagerung möglich ist:

1. Das Wasser ablassen.

2. Ein handelsübliches Frostschutzmittel durch das Gerät pumpen.

Hinweis

Ein handelsübliches Frostschutzmittel für Kraftfahrzeuge auf Glykolbasis verwenden. Die Handhabungsvorschriften des Frostschutzmittelherstellers beachten.

1. Das Gerät maximal 1 Minute laufen lassen, bis die Pumpe und die Leitungen leer sind.

Pflege und Wartung

⚠GEFAHR

Unabsichtlich anlaufendes Gerät

Verletzungsgefahr, Stromschlag Schalten Sie vor allen Arbeiten das Gerät aus und ziehen Sie den Netzstecker.

Hinweis

Altöl darf nur von den dafür vorgesehenen Sammelstellen entsorgt werden. Bitte geben Sie anfallendes Altöl dort ab. Verschmutzen der Umwelt mit Altöl ist strafbar.

Sicherheitsinspektion / Wartungsvertrag

Mit Ihrem Händler können Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen. Bitte lassen Sie sich beraten.

Wartungsintervalle

Vor jedem Betrieb

• Das Netzkabel auf Schäden prüfen. Ein beschädigtes Kabel unverzüglich durch den autorisierten Kundendienst oder eine Elektrofachkraft ersetzen lassen.
• Den Hochdruckschlauch auf Beschädigung prüfen. Einen beschädigten Hochdruckschlauch unverzüglich ersetzen.
• Das Gerät auf Dichtheit prüfen. 3 Tropfen Wasser pro Minute sind zulässig. Bei stärkerer Undichtigkeit den Kundendienst aufsuchen.

Wöchentlich

- Den Ölstand prüfen. Bei milchigem Öl (Wasser im Öl) sofort den Kundendienst aufsuchen.

- Den Feinfilter reinigen.

Abbildung F

① Filtergehäuse

2 Feinfilter

③ Anschlussstutzen

④ Überwurfmutter

a Die Überwurfmutter abschrauben.
b Den Anschlussstutzen herausziehen.
c Den Feinfilter aus dem Filtergehäuse ziehen.
d Den Feinfilter mit klarem Wasser abspülen oder mit Druckluft ausblasen.
e Den Feinfilter in das Filtergehäuse stecken.
f Den Anschlussstutzen anbringen.
g Die Überwurfmutter aufschrauben und handfest anziehen.

Alle 500 Betriebsstunden, mindestens jährlich

• Die Wartung des Geräts durch den Kundendienst durchführen lassen.
  ● Das Öl in der Hochdruckpumpe wechseln.

Abbildung G

① Entlüftungsschraube

② Ölstandsanzeige

③ Ölablassschraube

a Die Ölablassschraube herausdrehen.
b Das Öl in einen Auffangbehälter ablassen.
c Die Ölablassschraube eindrehen und festziehen.
d Die Entlüftungsschraube herausdrehen.
e Neues Öl langsam einfüllen damit Luftblasen entweichen können. Ölmenge und Ölsorte siehe "Technische Daten".
f Die Entlüftungsschraube wieder anbringen.

Hilfe bei Störungen

⚠GEFAHR

Unabsichtlich anlaufendes Gerät, Berührung von stromführenden Teilen

Verletzungsgefahr, Stromschlag Schalten Sie vor Arbeiten am Gerät das Gerät aus. Ziehen Sie den Netzstecker.

Lassen Sie alle Prüfungen und Arbeiten an elektrischen Teilen vom Fachpersonal ausführen.

Suchen Sie bei Störungen, die in diesem Kapitel nicht genannt sind, einen autorisierten Kundendienst auf.

Das Gerät lässt sich nicht starten

1. Das Netzkabel auf Schaden prüfen.
2. Die Netzspannung prüfen.
3. Falls das Gerät überhitzt ist: a Den Geräteschalter auf "0/OFF" stellen. b Das Gerät mindestens 15 Minuten lang abkühlen lassen. c Den Geräteschalter auf "I/ON" stellen.
4. Bei einem elektrischem Defekt den Kundendienst aufsuchen.

Das Gerät kommt nicht auf Druck

1. Prüfen ob die Hochdruckdüse die richtige Größe hat (siehe Kapitel "Technische Daten").
2. Die Düse reinigen oder erneuern.
3. Das Gerät entlüften (siehe Kapitel "Wasseranschluss/Gerät entlüften").
4. Den Feinfilter reinigen, bei Bedarf erneuern (siehe Kapitel "Pflege und Wartung/Wöchentlich").
5. Die Wasserzulaufmenge prüfen (erforderliche Menge siehe Kapitel "Technische Daten").
6. Bei Bedarf den Kundendienst aufsuchen.

Die Wassermenge ist zu gering

1. Bei Verwendung eines langen Hochdruckschlauchs oder eines Hochdruckschlauch mit niedrigen Querschnitt eine größere Hochdruckdüse am Strahlrohr anbringen.

Die Pumpe ist undicht.

Bis zu 3 Tropfen Wasseraustritt pro Minute sind zulässig.

- Bei stärkerer Undichtheit das Gerät durch den Kundendienst prüfen lassen.

Die Pumpe klopft

1. Die Wasserzulaufmenge prüfen (erforderliche Menge siehe Kapitel "Technische Daten").

2. Das Gerät entlüften (siehe Kapitel "Wasseranschluss/Gerät entlüften").

3. Den Feinfilter reinigen, bei Bedarf erneuern (siehe Kapitel "Pflege und Wartung/Wöchentlich").
4. Bei Bedarf den Kundendienst aufsuchen.

Die Reinigungsmittel-Beimischung ist zu gering

1. Prüfen, ob die verwendete Becherschaumlanze zur Fördermenge des Geräts passt.
2. Den Becher der Becherschaumlanze nachfüllen.
3. Eine größere Blende auf den Saugschlauch stecken.
4. Den Saugschlauch und die Becherschaumdüse auf Reinigungsmittel-Ablagerungen prüfen. Ablagerungen mit lauwarmen Wasser entfernen.
5. Bei Bedarf den Kundendienst aufsuchen.

Die Schaumbildung ist zu gering

1. Prüfen, ob die verwendete Becherschaumlanze zur Fördermenge des Geräts passt.
2. Den Saugschlauch und die Becherschaumlanze auf Reinigungsmittel-Ablagerungen prüfen. Ablagerungen mit lauwarmen Wasser entfernen.
3. Bei Bedarf den Kundendienst aufsuchen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

(Adresse siehe Rückseite)

Technische Daten

				HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Ländervariante
Land EU EU EU EU
Elektrischer Anschluss
Spannung			V		400
P	h	a	s	e		~	3
Frequenz			Hz	50	50	50	50
Maximal zulässige Netzimpedanz			Ω	-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Anschlussleistung			kW	8,0 8,8 8,8 9,0
Schutzart				IPX5	IPX5	IPX5 IPX5
Netzabsicherung (träge, Char. C)			A	16	16	16	16
Verlängerungskabel 10 m			mm2	2,5 2,5	2,5 2,5
Verlängerungskabel 30 m			mm2	4	4	4	4
Wasseranschluss
Z	u	l	a	u	f	d	r
Zulauftemperatur (max.)			°C	60	60	60	60
Zulaufmenge (min.)			l/min	20	20	25	31,6
Ansaughöhe (max.) m			0,5 0,5 0,5 0,5
Mindestlänge Wasserzulaufschlauch			m	7,5 7,5 7,5 7,5
Mindestdurchmesser Wasserzulaufschlauch			in	1	1	1	1

Saugfilter Bestellnummer 4.730-012.0 4.730-012.0 4.730-012.0 4.730-012.0

Leistungsdaten Gerät

Düsengröße der Standarddüse 050 045 075 105

Betriebsdruck Wasser mit Standarddüse MPa 21 25 18 15

Betriebsüberdruck (max.) MPa 27 31 24					21
Fördermenge, Wasser	l/min	16,7	16,7	21,67	28,33
Rückstoßkraft der Hochdruckpistole	N	57 63 69 85

Maße und Gewichte

Typisches Betriebsgewicht	kg	60 67 67 73
Länge	mm	720 720 720 720
Breite	mm	637 637 637 637
Höhe	mm	1080	1080	1080	1080
Ölmenge	l	0,65	0,65	0,65	1,2
Ölsorte	Typ	15W40	15W40	15W40	15W40

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm-Vibrationswert m/s	^2	2,8	3,7	2,9	3,0
Unsicherheit K	m/s ^2	0,8	0,9	0,8	0,8
Schalldruckpegel L_pA	dB(A)	69	74	74	76
Unsicherheit K_pA	dB(A)	3	3	3	3
Schallleistungspegel L_WA + Unsicherheit K_WA	dB(A)	86	91	91	93

Ausnahmegrund nach Verordnung (EU) 2019/1781 Anhang I Abschnitt 2 (12): j)

Technische Änderungen vorbehalten.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.367-xxx

Einschlägige EU-Richtlinien

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2009/125/EG

Angewandte Verordnung(en)

(EU) 2019/1781

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Angewandte nationale Normen

-

Angewandtes Konformitätsbewertungsverfahren

2000/14/EG: Anhang V

Schallleistungspegel dB(A)

HD 10/21-4 S Classic

Gemessen: 84

Garantiert: 86

HD 13/18-4 S Classic

Gemessen: 89

Garantiert: 91

HD 10/25-4 S Classic

Gemessen: 89

Garantiert: 91

HD 17/15-4 S Classic

Gemessen: 91

Garantiert: 93

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Technische gegevens.... 33

Relevante EU-direktiver

2000/14/EF

Vanntilkobling.... 54

Betjening 54

Transport....55

Lagring 55

① Plugg
② Lufteskrue

Dra ut nätkontakten.

2000/14/EK: V. melléklet

Relevantne EU direktive

2000/14/EZ

③ Augstspiediena pistole

④ Sūkšanas šljutene

⑤ Diafragmas komplekts

Vinendene (Winnenden), 01.08.2022.

Turinys

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
