HD 13184 SXA Plus - Hochdruckreiniger Kärcher - Kostenlose Bedienungsanleitung

Produkttyp	Dreiphasen-Hochdruckreiniger elektrisch
Marke	Kärcher
Modell	HD 13184 SXA Plus (HD 13/18-4 SXA Plus)
Betriebsdruck	180 bar (18 MPa)
Maximaldruck	250 bar (25 MPa)
Wasserdurchfluss	21,7 l/min
Leistungsaufnahme	8,8 kW
Stromversorgung	400 V / 50 Hz / 3 Phasen
Empfohlene Sicherung	16 A (träge, Charakteristik C)
Betriebsgewicht	81,4 kg
Abmessungen (L x B x H)	607 x 518 x 1063 mm
Hochdruckschlauchlänge	Ca. 15 m (automatische Schlauchtrommel)
Öltankkapazität	1,0 l
Öltyp	SAE 90
Max. Wassertemperatur	60 °C
Schalldruckpegel (LpA)	76 dB(A)
Garantierter Schallleistungspegel (LWA)	93 dB(A)
Hand-Arm-Vibration	3,7 m/s² (Unsicherheit K = 0,9 m/s²)
Schutzart	IPX5
Sicherheitseinrichtungen	Druckschalter, Umlaufventil, Sicherheitsabzug am Pistole
Sonderfunktionen	Rotadüse Vibrasoft inklusive, EASY!Lock-System, automatische Schlauchtrommel
Regelmäßige Wartung	Wöchentliche Reinigung des Feinfilters, Ölwechsel alle 500 Stunden
Im Lieferumfang enthalten	Hochdrucklanze, EASY!Force-Pistole, Schlauch, Rotadüse
Bestimmungsgemäße Verwendung	Hochdruckreinigung ohne Reinigungsmittel oder Niederdruckreinigung mit Reinigungsmittel

Häufig gestellte Fragen - HD 13184 SXA Plus Kärcher

Wie starte ich den Hochdruckreiniger?

Stellen Sie sicher, dass der Wasserzulauf geöffnet und der Hochdruckschlauch abgerollt ist. Schließen Sie das Gerät an eine 400 V Drehstromsteckdose an. Schalten Sie den Hauptschalter auf I. Entriegeln Sie die Pistole, indem Sie den Sicherheitsbügel nach hinten drücken, und drücken Sie dann den Abzug. Der Motor startet automatisch.

Wie verwende ich ein Reinigungsmittel mit diesem Gerät?

Verwenden Sie eine Schaumlanze (optionales Zubehör). Füllen Sie den Behälter mit Kärcher Reinigungsmittel, wählen Sie die Dosierung durch Einsetzen des entsprechenden Stopfens (1=niedrig, 2=mittel, 3=hoch). Montieren Sie die Schaumlanze an die Pistole. Sprühen Sie das Reinigungsmittel auf die trockene Oberfläche, lassen Sie es einwirken und spülen Sie dann mit dem Hochdruckstrahl ab.

Was tun, wenn der Druck niedrig ist?

Überprüfen Sie zuerst die Düse: Reinigen oder ersetzen Sie sie, wenn sie abgenutzt ist. Entlüften Sie dann das Gerät, indem Sie die Düse abschrauben und Wasser laufen lassen, bis keine Blasen mehr kommen. Reinigen Sie auch den Feinfilter am Wasserzulauf. Wenn das Problem weiterhin besteht, überprüfen Sie den Wasserdurchfluss (mindestens 1500 l/h).

Wie reinige ich den Wasserzulauffilter?

Schrauben Sie die Überwurfmutter des Wasserzulaufschlauchs ab. Entfernen Sie die Anschlussarmatur und entnehmen Sie den Feinfilter mit der ausklappbaren Öse. Spülen Sie den Filter mit klarem Wasser oder blasen Sie ihn mit Druckluft aus. Überprüfen Sie die O-Ringe und bauen Sie alles wieder zusammen. Führen Sie diesen Vorgang wöchentlich durch.

Wie wechsle ich das Öl der Pumpe?

Kippen Sie das Gerät nach hinten. Stellen Sie einen Behälter unter die Ablaufrinne. Entfernen Sie die Klammer und die Ablassschraube. Lassen Sie das Altöl vollständig ablaufen. Ersetzen Sie den O-Ring der Schraube bei Bedarf. Schrauben Sie die Ablassschraube wieder ein und setzen Sie die Klammer wieder auf. Füllen Sie 1 Liter neues SAE 90 Öl über den Öltank ein.

Wie lagere ich das Gerät im Winter?

Entleeren Sie das Wasser vollständig aus dem Gerät. Pumpen Sie ein Glykol-basiertes Frostschutzmittel (wie Autofrostschutz) in die Pumpe, indem Sie das Gerät max. 1 Minute laufen lassen. Lagern Sie das Gerät in einem frostfreien Raum. Alternativ bewahren Sie es in einem beheizten Raum auf.

Was bedeutet die blinkende rote Leuchte am HD 13/18?

Die Anzahl der Blinkzeichen gibt den Fehler an: 1 Blinkzeichen = Leck auf der Hochdruckseite; 2 Blinkzeichen = Motor zu heiß (abkühlen lassen); 3 Blinkzeichen = Problem mit der Stromversorgung; 4 Blinkzeichen = Überlastung (Kundendienst kontaktieren). Setzen Sie zurück, indem Sie den Schalter auf 0 und dann auf I stellen.

Wie tausche ich den Hochdruckschlauch an der automatischen Schlauchtrommel aus?

Lösen Sie die Abdeckung der Trommel. Rollen Sie den alten Schlauch vollständig ab. Blockieren Sie die Trommel mit einem Inbusschlüssel SW 10. Lösen Sie die 2 Schrauben der Schlauchsicherung, entfernen Sie den Sicherungshaken und ziehen Sie den Schlauch heraus. Setzen Sie den neuen Schlauch (Typ Ultra Guard) ein, beachten Sie die Drehrichtung, setzen Sie den Haken und die Unterlegscheiben wieder ein und schrauben Sie fest. Spannen Sie den Schlauch und entfernen Sie den Schlüssel.

Welches Öl für die Pumpe verwenden?

Verwenden Sie ausschließlich SAE 90 Öl (Menge: 1 Liter). Nicht mit anderen Ölsorten mischen. Überprüfen Sie den Füllstand am Schauglas: Er muss zwischen MIN und MAX liegen.

Wie entlüfte ich das System nach dem Anschluss?

Schrauben Sie die Hochdruckdüse von der Lanze ab. Öffnen Sie den Wasserzulauf und schalten Sie das Gerät ein. Lassen Sie Wasser laufen, bis keine Luftblasen mehr kommen (ca. 10 Sekunden). Wiederholen Sie den Vorgang bei Bedarf mehrmals. Schrauben Sie die Düse nach der Entlüftung wieder fest.

BEDIENUNGSANLEITUNG HD 13184 SXA Plus Kärcher

Allgemeine Hinweise 7

Bestimmungsgemäße Verwendung 7

Umweltschutz 7

Zubehör und Ersatzteile 7

Lieferumfang 7

Sicherheitshinweise....7

Gerätebeschreibung....8

Montage 8

Elektrischer Anschluss 8

Wasseranschluss 9

Bedienung 9

Manuelle Schlauchtrommel 9

Automatische Schlauchtrommel.... 9

Betrieb 9

Transport 11

Lagerung 11

Pflege und Wartung.... 11

Hilfe bei Störungen.... 13

Garantie.... 13

EU-Konformitätserklärung 14

Technische Daten.... 14

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und die beiliegenden Sicherheitshinwei-

se. Handeln Sie danach.

Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Verwenden Sie diesen Hochdruckreiniger ausschließlich für folgende Arbeiten:

• Reinigen mit dem Hochdruckstrahl ohne Reinigungsmittel (z. B. von Fassaden, Terrassen, Gartengeräten)
• Reinigen mit dem Niederdruckstrahl und Reinigungsmittel mit der als Zubehör erhältlichen Becherschaumlanze (z. B. von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen)

Für hartnäckige Verschmutzungen empfehlen wir eine Rotordüse als Sonderzubehör.

Bei der Variante HD...Plus ist eine Rotordüse im Lieferumfang enthalten.

Das Gerät kann mit Servo Control Zubehör betrieben werden.

Grenzwerte für die Wasserversorgung

ACHTUNG

Verschmutztes Wasser

Vorzeitiger Verschleiß oder Ablagerungen im Gerät Versorgen Sie das Gerät nur mit sauberem Wasser oder Recyclingwasser, das die Grenzwerte nicht überschreitet.

Für die Wasserversorgung gelten folgende Grenzwerte:

• pH-Wert: 6,5-9,5
• Elektrische Leitfähigkeit: Leitfähigkeit von Frischwasser + 1200 μS/cm, maximale Leitfähigkeit 2000 μS/cm
• Absetzbare Stoffe (Probevolumen 1 l, Absetzzeit 30 Minuten): < 0,5 mg/l
• Abfiltrierbare Stoffe: < 50 mg/l, keine abrasiven Stoffe

• Kohlenwasserstoffe: < 20 mg/l
- Chlorid: < 300 mg/l
- Sulfat: < 240 mg/l
- Kalzium: < 200 mg/l
- Gesamthärte: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Eisen: < 0,5 mg/l
• Mangan: < 0,05 mg/l
- Kupfer: < 2 mg/l
• Aktivchlor: < 0,3 mg/l
• Frei von üblen Gerüchen

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

Sicherheitshinweise

• Lesen Sie unbedingt vor der ersten Inbetriebnahme des Geräts die Sicherheitshinweise 5.951-949.0.
• Beachten Sie nationale Vorschriften für Flüssigkeitsstrahler.
• Beachten Sie nationale Vorschriften zur Unfallverhütung. Flüssigkeitsstrahler müssen regelmäßig geprüft werden. Das Prüfergebnis muss schriftlich dokumentiert werden.
• Nehmen Sie an Gerät und Zubehör keine Veränderungen vor.

Symbole auf dem Gerät

Das Gerät darf nicht unmittelbar an das öffentliche Trinkwassernetz angeschlossen werden.

Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten. Gerät vor Frost schützen.

Sicherheitseinrichtungen

⚠ VORSICHT

Verletzungsgefahr durch fehlende oder veränderte Sicherheitseinrichtungen!

Sicherheitseinrichtungen dienen Ihrem Schutz. Sicherheitseinrichtungen nicht umgehen, entfernen oder unwirksam machen.

Die Sicherheitseinrichtungen sind werkseitig eingestellt und plombiert. Einstellungen erfolgen nur durch den Kundendienst.

Überströmventil mit Druckschalter

Beim Reduzieren der Wassermenge mit der Druck- und Mengenregulierung öffnet das Überströmventil und ein Teil des Wassers fließt zur Saugseite der Pumpe zurück.

Beim Loslassen des Abzugshebels an der Hochdruckpistole schaltet der Druckschalter die Hochdruckpumpe ab und der Hochdruckstrahl stoppt.

Wird der Abzugshebel gezogen, schaltet die Pumpe wieder ein.

Gerätebeschreibung

Geräteübersicht

Siehe Grafikseite

Abbildung A

Abbildung B

Abbildung C

① Feinfilter

② Gerätehaube

③ Kontrollleuchte Betriebszustand / Störung *

④ Kabelhalter

⑤ Typenschild

⑥ Schlauchablage **

⑦Gummispanner **

⑧ Schubbügel

⑨Vibrasoft Rotordüse *****

⑩ Überwurfmutter

⑪ Hochdruckdüse

⑫Strahlrohr EASY!Lock

⑬ Druck-/Mengenregulierung

⑭Hochdruckpistole EASY!Force

⑮ Sicherungsraste

16 Abzugshebel

⑰ Sicherungshebel

⑱ Hochdruckschlauch EASY!Lock

⑲Schlauchtrommel ****

20 Strahlrohrhalter

21 Befestigungsschraube Gerätehaube

22 Zubehörfach

23 Geräteschalter

24 Ölstandsanzeige

⑲Hochdruckanschluss EASY!Lock **

26 Düsenhalter

⑳Wasseranschluss

28 Kurbel manuelle Schlauchtrommel ***

* nur bei HD 10/25 und HD 13/18

** nur bei Ausführung S

*** nur bei Ausführung SX

**** nur bei Ausführung SX/SXA

***** nur bei Ausführung Plus

Montage

Entlüftung des Ölbehälters aktivieren

1. Die Befestigungsschraube der Gerätehaube herausdrehen.

2. Die Gerätehaube abnehmen.

3. Die Spitze des Ölbehälterdeckels so weit abschneiden, dass eine kleine Öffnung entsteht.

Abbildung D

① Deckel

2 Ölbehälter

1. Die Gerätehaube befestigen.

Ölstand kontrollieren

1. Das Gerät auf einer waagrechten Fläche aufstellen.

2. Der Ölstand muss zwischen den Markierungen "MIN" und "MAX" der Ölstandsanzeige liegen.

Kabelhalter drehen

Bei Bedarf können die Kabelhalter verdreht werden.

1. Die Schraube ungefähr 4 Umdrehungen herausdrehen.

Abbildung E

① Schraube

② Kabelhalter

1. Den Kabelhalter herausziehen und in die gewünschte Stellung drehen.

2. Den Kabelhalter zum Gerät drücken damit er in die Rastung eingreift.

3. Die Schraube festziehen.

Zubehör montieren

Hinweis

Das EASY!Lock-System verbindet Komponenten durch ein Schnelligewinde mit nur einer Umdrehung schnell und sicher.

1. Die Hochdruckdüse auf das Strahlrohr stecken.

2. Die Überwurfmutter montieren und handfest anziehen (EASY!Lock).

3. Das Strahlrohr mit der Hochdruckpistole verbinden und handfest anziehen (EASY!Lock).

Abbildung F

Bei Geräten ohne Schlauchtrommel:

1. Den Hochdruckschlauch mit der Hochdruckpistole und dem Hochdruckanschluss des Geräts verbinden und handfest anziehen (EASY!Lock).

Bei Geräten mit Schlauchtrommel:

1. Den Hochdruckschlauch mit der Hochdruckpistole verbinden und handfest anziehen (EASY!Lock).

Elektrischer Anschluss

⚠ GEFAHR

Verletzungsgefahr durch elektrischen Schlag

Verbinden Sie das Gerät mit einem Stecker mit dem elektrischen Netz. Eine nicht trennbare Verbindung mit dem Stromnetz ist verboten. Der Stecker dient zur Netztrennung.

Schließen Sie das Gerät nur an Wechselstrom an. Verwenden Sie ein Verlängerungskabel mit ausreichenden Querschnitt (siehe "Technische Daten").

Wickeln Sie das Verlängerungskabel ganz von der Kabeltrommel ab.

1. Das Netzkabel abwickeln und auf den Boden legen.
2. Den Netzstecker in die Steckdose stecken.

Wasseranschluss

Anschluss an eine Wasserleitung

⚠️WARNUNG

Rückfluss von verschmutztem Wasser in das Trinkwassernetz

Gesundheitsgefahr

Beachten Sie die Vorschriften des Wasserversorgers. Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Verwenden Sie einen Systemtrenner von KÄRCHER oder alternativ einen Systemtrenner gemäß EN 12729 Typ BA. Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft. Schließen Sie den Systemtrenner immer an die Wasserversorgung, niemals direkt am Wasseranschluss des Geräts an.

1. Die Wasserversorgung auf Zulaufdruck, Zulauftemperatur und Zulaufmenge prüfen (siehe Kapitel Technische Daten).
2. Den Systemtrenner und den Wasseranschluss des Geräts mit einem Wasserzulaufschlauch verbinden (Anforderungen an den Wasserzulaufschlauch siehe Kapitel Technische Daten).
3. Den Wasserzulauf öffnen.

Wasser aus Behälter ansaugen

1. Den Saugschlauch mit dem Filter am Wasseranschluss anschrauben (Bestellnummer des Filters siehe Kapitel Technische Daten).
2. Das Gerät entlüften (siehe Kapitel Gerät entlüften).

Gerät entlüften

1. Die Hochdruckdüse vom Strahlrohr abschrauben.
2. Das Gerät laufen lassen, bis das Wasser blasenfrei austritt.
3. Bei Entlüftungsproblemen das Gerät 10 Sekunden laufen lassen, dann ausschalten. Den Vorgang mehrmals wiederholen.
4. Das Gerät ausschalten.
5. Die Hochdruckdüse auf das Strahlrohr schrauben.

Bedienung

⚠ GEFAHR

Verletzungsgefahr

Der Hochdruckstrahl kann Verletzungen verursachen. Fixieren Sie den Abzugshebel und den Sicherungshebel niemals in betätigter Position.

Benutzen Sie die Hochdruckpistole nicht, wenn der Sicherungshebel beschädigt ist.

Suchen Sie bei defektem Sicherungshebel den Kundendienst auf.

Schieben Sie vor allen Arbeiten am Gerät die Sicherungsraste der Hochdruckpistole nach vorne.

Verwenden Sie das Gerät nie ohne montiertes Strahlrohr. Überprüfen Sie das Strahlrohr auf festen Sitz. Das Strahlrohr muss handfest angezogen sein.

Halten Sie die Hochdruckpistole und das Strahlrohr mit beiden Händen.

Prüfen Sie Gerät, Zubehör, Zuleitungen und Anschlüsse auf Beschädigungen. Verwenden Sie das Gerät nur in einwandfreiem Zustand.

Manuelle Schlauchtrommel

Das Gerät ist mit einer manuellen Schlauchtrommel ausgestattet (HD 9/20-4 SX Plus und HD10/21-4 SX Plus).

Schlauch abrollen

1. Die Kurbel der Schlauchtrommel gegen den Uhrzeigersinn drehen.
2. Den Schlauch komplett abrollen.

Schlauch aufrollen

1. Den Schlauch komplett entleeren.
2. Die Kurbel der Schlauchtrommel im Uhrzeigersinn drehen.
3. Den Schlauch komplett aufrollen.

Automatische Schlauchtrommel

Das Gerät ist mit einer automatischen Schlauchtrommel ausgestattet (bei Gerätevarianten HD...SXA).

Schlauch abwickeln

1. Den Schlauch herausziehen.
2. Beim Entlasten rastet die Schlauchtrommel ein.

Schlauch aufwickeln

⚠️GEFAHR

Verletzungsgefahr

Wird der Hochdruckschlauch während des Aufwickels losgelassen, kann er unkontrollierte Bewegungen ausführen und Gegenstände anstoßen und herumschleudern.

Halten Sie den Hochdruckschlauch während des Aufwickelns fest und führen Sie den Schlauch während des Aufwickelvorgangs.

Greifen Sie nicht in die Schlauchtrommel.

1. Den Schlauch kurz herausziehen und anschließend entlasten.
   Die Schlauchtrommel wickelt den Schlauch automatisch auf.

2. Während des Aufwickelns die Aufrollgeschwindigkeit durch Führen des Schlauchs regulieren.

Betrieb

Hochdruckpistole öffnen / schließen

1. Den Sicherungshebel und den Abzugshebel betätigen.
   Die Hochdruckpistole wird geöffnet.
2. Den Sicherungshebel und den Abzugshebel loslassen.
   Die Hochdruckpistole wird geschlossen.

Betrieb mit Hochdruck

Hinweis

Das Gerät ist mit einem Druckschalter ausgestattet. Der Motor läuft nur an, wenn die Hochdruckpistole geöffnet ist.

1. Bei Geräten mit einer Schlauchtrommel: Den Hochdruckschlauch ganz von der Schlauchtrommel abrollen.
2. Den Geräteschalter auf "I" stellen.
   Bei HD 10/25...und 13/18...: Die Kontrollleuchte leuchtet grün.
3. Die Hochdruckpistole entsichern, dazu die Sicherungsraste der Hochdruckpistole nach hinten schieben.
4. Die Hochdruckpistole öffnen.

⚠ GEFAHR

Verletzungsgefahr

Der aus der Druck-/Mengenregelung austretende Wasserstrahl kann Verletzungen verursachen.

Achten Sie darauf, dass sich die Verbindung zwischen der Druck-/Mengenregulierung und dem Stahlrohr nicht löst.

1. Arbeitsdruck und Wassermenge durch Verdrehen der Druck- und Mengenregulierung einstellen.

Hinweis

Bei kleinster Fördermenge sorgt die Abwärme des Motors für eine Wassererwärmung von ca. 15 °C.

Betrieb mit Reinigungsmittel

⚠️WARNUNG

Falscher Umgang mit Reinigungsmitteln

Gesundheitsgefahr

Beachten Sie die Sicherheitshinweise auf dem Reinigungsmittel.

ACHTUNG

Ungeeignete Reinigungsmittel

Beschädigung des Geräts und der zu reinigenden Objekte

Verwenden Sie nur von KÄRCHER freigegebene Reinigungsmittel.

Beachten Sie die dem Reinigungsmittel beigegebene Dosierempfehlungen und Hinweise.

Gehen Sie zum Schutz der Umwelt sparsam mit Reinigungsmitteln um.

Hinweis

KÄRCHER-Reinigungsmittel garantieren ein störungsfreies Arbeiten. Bitte lassen Sie sich beraten oder fordern Sie unseren Katalog oder unsere Reinigungsmittel-Informationsblätter an.

Hinweis

Zum Betrieb mit Reinigungsmittel wird eine Becherschaumlanze (Option) benötigt.

1. Den Behälter abschrauben.

Abbildung G

① Behälter
② Schaumdüse
③ Hochdruckpistole
④ Saugschlauch
⑤ Blendensatz

Reinigungsmittelzumischung: 3= hoch, 2= mittel, 1=niedrig

1. Die gewünschte Blende in den Saugschlauch einstecken.
2. Das Reinigungsmittel in den Behälter füllen.
3. Den Behälter an die Schaumdüse schrauben.
4. Das Strahlrohr von der Hochdruckpistole trennen.
5. Die Becherschaumlanze an der Hochdruckpistole anbringen und handfest anziehen.
6. Den Hochdruckreiniger in Betrieb nehmen.

Empfohlene Reinigungsmethode

1. Das Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.
2. Den gelösten Schmutz mit dem Hochdruckstrahl abspülen.

Nach Betrieb mit Reinigungsmittel

Die Becherschaumlanze muss nach der Benutzung gespült werden, um Reinigungsmittelablagerungen zu vermeiden.

1. Den Behälter abschrauben.
2. Den Reinigungsmittelrest in die Lieferverpackung zurück gießen.
3. Den Behälter mit klaren Wasser füllen.
4. Den Behälter an die Becherschaumlanze schrauben.
5. Die Becherschaumlanze ca. 1 Minute lang betreiben, um Reinigungsmittelreste auszuspülen.
6. Den Behälter leeren.

Betrieb unterbrechen

1. Die Hochdruckpistole schließen. Das Gerät schaltet aus.
2. Die Sicherungsraste nach vorne schieben. Die Hochdruckpistole ist gesichert.

Betrieb fortsetzen

1. Die Sicherungsraste nach hinten schieben. Die Hochdruckpistole ist entsichert.
2. Die Hochdruckpistole öffnen. Das Gerät schaltet ein.

Bereitschaftszeit

Nur die Ausführungen HD 10/25... und HD 13/18... sind mit dieser Funktion ausgestattet.

Innerhalb der Bereitschaftszeit startet das Gerät beim Öffnen der Hochdruckpistole. Die Kontrollleuchte leuchtet grün.

Wenn die Hochdruckpistole 30 Minuten geschlossen bleibt, endet die Bereitschaftszeit. Die Kontrollleuchte blinkt grün.

Bereitschaftszeit zurücksetzen

1. Den Geräteschalter auf "0" stellen.
2. Einige Sekunden warten.
3. Den Geräteschalter auf "I" stellen.

Das Gerät kann durch den Kundendienst auf Dauerbetrieb umgestellt werden.

Betrieb beenden

⚠️WARNUNG

Verbrühungsgefahr

Im ausgeschalteten Gerät enthaltenes Restwasser kann sich erhitzen. Beim Entfernen des Schlauchs vom Wasserzulauf kann das erhitzte Wasser herausspritzen und Verbrühungen verursachen.

Nehmen Sie den Wasserzulaufschlauch erst ab, wenn das Gerät abgekühlt ist.

1. Den Wasserzulauf schließen.
2. Die Hochdruckpistole öffnen.
3. Den Geräteschalter auf "I" stellen und das Gerät 5 bis 10 Sekunden lang laufen lassen.
4. Die Hochdruckpistole schließen.
5. Den Geräteschalter auf "0" stellen.
6. Den Netzstecker mit trockenen Händen aus der Steckdose ziehen.
7. Den Wasserzulauf entfernen.
8. Die Hochdruckpistole öffnen, bis das Gerät drucklos ist.
9. Die Sicherungsraste nach vorne schieben. Die Hochdruckpistole ist gesichert.

Transport

⚠ VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie bei Transport und Lagerung das Gewicht des Geräts.

ACHTUNG

Unsachgemäßer Transport

Beschädigungsgefahr

Schützen Sie den Abzugshebel der Hochdruckpistole vor Beschädigungen.

• Gerät in Fahrzeugen transportieren: Das Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.
• Gerät über längere Strecken transportieren: Das Gerät am Schubbügel ziehen oder schieben.

Krantransport

⚠ GEFAHR

Verletzungsgefahr

Ein unsachgemäß mit dem Kran transportiertes Gerät kann herunterfallen und Verletzungen verursachen. Beachten Sie die örtlichen Unfallverhütungsvorschriften und Sicherheitshinweise.

Das Gerät darf nur durch Personen mit dem Kran transportiert werden, die in der Bedienung des Krans unterwiesen sind.

Kontrollieren Sie vor jedem Krantransport das Hebezeug auf Beschädigung.

Kontrollieren Sie vor jedem Krantransport das Gerät auf Beschädigung.

Heben Sie das Gerät nur so an, wie am Ende des Kapitels beschrieben.

Befestigen Sie die Lastaufnahmeeinrichtung nicht am Schubbügel des Geräts.

Verwenden Sie keine Anschlagketten.

Sichern Sie die Hebeeinrichtung vor unbeabsichtigtem Aushängen der Last.

Entfernen Sie vor dem Krantransport das Strahlrohr mit der Hochdruckpistole, die Düsen und andere lose Gegenstände.

Transportieren Sie während des Hebevorgangs keine Gegenstände auf dem Gerät.

Stehen Sie nicht unter der Last.

Achten Sie darauf, dass sich im Gefahrenbereich des Krans keine Personen aufhalten.

Lassen Sie das Gerät nicht unbeaufsichtigt am Kran hängen.

1. Die Hebeeinrichtung am Gerät befestigen.

Abbildung H

Abbildung I

Abbildung J

Lagerung

⚠ VORSICHT

Nichtbeachtung des Gewichts

Verletzungs- und Beschädigungsgefahr

Beachten Sie bei Transport und Lagerung das Gewicht des Geräts.

Das Gerät nur in Innenräumen lagern.

Gerät aufbewahren

1. Das Strahlrohr mit Hochdruckpistole in den Düsenhalter stellen und im Strahlrohrhalter einrasten.

2. Das Netzkabel um den Kabelhalter wickeln und mit dem Kabelclip sichern.

3. Den Hochdruckschlauch aufwickeln:

a Version S: Den Hochdruckschlauch aufwickeln, auf der Schlauchablage ablegen und mit dem Gummispanner sichern.

b Version SX/SXA: Den Hochdruckschlauch auf die Schlauchtrommel wickeln.

Frostschutz

ACHTUNG

Frost zerstört das nicht vollständig von Wasser entleerte Gerät.

Bewahren Sie das Gerät an einem frostfreien Ort auf.

Ist keine frostfreie Lagerung möglich:

1. Wasser ablassen.
2. Handelsübliches Frostschutzmittel durch das Gerät pumpen.
3. Gerät maximal 1 Minute laufen lassen, bis Pumpe und Leitungen leer sind.

Hinweis

Handelsübliches Frostschutzmittel für Kraftfahrzeuge auf Glykolbasis verwenden. Handhabungsvorschriften des Frostschutzmittelherstellers beachten.

Pflege und Wartung

⚠️GEFAHR

Unabsichtlich anlaufendes Gerät

Verletzungsgefahr, Stromschlag

Schalten Sie vor allen Arbeiten das Gerät aus und ziehen Sie den Netzstecker.

Hinweis

Altöl darf nur von den dafür vorgesehenen Sammelstellen entsorgt werden. Bitte geben Sie anfallendes Altöl dort ab. Verschmutzen der Umwelt mit Altöl ist strafbar.

Sicherheitsinspektion / Wartungsvertrag

Mit Ihrem Händler können Sie eine regelmäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen. Bitte lassen Sie sich beraten.

Wartungsintervalle

Vor jedem Betrieb

• Das Netzkabel auf Schäden prüfen.
  Ein beschädigtes Kabel unverzüglich durch den autorisierten Kundendienst oder eine Elektrofachkraft ersetzen lassen.
• Den Hochdruckschlauch auf Beschädigung prüfen. Einen beschädigten Hochdruckschlauch unverzüglich ersetzen.
  ● Das Gerät auf Dichtheit prüfen.
  3 Tropfen Wasser pro Minute sind zulässig. Bei stärkerer Undichtigkeit den Kundendienst aufsuchen.

Wöchentlich

- Den Ölstand prüfen. Bei milchigem Öl (Wasser im Öl) sofort den Kundendienst aufsuchen.

- Den Feinfilter reinigen.

Abbildung K

① Filtergehäuse

② Feinfilter

③ O-Ring

④ Henkel, ausklappbar

⑤ Anschlussstutzen

⑥ Überwurfmutter

a Die Überwurfmutter abschrauben.

b Den Anschlussstutzen herausziehen.

c Den Feinfilter an dem ausklappbaren Henkel aus dem Filtergehäuse ziehen.

d Den Feinfilter mit klarem Wasser abspülen oder mit Druckluft ausblasen.

e Den O-Ring am Feinfilter überprüfen und bei Bedarf erneuern.

f Den Feinfilter in das Filtergehäuse stecken.

g Den O-Ring am Anschlussstutzen überprüfen und bei Bedarf erneuern.

h Den Anschlussstutzen anbringen.

i Die Überwurfmutter aufschrauben und handfest anziehen.

Alle 500 Betriebsstunden, mindestens jährlich

- Die Wartung des Geräts durch den Kundendienst durchführen lassen.

Das Öl in der Hochdruckpumpe wechseln:

a Das Gerät nach hinten kippen und ablegen.

b Einen Auffangbehälter für das Altöl unter die Auslaufrinne stellen.

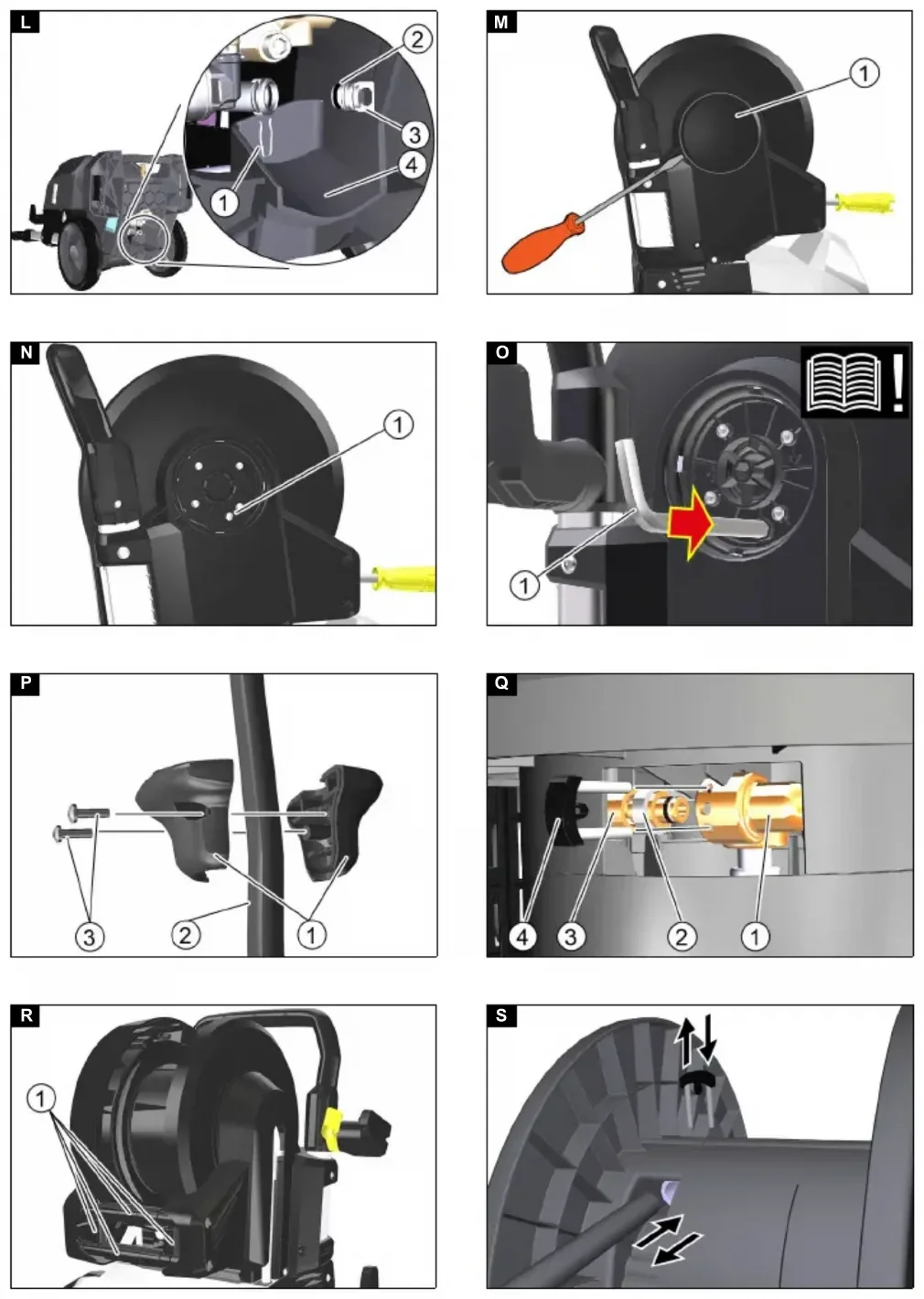

Abbildung L

①Klammer

②O-Ring

③ Stopfen

④ Ablaufrinne

c Die Klammer nach unten herausziehen.

d Den Stopfen herausziehen.

e Das Öl in einen Auffangbehälter ablassen.

f Den O-Ring am Stopfen prüfen, bei Bedarf erneuern.

g Den Stopfen einstecken und mit der Klammer sichern.

h Eventuell in der Ablaufrinne verbleibendes Öl abwischen.

i Das Gerät aufrichten.

j Die Befestigungsschraube der Gerätehaube herausdrehen.

k Die Gerätehaube abnehmen.

I Die Deckel des Ölbehälters abnehmen.

Abbildung D

① Deckel

② Ölbehälter

m Neues Öl langsam einfüllen damit Luftblasen entweichen können. Ölmenge und Ölsorte siehe "Technische Daten".

n Die Deckel des Ölbehälters wieder anbringen.

o Die Gerätehaube wieder anbringen und befestigen.

p Das Gerät 5 Minuten lang betreiben und anschließend den Ölstand nochmals kontrollieren.

Wartungsarbeiten

Hochdruckschlauch ersetzen bei automatischer Schlauchtrommel

⚠️WARNUNG

Verletzungsgefahr

Die Schlauchtrommel kann sich unerwartet sehr schnell drehen, wenn die Rastung sich löst.

Befolgen Sie die folgenden Schritte gewissenhaft und sichern Sie die Schlauchtrommel wie beschrieben.

Hinweis

Für dieses Gerät sind nur Hochdruckschläuche in der Ausführung "Ultra Guard" geeignet.

1. Den Deckel an der Schlauchtrommel mit einem Schraubendreher abheben.

Abbildung M

① Deckel

1. Den Hochdruckschlauch ganz von der Schlauchtrommel abrollen.

2. Einen Innensechskantschlüssel SW 10 durch die sechseckige Öffnung im Gehäuse stecken. Den Schlüssel so weit einstecken, dass die Schlauch- trommel blockiert ist.

Abbildung N

① Öffnung, sechseckig

Abbildung O

① Innensechskantschlüssel SW 10

1. 2 Schrauben herausdrehen.

Abbildung P

① Schlauchstopper

② Hochdruckschlauch

③ Schraube

1. Den Schlauchstopper vom Hochdruckschlauch abnehmen.

2. Den Sicherungshaken herausziehen.

Abbildung Q

① Schlauchanschluss

② Unterlegscheiben

③ Hochdruckschlauch.

4 Sicherungshaken

1. Den Hochdruckschlauch aus dem Schlauchanschluss ziehen.

2. Den neuen Hochdruckschlauch durch die Schlauchführungsrollen führen und in den Schlauchanschluss stecken. Drehrichtung der Schlauchtrommel beachten.

Abbildung R

① Schlauchführungsrolle

1. Den Sicherungshaken in den Schlauchanschluss stecken.

2. Prüfen, ob alle Unterlegscheiben hinter dem Sicherungshaken sitzen.

3. Den Schlauchstopper am anderen Ende des Hochdruckschlauchs anbringen. Abstand zum Schlau-chende ungefähr 1 m (zur Hochdruckpistole).

4. Das Gerät an die Wasser- und Stromversorgung anschließen, in Betrieb nehmen und den Anschluss auf Dichtheit prüfen.

5. Den Schlauch spannen und auf Zug halten. Während der Schlauch gespannt ist, den Innensechskantschlüssel herausziehen.

6. Die Schlauchtrommel durch Ziehen am Hochdruckschlauch entriegeln und den Hochdruckschlauch langsam aufrollen lassen. Die Aufrollgeschwindigkeit durch Festhalten des Schlauchs kontrollieren.

7. Den Deckel wieder anbringen.

Hochdruckschlauch ersetzen bei manueller Schlauchtrommel

1. Den Hochdruckschlauch vollständig von der Schlauchtrommel abrollen.
2. Die Befestigungsklammer für den Hochdruckschlauch heraushebeln und den Schlauch herausziehen.
3. Den Schlauchnippel ganz in das Knotenstück der Schlauchtrommel einschieben und mit der Befestigungsklammer sichern.

Abbildung S

Hilfe bei Störungen

⚠️GEFAHR

Unabsichtlich anlaufendes Gerät, Berührung von stromführenden Teilen

Verletzungsgefahr, Stromschlag
Schalten Sie vor Arbeiten am Gerät das Gerät aus.
Ziehen Sie den Netzstecker.
Lassen Sie alle Prüfungen und Arbeiten an elektrischen Teilen vom Fachpersonal ausführen.
Suchen Sie bei Störungen, die in diesem Kapitel nicht genannt sind, einen autorisierten Kundendienst auf.

Kontrollleuchte

Hinweis

Diese Funktion ist nur bei HD 10/25... und HD 13/18... vorhanden.

Die Kontrollleuchte zeigt Betriebszustände (grün) und Störungen (rot) an.

Rücksetzen der Kontrollleuchte

1. Den Geräteschalter auf "0" stellen.
2. Einige Sekunden warten.
3. Den Geräteschalter auf "l" stellen.

Betriebszustandsanzeige

Dauerlicht grün

Das Gerät ist betriebsbereit.

1 mal grün blinken

Die Betriebsbereitschaft ist nach 30 Minuten Dauerbetrieb abgelaufen und das Gerät wird abgeschaltet (Sicherheit bei geplatztem Hochdruckschlauch).

Zum erneuten Starten der Bereitschaftszeit:

1. Den Geräteschalter auf "0" stellen.
2. Einige Sekunden warten.
3. Den Geräteschalter auf "l" stellen.

Störungsanzeige

1 mal rot blinken

Die Hochdruckseite ist undicht.

1. Den Hochdruckschlauch, die Schlauchverbindungen und die Hochdruckpistole auf Dichtheit prüfen.

2 mal rot blinken

Der Motor ist zu heiß.

1. Den Geräteschalter auf "0" stellen.
2. Das Gerät abkühlen lassen.
3. Den Geräteschalter auf "l" stellen.

Hinweis

Bei wiederholtem Auftreten dieser Störung Düse, Wasserzulauftemperatur, Umgebungstemperatur und Netzspannung prüfen.

3 mal rot blinken

Ein Fehler in der Spannungsversorgung ist aufgetreten.

1. Den Netzanschluss und die Netzsicherungen prüfen.

4 mal rot blinken

Die Stromaufnahme ist zu groß.

1. Den Kundendienst aufsuchen.

Störungen ohne Anzeige

Das Gerät lässt sich nicht starten.

1. Wenn die Kontrollleuchte grün blinkt: a Den Geräteschalter auf "0" stellen. b Den Geräteschalter auf "l" stellen.

2. Den Motor abkühlen lassen: a Den Geräteschalter auf "0" stellen. b Das Gerät abkühlen lassen. c Den Geräteschalter auf "I" stellen.

3. Das Netzkabel auf Schaden prüfen.

4. Die Netzspannung prüfen.

5. Bei einem elektrischem Defekt den Kundendienst aufsuchen.

Das Gerät kommt nicht auf Druck

1. Prüfen ob die Hochdruckdüse die richtige Größe hat (siehe Kapitel "Technische Daten").
2. Die Düse reinigen oder erneuern.
3. Das Gerät entlüften (siehe Kapitel "Wasseranschluss/Gerät entlüften").
4. Den Feinfilter reinigen, bei Bedarf erneuern (siehe Kapitel "Pflege und Wartung/Wöchentlich").
5. Die Wasserzulaufmenge prüfen (erforderliche Menge siehe Kapitel "Technische Daten").
6. Bei Bedarf den Kundendienst aufsuchen.

Die Pumpe ist undicht.

Bis zu 3 Tropfen Wasseraustritt pro Minute sind zulässig.

- Bei stärkerer Undichtheit das Gerät durch den Kundendienst prüfen lassen.

Die Pumpe klopft

1. Die Wasserzulaufmenge prüfen (erforderliche Menge siehe Kapitel "Technische Daten").
2. Das Gerät entlüften (siehe Kapitel "Wasseranschluss/Gerät entlüften").
3. Den Feinfilter reinigen, bei Bedarf erneuern (siehe Kapitel "Pflege und Wartung/Wöchentlich").
4. Bei Bedarf den Kundendienst aufsuchen.

Die Reinigungsmittel-Beimischung ist zu gering

1. Prüfen, ob die verwendete Becherschaumlanze zur Fördermenge des Geräts passt.
2. Den Becher der Becherschaumlanze nachfüllen.
3. Eine größere Blende auf den Saugschlauch stecken.
4. Den Saugschlauch und die Becherschaumdüse auf Reinigungsmittel-Ablagerungen prüfen. Ablagerungen mit lauwarmen Wasser entfernen.
5. Bei Bedarf den Kundendienst aufsuchen.

Die Schaumbildung ist zu gering

1. Prüfen, ob die verwendete Becherschaumlanze zur Fördermenge des Geräts passt.
2. Den Saugschlauch und die Becherschaumlanze auf Reinigungsmittel-Ablagerungen prüfen. Ablagerungen mit lauwarmen Wasser entfernen.
3. Bei Bedarf den Kundendienst aufsuchen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

(Adresse siehe Rückseite)

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.286-xxx.x

Einschlägige EU-Richtlinien

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2009/125/EG

Angewandte Verordnung(en)

(EU) 2019/1781

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 9/20-4 S

HD 10/21-4 S

EN 61000-3-11: 2020

HD 13/18-4 S

HD 10/25-4 S

EN 62233: 2008

Angewandte nationale Normen

Schallleistungspegel dB(A)

HD 9/20-4 S(XA)

Gemessen: 91

Garantiert: 93

HD 10/21-4 S(XA)

Gemessen: 91

Garantiert: 93

HD 13/18-4 S(XA)

Gemessen: 91

Garantiert: 93

HD 10/25-4 S(XA)

Gemessen: 91

Garantiert: 93

Die Unterzeichnenden handeln im Auftrag und mit Voll-macht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Elektrischer Anschluss
Spannung				V			400			400
P	h	a	s	e		~		3	3	3	3
Frequenz Hz 50 50 50 50 50 50 50
Maximal zulässige Netzimpedanz Ω				-	-	-	-	-	-	-
Anschlussleistung kW				7,0 7,0 7,0 8,0 8,0 8,0 8
Schutzart					IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Netzabsicherung (träge, Char. C)				A	16	16	16	16	16	16	16
Verlängerungskabel 10 m				mm2	2,5 2,5	2,5 2,5	2,5 2,5
Verlängerungskabel 30 m				mm2	4	4	4	4	4	4	4
Wasseranschluss
Zulaufdruck (max.)				MPa	1	1	1	1	1	1	1
Zulauftemperatur (max.)				°C	60	60	60	60	60	60	60
Zulaufmenge (min.)				l/h	1100	1100	1100	1200	1200	1200	1200
Ansaughöhe (max.)				m	0,5 0,5	0,5 0,5	0,5 0,5
Mindestlänge Wasserzulaufschlauch				m	7,5 7,5	7,5 7,5	7,5 7,5
Mindestdurchmesser Wasserzulauf-schlauch				in	1	1	1	1	1	1	1

	HD 9/20-4 S	HD 9/20-4 SX Plus	HD 9/20-4 SXA	HD 10/21-4 S	HD 10/21-4 SX Plus	HD 10/21-4 SXA	HD 10/21-4 S
Saugfilter Bestellnummer 4.730-		4.730-	4.730-	4.730-	4.730-	4.730-	4.730-
	012.0	012.0	012.0	012.0	012.0	012.0	012.0

Leistungsdaten Gerät

Düsengröße der Standarddüse 047 047 047 050 050 050 050
Betriebsdruck Wasser mit Standard- düse	M	P	a	2	0	2	0	2	0
Betriebsüberdruck (max.) MPa 25 25 25 25 25 25
Fördermenge, Wasser l/min 15 15 15 16,7 16,7 16,7 16,67
Rückstoßkraft der Hochdruckpistole N 48 49 49 56 56 56 56

Maße und Gewichte

Typisches Betriebsgewicht kg	62,4 67,1 74 63,4 68,1 75 63,4
Länge	mm	607 607 607 607 607 607 607
Breite	mm	518 518 518 518 518 518 518
Höhe	mm	1063	1063	1063	1063	1063	1063	1063
Ölmenge	I	1,0	1,0	1,0	1,0	1,0	1,0	1
Ölsorte	Typ	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90

Ermittelte Werte gemäß EN 60335-2-79

Hand-Arm-Vibrationswert	m/s2	3,6	3,7	3,7	4,6	4,4	4,4	4,6
Unsicherheit K	m/s2	0,9	0,9	0,9	1,0	0,9	0,9	1
Schalldruckpegel LpA	d	B	(	A	)	7	2	7
Unsicherheit KpA	dB(A)	3	3	3	3	3	3	3
gemessener Schallleistungspegel LWA	d	B	(	A	)	9	1	9
garantierterSchallleistungspegel LWA,d	d	B	(	A	)	9	3	9

HD 10/25-4 S

HD 10/25-4SXA

HD 10/25-4 S

HD 10/25-4 S

HD 10/25-4SXA

HD 13/18-4 S

HD 13/18-4SXA

Ländervariante

Land		EU	EU	KAP	KAP	EU II	EU	EU
Elektrischer Anschluss
Spannung	V	400			400			220
Phase	~	3	3	3	3	3	3	3
Frequenz	Hz	50 50 60	60 50 50	50
Maximal zulässige Netzimpedanz	Ω	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Anschlussleistung	kW	8,8	8,8	7,5	8	8,5	8,8	8,8
Schutzart		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Netzabsicherung (träge, Char. C)	A	16	16	25	16	25	16	16
Verlängerungskabel 10 m	mm2	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Verlängerungskabel 30 m	mm2	4	4	4	4	4	4	4

Wasseranschluss

Zulaufdruck (max.)	MPa	1	1	1	1	1	1	1
Zulauftemperatur (max.)	°C	60	60	60	60	60	60	60
Zulaufmenge (min.)	l/h	1200	1200	1200	1200	1200	1500	1500
Ansaughöhe (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Mindestlänge Wasserzulaufschlauch	m	7,5	7,5	7,5	7,5	7,5	7,5	7,5
		HD 10/25-4 S	HD 10/25-4SXA	HD 10/25-4 S	HD 10/25-4 S	HD 10/25-4SXA	HD 13/18-4 S	HD 13/18-4SXA
Mindestdurchmesser Wasserzulauf-schlauch	i	n	1	1	1	1	1	1
Saugfilter Bestellnummer 4.730-			4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Leistungsdaten Gerät
Düsengröße der Standarddüse 047 047 055 050 050 075 075
Betriebsdruck Wasser mit Standard-düse	M	P	a	2	5	2	5	1
Betriebsüberdruck (max.) MPa 28 28 22 25 26 25 25
Fördermenge, Wasser	l/min	16,67	16,67	16,67	16,67	16,67	21,67	21,67
Rückstoßkraft der Hochdruckpistole N		62 62 54 58 60 68 68
Maße und Gewichte
Typisches Betriebsgewicht	kg	67	78,6	67,0	67	75	69,8	81,4
Länge	mm	607 607	607 607	607 607 607
Breite	mm	518 518	518 518	518 518 518
Höhe	mm	1063	1063	1063	1063	1063	1063	1063
Ölmenge	l	1,0	1,0	1	1	1	1,0	1,0
Ölsorte	Typ	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90	SAE 90
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm-Vibrationswert m/s	^2	4,7	4,7	6,1	6,6	5,3	3,7	3,7
Unsicherheit K	m/s^2	1	1	1,5	1,2	1,3	0,9	0,9
Schalldruckpegel L_pA	d	B	( A )		7	4	7	6
Unsicherheit K_pA	d	B	( A )		) 3	3	3	3
gemessener Schallleistungspegel L_WA	d	B	( A )		9	1	9	1
garantierterSchallleistungspegel L_WA d	d	B	( A )		9	3	9	3

Ausnahmegrund nach Verordnung (EU) 2019/1781 Anhang I Abschnitt 2 (12): j)

Technische Änderungen vorbehalten.

Contents

Automatische slangtrommel

① Inbussleutel SW 10

Relevante EU-direktiver

2000/14/EF

③ Augstspiediena pistole

④ Sūkšanas šljutene

⑤ Diafragmas komplekts

Relevantne EU direktive

2000/14/EZ

www.kaercher.de/REACH

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
