Produkttyp	Intelligenter Saug- und Wischroboter
Marke und Modell	MEDION MD 19305
Abmessungen	Ca. 31 x 8 cm (Durchmesser x Höhe)
Gewicht	Ca. 2,5 kg
Akku	Lithium-Ionen, 14,4 V, 2400 mAh, 34,56 Wh
Akkulaufzeit	Bis zu 90 Minuten
Ladezeit	4 bis 6 Stunden
Stromversorgung	Netzadapter 100–240 V, 50/60 Hz, Ausgang 19 V 0,6 A
Fassungsvermögen Staubbehälter	0,45 l (ohne Wassertank) / 0,30 l (mit Wassertank)
Wassertank	Ja, für Wischfunktion
Filter	EPA-Filter + Schwamm
Geräuschpegel	65 dB (Normalmodus) bis 72 dB (Maximalleistung)
Reinigungsmodi	Automatisch, punktuell, zufällig, Rückkehr zur Station
Funktionen	Saugen und Wischen, Fernbedienung, Smartphone-App (Wi-Fi 2,4 GHz), Zeitplanung, Sturzsensoren
Konnektivität	Wi-Fi 802.11 b/g, 2,4 GHz, MEDION Robots App (Android/iOS)
Fernbedienung	Ja, mit 2 AAA-Batterien 1,5 V
Bürsten	2 Seitenbürsten (L und R) + zentrale Reinigungsbürste
Schutzart	IP20 (Netzadapter)
Betriebstemperatur	10 °C bis 40 °C
Mitgeliefertes Zubehör	Ladestation, Netzteil, Fernbedienung, 2 Ersatz-Seitenbürsten, 2 Wischtücher, Ersatzfilter, Reinigungsbürste
Wartung	Staubbehälter nach jedem Gebrauch leeren, Bürsten und Filter regelmäßig reinigen, Sensoren und Kontakte reinigen
Garantie und Kundendienst	MEDION Kundendienst (Kontaktdaten in der Anleitung), gesetzliche Garantie

Häufig gestellte Fragen - MD 19305 MEDION

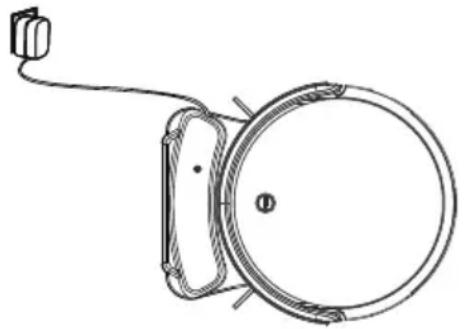

Wie lade ich den Saugroboter MEDION MD 19305?

Sie können den Lithium-Ionen-Akku direkt über das am Roboter angeschlossene Netzteil laden oder indem Sie ihn auf die Ladestation stellen. Die vollständige Aufladung dauert etwa 4 bis 6 Stunden. Die CLEAN-Anzeige blinkt während des Ladens orange und leuchtet grün, sobald der Akku vollständig geladen ist.

Wie hoch ist die Akkulaufzeit des Roboters und wie kann ich sie maximieren?

Die maximale Akkulaufzeit beträgt 90 Minuten. Um sie zu maximieren, laden Sie den Akku vor dem Gebrauch vollständig auf, verwenden Sie den Schlafmodus, wenn der Roboter nicht benutzt wird, und reinigen Sie regelmäßig Bürsten und Filter, um Leistungseinbußen zu vermeiden.

Wie verbinde ich den Roboter mit der MEDION Robots App?

Stellen Sie sicher, dass Sie über ein 2,4-GHz-WLAN-Netz verfügen. Laden Sie die MEDION Robots App aus dem Google Play Store oder App Store herunter. Erstellen Sie ein Konto oder melden Sie sich an. Schalten Sie den Roboter ein, drücken Sie die CLEAN-Taste 3 Sekunden lang, bis ein Piepton ertönt (Pairing-Modus). Folgen Sie den Anweisungen in der App, um die Einrichtung abzuschließen.

Kann die Reinigung im Voraus programmiert werden?

Ja, Sie können über die Fernbedienung eine Startzeit programmieren. Stellen Sie zuerst die aktuelle Uhrzeit ein (CLOCK-Taste) und verwenden Sie dann die PLAN-Taste, um die Startzeit festzulegen. Der Roboter startet automatisch zur eingestellten Zeit.

Wie verwende ich die Wischfunktion?

Entfernen Sie den Staubbehälter, setzen Sie den mitgelieferten Wassertank ein, füllen Sie ihn mit Wasser (nicht über die Max-Marke) und befestigen Sie ein Wischtuch. Sie können die Wassermenge (niedrig, mittel, hoch) über die App einstellen. Der Roboter reinigt Hartböden durch Kombination von Saugen und Wischen.

Was tun, wenn der Roboter Hindernisse oder Treppen nicht erkennt?

Reinigen Sie die Sturzsensoren und die vorderen Sensoren mit einem trockenen Tuch. Stellen Sie sicher, dass die Böden nicht zu dunkel sind (die Sensoren können weniger empfindlich sein). Wenn das Problem weiterhin besteht, installieren Sie eine physische Barriere, um die Treppen zu sichern.

Wie reinige ich den Staubbehälter und den Filter?

Entfernen Sie nach jedem Gebrauch den Staubbehälter von vorne, öffnen Sie den Deckel und leeren Sie den Inhalt in einen Mülleimer. Reinigen Sie den EPA-Filter und den Schwamm mit der mitgelieferten Bürste. Sie können den Behälter auch mit warmem Wasser ausspülen (gut trocknen, bevor Sie ihn wieder einsetzen). Stellen Sie sicher, dass der Filter vor der erneuten Verwendung richtig eingesetzt ist.

Welche Bodenarten kann der Roboter reinigen?

Der Roboter ist für harte, glatte Böden (Fliesen, Parkett, Laminat) ausgelegt. Er ist nicht für Teppiche mit langem Flor geeignet. Verwenden Sie ihn ohne Bürsten auf Teppichen, um Schäden am Gerät zu vermeiden.

Wie tausche ich die Seitenbürsten aus?

Schalten Sie den Roboter aus und legen Sie ihn mit der Oberseite nach oben. Verwenden Sie einen Kreuzschlitzschraubendreher, um die Schrauben der Bürsten zu lösen. Entfernen Sie die alten Bürsten, reinigen Sie die Halterungen und setzen Sie die neuen Bürsten unter Beachtung der Markierungen L (links) und R (rechts) ein, bis sie einrasten. Ziehen Sie die Schrauben wieder fest.

Was tun, wenn sich der Roboter nicht bewegt oder akustische Signale abgibt?

Schlagen Sie im Abschnitt Fehlerbehebung der Anleitung nach. Mögliche Ursachen: blockierte Räder (reinigen), entladener Akku (aufladen), verschmutzte Sensoren (reinigen) oder verstopfte Bürsten (demonteren und reinigen). Wenn das Problem weiterhin besteht, wenden Sie sich an den MEDION-Kundendienst.

BEDIENUNGSANLEITUNG MD 19305 MEDION

1. Informationen zu dieser Bedienungsanleitung .... 5

1.1. Zeichenerklärung....5

2. Bestimmungsgemäßer Gebrauch

3. Sicherheitshinweise

3.1. Sicher mit Akkus/Batterien umgehen 12

4. Lieferumfang 14

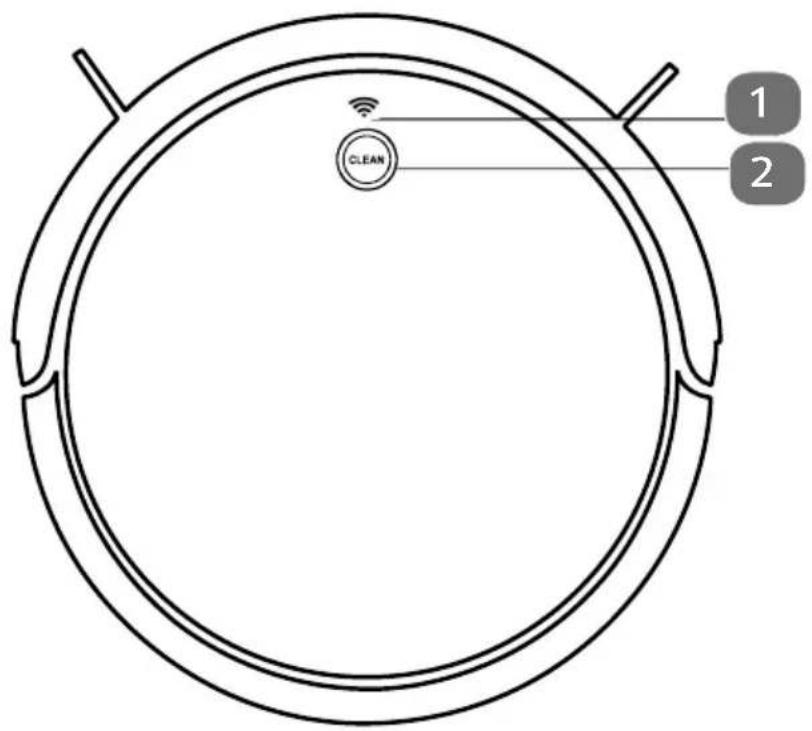

5. Geräteübersicht IT 1

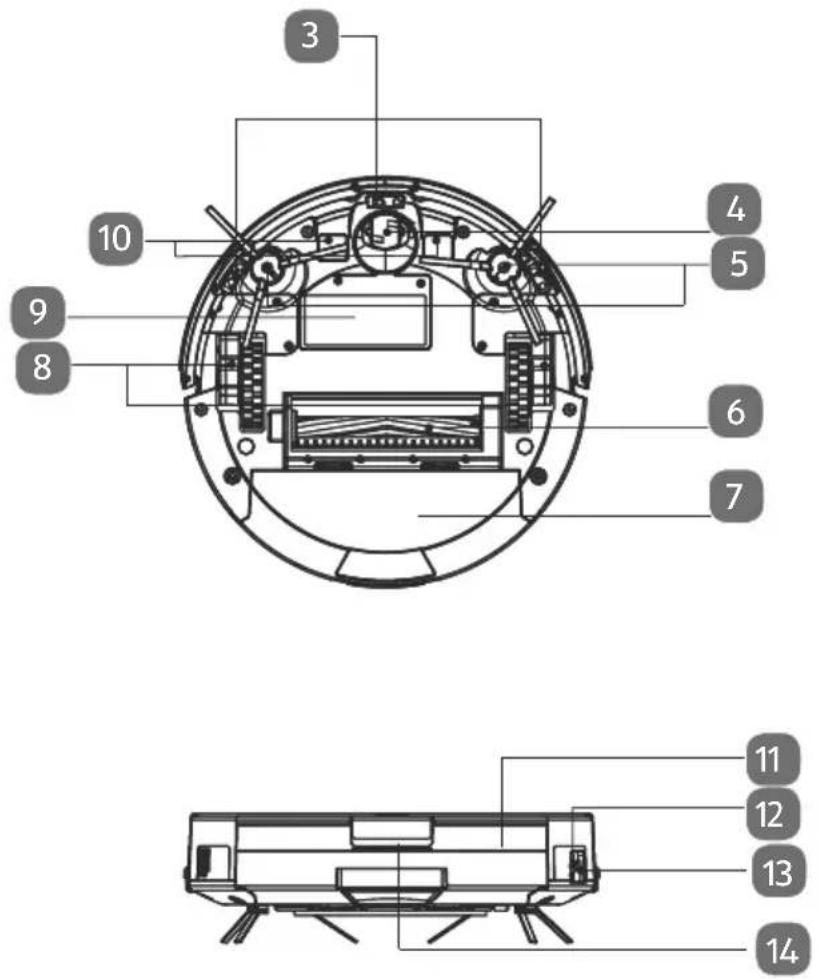

5.1. Unterseite/Seitenansicht 16

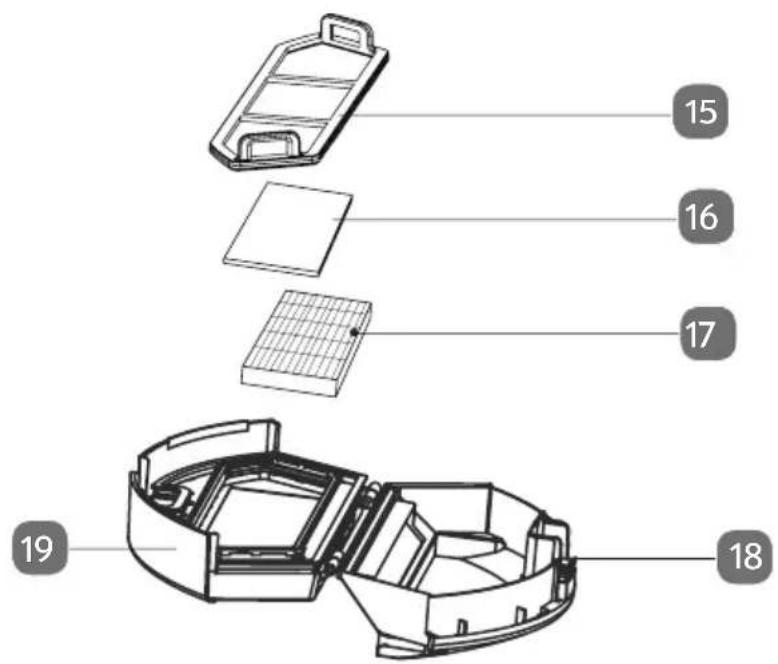

5.2. Staubbehälter mit Filter 17

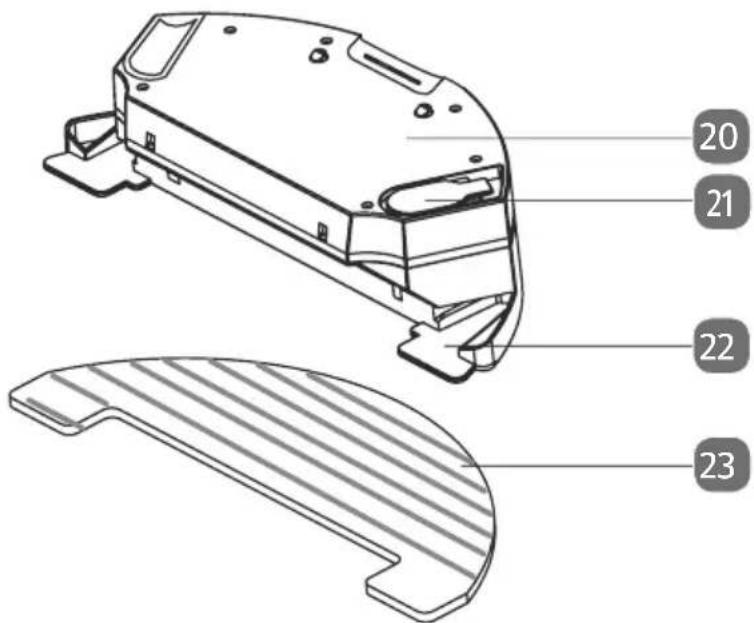

5.3. Wasserbehälter 17

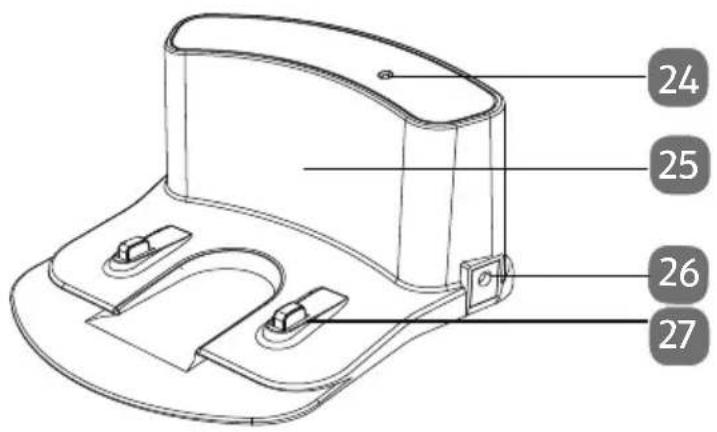

5.4. Ladestation....18

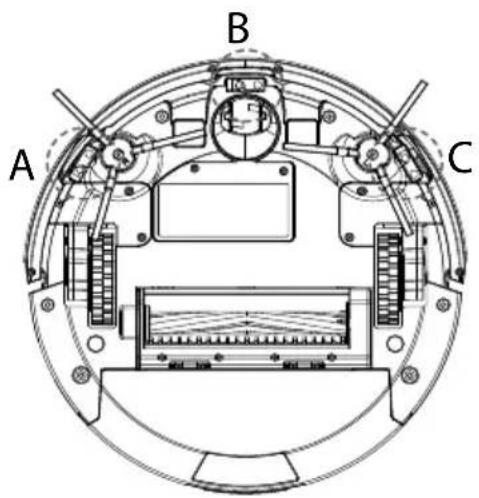

5.5. Sensoren am Saug-Wischroboter 18

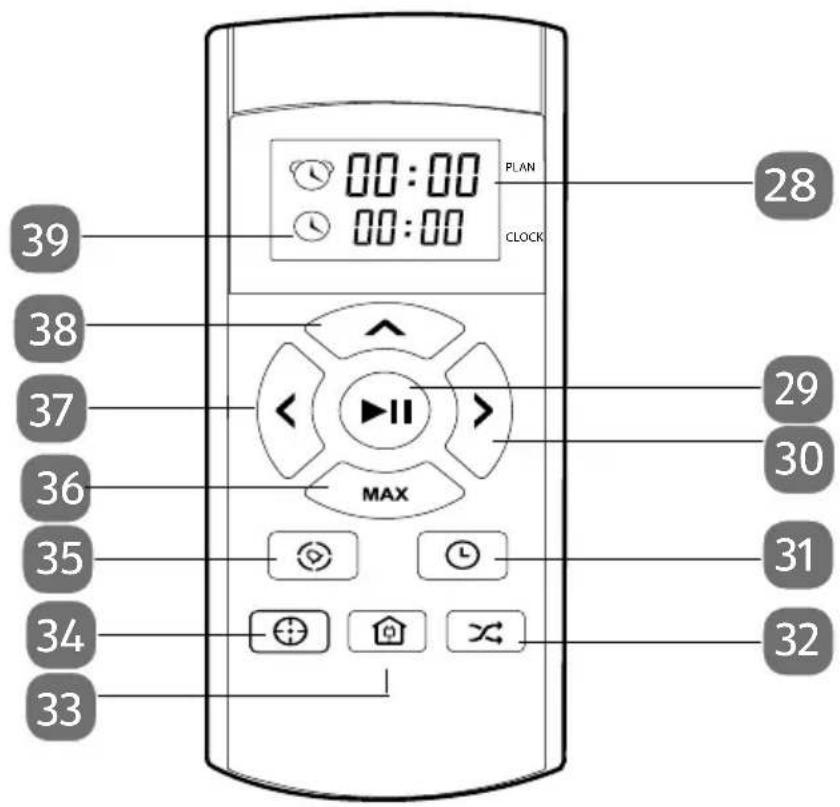

5.6. Fernbedienung 19

6. Erste Inbetriebnahme

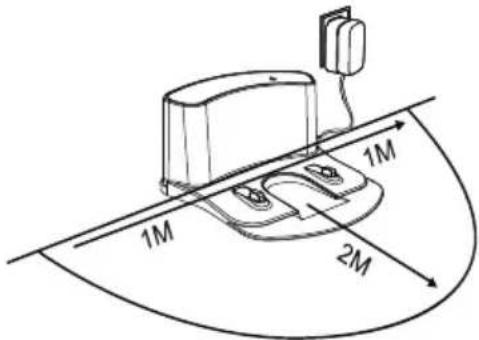

6.1. Aufstellort der Ladestation 20
6.2. Reinigungsbürsten anbringen 2
6.3. Akkublock aufladen 20
6.4. Batterien in die Fernbedienung einlegen 21
6.5. Uhrzeit einstellen 21

7. Staubsaugerbetrieb 2

7.1. Startzeit einstellen 24
7.2. Modus auswählen 2
7.3. Energiemanagement des Saug-Wischroboters ....25

8. Steuerung des Saug-Wischroboters über die App 26

8.1. Systemvoraussetzungen 26
8.2. Installation über Google Play Store ^® oder Apple ^® App Store......26

9. Einrichtung der App und Verbindung mit dem Saug-Wischroboter ..... 27

9.1. Funktionen in der App 28
9.2. Reinigung starten/stoppen 2
9.3. Manuelle Steuerung 2
9.4. Rückkehr zur Ladestation....28
9.5. Wassermenge einstellen....28

10. Reinigung und Pflege...... 29

10.1. Staubbehälter reinigen....30
10.2. Wasserbehälter reinigen....30
10.3. Saugöffnung reinigen 30
10.4. Bürsten reinigen 31

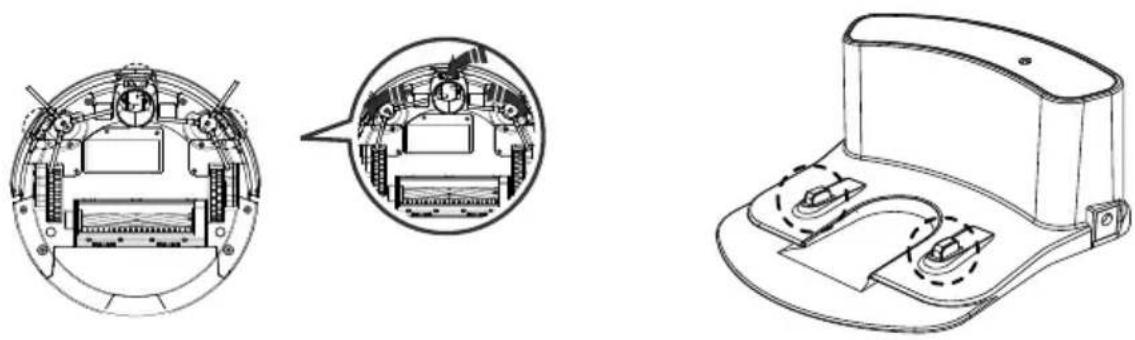

10.5. Kontakte und Sensoren reinigen......31

11. Problemlösung 32

12. Lagerung/Transport 33

1. Akkublock entfernen.... 33
2. Entsorgung 34
3. Technische Daten 35
4. EU - Konformitätsinformation 36
5. Serviceinformationen 37
6. Impressum 39
7. Datenschutzerklärung 40

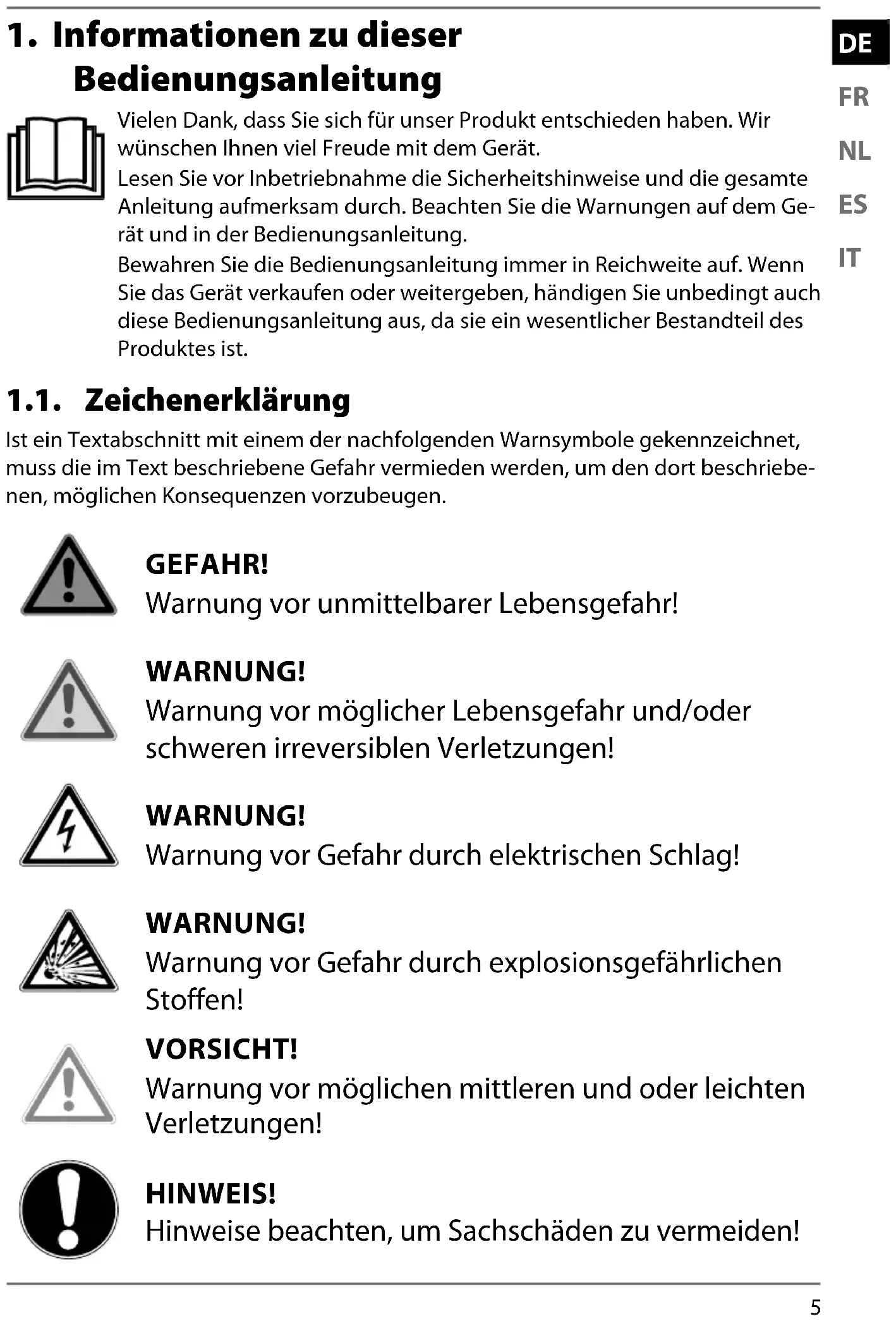

1. Informationen zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.

1.1. Zeichenerklärung

Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebenen, möglichen Konsequenzen vorzubeugen.

GEFAHR!

Warnung vor unmittelbarer Lebensgefahr!

WARNUNG!

Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

WARNUNG!

Warnung vor Gefahr durch elektrischen Schlag!

WARNUNG!

Warnung vor Gefahr durch explosionsgefährlichen Stoffen!

VORSICHT!

Warnung vor möglichen mittleren und oder leichten Verletzungen!

HINWEIS!

Hinweise beachten, um Sachschäden zu vermeiden!

Weiterführende Informationen für den Gebrauch des Gerätes!

Hinweise in der Bedienungsanleitung beachten!

Aufzählungspunkt / Information über Ereignisse während der Bedienung

Auszuführende Handlungsanweisung

Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.

Schutzklasse II

Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.

Gleichstrom-Symbol

Polaritätskennzeichnung

Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Polarität des Steckers, es gibt zwei Varianten der Polarität entweder Innen Plus und Außen Minus (Abb. A) oder Innen Minus und Außen Plus (Abb. B).

Symbol für elektrisches Schaltnetzteil

Transformator - kurzschlussfest

Transformator, bei dem die Temperatur festgelegte Grenzwerte nicht überschreitet, wenn der Transformator überlastet oder kurzgeschlossen ist, und der nach dem Entfernen der Überlast oder des Kurzschlusses weiterhin alle Anforderungen dieser Norm erfüllt.

Energieeffizienz Level VI

Die Energie Effizienz Level sind eine Standardunterteilung der Wirkungsgrade externer und interner Netzteile. Die Energieeffizienz gib dabei den Wirkungsgrad an und wird bis zur Level VI (effizientestes Level) unterteilt.

Benutzung in Innenräumen

Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.

Gerät umweltgerecht entsorgen (siehe „14. Entsorgung“ auf Seite 34)

IP20

Der AC/DC Adapter verfügt gemäß DIN EN 60529 über die Schutzart IP20, dies bedeutet:

Der AC/DC Adapter ist geschützt:

- gegen den Zugang zu gefährlichen Teilen mit einem Finger.

- gegen Eindringen von festen Fremdkörper mit einem Durchmesser von 12,5 mm und größer

Der AC/DC Adapter ist nicht wasserdicht

Nur mitgelieferte Ladestation verwenden.

Nur mitgeliefertes, abnehmbares Netzteil S012DBV1900060 verwenden.

Ta=40°

Der Netzadapter ist verwendbar bis zu einer Umgebungstemperatur von 40 °C.

2. Bestimmungsgemäßer Gebrauch

Der Saug-Wischroboter dient zur selbsttätigen, trockenen Reinigung von glatten, ebenen Fußböden im Innenbereich.

Verwenden Sie das Gerät nicht im Freien.

Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

■ Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
■ Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.

Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.

3. Sicherheitshinweise

WARNUNG!

Verletzungsgefahr!

Verletzungsgefahr für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

■ Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren.
■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg-

lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

DE

■ Kinder dürfen nicht mit dem Gerät spielen.
■ Reinigung und Benutzer-Wartung dürfen nicht durch KinderNL durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.

■ Kinder jünger als 8 Jahre sollen vom Gerät und dem /NetzadT apter/Netzkabel ferngehalten werden.

■ Alle verwendeten Verpackungsmaterialien (Plastiktüten, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.

GEFAHR!

Stromschlaggefahr!

Stromführende Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.

■ Verwenden Sie zum Laden des Akkus den mitgelieferten Netzadapter und die Ladestation.
■ Der Netzadapter darf nur in trockenen Innenräumen verwendet werden.
■ Schließen Sie den Netzadapter nur an eine gut erreichbare, ordnungsgemäß installierte Steckdose an. Die örtliche Netzspannung muss den technischen Daten des Netzadapters entsprechen.
■ Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.
■ Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose, ziehen Sie nicht am Kabel. Knicken oder quetschen Sie das Netzkabel nicht.
■ Ziehen Sie bei Beschädigung des Steckers, des Netzkabels, der Ladestation oder des Gerätes oder, wenn Flüssigkeiten oder Fremdkörper ins Innere des Gerätes gelangt sind, sofort den Stecker aus der Steckdose.
■ Verwenden Sie das Gerät nur in geschlossenen Räumen und setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus.

■ Fassen Sie das Gerät nicht mit nassen Händen an, während Sie das Gerät laden.

■ Vor dem ersten Gebrauch und nach jeder Benutzung den Saug-Wischroboter sowie das Netzkabel auf Beschädigungen überprüfen.

■ Gerät nicht in Betrieb nehmen, wenn der Saug-Wischroboter, die Ladestation oder das Netzkabel sichtbare Schäden aufweist.

■ Wenn Sie einen Transportschaden feststellen wenden Sie sich umgehend an den Service.

■ Bei längerer Abwesenheit oder bei Gewitter ziehen Sie das Netzteil aus der Steckdose.

■ Tauchen Sie den Saug-Wischroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs das Netzteil aus der Steckdose.

■ Laden Sie den Saug-Wischroboter niemals mit eingesetztem Wasserbehälter.

■ Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:

– Hohe Luftfeuchtigkeit oder Nässe,

– extrem hohe oder tiefe Temperaturen,

– direkte Sonneneinstrahlung,

-offenes Feuer.

WARNUNG!

Explosionsgefahr!

Beim Aufsaugen von feuergefährlichen Flüssigkeiten oder bestimmten Feststoffen besteht Brand- oder Explosionsgefahr.

Benutzen Sie das Gerät nicht in der Nähe von leicht entzündbaren Materialien. Saugen Sie keine scharfkantigen oder leicht entzündbaren Gegenstände und Flüssigkeiten wie z. B. Streichhölzer oder heiße Asche auf.

■ Saugen Sie keinesfalls Tonerstaub (Laserdrucker, Kopierer)

DE

VORSICHT!

Verletzungsgefahr/Gefahr von Geräteschaden!

FR

NL

ES

Es besteht Verletzungsgefahr oder die Möglichkeit eines Geräteschadens durch unsachgemäße Behandlung.

Benutzen Sie das Gerät nur zum Aufsaugen kleiner Mengen Staub, Schmutz und Krümeln. Leeren Sie den Staubbehälter nach jeder Benutzung.

IT

■ Benutzen Sie das Gerät nicht, um Flüssigkeiten oder feuchten Schmutz aufsaugen.

■ Um Stolpergefahr zu vermeiden, verwenden Sie kein Verlängerungskabel und informieren Sie anwesende Personen über den Betrieb des Saug-Wischroboters.

■ Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstände (z. B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden könnten (z. B. Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbereich. Decken Sie die Sensoren und Lüftungsschlitze des Saug-Wischroboter nicht ab.

HINWEIS!

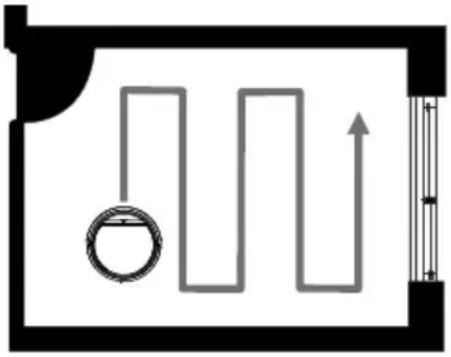

Möglicher Geräteschaden durch Abrieb bei rauen Oberflächen.

Einige Sockelleisten, insbesondere Kamine und Öfen können eine raue, gebürstete oder körnige Eloxier,-Gusseisen-, Stahl,- oder Metall-Oberfläche besitzen. Diese Oberflächen können ähnlich wie Schmirgelpapier auf Gummi- und Kunststoffoberflächen wirken und bei Berührungen die Oberfläche des Geräts beschädigen. Ebenso können durch Kollision mit dem Sauger auch die oben beschriebenen Oberflächen selbst beschädigt werden.

■ Vermeiden Sie eine Kollision des Geräts mit rauen, gebürsteten oder körnigen Oberflächen, um Beschädigungen zu vermeiden. Testen Sie die Oberfläche, indem Sie vorsichtig ein Stoff- oder Taschentuch über die Fläche reiben. Entstehen Fusseln, sollte der Bereich für das Saugen ausgeschlossen werden, um eine Kollision zu verhindern.

VORSICHT!

Verletzungsgefahr/Gefahr von Geräteschaden!

Aus baulichen und konstruktionellen Gründen innerhalb eines Raumes kann nicht ausgeschlossen werden, dass die Sensoren des Saug-Wischroboters Treppen und Hindernisse nicht vollständig erfassen. Es besteht die Gefahr eines toten Bereiches innerhalb dessen der Saug-Wischroboter von Treppen oder ungesicherten Kanten stürzen kann.

■ Testen Sie im Betrieb, ob der Saug-Wischroboter Treppenstufen oder andere Hindernisse, insbesondere auf sehr hellen bzw. weißen Hochglanzböden, erkennt.

■ Bauen Sie ggf. zustätzliche Barrieren auf, um Beschädigungen an Gegenständen, Wänden, Treppen oder dem Gerät zu vermeiden.

■ Die Treppenstufenhöhe muss mindestens 8 cm betragen.

■ Halten Sie sich währernd des Betriebs nicht unterhalb ungesicherter Kanten oder Treppen auf.

■ Reinigen Sie die Sensoren des Saug-Wischroboters regelmäßig.

■ Stellen Sie die Ladestation nicht in unmittelbarer Nähe zu Treppen auf.

3.1. Sicher mit Akkus/Batterien umgehen

Das Gerät beinhaltet einen Lithium-Ionen-Akkublock. Die Fernbedienung wird mit zwei 1,5 V-Batterien vom Typ AAA betrieben.

GEFAHR!

Verätzungsgefahr!

Beim Verschlucken von Batterien besteht die Gefahr von inneren Verätzungen, die innerhalb von zwei Stunden zum Tode führen können. Bei Hautkontakt mit Batteriesäure besteht Verätzungsgefahr.

■ Wenn Sie vermuten, Batterien könnten verschluckt oder in ir-gendeinen Teil des Körpers gelangt sein, suchen Sie unver-züglich medizinische Hilfe.

■ Batterien nicht verschlucken.
■ Kontakt mit Batteriesäure vermeiden. Bei Kontakt mit Haut, Augen oder Schleimhäuten die betroffene Stellen mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.
■ Halten Sie neue und gebrauchte Batterien von Kindern fern.
Benutzen Sie das Gerät nicht mehr, wenn das Batteriefach nicht sicher schließt und halten Sie sie von Kindern fern.
■ Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen.

WARNUNG!

Explosionsgefahr!

Bei unsachgemäßem Auswechseln der Batterien besteht Explosionsgefahr!

■ Legen Sie grundsätzlich nur neue Batterien gleichen Typs ein. Benutzen Sie nie alte und neue Batterien zusammen.
■ Achten Sie beim Einlegen der Batterien auf die Polarität (+/-).
■ Versuchen Sie niemals, Batterien wieder aufzuladen.
■ Lagern Sie Batterien an einem kühlen, trockenen Ort.
■ Setzen Sie Batterien/Akkus niemals übermäßiger Wärme (wie Sonnenschein, Feuer, Heizung oder dergleichen) aus. Direkte starke Wärme kann die Batterien beschädigen.
■ Werfen Sie Batterien/Akkus nicht ins Feuer.

■ Schließen Sie Batterien/Akkus nicht kurz.
■ Entfernen Sie auch leere Batterien aus dem Gerät.
■ Wenn Sie das Gerät für längere Zeit nicht benutzen, nehmen Sie die Batterien heraus.

■ Prüfen Sie vor dem Einlegen der Batterien, ob die Kontakte im Gerät und an den Batterien sauber sind, und reinigen Sie diese gegebenenfalls.

■ Akkublock nur bei einer Raumtemperatur von 10–40 °C betreiben.

4. Lieferumfang

GEFAHR!

Erstickungsgefahr!

Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.

Halten Sie die Verpackungsfolie von Kindern fern.

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

Mit dem von Ihnen erworbenen Paket haben Sie erhalten:

- Saug-Wischroboter mit integriertem Lithium-Ionen-Akkublock

-Ladestation

- Netzteil

- Fernbedienung

- 2 Ersatz-Seitenbürsten

- 2 Seitenbürsten

- Filter

- Ersatzfilter

- Wassertank

- 2 Wischaufsätze

- Staubbehälter

– Reinigungsbürste

- Bedienungsanleitung und Garantiedokumente

5. Geräteübersicht

5.1. Unterseite/Seitenansicht

3 10 9 8 4 5 6 7 11 12 13 14

3) Sturzsensor
4) Laufrad: Zur Unterstützung der Bewegungsrichtung
5) Reinigungsbürste, rechts und links
6) Reinigungsbürste
7) Staubbehälter
8) Antriebsräder zum Vortrieb, rechts und links
9) Batteriefach
10) Ladekontakte
11) Staubbehälter
12) Anschluss Netzteil
13) Ein-/Aus Schalter
14) Arretierung Staubbehälter

5.2. Staubbehälter mit Filter

15 16 17 19 18

15) Filterabdeckung

16) Schwamm

17) EPA-Filter

18) Staubbehälter

19) Deckel Staubbehälter

5.3. Wasserbehälter

20 21 22 23

20) Wassertank

21) Einfüllöffnung

22) Halterung für Wisch-Aufsatz

23) Wisch-Aufsatz (Mopp)

5.4. Ladestation

24 25 26 27

24) Kontrollleuchte
25) Gehäuse
26) Netzteilanschluss
27) Ladekontakte

5.5. Sensoren am Saug-Wischroboter

A B C

Abbildung ähnlich

A Sensor links
B Sensor vorn
C Sensor rechts

5.6. Fernbedienung

00:00 00:00 PLAN CLOCK 28 39 38 37 36 35 34 33 MAX 29 30 31 32

28) Anzeige der Startzeit bei Timer-Programmierung
29) Standard-Reinigung automatisch starten/pausieren
30) Betriebsmodus: rechts fahren; Startzeit-/Uhrzeitmodus: von Stundenanzeige zur Minutenanzeige wechseln
31) Uhrzeit einstellen; Auswahl der Uhrzeit bestätigen Uhrzeit einstellen; Auswahl der Uhrzeit bestätigen
32) Zufallsreinigung
33) Zurückkehren zur Ladestation
34) Punktuelle Flächenreinigung
35) Timer-Programmierung
36) Auswahl der Saugleistung
37) Betriebsmodus: links fahren
38) Betriebsmodus: vorwärts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert erhöhen
39) Anzeige der aktuellen Zeit

6. Erste Inbetriebnahme

6.1. Aufstellort der Ladestation

Platzieren Sie die Ladestation an einer Wand mit einer problemlos erreichbaren Steckdose.
▶ Verbinden Sie die Ladestation mit dem Netzadapter aus dem Lieferumfang.

Achten Sie darauf darauf, dass die Ladestation links und rechts 1 Meter und nach vorn 2 Meter Freiraum zu Objekten aufweist.

1M 1M 2M

6.2. Reinigungsbürsten anbringen

Vor dem ersten Gebrauch müssen ggf. die mitgelieferten Bürsten angebracht werden. Die Bürsten können mit Hilfe eines Kreuzschlitzschraubendrehers angebracht und entnommen werden.

Drücken Sie die beiden mit L und R bezeichneten Bürsten auf die Halterungen, bis sie einrasten. Achten Sie dabei auf die Bezeichnung L und R am Gerät.

6.3. Akkublock aufl aden

Der Saug-Wischroboter ist mit einem Lithium-Ionen-Akkublock ausgestattet. Nach dem Auspacken laden Sie den Akkublock des Geräts zunächst für ca. 6 Stunden. Dies kommt der Leistungsfähigkeit des Akkus auf lange Sicht zugute.

Mit dem mitgelieferten Netzteil können Sie Ihren Saug-Wischroboter direkt aufladen oder über die Ladestation.

Direktes Aufladen des Geräts

Schließen Sie das mitgelieferte Netzteil an den Netzteilanschluss an der Seite des Saug-Wischroboter an.

Aufladen über die Ladestation

▶ Schließen Sie das Netzteil an den Netzteilanschluss der Ladestation an. Platzie- ren Sie den Saug-Wischroboter auf der Ladestation so, dass die Ladekontakte übereinanderliegen.
▶ Verbinden Sie den Netzstecker mit der Steckdose.

Das Gerät wird aufgeladen, CLEAN blinkt orange.

Sobald der Akkublock voll geladen ist, leuchtet CLEAN dauerhaft grün.

Lässt die Ladekapazität des Akkublock merklich nach, leuchtet CLEAN dauerhaft orange.

Laden Sie entweder den Akkublock vor dem nächsten Reinigungsgang über das Netzteil am Gerät oder die Ladestation.

Ist die Ladestation angeschlossen, kehrt der Saug-Wischroboter automatisch zur Ladestation zurück, wenn der Akkustand niedrig ist. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.

Falls die Leistung des Akkus deutlich nachlassen sollte, wenden Sie sich an das MEDION Service Center.

6.4. Batterien in die Fernbedienung einlegen

▶ Schieben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung nach unten ab.
▶ Setzen Sie zwei 1,5 V-Batterien vom Typ AAA unter Beachtung der im Batteriefach angegebenen Polarität ein.
▶ Setzen Sie den Batteriefachdeckel wieder auf das Batteriefach und schieben Sie ihn zu.

6.5. Uhrzeit einstellen

Um die Startzeitfunktion nutzen zu können, muss zuvor die Uhrzeit an der Fernbedienung eingestellt werden. Gehen Sie wie folgt vor:

Drücken Sie die Taste, um die aktuelle Uhrzeit einzustellen.

Die Stundenanzeige blinkt.

Stellen Sie mit Hilfe der Pfeiltaste oder die Stunde ein. Drücken Sie dann

die Taste, um die Minutenanzeige einzustellen.

Die Minutenanzeige blinkt.

▶ Stellen Sie mit Hilfe der Pfeiltasten ▲ oder ▼ die Minuten ein.

▶ Bestätigen Sie Ihre Eingabe durch Drücken der Taste

Die Uhrzeit ist nun eingestellt.

7. Staubsaugerbetrieb

Um die beste Reinigungsleistung zu erzielen stellen Sie sicher, dass alle losen Gegenstände auf dem Boden wie Vorhänge, Kleidung, Papier, lose Kabel sowie Verlängerungskabel entfernt wurden.

HINWEIS!

Gefahr von Sachschaden!

Lose Kabel können sich während des Saugbetriebes in ihrem Saug-Wischroboter verfangen und von diesem mitgezogen werden. Geräte können so beispielsweise von einem Tisch gezogen und dabei beschädigt werden.

■ Verlegen Sie Kabel außer Reichweite.

Entfernen Sie vor dem Saugen auf einem Teppich die Bürsten. Dieser Saug-Wischroboter ist nicht für den Gebrauch auf Langflor-Teppichen geeignet.

Jedes Mal, wenn eine Taste gedrückt wird, ertönt ein Signalton als Bestätigung des Tastendruckes.

Entfernen Sie vor dem Einschalten den Stecker des Netzteils aus dem Gerät.
▶ Stellen Sie sicher, dass der Staubbehälter sauber ist und der Filter richtig eingesetzt ist.
▶ Stellen Sie den Saug-Wischroboter auf eine freie Fläche im Raum.
▶ Stellen Sie den Ein-/Ausschalter auf die Position ON und das Gerät ist einsatzbereit.

▶ Drücken Sie die Taste auf dem Gerät oder an der Fernbedienung, um den Reinigungsvorgang zu starten.

Im Reinigungsbetrieb leichtet CLEAN dauerhaft. Der Saug-Wischroboter führt eine hindernisabhängige Standardreinigung durch. Er fährt erst einen Teil der Fläche systematisch ab. Der Saug-Wischroboter steckt sich einen Arbeitsbereich ab, indem er zuerst geradeaus fährt, bevor er in eine andere Richtung abdreht. Sobald der Arbeitsbereich umrissen wurde, reinigt der Saug-Wischroboter diese Fläche wie auf

der Abbildung unten gezeigt.

Wenn dieser Teil komplett abgefahren wurde, saugt der Saug-Wischroboter eine weitere Teilfläche des Raumes. Dies wird so lange wiederholt, bis der komplette Raum gesaugt wurde, dann kehrt der Saug-Wischroboter zum Ausgangspunkt zurück.

Drücken Sie die Taste oder Taste erneut, um den Reinigungsvorgang zu unterbrechen. Drücken Sie die Taste oder Taste nochmals, wenn Sie die Reinigung fortsetzen wollen.

Wenn Sie jedoch keine Taste innerhalb von 15 Sekunden betätigen, wechselt der Saug-Wischroboter in den Ruhemodus. Sie können den Saug-Wischroboter vom Betrieb direkt in den Ruhemodus schalten, indem Sie die Taste 📊 oder Taste 🌐 ta. drei Sekunden gedrückt halten. Im Ruhemodus ist die Kontrollleuchte ausgeschaltet.

Bei niedrigem Akkustand kehrt der Saug-Wischroboter automatisch zur Ladestation zurück. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.

Um die Reinigung wieder aufzunehmen bzw. fortzusetzen, drücken Sie erneut die Taste 🔊 oder ▶II
▶ Reinigen Sie regelmäßig bei ausgeschaltetem Gerät (Ein-/Ausschalter auf Position OFF) die Saugöffnung und leeren Sie nach jeder Verwendung den Staubbehälter.

7.1. Startzeit einstellen

Um einen Reinigungsvorgang in Ihrer Abwesenheit zu starten, stellen Sie eine Startzeit für die Reinigung ein. Gehen Sie wie folgt vor:

▶ Stellen Sie den Ein-/Ausschalter auf die Position ON und das Gerät ist einsatzbereit.

Drücken Sie auf der Fernbedienung die Taste
Drücken Sie die Taste oder Taste, um die Startzeit einzustellen.

Die Stundenanzeige blinkt.

▶ Stellen Sie mit Hilfe der Pfeiltasten ▲ oder ▼ die Stunde ein. Drücken Sie dann die Taste ▶ um die Minutenanzeige einzustellen.

Die Minutenanzeige blinkt.

▶ Stellen Sie mit Hilfe der Pfeiltasten ▲ oder ▼ die Minuten ein.

▶ Bestätigen Sie Ihre Eingabe durch Drücken der Taste.

Bei der Programmierung muss die Fernbedienung zum Gerät gehalten werden. Durch anschließenden Signalton hat der Saug-Wischroboter die Daten empfangen und bestätigt. Die Startzeit ist nun eingestellt. Die LEDs der Kontrollleuchte blinken. Zur eingestellten Zeit startet der Reini-

gungsvorgang. Um die Startzeit zu deaktivieren setzen Sie die Startzeit auf 00:00.

7.2. Modus auswählen

Durch die Sensoren, den Stoßdämpfer am Gerät schranke wird der Saug-Wischroboter automatisch durch die Räumlichkeiten geleitet. Sie können festlegen, wie der Saug-WischSaug-Wischroboter dabei vorgehen soll:

Reinigungsmodus Tastendruck auf Art der Reinigung
Automatisch	oder [STYD]	Hindernisabhängige Standard-Reinigung
punktuelle Reinigung		Zur gezielten Reinigung einer Fläche um den Startpunkt des Saug-Wischroboters herum
Zufallsprinzip		Der Saug-Wischroboter fährt nach dem Zufallsprinzip kreuz und quer über die zu reinigende Fläche.
Zurück zur Ladestation		Saug-Wischroboter kehrt zur Ladestation zurück und lädt den Ak-kublock auf.
Manuelle Steuerung	▲▼▼	Um die manuelle Steuerung zu aktivieren, muss zuerst die Automatische Reinigung durch Druck auf ▶ oder CLEAN aktiviert und wieder unterbrochen werden. Danach kann der Saug-Wischroboter mit den Richtungstasten navigiert werden.

7.3. Energiemanagement des Saug-Wischroboters

Sie benutzen den Sauger gelegentlich

Wenn der Saug-Wischroboter nicht mehrmals am Tag, täglich oder regelmäßig reinigen soll, empfehlen wir nach jeder vollständigen Aufladung das Ladegerät bzw. Netzteil von der Steckdose zu trennen. Schalten Sie ebenfalls den Saug-Wischroboter über den Ein-/ Ausschalter auf OFF.

Sie benutzen den Saug-Wischroboter täglich

Wir empfehlen eine stetige Ladung bei täglich mehrmaligen Einsatz, damit die nötige und volle Saugleistung des Saug-Wischroboter gewährleistet ist. Bei erfolgter vollständiger Aufladung leuchtet CLEAN dauerhaft und der Energieverbrauch wird durch die Erhaltungsladung minimiert.

Sie benutzen den Saug-Wischroboter gelegentlich oder regelmäßig für kleinere Flächen

Der Saug-Wischroboter besitzt einen Ruhemodus. (s. Kapitel Ruhemodus). Der Ruhemodus ist zu empfehlen, wenn kleinere Flächen gereinigt wurden und noch ausreichend Energie, ohne den Akku erneut zu Laden, vorhanden ist . Trennen Sie das Ladegerät bzw. Netzteil von der Steckdose. Stellen Sie den Saug-Wischroboter über den Ein-/ Ausschalter auf ON . Der Saug-Wischroboter schaltet sich nach 45 Sekunden in den Ruhemodus.

DerSaug-Wischroboter kann jederzeit wieder zum saugen über die 📊 -Taste auf der Fernbedienung, Programmierung oder über die ▶️ -Taste am Gerät aktiviert werden.

8. Steuerung des Saug-Wischroboters über die App

Der Saug-Wischroboter kann vollständig über die MEDION Robots App mit einem Mobiltelefon, Tabelet kontrolliert werden. Die MEDION Robots App kann über den Google Play Store (Android Geräte) oder über den Apple App Store (Apple Geräte) heruntergeladen werden.

8.1. Systemvoraussetzungen

• Smartphone/Tablet mit mindestens WLAN 802.11 b/g
  • 2,4 GHz WLAN Netz
• Android™ 7 oder höher
• iOS 12 oder höher

- Installation der MEDION Robots App auf Ihrem Smartphone oder Tablet.

Die Steuerung über die MEDION Robots App funktioniert nur im 2,4 GHz WLAN Netz, ein Betrieb im 5 GHz WLAN Netz ist nicht möglich.

8.2. Installation über Google Play Store® oder Apple® App Store

▶ Schließen Sie den Saug-Wischroboter an das Netzkabel an oder platzieren Sie diesen an der Ladestation.
▶ Scannen Sie den nebenstehenden QR Code.
Über den QR Code gelangen Sie in den Google Play Store® oder den Apple® App Store und können sich die Steuerungsapp herunterladen.
▶ Installieren Sie die App und folgen Sie dabei jeweils den Anweisungen zur Installation auf dem Bildschirm.

Um die Applikationen installieren zu können, muss eine Internetverbindung bestehen.

Die Installation kann bei verschiedenen Betriebssystemen abweichen.

9. Einrichtung der App und Verbindung mit dem Saug-Wischroboter

Folgen Sie den Anweisungen in der App, um den Saug-Wischroboter korrekt zu verbinden und die Einrichtung abzuschließen.

Um den Saug-Wischroboter mit der App steuern zu können, benötigen Sie ein MEDION Kundenkonto oder Sie müssen bei der Ersteinrichtung ein Benutzerkonto einrichten.

▶ Öffnen Sie die App.
Richten Sie sich bei der Erstanwendung ein neues Konto ein.
▶ Geben Sie hierzu Ihren Namen und eine E-Mail-Adresse an.
Legen Sie ein Passwort fest. Wiederholen Sie es zur Bestätigung.

Prüfen Sie ihr privates Mail-Postfach auf eine Bestätigungmail von MEDION über die erfolgreiche Registrierung.

Sollten Sie bereits über ein MEDION Kundenkonto verfügen, können Sie dieses selbstverständlich nutzen.

▶ Geben Sie dann im Anmeldefenster Ihren Benutzernamen und Ihr Passwort ein.
▶ Bestätigen Sie alle Eingaben und folgen Sie den Anweisungen in der App.
▶ Stellen Sie sicher, dass das WLAN Signal in dem Anwendungsraum des Saug-WischSaug-Wischroboter ausreichend stark ist.

Die Steuerung über die MEDION Robots App funktioniert nur im 2,4 GHz WLAN Netz, ein Betrieb im 5 GHz WLAN Netz ist nicht möglich.

Wählen Sie Ihr bevorzugtes 2,4 GHz WLAN Netz aus und geben Sie das Passwort ein.
▶ Schalten Sie den Saug-Wischroboter aus und danach wieder ein.
Drücken Sle CLEAN am Saug-Wischroboter für 3 Sekunden. Es ertönt ein Quittierungston der anzeigt, dass sich der Saug-Wischroboter im Pairing-Modus mit dem WLAN Netz befindet.

▶ Während des Pairing-Modus blinkt das Symbol schnell.

▶ Folgen Sie den Anweisungen in der App.

▶ Wenn die Verbindung erfolgreich hergestellt wurde leuchtet die WLAN-LED konstant.

9.1. Funktionen in der App

Über die App können Sie diverse Einstellungen für den Saug-Wischroboter einrichten und auswählen. Die für die Steuerung des Saug-Wischroboters wichtigsten Einstellungen sind:

9.2. Reinigung starten/stoppen

Tippen Sie auf die Schaltfläche „Reinigung starten“, um den Reinigungsvorgang zu beginnen.
Tippen Sie auf die Schaltfläche „Reinigung stoppen“, um den Reinigungsvorgang zu pausieren bzw. zu stoppen.

9.2.1. Gesamtreinigung

Bei der Gesamtreinigung fährt der Saug-Wischroboter in Bahnen durch den Raum und umfährt vorhandene Hindernisse.

9.2.2. Punktuelle-Reinigung

Bei der punktuellen Reinigung startet der Saug-Wischroboter an einem festgelegten Punkt (z. B. stellen Sie den Saug-Wischroboter in die Mitte des zu reinigenden Raumes) und fährt nun in kreisförmigen Bahnen um den Startpunkt herum.

9.3. Manuelle Steuerung

Bei der manuellen Steuerung können Sie den Saug-Wischroboter über die App mit den Richtungstasten an die Stellen im Raum lenken, die Sie reinigen möchten.

9.4. Rückkehr zur Ladestation

DerSaug-Wischroboter kehrt automatisch zur Ladestation zurück.

Über die Schaltfläche „Rückkehr zur Ladestation“ können Sie den Saug-Wischroboter jederzeit zurück zur Ladestation schicken.

9.5. Wassermenge einstellen

Bei der Feuchtreinigung können Sie die Wassermenge einstellen, die zur Reinigung verwendet wird: Wenig / Mittel / Viel.

10. Reinigung und Pfl ege

GEFAHR!

Stromschlaggefahr!

Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses durch stromführende Teile.

Tauchen Sie den Saug-Wischroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Reinigen Sie das Gerät und alle Zubehörteile nur trocken bzw. mit einem leicht feuchten Tuch.

■ Stellen Sie den Ein-/Ausschalter auf die Position und ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs den Netzstecker aus der Steckdose.

Ihr Saug-Wischroboter lässt sich schnell und einfach reinigen und pflegen. Leeren Sie den Staubbehälter, reinigen Sie den Filter nach jedem Einsatz. Reinigen Sie die Saugöffnung bei Bedarf.

• Verwenden Sie zum Reinigen der Geräteoberfläche keine Lösungsmittel, ätzen-de oder gasförmige Reinigungsmittel. Wischen Sie die Oberfläche des Saug-Wischroboters und der Ladestation mit einem angefeuchteten Tuch ab.
• Reinigen Sie die die Sensoroberflächen und Ladekontakte mit einem sauberen trockenen Tuch.

10.1. Staubbehälter reinigen

Wir empfehlen, nach jedem Einsatz den Staubbehälter zu leeren und den Filter zu reinigen. Führen Sie die folgenden Schritte aus:

Ziehen Sie den Staubbehälter nach vorn aus der Arrerierung des Saug-Wischroboters.
- Öffnen Sie die Abdeckung des Staubbehälters.
▶ Entfernen Sie den Filter und Filtereinsatz.
Leeren Sie den Staubbehälter direkt über einem Mülleimer.
▶ Reinigen Sie den Staubbehälter unter lauwarmen Wasser
Reinigen Sie den EPA-Filter und Filtereinsatz unter Zuhilfenahme des Pinsel.
▶ Stellen Sie vor Inbetriebnahme sicher, dass die Filter des Staubbehälters richtig eingesetzt ist.

10.2. Wasserbehälter reinigen

Um den Wasserbehälter zu Reinigen gehen Sie wie folgt vor:

Entnehmen Sie den Wasserbehälter, indem Sie diesen an dem Griff heraus ziehen.
- Öffnen Sie den Verschluss am Wasserbehälter und leeren Sie den diesen über einem Waschbecken.
▶ Spülen Sie den Wasserbehälter mit Wasser aus und lassen Sie alles gut trocknen.

10.3. Saugöff nung reinigen

Nach einiger Zeit kann es sein, dass sich Schmutz und Staub um die Saugöffnung ansammeln und so die Saugleistung beeinträchtigen. Um dies zu vermeiden, sollte in regelmäßigen Abständen die Saugöffnung gereinigt werden.

▶ Schalten Sie das Gerät aus.
Entfernen Sie Schmutz und Staub an und in der Saugöffnung.

10.4. Bürsten reinigen

Wir empfehlen eine regelmäßige Reinigung der Bürsten. Führen Sie bitte die folgenden Schritte aus:

• Schalten Sie das Gerät aus und legen Sie es mit der Unterseite nach oben auf einen geraden Untergrund.
• Lösen Sie jeweils die Schraube an den Bürste mit einem Kreuzschlitzschraubendreher. Halten Sie die Bürsten fest und ziehen Sie sie gerade nach oben um sie aus dem Gerät zu entfernen.
  ▶ Reinigen Sie die Bürsten von Verschmutzungen und Haaren.
  Nach der Reinigung bringen Sie die Bürsten wieder an.
  Nach einiger Zeit sollten die Bürsten ausgetauscht werden um effizienter zu arbeiten. Wegen Ersatzzubehör wenden Sie sich bitte an unser Service Center.

Sollten sich die Borsten verbiegen kann es helfen, die Bürsten in heißes Wasser zu legen damit sie wieder ihre Ausgangsform annehmen.

10.5. Kontakte und Sensoren reinigen

▶ Verschmutzungen an den Sturz Sensoren entfernen Sie mit einem angefeuchteten Tuch.
▶ Verschmutzungen an den Kontakten der Ladestation entfernen sie mit einem angefeuchtetem Tuch

11. Problemlösung

Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können.

Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere geeignete Fachwerkstatt.

Problem Mögliche Ursache Lösung
Saug-Wischroboter bewegt sich nicht.CLEAN leuchtet dauerhaft rot.Ein einfacher Signalton ertönt.	Räder sind blockiert.	► Beheben Sie die Störung an den Rädern.
Kontrollleuchte blinkt, nachdem das Gerät eingeschaltet wurde.	Der Akkublock ist leer.	► Lassen Sie den Akkublock etwa 4,5 Stunden lang vollständig aufladen.► Entfernen Sie alle Störungen
SensorstörungCLEAN leuchtet dauerhaft rot. Doppelter Signalton ertönt.	Der Saug-Wischroboter steht auf einem dunklen Boden.Der Kanten- oder Stoß-dämpfersensor ist verdeckt.	► Versetzen Sie den Saug-Wischroboter an eine hellere Stelle.► Reinigen Sie den Sensor.
Gerät ist blockiert.CLEAN leuchtet dauerhaft rot. Dreifacher Signalton ertönt.	Saug-Wischroboter steckt fest.	► Versetzen Sie den Saug-Wischroboter an eine andere Stelle und starten Sie neu..
Die seitlichen Bürsten bewegen sich nicht.CLEAN leuchtet dauerhaft rot. Vierfacher Signalton ertönt.	Durch Verschmutzung blockiert.	► Nehmen Sie die Bürsten ab, anschließend gründlich reinigen und wieder aufsetzen.
Saug-/Wisch-Reinigung funktioniert nicht mehr.CLEAN leuchtet dauerhaft rot.	Wasserbehälter ist leer.Reinigungstuch zu stark verschmutzt.	► Wassertank auffüllen► Reinigungstuch wechseln/reinigen.

12. Lagerung/Transport

Wenn Sie das Gerät nicht benutzen, ziehen Sie den Netzstecker und bewahren Sie das Gerät an einem trockenen, staub- und frostfreien Ort ohne direkte Sonneneinstrahlung auf.
Achten Sie darauf, dass das Gerät außerhalb der Reichweite von Kindern aufbewahrt wird.
Um Beschädigungen bei einem Transport zu vermeiden, empfehlen wir Ihnen, die Originalverpackung zu nutzen.

13. Akkublock entfernen

VORSICHT! Verletzungsgefahr.

Es besteht Verletzungsgefahr bei Kontakt mit den entnommenen Akkus.

■ Entnommene Akkus von Kindern fernhalten, nicht ins Feuer werfen, kurzschließen oder auseinander nehmen.
■ Entnommene Akkus keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
■ Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

▶ Nehmen Sie den Akkublock vor der Entsorgung des Saug-Wischroboters oder bei einem Defekt des Akkublocks heraus.
▶ Vergewissern Sie sich, dass der Akkublock beim Herausnehmen vollständig entladen ist.
▶ Schalten Sie das Gerät aus, ziehen Sie ggf. den Netzstecker aus der Steckdose und das Netzkabel aus dem Gerät.
Lösen Sie die beiden Schrauben an der Unterseite des Saug-Wischroboters mit einem Kreuzschlitzschraubendreher und öffnen Sie das Akkufach.
Entnehmen Sie den Akkublock, indem Sie an der Lasche ziehen.
Ziehen Sie den Stecker des Akkublocks von der Buchse des Geräts ab.
Entsorgen Sie den Akkublock umweltgerecht (siehe „14. Entsorgung“ auf Seite 34).
Beim Wechsel des Akkublocks verbinden Sie den Stecker des Akkublocks mit der

Buchse des Geräts. Legen Sie einen neuen Akkublock ein. Verwenden Sie ausschließlich ein Akkupack des gleichen Typs. Verschließen Sie das Akkufach mit den beiden Schrauben.

14. Entsorgung

VERPACKUNG

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohmaterialien und somit wiederverwendungsfähig oder können dem Rohstoff-Kreislauf zurückgeführt werden.

GERÄT

Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

AKKUS

Das Gerät ist mit einem integrierten Lithium-Hochleistungsakku ausgestattet. Verbrauchte Akkus gehören nicht in den Hausmüll. Akkus müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Verwaltung. Im Zusammenhang mit dem Vertrieb von Akkus oder mit der Lieferung von Geräten, die Batterien enthalten, sind wir verpflichtet, Sie auf folgendes hinzuweisen:

Sie sind zur Rückgabe gebrauchter Akkus als Endnutzer gesetzlich verpflichtet.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Akkus nicht in den Hausmüll gegeben werden dürfen.

15. Technische Daten

normaler Modus >65dB Lautstärke Max. Saugstufe <72dB

Staubbehälter Kapazität 0,45 l

Wasserbehälter Kapazität 0,30 l

Betriebszeit max. 90 Min.

Schutzklasse (AC/DC Adapter) IP20

Gewicht ca. 2,5 kg

Abmessungen ca. 31 x 8 cm

Batterie

Lithium-Ionen-Akkublock

Model H18650CH-4S1P-AAF-16

Hersteller BYD, China

Kapazität 2400 mAh

Bemessungsspannung 14,4 V

Leistung 34,56 Wh

Zellen 4

Ladedauer 4 -6 Stunden

Betriebstemperatur 10 °C – 40 °C

Fernbedienung

Batteriebetrieb 2x1,5 V Typ AAA

Netzteil

Hersteller Ten Pao Industrial Co., Ltd., China

Importeur:

MEDION AG

Am Zehnthof 77

45307 Essen

Deutschland

HR-Nummer: HRB 13274

Modellbezeichnung S012DBV1900060

Eingangsspannung / Strom / Eingangswechselstromfrequenz

100–240 V\~, 50/60 Hz, 0,4 A

Ausgangsspannung / Strom

19,0 V --- 0,6 A

Ausgangsleistung 11,4 W

Durchschnittliche Effizienz im Betrieb 84,85 %

Effizienz bei geringer Last (10%) 76,32 %

Leistungsaufnahme bei Nulllast 0,057 W

16. EU - Konformitätsinformation

Hiermit erklärt die MEDION AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet:

• RE- Richtline 2014/53/EU
- Öko-Design-Richtlinie 2009/125/EG (und Öko-Design Verordnung 2019/1782)
• RoHS-Richtlinie 2011/65/EU

Die vollständige EU-Konformitätserklärung kann unter www.medion.com/conformity heruntergeladen werden.

C€

17. Serviceinformationen

Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:

- In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben.

Sie finden unsere Service Community unter community.medion.com.

• Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
• Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.

Deutschland
Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.)
Mo. - Fr.: 07:00 - 23:00 Sa. / So.: 10:00 - 18:00	J 0201 22099-111
	Haushalt & Heimelektronik
	J 0201 22099-222
	Mobiltelefon; Tablet & Smartphone
	J 0201 22099-333
Serviceadresse
MEDION AG45092 EssenDeutschland
Österreich
Öffnungszeiten Rufnummer
Mo. - Fr.: 08:00 - 21:00 Sa. / So.: 10:00 - 18:00	J 01 9287661
Serviceadresse
MEDION Service CenterFranz-Fritsch-Str. 114600 WelsÖsterreich
Schweiz
Öffnungszeiten Rufnummer
Mo. - Fr.: 09:00 - 19:00	1 0848 - 33 33 32
Serviceadresse
MEDION/LENOVO Service CenterIfangstrasse 68952 SchlierenSchweiz
Belgien
Öffnungszeiten Rufnummer
Mo. - Fr.: 09:00 - 19:00	1 02 - 200 61 98
Serviceadresse
MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland
Luxemburg
Öffnungszeiten Rufnummer
Mo. - Fr.: 09:00 - 19:00	1 34-20 808 664
Serviceadresse
MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland

Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medionservice.com zum Download zur Verfügung.

Dort finden Sie auch Treiber und andere Software zu diversen Geräten.

Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

18. Impressum

Copyright © 2022

Stand: 11.04.2022

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma:

MEDION AG

Am Zehnthof 77

45307 Essen

Deutschland

Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.

19. Datenschutzerklärung

Sehr geehrter Kunde!

Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Verantwortlicher Ihre personenbezogenen Daten verarbeiten.

In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieblichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D – 45307 Essen; [e-mail] unterstützt. Wir verarbeiten Ihre Daten zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z. B. Reparaturen) und stützen uns bei der Verarbeitung Ihrer Daten auf den mit uns geschlossenen Kaufvertrag.

Ihre Daten werden wir zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z. B. Reparaturen) an die von uns beauftragten Reparaturdienstleister übermitteln. Wir speichern Ihre personenbezogenen Daten im Regelfall für die Dauer von drei Jahren, um Ihre gesetzlichen Gewährleistungsrechte zu erfüllen.

Uns gegenüber haben Sie das Recht auf Auskunft über die betreffenden personenbezogenen Daten sowie auf Berichtigung, Löschung, Einschränkung der Verarbeitung, Widerspruch gegen die Verarbeitung sowie auf Datenübertragbarkeit.

Beim Auskunfts- und beim Löschungsrecht gelten jedoch Einschränkungen nach den §§ 34 und 35 BDSG (Art. 23 DS-GVO), Darüber hinaus besteht ein Beschwerde-recht bei einer zuständigen Datenschutzaufsichtsbehörde (Art. 77 DS-GVO i. V. m. § 19 BDSG). Für die MEDION AG ist das die Landesbeauftragte für Datenschutz und Informationsfreiheit Nordrhein Westfalen, Postfach 200444, 40212 Düsseldorf, www.ldi.nrw.de.

Die Verarbeitung Ihrer Daten ist für die Garantieabwicklung erforderlich; ohne Bereitstellung der erforderlichen Daten ist die Garantieabwicklung nicht möglich.

Sommaire

8.1. Systeemvereisten

• Smartphone/tablet met minstens wifi 802.11 b/g
• Wifi-network 2,4 GHz
• Android™ 7 of hoger
• iOS 12 of hoger
• Installeren van de MEDION-robotapp op uw smartphone of tablet.

15. Technische gegevens

Volume	Normale modus > 65 dB
	Max. zuigstand < 72 dB
