BEDIENUNGSANLEITUNG MD 10064 MEDION

1. Informationen zu dieser Bedienungsanleitung .... 5

1.1. Zeichenerklärung....5

2. Bestimmungsgemäßer Gebrauch

3. Sicherheitshinweise

3.1. Sicher mit Akkus/Batterien umgehen 13

4. Lieferumfang 1

5. Geräteübersicht IT 1

5.1. Unterseite....17
5.2. Staubbehälter mit Filter 17
5.3. Wasserbehälter 18
5.4. Ladestation....18
5.5. Fernbedienung 19
5.6. Lichtschranke (virtuelle Wand)
5.7. Sensoren am Saugroboter ....20

6. Erste Inbetriebnahme

6.1. Reinigungsbürsten anbringen 2
6.2. Akkublock aufladen 2
6.3. Batterien in die Fernbedienung einlegen 22
6.4. Batterien in die Lichtschranke (virtuelle Wand) einlegen....22
6.5. Uhrzeit einstellen 22

7. Staubsaugerbetrieb 2

7.1. Startzeit einstellen....24
7.2. Modus auswählen 2
7.3. Lichtschranke (virtuelle Wand) verwenden ....26
7.4. Wisch-Reinigung 27
7.5. Energiemanagement des Saugroboters....28

8. Reinigung und Pflege...... 29

8.1. Staubbehälter reinigen 2
8.2. Wasserbehälter reinigen 3
8.3. Saugöffnung reinigen 30
8.4. Bürsten reinigen 31
8.5. Laufrad reinigen 31

9. Problemlösung 3

1. Akkublock entfernen.... 33
2. Entsorgung....34
3. Technische Daten 35
4. Konformitätsinformation...... 36
5. Serviceinformationen 36
6. Impressum.... 40
7. Datenschutzerklärung 40

17. Allgemeine Garantiebedingungen

41

17.1. Allgemeines 41
17.2. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch 42

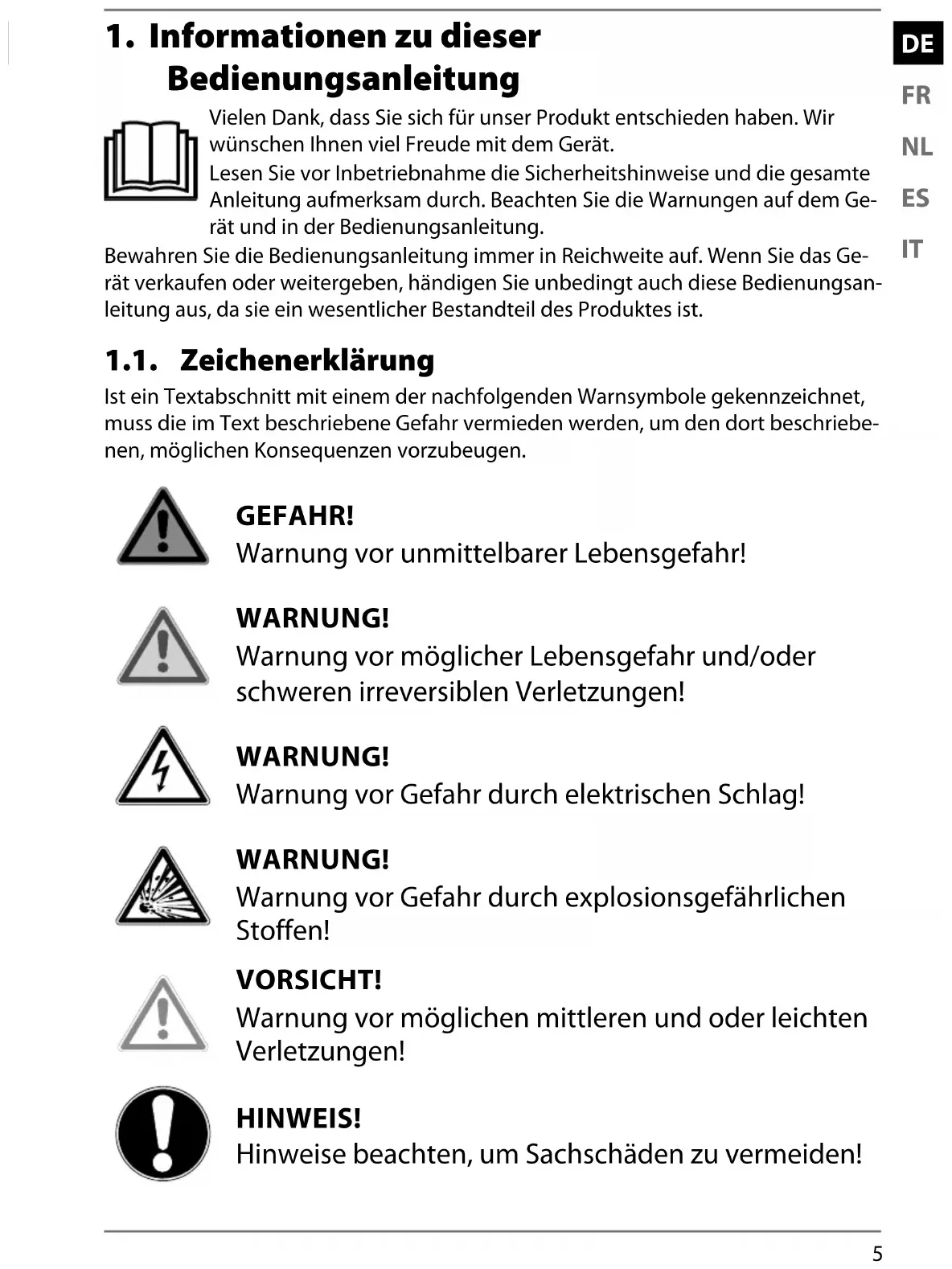

1. Informationen zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.

1.1. Zeichenerklärung

Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebenen, möglichen Konsequenzen vorzubeugen.

GEFAHR!

Warnung vor unmittelbarer Lebensgefahr!

WARNUNG!

Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

WARNUNG!

Warnung vor Gefahr durch elektrischen Schlag!

WARNUNG!

Warnung vor Gefahr durch explosionsgefährlichen Stoffen!

VORSICHT!

Warnung vor möglichen mittleren und oder leichten Verletzungen!

HINWEIS!

Hinweise beachten, um Sachschäden zu vermeiden!

Weiterführende Informationen für den Gebrauch des Gerätes!

Hinweise in der Bedienungsanleitung beachten!

Aufzählungspunkt / Information über Ereignisse während der Bedienung

Auszuführende Handlungsanweisung

Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.

Schutzklasse II

Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.

Gleichstrom-Symbol

Polaritätskennzeichnung

Bei Geräten mit Hohlsteckern kennzeichnen diese Symbole die Polarität des Steckers, es gibt zwei Varianten der Polarität entweder Innen Plus und Außen Minus (Abb. A) oder Innen Minus und Außen Plus (Abb. B).

Symbol für elektrisches Schaltnetzteil

Transformator - kurzschlussfest

Transformator, bei dem die Temperatur festgelegte Grenzwerte nicht überschreitet, wenn der Transformator überlastet oder kurzgeschlossen ist, und der nach dem Entfernen der Überlast oder des Kurzschlusses weiterhin alle Anforderungen dieser Norm erfüllt.

Energieeffizienz Level VI

Die Energie Effizienz Level sind eine Standardunterteilung der Wirkungsgrade externer und interner Netzteile. Die Energieeffizienz gib dabei den Wirkungsgrad an und wird bis zur Level VI (effizientestes Level) unterteilt.

Benutzung in Innenräumen

Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.

Gerät umweltgerecht entsorgen (siehe „11. Entsorgung“ auf Seite 34)

IP20 Der AC/DC Adapter verfügt gemäß DIN EN 60529 über die Schutzart IP20, dies bedeutet:

Der AC/DC Adapter ist geschützt:

• gegen den Zugang zu gefährlichen Teilen mit einem Finger.
• gegen Eindringen von festen Fremdkörper mit einem Durchmesser von 12,5 mm und größer

Der AC/DC Adapter ist nicht wasserdicht

Nur mitgelieferte Ladestation verwenden.

Nur mitgeliefertes Netzteil verwenden.

Ta=40°

Der Netzadapter ist verwendbar bis zu einer Umgebungstemperatur von 40 °C.

2. Bestimmungsgemäßer Gebrauch

Der Saugroboter dient zur selbsttätigen, trockenen Reinigung von glatten, ebenen Fußböden im Innenbereich.

Verwenden Sie das Gerät nicht im Freien.

Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
▶ Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.

Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.

3. Sicherheitshinweise

WARNUNG!

Verletzungsgefahr!

Verletzungsgefahr für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).

▶ Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren.
▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
▶ Kinder dürfen nicht mit dem Gerät spielen.
▶ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.
- Kinder jünger als 8 Jahre sollen vom Gerät und dem /Netzadapter/Netzkabel ferngehalten werden.
Alle verwendeten Verpackungsmaterialien (Säcke, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.

GEFAHR!

Stromschlaggefahr!

Stromführende Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.

▶ Verwenden Sie zum Laden des Akkus den mitgelieferten Netzadapter und die Ladestation.
Der Netzadapter darf nur in trockenen Innenräumen verwendet werden.

▶ Schließen Sie den Netzadapter nur an eine gut erreichbare, ordnungsgemäß installierte Steckdose an. Die örtliche Netzspannung muss den technischen Daten des Netzadapters entsprechen.
Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.
Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose, ziehen Sie nicht am Kabel. Knicken oder quetschen Sie das Netzkabel nicht.
Ziehen Sie bei Beschädigung des Steckers, des Netzkabels, der Ladestation oder des Gerätes oder, wenn Flüssigkeiten oder Fremdkörper ins Innere des Gerätes gelangt sind, sofort den Stecker aus der Steckdose.
▶ Verwenden Sie das Gerät nur in geschlossenen Räumen und setzen Sie das Gerät niemals Tropf- oder Spritzwasser aus.
Fassen Sie das Gerät nicht mit nassen Händen an, während Sie das Gerät laden.
▶ Vor dem ersten Gebrauch und nach jeder Benutzung den Saugroboter sowie das Netzkabel auf Beschädigungen überprüfen.
▶ Gerät nicht in Betrieb nehmen, wenn der Saugroboter, die La-destation oder das Netzkabel sichtbare Schäden aufweist.
▶ Wenn Sie einen Transportschaden feststellen wenden Sie sich umgehend an den Service.
▶ Bei längerer Abwesenheit oder bei Gewitter ziehen Sie das Netzteil aus der Steckdose.
▶ Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs das Netzteil aus der Steckdose.
Laden Sie den Saugroboter niemals mit eingesetztem Wasserbehälter.
▶ Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:

– Hohe Luftfeuchtigkeit oder Nässe,
– extrem hohe oder tiefe Temperaturen,
– direkte Sonneneinstrahlung,
- offenes Feuer.

WARNUNG!

Explosionsgefahr!

Beim Aufsaugen von feuergefährlichen Flüssigkeiten oder bestimmten Feststoffen besteht Brand- oder Explosionsgefahr.

Benutzen Sie das Gerät nicht in der Nähe von leicht entzündbaren Materialien. Saugen Sie keine scharfkantigen oder leicht entzündbaren Gegenstände und Flüssigkeiten wie z. B. Streichhölzer oder heiße Asche auf.
▶ Saugen Sie keinesfalls Tonerstaub (Laserdrucker, Kopierer) auf.

VORSICHT!

Verletzungsgefahr/Gefahr von Geräteschaden!

Es besteht Verletzungsgefahr oder die Möglichkeit eines Geräteschadens durch unsachgemäße Behandlung.

Benutzen Sie das Gerät nur zum Aufsaugen kleiner Mengen Staub, Schmutz und Krümeln. Leeren Sie den Staubbehälter nach jeder Benutzung.

Benutzen Sie das Gerät nicht, um Flüssigkeiten oder feuchten Schmutz aufsaugen.

Um Stolpergefahr zu vermeiden, verwenden Sie kein Verlängerungskabel und informieren Sie anwesende Personen über den Betrieb des Saugroboters.

Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstände (z. B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden könnten (z. B. Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbereich. Stellen Sie ggf. die Lichtschranke auf, um den Arbeitsbereich einzuschränken.

Decken Sie die Sensoren und Lüftungsschlitze des Saugroboter nicht ab.

HINWEIS!

Möglicher Geräteschaden durch Abrieb bei rauen Oberflächen.

Einige Sockelleisten, insbesondere Kamine und Öfen können eine raue, gebürstete oder körnige Eloxier,- Gusseisen-, Stahl,- oder Metall-Oberfläche besitzen. Diese Oberflächen können ähnlich wie Schmirgelpapier auf Gummi- und Kunststoffoberflächen wirken und bei Berührungen die Oberfläche des Geräts beschädigen. Ebenso können durch Kollision mit dem Sauger auch die oben beschriebenen Oberflächen selbst beschädigt werden.

Vermeiden Sie eine Kollision des Geräts mit rauen, gebürsteten oder körnigen Oberflächen, um Beschädigungen zu vermeiden. Testen Sie die Oberfläche, indem Sie vorsichtig ein Stoff- oder Taschentuch über die Fläche reiben. Entstehen Fusseln, sollte der Bereich für das Saugen ausgeschlossen werden, um eine Kollision zu verhindern.

VORSICHT!

Verletzungsgefahr/Gefahr von Geräteschaden!

Aus baulichen und konstruktionellen Gründen innerhalb eines Raumes kann nicht ausgeschlossen werden, dass die Sensoren des Saugroboters Treppen und Hindernisse nicht vollständig erfassen. Es besteht die Gefahr eines toten Bereiches innerhalb dessen der Roboter von Treppen oder ungesicherten Kanten stürzen kann.

Testen Sie im Betrieb, ob der Saugroboter Treppenstufen oder andere Hindernisse, insbesondere auf sehr hellen bzw. weißen Hochglanzböden, erkennt.
▶ Stellen Sie die Lichtschranke so auf, dass der Saugroboter diese nicht verschieben kann.

Bauen Sie ggf. zustätzliche Barrieren auf, um Beschädigungen an Gegenständen, Wänden, Treppen oder dem Gerät zu vermeiden.
Die Treppenstufenhöhe muss mindestens 8 cm betragen.
▶ Halten Sie sich währernd des Betriebs nicht unterhalb ungesicherter Kanten oder Treppen auf.
▶ Reinigen Sie die Sensoren des Saugroboters regelmäßig.
▶ Stellen Sie die Ladestation nicht in unmittelbarer Nähe zu Treppen auf.

3.1. Sicher mit Akkus/Batterien umgehen

Das Gerät beinhaltet einen Lithium-Ionen-Akkublock. Die Fernbedienung wird mit zwei 1,5 V-Batterien vom Typ AAA betrieben, die die Lichtschranke mit zwei 1,5 V-Batterien vom Typ AA.

GEFAHR!

Verätzungsgefahr!

Beim Verschlucken von Batterien besteht die Gefahr von inneren Verätzungen, die innerhalb von zwei Stunden zum Tode führen können. Bei Hautkontakt mit Batteriesäure besteht Verätzungsgefahr.

▶ Wenn Sie vermuten, Batterien könnten verschluckt oder in irgendeinen Teil des Körpers gelangt sein, suchen Sie unverzüglich medizinische Hilfe.

▶ Batterien nicht verschlucken.
- Kontakt mit Batteriesäure vermeiden. Bei Kontakt mit Haut, Augen oder Schleimhäuten die betroffene Stellen mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.
▶ Halten Sie neue und gebrauchte Batterien von Kindern fern.
Benutzen Sie das Gerät nicht mehr, wenn das Batteriefach nicht sicher schließt und halten Sie sie von Kindern fern.
▶ Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen.

WARNUNG!

Explosionsgefahr!

Bei unsachgemäßem Auswechseln der Batterien besteht Explosionsgefahr!

Legen Sie grundsätzlich nur neue Batterien gleichen Typs ein. Benutzen Sie nie alte und neue Batterien zusammen.
▶ Achten Sie beim Einlegen der Batterien auf die Polarität (+/-).

Versuchen Sie niemals, Batterien wieder aufzuladen.
Lagern Sie Batterien an einem kühlen, trockenen Ort.
▶ Setzen Sie Batterien/Akkus niemals übermäßiger Wärme (wie Sonnenschein, Feuer, Heizung oder dergleichen) aus. Direkte starke Wärme kann die Batterien beschädigen.
Werfen Sie Batterien/Akkus nicht ins Feuer.
▶ Schließen Sie Batterien/Akkus nicht kurz.
Entfernen Sie auch leere Batterien aus dem Gerät.
▶ Wenn Sie das Gerät für längere Zeit nicht benutzen, nehmen Sie die Batterien heraus.

Prüfen Sie vor dem Einlegen der Batterien, ob die Kontakte im Gerät und an den Batterien sauber sind, und reinigen Sie diese gegebenenfalls.

- Akkublock nur bei einer Raumtemperatur von 10–40 °C betreiben.

4. Lieferumfang

GEFAHR!

Erstickungsgefahr!

Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.

▶ Halten Sie die Verpackungsfolie von Kindern fern.

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Paket haben Sie erhalten:

• Saugroboter mit integriertem Lithium-Ionen-Akkublock
• Ladestation
• Netzteil
  – Lichtschranke (virtuelle Wand)
• Fernbedienung
• 4 Ersatz-Seitenbürsten
• 2 Seitenbürsten
• Filter
• 2 Ersatzfilter
• Wasserbehälter
• Wischaufsatz
• 5 M o p - A u f s ä t z e
• Staubbehälter
• 2 Reinigungstücher
• Reinigungspinsel
• Bedienungsanleitung und Garantiedokumente

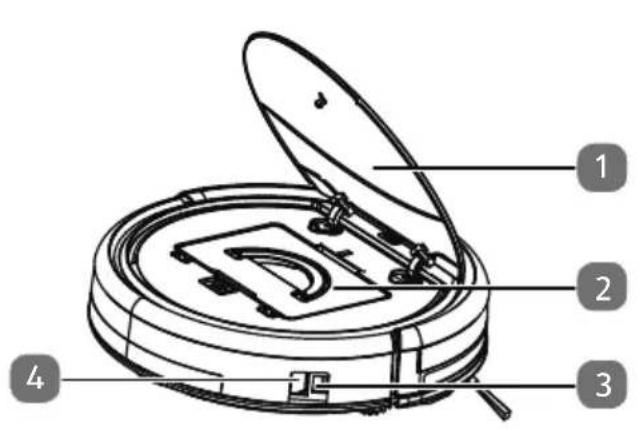

5. Geräteübersicht

1) Staubbehälterdeckel
2) Staubbehälter mit Filter/ Wasserbehälter
3) Netzteilanschluss
4) Ein-/Ausschalter
5) Stoßfänger
6) Kontrollleuchte
7) Markierung zum Öffnen des Deckels

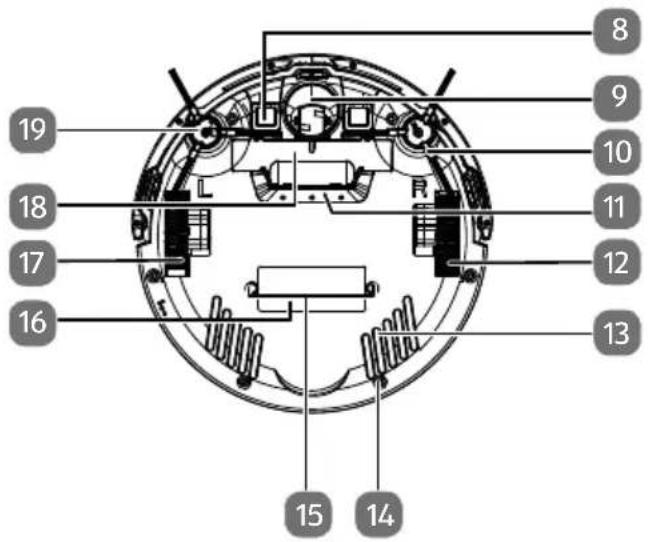

5.1. Unterseite

8 9 10 11 12 13 14 15 16 17 18 19

Abbildung ähnlich

8) Ladekontakte
9) Laufrad: Zur Unterstützung der Bewegungsrichtung
10) Reinigungsbürste, rechts
11) Saugöffnung
12) Laufrad: Zum Vortrieb des Geräts
13) Lüftungsschlitze
14) Wischaufsatz-Aufnahme
15) Wasserdüsen
16) Typenschild
17) Laufrad: Zum Vortrieb des Geräts
18) Batteriefach
19) Reinigungsbürste, links

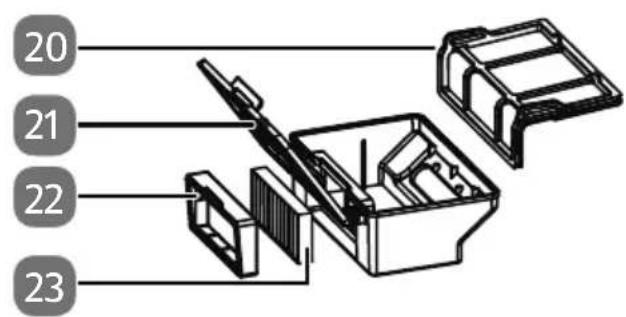

5.2. Staubbehälter mit Filter

20 21 22 23

Abbildung ähnlich

20) Staubfilter
21) Staubbehälter mit Deckel
22) EPA-Filterrahmen
23) EPA-Filter

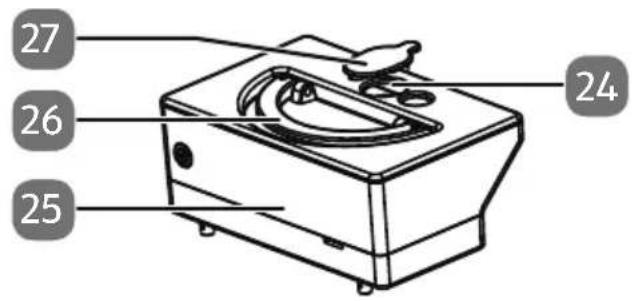

5.3. Wasserbehälter

27 26 25 24

Abbildung ähnlich

24) Einfüllöffnung
25) Wasserbehälter
26) Griff
27) Verschluss

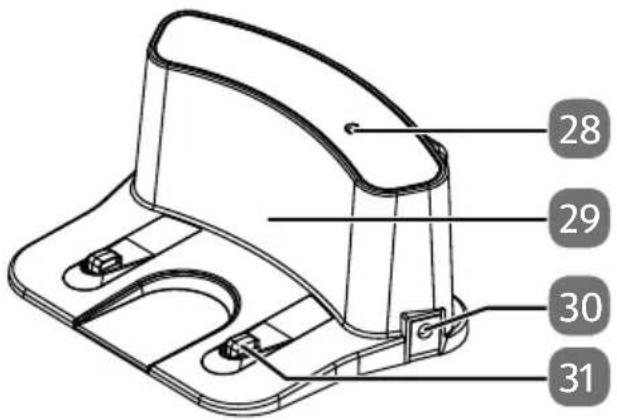

5.4. Ladestation

28 29 30 31

Abbildung ähnlich

28) Kontrollleuchte
29) Gehäuse
30) Netzteilanschluss
31) Ladekontakte

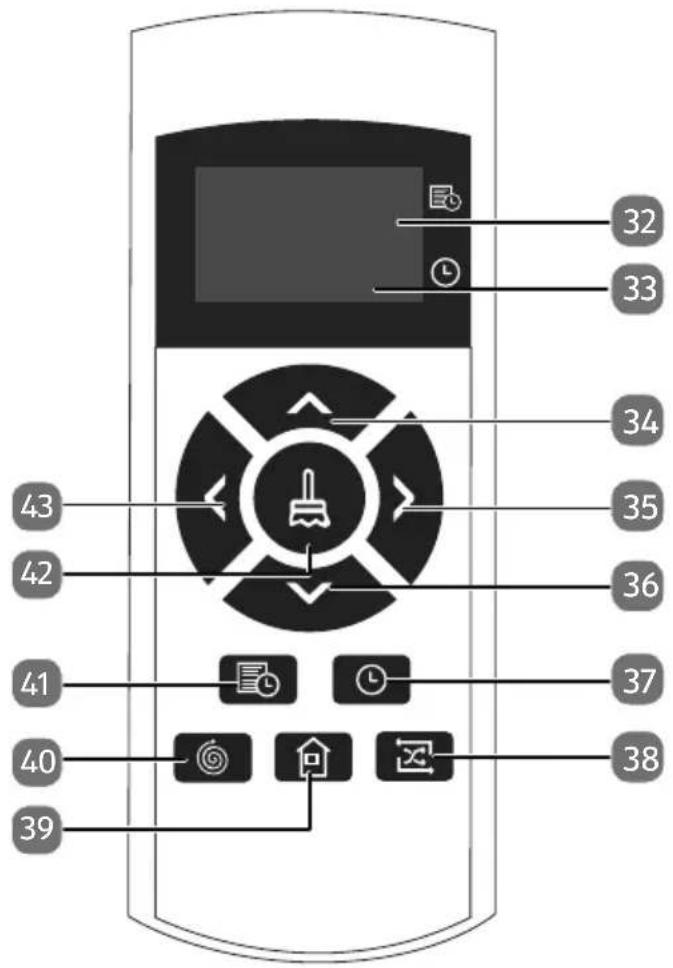

5.5. Fernbedienung

32 33 34 35 36 43 42 37 41 40 38 39

Abbildung ähnlich

32) Startzeitanzeige
33) Uhrzeitanzeige
34) Betriebsmodus: vorwärts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert erhöhen
35) Betriebsmodus: rechts fahren; Startzeit-/Uhrzeitmodus: von Stundenanzeige zur Minutenanzeige wechseln
36) Betriebsmodus: rückwarts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert verringern
37) Uhrzeit einstellen; Auswahl der Uhrzeit bestätigen
38) Saugbewegung entlang der Wände
39) Zurückkehren zur Ladestation
40) Saugbewegung im Kreis
41) Startzeit einstellen; Auswahl der Startzeit bestätigen
42) : Hinderisabhängige automatische Standard-Reinigung
43) Betriebsmodus: links fahren

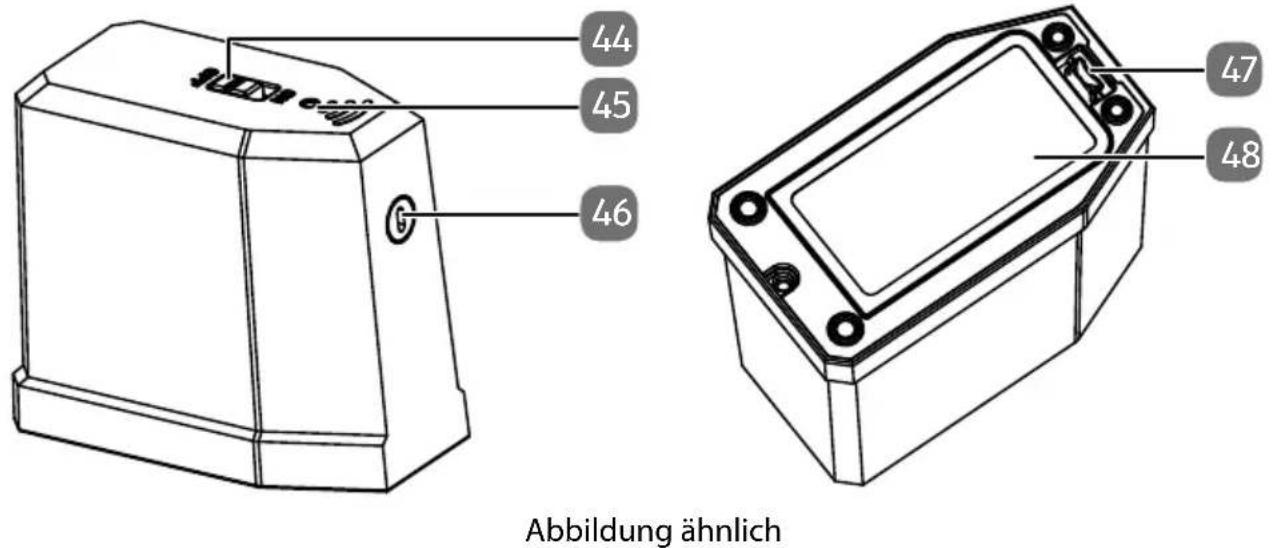

5.6. Lichtschranke (virtuelle Wand)

44) Ein-/Ausschalter
45) Kontrollleuchte
46) Lichtschranke
47) Öffnungslasche
48) Batteriefach

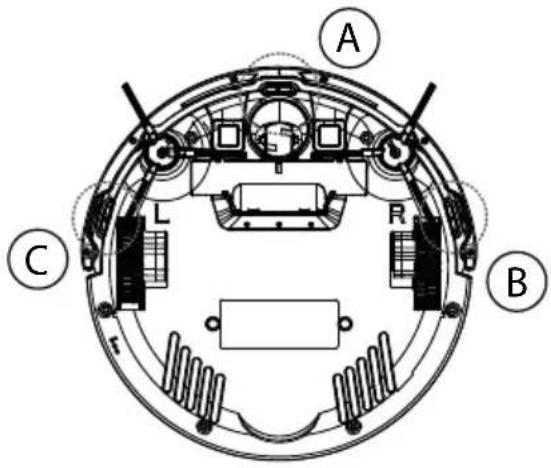

5.7. Sensoren am Saugroboter

A Sensor vorne
B Sensor rechts
C Sensor links

6. Erste Inbetriebnahme

6.1. Reinigungsbürsten anbringen

Vor dem ersten Gebrauch müssen ggf. die mitgelieferten Bürsten angebracht werden. Die Bürsten können mit Hilfe eines Kreuzschlitzschraubendrehers angebracht und entnommen werden.

Drücken Sie die beiden mit L und R bezeichneten Bürsten auf die Halterungen, bis sie einrasten. Achten Sie dabei auf die Bezeichnung L und R am Gerät.

6.2. Akkublock aufl aden

Der Saugroboter ist mit einem Lithium-Ionen-Akkublock ausgestattet. Nach dem Auspacken laden Sie den Akkublock des Geräts zunächst für ca. 4,5 Stunden. Dies kommt der Leistungsfähigkeit des Akkus auf lange Sicht zugute.

Mit dem mitgelieferten Netzteil können Sie Ihren Saugroboter direkt aufladen oder über die Ladestation.

Direktes Aufladen des Geräts

▶ Schließen Sie das mitgelieferte Netzteil an den Netzteilanschluss an der Seite des Saugroboter an.

Aufladen über die Ladestation

Schließen Sie das Netzteil an den Netzteilanschluss der Ladestation an. Platzie- ren Sie den Saugroboter auf der Ladestation so, dass die Ladekontakte überein- anderliegen.

▶ Verbinden Sie den Netzstecker mit der Steckdose.

Das Gerät wird aufgeladen, alle LEDs der Kontrollleuchte blinken.

Sobald der Akkublock voll geladen ist, leuchten die Dioden dauerhaft.

Der Akkublock sollte spätestens nachgeladen werden, wenn die mittlere LED der Kontrollleuchte blinkt.

Laden Sie entweder den Akkublock vor dem nächsten Reinigungsgang über das Netzteil am Gerät oder sofern die Ladestation angeschlossen ist, kehrt der Saugroboter automatisch zur Ladestation zurück, wenn der Akkustand niedrig ist. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.

Falls die Leistung des Akkus deutlich nachlassen sollte, wenden Sie sich an das MEDION Service Center.

6.3. Batterien in die Fernbedienung einlegen

▶ Schieben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung nach unten ab.
▶ Setzen Sie zwei 1,5 V-Batterien vom Typ AAA unter Beachtung der im Batteriefach angegebenen Polarität ein.
▶ Setzen Sie den Batteriefachdeckel wieder auf das Batteriefach und schieben Sie ihn zu.

6.4. Batterien in die Lichtschranke (virtuelle Wand) einlegen

Entfernen Sie den Batteriefachdeckel, indem Sie die Öffnungslasche nach hinten drücken und gleichzeitig den Batteriefachdeckel anheben.
▶ Setzen Sie zwei 1,5 V-Batterien vom Typ AA unter Beachtung der im Batteriefach angegebenen Polarität ein.
▶ Schließen Sie den Batteriefachdeckel.

Weiterführenden Informationen zum Aufbau und zur Funktionsweise der Lichtschranke (virutelle Wand) finden Sie im Kapitel „7.3. Lichtschranke (virtuelle Wand) verwenden“ auf Seite 26.

6.5. Uhrzeit einstellen

Um die Startzeitfunktion nutzen zu können, muss zuvor die Uhrzeit an der Fernbedienung eingestellt werden. Gehen Sie wie folgt vor:

Drücken Sie die Taste CLOCK, um die aktuelle Uhrzeit einzustellen.

Die Stundenanzeige blinkt.

▶ Stellen Sie mit Hilfe der Pfeiltasten ∧ oder ∨ die Stunde ein. Drücken Sie dann die Taste >um die Minutenanzeige einzustellen.

Die Minutenanzeige blinkt.

▶ Stellen Sie mit Hilfe der Pfeiltasten oder die Minuten ein.
▶ Bestätigen Sie Ihre Eingabe durch Drücken der Taste.

Die Uhrzeit ist nun eingestellt.

7. Staubsaugerbetrieb

Um die beste Reinigungsleistung zu erzielen stellen Sie sicher, dass alle losen Gegenstände auf dem Boden wie Vorhänge, Kleidung, Papier, lose Kabel sowie Verlängerungskabel entfernt wurden.

HINWEIS!

Gefahr von Sachschaden!

Lose Kabel können sich während des Saugbetriebes in ihrem Saugroboter verfangen und von diesem mitgezogen werden. Geräte können so beispielsweise von einem Tisch gezogen und dabei beschädigt werden.

▶ Verlegen Sie Kabel außer Reichweite.

Entfernen Sie vor dem Saugen auf einem Teppich die Bürsten. Dieser Saugroboter ist nicht für den Gebrauch auf Langflor-Teppichen geeignet.

Jedes Mal, wenn eine Taste gedrückt wird, ertönt ein Signalton als Bestätigung des Tastendruckes.

Entfernen Sie vor dem Einschalten den Stecker des Netzteils aus dem Gerät.
▶ Stellen Sie sicher, dass der Staubbehälter sauber ist und der Filter richtig eingesetzt ist.
▶ Stellen Sie den Saugroboter auf eine freie Fläche im Raum.
▶ Stellen Sie den Ein-/Ausschalter auf die Position ON und das Gerät ist einsatzbereit.

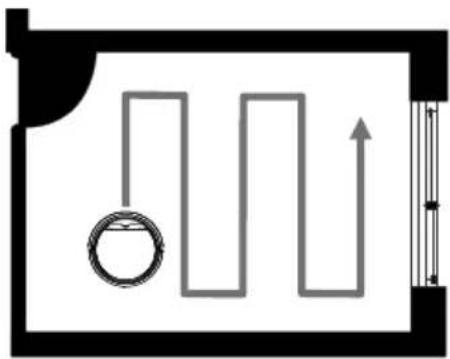

▶ Drücken Sie die Taste ▶ auf dem Gerät oder Taste 📄 an der Fernbedienung, um den Reinigungsvorgang zu starten.

Die beiden mittleren LEDs der Kontrollleuchte am Saugroboter leuchten dauerhaft. Der Saugroboter führt eine hindernisabhängige Standardreinigung durch. Er fährt erst einen Teil der Fläche systematisch ab. Der Saugroboter steckt sich einen Arbeitsbereich ab, indem er zuerst geradeaus fährt, bevor er in eine andere Richtung abdreht. Sobald der Arbeitsbereich umrissen wurde, reinigt der Saugroboter diese Fläche wie auf der Abbildung unten gezeigt.

Wenn dieser Teil komplett abgefahren wurde, saugt der Saugroboter eine weitere Teilfläche des Raumes. Dies wird so lange wiederholt, bis der komplette Raum gesaugt wurde, dann kehrt der Saugroboter zum Ausgangspunkt zurück.

- Drücken Sie die Taste 🎨 oder Taste ▶ erneut, um den Reinigungsvorgang zu unterbrechen. Drücken Sie die Taste 🎨 oder Taste ▶ nochmals, wenn Sie die Reinigung fortsetzen wollen.

Wenn Sie jedoch keine Taste innerhalb von 15 Sekunden betätigen, wechselt der Saugroboter in den Ruhemodus. Sie können den Saugroboter vom Betrieb direkt in den Ruhemodus schalten, indem Sie die Taste oder Taste ca. drei Sekunden gedrückt halten. Im Ruhemodus ist die Kontrollleuchte ausgeschaltet.

Bei niedrigem Akkustand kehrt der Saugroboter automatisch zur Ladestation zurück. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.

Um die Reinigung wieder aufzunehmen bzw. fortzusetzen, drücken Sie erneut die Taste ▶der .
▶ Reinigen Sie regelmäßig bei ausgeschaltetem Gerät (Ein-/Ausschalter auf Position OFF) die Saugöffnung und leeren Sie nach jeder Verwendung den Staubbehälter.

7.1. Startzeit einstellen

Um einen Reinigungsvorgang in Ihrer Abwesenheit zu starten, stellen Sie eine Startzeit für die Reinigung ein. Gehen Sie wie folgt vor:

▶ Stellen Sie den Ein-/Ausschalter auf die Position ON und das Gerät ist einsatzbereit.
▶ Drücken Sie die Taste 🎨 oder Taste ▶, um die Startzeit einzustellen.

Die Stundenanzeige blinkt.

▶ Stellen Sie mit Hilfe der Pfeiltasten ∧ oder ∨ die Stunde ein. Drücken Sie dann die Taste >um die Minutenanzeige einzustellen.

Die Minutenanzeige blinkt.

▶ Stellen Sie mit Hilfe der Pfeiltasten oder die Minuten ein.
▶ Bestätigen Sie Ihre Eingabe durch Drücken der Taste

Bei der Programmierung muss die Fernbedienung zum Gerät gehalten werden. Durch anschließenden Signalton hat der Roboter die Daten empfangen und bestätigt.

Die Startzeit ist nun eingestellt. Die LEDs der Kontrollleuchte blinken. Zur eingestellten Zeit startet der Reinigungsvorgang.

Um die Startzeit zu deaktivieren setzen Sie die Startzeit auf 00:00.

7.2. Modus auswählen

Durch die Sensoren, den Stoßdämpfer am Gerät sowie der gesonderten Lichtschranke wird der Saugroboter automatisch durch die Räumlichkeiten geleitet. Sie können festlegen, wie der Saugroboter dabei vorgehen soll:

Reinigungsmodus Tastendruck auf Art der Reinigung
Automatisch		Hindernisabhängige Standard-Reinigung
punktuelle Reinigung		Zur gezielten Reinigung einer Fläche um den Startpunkt des Saugroboters herum
Reinigung entlang der Wand		Zur Reinigung entlang von Wänden/Hindernissen.Sollten keine Hindernisse zur Orientierung vorhanden sein, beendet der Saugroboter die Reinigung.
Zufallsprinzip	2x	Der Saugroboter fährt nach dem Zufallsprinzip kreuz und quer über die zu reinigende Fläche.
Zurück zur Ladestation		Saugroboter kehrt zur Ladestation zurück und lädt den Akkublock auf.
Manuelle Steuerung	,≥ , <	Um die manuelle Steuerung zu aktivieren, muss zuerst die Automatische Reinigung durch Druck auf er aktiviert und wieder unterbrochen werden. Danach kann der Saugroboter mit den Richtungstasten navigiert werden.

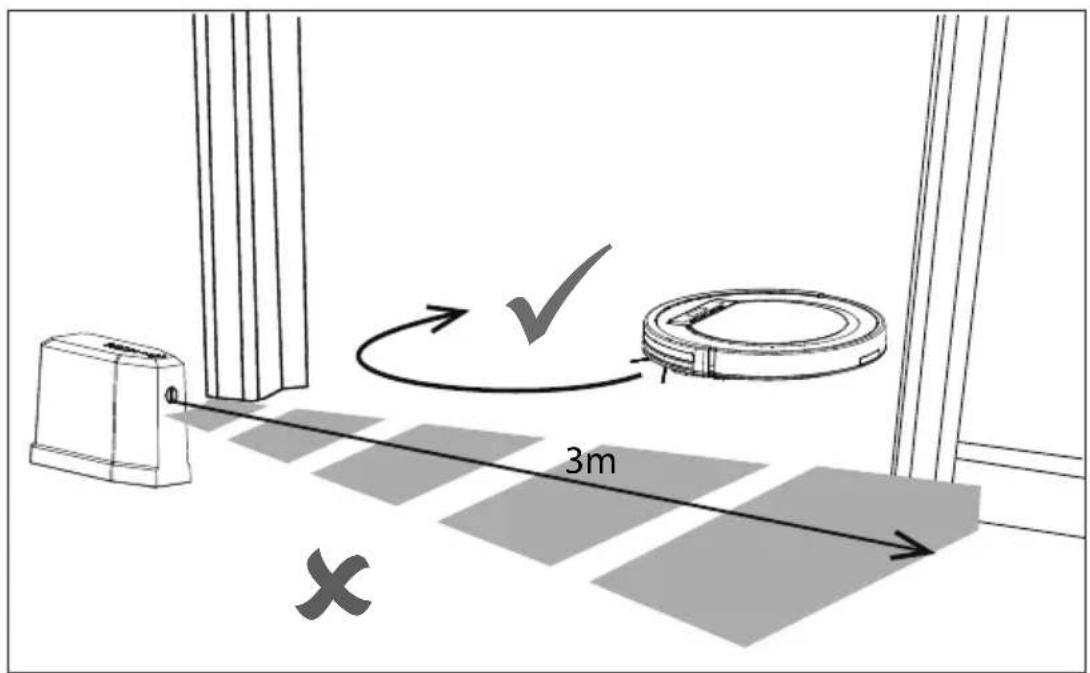

7.3. Lichtschranke (virtuelle Wand) verwenden

Der Aktionsradius des Saugroboters kann eingeschränkt werden, z. B. um ihn davon abzuhalten, zu nahe an zerbrechliche Gegenstände zu fahren, um bestimmte Bereiche für die Reinigung auszuschließen oder um vor Treppenstürzen zu schützen. Stellen Sie hierzug die Lichtschranke auf.

Die Lichtschranke sendet ein Infrarotsignal aus und erzeugt auf diese Weise eine virtuelle Wand von 3 Metern Länge. Entlang dieser virtuellen Wand wird der Saugroboter abgelenkt und kann sie nicht passieren.

Die virtuelle Barriere wird breiter, je größer die Distanz zum Gerät ist (siehe Abbildung unten). Das ist typisch für Infrarotsignale und stellt keinen Fehler dar.

Wenn Sie den Aktionsradius des Saugroboters auf einen Raum beschränken möchten, platzieren Sie die Lichtschranke außerhalb des Türdurchgangs, den Sie blockieren möchten. Auf diese Weise funktioniert die Lichtschranke am besten.

Die Lichtschranke muss in Fahrtrichtung rechts vor dem Saugroboter platziert werden.

3m x

√ = Reinigungszone

x = verbotene Zone

▶ Stellen Sie die Lichtschranke so auf, dass der Ein-/Ausschalter immer noch oben zeigt.

Positionieren Sie die Lichtschranke parallel vor das Hindernis bzw. die verbotene Reinigungszone und achten Sie darauf, dass der Infrarotsensor nicht verdeckt wird, sondern frei in den Raum sendet.

▶ Stellen Sie den Ein-/Ausschalter an der Lichtschranke auf die Position ON. Im Betrieb wird der Saugroboter umkehren sobald er in den Infrarotbereich der Lichtschranke hineinfährt.

HINWEIS!

Beschädigungsgefahr!

Aus baulichen und konstruktionellen Gründen innerhalb eines Raumes kann nicht ausgeschlossen werden, dass die Lichtschranke den ausgeschlossenen Bereich vollständig abschließt bzw. die Sensoren des Saugroboters Treppen und Hindernisse nicht vollständig erfassen. Es besteht die Gefahr eines toten Bereiches innerhalb dessen der Roboter die virtuelle Wand überwinden kann.

▶ Stellen Sie die Lichtschranke so auf, dass der Saugroboter diese nicht verschieben kann.
▶ Testen Sie im Betrieb, ob der Saugroboter Treppenstufen oder andere Hindernisse erkennt.
Bauen Sie ggf. zusätzliche Barrieren auf, um Beschädigungen an Gegenständen, Wänden, Treppen oder dem Gerät zu vermeiden.

7.4. Wisch-Reinigung

WARNUNG!

Stromschlaggefahr!

Stromführende Teile. Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses.

Laden Sie den Saugroboter niemals mit eingesetztem Wasserbehälter auf.

▶ Schalten Sie den Ein-/Ausschalter auf OFF.
▶ Füllen Sie den Wasserbehälter mit max. 250 ml Wasser.
▶ Bringen Sie das Reinigungstuch am Wischaufsatz an.
Befestigen Sie an der Unterseite des Saugroboters den Wischaufsatz mit Reinigungstuch.
▶ Stecken Sie den Wischaufsatz in die Wischaufsatz-Aufnahme bis dieser einrastet.
Drehen Sie den Saugroboter wieder um.

Drücken Sie auf die mit markierte Druckfläche des Gerätedeckels.
Der Deckel öffnet sich.
▶ Nehmen Sie den Staubbehälter aus dem Saugroboter heraus.
▶ Setzten Sie den Wasserbehälter in das Gerät ein und schließen Sie den Deckel.
▶ Stellen Sie den Ein-/Ausschalter auf die Position ON.

Das Gerät ist einsatzbereit.

Entfernen Sie vor der Wisch-Reinigung alle Teppiche und Vorleger, da das Gerät beschädigt werden könnte. Reinigen Sie nur Hartböden in dem Wisch-Modus.

7.5. Energiemanagement des Saugroboters

Sie benutzen den Sauger gelegentlich

Wenn der Saugroboter nicht mehrmals am Tag, täglich oder regelmäßig reinigen soll, empfehlen wir nach jeder vollständigen Aufladung das Ladegerät bzw. Netzteil von der Steckdose zu trennen. Schalten Sie ebenfalls den Saugroboter über den Ein-/ Ausschalter auf OFF.

Sie benutzen den Saugroboter täglich

Wir empfehlen eine stetige Ladung bei täglich mehrmaligen Einsatz, damit die nötige und volle Saugleistung des Saugroboter gewährleistet ist. Bei erfolgter vollständiger Aufladung leuchten die Lade LED's dauerhaft und der Energieverbrauch wird durch die Erhaltungsladung minimiert.

Sie benutzen den Saugroboter gelegentlich oder regelmäßig für kleinere Flächen

Der Saugroboter besitzt einen Ruhemodus. (s. Kapitel Ruhemodus). Der Ruhemodus ist zu empfehlen, wenn kleinere Flächen gereinigt wurden und noch ausreichend Energie, ohne den Akku erneut zu Laden, vorhanden ist . Trennen Sie das Ladegerät bzw. Netzteil von der Steckdose. Stellen Sie den Saugroboter über den Ein-/ Ausschalter auf ON. Der Saugroboter schaltet sich nach 15 Sekunden in den Ruhemodus.

Der Saugroboter kann jederzeit wieder zum saugen über die Taste auf der Fernbedienung, Programmierung oder über die Taste am Gerät aktiviert werden.

	Verbrauch in Watt
Netzteil	0,057W
Ladung mit Netzteil an Saugroboter direkt	12,481W
Ladung mit Ladestation 13,045W
Erhaltungsladung an der Ladestation 1,09W
Erhaltungsladung am Netzteil 0,778W

8. Reinigung und Pfl ege

GEFAHR!

Stromschlaggefahr!

Es besteht die Gefahr eines elektrischen Schlags/Kurzschlusses durch stromführende Teile.

▶ Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Reinigen Sie das Gerät und alle Zubehörteile nur trocken bzw. mit einem leicht feuchten Tuch.

▶ Stellen Sie den Ein-/Ausschalter auf die PositionoFF und ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs den Netzstecker aus der Steckdose.

Ihr Saugroboter lässt sich schnell und einfach reinigen und pflegen. Leeren Sie den Staubbehälter, reinigen Sie den Filter nach jedem Einsatz. Reinigen Sie die Saugöffnung bei Bedarf.

• Verwenden Sie zum Reinigen der Geräteoberfläche keine Lösungsmittel, ätzen-de oder gasförmige Reinigungsmittel. Wischen Sie die Oberfläche des Saugrobo-ters und der Ladestation mit einem angefeuchteten Tuch ab.
• Reinigen Sie die die Sensoroberflächen und Ladekontakte mit einem sauberen trockenen Tuch.

8.1. Staubbehälter reinigen

Wir empfehlen, nach jedem Einsatz den Staubbehälter zu leeren und den Filter zu reinigen. Führen Sie die folgenden Schritte aus:

A) Drücken Sie auf die mit markierte Druckfläche des Gerätedeckels.

Der Deckel öffnet sich.

B) Klappen Sie den Griff des Staubbehälters hoch und entfernen Sie den Staubbehälter aus dem Saugroboter.
C) Entfernen Sie den EPA-Filter mit EPA-Filterrahmen.
D) Klappen Sie den Staubbehälterdeckel auf und entfernen Sie den Staubfilter.
E) Leeren Sie den Staubbehälter über einem Mülleimer.
F) Spülen Sie den Staubbehälter mit Wasser aus. Eine Reinigung mit Wasser ist nicht jedes Mal nötig. Stellen Sie den Staubbehälter nicht in die Spülmaschine! Reinigen Sie den Staubfilter und EPA-Filter regelmäßig mit dem mitgelieferten Pinsel.
G) Sobald der Staubbehälter trocken ist, setzen Sie die Filter wieder ein. Nach erfolgter Reinigung setzen Sie den Staubbehälter wieder ein und schließen Sie den Deckel des Saugroboters.
▶ Stellen Sie vor Inbetriebnahme sicher, dass die Filter des Staubbehälters richtig eingesetzt ist.

8.2. Wasserbehälter reinigen

Um den Wasserbehälter zu Reinigen gehen Sie wie folgt vor:

▶ Drücken Sie auf die mit markierte Druckfläche des Gerätedeckels (A). Der Deckel öffnet sich.

Entnehmen Sie den Wasserbehälter, indem Sie diesen an dem Griff heraus ziehen.
- Öffnen Sie den Verschluss am Wasserbehälter und leeren Sie den diesen über einem Waschbecken (B).
▶ Spülen Sie den Wasserbehälter mit Wasser aus und lassen Sie alles gut trocknen.

8.3. Saugöff nung reinigen

Nach einiger Zeit kann es sein, dass sich Schmutz und Staub um die Saugöffnung ansammeln und so die Saugleistung beeinträchtigen. Um dies zu vermeiden, sollte in regelmäßigen Abständen die Saugöffnung gereinigt werden.

▶ Schalten Sie das Gerät aus.
Entfernen Sie Schmutz und Staub an und in der Saugöffnung.

8.4. Bürsten reinigen

Wir empfehlen eine regelmäßige Reinigung der Bürsten. Führen Sie bitte die folgenden Schritte aus:

- Schalten Sie das Gerät aus und legen Sie es mit der Unterseite nach oben auf einen geraden Untergrund. - Lösen Sie jeweils die Schraube an den Bürste mit einem Kreuzschlitzschraubendreher. Halten Sie die Bürsten fest und ziehen Sie sie gerade nach oben um sie aus dem Gerät zu entfernen.

▶ Reinigen Sie die Bürsten von Verschmutzungen und Haaren.

Nach der Reinigung bringen Sie die Bürsten wieder an.

Nach einiger Zeit sollten die Bürsten ausgetauscht werden um effizienter zu arbeiten. Wegen Ersatzzubehör wenden Sie sich bitte an unser Service Center.

Sollten sich die Borsten verbiegen kann es helfen, die Bürsten in heißes Wasser zu legen damit sie wieder ihre Ausgangsform annehmen.

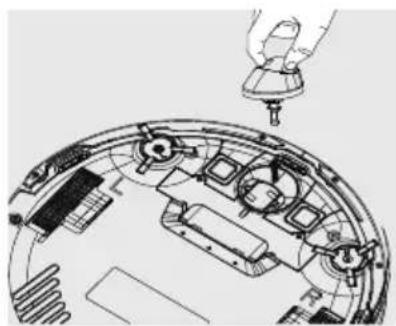

8.5. Laufrad reinigen

Bei einer Blockade des vorderen Laufrads entfernen Sie das Laufrad und reinigen Sie es von Verschmutzungen mit einem angefeuchteten Tuch.

▶ Setzen Sie das vordere Laufrad wieder ein, bis es einrastet.

9. Problemlösung

Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können.

Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere geeignete Fachwerkstatt.

Problem Mögliche Ursache Lösung
Das Gerät lässt sich nicht einschalten.	Der Akkublock ist leer.	▸ Lassen Sie den Akkublock etwa 4,5 Stunden lang vollständig aufladen.
Das Gerät bewegt sich in der Nähe der Lichtschranke in einem beschränkten Radius.	Das Infrarotsignal wird reflektiert.	▸ Entfernen Sie die Lichtschranke und kontrollieren Sie, ob das Problem weiterhin besteht.
Kontrollleuchte blinkt, nachdem das Gerät eingeschaltet wurde.	Der Akkublock ist leer.	▸ Lassen Sie den Akkublock etwa 4,5 Stunden lang vollständig aufladen.▸ Entfernen Sie alle Störungen
Saugroboter bewegt sich nicht Einfacher Signalton er-tönt. Zeitgleich blinken alle Kontrollleuchten.	Räder sind blockiert.	▸ Beheben Sie die Störung an den Rädern.
Sensorstörung Doppelter Signalton er-tönt. Zeitgleich blinken alle Kontrollleuchten.	Der Saugroboter steht auf einem dunklen Boden.Der Kanten- oder Stoßdämpfersensor ist verdeckt.	▸ Versetzen Sie den Saugroboter an eine helle-re Stelle.▸ Reinigen Sie den Sensor
Gerät ist blockiert Dreifacher Signalton er-tönt. Zeitgleich blinken alle Kontrollleuchten.	Saugroboter steckt fest.	▸ Versetzen Sie den Saugroboter an eine andere Stelle und starten Sie neu..
Die seitlichen Bürsten bewegen sich nicht. Einfacher Signalton er-tönt. Zeitgleich blinken alle Kontrollleuchten.	Durch Verschmutzung blockiert.	▸ Nehmen Sie die Bürsten ab, anschließend gründ-lich reinigen und wieder aufsetzen.
Saug-/Wisch-Reinigung funktioniert nicht mehr.	Wasserbehälter ist leer. Reinigungstuch zu stark verschmutzt.	▸ Wassertank auffüllen▸ Reinigungstuch wech-seln/reinigen.

DE

10. Akkublock entfernen

VORSICHT!

Verletzungsgefahr.

Es besteht Verletzungsgefahr bei Kontakt mit den entnommenen Akkus.

Entnommene Akkus von Kindern fernhalten, nicht ins Feuer werfen, kurzschließen oder auseinander nehmen.
Entnommene Akkus keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
- Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

▶ Nehmen Sie den Akkublock vor der Entsorgung des Saugroboters oder bei einem Defekt des Akkublocks heraus.
▶ Vergewissern Sie sich, dass der Akkublock beim Herausnehmen vollständig ent- laden ist.
▶ Schalten Sie das Gerät aus, ziehen Sie ggf. den Netzstecker aus der Steckdose und das Netzkabel aus dem Gerät.
Lösen Sie die beiden Schrauben an der Unterseite des Saugroboters mit einem Kreuzschlitzschraubendreher und öffnen Sie das Akkufach.

Entnehmen Sie den Akkublock, indem Sie an der Lasche ziehen.
Ziehen Sie den Stecker des Akkublocks von der Buchse des Geräts ab.

Entsorgen Sie den Akkublock umweltgerecht (siehe „11. Entsorgung“ auf Seite 34).
Beim Wechsel des Akkublocks verbinden Sie den Stecker des Akkublocks mit der Buchse des Geräts. Legen Sie einen neuen Akkublock ein. Verwenden Sie ausschließlich ein Akkupack des gleichen Typs.
▶ Verschließen Sie das Akkufach mit den beiden Schrauben.

11. Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohmaterialien und somit wiederverwendungsfähig oder können dem Rohstoff-Kreislauf zurückgeführt werden.

Gerät

Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

Akkus

Das Gerät ist mit einem integrierten Lithium-Hochleistungsakku ausgestattet. Verbrauchte Akkus gehören nicht in den Hausmüll. Akkus müssen sachgerecht entsorgt werden. Zu diesem Zweck stehen im batterievertreibenden Handel sowie bei kommunalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder Ihre kommunale Verwaltung. Im Zusammenhang mit dem Vertrieb von Akkus oder mit der Lieferung von Geräten, die Batterien enthalten, sind wir verpflichtet, Sie auf folgendes hinzuweisen:

Sie sind zur Rückgabe gebrauchter Akkus als Endnutzer gesetzlich verpflichtet.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Akkus nicht in den Hausmüll gegeben werden dürfen.

12. Technische Daten

Lautstärke ca. 68 dB

Staubbehälter Kapazität 0,3 l

Betriebszeit ca. 90 Min.

Schutzklasse (AC/DC Adapter) IP20

Gewicht ca. 2,05 kg

Abmessungen ca. 30 x 8 cm

Akkublock

Lithium-Ionen-Akkublock

Model INR18650M26-4S1P-AGX-8

Hersteller BYD, China

Kapazität 2400 mAh

Bemessungsspannung 14,4 V—

Leistung 34,56 Wh

Zellen 4

Ladedauer ca. 4,5 Stunden

Betriebstemperatur 10 °C – 40 °C

Fernbedienung

Batteriebetrieb 2x1,5 V Typ AAA

Lichtschranke (virtuelle Wand)

Batteriebetrieb 2x1,5 V Typ AA

Netzadapter
Hersteller	Ten Pao Industrial Co., Ltd., ChinaImporteur:MEDION AGAm Zehnthof 7745307 EssenDeutschlandHR-Nummer: HRB 13274
Modellbezeichnung	S012DBV1900060
Eingangsspannung / Strom / Ein-gangswechselstromfrequenz	100–240 V~, 50-60 Hz, 0,4 A
Ausgangsspannung / Strom	19 V— — — 600 mA
Ausgangsleistung 11,4 W
Durchschnittliche Effizienz im Betrieb	84,85 %
Effizienz bei geringer Last (10%) 76,32 %
Leistungsaufnahme bei Nulllast 0,057 W

13. Konformitätsinformation

Hiermit erklärt die MEDION AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet:

• EMV-Richtlinie 2014/30/EU
• Niederspannungsrichtlinie 2014/35/EU
- Öko-Design Richtlinie 2009/125/EG (und Öko-Design Verordnung 2019/1782)
• RoHS-Richtlinie 2011/65/EU

14. Serviceinformationen

Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:

• In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben.
  Sie finden unsere Service Community unter http://community.medion.com.

- Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.

- Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.

Deutschland
Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.)
Mo. - Fr.: 07:00 - 23:00Sa. / So.: 10:00 - 18:00	0201 22099-111
	Haushalt & Heimelektronik
	0201 22099-222
	Mobiltelefon; Tablet & Smartphone
	0201 22099-333
Serviceadresse
MEDION AG45092 EssenDeutschland
Österreich
Öffnungszeiten Rufnummer
Mo. - Fr.: 08:00 - 21:00Sa. / So.: 10:00 - 18:00	01 9287661
Serviceadresse
MEDION Service CenterFranz-Fritsch-Str. 114600 WelsÖsterreich

Schweiz
Öffnungszeiten Rufnummer
Mo. - Fr.: 09:00 - 19:00	1 0848 - 33 33 32
Serviceadresse
MEDION/LENOVO Service CenterIfangstrasse 68952 SchlierenSchweiz
Belgien
Öffnungszeiten Rufnummer
Mo. - Fr.: 09:00 - 19:00	1 02 - 200 61 98
Serviceadresse
MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland
Luxemburg
Öffnungszeiten Rufnummer
Mo. - Fr.: 09:00 - 19:00	34-20 808 664
Serviceadresse
MEDION B.V.John F.Kennedylaan 16a5981 XC PanningenNederland

Deutschland

Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/de/service/start/ zum Download zur Verfügung.

Dort finden Sie auch Treiber und andere Software zu diversen Geräten.

Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

Österreich

Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/at/service/start/ zum Download zur Verfügung.

Dort finden Sie auch Treiber und andere Software zu diversen Geräten.

Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

Schweiz

Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/ch/de/service/start/zum Download zur Verfügung.

Dort finden Sie auch Treiber und andere Software zu diversen Geräten.

Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

Belgien

Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/be/nl/service/start/zum Download zur Verfügung.

Dort finden Sie auch Treiber und andere Software zu diversen Geräten.

Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

Luxemburg

Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/lu/de/service/start/zum Download zur Verfügung.

Dort finden Sie auch Treiber und andere Software zu diversen Geräten.

Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

15. Impressum

Copyright © 2020

Stand: 30.06.2020

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma:

MEDION AG

Am Zehnthof 77

45307 Essen

Deutschland

Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.

16. Datenschutzerklärung

Sehr geehrter Kunde!

Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnthof 77, 45307 Essen als Verantwortlicher Ihre personenbezogenen Daten verarbeiten.

In datenschutzrechtlichen Angelegenheiten werden wir durch unseren betrieblichen Datenschutzbeauftragten, erreichbar unter MEDION AG, Datenschutz, Am Zehnthof 77, D – 45307 Essen; [e-mail] unterstützt. Wir verarbeiten Ihre Daten zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z. B. Reparaturen) und stützen uns bei der Verarbeitung Ihrer Daten auf den mit uns geschlossenen Kaufvertrag.

Ihre Daten werden wir zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z. B. Reparaturen) an die von uns beauftragten Reparaturdienstleister übermitteln. Wir speichern Ihre personenbezogenen Daten im Regelfall für die Dauer von drei Jahren, um Ihre gesetzlichen Gewährleistungsrechte zu erfüllen.

Uns gegenüber haben Sie das Recht auf Auskunft über die betreffenden personenbezogenen Daten sowie auf Berichtigung, Löschung, Einschränkung der Verarbeitung, Widerspruch gegen die Verarbeitung sowie auf Datenübertragbarkeit.

Beim Auskunfts- und beim Löschungsrecht gelten jedoch Einschränkungen nach den §§ 34 und 35 BDSG (Art. 23 DS-GVO), Darüber hinaus besteht ein Beschwerderecht bei einer zuständigen Datenschutzaufsichtsbehörde (Art. 77 DS-GVO i. V. m. § 19 BDSG). Für die MEDION AG ist das die Landesbeauftragte für Datenschutz und Informationsfreiheit Nordrhein Westfalen, Postfach 200444, 40212 Düsseldorf, www.ldi.nrw.de.

Die Verarbeitung Ihrer Daten ist für die Garantieabwicklung erforderlich; ohne Bereitstellung der erforderlichen Daten ist die Garantieabwicklung nicht möglich.

17. Allgemeine Garantiebedingungen

17.1. Allgemeines

Die Laufzeit der Garantie beträgt 24 Monate und beginnt am Tag des Kaufs des Produktes. Die Garantie bezieht sich auf Material- und Produktionsschäden aller Art, die bei normaler Verwendung auftreten können.

Bitte bewahren Sie den originalen Kaufnachweis gut auf. Der Garantiegeber behält sich vor, eine Garantiereparatur oder eine Garantiebestätigung zu verweigern, wenn dieser Nachweis nicht erbracht werden kann.

Bitte stellen Sie sicher, dass Ihr Gerät im Falle einer notwendigen Einsendung transportsicher verpackt ist. Sofern nichts anderes vermerkt ist, tragen sie die Kosten der Einsendung sowie das Transportrisiko. Für zusätzlich eingesendete Materialien, die nicht zum ursprünglichen Lieferumfang des Produktes gehören, übernimmt der Garantiegeber keine Haftung.

Bitte überlassen Sie dem Garantiegeber mit dem Gerät eine möglichst detaillierte Fehlerbeschreibung. Zur Geltendmachung ihrer Ansprüche bzw. vor Einsendung, kontaktieren sie bitte die Hotline des Garantiegebers oder das Service Portal. Sie erhalten dort Informationen über die weiteren Schritte.

Diese Garantie hat keine Auswirkungen auf Ihre gesetzlichen Gewährleistungsansprüche und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb des Produktes durch den Endkunden erfolgte.

17.1.1. Umfang

Im Falle eines durch diese Garantie abgedeckten Defekts an ihrem Produkt gewährleistet der Garantiegeber mit dieser Garantie die Reparatur oder den Ersatz des Produktes. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt dem Garantiegeber. Insoweit kann dieser nach eigenem Ermessen entscheiden, das zur Garantiereparatur eingesendete Gerät durch ein generalüberholtes Gerät gleicher Qualität zu ersetzen.

Für Batterien oder Akkus wird keine Garantie übernommen, gleiches gilt für Verbrauchsmaterialien, d.h. Teile, die bei der Nutzung des Gerätes in regelmäßigen Abständen ersetzt werden müssen, wie z.B. Projektionslampe in Beamer.

Ein Pixelfehler (dauerhaft farbiger, heller oder dunkler Bildpunkt) ist nicht grundsätzlich als Mangel zu betrachten. Die genaue Anzahl zulässiger defekter Bildpunkte entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.

Für eingebrannte Bilder bei Plasma- oder LCD-Geräten, die durch unsachgemäße Verwendung des Gerätes entstanden sind, übernimmt der Garantiegeber keine Garantie. Die genaue Vorgehensweise zum Betrieb Ihres Plasma- bzw. LCD-Gerätes entnehmen Sie bitte der Beschreibung im Handbuch für dieses Produkt.

Die Garantie erstreckt sich nicht auf Wiedergabefehler von Datenträgern, die in ei-

nem nicht kompatiblen Format oder mit ungeeigneter Software erstellt wurden. Sollte sich bei der Reparatur herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, behält sich der Garantiegeber das Recht vor, die anfallenden Kosten in Form einer Handling Pauschale sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in Rechnung zu stellen. Hierüber werden Sie als Kunde vorab informiert; es obliegt Ihnen diesem Vorgehen zuzustimmen oder abzulehnen.

17.1.2. Ausschluss

Für Versagen und Schäden, die durch äußere Einflüsse, versehentliche Beschädigungen, unsachgemäße Verwendung, am Produkt vorgenommene Veränderungen, Umbauten, Erweiterungen, Verwendung von Fremdteilen, Vernachlässigung, Viren oder Softwarefehler, unsachgemäßen Transport, unsachgemäße Verpackung oder Verlust bei Rücksendung des Produktes entstanden sind, übernimmt der Garantiegeber keine Garantie.

Die Garantie erlischt, wenn der Fehler am Gerät durch Wartung oder Reparatur entstanden ist, die durch jemand anderen als durch einen vom Garantiegeber autorisierten Servicepartner durchgeführt wurde.

Die Garantie erlischt auch, wenn Aufkleber oder Seriennummern des Gerätes oder eines Bestandteils des Gerätes verändert oder unleserlich gemacht wurden.

17.1.3. Service Hotline

Vor Einsendung des Gerätes an den Garantiegeber müssen Sie sich über die Service Hotline oder das Service Portal an uns wenden. Sie erhalten insoweit weitergehende Informationen, wie Sie Ihren Garantieanspruch geltend machen können.

Die Inanspruchnahme der Hotline ist ggf. kostenpflichtig.

Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft- bzw. Hardware, das Nachschlagen im Handbuch oder die Betreuung von Fremdprodukten.

17.2. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch

Soweit sich ein Anspruch auf Vorort Reparatur bzw. Vorort Austausch ergibt, gelten die besonderen Garantiebedingungen für die Vorort Reparatur bzw. Vorort Austausch für Ihr Produkt.

Zur Durchführung der Vorort Reparatur bzw. des Vorort Austauschs muss von Ihrer Seite Folgendes sichergestellt werden:

• Mitarbeitern des Garantiegebers, die zu vorgenanntem Zweck bei Ihnen eintreffen, soll uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten gewährt werden.

• Telekommunikationseinrichtungen, die von diesen Mitarbeitern zur ordnungsgemäßen Ausführung Ihres Auftrages, für Test- und Diagnosezwecke sowie zur Fehlerbehebung benötigt werden, müssen von Ihnen auf eigene Kosten zur Verfügung gestellt werden.

• Sie sind für die Wiederherstellung der eigenen Anwendungssoftware nach der Inanspruchnahme der Dienstleistungen durch den Garantiegeber selbst verantwortlich.

• Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der Inanspruchnahme der Dienstleistung durch den Garantiegeber selbst verantwortlich.
• Der kostenfreie Storno-Zeitraum für die Vorort Reparatur bzw. den Vorort Austausch beträgt mind. 48 Stunden, danach müssen die uns durch den verspäteten oder nicht erfolgten Storno entstandenen Kosten in Rechnung gestellt werden.

Sommaire

12. Technische gegevens

Volume ca. 68 dB

protezione dei dati e la libertà d'informazione della Renania Settentrionale-Vestfalia: Landesbeauftragte für Datenschutz und Informationsfreiheit Nordrhein Westfalen, casella postale 200444, 40212 Düsseldorf, www.ldi.nrw.de.
