BEDIENUNGSANLEITUNG MGT410 SCHEPPACH

Garten Hochentaster Originalbetriebsanleitung

Rev.Nr. 30/09/2015 MGT410 Heruntergeladen von manualslib.de Handbücher-SuchmachieneDE Nur für EU-Länder. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwer- tung zugeführt werden.

Heruntergeladen von manualslib.de Handbücher-Suchmachiene4 І 44

Heruntergeladen von manualslib.de Handbücher-Suchmachiene7 І 44

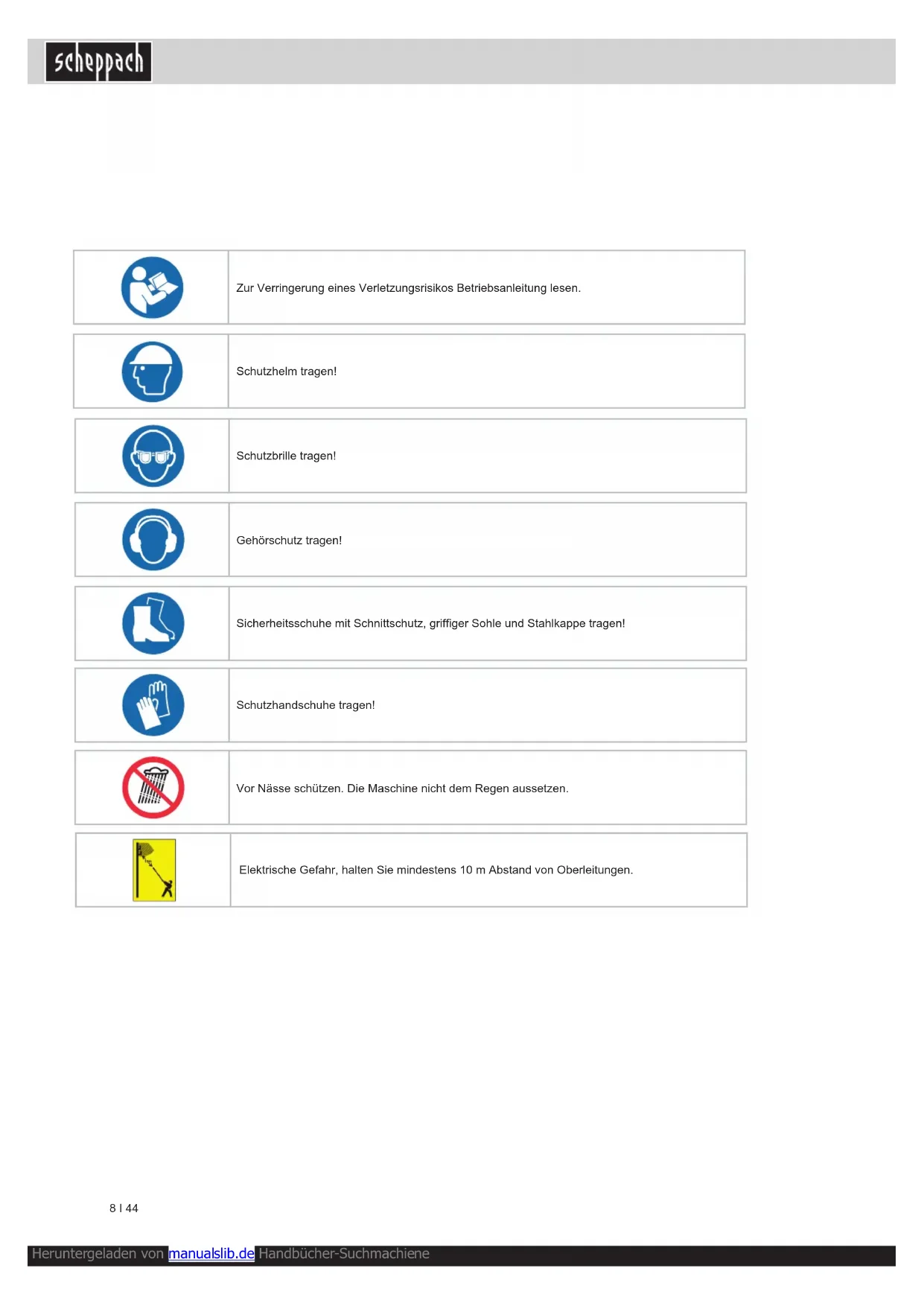

Heruntergeladen von manualslib.de Handbücher-SuchmachieneZur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. Schutzhelm tragen! Elektrische Gefahr, halten Sie mindestens 10 m Abstand von Oberleitungen. Vor Nässe schützen. Die Maschine nicht dem Regen aussetzen. Schutzhandschuhe tragen! Sicherheitsschuhe mit Schnittschutz, grifger Sohle und Stahlkappe tragen! Gehörschutz tragen! Schutzbrille tragen! 8 І 44 Heruntergeladen von manualslib.de Handbücher-SuchmachieneDas Batterieladegerät nur in Innenräumen benutzen Schutzklasse II (Doppelisolierung) Akku vor Temperaturen über 40°C schützen Akku vor Hitze und Feuer schützen Akku nicht in Gewässern entsorgen Geben Sie Akkus an einer Altbatterie-Sammelstelle ab, wo sie einer umweltgerechten Wiederver- wertung zugeführt werden Gerätesicherung 9 І 44 Akku-Lagerung nur im geladenen Zustand Akku nur in einer Umgebungstemperatur zwischen 10°C bis +40°C verwenden. Vor Feuchtigkeit schützen Heruntergeladen von manualslib.de Handbücher-SuchmachieneMFMFDE/AT/CHDE/AT/CH

• Öffnen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpa- ckungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. ACHTUNG Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststoff- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! Bestimmungsgemäße Verwendung Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Hochentaster (Kettensäge mit Teleskopstiel) Der Anbausatz Kettensäge darf nur am mitgelieferten Motorkopf montiert werden. Die Kettensäge mit Teleskopstiel ist für Entastungsar- beiten an Bäumen vorgesehen. Sie ist nicht geeignet für umfangreiche Sägearbeiten und Baumfällungen so- wie zum Sägen von anderen Materialien als Holz. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisun- gen. Versäumnisse bei der Einhaltung der Sicherheitshin- weise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetrie- bene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeits- bereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube be- fi nden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren. Einleitung HERSTELLER: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen VEREHRTER KUNDE, wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. HINWEIS: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestim- mungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermei- den, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektro- werkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedie- nungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for der- te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthal- tenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten technischen Regeln zu beachten. Gerätebeschreibung und Lieferumfang (Fig.1)

7. Verriegelung Teleskoprohr 1

9. Verriegelung Teleskoprohr 2

10. Anbausatz Kettensäge

10 І 44 Heruntergeladen von manualslib.de Handbücher-SuchmachieneMFMFDE/AT/CHDE/AT/CH genden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig ver- wendet werden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerk-

zeuges a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungs- bereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie den Akku, bevor Sie Geräte- einstellungen vornehmen, Zubehörteile wech- seln oder das Gerät weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge au- ßerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisun- gen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pfl egen Sie Elektrowerkzeuge mit Sorgfalt. Kon- trollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebro- chen oder so beschädigt sind, dass die Funk- tion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Ein- satzwerkzeuge usw. entsprechend diesen Anwei- sungen. Berücksichtigen Sie dabei die Arbeits- bedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährli- chen Situationen führen.

5) Verwendung und Behandlung des Akkuwerk-

zeugs a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Lade- gerät, das für eine bestimmte Art von Akkus geeig- net ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Ak- kus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandge- fahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegen- ständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutz- geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risi- ko durch elektrischen Schlag, wenn Ihr Körper geer- det ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek- trowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar- fen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Frei- en arbeiten, verwenden Sie nur Verlängerungs- kabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risi- ko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medika- menten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Si- cherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verrin- gert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elekt- rowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku an- schließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfäl- len führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil be ndet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situatio- nen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewe- 11 І 44 Heruntergeladen von manualslib.de Handbücher-SuchmachieneMFMFDE/AT/CHDE/AT/CH dalen tragen. Elektrische Gefahr, halten Sie mindestens 10 m Ab- stand von Oberleitungen. Während des Betriebs der Maschine ist immer ein sicherer und fester Stand einzunehmen, besonders wenn Tritte oder eine Leiter benutzt werden. m Achtung beim Rückwärtsgehen, Stolpergefahr! Entfernen Sie abgeschnittene Zweige/Äste sofort aus dem Arbeitsbereich um Verletzungen zu verhindern. Gehen Sie! Nicht rennen! Gehen Sie sofort zur Seite und halten Sie einen ausreichenden Abstand von dem fallenden Holz, sobald ein geschnittener Ast anfängt abzubrechen und auf den Boden fällt, kann dieser nochmals hochschleudern und zu Verletzungen füh- ren. Schalten Sie bei Blockierung der Sägekette das Ge- rät sofort aus und und nehmen den Wechselakku aus dem Gerät danach entfernen Sie den Gegenstand. Halten Sie beim Arbeiten das Gerät mit beiden Hän- den und mit Abstand vom eigenen Körper gut fest. Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Der Ein-/ Ausschalter und der Sicherheitsschalter dür- fen nicht arretiert werden. m Überprüfen Sie vor jeder Inbetriebnahme sämtliche Schraub- und Steckverbindungen sowie Schutzein- richtungen auf Festigkeit und richtigen Sitz und ob alle Beweglichen Teile leichtgängig sind. m Es ist strengstens untersagt, die an der Maschi- ne be ndlichen Schutzeinrichtungen zu demontieren, abzuändern oder Zweck zu entfremden oder fremde Schutzeinrichtungen anzubringen. m Das Gerät darf nicht benutzt werden falls es be- schädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus. Benutzen Sie das Gerät nicht in der Nähe von ent- zündbaren Flüssigkeiten oder Gasen. Bei Kurzschluss besteht Brand- und Explosionsgefahr. m Vor dem Start, nach dem Ausfall oder Schlag, über- prüfen Sie unbedingt das Gerät und stellen Sie sicher, dass es sich in einem guten Zustand be ndet. m Achtung! Örtliche Vorschriften können die Benut- zung der Maschine begrenzen. m Halten Sie das Gerät,die Schneidgarnitur und den Schneidgarniturschutz in einem guten Gebrauchszu- stand. m Beachten Sie, nicht ordnungsgemäßer Wartung, die Verwendung der nicht konformen Ersatzteilen, oder Entfernung oder Modi kation der Sicherheitseinrich- tungen können zu Schäden am Gerät und schweren Verletzungen der damit arbeitenden Person führen. -Es ist notwendig, regelmäßig die Arbeitspositionen zu wechseln. damit. Bei zufälligem Kontakt mit Wasser abspü- len. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in An- spruch.Austretende Akkufl üssigkeit kann zu Haut- reizungen oder Verbrennungen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qua- lifi ziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Sicherheitshinweise für Astkettensäge Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts be- rührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Be- kleidung oder Körperteile von der Sägekette erfasst werden. Tragen Sie Schutzbrille- und Gehörschutz. Weite- re Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfl iegendes Spanmaterial und zufälliges Berühren der Sägeket- te. Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb einer auf einem Baum besteht Ver- letzungsgefahr. Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, siche- rem und ebenem Grund stehen. Rutschiger Unter- grund oder instabile Standfl ächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Ver- lust der Kontrolle über die Kettensäge führen. Rechnen Sie beim Schneiden eines unter Span- nung stehenden Astes damit, dass dieser zu- rückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entrei- ßen. Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Ma- terial kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen. Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewah- rung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette. Weitere Sicherheitshinweise Halten Sie Kinder und andere Personen sowie Tiere während der Benutzung des Geräts fern. Der Mindest- Sicherheitsabstand beträgt 10 m. Sorgen Sie bei der Arbeit mit dem Gerät immer für ausreichende Beleuchtung bzw. gute Lichtverhältnis- se. Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle, eine robuste, lan- ge Hose, Handschuhe, eine Schutzbrille und Gehör- schutz! Tragen Sie keine weite Kleidung oder Schmuck. Hal- ten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen, da diese von sich bewegen- den Teilen erfasst werden können. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene San- 12 І 44 Heruntergeladen von manualslib.de Handbücher-SuchmachieneMFMFDE/AT/CHDE/AT/CH Technische Daten Hochentaster Schwertlänge 240 mm Schnittlänge max.: 200 mm Kettenteilung 3/8“ Kettenstärke 1,3 mm Kettenrad 6 Zähne, 3/8“ Schnittgeschwindigkeit bei Nenndrehzahl 4 m/s Öltank-Füllmenge 0,08 l Nettogewicht ohne Zu- behör 3,2 kg Sägekette Oregon 91PX033X Schwert Oregon 080NDEA318 Li-Ion-Akku Spannung 18 V DC Kapazität 1500 mAh Ladezeit 75 min Ladegerät Eingangsspannung 100-240 V AC / 50-60

Aufnahmeleistung 40 W Ausgangsspannung 21 V DC Ausgangsstrom 1,5 A (h) Schutzklasse II Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden entspre- chend ISO 22868 ermittelt. Hochentaster Schalldruckpegel L

68,9 dB(A) Unsicherheit KWA 3 dB(A) Schallleistungspegel L

gemessen 88,9 dB(A) Unsicherheit K

3 dB(A) Schallleistungspegel L

garantiert 93 dB(A) Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Rich- tungen) ermittelt entsprechend ISO 22867. Hochentaster Schwingungsemissions- wert

Unsicherheit K 1,5 m/s

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. m Warnung Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzun- gen zu verringern, empfehlen wir Personen mit medizi- nischen Implantaten Ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird. Akku Bei unsachgemäßem Gebrauch oder beim Gebrauch beschädigter Akkus können Dämpfe austreten. Füh- ren Sie Frischluft zu und suchen Sie bei Beschwer- den einen Arzt auf. Die Dämpfe können die Atemwege reizen. m Brandgefahr! Explosionsgefahr! Verwenden Sie niemals beschädigte, defekte oder defomierte Akkus. Den Akku niemals öffnen, beschädi- gen und nicht fallen lassen. Akkus nie in Umgebung von Säuren und leicht ent- fl ammbaren Materialien laden. Akku vor Hitze und Feuer schützen. Akku nur in einer Umgebungstemperatur zwischen 10°C bis +40°C verwenden. Niemals auf Heizkörpern ablegen oder längere Zeit starker Sonnenstrahlung aussetzen. Nach starker Belastung erst abkühlen lassen. Kurzschluss - Kontakte des Akkus nicht mit Metalltei- len überbrücken. Vor Entsorgung muss der Akku entfernt werden. Bei Entsorgung, Transport oder Lagerung muss der Akku verpackt werden (Plastiktüte, Schachtel) oder die Kontakte müssen abgeklebt werden. Restrisiken Auch bei richtiger Verwendung und Einhaltung aller Sicherheitsbestimmungen, können noch Restrisiken bestehen.

• Gehörschädigungen Längerer Aufenthalt in unmittelbarer Nähe des lau- fenden Geräts kann zu Gehörschädigungen führen. Gehörschutz tragen!

• Gesundheitsschäden, die aus Hand-Arm-Schwin- gungen resultieren, falls das Gerät über längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewertet wird.

• Vibrationsdämpfungssysteme sind kein garantierter Schutz gegen Weiß nger-Krankheit oder Karpaltun- nelsyndrom. Daher ist bei regelmäßigem Dauerein- satz des Geräts der Zustand von Fingern und Hand- wurzel gründlich zu überwachen. Falls Symptome der obengenannten Krankheiten auftreten, sofort einen Arzt aufsuchen. Um das Risiko der „Weiß n- gerkrankheit“ zu verringern, halten Sie Ihre Hände während des Arbeitens warm und machen in regel- mäßigen Abständen Pausen. Trotz dem Beachten der Betriebsanleitung können auch nicht offensichtliche Restrisiken bestehen. 13 І 44 Heruntergeladen von manualslib.de Handbücher-SuchmachieneMFMFDE/AT/CHDE/AT/CH 14 І 44 10min die Kettenspannung und regulieren Sie diese bei Bedarf. Das gilt besonders für neue Sägeketten. Entspannen Sie nach abgeschlossener Arbeit die Sä- gekette, weil sich diese beim Abkühlen verkürzt. Damit verhindern Sie, dass die Kette Schaden nimmt. Sägekettenschmierung Vorsicht! Vor Überprüfung und Einstellarbeiten immer den Akku vom Gerät abnehmen. Tragen Sie stets Schutzhandschuhe, wenn Sie Arbeiten an der Kettensä- ge vornehmen, um Verletzungen zu vermeiden. Hinweis! Betreiben Sie die Kette niemals ohne Säge- kettenöl! Die Benutzung der Kettensäge ohne Sägeket- tenöl oder bei einem Ölstand unterhalb des Sichtfen- sters führt zur Beschädigung der Kettensäge! Hinweis! Temperaturverhältnisse beachten: Un- terschiedliche Umgebungstemperaturen erfordern Schmiermittel mit einer höchst unterschiedlichen Viskosität. Bei niedrigen Temperaturen benötigen Sie dünnfl üssige Öle (niedrige Viskosität) um einen ausreichenden Schmier lm zu erzeugen. Wenn Sie nun dasselbe Öl im Sommer verwenden, würde dieses alleine durch die höheren Temperaturen weiter verfl üs- sigt. Dadurch kann der Schmier lm abreißen, die Kette würde überhitzt werden und kann Schaden nehmen. Darüber hinaus verbrennt das Schmieröl und führt zu einer unnötigen Schadstoff belastung. Öltank befüllen (Fig.9):

• Kettensäge auf ebener Fläche abstellen.

• Bereich um den Öltankdeckel (23) reinigen und die- sen anschließend öffnen.

• Tank (22) mit Sägekettenöl befüllen. Achten Sie dabei darauf, dass kein Schmutz in den Tank gelangt, damit die Öldüse nicht verstopft.

• Öltankdeckel (23) schließen. Nach Montage des Kettensägen – Anbausatzes sowie bei Nichtbenutzung stecken Sie den Schwertschutz (Abb. 1/Pos. 13) über das montierte Schwert mit Säge- kette, um Verletzungen zu vermeiden. Montage Teleskoprohr und Anbaugerät (Abb.10) a) Stecken Sie das Teleskoprohr (8) in das Rohr (24) und arretieren Sie dieses mit der Verriegelung Tele- skoprohr 1 (7). b) Stecken Sie nun das gewünschte Anbaugerät in das Teleskoprohr (8) und verriegeln Sie dieses mit der Verriegelung Teleskoprohr 2 (9) Achten Sie darauf, dass der Sperrknopf im Loch des jeweiligen Rohrs einrastet (Abb.10.2) Das Gewünschte Anbaugerät kann auch ohne Teleskop- rohr montiert werden. Siehe Abb.10.1 Schultergurt anlegen Warnung! Tragen Sie den Gurt niemals diagonal über Schulter und Brust sondern nur auf einer Schulter, dadurch können Sie bei Gefahr das Gerät schnell vom Körper entfernen. Schalten Sie das Gerät immer aus, bevor Sie den Schultergurt lösen. Es besteht Verlet- zungsgefahr.

1. Haken Sie den Schultergurt (5) in die Gurthalterung

2. Legen Sie den Schultergurt über die Schulter.

3. Stellen Sie die Gurtlänge so ein, dass sich die Gurt-

halterung auf Hüfthöhe be ndet. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem an- deren verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beein- trächtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vi- bration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht. • Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

• Tragen Sie Handschuhe. Vor Inbetriebnahme Vorsicht! Montieren Sie den Akku erst, nachdem das Gerät vollständig montiert und alle Einstellungen getätigt wurden. Tragen Sie stets Schutzhandschuhe, wenn Sie Arbeiten am Gerät vornehmen, um Verletzungen zu vermeiden. Packen Sie alle Teile sorgfältig aus und überprüfen Sie diese auf Vollständigkeit. Montage Montage Kettensägen – Anbausatz (Verwendung als Hochentaster) Montage von Schwert und Sägekette

• Befestigungsschraube (17) für Kettenradabdeckung lösen (Abb. 2).

• Kettenradabdeckung (18) abnehmen. (Abb..3)

• Kette wie abgebildet in die umlaufende Nut des Schwertes legen (Fig.4/Pos. 19).

• Schwert und Kette wie abgebildet in die Aufnahme der Kettensäge einlegen (Abb. 5).

• Dabei die Kette um das Ritzel (Abb. 5/Pos. 20) füh- ren.

• Kettenradabdeckung anbringen und mit Befestigungs- schraube (Abb. 6/Pos. 18) handfest anziehen. Befestigungsschraube erst nach dem Einstellen der Kettenspannung endgültig festschrauben. Spannen der Sägekette Vorsicht! Vor Überprüfung und Einstellarbeiten immer den Akku vom Gerät abnehmen. Tragen Sie stets Schutzhandschuhe, wenn Sie Arbeiten an der Kettensä- ge vornehmen, um Verletzungen zu vermeiden.

• Befestigungsschraube (18) für Kettenradabdeckung einige Umdrehungen lösen (Abb. 6).

• Kettenspannung mit der Kettenspannschraube einstellen (Abb.7/Pos. 21). Rechtsdrehen erhöht die Kettenspannung, Linksdrehen verringert die Ketten- spannung. Die Sägekette ist richtig gespannt, wenn sie in der Mitte des Schwertes um ca. 2 mm angeho- ben werden kann (Abb. 8).

• Befestigungsschraube (18) für Kettenradabdeckung festschrauben (Abb. 6). Hinweis! Alle Kettenglieder müssen ordnungsgemäß in der Führungsnut des Schwertes liegen. Hinweise zum Spannen der Kette: Die Sägekette muss richtig gespannt sein, um einen sicheren Betrieb zu gewährleisten. Sie erkennen die optimale Spannung, wenn die Sägekette in der Mitte des Schwertes um 2 mm abgehoben werden kann. Da sich die Sägekette durch das Sägen erhitzt und dadurch ihre Länge verändert, überprüfen Sie spätestens alle Heruntergeladen von manualslib.de Handbücher-SuchmachieneMFMFDE/AT/CHDE/AT/CH 15 І 44 Arbeiten mit dem Kettensägen- Anbau- satz Vorbereitung Überprüfen Sie vor jedem Einsatz und bei eventueller Beschädigung folgende Punkte, um sicher arbeiten zu können: Zustand der Kettensäge Untersuchen Sie die Kettensäge vor Beginn der Arbei- ten auf Beschädigungen am Gehäuse, dem Netzkabel, der Sägekette und dem Schwert. Nehmen Sie niemals ein offensichtlich beschädigtes Gerät in Betrieb. Ölbehälter Füllstand des Ölbehälters. Überprüfen Sie auch wäh- rend der Arbeit, ob immer ausreichend Öl vorhanden ist. Betreiben Sie die Säge nie wenn kein Öl vorhanden oder der Ölstand unter die min-Markierung gesunken ist, um eine Beschädigung der Kettensäge zu vermeiden. Eine Füllung reicht im Schnitt für 20 Minuten, abhängig von den Pausen und der Belastung. Sägekette Spannung der Sägekette, Zustand der Schneiden. Je schärfer die Sägekette ist, umso leichter und kontrollier- barer lässt sich die Kettensäge bedienen. Das Gleiche gilt für die Kettenspannung. Überprüfen Sie auch wäh- rend der Arbeit spätestens alle 10 Minuten die Ketten- spannung, um Ihre Sicherheit zu erhöhen! Besonders neue Sägeketten neigen zu erhöhter Ausdehnung. Schutzkleidung Tragen Sie unbedingt die entsprechende, eng anlie- gende Schutzkleidung wie Schnittschutzhose, Hand- schuhe und Sicherheitsschuhe. Gehörschutz und Schutzbrille. Tragen Sie einen Schutzhelm mit integriertem Gehör und Gesichtsschutz. Dieser bietet Schutz vor herabfal- lenden Ästen und zurückschlagenden Zweigen. Sicheres Arbeiten

• Um sicheres Arbeiten zu gewährleisten ist ein Arbeits- winkel von max. 60° vorgeschrieben.

• Nie unter dem zu sägenden Ast stehen.

• Vorsicht beim Sägen von unter Spannung stehenden Ästen und splitterndem Holz.

• Mögliche Verletzungsgefahr durch herabfallende Äste und wegschleudernde Holzteile!

• Wenn die Maschine in Betrieb ist Personen und Tiere aus dem Gefahrenbereich fernhalten.

• Das Gerät ist beim Berühren von Hochspannungslei- tungen nicht gegen Stromschläge geschützt. Halten Sie einen Mindestabstand von 10 m zu stromführen- den Leitungen ein. Es besteht Lebensgefahr durch Stromschlag!

• Am Hang immer oberhalb oder seitlich zum zu sä- genden Ast stehen.

• Das Gerät so nah wie möglich am Körper halten. So haben Sie die beste Balance. Sägetechniken

• Halten Sie beim Entasten das Gerät in einem Winkel von maximal 60° zur Waagrechten, um nicht von einem herabfallenden Ast getroffen zu werden (Abb 15.1).

• Sägen Sie die unteren Äste am Baum zuerst ab. Dadurch wird ein Herabfallen der geschnittenen Äste erleichtert.

• Nach Beenden des Schnittes erhöht sich für den Bediener das Gewicht der Säge abrupt, da die Säge nicht mehr auf dem Ast abgestützt ist. Es besteht die Montage des Akkus (Abb.12) Drücken Sie die Rasttaste (26) des Akkus und schieben Sie den Akku in die dafür vorgesehene Akkuaufnahme. Sobald der Akku in einer Position wie in Abb. 12 zu se- hen ist, auf Einrasten der Rasttaste achten! Der Ausbau des Akkus erfolgt in umgekehrter Reihenfolge! Laden des Akkus (Abb. 13) Durch drücken des roten Knopfes kann der Zustand des Akkus anhand der grünen Lämpchen abgelesen werden.

1. Akku-Pack aus dem Gerät nehmen.

2. Vergleichen, ob die auf dem Typenschild angegebene

Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (14) in die Steckdose. Das Lämpchen am Netzstecker leuchtet grün.

3. Stecken Sie den Akku in das Ladegerät. Blinkendes

grünes Lämpchen am Akku signalisiert, dass sich der Akku im Lademodus be ndet.

4. Je nach Ladezustand des Akkus leuchten entweder 1,

2 oder 3 grüne Lämpchen am Akku. . 1 grünes Lämpchen: Akku 1/3 geladen 2 grüne Lämpchen: Akku 2/3 geladen 3 grüne Lämpchen: Akku vollständig geladen Während des Ladens kann sich der Akku etwas erwär- men. Dies ist jedoch normal. Sollte das Laden des Akku- Packs nicht möglich sein, überprüfen Sie bitte,

• ob an der Steckdose die Netzspannung vorhanden ist

• ob ein einwandfreier Kontakt an den Ladekontakten vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

• und den Akku-Pack an unseren Kundendienst zu senden. Im Interesse einer langen Lebensdauer des Akku- Packs sollten Sie für eine rechtzeitige Wiederaufl adung des Akku-Packs sorgen. Dies ist auf jeden Fall not- wendig, wenn Sie feststellen, dass die Leistung des Akku-Gerätes nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies Dies führt zu einem Defekt des Akku-Packs! Betrieb Beachten Sie bitte die gesetzlichen Bestimmungen zur Lärmschutzverordnung, die örtlich unterschiedlich sein können. Vorsicht! Tragen Sie bei der Arbeit immer einen Schul- tergurt. Schalten Sie das Gerät immer aus bevor Sie den Schultergurt lösen. Es besteht Verletzungsgefahr. Legen Sie den Schultergurt wie zuvor beschrieben an, montieren Sie den gewünschten Anbausatz und stellen Sie das Gerät Ihren Bedürfnissen entsprechend ein. Ein- / Ausschalten Einschalten

• Gerät mit beiden Händen an den Griffen festhalten

• Einschaltsperre (Abb.14 / Pos. 4) drücken

• Gerät mit Ein- / Ausschalter (Abb. 14.1 / Pos. 3) einschalten.

• Die Einschaltsperre kann jetzt wieder losgelassen werden. Ausschalten Ein- / Ausschalter (Abb. 14 / Pos. 3) loslassen. Heruntergeladen von manualslib.de Handbücher-SuchmachieneMFMFDE/AT/CHDE/AT/CH 16 І 44 nicht genutzt, so entfernen Sie das Kettenöl aus dem Tank. Legen Sie die Sägekette und das Schwert kurz in ein Ölbad und wickeln Sie es danach in Ölpapier.

• Tauchen Sie das Gerät zur Reinigung keinesfalls in Wasser oder andere Flüssigkeiten.

• Entfernen Sie Ablagerungen an den Schutzabde- ckungen mit einer Bürste.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Mo- torengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelan- gen kann. Das Eindringen von Wasser in ein Elektro- gerät erhöht das Risiko eines elektrischen Schlages. Wartung Kettensägen-Anbausatz Sägekette und Schwert auswechseln Das Schwert muss erneuert werden, wenn die Füh- rungsnut des Schwerts abgenutzt ist. Gehen Sie hierzu wie in Kapitel „Montage von Schwert und Sägekette“ vor! Prüfen der automatischen Kettenschmierung Überprüfen Sie regelmäßig die Funktion der automa- tischen Kettenschmierung, um einer Überhitzung und damit verbundenen Beschädigung von Schwert und Sägekette vorzubeugen. Richten Sie dazu die Schwert- spitze gegen eine glatte Oberfl äche (Brett, Anschnitt eines Baumes) und lassen Sie die Kettensäge laufen. Wenn sich während dieses Vorgangs eine zunehmende Ölspur zeigt, arbeitet die automatische Kettenschmie- rung einwandfrei. Zeigt sich keine deutliche Ölspur, lesen Sie bitte die entsprechenden Hinweise im Kapitel „Fehlersuche“! Wenn auch diese Hinweise nicht helfen, wenden Sie sich an unseren Service oder eine ähnlich quali zierte Werkstatt. Hinweis! Berühren Sie dabei nicht die Oberfl äche. Halten Sie einen ausreichenden Sicherheitsabstand (ca. 20 cm) ein Schärfen der Sägekette Ein effektives Arbeiten mit der Kettensäge ist nur möglich, wenn die Sägekette in gutem Zustand und scharf ist. Dadurch verringert sich auch die Gefahr eines Rückschlages. Die Sägekette kann bei jedem Fach- händler nachgeschliffen werden. Versuchen Sie nicht, die Sägekette selbst zu schärfen, wenn Sie nicht über ein geeignetes Werkzeug und die notwendige Erfahrung verfügen. Lagerung Führen Sie die Reinigungs- und Wartungsarbeiten vor der Lagerung durch. Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf. Gefahr die Kontrolle über die Säge zu verlieren.

• Ziehen Sie die Säge nur mit laufender Sägekette aus dem Schnitt. Damit wird ein Festklemmen vermieden.

• Sägen Sie nicht mit der Spitze des Schwertes.

• Sägen Sie nicht in den wulstigen Astansatz. Dies verhindert die Wundheilung des Baumes. Kleinere Äste absägen (Abb.16): Legen Sie die Anschlagfl äche der Säge am Ast an. Dies vermeidet ruckartige Bewegungen der Säge bei Beginn des Schnittes. Führen Sie die Säge mit leichtem Druck von oben nach unten durch den Ast. Größere und längere Äste absägen (Abb. 17): Machen Sie bei größeren Ästen einen Entlastungs- schnitt. Sägen Sie zuerst mit der Oberseite des Schwer- tes von unten nach oben 1/3 des Astdurchmessers durch (a). Sägen Sie anschließend mit der Unterseite des Schwertes von oben nach unten auf den ersten Schnitt zu (b). Sägen Sie längere Äste in Abschnitten ab, um eine Kontrolle über den Aufschlagort zu haben. Rückschlag Unter dem Rückschlag versteht man das plötzliche Hoch- und Zurückschlagen der laufenden Kettensäge. Die Ursachen sind meist das Berühren des Werkstücks mit der Schwertspitze oder das Verklemmen der Säge- kette. Bei einem Rückschlag treten unvermittelt große Kräfte auf. Daher reagiert die Kettensäge meist unkontrolliert. Die Folge sind oft schwerste Verletzung beim Arbeiter oder Personen im Umfeld. Die Gefahr eines Rückschla- ges ist am größten, wenn Sie die Säge im Bereich der Schwertspitze ansetzen, weil dort die Hebelwirkung am stärksten ist. Setzen Sie die Säge daher immer mög- lichst fl ach an. Gefahr!

• Achten Sie immer auf die richtige Kettenspannung!

• Benutzen Sie nur einwandfreie Kettensägen!

• Arbeiten Sie nur mit einer vorschriftsmäßig geschärf- ten Sägekette!

• Sägen Sie nie mit der Oberkante oder Spitze des Schwertes!

• Halten Sie die Kettensäge immer fest mit beiden Händen! Sägen von Holz unter Spannung Das Sägen von Holz, das unter Spannung steht, erfor- dert besondere Vorsicht! Unter Spannung stehendes Holz, das durch Sägen von der Spannung befreit wird, reagiert bisweilen völlig unkontrolliert. Das kann zu schwersten bis zu tödlichen Verletzungen führen. Sol- che Arbeiten dürfen nur von ausgebildeten Fachleuten ausgeführt werden. Reinigung und Wartung Gefahr! Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Akku-Pack. Reinigung

• Reinigen Sie regelmäßig den Spannmechanismus, indem Sie ihn mit Druckluft ausblasen oder mit einer Bürste säubern. Verwenden Sie keine Werkzeuge zum Reinigen.

• Halten Sie die Griffe ölfrei, damit Sie immer sicheren Halt haben.

• Wird die Kettensäge über einen längeren Zeitraum Heruntergeladen von manualslib.de Handbücher-SuchmachieneMFMFDE/AT/CHDE/AT/CH 17 І 44 Störungsabhilfe Störung Mögliche Ursache Behebung Gerät funktioniert nicht Akku leer Akku laden Akku nicht korrekt eingesteckt Akku entfernen und neu einstecken Gerät arbeitet intermittierend Externer Wackelkontakt Fachwerkstatt aufsuchenInterner Wackelkontakt Ein-/Ausschalter defekt Sägekette trocken Kein Öl im Tank Öl nachfüllen Entlüftung im Öltankverschluss verstopft Öltankverschluss reinigen Ölausfl usskanal verstopft Ölausfl usskanal frei machen Kette / Führungsschiene heiß Kein Öl im Tank Öl nachfüllen Entlüftung im Öltankverschluss verstopft Öltankverschluss reinigen Ölausfl usskanal verstopft Ölausfl usskanal frei machen Kette stumpf Kette nachschleifen oder ersetzen Kette zu stark gespannt Kettenspannung prüfen Kettensäge rupft, vibriert oder sägt nicht richtig Kettenspannung zu locker Kettenspannung einstellen Kette stumpf Kette nachschleifen oder ersetzen Kette verschlissen Kette ersetzen Sägezähne zeigen in die falsche Richtung Sägekette neu montieren mit Zähnen in korrekter Richtung Heruntergeladen von manualslib.de Handbücher-SuchmachieneRead the operating instructions to reduce the risk of injury. Wear protective helmet ! Electrical hazard , keep at least 10 m distance away from electrical power lines. Protect against humidity. Never expose tool to rain. Wear protective gloves ! Wear safety cut through resistant shoes with safety sole and steel toe ! Wear ear protectors! Wear eye protective goggles ! 18 І 44 Heruntergeladen von manualslib.de Handbücher-SuchmachieneCharger to be used in closed spaces only Protection Class II Protect the battery against temperatures above 40°C Protect the battery against heat and re Do not dispose of battery in the aquatic environment Deliver the batteries to a collection centre of old batteries where they will be recycled in an envi- ronmentally friendly way Appliance protection 19 І 44 Battery-Storage only in charged state Battery to be used at the ambient temperatures between 10°C and +40°C only. Protect from moisture Heruntergeladen von manualslib.de Handbücher-SuchmachieneMFMFDE/AT/CHDE/AT/CH Unpacking
