BEDIENUNGSANLEITUNG RFSB301 Renkforce

2.1 Dolby Atmos Soundbar mit

Funk-Subwoofer Best.-Nr. 2366444 Seite 2 - 23 Operating Instructions

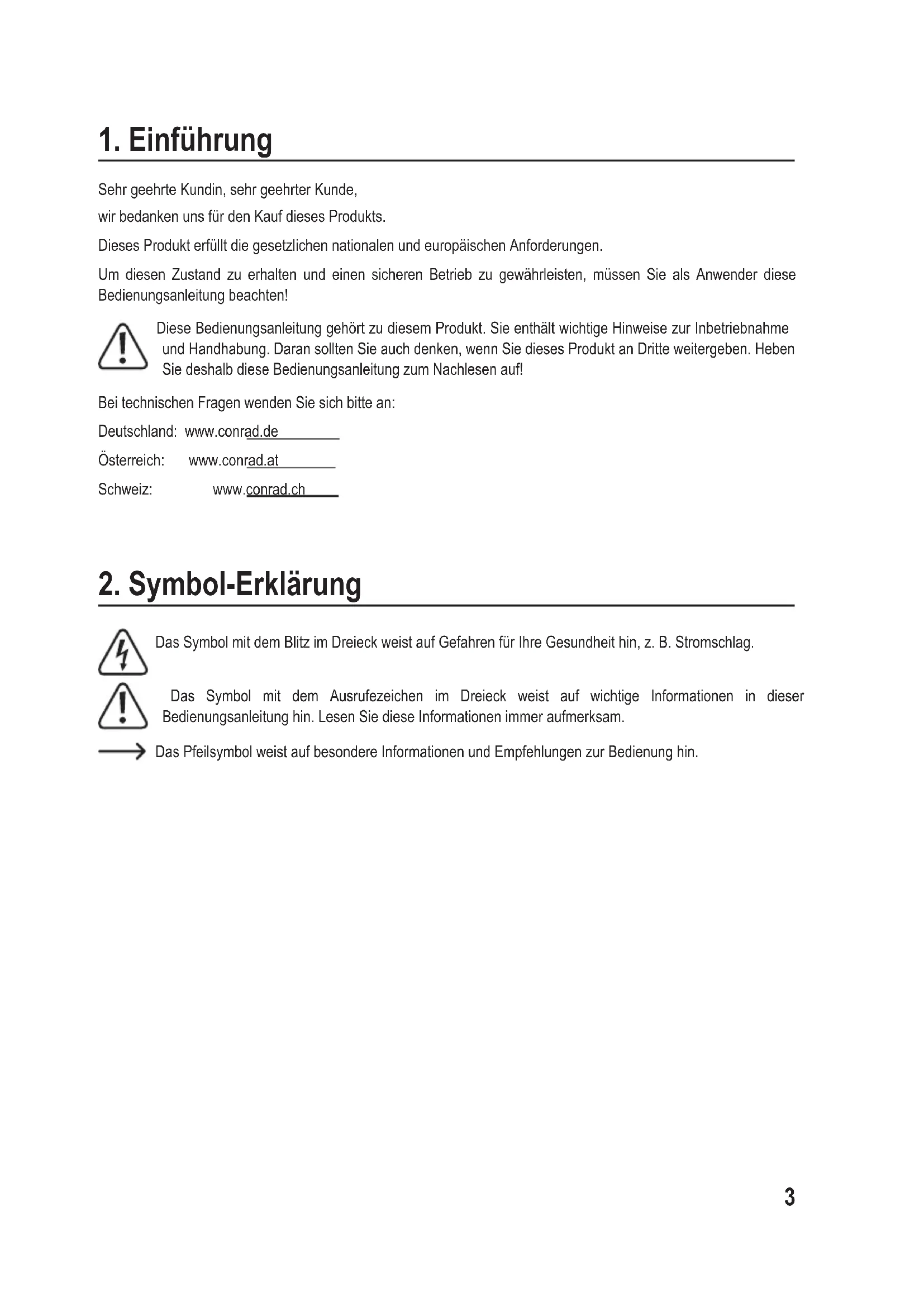

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam. Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.4

3. Bestimmungsgemäße Verwendung

Diese 2.1-CH-Soundbar verfügt über einen kabellosen Subwoofer und liefert eine Gesamtleistung von 120 W. Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es daher nicht im Freien. Vermeiden Sie unbedingt den Kontakt mit Feuchtigkeit, z. B. im Badezimmer. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen.LesenSiesichdieBedienungsanleitungsorgfältigdurchundbewahrenSiesiesicherauf.ReichenSiedas Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter. AlleenthaltenenFirmennamenundProduktbezeichnungensindWarenzeichenderjeweiligenInhaber.AlleRechte vorbehalten. HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.

• Montagematerial (2x Wandhalterungen, 4x Schrauben, 4x Dübel)

• 3,5 mm Aux-Kabel 1Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oderscannenSiedenabgebildetenQR-Code.BefolgenSiedieAnweisungenaufderWebseite.5

5. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie. a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

• Lassen Sie Wartungs-,Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal. b) Angeschlossene Geräte

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen werden. c) Batterien/Akkus

• Achten Sie beim Einlegen der Batterien / Akkus auf die richtige Polung.

• Entfernen Sie die Batterie/den Akku, wenn Sie das Gerät längere Zeit nicht verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batterien/ Akkus sollten Sie daher Schutzhandschuhe tragen.6

• BewahrenSieBatterien/AkkusaußerhalbderReichweitevonKindernauf.LassenSieBatterien/Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten.

• Alle Batterien/Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/Akkus und zur Beschädigung des Geräts führen.

• Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht insFeuer.VersuchenSieniemals,nichtauadbareBatterienzuladen.EsbestehtExplosionsgefahr!

• Um ein Auslaufen der Batterie zu verhindern, das zu Verletzungen, Sachschäden oder Schäden am Gerät führen kann: - Setzen Sie alle Batterien richtig entsprechend der Markierungen + und - auf dem Gerät ein. - Verwenden Sie alte und neue Batterien nicht gemeinsam. - MischenSiekeineAlkali-,Standard-(Carbon-Zink)oderwiederauadbaren(Ni-Cd,Ni-MHusw.) Batterien. - Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht benutzt wird. d) Bedienung

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie z. B. Heizkörpern, Heizungen, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.

• Umgehen Sie nicht die Sicherheitsfunktion des gepolten oder geerdeten Steckers. Ein gepolter Stecker hat zwei Kontakte (wobei einer breiter ist als der andere). Ein geerdeter Stecker hat zwei Kontakte und einen dritten Erdungszapfen. Der breite Kontakt bzw. der dritte Zapfen ist für Ihrer Sicherheit vorgesehen. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um die veraltete Steckdose auszutauschen.

• Schützen Sie Stromkabel vor Belastungen durch Quetschen und Einklemmen, insbesondere an Steckern, Mehrfachsteckdosen und den Austrittsstellen aus dem Gerät.

• Verwenden Sie nur vom Hersteller angegebene Anbauteile/Zubehörteile.

• Verwenden Sie nur den Wagen, Ständer, das Stativ, die Halterung oder den Tisch, die vom Hersteller angegeben oder mit dem Gerät verkauft werden. Wenn ein Wagen oder ein Gestell verwendet wird, lassen Sie beim Bewegen des Wagens/Geräts Vorsicht walten, damit er nicht umkippt und Verletzungen verursacht.

• Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät für längere Zeit nicht benutzen wollen.

• Überlassen Sie alle Wartungsarbeiten qualiziertem Fachpersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Stecker beschädigt ist, wenn Flüssigkeit verschüttet wurde oder Gegenstände in das Gerät gefallen sind, wenn dasGerätRegenoderFeuchtigkeitausgesetztwurdeoderwenndasGerätnichtnormalfunktioniert oder fallen gelassen wurde.

• Dieses Gerät ist ein elektrisches Gerät der Klasse II oder doppelt isoliert. Es ist so konzipiert, dass es keine sichere Verbindung zur elektrischen Erde benötigt.

• Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät.

• Achten Sie auf einen Mindestabstand von 5 cm um das Gerät, um eine ausreichende Belüftung zu gewährleisten.7

• Die Luftzirkulation darf nicht beeinträchtigt und nicht von Gegenständen, wie z. B. Zeitungen, Tischdecken, Vorhängen usw., bedeckt werden.

• Stellen Sie keine offenen Brandquellen (z. B. brennende Kerzen) auf dem Gerät ab.

• Batterien sollten in Übereinstimmung mit den nationalen und lokalen Vorschriften recycelt oder entsorgt werden.

• Das Gerät ist für den Einsatz in gemäßigten Klimazonen vorgesehen.

• Die Verwendung von Bedienelementen oder Einstellungen oder die Durchführung von Verfahren, die nicht in dieser Anleitung beschrieben sind, kann zu einer gefährlichen Strahlenbelastung oder anderen Gefahren führen.

• UmdasRisikoeinesBrandesoderelektrischenSchlageszuverringern,darfdiesesGerätwederRegen noch Feuchtigkeit ausgesetzt werden. Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden, und mit Flüssigkeiten gefüllte Gegenstände (z. B. Vasen) dürfen nicht auf das Gerät gestellt werden.

• Der Netzstecker bzw. der Geräteadapter dient als Trennvorrichtung und muss leicht bedienbar bleiben.

• Die Batterie kann explodieren, wenn sie falsch ausgetauscht wird. Ersetzen Sie die Batterie nur durch denselben oder einen gleichwertigen Typ.

• Die Batterie (Batterien oder Akku) darf keiner übermäßigen Hitze, wie z. B. direktem Sonnenlicht oder Feuer, ausgesetzt werden.

• Prüfen Sie vor dem Betrieb des Geräts, ob die Spannung mit der Spannung Ihres örtlichen Stromnetzes übereinstimmt.

• Stellen Sie das Gerät nicht in der Nähe von starken Magnetfeldern auf.

• Stellen Sie das Gerät nicht auf einen Verstärker oder Empfänger.

• Wenn ein fester Gegenstand oder eine Flüssigkeit in das Gerät fällt, ziehen Sie den Netzstecker und lassenSiedasGerätvonqualiziertemPersonalüberprüfen,bevorSieeswiederbenutzen.

• Versuchen Sie nicht, das Gerät mit chemischen Lösungsmitteln zu reinigen, da dies das Gehäuse beschädigen kann. Verwenden Sie ein sauberes, trockenes oder leicht feuchtes Tuch.

• Wenn Sie den Netzstecker aus der Steckdose ziehen, ziehen Sie immer direkt am Stecker. Nicht am Kabel ziehen.

• ÄnderungenoderModikationenandiesemGerät,dienichtausdrücklichvomHerstellergenehmigt wurden, führen zum Erlöschen der Betriebserlaubnis für das Gerät.

• DasTypenschildistaufderUnter-oderRückseitedesGerätsangebracht.8

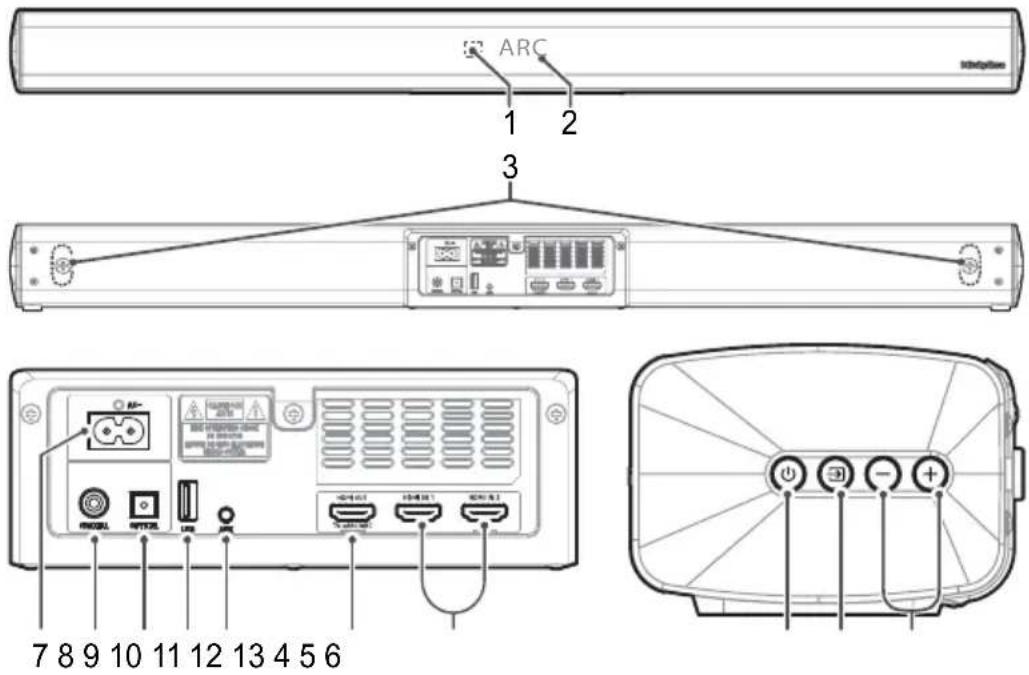

6. Bedienelemente und Komponenten

1 Fernbedienungssensor Empfängt das Signal von der Fernbedienung. 2 Anzeige-Fenster Zeigt den aktuellen Status an. 3 Schrauben der Wandhalterung 4 Ein-/Aus-Taste Zum Wechseln zwischen Betriebs- und STANDBY- Modus. 5 Taste (SOURCE) Wählt die Wiedergabefunktion aus. 6 Tasten VOL+ / VOL- Erhöht/verringert die Lautstärke. 7 AC-Anschluss Dient zum Anschluss an ein Netzkabel. 8 COAXIAL-Anschluss Dient zum Anschluss an die Buchse COAXIAL OUT eines externen Geräts. 9 Buchse OPTICAL Dient zum Anschluss an die Buchse OPTICAL OUT eines externen Geräts. 10 USB-Anschluss Dient zum Anschluss eines USB-Geräts, um Musik abzuspielen. 11 AUX-Anschluss Anschluss an ein externes Audiogerät. 12 HDMIOUT-Anschluss(TVeARC/ARC) Schließen Sie ein Fernsehgerät über diese Buche an.DerAnschlussunterstütztdieeARC/ARC-HDMI- Funktion, mit der die Soundbar Audio wiedergeben kann, das vom angeschlossenen Fernsehgerät kommt. 13 HDMI IN (1/2)-Anschlüsse Zwei HDMI-Anschlüsse für den Anschluss von HDMI- Quellgeräten, z. B. DVD-Player, Blu-ray Disc™-Player oder Spielkonsole. Beachten Sie, dass immer nur ein HDMI-Eingang gleichzeitig verwendet werden kann.9 b) Kabelloser Subwoofer

Zum Anschließen des Geräts an die Stromversorgung.

Drücken Sie diese Taste, um die Kopplungsfunktion zwischen dem Hauptgerät und dem Subwoofer zu aktivieren.

Die Anzeigelampe hört auf zu blinken, sobald der Subwoofer mit der Soundbar gekoppelt ist.10 c) Fernsteuerung

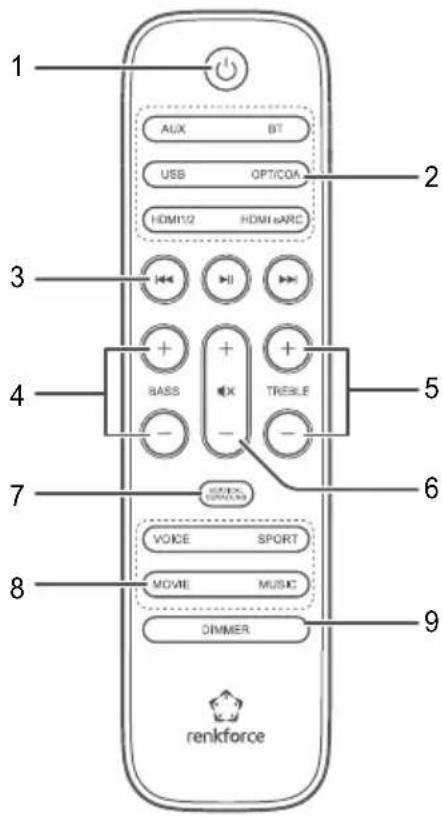

Zum Wechseln zwischen Betriebs- und STANDBY-Modus. 2 QUELL-Tasten Zur Auswahl der Wiedergabefunktion.

Zum Aufrufen des vorherigen/nächsten Titels im Bluetooth/USB- Modus.

Zur Wiedergabe/Pause/Fortsetzen der Wiedergabe im Bluetooth/ USB-Modus. Halten Sie im Bluetooth-Modus die Taste gedrückt, um die Kopplungsfunktion zu aktivieren oder die Verbindung mit dem vorhandenen gekoppelten Bluetooth-Gerät zu trennen. 4 BASS+/- Zum Einstellen des Basspegels. 5 TREBLE+/- Zum Einstellen des Hochtonpegels. 6 (STUMMSCHALTEN) Zum Stummschalten oder Aufheben der Stummschaltung. +/- (vol) Zum Erhöhen/Verringern der Lautstärke. 7 VERTICAL/SURROUND Zum EIN- bzw. AUSSCHALTEN der Surround-Funktion. Halten Sie die Taste gedrückt, um die Einstellung der Audioverzögerung aufzurufen. 8 EQ-Tasten Zum Auswählen des Equalizer-Effekts (EQ). 9 DIMMER Passen Sie die Helligkeit des Displays an.11

a) Vorbereitung für den Gebrauch

1. Vorbereiten der Fernbedienung

Das Gerät kann mit der Fernbedienung aus der Ferne bedient werden.

• AuchwenndieFernbedienunginnerhalbdereffektivenReichweitevon6mbetriebenwird,kannderEmpfang beeinträchtigtsein,wennsichHindernissezwischendemGerätundderFernbedienungbenden.

• Wenn die Fernbedienung in der Nähe anderer Produkte betrieben wird, die Infrarotstrahlen erzeugen, oder wenn andere Fernbedienungsgeräte, die Infrarotstrahlen verwenden, in der Nähe des Geräts verwendet werden, funktioniert sie möglicherweise nicht richtig. Umgekehrt kann es sein, dass die anderen Produkte nicht richtig funktionieren.

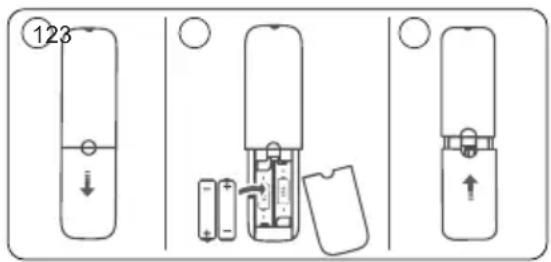

2. Wechsel der Batterie der Fernbedienung

• Drücken und schieben Sie die hintere Abdeckung, um das Batteriefach der Fernbedienung zu öffnen.

• Legen Sie zwei Batterien vom Typ AAA ein (im Lieferumfang enthalten). Stellen Sie sicher, dass die Pole (+) und (-) der Batterien mit den im Batteriefach angegebenen Markierungen (+) und (-) übereinstimmen.

• Schließen Sie die Abdeckung des Batterie-/Akkufachs anschließend wieder. AA AAAA1 2 31Sicherheitshinweise für Batterien
• Stellen Sie sicher, dass die Batterien mit der richtigen positiven "+" und negativen "-" Polarität eingelegt sind.

• Benutzen Sie Batterien des gleichen Typs. Benutzen Sie niemals unterschiedliche Batterietypen zusammen.

• EskönnenentwederwiederauadbareodernichtwiederauadbareBatterienverwendetwerden.BeachtenSiedie Sicherheitshinweise auf den Etiketten.

• Achten Sie auf Ihre Fingernägel, wenn Sie die Batterieabdeckung und die Batterie entfernen.

• Lassen Sie die Fernbedienung nicht fallen.

• Schützen Sie die Fernbedienung vor Stößen.

• Verschütten Sie kein Wasser oder andere Flüssigkeiten auf die Fernbedienung.

• Legen Sie die Fernbedienung nicht auf einen nassen Gegenstand.

• Legen Sie die Fernbedienung nicht unter direktes Sonnenlicht oder in die Nähe von übermäßig starken Wärmequellen.

• Entfernen Sie die Batterie aus der Fernbedienung, wenn Sie diese über einen längeren Zeitraum nicht benutzen wollen, da Korrosion oder ein Auslaufen der Batterie auftreten und zu Verletzungen, Sachschäden und/oder Feuer führen kann.

• Verwenden Sie nur die angegebenen Batterien.12

• Mischen Sie keine neuen und alten Batterien.

• VersuchenSieniemals,nichtauadbareBatterienaufzuladen. b) Aufstellung und Montage

• Wenn Ihr Fernsehgerät auf einem Tisch steht, können Sie das Gerät direkt vor dem TV-Standfuß auf den Tisch stellen, und zwar zentriert mit dem TV-Bildschirm.

• Wenn Ihr Fernsehgerät an einer Wand befestigt ist, können Sie das Gerät direkt unter dem Fernsehbildschirm an der Wand montieren.

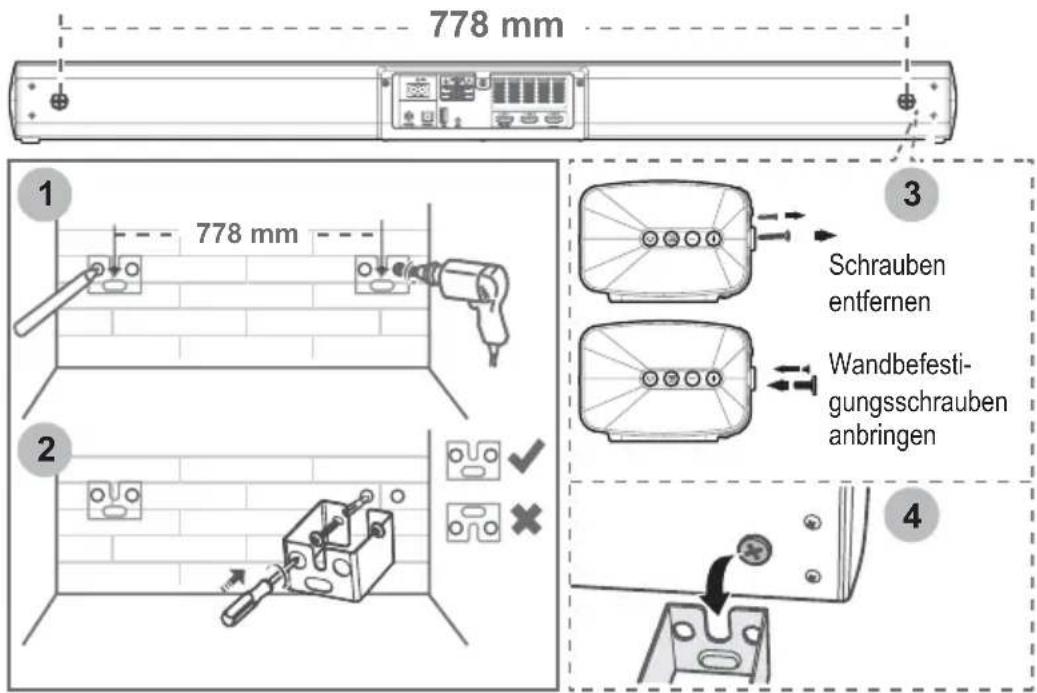

2. Wandmontage (bei wandmontiertem Fernsehgerät)

• Die Montage darf nur von Fachpersonal durchgeführt werden. Eine unsachgemäße Montage kann zu schweren Verletzungen und Sachschäden führen (wenn Sie beabsichtigen, dieses Produkt selbst zu installieren, müssen SieaufInstallationenwieelektrischeLeitungenundRohrleitungenachten,diemöglicherweiseinderWandverlegt sind). Es liegt in der Verantwortung des Installateurs, zu überprüfen, ob die Wand die Gesamtlast des Geräts und der Wandhalterungen sicher tragen kann.

• Für die Installation sind zusätzliche Werkzeuge (nicht im Lieferumfang enthalten) erforderlich.

• Überziehen Sie Schrauben nicht.

• Bewahren Sie die Anleitung zum Nachschlagen auf.

• Suchen Sie die Wand mit einem elektronischen Metalldetektor vor dem Bohren und Montieren ab. WARNUNG

• Um Verletzungen zu vermeiden, muss dieses Gerät gemäß den Installationsanweisungen sicher am Boden/an der Wand befestigt werden.

• EmpfohleneHöhefürdieWandmontage:≤1,5Meter. 1 Bohren Sie 4 parallele Löcher (je nach Wandtyp Ø 5,5-6 mm) in die Wand. Der Abstand zwischen den Löchern sollte 778 mm betragen. 2 Wenn Dübel erforderlich sind, setzen Sie 1 Dübel in jedes Loch in der Wand. Befestigen Sie die Wandhalterungen mit Schrauben und einem Schraubendreher (nicht im Lieferumfang enthalten) an der Wand. Stellen Sie sicher, dass sie sicher installiert sind. 3 EntfernenSiezuerstdieSchraubenanderRückseitederGeräts.BringenSiedieWandbefestigungsschrauben aufderRückseitedesGerätsan.13 4 Heben Sie das Gerät auf die Wandmontagehalterungen und setzen Sie es ein.

Schrauben entfernen Wandbefesti- gungsschrauben anbringen c) Anschlüsse

bietetIhneneinimmersivesHörerlebnis,indemesdenKlangimdreidimensionalenRaumwiedergibt, zusammen mit der ganzen Fülle, Klarheit und Kraft des Dolby-Sounds. Für weitere Informationen besuchen Sie bitte dolby.com/technologies/dolby-atmos Verwendung von Dolby Atmos

istnurimHDMI-Modusverfügbar.EinzelheitenzurKongurationdesAnschlussesndenSieunter „HDMI-Anschluss“.

imModusHDMI1,HDMI2undHDMIARC/eARCnutzenzukönnen,mussIhrFernsehgerät Dolby Atmos

2. Vergewissern Sie sich, dass im Audioausgang des angeschlossenen externen Geräts (z. B. Blu-ray-DVD-Player,

Fernsehgerät usw.) „No Encoding“ (Keine Codierung) für Bitstream ausgewählt ist.

3. Während der Eingabe des Formats Dolby Atmos / Dolby Digital / PCM zeigt die Soundbar DOLBY ATMOS /

DOLBY AUDIO / PCM AUDIO an. Tipps:

• Das volle Dolby Atmos-Erlebnis ist nur verfügbar, wenn die Soundbar über ein HDMI 2.0-Kabel mit der Quelle verbunden ist.

• Die Soundbar funktioniert auch, wenn sie auf andere Weise (z. B. ein digitales optisches Kabel) angeschlossen wird, aber dann werden eventuell nicht alle Dolby-Funktionen unterstützt. Wir empfehlen daher den Anschluss über HDMI, um die volle Dolby-Unterstützung zu gewährleisten.14

Bei einigen 4K-HDR-Fernsehern müssen der HDMI-Eingang oder die Bildeinstellungen für den Empfang von HDR-Inhalten eingestellt werden. Weitere Details zur Konguration der HDR-Einstellungen nden Sie in der Bedienungsanleitung Ihres Fernsehers. Verwenden Sie HDMI, um die Soundbar, AV-Geräte und das Fernsehgerät anzuschließen: Methode 1: eARC/ARC(AudioReturnChannel) MitderFunktioneARC/ARC(AudioReturnChannel)könnenSieAudiovonIhremARC-kompatiblenFernsehgerät übereineeinzigeHDMI-VerbindunganIhreSoundbarsenden.UmdieARC-Funktionzunutzen,stellenSiesicher, dassIhrFernsehgerätsowohlHDMI-CEC-alsauchARC-kompatibelist,undrichtenSieesentsprechendein.Bei korrekterKongurationkönnenSiemitderFernbedienungIhresFersehgerätsdieAusgangslautstärke(VOL+/-und MUTE) der Soundbar einstellen. HDMI (eARC/ARC) HDMI OUT TV eARC/ARC - SchließenSiedasHDMI-Kabel(imLieferumfangenthalten)anderBuchseHDMIOUT(TVeARC/ARC)des GerätsundanderBuchseHDMI(ARC)IhresARC-kompatiblenFernsehersan.WählenSiedannüberdie FernbedienungHDMIeARCaus. Tipps:

• IhrFernsehgerätmussdieFunktionHDMI-CECundARCunterstützen.HDMI-CECundARCmüssenaufaktiviert sein.

• Die Kongurationsmethode für HDMI-CEC undARC kann sich je nach Fernsehgerät unterscheiden. Weitere InformationenzurARC-FunktionndenSieinderBedienungsanleitung.

• ARCfunktioniertnurmitGeräten,dieHDMIARC-fähigsind,underforderteinHDMI1.4-Kabel(oderhöher).

• Der digitale Tonausgang S/PDIF-Modus an Ihrem Fernsehgerät muss auf PCM eingestellt sein.15 Methode 2: Standard-HDMI - WennIhrFernsehgerätnichtHDMIARC-kompatibelist,schließenSieIhreSoundbarübereineStandard-HDMI- Verbindung an das Fernsehgerät an. HDMI IN HDMI OUT Blu-ray Player / DVD Player / Recorder / Set-top Box... HDMI OUT TV eARC/ARC

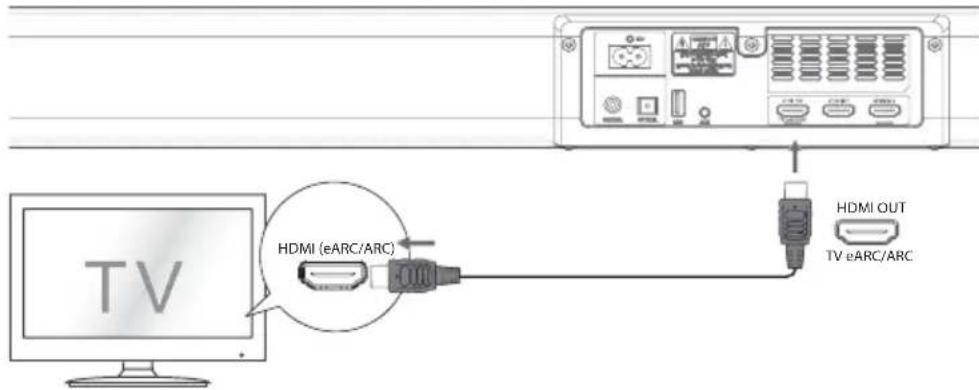

des Fernsehers zu verbinden.

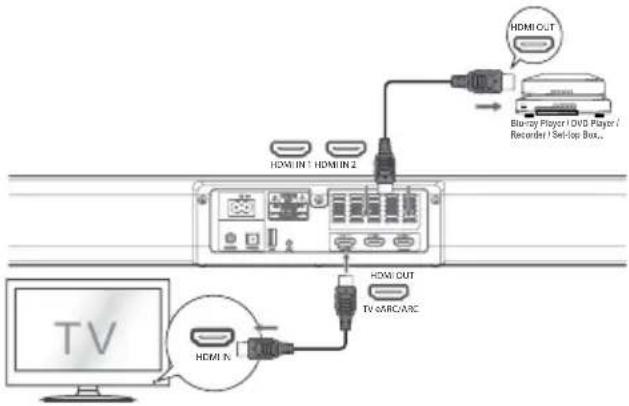

2. Verbinden Sie die Buchse HDMI IN (1 oder 2) der Soundbar über ein HDMI-Kabel mit Ihren externen Geräten

(z. B. Spielkonsole, DVD-Player oder Blu-ray-Player).

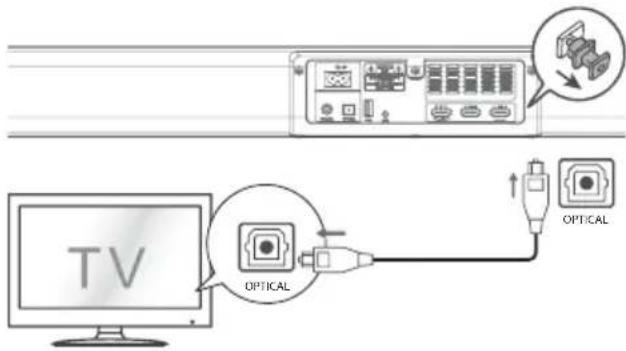

3) Anschluss Optical

- Entfernen Sie die Schutzkappe vom Anschluss OPTICAL, und schließen Sie dann ein Glasfaserkabel (nicht im Lieferumfang enthalten) an die OPTICAL OUT-Buchse des Fernsehers und die OPTICAL-Buchse am Gerät an. OPTICAL OPTICAL COAXIAL COAXIAL

4) COAXIAL-Anschluss

• Sie können auch ein COAXIAL-Kabel (nicht im Lieferumfang enthalten) verwenden, um die COAXIAL OUT-Buchse des Fernsehers mit der COAXIAL-Buchse des Geräts zu verbinden. COAXIAL COAXIAL16 Tipp: Das Gerät ist möglicherweise nicht in der Lage, alle digitalen Audioformate der Eingangsquelle zu dekodieren. In diesem Fall wird das Gerät stummgeschaltet. Dies ist KEIN Defekt. Vergewissern Sie sich, dass die Audioeinstellung der Eingangsquelle (z. B. Fernseher, Spielkonsole, DVD-Player usw.) auf PCM oder Dolby Digital mit HDMI/OPTICAL/ COAXIAL-Eingangeingestelltist(InformationenzudenAudioeinstellungenndenSieinderBedienungsanleitung des Eingangsquellengeräts).

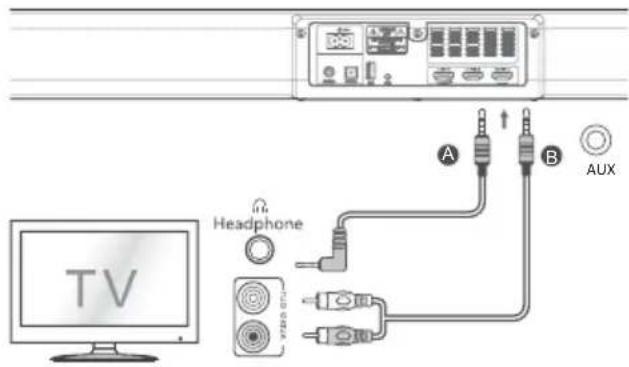

• Verwenden Sie ein 3,5-mm-auf-3,5-mm-Audiokabel (im Lieferumfang enthalten), um die Kopfhörerbuchse Ihres Fernsehgeräts oder externen Audiogeräts mit der AUX-Buchse des Geräts zu verbinden.

• Verwenden Sie ein Cinch-auf-3,5-mm-Audiokabel (nicht im Lieferumfang enthalten), um die Audioausgangsbuchsen des Fernsehgeräts mit der AUX-Buchse des Geräts zu verbinden. AUX

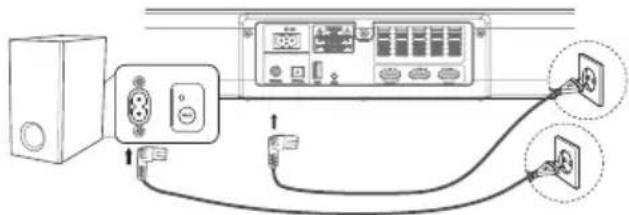

6) Stromversorgungsanschluss

• Gefahr von Produktschäden! StellenSiesicher,dassdieVersorgungsspannungmitderaufderRückseiteoderUnterseitedesGerätsaufge- druckten Spannung übereinstimmt.

• Vergewissern Sie sich vor dem Anschließen des Netzkabels, dass Sie alle anderen Anschlüsse vorgenommen haben.

• Soundbar Schließen Sie das Netzkabel an die AC~-Buchse am Hauptgerät und dann an eine Netzsteckdose an.

• Subwoofer Schließen Sie das Netzkabel an die AC~-Buchse am Subwoofer und anschließend an eine Netzsteckdose an. d) Kopplung mit dem Subwoofer

1) Automatische Kopplung

Der Subwoofer und die Soundbar werden automatisch gekoppelt, wenn beide Geräte an die Netzsteckdosen angeschlossen und eingeschaltet werden. Für die Verbindung der beiden Geräte wird kein Kabel benötigt.17

• Ermitteln Sie den Status anhand der Anzeige des kabellosen Subwoofers. LED Status Schnelles Blinken Subwoofer im Kopplungsmodus gleichbleibend Verbunden/Kopplung erfolgreich Langsames Blinken Verbindung/Kopplung fehlgeschlagen HINWEIS: - DrückenSienichtdiePAIR-TasteaufderRückseitedesSubwoofers,außerzummanuellenKoppeln. - Falls das automatische Koppeln nicht erfolgreich war, koppeln Sie den Subwoofer mit dem Hauptgerät manuell.

2) Manuelle Kopplung

1. Achten Sie darauf, dass alle Kabel ordnungsgemäß angeschlossen sind und sich das Hauptgerät im Standby-

2. HaltenSiediePAIRTasteaufderRückseitedesSubwooferseinigeSekundenlanggedrückt.DerSubwoofer

wechselt in den Kopplungsmodus und die Kopplungsanzeige blinkt schnell.

3. Drücken Sie die Taste auf dem Hauptgerät oder der Fernbedienung, um das Hauptgerät einzuschalten.

4. Nachdem die drahtlose Verbindung hergestellt wurde, leuchtet die Kopplungsanzeige auf.

5. Wenn die Kopplungsanzeige blinkt, bedeutet dies, dass die drahtlose Verbindung fehlgeschlagen ist. Ziehen Sie

das Kabel des Subwoofers ab und schließen Sie das Netzkabelkabel nach 4 Minuten wieder an. Wiederholen Sie die Schritte 1 bis 4. HINWEIS:

• WenndiedrahtloseVerbindungerneutfehlschlägt,prüfenSie,obeinKoniktodereinestarkeStörungvorliegt (z.B.StörungendurcheinelektronischesGerätinderNähe).BeseitigenSiedieseKonikteoderstarkeStörungen und wiederholen Sie die oben genannten Vorgänge.

• Der Subwoofer sollte innerhalb von 6 m ohne Hindernisse von der Soundbar entfernt sein.

• Wenn ein Fernseher oder ein externes Gerät angeschlossen ist, schalten sich AUX und Subwoofer nur dann automatisch ein, wenn der Fernseher oder das externe Gerät eingeschaltet wird.

• WenndasHauptgerätnichtmitdemSubwooferverbundenistundessichimBetriebsmodusbendet,blinktdie Betriebsanzeige. Führen Sie die Schritte 1 bis 4 aus, um den Subwoofer mit dem Hauptgerät zu koppeln. e) Grundlegende Bedienung

WennSiedasHauptgerätzumerstenMalandieNetzsteckdoseanschließen,bendetessichimStandby-Modus.

• Drücken Sie die Taste am Gerät oder auf der Fernbedienung, um das Gerät einzuschalten.

• Drücken Sie die Taste erneut, um das Gerät wieder in den STANDBY-Modus zu schalten.

• Wenn Sie das Gerät komplett ausschalten wollen, ziehen Sie den Netzstecker aus der Netzsteckdose.

• Wenn ein Fernseher oder ein externes Gerät angeschlossen ist, schaltet sich das Gerät automatisch ein, wenn der Fernseher oder das externe Gerät eingeschaltet wird.18

2) Automatische Abschaltfunktion

Das Gerät schaltet nach 15 Minuten automatisch in den Standby-Modus, wenn der Fernseher oder das externe Gerät nichtangeschlossenoderausgeschaltetistodersichdieLautstärkezunaheanderStummschaltungbendet.

• Um das Gerät komplett auszuschalten, ziehen Sie den Netzstecker aus der Netzsteckdose.

• Schalten Sie das Gerät vollständig aus, wenn es nicht benutzt wird, um Energie zu sparen.

3) Auswählen von Modi

Drücken Sie die Taste (QUELLE)amGerätoderdieTastenAUX,BT,OPT/COA,HDMI1/2,HDMIeARCund USB auf der Fernbedienung, um den gewünschten Modus zu wählen. Der ausgewählte Modus wird auf dem Display angezeigt.

4) Einstellen des Bass-/Höhenpegels

• Drücken Sie die Tasten BASS +/- auf der Fernbedienung, um den Basspegel einzustellen.

• DrückenSiedieTastenTREBLE+/-aufderFernbedienung,umdieHöheneinzustellen.

5) Ein- und Ausschalten des Surround-Sounds

• DrückenSiedieTasteVERTICAL/SURROUNDaufderFernbedienung,umdenSurround-Soundeinzuschalten. Drücken Sie diese Taste erneut, um den Surround-Sound auszuschalten.

6) Einstellung der Audioverzögerung (AV SYNC)

Die Videobildverarbeitung dauert manchmal länger als die Verarbeitung des Audiosignals. Die Funktion „Audio Delay“ soll diese Verzögerung beheben.

• Stellen Sie die Audioverzögerung für den aktuellen Wiedergabemodus ein (z. B. wenn der Audioverzögerungsmodus fürdieaktuelleHDMI-ARC-Wiedergabeeingestelltist,gilternurfürdieHDMI-ARC-Wiedergabe).

• Halten Sie die Taste VERTICAL/SURROUND auf der Fernbedienung gedrückt, um die Audioverzögerungseinstellungen aufzurufen. „LATENCY SET" (Verzögerung aktiviert) wird auf dem Display angezeigt.

• Drücken Sie die Tasten VOL+/-, um die Verzögerung in Schritten von jeweils 10 ms einzustellen.

7) Auswählen des Equalizer-E󰀨ekts (EQ)

• Drücken Sie die Tasten VOICE / SPORT / MOVIE / MUSIC auf der Fernbedienung, um Ihre gewünschten voreingestellten Equalizer-Effekte auszuwählen.

8) Lautstärke einstellen

• Drücken Sie die Tasten + / - (VOL) am Gerät oder auf der Fernbedienung, um die Lautstärke einzustellen.

• Wenn Sie den Ton ausschalten möchten, drücken Sie die Taste (STUMMSCHALTEN) auf der Fernbedienung. Drücken Sie erneut die Taste (STUMMSCHALTEN) oder drücken Sie die Tasten + / - (VOL) am Gerät oder auf der Fernbedienung, um den Ton wiederherzustellen.

9) Einstellen der Helligkeit

- DrückenSiedieTasteDIMMERaufderFernbedienung,umdieHelligkeitsstufezuwählen. f) AUX/OPTICAL/COAXIAL/HDMI-Betrieb

1. Vergewissern Sie sich, dass das Gerät an das Fernseh- oder Audiogerät angeschlossen ist.

2. Drücken Sie wiederholt die Taste amGerätoderdieTastenAUX,OPT/COA,HDMI1/2,HDMIeARCaufder

Fernbedienung, um den gewünschten Modus zu wählen. Der ausgewählte Modus wird auf dem Display angezeigt.19

3. Steuern Sie die Wiedergabefunktionen direkt über Ihre Audiogerät.

4. Drücken Sie die Taste VOL +/-, um die gewünschte Lautstärke einzustellen.

• Das Gerät ist möglicherweise nicht in der Lage, alle digitalen Audioformate der Eingangsquelle zu dekodieren. In diesem Fall wird das Gerät stummgeschaltet. Dies ist KEIN Defekt. Vergewissern Sie sich, dass die Audioeinstellung der Eingangsquelle (z. B. Fernseher, Spielekonsole, DVD-Player usw.) auf PCM oder Dolby DigitalmitHDMI1/HDMI2/HDMIARC/OPTICAL/COAXIAL-Eingangeingestelltist(Informationenzuden AudioeinstellungenndenSieinderBedienungsanleitungdesEingangsquellengeräts).

• Wenn das Audioformat DOLBY ATMOS ausgewählt ist, wird im Display der Soundbar DOLBY ATMOS angezeigt.

• Wenn das Audioformat DOLBY DIGITAL PLUS/DOLBY True HD ausgewählt ist, wird im Display der Soundbar DOLBYSURROUNDangezeigt.

• Wenn bei der Eingabe von Nicht-PCM- oder DOLBY DIGITAL-Audioformaten kein Ton vom Gerät ausgegeben wird,wirdimDisplayNOSUPPORT(Nichtunterstützt)angezeigt.

• Das volle Dolby Atmos-Erlebnis ist nur verfügbar, wenn die Soundbar über ein HDMI 2.0-Kabel mit der Quelle verbunden ist.

• Die Soundbar funktioniert auch, wenn sie auf andere Weise (z. B. ein digitales optisches Kabel) angeschlossen wird, aber dann werden eventuell nicht alle Dolby-Funktionen unterstützt. Wir empfehlen daher den Anschluss über HDMI, um die volle Dolby-Unterstützung zu gewährleisten. g) Bluetooth-Betrieb

1) Koppeln Bluetooth-fähiger Geräte

Sie müssen Ihr Bluetooth-Gerät mit dem Gerät koppeln, wenn Sie zum ersten Mal eine Verbindung herstellen. Hinweis: - Die Betriebsreichweite zwischen diesem Player und einem Bluetooth-Gerät beträgt ca. 8 Meter (vorausgesetzt, dasssichkeineHindernissezwischendemBluetooth-GerätunddemGerätbenden). - Stellen Sie sicher, dass Sie mit den Funktionen des Audiogeräts vertraut sind, bevor Sie es an das Gerät anschließen. - Einige Bluetooth-Geräte sind möglicherweise nicht kompatibel. - Hindernisse zwischen dem Gerät und dem Bluetooth-Gerät können die Betriebsreichweite verringern. - Wenn die Signalstärke schwach ist, trennt der Bluetooth-Empfänger möglicherweise die Verbindung und kehrt automatisch in den Kopplungsmodus zurück.

1. Drücken Sie im Betriebsmodus wiederholt die Taste am Gerät oder die Taste BT auf der Fernbedienung, um

den Bluetooth-Modus auszuwählen. Auf dem Display wird „NO BT“ (kein Bluetooth) angezeigt, wenn das Gerät nicht mit einem Bluetooth-Gerät gekoppelt ist.

2. AktivierenSieIhrBluetooth-GerätundsuchenSienachBluetooth-Geräten.„RF-SB-301“wirdinderListeder

Bluetooth-Geräte angezeigt. - WennSiedasGerätnichtndenkönnen,haltenSiedieTaste

oder BT auf der Fernbedienung gedrückt, umdasGerätaufndbarzumachen.ImDisplaywird„PAIR“(Koppeln)angezeigtundausdemGerätertönt „Pairing“ (Kopplung läuft).

3. WählenSie„RF-SB-301“ausderListeaus.WenndieGeräteerfolgreichgekoppeltwurden,ertöntausdemGerät

„Paired“ (Gekoppelt) und auf dem Display wird „BT“ angezeigt.20

4. Geben Sie Musik von dem verbundenen Bluetooth-Gerät wieder.

Um die Verbindung zum Bluetooth-Gerät zu trennen, können Sie wie folgt vorgehen: - Wechseln Sie zu einer anderen Funktion des Geräts. - Deaktivieren Sie Bluetooth auf Ihrem Bluetooth-Gerät. Das Bluetooth-Gerät wird nach der Audioaufforderung von der Soundbar getrennt. - Halten Sie die Taste

oder BT auf der Fernbedienung gedrückt. Tipps:

• Geben Sie, wenn Sie dazu aufgefordert werden, das Passwort 0000 ein.

• Wenn innerhalb von zwei Minuten kein anderes Bluetooth-Gerät mit dem Gerät gekoppelt wird, stellt das Gerät seine vorherige Verbindung wieder her.

• Das Gerät trennt auch die Verbindung, wenn Ihr Audiogerät über den Betriebsbereich hinaus bewegt wird.

• Um Ihr Audiogerät wieder mit dem Gerät zu verbinden, bringen Sie es in den Betriebsbereich zurück.

• Wenn das Audiogerät außerhalb des Betriebsbereichs bewegt wird, prüfen Sie, ob das Audiogerät noch mit dem Gerätverbundenist,wenneswiederinReichweiteist.

• Wenn die Verbindung verloren geht, folgen Sie den Anweisungen oben, um Ihr Audiogerät mit dem Gerät zu koppeln.

2) Wiedergabe von Musik von einem Bluetooth-Gerät

- WenndasverbundeneBluetooth-GerätdasAdvancedAudioDistributionProle(A2DP)unterstützt,könnenSie die auf dem Gerät gespeicherte Musik über den Player wiedergeben. - WenndasAudiogerät auch dasAudioVideoRemote Control Prole (AVRCP)unterstützt, können Sie die Fernbedienung des Players verwenden, um die auf dem Gerät gespeicherte Musik abzuspielen.

1. Koppeln Sie Ihr Gerät mit dem Player.

2. Geben Sie Musik über Ihr Gerät wieder (wenn es A2DP unterstützt).

3. Verwenden Sie die mitgelieferte Fernbedienung zur Steuerung der Wiedergabe (wenn Ihr Gerät AVRCP

unterstützt). - Um die Wiedergabe anzuhalten/fortzusetzen, drücken Sie die Taste

auf der Fernbedienung. - Um zu einem anderen Titel zu springen, drücken Sie die Tasten

auf der Fernbedienung. h) USB-Betrieb

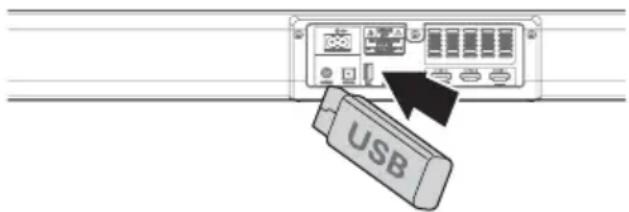

1. Stecken Sie das USB-Gerät ein.

2. Drücken Sie wiederholt die Taste am Gerät oder drücken Sie die Taste USB auf der Fernbedienung, um den

USB-Modus auszuwählen.21

3. Während der Wiedergabe:

- Um die Wiedergabe anzuhalten oder fortzusetzen, drücken Sie die Taste

auf der Fernbedienung. - Um zur vorherigen/nächsten Datei zu springen, drücken Sie die Tasten

auf der Fernbedienung. Tipps:

• Das Gerät kann USB-Geräte mit bis zu 32 GB Arbeitsspeicher unterstützen.

• Das Gerät unterstützt nur MP3-Dateien.

i) Problembehandlung

Versuchen Sie niemals, das Gerät selbst zu reparieren, da dies zum Erlöschen der Garantie führt. Wenn bei der Verwendung dieses Geräts Probleme auftreten, prüfen Sie die folgende Tabelle, bevor Sie sich an den Kundendienst wenden. Es gibt keinen Strom. • Stellen Sie sicher, dass das Netzkabel richtig angeschlossen ist.

• Vergewissern Sie sich, dass an der Netzsteckdose Strom anliegt.

• Drücken Sie die Taste (Standby), um das Gerät einzuschalten. Die Fernbedienung funktioniert nicht.

• Wählen Sie die richtige Quelle, bevor Sie eine Wiedergabetaste drücken.

• Verringern Sie den Abstand zwischen der Fernbedienung und dem Gerät.

• Legen Sie die Batterie so ein, dass ihre Pole (+/-) wie angegeben ausgerichtet sind.

• Ersetzen Sie die Batterie.

• Richten Sie die Fernbedienung direkt auf den Sensor an der Vorderseite des Geräts. Kein Ton ist zu hören • Stellen Sie sicher, dass das Gerät nicht stumm geschaltet ist. Drücken Sie auf STUMMSCHALTEN oder auf die Taste VOL+/VOL-, um zum normalen Ton zurückzukehren.

• Drücken Sie die Taste am Gerät oder auf der Fernbedienung, um die Soundbar in den Standby-Modus zu schalten. Drücken Sie dann die Taste erneut, um die Soundbar einzuschalten.

• Ziehen Sie sowohl die Soundbar als auch den Subwoofer aus der Netzsteckdose und stecken Sie sie anschließend wieder ein. Schalten Sie die Soundbar ein.

• Vergewissern Sie sich, dass die Audioeinstellung der Eingangsquelle (z. B. Fernseher, Spielkonsole, DVD-Player usw.) auf PCM- oder Dolby Digital-Modus eingestellt ist, wenn Sie eine digitale Verbindung (z. B. HDMI, OPTICAL, COAXIAL) verwenden.

• Stellen Sie den Subwoofer näher an die Soundbar. Stellen Sie sicher, dass der Subwoofer nicht weiter als 5 m von der Soundbar entfernt ist (je näher, desto besser).

• Die Soundbar hat möglicherweise die Verbindung mit dem Subwoofer verloren. Koppeln Sie die Geräte erneut, indem Sie die Schritte im Abschnitt „Koppeln des drahtlosen Subwoofers mit der Soundbar“ ausführen.

• Das Gerät ist möglicherweise nicht in der Lage, alle digitalen Audioformate der Eingangsquelle zu dekodieren. In diesem Fall wird das Gerät stummgeschaltet. Dies ist KEIN Defekt.22 Das Fernsehgerät zeigtHDR-Inhaltevon der HDMI-Quelle nicht richtig an.

• Bei einigen 4K-HDR-Fernsehern müssen der HDMI-Eingang oder die BildeinstellungenfürdenEmpfangvonHDR-Inhalteneingestelltwerden.Weitere InformationenzudenHDR-EinstellungenndenSieindermitIhremFernseher gelieferten Bedienungsanleitung. Ich kann den Bluetooth- Namen dieses Geräts nicht auf meinem Bluetooth-Gerätnden.

• Stellen Sie sicher, dass Bluetooth auf Ihrem Bluetooth-Gerät aktiviert ist.

• Stellen Sie sicher, dass Sie das Gerät mit Ihrem Bluetooth-Gerät gekoppelt haben. Das Gerät schaltet sich nach 15 Min. aus

• Wenn der Eingangssignalpegel des Geräts zu niedrig ist, schaltet sich das Gerät nach 15 Minuten automatisch ab. Um zu verhindern, dass sich das Gerät ausschaltet, erhöhen Sie die Lautstärke Ihres externen Geräts.

8. Pege und Reinigung

VerwendenSiekeineaggressivenReinigungsmittel,AlkoholoderanderechemischeLösungsmittel,da diese zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen können.

• TrennenSiedasProduktvorjederReinigungvonderStromversorgung.

• VerwendenSiezumReinigendesProduktseintrockenes,faserfreiesTuch.

a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus SiealsEndverbrauchersindgesetzlich(Batterieverordnung)zurRückgabeallergebrauchtenBatterien/ Akkusverpichtet.EineEntsorgungimHausmüllistuntersagt. Schadstoffhaltige Batterien und Akkus sind mit nebenstehendem Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für die enthaltenen Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol). Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden! SieerfüllendamitdiegesetzlichenVerpichtungenundleistenIhrenBeitragzumUmweltschutz.23

10. Konformitätserklärung (DOC)

HiermiterklärtConradElectronicSE,Klaus-Conrad-Straße1,D-92240Hirschau,dassdiesesProduktderRichtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU- Konformitätserklärung in den verfügbaren Sprachen herunterladen.

11. Technische Daten

Eingangsspannung ...........................................100 - 240 V/AC, 50/60 Hz Ausgangsleistung .............................................2x30W(RMS)(Soundbar) 60W(RMS)(Subwoofer) Übertragene Leistung .......................................≤5dBm(Bluetooth) ≤6dBm(Kabellos) Frequenzbänder ............................................... 2400-2483,5 MHz (Bluetooth) 2400-2483 MHz (Kabellos) Übertragungsreichweite Kabelloser Subwoofer ......................................10 Meter (ohne Hindernis) Bluetooth ..........................................................15 Meter (ohne Hindernis) Anschlüsse ....................................................... HDMI (2 x Eingang, 1 x Ausgang), optisch (Eingang), koaxial (Eingang), AUX 3,5 mm (Eingang), USB Typ A (Eingang), AC-Netzteil (Eingang) Betriebs-/Lagerbedingungen ............................ 0 bis +40 °C (Betrieb) -20 bis +60 °C (Lagerung)

40 - 85 % rel. Feuchte (nicht kondensierend)

11. Technische gegevens
