BEDIENUNGSANLEITUNG KD-R981 BT JVC

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte) Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und batterien abgegeben werden muss. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben. Achtung: Das Zeichen „Pb“ unter dem Symbol fur Batterien zeigt an, dass diese Batterie Blei enthalt.

RÉGLAGES D’AFFICHAGE

1 Brechen Sie die Demonstration ab 2 Stellen Sie die Uhrzeit und das Datum ein 3 Einstellen der grundlegenden Einstellungen

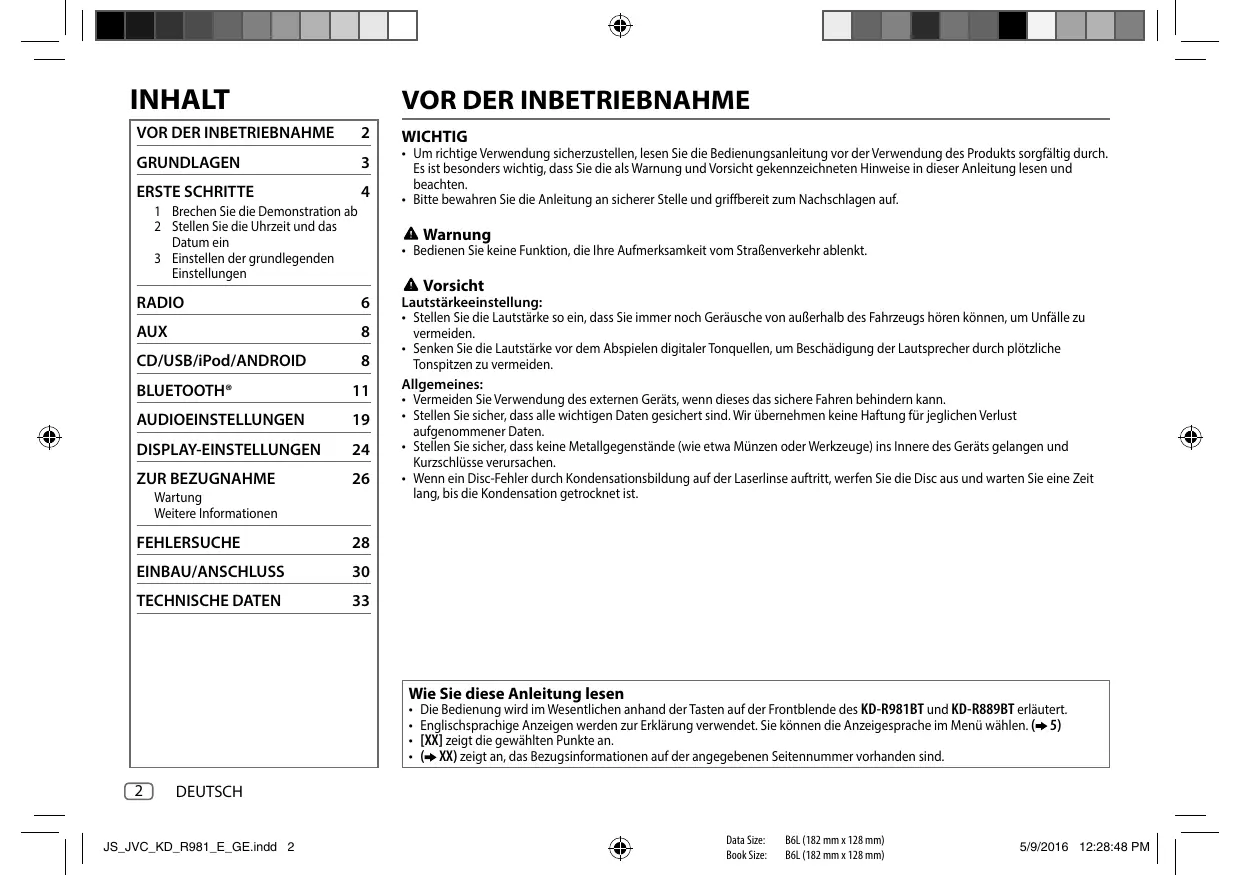

• Um richtige Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die als Warnung und Vorsicht gekennzeichneten Hinweise in dieser Anleitung lesen und beachten. • Bitte bewahren Sie die Anleitung an sicherer Stelle und griffbereit zum Nachschlagen auf.

Warnung • Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt.

DISPLAY-EINSTELLUNGEN

Wartung Weitere Informationen

Lautstärkeeinstellung: • Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden. • Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden. Allgemeines: • Vermeiden Sie Verwendung des externen Geräts, wenn dieses das sichere Fahren behindern kann. • Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten. • Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen. • Wenn ein Disc-Fehler durch Kondensationsbildung auf der Laserlinse auftritt, werfen Sie die Disc aus und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist.

Wie Sie diese Anleitung lesen • • • •

Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende des KD-R981BT und KD-R889BT erläutert. Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im Menü wählen. ( 5) [XX] zeigt die gewählten Punkte an. ( XX) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind.

Abnehmen Abnehmen-Taste Ladeschlitz

Zum Einschalten Einstellen der Lautstärke

Auf der Frontblende KD-R981BT/KD-R784BT/KD-R782BT:

KD-R889BT/KD-R881BT:

Drücken Sie . • Zum Ausschalten halten Sie die Taste gedrückt.

• Zum Ausschalten halten Sie die Taste gedrückt.

Drehen Sie den Lautstärke-Regler.

Drücken Sie • Halten Sie zu steigern.

Drücken Sie den Lautstärke-Regler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe. • Zum Abbrechen drücken Sie die Taste erneut.

Drücken Sie zum Stummschalten des Tons oder zum Pausieren der Wiedergabe. • Zum Abbrechen drücken Sie die Taste erneut.

• Drücken Sie • Drücken Sie

• Drücken Sie • Drücken Sie

Ändern der DisplayInformation

wiederholt. , und drehen Sie dann den Lautstärke-Regler innerhalb von 2 Sekunden. wiederholt. ( 28)

. gedrückt, um die Lautstärke kontinuierlich auf 15

wiederholt. , und drücken Sie dann (innerhalb von 2 Sekunden).

5/9/2016 12:28:49 PM ERSTE SCHRITTE KD-R981BT/KD-R784BT/KD-R782BT:

2 Stellen Sie die Uhrzeit und das Datum ein KD-R981BT/KD-R784BT/KD-R782BT:

1 Halten Sie gedrückt. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK], und drücken Sie dann den

KD-R889BT/KD-R881BT:

1 Brechen Sie die Demonstration ab KD-R981BT/KD-R784BT/KD-R782BT: Beim ersten Einschalten des Geräts (oder wenn [FACTORY RESET] auf [YES] gestellt ist), erscheint Folgendes im Display: “CANCEL DEMO” “PRESS” “VOLUME KNOB” 1 Drücken Sie den Lautstärke-Regler. [YES] ist für das ursprüngliche Setup gewählt. 2 Drücken Sie den Lautstärke-Regler erneut. “DEMO OFF” erscheint.

KD-R889BT/KD-R881BT: Beim ersten Einschalten des Geräts (oder wenn [FACTORY RESET] auf [YES] gestellt ist), erscheint Folgendes im Display: “CANCEL DEMO” “PRESS ENTER” 1 Drücken Sie . [YES] ist für das ursprüngliche Setup gewählt. 2 Drücken Sie erneut. “DEMO OFF” erscheint.

Regler. Zum Einstellen der Uhr 3 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK ADJUST], und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stunde Minute 5 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK FORMAT], und drücken Sie dann den Regler. 6 Drehen Sie den Lautstärke-Regler zum Wählen von [12H] oder [24H], und drücken Sie dann den Regler. Zum Einstellen des Datums 7 Drehen Sie den Lautstärke-Regler zum Wählen von [DATE SET], und drücken Sie dann den Regler. 8 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Tag Monat Jahr 9 Drücken Sie zum Beenden.

KD-R889BT/KD-R881BT:

1 Halten Sie 2 Drücken Sie

gedrückt. zum Wählen von [CLOCK], und drücken Sie dann Zum Einstellen der Uhr 3 Drücken Sie zum Wählen von [CLOCK ADJUST], und drücken Sie dann 4 Drücken Sie , um Auswahlen zu treffen, und drücken Sie dann Stunde Minute 5 Drücken Sie zum Wählen von [CLOCK FORMAT], und drücken Sie dann 6 Drücken Sie zum Wählen von [12H] oder [24H], und drücken Sie dann Zum Einstellen des Datums 7 Drücken Sie zum Wählen von [DATE SET], und drücken Sie dann 8 Drücken Sie , um Auswahlen zu treffen, und drücken Sie dann Tag Monat Jahr 9 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

1 Halten Sie gedrückt. 2 KD-R981BT/KD-R784BT/KD-R782BT: Drehen Sie den Lautstärke-Regler, um

TIME SYNC ON: Die Uhrzeit wird automatisch mit den Uhrzeit-Daten (CT) im -Daten (Uhrzeit) im FM (UKW) Radio Data System eingestellt. ; OFF: Hebt auf.

einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. KD-R889BT/KD-R881BT: Drücken Sie , um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann . 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

Standard: XX CLOCK DISPLAY ON: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird. ; OFF: Hebt auf.

Wählen Sie die Anzeigesprache für das Menü und die Musik-Information, wo zutreffend. Als Standard ist ENGLISH ausgewählt.

ESPANOL SYSTEM KEY BEEP

(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) ON: Aktiviert den Tastenberührungston. ; OFF: Deaktiviert.

SOURCE SELECT AM SRC*

ON: Aktiviert Sie AM in der Quellenwahl. ; OFF: Deaktiviert. ( 6)

BUILT-IN AUX* ON: Aktiviert Sie AUX in der Quellenwahl. ; OFF: Deaktiviert. ( 8) F/W UPDATE UPDATE SYSTEM F/W UP xxxx

YES: Startet die Aktualisierung der Firmware. ; NO: Hebt auf (Aktualisierung wird nicht ausgeführt). Einzelheiten darüber, wie Sie die Firmware aktualisieren können, siehe: <http://www.jvc.net/cs/car/>.

FACTORY RESET YES: Setzt die Einstellungen auf Standardwerte zurück (ausgenommen gespeicherte Sender). ; NO: Hebt auf. * Nicht angezeigt, wenn die entsprechende Quelle gewählt ist.

DEUTSCH JS_JVC_KD_R981_E_GE.indd 5

5/9/2016 12:28:51 PM RADIO KD-R981BT/KD-R784BT/KD-R782BT:

Einstellungen im Speicher Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für AM speichern.

Speichern eines Senders Während des Hörens eines Senders.... Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. (oder)

KD-R889BT/KD-R881BT:

KD-R981BT/KD-R784BT/KD-R782BT:

1 Halten Sie den Lautstärke-Regler gedrückt, bis “PRESET MODE” blinkt. 2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler. Die Festsendernummer blinkt, und “MEMORY” erscheint.

KD-R889BT/KD-R881BT: “ST” leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstärke empfangen wird.

Suche nach einem Sender 1 Drücken Sie

(für KD-R981BT/KD-R784BT/KD-R782BT) oder (für KD-R889BT/KD-R881BT) wiederholt, um FM (UKW) oder AM zu wählen. 2 Drücken Sie , um einen Sender automatisch zu suchen. (oder) Halten Sie gedrückt, bis “M” blinkt, und drücken Sie die Taste dann wiederholt, um einen Sender manuell zu suchen.

1 Halten Sie 2 Drücken Sie

gedrückt, bis “PRESET MODE” blinkt. zum Wählen einer Festsendernummer, und drücken Sie dann . Die Festsendernummer blinkt, und “MEMORY” erscheint.

Wählen Sie einen gespeicherten Sender aus Drücken Sie eine der Zifferntasten (1 bis 6). (oder) 1 Drücken Sie . 2 KD-R981BT/KD-R784BT/KD-R782BT: Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler. KD-R889BT/KD-R881BT: Drücken Sie zum Wählen einer Festsendernummer, und drücken Sie dann .

DEUTSCH JS_JVC_KD_R981_E_GE.indd 6

1 Halten Sie gedrückt. 2 KD-R981BT/KD-R784BT/KD-R782BT: Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. KD-R889BT/KD-R881BT: Drücken Sie , um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann . 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

Standard: XX Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen.

IF BAND SSM Schaltet das Radio zu einer spezifischen Zeit ein, ungeachtet der aktuellen Quelle. 1 ONCE/DAILY/WEEKLY/OFF: Wählen Sie, wie oft der Timer eingeschaltet wird. 2 FM/AM: Wählen Sie das Frequenzband. 3 01 bis 18 (für FM)/ 01 bis 06 (für AM): Wählen Sie den Festsender. 4 Stellen Sie den Tag *1 und die Zeit der Aktivierung ein. “M” leuchtet auf, wenn der Vorgang fertig ist. Radio Timer wird in den folgenden Fällen nicht aktiviert. • Das Gerät ist ausgeschaltet. • [OFF] ist für [AM SRC] in [SOURCE SELECT] gewählt, nachdem Radio Timer für AM gewählt wurde. ( 5)

SSM 01–06/SSM 07–12/SSM 13–18: Automatische Voreinstellung von bis zu 18 Sendern für FM (UKW). “SSM” hört zu blinken auf, wenn die ersten 6 Sender gespeichert sind. Wählen Sie SSM 07–12/SSM 13–18 zum Speichern der folgenden 12 Sender.

AUTO: Steigert die Tuner-Empfindlichkeit, um Störgeräusche von benachbarten FM (UKW)Sendern zu verringern. (Stereo-Effekt kann verlorengehen). ; WIDE: Ist Interferenz von benachbarten FM (UKW)-Sendern ausgesetzt, aber die Klangqualität wird nicht verringert, und der Stereoeffekt wird bewahrt.

MONO SET ON: Verbessert den FM (UKW)-Empfang, aber der Stereoeffekt geht verloren. ; OFF: Hebt auf.

ON: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ; OFF: Hebt auf.

ON: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der “AF”Steuerung. ; OFF: Hebt auf.

ON: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ; OFF: Hebt auf.

TUNER SETTING RADIO TIMER ON: Sucht nur FM (UKW)-Sender mit gutem Empfang. ; OFF: Hebt auf. • Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/den gewählten

ON: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (“TI” leuchtet auf). ; OFF: Hebt auf.

Wählen Sie einen PTY-Code (siehe unten). Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

*2 Nur für FM (UKW)-Quelle. PTY-Code NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, POP M (Musik), ROCK M (Musik), EASY M (Musik), LIGHT M (Musik), CLASSICS, OTHER M (Musik), WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (Musik), OLDIES, FOLK M (Musik), DOCUMENT

*1 Nur wählbar, wenn [ONCE] oder [WEEKLY] in Schritt 1 gewählt wurde.

5/9/2016 12:28:52 PM CD/USB/iPod/ANDROID AUX Verwendung eines tragbaren Audioplayers 1 Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

Starten Sie die Wiedergabe Die Quelle schaltet automatisch um, und die Wiedergabe startet.

CD KD-R981BT/KD-R784BT/KD-R782BT:

KD-R981BT/KD-R784BT/KD-R782BT:

3,5-mm-Stereo-Ministecker mit “L”-förmigem Anschluss (im Handel erhältlich)

Tragbarer Audioplayer

USB-Eingangsterminal

Auxiliary-Eingabebuchse

USB KD-R889BT/KD-R881BT: Auxiliary-Eingabebuchse

USB 2.0-Kabel*1 (im Handel erhältlich) Tragbarer Audioplayer

3,5-mm-Stereo-Ministecker mit “L”-förmigem Anschluss (im Handel erhältlich)

USB-Eingangsterminal Zubehör beim iPod/iPhone*1

2 Wählen Sie [ON] für [BUILT-IN AUX] in [SOURCE SELECT]. ( 5) 3 Drücken Sie (für KD-R981BT/KD-R784BT/KD-R782BT) oder

(für KD-R889BT/KD-R881BT) wiederholt zum Wählen von AUX.

4 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe. Micro-USB 2.0-Kabel*1 (im Handel erhältlich) Verwenden Sie einen 3-adrigen Stereo-Ministecker für optimale Audioausgabe.

*1 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen. *2 Wenn ein Android-Gerät angeschlossen wird, wird “Press [VIEW] to install JVC MUSIC PLAY APP” angezeigt. Gehen Sie zur Installation der Anwendung gemäß den Anweisungen vor. Sie können auch vor dem Verbinden die neueste Version der JVC MUSIC PLAY-Anwendung auf Ihrem Android-Gerät installieren. Für die neueste Information besuchen Sie <http://www.jvc.net/cs/car/>.

5/9/2016 12:28:52 PM CD/USB/iPod/ANDROID *3 Bei ANDROID: Trifft nur zu, wenn [AUTO MODE] gewählt ist. *4 Bei CD: Nur für MP3/WMA/AAC-Dateien. Dies funktioniert nicht bei iPod/ANDROID. *5 Bei iPod/ANDROID: Trifft nur zu, wenn [HEAD MODE]/[AUTO MODE] gewählt ist.

KD-R981BT/KD-R784BT/KD-R782BT:

Wählen Sie den Steuermodus Während iPod USB als Quelle gewählt ist, drücken Sie wiederholt. HEAD MODE: Steuern Sie den iPod von dieser Einheit. IPHONE MODE: Steuern Sie den iPod mit dem iPod selber. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Überspringen von dieser Einheit steuern.

Vorspulen/ Rückspulen*3

Auswählen eines Tracks/einer Datei

Auswählen eines Ordners*4

Zufallswiedergabe*5 Drücken Sie

Wählen Sie das Musiklaufwerk

TRACK REPEAT/ALL REPEAT TRACK REPEAT/FOLDER REPEAT/ALL REPEAT ONE REPEAT/ALL REPEAT/REPEAT OFF Während ANDROID als Quelle gewählt ist, drücken Sie wiederholt. AUTO MODE: Steuern Sie das Android-Gerät von dieser Einheit über die im Android-Gerät installierte Anwendung JVC MUSIC PLAY. AUDIO MODE: Steuern Sie das Android-Gerät vom Android-Gerät selber über andere im Android-Gerät installierte Media-PlayerAnwendungen. Sie können aber weiterhin Wiedergabe/Pause oder Datei-Überspringen von dieser Einheit steuern.

Während USB als Quelle gewählt ist, drücken Sie wiederholt. Im folgenden Laufwerk gespeicherte Titel werden abgespielt. • Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse). • Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken. : Audio-CD : MP3/WMA/AAC/WAV/FLAC-Datei : iPod oder ANDROID

5/9/2016 12:28:53 PM CD/USB/iPod/ANDROID Einstellungen zur Verwendung der JVC Remote-Anwendung (für KD-R981BT/KD-R889BT/KD-R881BT) JVC Remote-Anwendung ist darauf ausgelegt, die Bedienung des JVC Auto-Receivers vom iPhone/ iPod (über USB-Eingang). Vorbereitung: Installieren Sie vor dem Verbinden die neueste Version der JVC Remote-Anwendung auf Ihrem Gerät. Für die neueste Information besuchen Sie <http://www.jvc.net/cs/car/>. Sie können die Einstellungen auf gleiche Weise vornehmen wie bei Verbindung über Bluetooth.

Auswählen einer Datei aus einem Ordner/einer Liste Beim iPod/ANDROID nur gültig, wenn [HEAD MODE]/[AUTO MODE] gewählt ist.

KD-R981BT/KD-R784BT/KD-R782BT:

1 Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler.

3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler.

Schnellsuche (gilt nur für CD, USB und ANDROID-Quelle) Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen. Drehen Sie den Lautstärke-Regler schnell, um die Liste schnell zu durchsuchen.

Alphabetische Suche (gilt nur für iPod USB und ANDROID-Quelle) Sie können eine Datei anhand des Anfangsbuchstabens suchen. Für iPod USB-Quelle Drücken Sie oder drehen Sie den Lautstärke-Regler schnell, um das gewünschte Zeichen (A bis Z, 0 bis 9, OTHERS) zu wählen. • Wählen Sie “OTHERS”, wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist. Für ANDROID-Quelle 1 Drücken Sie , um auf Zeichensuche zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen des gewünschten Buchstabens. ^A^ : Großbuchstaben (A bis Z) _A_ : Kleinbuchstaben (a bis z) -0: Zahlen (0 bis 9) -OTHERS: Andere Zeichen als die Buchstaben A bis Z oder die Zahlen 0 bis 9 3 Drücken Sie den Lautstärke-Regler zum Starten der Suche.

KD-R889BT/KD-R881BT:

1 Drücken Sie 2 Drücken Sie

zum Wählen eines Ordners/einer Liste, und drücken Sie dann . 3 Drücken Sie zum Wählen einer Datei, und drücken Sie dann .

Schnellsuche (gilt nur für CD, USB und ANDROID-Quelle) Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen. Halten Sie gedrückt, um schnell durch die Liste zu rollen.

Alphabetische Suche (gilt nur für iPod USB und ANDROIDQuelle) Sie können eine Datei anhand des Anfangsbuchstabens suchen. Für iPod USB-Quelle Drücken Sie , um das gewünschte Zeichen zu wählen (A bis Z, 0 bis 9, OTHERS). • Wählen Sie “OTHERS”, wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist. Für ANDROID-Quelle 1 Drücken Sie , um auf Zeichensuche zu schalten. 2 Drücken Sie , um das gewünschte Zeichen zu wählen. ^A^ : Großbuchstaben (A bis Z) _A_ : Kleinbuchstaben (a bis z) -0: Zahlen (0 bis 9) -OTHERS- : Andere Zeichen als die Buchstaben A bis Z oder die Zahlen 0 bis 9 3 Drücken Sie zum Starten des Suchlaufs.

• Zum Zurückschalten zum vorherigen Einstellelement drücken Sie • Zum Abbrechen halten Sie gedrückt.

5/9/2016 12:28:53 PM BLUETOOTH® BLUETOOTH — Verbindung Unterstützte Bluetooth-Profile – Hands-Free Profile (HFP) – Advanced Audio Distribution Profile (A2DP) – Audio/Video Remote Control Profile (AVRCP) – Serial Port Profile (SPP) – Phonebook Access Profile (PBAP) Unterstützte Bluetooth-Codecs – Sub-Band-Codec (SBC) – Erweiterte Audio-Codierung (AAC)

Schließen das Mikrofon an Geräterückseite Mikrofon (mitgeliefert) Mikrofoneingangsbuchse

Stellen Sie den Mikrofonwinkel ein

Sichern Sie das Kabel mit Kabelklemmen (nicht mitgeliefert), wenn erforderlich.

Zum erstmaligen Registrieren und Anschließen eines Bluetooth-Geräts 1 Drücken Sie

(für KD-R981BT/KD-R784BT/KD-R782BT) oder R881BT), um die Einheit einzuschalten.

2 Suchen und wählen Sie “KD-R9

BT” am Bluetooth-Gerät.

“BT PAIRING” blinkt im Display. • Bei einigen Bluetooth-Geräten müssen Sie möglicherweise den PIN-Code (Personal Identification Number) sofort nach der Suche eingeben. 3 Führen Sie (A) oder (B) aus, je nachdem was im Display erscheint. Bei manchen Bluetooth-Geräten kann sich die Pairing-Sequenz von den unten beschriebenen Schritten unterscheiden. (A) “[Gerätename]” “XXXXXX” “VOL – YES” “BACK – NO” (für KD-R981BT/KD-R784BT/ KD-R782BT) oder “ENTER – YES” “BACK – NO” (für KD-R889BT/KD-R881BT). “XXXXXX” ist ein 6-stelliger Passkey, der bei jedem Pairing zufällig erzeugt wird. Stellen Sie sicher, dass die Passkeys an der Einheit und am Bluetooth-Gerät übereinstimmen. Drücken Sie den Lautstärke-Regler (für KD-R981BT/KD-R784BT/KD-R782BT) oder (für KD-R889BT/KD-R881BT) zum Bestätigen des Passkeys. Bedienen Sie das Bluetooth-Gerät, um den Passkey zu bestätigen. (B) “[Gerätename]” “VOL – YES” “BACK – NO” (für KD-R981BT/KD-R784BT/KD-R782BT) oder “ENTER – YES” “BACK – NO” (für KD-R889BT/KD-R881BT). Drücken Sie den Lautstärke-Regler (für KD-R981BT/KD-R784BT/KD-R782BT) oder (für KD-R889BT/KD-R881BT) zum Starten des Pairing-Vorgangs. • Wenn “PAIRING” “PIN 0000” durch das Display läuft, geben Sie den PIN-Code “0000” im Bluetooth-Gerät ein. Sie können vor dem Pairing auf einen PIN-Code Ihrer Wahl wechseln. ( 16) • Wenn nur “PAIRING” erscheint, bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen. “PAIRING COMPLETED” erscheint, wenn das Pairing fertig ist, und “ ” leuchtet auf, wenn die Bluetooth-Verbindung hergestellt ist.

• Diese Einheit unterstützt Secure Simple Pairing (SSP). • Bis zu fünf Geräte können insgesamt registriert (gepairt) werden. • Wenn das Pairing ausgeführt ist, bleibt das Bluetooth-Gerät in der Einheit registriert, auch wenn Sie die Einheit zurücksetzen. Zum Löschen des gekoppelten Geräts, 16, [DEVICE DELETE]. • Es können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit angeschlossen werden. Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten. ( 17)

DEUTSCH JS_JVC_KD_R981_E_GE.indd 11

5/9/2016 12:28:54 PM BLUETOOTH® • Manche Bluetooth-Geräte können nicht in der Lage

sein, nach dem Pairing die Verbindung automatisch herzustellen. Schließen Sie das Gerät manuell an die Einheit an. • Weitere Information siehe Bedienungsanleitung Ihres Bluetooth-Geräts.

KD-R981BT/KD-R784BT/KD-R782BT:

Auto Pairing Wenn Sie die folgenden Geräte an den USB-Eingang anschließen, wird automatisch eine Pairing-Anforderung (über Bluetooth) aktiviert. KD-R981BT/KD-R889BT/KD-R881BT: iPhone/iPod touch/ Android-Gerät KD-R784BT/KD-R782BT: Android-Gerät

KD-R889BT/KD-R881BT: Symbol-Taste

Drücken Sie den Lautstärke-Regler (für KD-R981BT/KDR784BT/KD-R782BT) oder (für KD-R889BT/ KD-R881BT) einmal zum Pairing, nachdem Sie den Gerätenamen bestätigt haben. Automatische Pairing-Anforderung wird nur aktiviert, wenn: – Die Bluetooth-Funktion des angeschlossenen Geräts eingeschaltet ist. – [AUTO PAIRING] auf [ON] gestellt ist. ( 16) – Die JVC MUSIC PLAY-Anwendung wird auf dem AndroidGerät ( 8) installiert, und [AUTO MODE] wird gewählt ( 9).

Empfangen Sie einen Ruf Wenn ein Ruf empfangen wird: • KD-R981BT: Die Tasten blinken in der Farbe, die Sie in [RING COLOR] gewählt haben. ( 14) KD-R889BT/KD-R881BT: Die Symbol-Taste blinkt in der Farbe, die Sie in [RING COLOR] gewählt haben. ( 14) KD-R784BT/KD-R782BT: Die Tasten blinken in dem Blinkmuster, das Sie in [RING ILLUMI] gewählt haben. ( 14) • Das Gerät nimmt automatisch den Ruf entgegen, wenn [AUTO ANSWER] auf eine gewählte Zeit gestellt ist.

( 14) Während eines Rufs: • KD-R981BT: Die Tasten hören zu blinken auf und leuchten in der Farbe, die Sie in [RING COLOR] gewählt haben. ( 14) KD-R889BT/KD-R881BT: Die Symbol-Taste hört zu blinken auf und leuchtet in der Farbe, die Sie in [RING COLOR] gewählt haben. ( 14) KD-R784BT/KD-R782BT: Die Tasten hören zu blinken auf. • Falls Sie das Gerät ausschalten oder die Frontblende abnehmen, wird die Bluetooth-Verbindung getrennt.

5/9/2016 12:28:55 PM BLUETOOTH® Die folgenden Bedienungsvorgänge sind je nach dem angeschlossenen Telefon möglicherweise nicht verfügbar.

KD-R981BT/KD-R784BT/KD-R782BT KD-R889BT/KD-R881BT Nehmen Sie einen Ruf entgegen

Drücken oder den Lautstärke-Regler.

Weisen Sie einen Ruf ab

oder den Halten Sie Lautstärke-Regler gedrückt.

oder den Halten Sie Lautstärke-Regler gedrückt.

Erster ankommender Anrufe... oder .

Während des Sprechens beim ersten ankommenden Anruf... Einen anderen ankommenden Drücken oder den Anruf entgegennehmen und Lautstärke-Regler. den aktuellen Anruf halten

Einen anderen ankommenden Halten Sie oder den Anruf abweisen Lautstärke-Regler gedrückt.

Verbessern Sie die Sprachqualität Während am Telefon gesprochen wird.... 1 Halten Sie gedrückt. 2 KD-R981BT/KD-R784BT/KD-R782BT: Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. KD-R889BT/KD-R881BT: Drücken Sie , um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann . 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

Standard: XX MIC GAIN LEVEL –10 bis LEVEL +10 (LEVEL –04): Die Empfindlichkeit des Mikrofons nimmt mit höherer Zahl zu.

NR LEVEL LEVEL –05 bis LEVEL +05 (LEVEL 00): Passen Sie den Rauschunterdrückungspegel an, bis das geringste Rauschen bei einem Telefongespräch gehört wird.

ECHO CANCEL LEVEL –05 bis LEVEL +05 (LEVEL 00): Passen Sie die Verzögerungszeit für die Echo-Löschung an, bis das letzte Echo bei einem Telefongespräch gehört wird.

Bei zwei aktiven Anrufen... Aktuellen Anruf beenden und gehaltenen Anruf aktivieren

Halten Sie oder den Lautstärke-Regler gedrückt.

Umschalten zwischen aktuellem Anruf und gehaltenem Anruf

Stellen Sie die Telefonlautstärke Drehen Sie den Lautstärke-Regler während eines Anrufs. ein*1 [00] bis [35] (Standard: [15])

Drücken Sie eines Anrufs.

Umschalten zwischen Drücken Sie Freisprech- und Privatgespräch- Anrufs. Modi*2

Drücken Sie eines Anrufs.

*1 Diese Einstellung hat keine Auswirkung auf den Lautstärkepegel der anderen Quellen. *2 Die Bedienung kann je nach dem angeschlossenen Bluetooth-Gerät unterschiedlich sein.

5/9/2016 12:28:56 PM BLUETOOTH® Nehmen Sie die Einstellungen zum Empfang eines Anrufs vor 1 Drücken Sie

, um auf Bluetooth-Modus zu

2 KD-R981BT/KD-R784BT/KD-R782BT: Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. KD-R889BT/KD-R881BT: Drücken Sie , um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann . 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

Standard: XX SETTINGS AUTO ANSWER Tätigen Sie einen Ruf Sie können einen Ruf von der Ruf-Historie, dem Telefonbuch oder durch Wählen der Telefonnummer tätigen. Ruf durch Sprachbefehl ist auch möglich, wenn Ihr Handy dieses Merkmal hat. 1 Drücken Sie , um auf Bluetooth-Modus zu schalten. "(Name des ersten Geräts)" erscheint. • Wenn zwei Bluetooth-Telefone angeschlossen sind, drücken Sie erneut, um auf das andere Telefon umzuschalten. "(Name des zweiten Geräts)" erscheint. 2 KD-R981BT/KD-R784BT/KD-R782BT: Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. KD-R889BT/KD-R881BT: Drücken Sie , um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann . 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

(Nur gültig, wenn das Telefon PBAP unterstützt.) 1 Drücken Sie den Lautstärke-Regler (für KD-R981BT/KD-R784BT/KD-R782BT) oder (für KD-R889BT/KD-R881BT) zum Wählen eines Namens oder einer Telefonnummer. • “<” zeigt einen empfangenen Anruf an, “>” zeigt einen getätigten Anruf an, “M” zeigt einen verpassten Anruf an. • “NO HISTORY” erscheint, wenn kein aufgezeichneter Ruf-Verlauf oder eine Rufnummer vorhanden ist. 2 Drücken Sie den Lautstärke-Regler (für KD-R981BT/KD-R784BT/KD-R782BT) oder (für KD-R889BT/KD-R881BT) zum Anrufen.

(Nur gültig, wenn das Telefon PBAP unterstützt.) 1 Drücken Sie , um den gewünschten Buchstaben zu wählen (A bis Z, 0 bis 9, und OTHERS). • “OTHERS” erscheint, wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist. KD-R981BT/KD-R784BT/KD-R782BT: 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Namens, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen einer Telefonnummer, und drücken Sie dann den Regler zum Anrufen. KD-R889BT/KD-R881BT: 2 Drücken Sie zum Wählen eines Namens, und drücken Sie dann . 3 Drücken Sie zum Wählen einer Telefonnummer, und drücken Sie dann zum Anrufen. • Das Telefonbuch des angeschlossenen Telefons wird automatisch beim Pairing zur Einheit übertragen. • Dieses Gerät kann nur Buchstaben ohne Umlaute oder Akzentzeichen anzeigen. (Buchstaben mit Akzentzeichen wie “Ú” werden als “U” angezeigt.)

01 SEC bis 30 SEC: Die Einheit nimmt den ankommenden Ruf automatisch innerhalb der gewählten Zeit entgegen (in Sekunden). ; OFF: Hebt auf.

RING COLOR KD-R981BT/KD-R889BT/KD-R881BT: COLOR 01 bis COLOR 49 (COLOR 08): Wählt die Beleuchtungsfarbe für die Tasten oder Symbol-Taste als Benachrichtigung, wenn ein Ruf empfangen wird und während eines Rufs. ; OFF: Hebt auf.

RING ILLUMI KD-R784BT/KD-R782BT: BLINK 01 bis BLINK 05 (BLINK 02): Wählt das Benachrichtigungs-Blinkmuster für die Tasten, wenn ein Ruf empfangen wird. ; OFF: Hebt auf.

DIAL NUMBER KD-R981BT/KD-R784BT/KD-R782BT: 1 Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer (0 bis 9) oder eines Zeichens ( , #, +).

, um die Eingabeposition zu verschieben. Wiederholen Sie Schritt 1 und 2, bis die Eingabe der Telefonnummer beendet ist. 3 Drücken Sie den Lautstärke-Regler zum Anrufen. KD-R889BT/KD-R881BT: 1 Drücken Sie zum Wählen einer Nummer (0 bis 9) oder von Zeichen ( , #, +). 2 Drücken Sie , um die Eingabeposition zu verschieben. Wiederholen Sie Schritt 1 und 2, bis die Eingabe der Telefonnummer beendet ist. 3 Zum Anrufen drücken Sie .

VOICE Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern. ( Einen Ruf mit Spracherkennung tätigen)

Einen Ruf mit Spracherkennung tätigen gedrückt, um das angeschlossene Telefon zu 1 Halten Sie aktivieren.

2 Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern.

• Unterstützte Spracherkennungsmerkmale können sich je nach Telefon unterscheiden. Einzelheiten siehe Bedienungsanleitung des angeschlossenen Telefons.

• Diese Einheit unterstützt auch die Funktion “intelligenter persönlicher Assistent” des iPhone.

Einstellungen im Speicher Speichern Sie einen Kontakt im Speicher Sie können bis zu 6 Kontakte unter den Nummerntasten (1 bis 6) speichern.

KD-R981BT/KD-R784BT/KD-R782BT:

1 Drücken Sie , um auf Bluetooth-Modus zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [RECENT CALL], [PHONEBOOK] oder [DIAL NUMBER], und drücken Sie dann den Regler.

3 Drehen Sie den Lautstärke-Regler zum Wählen eines Kontakts oder zum Eingeben einer Telefonnummer. Wenn ein Kontakt gewählt wird, drücken Sie den Lautstärke-Regler zur Anzeige der Telefonnummer. 4 Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. “MEMORY P(gewählte Festsendernummer)” erscheint, wenn der Kontakt gespeichert ist.

KD-R889BT/KD-R881BT:

1 Drücken Sie 2 Drücken Sie

, um auf Bluetooth-Modus zu schalten. zum Wählen von [RECENT CALL], [PHONEBOOK] oder . 3 Drücken Sie zum Wählen eines Kontakts oder zum Eingeben einer Telefonnummer. Wenn ein Kontakt gewählt wird, drücken Sie zur Anzeige der Telefonnummer. 4 Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. “MEMORY P(gewählte Festsendernummer)” erscheint, wenn der Kontakt gespeichert ist. Zum Löschen eines Kontakts aus dem Festspeicher wählen Sie [DIAL NUMBER] in Schritt 2 und speichern Sie eine leere Nummer.

[DIAL NUMBER], und drücken Sie dann

Einen Ruf aus dem Speicher tätigen , um auf Bluetooth-Modus zu schalten. 1 Drücken Sie 2 Drücken Sie eine der Zifferntasten (1 bis 6). 3 Drücken Sie den Lautstärke-Regler (für KD-R981BT/KD-R784BT/KD-R782BT) oder (für KD-R889BT/KD-R881BT) zum Anrufen. “NO PRESET” erscheint, wenn kein Kontakt gespeichert ist.

DEUTSCH JS_JVC_KD_R981_E_GE.indd 15

5/9/2016 12:28:57 PM BLUETOOTH® Bluetooth-Modus-Einstellungen

AUTO PAIRING Bluetooth-Gerät aus (iPhone/iPod touch/Android-Gerät), wenn sie über die USB-Eingangsklemme verbunden wird. Je nach dem Betriebssystem des angeschlossenen Geräts arbeitet diese Funktion möglicherweise nicht. ; OFF: Hebt auf.

1 Halten Sie gedrückt. 2 KD-R981BT/KD-R784BT/KD-R782BT: Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. KD-R889BT/KD-R881BT: Drücken Sie , um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann . 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

ON: Die Einheit führt automatisch Pairing mit dem unterstützten

INITIALIZE YES: Initialisiert alle Bluetooth-Einstellungen (einschließlich gespeichertes Pairing, Telefonbuch usw.). ; NO: Hebt auf.

INFORMATION MY BT NAME: Zeigt den Namen der Einheit an (“KD-R9

BT”/“KD-R7 BT”). ; MY ADDRESS: Zeigt die Adresse dieser Einheit.

* Sie können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit anschließen.

Standard: XX Prüfmodus für Bluetooth-Kompatibilität

BT MODE PHONE SELECT* AUDIO SELECT*

DEVICE DELETE Wählt das Telefon oder Audiogerät zum Anschließen oder Abtrennen. “ ” erscheint vor dem Gerätenamen, wenn angeschlossen. “ ” erscheint vor dem aktuellen Wiedergabe-Audiogerät.

KD-R981BT/KD-R784BT/KD-R782BT: 1 Drehen Sie den Lautstärke-Regler zum Wählen eines Geräts zum Löschen, und drücken Sie dann den Regler.

2 Drehen Sie den Lautstärke-Regler zum Wählen von [YES] oder [NO], und drücken Sie dann den Regler. KD-R889BT/KD-R881BT: 1 Drücken Sie zum Wählen eines zu löschenden Geräts, und drücken Sie dann .

zum Wählen von [YES] oder [NO], und drücken Sie dann .

PIN CODE EDIT (0000)

Ändert den PIN-Code (bis zu 6 Stellen). 1 Drehen Sie den Lautstärkeregler (für KD-R981BT/KD-R784BT/KD-R782BT), oder drücken Sie (für KD-R889BT/KD-R881BT) zum Wählen einer Nummer. 2 Drücken Sie , um die Eingabeposition zu verschieben. Wiederholen Sie Schritt 1 und 2, bis die Eingabe des PIN-Codes beendet ist. 3 Drücken Sie den Lautstärke-Regler (für KD-R981BT/KD-R784BT/KD-R782BT) oder (für KD-R889BT/KD-R881BT) zum Bestätigen.

RECONNECT ON: Die Einheit stellt die Verbindung automatisch neu her, wenn das zuletzt angeschlossene Bluetooth-Gerät innerhalb der Reichweite ist. ; OFF: Hebt auf.

Sie können die Konnektivität des unterstützten Profils zwischen dem Bluetooth-Gerät und der Einheit prüfen. • Stellen Sie sicher, dass kein Bluetooth-Gerät gekoppelt ist. 1 Halten Sie gedrückt. “BLUETOOTH” “CHECK MODE” erscheint. “SEARCH NOW USING PHONE” “PIN IS 0000” scrollt durch das Display. 2 Suchen und wählen Sie “KD-R9 BT”/“KD-R8 BT”/ “KD-R7 BT” am Bluetooth-Gerät innerhalb von 3 Minuten. 3 Führen Sie (A), (B) oder (C) aus, je nachdem was im Display erscheint. (A) “PAIRING” “XXXXXX” (6-stelliger Passkey): Stellen Sie sicher, dass der gleiche Passkey auf der Einheit und auf dem Bluetooth-Gerät erscheint, und bedienen Sie dann das Bluetooth-Gerät, um den Passkey zu bestätigen. (B) “PAIRING” “PIN IS 0000”: Geben Sie “0000” auf dem Bluetooth-Gerät ein. (C) “PAIRING”: Bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen.

Data Size: Book Size:

B6L (182 mm x 128 mm) B6L (182 mm x 128 mm)

5/9/2016 12:28:57 PM BLUETOOTH® Nachdem das Pairing erfolgreich ausgeführt ist, erscheint “PAIRING OK” “[Gerätename]”, und die Prüfung der Bluetooth-Kompatibilität beginnt. Wenn “CONNECT NOW USING PHONE” erscheint, bedienen Sie das Bluetooth-Gerät, um Telefonbuch-Zugriff zu erlauben, um fortzufahren. “TESTING” blinkt im Display. Das Konnektivitätsergebnis blinkt im Display. “PAIRING OK” und/oder “HANDS-FREE OK”*1 und/oder “AUD.STREAM OK”*2 und/oder “PBAP OK”*3 : Kompatibel *1 Kompatibel mit Hands-Free Profile (HFP) *2 Kompatibel mit Advanced Audio Distribution Profile (A2DP) *3 Kompatibel mit Phonebook Access Profile (PBAP) Nach 30 Sekunden erscheint “PAIRING DELETED”, um anzuzeigen, dass Pairing gelöscht wurde, und die Einheit beendet den Prüfmodus. • Zum Abbrechen halten Sie (für KD-R981BT/ KD-R784BT/KD-R782BT) oder (für KD-R889BT/KD-R881BT) gedrückt, um die Stromversorgung auszuschalten, und schalten Sie dann die Stromversorgung erneut ein.

BLUETOOTH — Audio KD-R981BT/KD-R784BT/KD-R782BT: Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf BluetoothAudiogeräten herstellen und zwischen diesen Geräten umschalten.

KD-R889BT/KD-R881BT:

Audioplayer über Bluetooth 1 Drücken Sie

(für KD-R981BT/KD-R784BT/KD-R782BT) oder R889BT/KD-R881BT) wiederholt zum Wählen von BT AUDIO. • KD-R889BT/KD-R881BT: Durch Drücken von gehen Sie direkt zu BT AUDIO.

2 Bedienen Sie den Bluetooth-Audioplayer zum Starten der Wiedergabe. Zum

KD-R981BT/KD-R784BT/KD-R782BT: Drücken Sie den Lautstärke-Regler. KD-R889BT/KD-R881BT: Drücken Sie .

Wählen Sie die Gruppe oder den Ordner

Rückwärts-Sprung/Vorwärts-Sprung

Vorspulen/Rückspulen

Standard: XX Auf der Frontblende

GROUP RANDOM, ALL RANDOM, RANDOM OFF Auswählen einer Datei aus einem Ordner/ einer Liste Umschalten zwischen angeschlossenen Bluetooth-Audiogeräten

Siehe “Auswählen einer Datei aus einem Ordner/einer Liste” auf Seite 10. Drücken Sie 5.*

REMOTE APP SELECT IOS

* Durch Drücken der “Play”-Taste am angeschlossenen Gerät selber wird ebenfalls die Tonausgabe vom Gerät umgeschaltet. Die Bedienungen und Displayanzeigen unterscheiden möglicherweise sich je nach Verfügbarkeit auf dem angeschlossenen Gerät.

Einstellungen zur Verwendung der JVC Remote-Anwendung Die JVC Remote-Anwendung ist darauf ausgelegt, die Funktionen des JVCAutoreceivers von den folgenden Geräte zu steuern. Vorbereitung: Installieren Sie vor dem Verbinden die neueste Version der JVC Remote-Anwendung auf Ihrem Gerät. Für die neueste Information besuchen Sie <http://www.jvc.net/cs/car/>. KD-R981BT/KD-R889BT/KD-R881BT: iPhone/iPod (über Bluetooth oder über USBEingang) oder Android-Smartphone (über Bluetooth) KD-R784BT/KD-R782BT: Android-Smartphone (über Bluetooth)

1 Halten Sie gedrückt. 2 KD-R981BT/KD-R784BT/KD-R782BT: Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. KD-R889BT/KD-R881BT: Drücken Sie , um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann . 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

Wählen Sie das Gerät (IOS oder ANDROID), das die Anwendung ausführen soll.

YES: Wählt das über Bluetooth oder USB-Eingang angeschlossene iPhone/iPod, das die Anwendung ausführen soll. ; NO: Hebt auf. Wenn IOS gewählt ist, wählen Sie iPod BT Quelle (oder iPod USB, wenn Ihr iPhone/iPod über USBEingang angeschlossen ist) zum Aktivieren der Anwendung. • Die Konnektivität der Anwendung wird unterbrochen oder abgetrennt, wenn: – Sie von der iPod BT-Quelle auf eine andere Wiedergabequelle umschalten, die über den USB-Eingang angeschlossen ist. – Sie können von iPod USB-Quelle auf iPod BT-Quelle umschalten.

ANDROID YES: Wählt das Android-Smartphone zur Verwendung der Anwendung über Bluetooth. ; NO: Hebt auf. ANDROID LIST*: Wählt das Android-Smartphone zur Verwendung aus der Liste.

STATUS Zeigt den Status des gewählten Geräts. IOS CONNECTED: Sie können die Anwendung mit dem über Bluetooth oder USB-Eingang angeschlossenen iPhone/iPod verwenden. IOS NOT CONNECTED: Kein IOS-Gerät ist zur Verwendung der Anwendung angeschlossen. ANDROID CONNECTED: Sie können die Anwendung mit dem über Bluetooth angeschlossenen Android-Smartphone verwenden. ANDROID NOT CONNECTED: Kein Android-Gerät ist zur Verwendung der Anwendung angeschlossen.

* Wird nur angezeigt, wenn [ANDROID] unter [SELECT] auf [YES] gestellt ist.

Hören von iPhone/iPod über Bluetooth (für KD-R981BT/KD-R889BT/ KD-R881BT) Sie können die Titel auf dem iPhone/iPod über Bluetooth auf dieser Einheit hören. Drücken Sie (für KD-R981BT) oder (für KD-R889BT/ KD-R881BT) wiederholt zum Wählen von iPod BT. • Sie können das iPod/iPhone auf gleiche Weise wie iPod/iPhone über USB-Eingang bedienen. ( 8) • Wenn Sie ein iPhone/iPod an den USB-Eingang anschließen, während Sie die iPod BT-Quelle hören, schaltet die Quelle automatisch auf iPod USB um. Drücken Sie (für KD-R981BT) oder (für KD-R889BT/KD-R881BT) , um iPod BT zu wählen wenn das Gerät immer noch über Bluetooth angeschlossen ist.

DEUTSCH JS_JVC_KD_R981_E_GE.indd 18

Andere Einstellungen 1 Halten Sie gedrückt. 2 KD-R981BT/KD-R784BT/KD-R782BT: Drehen Sie den Lautstärke-Regler, um

KD-R889BT/KD-R881BT:

einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. KD-R889BT/KD-R881BT: Drücken Sie , um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann . 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

Wählen Sie einen Vorwahl-Equalizer (für KD-R981BT/KD-R784BT/

Standard: XX KD-R782BT) Drücken Sie wiederholt. (oder) Drücken Sie , und drehen Sie dann den Lautstärke-Regler innerhalb von 5 Sekunden. Vorwahl-Equalizer: FLAT (Standard), DRVN 3, DRVN 2, DRVN 1, HARD ROCK, HIP HOP, JAZZ, POP, R&B, USER, CLASSICAL • Der Drive-Equalizer (DRVN 3/DRVN 2/DRVN 1) hebt spezifische Frequenzen an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern.

Speichern Ihre eigenen Klangeinstellungen (für KD-R981BT/ KD-R784BT/KD-R782BT)

1 Halten Sie gedrückt, um auf EASY EQ-Suche zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler. Siehe [EASY EQ] bezüglich der Einstellung, und das Ergebnis wird unter [USER] gespeichert. • Zum Zurückschalten zum vorherigen Einstellelement drücken Sie . • Zum Beenden drücken Sie .

EQ SETTING PRESET EQ Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist. • Wählen Sie [USER], um die in [EASY EQ] oder [PRO EQ] vorgenommenen Einstellungen zu verwenden. FLAT/DRVN 3/DRVN 2/DRVN 1/HARD ROCK/HIP HOP/JAZZ/POP/R&B/USER/

CLASSICAL EASY EQ Justieren Ihre eigenen Klangeinstellungen. • Diese Einstellungen werden unter [USER] gespeichert. • Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [PRO EQ] beeinflussen. SUB.W SP*1*2: 00 bis +06 (Standard: 03 SUB.W*1*3: –50 bis +10 00 BASS: LVL–09 bis LVL+09 LVL 00 MID: LVL–09 bis LVL+09 LVL 00 TRE: LVL–09 bis LVL+09 LVL 00)

5/9/2016 12:28:59 PM AUDIOEINSTELLUNGEN Justieren Ihre eigenen Klangeinstellungen. • Diese Einstellungen werden unter [USER] gespeichert. • Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [EASY EQ] beeinflussen.

POSITION L15 bis POSITION R15 (POSITION 00): Stellen Sie die

VOLUME ADJUST LEVEL –15 bis LEVEL +06 (LEVEL 00): Nehmen Sie die Vorwahl des

Ausgangsbalance zwischen linken und rechten Lautsprechern ein. anfänglichen Lautstärkepegels für jede Quelle (in Bezug auf den FM (UKW)Lautstärkepegel) vor. Vor der Einstellung wählen Sie eine anzupassende Quelle aus.

62.5HZ LEVEL –09 bis LEVEL +09 (LEVEL 00): Stellt den Pegel zum Speichern für jede Quelle ein.

AMP GAIN LOW POWER: Beschränkt den maximalen Lautstärkepegel auf 25. (Wählen Sie dies, wenn die Maximalleistung jedes Lautsprechers weniger als 50 W beträgt, um Schäden an den Lautsprechern zu verhindern). ; HIGH POWER: Der maximale Lautstärkepegel ist 35.

(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) Wählen Sie je nach der Art des Lautsprecheranschlusses die geeignete Einstellung, um den gewünschten Ausgang zu erhalten. ( 21, Lautsprecher-

(Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)

ON: Schaltet den erweiterten Bass ein. ; OFF: Hebt auf. 100HZ/160HZ/250HZ/400HZ/630HZ/1KHZ/1.6KHZ/2.5KHZ/4KHZ/6.3KHZ/10KHZ/ 16KHZ LEVEL –09 bis LEVEL +09 (LEVEL 00): Stellt den Pegel zum Speichern für jede Quelle ein.

Ausgangseinstellungen)

(Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)

1.35/1.50/2.00: Den Qualitätsfaktor einstellen.

AUDIO CONTROL SPEAKER SIZE Je nach dem gewählten Übergangstyp ( [X ' OVER TYPE]) werden die Einstellpunkte 2-Wege-Übergang oder 3-Wege-Übergang gezeigt. ( 22,

X ' OVER Als Standard ist der 2-Wege-Übergangstyp gewählt.

BASS BOOST LEVEL +01 bis LEVEL +05: Wählt Ihren bevorzugten Bass-Boost-Pegel. ; OFF: Hebt auf.

LOUDNESS LEVEL 01/LEVEL 02: Verstärkt niedrige oder hohe Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten. ; OFF: Hebt auf

CAR SETTINGS SUB.W LEVEL*1

X ' OVER TYPE PRE-OUT*3

(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) SUB.W 00 bis SUB.W +06 (SUB.W +03): Stellt den Ausgangspegel des über Lautsprecherleitung angeschlossenen Subwoofers ein. ( 32)

SUB.W –50 bis SUB.W +10 (SUB.W 00): Stellt den Ausgangspegel des an die Line-Out-Anschlüsse (SW oder REAR/SW) über einen externen Verstärker angeschlossenen Subwoofers ein. ( 32)

ON: Schaltet den Subwoofer-Ausgang ein. ; OFF: Hebt auf.

(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) POSITION R15 bis POSITION F15 (POSITION 00): Stellen Sie die Ausgangsbalance zwischen vorderen und hinteren Lautsprechern ein.

Übergangseinstellungen)

23, Einstellungen der digitalen Zeitanpassung.

Vorsicht: Passen Sie die Lautstärke an, bevor der Punkt [X ' OVER TYPE] geändert wird, um plötzliche Schwankungen im Ausgangspegel zu vermeiden.

(Wird nur angezeigt, wenn [3-WAY] gewählt ist.) YES: Wählt den Zwei-Wege-Übergangstyp. ; NO: Hebt auf.

(Wird nur angezeigt, wenn [2-WAY] gewählt ist.) YES: Wählt den Drei-Wege-Übergangstyp. ; NO: Hebt auf.

*1 Wird nur angezeigt, wenn [SUBWOOFER SET] auf [ON] gestellt ist. *2 Für 2-Wege-Übergang: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [SUB.W/SUB.W] gestellt ist. ( 21) *3 Für 2-Wege-Übergang: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] gestellt ist. ( 21) *4 Die Einstellung kann nicht den Subwoofer-Ausgang beeinflussen.

DEUTSCH JS_JVC_KD_R981_E_GE.indd 20

(Gilt nicht für TUNER-Quelle.)

SMALL/MEDIUM/LARGE: Erlaubt virtuelle Verbesserung des Klangraums. ; OFF: Hebt auf.

SND RESPONSE LEVEL1/LEVEL2/LEVEL3: Lässt den Klang virtuell realistischer wirken. ; OFF: Hebt auf.

SOUND LIFT LOW/MIDDLE/HIGH: Stellt die von den Lautsprechern gehörte Klangposition virtuell ein. ; OFF: Hebt auf.

VOL LINK EQ ON: Hebt die Frequenz an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern. ; OFF: Hebt auf.

(Gilt nicht für TUNER-Quelle und AUX-Quelle.) ON: Verbessern Sie die Klangqualität von komprimierter Musik. ; OFF: Hebt auf.

Lautsprecher-Ausgangseinstellungen [SPK/PRE OUT] (Gilt nur wenn [X ' OVER TYPE ] auf [2-WAY] gestellt ist.) ( 20) Wählen Sie die Ausgangseinstellung für die Lautsprecher [SPK/PRE OUT], basierend auf der Art des Lautsprecheranschlusses.

Audiosignal über Line-Out-Anschluss FRONT Vorderer Lautsprecherausgang

Hinterer Lautsprecherausgang

REAR/SUB.W (Standard)

Vorderer Lautsprecherausgang

SUB.W/SUB.W Vorderer Lautsprecherausgang

KD-R784BT: Audiosignal über Line-Out-Anschluss

SUB.W/SUB.W Subwoofer-Ausgang

Anschluss über Lautsprecherkabel Für Verbindungen ohne externen Verstärker. Mit diesen Einstellungen können Sie aber auch den Subwoofer-Ausgang genießen. ( 32)

Anschluss über Line-Out-Buchsen [SPK/PRE OUT]

KD-R981BT: Audiosignal über Line-Out-Anschluss

FRONT REAR/REAR (Standard) Vorderer Lautsprecherausgang

REAR/SUB.W SUB.W/SUB.W

( Nicht verfügbar ) Vorderer Lautsprecherausgang

REAR Hinterer Lautsprecherausgang ( Nicht verfügbar )

Audiosignal über hintere Lautsprecherleitung

Für Verbindungen über einen externen Verstärker. ( 32)

REAR/SW REAR/REAR SW Subwoofer-Ausgang ( Nicht verfügbar )

L (links): Subwoofer-Ausgang Subwoofer-Ausgang R (rechts): (Stummschaltung)

REAR/REAR Hinterer Lautsprecherausgang

Hinterer Lautsprecherausgang

REAR/SUB.W Hinterer Lautsprecherausgang

Hinterer Lautsprecherausgang

SUB.W/SUB.W Subwoofer-Ausgang

Wenn [SUB.W/SUB.W] gewählt ist: – [120HZ] ist in [SUBWOOFER LPF] gewählt, und [THROUGH] steht nicht zur Verfügung. – [POSITION R02] ist in [FADER] gewählt, und der Wahlbereich ist [POSITION R15] bis [POSITION 00].

5/9/2016 12:29:00 PM AUDIOEINSTELLUNGEN Übergangseinstellungen Im Folgenden werden die verfügbaren Einstellpunkte für 2-Wege-Übergang und 3-Wege-Übergang gezeigt.

Vorsicht Wählen Sie einen Übergangstyp entsprechend der Art des Anschlusses der Lautsprecher. ( 32) Wenn Sie einen falschen Typ wählen: • Die Lautsprecher können beschädigt werden. • Der Ausgangstonpegel kann sehr hoch oder niedrig sein. SPEAKER SIZE Wählt entsprechend der Größe der angeschlossenen Lautsprecher für optimale Leistung. • Die Einstellungen für Frequenz und Flanke werden automatisch für die Übergangseinstellung des gewählten Lautsprechers übernommen. • Wenn 2-Wege-Übergang gewählt ist und [NONE] für [TWEETER] von [FRONT], [REAR] und [SUBWOOFER] für [SPEAKER SIZE] gewählt ist, steht die Einstellung [X ‘ OVER] des gewählten Lautsprechers nicht zur Verfügung. • Wenn 3-Wege-Übergang gewählt ist, wenn [NONE] für [WOOFER] von [SPEAKER SIZE] gewählt ist, steht die Einstellung [X’OVER] von [WOOFER] nicht zur Verfügung. X ‘ OVER (Übergang) • [FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: Passt die Übergangsfrequenz für die gewählten Lautsprecher an (Hochpassfilter oder Tiefpassfilter). Wenn [THROUGH] gewählt ist, werden alle Signale zu den gewählten Lautsprechern gesendet. • [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/ [LPF SLOPE]: Passt die Stellt die Übergangsflanke an. Nur wählbar, wenn eine andere Einstellung als [THROUGH] für die Übergangsfrequenz gewählt ist. • [SW LPF PHASE]/[PHASE]: Wählt die Phase des Lautsprecherausgangs so, dass sie dem anderen Lautsprecherausgang entspricht. • [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: Passt die Ausgangslautstärke des gewählten Lautsprechers an.

Einstellpunkte für 2-Wege-Übergang

10KHZ/12.5KHZ GAIN LEFT

–08DB bis 00DB GAIN RIGHT

–08DB bis 00DB F-HPF FRQ

30HZ/40HZ/50HZ/60HZ/70HZ/80HZ/90HZ/100HZ/

120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH F-HPF SLOPE

–08DB bis 00DB R-HPF FRQ

120HZ/150HZ/180HZ/220HZ/250HZ/THROUGH R-HPF SLOPE

–08DB bis 00DB SW LPF FRQ

5/9/2016 12:29:00 PM AUDIOEINSTELLUNGEN Einstellpunkte für 3-Wege-Übergang

8CM/10CM/12CM/13CM/16CM/17CM/18CM/4×6/5×7/6×8/6×9

Die digitale Zeitanpassung stellt die Verzögerungszeit des Lautsprecherausgangs ein, um eine geeignetere Umgebung für Ihr Fahrzeug zu erzeugen. • Für die weitere Informationen, 24, Bestimmen des Werts für [DISTANCE] und [GAIN] unter [DTA SETTINGS].

–08DB bis 00DB POSITION Wählt Ihre Hörposition (Bezugspunkt). ALL: Keine Kompensation ; FRONT RIGHT: Vorderer rechter Sitz ; FRONT LEFT: Vorderer linker Sitz ; FRONT ALL: Vorderer Sitz • [FRONT ALL] wird nur angezeigt, wenn [X ' OVER TYPE] auf [2-WAY] gestellt ist. ( 20)

0CM bis 610CM: Stellen Sie den auszugleichenden Abstand fein ein. –8DB bis 0DB: Nehmen Sie Anpassung der Ausgangslautstärke des gewählten Lautsprechers vor. YES: Setzt die Einstellungen ([DISTANCE] und [GAIN]) der gewählten [POSITION] auf Standardwerte zurück. ; NO: Hebt auf.

–08DB bis 00DB LPF FRQ

–08DB bis 00DB Identifizieren Sie Ihren Fahrzeugtyp und die Lage der hinteren Lautsprecher, um die Anpassung für [DTA SETTINGS] vorzunehmen.

CAR SETTINGS CAR TYPE COMPACT/FULL SIZE CAR/WAGON/MINIVAN/SUV/ MINIVAN(LONG): Wählt den Typ des Fahrzeugs. ; OFF: Keine Kompensation.

Wählt die Lage der hinteren Lautsprecher in Ihrem Fahrzeug, um den weitesten Abstand von der gewählten Hörposition zu berechnen (Bezugspunkt). • DOOR/REAR DECK: Nur wählbar, wenn [CAR TYPE] als [OFF], [COMPACT], [FULL SIZE CAR], [WAGON] oder [SUV] gewählt ist. • 2ND ROW/3RD ROW: Nur wählbar, wenn [CAR TYPE] als [MINIVAN] oder [MINIVAN(LONG)] gewählt ist.

*1 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/REAR] oder [REAR/SUB.W] gestellt ist. ( 21) *2 Außer bei KD-R981BT: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] gestellt ist. ( 21) *3 Wird nur angezeigt, wenn [SUBWOOFER SET] auf [ON] gestellt ist. ( 20)

5/9/2016 12:29:00 PM DISPLAY-EINSTELLUNGEN AUDIOEINSTELLUNGEN Bestimmen des Werts für [DISTANCE] und [GAIN] unter [DTA SETTINGS] Wenn Sie den Abstand von der Mitte der momentan eingestellten Hörposition zu jedem Lautsprecher festlegen, wird die Verzögerungszeit automatisch berechnet und eingestellt. 1 Bestimmen Sie die Mitte der momentan eingestellten Hörposition als Bezugspunkt. 2 Messen Sie den Abstand vom Bezugspunkt zu den Lautsprechern. 3 Berechnen Sie die Unterschiede zwischen dem Abstand des am weitesten entfernten Lautsprechers (hinteren Lautsprechers) und anderen Lautsprechern. 4 Stellen Sie den in Schritt 3 für die einzelnen Lautsprecher berechneten Wert für [DISTANCE] ein. 5 Stellen Sie [GAIN] für einzelne Lautsprecher ein. Beispiel: Wenn [FRONT ALL] als Hörposition gewählt ist

KD-R784BT/KD-R782BT:

*1 Bevor Sie eine Einstellung vornehmen, wählen Sie den Lautsprecher aus. Wenn 2-Wege-Übergang gewählt ist:

FRONT LEFT/FRONT RIGHT/REAR LEFT/REAR RIGHT/SUBWOOFER – [REAR LEFT], [REAR RIGHT] und [SUBWOOFER] ist nur wählbar, wenn eine andere Einstellung als [NONE] für [REAR] und [SUBWOOFER] unter [SPEAKER SIZE] gewählt ist. ( 22)

KD-R889BT/KD-R881BT: Symbol-Taste

Wenn 3-Wege-Übergang gewählt ist:

TWEETER LEFT/TWEETER RIGHT/MID LEFT/MID RIGHT/WOOFER – [WOOFER] ist nur wählbar, wenn eine andere Einstellung als [NONE] und [WOOFER] unter [SPEAKER SIZE] gewählt ist. ( 23) *2 Wird nur angezeigt, wenn [X ' OVER TYPE ] auf [2-WAY] ( 20) gestellt ist und eine andere Einstellung als [NONE] für [REAR] unter [SPEAKER SIZE] gewählt ist. ( 22)

1 Halten Sie gedrückt. 2 KD-R981BT/KD-R784BT/KD-R782BT: Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands ( 25), und drücken Sie dann den Regler. KD-R889BT/KD-R881BT: Drücken Sie um einen Gegenstand zu wählen ( 25), und drücken Sie dann . 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Drücken Sie zum Beenden. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie .

5/9/2016 12:29:01 PM DISPLAY-EINSTELLUNGEN Standard: XX DISPLAY DIMMER BRIGHTNESS COLOR (für KD-R981BT/KD-R889BT/KD-R881BT) Bei KD-R981BT:

Blenden Sie die Beleuchtung ab. OFF: Die Abblendung ist ausgeschaltet. Die Helligkeit wechselt auf [DAY]-Einstellung um. ON: Die Abblendung ist eingeschaltet. Die Helligkeit wechselt auf [NIGHT]-Einstellung um. ( [BRIGHTNESS]) DIMMER TIME: Stellen Sie die Anfangs- und Endzeit für die Abblendfunktion ein. KD-R981BT/KD-R784BT/KD-R782BT: 1 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [ON], und drücken Sie dann den Regler. 2 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [OFF], und drücken Sie dann den Regler. (Standard: [ON]: 18:00 ; [OFF]: 6:00) KD-R889BT/KD-R881BT: 1 Drücken Sie zum Einstellen der Einschaltzeit [ON], und drücken Sie dann . 2 Drücken Sie zum Einstellen der Einschaltzeit [OFF], und drücken Sie dann . (Standard: [ON]: 18:00 ; [OFF]: 6:00) DIMMER AUTO: Die Abblendung schaltet automatisch ein und aus, wenn Sie die Autoscheinwerfer ein- oder ausschalten.*1 Stellen Sie die Helligkeit für Tag und Nacht separat ein. 1 DAY/NIGHT: Wählen Sie Tag oder Nacht. 2 Wählen Sie eine Zone. ( 24) 3 LEVEL 00 bis LEVEL 31: Stellen Sie den Helligkeitspegel ein. (Standard: KD-R981BT: [DAY]: LEVEL 31 ; [NIGHT]: LEVEL 11 KD-R889BT/KD-R881BT/KD-R784BT/KD-R782BT: BUTTON ZONE: [DAY]: LEVEL 25 ; [NIGHT]: LEVEL 09 DISP ZONE: [DAY]: LEVEL 31 ; [NIGHT]: LEVEL 12)

TEXT SCROLL*2 SCROLL ONCE: Scrollt die Display-Information einmal. ; SCROLL AUTO: Wiederholt das Scrollen in 5-Sekunden-Intervallen. ; SCROLL OFF: Hebt auf.

PRESET Wählen Sie die Beleuchtungsfarben für die Taste und das Display separat. Standardfarbe: ALL ZONE: [COLOR 08], DISP ZONE: [COLOR 01], ZONE 1: [COLOR 08], ZONE 2: [COLOR 46] 1 Wählen Sie eine Zone. ( 24) 2 Wählen Sie eine Farbe für die gewählte Zone. • COLOR 01 bis COLOR 49 • USER: Die Farbe, die Sie für [DAY COLOR] oder [NIGHT COLOR] festgelegt haben, wird gezeigt. • COLOR FLOW01 bis COLOR FLOW03: Die Farbe wechselt bei unterschiedlichen Geschwindigkeiten. • GROOVE/TECHNO/EMOTION/RELAX/SPECTRUM/SWEEP/POP: Das gewählte Farbmuster wird gezeigt.*3 (Nur wählbar, wenn [ALL ZONE] in Schritt 1 gewählt wurde.)

DAY COLOR Speichern Sie Ihre eigenen Tages- und Nachtbeleuchtungsfarben für verschiedene Zonen. Standardfarbe: ZONE 1: [RED 00], [GREEN 05], [BLUE 31] DISP ZONE: [RED 20], [GREEN 31], [BLUE 31] ZONE 2: [RED 00], [GREEN 31], [BLUE 00] 1 Wählen Sie eine Zone. ( 24) 2 RED/GREEN/BLUE: Wählen Sie eine Primärfarbe. 3 00 bis 31: Wählen Sie den Pegel. Wiederholen Sie Schritt 2 und 3 zur Einstellung aller Primärfarben. • Ihre Einstellung wird unter [USER] in [PRESET] gespeichert. • Wenn [00] für alle Primärfarben für [DISP ZONE] gewählt ist, erscheint nichts im Display. • [NIGHT COLOR] oder [DAY COLOR] wird durch Ein- oder Ausschalten des Autoscheinwerfers umgestellt.

NIGHT COLOR COLOR GUIDE ON: Die Farbe der Tastenbeleuchtung wechselt auf weiße Farbe um, wenn im Menü-Modus oder beim Wählen einer Musikdatei aus einem Ordner/einer Liste. Während die Farbe von

[DISP ZONE] zufällig entsprechend dem Lautstärkepegel wechselt. ; OFF: Hebt auf.

*1 Die Steuerleitungsverbindung für Beleuchtung ist erforderlich. ( 32) *2 Manche Zeichen oder Symbole werden nicht richtig angezeigt (oder werden ausgeblendet). *3 Wenn eines dieser Farbmuster gewählt ist, wechselt die Beleuchtungsfarbe für [ZONE 1], [DISP ZONE], [ZONE 2] auf Standardfarbe.

DEUTSCH JS_JVC_KD_R981_E_GE.indd 25

5/9/2016 12:29:01 PM DISPLAY-EINSTELLUNGEN Bei KD-R889BT/KD-R881BT (nur Symbol-Taste):

PRESET Wählen Sie eine Beleuchtungsfarbe für die Symbol-Taste. Standardfarbe: [COLOR FLOW01] • COLOR 01 bis COLOR 49 • USER: Die Farbe, die Sie für [DAY COLOR] oder [NIGHT COLOR] festgelegt haben, wird gezeigt. • COLOR FLOW01 bis COLOR FLOW03: Die Farbe wechselt bei unterschiedlichen Geschwindigkeiten. • Vorgabetaste: CRYSTAL, FLOWER, FOREST, GRADATION, OCEAN, SUNSET,

ZUR BEZUGNAHME Wartung Reinigung des Geräts Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber.

Reinigung des Steckverbinders Die Frontblende abnehmen und den Anschluss sanft mit einem Wattetupfer oder Lappen reinigen, wobei darauf geachtet werden muss, die Anschlusskontakte nicht zu beschädigen. Anschluss (an der Rückseite der Frontblende)

RELAX DAY COLOR NIGHT COLOR MENU COLOR Speichern Sie Ihre eigenen Tages- und Nachtfarben für die Symbol-Taste. Standardfarbe: [RED 31], [GREEN 31], [BLUE 23] 1 RED/GREEN/BLUE: Wählen Sie eine Primärfarbe. 2 00 bis 31: Wählen Sie den Pegel. Wiederholen Sie Schritt 1 und 2 zur Einstellung aller Primärfarben. • Ihre Einstellung wird unter [USER] in [PRESET] gespeichert. • [NIGHT COLOR] oder [DAY COLOR] wird durch Ein- oder Ausschalten des Autoscheinwerfers umgestellt.

Handhabung von Discs: • Berühren Sie nicht die Aufnahme-Oberfläche der Disc. • Kleben Sie keine Aufkleber oder ähnliches auf eine Disc. Verwenden Sie dem entsprechend auch keine Discs, auf • • • • •

denen sich bereits ein Aufkleber befindet. Verwenden Sie kein Zubehör für die Disc. Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin. Reinigen Sie die Disc mit einem trockenen Silikonlappen oder weichen Lappen. Verwenden Sie keine Lösungsmittel. Ziehen Sie Discs beim Entfernen aus dem Gerät horizontal heraus. Entfernen Sie vor dem Einsetzen einer Disc die Grate vom Mittenloch und der Disc-Kante.

ON: Die Farbe der Symbol-Tastenbeleuchtung wechselt auf weiße Farbe um, wenn im MenüModus oder beim Wählen einer Musikdatei aus einem Ordner/einer Liste. ; OFF: Hebt auf.

Weitere Informationen Bei:

– Neuste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel – JVC-Originalanwendung – Jegliche neuesten Informationen Besuchen Sie <http://www.jvc.net/cs/car/>.

Allgemeines • Dieses Gerät kann nur die folgenden CDs abspielen:

• DualDisc-Wiedergabe: Die Nicht-DVD-Seite einer “DualDisc” entspricht nicht dem “Compact Disc Digital Audio”-Standard. Deshalb kann die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen werden. • Für detaillierte Information und Hinweise über abspielbare Audiodateien besuchen Sie <http://www.jvc.net/cs/car/>.

B6L (182 mm x 128 mm) B6L (182 mm x 128 mm)

5/9/2016 12:29:02 PM ZUR BEZUGNAHME Abspielbare Dateien • Wiederzugebende Audiodateien: Für Disc:

KD-R981BT/KD-R889BT/KD-R881BT: MP3 (.mp3), WMA (.wma), AAC (.aac) KD-R784BT/KD-R782BT: MP3 (.mp3), WMA (.wma) Für USB-Massenspeichergerät: KD-R981BT/KD-R889BT/KD-R881BT: MP3 (.mp3), WMA (.wma), AAC (.aac), WAV (.wav), FLAC (.flac) KD-R784BT/KD-R782BT: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac) • Abspielbare Disc-Medien: CD-R/CD-RW/CD-ROM • Abspielbares Disc-Dateiformat: ISO 9660 Level 1/2, Joliet, Lange Dateinamen • Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32 Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein. Die AAC (.m4a)-Datei in einem USB-Gerät oder eine von iTunes codierte CD kann nicht auf diesem Gerät abgespielt werden.

Nicht abspielbare Discs • Discs mit nicht runder Form. • Discs die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind. • Recordable/ReWritable Discs, die nicht abgeschlossen (finalisiert) wurden. • 8-cm-CD. Falls Sie versuchen, einen Adapter zu verwenden, kann es zu einer Fehlfunktion kommen.

• Über Bluetooth: Made for – iPod touch (5th und 6th generation) – iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE • Es ist nicht möglich, Videodateien im Menü “Videos” in [HEAD MODE] zu durchsuchen. • Die Song-Reihenfolge, die im gewählten Menü dieser Einheit erscheint, kann sich vom iPod/iPhone unterscheiden. • Je nach der Version des Betriebssystems des iPod/iPhone sind einige Funktionen möglicherweise nicht verfügbar.

Wissenswertes über Android-Geräte • Diese Einheit unterstützt Android OS 4.1 und höher. • Manche Android-Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig.

• Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang.

Über Bluetooth • Je nach Bluetooth-Version des Geräts lassen sich manche Bluetooth-Geräte möglicherweise nicht an diese Einheit anschließen.

• Diese Einheit arbeitet u.U. nicht mit bestimmten Bluetooth-Geräten. • Die Signalbedingungen sind je nach Umgebung unterschiedlich.

Wissenswertes über USB-Geräte • Sie können ein USB-Gerät nicht über einen USB-Hub anschließen. • Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen. • Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1,5 A erkennen. Wissenswertes über iPod/iPhone (Außer bei KD-R784BT und KD-R782BT) • Über USB-Eingangsterminal: Made for – iPod touch (5th und 6th generation) – iPod nano (7th generation)

– iPhone 4S, 5, 5S, 5C, 6, 6 Plus, 6S, 6S Plus, SE Verfügbare kyrillische Buchstaben Verfügbares Zeichen Displayanzeigen

DEUTSCH JS_JVC_KD_R981_E_GE.indd 27

5/9/2016 12:29:02 PM FEHLERSUCHE ZUR BEZUGNAHME Ändern der Display-Information Jedesmal, wenn Sie drücken, wechselt die Anzeige-Information. • Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint “NO TEXT”, “NO NAME” oder andere Information (z.B. Sendername).

Display-Information Frequenz (Datum/Uhrzeit) (zurück zum Anfang)

Frequenz (Datum/Uhrzeit) mit Musiksynchronisation*

(Nur für Radio Data System-FM (UKW)-Sender) Sendername (PS)/Programmtyp (PTY) (Datum/Uhrzeit) Radiotext (Datum/Uhrzeit) Radiotext+ (Radiotext+) Songtitel (Interpret) Songtitel (Datum/Uhrzeit) Frequenz (Datum/Uhrzeit) Sendername (PS)/Programmtyp (PTY) (Datum/Uhrzeit) mit Musiksynchronisation* (zurück zum Anfang)

(Für CD-DA) Tracktitel (Interpret) Tracktitel (Disc-Name) Tracktitel (Datum/Uhrzeit) Tracktitel (Interpret) mit Musiksynchronisation* (zurück zum Anfang)

Spielzeit (Datum/Uhrzeit)

(Für MP3/WMA/AAC/WAV/FLAC-Datei)

Es wird kein Ton gehört.

Songtitel (Interpret) Songtitel (Albumname) Songtitel (Datum/Uhrzeit) Dateiname (Ordnername) Dateiname (Datum/Uhrzeit) Spielzeit (Datum/Uhrzeit) Songtitel (Interpret) mit Musiksynchronisation* (zurück zum Anfang)

• Die Lautstärke auf den optimalen Pegel einstellen. • Prüfen Sie die Kabel und Verbindungen.

“MISWIRING CHECK WIRING THEN PWR ON” erscheint.

Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.

“PROTECTING SEND SERVICE” erscheint.

Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein.

Quelle kann nicht gewählt werden.

Prüfen Sie die Einstellung [SOURCE SELECT].

• Der Radioempfang ist schlecht. • Statikrauschen beim

Schließen Sie das Antennenkabel fest an.

iPod USB/iPod BT Wenn [HEAD MODE]/[AUTO MODE] ausgewählt ist ( 9): oder ANDROID Songtitel (Interpret) Songtitel (Albumname) Songtitel (Datum/Uhrzeit)

Halten Sie kräftig gedrückt, um die Disc zwangsweise auszugeben. Achten Sie darauf, die ausgeschobene Disc nicht fallen zu lassen.

“IN DISC” erscheint.

Stellen Sie sicher, dass der Ladeschlitz beim Ausschieben der Disc nicht blockiert ist.

“PLEASE EJECT” erscheint.

Die Wiedergabereihenfolge ist nicht wie gewünscht.

Die Wiedergabereihenfolge wird durch den Dateinamen (USB) oder durch die Reihenfolge der Aufnahme der Dateien (Disc) bestimmt.

Verflossene Spielzeit ist nicht richtig.

Dies hängt von dem vorherigen Aufnahmevorgang ab.

“NOT SUPPORT” erscheint, und Tracks werden übersprungen.

Prüfen Sie, ob der Track ein abspielbares Format hat.

AUX Spielzeit (Datum/Uhrzeit) Songtitel (Interpret) mit Musiksynchronisation* (zurück zum Anfang) Songtitel (Interpret) Songtitel (Albumname) Songtitel (Datum/Uhrzeit) Spielzeit (Datum/Uhrzeit) Songtitel (Interpret) mit Musiksynchronisation* (zurück zum Anfang) AUX (Datum/Uhrzeit) AUX (Datum/Uhrzeit) mit Musiksynchronisation* (zurück zum Anfang)

* KD-R981BT: Die Farbe der Tastenbeleuchtung und die Displaybeleuchtung wechseln und werden mit der Musik synchronisiert. KD-R889BT/KD-R881BT: Die Farbe der Symbol-Tastenbeleuchtung und wechselt und wird mit der Musik synchronisiert. KD-R784BT/KD-R782BT: Die Helligkeit der Beleuchtung wechselt und wird mit der Musik synchronisiert.

Disc kann nicht ausgegeben werden.

“READING” blinkt weiter.

und setzen Sie die Disc richtig ein.

( 27) • Verwenden Sie nicht zu viele Hierarchie-Ebenen und Ordner.

• Setzen Sie die Disc erneut ein bzw. bringen Sie das USB-Gerät wieder an.

• Prüfen Sie, ob das angeschlossene Gerät kompatibel mit diesem Gerät

“UNRESPONSIVE DEVICE” erscheint.

Stellen Sie sicher, dass das Gerät nicht eine Fehlfunktion aufweist, und bringen Sie das Gerät wieder an.

“USB HUB IS NOT SUPPORTED” erscheint.

Diese Einheit nicht kann ein USB-Gerät unterstützen, das über einen USB-Hub angeschlossen ist.

“CANNOT PLAY” erscheint. Der iPod/iPhone schaltet nicht ein oder funktioniert nicht. “LOADING” erscheint, wenn Sie durch Drücken von auf den Suchmodus schalten. Richtige Zeichen werden nicht angezeigt.

ist, und stellen Sie sicher, dass die Dateisysteme die unterstützten Formate haben. ( 27) • Bringen Sie das Gerät wieder an.

Schließen Sie ein USB-Gerät an, das abspielbare Audiodateien enthält.

• Prüfen Sie die Verbindung zwischen diesem Gerät und dem iPod/ iPhone. • Nehmen Sie das iPod/iPhone ab und setzen es mit Hard Reset zurück. Die Einheit bereitet die iPod/iPhone-Musikliste vor. Das Laden kann eine gewisse Zeit dauern, wiederholen Sie den Vorgang später.

Bei [AUTO MODE] ist Wiedergabe unmöglich.

• Stellen Sie sicher, dass JVC MUSIC PLAY APP im Android-Gerät installiert ist. ( 8) • Schließen Sie das Android-Gerät erneut an und wählen Sie den geeigneten Steuermodus. ( 9) • Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [AUTO MODE]. ( 27)

“NO DEVICE” oder “READING” blinkt weiter.

• Schalten Sie die Entwickler-Optionen am Android-Gerät aus. • Verbinden Sie das Android-Gerät neu. • Wenn das Problem dadurch nicht gelöst wird, unterstützt das verbundene Android-Gerät nicht [AUTO MODE]. ( 27)

Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf.

Schalten Sie den Stromsparmodus am Android-Gerät aus.

• Achten Sie darauf, dass das Android-Gerät abspielbare Audiodateien enthält.

• Verbinden Sie das Android-Gerät neu. • Starten Sie das Android-Gerät neu.

• Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen.

Kein Bluetooth-Gerät ist erkannt.

• Suchen Sie erneut vom Bluetooth-Gerät. • Setzen Sie das Gerät zurück. ( 3)

Pairing kann nicht ausgeführt werden.

• Stellen Sie sicher, dass Sie den gleichen PIN-Code für die Einheit und

• Je nach der Anzeigesprache, die Sie gewählt haben ( 5), können

• Bei Wiedergabe wird kein Ton gehört.

• Ton wird nur vom AndroidANDROID Gerät ausgegeben.

• Verbinden Sie das Android-Gerät neu. • Während der [AUDIO MODE] eingestellt ist, starten Sie eine Media Player Anwendung auf dem Android-Gerät und starten Sie die Wiedergabe. • Während der [AUDIO MODE] eingestellt ist, starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung. • Starten Sie das Android-Gerät neu. • Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audiosignal zur Einheit leiten.

bestimmte Buchstaben möglicherweise nicht richtig angezeigt werden.

das Bluetooth-Gerät eingegeben haben.

• Löschen Sie Pairing-Information sowohl von der Einheit als auch dem Bluetooth-Gerät, und führen Sie dann das Pairing erneut aus. ( 11) Echo oder Rauschen tritt auf.

• Justieren Sie die Mikrofoneinheit-Position. ( 11) • Prüfen Sie die [ECHO CANCEL]-Einstellung. ( 13)

Die Telefon-Tonqualität ist schlecht.

• Verringern Sie den Abstand zwischen der Einheit und dem BluetoothGerät.

• Bewegen Sie das Fahrzeug zu einem Ort, wo ein besseres Signal empfangen wird.

Der Ton wird unterbrochen oder weist bei Wiedergabe von einem Bluetooth-Audioplayer Aussetzer auf.

Abhilfe • Verringern Sie den Abstand zwischen dem Gerät und dem Bluetooth-Audioplayer.

• Schalten Sie die Einheit aus und wieder ein, und versuchen Sie erneut, die Verbindung herzustellen. • Andere Bluetooth-Geräte versuchen möglicherweise, die Verbindung zur Einheit herzustellen.

Der angeschlossene Bluetooth• Prüfen Sie, ob der angeschlossene Bluetooth-Audioplayer das Audioplayer kann nicht gesteuert Audio/Video Remote Control Profile (AVRCP) unterstützt. (Siehe werden. auch Bedienungsanleitung Ihres Audioplayers.) • Trennen Sie den Bluetooth-Player ab und schließen ihn erneut an. “PLEASE WAIT”

Die Einheit bereitet die Verwendung der Bluetooth-Funktion vor. Wenn die Meldung nicht verschwindet, schalten sie aus und wieder ein, und schließen dann das Gerät erneut an.

Das angeschlossene Telefon unterstützt nicht das Spracherkennungssystem.

Wiederholen Sie die Bedienung. Wenn “ERROR” erneut erscheint, prüfen Sie, ob das Gerät die probierte Funktion unterstützt.

Setzen Sie die Einheit zurück und probieren Sie den Vorgang erneut. Falls “H/W ERROR” erneut erscheint, wenden Sie sich an den Kundendienst.

Wenn Sie weiterhin Probleme haben, führen Sie einen Reset aus.

Warnung • Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden. • Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab. • Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.

• Isolieren Sie nicht angeschlossene Kabel mit Vinylband, um einen Kurzschluss zu vermeiden. • Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.

Vorsicht • Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.

• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß. -Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an. • Schließen Sie Lautsprecher mit einer Maximalleistung von mehr als 50 W an. Wenn die Maximalleistung der Lautsprecher unter 50 W ist, ändern Sie die Einstellung von [AMP GAIN], um Beschädigung der Lautsprecher zu vermeiden.

• Verbinden Sie nicht die

( 20) • Montieren Sie das Gerät mit einem Winkel von weniger als 30°. • Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.

• Halten Sie alle Kabel von hitzeableitenden Metallteilen fern. • Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.

• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße.

Grundlegendes Verfahren 1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den -Klemme der Autobatterie ab. 2 Schließen Sie die Kabel richtig an. Siehe Verdrahtungsanschluss. ( 32) 3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe Einbau der Einheit (Einbau im Armaturenbrett). ( 31) 4 Schließen Sie die -Klemme der Autobatterie an. 5 Drücken Sie (für KD-R981BT/KD-R784BT/KD-R782BT) oder (für KD-R889BT/KD-R881BT) zum Einschalten. 6 Nehmen Sie die Frontblende ab und setzen Sie das Gerät. ( 3)

DEUTSCH JS_JVC_KD_R981_E_GE.indd 30

Data Size: Book Size:

B6L (182 mm x 128 mm) B6L (182 mm x 128 mm)

5/9/2016 12:29:04 PM EINBAU/ANSCHLUSS Teileliste für den Einbau

Einbau der Einheit (Einbau im Armaturenbrett)

Führen Sie die erforderliche Verkabelung aus.

Haken auf der Oberseite Richten Sie den Frontrahmen vor dem Anbringen aus, wie in der Abbildung gezeigt.

Armaturenbrett Ihres Autos

(E) Ausziehschlüssel Die geeigneten Zapfen biegen, um die Manschette sicher festzuhalten.

Beim Einbau des Geräts ohne Einbauhalterung

Entfernen der Einheit

Für 2-Wege-Übergangseinstellung

1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab. 2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der

Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich). 2 Paare 1 Paar

REAR FRONT SW FRONT REAR/SW REAR/SW

Hinterer Ausgang Vorderer Ausgang Subwoofer-Ausgang Vorderer Ausgang Hinterer/Subwoofer-Ausgang Hinterer/Subwoofer-Ausgang

Für 3-Wege-Übergangseinstellung 3 Paare Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden.

REAR FRONT SW FRONT REAR/SW REAR/SW

Hochtöner-Ausgang Mittelbereich-Ausgang Tieftöner-Ausgang Mittelbereich-Ausgang Tieftöner-Ausgang Tieftöner-Ausgang

5/9/2016 12:29:04 PM EINBAU/ANSCHLUSS Verdrahtungsanschluss

Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden.

Mikrofoneingangsbuchse ( 11)

Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt. A7 (Rot)

A4 (Gelb) Standardverkabelung

Gelb (Batteriekabel) Rot (Zündkabel)

Hellblau/Gelb (LekungsFernbedienungskabel)

Zum Lenkrad-Fernbedienungsadapter Stift A4 A5 A6 A7 A8 B1 B2 B3 B4 B5 B6 B7 B8

Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten. ISO-Anschlüsse

Gelb Blau/Weiß Orangefarben/Weiß Rot Schwarz Lila ] Lila/Schwarz [ Grau ] Grau/Schwarz [ Weiß ] Weiß/Schwarz [ Grün ] Grün/Schwarz [

Farbe und Funktion : Batterie : Stromsteuerung (12 V 350 mA) : Auto-Lichtreglerschalter : Zündung (ACC) : Erdungsanschluss (Masse) : Hinterer Lautsprecher (rechts) Für 3-Wege-Übergang: Hochtöner (rechts) : Vorderer Lautsprecher (rechts) Für 3-Wege-Übergang: Mitteltöner (rechts) : Vorderer Lautsprecher (links) Für 3-Wege-Übergang: Mitteltöner (links) : Hinterer Lautsprecher (links)* Für 3-Wege-Übergang: Hochtöner (links)

* Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen SubwooferVerstärker anschließen. Für Einstellung, 21.

Empfindlichkeitsschwelle (DIN S/N = 46 dB)

Maximaler Versorgungsstrom

Unterstützt MPEG-1/2 Audio Layer-3

Unterstützt Windows Media Audio

AAC-LC “.aac”-Dateien (Außer KD-R784BT/KD-R782BT)

Signal-Rauschabstand (MONO)

64 dB Kanaltrennung (1 kHz)

40 dB AM Frequenzbereich (MW) Empfindlichkeit (Rauschabstand = 20 dB) AM Frequenzbereich (LW) Empfindlichkeit (Rauschabstand = 20 dB)

1,5 A WAV-Decodierung

Linear PCM FLAC-Decodierung

FLAC-Dateien, Bis zu 24 bit/ 48 kHz

Maximaler Spannungseingang

Unterhalb der Messgrenze

Gesamtklirrfaktor (1 kHz)

105 dB Dynamikbereich

85 dB MP3-Decodierung

Unterstützt MPEG-1/2 Audio Layer-3

Unterstützt Windows Media Audio

AAC-LC “.aac”-Dateien (Außer KD-R784BT/KD-R782BT)

Änderungen ohne Vorankündigung bleiben vorbehalten.

Maximaler Kommunikationsbereich

Sichtlinie ca. 10 m (32,8 ft)

Maximale Ausgangsleistung

50 W × 4 oder 50 W × 2 + 50 W × 1 (Subwoofer = 4 Ω)

Volle Bandbreitenleistung (bei weniger als 1 % Klirrfaktor)

Lautsprecherimpedanz

Vorverstärkerpegel/Last (CD/USB)

Vorverstärkungsimpedanz

Betriebsspannung (10,5 V — 16 V zulässig)

14,4 V Maximale Stromaufnahme

10 A Betriebstemperaturbereich

–10°C — +60°C Einbaumaße (B × H × T)

182 mm × 53 mm × 159 mm

Nettogewicht (einschließlich Frontrahmen, Einbauhalterung)
