ProLine 300 - Pfanne Heatwave - Kostenlose Bedienungsanleitung

Produkttyp	Infrarot-Heizgerät
Marke	Heatwave
Modell	ProLine 300
Versorgungsspannung	230 V ~ 50 Hz
Wärmeart	Infrarotstrahlung
Schutzart	IP 65 (je nach Modell)
Mindestabstand vorne	50 cm
Mindestabstand Seiten	20 cm
Mindestabstand oben/unten	20 cm
Garantie	8 Jahre
Reinigung	Weiches feuchtes Tuch, Spülmittel
Sicherheit	Überhitzungsschutz-Thermostat
Installation	Wand- oder Deckenmontage, mit Raumthermostat
Konformität	EU 2009/125/EG, 2015/1188
Kinder (unter 3 Jahren)	Fernhalten
Kinder (3 bis 8 Jahre)	Nutzung unter Aufsicht
Reparaturen	Nicht selbst reparieren, an Hersteller senden
Entsorgung	Wertstoffhof, nicht in den Hausmüll
Zubehör	Thermostat für Steckdose (nicht enthalten)
Verwendung	Gut isolierte Räume oder punktuelle Nutzung
Kabel	Nicht austauschbar

Häufig gestellte Fragen - ProLine 300 Heatwave

Wie installiere ich das Heizgerät ProLine 300?

Die Installation muss an einer geeigneten Wand oder Decke erfolgen. Verwenden Sie die beiliegende Bohrschablone und bohren Sie 4 bis 6 Löcher. Hängen Sie das Gerät ein und achten Sie darauf, dass alle Schrauben in den Halterungen einrasten. Für eine feste Montage wenden Sie sich an einen qualifizierten Installateur. Das Gerät muss gemäß der EU-Richtlinie mit einem Raumthermostat verbunden werden.

Welche Sicherheitsabstände sind um das Gerät einzuhalten?

Halten Sie einen Mindestabstand von 50 cm vorne, 20 cm an den Seiten und 20 cm oben und unten zu jedem Gegenstand ein.

Kann das ProLine 300 im Badezimmer verwendet werden?

Die Installation in Räumen mit Dusche, Badewanne oder Schwimmbecken muss von einem qualifizierten Installateur gemäß den örtlichen Normen durchgeführt werden. Modelle mit Schutzart IP 65 können verwendet werden, aber stellen Sie kein mobiles Gerät in der Nähe von Wasser auf.

Wie reinige ich das Heizgerät?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Verwenden Sie ein weiches, feuchtes Tuch mit etwas Spülmittel. Verwenden Sie niemals ätzende, scheuernde oder entzündliche Produkte und tauchen Sie das Gerät nicht in Wasser.

Was tun bei Überhitzung?

Das Gerät ist mit einem Sicherheitsthermostat ausgestattet, das die Heizung bei Überhitzung automatisch abschaltet. Nach dem Abkühlen schaltet es sich wieder ein. Decken Sie das Gerät niemals ab, um dieses Risiko zu vermeiden.

Dürfen Kinder in der Nähe des ProLine 300 sein?

Kinder unter 3 Jahren müssen ferngehalten werden. Kinder von 3 bis 8 Jahren dürfen das Gerät nur unter Aufsicht ein-/ausschalten und nicht einstecken oder reinigen. Achtung Verbrennungsgefahr: Einige Teile werden sehr heiß.

Muss ich mit diesem Heizgerät einen Thermostat verwenden?

Ja, gemäß der Ökodesign-Richtlinie EU 2009/125/EG muss das Gerät mit einem Raumthermostat (z. B. einem Thermostat für die Steckdose) verwendet werden, um die Temperatur zu regeln.

Wie ist die Garantie für das ProLine 300?

Heatwave gewährt 8 Jahre Garantie auf das Heizelement ab Rechnungsdatum. Material- oder Herstellungsfehler werden kostenlos repariert. Schönheitsfehler und normale Abnutzung sind ausgeschlossen (gesetzliche Gewährleistung 24 Monate).

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Gerät nicht in den Hausmüll. Bringen Sie es zu einem kommunalen Wertstoffhof, damit es gemäß der Richtlinie 2012/19/EU (WEEE) behandelt wird.

Was tun, wenn die Glasoberfläche beschädigt ist?

Verwenden Sie das Gerät nicht, wenn das Glas gerissen oder zerbrochen ist. Trennen Sie es vom Netz und kontaktieren Sie den Hersteller zur Reparatur. Versuchen Sie nicht, es selbst zu reparieren.

BEDIENUNGSANLEITUNG ProLine 300 Heatwave

DE Bedienungsanleitung - Infrarot Heizelement 12 - 15

ELEKTRISCHE AANSLUITING

SEHR GEEHRTER KUNDE!

In diesem Handbuch finden Sie wichtige Informationen, die Sie für die Inbetriebnahme Ihres Heatwave-Heizelementes benötigen. Sie haben mit dem Kauf ein ökologisch, ökonomisches Heizgerät erworben und leisten damit einen wichtigen Beitrag zum Schutz der Umwelt.

Das Heatwave Infrarot-Heizsystem überzeugt durch einfache Installation, Flexibilität in der Montage und Wartungsfreiheit. Damit Sie lange Freude an dem Infrarot-Heizelement haben und ausreichend für Ihre Sicherheit gesorgt ist, lesen Sie bitte die Anleitung vor Inbetriebnahme sorgfältig durch.

Bewahren Sie diese stets griffbereit auf und geben Sie das Infrarot-Heizelement nie ohne Anleitung an andere Personen weiter.

Das Infrarot-Heizelement arbeitet nicht nach dem Prinzip der Konvektionswärme, sondern ist ein Wärmestrahler. Bei der ersten Inbetriebnahme kann es passieren, dass sich zuerst die kalten Körper (Möbel, Wände, Decke und Böden) erwärmen müssen. Wenn Sie nicht sofort das wohlig warme Gefühl bekommen, lassen Sie den Wärmestrahler über mehrere Stunden, wenn nötig über mehrere Tage durchlaufen, bis sich ein angenehmes Raumklima aufgebaut hat. Sobald die festen Körper erwärmt sind, wird sich die angenehme Wärme im Raum verteilen, und Sie werden die Laufzeit des Wärmestrahlers auf ein Minimum beschränken können.

EU-ÖKODESIGN-RICHTLINIE 2009/125/EG - VERORDNUNG 2015/1188

Hiermit möchten wir Sie in Kenntnis setzen, dass gemäß der EU-Ökodesign-Richtlinie 2009/125/EG die Verordnung 2015/1188 zur Festlegung von Anforderungen an die umweltgerechte Gestaltung von Einzelraumheizgeräten erlassen wurde.

Die Installation und Inbetriebnahme von Infrarotheizungen ist ab 01.01.2018 ausschließlich in Verbindung mit externen Raumtemperaturreglern zulässig (EU-Ökodesign-Richtlinie 2009/125/EG, Verordnung 2015/1188), die folgende Funktionen erfüllen: elektronische Raumtemperaturkontrolle mit Wochentagsregelung und Fernbedienung und/oder Fenster-Öffnungsmelder und/oder adaptive Regelung des Heizbeginns.

Ortsveränderliche Heizungen sind nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet (Regulierung mittels Steckdosenthermostat erforderlich).

SICHERHEITSHINWEISE

1. Das Heizelement darf nicht unmittelbar unterhalb einer Wandsteckdose angebracht werden.

2. Die Installation eines Infrarot-Heizelementes in Räumen besonderer Art (Räume mit Dusche, Badewanne oder Schwimmbecken) sowie in öffentlich zugänglichen Räumen darf nur durch einen Installationsfachbetrieb unter Berücksichtigung der einschlägigen Richtlinien und Normen des jeweiligen Landes vorgenommen werden. Ortsveränderliche Heizelemente dürfen nicht in der Nähe einer Wanne, Dusche bzw. eines Schwimmbeckens platziert werden.

3. Das Infrarot-Heizelement darf nur an Wechselstrom 230 Volt, 50 Hz angeschlossen werden.

4. Das Infrarot-Heizelement darf keiner übermäßigen Feuchtigkeit ausgesetzt werden.

5. Es dürfen keine Gegenstände auf das Infrarot-Heizelement abgelegt werden bzw. darf das Infrarot-Heizelement nicht abgedeckt werden, ACHTUNG Überhitzungsgefahr! (Thermotransferdruck!) Verwenden Sie Magnete, Kreide, Kreidestifte und Whiteboardmarker (nicht wasserfest) nur im kalten Zustand.

6. Das Infrarot-Heizelement ist mit einem Sicherheitstemperaturbegrenzer ausgestattet, welcher bei Überhitzung abschaltet und nach Abkühlen automatisch wieder einschaltet.

7. Der Netzstecker muss während des Betriebes über Schalter oder Thermostat jederzeit spannungsfrei schaltbar sein.

8. Die Heizelemente ohne Netzstecker (außer die Modelle mit Rahmen) erfüllen die Schutzartanforderungen für IP 65 (Strahlwassergeschützt). Für einen Einsatz in der Schutzart IP 65 muss der Netzanschluss durch einen Installationsfachbetrieb (unter Berücksichtigung der einschlägigen Richtlinien und Normen des jeweiligen Landes) entsprechend modifiziert werden (fester Anschluss über IP 65 Anschlussdose oder Kombination Stecker/Steckdose in IP 65 Ausführung).

9. Der Mindestabstand zu anderen Gegenständen muss nach vorne mind. 50 cm (siehe Abb. Mindestabstände, B), seitlich und nach oben sowie unten mind. 20 cm (siehe Abb. Mindestabstände, A) betragen.

10. Um eine ordnungsgemäße und fachgerechte Montage sicherzustellen, muss die Montageanleitung (siehe nächste Seite) bzw. die beigelegte Anleitung für Deckenmontagen unbedingt beachtet werden!
11. Bei eventueller Demontage bzw. Transport lassen Sie das Infrarot-Heizelement zuvor völlig auskühlen.

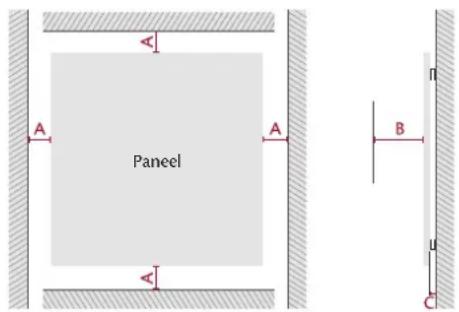

Panel A A B B C

Abb. Mindestabstände
A = 20 cm B = 50 cm
C = 4 cm (vormontierte Halterungen)

1. Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht.

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten (mittels Schalter bzw. Thermostatsteuerung), wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist.

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführen.

WARNUNG: Einige Teile des Produktes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

1. Keine selbstständigen Reparaturen am Infrarot-Heizelement vornehmen, das Netzkabel kann nicht ersetzt werden und muss zur Reparatur immer an den Hersteller zurückgeschickt werden.

WARNUNG: Bei Heizelementen mit Glasoberflächen darf das Gerät nicht verwendet werden, wenn das Glasfeld beschädigt ist!

1. WARNUNG: Dieses Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur ausgerüstet. Das Heizgerät darf nicht in kleinen Räumen benutzt werden, die von Personen bewohnt werden, die nicht selbstständig den Raum verlassen können, es sein denn, eine ständige Überwachung ist gewährleistet.

VOR DER ERSTEN INBETRIEBNAHME

Lesen Sie vor Gebrauch die Sicherheitshinweise und die Bedienungsanleitung! Überprüfen Sie das Infrarot-Heizelement auf sichtbare Beschädigungen bzw. ob die Netzspannung mit der Spannungsangabe auf dem Typenschild (Rückseite) übereinstimmt. Falls Sie Beschädigungen am Element feststellen, dürfen Sie es nicht benutzen - wenden Sie sich bitte an Ihren Fachhändler.

Wir empfehlen Ihnen, die Originalverpackung des Gerätes nicht wegzuwerfen. Bewahren Sie die Originalverpackung für einen eventuellen Transport auf!

INBETRIEBNAHME

Das Infrarot-Heizelement muss lt. folgender Montageanleitung montiert werden, an das Netz angeschlossen und mit einer EU-konformen Regelung gesteuert werden.

NTAGEANLEITUNG

Bevor Sie die Heizung montieren, muss sichergestellt werden, dass die Bausubstanz auch dafür geeignet ist. (Statik/Tragfähigkeit Temperaturbeständigkeit!)

Das Gewicht der Heizung finden Sie auf dem Deckblatt der Bedienungsanleitung. Glas- und Spiegelheizungen dürfen NICHT an die Decke montiert werden! Die Bohrmaße finden Sie in der beigelegten Montageanleitung. Exaktes Bohren ist absolut notwendig. Nehmen Sie sich für die Montage genügend Zeit und zumindest eine zweite Person zur Hilfe!

Bei Montagen an der Decke beachten Sie unbedingt die zusätzlich beigelegte Montageanleitung!

Überprüfen Sie, ob die mitgelieferten Schrauben und Dübel für die vorhandene Bausubstanz geeignet sind! Das mitgelieferte Montagematerial ist für Ziegel-, Beton- und Steinwände geeignet. Bei anderwärtigen Wand- bzw. Mauerarten (wie z.B. Rigips, Holz, ...) verwenden Sie bitte entsprechendes Halterungs- und Befestigungsmaterial. Bohren Sie lt. Positionen an der Bohrschablone 4 bzw. 6 Löcher.

Falls Sie beim Bohren auf Bewehrungseisen stoßen, und dieses den Bohrer ablenkt, sollte man das Paneel etwas versetzen und neu bohren, um wieder alle Löcher exakt ausrichten zu können. Drehen Sie die Dübel in die Bohrlöcher, fixieren Sie die Schrauben darin und hängen Sie die Heizung auf (20mm Einrastdifferenz!). Nach dem korrekten Einhängen des Paneels vergewissern Sie sich, dass ALLE Schrauben exakt in die Halterungen eingerastet sind. An schwer zugänglichen Stellen können Sie sich für die Kontrolle einen Spiegel zur Hilfe nehmen.

Ziehen Sie alle Schrauben möglichst gleichmäßig kreuzweise an.

Bei allen ortsveränderlichen Heizelementen (Standmodelle, Säulen etc.) entfällt die Montage, Direktinbetriebnahme durch Anschluss an die Netzsteckdose. Das Heizelement darf nicht mittels Ziehen am Kabel gezogen/verschoben werden. Fassen Sie die Säule an, und heben Sie das Heizelement an den gewünschten Ort. ACHTUNG: Das Heizelement vorher abkühlen lassen!

Für etwaige Schäden bei nicht sachgemäßer Montage übernimmt Heatwave keine Haftung!

ELEKTRISCHER ANSCHLUSS

Das Infrarot-Heizelement ist mit einem Netzstecker ausgestattet. Nach abgeschlossener Montagearbeit gehen Sie über eine 230 Volt, 50 Hz Steck-dose ans Netz. Raumtemperaturregler lassen sich über Zwischenstecker (Steckdosenthermostat) ins System einbinden oder lassen Sie im Falle eines Festanschlusses, durch einen Installationsfachbetrieb unter Berücksichtigung der einschlägigen Richtlinien und Normen des jeweiligen Landes, eine Steuerungstechnik installieren. Falls ein ortsfestes Gerät nicht mit einer Netzanschlussleitung und einem Stecker oder anderen Mitteln zum Abschalten vom Netz ausgerüstet ist, die an jedem Pol eine Kontaktöffnungsweite entsprechend den Bedingungen der Überspannungskategorie III für volle Trennung aufweisen, so muss in den Anweisungen gefordert werden, dass eine solche Trennvorrichtung in die festverlegte elektrische Installation nach den Errichtungsbestimmungen einzubauen ist.

REINIGUNG UND PFLEGE

Vor dem Reinigen, immer Netzstecker ziehen bzw. spannungsfrei schalten. Befreien Sie einmal jährlich vor der Heizperiode die Heizung von Staub und Schmutz und kontrollieren Sie das Befestigungsmaterial. Ziehen Sie die Schrauben gegebenenfalls nach.

Verwenden Sie ein weiches, feuchtes Tuch und etwas Spülmittel für die Reinigung. Das Infrarot-Heizelement und die Gerätezuleitung niemals unter fließendem Wasser reinigen oder in Wasser eintauchen. Keine scharfen, scheuernden bzw. leicht entflammbaren Reinigungsmittel verwenden.

EG-KONFORMITÄTSERKLÄRUNG

Heatwave erklärt, dass dieses Gerät der EMV-RL EMV 2014/30/EU sowie der Niederspannungsrichtlinie 2014/35/EU entspricht.

ENTSORGUNG

Das Infrarot-Heizelement ist getrennt vom allgemeinen Hausmüll über dafür staatlich vorgesehene Stellen zu entsorgen. Ausführliche Informationen zur Entsorgung erhalten Sie bei jenem Fachhändler, bei dem Sie das Produkt erworben haben.

kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit bzw. die Funktionsfähigkeit Ihres Infrarot-Heizelementes gefährdet ist.

kennzeichnet, dass das Infrarot-Heizelement der europäischen Richtlinie 2012/19/EU entspricht. Die sachgemäße Entsorgung und getrennte Sammlung von Altgeräten dienen der Vorbeugung von potenziellen Umwelt- und Gesundheitsschäden. Sie sind eine Voraussetzung für die Wiederverwendung und das Recycling gebrauchter Elektro- und Elektronikgeräte.

kennzeichnet zusätzliche Informationen und Tipps.

kennzeichnet, dass das Infrarot-Heizelement nicht abgedeckt werden darf.

GARANTIE

Auf Ihr Infrarot-Heizelement gewähren wir 8 Jahre Garantie, gerechnet ab Ausstelldatum der Rechnung bzw. des Lieferscheines. Innerhalb dieser Garantiezeit werden bei Vorlage der Rechnung bzw. des Lieferscheines alle auftretenden Herstellungs- und/oder Materialfehler kostenlos durch Instandsetzung und/oder Austausch der defekten Teile, bzw. (nach unserer Wahl) durch Umtausch in einen gleichwertigen, einwandfreien Artikel reguliert.

Voraussetzung für eine derartige Garantieleistung ist, dass das Infrarot-Heizelement sachgemäß behandelt und gepflegt wurde. Über unsere Garantieleistungen hinausgehende Ansprüche sind ausgeschlossen. Die Garantie schließt in berechtigtem Fall nur die Reparatur des Infrarot-Heizelementes ein. Weitergehende Ansprüche sowie Haftung für eventuelle Folgeschäden sind grundsätzlich ausgeschlossen.

Keine Garantie kann übernommen werden für Teile, die einer natürlichen Abnutzung unterliegen (Verschleißteile) bzw. bei Schäden, die auf Stoß, fehlerhafte Bedienung, Feuchtigkeit oder durch andere äußerliche Einwirkungen zurückzuführen sind sowie eine nicht ausreichende Beheizung aufgrund einer nicht korrekten Dimensionierung.

Knackgeräusche, die durch die thermische Ausdehnung sowie durch Unebenheiten an Wand und Decke entstehen können, sind kein Reklamationsgrund und beeinträchtigen nicht das Heizverhalten.

Bei Heizelementen mit Glasoberfläche kann diese Erscheinungen von kleinen Rolleneindrücken aufweisen, die als Verzerrungen wahrgenommen werden können. Diese Merkmale sind produktspezifisch und stellen keinen Reklamationsanspruch dar.

Im Garantiefall ist das Infrarot-Heizelement mit Rechnung oder Lieferschein bzw. unter Angabe des Datums, an dem Sie das Heizelement erhalten haben, sowie samt einer genauen Beschreibung der Mängel und gut verpackt direkt an die Service – Zentrale zu schicken:

HEATWAVE · CONENECOOP 9 · 2741PG · NEDERLAND

BITTE bei Beanstandungen unbedingt ausfüllen und dem defekten Gerät beilegen. Sie erleichtern uns die Arbeit und helfen Ihre Beanstandung schnellst möglichst zu bearbeiten.

Gerätetyp:

Fehlerart: (Bitte um möglichst knappe und präzise Angaben)

IHRE ADRESSE:

Name:

Straße:

PLZ/Ort:

Tel:
