Produkttyp	Infrarot-Heizstrahler
Marke	Heatwave
Modell	ProLine 500
Stromversorgung	230 V, 50 Hz
Schutzart	IP65 (ohne Stecker)
Mindestabstand vorne	50 cm
Mindestabstand seitlich	20 cm
Mindestabstand oben/unten	20 cm
Thermosicherung	Ja, Abschaltung bei Überhitzung
Reinigung	Weiches feuchtes Tuch, Spülmittel
Garantie	8 Jahre auf das Heizelement
Heizart	Infrarotstrahlung
Empfohlene Verwendung	Gut isolierte Räume, gelegentliche Nutzung
Regelung	Muss mit einem Raumthermostat gekoppelt werden
Oberflächenmaterial	Glas (bei einigen Modellen)
Gewicht	Nicht in der Anleitung angegeben

Häufig gestellte Fragen - ProLine 500 Heatwave

Muss ich mit diesem Heizstrahler einen Thermostat installieren?

Ja, seit dem 01.01.2018 muss die Installation mit einem Raumthermostat gemäß der EU-Richtlinie 2009/125/EG erfolgen.

Welcher Sicherheitsabstand ist einzuhalten?

Es müssen mindestens 50 cm vorne, 20 cm an den Seiten und 20 cm oben und unten zu jedem Gegenstand eingehalten werden.

Kann ich den Heizstrahler im Badezimmer verwenden?

Die Installation in einem feuchten Raum muss von einem qualifizierten Installateur durchgeführt werden. Mobile Modelle dürfen nicht in der Nähe einer Badewanne oder Dusche aufgestellt werden.

Wie reinige ich das Gerät?

Trennen Sie es vom Netz, verwenden Sie dann ein weiches feuchtes Tuch mit etwas Spülmittel. Verwenden Sie niemals ätzende oder scheuernde Mittel.

Was tun, wenn das Gerät nicht sofort heizt?

Feste Körper (Wände, Möbel) benötigen Zeit zum Aufheizen. Lassen Sie das Gerät mehrere Stunden oder sogar Tage eingeschaltet, bis eine angenehme Wärme erreicht ist.

Ist das Gerät laut?

Leichte Geräusche aufgrund von Wärmeausdehnung sind normal und kein Fehler.

Kann ich den Heizstrahler abdecken?

Nein, decken Sie das Gerät niemals ab, um eine Überhitzung zu vermeiden.

Wie ist die Garantie?

Heatwave gewährt eine Garantie von 8 Jahren auf das Heizelement ab Rechnungsdatum, vorbehaltlich der Bedingungen.

Kann ich das Gerät selbst reparieren?

Nein, alle Reparaturen müssen vom Hersteller durchgeführt werden. Senden Sie das Gerät bei einem Defekt an Heatwave zurück.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie es nicht im Hausmüll. Bringen Sie es zu einem Recyclinghof oder geben Sie es an Ihren Händler zurück.

BEDIENUNGSANLEITUNG ProLine 500 Heatwave

ELEKTRISCHE AANSLUITING

SEHR GEEHRTER KUNDE!

In thisem Handbuch finden Sie wichtige Informationen, die Sie fur die Inbetriebnahme Ihres Heatwave-Heizelementes benotigen. Sie haben mit dem Kauf ein okologisch, okonomisches Heizgerat erworben und leisten damit einen wichtigen Beitrag zum Schutz der Umwelt.

Das Heatwave Infrarot-Heizsystem überzeugt durch einfache Installation, Flexibilität in der Montage und Wartungsfreiheit. Damit Sie lange Freude an dem Infrarot-Heizelement haben und ausreichend für ihre Sicherheit gesorgt ist,lesen Sieitte die Anleitung vor Inbetriebnahme sorgfältig durch.

Bewahren Sie diese stets griffbereit auf und geben Sie das Infrarot-Heizelement nie ohne Anleitung an andere Personen weiter.

Das Infrarot-Heizelement arbeitet nicht nach dem Prinzip der Konvektionswärme, sondern ist ein Wärmentrahler. Bei der ersten Inbetriebnahme kann es passieren, dass sich zuerst die kalten Körper (Möbel, Wände, Decke und Böden) erwarten müssen. Wenn Sie nicht sofort das wohlig warme Gefühl gekommen,lassen Sie den Wärmentrahler über mehrere Stunden, wenn nötig über mehrere Tage durchlaufen, bis sich ein angenehmes Raumklima aufgebaut hat. Sobald die festen Körper erwartt sind, wird sich die angenehmte Wärme im Raum verteilen, und Sie werden die Laufzeit des Wärmentrahlers auf ein Minimum beschränken können.

EU-ÖKODESIGN-RICHTLINIE 2009/125/EG - VERORDNUNG 2015/1188

Hiermit mochten wir Sie in Kenntnis setzen, dass gemäß der EU-Ökodesign-Richtlinie 2009/125/EG die Verordnung 2015/1188 zur Festlegung von Anforderungen an die umweltgerechte Gestaltung von Einzelraumheizgeräten erlassen wurde.

Die Installation und Inbetriebnahme von Infrarotoheizungen ist ab 01.01.2018 ausschließlich in Verbindung mit externen Raumtemperaturreglern zulässig (EU-Ökodesign-Richtlinie 2009/125/EG, Verordnung 2015/1188), die folgende Funktionen erfüllen: elektronische Raumtemperaturkontrolle mit Wochentagsregelung und Fernbedienung und/oder Fenster-Öffnungsmelder und/oder adaptive Regelung des Heizbeginns.

Ortsveränderliche Heizungen sind nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet (Regulierung mittels Steckdosenthermostat erforderlich).

SICHERHEITSHINWEISE

1. Das Heizelementarf nicht unmittelbar unterhalb einer Wandsteckdose angebracht werden.

2. Die Installation eines Infrarot-Heizelementes in Räumen besonderer Art (Räume mit Dusche, Badewanne oder Schwimmbecken) sowie in öffentlich zugänglichen Räumen darf nur durch einen Installationsfachbetrieb unter Berücksichtigung der einschlögigen Richtlinien und Normen des jeweiligen Landes vorgenommen werden. Ortsveränderliche Heizelemente dürfen nicht in der Höhe einer Wonne, Dusche bzw. eines Schwimmbeckens platziert werden.

3. Das Infrarot-Heizelementarf nur an Wechselstrom 230 Volt, 50Hz angeschlossen werden.

4. Das Infrarot-Heizelement darf keiner übermäßigen Feuchtigkeit ausgesetzt werden.
5. Es dürfen keine Gegenstände auf das Infrarot-Heizelement abgelegt werden bzw. davon das Infrarot-Heizelement nicht abgedeckt werden, ACHTUNG Überhitzungsgefahr! (Thermotransferdruck!) Verwenden Sie Magnete, Kreide, Kreidentifte und Whiteboardmarker (nicht wasserfest) nur im kalten Zustand.

1. Das Infrarot-Heizelement ist mit einem Sicherheitstemperaturbegrenzer ausgestattet, welcher bei Überhitzung abschaltet und nach Abkühlen automatisch wieder einschlitet.
2. Der Netzstecker muss während des Betriebes über Schalter oder Thermostat jederzeit spannungsfrei schaltbar sein.
3. Die Heizelemente ohne Netzstecker (außer die Modelle mit Rahmen) erfüllen die Schutzartanforderungen für IP 65 (Strahlwassergeschützt). Für einen Einsatz in der Schutzart IP 65 muss der Netzanschluss durch einen Installationsfachbetrieb (unter Berücksichtigung der einschlögigen Richtlinien und Normen des jeweiligen Landes) entsprechend modifiziert werden (fester Anschluss über IP 65 Anschlussdose oder Kombination Stecker/Steckdose in IP 65 Ausführung).
4. Der Mindestabstand zu anderen Gegenständen muss nach vorne mind. 50 cm (siehe Abb. Mindestabstände, B), seitlich und nach oben sowie unter mind. 20 cm (siehe Abb. Mindestabstände, A) betragen.
5. Um eine ordnungsgemäße und fachgerechte Montage sicherzustellen, muss die Montageanleitung (siehe)nachste Seite) bzw. die beigelegte Anleitung für Deckenmontagen unbedingt beachtet werden!
6. Bei eventueller Demontage bzw. Transport{lassen Sie das Infrarot-Heizelement zuvor vollig auskühlen.

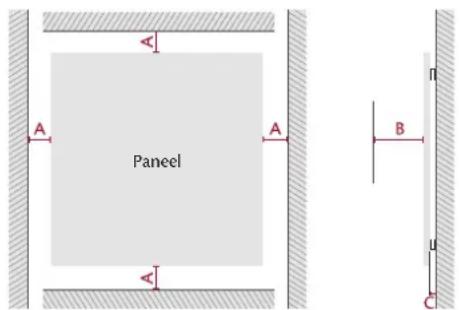

Abb. Mindestabstände

$$ \begin{array}{l} A = 2 0 \mathrm {c m} B = 5 0 \mathrm {c m} \ C = 4 \mathrm {c m} (\text {v o r m o n t i e r e} \ \end{array} $$

1. Kinder jünger als 3 Jahre sind fernzuhalten, es sei dann, sie werden ständig überwacht.

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten (mittels Schalter bzw. Thermostatsteuerung), wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist.

Kinder ab 3 Jahren und jünger als 8 Jahre dürfen nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführten.

WARNING: Einige Teile des Produktes können sehr frei werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

1. Keine selbstständigen Reparaturen am Infrarot-Heizelement vornehmen, das Netzkabel kann nicht ersetzt werden und muss zur Reparatur immer an den Hersteller zusückgeschickt werden.

WARNING: Bei Heizelementen mit Glasoberflächen darf das Gerät nicht verwendet werden, wenn das Glasfeld beschädigt ist!

1. WARNUNG: Dieses Gerät ist nicht mit einer Einrichtung zur Regelung der Raumtemperatur ausgerüstet. Das Heizgerät darf nicht in einzelnen Räumen benutzt werden, die von Personen bewohnt werden, die nicht selbstständig den Raum verlassen können, es sein Denn, eine ständige Überwachung ist gewährleistet.

VOR DER ERSTEN INBETRIEBNAHME

Lesen Sie vor Gebrauch die Sicherheitshinweise und die Bedienungsanleitung! Überprüfen Sie das Infrarot-Heizelement auf sichbare Beschädigungen bzw. ob die Netzspannung mit der Spannungsangabe auf dem Typenschild (Rückseite) übereinstimmt. Falls Sie Beschädigungen am Element feststellen, dürfen Sie es nicht benutzen - wenden Sie sichitte an ihren Fachhändler.

Wir empfehlen Ihnen, die Originalverpackung des Gerätes nicht wegzuwerfen. Bewahren Sie die Originalverpackung für einen eventu-ellen Transport auf!

INBETRIEBNAHME

Das Infrarot-Heizelement muslt. folgender Montageanleitung montiert werden, an das Netz angeschlssen und mit einer EU-konformen Regelung gesteuert werden.

TAGEANLEITUNG

Bevor Sie die Heizung montieren, muss sichergestellt werden, dass die Bausubstanz auch dafür geeignet ist. (Statik/Tragfähigkeit Temperaturbestandigkeit!)

Das Gewicht der Heizung finden Sie auf dem Deckblatt der Bedienungsanleitung. Glas- und Spiegelheizungen durren NICT an die Decke montiert werden! Die Bohrmaße finden Sie in der beigelegten Montageanleitung. Exaktes Bohren ist absolut notwendig. Nehmen sie sich fur die Montage genugend Zeit und zumindest eine zweite Person zur Hilfe!

Bei Montagen an der Decke beachten Sie unbedingt die zusätzlich beigelegte Montageanleitung!

Überprüfen Sie, ob die mitgelieferten Schrauben und Dübel für die vorhandene Bausubstanz geeignet sind! Das mitgelieferte Montagematerial ist für Ziegel-, Beton- und Steinwände geeignet. Bei anderwartigen Wand- bzw. Mauerarten (wie z.B. Rigips, Holz, ...) verwenden Sieitte entsprechendes Halterungs- und Befestigungsmaterial. Bohren Sie lt. Positionen an der Bohrschablone 4 bzw. 6 Locher.

Falls Sie beim Bohren auf Bewehrungsseinstoßen, und diese den Bohrer ablenkt, sollte man das Paneel etwas versetzen und neu bohren, um wieder alle Lächer exakt ausrichten zu konnen. Drehen Sie die Dubel in die Bohlöcher, fixieren Sie die Schrauben darin und hangen Sie die Heizung auf (20mm Einrastdifferenz!). Nach dem korrekten Einhängen des Paneels vergewissern Sie sich, dass ALLE Schrauben exakt in die Halterungen eingerastet sind. An schwer zugänglichen Stellen konnen Sie sich für die Kontrolle einen Spiegel zur Hilfenehmen.

Ziehen Sie alle Schrauben möglichst gleichmäßig kreuzweise an.

Bei allen ortsveränderlichen Heizelementen (Standmodelle, Säulen etc.) entfält die Montage, Direktinbetriebnahme durch Anschluss an die Netzsteckdose. Das Heizelementarf nicht mittels Ziehen am Kabel gezogen/verschoben werden. Fassen Sie die Säule an, und haben Sie das Heizelement an den gewünschten Ort. ACHTUNG: Das Heizelement vorher abkühlen halten!

Für etwaige Schäden bei nicht sachgemäßer Montage übernimmt Heatwave keine Haftung!

ELEKTRISCHER ANSCHLUSS

Das Infrarot-Heizelement ist mit einem Netzstecker ausgestattet. Nach abgeschlossener Montagearbeit gehen Sie über eine 230 Volt, 50 Hz Steckdose ans Netz. Raumtemperaturreglerleen sich über Zwischenstecker (Steckdosenthermostat) ins System einbinden oder halten Sie im Falle eines Festanschlusses, durch einen Installationsfachbetrieb unter Berücksichtigung der einschlagigen Richtlinien und Normen des jeweiligen Landes, eine Steuerungstechnik installieren. Falls ein ortsfestes Gerät nicht mit einer Netzanschlussleitung und einem Stecker oder anderen Mitteln zum Abschalten vom Netz ausgerüstet ist, die an jedem Pol eine Kontaktöffnungseite entsprechend den Bedingungen der Überspannungskategorie III für volle Trennung aufweisen, so muss in den Anweisungen gefordert werden, dass eine solche Trennvorrichtung in die festverlegte elektrische Installation nach den Errichtungsbestimmungen einzubauen ist.

REINIGUNG UND PFLEGE

Vor dem Reinigen, immer Netzstecker ziehen bzw. spannungsfrei schalten. Befreien Sie einmal jährlich vor der Heizperiode die Heizung von Staub und Schmutz und kontrollieren Sie das Befestigungsmaterial. Ziehen Sie die Schrauben gegebenenfalls nach.

Verwenden Sie ein weiches, feuchtes Tuch und etwas Spülmittel für die Reinigung. Das Infrarot-Heizelement und die Gerätezuleitung niemals unter flieBendern Wasser reinigen oder in Wasser eintauchen. Keine scharfen, scheuernden bzw.leitung entflammbaren Reinigungsmittel verwenden.

EG-KONFORMITÄTSERKLÄRUNG

Heatwave erklart, dass these Gerat der EMV-RL EMV 2014/30/EU sowie der Niederspannungsrichtlinie 2014/35/EU entspricht.

ENTSORGUNG

Das Infrarot-Heizelement ist getrennt vom allgemeinen Hausmull uber darauf staatlich vorgesehene Stellen zu entsorgen.

Ausfuhrliche Informationen zur Entsorgung erhalten Sie bei jem Fachhändler, bei dem Sie das Produkt erworben haben.

kennzeichnet Hinweise, bei denen Nichtbeachtung ihre Gesundheit bzw. die Funktionsfähigkeit Ihres Infrarot-Heizelementes gefahrdet ist.

kennzeichnet, dass das Infrarot-Heizelement der europäischen Richtlinie 2012/19/EU entspricht.

Die sachgemäße Entsorgung und getrennte Sammlung von Altgeräten dienen der Vorbeugung von potenziellen Umwelt- und Gesundheitsschäden. Sie sind eine Voraussetzung für die Wiederverwendung und das Recycling gebrauchter Elektro- und Elektronikgeräte.

kennzeichnet zusätzliche Informationen und Tipps.

kennzeichnet, dass das Infrarot-Heizelement nicht abgedeckt werden darf.

GARANTIE

Auf Ihr Infrarot-Heizelement gewähren wir 8 Jahre Garantie, gerechnet ab Ausstelldatum der Rechnung bzw. des Lieferchesines. Innerhalb dieser Garantiezeit werden bei Vorlage der Rechnung bzw. des Lieferchesines alle auftretenden Herstellungs- und/oder Materialfehler kostenlos durch Instandsetzung und/oder Austausch der defekten Teile, bzw. (nach unserer Wahl) durch Umtausch in einen gleichwertigen, einwandfrei den Artikel reguliert.

Voraussetzung für eine derartige Garantieleistung ist, dass das Infrarot-Heizelement sachgemäß behandelt und gepflegt wurde. Über unsere Garantieleistungen hinausgehende Ansprüche sind ausgeschlossen. Die Garantie schließ in berechtigtem Fall nur die Reparatur des Infrarot-Heizelementes ein. Weitergehende Ansprüche sowie Haftung für eventuelle Folgeschäden sind grundsätzlich ausgeschlossen.

Keine Garantie kann übernommen werden für Teile, die einer natürlichen Abnutzung unterliegen (Verschleiße) bzw. bei Schäden, die auf Stöß, fehlerhafte Bedienung, Feuchtigkeit oder durch andere äußliche Einwirkungen zurückzuführen sind sowie eine nicht ausreichende Beheziehung aufgrund einer nicht korrekten Dimensionierung.

Knackgeräusche, die durch die thermische Ausdehnung sowie durch Unebenheiten an Wand und Decke entstehen konnen, sind kein Reklamationsgrund und beeinträchtigen nicht das Heizverhalten.

Bei Heizelementen mit Glasoberfläche kann diese Erscheinungen von einzelnen Rolleneindrücken aufweisen, die als Verzerrungen wahrgenommen werden können. Diese Merkmale sind Produktspezifisch und stellen keinen Reklamationsanspruch dar.

Im Garantiefall ist das Infrarot-Heizelement mit Rechnung oder Liefererschein bzw. unter Angabe des Datum, an dem Sie das Heizelement erhalten haben, sowie damit einer genauen Beschreibung der Mangel und gut verpackt direkt an die Service - Zentrale zu schicken:

HEATWAVE · CONENECOOP 9-2741PG · NEDERLAND

BITTE bei Beanstandungen unbedingt ausfullen und dem defekten Gerät beilegen. Sie erleichtern uns die Arbeit und halten ihre Beanstandung, Schnellst möglichst zu bearbeiten.

Geratotyp:

Fehlerart: (Bitte um möglichst knappe und prazise Angaben)

IHRE ADRESSE:

Name:

PLZ/Ort:

Tel:
